Lutron PD-3PCL User Manual

Wireless

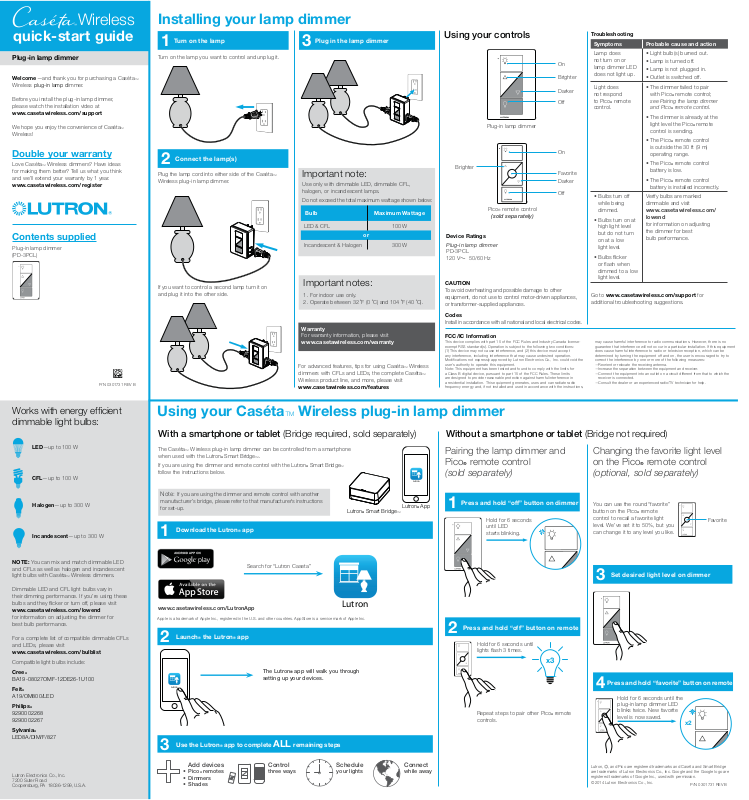

Installing your lamp dimmer

quick-start guide

Plug-in lamp dimmer

Welcome—and thank you for purchasing a CasétaT

Wireless

Before you install the plug-in lamp dimmer,
please watch the installation video at

www.casetawireless.com/support

We hope you enjoy the convenience of CasétaT
Wireless!

Double your warranty

Love CasétaT Wireless dimmers? Have ideas
for making them better? Tell us what you think
and we’ll extend your warranty by 1 year.

www.casetawireless.com/register

Contents supplied

Plug-in lamp dimmer
(PD-3PCL)

plug-in lamp dimmer.

Turn on the lamp

1

Turn on the lamp you want to control and unplug it.

Connect the lamp(s)

2

Plug the lamp cord into either side of the CasétaT
Wireless plug-in lamp dimmer.

If you want to control a second lamp turn it on
and plug it into the other side.

Plug in the lamp dimmer

3

Important note:

Use only with dimmable LED, dimmable CFL,
halogen, or incandescent lamps.

Do not exceed the total maximum wattage shown below:

Bulb Maximum Wattage

LED & CFL 100 W

or

Incandescent & Halogen 300 W

Important notes:

1. For indoor use only.

2. Operate between 32 ˚F (0 ˚C) and 104 ˚F (40 ˚C).

Using your controls

On

Brighter

Darker

Off

Plug-in lamp dimmer

On

Brighter

Favorite
Darker

Off

Pico® remote control

(sold separately)

Device Ratings

Plug-in lamp dimmer

PD-3PCL
120 V~ 50/60 Hz

CAUTION

To avoid overheating and possible damage to other
equipment, do not use to control motor-driven appliances,
or transformer-supplied appliances.

Troubleshooting

Symptoms Probable cause and action

Lamp does
not turn on or
lamp dimmer LED
does not light up.

Light does
not respond
to PicoR remote
control.

• Bulbs turn off
while being
dimmed.

• Bulbs turn on at
high light level
but do not turn
on at a low
light level.

• Bulbs flicker
or flash when
dimmed to a low
light level.

www.casetawireless.com/support for

Go to
additional troubleshooting suggestions.

• Light bulb(s) burned out.

• Lamp is turned off.

• Lamp is not plugged in.

• Outlet is switched off.

• The dimmer failed to pair
with PicoR remote control;

see Pairing the lamp dimmer
and PicoR remote control.

• The dimmer is already at the
light level the PicoR remote
control is sending.

• The PicoR remote control
is outside the 30 ft (9 m)
operating range.

• The PicoR remote control
battery is low.

• The PicoR remote control
battery is installed incorrectly.

Verify bulbs are marked
dimmable and visit

www.casetawireless.com/
lowend

for information on adjusting
the dimmer for best
bulb performance.

P/N 0301731 REV B

Works with energy efficient
dimmable light bulbs:

LED—up to 100 W

CFL—up to 100 W

Codes

Install in accordance with all national and local electrical codes.

Warranty

For warranty information, please visit

www.casetawireless.com/warranty

For advanced features, tips for using CasétaT Wireless
dimmers with CFLs and LEDs, the complete CasétaT
Wireless product line, and more, please visit

www.casetawireless.com/features

FCC/IC Information

This device complies with part 15 of the FCC Rules and Industry Canada license­exempt RSS standard(s). Operation is subject to the following two conditions:
(1) This device may not cause interference, and (2) this device must accept
any interference, including interference that may cause undesired operation.
Modifications not expressly approved by Lutron Electronics Co., Inc. could void the
user’s authority to operate this equipment.
Note: This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference in
a residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions,

Using your CasétaT Wireless plug-in lamp dimmer

With a smartphone or tablet (Bridge required, sold separately)

The CasétaT Wireless plug-in lamp dimmer can be controlled from a smartphone
when used with the LutronR Smart BridgeT.

If you are using the dimmer and remote control with the LutronR Smart BridgeT
follow the instructions below.

Lutron

Without a smartphone or tablet (Bridge not required)

Pairing the lamp dimmer and
PicoR remote control

(sold separately)

may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

—Consult the dealer or an experienced radio/TV technician for help.

Changing the favorite light level
on the PicoR remote control

(optional, sold separately)

Halogen—up to 300 W

Incandescent—up to 300 W

NOTE: You can mix and match dimmable LED

and CFLs as well as halogen and incandescent
light bulbs with CasétaT Wireless dimmers.

Dimmable LED and CFL light bulbs vary in
their dimming performance. If you’re using these
bulbs and they flicker or turn off, please visit

www.casetawireless.com/lowend

for information on adjusting the dimmer for
best bulb performance.

For a complete list of compatible dimmable CFLs
and LEDs, please visit

www.casetawireless.com/bulblist

Compatible light bulbs include:

CreeR
BA19-08027OMF-12DE26-1U100

FeitR
A19/OM800/LED

PhilipsR
9290002268
9290002267

SylvaniaR
LED8A/DIM/F/827

Note: If you are using the dimmer and remote control with another

manufacturer’s bridge, please refer to that manufacturer’s instructions
for set-up.

Download the Lutron® app

1

Search for “Lutron Caseta”

www.casetawireless.com/LutronApp

Apple is a trademark of Apple Inc., registered in the U.S. and other countries. AppStore is a service mark of Apple Inc.

Launch® the Lutron® app

2

The Lutron® app will walk you through
setting up your devices.

Lutron

Use the Lutron® app to complete ALL remaining steps

3

LutronR Smart BridgeT

Lutron

LutronR App

Press and hold “off” button on dimmer

1

Hold for 6 seconds
until LED
starts blinking.

Press and hold “off” button on remote

2

Hold for 6 seconds until
lights flash 3 times.

x3

Repeat steps to pair other PicoR remote
controls.

You can use the round “favorite”
button on the PicoR remote
control to recall a favorite light
level. We’ve set it to 50%, but you
can change it to any level you like.

Set desired light level on dimmer

3

Press and hold “favorite” button on remote

4

Hold for 6 seconds until the
plug-in lamp dimmer LED
blinks twice. New favorite
level is now saved.

x2

Favorite

Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.

Add devices

• PicoR remotes

• Dimmers

• Shades

Control

three ways

Schedule

your lights

Connect

while away

Lutron, , and Pico are registered trademarks and Caséta and Smart Bridge
are trademarks of Lutron Electronics Co., Inc. Google and the Google logo are
registered trademarks of Google Inc., used with permission.

© 2014 Lutron Electronics Co., Inc.
P/N 0301731 REV B

Wireless

guía de inicio rápido

Atenuador para lámparas enchufables

Lea antes de instalar.
Bienvenido

para lámparas enchufables

Antes de instalar el atenuador para lámparas
enchufables, veael video de instalación en

www.casetawireless.com/support

¡Esperamos que disfrute la comodidad de Caséta
Wireless!

Doble su garantía

¿Le encantan los atenuadores CasétaT
Wireless? ¿Tiene alguna idea para mejorarlos?
Cuéntenos su opinión y extenderemos la
garantía por 1año.

www.casetawireless.com/register

Contenido suministrado

Atenuador para lámparas
enchufables
(PD-3PCL)

, y gracias por comprar un atenuador

CasétaT Wireless.

T

P/N 0301731 REV B

Cómo instalar el atenuador de lámpara

Encienda la lámpara

1

Encienda la lámpara que quiere controlar y desenchúfela.

Conecte las lámpara(s)

2

Enchufe el cable de la lámpara en uno de los lados
del atenuador enchufable CasétaT Wireless.

Si desea controlar una segunda lámpara,
enciéndala yenchúfela en el otro lado.

Enchufe el atenuador de lámpara

3

Nota importante:

Use solo con lámparas LED atenuables, LFCA
atenuables, halógenas, o incandescentes.

No exceda el vataje máximo total que se muestra
acontinuación:

Foco Vataje máximo

LED y LFCA 100 W

o

Incandescente yhalógena 300 W

Notas importantes:

1. Solo para uso en interiores.

2. Opere entre 0°C (32°F) y 40°C (104°F).

Garantía

Para obtener información sobre la garantía, visite

www.casetawireless.com/warranty

Para ver características avanzadas, consejos para
usar los atenuadores CasétaT Wireless con luces LFCA
y LED, la línea completa de productos CasétaT Wireless
y más, visite

www.casetawireless.com/features

Cómo usar sus controles

Encendido

Más brillante

Más oscuro

Apagado

Atenuador para lámparas enchufables

Encendido

Más brillante

Favorito
Más oscuro

Apagado

Control remoto PicoR

(se vende por separado)

Clasificación de los dispositivos

Atenuador para lámparas
enchufables

PD-3PCL
120V~ 50/60Hz

PRECAUCIÓN

Para evitar el sobrecalentamiento y evitar posibles daños a
otros equipos, no lo use para controlar electrodomésticos
con motor o electrodomésticos con transformador.

Códigos

Instale de acuerdo con todos los códigos eléctricos
nacionales y locales.

Información de la FCC/IC

Este dispositivo cumple con la parte 15 de las reglas de la FFC (Comisión Federal
deComunicaciones) y con las normas RSS de IC (Industry Canada) para dispositivos
exentos de licencia. La operación está sujeta a las dos condiciones siguientes:
(1)Estedispositivo no debe causar interferencia perjudicial y (2) este dispositivo debe
aceptar cualquier interferencia recibida, incluyendo las que pueden causar una operación
indeseada. Cualquier cambio o modificación sin la aprobación explícita deLutron
Electronics Co., Inc. puede anular la autorización del usuario para operar elequipo.
Nota: Este equipo ha sido probado y se comprobó que cumple con los límites para
dispositivos digitales de ClaseB, de acuerdo con la Parte 15 de las Reglas de la FCC.
Estos límites se han diseñado para proveer una protección razonable contra interferencias
dañinas en una instalación residencial. Este equipo genera, usa ypuede emitir energía de
radiofrecuencia y si no se instala y utiliza de acuerdo con las instrucciones, puede causar

Resolución de problemas

Síntomas Causa probable y acción

No se enciende la
lámpara o la luz
LED del atenuador
de lámpara.

La luz no responde
al control remoto
PicoR.

• Los focos se
apagan mientras
seatenúan.

• Los focos se
encienden en
un nivel de luz
alto pero no se
encienden en un
nivel de luz bajo.

• Los focos
parpadean
cuando se
atenúan a un
nivel de luz bajo.

Ingrese a www.casetawireless.com/support para obtener
sugerencias adicionales para la resolución de problemas.

interferencia dañina en las comunicaciones de radio. Sin embargo, no hay garantía
de que no ocurrirá interferencia en una instalación determinada. Si este equipo causa
interferencia dañina en la recepción de la radio ola televisión, que se puede determinar
encendiendo y apagando el equipo, elusuario puede tratar de corregir la interferencia
mediante uno o más de los siguientes procedimientos:
—Cambiar la orientación o ubicación de la antena receptora.
—Aumentar la separación entre el equipo y el receptor.
— Conectar el equipo a un receptáculo que esté en un circuito diferente

al del receptor.

— Consultar al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.

• Los foco(s) están quemados.

• La lámpara está apagada.

• La lámpara no está enchufada.

• La toma de corriente está
apagada.

• Falló el emparejamiento del
atenuador con el control remoto
PicoR; consulte Cómo emparejar

elatenuador de lámpara con el
control remoto PicoR.

• El atenuador ya se encuentra en el
nivel de luz solicitado por el control
remoto PicoR.

• El control remoto PicoR está fuera
del rango de funcionamiento
de9m(30pies).

• Las baterías del control remoto
PicoR están bajas.

• Las baterías del control remoto
PicoR están mal instaladas.

Verifique que los focos tengan
la marca de atenuable y visite

www.casetawireless.com/lowend

para obtener información sobre
cómo ajustar el atenuador para un
mejor rendimiento del foco.

Funciona con focos de luz
atenuable de bajo consumo
energético:

LED—hasta 100W

LFCA—hasta 100W

Halógeno—hasta 300 W

Incandescente—hasta 300 W

NOTA: Puede combinar focos LFCA y LED

atenuables, así como focos de luz halógenos e
incandescentes, con los atenuadores CasétaT

Wireless.

Uso del atenuador para lámparas enchufables CasétaT Wireless

Con un teléfono inteligente o una tableta

(se requiere un dispositivo de conexión que se vende por separado)

El atenuador para lámparas enchufables CasétaT Wireless se puede controlar con
un teléfono inteligente cuando se utiliza con el dispositivo LutronR Smart BridgeT.

Si utiliza el atenuador y el control remoto con el Lutron
siga las instrucciones a continuación.

Nota: Si utiliza el atenuador y el control remoto con el dispositivo
de conexión de otro fabricante, consulte las instrucciones del
fabricante para configurarlo

Descargue la aplicación Lutron®

1

Busque “Lutron Caseta”

® Smart BridgeT,

LutronR Smart BridgeT

Lutron

Aplicación

LutronR

Sin un teléfono inteligente o una tableta

(no se requiere un dispositivo de conexión)

Cómo emparejar el atenuador
de lámpara con el control
remoto PicoR

(se vende por separado)

Mantenga presionado el botón

1

“apagado” del atenuador

Presione durante
6segundos
hasta que la luz
LED comience
aparpadear.

Puede usar el botón redondo
“favorito” en el control remoto
PicoR para recuperar un nivel
de luz favorito. Lohemos
establecido en 50%, pero puede
cambiarlo al nivel que desee.

Cómo cambiar el nivel de luz
favorito en el control remoto PicoR

(opcional, se vende por separado)

Favorito

Configure el nivel de luz deseado

3

enelatenuador

Los focos de luz atenuables LFCA y LED
varían en su rendimiento de atenuación. Si está
utilizando estos focos y parpadean o se apagan,

visite

www.casetawireless.com/lowend

para obtener información sobre cómo ajustar el
atenuador para un mejor rendimiento del foco.

Para obtener una lista completa de los
LFCA y LED atenuables compatibles, visite

www.casetawireless.com/bulblist

Los focos de luz compatibles incluyen:

CreeR
BA19-08027OMF-12DE26-1U100

FeitR
A19/OM800/LED

PhilipsR
9290002268
9290002267

SylvaniaR
LED8A/DIM/F/827

Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, E.U.A.

www.casetawireless.com/LutronApp

Apple es una marca registrada de Apple Inc. en E.U.A. y en otros países. App Store es una marca de servicio de Apple Inc.

Inicie la aplicación Lutron®

2

La aplicación LutronR lo guiará por la
configuración de sus dispositivos.

Lutron

Utilice la aplicación de Lutron® para completar TODOS los pasos restantes

3

Añada dispositivos

• Controles
remotosPicoR

• Atenuadores

• Persianas

Controle

de tres
maneras

Lutron

Programe

sus luces

Conecte

a larga
distancia

Mantenga presionado el botón

2

“apagado”del control remoto

Mantenga presionado
durante 6 segundos
hasta que la luz
parpadee 3 veces.

Repita los pasos para emparejar otros
controles PicoR.

x3

Mantenga presionado el botón

4

“favorito”del control remoto

Espere 6segundos hasta que el
LED del atenuador enchufable
parpadee dosveces. El nuevo
nivel favorito ha sido guardado.

x2

Lutron, , y Pico son marcas registradas y FASS y Caséta son marcas
comerciales de Lutron Electronics Co., Inc. NEC es una marca registrada de
National Fire Protection Association, Quincy,Massachusetts. Google y el logotipo
de Google son marcas registradas de Google, Inc., utilizadas con autorización.
© 2014 Lutron Electronics Co., Inc.

P/N 0301731 REV B
