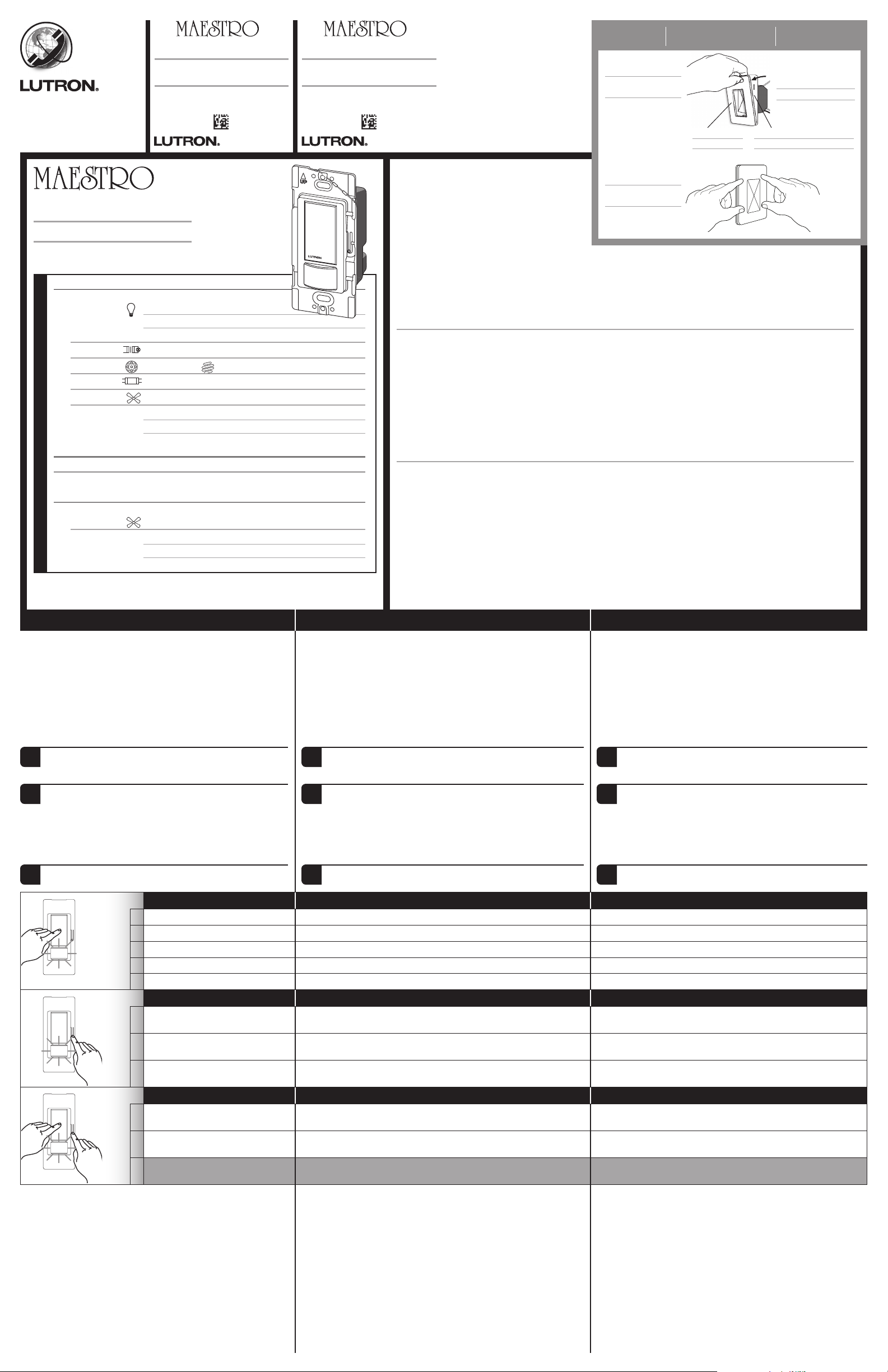

Lutron MS-OPS5M, MS-VPS5M, MS-OPS6M2-DV, MS-VPS6M2-DV Installation Manual [fr, es, en]

®

LFCA

CFL

LED
DEL

MLV | BVM | BTM

Incandescent | Incandescente
Halogen | Halógena | Halogène

Ballast | Balastro | Ballast

Ventilador

Fan
Ventilador

Fan

m

o

w

c

.

w

n

o

w

r

t

.

l

u

Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299
U.S.A.

Occupancy sensing switch

Sensor de occupación

con interruptor

Interrupteur avec détecteur

de présence

P/N 0301647 Rev. A

®

09/2012

Occupancy sensing switch

Interrupteur avec détecteur

Occupancy sensing switch
Sensor de occupación con interruptor
Interrupteur avec détecteur de présence

MS-OPS5M, MS-VPS5M
120 V~ 50 / 60 Hz

600 W Incandescent | Incandescente

Halogen | Halógena | Halogène
ELV | BVE | BTE

450 W
360 W

MLV | BVM | BTM
LED | DEL

CFL | LFCA | AFC

5 A Ballast | Balastro | Ballast
3 A 1/10 HP

Fan | Ventilador | Ventilateur

3 A Combined fan and light load

Ventilador y carga lumínica combinados
Combinée de charge de ventilateur et d’éclairage

MS-OPS6M2-DV, MS-VPS6M2-DV
120-277 V~ 50 / 60 Hz

6 A Lighting | Iluminación | D’éclairage

120 V~ 50 / 60 Hz

Models • Modelos • Modèles

3 A 1/10 HP

Fan | Ventilador | Ventilateur

3 A Combined fan and light load

Ventilador y carga lumínica combinados
Combinée de charge de ventilateur et d’éclairage

For more information | Para más información | Pour plus d’information

www.lutron.com/occvacsensors

®

Sensor de occupación

con interruptor

de présence

P/N 0301647 Rev. A

09/2012

Limited Warranty (Valid only in U.S.A.,
Canada, Puerto Rico, and the Caribbean.)

Lutron will, at its option, repair or replace any unit that is
defective in materials or manufacture within ve years
after purchase. For warranty service, return unit to place of
purchase or mail to Lutron at 7200 Suter Rd., Coopersburg,
PA 18036-1299, postage pre-paid.

THIS WARRANTY IS IN LIEU OF ALL OTHER EXPRESS
WARRANTIES, AND THE IMPLIED WARRANTY OF
MERCHANTABILITY IS LIMITED TO FIVE YEARS FROM
PURCHASE. THIS WARRANTY DOES NOT COVER THE COST OF INSTALLATION, REMOVAL OR REINSTALLATION, OR DAMAGE RESULTING
FROM MISUSE, ABUSE, OR DAMAGE FROM IMPROPER WIRING OR INSTALLATION. THIS WARRANTY DOES NOT COVER INCIDENTAL
OR CONSEQUENTIAL DAMAGES. LUTRON’S LIABILITY ON ANY CLAIM FOR DAMAGES ARISING OUT OF OR IN CON NEC TION WITH THE
MANUFACTURE, SALE, INSTALLATION, DELIVERY, OR USE OF THE UNIT SHALL NEVER EXCEED THE PUR CHASE PRICE OF THE UNIT.

This warranty gives you specic legal rights, and you may have other rights which vary from state to state. Some states do not allow the
exclusion or limitation of incidental or consequential damages, or limitation on how long an implied warranty may last, so the above limitations
may not apply to you.
Lutron and Maestro are registered trademarks of Lutron Electronics Co., Inc.

Garantía limitada (Válida solamente en los E.U.A., Canadá, Puerto Rico y el Caribe.)

Lutron reparará o reemplazará, a su criterio, cualquier unidad que presente fallas en sus materiales o fabricación dentro de los cinco años
posterior a su compra. Para obtener el servicio de garantía, remita la unidad al lugar donde la adquirió o envíela a Lutron, 7200SuterRd.,
Coopersburg,PA 18036-1299, con franqueo postal prepagado.

ESTA GARANTÍA REEMPLAZA A TODA OTRA GARANTÍA EXPRESA; LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD ESTÁ LIMITADA
A LOS CINCO AÑOS DESDE LA FECHA DE COMPRA. ESTA GARANTÍA NO CUBRE EL COSTO DE INSTALACIÓN, DE REMOCIÓN NI DE
REINSTALACIÓN, NI LOS DAÑOS PROVOCADOS POR USO INCORRECTO O ABUSO NI LOS DAÑOS RESULTANTES DE UN CABLEADO O UNA
INSTALACIÓN INCORRECTOS. ESTA GARANTÍA NO CUBRE DAÑOS INCIDENTALES O INDIRECTOS. LA RESPONSABILIDAD DE LUTRON
ANTE UNA DEMANDA POR DAÑOS DEBIDOS A LA FABRICACIÓN, VENTA, INSTALACIÓN, ENTREGA O USO DE LA UNIDAD NO EXCEDERÁ
EN NINGÚN CASO EL PRECIO DE COMPRA DE LA UNIDAD.

La presente garantía le otorga derechos legales especícos, pero podría tener otros derechos que varían según el estado. Algunos estados
no admiten la exclusión ni limitación de daños incidentales o indirectos, ni limitaciones en la duración de las garantías implícitas, de modo
que es posible que las limitaciones mencionadas anteriormente no correspondan en su caso.
Lutron y Maestro son marcas comerciales registradas de Lutron Electronics Co., Inc.

Garantie limitée (Valide seulement aux États-Unis, Canada, Porto Rico et aux Caraïbes.)

Lutron, à son choix, réparera ou remplacera tout équipement jugé défectueux quant aux matériaux ou à la fabrication dans les cinq ans
suivant la date d’achat. Pour bénécier du service de garantie, retourner l’appareil au détaillant ou à Lutron au 7200 Suter Rd., Coopersburg,
PA 18036-1299, par courrier préaffranchi.

CETTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE ET LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE EST LIMITÉE
À UNE DURÉE LES CINQ ANS SUIVANT L’ACHAT. CETTE GARANTIE NE COUVRE PAS LES FRAIS D’INSTALLATION, DE RETRAIT OU DE
REPOSE, NI LES DOMMAGES RÉSULTANT D’UN MAUVAIS USAGE, ABUS OU D’UN CÂBLAGE OU D’UNE INSTALLATION INADÉQUATS.
CETTE GARANTIE NE COUVRE PAS LES DOMMAGES INDIRECTS OU DE CONSÉQUENCE. LA RESPONSABILITÉ DE LUTRON QUANT À
TOUTE RÉCLAMATION POUR DOMMAGES DÉCOULANT DE OU LIÉS À LA FABRICATION, LA VENTE, L’INSTALLATION, LA LIVRAISON OU
L’USAGE DE L’APPAREIL NE DEVRA EN AUCUN CAS EXCÉDER SON PRIX D’ACHAT.

Cette garantie vous accorde des droits légaux précis et il se peut que vous ayez aussi d’autres droits, selon les états. Certains états ne
permettent pas de limiter ou d’exclure les dommages indirects ou consécutifs ni de limites quant à la durée de la garantie implicite. Par
conséquent, les limites décrites ci-hauts peuvent ne pas vous concerner.
Lutron et Maestro sont des marques enregistree de Lutron Electronics Co., Inc.

© 2012 Lutron Electronics Co, Inc.

24/7 Technical Assistance
Asistencia técnica
Assistance technique

U.S.A. | Canada | Caribbean
E.U.A. | Canadá | Caribe
É.-U. | Canada | Caraïbes

1.800.523.9466

Mexico | México | Mexique

+1.888.235.2910

Others | Otros | Autres

+1.610.282.3800
www.lutron.com

Wallplate Placa de pared Plaque mural

(if included) (si se incluye) (si inclus)

Remove
faceplate.

Retire la placa
frontal.

Retirez de
plaque frontale.

Faceplate
Placa frontal
Plaque frontale

Replace
faceplate.

Reemplace la
placa frontal.

Replacez la
plaque frontale.

Pull forcefully.
Tire con fuerza.
Tirer avec force.

Adapter plate
Adaptador de placa frontal
Adaptateur de plaque frontale

Custom Settings (Optional) Configuraciónes personalizada (Opcional) Réglages personnalisées (Optionnel)

For a complete list of all custom settings, see

www.lutron.com/TechnicalDocumentLibrary/048461.pdf
NOTES:

Select your preferred settings from the table below before
proceeding; default settings shown in bold.

For natural light detection, see Footnote 5.

Read all instructions before proceeding.

Press and hold the button(s) indicated in the pictures

1

below until the lens begins to flash (approximately
5seconds).

The lens will flash once at each setting.

2

(Always starts at setting 1.)
EXAMPLE: To set the Timeout to 30 minutes, press

and hold the large button. Release the button after
the lens flashes for the fifth time (approximately
3seconds between flashes).

The setting is saved after the button is released.

3

Timeout

1 Test Mode

1

2

2 1 minute 1 minuto 1 minute
3 5 minutes
4 15 minutes
5 30 minutes 30 minutos 30 minutes

Number of flashes

Número de parpadeos

Nombre de clignotement

3

4

Sensor Mode (MS-OPS only) Moda del sensor (MS-OPS solamente) Mode du détecteur (MS-OPS seulement)

Auto-On and Auto-Off

1

(Occupancy mode)

Manual-On and Auto-Off

2

(Vacancy mode)
Auto-On daylight sensing5 and

3

Number of flashes

Auto-Off

Número de parpadeos

Nombre de clignotement

Advanced Settings Configuraciónes avanzada Réglages avancée

Para obtener una lista completa de todos los ajustes
personalizados, consulte

www.lutron.com/TechnicalDocumentLibrary/048461.pdf
NOTAS:

Seleccione sus ajustes preferidos de la tabla a continuación
antes de proceder; los valores de fábrica aparecen en
negrita.

Para detección de luz natural, ver la nota al pie 5.

Lea todas las instrucciones antes de continuar.

Presione y mantenga el botón(es) indicada en los

1

Ilustraciones a continuación hasta que la lente comience
a parpadear (aproximadamente 5 segundos).

La lente parpadeará una vez para cada configuración.

2

(Comienza siempre en configuración 1.)
EJEMPLO: para configurar la desconexión por tiempo

en 30minutos, presione y mantenga presionado el
botón grande. Suelte el botón después de que la lente
parpadee por quinto vez (aproximadamente 3 segundos
entre los parpadeos).

La configuracióne se guarda al soltar el botón.

3

Desconexión por tiempo

Moda prueba

5 minutos
15 minutos

2

3

4

1

Encendido automático y apagado automático
(moda presencia)

Encendido manual y apagado automático (modo de inactividad)

Encendido automático en detección de luz natural5 y apagado
automático

Pour une liste complète de tous les paramètres
personnalisés, voir

www.lutron.com/TechnicalDocumentLibrary/048461.pdf
REMARQUES:

Sélectionnez vos réglages préférés de la table ci-dessous
avant instance; réglages par défaut indiqués en gras.

Pour détection de lumière du jour, voir note 5 en pied de
page.

Lire attentivement toutes les directives avant de
procéder.

Appuyer et maintenir enfoncé le bouton(s) indiqué

1

dans les illustrations ci-dessous jusqu’à ce que la
lentille commence à clignoter (environ 5 secondes).

La lentille clignotera une fois pour chaque réglages.

2

(Commence toujours à réglage 1.)
EXEMPLE : Pour régler le délai de coupure à

30minutes, appuyez sur le gros bouton et maintenir
enfoncé. Dès que la lentille clignote cinquième fois
relâchez le bouton (environ 3secondes entre les
clignotements).

Le réglage est sauvegardé après avoir relâché le

3

bouton.

Délai de coupure

Mode essai

5 minutes

3

15 minutes

1

2

4

Éclairage automatique et pas d’éclairage automatique
toujours (mode présence)

Éclairage manuel et pas d’éclairage automatique seulement
(mode à détection d’inoccupation)

Éclairage automatique dans capteur de lumière du jour
données5 et pas d’éclairage automatique

1 Motion sensitivity low Sensibilidad movimiento bajo Sensibilité déplacement basse

2 Motion sensitivity high Sensibilidad movimiento alta Sensibilité déplacement haute

3 Return all settings to default Restauración todos las configuraciónes por defecto Remise tous les réglages par défaut

Number of flashes

Número de parpadeos

Nombre de clignotement

1

Timeout is the delay until lights go off after room is

vacated.

2

Short (less than 15-second) timeout for testing sensor

coverage. After entering, device will exit test mode
automatically after 5 minutes, or when any button is
pressed.

3

MS-OPS5M and MS-VPS5M default.

4

MS-OPS6M2-DV and MS-VPS6M2-DV default.

5

Lights turn on only if natural light in room is low. If switch

turns on when there is enough natural light, or if switch
does not turn on when there is not enough natural light,
press the large button within 5seconds of entering the
room. Over time, this interaction will “teach” the switch
your preferred setting.

1

La desconexión por tiempo es la espera hasta que las luces

se apagan luego de que la habitación queda vacía.

2

Corto desconexión por tiempo de espera (de inferior

a 15 segundos) para probar la cobertura del sensor.
Después de entrar, el dispositivo saldrá del moda prueba
automáticamente después de 5 minutos, o cuando se
presiona cualquier botón.

3

MS-OPS5M y MS-VPS5M predeterminada.

4

MS-OPS6M2-DV y MS-VPS6M2-DV predeterminada.

5

Las luces se encienden sólo si hay poca luz natural en

la habitación. Si el interruptor se enciende cuando hay
suficiente luz natural, o no se enciende cuando no hay
suficiente luz natural, presione el botón grande dentro de
los 5 segundos de haber ingresado a la habitación. Con el
tiempo, esta interacción le “enseñará” al interruptor cuál es
su preferencia.

1

Délai de coupure est le délai jusqu’à extinction des

lumières après que la pièce est vacante.

2

La vérification de délai de coupure du détecteur

est court (moins de 15 secondes). Le dispositif sort
automatiquement du mode essai après l’entrée après
5minutes, ou à l’actionnement de n’importe quel bouton.

3

MS-OPS5M et MS-VPS5M défaut.

4

MS-OPS6M2-DV et MS-VPS6M2-DV défaut.

5

Les lumières s’allument seulement si la lumière du jour

de la pièce est faible. Si l’interrupteur s’allume quand il
y a suffisamment de lumière du jour, ou si l’interrupteur
ne s’allume pas quand il n’y a pas suffisamment de
lumière du jour, appuyez sur le gros bouton en dedans de
5secondes en entrant dans la pièce. Au fil du temps, cette
interaction “éduquera” votre interrupteur concernant votre
réglage préféré.

Important Notes Notas importantes Remarques importantes

Please read before installing. Por favor lea antes de instalar. Veuillez lire avant l’installation.

1. CAUTION: To reduce the risk of overheating and
possible damage to other equipment, DO NOT use to
control receptacles.

2. Install in accordance with all national and local
electrical codes.

3. Both bare and green ground wires are required to
connect to ground. If no ground is available, consult
an electrician. Device will not function if it is not
grounded.

4. Only one (1) sensing switch can be used in a 3-way/

multi-location application.

5. When using with an accessory switch* for 3-way or
multi-location (more than 2locations) applications,
see www.lutron.com/occvacsensors.

6. Do not exceed twenty (20) devices at 120 V~ or
seven (7) devices at 277V~ on a single branch
circuit.

7. The ability of the sensing switch to detect motion
requires line-of-sight of room occupants. The sensing
switch must have an unobstructed view of the room.

8. Hot objects or moving air currents can affect the
performance of the sensing switch.

9. For indoor use only. Operate between 32 °F and
104°F (0 °C and 40 °C).

10. Clean with a soft damp cloth only. DO NOT use any

chemical cleaners.

11. Once power has been restored, the sensing switch
can be manually turned on or off within the first
30seconds but will not automatically control the load
for the first 2 minutes.

12. Device makes audible click when turning on or off.
This is normal functionality.

13. Load might not respond if 3-way switch is rapidly
turned on/off.

* MA-AS, MSC-AS, MA-AS-277, or MSC-AS-277 is

required for multi-location applications.

1. PRECAUCIÓN: Para disminuir el riesgo de
recalentamiento y posibles daños aotros equipos, NO
utilizar para controlar receptáculos.

2. Realice la instalación de acuerdo a todos los códigos
eléctricos nacionales ylocales.

3. Los dos cables a tierra desnudo y verde son requieres
para conecte a tierra. Si no hay tierra disponible,
consulte a un electricista. El dispositivo no funcionará si

no está conectado a tierra.

4. Sólo un (1) sensor con interruptor se puede utilizar en una
applicación de 3 vias o ubicaciones múltiples.

5. Cuando se utiliza con un interruptor de accesorio* para
applicación de 3 vias o ubicaciones múltiples (por más de
2 puntos),
ver wwwlutron.com/occvacsensors.

6. No superar la cantidad de veinte (20) dispositivos de
120V~ o siete (7) dispositivos de 277V~ en un solo
circuito derivado.

7. La capacidad del sensor con interruptor para detectar
movimiento precisa una buena línea devisión de los
ocupantes de la habitación. El sensor con interruptor debe
tener una vista libre de obstáculos de la habitación.

8. Los objetos vivos o las corrientes de aire en movimiento
pueden afectar elrendimiento del sensor con interruptor.

9. Sólo para uso en interiores. Debe operar en temperaturas
que oscilen entre 0°C y 40°C (32°F y 104°F).

10. Limpie con un paño suave y húmedo solamente. NO utilice

limpiadores químicos.

11. Cuando la alimentación sea restablezca, el interruptor
con sensor puede encenderse o apagarse manualmente
dentro de los primeros 30 segundos, pero no controlará en
forma automática la carga para los primeros 2 minutos.

12. Dispositivo hace clic audible cuando se enciende o se
apaga. Esta es una funcionalidad normal.

13. Carga no responda si interruptor de 3 vías se enciende/
apaga rápidamente.

* MA-AS, MSC-AS, MA-AS-277, o MSC-AS-277 requerido

para plusieurs emplacements.

1. ATTENTION : Pour éviter toute surcharge ou
dommage à d’autres équipements, NE PAS utiliser
pour la commande de prises électriques.

2. Installez conformément à tous les codes d’électricité
locaux et nationaux.

3. Les deux fils de terre nu et vert sont nécessaires
de connecter à mise à la terre. Si aucun terre n’est
disponible, consulter un électricien. Le dispositif ne

fonctionnera pas s’il n’est pas mise à la terre.

4. Seulement un (1) interrupteur avec détecteur peut
être utilisé dans une application à 3 voies ou à
emplacements multiples.

5. Lorsque vous utilisez avec d’un l’Interrupteur Auxiliaire*
pour 3voies ou à emplacements multiples (plus de 2
emplacements), voir www.lutron.com/occvacsensors.

6. Ne pas excéder vingt (20) dispositifs à 120V~ ou
sept(7) dispositifs à 277V~ sur un seul circuit de
dérivation.

7. La capacité du détecteur interrupteur de capter le
mouvement demande une vue directe desoccupants
de la pièce. Le détecteur interrupteur ne doit pas avoir
son champ visuel delapièce obstrué.

8. Les objets chauds ou déplacements d’air chaud
peuvent affecter laperformance du détecteur
interrupteur.

9. Pour utilisation à l’intérieur seulement. Fonctionne
entre 0 °C et 40 °C (32 °F et 104 °F).

10. Nettoyez uniquement avec un linge doux et humide.
N’utilisez AUCUN nettoyant chimique.

11. Une fois le courant rétabli, le détecteur interrupteur
peut être activé ou désactivé manuellement dans
les 30 premières secondes, mais ne commande pas
automatiquement la charge pour les 2 premières
minutes.

12. Dispositif permet clic audible lors de la mise sous ou
hors tension. C’est une fonctionnalité normale.

13. Charge pourrait ne pas répondre si 3-way switch est
activé/désactivé rapidement.

* MA-AS, MSC-AS, MA-AS-277, ou MSC-AS-277 requis

pour emplacements multiples.

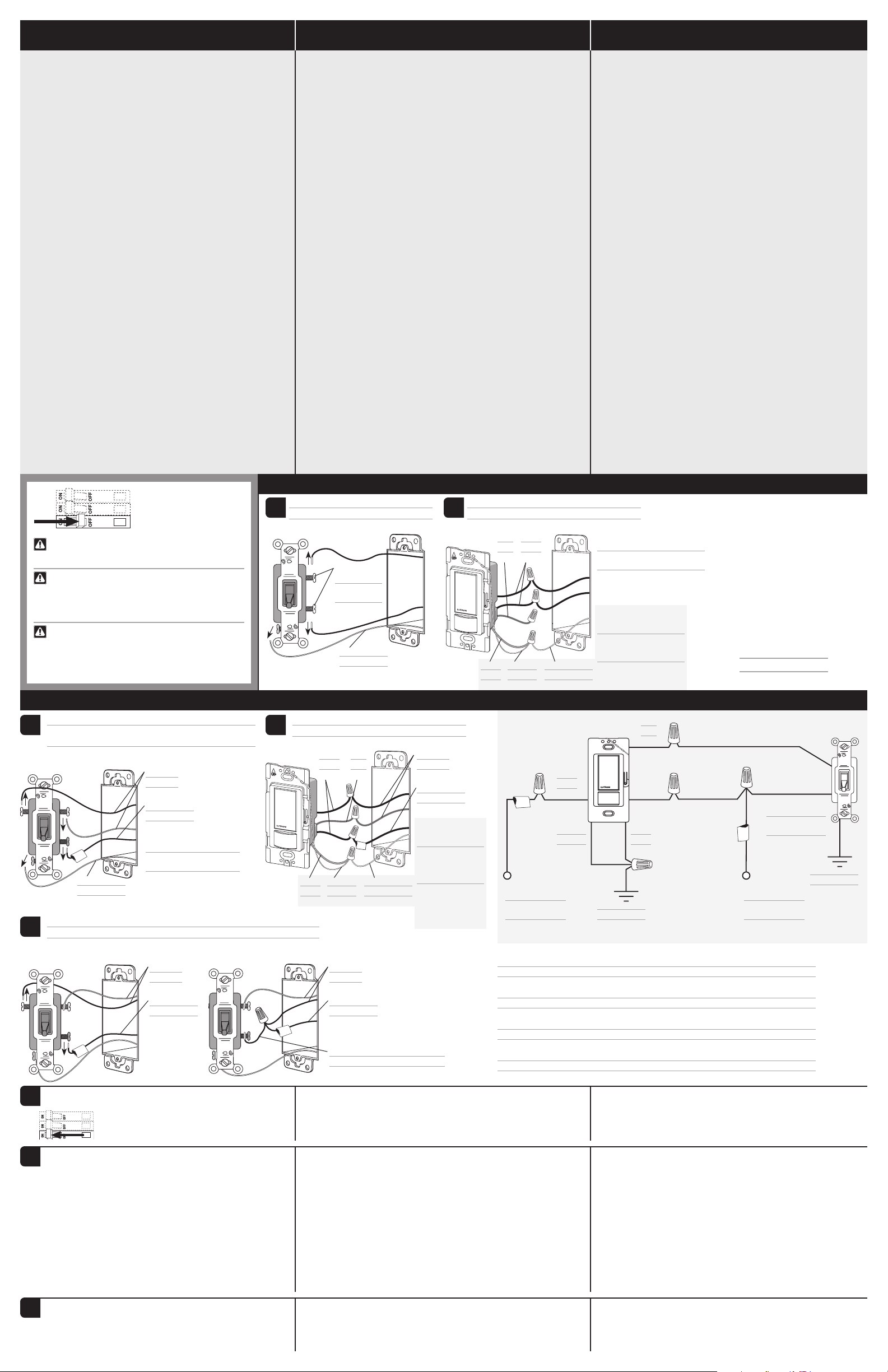

Single-Pole Wiring | Cableado unipolar | Câblage unipolaire

Connect sensing switch

5

2

Conecte el sensor con interruptor
Connecter le détecteur interrupteur

Blue

Black

Azul

Negro

Bleu

Noir

Green
Verde
Vert

Bare
Desnudo
Nu

Ground
Tierra
Mise à la terre

NOTE: Cap blue wire for single
pole applications.

NOTA: Tape el cable azul para
aplicaciones de unipolar.

REMARQUE : Isoler fil bleu pour
les applications à unipolaires.

NOTE: Device will not
function if it is not
grounded.

NOTA: El dispositivo no
funcionará si no está
conectado a tierra.

REMARQUE : Le dispositif
ne fonctionnera pas s’il
n’est pas mise à la terre.

Go to Step 4
Vaya al paso 4
Passez à l’étape 4

WARNING! Shock Hazard. May result in
serious injury or death. Turn off power at

circuit breaker before installing the unit.

ADVERTENCIA! Peligro de choque
eléctrico. Podría ocasionar lesiones
graves o la muerte. Desconecte la

alimentación en el cortacircuitos antes de
instalar la unidad.

AVERTISSEMENT! Danger

d’électrocution. Peut causer le décès

de la personne ou de graves lésions.

Couper le courant (off) au disjoncteur avant
de procéder à l’installation.

Remove existing switch

5

1

Retire el interruptor existente
Enlever l’interrupteur existant

Same color
screws

Tornillos del
mismo color

Vis de mêmes
couleurs

Ground
Tierra
Mise à la terre

3-Way Wiring | Cableado de 3 vías | Câblage à 3-voies

Remove existing switch at desired location

5

1

Retire el interruptor existente en la
ubicación deseada

Enlever l’interrupteur existant à une
position désirée

Travelers
Trayectos
Parcours

Tagged wire
Cable rotulado
Fil libellé

Tag the wire connected to
different color screw.

Etiqueta el cable conectado
a tornillo de color differente.

Ground
Tierra
Mise à la terre

Modify existing 3-way switch wiring

3

Modifique el cableado del interruptor de 3 vías existente

Etiquette le fil connecté à
vis de couleur différente.

Modifier le câblage de l’interrupteur à 3-voies existant

Before | Antes | Avant

Install sensing switch in wallbox and

5

4

restore power

Travelers
Trayectos
Parcours

Tagged wire
Cable rotulado
Fil libellé

After | Después | Après

NOTE: Once power has been restored,
the sensing switch will not automatically
control the load for the first 2 minutes.

Test the Wiring (3-way only)

5

5

!

WARNING! Shock Hazard. May result in serious

injury or death. Turn off power before working

with wiring.

Wait 2 minutes after restoring power before testing.

• Ifsensingswitchdoesnotturntheloadoffandon,

swap its traveler wires.

• If3-wayswitchdoesnotturntheloadonwhenit’s

turned off by the sensing switch, swap its traveler

wires.
For more troubleshooting information, please visit
www.lutron.com/
TechnicalDocumentLibrary/3682373.pdf

Custom Settings (optional)

5

6

Leave wallplate off if custom settings are desired.
(See reverse; default settings shown in bold.) To test
sensor coverage, use Test Mode.

Connect sensing switch

5

2

Conecte el sensor con interruptor
Connecter le détecteur interrupteur

Blue

Black

Azul

Negro

Bleu

Noir

Bare

Green

Desnudo

Verde

Nu

Vert

Travelers
Trayectos
Parcours

Tagged wire
Cable rotulado
Fil libellé

Yellow jumper wire (included)
Cable de puente amarillo (incluido)
Fil de cavalier jaune (inclus)

Ground
Tierra
Mise à la terre

Travelers
Trayectos
Parcours

Tagged wire
Cable rotulado
Fil libellé

NOTE: Device will
not function if it is
not grounded.

NOTA: El dispositivo
no funcionará si no
está conectado a
tierra.

REMARQUE :
Le dispositif ne
fonctionnera pas
s’il n’est pas mise à
la terre.

Tagged wire
(Live or Load)

Cable rotulado
(Vivo o carga)

Fil libellé
(Vivant ou charge)

NOTE | NOTAS | REMARQUES

Sensing switch may be installed in either location (see Important Note #4).
Sensor con interruptor se pueden instalar en cualquier ubicación (vea la Nota importante n.º 4).
Détecteur interrupteur peuvent être installés dans l’emplacement (voir Avis important n° 4).

Tag the wire connected to different color screw.
Etiqueta el cable conectado a tornillo de color differente.
Etiquette le fil connecté à vis de couleur différente.

Install jumper wire and wire connector (supplied) as shown.
Instalar cable de puente y conectore de cable (provisto) para indicar.
Installez fil de cavalier et capuchon de connexion (fournis) comme indiqué.

Load might not respond if 3-way switch is turned on/off rapidly.
Carga no responda si interruptor de 3 vías se enciende/apaga rápidamente.
Charge pourrait ne pas répondre si 3-way switch est activé/désactivé rapidement.

Instale el interruptor en la caja de empotrar y
restablezca la alimentación

NOTA: Cuando la alimentación sea restablezca, el interruptor

con sensor puede no controlará en forma automática la carga
para los primeros 2 minutos.

Pruebe el cableado (3-vías solamente)

!

ADVERTENCIA! Peligro de choque eléctrico. Podría

ocasionar lesiones graves o la muerte. Desconecte la

alimentación antes de trabajar con el cableado.

Espere hasta que 2 minutos luego de restablecer la potencia
antes de probar.

• Sielsensorconinterruptornoseencenderyapagarála

carga, intercambie sus cables de trayectos.

• SielInterruptor3-víasnoseencenderlacargacuando

está apagará por el sensor con interruptor, intercambie sus

cables de trayectos.
Para obtener más información sobre la resolución de
problemas, visite
www.lutron.com/TechnicalDocumentLibrary/3682373.pdf

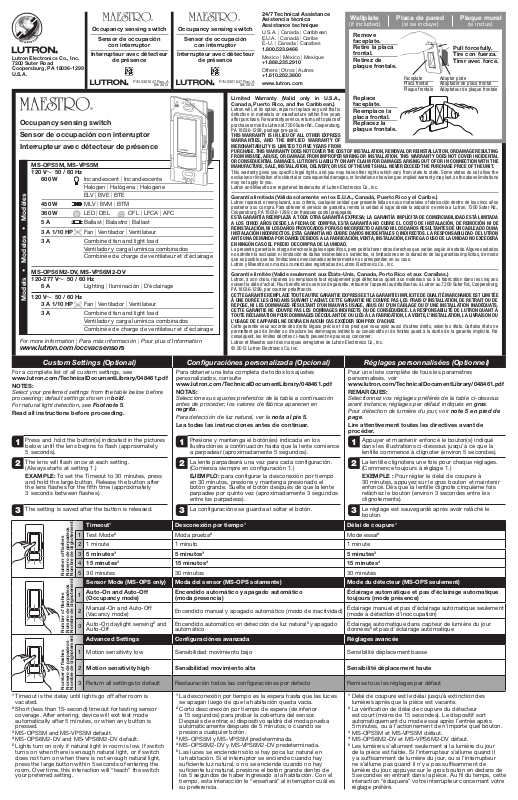

Configuraciónes personalizada (opcional)

Mantenga la placa de pared si se desean los configuraciónes
personalizada. (Ver a la inversa; configuraciónes de fábrica se
muestra en negrita.) Para las pruebas la cobertura del sensor,
usar Moda prueba.

Black
Negro
Noir

Bare
Desnudo
Nu

Blue
Azul
Bleu

Green
Verde
Vert

Tagged wire

Ground
Tierra
Mise à la terre

(Live or Load)
Cable rotulado

(Vivo o carga)
Fil libellé

(Vivant ou charge)

Installer l ‘interrupteur dans la boîte murale et
rétablir le courant

REMARQUES : Une fois le courant rétabli, le détecteur

interrupteur ne commande pas automatiquement la charge
pour les 2 premières minutes.

Vérifiez le câblage (3-voies seulement)

!

AVERTISSEMENT! Danger d’électrocution. Peut

causer le décès de la personne ou de graves lésions.
Couper le courant avant de travailler avec le câblage.

Attendre que 2 minutes après avoir rétabli le pouvoir avant
d’effectuer les tests.

• Siledétecteurinterrupteurnepasallumeetéteintla

charge, permutez ses fils parcours.

• SileInterrupteur3-voiesnepasallumelachargequand

il est éteint par le détecteur interrupteur, permutez ses fils

parcours.
Pour plus d’information sur le dépannage, se référer au
www.lutron.com/TechnicalDocumentLibrary/3682373.pdf

Réglages personnalisées (optionnel)

Laissez hors la plaque de mural si vous désirez les réglages
personnalisées. (Voir à l’inverse; réglages par défaut
ci-dessous en caractères gras.) Pour l’essai la couverture
du détecteur, utiliser Mode essai.

Yellow jumper
wire (included)

Cable de puente
amarillo (incluido)

Fil de cavalier
jaune (inclus)

Ground
Tierra
Mise à la terre
