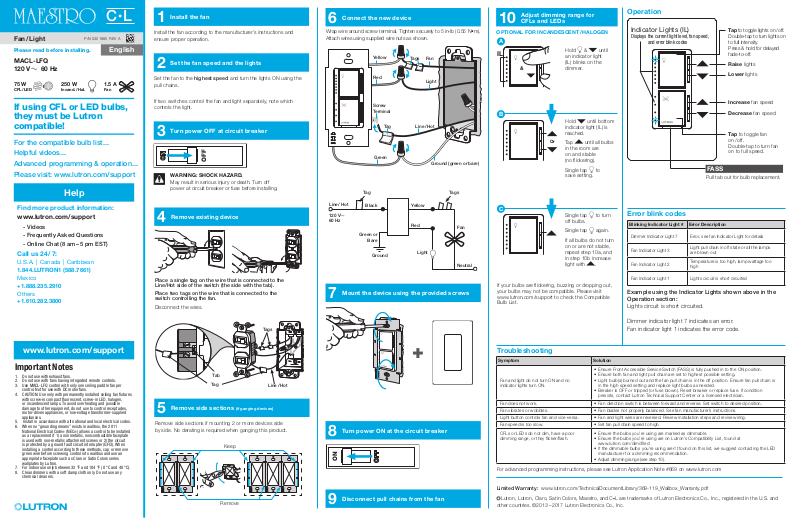

Lutron MACL-LFQ-HT, MACL-LFQ-BI, MACL-LFQH-IV, MACL-LFQ-BR, MACL-LFQ-GR Installation Manual

...

Download

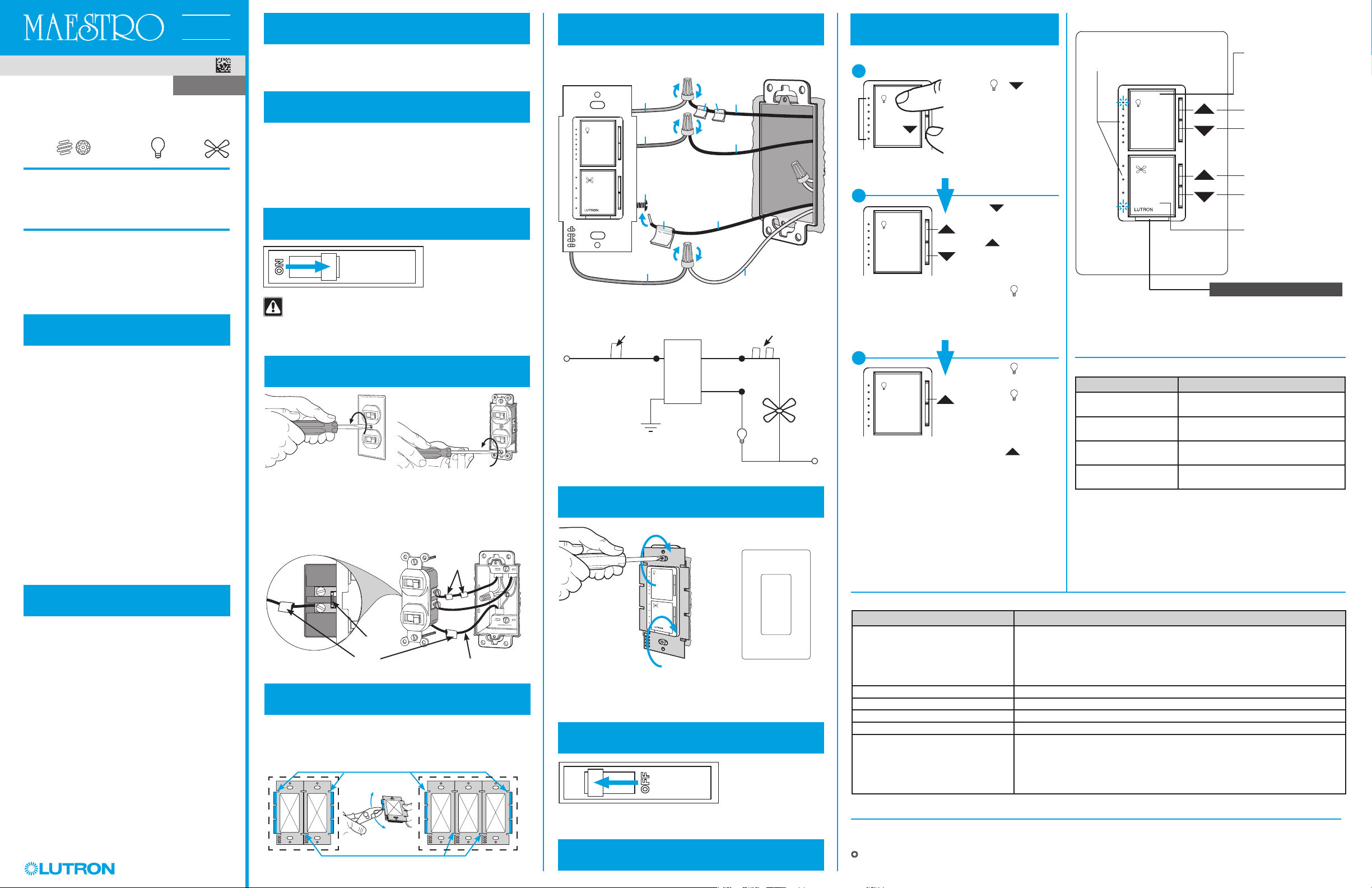

Fan / Light

LED DEL

LFCA

CFL

AFC

Please read before installing.

P/N 0301880 REV A

MACL-LFQ 120 V~ 60 Hz

75 W

CFL / LED

250 W

Incand. / Hal.

C•L

English

1.5 A

Fan

Install the fan

Install the fan according to the manufacturer’s instructions and ensure proper operation.

Set the fan speed and the lights

Set the fan to the highest speed and turn the lights ON using the pull chains.

Connect the new device

Wrap wire around screw terminal. Tighten securely to 5 in-lb (0.55 N•m). Attach wires using supplied wire nuts as shown.

Yellow

Red

Tags

Tab

Tag

Remove side sections (if ganging devices)

Remove side sections if mounting 2 or more devices side by side. No derating is required when ganging this product.

Keep

Remove

Line / Hot

Turn power ON at the circuit breaker

Disconnect pull chains from the fan

Dimmer indicator light 7 indicates an error. Fan indicator light 1 indicates the error code.

Troubleshooting

Symptom Solution

• Ensure Front Accessible Service Switch (FASS) is fully pushed in to the ON position.

Fan and light do not turn ON and no indicator lights turn ON.

Fan does not work. • Fan direction switch is between forward and reverse. Set switch to desired position. Fan vibrates or wobbles. • Fan blades not properly balanced. See fan manufacturer’s instructions. Light button controls fan and vice-versa. • Fan and light wires are reversed. Review installation steps and revise wiring. Fan speed is too slow. • Set fan pull chain speed to high.

CFLs or LEDs do not dim, have a poor dimming range, or they ﬂicker/ﬂash.

For advanced programming instructions, please see Lutron Application Note #669 on www.lutron.com

Limited Warranty: www.lutron.com/TechnicalDocumentLibrary/369-119_Wallbox_Warranty.pdf

Lutron, Lutron, Claro, Satin Colors, Maestro, and C•L are trademarks of Lutron Electronics Co., Inc., registered in the U.S. and

• Ensure both fan and light pull chain are set to highest possible setting.

• Light bulb(s) burned out and the fan pull chain is in the off position. Ensure fan pull chain is

in the high speed setting and replace light bulbs as needed.

• Breaker is OFF or tripped (or fuse blown). Reset breaker or replace fuse. If condition

persists, contact Lutron Technical Support Center or a licensed electrician.

• Ensure the bulbs you’re using are marked as dimmable.

• Ensure the bulbs you’re using are on Lutron’s Compatibility List, found at

www.lutron.com/dimcﬂled

• If the dimmable bulbs you’re using aren’t found on this list, we suggest contacting the LED

manufacturer for a dimming recommendation.

• Adjust dimming range (see step 10).

Ventilateur / Lumière

LED DEL

LFCA

CFL

AFC

Veuillez lire avant l’installation.

MACL-LFQ 120 V~ 60 Hz

75 W

AFC / DEL

250 W

Incand. / Hal.

C•L

Français

1,5 A

Ventilateur

Installer le ventilateur

Installez le ventilateur conformément aux instructions du fabricant et assurez-vous du bon fonctionnement.

Réglez la vitesse du ventilateur et les lumières

Réglez le ventilateur à la vitesse la plus élevée et allumez les lumières à l’aide des chaînettes de commande.

Raccorder le nouvel appareil

Enroulez le ﬁl autour de la borne à vis. Serrez fermement à 0,55 N•m (5po-lb). Attachez les ﬁls en utilisant les capuchons de connexion fournis comme indiqué.

Jaune

Rouge

Ventilateur

Étiquettes

Éclairage

Régler la plage de gradation

OPTIONNEL POUR LES AMPOULES INCANDESCENTES / HALOGÈNES

pour les AFC et les DEL

Maintenez et enfoncés jusqu’à ce qu’un indicateur lumineux (IL) clignote sur le gradateur.

Fonctionnement

Indicateurs lumineux (IL)

Affiche le niveau d’éclairage actuel, la

vitesse du ventilateur et les codes de clignotement d’erreur

Appuyez pour allumer / éteindre les lumières. Appuyez deux fois pour allumer les lumières à pleine intensité. Appuyez et maintenez enfoncé pour une extinction progressive différée

Monter les lumières

Baisser les lumières

Si vous utilisez des ampoules AFC ou DEL, elles doivent être compatibles avec les produits Lutron!

Pour la liste des ampoules compatibles... Vidéos utiles... Programmation et utilisation avancée... Veuillez consulter:

www.lutron.com/support

Aide

Vous trouverez plus d’informations sur le produit:

www.lutron.com/support

- Vidéos

- Questions fréquentes

- Discussion en ligne (8 h à 17 h UTC-5)

Appelez-nous 24h/7j:

États-Unis | Canada | Caraïbes

1.844.LUTRON1 (588.7661)

Mexique

+1.888.235.2910

Autres

+1.610.282.3800

Si deux interrupteurs commandent le ventilateur et la lumière séparément, notez lequel contrôle la lumière.

Couper l’alimentation au niveau du disjoncteur

OFF

AVERTISSEMENT : RISQUE D’ÉLECTROCUTION.

Peut causer des blessures graves ou la mort. Coupez l’alimentation au niveau du disjoncteur ou du fusible avant l’installation.

Retirez l’appareil existant

Placez une seule étiquette sur le ﬁl connecté au côté ligne/ sous tension du commutateur (le côté avec la patte).

Placez deux étiquettes sur le ﬁl qui est connecté à l’interrupteur qui commande le ventilateur.

Déconnectez les ﬁls.

Étiquettes

Bornes à vis

Ligne/Sous tensionÉtiquette

Vert

Ligne/Sous tension

120 V~ 60 Hz

Installez l’appareil avec les vis fournies

Étiquette Étiquettes

Noir

Vert ou

dénudé

Masse

Jaune

Rouge

Éclairage

Terre (vert ou dénudé)

Ventilateur

Neutre

Maintenez enfoncé jusqu’à ce que l’indicateur lumineux (IL) du bas

s’illumine.

Appuyez jusqu’à ce que toutes les ampoules soit allumées et stables (sans scintillement) dans la pièce.

Tapez une fois sur

pour enregistrer le

réglage.

Tapez une fois sur

pour éteindre les

ampoules.

Tapez sur une fois de plus.

Si toutes les ampoules ne s’allument pas ou demeurent instables, recommencez l’étape 10a et à l’étape 10b, augmentez la lumière avec .

Si vos ampoules scintillent, bourdonnent ou s’éteignent, il est possible que vos ampoules ne sont pas compatibles. Veuillez consultez www.lutron.com/support pour vériﬁer la liste des ampoules compatibles.

Augmenter la vitesse du ventilateur Diminuer la vitesse du ventilateur

Appuyez pour allumer / éteindre le ventilateur. Appuyez deux fois pour allumer le ventilateur à sa vitesse la plus élevée.

FASS

Tirez la languette pour changer l’ampoule.

Codes de clignotement d’erreur

No de l’indicateur lumineux clignotant

Indicateur lumineux du gradateur 7

Indicateur lumineux du ventilateur 3

Indicateur lumineux du ventilateur 2

Indicateur lumineux du ventilateur 1

Exemple d’utilisation des indicateurs lumineux représentés ci-dessus dans la section Fonctionnement.

Le circuit des lumières est court-circuité.

L’indicateur lumineux du gradateur 7 signale une erreur. L’indicateur lumineux du ventilateur 1 signale une erreur.

Description de l’erreur

Erreur, voir l’indicateur lumineux du ventilateur pour plus de détails

La chaînette de commande de la lumière est réglée en position d’extinction ou toutes les lampes sont grillées

La température est trop élevée, la puissance de l’ampoule est trop élevée

Le circuit des lumières est court-circuité

www.lutron.com/support

Remarques importantes

1. Ne pas utiliser des ventilateurs d’évacuation.

2. Ne pas utiliser avec des ventilateurs disposant de télécommandes intégrées.

3. Utilisez la commande MACL-LFQ avec un seul ventilateur de plafond par commande. À ne pas utiliser avec des ventilateurs dont le moteur

fonctionne à courant continu.

4. ATTENTION: À utiliser seulement pour des luminaires de ventilateurs de plafond installés de façon permanente avec des lampes ﬂuorescentes compactes, des ampoules DEL, halogènes, ou incandescentes vissables. Pour éviter toute surchauffe et d’endommager d’autres équipements, n’utilisez pas ce produit pour commander des prises, des appareils motorisés ou des appareils alimentés par transformateur de basse tension.

5. Effectuez l’installation en conformité avec les codes électriques en vigueur.

6. En l’absence de «moyens de mise à la terre» existant dans le boîtier d’encastrement, le National Electrical Code® (NEC®) de 2011 autorise l’installation d’une commande en remplacement si 1) une façade non métallique et incombustible est utilisée avec des vis de ﬁxation non métalliques ou 2) le circuit est protégé par un disjoncteur différentiel de fuite à la terre (DDFT/GFCI). Lors de l’installation d’une commande selon l’une de ces méthodes, capuchonnez ou retirez le ﬁl vert avant de visser la commande dans le boîtier d’encastrement et utilisez une plaque murale adéquate telle que les plaques des séries Claro ou Satin Colors de Lutron.

7. Utilisation à l’intérieur seulement entre 0 °C et 40 °C (32 °F et 104 °F).

8. Ne nettoyez les gradateurs qu’avec un chiffon doux et humide. Ne pas utiliser de nettoyants chimiques.

Patte

Étiquette

Ligne/Sous tension

Retirez les sections latérales

(en cas d’encastrement des appareils)

Retirez les sections latérales en cas de montage de 2 appareils ou plus côte-à-côte. Aucun déclassement n’est nécessaire lorsque le produit est compartimenté.

Gardez

Retirez

Connectez l’alimentation au niveau

du disjoncteur

Déconnecter les chaînettes de commande

du ventilateur

Dépannage

Symptôme Solution

• Assurez-vous que l’interrupteur de service accessible à l’avant (FASS) est bien commuté sur la position d’allumage.

Le ventilateur et la lumière ne s’allument pas et aucun indicateur lumineux ne s’allume.

Le ventilateur ne fonctionne pas.

Le ventilateur vibre et vacille. • Les pales du ventilateur ne sont pas bien équilibrées. Consultez les instructions du fabricant du ventilateur. Le bouton de la lumière commande

le ventilateur et vice versa. La vitesse du ventilateur est trop

basse. Les ampoules AFC ou DEL ne se

tamisent pas, ont une faible plage de variation ou elles scintillent / clignotent.

Pour des instructions de programmation avancées, veuillez consulter la note d’application Lutron #669 sur www.lutron.com

Garantie limitée: www.lutron.com/TechnicalDocumentLibrary/369-119_Wallbox_Warranty.pdf

Lutron, Lutron, Claro, Satin Colors, Maestro et C•L sont des marques commerciales de Lutron Electronics Co., Inc.,

• Assurez-vous que la chaînette de commande du ventilateur et de la lumière est réglée sur le réglage le plus haut possible.

• Les ampoules sont grillées et la chaînette de commande du ventilateur est en position d’extinction. Assurez-vous

que la chaînette de commande du ventilateur est réglée en haute vitesse et remplacez les ampoules au besoin.

• Le disjoncteur est ouvert ou déclenché (ou un fusible a grillé). Réinitialisez le disjoncteur ou remplacez le fusible.

Si la condition persiste, contactez le centre d’assistance technique de Lutron ou un électricien qualiﬁé.

• Le commutateur de direction du ventilateur est réglé entre la position avant et arrière. Réglez le commutateur

dans la position souhaitée.

• Les ls du ventilateur et de la lumière sont inversés. Reprenez les étapes d’installation et corrigez le câblage.

• Réglez la vitesse de la chaînette de commande du ventilateur en position haute.

• Vériez que les ampoules sont conçues pour être utilisées avec un gradateur.

• Vériez que les ampoules que vous utilisez apparaissent dans la liste de compatibilité de Lutron disponible sur

www.lutron.com/dimcﬂled

• Si les ampoules variables que vous utilisez n’apparaissent pas sur cette liste, nous vous suggérons de contacter le fabricant de DEL pour des recommandations de gradation.

• Régler la plage de gradation (voir l’étape 10).

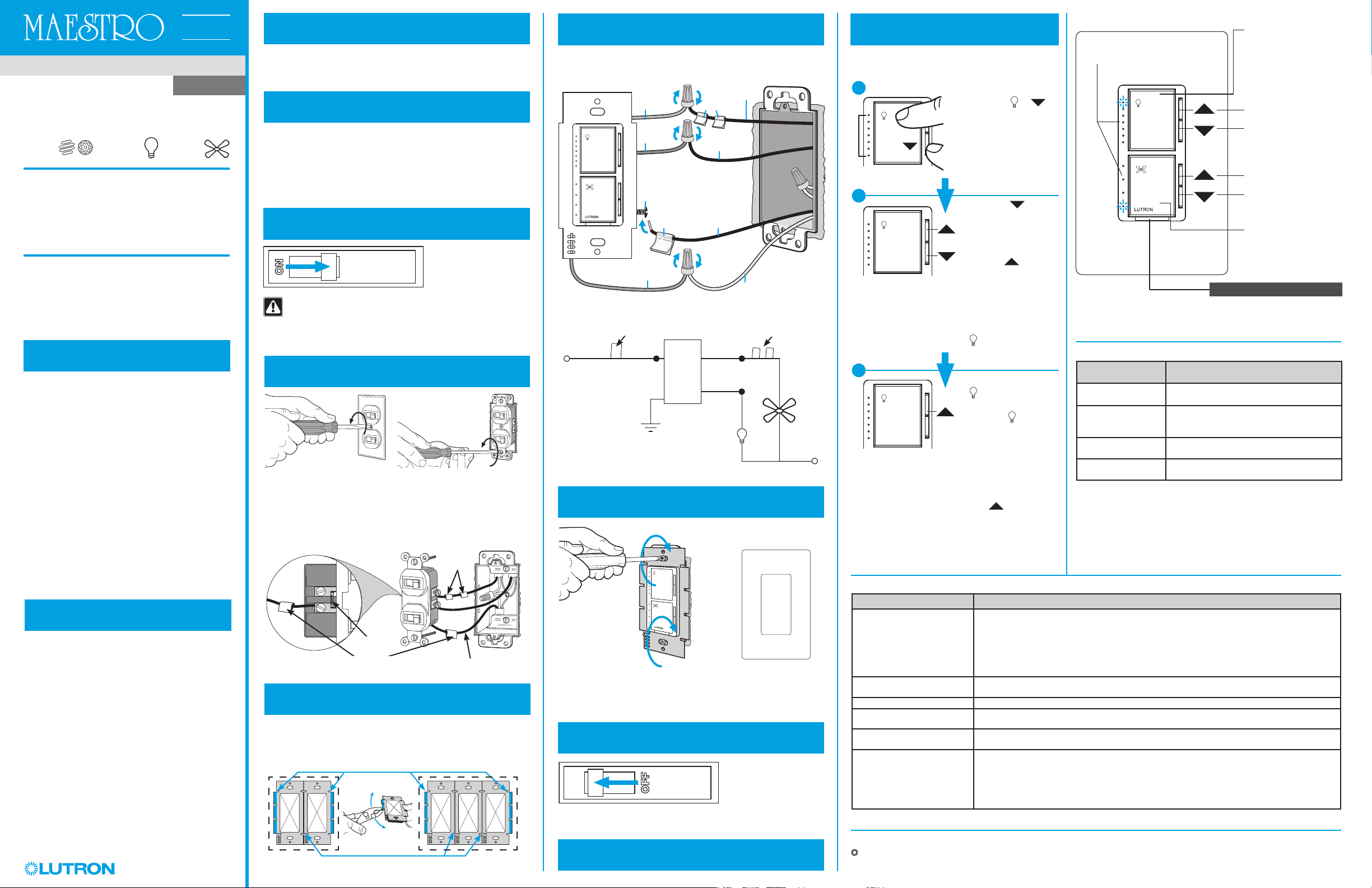

C•L

LED DEL

LFCA

CFL

AFC

Control de Velocidad y Atenuador

Leer antes de instalar.

MACL-LFQ 120 V~ 60 Hz

75 W

LFCA / LED

250 W

Incand. / Hal.

¡Si se utilizan bombillas LFCA o LED, deben ser compatibles con Lutron!

Para obtener la lista de bombillas compatibles...

Videos útiles... Programación y operación avanzadas... Visite: www.lutron.com/support

Ayuda

Encuentre información adicional sobre el producto:

www.lutron.com/support

- Videos

- Preguntas frecuentes

- Chat en línea (8 am – 5 pm EST)

Llámenos las 24 horas los 7 días de la semana:

E.U.A. | Canadá | Caribe

1.844.LUTRON1 (588.7661)

México

+1.888.235.2910

Demás países

+1.610.282.3800

www.lutron.com/support

Notas importantes

1. No utilizar con ventiladores de escape.

2. No utilizar con ventiladores que tengan controles remotos integrados.

3. Utilice el control MACL-LFQ con sólo una sola paleta de ventilador por

control. No se debe utilizar con ventiladores con motor de CC.

4. PRECAUCIÓN: Sólo utilizar con artefactos de ventilador de techo permanentemente instalados con lámparas enroscables ﬂuorescentes compactas, LED enroscables, halógenas o incandescentes. Para evitar el sobrecalentamiento y posibles daños a otros equipos, no utilizar para controlar receptáculos, artefactos accionados a motor o aparatos provistos de transformador.

5. Instale de acuerdo con todas las normativas eléctricas nacionales y locales.

6. Cuando no existan “medios de conexión a tierra” en la caja de empotrar, el National Electrical Code® (NEC®) permite que un control sea instalado como reemplazo si 1) se utiliza una placa frontal no metálica y no combustible con tornillos de ﬁjación no metálicos o 2) el circuito está protegido por un disyuntor de falla de tierra (GFCI). Cuando instale un control de acuerdo con estos métodos, cubra o retire el cable verde antes de atornillar el control a la caja de empotrar, y utilice una placa frontal adecuada tal como las placas de pared de las series Claro o Satin Colors de Lutron.

7. Sólo para uso bajo techo entre 0 °C y 40 °C (32 °F y 104 °F).

8. Sólo limpie los atenuadores con un paño suave y húmedo. No utilice ningún limpiador químico.

Español

1,5 A

Ventilador

Instale el ventilador

Instale el ventilador de acuerdo con las instrucciones del fabricante y asegúrese de que funcione correctamente.

Conﬁgure la velocidad del ventilador y las luces

Conﬁgure el ventilador a la velocidad más alta y encienda las luces utilizando las cadenas de tracción.

Si dos interruptores controlan el ventilador y la luz por separado, tome nota de cuál controla la luz.

DESCONECTE el suministro eléctrico

en el disyuntor

OFF

ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA.

Podría ocasionar lesiones graves o la muerte. Antes de instalar desconecte la alimentación eléctrica en el disyuntor o el fusible.

Retire el dispositivo existente

Coloque una eiqueta en el cable que está conectado en el lado de la línea/vivo del interruptor (el lado con la lengüeta).

Coloque dos etiquetas en el cable que está conectado al interruptor que controla el ventilador.

Desconecte los cables.

Etiquetas

Lengüeta

Etiqueta

Línea/Vivo

Retire las secciones laterales

(si se agruparan dispositivos)

Si monta dos o más dispositivos lado a lado retire las secciones laterales. No se requiere reducción de potencia cuando se agrupe este producto.

Mantener

Eliminar

Conecte el nuevo dispositivo

Enrolle el cable en torno del terminal atornillable. Apriete ﬁrmemente a 0,55 N•m (5 pulg-lb). Conecte los cables usando los conectores aislantes suministradas como se muestra.

Ventilador

Etiquetas

Línea/VivoEtiqueta

Amarillo

Rojo

Luz

Tierra (verde o desnudo)

Ventilador

Neutro

Línea/Vivo

120 V~ 60 Hz

Amarillo

Rojo

Terminal atornillable

Verde

Etiqueta Etiquetas

Negro

Verde o

desnudo

Tierra

Monte el dispositivo utilizando los

tornillos suministrados

CONECTE la alimentación eléctrica

en el disyuntor

Desconecte del ventilador las cadenas

de tracción

Ajuste el rango de atenuación

OPCIONAL PARA INCANDESCENTE/HALÓGENA

de las LED y LFCA

Mantenga pulsados

y hasta que parpadee una luz indicadora (IL) en el atenuador.

Mantenga pulsado

hasta que se alcance la luz indicadora (IL) inferior.

Toque hasta que todas las bombillas de la habitación estén encendidas y estables (sin parpadeo).

Toque una vez para guardar la conﬁguración.

Toque una vez para apagar las bombillas.

Toque una vez de nuevo.

Si todas las bombillas no se encendieran o no fueran estables, repita el paso 10a y en el paso 10b aumente la luz con .

Operación

Luces indicadoras (IL)

Exhibe el nivel corriente de luz, la velocidad

del ventilador y los códigos de parpadeo para errores

Códigos de parpadeo por errores

Esttá parpadeando la luz indicadora Nº

Luz indicadora 7 del atenuador

Luz indicadora 3 del ventilador

Luz indicadora 2 del ventilador

Luz indicadora 1 del ventilador

Descripción del error

Error, para obtener detalles vea la luz indicadora del ventilador

La cadena de tracción de la luz está desactivada o todas las lámparas están quemadas

La temperatura es demasiado alta, la potencia de la lámpara es demasiado alta

El circuito de las luces está cortocircuitado

Toque para encender/ apagar las luces. Toque dos veces para encender las luces a su intensidad plena. Pulse y mantenga pulsado para obtener una atenuación con demora hasta el apagado.

Subir de las luces

Bajar de las luces

Aumentar la velocidad

del ventilador Reducir la velocidad

del ventilador

Toque para encender/ apagar el ventilador. Toque dos veces para activar el ventilador a su velocidad plena.

FASS

Para el reemplazo de la bombilla tire de la lengüeta hacia afuera.

Ejemplo utilizando las luces indicadoras mostradas anteriormente en la sección Operación:

Si sus bombillas parpadean, zumban o experimentan bajones, podrían no ser compatibles. Para consultar la lista de bombillas compatibles visite www.lutron.com/support.

El circuito de las luces está cortocircuitado.

La luz indicadora 7 del atenuador indica un error. La luz indicadora 1 del ventilador indica el código del error.

Solución de problemas

Síntoma Solución

• Asegúrese de que el interruptor de servicio accesible desde el frente (FASS) se encuentre totalmente empujado hacia la

El ventilador y la luz no se ENCIENDEN y no se ENCIENDE ninguna luz indicadoras.

El ventilador no funciona. • El interruptor de dirección del ventilador está entre avance y retroceso. Congure el interruptor a la posición deseada. El ventilador vibra o

se bambolea. El botón de la luz controla

el ventilador y viceversa.

La velocidad del ventilador es demasiado baja.

Las LFCA o los LED no se atenúan, tienen un rango de atenuación escaso o parpadean/destellan.

Para obtener instrucciones de programación avanzadas, consulte la nota de aplicación de Lutron #669 en www.lutron.com

Garantía limitada: www.lutron.com/TechnicalDocumentLibrary/369-119_Wallbox_Warranty.pdf

Lutron, Lutron, Claro, Satin Colors, Maestro y C•L son marcas comerciales de Lutron Electronics Co., Inc., registradas en los

posición ACTIVADO.

• Asegúrese de que tanto el ventilador como la cadena de tracción de la luz estén congurados al ajuste más alto posible.

• La(s) bombilla(s) se ha(n) quemado y la cadena de tracción del ventilador está en la posición desactivada. Asegúrese de

que la cadena de tracción del ventilador esté en el ajuste de alta velocidad y reemplace las bombillas según sea necesario.

• El disyuntor está DESACTIVADO o se ha disparado (o se ha quemado el fusible). Restablezca el disyuntor o reemplace

el fusible. Si el problema persistiera, póngase en contacto con el Centro de asistencia técnica de Lutron o con un electricista matriculado.

• Las asspas del ventilador no están balanceadas correctamente. Consulte las instrucciones del fabricante del ventilador.

• Los cables del ventilador y la luz esttán invertidos. Revise los pasos de instalación y examine el cableado.

• Congure la velocidad de la cadena de tracción del ventilador a alta.

• Asegúrese de que las bombillas que esté utilizando estén marcadas como atenuables.

• Asegúrese de que las bombillas que utiliza estén en la lista de compatibilidad de Lutron, que se encuentra en

www.lutron.com/dimcﬂled

• Si las bombillas atenuables que está utilizando no se encuentran en esta lista, le sugerimos ponerse en contacto con el fabricante de los LED para obtener una recomendación de atenuación.

• Ajuste el rango de atenuación (consulte el paso 10).

Lutron MACL-LFQ-HT, MACL-LFQ-BI, MACL-LFQH-IV, MACL-LFQ-BR, MACL-LFQ-GR Installation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
