Dieses Symbol soll den Benutzer auf möglicherweise ungeschützte
gefährliche Spannungen innerhalb des Gehäuses hinweisen. Diese
können unter Umständen einen elektrischen Schlag auslösen.
Dieses Symbol soll den Nutzer auf die Nutzungs- und
Wartungsinstruktionen in den Benutzerhandbüchern und -unterlagen
hinweisen, die dem Produkt beiliegen.

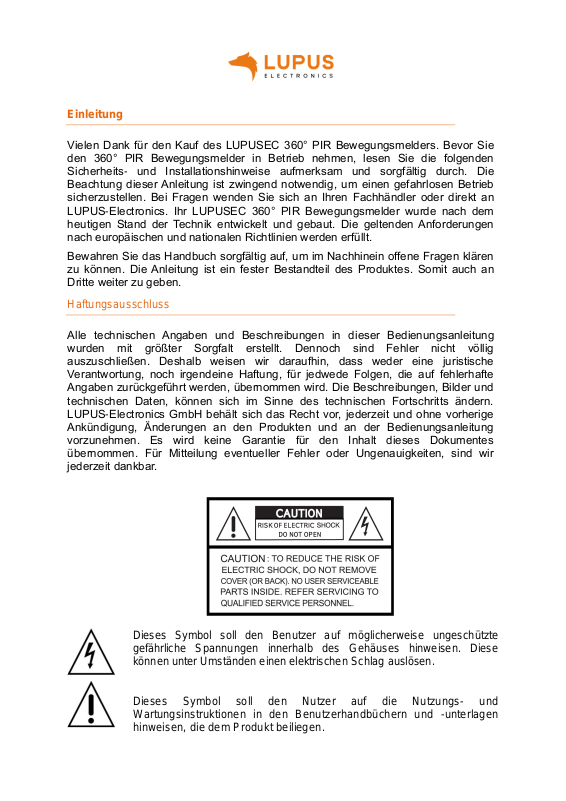

Einleitung
Vielen Dank für den Kauf des LUPUSEC 360° PIR Bewegungsmelders. Bevor Sie
den 360° PIR Bewegungsmelder in Betrieb nehmen, lesen Sie die folgenden
Sicherheits- und Installationshinweise aufmerksam und sorgfältig durch. Die
Beachtung dieser Anleitung ist zwingend notwendig, um einen gefahrlosen Betrieb
sicherzustellen. Bei Fragen wenden Sie sich an Ihren Fachhändler oder direkt an
LUPUS-Electronics. Ihr LUPUSEC 360° PIR Bewegungsmelder wurde nach dem
heutigen Stand der Technik entwickelt und gebaut. Die geltenden Anforderungen
nach europäischen und nationalen Richtlinien werden erfüllt.
Bewahren Sie das Handbuch sorgfältig auf, um im Nachhinein offene Fragen klären
zu können. Die Anleitung ist ein fester Bestandteil des Produktes. Somit auch an
Dritte weiter zu geben.
Haftungsausschluss
Alle technischen Angaben und Beschreibungen in dieser Bedienungsanleitung
wurden mit größter Sorgfalt erstellt. Dennoch sind Fehler nicht völlig
auszuschließen. Deshalb weisen wir daraufhin, dass weder eine juristische
Verantwortung, noch irgendeine Haftung, für jedwede Folgen, die auf fehlerhafte
Angaben zurückgeführt werden, übernommen wird. Die Beschreibungen, Bilder und
technischen Daten, können sich im Sinne des technischen Fortschritts ändern.
LUPUS-Electronics GmbH behält sich das Recht vor, jederzeit und ohne vorherige
Ankündigung, Änderungen an den Produkten und an der Bedienungsanleitung
vorzunehmen. Es wird keine Garantie für den Inhalt dieses Dokumentes
übernommen. Für Mitteilung eventueller Fehler oder Ungenauigkeiten, sind wir
jederzeit dankbar.
WARNUNG:
UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU VERMINDERN, DÜRFEN
SIE DAS GERÄT ZU KEINER ZEIT NÄSSE ODER FEUCHTIGKEIT AUSSETZEN!
Sämtliche von LUPUS-Electronics GmbH angebotenen bleifreien
Produkte erfüllen die Anforderungen der europäischen Richtlinie zur
Beschränkung der Verwendung gefährlicher Substanzen (RoHS). Dies
bedeutet, dass sowohl der Herstellungsprozess als auch die Produkte
absolut „bleifrei“ und ohne sämtliche in der Richtlinie aufgeführten
gefährlichen Substanzen auskommen.
Dieses Gerät wurde getestet und die Einhaltung der Grenzwerte nach
Teil 15 der FCC Regularien für eine Klasse digitaler Geräte festgestellt.
Diese Grenzwerte wurden festgelegt, um einen vernünftigen Schutz
gegen gesundheitsschädlichen Umgang zu leisten, wenn das Gerät in
einem gewerblichen Umfeld betrieben wird. Das Gerät erzeugt und
benutzt Funkfrequenz-Energie und kann diese abstrahlen. Außerdem
kann das Gerät, wenn es nicht gemäß des Benutzerhandbuches
installiert und betrieben wird, andere Funkkommunikation stören. Die
Anwendung dieses Gerätes in einer bewohnten Gegend kann zu
Störungen führen, die möglicherweise zu Lasten des Benutzers
beseitigt werden müssen.
Hiermit erklärt die LUPUS-Electronics GmbH, dass sich das Gerät
LUPUSEC – 360° PIR Bewegungsmelder (Art.Nr. 12111, EAN
4260195433960), in Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen Bestimmungen der
Richtlinie 1999/5/EG befindet.
Konformität:
Die Konformitätserklärung und Leistungserklärung ist zu beziehen unter:
LUPUS-Electronics GmbH
Otto-Hahn-Str. 12
76829 Landau
Wichtige Sicherheitshinweise
Warnung
Bei Schäden, die auf Nichtbeachtung dieser Bedienungsanleitung
zurückzuführen sind, erlischt der Garantieanspruch.
Für Folgeschäden übernehmen wir keine Haftung.
Bei Personen und / oder Sachschäden, die auf unsachgemäße
Handhabung oder Nichtbeachtung der Sicherheitshinweise
zurückzuführen sind, übernehmen wir keine Haftung. In solchen
Fällen entfällt jeder Garantieanspruch!
Dieser 360° PIR Bewegungsmelder wurde mit einem hochwertigen Gehäuse
ausgestattet. Bitte beachten Sie dennoch folgende Sicherheitsbestimmungen:
Nutzen Sie den 360° PIR Bewegungsmelder nur mit der dafür
vorgesehenen Stromspannung und Batterien.
Behandeln Sie den 360° PIR Bewegungsmelder behutsam, starke
Vibrationen oder Stöße können den Sensor beschädigen.
Der 360° PIR Bewegungsmelder darf keiner direkten Sonneneinstrahlung
oder starken Wärmequellen, wie z.B. Heizkörpern, unmittelbar ausgesetzt
werden.
Installieren Sie den 360° PIR Bewegungsmelder nicht in der Nähe von
starken elektrischen Leitungen. Dies könnte die Übertragungsqualität
beeinträchtigen. Setzen Sie das Gerät keinen unmittelbaren
Magnetfeldern aus.
Installieren Sie den 360° PIR Bewegungsmelder nicht direkt auf
Aluminium oder Eisen. Die Funkübertragung könnte gestört werden.
Der 360° PIR Bewegungsmelder darf nicht in feuchten, sehr kalten oder
sehr heißen Umgebungen aufgestellt oder installiert werden. Beachten
Sie die max. Feuchtigkeits- und Temperaturbedingungen.
Dieses Gerät ist nicht dafür konzipiert, durch Personen (einschließlich
Kindern) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt
zu werden.
Kinder sind von diesem Produkt und anderen damit verbundenen
elektrischen Geräten jederzeit fernzuhalten. Der 360° PIR
Bewegungsmelder enthält kleine Teile, die verschluckt werden können.
Montieren Sie den 360° PIR Bewegungsmelder außer Reichweite von
Kindern. Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese
können für spielende Kinder zu einer Gefahr werden.
Verwenden Sie zur Reinigung der Oberfläche ein angefeuchtetes Tuch
und reiben anschließend die Oberfläche wieder trocken. Reinigungsmittel
können die Oberfläche des 360° PIR Bewegungsmelders beschädigen.
Sollten Sie Fehler feststellen
Falls Fehler auftreten sollten, entfernen Sie die Batterien aus dem 360° PIR
Bewegungsmelder und kontaktieren Sie Ihren Lieferanten. Weitere Benutzung
erhöht die Gefahr eines Brands oder elektrischen Schlags.
Bestimmungsgemäßer Einsatz
Der 360° PIR Bewegungsmelder ist für die Gebäudesicherung vorgesehen. Der
Sensor ist nur im Innenbereich einsetzbar. Ein anderer Einsatz als in dieser
Bedienungsanleitung beschrieben ist nicht zulässig und führt zu Gewährleistungs-
und Garantieverlust, sowie Haftungsausschluss. Dies gilt auch für Veränderungen
und Umbauten.
Entsorgungshinweise:
Gerät nicht im Hausmüll entsorgen!
Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-
Altgeräte Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt
werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für
Elektronik-Altgeräte!
Dieses Produkt enthält einige Softwareprogramme, die unter die GPL-Lizenz
für freie Software fallen.
Dieses Produkt enthält Software, die von dritten Parteien entwickelt wurde und/oder
Software, die der GNU General Public License (GPL) und/oder der GNU Lesser
General Public License (LGPL) unterliegt. Den Quellcode dieser Programme senden
wir Ihnen gerne auf Anfrage zu. Der GPL- und/oder LGPL-Code, der in diesem
Produkt verwendet und angeboten wird, steht UNTER AUSSCHLUSS JEGLICHER
GEWÄHRLEISTUNG und unterliegt dem Copyright eines oder mehrerer Autoren.
Für weitere Details siehe auch den GPL- und/oder LGPL-Code dieses Produktes und
die Nutzungsbestimmungen von GPL und LGPL.
Den kompletten Lizenztext können Sie über http://www.gnu.org/licenses/gpl-2.0.html
einsehen. Eine inoffizielle deutsche Übersetzung finden Sie unter:
http://www.gnu.de/documents/gpl.de.html.
360° PIR Bewegungsmelder
Produktbeschreibung:
Der 360° PIR Bewegungsmelder alarmiert Sie zuverlässig bei Bewegungserkennung
in Ihren Räumlichkeiten. Er arbeitet passiv, anhand von Infrarot- / Wärme-Strahlung,
und hat eine 360° Rundum-Erfassung.
Sensor Daten:
Maße 10,6 cm Ø x 3,1 cm Höhe
Gewicht: ca. 115 Gramm
Installationsort: Ausschließlich Innenbereich
Installationshöhe: 2,7 bis 4 Meter
Betriebstemperaturen: -10°C bis +45°C
Luftfeuchtigkeit: Maximal 85% (ohne Kondenswasser)
Alarmanlagenfrequenz: 868.35 MHz
Detektionsverfahren: Wärmefeldmessung bis max. 12 Meter
1. Anlern-Knopf mit LED-Indikator
Der Anlern-Knopf wird zum Anlernen des Sensors an
die Zentrale verwendet oder zum Durchführen eines
Reichweitentest.
Im Normalbetrieb ist die LED ausgeschaltet, außer:
bei schwacher Batterie: LED leuchtet nach
Bewegungserkennung für 2 Sekunden auf.
Sabotage wird ausgelöst: LED leuchtet bei der
Übermittlung des Alarmsignals für 2 Sekunden
auf.
Sie befindet sich im Test-Modus. Nachdem Sie
den „Anlern-Knopf“ für ca. 5 Sekunden drücken,
befindet sich der Sensor für 3 Minuten im Test-
Modus. In dieser Zeit leuchtet die LED bei jeder
Bewegung.
2. IR-Sensor
3. Schalter (Jumper 3) zur Erhöhung der Sensitivität
Werkseitig sind die beiden Pins nicht überbrückt. Somit ist die Sensitivität auf
dem „normalen“ Level eingestellt. Um diese zu erhöhen, überbrücken Sie die
beiden Pins mit dem Jumper.
4. Sabotage-Kontakt
Achten Sie darauf, dass der Sabotagekontakt auf
einem festen Untergrund aufliegt und ins Gehäuse
eingedrückt ist, damit bei einer Manipulation, im
scharfen Zustand der Alarmanlage, ein Alarm
ausgelöst wird.
5. Batteriefach
Der 360° PIR Bewegungsmelder nutzt eine 3V CR123 Lithium Batterie. Bei
schwacher Batterie sendet der Bewegungsmelder den Status an die Zentrale.
6. Befestigungslöcher
7. Installationshaken
8. Bohrlöcher
Den 360° PIR Bewegungsmelder in Betrieb nehmen
1. Legen Sie die mitgelieferte Batterie in das Batteriefach des 360°
Bewegungsmelders, um den Sensor mit Strom zu versorgen.
2. Das Gerät wird nun gestartet. Dieser Vorgang dauert ca. 30 Sekunden.
Warten Sie bis die LED aufgehört hat zu blinken. Vermeiden Sie in dieser Zeit
eine Auslösung des Bewegungsmelders (ansonsten wird der
Initialisierungsvorgang immer weiter verlängert)!
3. Öffnen Sie das Menü „Sensoren“ „Hinzufügen“ und klicken auf „Start“, um
den Anlernprozess zu beginnen.
4. Drücken Sie den „Anlern-Knopf“ des Sensors.
5. Sobald die Alarmanlage den Sensor gefunden hat, wird er im unteren Menü
aufgelistet und Sie hören einen Bestätigungston der Zentrale.
6. Fügen Sie den Sensor mit „Hinzufügen“ der Sensorliste hinzu.
Reichweitentest:
Um die Signalstärke am gewünschten Installationsort zu testen, führen Sie einen
Reichweitentest durch.
1. Öffnen Sie das Menü Zentrale „Sensoren“ „Reichweite“ und klicken Sie auf
„Start“, um den Reichweitentest zu beginnen.
2. Drücken Sie den „Anlern-Knopf“ des Sensors.
3. Der Sensor, sowie die aktuelle Signalstärke, sollte nun in der Zentrale
angezeigt werden. Je größer der Wert, desto besser das Funksignal
(Signalstärke 1-9).
4. Durch das klicken von „Stop“ beenden Sie den Reichweitentest.
Hinweis:
Sollte der Sensor an dem gewünschten Standort kein Signal haben, die
Funkverbindung generell schwach sein (Signalstärke <4) bzw. häufig darunter
fallen (Signalschwankungen von 2-3 sind normal) empfehlen wir unseren
Funkrepeater zur Verstärkung einzusetzen.
Montageort:
Der 360° PIR Bewegungsmelder wurde für die Deckenmontage entworfen.
Bei einer Installationshöhe von 2,70 Meter beträgt der Überwachungs-
Radius ca. 6 Meter im Durchmesser.
In einer Installationshöhe von 4 Metern, wird der Überwachungs-
Durchmesser auf ca. 8 Meter erhöht.
Der 360° PIR Bewegungsmelder sollte so angebracht werden, dass ein
potentieller Einbrecher beim Durchqueren des Raumes den
Wirkungsbereich des 360° PIR Bewegungsmelders durchschreiten muss.
Am besten reagiert der 360° PIR Bewegungsmelder, wenn sich ein
Einbrecher von einer Seite des Raumes zur anderen bewegt. Montieren
Sie den 360° PIR Bewegungsmelder entsprechend.
Wir empfehlen Ihnen, den 360° PIR Bewegungsmelder folgendermaßen zu
montieren:
Installieren Sie den Bewegungsmelder nicht:
o Deckeninstallation mit möglichst freier Sicht innerhalb des
Erfassungswinkels (ohne störende Möbel / Gerätschaften).
o In der Nähe des Eingangsbereiches eines Raumes, um das
Betreten / Verlassen des Raumes zu überwachen.
o Im Wirkungsbereich eines anderen Gefahrenmelders, da sich die
Übertragungssignale bei gleichzeitigen auslösen überlagern
könnten.
o Im direkten Wirkungsbereich von Sonnenlicht.
o In Bereichen, in denen erhitzte Luftmassen einen Fehlalarm
auslösen können, wie z.B. in der Nähe von offenem Feuer, Öfen,
Fußbodenheizungen, Klimaanlagen, Treppenhäusern oder
Wintergärten.
o Wenn sich im Erfassungsbereich bewegende Gegenständen, wie
z.B. Gardinen, befinden.
Installationshinweise:
360° PIR Gehäuse
360° PIR Rückseite
Seitenansicht
Beachten Sie vor der Installation, ob der geplante Montageort, die oben
beschriebenen Bedingungen erfüllt.
Verwenden Sie auf der Rückseite die vier gekennzeichneten Punkte, als
Vorlage für die Bohrlöcher.
Schrauben Sie die Rückseite an die Decke.
Haken Sie die Installationshaken (7) in die Befestigungslöcher (6) ein und
drehen Sie den 360° PIR Bewegungsmelder im Uhrzeigersinn, bis der
Melder einrastet.
Schlaf-Phase:
Um Batterien zu sparen, geht der PIR Bewegungsmelder nach jeder
erkannten Bewegung (unabhängig vom Status der Zentrale) in eine 30
sekündige Schlafphase. Erst nach dieser Zeit, wird eine neue Bewegung
erkannt!
Supervisor Funktion:
Der 360° PIR Bewegungsmelder wird alle 30 Minuten ein Statussignal an die
Alarmzentrale schicken. Um das Statussignal manuell zu übermitteln, können Sie
den Anlern-Knopf drücken.
LUPUS-Electronics® GmbH
Tel. +49 (0) 6341 93 55 3 0 Fax. +49 (0) 6341 93 55 3 20
Otto-Hahn-Str.12, D-76829 Landau
E-Mail: info@Lupus-Electronics.de
www.Lupus-Electronics.de
Loading...
