XT2 & XT2 Plus

Zentrale

Benutzer Handbuch

Handbuch Version 3.0

DEUTSCH

Inhaltsverzeichnis

Inhaltsverzeichnis .................................................................................................................................... 2

Einleitung ................................................................................................................................................. 6

XT2 Plus Neuheiten ................................................................................................................................. 6

Haftungsausschluss .................................................................................................................... 7

Wichtige Sicherheitshinweise ..................................................................................................... 9

Sollten Sie Fehler feststellen .................................................................................................... 10

Bestimmungsgemäßer Einsatz ................................................................................................. 10

Beschreibung der Hardware ................................................................................................................... 11

Lieferumfang ............................................................................................................................. 12

Die LUPUSEC-XT2 (Plus) in Betrieb nehmen ...................................................................................... 13

Die Zentrale .............................................................................................................................. 13

Installationsort ........................................................................................................................... 13

Installation der Zentrale ............................................................................................................ 14

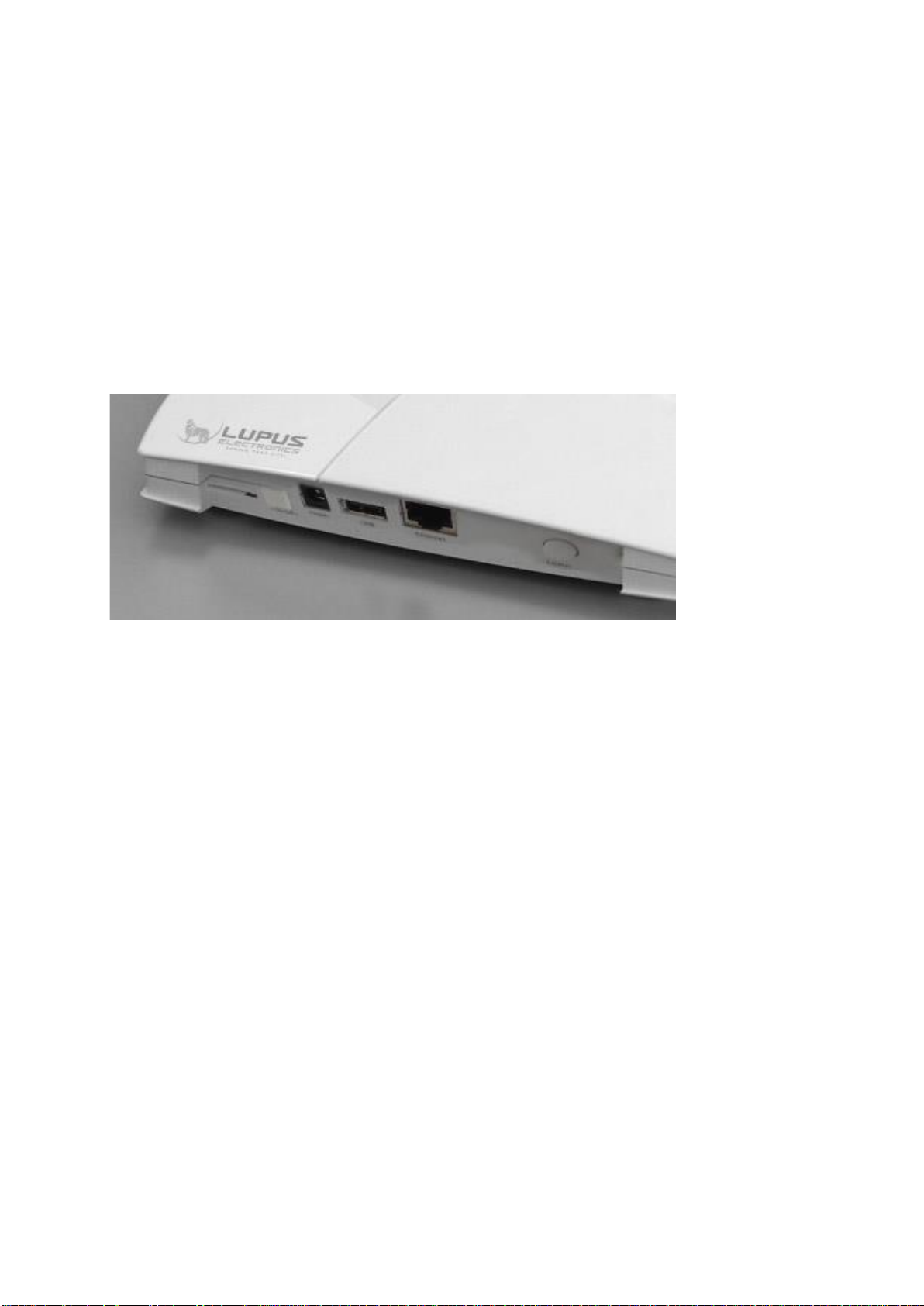

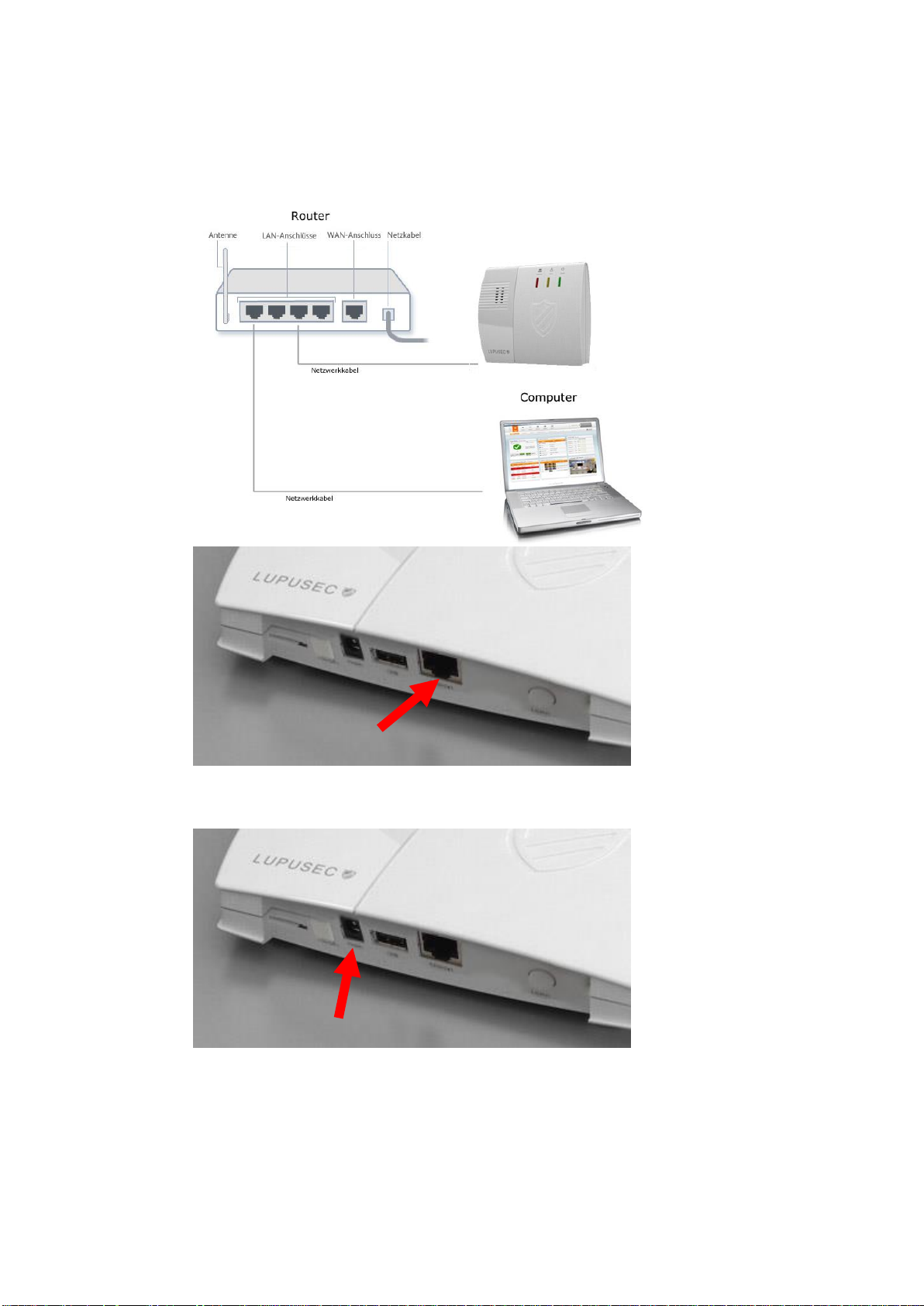

Die Zentrale anschließen .......................................................................................................... 14

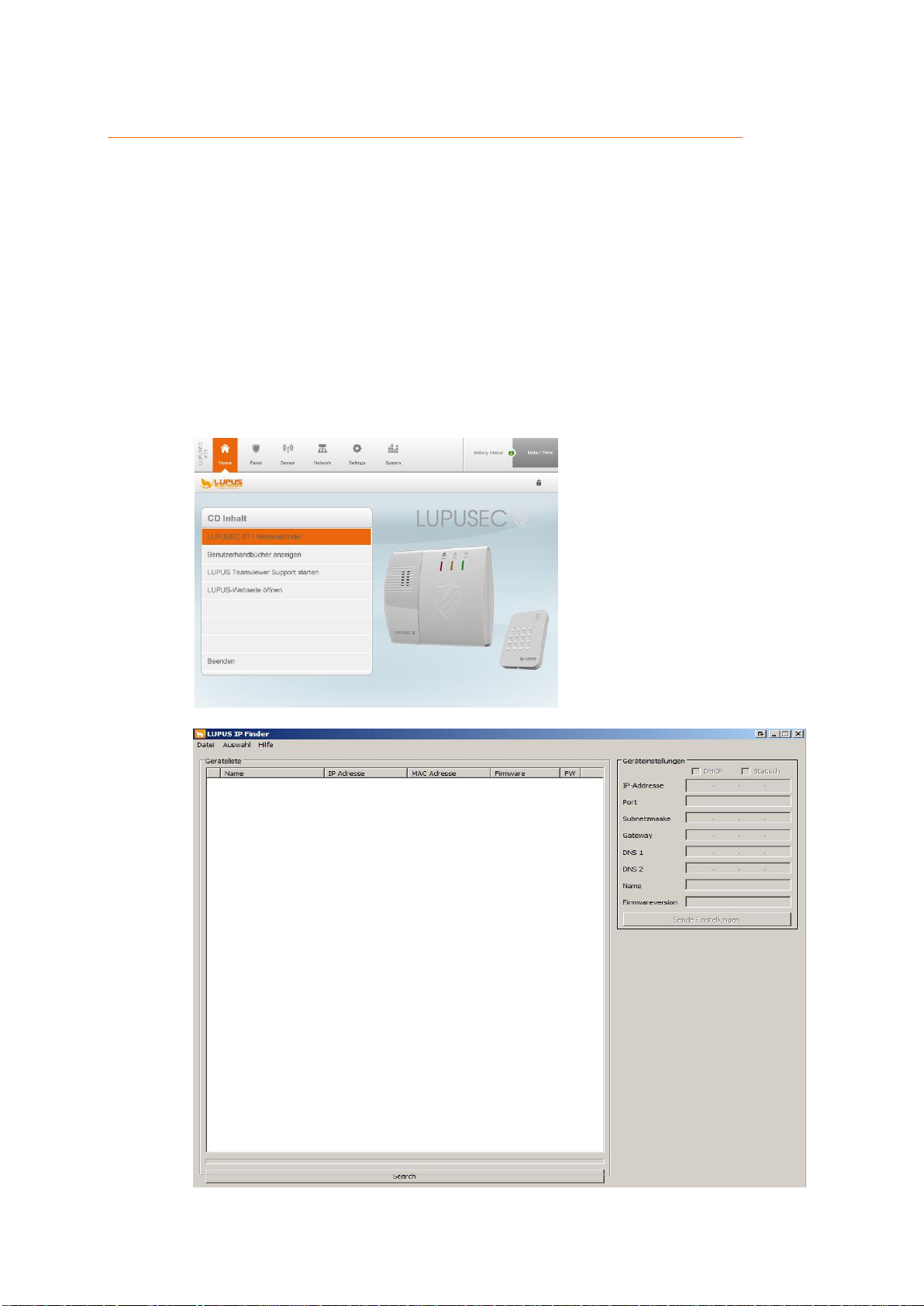

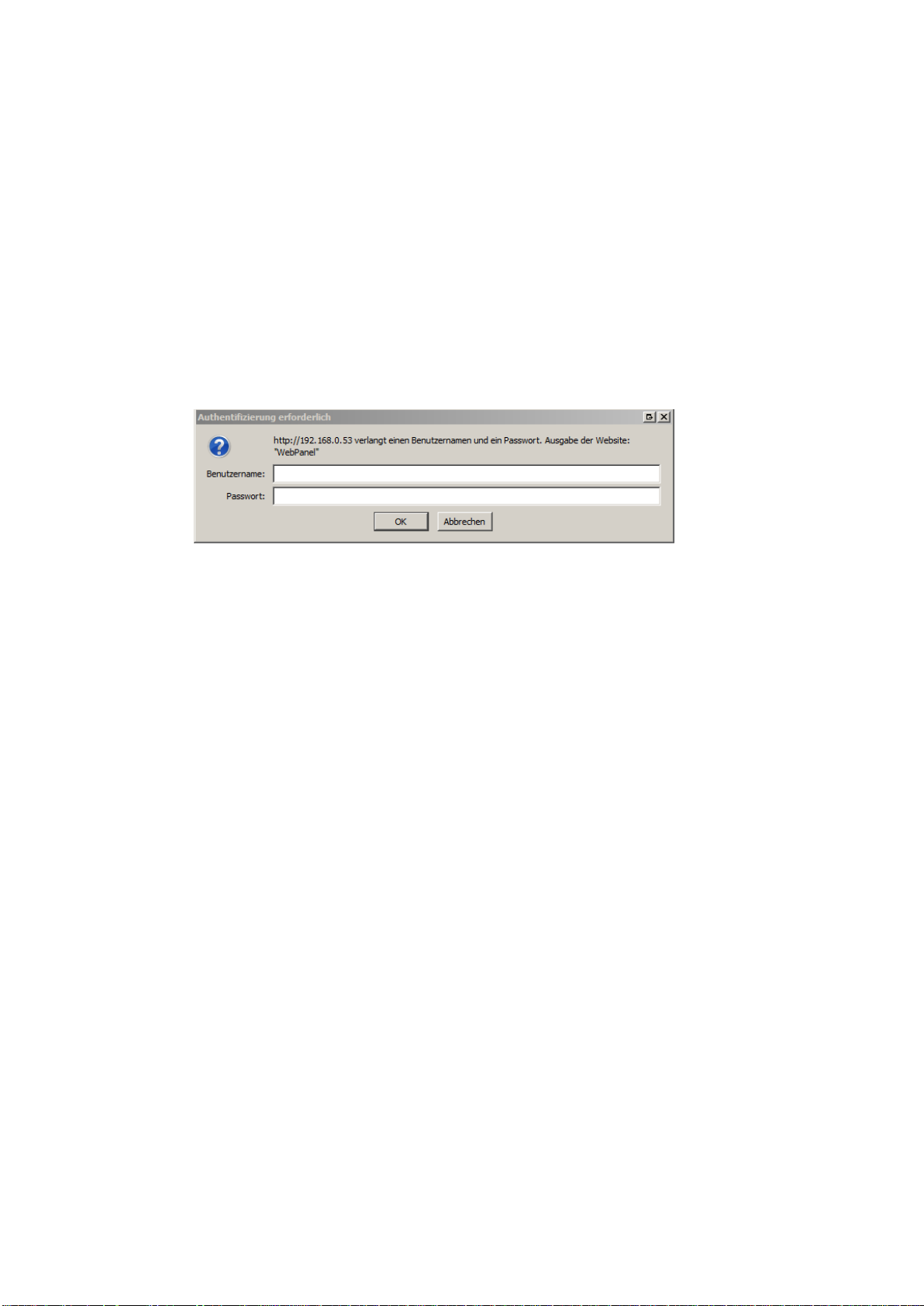

Zugriff auf das Hauptinterface der LUPUSEC-XT2 (Plus) .................................................................... 16

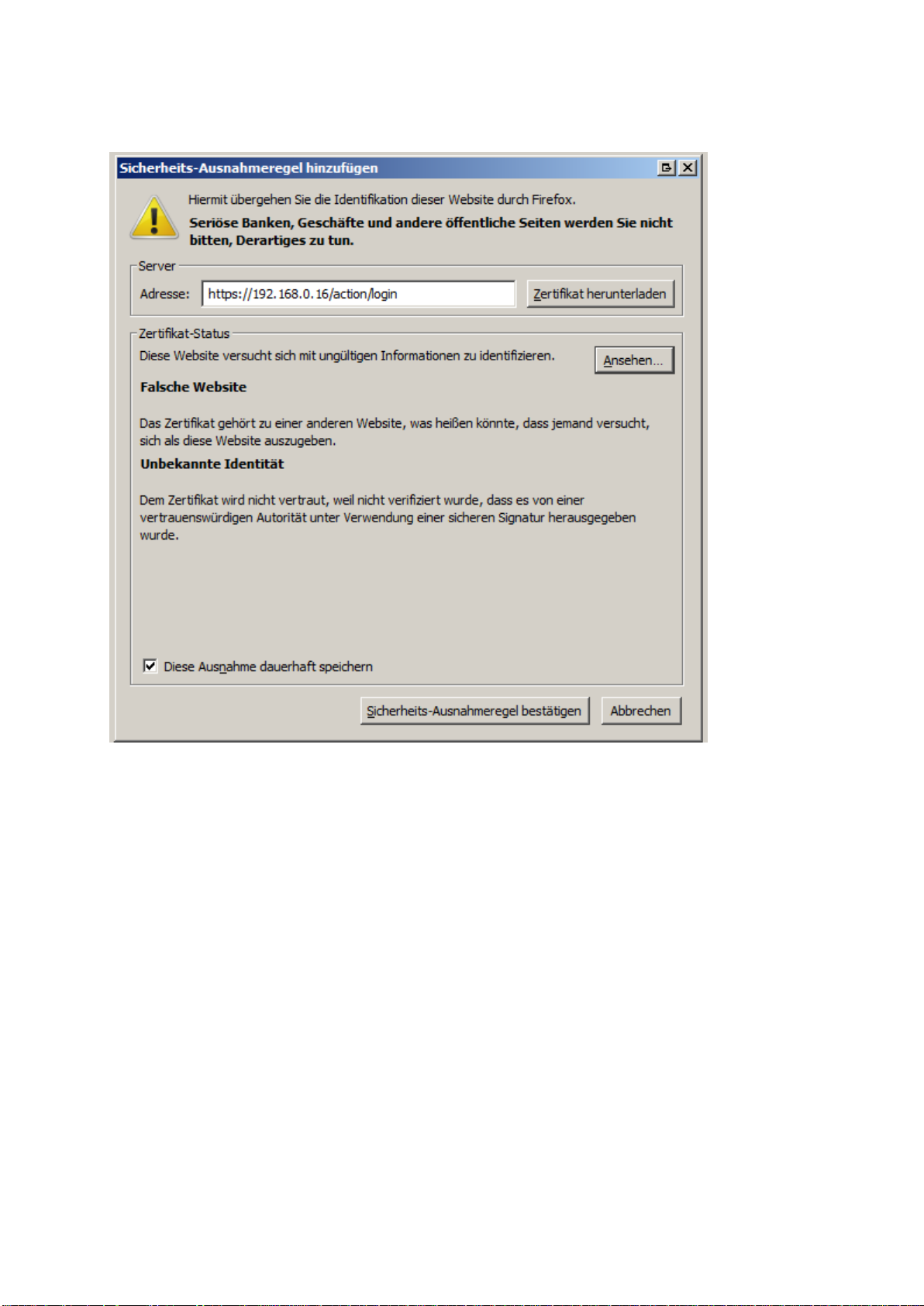

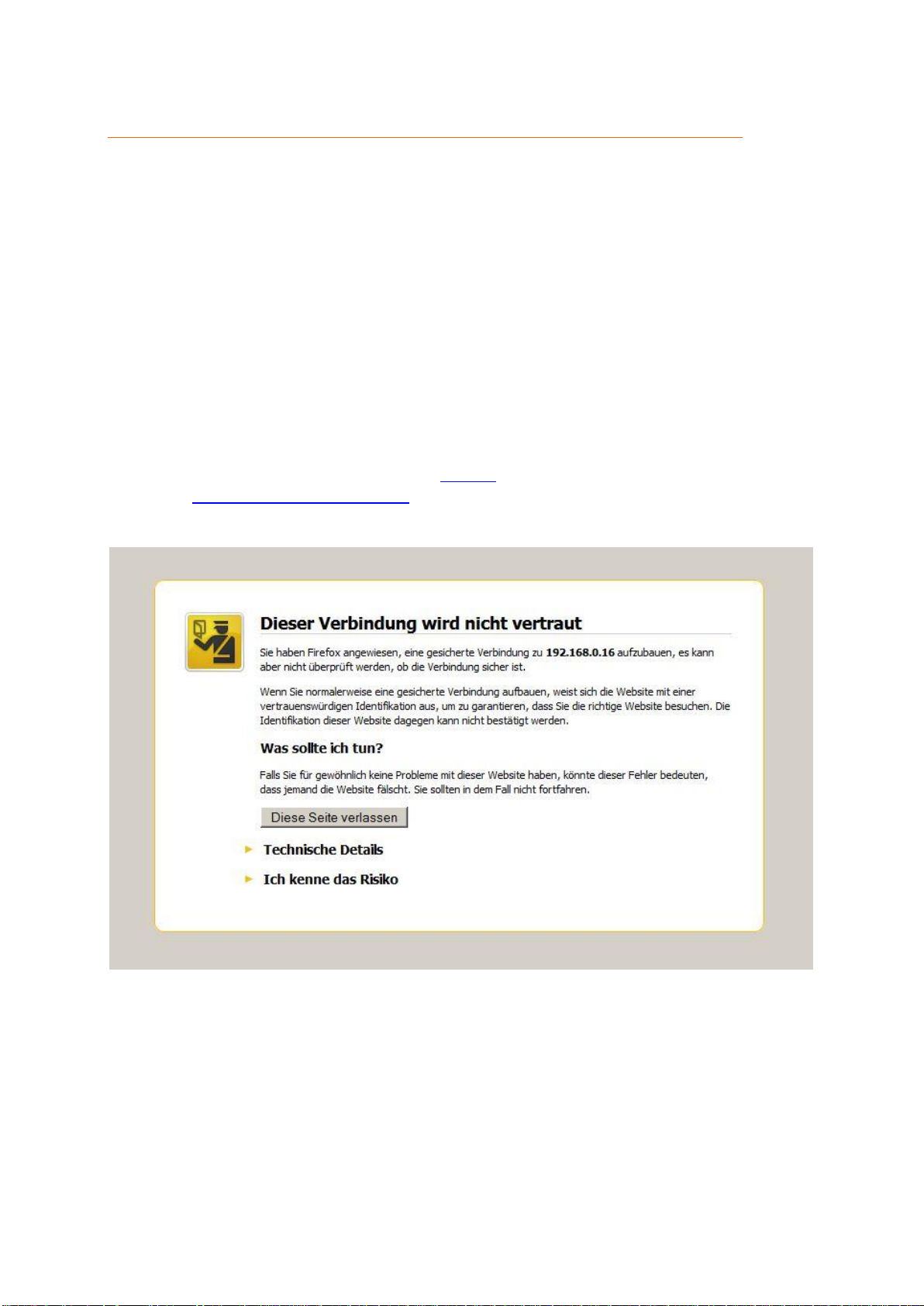

Die SSL Verschlüsselung der XT2 Plus ................................................................................................ 18

Menübeschreibung ................................................................................................................................ 20

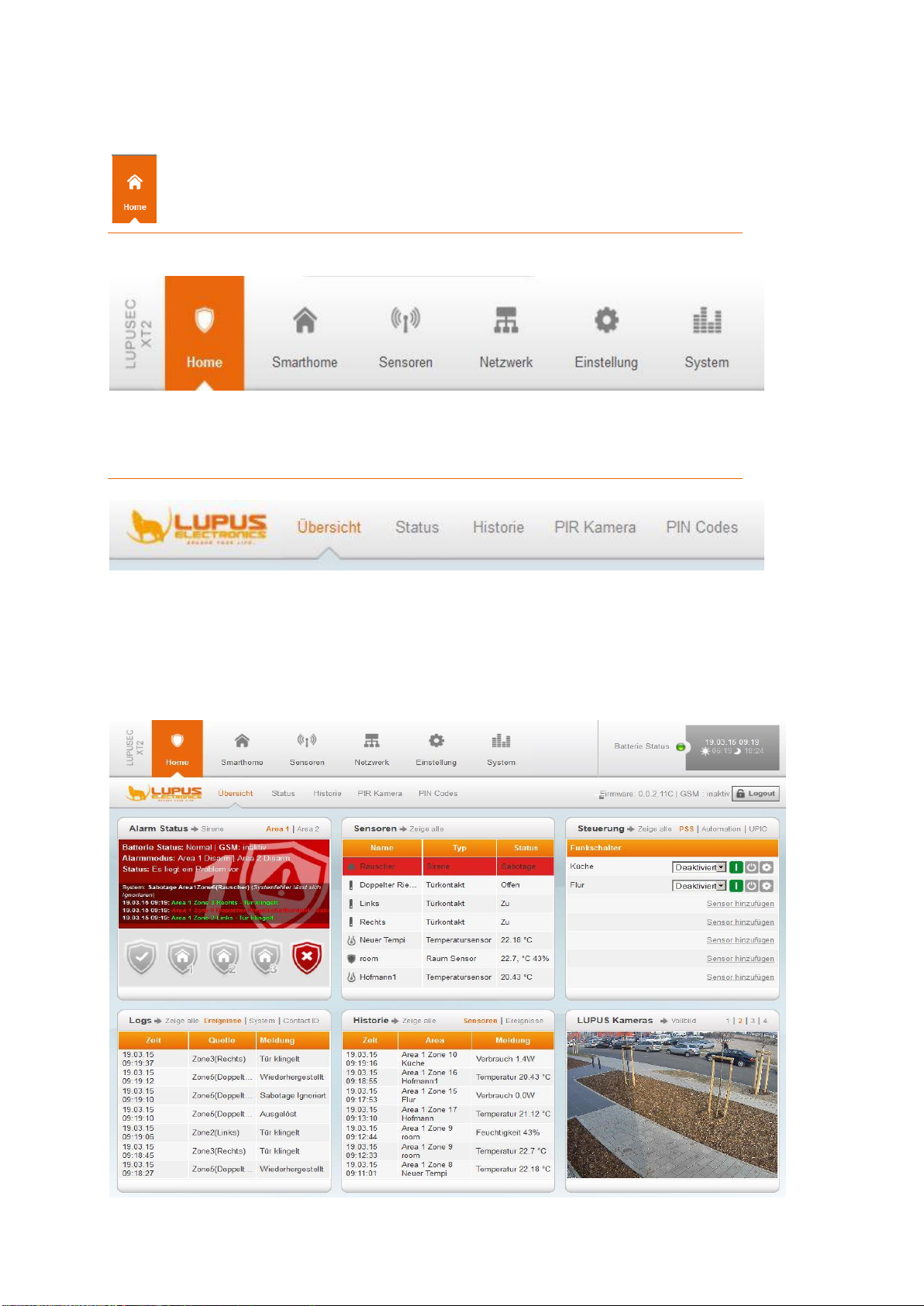

Home-Menü ........................................................................................................................................... 20

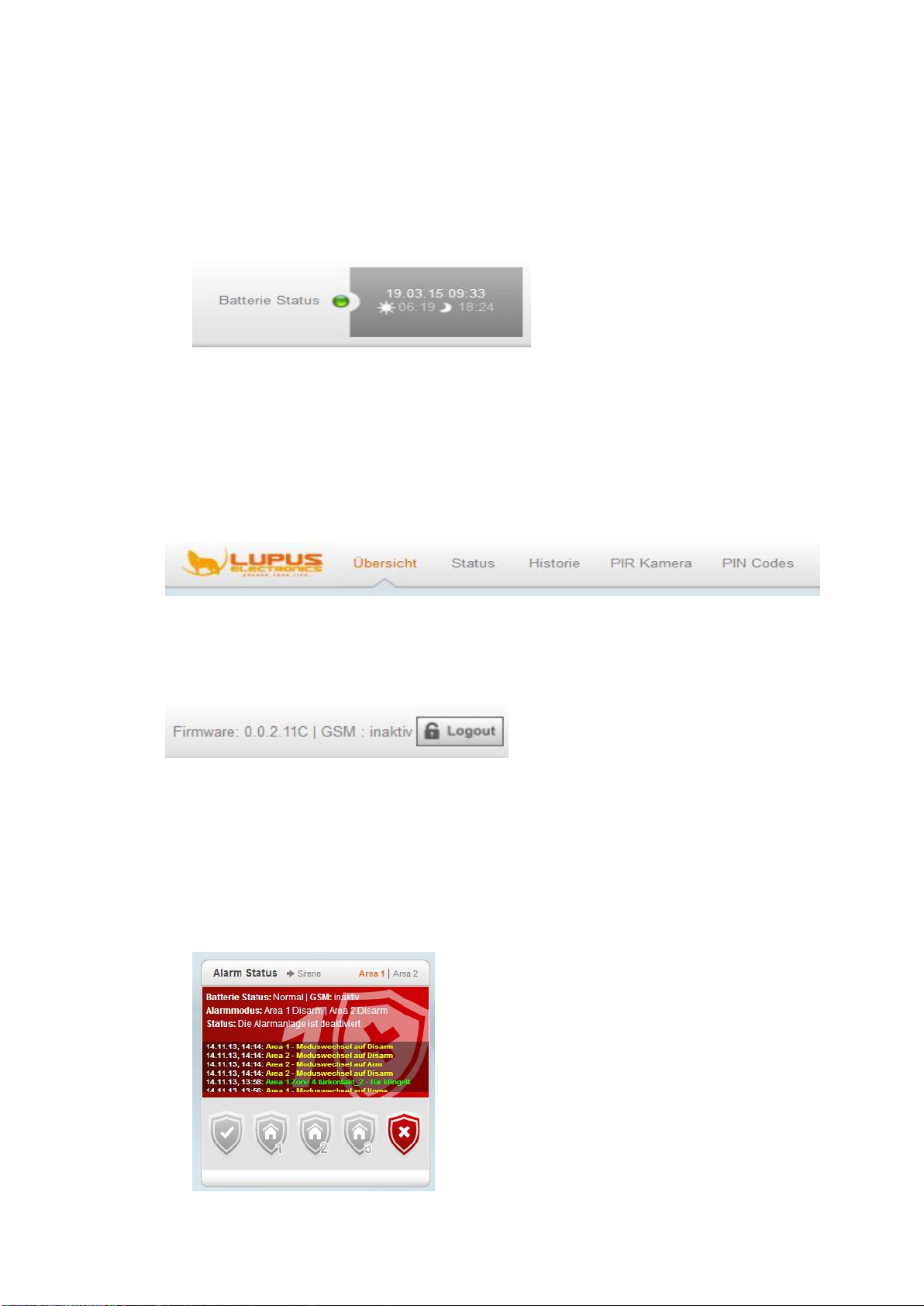

Übersicht ................................................................................................................................... 20

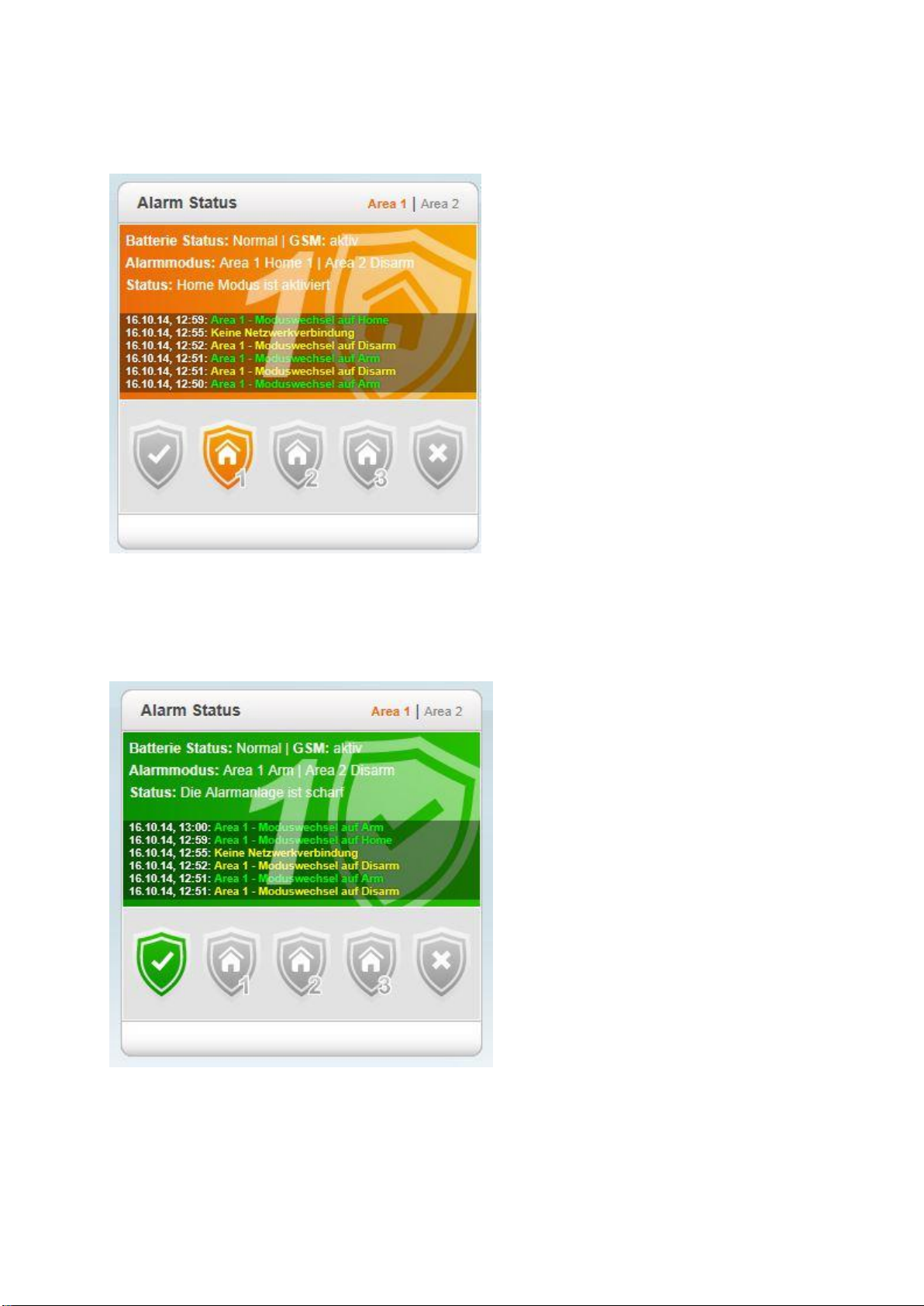

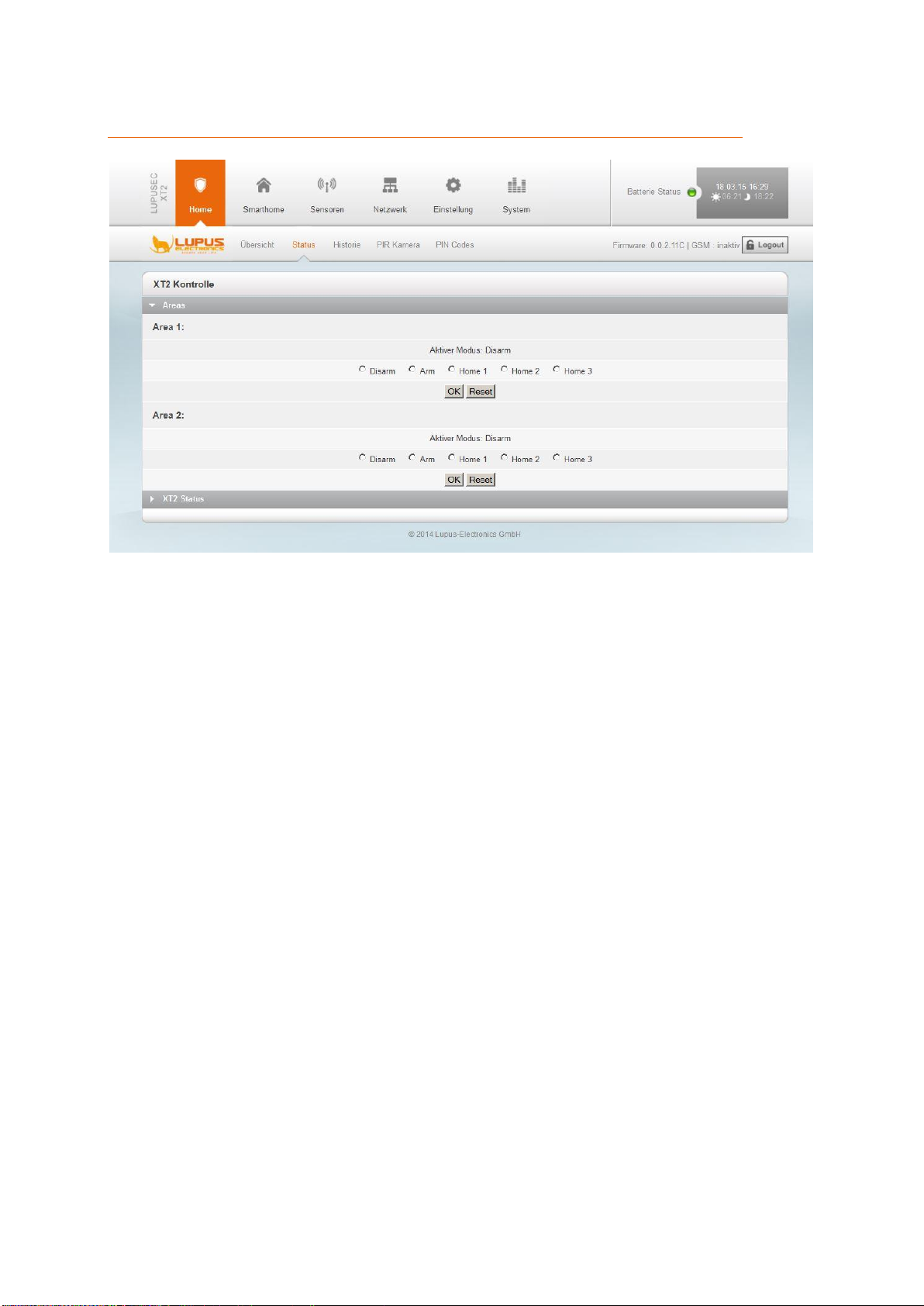

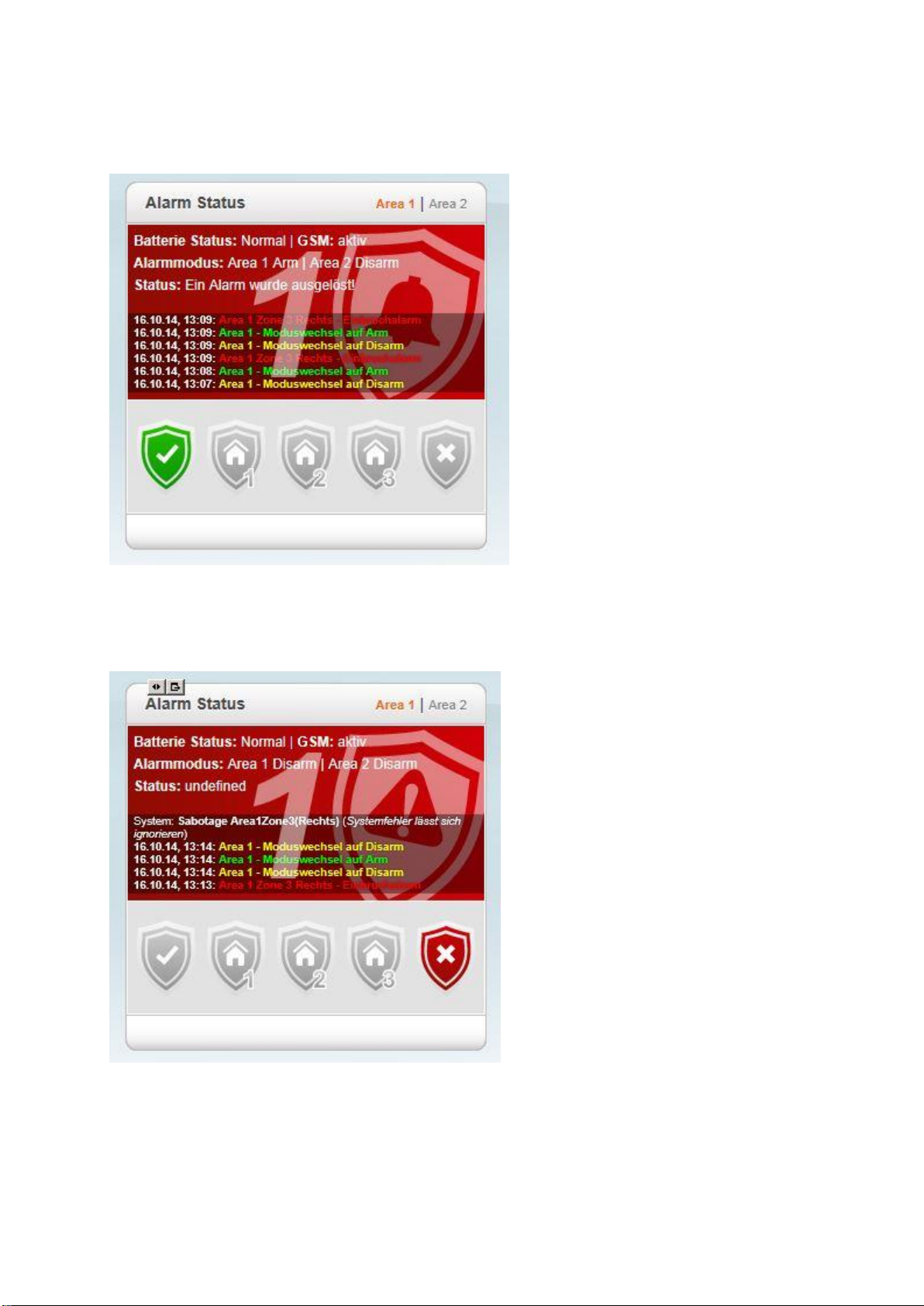

Status ........................................................................................................................................ 23

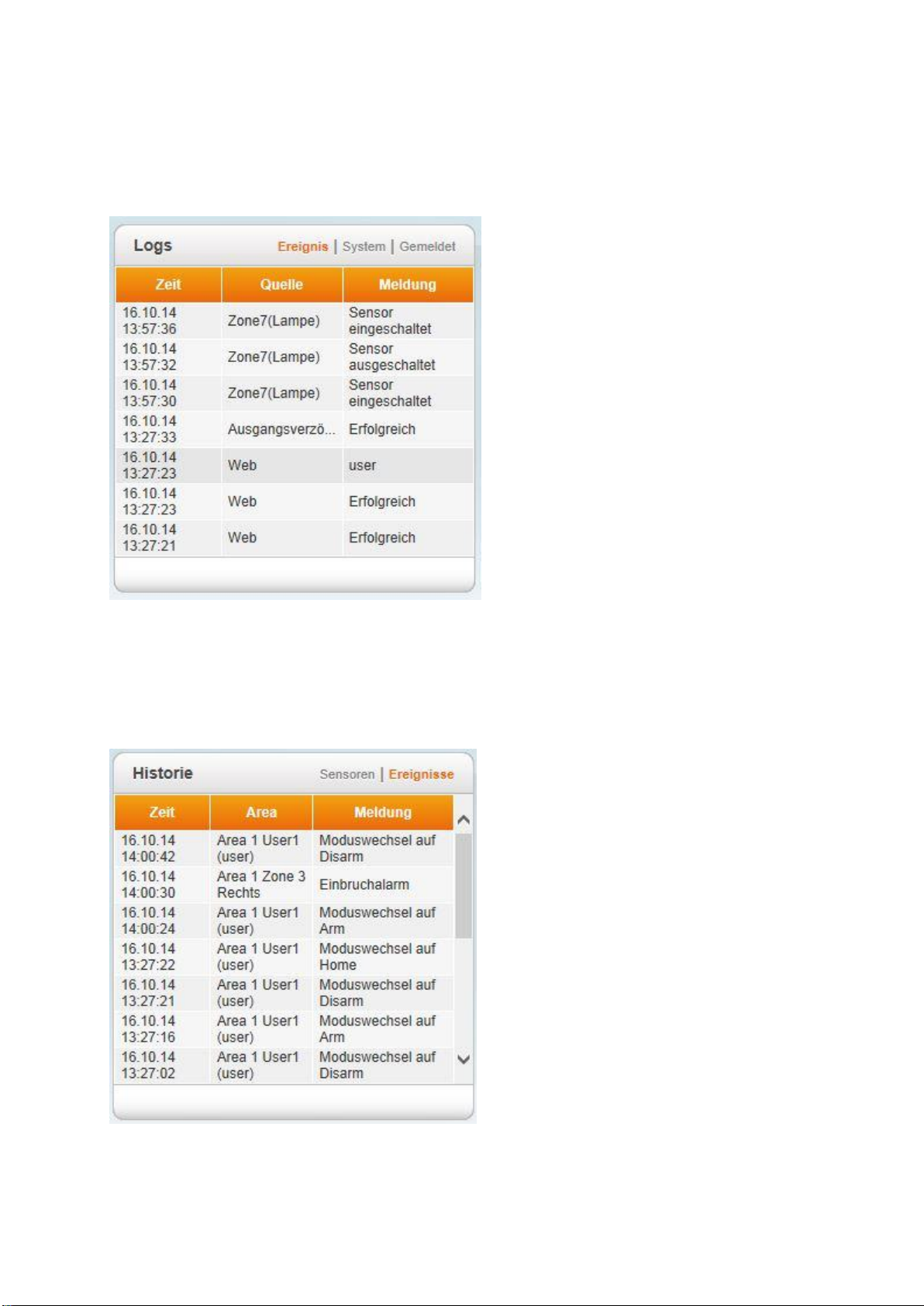

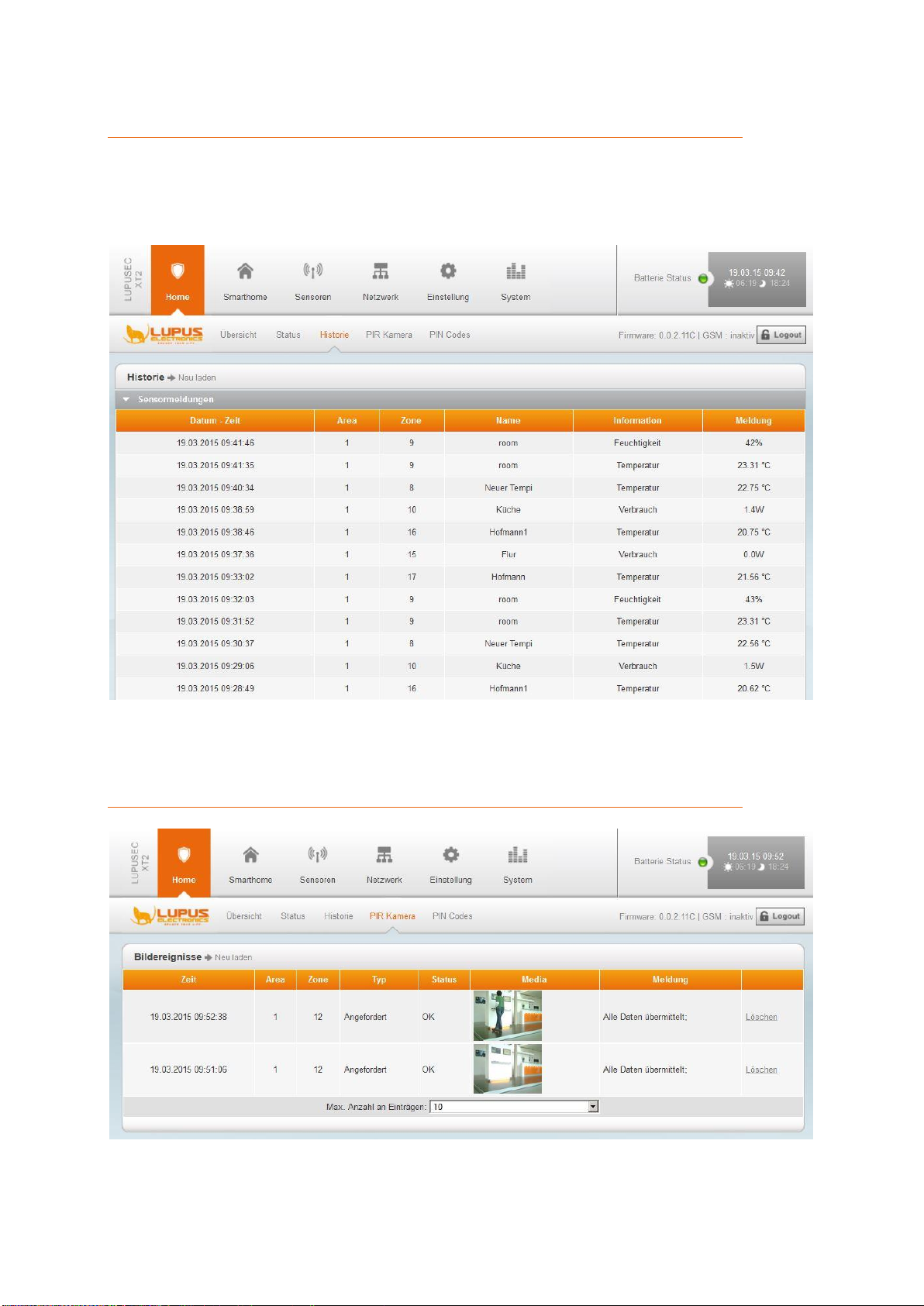

Historie ...................................................................................................................................... 24

PIR Kamera .............................................................................................................................. 24

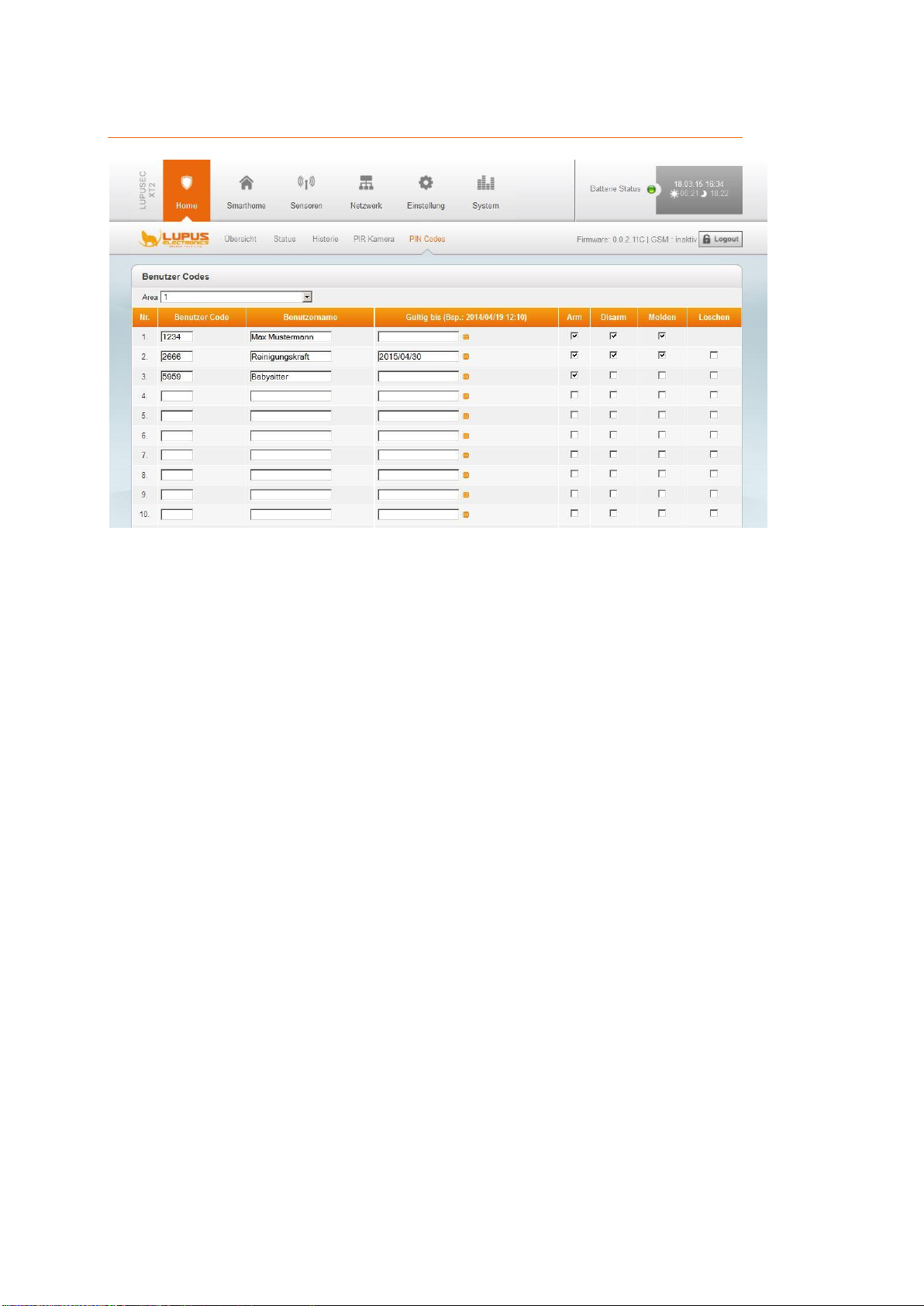

PIN Codes................................................................................................................................. 25

Smarthome-Menü .................................................................................................................................. 26

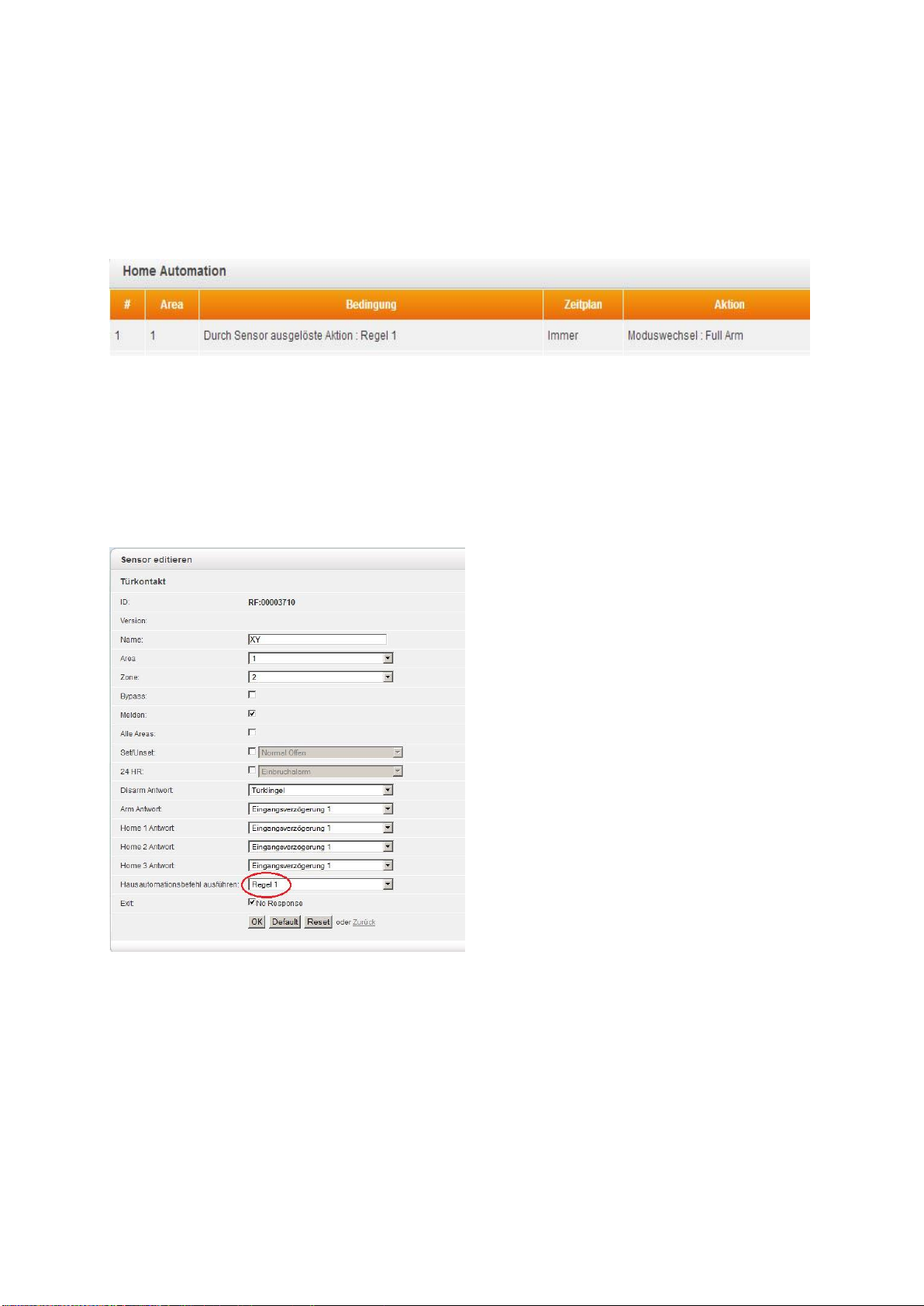

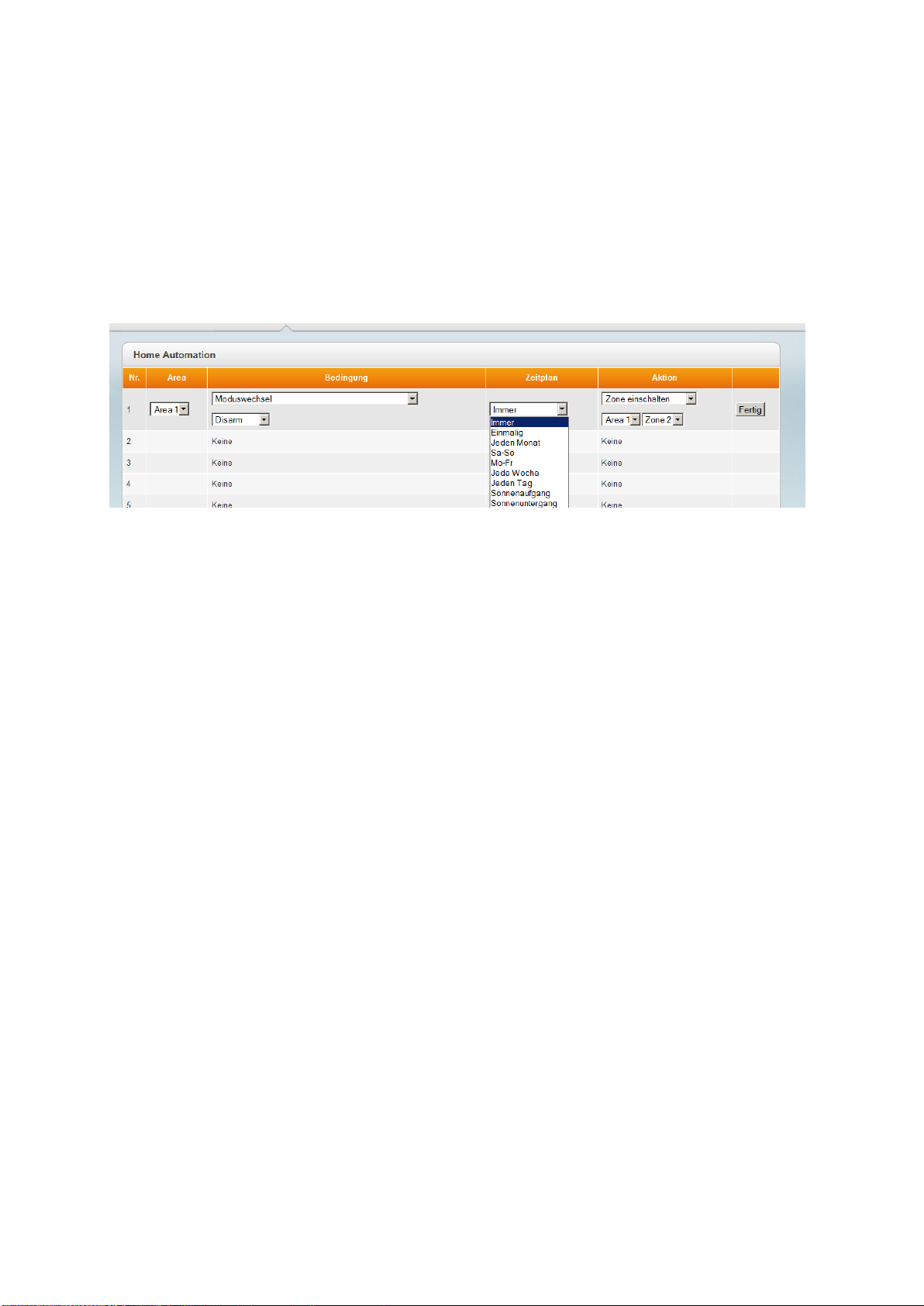

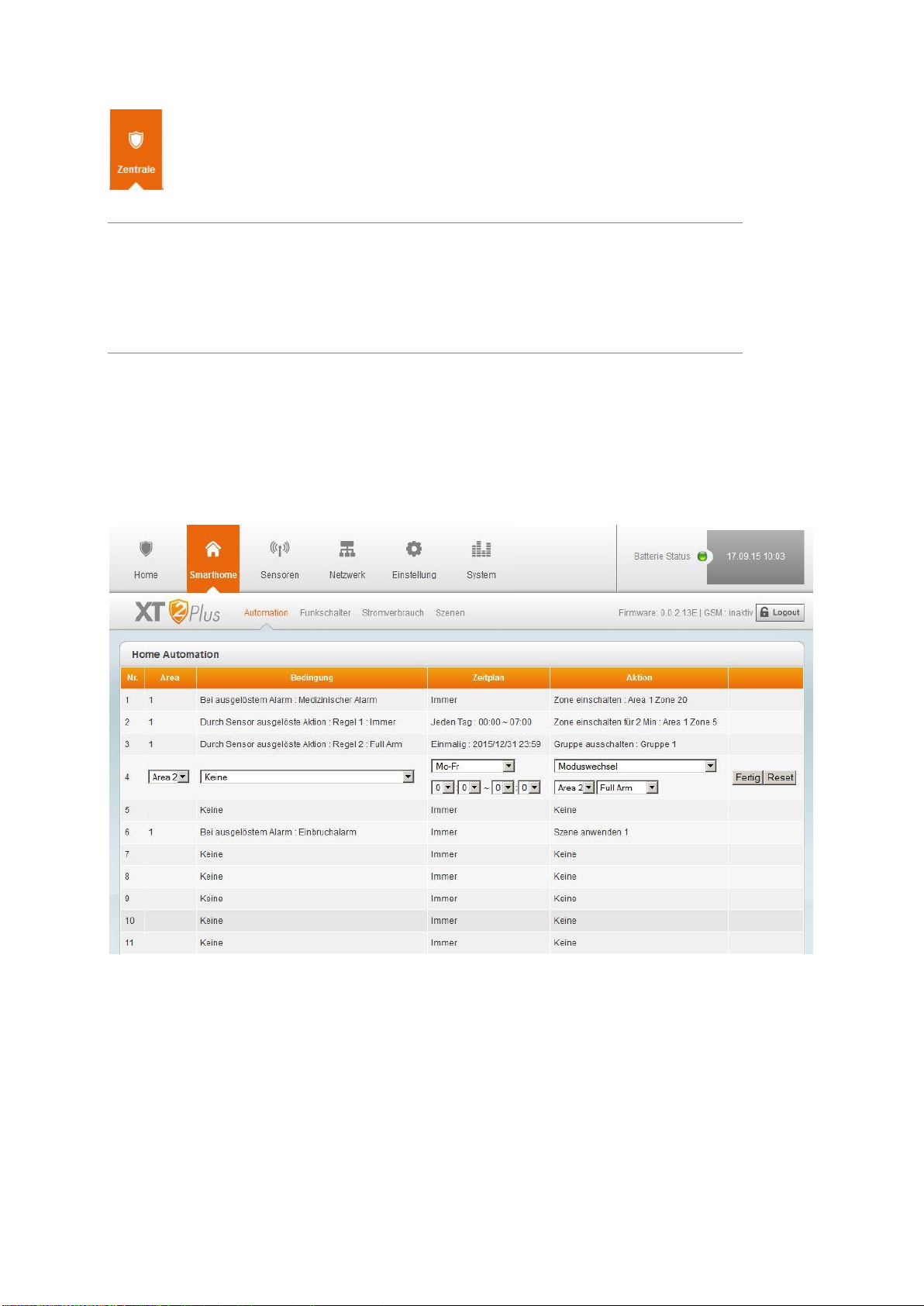

Automation ................................................................................................................................ 26

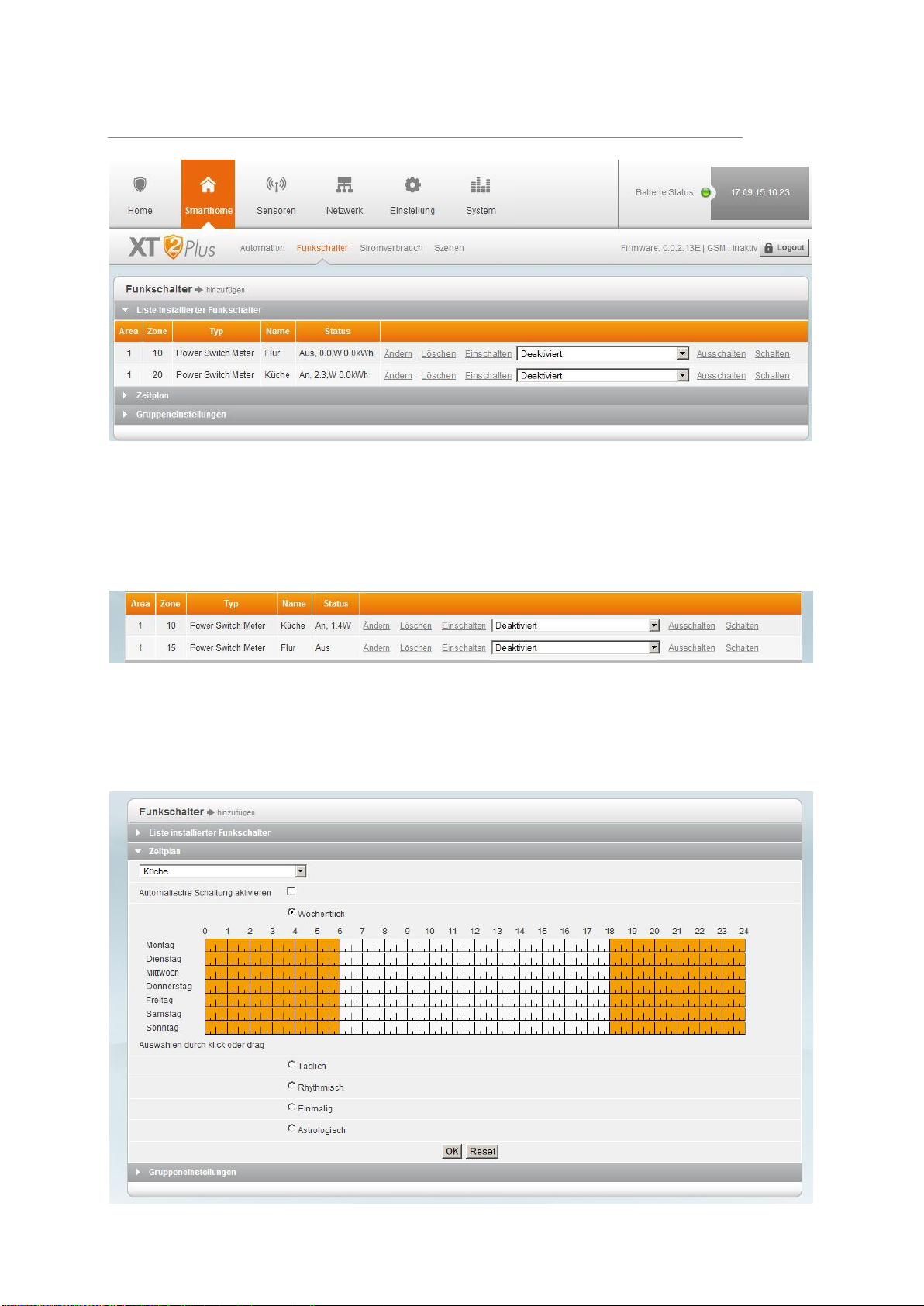

Funkschalter ............................................................................................................................. 30

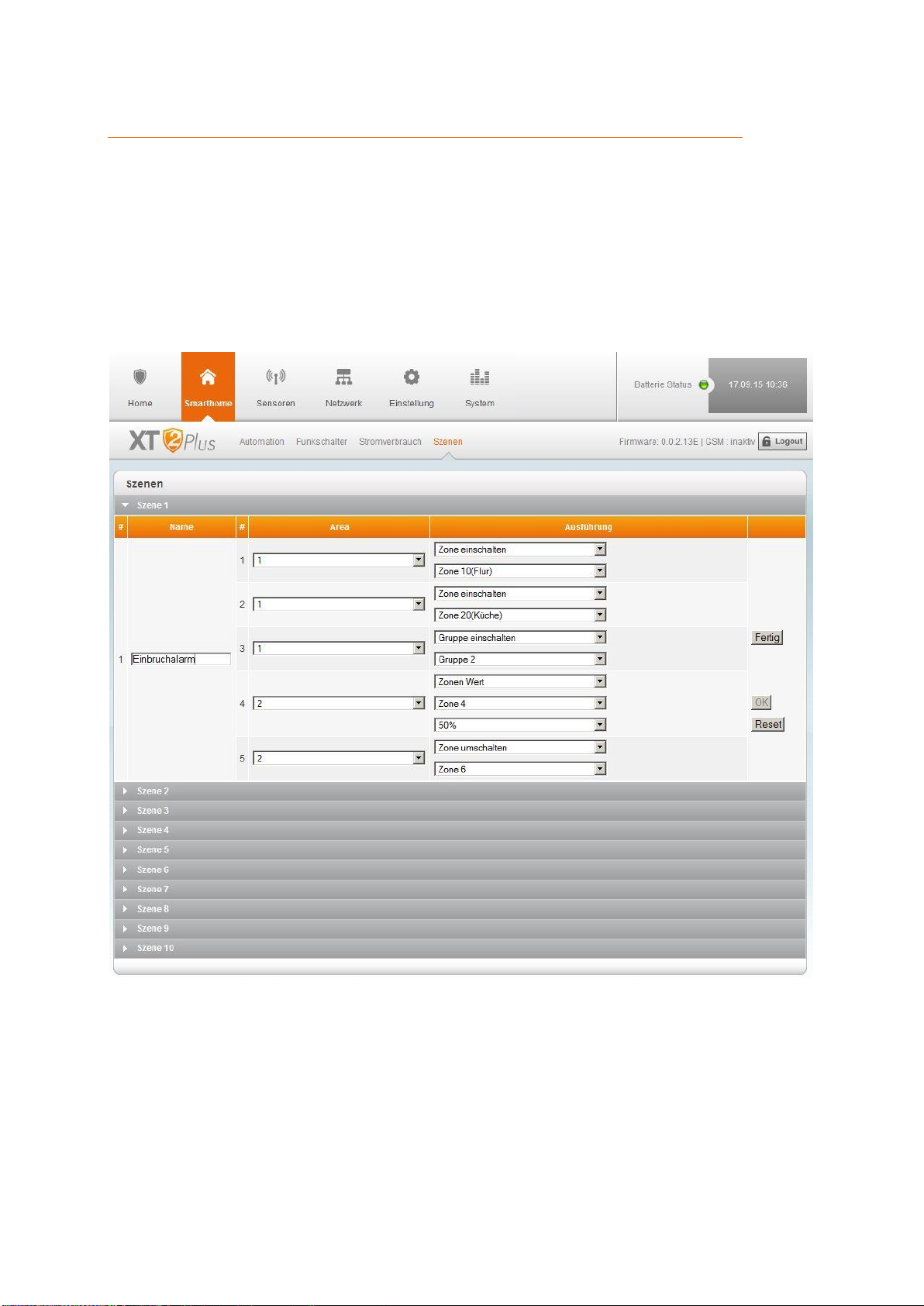

Szenen ...................................................................................................................................... 33

Sensoren-Menü .................................................................................................................................... 34

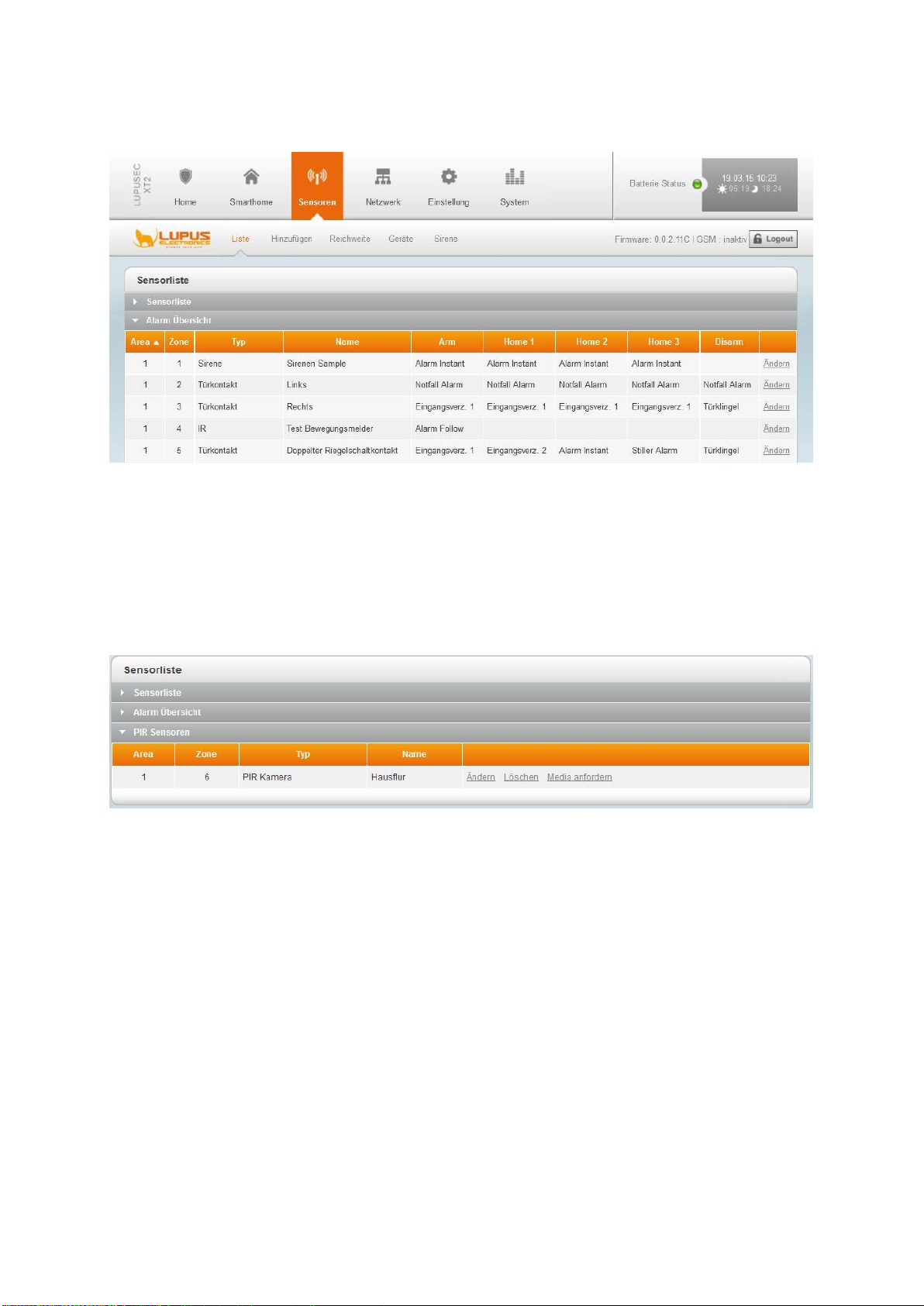

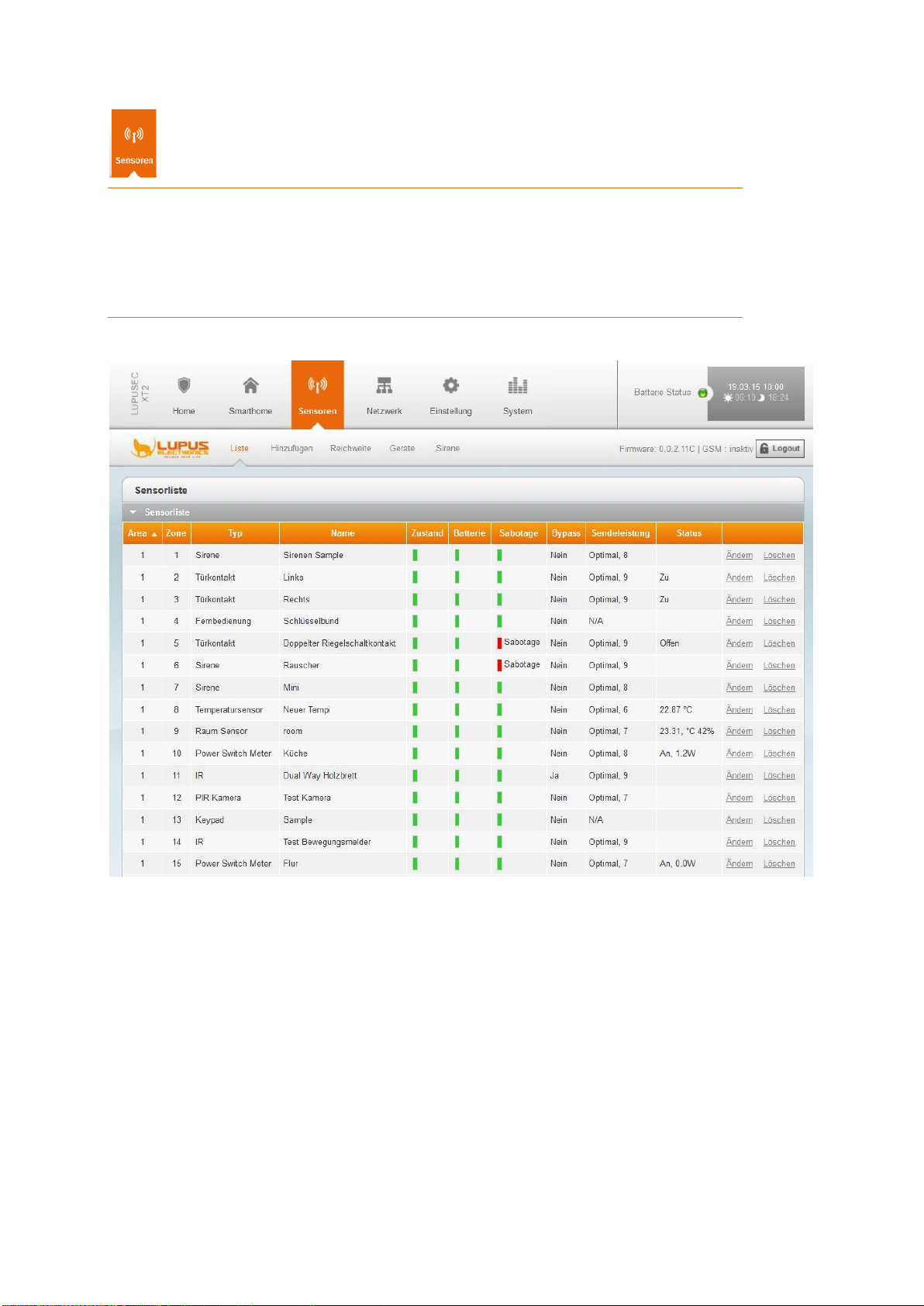

Liste .......................................................................................................................................... 34

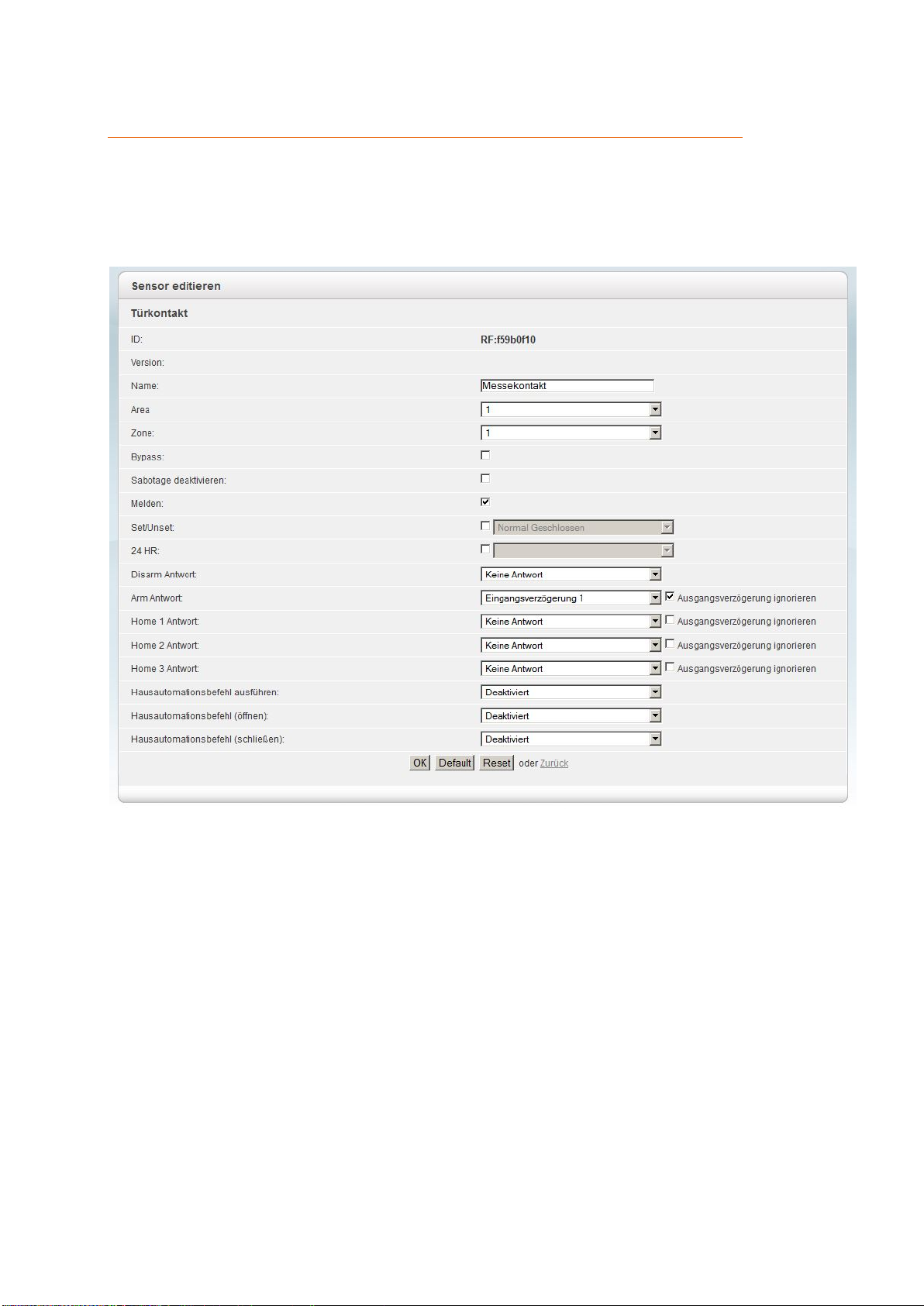

Sensor editieren ........................................................................................................................ 36

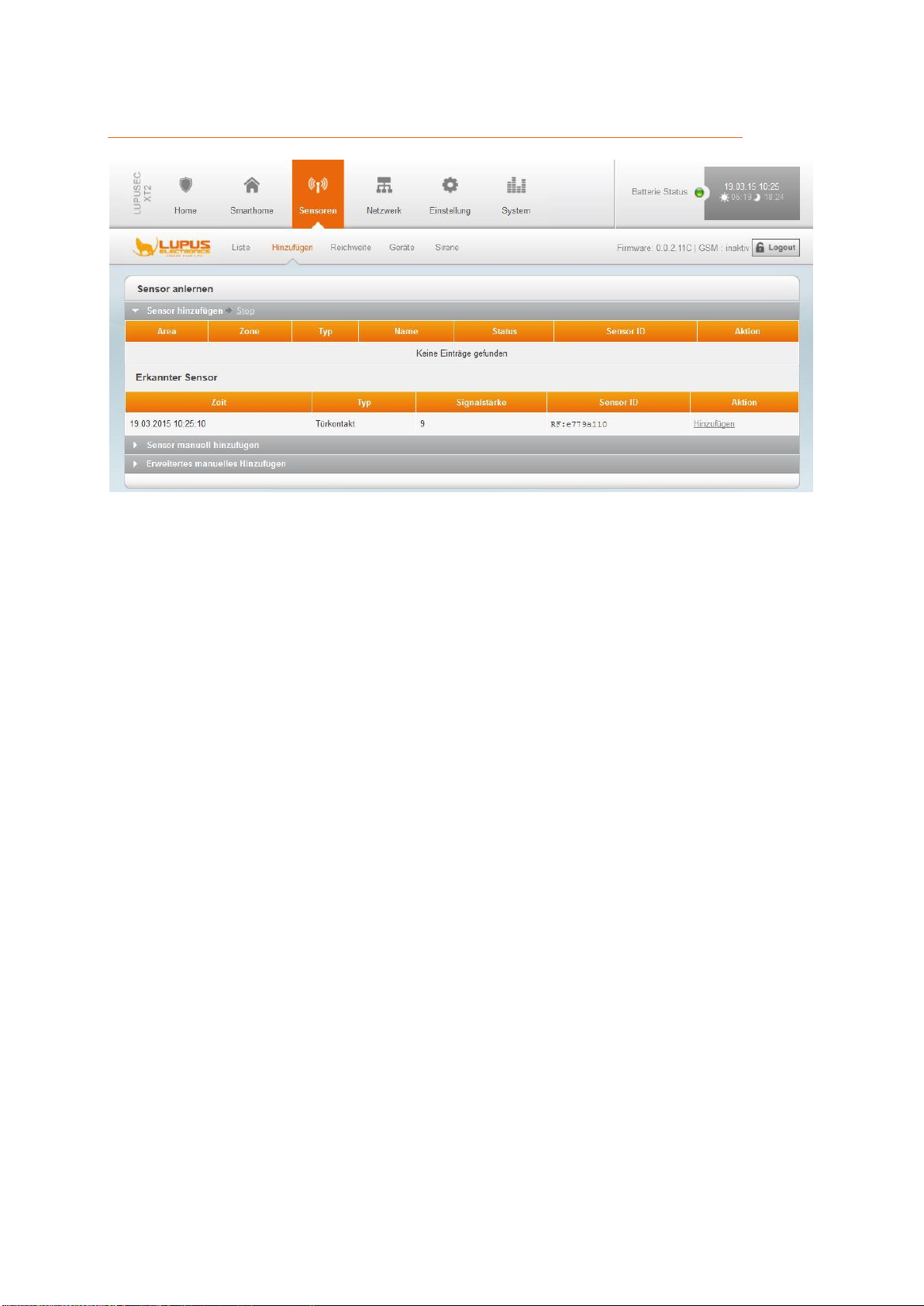

Hinzufügen ................................................................................................................................ 41

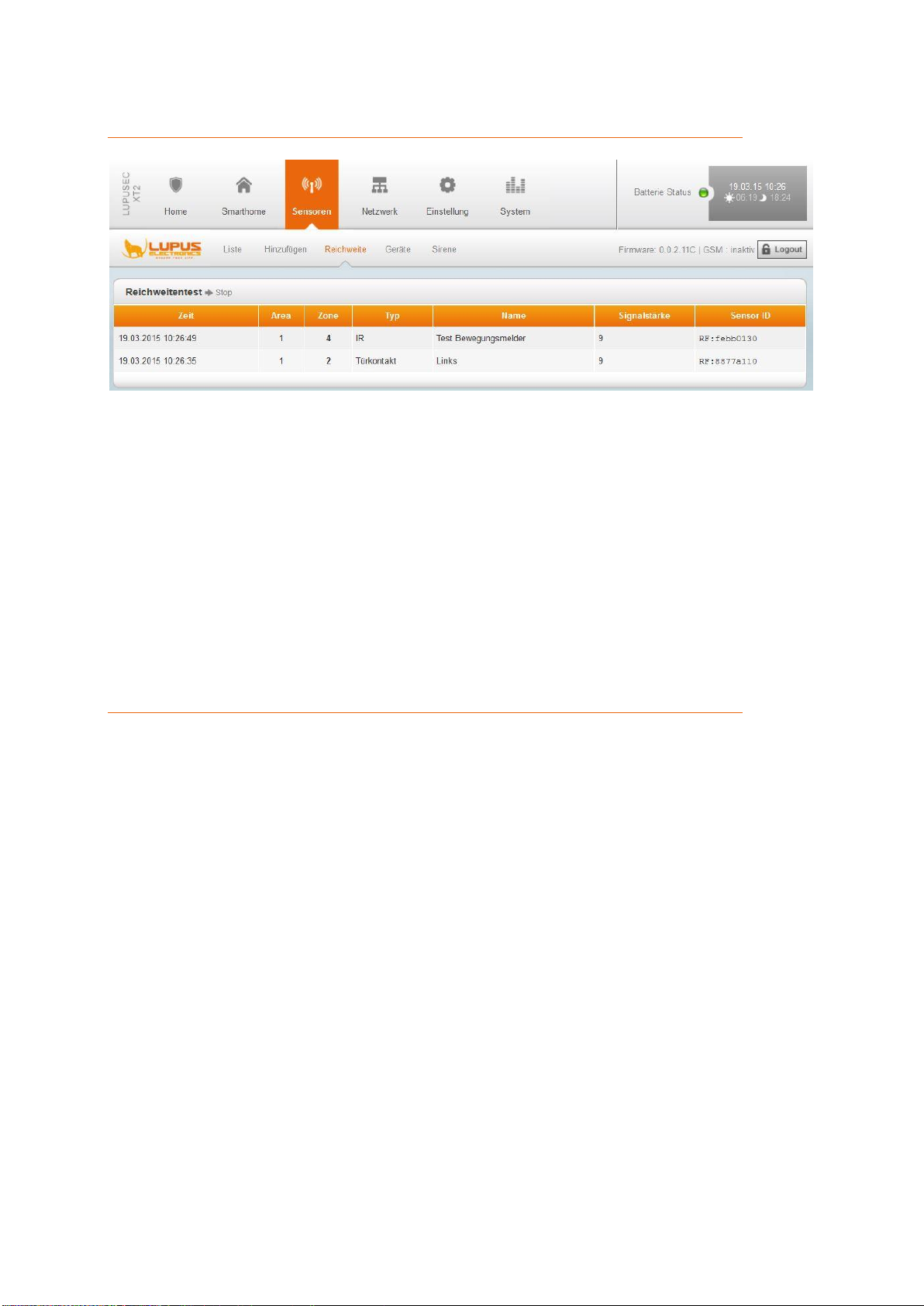

Reichweite ................................................................................................................................ 42

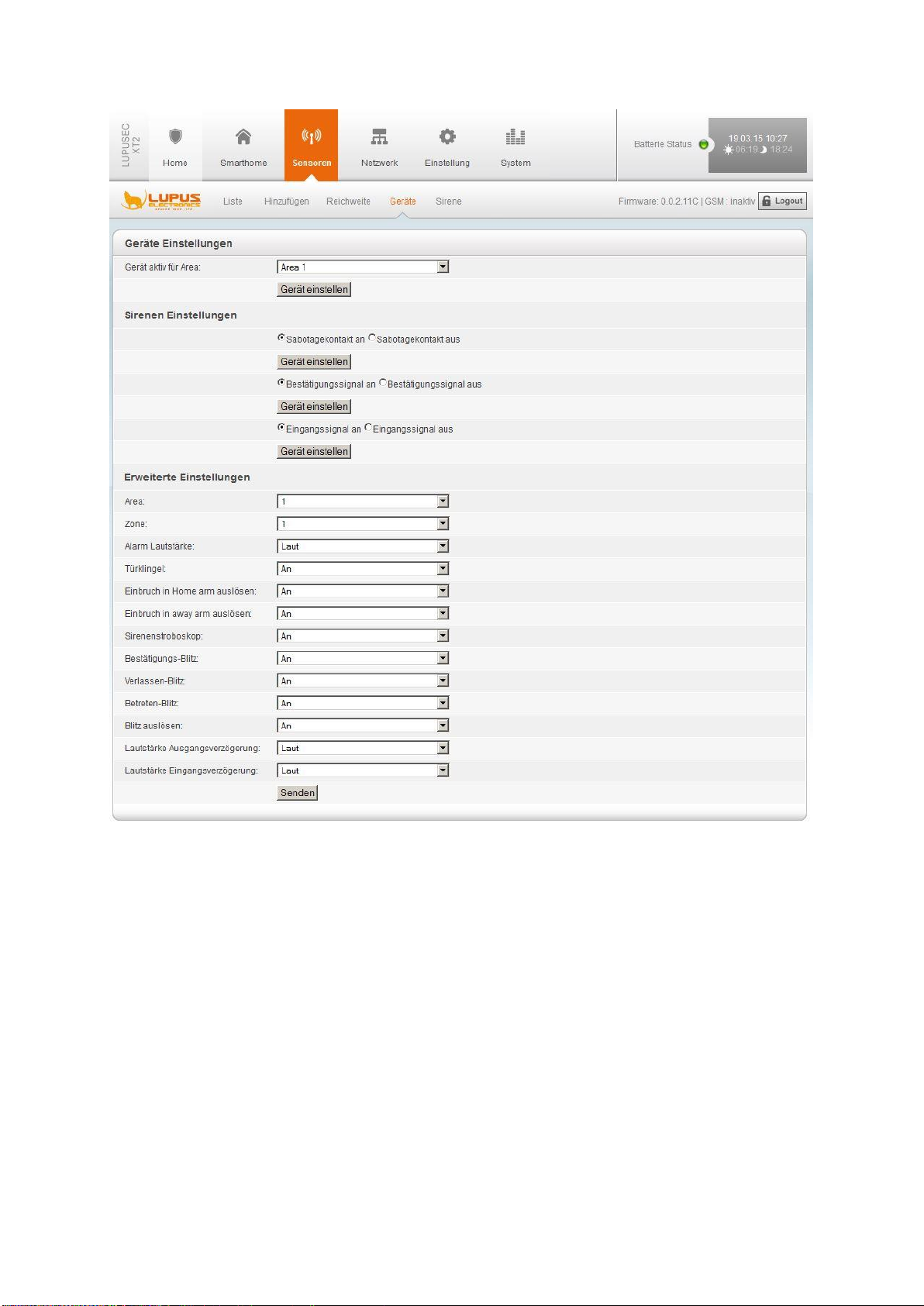

Geräte ....................................................................................................................................... 42

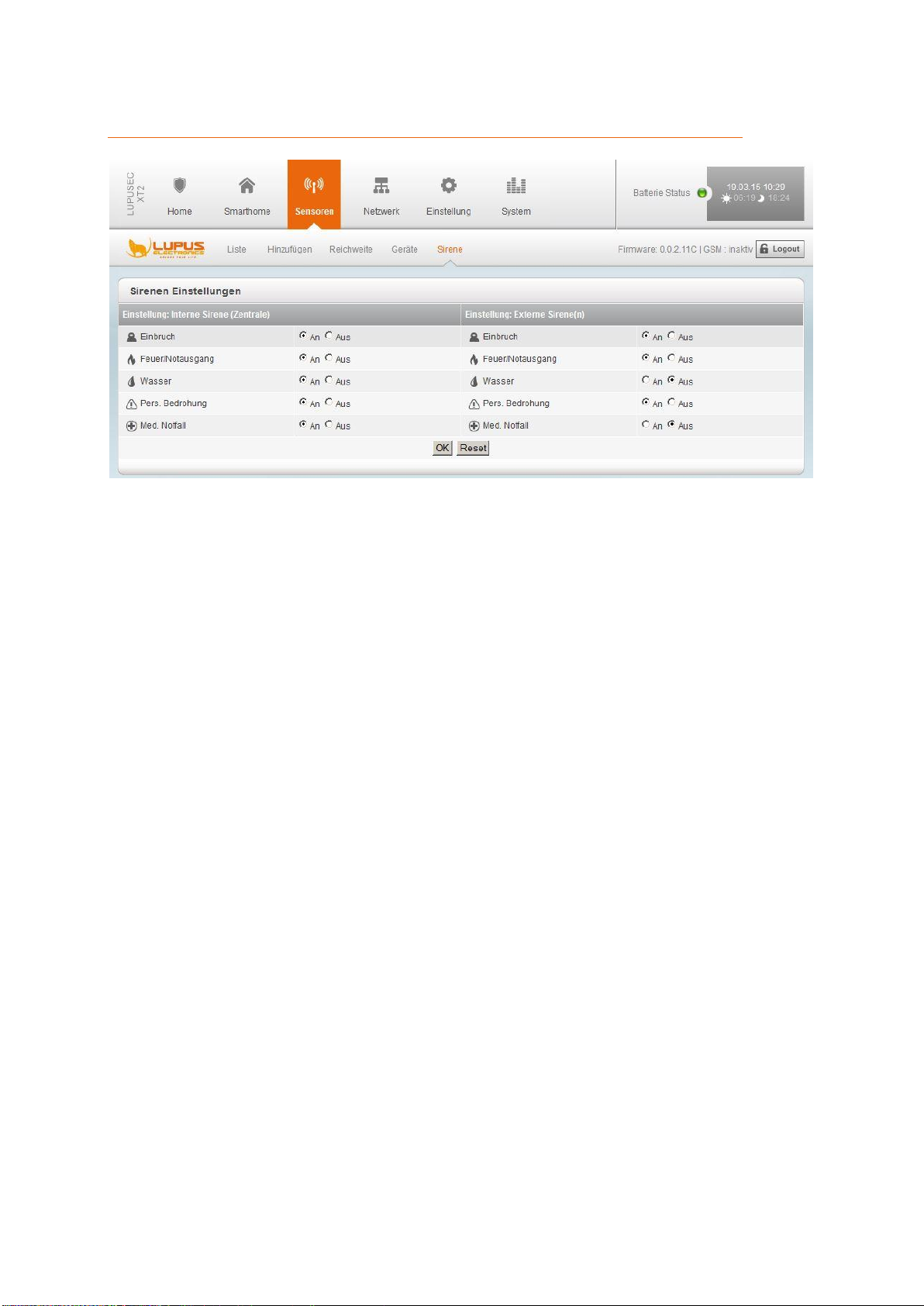

Sirene ........................................................................................................................................ 46

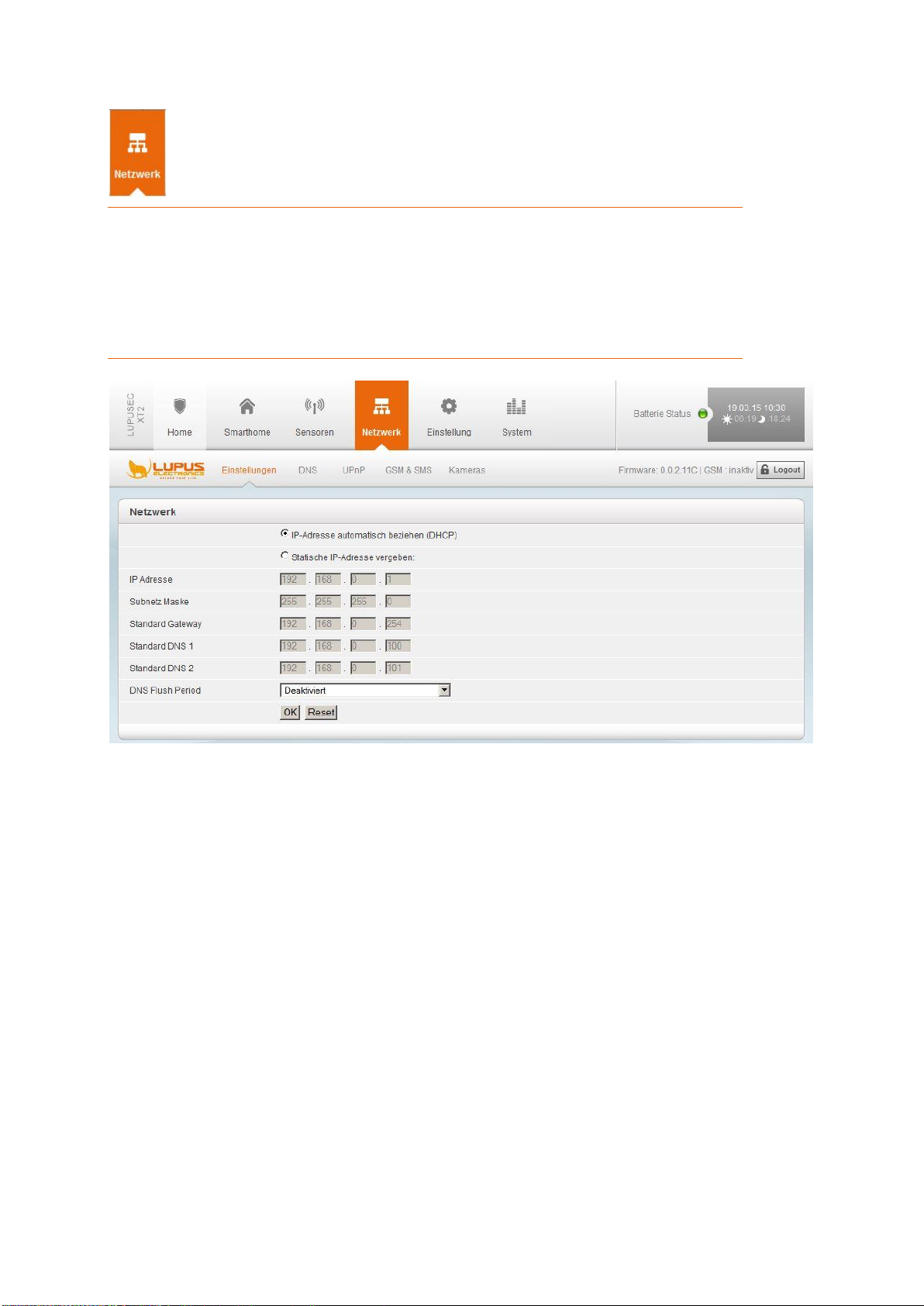

Netzwerk Menü ..................................................................................................................................... 47

Einstellungen ............................................................................................................................ 47

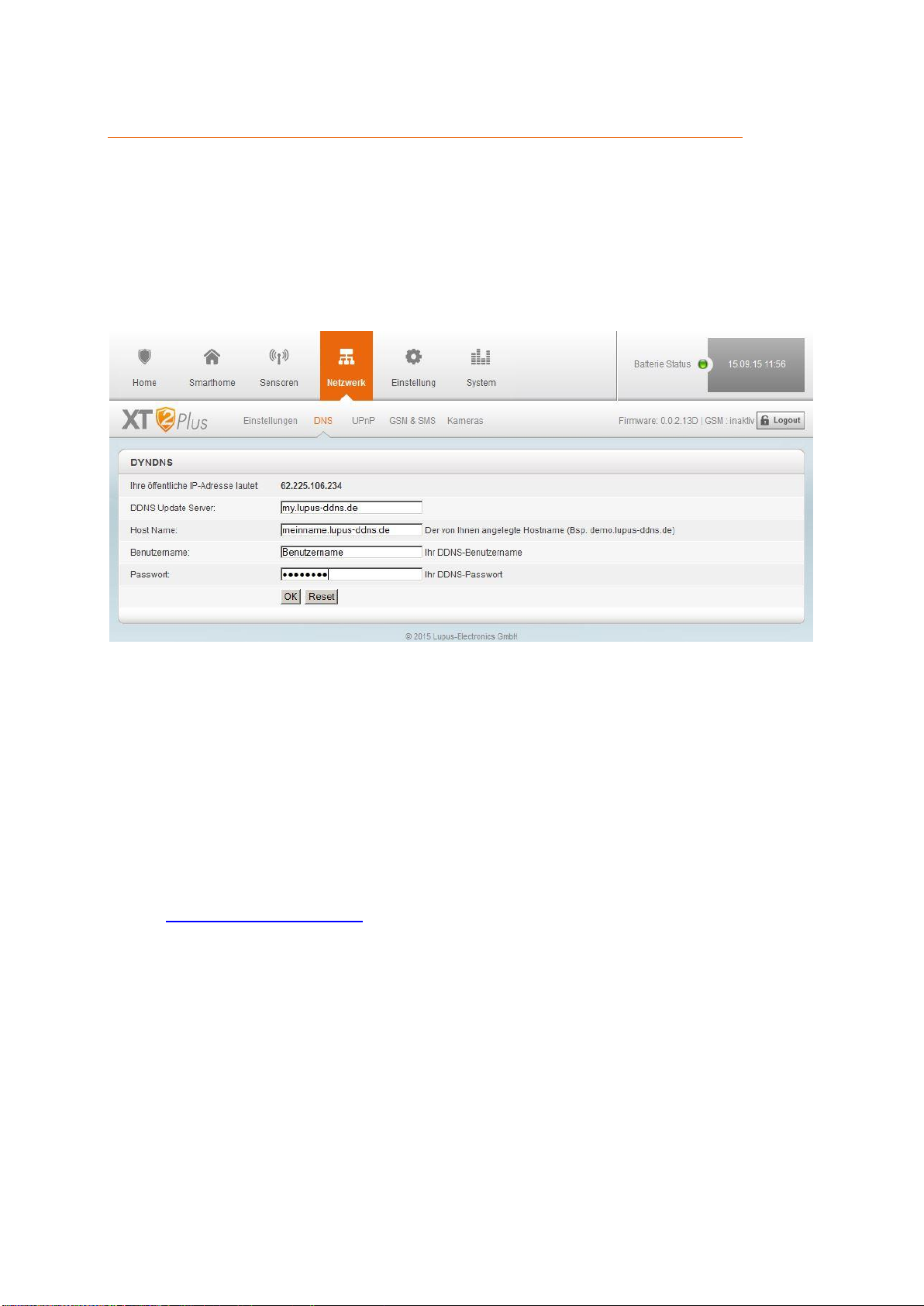

DNS .......................................................................................................................................... 48

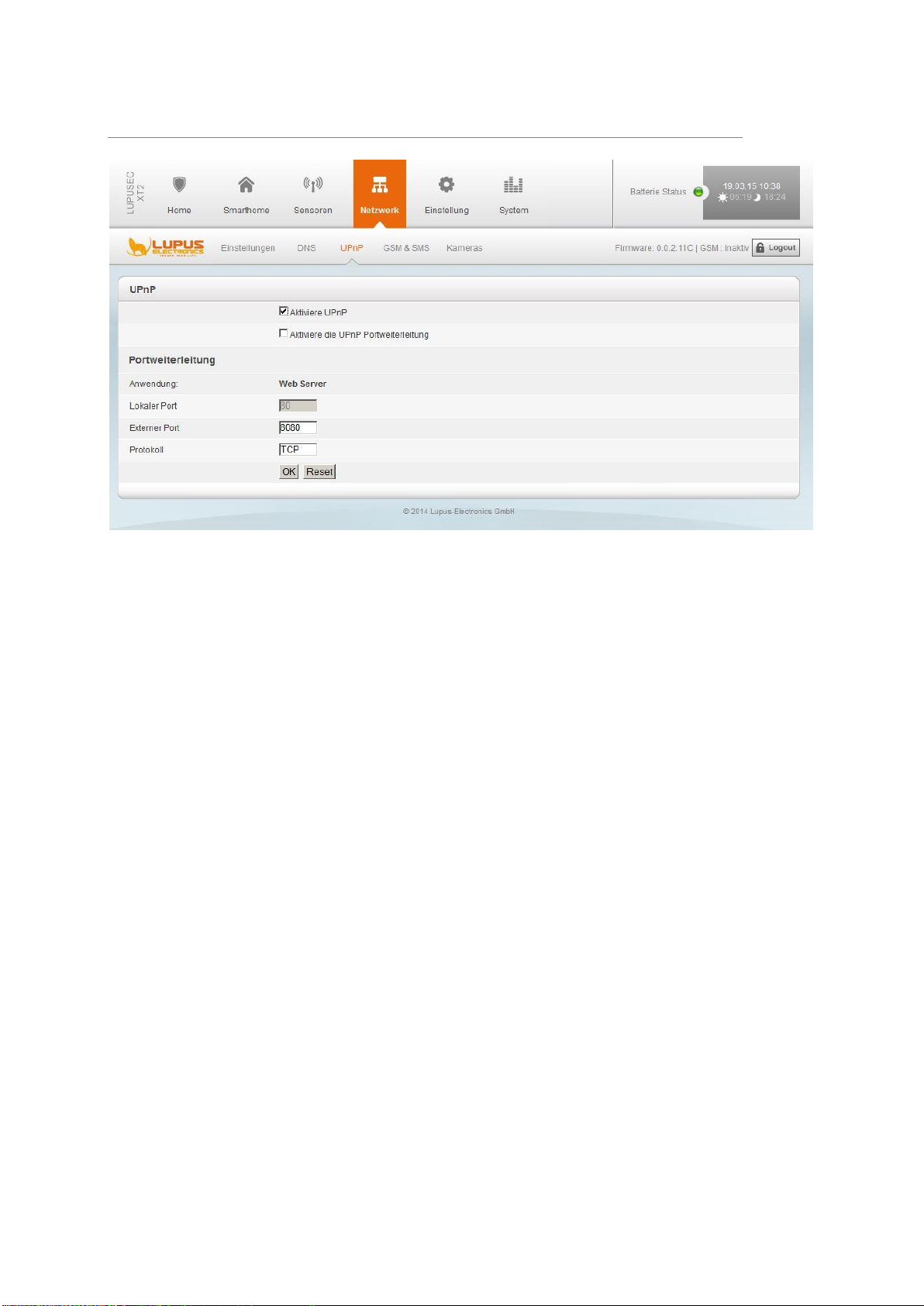

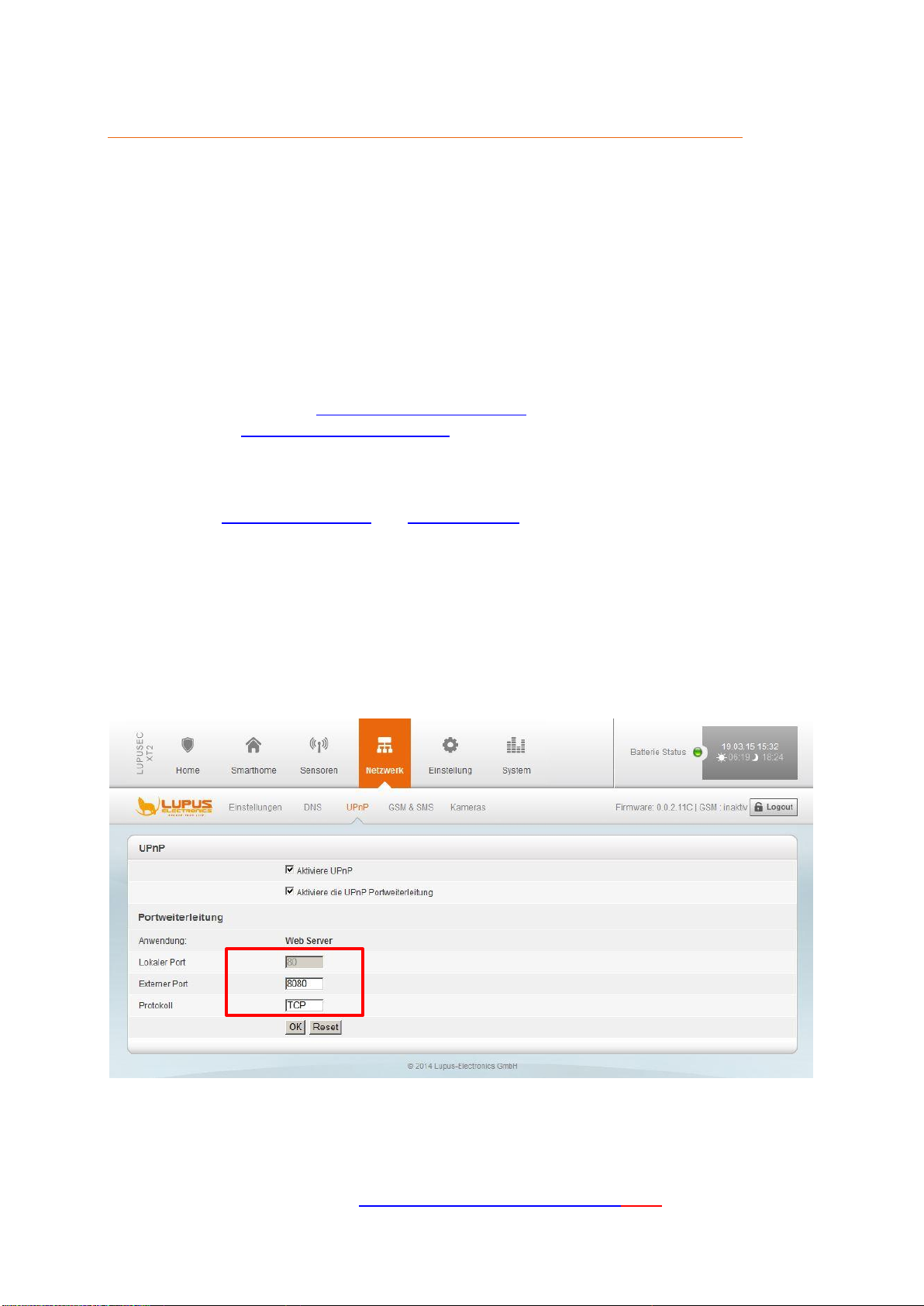

UPnP ......................................................................................................................................... 49

DEUTSCH

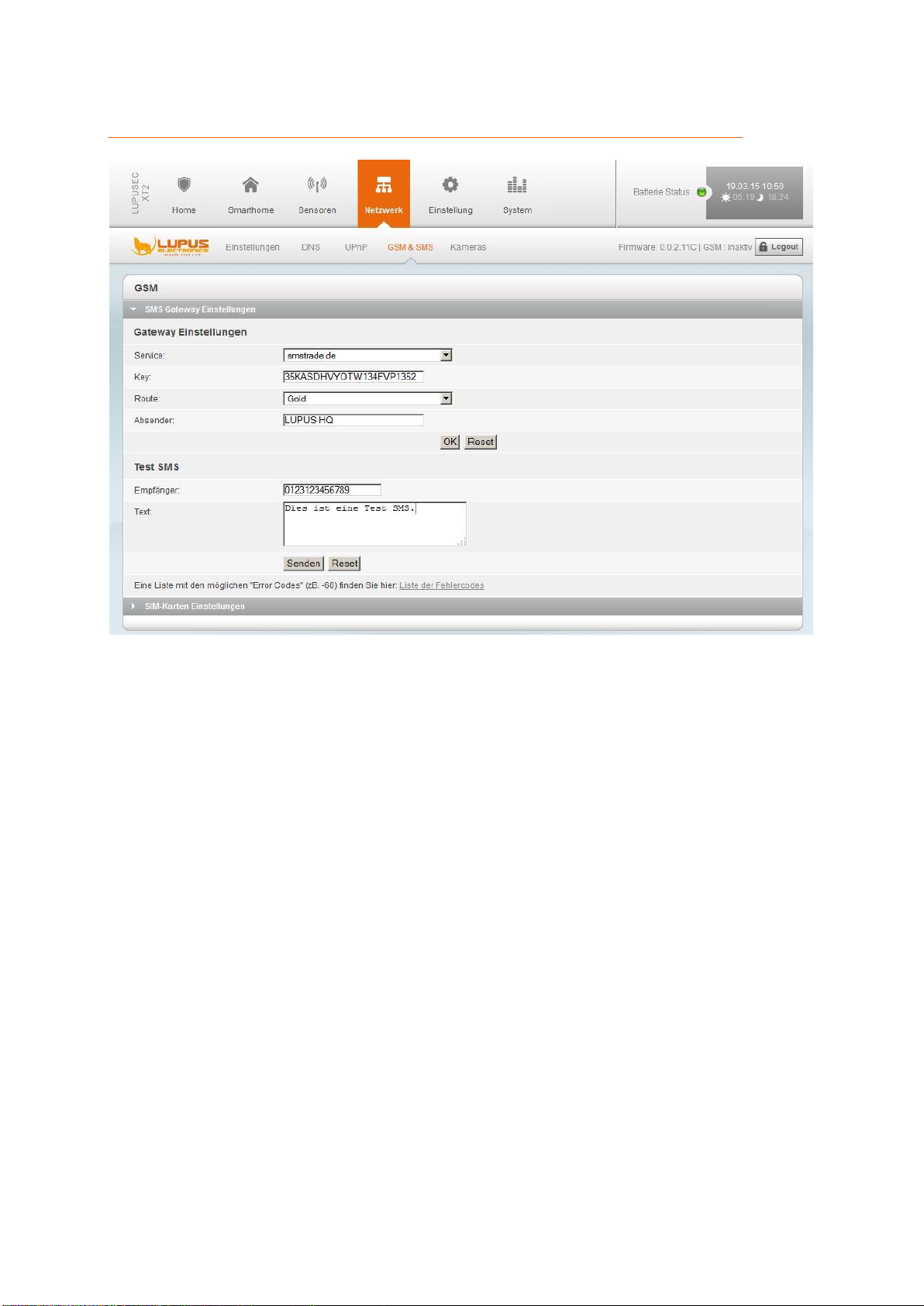

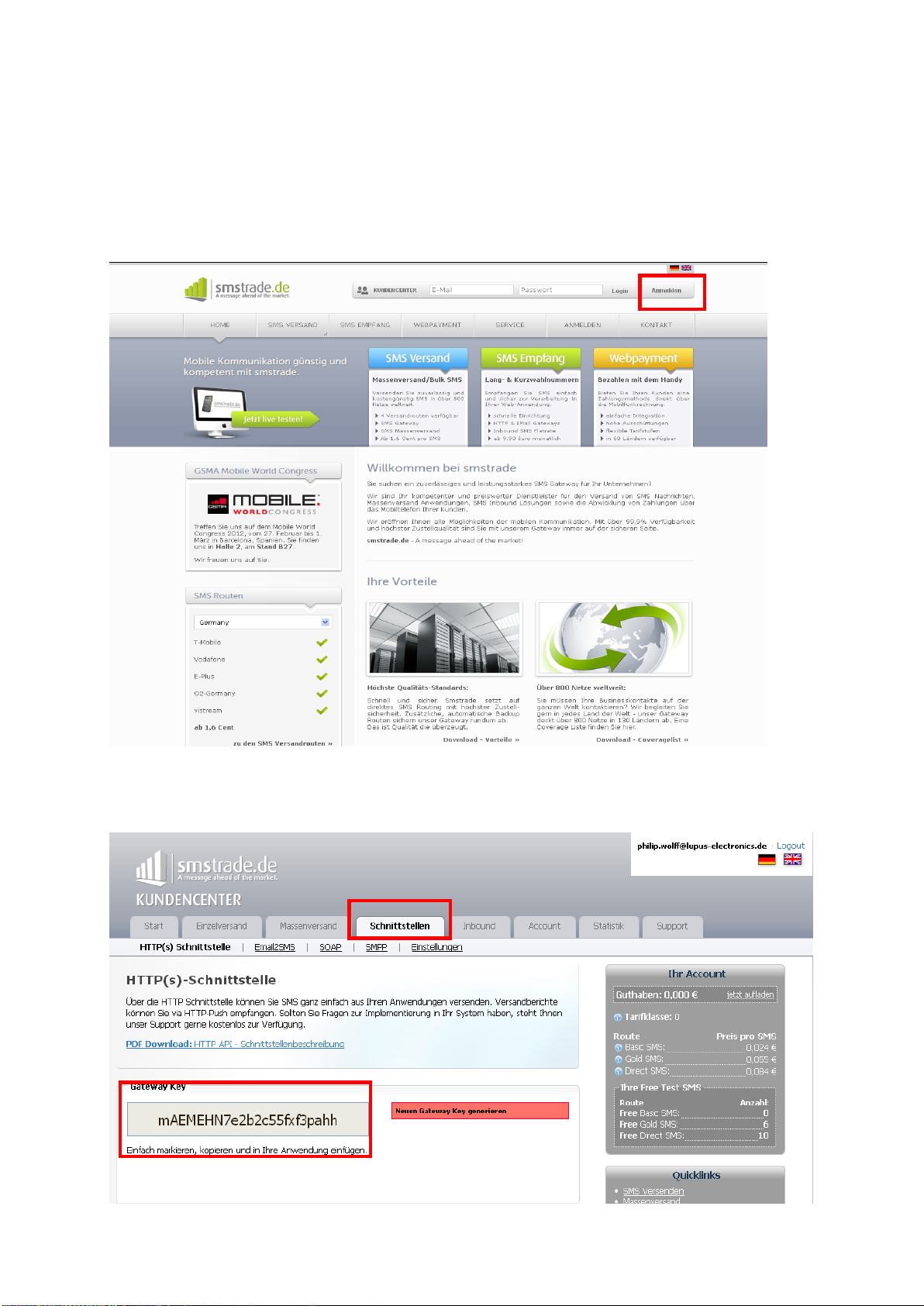

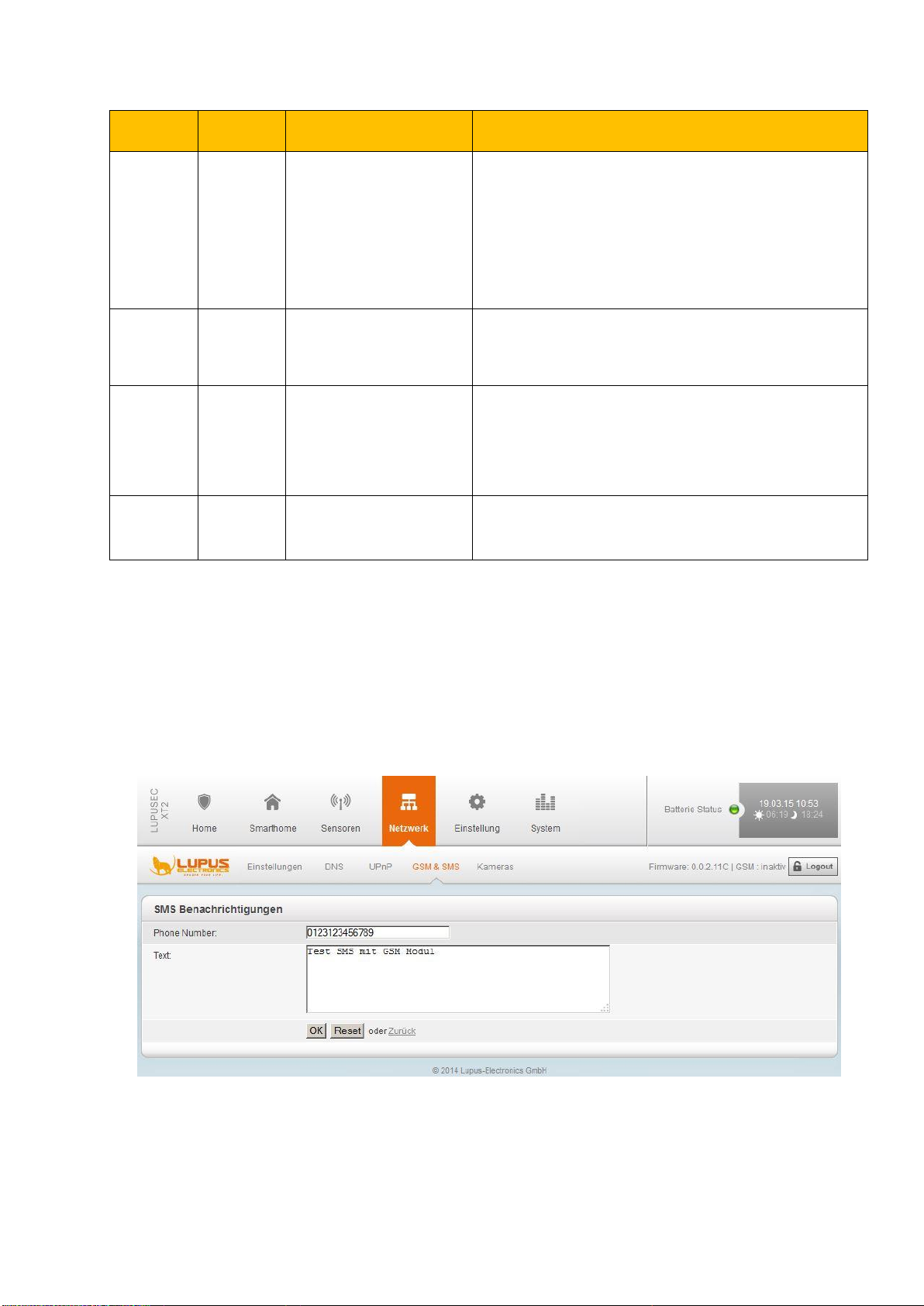

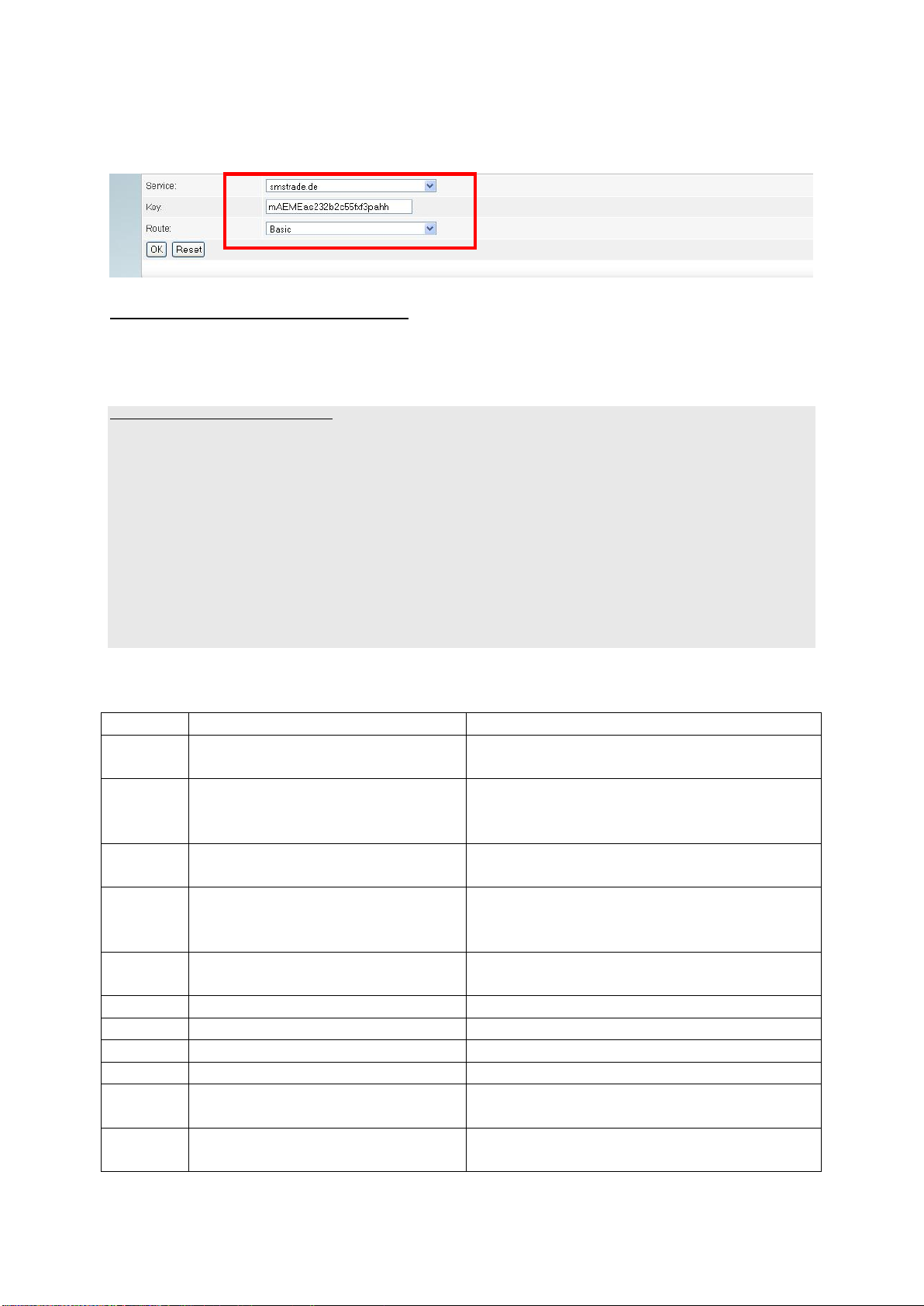

GSM & SMS.............................................................................................................................. 50

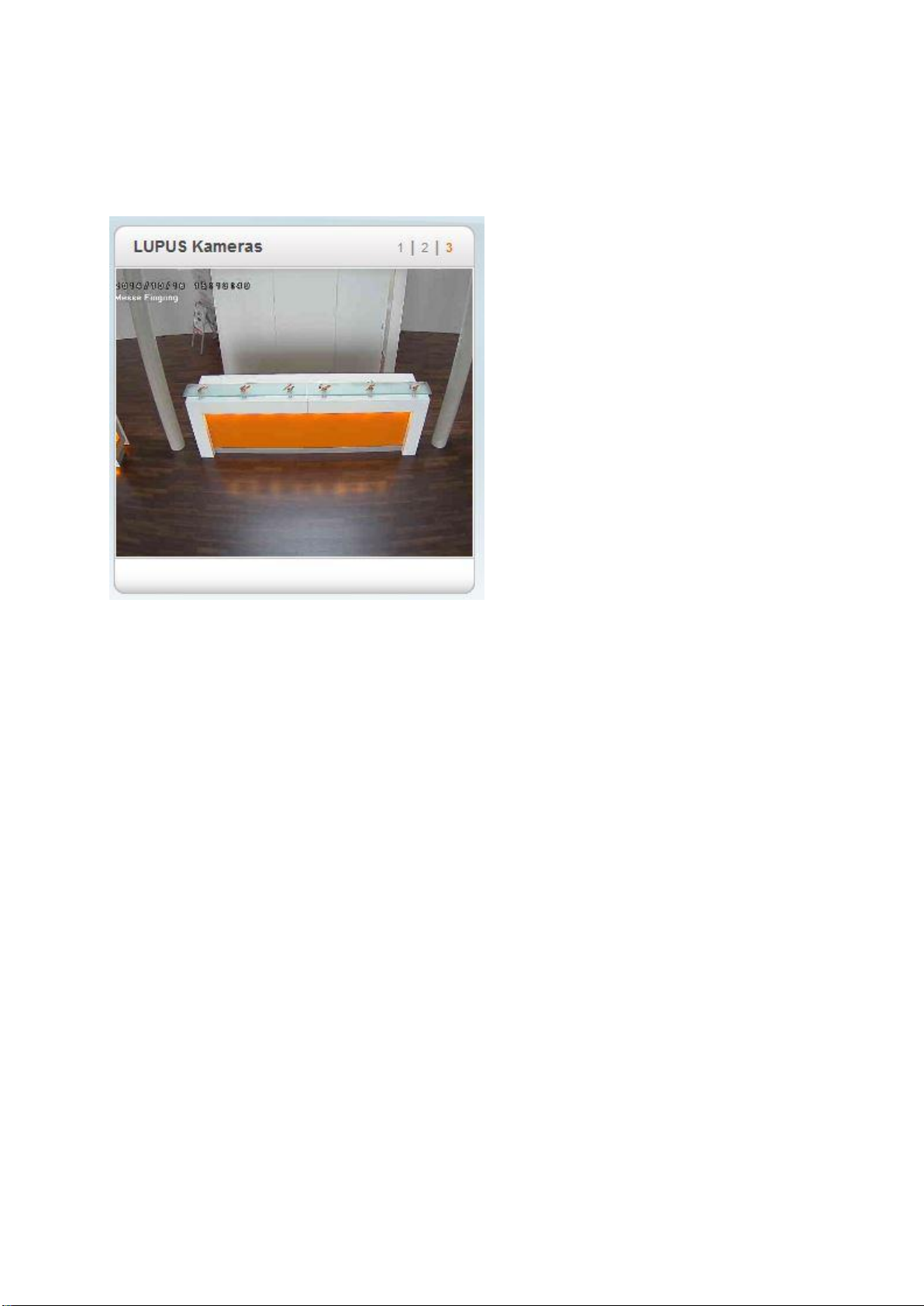

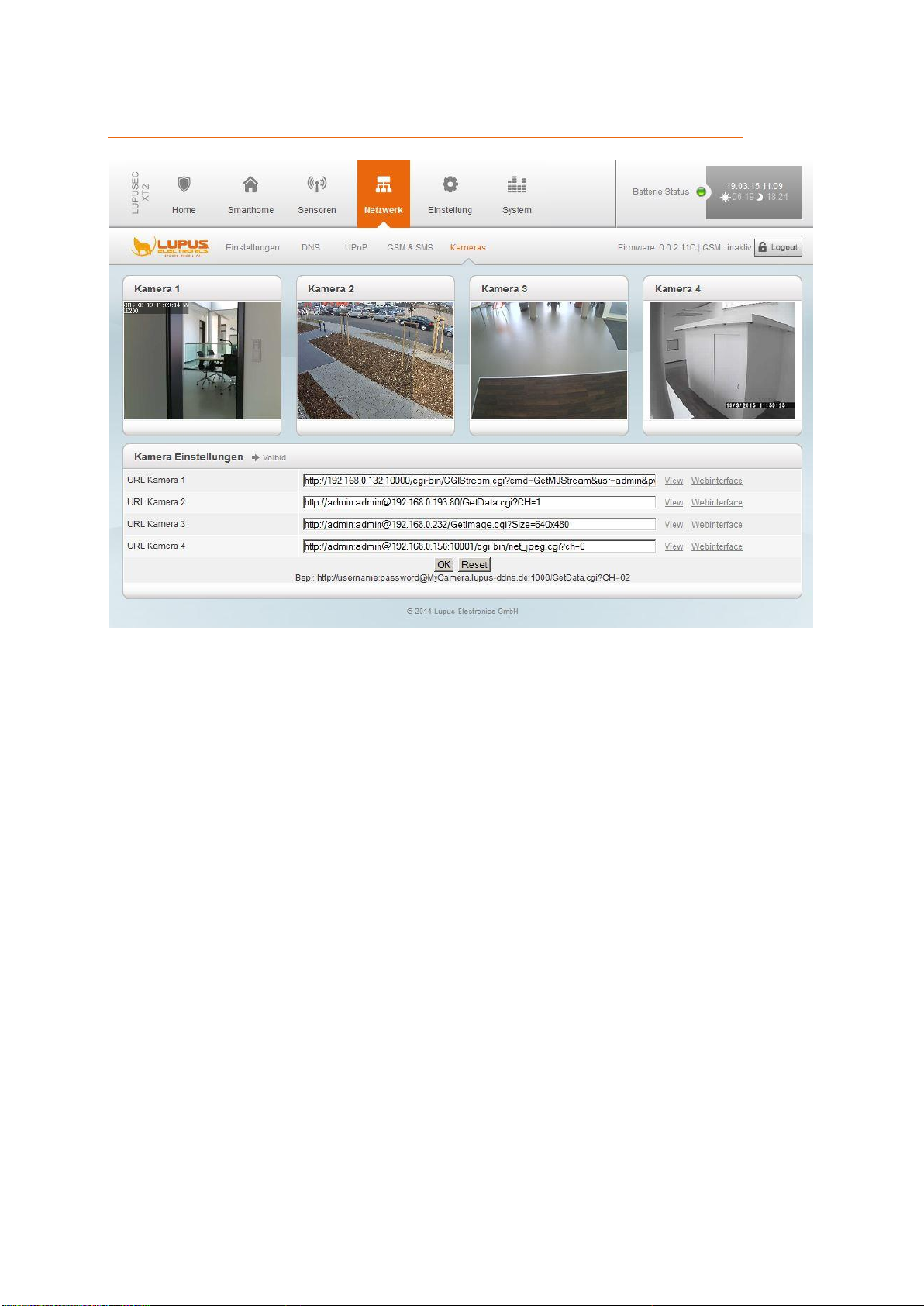

Kameras .................................................................................................................................... 55

Menü Einstellung ................................................................................................................................... 57

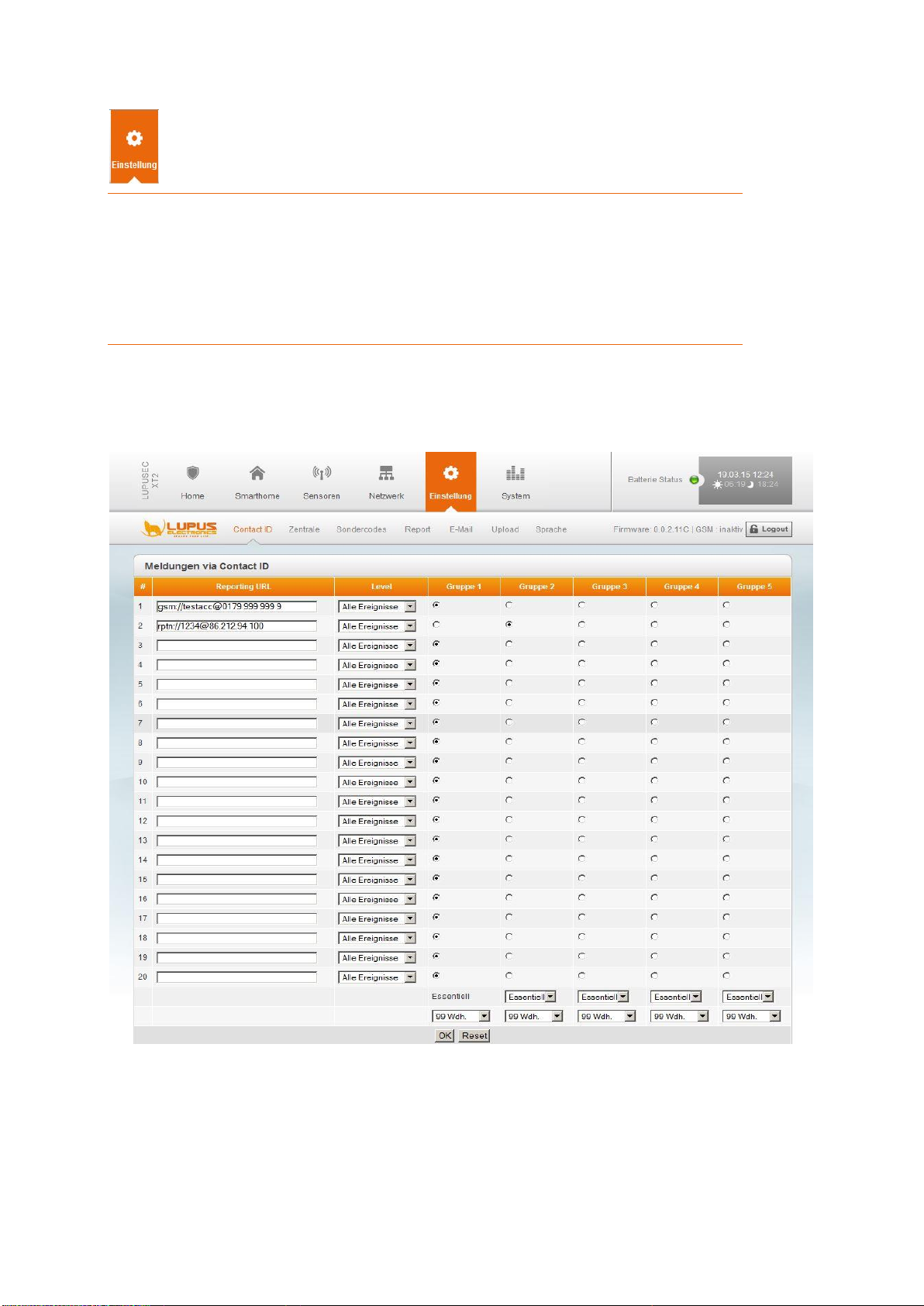

Contact ID ................................................................................................................................. 57

Contact ID Syntax .................................................................................................................................. 59

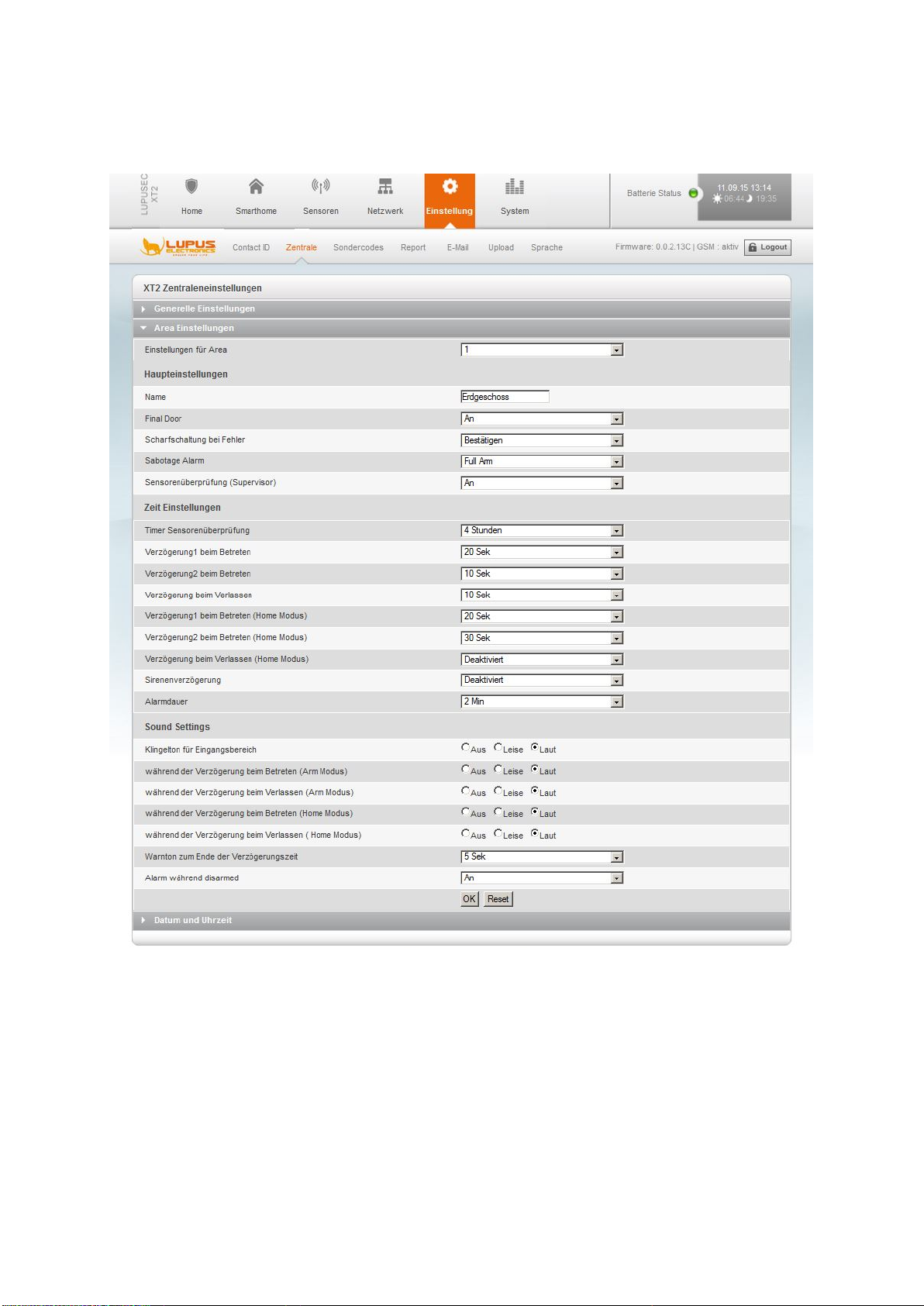

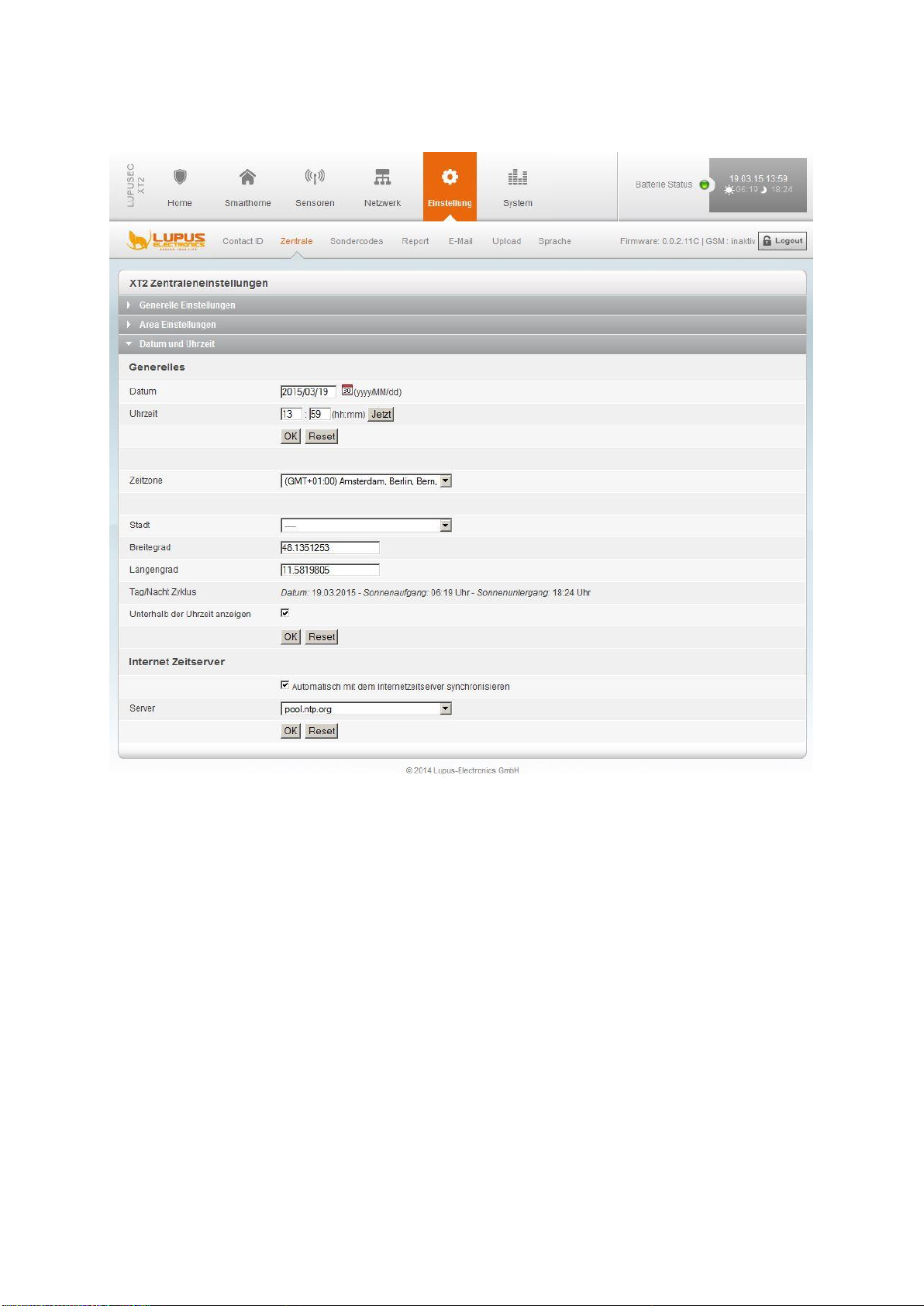

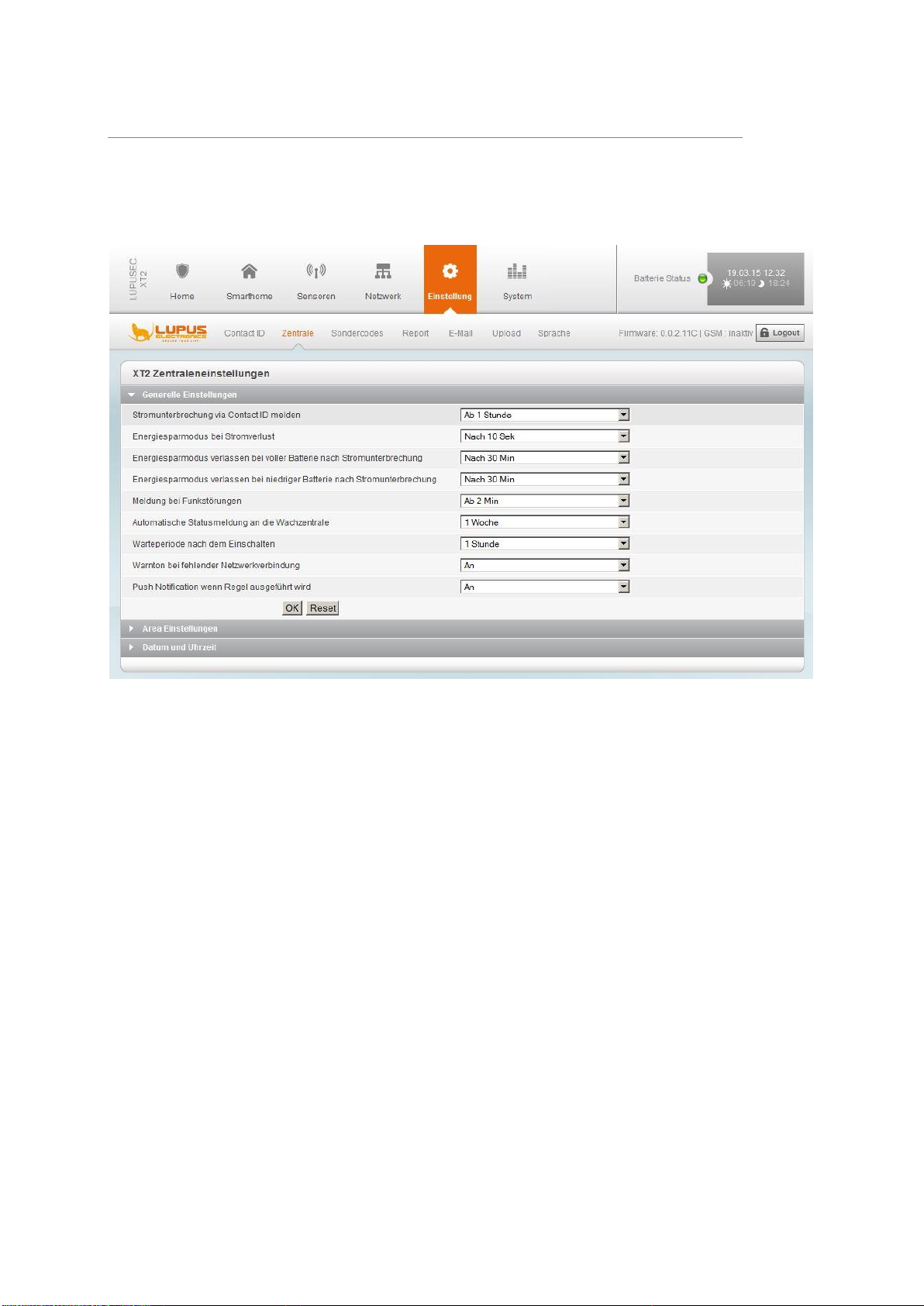

Zentrale ..................................................................................................................................... 61

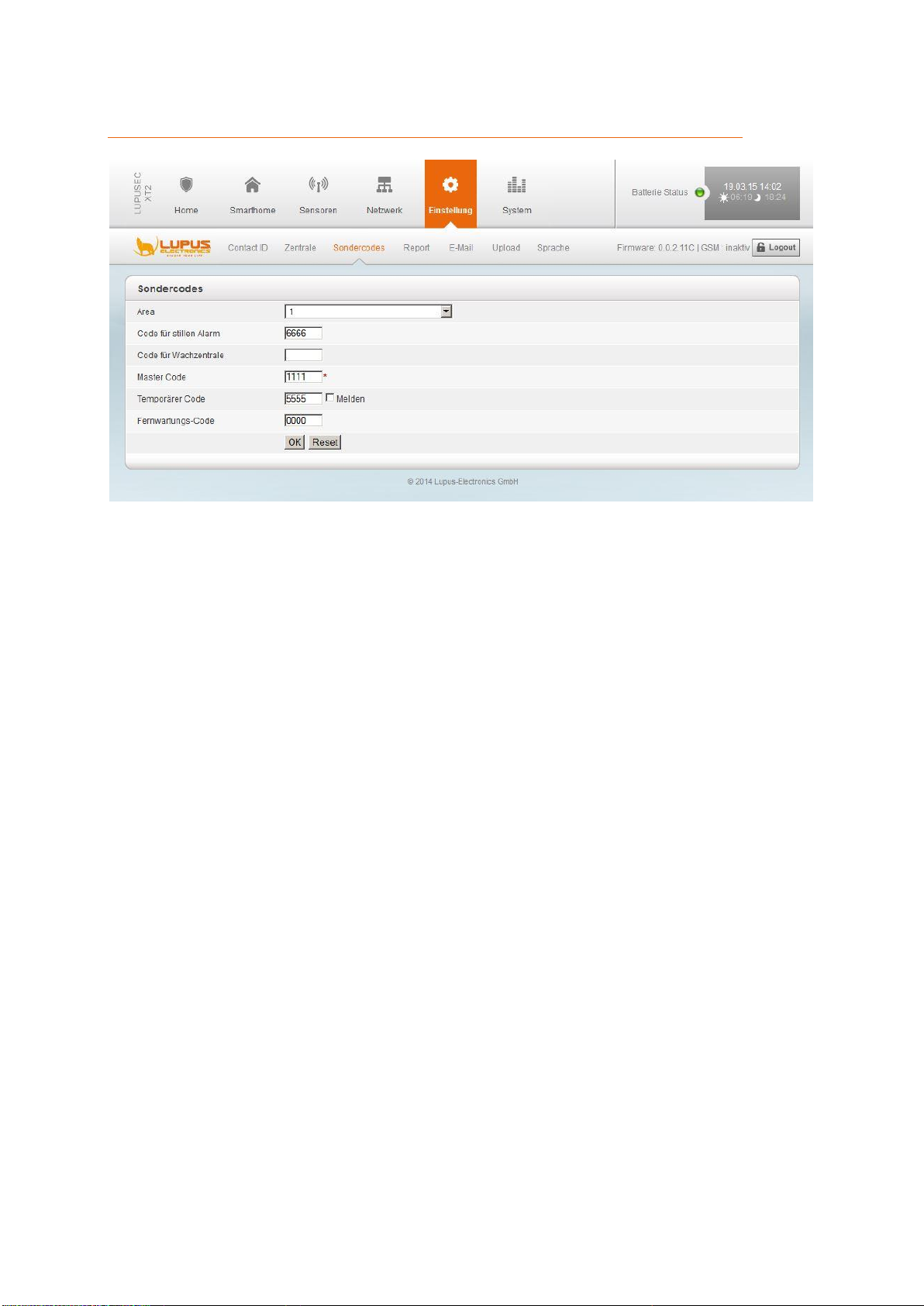

Sondercodes ............................................................................................................................. 69

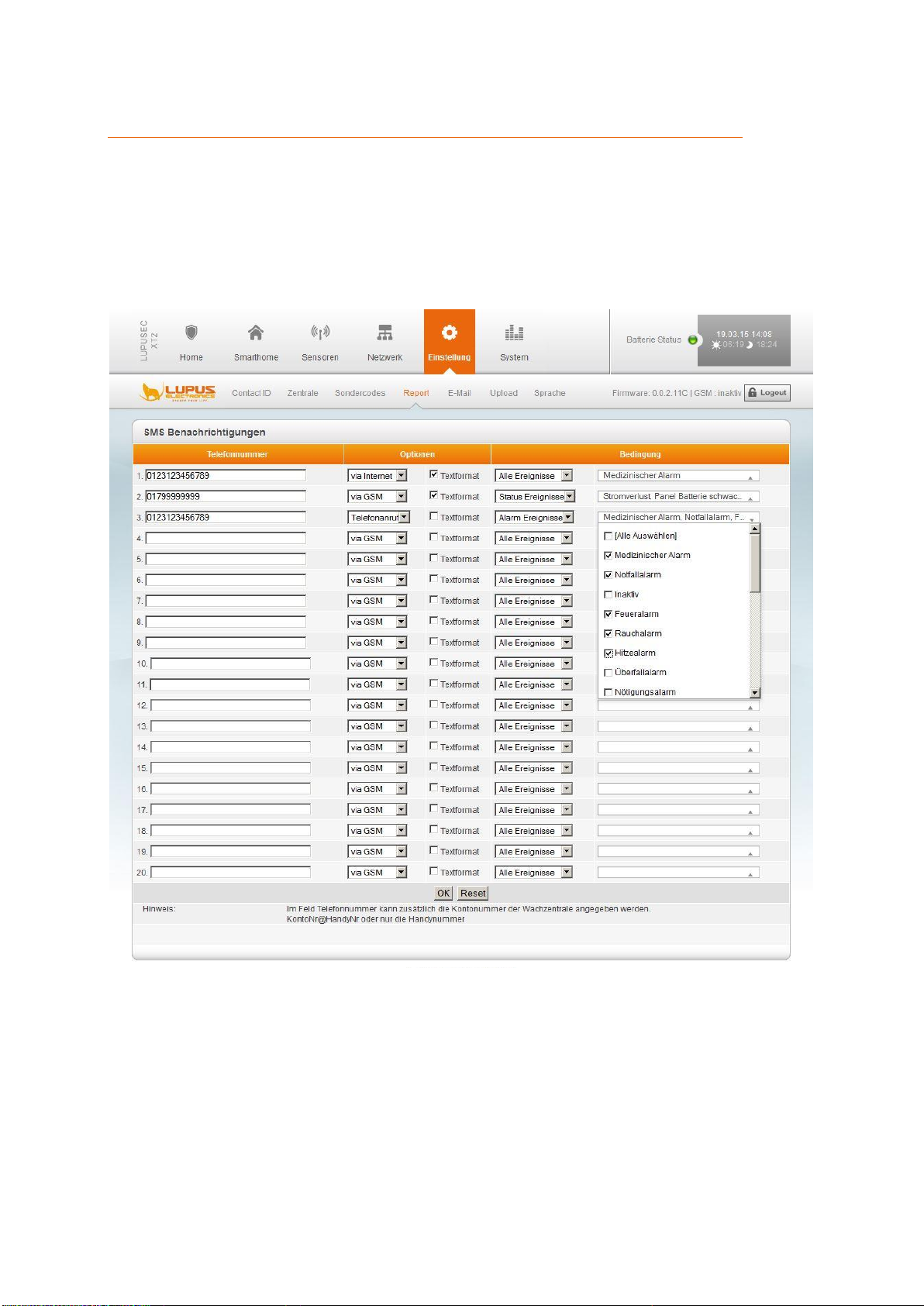

Report ....................................................................................................................................... 70

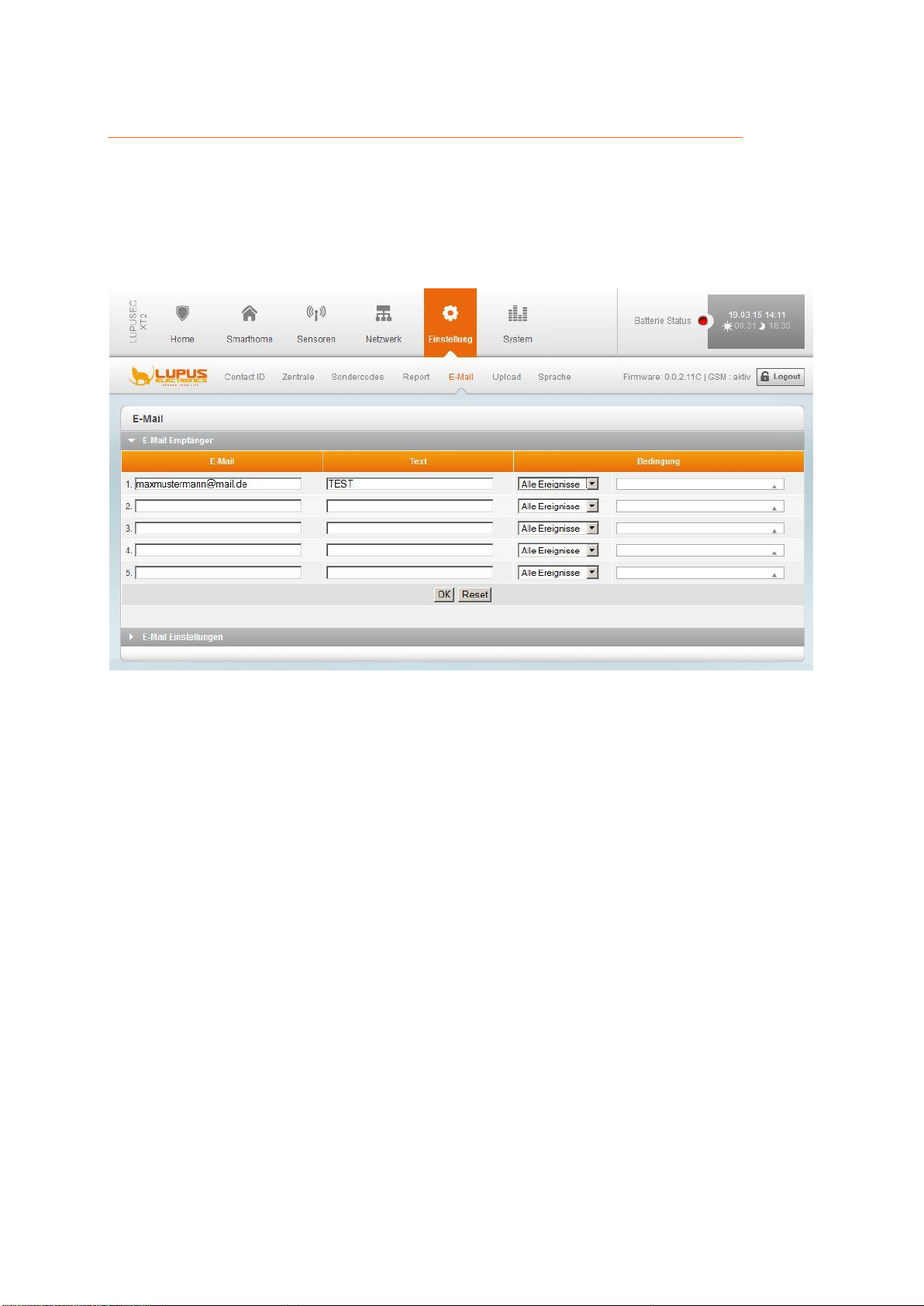

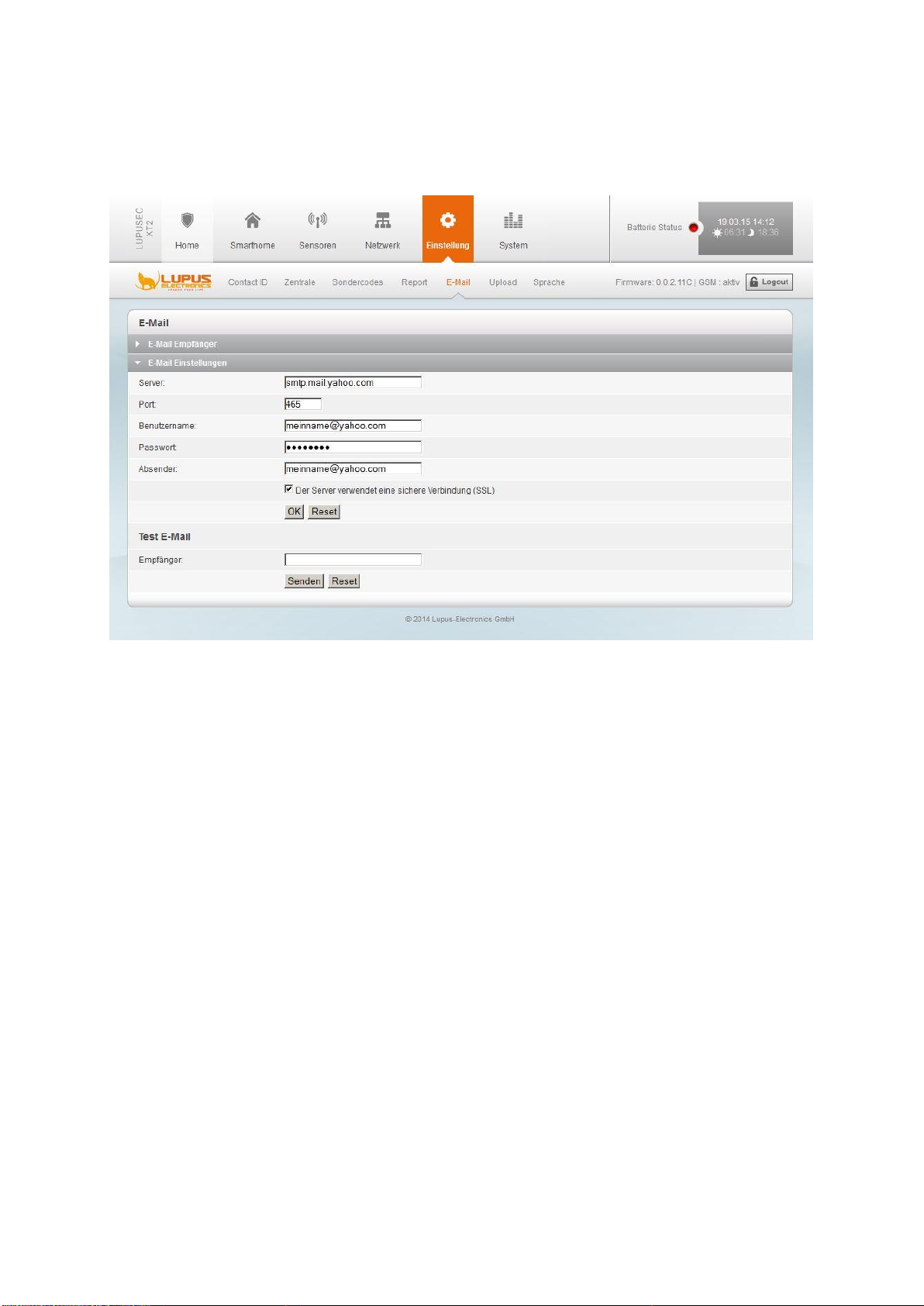

E-Mail ........................................................................................................................................ 72

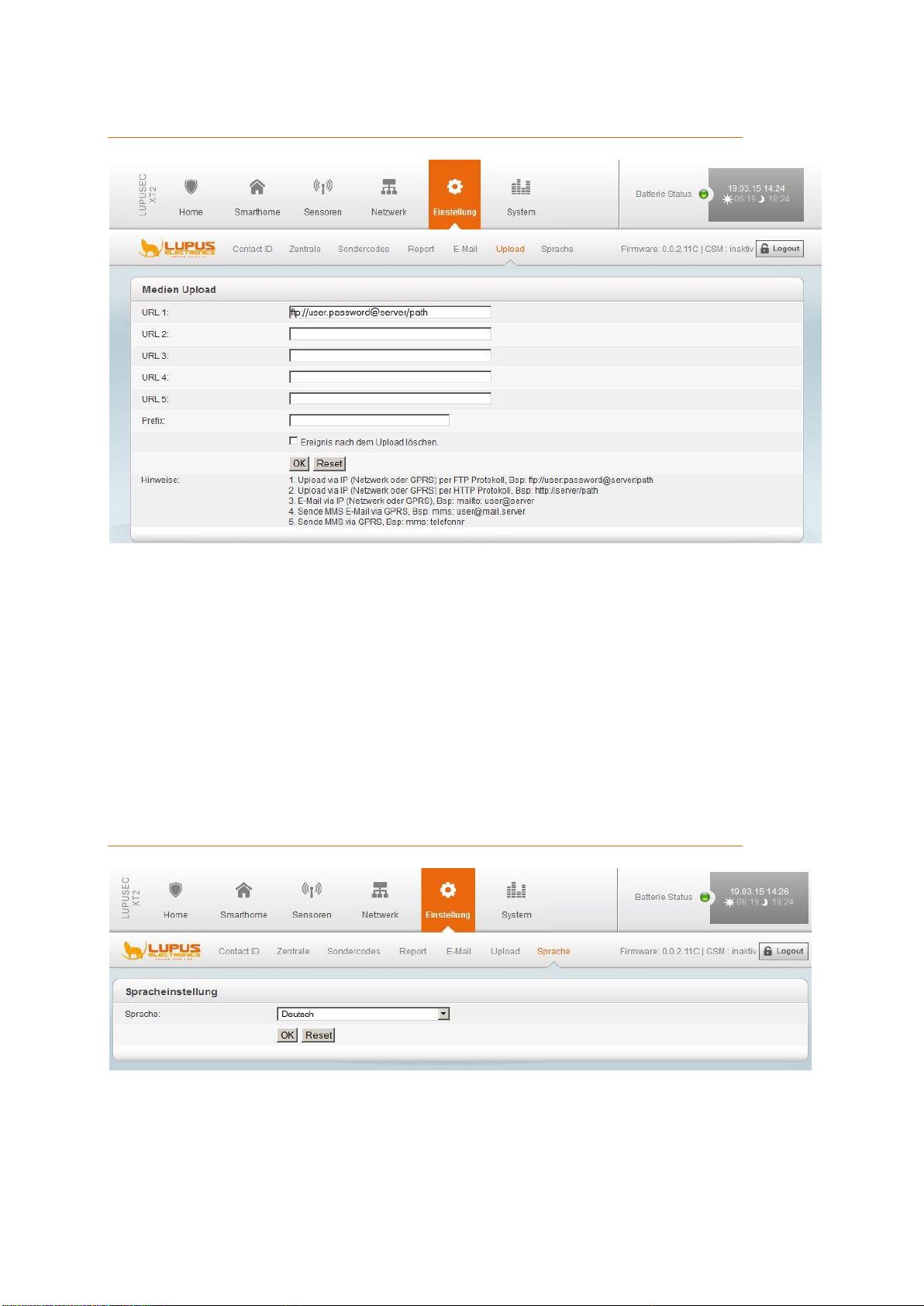

Upload ....................................................................................................................................... 75

Sprache ..................................................................................................................................... 75

System Menü ........................................................................................................................................ 76

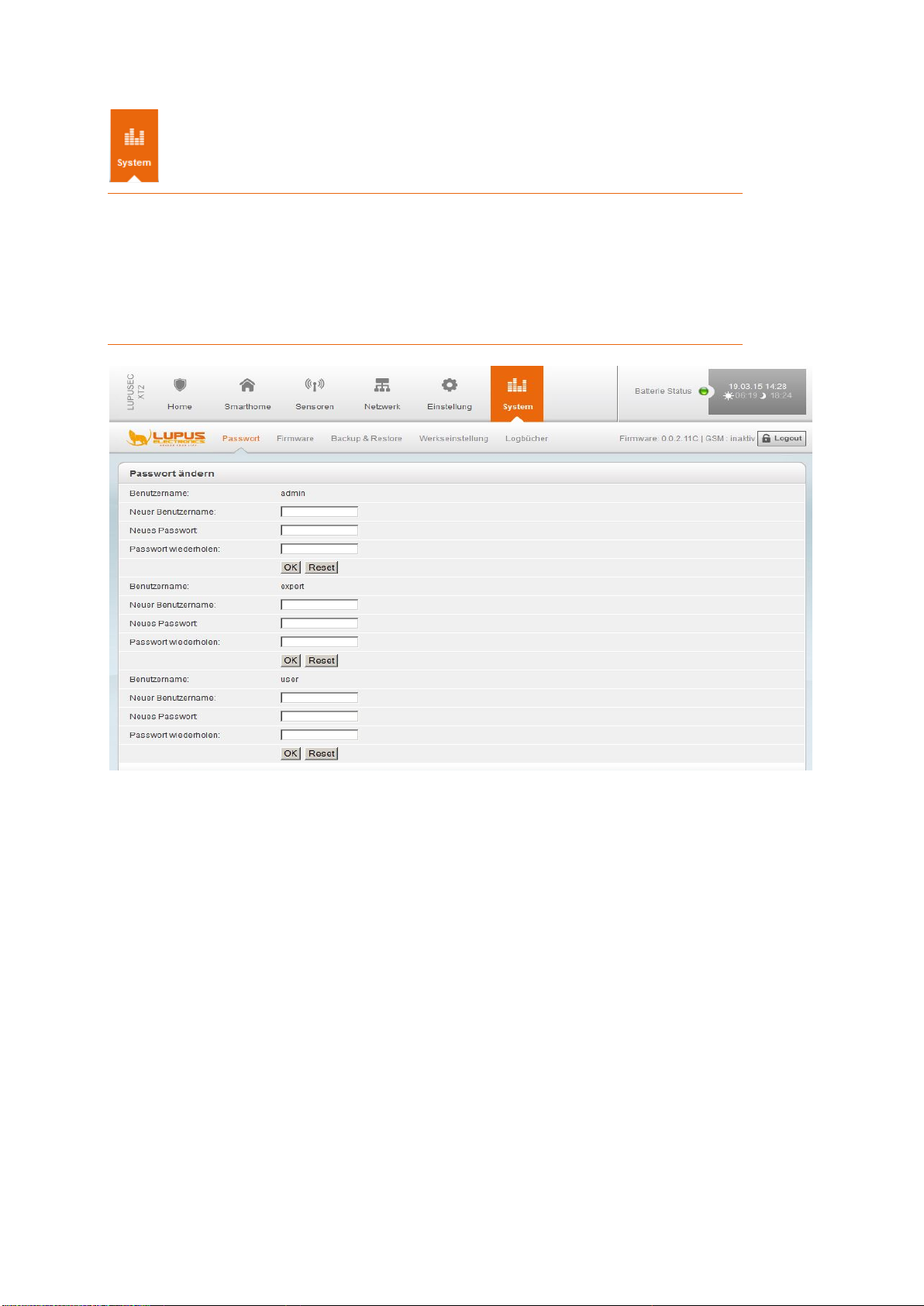

Passwort ................................................................................................................................... 76

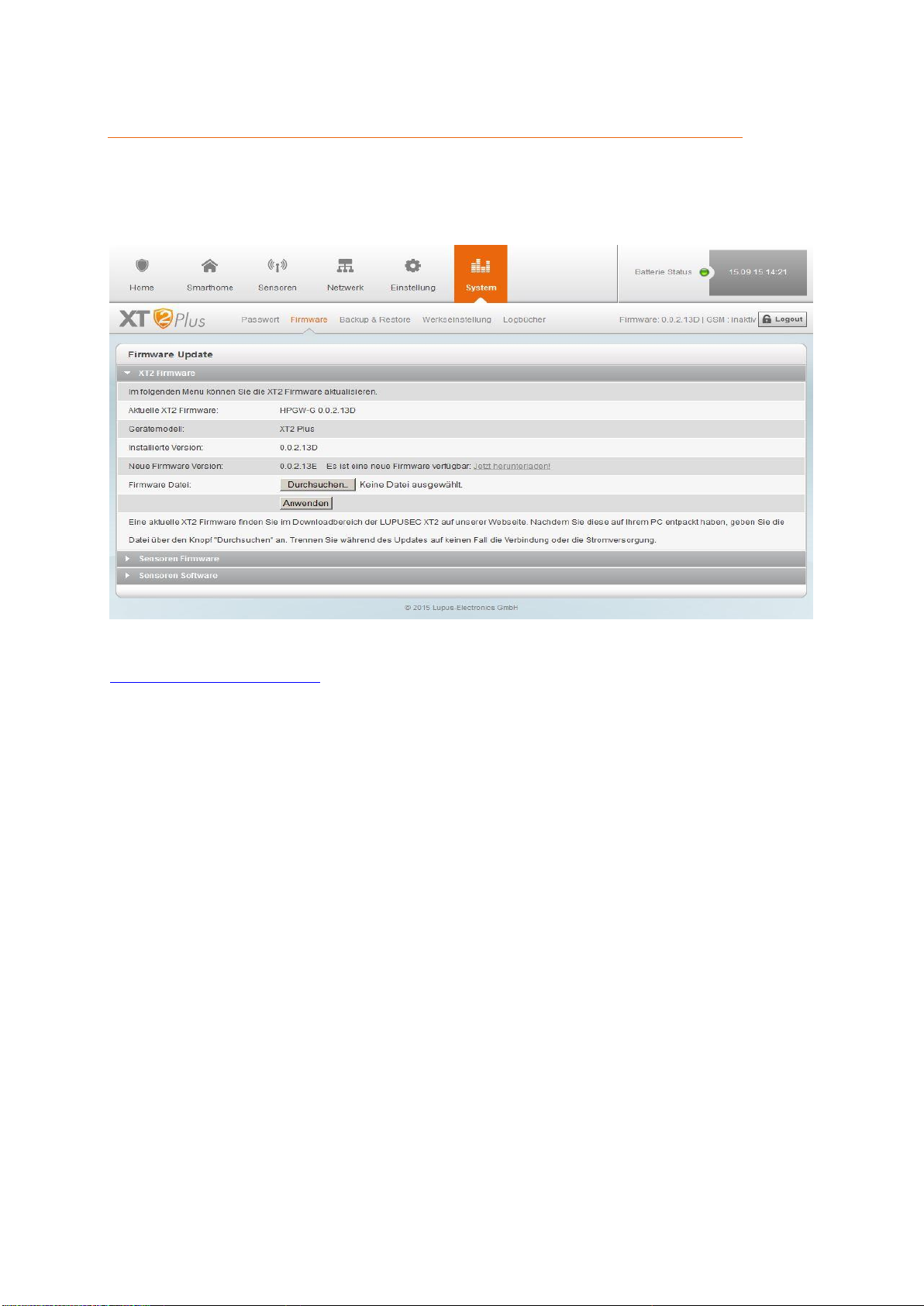

Firmware ................................................................................................................................... 77

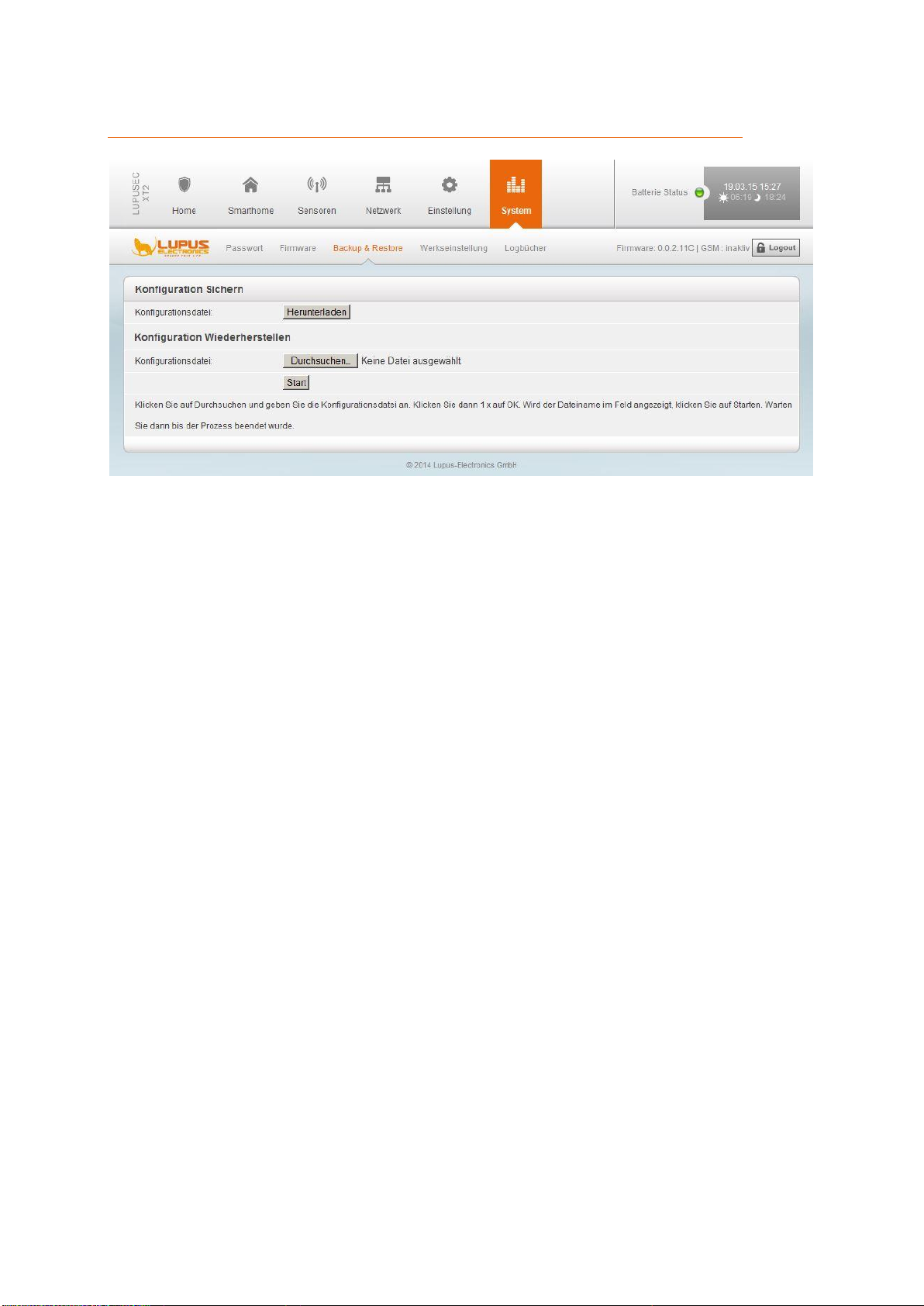

Backup &Restore ...................................................................................................................... 78

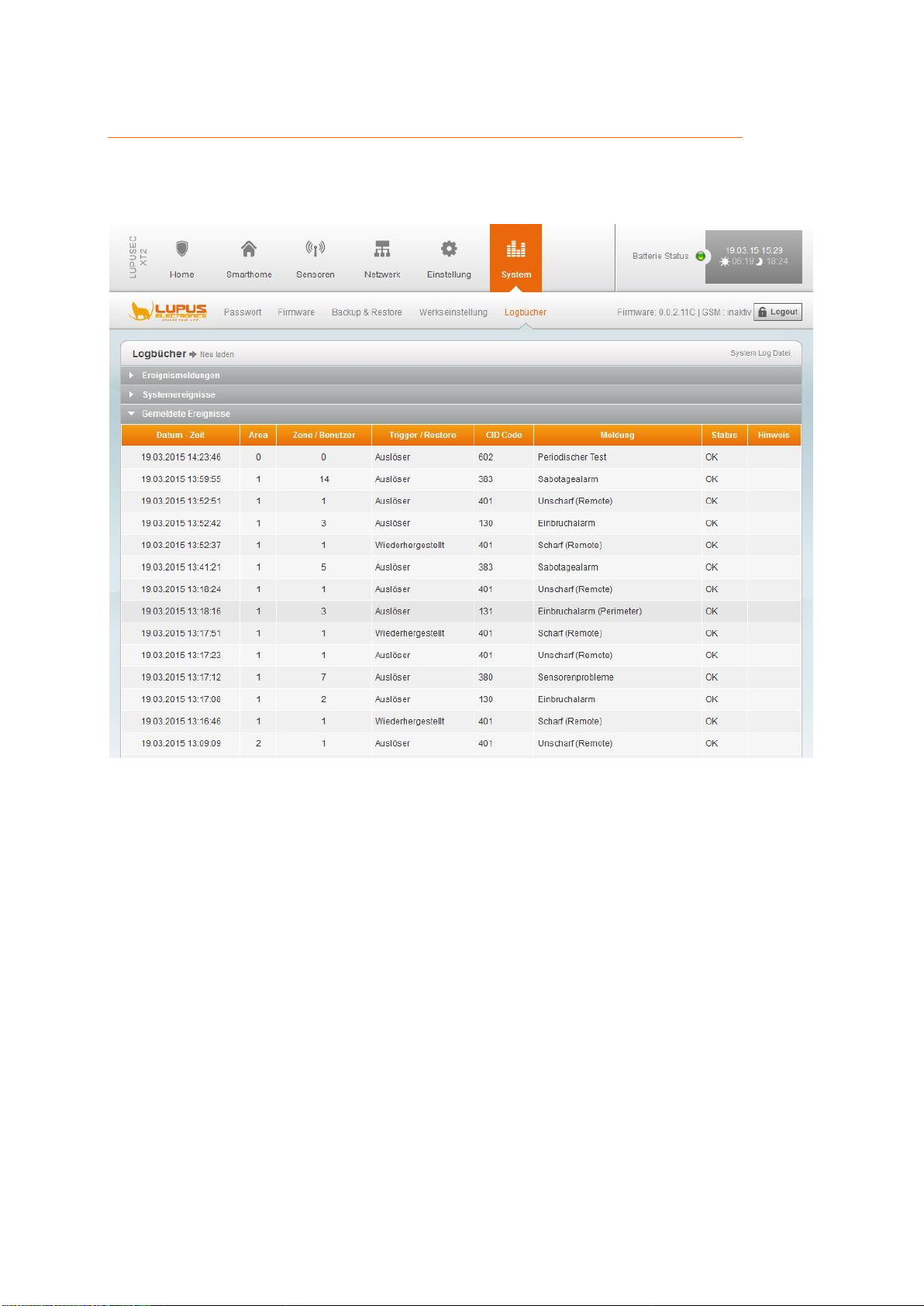

Logbücher ................................................................................................................................. 79

Fernzugriff über das Internet ................................................................................................................. 80

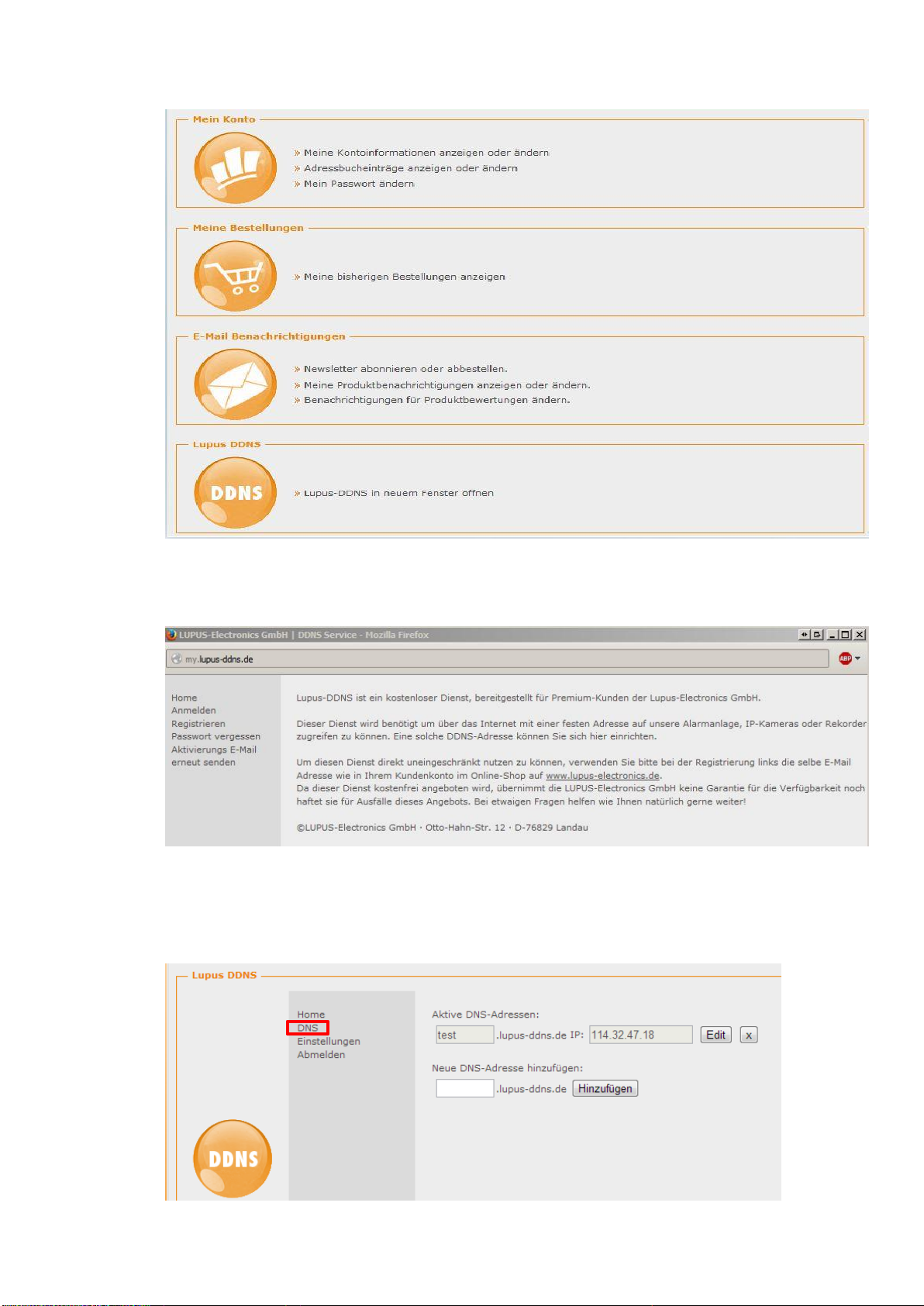

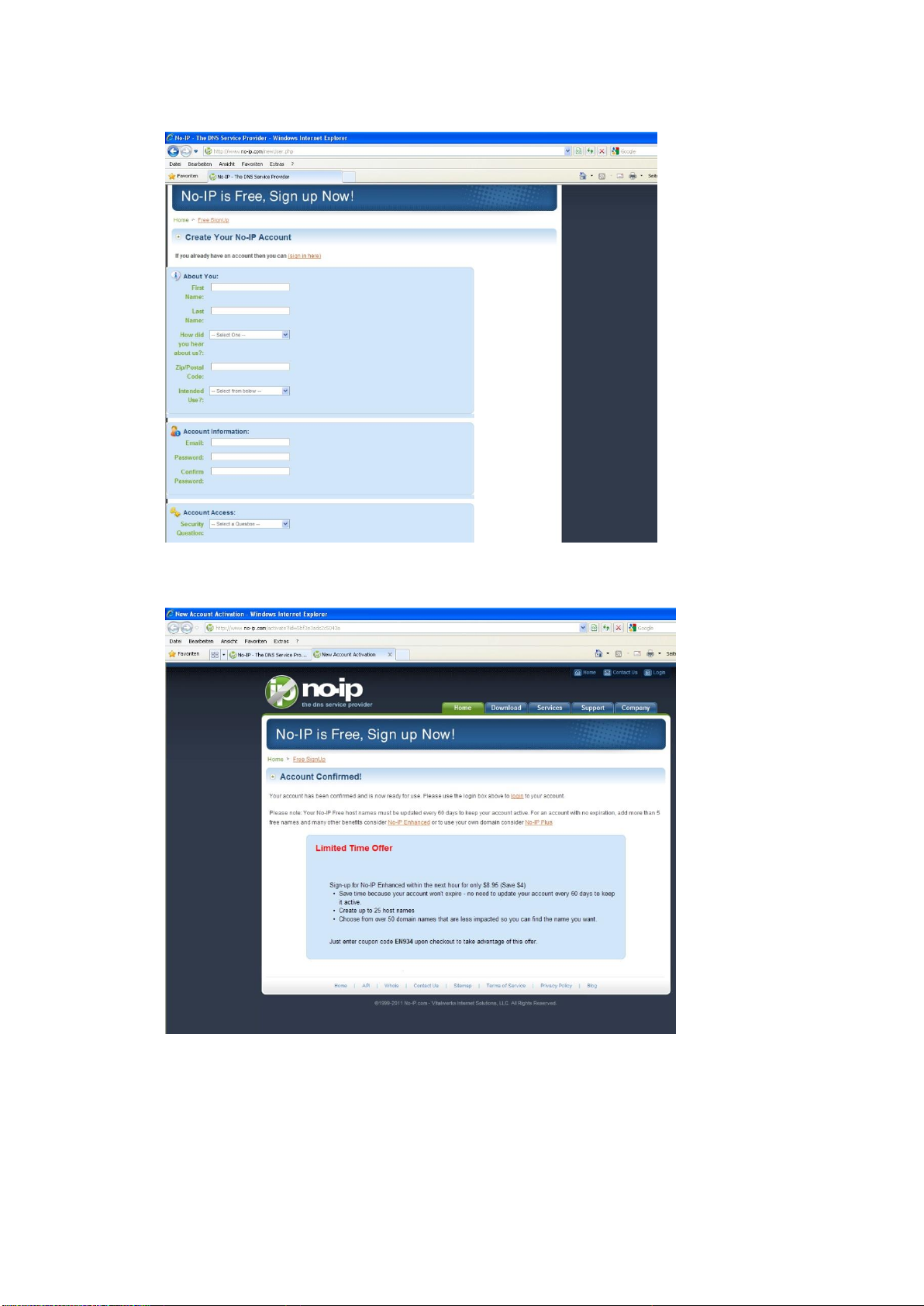

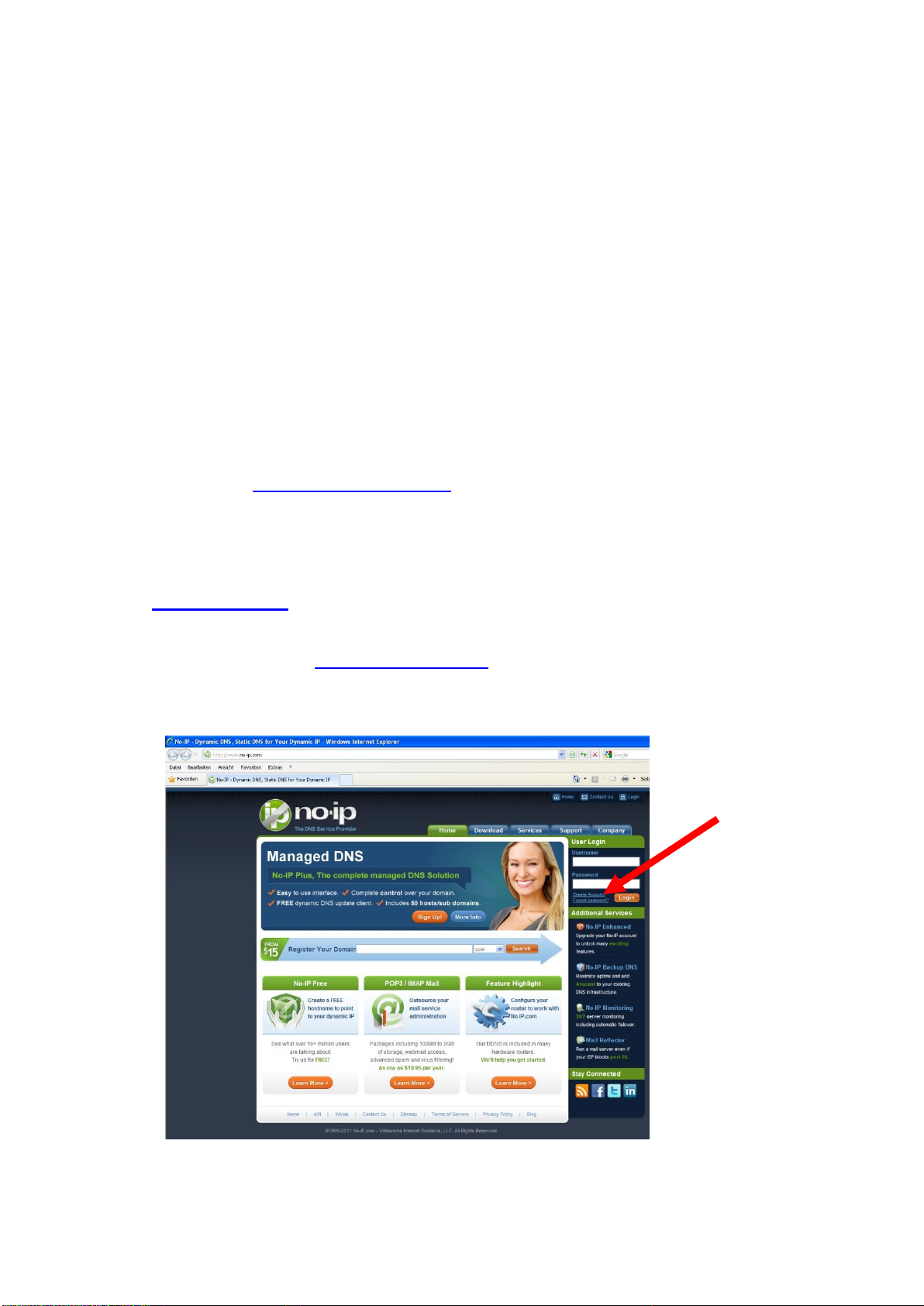

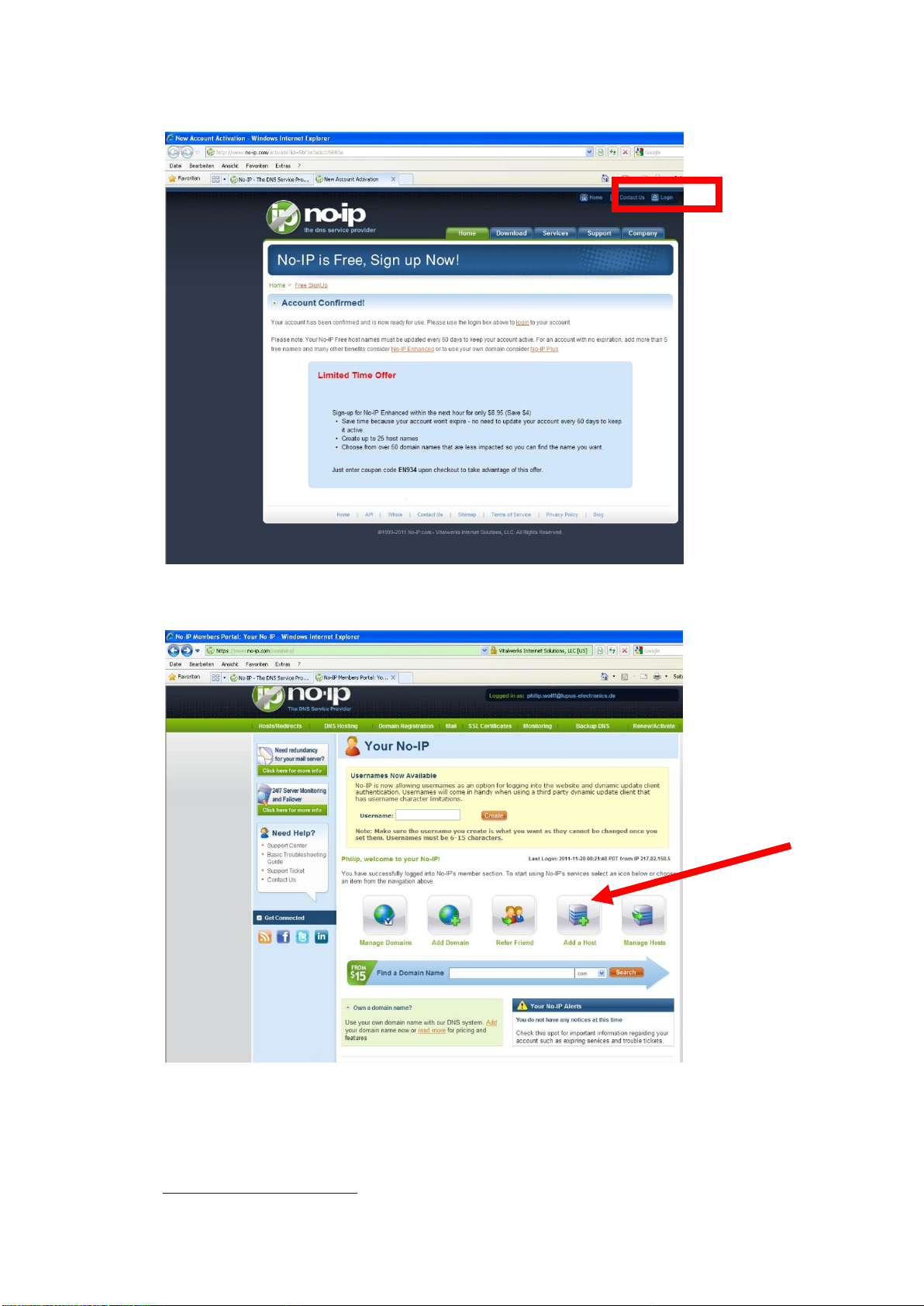

Dynamic DNS-Konto erstellen .................................................................................................. 82

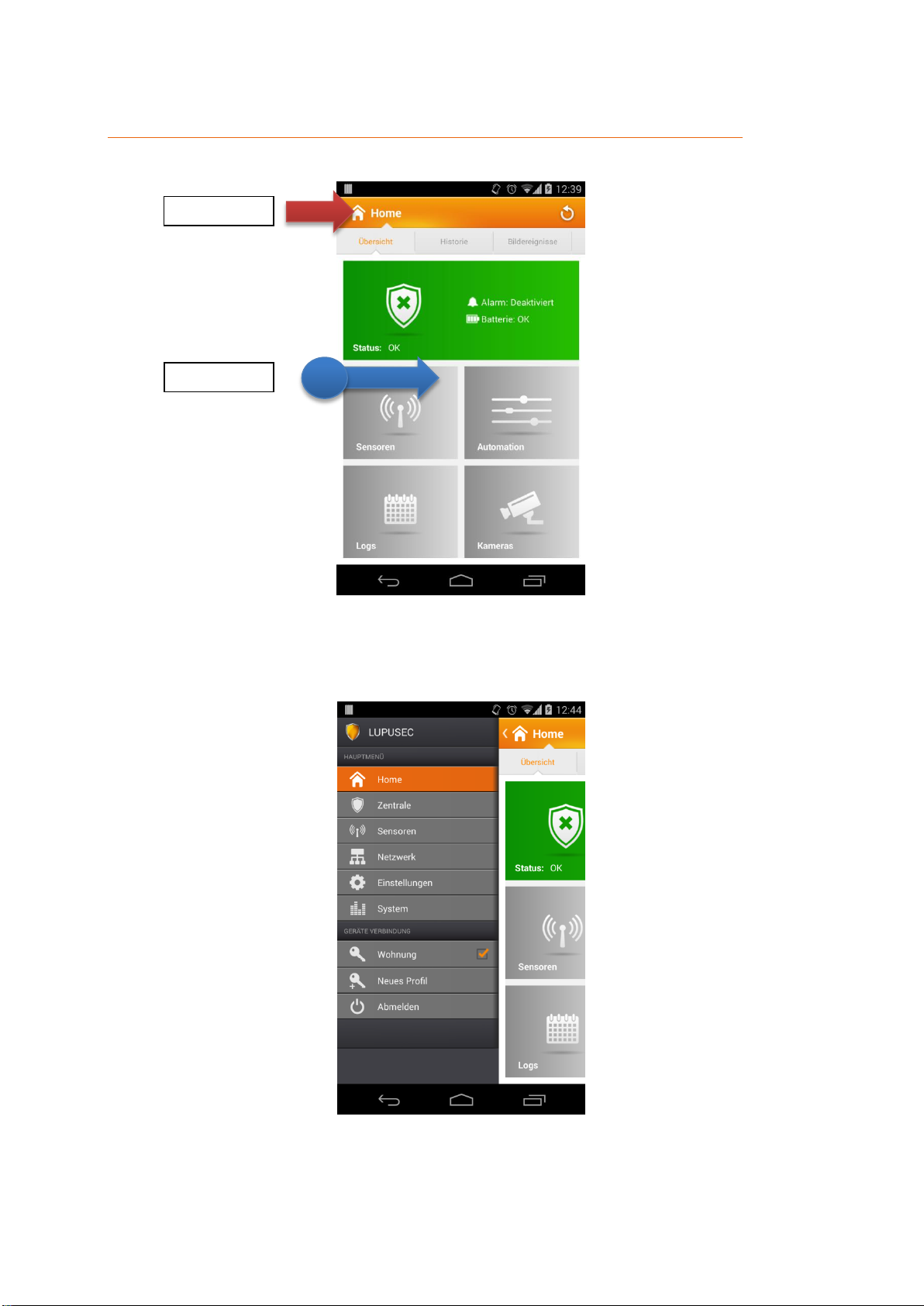

Zugriff mit der LUPUSEC- App (für Android + iOS) .................................................................. 87

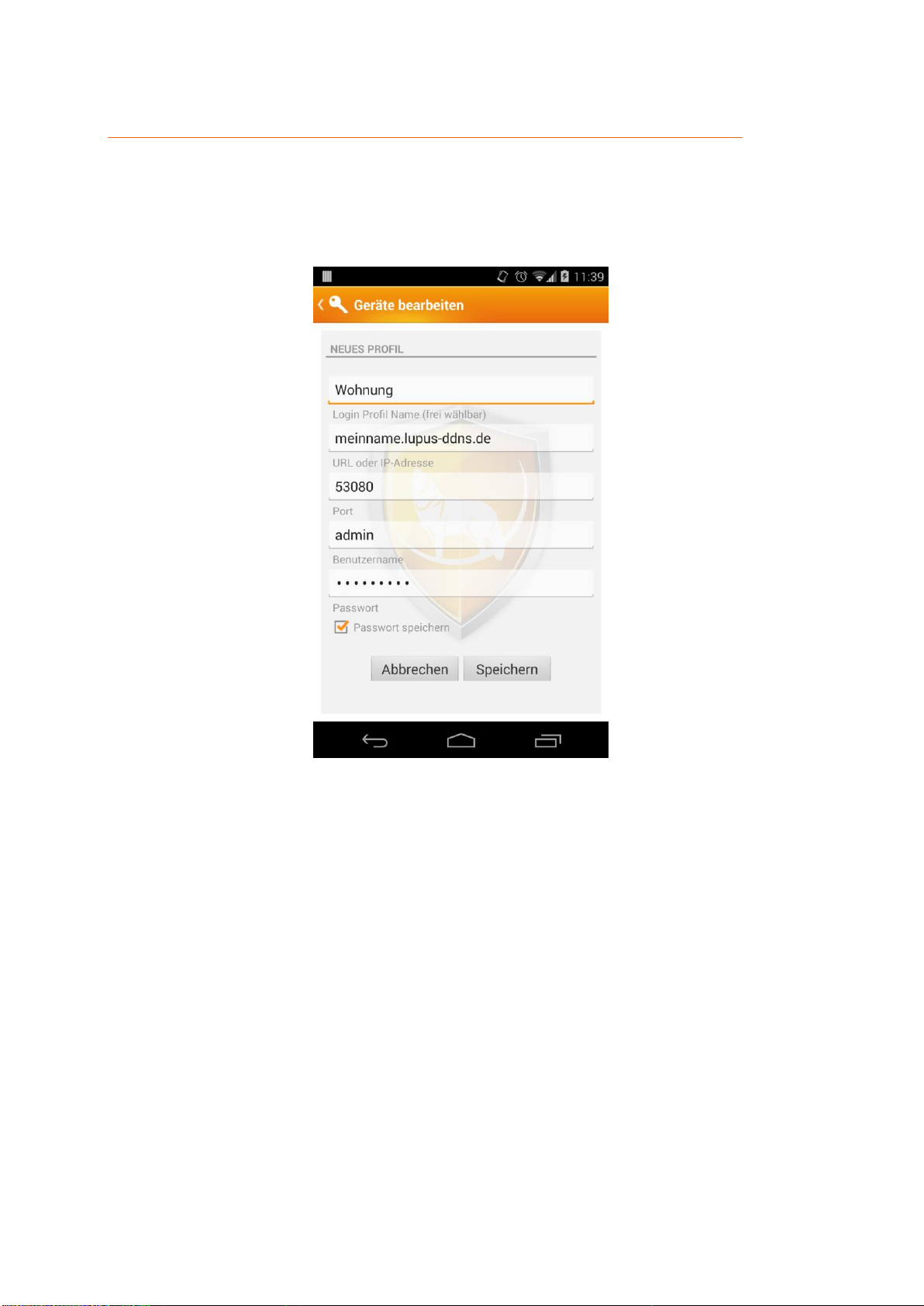

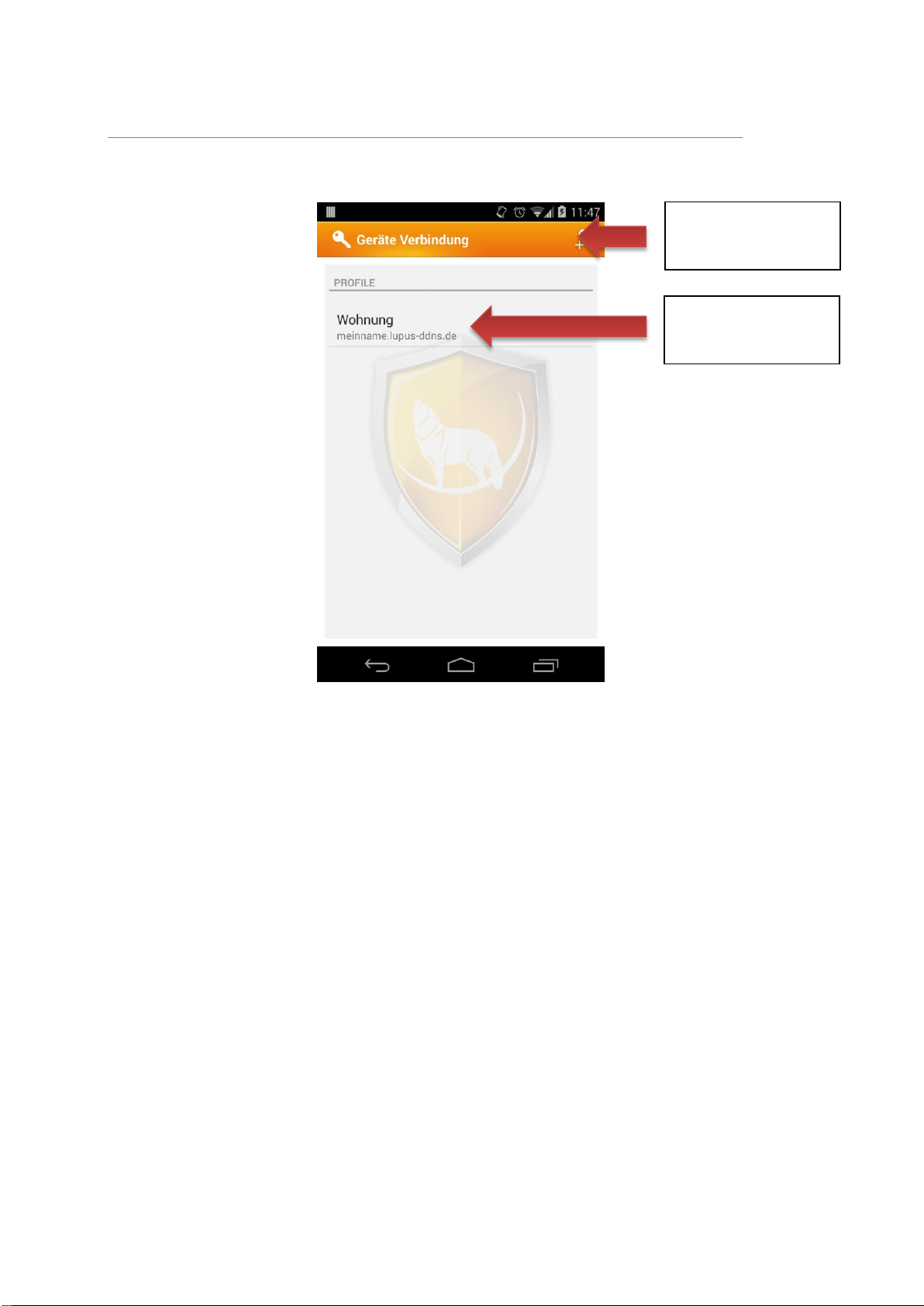

Profilliste....................................................................................................................... 88

Hauptmenü .................................................................................................................. 89

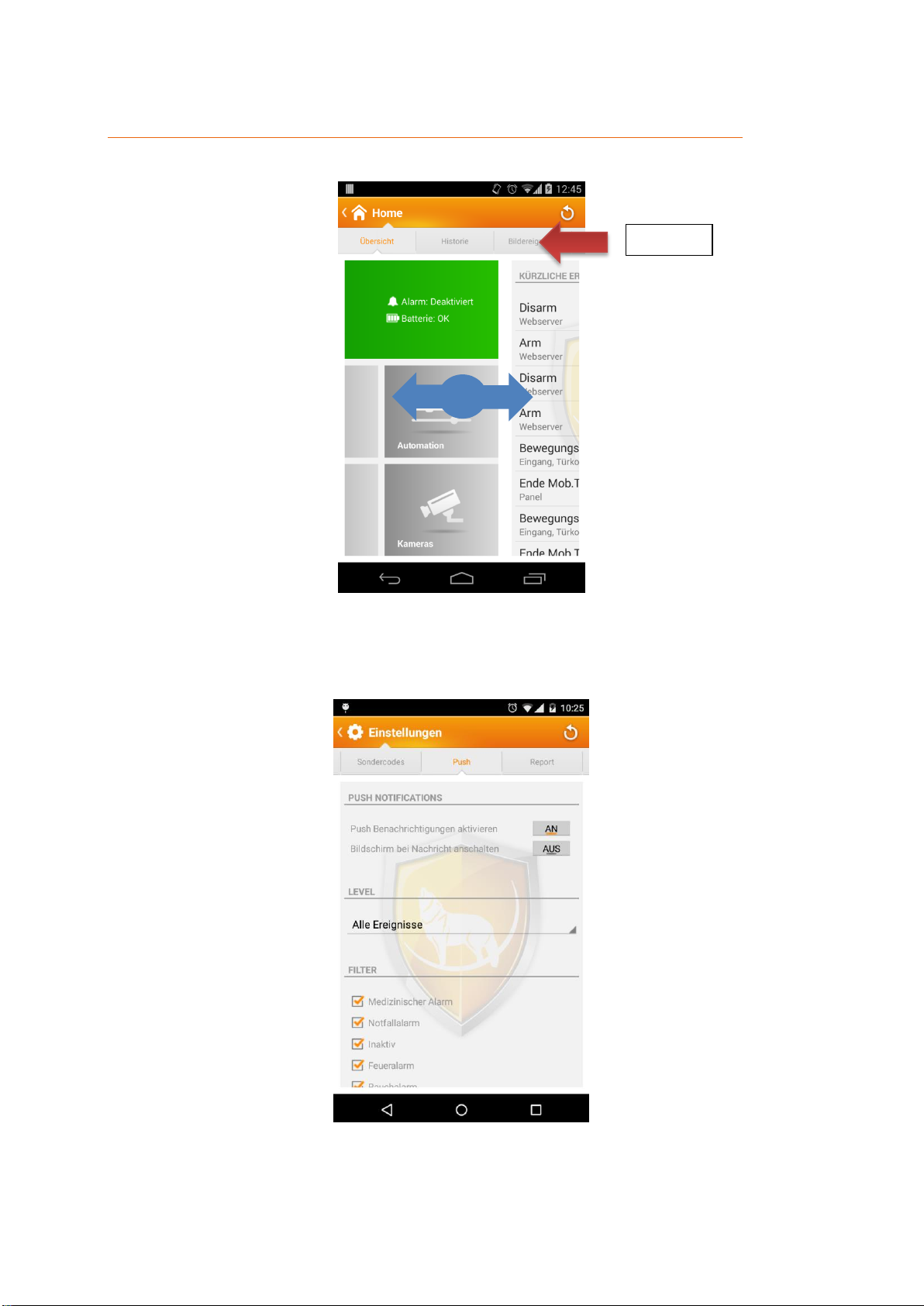

Navigation innerhalb der App ...................................................................................... 90

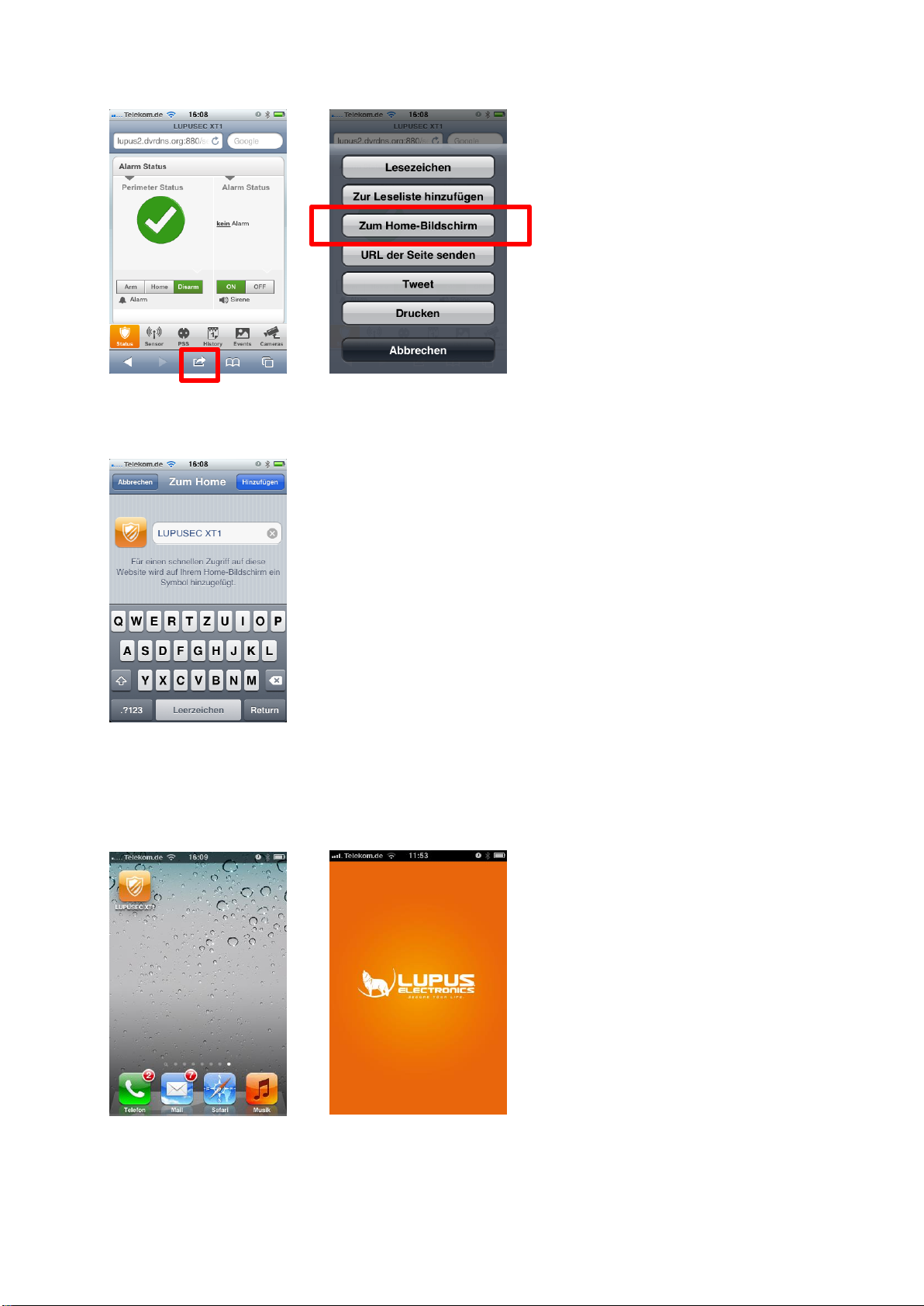

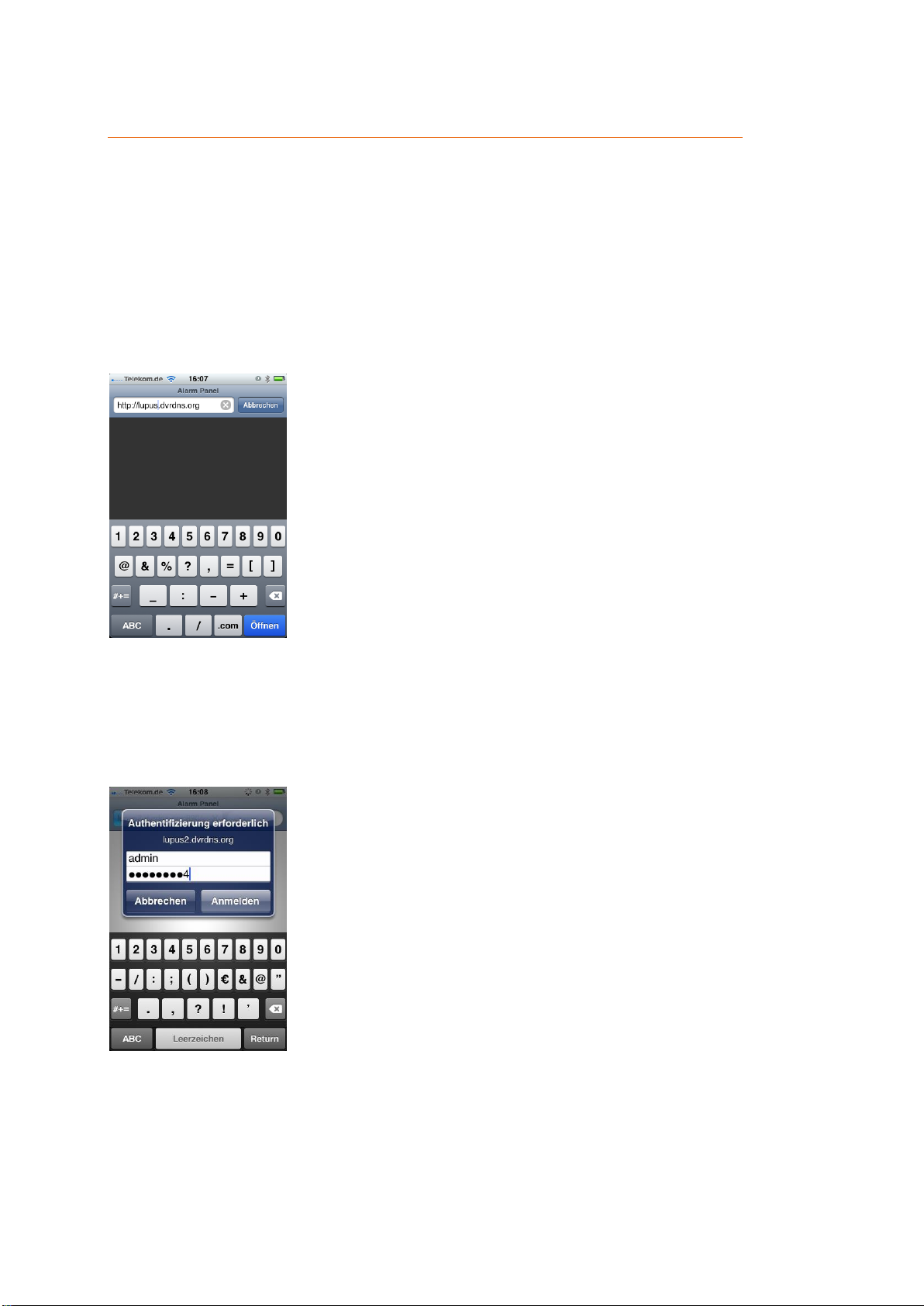

Handyzugriff über die Mobile Ansicht ....................................................................................... 91

Die Oberfläche der LUPUSEC-XT2 (Plus)-Mobile Ansicht ...................................................... 93

Beschreibung der Sensoren und Bedienteile ........................................................................................ 99

Übersicht der Sensoren Kompatibilität .................................................................................................. 99

Außensirene v2 ....................................................................................................................... 101

Die Außensirene v2 in Betrieb nehmen ..................................................................... 102

CO Melder............................................................................................................................... 107

Den CO Melder in Betrieb nehmen: ........................................................................... 107

Drahtloser Sensoreingang ...................................................................................................... 108

Den drahtlosen Sensoreingang in Betrieb nehmen: .................................................. 110

Dual Way Bewegungsmelder ................................................................................................. 111

Den PIR / Mikrowellen Bewegungsmelder in Betrieb nehmen .................................. 114

Fenster- / Türkontakt .............................................................................................................. 116

Den Fenster- / Türkontakt in Betrieb nehmen............................................................ 117

Fernbedienung ........................................................................................................................ 119

Die Fernbedienung in Betrieb nehmen ...................................................................... 120

Funk Riegelschaltkontakt ........................................................................................................ 121

DEUTSCH

Den Funk Riegelschaltkontakt in der Tür verbauen & in Betrieb nehmen: ................ 121

Funkrelais ............................................................................................................................... 123

Das Funkrelais in Betrieb nehmen ............................................................................. 123

Funkrepeater .......................................................................................................................... 125

Den Repeater mit der Zentrale verbinden ................................................................. 126

Funksteckdosen (PSS) ........................................................................................................... 128

Funksteckdose (mit Stromzähler) in Betrieb nehmen ................................................ 128

Funksteckdose mit Stromzähler und ZigBee Repeater für XT2 Plus ..................................... 130

Funksteckdose (mit Stromzähler) in Betrieb nehmen ................................................ 130

Glasbruchmelder .................................................................................................................... 132

Den Glasbruchmelder in Betrieb nehmen .................................................................. 133

Hitzemelder ............................................................................................................................. 134

Den Hitzemelder in Betrieb nehmen: ......................................................................... 135

Innensirene ............................................................................................................................. 136

Die Innensirene in Betrieb nehmen ........................................................................... 136

Lichtschalter für XT2 Plus ....................................................................................................... 139

Installation des Lichtschalters für XT2 Plus ............................................................................ 140

Magnetisches Sperrelement ................................................................................................... 143

Das Magnetische Sperrelement an der Tür verbauen & in Betrieb nehmen: ............ 144

Mechanisches Sperrelement .................................................................................................. 145

Das Mechanische Sperrelement an der Tür verbauen & in Betrieb nehmen ............ 146

Medizinischer Alarmmelder .................................................................................................... 148

Den medizinischen Alarmmelder in Betrieb nehmen ................................................. 148

Mini Innensirene für XT2 Plus................................................................................................. 149

Die Mini Innensirene in Betrieb nehmen .................................................................... 150

Panic Button ........................................................................................................................... 151

Den Panic Button in Betrieb nehmen ......................................................................... 151

PIR Bewegungsmelder ........................................................................................................... 152

Den PIR Bewegungsmelder in Betrieb nehmen ........................................................ 153

PIR-Netzwerkkameras ............................................................................................................ 155

Die PIR Netzwerkkamera in Betrieb nehmen ............................................................ 156

Rauchmelder .......................................................................................................................... 158

Den Rauchmelder in Betrieb nehmen ........................................................................ 159

Rollladenrelais für XT2 Plus ................................................................................................... 161

Das Rollladenrelais in Betrieb nehmen ...................................................................... 162

Tag Reader ............................................................................................................................. 164

Tag Reader in Betrieb nehmen .................................................................................. 165

Temperatursensoren ohne Display ........................................................................................ 167

Den Temperatursensor in Betrieb nehmen ................................................................ 167

DEUTSCH

Temperatursensoren mit Display ............................................................................................ 168

Den Temperatursensor in Betrieb nehmen ................................................................ 169

Unterputzrelais mit und ohne Stromzähler ............................................................................. 170

Das Unterputzrelais in Betrieb nehmen ..................................................................... 170

Unterputzrelais mit Dimmerfunktion ....................................................................................... 172

Das Unterputzrelais mit Dimmerfunktion in Betrieb nehmen ..................................... 172

Unterputz Relais mit Stromzähler für XT2 Plus ...................................................................... 175

Das Unterputzrelais mit Stromzähler für XT2 Plus in Betrieb nehmen ...................... 175

Upgrade Dongle für XT2 Plus ................................................................................................. 177

Wassermelder ......................................................................................................................... 178

Den Wassermelder in Betrieb nehmen ...................................................................... 178

XT Keypad .............................................................................................................................. 180

Keypad in Betrieb nehmen......................................................................................... 181

Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten.

DEUTSCH

Einleitung

Vielen Dank für den Kauf der LUPUSEC-XT2 (Plus) Funkalarmanlage. Bevor Sie die Anlage in Betrieb nehmen, lesen Sie die folgenden Sicherheits- und

Installationshinweise aufmerksam und sorgfältig durch. Die Beachtung dieser Anleitung ist zwingend notwendig, um einen gefahrlosen Betrieb sicherzustellen. Bei

Fragen wenden Sie sich an Ihren Fachhändler oder direkt an LUPUS-Electronics. Ihre LUPUSEC-XT2 (Plus) wurde nach dem heutigen Stand der Technik entwickelt

und gebaut, von daher werden die geltenden Anforderungen nach europäischen und nationalen Richtlinien werden erfüllt. Konformitätserklärungen erhalten Sie auf

Anfrage oder finden Sie zum Download unter www.lupus-electronics.de

Bewahren Sie das Handbuch sorgfältig auf, um im Nachhinein offene Fragen klären zu können. Die Anleitung ist fester Bestandteil des Produktes auch bei Weitergabe

an Dritte.

XT2 Plus Neuheiten

 SSL Verschlüsselung.  Schnellerer CPU.  ZigBee S Funkprotokoll für neue Hausautomationsmodule.

o Die bisherigen Hausautomationsmodule sind nicht mehr einsetzbar! o Eine Übersicht findet man im Kapitel „Übersicht der Sensoren

Kompatibilität“.

 Weitere Softwareaktualisierungen (Siehe Patchnotes der jeweiligen

Firmware).

Wichtig:

 Diese Anleitung wird regelmäßig verbessert und aktualisiert (neue Sensoren /

Funktionen). Auf unserer Webseite finden Sie die aktuellste Version des

Handbuchs als PDF-Datei zum Download. (http://www.lupus-electronics.de/Alarm-Smarthome/).

 Wir empfehlen die Firmware der Zentrale regelmäßig zu aktualisieren um

kleinere Fehler zu beheben und neue Funktionen verwenden zu können.

Weitergehende Informationen hierzu finden Sie im Kapitel „Firmware“.

 Alte XT2 Zentralen können mit einem USB-Dongle upgegradet werden und

unterstützen so die neuen Sensoren ebenfalls (jedoch nicht die SSL

Verschlüsselung).

DEUTSCH

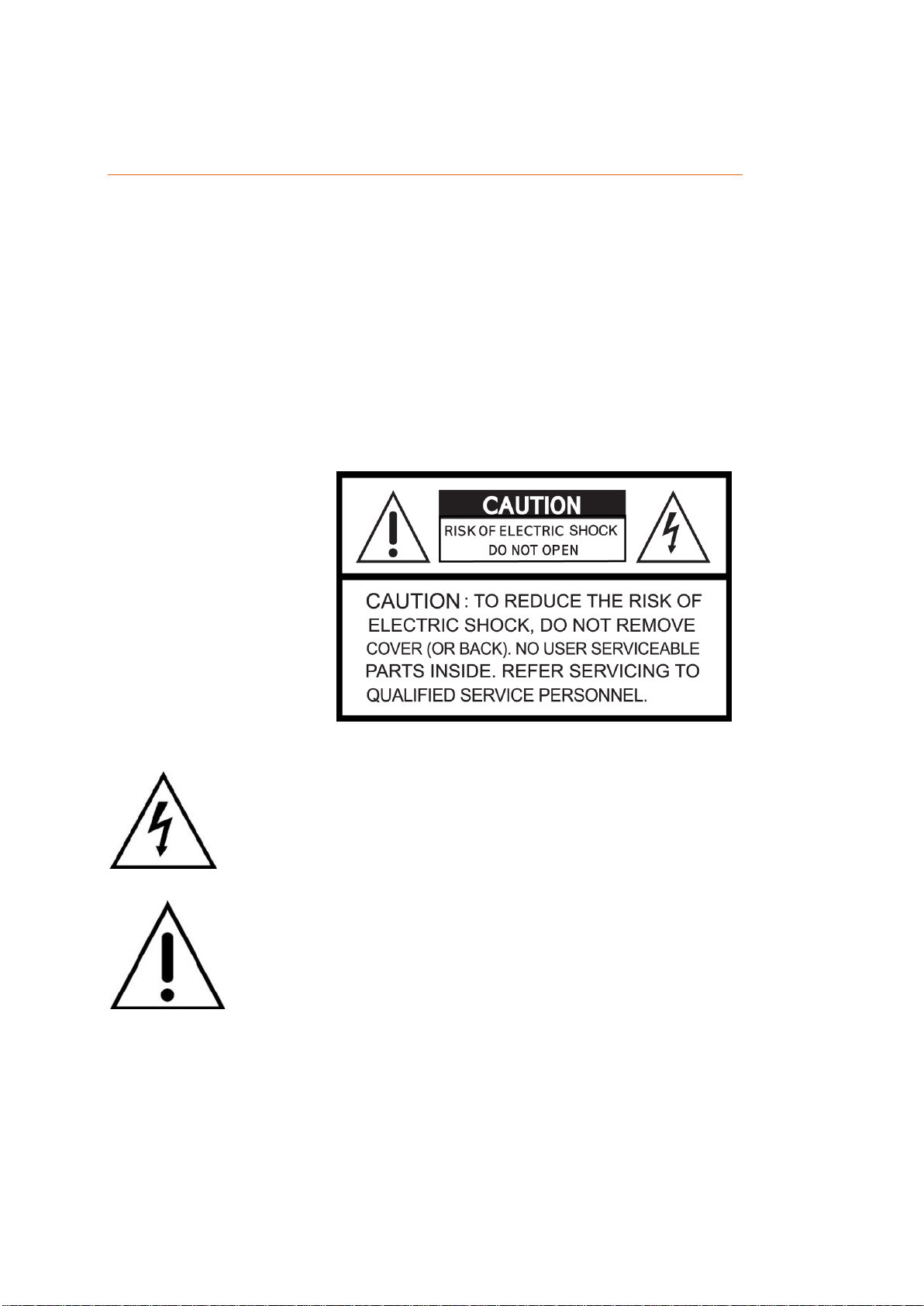

Dieses Symbol soll den Benutzer auf möglicherweise ungeschützte gefährliche Spannungen innerhalb des Gehäuses hinweisen. Diese können unter Umständen einen elektrischen Schlag auslösen.

Dieses Symbol soll den Nutzer auf die Nutzungs- und Wartungsinstruktionen in den Benutzerhandbüchern und -unterlagen hinweisen, die dem Produkt beiliegen.

Haftungsausschluss

Alle technischen Angaben und Beschreibungen in dieser Bedienungsanleitung wurden mit größter Sorgfalt erstellt. Dennoch sind Fehler nicht völlig auszuschließen. Deshalb weisen wir daraufhin, dass weder eine juristische Verantwortung noch irgendeine Haftung für jedwede Folgen, die auf fehlerhafte Angaben zurückgeführt werden, übernommen wird. Die Beschreibungen, Bilder und technischen Daten können sich im Sinne des technischen Fortschritts ändern.

LUPUS-Electronics GmbH behält sich das Recht vor, jederzeit und ohne vorherige

Ankündigung Änderungen an den Produkten und an der Bedienungsanleitung vorzunehmen. Es wird keine Garantie für den Inhalt dieses Dokumentes übernommen. Für Mitteilung eventueller Fehler oder Ungenauigkeiten sind wir

jederzeit dankbar.

DEUTSCH

WARNUNG:

UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU VERMINDERN, DÜRFEN SIE DAS GERÄT ZU KEINER ZEIT NÄSSE ODER FEUCHTIGKEIT AUSSETZEN!

Sämtliche von LUPUS-Electronics GmbH bleifreien Produkte erfüllen

die Anforderungen der europäischen Richtlinie zur Beschränkung der

Verwendung gefährlicher Substanzen (RoHS). Dies bedeutet, dass

sowohl der Herstellungsprozess als auch die Produkte absolut

„bleifrei“ und ohne sämtliche in der Richtlinie aufgeführten gefährlichen

Substanzen auskommen.

Dieses Gerät wurde getestet und die Einhaltung der Grenzwerte nach

Teil 15 der FCC Regularien für eine Klasse digitaler Geräte festgestellt.

Diese Grenzwerte wurden festgelegt, um einen vernünftigen Schutz

gegen gesundheitsschädlichen Umgang zu leisten, wenn das Gerät in

einem gewerblichen Umfeld betrieben wird. Das Gerät erzeugt und

benutzt Funkfrequenz-Energie und kann diese abstrahlen. Außerdem

kann das Gerät, wenn es nicht gemäß des Benutzerhandbuches

installiert und betrieben wird, andere Funkkommunikation stören. Die

Anwendung dieses Gerätes in einer bewohnten Gegend kann zu

Störungen führen, die möglicherweise zu Lasten des Benutzers

beseitigt werden müssen.

Dieses Produkt erfüllt die CE Richtlinien, sofern es ordnungsgemäß in Betrieb genommen wird. Zur Vermeidung von elektromagnetischen Störungen (z.B. In Rundfunkempfängern oder im Funkverkehr) verwenden Sie bitte ausschließlich elektrisch abgeschirmte Kabel.

Konformität:

Die Konformitätserklärung ist zu beziehen unter: LUPUS-Electronics GmbH Otto-Hahn-Str. 12 76829 Landau

DEUTSCH

Warnung Bei Schäden, die auf Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung. Bei Personen und/ oder Sachschäden, die auf unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise zurückzuführen sind, übernehmen wir keine Haftung. In solchen Fällen entfällt jeder Garantieanspruch!

Wichtige Sicherheitshinweise

Diese Funk-Alarmanlage wurde mit einem hochwertigen Gehäuse ausgestattet. Bitte beachten Sie dennoch bei der Verwendung folgende Sicherheitsbestimmungen:

Das Gehäuse der Alarmzentrale darf zu keinem Zweck geöffnet werden. Eine

Öffnung ist für Sie und andere gefährlich und führt zu sofortigem Garantieverlust.

 Schließen Sie die Alarmanlage nur mit der dafür vorgesehenen

Stromspannung an. Betreiben Sie die Alarmanlage nur mit dem dafür

vorgesehenen Netzteil.

 Die Steckdose muss sich an einem leicht zugänglichen, vor Feuchtigkeit

geschützten Ort im Innenbereich befinden.

 Behandeln Sie die Alarmanlage behutsam, starke Vibrationen oder Stöße

können die Alarmanlage beschädigen.

 Die Anlage darf keiner direkten Sonneneinstrahlung oder starken

Wärmequellen wie z.B. Heizkörpern unmittelbar ausgesetzt werden.

 Sorgen Sie für eine ausreichende Belüftung der Anlage. Ein

Mindestabstand von 10 cm nach allen Seiten muss eingehalten werden.

 Installieren Sie die Alarmanlage nicht in der Nähe von starken

elektrischen Leitungen. Dies könnte die Übertragungsqualität beeinträchtigen. Setzen Sie das Gerät keinen unmittelbaren

Magnetfeldern aus.

 Installieren Sie die Alarmanlage nicht direkt auf Aluminium oder Eisen

ohne den Fuß der Alarmanlage mit einer Gummierung von dem

Untergrund zu isolieren. Die Funkübertragung könnte gestört werden.

 Die Alarmanlage darf nicht in feuchten, sehr kalten oder sehr heißen

Umgebungen aufgestellt oder installiert werden. Beachten Sie die max.

Feuchtigkeits- und Temperaturbedingungen.

 Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich

Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt

zu werden.

 Kinder sind von diesem Produkt und anderen damit verbundenen

elektrischen Geräten jederzeit fernzuhalten. Die Alarmanlage enthält Kabel, die zu Strangulierungen führen und Kleinteilen die verschluckt werden können. Kabel müssen fachmännisch verlegt werden, so dass Sie nicht geknickt oder anderweitig beschädigt werden können. Montieren Sie

die Alarmanlage außer Reichweite von Kindern. Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese können für spielende

Kinder zu einer Gefahr werden.

DEUTSCH

 Zur Reinigung der Oberfläche der Alarmzentrale verwenden Sie ein

halbfeuchtes Tuch und reiben Sie die Oberfläche anschließend trocken.

Reinigungsmittel können die Oberfläche der Alarmzentrale beschädigen.

Sollten Sie Fehler feststellen

Falls Fehler auftreten sollten, ziehen Sie den Strom der Alarmanlage und kontaktieren Sie Ihren Lieferanten. Weitere Benutzung erhöht die Gefahr eines

Brands oder elektrischen Schlags.

Bestimmungsgemäßer Einsatz

Die Alarmanlage ist für die Gebäudesicherung vorgesehen. Die Zentrale ist nur im Innenbereich einsetzbar. Ein anderer Einsatz als in dieser Bedienungsanleitung

beschrieben ist nicht zulässig und führt zu Gewährleistungs- und Garantieverlust sowie zu Haftungsausschluss. Dies gilt auch für Veränderungen und Umbauten.

Entsorgungshinweise: Gerät nicht im Hausmüll entsorgen!

Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-

Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für

Elektronik-Altgeräte!

Dieses Produkt enthält einige Softwareprogramme, die unter die GPL-Lizenz, für freie Software fallen.

Dieses Produkt enthält Software, die von dritten Parteien entwickelt wurden und/oder Software, die der GNU General Public License (GPL) und/oder der GNU Lesser General Public License (LGPL) unterliegt. Den Quellcode dieser Programme senden

wir Ihnen gerne auf Anfrage zu. Der GPL- und/oder LGPL-Code, der in diesem

Produkt verwendet und angeboten wird, steht UNTER AUSSCHLUSS JEGLICHER GEWÄHRLEISTUNG und unterliegt dem Copyright eines oder mehrerer Autoren.

Für weitere Details siehe auch den GPL- und/oder LGPL-Code dieses Produktes und die Nutzungsbestimmungen von GPL und LGPL.

Den kompletten Lizenztext können Sie über http://www.gnu.org/licenses/gpl-2.0.html

einsehen. Eine inoffizielle deutsche Übersetzung finden Sie unter:

http://www.gnu.de/documents/gpl.de.html

DEUTSCH

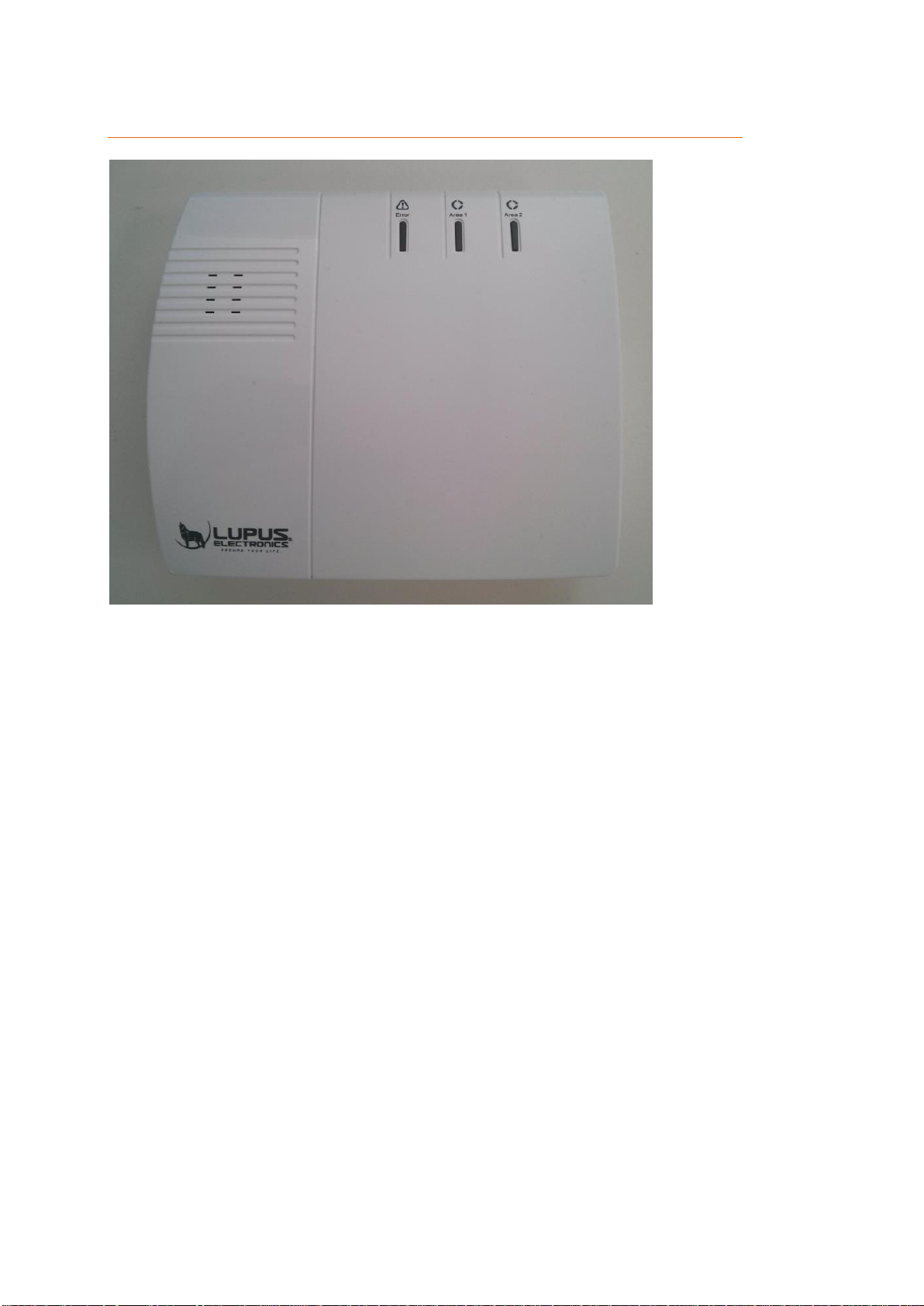

Beschreibung der Hardware

1 2 3

Die LUPUSEC-XT2 (Plus) Zentrale hat drei verschiedene Kontroll LEDs welche Sie über den Status der Zentrale informieren.

1. Error LED

 Rot an = Systemfehler (Auflistung unter Zentrale  Status  XT2

Status)

 Aus = System in ordnungsgemäßem Zustand

2. Area 1 LED

 Rot an = Area 1 im Scharf-Modus (Arm)  Grün an = Area 1 im Home-Modus (Home1, Home2, Home3)  Rot blinkend = Alarm in Area 1

o Das Blinken können Sie ausschalten in dem Sie Area 1 unscharf

schalten

 Rot blinkend + Grün blinkende Area 2 LED = Zentrale im Sensoren-

Hinzufügen-Modus oder Reichweiten-Test-Modus

 Aus = Area 1 ist unscharf, es befindet sich kein Alarm im

Systemspeicher

DEUTSCH

3. Area 2 LED

3 6 5 1 4

 Rot an = Area 2 im Scharf-Modus (Arm)  Grün an = Area 2 im Home-Modus (Home1, Home 2, Home3)  Rot blinkend = Alarm in Area 2

 Grün blinkend + Rot blinkende Area 1 LED = Zentrale im Sensoren-  Aus = Area 2 ist unscharf, es befindet sich kein Alarm im

o Das Blinken können Sie ausschalten in dem Sie Area 2 unscharf

schalten Hinzufügen-Modus oder Reichweiten-Test-Modus Systemspeicher

1. (Mini-)SIM-Kartenslot

2. Batterie Ein- / Ausschalter

3. Stromanschluss

4. USB-Anschluss für „Upgrade Dongle für XT2 Plus“

5. LAN-Anschluss

6. Anlern-Knopf

Lieferumfang

Bitte prüfen Sie sofort nach Erhalt der LUPUSEC-XT2 (Plus) Zentrale, ob sich folgende Teile im Lieferumfang des Produkts befinden:

 Alarmanlage LUPUSEC-XT2 (Plus)  Bohrschablone inkl. Schraubenset  LAN-Kabel  12V-Netzteil (Stromverbrauch: 2,1 Watt im Normalzustand, 5 Watt bei

aktivierter interner Sirene)

Sollte etwas fehlen, kontaktieren Sie bitte sofort Ihren Händler.

DEUTSCH

Die LUPUSEC-XT2 (Plus) in Betrieb nehmen

Die folgenden Seiten beschreiben Ihnen Schritt für Schritt die Installation und

Inbetriebnahme Ihrer LUPUSEC-XT2 (Plus). Befolgen Sie die Anweisungen genau,

um Schäden an der Anlage zu vermeiden. Lesen Sie dieses Handbuch vor Inbetriebnahme gründlich durch. Auf der mitgelieferten CD finden Sie außerdem

Installationsvideos.

Die Zentrale

Nehmen Sie die Zentrale aus der Verpackung. Kontrollieren Sie diese gleich nach Erhalt auf etwaige Transportschäden. Sollten sichtbare Schäden zu sehen sein,

reklamieren Sie diese bitte umgehend.

Installationsort

Der Installationsort ist für einen reibungslosen Betrieb der Anlage ausschlaggebend,

denn alle Sensoren (Tür- / Fensterkontakte, Rauchmelder, Glasbruchmelder, etc.)

werden mit der Zentrale via Funk (868MHz bzw. 2.4GHz) verbunden. Daher ist der Aufstellungsort unbedingt so zu wählen, dass die Zentrale zu allen Sensoren die

kürzeste Luftlinie bildet. Ein möglichst Zentral gelegener, offener Ort ist optimal.

Des Weiteren ist darauf zu achten, dass weder Metalle noch starke Magnetfelder die

Funkverbindung beeinträchtigen.

Installieren Sie die Zentrale nicht an folgenden Orten:

 Kellerräumen  In unmittelbarer Nähe zu Mikrowellen, Öfen, Kochfeldern, Eisentüren oder

Eisenwänden

 Garagen  In Schränken und Schubladen  Stellen Sie keine Gegenstände vor das Gerät  Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder

Luftfeuchtigkeit (z.B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt

 Max. Betriebstemperatur und Betriebsluftfeuchtigkeit:

-10 °C bis +45 °C, höchstens 90% relative Feuchte

 Das Gerät darf nur in gemäßigtem Klima betrieben werden

Achten Sie darauf, dass:

 diese Anleitung veraltet sein könnte. Die aktuellste PDF-Version finden Sie

auf www.lupus-electronics.de oder erhalten Sie über den Lupus Support.

 immer eine ausreichende Belüftung gewährleistet ist.  lassen Sie mindestens 10cm Abstand zu allen Seiten.  keine direkten Wärmequellen (z.B. Klimaanlagen/Heizungen) in der Nähe

sind, die auf das Gerät wirken.

DEUTSCH

 kein direktes Sonnenlicht auf das Gerät trifft.  das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z.B. Lautsprechern)

steht.

 keine offenen Brandquellen (z.B. Kerzen) auf oder neben dem Gerät stehen.  der Kontakt mit Spritz- oder Tropfwasser und aggressiven Flüssigkeiten

vermieden wird.

 das Gerät nicht in der Nähe von Wasser betrieben wird. Insbesondere darf

das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen oder Getränke auf oder neben das Gerät).

 keine Fremdkörper eindringen.  das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da

sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann.

 das Gerät keinen übermäßigen Vibrationen ausgesetzt wird.

Warnung

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Elektro-Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz stellen nicht nur eine Gefahr für Sie selbst, sondern auch für andere Personen dar.

Installation der Zentrale

Sie können die LUPUSEC-XT2 (Plus) entweder an einem zentralen Ort aufstellen oder fest an einer Wand montieren.

Für letzteres liegen Schrauben, Dübel und eine Lochschablone im Lieferumfang bereit. Die Gumminoppen an der Unterseite müssen bei einer Wandmontage

abgenommen werden.

Die Zentrale anschließen

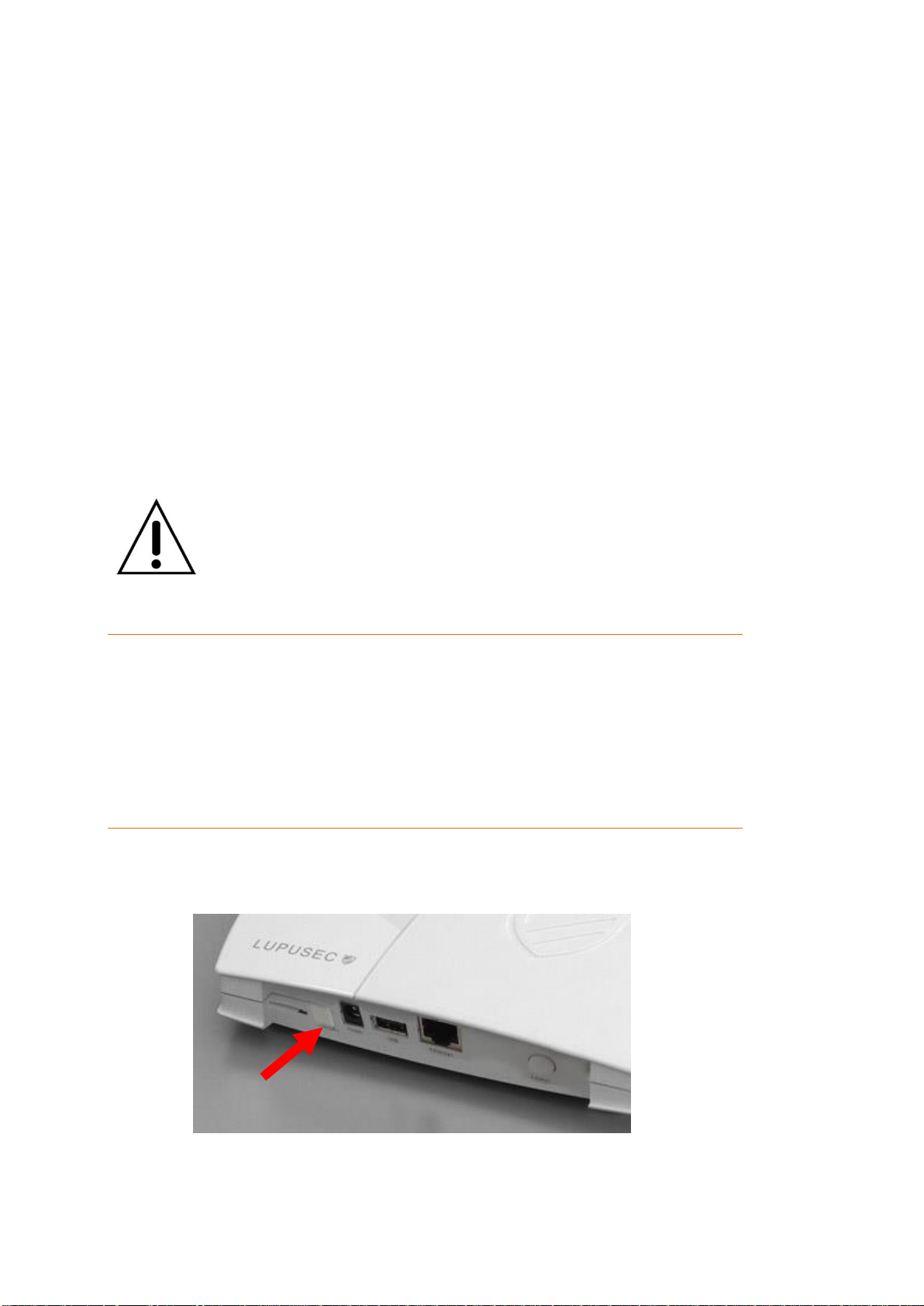

1. Nehmen Sie die Gummiabdeckung auf der Rückseite ab und schalten Sie den Batterieschalter auf AN.

Hinweis:

Bei einem Stromausfall kann die Zentrale ca. 12 Stunden über den

internen Akku mit Strom versorgt werden.

DEUTSCH

oder Drahtlos (WLAN)

2. Stecken Sie das LAN-Kabel an die Zentrale an und verbinden es dann mit Ihrem Internet-Router. Die meisten Router haben mehrere Anschlüsse für Endgeräte.

3. Stecken Sie das mitgelieferte Netzteil an die LUPUSEC-XT2 (Plus) an.

Die Zentrale benötigt ca. 30 Sekunden zum Starten.

4. Jetzt leuchtet die Error-LED der Zentrale und in 30 Sekunden Abständen

ist ein Warnton zu hören. Die Ursache ist, dass beim ersten Start in der

Regel keine SIM-Karte eingelegt ist, was für die Zentrale einen

Systemfehler bedeutet. Wie diese ignoriert werden erfahren Sie im Kapitel

„Status“.

DEUTSCH

Zugriff auf das Hauptinterface der LUPUSEC-XT2 (Plus)

Die Zentrale wird über eine browsergestützte Benutzeroberfläche in der Zentrale gesteuert, diese ist wie eine Internetseite aufgebaut. Auf diesen Webseiten können Sie alle Funktionen der XT2 (Plus) steuern, Sensoren hinzufügen oder bearbeiten, die Zentrale scharf oder unscharf stellen, überprüfen ob Fenster oder Türen offen

stehen sowie die Bilder Ihrer LUPUSNET HD-Netzwerkkameras und Rekorder sehen (falls vorhanden).

Um das Hauptmenü der Zentrale zu öffnen, gehen Sie wie beschrieben vor:

1. Starten Sie die Verknüpfung „LUPUSEC-XT2 Netzwerkfinder“ von der CD (oder geben Sie die IP-Adresse der XT2 (Plus) - falls schon bekannt - in Ihren Browser ein).

DEUTSCH

2. Klicken Sie, am unteren Rand, auf „Search“. Die Zentrale sollte nun

gefunden werden. Markieren Sie die XT2 (Plus) mit linker Maustaste in der

Liste.

3. Falls Sie die IP-Einstellungen der Zentrale ändern möchten, ist dies rechts oben unter Geräteeinstellungen möglich. Befindet sich ein DHCP-Server in

Ihrem Netzwerk, sollte dies nicht notwendig sein. Andernfalls, z.B. bei einer Direktverbindung mit Crossoverkabel oder keinem vorhanden Router/

DHCP-Server, müssen Sie der Zentrale manuell eine IP-Adresse

vergeben, die sich im gleichen Netzwerk befindet wie Ihr Zugriffsgerät (PC,

Notebook…).

4. Klicken Sie doppelt auf die gefundene Zentrale oder alternativ mit rechter

Maustaste auf „Öffnen“. Die Verbindung zur XT2 (Plus) Zentrale wird

mittels Standard-Browser hergestellt und das Login-Fenster erscheint.

Geben Sie hier eine der folgenden Zugangsdaten an:

 Benutzername: admin, Passwort: admin1234

Der Admin kann alle Einstellungen der XT2 (Plus) konfigurieren. Nur er kann Netzwerkeinstellungen verändern und die Systemeinstellungen (Firmware,

Backup, Werkseinstellung) verändern.

Benutzername: expert, Passwort: expert1234

Bietet alle nötigen Rechte für Experten. Alle Wichtigen Systemeinstellungen (Sensoren hinzufügen / konfigurieren) können verändert werden. Der Benutzer

kann weder Netzwerk noch Systemeinstellungen konfigurieren.

 Benutzername: user, Passwort: user1234

Bietet Rechte für den unerfahrenen Benutzer.

Hinweise:

 Für den Webzugriff auf die XT2 (Plus) empfehlen wir den Mozilla Firefox.

Diesen finden Sie auch auf der mitgelieferten CD.

 Nachdem Sie einmal über den IP-Finder auf Ihre Alarmzentrale zugegriffen

haben, ist dieser Weg nicht mehr notwendig. Sie können sich die IP-Adresse

der Zentrale z.B. in den Favoriten bzw. Lesezeichen Ihres Browsers abspeichern um schneller und einfacher in die Benutzeroberfläche der

Zentrale zu gelangen.

DEUTSCH

Die SSL Verschlüsselung der XT2 Plus

Die XT2 Plus unterstützt eine SSL Verschlüsselung (SSL-3, SHA-256 mit RSA-

Verschlüsselung) um einen sicheren Zugriff auf die XT2 Plus Zentrale zu

ermöglichen, ohne dass eine „Dritte Partei“ die gesendeten Daten einsehen kann.

Hinweis:

Da das SSL-Verfahren von der Serverseite aus sehr rechenintensiv ist:

 ist der Zugriff auf die XT2 Plus etwas langsamer als ohne Verschlüsselung.  unterstützt das ältere XT2-Modell kein SSL!

Für den SSL- / Https- Zugriff ist immer ein Zertifikat notwendig. Dieses wird auf die IP-Adresse ausgestellt.

Damit Sie mit dem SSL-Verfahren auf Ihre Zentrale zuzugreifen können, schreiben Sie vor die IP-Adresse im Webbrowser „https://“. Beispiel: https://192.168.123.10:88/.

Es erscheint eine Warnmeldung in Ihrem Webbrowser (Abbildung Firefox).

Hinweis:

Die Warnmeldung „Dieser Verbindung wird nicht vertraut“ bedeutet nicht, dass Ihre Kommunikation mit der fraglichen Seite kompromittiert wurde. Es heißt nur, wenn Sie fortfahren, werden Sie mit einer Seite kommunizieren, deren Identität nicht bestätigt werden konnte. Das liegt daran, dass jede XT2 Plus Zentrale im eigenen Netzwerk

installiert wird und sich selbst signiert.

DEUTSCH

Klicken Sie auf „Ich kenne das Risiko“ und anschließend auf „Ausnahmen

hinzufügen“.

Um das Zertifikat und damit den Zugriff per SSL Verschlüsselung dauerhaft zu ermöglichen können Sie die Option „Diese Ausnahme dauerhaft speichern“ wählen.

Fügen Sie anschließend die SSL-Regel mit „“Sicherheits-Ausnahmeregel bestätigen“ hinzu.

Hinweis:

Der Standard-Port für HTTPS-Verbindungen ist 443. Dies ist unter anderem für den Zugriff über das Internet (Portweiterleitung) wichtig.

DEUTSCH

2 5 6 7 8

Menübeschreibung

Home-Menü

Hier finden Sie die Übersicht aller wichtigen Informationen in einem: Übersicht,

Status, Historie, PIR Kamera, und PIN Codes.

Übersicht

Das Hauptfenster der LUPUSEC-XT2 (Plus) bietet Ihnen alle wichtigen Informationen

über den Status Ihrer Alarmanlage. Hier sehen Sie auf einen Blick, ob z.B. ein Fenster noch offen steht, ein Alarm ausgelöst wurde, eine Batterie zur Neige geht

oder ein aktuelles Live-Bild Ihrer LUPUSNET HD-Kamera (nicht im Lieferumfang). Das Hauptfenster setzt sich aus 10 Hauptbereichen zusammen:

DEUTSCH

1. Das Hauptmenü

Dies ist die Hauptkontrolle der XT2 (Plus). Das markierte Hauptmenü ist immer in orange gekennzeichnet. Über das Hauptmenü navigieren Sie zu den Untermenüs (9) und können somit in alle Konfigurationsmenüs der

XT2 (Plus) gelangen.

2. Batteriestatus, Datum und Uhrzeit:

 Hier sehen Sie den Batterie-Status aller an das System angeschlossenen

Sensoren. Wenn eine Batterie eines oder mehrerer Sensoren schwach oder leer ist, wird hier ein roter Punkt angezeigt. Wenn der Status aller

Batterien OK ist, ist der Punkt grün.

 Rechts vom Batteriestatus finden Sie die aktuelle Uhrzeit und darunter

(falls aktiviert) den Sonnenaufgang- und Sonnenuntergangszeitpunkt des heutigen Tages.

3. Die Untermenüs

Mit Hilfe des Hauptmenüs (1) gelangen Sie in die Auswahl der verschiedenen Untermenüs. Das ausgewählte Untermenü hat eine Orange Schrift. Je nach

Auswahl ändert sich das angezeigte Konfigurationsmenü.

4. Firmware Version, GSM, Logout

Hier sehen Sie die aktuell aufgespielte Firmware Version angezeigt. Bitte beachten Sie, dass von Lupus Electronics regelmäßig neue Firmware Versionen zum Download angeboten werden um neue Funktionen zu

implementieren oder Fehler zu beheben.  GSM: aktiv bedeutet, dass eine SIM-Karte von der XT2 (Plus) erkannt

wurde.

 Über Logout verlassen Sie die Weboberfläche der XT2 (Plus) und melden

sich von der Zentrale ab.

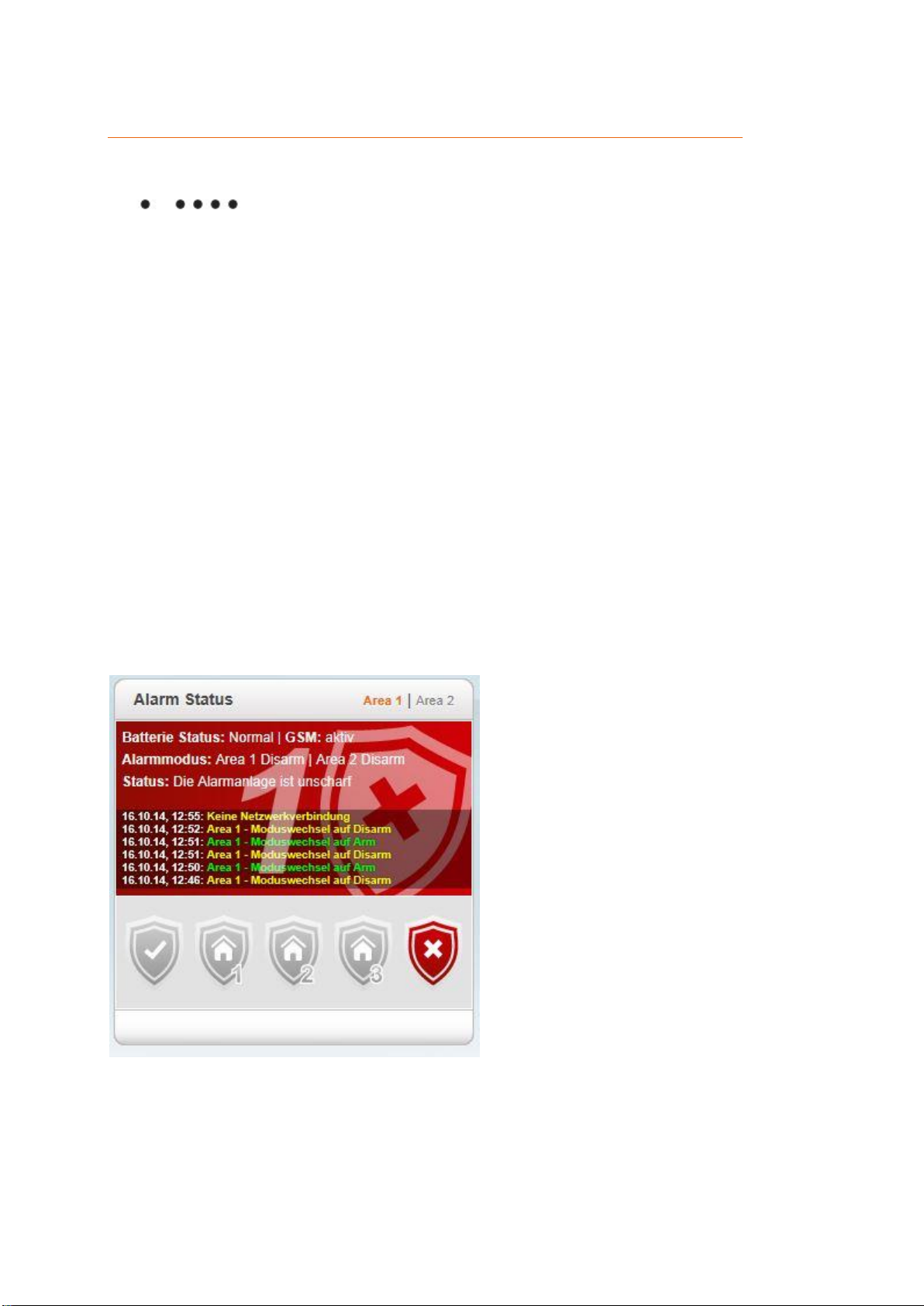

5. Das Alarm Status-Widget

DEUTSCH

 Unter „Alarm-Status“ sehen Sie, ob die Alarmanlage im Scharf- /

Unscharf- oder einem Home-Modus ist. Diesen können Sie mit den Alarm-Buttons ändern. Außerdem sehen Sie hier einen Überblick über die wichtigsten Systemmeldungen und Ereignisse. o Wird die Alarmanlage auf „Arm“ gestellt ist sie scharf. Dies

bedeutet, dass jede Aktivierung eines Sensors zu einem Alarm

führt.

o Mit den Home Modi 1-3, lassen sich ganz bestimmte Teilbereiche

aktivieren. Befindet sich zum Beispiel ein Bewegungsmelder in der Küche, der nachts beim Betreten der Küche einen Alarm auslösen würde, stellen Sie in den Eigenschaften des Bewegungsmelders den Punkt „Home 1 Antwort“ auf „Keine Antwort“, um ihn in diesem

Modus zu deaktivieren.

o Wird die Alarmanlage auf Disarm gestellt ist, sie unscharf und wird

im „Normalfall“ nicht alarmieren. Es gibt Ausnahmen (Wasser-, Med. Notfall-, Feueralarm…) die im Kapitel „Sensor editieren“ weiter beschrieben werden.

o Die beiden Areas, die im rechten oberen Eck ausgewählt werden

können, stehen für 2 separat schaltbare Teilbereiche. So können

Sie zum Beispiel Wohn- und Arbeitsbereich in einem Objekt separat voneinander schalten – wie zwei Alarmanlagen.

Hinweise:

 Pro Area können Sie 80 Sensoren anlernen. Insgesamt also bis zu 160.  Die Home Modi können nur im Unscharf-Modus aus aktiviert werden.

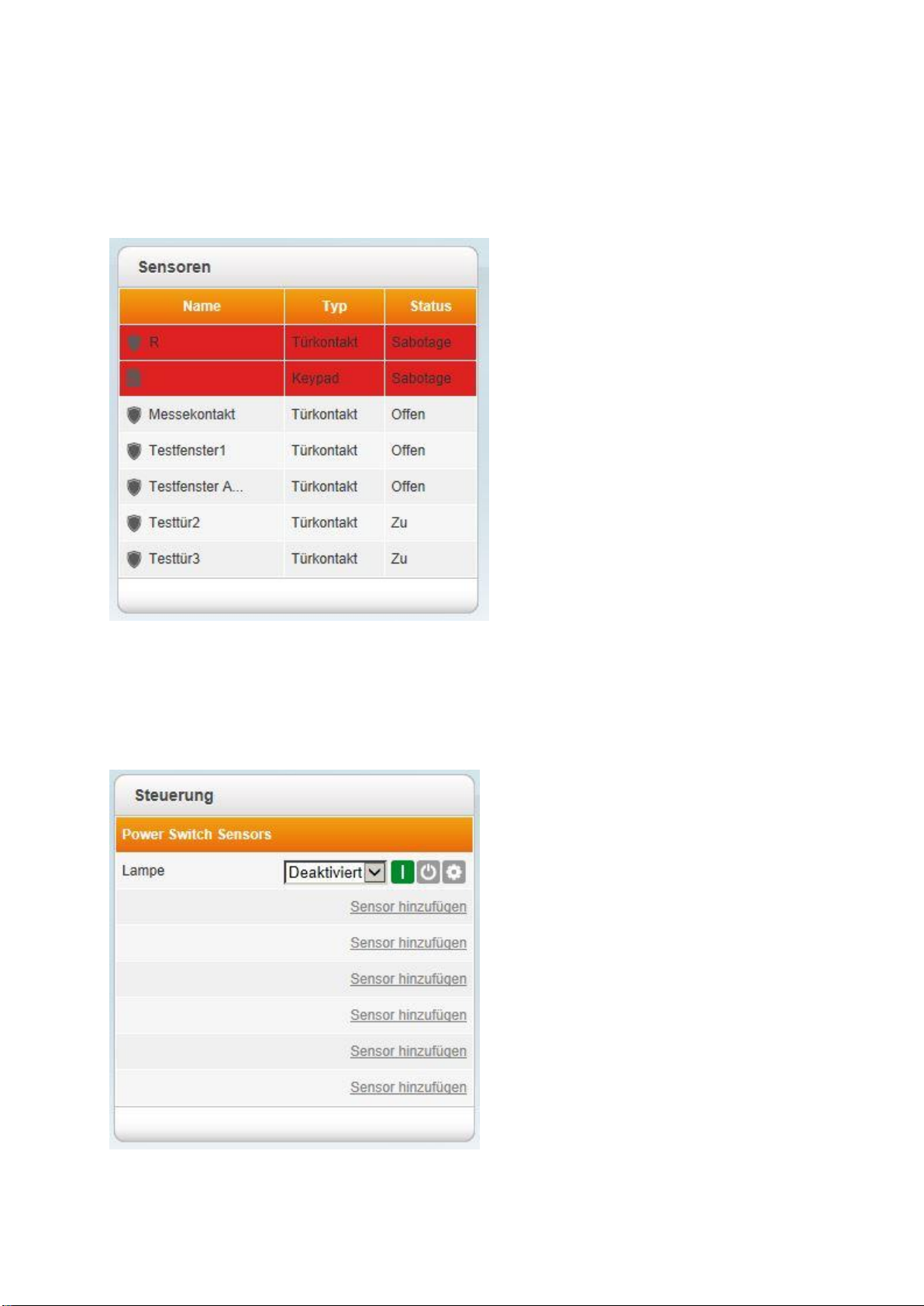

6. Das Sensoren-Widget

Unter „Sensoren“ sehen Sie die sieben wichtigsten an das System

angeschlossenen Sensoren. Fenster- und Türkontakte werden dabei ganz

oben gelistet. Sie sehen sofort, ob z.B. noch ein Sensor offen, komplett außer Betrieb, eine Bewegung erkannt (Motion), oder ein Sabotagekontakt

aktiviert wurde.

7. Das Steuerungs-Widget

Sollten Sie für Ihre Alarmanlage PSS-Sensoren (Funksteckdosen +

Unterputzrelais) gekauft haben, können Sie hier die angeschlossenen

Endgeräte aktivieren, deaktivieren oder Automatisierungen erstellen.

8. Das Kürzliche-Ereignisse-Widget

Hier sehen Sie die letzten Event-, System- und Contact-ID-Ereignisse.

9. Das Historien-Widget

Hier sehen Sie die letzten Sensorereignisse und Systemmeldungen.

10. Das LUPUS Kameras-Widget

In diesem Widget sehen Sie aktuelle Bilder Ihrer LUPUS Kameras oder Rekorder. Diese müssen allerdings zuvor im Menü „Netzwerk“  „Kameras“ konfiguriert worden sein. Die PIR Netzwerkkamera kann „nur“ Bilder schießen im Alarmzustand aber keinen Livestream anzeigen (Batterieschonung). Diese Screenshots finden Sie unter „Home“  „PIR

Kamera“.

DEUTSCH

Status

Im Menü „Status“ können Sie den Status der LUPUSEC-XT2 einsehen und etwaige Fehler erkennen.

Areas:

Hier können Sie die beiden Areas der LUPUSEC-XT2 (Plus) Alarmanlage scharf oder unscharf schalten, sowie in den „Home-Modus“ versetzen.

XT2 Status:

Hier können Sie den Batteriestatus, den Status des Sabotagekontakts, etwaige Funkinterferenzen mit anderen Sendern, den Status der DC Stromversorgung, sowie

die Sendeleistung sehen.

Die Sendeleistung zeigt an, wie gut die Signalübertragung in ihrer jetzigen

Umgebung ist. Je kleiner die Zahl, desto optimaler sind die Bedingungen vor Ort.

 XT2 Neu starten: führt einen Reboot der Anlage durch.  XT2 Fehleranzeige: Jeder Systemfehler (Zentrale, Sensoren, Verbindungen,

fehlende SIM-Karte) wird hier tabellarisch aufgelistet. Jeder neue

Systemfehler löst einen regelmäßigen Warnton aus. Jede dieser Warnmeldungen können Sie über „Systemfehler ignorieren“ abschalten. Sollte

hier ein nicht ignorierter Systemfehler aufgeführt werden, wird bei Scharf- oder Homemodus-Schaltung darauf hingewiesen.

Hinweis:

Nach einem Neustart der Zentrale werden die bereits ignorierten Systemfehler nicht

mehr ignoriert.

DEUTSCH

Historie

In der Historie sehen Sie alle Sensormeldungen der angeschlossenen Temperatur-

oder Strommessgeräte sowie die Systemmeldungen. Jede Systemmeldung wie

Scharf- oder Unscharf-Schaltung, wird in der Historie mit Datum und Uhrzeit aufgelistet.

Hier können Sie alle kürzlichen Sensorereignisse sehen. Diese sind sortiert nach

Datum, Uhrzeit, Sensorname und Ereignis.

PIR Kamera

Unter Bildereignisse finden Sie alle kürzlich aufgenommenen Bewegungsaufnahmen

Ihrer PIR-Kameras. Diese sind nach Zone, Bild und Aufnahmedatum geordnet. Mit einem Klick auf ein aufgenommenes Bild können Sie dieses vergrößern.

DEUTSCH

PIN Codes

PIN-Codes sind ausschließlich für die Bedienung der Zentrale mit einem Keypad relevant. Sie können bis zu 50 unterschiedlichen Benutzern (pro Area) das Scharfbzw. Unscharf- stellen mit Code ermöglichen. Ab Firmware 0.0.2.7M ist es möglich

mit einem Keypad beide Areas zu bedienen. Je nach dem zu welcher Area der PIN

Code gehört wird die entsprechende Area angesprochen.

 Benutzer Code

Besteht immer aus 4 Ziffern. Jeder PIN Code darf, auch in verschiedenen

Areas, nur einmalig vergeben werden.

 Benutzername

Der Benutzernamen kann optional vergeben werden.

 Gültig bis

In diesem Feld „können Sie ein Ablaufdatum in der Form 2015/12/31 12:00

festlegen. Nach diesem Zeitpunkt ist der PIN-Code nicht mehr gültig. Lassen Sie das Feld leer, so ist der Code zeitlich unbeschränkt gültig.

 Arm / Disarm

Mit dieser Option können die Berechtigung setzen die Alarmzentrale mit dem

jeweiligen PIN Code Scharf bzw. Unscharfschalten zu dürfen.

 Melden

Mit dieser Option können Sie bei Verwendung des jeweiligen PIN Codes via

Contact ID benachrichtigt werden.

 Löschen

Mit Löschen wird der jeweilige PIN-Code gelöscht. Um Änderungen zu

übernehmen, klicken Sie auf „OK“, falls Sie die letzten Änderungen verwerfen

möchten, klicken Sie „Reset“.

DEUTSCH

Smarthome-Menü

Im Smarthome Menü befindet sich das Untermenü Automation für die Erstellung von Automatisierungen, das Menü für die Funkschalter (Funksteckdosen +

Unterputzrelais), sowie das Menü Stromverbrauch.

Automation

Im Automations-Menü können Sie die Zentrale, unter anderem, zu bestimmten Bedingungen und Zeiten automatisch scharf- oder unscharf schalten, beliebige

Verbraucher (Endgeräte) über Funksteckdosen und Unterputzrelais (Zonen) in

Abhängigkeit von Temperatur oder Sensoraktion steuern, komplette (Funkschalter-)

Gruppen aktivieren oder deaktivieren und vieles mehr. Sie können bis zu 40

Automationsregeln erstellen.

Hinweis:

Nachdem eine Automationsregel geändert oder neu erstellt wurde, speichern Sie diese Einstellung indem Sie hinter der Automationsregel auf FERTIG und anschließend unten auf OK drücken. Falls Sie die Einstellung nicht speichern

möchten, drücken Sie RESET oder verlassen den Menüpunkt.

Beispiel 1:

Eine Funksteckdose oder ein Unterputzrelais soll Stromverbraucher, wie z.B.

Fernseher abschalten, um unnötigen Standby-Stromverbrauch zu vermeiden, wenn das Haus verlassen wird (Die Alarmanlage wird scharf geschaltet).

DEUTSCH

Einstellungen:

 Melden Sie eine (PSS) Funksteckdose (Siehe Sensoren Anleitungen) an der

Zentrale an (In unserem Beispiel entspricht das der Area 1 / Zone 1)

 Gehen Sie in das Menü „Zentrale“  „Automation“  Klicken Sie in Zeile 1 auf ÄNDERN  Wählen Sie für welche Area (in diesem Beispiel 1) die BEDINGUNG gilt  Wählen Sie unter BEDINGUNG  MODUSWECHSEL  ARM  Wählen Sie unter ZEITPLAN  IMMER  Wählen Sie unter AKTION  ZONE AUSSSCHALTEN  AREA 1  ZONE 1

Nun wird die XT2 (Plus) IMMER, wenn Sie das Haus verlassen und die Alarmanlage mit ARM scharf schalten, die betreffende PSS Funksteckdose Zone 1 ausschalten, wodurch Sie Strom sparen. Analog kann das Gleiche auch für den HOME Modus

konfiguriert werden.

Damit Ihr Fernseher, wenn Sie nach Hause kommen, wieder zur Verfügung steht,

müssen Sie noch eine zweite Regel erstellen:

 Klicken Sie in Zeile 2 auf ÄNDERN  Wählen Sie für welche Area (in diesem Beispiel 1) die BEDINGUNG gilt  Wählen Sie unter BEDINGUNG  MODUSWECHSEL  DISARM  Wählen Sie unter ZEITPLAN  IMMER AKTIV  Wählen Sie unter AKTION  ZONE EINSCHALTEN  AREA 1  ZONE 1

Beispiel 2:

Eine Lampe an einer Funksteckdose zu einem bestimmten Zeitpunkt einschalten.

Einstellungen:

 Melden Sie eine (PSS) Funksteckdose an der Zentrale an (In unserem

Beispiel entspricht das Area 1 / Zone 2)

 Gehen Sie in das Menü „Zentrale“  „Automation“  Klicken Sie in Zeile 1 auf ÄNDERN  Wählen Sie für welche Area (in diesem Beispiel 1) die BEDINGUNG gilt.  Wählen Sie unter BEDINGUNG  Keine  Wählen Sie unter ZEITPLAN  JEDEN TAG die identische Start- / Endzeit

(z.B. 16.00)

 Wählen Sie unter AKTION  ZONE EINSCHALTEN  AREA 1  ZONE 2

Nun wird die XT2 (Plus) jeden Tag um 16.00 die Lampe einschalten. Um diese wieder automatisch um 19.00 auszuschalten, müssen Sie eine weitere Regel

definieren:

 Klicken Sie in der nächsten freien Zeile auf ÄNDERN  Wählen Sie für welche Area (in diesem Beispiel 1) die BEDINGUNG gilt  Wählen Sie unter BEDINGUNG  Keine  Wählen Sie unter ZEITPLAN  JEDEN TAG die identische Start- / Endzeit

(19.00)

 Wählen Sie unter AKTION  ZONE AUSSCHALTEN  AREA 1  ZONE 2

DEUTSCH

Beispiel 3:

Sie können durch eine Sensoraktivität (z.B. Öffnen einer Tür) Automatisierungen

auslösen. Diese Regeln werden zuerst im Automations-Menü erstellt. Es muss

„Durch Sensor ausgelöste Aktion“ als Bedingung ausgewählt und zusätzlich eine

Regel(1-16) zugeordnet werden.

Einstellungen:

Wird Regel 1ausgeführt dann wird die XT2 (Plus) Zentrale scharf geschaltet (Full

Arm).

Damit z.B. Türkontakt XY die Regel ausführt müssen Sie die zuvor definierte Automatisierungsregel noch dem gewünschten Sensor zuweisen. Editieren Sie hierzu im Menü Sensoren  Liste den gewünschten Sensor (mittels Ändern) und

wählen Sie die im Automationsmenü zugeordnete Regel aus.

Hinweis:

Es können auch mehrere Automatisierungen derselben Regel zugewiesen werden, um z.B. bei Sensoraktivität die Alarmzentrale scharf zu schalten und gleichzeitig eine

Steckdose auszuschalten.

DEUTSCH

Beispiel 4: Zeitplan Konfiguration

Es gibt einen Unterschied ob als Zeitplan ein Zeitraum oder ein Zeitpunkt in der

Automationsregel ausgewählt wird.

Angenommen als Bedingung steht Moduswechsel  Disarm, als Zeitplan  setzen wir einen Zeitraum bzw. Zeitpunkt ein, die Aktion besteht darin eine Funksteckdose

(Area 1 / Zone 2) einzuschalten.

Zeitpunkt:

Wir setzen in der oben beschriebenen Automationsregel einen Zeitpunkt ein, z.B. „Einmalig 2015/12/31 23:59“. Ist die Bedingung erfüllt (Die Anlage auf Disarm / unscharf eingestellt) und der eingestellte Zeitpunkt erreicht führt die Anlage die ausgewählte Aktion aus (Funksteckdose Zone2 einschalten). Hier ist also der

Zeitplan der Auslöser für die Automationsregel. Zeitraum:

Wenn wir in die oben beschriebene Automationsregel einen Zeitraum eintragen z.B. „Immer“, dann wird die Aktion (Funksteckdose Zone2 einschalten) immer (dies ist der

gewählte Zeitraum) ausgeführt wenn die Bedingung Disarm (Unscharf-schalten der

Zentrale) ausgelöst wird. Jetzt ist also die Bedingung der Auslöser für die

Automationsregel.

Hybrid:

Wurde ein anderer Zeitraum anstatt „Immer“ ausgewählt z.B. „Jeden Tag: 12:00 – 24:00“ dann wird zum einen die Aktion jeden Tag um 12:00 ausgeführt, wenn zu diesem Zeitpunkt die Alarmanlage auf Disarm steht, so als handelt es sich um einen Zeitpunkt. Zum anderen wird aber auch täglich zwischen 12:00 und 24:00 die Automationsregel ausgeführt, wenn die Zentrale in diesem Zeitraum auf Disarm

gestellt wird.

DEUTSCH

Funkschalter

Funksteckdosen und Unterputzrelais können über das Webinterface manuell oder

automatisch über das „Automation“-Menü, der Zentrale ein- oder ausgeschaltet

werden. Hierzu müssen Sie diese anlernen. Weiteres dazu in der

Produktbeschreibung der Funksteckdosen / Unterputzrelais.

Liste installierter Funkschalter

Hier finden Sie eine Auflistung aller Funksteckdosen und Unterputzmodule

In der Liste können Sie die Einstellungen des Sensors verändern, die Geräte

löschen, manuell ein-, aus- oder umschalten oder für eine bestimmte Zeit aktivieren.

Zeitplan

DEUTSCH

Mit Hilfe dieses Untermenüs können Sie festlegen wann Ihre Funksteckdosen /

Unterputzrelais (PSS-Sensoren) aktiv sein sollen. Mit dem oberen Dropdownmenü können Sie festlegen für welchen PSS-Sensor der gewählte Zeitplan gelten soll. Es gibt folgende Optionen zur Auswahl:

 Automatische Schaltung aktivieren

Eine ausgewählte Zeitplan Option ist nur aktiv wenn der dieser Punkt

angehakt ist.

 Wöchentlich

Sie können mit der Maus die Zeiten in der Wochenoberfläche Orange

markieren wann der PSS-Sensor (Funkschalter) aktiv sein soll.

 Täglich

Sie können jeweils eine Zeit eintragen wann der ausgewählte Funkschalter

täglich aktiviert und deaktiviert werden soll.

 Rhythmisch

Hier können Sie einen festen Rhythmus eintragen wie lange der ausgewählte

Funkschalter aktiviert bzw. deaktiviert werden soll.

 Einmalig

Sie können über einen Kalender einen einmaligen Zeitpunkt auswählen wann und wie lange der ausgewählte Funkschalter aktiviert bzw. deaktiviert werden

soll (falls er schon angeschaltet war).

 Astronomisch

In diesem Menü können Sie angeben ob der ausgewählte Funkschalter

abhängig vom Sonnenauf- / Untergang geschaltet werden soll. Der Zeitpunkt kann (im 10 Minuten Takt) bis zu 100 Minuten vor bzw. nach dem Sonnenauf- / Untergang gewählt werden.

DEUTSCH

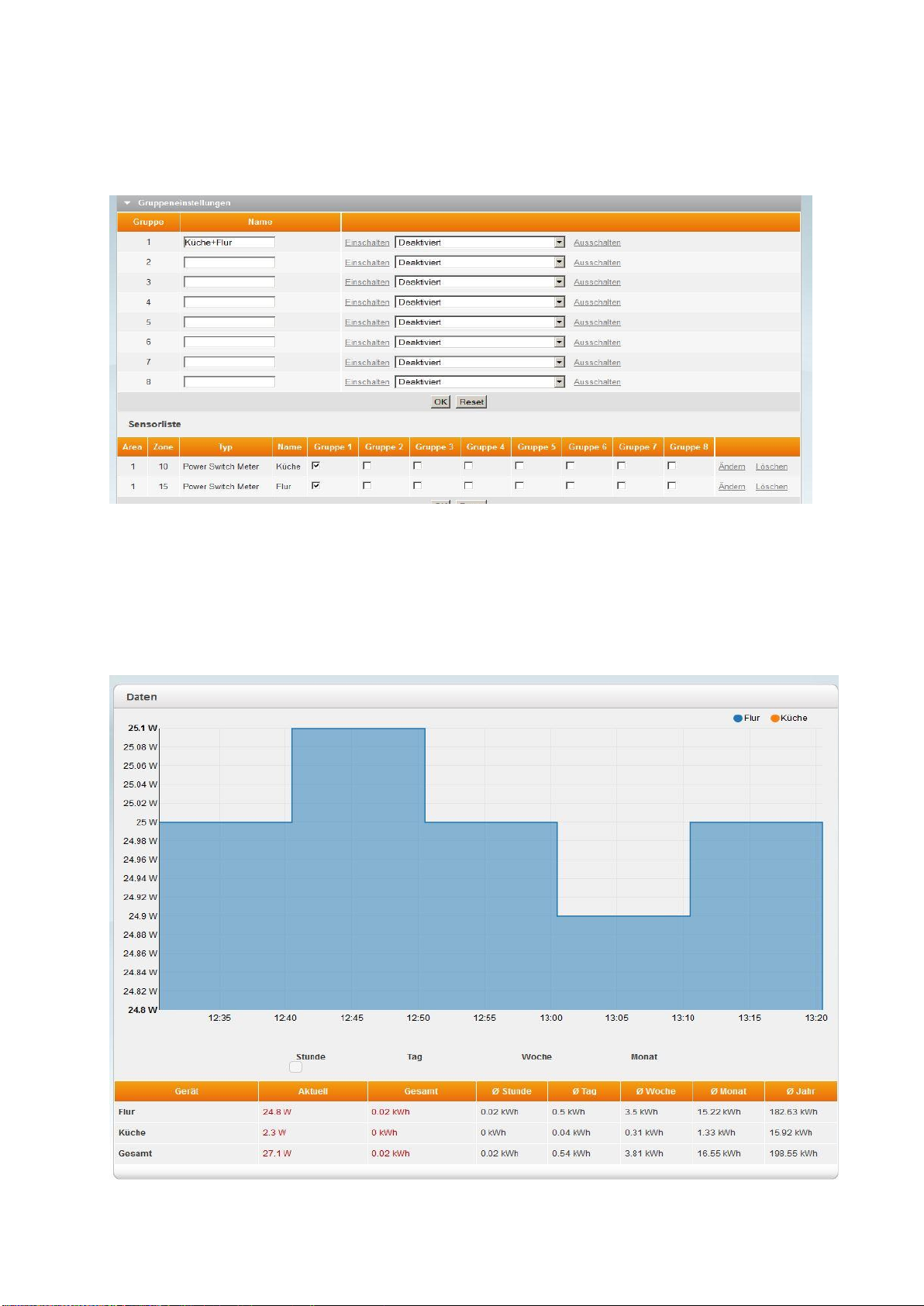

Gruppeneinstellungen

In den Gruppeneinstellungen können Sie Funksteckdosen und Unterputzrelais in

max. 8 Gruppen zusammenfassen und diese manuell Ein- oder Ausschalten, für eine bestimmte Zeit aktivieren oder automatisiert schalten.

Um die Einstellungen zu übernehmen klicken Sie auf OK, falls Sie diese verwerfen

möchten auf Reset.

Stromverbrauch

Im Menü Stromverbrauch sehen Sie den Stromverbrauch Ihrer angelernten Funkschalter (mit Stromzähler) in einem Graphen. Hier können Sie den aktuellen und den hochgerechneten Stromverbrauch (des ausgewählten Intervalls) pro Stunde,

Woche, Monat und Jahr auslesen.

DEUTSCH

Szenen

Eine Szene sind mehrere Automationsregeln die als Gruppe ausgeführt werden.

Im Menü „Smarthome“  „Automation“ kann man als „Aktion“ ab Firmware „0.0.2.13E“, „Szene anwenden“ auswählen. Im Menü „Szenen“, legt man fest, welche

Aktionen beim Ausführen der „Szene“ durchgeführt werden sollen.

Insgesamt können bis zu 10 Szenen mit jeweils bis zu 5 Aktionen erstellt werden.

Man sollte immer darauf achten, die Aktion der richtigen Area / Zone zuzuweisen.

DEUTSCH

Sensoren-Menü

Hier finden Sie die Sensorliste, die alle angeschlossenen Sensoren anzeigt; Hinzufügen, um neue Sensoren der Zentrale anzulernen; Reichweite, zum Test der

Signalstärke und Geräte für die Konfiguration aller Geräte (z.B. Sirenen).

Liste

Im Sensormenü „Liste“ finden Sie eine Liste aller mit der LUPUSEC-XT2 (Plus)

verbundenen Sensoren. Diese werden Ihnen aufgelistet nach Area, Zonen Nr., Typ, Name, Zustand, Batterie, Sabotagekontakt, Bypass, Sendeleistung und Status. In der letzten Spalte haben Sie die Möglichkeit die Eigenschaften der Sensoren über „Ändern“ zu editieren. Über „Löschen“ kann der jeweilige Sensor aus der Alarmanlage entfernt werden. Die PIR Netzwerkkameras finden Sie darunter in einer separaten Tabelle. Hier können Sie über „Media anfordern“ ein aktuelles Bild der

Kamera anfordern.

Hinweis:

Als Sensoren gelten alle XT2 (Plus) Komponenten außer Funkrelais und Repeater (Geräte). Es sind maximal 80 Sensoren anlernbar pro Area. Zusätzlich sind beliebig

viele Geräte (Funkrelais + Funkrepeater) anschließbar.

DEUTSCH

Sensorliste:

 Area

Zeigt Ihnen die Area an, in die der Sensor angelernt wurde. Areas können

unabhängig voneinander scharfgeschaltet werden.

 Zonen Nr.

Die Nummer der Zone wird angezeigt. Dies ist eine fortlaufende Nummer, die

beim Hinzufügen des Sensors erstellt wird.

 Typ

Der Typ des Sensors wird angezeigt, z.B. „Türkontakt“ für einen Fenster- / Türkontakt.

 Name

Dies ist der Name, den Sie beim Hinzufügen von Sensoren angeben können.

Dieser ist auf 30 Zeichen beschränkt.

 Zustand

Hier sehen Sie den aktuellen Zustand der Sensoren. Ein grünes Feld zeigt an,

dass der Sensor betriebsbereit ist.

 Batterie

Ein rotes Symbol in dieser Spalte zeigt eine schwache oder leere Batterie

eines Sensors an.

 Sabotagekontakt

Sobald ein Sensor geöffnet oder demontiert wird, schlägt der Sabotagekontakt

des Sensors Alarm. Ist das Feld rot, ist der Sabotagekontakt offen.

 Bypass

Zeigt Ihnen an, ob für den jeweiligen Sensor ein Bypass aktiviert wurde.

Weitere Informationen finden Sie auf den nächsten Seiten.

 Sendeleistung

Zeigt Ihnen die Sendeleistung des Sensors an. Ist diese kleiner oder gleich 2,

wird ein Funkrepeater benötigt.

 Status

Hier sehen Sie den aktuellen Zustand der Sensoren. Ist das Feld leer, gibt es kein außergewöhnliches Ereignis. Je nach Sensorart können folgende

Zustände auftauchen:

o Offen = geöffneter Türsensor | Zu = geschlossener Türsensor o Außer Betrieb = Funktionsstörung / Batterie leer / außerhalb der

Reichweite

o Temperaturanzeige in Celsius o Stromverbrauch in Watt

DEUTSCH

Sensor editieren

Den meisten Sensoren können Sie unterschiedliche Eigenschaften und Aktionen zuweisen. Im Alarmfall reagieren diese dann vollkommen unterschiedlich. In die Einstellungen eines Sensors kommen Sie über folgende Punkte: „Liste“ 

„Sensorliste“, rechts auf „Ändern“ des jeweiligen Sensors klicken.

Je nach Sensortyp, stehen Ihnen folgende Einstellungsmöglichkeiten zur Verfügung:

 ID

Zeigt die sensorspezifische ID an (nicht veränderbar).

 Version

Zeigt die Softwareversion an (nur bei bestimmten Geräten)

 Name

Geben Sie dem Sensor einen individuellen bis zu 30-stelligen Namen.

 Area

Weisen Sie dem Sensor eine Area zu. Diese können unabhängig voneinander

scharf geschaltet werden.

 Zone

Geben Sie dem Sensor eine Zonennummer. Zonennummern dürfen nicht

doppelt vorkommen. Jede Area hat maximal 80 Zonen.

DEUTSCH

 Bypass

Ist ein Sensor auf Bypass eingestellt, so wird dieser Sensor keinen Alarm mehr auslösen (gilt nicht für Sabotage), solange dieser Wert gesetzt ist. Sensoren die keinen Alarm auslösen können wie z.B. Sirenen reagieren

folglich nicht auf die Bypass Funktion.

 Sabotage deaktivieren

Ist diese Funktion aktiviert, wird der Sensor kein Sabotagealarm mehr auslösen (per Mail, SMS, Sirene, Funkrelais). Allerdings wird weiterhin eine Warnung beim Scharfschalten (und Homemodus) der XT2 (Plus) mitgeteilt werden, solange der Systemfehler nicht behoben oder unter „Zentrale“ “XT2

Status“  „Systemfehler ignorieren“ angehakt wird.

Beispiel:

Diese Funktion kann wichtig werden, wenn sich in längerer Abwesenheit ein Sensor/Sabotagekontakt löst und Sie nicht bei jeder Sensorenüberprüfung eine Benachrichtigung erhalten möchten, dass der Sabotagekontakt des

Sensors immer noch ausgefallen ist.

 Melden

Ist diese Funktion aktiviert, können Meldungen dieses Sensors via Contact-ID

(falls vorhanden) versendet werden. Für den Mailversand, SMS ist die

Funktion nicht relevant.

 Set/Unset

Bei Fenster- / Türkontakten und drahtlosen Sensoreingängen können Sie mit dieser Funktion eine Scharf- / Unscharfschaltfunktion realisieren. Die Anlage

schaltet automatisch scharf bzw. unscharf, je nachdem ob der Kontakt

geschlossen oder geöffnet ist.

o Normal Geschlossen

Der Sensor ist normalerweise geschlossen und schaltet die XT2 (Plus)

beim Öffnen scharf.

o Normal Offen

Der Sensor ist normalerweise offen und schaltet die XT2 (Plus) beim

Schließen scharf.

Hinweise:

 Diese Funktion erzwingt ein sofortiges Scharf- /Unscharfschalten unabhängig

von eingestellten Verzögerungszeiten oder evtl. Systemfehlern!

 Möchten Sie mehrere Funk Riegelschaltkontakte nutzen und nur beim

Schließen der letzten Tür das System scharfschalten, sollten Sie allen Drahtlosen Sensoreingängen zusätzlich das Attribut „Muss vor dem

Scharfschalten geschlossen sein“ zuweisen.

 Die Funktion „Muss vor dem Scharfschalten geschlossen sein“ lässt sich nur

mit Set/Unset kombinieren wenn der Sensor auf „Normal Offen“ eingestellt ist. Sollte der Sensor auf „Normal Geschlossen“ stehen wird er die Zentrale beim

Öffnen nicht scharf schalten können.

DEUTSCH

 Muss vor dem Scharfschalten geschlossen sein

Diese Funktion gibt es für Fenster- / Türkontakte. Hakt man sie an, ist es nicht

mehr möglich, die Area scharf oder in einen Home Modus zu stellen, solange

noch der Fenster- / Türkontakt mit dieser aktivierten Option geöffnet ist. Damit

die Funktion greift, muss im Menü „Einstellung“  „Area Einstellungen“ die

Option „Scharfschaltung bei Fehler“  auf „Bestätigen“ stehen.

 24 HR

Ist diese Funktion aktiviert, wird der angegebene Alarm unabhängig von der Scharfschaltung auslösen sobald der Sensor aktiviert wird.

 Disarm / Arm / Home 1 / Home 2 / Home 3 Antwort

Geben Sie hier an, wie der Sensor in dem jeweiligen Zustand der XT2 (Plus)

reagieren soll, wenn der Sensor ausgelöst wird.

o Keine Antwort

Die Zentrale reagiert gar nicht, wenn der Sensor ausgelöst wird.

o Eingangsverzögerung 1 / 2

Die Zentrale beginnt mit der Eingangsverzögerung 1 oder 2, wenn der

Sensor auslöst. Wenn sich das System im „Scharf“- oder „Home-

Modus“ befindet und ein Sensor mit der Eigenschaft „Eingangsverzögerung 1 / 2“ ausgelöst wird, haben Sie die eingestellte Dauer (vgl. „Einstellung  Zentrale  Area Einstellungen  Verzögerung 1/2 beim Betreten“), um das System zu entschärfen. Während der Eingangsverzögerung wird ein Event Code (#131) übermittelt. Wurde während der Verzögerungszeit die Alarmzentrale nicht entschärft, wird ein

Alarm ausgelöst.

o Türklingel

Die Zentrale klingelt (Signalton welcher ausschließlich in der Zentrale

selbst zu hören ist nicht aber in den externen Sirenen).

o Logbucheintrag

Es erfolgt keine Benachrichtigung sondern nur ein Logbucheintrag in der

Zentrale dass der Sensor aktiv war.

o Einbruchalarm Follow

Diese Zone löst keinen Alarm aus, wenn zuvor eine Ein-/Ausgangs-Zone

mit Eingangsverzögerungszeit eingerichtet wurde. Es erfolgt ein Sofortalarm, wenn keine Eingangsverzögerung zuvor aktiviert wurde. Verwenden Sie diese Sensoreigenschaft z.B. für einen Bewegungsmelder im Eingangsbereich, der auf die (mit Eingangsverzögerung versehene)

Eingangstür (Fenster- / Türkontakt) ausgerichtet ist.

o Einbruchalarm Instant

Der Sensor löst sofort Alarm aus.

o Stiller Alarm

Der Sensor löst keinen Sirenenalarm aus, übermittelt jedoch einen Event

DEUTSCH

Code (#122) an die Wachzentrale  „Stiller Alarm“ und verschickt eine

Mail (solange dies nicht im E-Mail Menü ausgefiltert wird).

o Einbruchalarm Outdoor

Der Sensor löst keinen Sirenenalarm aus, übermittelt jedoch den Event Code (#136) an die Wachzentrale  „Outdoor Alarm“ und verschickt eine

Mail (solange dies nicht im E-Mail Menü ausgefiltert wird).

 Hausautomationsbefehl ausführen

Bei Zustandsänderung des Sensors kann eine von 16 Hausautomationsregeln

gestartet werden. Diese müssen im Menü Automation definiert werden.

 Hausautomationsbefehl (öffnen)

Beim Öffnen z.B. eines Fenster- Türkontakts kann eine von 16

Hausautomationsregeln gestartet werden. Diese müssen im Menü Automation

definiert werden.

 Hausautomationsbefehl (schließen)

Beim Schließen z.B. eines Fenster- Türkontakts kann eine von 16

Hausautomationsregeln gestartet werden. Diese müssen im Menü Automation

definiert werden.

 Ausgangsverzögerung beachten

Ist diese Funktion angehakt, wird der Sensor während der

Ausgangsverzögerungszeit des ausgewählten Modus (Arm, Homemodus 1-3)

nicht reagieren. Sollte der Sensor offen sein und die Zentrale scharf geschaltet werden, gibt es keine Warnung beim Schalten in den ausgewählten Modus. Diese Option deaktiviert unabhängig von der Einstellung „Zentrale“ 

„Scharfschaltung bei Fehler“ eine Warnung des Sensors.

 Alle Areas (Nur Sirenen)

Möchten Sie eine externe Sirene beiden Areas zuweisen, aktivieren Sie diese Option und stellen Sie sicher, dass der SW1 Schalter der gewünschten Sirene dabei auf ON steht! Anschließend stellen Sie den SW1 Schalter wieder auf

Off.

 Immer an (Nur PSS- Stromgeräte)

Möchten Sie unabhängig vom Status der Alarmanlage immer eine angeschaltete Funksteckdose bzw. Unterputzrelais, aktivieren Sie diese Funktion. Das PSS Gerät muss anschließend einmalig manuell aktiviert

werden.

 Emergency Button (Nur Med. Alarmmelder + Panic Button)

Hier kann eingestellt werden was für ein Alarm beim Drücken des SensorAlarmknopfes verschickt bzw. welche Automationsregel ausgeführt wird.

DEUTSCH

Alarm Übersicht

In der Alarm Übersicht sehen Sie auf einem Blick wie sich Ihre angelernten Sensoren

beim jeweiligen Zustand (Arm, Home1-3, Disarm) der Alarmzentrale verhalten. Über

„Ändern“ kann die Konfiguration, wie im Menüpunkt „Sensor editieren“ weiter oben

beschrieben, geändert werden.

PIR Sensoren

Hier werden Ihre angelernten PIR Netzwerkkamera(s) aufgelistet. Über „Media anfordern“ können Sie manuell ein Bild schießen. Die Bilder der PIR

Netzwerkkameras finden Sie im Menü Home PIR Kamera.

DEUTSCH

Hinzufügen

Im Menü „Hinzufügen“ können Sie Sensoren der LUPUSEC-XT2 (Plus) hinzufügen.

Klicken Sie einfach neben „Hinzufügen“ auf „Start“, um die Sensorsuche zu starten.

Starten Sie nun den Test-(„Anlern“-)Modus am zu installierenden Sensor. Wie die

jeweiligen Sensoren angelernt werden, lesen Sie in den Sensorbeschreibungen. Meist befindet sich am Sensor ein Knopf, der für eine bestimmte Zeit gedrückt

werden muss.

Wenn der Sensor gefunden wurde, wird er in der Tabelle angezeigt. In dieser sehen Sie auch die Art des Kontakts („Typ“), die Empfangsqualität („Signalstärke“) und die

für jeden Sensor einzigartige „Sensor ID“.

Über die Aktion „Hinzufügen“ kann der Sensor nun der Alarmanlage hinzugefügt werden. Jetzt können dem angelernten Sensor noch Eigenschaften zugewiesen

werden. Diese wurden bereits im vorigen Abschnitt „Sensor Editieren“ erklärt.

Ein manuelles Hinzufügen der Sensoren ist ebenfalls über die Sensorspezifische

Sensor-ID möglich – was in den meisten Fällen nicht notwendig ist.

DEUTSCH

Reichweite

Mit der Funktion „Reichweite“ können Sie die Sensoren-Reichweite testen. Haben

Sie einen Sensor erfolgreich hinzugefügt, klicken Sie im Menü „Reichweite“ auf „Start“ ( Die LEDs von Area 1 + 2 blinken nun). Begeben Sie sich mit dem Sensor

an den gewünschten Installationspunkt. Drücken Sie den Test-Button am Sensor für eine bestimmte Zeit (vgl. Sensoren-Beschreibungen), um den Test-Modus des

Sensors zu starten. Findet die Zentrale den Sensor, wird Sie dies mit einem kurzen

akustischen Signal melden. Im „Reichweite“-Menü unter „Signalstärke“ sehen Sie nun die Empfangsqualität.

Die Signalstärke 9 ist hier der bestmögliche Wert und Signalstärke 1 der schlechteste. Um eine verlustfreie Alarmmeldung zu garantieren, sollten Sie hier

mindestens den Wert 3 erreichen.

Geräte

Geräte Einstellungen

Im Menü „Sensoren“  „Geräte“ können Sie externe Sirenen konfigurieren oder

zusätzliche Geräte der LUPUSEC-XT2 (Plus) hinzufügen. Hierzu zählen Funkrepeater und das Funkrelais.

Wählen Sie über das Dropdownmenü „Gerät aktiv für Area“ für welche Area das

Gerät angelernt werden soll (Area 1 / 2). Aktivieren Sie nun an dem Gerät den Test-

Modus und klicken Sie auf „Gerät einstellen“, um das Gerät der Zentrale

hinzuzufügen.

Die Funktionsbeschreibung finden Sie unter dem Menü Repeater bzw. Funkrelais.

Wurde das Gerät erkannt, bestätigt dies die Zentrale mit einem kurzen Signalton. Es sind beliebig viele „Geräte“ an der XT2 (Plus) anlernbar.

DEUTSCH

Sirenen Einstellungen

 Sabotagekontakt an / aus

Deaktiviert den Sabotagekontakt aller derzeit angeschlossenen „externen“ (zusätzlich zur Zentrale installierten) Sirenen für eine Stunde

(nützlich um z.B. die Batterien zu wechseln).

o Klicken Sie auf „Sabotagekontakt Aus“ o Klicken Sie darunter auf „Gerät einstellen“

Hinweis:

Wird der Sabotagekontakt deaktiviert, wird für die Dauer der Deaktivierung kein Statusupdate mehr von der Sirene an die Zentrale übermittelt. Solange kann unter Sensoren  Liste auch nicht der aktuelle Zustand des

Sabotagekontaktes eingesehen werden.

DEUTSCH

 Bestätigungssignal an / aus (bei Arm / Disarm)

Wenn diese Funktion eingeschaltet ist, wird die Sirene beim Scharfstellen

einen bzw. zwei Töne beim Unscharfstellen wiedergeben. Um das Bestätigungssignal der Sirene(n) beim Scharf- / Unscharf- Stellen zu deaktivieren, gehen Sie wie folgt vor:

o Klicken Sie auf „Bestätigungssignal aus“ o Klicken Sie darunter auf „Gerät einstellen“

Hinweis:

Sollte der Sabotagekontakt der Sirene beim Scharfstellen geöffnet sein werden Sie trotz deaktiviertem Bestätigungssignal in schneller Abfolge fünf

kurze Signaltöne hören.

 Eingangssignal an / aus

Wenn diese Funktion eingeschaltet ist, wird die Sirene über die Dauer des definierten Verzögerungszeitraums bis zur Scharfschaltung Bestätigungstöne

wiedergeben.

Um den Hinweiston der Sirene(n) beim Betreten oder Verlassen zu

deaktivieren, gehen Sie wie folgt vor:

o Klicken Sie auf „Eingangssignal aus“ o Klicken Sie darunter auf „Gerät einstellen“

Hinweise:

 Diese drei Einstellungen werden nur übermittelt aber nicht in diesem Menü

permanent gespeichert. Nach Übermittlung sind alle drei Einstellungen wieder

auf An - wurden aber dennoch in den Sirenen gespeichert, sobald sie den Bestätigungston abgegeben haben.

 Zusätzlich gilt, dass die Konfiguration an alle derzeit eingelernten und

angeschalteten externen Sirenen übermittelt wird. Möchten Sie mehrere Sirenen unterschiedlich konfigurieren sollten diese entweder zu einem späteren Zeitpunkt eingelernt werden oder den Strom temporär entfernen. Es

ist nicht möglich die aktuelle Konfiguration einer Sirene auszulesen.

Erweiterte Einstellungen:

 Area

Geben Sie die Area an, in der sich die Sirene befindet.

 Zone

Geben Sie die Zone der Sirene an, deren Einstellungen Sie ändern möchten.

 Alarm Lautstärke

Geben Sie die Sirenen-Lautstärke bei Alarm an (Laut, Mittel, Leise, Stumm).

 Türklingel

Geben Sie an, ob die Sirene bei der „Türklingel-Funktion“ einen Ton ausgeben soll oder nicht.

DEUTSCH

 Einbruch in „Home“ auslösen

Geben Sie an, ob die Sirene im Falle eines Einbruchs alarmieren soll, wenn

sich die Zentrale im Homemodus befindet.

 Einbruch in „Arm“ auslösen

Geben Sie an, ob die Sirene im Falle eines Einbruchs alarmieren soll, wenn

die Zentrale Scharf (Arm) gestellt ist.

 Sirenenstroboskop

Geben Sie an, ob die LEDs der Sirene nach einem akustischen Alarm bis zum

nächsten Unscharfschalten leuchten sollen.

 Bestätigungs-Blitz

Geben Sie an, ob die Sirene beim Statuswechsel (Arm / Home / Disarm) zur

Bestätigung aufblinkt.

 Verlassen-Blitz

Geben Sie an, ob die LEDs der Sirene während der Verzögerungszeit beim

Verlassen zur Bestätigung blinken sollen.

 Betreten-Blitz

Geben Sie an, ob die LEDs der Sirene während der Verzögerungszeit beim

Betreten zur Bestätigung blinken sollen.

 Blitz auslösen

Geben Sie an ob die Sirene im Alarmfall über die drei LEDs optisch warnen soll. Falls aktiviert blinkt die Außensirene durchgehend bis die Alarmtondauer

abgelaufen ist.

 Lautstärke beim Scharfschalten

Geben Sie die Lautstärke des Bestätigungstons beim Scharfschalten an.

 Lautstärke beim Unscharf schalten

Geben Sie die Lautstärke des Bestätigungstons beim Unscharfschalten an.

Damit die Einstellungen übernommen werden, drücken Sie „Senden“. Beim

erfolgreichen Übermitteln bestätigt die Sirene dies durch einen Ton.

DEUTSCH

Sirene

Sirenen Einstellungen Einstellung Interne Sirene (Zentrale)

Hier kann eingestellt werden bei welchen Fällen die interne Sirene der Alarmzentrale

aktiviert werden soll. Ihnen stehen folgende Auswahlmöglichkeiten zur Verfügung:

Einbruch, Feuer/Notausgang, Wasser, Pers. Bedrohung, Med. Notfall.

Einstellung: Externe Sirene(n)

Wurden zusätzlich zur Zentrale weitere Sirenen angelernt können Sie hier angeben in welchen Fällen diese aktiviert werden soll. Falls mehrere externe Sirenen angelernt wurden können diese nicht unterschiedlich konfiguriert werden, entweder

alarmieren alle externe Sirenen oder keine.

Ihnen stehen wie schon bei der internen Sirene folgende Auswahlmöglichkeiten zur

Verfügung: Einbruch, Feuer/Notausgang, Wasser, Pers. Bedrohung, Med. Notfall.

Hinweis:

Ein evtl. angelerntes Funkrelais reagiert ebenfalls wie eine externe Sirene. Wird in diesem Menü z.B. der Alarm für externe Sirenen bei Einbruch deaktiviert, dann wird

auch kein Funkrelais bei Einbruchalarm schalten.

DEUTSCH

Netzwerk Menü

Im Menü Netzwerk finden Sie das Menü Einstellungen, DNS, UPnP, GSM & SMS

und Kameras.

Einstellungen

Im Unter Menü „Einstellungen“ können Sie die IP-Adresse der LUPUSEC-XT2 (Plus)

einstellen. Wir empfehlen die Standardeinstellung „IP Adresse automatisch beziehen

(DCHP)“ solange sich in Ihrem Netzwerk ein Internet-Router befindet. Somit erhält die Alarmanlage automatisch vom Router eine passende IP-Adresse.

Alternativ können Sie natürlich auch alle Netzwerkeinstellungen manuell angeben.

Klicken Sie hierzu auf „Verwende folgende IP-Adresse“.

DNS Flush Period: Sie können in regelmäßigen Zeitabständen die gespeicherten

DNS Adressen löschen und die IP’s von XMPP und Upload neu beziehen lassen. (Bitte lassen Sie diese Funktion deaktiviert).

DEUTSCH

DNS

Im Untermenü „DNS“ können Sie einen Hostnamen mit Ihrer öffentlichen IP Verknüpfen. Da Ihr Provider (z.B. Telekom) Ihrem Router spätestens alle 24h eine

neue IP-Adresse vergibt, benötigen Sie einen DDNS-Hostnamen, der mit Ihrer aktuellen IP-Adresse verknüpft wird. Hierzu bietet LUPUS einen eigenen,

kostenfreien Service an. Eine Beschreibung finden Sie im Kapitel „Dynamic DNS

Konto erstellen“.

DYNDNS

 Ihre öffentliche IP-Adresse lautet: Hier sehen Sie die öffentliche IP-Adresse

Ihres Netzwerkes, die Sie von Ihrem Internet Service Provider zugewiesen bekommen haben.

Die folgenden Felder müssen ausgefüllt werden, wenn Sie ein LUPUS DDNS-Konto verwenden:

 DDNS Update Server: my.lupus-ddns.de (Standard)  Host Name: Tragen Sie hier den Hostnamen ein, den Sie sich auf

http://my.lupus-ddns.de/ eingerichtet haben. (Genauere Beschreibung im

Kapitel „Fernzugriff über das Internet")

 Benutzername: Tragen Sie den Login-Name der DDNS-Webseite ein.  Passwort: Tragen Sie das zugehörige Passwort ein.

Übernehmen Sie die Einstellungen mit „OK“ oder verwerfen Sie Änderungen mit

Reset.

Hinweis:

Die XT 2 (Plus) Zentrale ermöglicht ausschließlich die Verwendung des Lupus DDNS Dienstes. Möchten Sie einen anderen Anbieter verwenden, müssen Sie die DDNS Daten z.B. in Ihrem Router hinterlegen.

DEUTSCH

UPnP

Aktiviere UPnP: Mit der UPnP-Funktion kann die LUPUSEC-XT2 von jedem Windows 7 PC im lokalen Netzwerk gefunden und aufgerufen werden, ohne die IP-

Adresse angeben zu müssen. Die Anlage wird direkt in der Netzwerkumgebung

angezeigt. Aktiviere UPnP Port Weiterleitungen: Wenn Sie die Port-Weiterleitungsfunktion

aktivieren und einen UPnP-fähigen Router besitzen, kann die Alarmanlage direkt die

Portweiterleitung im Router einrichten. Das heißt Sie können ohne eine Router

Konfiguration mit dem „Externen Port“ über das Internet zugreifen.

Hinweise:

 Alternativ zum UPnP Verfahren kann stattdessen auch eine klassische

Portweiterleitung in seinem Router eingetragen werden. Eine Router Konfiguration ist für Laien schwierig, einige Anregungen finden Sie im Kapitel

„Fernzugriff über das Internet“ oder im Handbuch Ihres Routers.

 Derzeit ist es nur möglich einen „http://“ Zugriff mit UPnP zu ermöglichen.

Möchten Sie mit einer SSL Verschlüsselung (https://) auf die XT2 Plus Zentrale zugreifen ist es notwendig eine Portweiterleitung (auf den Port 443) in

Ihrem Router einzutragen.

DEUTSCH

GSM & SMS

Die LUPUSEC-XT2 (Plus) kann im Alarmfall eine SMS versenden. Diese können Sie an den Wachdienst, sowie an Ihre privaten Mobiltelefone versenden.

SMS GATEWAY Einstellungen

 Service:

Hier geben Sie die Zugangsdaten eines Drittanbieters an. Derzeit wird

„nur“ der SMS-Anbieter „Smstrade.de“ gelistet. Möglicherweise werden weitere Anbieter folgen. Hinweis: Um den SMS-Dienst (über Internet) nutzen zu können, öffnen Sie die

Webseite des Anbieters www.smstrade.de. Erstellen Sie hier ein kostenloses

Konto unter „Anmelden“. Alternativ kann auch direkt über eine SIM-Karte (GSM Modul) eine SMS zugeschickt werden.

 Key:

Geben Sie hier den Key ein den Sie von SMS-Trade.de zugewiesen bekommen haben (weitere Erklärungen finden Sie auf den nächsten Seiten).

 Route:

Verwenden Sie hier auf jeden Fall SMS-Trade Route „Gold“, da sich mit

„Gold“ die Absendernummer nicht ändert. SMS über „Basic“ können unter

Umständen erst sehr verzögert ankommen.

DEUTSCH

 Absender:

Hier kann Optional ein beliebiger Name eingegeben werden welcher als

Absender, einer über SMS Trade verschickten SMS, übermittelt wird.

Um den SMS-Dienst (über Internet) nutzen zu können, öffnen Sie die Webseite des

Anbieters www.smstrade.de. Das Erstellen des Kontos ist zwar kostenlos

(Anmelden), allerdings entstehen für jede verschickte SMS Kosten.

Wenn Sie Ihr Konto erstellt, über die Bestätigungsemail freigeschaltet und sich

eingeloggt haben, klicken Sie oben im Kundencenter auf „Schnittstellen“. Sie sehen dann folgendes Bild inklusive des wichtigen „Gateway Keys“:

DEUTSCH

Antwort

Beschreibung

Fehlerbehebung

Empfängernummer nicht

korrekt

Korrektes Format verwenden, z.B.

491701231231

Absenderkennung nicht korrekt

Absender mit maximal 11 alpha-

numerischen oder 16 numerischen

Zeichen verwenden

Nachrichtentext nicht korrekt

Maximal 160 Zeichen Text oder

Parameter concat=1 nutzen.

Messagetype nicht korrekt

Messagetype entfernen oder einen der folgenden Werte verwenden: flash,

unicode, binary, voice.

SMS Route nicht korrekt

Folgende Routen sind möglich: basic,

gold, direct

Identifikation fehlgeschlagen

Gateway Key überprüfen

nicht genügend Guthaben

Guthaben aufladen

Netz wird nicht abgedeckt

Andere Route wählen

Feature nicht möglich

Andere Route wählen

Übergabe an SMS-C fehlgeschlagen

Andere Route wählen oder an den

Support wenden

100

SMS wurde angenommen und

versendet

Diesen Gateway Key kopieren Sie in das Feld „Key“ der LUPUSEC-XT2 (Plus):

ACHTUNG, WICHTIGER HINWEIS: Für die Nutzung einer solchen SMS-

Dienstleistung fallen möglicherweise Entgelte an, die vom Drittanbieter in Rechnung

gestellt werden. SMSTrade stellt u.a. einen Prepaid-Service zur Verfügung. Mehr Informationen erhalten Sie hierzu auf smstrade.de.

WICHTIGER RECHTLICHER HINWEIS: SMS Trade ist ein Drittanbieter, zwischen LUPUS-Electronics und SMS Trade bestehen keinerlei rechtliche oder geschäftliche

Verbindungen. LUPUS-Electronics übernimmt keine Verantwortung für den Inhalt der Drittanbieter-Website, LUPUS-Electronics überprüft, kontrolliert oder überwacht das Angebot und die dort angebotenen Dienstleistungen, darunter auch die Preise nicht. LUPUS-Electronics lehnt jede Garantie, Gewährleistung oder Haftung bezüglich der angebotenen Dienstleistungen von Drittanbietern und deren ordnungsgemäße Nutzung zusammen mit der LUPUSEC-XT2 sowie bezüglich des Inhalts, der Genauigkeit oder Legitimität des Angebotes oder Materials des Drittanbieters sowie der Drittanbieter-Website ab. Die oben abgebildeten SMS-Angebote sind nach Stand der Drucklegung dieses Handbuches wiedergegeben und sind möglicherweise nicht aktuell. Der Zugriff auf Drittanbieter-Websites erfolgt auf eigene Gefahr. Die Nutzung von Drittanbieter-Websites und der Dienstleistungen des Drittanbieters unterliegt den jeweiligen Nutzungsbedingungen des jeweiligen Drittanbieters, einschließlich derer jeweiligen Datenschutzrichtlinien. Natürlich können zur Nutzung der LUPUSEC-XT2 auch andere SMS Dienstleister als SMS Trade auf eigene Gefahr verwendet werden.

Bitte beachten Sie, dass die Zeitspanne zwischen Senden und Empfangen einer Benachrichtigungs-SMS externen technischen Bedingungen unterliegt wie z.B. der Mobilfunknetzauslastung o.ä. und kann teilweise stark variieren.

Anbei eine Tabelle mit den häufigsten Antwortcodes von SMS-Trade:

DEUTSCH

TEST SMS

Der hier durchführbare Test ist ausschließlich für den SMS-Versand über SMSTrade.de (Netzwerk).

 Empfänger:

Geben Sie hier Ihre Handynummer ein, an die Sie eine Test-SMS (via SMSTrade.de) versenden möchten.

 Text:

Geben Sie hier einen optionalen Text der Test-SMS ein.

SIM-Karten Einstellungen (SMS via GSM)

Mit der XT2 (Plus) können Sie auch über das Mobilfunknetz (GSM) Kurznachrichten

versenden.

 Bevor Sie eine (Mini-)SIM-Karte auf der Rückseite der XT2 (Plus)-Zentrale

einstecken, müssen Sie die PIN-Code Abfrage mit einem Handy deaktivieren.

 Eine SIM Karte stecken Sie in die Zentrale in dem der goldene Chip nach

unten gerichtet ist und das ausgesparte Eck zuerst in den SIM-Slot gesteckt wird.

 Anschließend konfigurieren Sie unter Einstellung  SMS Report  SMS

Benachrichtigung den Empfänger + Ereignisse wann eine SMS verschickt

werden soll (Siehe Kapitel „Report“).

GSM

 Statusmeldung

Hier wird der Anbieter Ihrer eingelegten SIM-Karte angezeigt und die Signalstärke angezeigt.

 Melde den Status der SIM-Karte

Diese Option sollte für einen SMS-Versand über SIM Karte unbedingt auf „Ja“ stehen, ansonsten ist dieser nicht möglich.

 Melde GSM Signalverlust

Diese Option aktiviert bzw. deaktiviert die Benachrichtigung bei GSM

Signalverlust.

Die GPRS + MMS Einstellungen werden bisher (Mitte 2015) nicht unterstützt und

können ignoriert werden.

SMS

 SMS Keyword

Ein SMS Keyword festzulegen ist notwendig um über eine SMS Befehle an die Zentrale zu schicken. Zusätzlich müssen Sie einen vorher eingetragenen und

aktivierten PIN Code (HOME  PIN Codes) angeben.

In unserem Beispiel ist das SMS Keyword „test“, der Pin Code steht auf Standardwert „1234“.

In folgender Tabelle sehen Sie die möglichen Befehle. Bitte keine

Leerzeichen im SMS Text verwenden!

DEUTSCH

Nutzen

Kommando

SMS Beispiel Text

Beischreibung

Status der

Zentrale

ändern

MODE

MODE:test,1234,1,4

Mit dem Kommando kann man die Zentrale Scharf, Unscharf oder in die verschiedenen Home Modi schalten. Erster Wert (1)  Area Nummer 1 Zweiter Wert (4)  Home Modus 3

0: Disarm 1: Full Arm 2: Home Arm 1 3: Home Arm 2 4: Home Arm 3


anfragen

REQIMG

REQIMG:test,1234,1, 10

Dieses Kommando wird verwendet um von einer angeschlossenen PIR Kamera ein Bild zu schießen. Erster Wert (1) Area Nummer 1 Zweiter Wert (10) PIR Kamera Zone 10.

(PSS)

Strom Gerät

An / Aus schalten

PSS

PSS:test,1234,1,2,0

Funksteckdosen und Unterputzrelais können mit

diesem Kommando ein bzw. ausgeschaltet werden. Erster Wert (1) Area Nummer, 1 Zweiter Wert (2)  PSS Zonen Nummer 2

Dritter Wert (0)  0 Kommando zum ausschalten 1 Kommando zum anschalten 2 Kommando zum umschalten

Neustart

RESET

RESET:test,1234,10

Wird verwendet um die Zentrale neu zu starten z.B.

wenn sich die Weboberfläche aufgehangen hat.

10 steht für die Verzögerung wieviel Sekunden nach

dem Empfang die Zentrale neu gestartet werden soll.

 SMS P-word

Wird bisher nicht unterstützt und kann ignoriert werden.

 Send SMS…

Um eine Test-SMS mittels SIM-Kartenmodul zu verschicken gehen Sie auf

den Punkt „Send SMS…“. Es öffnet sich ein Fenster in der Sie wie bei „TEST SMS“ (siehe oben) beschrieben die Empfänger Telefonnummer und einen

optionalen Text für die Test-SMS eingeben können.

Hinweis:

Sollte die XT2 (Plus) Zentrale die SIM-Karte nicht mehr erkennen, wenn z.B.

überprüft wird ob noch Guthaben auf der Karte ist oder nicht, entfernen Sie komplett

den Strom (auch den Notstrom Akku) und starten Sie die Zentrale neu.

DEUTSCH

Kameras

Im Menü Kameras können Sie in der LUPUSEC-XT2 (Plus) alle LUPUSNET HD IPKameras, sowie die LUPUSTEC-LE800+ und LE800 D1-Serie einbinden. Maximal

können Sie vier Kameras hinzufügen. Theoretisch können Sie auch Bilder von

beliebigen Kamera- / Rekorder- Herstellern darstellen, wichtig ist hierbei einen

MJPEG Pfad anzugeben den viele (aber nicht alle) Kameras / Rekorder haben. Bitte schauen Sie hierfür in die Anleitung des jeweiligen Produktes nach oder Fragen beim

Hersteller des Produktes direkt nach.

Um ein Livebild einer Kamera / Rekorders einzubinden müssen Sie die richtige

Syntax in eines der viel Felder „URL Kamera“ eintragen.

Hinweise:

 Bei allen Beispielen sollten Sie den Benutzernamen, das Passwort und die IP-

Adresse Ihren Daten anpassen!

 Um das Bild von unterwegs über das Internet ebenfalls sehen zu können,

verwenden Sie statt der lokalen IP (192.168.xxx.xxx) Ihre DDNS Adresse

(Portweiterleitung auf das Kamerabild zusätzlich notwendig).

 Bitte verwenden Sie nicht den Internet Explorer, da dieser Probleme mit

der Bilddarstellung der Kameras hat.

 Die PIR Netzwerkkamera lässt sich nicht über das Menü Kameras einbinden

sondern als Sensor.

 Beispiel für die Einbindung einer LUPUSNET HD Kamera

verwenden Sie folgende Syntax:

http://Benutzername:Passwort@Camera-IP-ADRESSE:PORT/ GetData. cgi?CH=Streamnummer

DEUTSCH

Beispieldaten IP Kamera Benutzername: admin Passwort: admin IP-Adresse: test.lupus-ddns.de Port: 10030 Stream 2: ?CH=2

Die URL muss nach unseren Beispieldaten folgendermaßen aussehen: http://admin:admin@test.lupus-ddns.de:10030/GetData.cgi?CH=2

Der Befehl „/GetData.cgi“ zeigt den MJPEG-Stream der Kamera. Dieser

überträgt dann bis zu 25 Bilder / Sekunde. Wenn Ihnen das dadurch verursachte Datenaufkommen zu hoch ist, können Sie auch auf einzelne Bilder zugreifen, die nur alle 3 Sekunden aktualisiert werden. Hierzu müssen

Sie folgende Erweiterung verwenden: „/GetImage.cgi?Size=640x480“. Die URL muss nach unseren Beispieldaten folgendermaßen aussehen:

http://admin:admin@test.lupus-ddns.de:10030/GetImage.cgi?Size=640x480

 Beispiel für die Einbindung einer LE 200 Kamera

verwenden Sie folgende Syntax:

http://IP-ADRSSE/cgi-bin/CGIStream.cgi?cmd=GetMJStream&usr=

Benutzername&pwd=Passwort

Um das Livebild Ihrer LE 200 in der LUPUSEC XT Smarthome Alarmanlage sehen zu können, müssen Sie zuerst mit folgendem Befehl (in Ihrem

Webbrowser) den Substream von H.264 auf MJPEG umstellen: http://cgi-bin/CGIProxy.fcgi?cmd=setSubStreamFormat&format=1&usr =Benutzername&pwd=Passwort

Beispieldaten LE 200 Kamera

Benutzername: test Passwort: test DVR-Adresse: 192.168.123.10 Port: 88 Bildpfad: /cgi-bin/net_jpeg.cgi?ch=0

Anschließend können Sie die URL in den Kamera Einstellungen eintragen:

Die URL muss nach unseren Beispieldaten folgendermaßen aussehen:

http://192.168.123.10:88/cgi-bin/CGIStream.cgi?cmd=GetMJStream&usr= test&pwd=test

 Beispiel für die Einbindung eines 800 + / 800 D1 Videorekorders

verwenden Sie folgende Syntax:

http://Benutzername:Passwort@DVR-ADRESSE:PORT/cgibin/net_jpeg.cgi?ch=Videokanalnr.

Beispieldaten LE 800 +/ 800 D1 Benutzername: test Passwort: test DVR-Adresse: test.lupus- ddns.de Port: 10001 Kamerabild/Kanal 1: /cgi-bin/net_jpeg.cgi?ch=0

Hinweis:

Beim Kanal einbinden wird immer 1 vom gewünschten Kanal abgezogen.

Kanal 4 entspricht also ch=3, Kanal 1 ch=0. Die URL muss nach unseren Beispieldaten folgendermaßen aussehen:

http://test:test@test.lupus-ddns.de:10001/cgi-bin/net_jpeg.cgi?ch=0

DEUTSCH

Menü Einstellung

Hier finden Sie das Menü Contact ID, Zentrale, Sondercodes, Report, E-Mail, Upload und Sprache.

Contact ID

Um das Menü „Contact ID“ verwenden zu können, müssen Sie den Service einer Wachzentrale in Anspruch nehmen. Die Wachzentrale kann dann mit Ihrer

LUPUSEC-XT2 (Plus) gekoppelt werden, so dass der Wachdienst über jede wichtige Statusänderung informiert wird und gegebenenfalls reagieren kann.

Ihnen stehen unter „Contact ID“ insgesamt 20 Felder zur Verfügung. In diese können Sie die Adresse Ihrer Alarmzentrale / Leitstelle eintragen sowie deren Priorität. Die

LUPUSEC-XT2 (Plus) verwendet hierzu das allgemein übliche „Contact ID over IP“Protokoll.

Falls Ihre Leitstelle dieses nicht unterstützt oder Anpassungen verlangt, zögern Sie

nicht unseren Support zu kontaktieren.

DEUTSCH

 Reporting URL

Die zu verwendende Contact ID-Adresse muss nach diesem Muster gestaltet werden:

rptn://ACCT@server:port (für einen Report über das Internet) gsm://ACCT@TelefonNr (für einen Report via GSM) sms://ACCT@TelefonNr/TEXT (sendet einen Text per SMS via GSM)

smsgw://ACCT@TelefonNr/TEXT (sendet einen Text per SMS via

SMSTrade.de)

 ACCT

Die ID oder Kundennummer, unter der Ihre Alarmanlage bei der

Wachzentrale registriert ist.

 Server

Die IP-Adresse des Wachzentralen-Servers.

 Port

Der zugewiesene Port des Wachzentralen-Servers.

 Beispiel: rptn://123456@94.214.112.83:2280

Jede Statusänderung der LUPUSEC-XT2 (Plus) kann so der Alarmzentrale mitgeteilt werden.

 Level

Geben Sie an, wann ein Report erfolgen soll.

o Alle Ereignisse: Jede Statusänderung und jeder Alarm wird

übermittelt.

o Alarm Ereignisse: Nur Alarme werden übermittelt. o Status Ereignisse: Nur Zustands- und Statusänderungen werden

übermittelt.

 Gruppe

Sie können unterschiedliche Meldewege und Empfänger in bis zu 5 Gruppen einteilen. Diese Gruppen werden im Alarmfall der Reihe nach

alarmiert.

 Essentiell

Die XT2 (Plus) wird solange versuchen, die als Essentiell gekennzeichneten Adressen/Empfänger zu erreichen, bis die Meldung

erfolgreich versendet wurde. Gruppe 1 steht immer auf „Essentiell“.

 Optional

Die XT2 (Plus) wird erst an „Optional“ markierte Adressen versenden,

wenn der Versand an die vorherige Meldegruppe fehlgeschlagen ist.

Hinweis:

Verwenden Sie für alle Meldewege Essentiell, dann wird nur ein Meldeweg mit

folgenden Prioritäten gestartet: rtpn  gsm  smsgw  sms.

DEUTSCH

Nachricht

ACCT MT QXYZ GG C1 C2 C3

ACCT

4stellige Benutzernummer (0-9, A-F), Konto der Wachzentrale

Nachrichtentyp, 18H

Ereignisbezeichner, liefert spezifische Ereignisinformationen

XYZ

Ereigniscode (Hexadezimal 0-9, A-F)

Gruppen- oder Areanummer (00 = Zentrale, 01 = Area 1, 02 = Area 2)

C1C2C3

1. Zentrale (wenn GG = 00) 001 = PIN Code 1 002 = PIN Code 2 997 = Temporärer Code 998 = Überfall Code 000 = Zentrale

2. Zone Nummer (wenn GG = 01 oder 02) 001 = Zone 1 002 = Zone 2

ALARMMELDUNGEN

Code

Alarm

Ursache

100

Medizinischer Alarm

Melder mit Eigenschaft „Medizinischer Alarm“

101

Notfallalarm

Medizinischer Alarmmelder, Panic Button

110

Feueralarm

Melder mit Eigenschaft „Feueralarm“

111

Rauchalarm

Rauchmelder

114

Hitzealarm

Hitzemelder

120

Überfallalarm

Panikknopf auf Fernbedienung

121

Nötigungsalarm

Überfallcode auf Keypad

122

Stiller Alarm

Melder mit Eigenschaft „Stiller Alarm“

130

Einbruchalarm

Melder mit der Eigenschaft „Einbruchalarm

Instant“ oder „Einbruchalarm Follow“

131

Einbruchalarm

(Perimeter)

Melder mit Eigenschaft

„Eingangsverzögerung“ im Arm Modus ausgelöst.

132

Einbruchalarm

(Innenbereich)

Melder mit Eigenschaft „Eingangsverzögerung“ im Home Modus

ausgelöst.

136

Einbruchalarm

(Außenbereich)

Melder mit Eigenschaft „Einbruchalarm Outdoor“

147

Sensorausfall

Wenn Supervisionüberprüfung bei einem Sensor

fehlschlägt oder wiederhergestellt wird

Contact ID Syntax

Das Protokoll „Contact ID“ dient zur Identifizierung von Statusänderungen und

Alarmmeldungen Ihrer LUPUSEC-XT2 (Plus) Alarmanlage. Jede Statusänderung

kann somit via SMS, Email oder TCP/IP der Wachzentrale mitgeteilt werden. Hierzu benötigt die Wachzentrale eine geeignete Software, die „Contact ID over IP“ unterstützt. Falls Ihre Leitstelle noch keine Unterstützung bietet, helfen wir gerne bei

der Integration.

Aufbau Contact ID Syntax:

Ereigniscodes:

DEUTSCH

151

Gasalarm

Melder mit Eigenschaft „Gasalarm“

154

Wasseralarm

Wassermelder

158

Zu hohe Temperatur

Zu hoher Temperaturalarm ausgelöst

159

Zu niedrige Temperatur

Zu niedrige Temperaturalarm ausgelöst

162

CO-Alarm

CO-Melder

STATUSMELDUNGEN

301

Stromverlust

Stromausfall für mehr als 10 Sekunden /

Stromversorgung wiederhergestellt

302

XT2 (Plus) Batterie

schwach

Batteriespannung der Zentrale schwach /

Batteriespannung wiederhergestellt

311

XT2 (Plus) Batterie

defekt

Batterie der Zentrale entfernt bzw. abgeschaltet /

Batterie wieder verfügbar

344

Funkstörung

Funk gestört / wiederhergestellt

374

Arm trotz Fehler

Scharfschaltung obwohl ein Fehlerzustand

besteht.

383

Sensorsabotage

Sabotagekontakt eines Sensors ausgelöst /

wiederhergestellt

384

Sensorbatterie niedrig

Batteriespannung eines Sensors niedrig /

wiederhergestellt

389

Selbsttest Fehler

Allgemeine Störungen der Zentrale  Neustart

MODUSMELDUNGEN

400

Scharf-

/Unscharfschaltung

Fernbedienung

Scharfschaltung oder Unscharfschaltung per

Fernbedienung

401

Scharf/Unscharfschaltung User

Scharfschaltung oder Unscharfschaltung per

Web, App oder SMS

407

Scharf-

/Unscharfschaltung

Keypad

Scharfschaltung oder Unscharfschaltung per

Keypad

408

Scharf-

/Unscharfschaltung

Set/Unset

Scharfschaltung oder Unscharfschaltung per

Sensor mit „Set/Unset“-Option

456

Homemodus

Homemodusaktivierung

602

Periodischer Test

Zentrale führt periodischen Test durch

HAUSAUTOMATION

760

Hausautomationsregel

ausgeführt

Eine Hausautomationsregel wurde ausgeführt

Beispiel der Contact ID Syntax:

Das Konto 1234 meldet einen Perimeter-Alarm in Zone 15 der Area 1: <1234 18 1131 01 015 8> 1234 = Das Konto bei der Wachzentrale 18 = Die Identifizierung für eine Meldung via „Contact ID“ 1131 = Die erste Zahl (hier 1) steht für „Neues Event“ gefolgt von dem Event-Code: 131 der für einen Perimeter-Alarm steht. 01 = Die Areanummer 015 = Die Zonennummer 8 = Der Prüfsumme

DEUTSCH

Zentrale

Auf dieser Seite können Sie die Generellen Einstellungen, Bereichs- und Alarmeinstellungen sowie Datums- und Uhrzeiteinstellungen der XT2 (Plus) vornehmen.

Generelle Einstellungen

 Stromunterbrechung via Contact ID melden

Geben Sie an, nach welcher Zeit bei einer Stromunterbrechung, die Zentrale

den Stromverlust via Contact ID melden soll.

 Energiesparmodus bei Stromverlust

Geben Sie an, nach welcher Zeit bei einer Stromunterbrechung, die Zentrale

in den Energiesparmodus gehen soll. Im Alarmfall wird dieser sofort beendet.

 Energiesparmodus verlassen bei voller Batterie nach

Stromunterbrechung

Geben Sie an, nach welcher Zeit nach Stromunterbrechung, die Zentrale den

Energiesparmodus wieder verlassen soll, wenn der Batteriestatus normal ist.

 Energiesparmodus verlassen bei niedriger Batterie nach

Stromunterbrechung

Geben Sie an, nach welcher Zeit nach Stromunterbrechung, die Zentrale den

Energiesparmodus wieder verlassen soll, wenn der Batteriestatus niedrig ist.

 Meldung bei Funkstörungen

Aktivieren Sie diese Funktion (Ab 1 oder 2 Minuten) wenn die Zentrale eine Funkstörung per Mail, SMS oder Contact ID melden soll. Ein akustischer Alarm erfolgt nicht.

DEUTSCH

 Automatische Statusmeldung an die Wachzentrale

Geben Sie an, in welchen Zeitabständen die Zentrale eine Statusmeldung an die Wachzentrale schicken soll. Diese erkennt so, dass die XT2 (Plus)

„online“ ist.

 Warteperiode nach dem Einschalten

Geben Sie an, wie lange die Zentrale mit der ersten Statusmeldung an die

Wachzentrale nach dem Einschalten mindestens warten soll.

 Warnton bei fehlender Netzwerkverbindung

Geben Sie an, ob Sie bei deaktiviertem bzw. nicht genutztem

Netzwerkanschluß einen regelmäßigen Warnton hören möchten oder nicht.

 Benachrichtigung bei Hausautomationsregelausführung

Mit aktivierter Funktion können Sie eine Nachricht per ContactID, Mail, SMS, Telefon oder Push Notification über ausgelöste Automationsregeln erhalten. Zusätzlich ist es notwendig die Bedingung „Automationsregel“ im jeweiligen

Dropdown-menü (unter Bedingung) aktiviert zu haben.

 Shop-Funktion

Diese Einstellung ist in Entwicklung und hat derzeit noch keine Funktion.

 PIN-Code Schutz

Aktiviert man diese Einstellung und gibt über Keypad dreimal einen falschen

PIN-Code ein sind alle Keypads für die nächsten 15 Minuten gesperrt!

DEUTSCH

Area Einstellungen

Einstellungen für Area

Geben Sie an, für welche Area die nachfolgenden Einstellungen gültig sein sollen.

Haupteinstellungen

 Name

Hier können Sie Optional die ausgewählte Area benennen, den Namen erhält

man auch in einer Mail / SMS der Zentrale.

DEUTSCH

 Final Door

Aktivieren Sie diese Option, wenn der letzte noch als offen erkannte Türkontakt beim Schließen das System automatisch scharf schalten soll,

obwohl die Verzögerungszeit noch andauern würde.

 Scharfschaltung bei Fehler

o Bestätigen: Schalten Sie das System trotz Fehlern (Systemfehler,

Batterien, Netzversorgung, PSTN, SMS, IP-PING, GSM, Geöffnete Melder

bzw. genereller Status von Meldern) scharf, wird eine Fehlermeldung angezeigt und 2 kurze Töne ausgegeben – das System bleibt unscharf. Wenn Sie innerhalb von 10 Sekunden erneut scharfschalten, schaltet das

System trotz der Fehler scharf.

Hinweis:

Eine Auflistung der „Fehler“ erfolgt im Menü „Zentrale“  „XT2 Status“.

o Erzwingen: Das System wird direkt scharfgeschaltet. Egal ob Fehler im

System sind (Sabotage, Batterie, Tür offen etc.).

 Sabotage Alarm

o Full Arm: bei einem Sabotagealarm lösen die Sirenen nur im Full Arm

Modus aus. In allen anderen (Disarm, Home1-3) bleiben die Sirenen stumm.

o Immer: die Sirenen lösen im Falle eines Sabotage-Alarms in jedem Modus

aus.

 Sensorenüberprüfung (Supervisor)

Geben Sie an, ob die Zentrale den Status der Sensoren überprüfen soll.

Zeit Einstellungen

 Timer Sensorenüberprüfung

Die Zentrale erhält in regelmäßigen Abständen Statusinformationen der Sensoren. Sollte innerhalb dieser Zeit keine Statusmeldung erfolgen, wird die Zentrale dies protokolieren. Die Zeitabstände, in denen die Zentrale die

Sensoren überprüfen soll, können Sie hier angeben.

 Verzögerung (1 und 2) beim Betreten

Wird das Haus betreten, wenn sich die LUPUSEC-XT2 (Plus) in der

Scharfschaltung befindet, benötigen Sie möglicherweise einige Zeit, um z.B. den Code im Keypad einzugeben. Diese Zeit bis zur Alarmierung, kann hier angegeben werden. Allerdings ist diese Verzögerungszeit nur bei Sensoren

mit aktvierter „Antwort-Eigenschaft„ (Siehe Kapitel „Sensor Editieren“)

„Eingangsverzögerung 1 bzw. 2“ aktiv. Sensoren mit der Eigenschaft

„Einbruchalarm Instant“ lösen sofort Alarm aus.

 Verzögerung beim Verlassen

Wenn Sie die Alarmanlage scharf schalten, um z.B. das Haus zu verlassen, benötigen Sie möglicherweise eine kurze Zeit, bis Sie die Tür wieder von außen verschlossen haben. Diese Verzögerungszeit bis zur Scharfschaltung kann hier angegeben werden. Nach der Verzögerungszeit ist die Alarmanlage

Scharf gestellt.

DEUTSCH

Hinweis:

Zusätzlich muss in jedem Sensor (für jeden Modi) der Sensorliste welcher nicht während der Ausgangsverzögerungszeit Alarm auslösen soll der Haken „Ausgangsverzögerung ignorieren“ gesetzt sein. Beschrieben im Menü Sensor

Editieren.

 Verzögerung 1 / 2 beim Betreten (Home Modi)

Wurde der Home-Modus aktiviert und ein Sensor mit eingestellter Home (1, 2

oder 3) Antwort  Eingangsverzögerung 1 / 2 wird ausgelöst, erfolgt erst nach der hier angegebenen Zeit ein Alarm. Dies gibt Ihnen genug Zeit die XT2

(Plus) zu entschärfen.

 Verzögerung beim Verlassen (Home Modi)

Wird der Home-Modus aktiviert, zum Beispiel über das Keypad, wird i.d.R. Zeit

zum Verlassen der Räumlichkeiten benötigt. Diese Verzögerungszeit, bevor ein Alarm ausgelöst werden kann, wird hier eingestellt. Bitte beachten Sie

auch hier den Hinweis unter dem Punkt „Verzögerung beim Verlassen“.

 Sirenenverzögerung

Ist diese Einstellung aktiviert, werden bei einem Einbruchalarm (Follow oder

Instant) die interne und externe(n) Sirene(n) verzögert Alarm auslösen. Rauch, Wasser-, Eingangsverzögerungs- Alarm usw. wird nicht verzögert ausgelöst.

 Alarmdauer

Dieser Punkt bezieht sich auf die Alarmdauer aller angelernten Sirenen. Wird ein Alarm ausgelöst und die Sirenen aktiviert, können Sie hier die maximale Alarmdauer angeben. Wird die Zentrale wieder unscharf gestellt geht der

akustische Alarm aus.

Hinweis:

Sollte mit den Dip-Schaltern (SW3+4) in einer externen Sirene eine kürzere

Alarmtondauer definiert sein, wie in diesem Menüpunkt, wird der Alarm der externen Sirene frühzeitig abgebrochen. Andersrum gilt auch, dass die Alarmtondauer einer externen Sirene frühzeitig mit der hier beschriebenen

maximalen Alarmdauer abgebrochen wird, falls per Dip-Schalter (SW3+4) eine

längere (maximale) Alarmierung hinterlegt wurde. Bei Alarmdauer

„deaktiviert“ bleiben ebenfalls alle angelernten Sirenen aus.

DEUTSCH

Sound Settings

Diese Einstellungen beziehen sich auf die interne Sirene der Zentrale und zusätzlich angelernte externe Sirene(n). Allerdings kann nur die Lautstärke der internen Sirene geändert werden, externe Sirenen können nur an oder ausgestellt werden (ihre Lautstärke bleibt gleich laut). Es ist nicht möglich externe und interne Sirenen

unabhängig voneinander zu konfigurieren.

 Klingelton für Eingangsbereich

Geben Sie die Lautstärke für den Klingelton an

 während der Verzögerung beim Betreten (Arm Modus)

Geben Sie die Lautstärke für das Signalisieren der Verzögerung beim Betreten

an.

 während der Verzögerung beim Verlassen (Arm Modus)

Geben Sie die Lautstärke für das Signalisieren der Verzögerung beim

Verlassen an.

 während der Verzögerung beim Betreten (Home Modus)

Geben Sie die Lautstärke für das Signalisieren der Verzögerung beim Betreten

an.

 während der Verzögerung beim Verlassen ( Home Modus)

Geben Sie die Lautstärke für das Signalisieren der Verzögerung beim

Verlassen an.

 Warnton zum Ende der Verzögerungszeit

Geben Sie an wie viel Sekunden Sie von dem Ende der zuvor definierten

Verzögerungszeiten (sieh oben), hören möchten.

Beispiel:

Haben Sie hier 5 Sekunden angegeben, wird nur in den letzten 5 Sekunden, der Warnton (Countdown) ausgegeben. Wurde Durchgehend aktiviert werden

Sie über die komplette Verzögerungszeit einen Warnton hören.

 Alarm während disarmed

Diese Option ist standardmäßig „An“. Mit Ihr ist es möglich das die interne Sirene der Zentrale + zusätzlich angelernte externe Sirenen einen akustischen Alarm auslösen können obwohl die Zentrale unscharf (disarmed) ist. Es zählt jeder Alarm dazu der nicht still ist, wie z.B. Panikalarm oder 24H Rauchalarm. Welche Sensoren auf 24H Alarm eingestellt sind sehen Sie unter Sensoren  Liste  Alarm Übersicht. Möchten Sie nur per Mail, SMS, Contact ID

informiert werden, aber nicht akustisch, stellen Sie die Option auf „Aus“.

DEUTSCH

Datum und Uhrzeit

Generelles

 Datum

Geben Sie hier das aktuelle Datum (YYYY/MM/DD) an.

 Uhrzeit

Hier können Sie die aktuelle Uhrzeit eintragen (HH:MM). Mit einem Klick auf

„Jetzt“ wird die aktuelle Uhrzeit Ihres PC’-s verwendet.

 Zeit-Zone

Geben Sie hier die Zeitzone an, in der Sie sich aktuell befinden. In

Deutschland wird GMT+1 verwendet.

 Stadt

Hier können Sie die Ihnen nächst liegende Stadt per Drop-Down auswählen um den aktuellen Sonnenauf- und Sonnenuntergangszeitpunkt zu erhalten. Diese Zeitpunkte können im Automationsmenü ausgewählt werden!

DEUTSCH

 Breitengrad / Längengrad

Alternativ zur Städteauswahl können Sie hier Ihre genauen Koordinaten

eintragen um den Sonnenauf- und Sonnenuntergangszeitpunkt auf die Minute genau zu erhalten.

 Tag/Nacht Zyklus

Hier wird der aktuelle Sonnenauf- und Sonnenuntergangszeitpunkt des heutigen Tages angezeigt.

 Unterhalb der Uhrzeit anzeigen

Ist diese Option aktiviert sehen Sie rechts oben in der Browseroberfläche den

Sonnenauf- und Sonnenuntergangszeitpunkt des heutigen Tages angezeigt.

Internet Zeitserver

 Automatische Synchronisation mit Internetzeitserver

Wenn Sie diese Option aktivieren, wird die Uhrzeit der LUPUSEC-XT2 (Plus)

in regelmäßigen Zeitabständen mit dem angegebenen Internetzeitserver (falls

erreichbar) abgeglichen.

 Server

Wählen Sie aus der Liste einen Zeitserver aus, mit dem die aktuelle Zeit

abgeglichen werden soll.

DEUTSCH

Sondercodes

Im Menü „Sondercodes“ der LUPUSEC-XT2 (Plus) können Sie für die Keypads unter

„Sondercodes“ den „Code für stillen Alarm“ und den „Errichter Code“ eingeben. Unter

„Temporärer Code“ wird der Temporäre Code eingetragen:

 Area

Geben Sie an für welche Area die nachfolgenden Codes gültig sein sollen.

 Code für stillen Alarm

Müssen Sie unter Zwang den Code eingeben, können Sie anstelle Ihres

Standard-PIN-Codes den Code für den stillen Alarm eingeben. Dieser wird

den akustischen Alarm– falls aktiv – beenden und dennoch weiterhin über die Benachrichtigungskanäle Alarme aussenden. Das bedeutet, alle

Alarmierungsmethoden (E-Mail, SMS oder Contact ID) bleiben oder werden aktiviert.

 Code für Wachzentrale

Geben Sie einen Code für die Wachzentrale an.

 Master Code

Hat derzeit keine Funktion.

 Temporärer Code

Mit diesem Code ist es möglich einmalig die Alarmanlage unscharf und oder scharf (bzw. auf home) zu stellen. Wenn Sie die Anlage mit diesem Code zuerst scharf oder auf home stellen wird der Temporäre Code gelöscht. Beim unscharf schalten wird der Code zwar nicht aus der Liste gelöscht, kann

allerdings nicht mehrfach zum unscharfschalten eingesetzt werden.

Haken Sie die Option „Melden“ an, wenn bei Verwendung des Codes via

Contact ID benachrichtigt werden soll.

DEUTSCH

Report

Geben Sie in diesem Menü an, ob Sie die Zentrale bei Alarm, Statusänderungen oder bei allen Events Benachrichtigen soll. Hier können Sie zwischen den Optionen

SMS Versand via GSM / Internet oder Telefonanruf (über Sim-Karte) wählen.

Sie können auch mehrere Wege parallel verwenden, um die Ausfallsicherheit zu

erhöhen.

Insgesamt können Sie 20 Empfänger angeben. Um diese Funktion zu nutzen, müssen Sie zunächst für den Versand über das Internet ein Konto bei SMSTrade

anlegen oder für den Versand über das GSM Modul eine SIM-Karte ohne SIM Lock

(mit deaktivierter PIN Abfrage) mit ausreichend Guthaben installiert haben. Weitere

Informationen finden Sie im Kapitel „Netzwerk  GSM & SMS“.

 Telefonnummer

Geben Sie hier eine gültige Telefonnummer an, die eine SMS/Anruf erhalten soll. Falls es sich dabei um die Nummer einer Wachzentrale handelt, geben

Sie davor Ihre Kontonummer an (Bsp.: 1234@0177123456).

DEUTSCH

 Optionen

o „via GSM“ (SIM-Karte) SMS-Alarmierung via GSM Modul. o „via Internet“ (LAN Verbindung) SMS-Alarmierung via SMS-Trade.de o „Telefonanruf“(SIM-Karte) Telefonanruf via GSM Modul

 Textformat

Haken Sie „Textformat“ an, wenn die SMS an einen Empfänger im Textformat gehen soll (Bsp.: Area 1, Zone 12 Küchentür: Einbruch). Ist der Haken nicht

gesetzt, wird die Meldung im ContactID Format versendet.

(Bsp.: 1234 18143154611). Weitere Erläuterungen zum Contact ID Format

finden Sie am Ende dieser Anleitung

Hinweis:

Mit der Option Anruf aktiviert ist es nicht notwendig Textformat zu aktivieren.

 Bedingung

Hier können Sie über ein Dropdown Menü angeben, ob die XT2 (Plus) nur bei Status Ereignissen, Alarm Ereignissen oder allen Ereignissen eine SMS verschicken soll. Zusätzlich können die gewählten Ereignisse im ganz rechts befindlichen Dropdown Menü noch genauer spezifiziert werden. Dieses Menü filtert aus, alle nicht angehakten Ereignisse werden nicht per SMS verschickt.

Beispiel:

Um eine SMS nur bei einem medizinischen Alarm über das Internet zu versenden

geben Sie folgenden Beispiel-Befehl ein (gültiges, aufgeladenes SMSTrade.de Konto nötig):

Telefonnummer: 0177123456 „Via Internet“ „Textformat“ „Alle

Ereignisse“ „Medizinischer Alarm“.

Hinweis:

Bei den meisten Mobiltelefonen wie iPhone oder Samsung Galaxy können Sie den

Ton für SMS-Mitteilungen die Lautstärke, sowie die Anzahl an Wiederholungen der

akustischen Mitteilung einstellen. So können Sie sicher gehen, dass keine

Benachrichtigung verpasst wird.

DEUTSCH

E-Mail

Die LUPUSEC-XT2 (Plus) kann im Alarmfall E-Mails versenden. Diese können Sie an den Wachdienst sowie an Ihre privaten E-Mail Adressen versenden. Bitte beachten Sie, dass die Zeitspanne zwischen Senden und Empfangen einer Benachrichtigungs-Email externen technischen Bedingungen unterliegt, wie z.B. der Netzauslastung o.ä. und kann teilweise stark variieren.

E-Mail Empfänger:

Unter E-Mail Empfänger geben Sie in max. 5 Zeilen die Empfangs E-Mail, einen optionalen Text und eine Bedingung (bei welchen Ereignissen die E-Mails versandt werden sollen) an.

Beispiel:

Um bei allen Ereignissen eine Mail zu empfangen ohne Ereignisse zu filtern: E-Mail: maxmustermann@mail.de, Text: TEST, „Alle Ereignisse“, nicht weiter gefiltert.

DEUTSCH

E-Mail Einstellungen:

Hier werden die Kontoinformationen des verwendenden Mailanbieters hinterlegt.

 Server

Hier werden die SMTP Einstellungen (z.B. smtp.mail.yahoo.com) des

verwendeten E-Mail Anbieters eingetragen. Diese erfahren Sie entweder direkt von Ihrem Mail-Anbieter oder z.B. mit Hilfe eines Suchanbieters (Google, Yahoo etc.).

 Port

Geben Sie hier den Port Ihres SMTP-Servers an (Standard Port 25).

 Benutzer

Geben Sie Ihren E-Mail-Benutzernamen an (z.B. meinname). Oftmals wird hier auch die komplette E-Mailadresse angegeben.

 Passwort

Geben Sie das Kennwort Ihres E-Mai-Kontos an.

 Absenderadresse

Geben Sie Ihre komplette Absender E-Mail-Adresse ein.

 SSL

Die meisten E-Mail-Anbieter verwenden sichere Verbindungen (SSL). Haken

Sie in diesem Fall die Option an. Beachten Sie, dass sich anschließend auch

der verwendete Port (meist in 465) ändert.

DEUTSCH

Test E-Mail:

Mit dieser Funktion können Sie testen, ob die Angaben Ihrer Kontodaten korrekt sind. Die E-Mail-Adresse wird nicht dauerhaft gespeichert. Mit „Senden“ wird die E-Mail abgeschickt.

Beispiel mit einem T-Online-Konto: SMTP-Einstellungen

Server: securesmtp.t-online.de SMTP-Port 465 Benutzername: Ihre T-Online Mail-Adresse Passwort: Ihr T-Online Mail-Passwort (nicht das Passwort des

Kundencenters!) Absender: Ihre T-Online Mail-Adresse SSL: anhaken

Beispiel mit einem GMAIL-Konto: SMTP-Einstellungen

Server: smtp.gmail.com SMTP-Port 465 Benutzername: Ihre Gmail Mail-Adresse Passwort: Ihr Gmail Passwort Absender: Ihre Gmail Mail-Adresse SSL: anhaken

Hinweis: Nicht alle E-Mail-Anbieter werden unterstützt. Folgende Anbieter wurden erfolgreich getestet: T-Online, Gmail, Hosteurope und Yahoo.

DEUTSCH

Upload

Im Menü Upload können Sie die von den PIR Netzwerkkameras aufgenommenen

Bilder auch direkt per E-Mail versenden oder auf einen FTP-Server hochladen. Geben Sie hierzu eine E-Mail-Adresse an oder eine Adresse eines FTP-Servers.

Beispiel:

 FTP: ftp://benutzer:passwort@server/pfad  Mail: mailto:benutzer@abc.com

Setzen Sie einen Haken bei „Ereignis nach dem Upload löschen“, wenn die Bilder

der PIR-Kameras nach dem FTP-Upload von der XT2 (Plus) gelöscht werden sollen.

Speichern Sie die Einstellungen mit OK oder verwerfen Sie die Änderungen mit

Reset.

Sprache

Im Menü Sprache können Sie die eingestellte Sprache der XT2 (Plus) umstellen, beim Drücken auf OK wird die geänderte Sprache sofort und ohne Neustart der Zentrale übernommen. Es kann zwischen Deutsch, Englisch, Französisch, Spanisch und Italienisch gewählt werden. Die Sprache wird nur geändert im gerade genutzten Webinterface. Standardmäßig ist Deutsch als Sprache hinterlegt.

DEUTSCH

System Menü

Hier befinden sich alle zusätzlichen Systemeinstellungen, um Benutzernamen umzubenennen, Passwörter zu ändern, die Einstellungen der Zentrale zu sichern, ein Firmware Update (nur Admin) durchzuführen und sich die Logbücher der XT2 (Plus)

anzusehen.

Passwort

Im Menü Passwort können Sie das Kennwort des angemeldeten Benutzers ändern.

Der Admin kann alle Benutzernamen und dazugehörigen Passwörter ändern. Die werkseitig eingestellten Standardzugänge lauten:

 Benutzernamen: admin, Passwort: admin1234

Der Admin kann alle Einstellungen der XT2 (Plus) konfigurieren, nur er kann Netzwerkeinstellungen verändern und die Systemeinstellungen (Firmware,

Backup, Werkseinstellung) verändern.

 Benutzernamen: expert, Passwort: expert1234

Bietet alle nötigen Rechte für Experten. Alle Wichtigen Systemeinstellungen (Sensoren hinzufügen / konfigurieren) können verändert werden. Der Benutzer

kann weder Netzwerk noch Systemeinstellungen konfigurieren.

 Benutzernamen: user, Passwort: user234

Bietet Rechte für den unerfahrenen Benutzer.

Hinweis: Der Benutzernamen und das Passwort dürfen (jeweils) minimal 3 Zeichen

und (addiert) maximal 20 Zeichen lang sein.

DEUTSCH

Firmware

Das Menü Firmware-Update steht nur zur Verfügung, wenn Sie mit dem „Admin“-

Benutzerkonto“ angemeldet sind. Hier können Sie die Systemsoftware, die Sensoren

Firmware und die Sensorsoftware aktualisieren.

Die ZIP-Datei mit der aktuellen Firmware finden Sie auf unserer Webseite unter

www.lupus-electronics.de und dem Downloadbereich der XT2 (Plus) Zentrale. Bitte

Achten Sie darauf, dass es eine unterschiedliche Firmware für die XT2 und XT2 Plus Zentrale gibt! Ab Firmwareversion „0.0.2.13E“ sieht man auf einem Blick welche Firmware auf der XT 2 (Plus) Zentrale aufgespielt wurde (Installierte Version) und welches die aktuellste Firmware ist (Neue Firmware Version). Sollte eine neuere Firmware als die bereits installierte verfügbar sein, kann man über die Weboberfläche direkt die neuste Firmwaredatei mit „Jetzt herunterladen!“ auf seinem

Rechner speichern.

Für das aktualisieren der Firmware, drücken Sie nach dem Herunterladen und

entpacken (mit Winzip, Winrar oder 7-Zip) der aktuellen Firmware-Datei auf „Durchsuchen“ und geben Sie dann die entpackte Firmware-Datei für die LUPUS XT2 (Plus) Alarmanlage auf Ihrem PC an.

Achtung: Klicken Sie NUR EINMAL auf Anwenden! Halten Sie sich an den

„ACHTUNG! ZUERST LESEN“-Text die der Firmware beiliegt. Während des

Updateprozesses darf auf keinen Fall die Verbindung unterbrochen werden. Führen Sie kein Update über das Internet oder über WLAN durch! Warten Sie bis die Zeit

(ca. 1-2 Minuten) abgelaufen ist, bevor Sie eine weitere Aktion am PC vornehmen. Updates erfolgen stets auf eigene Gefahr.

Derzeit werden weder extra Sensoren-Firmware noch -Software benötigt, sollte sich dies ändern wird eine Beschreibung der Menüpunkte folgen.

DEUTSCH

Backup &Restore

 Konfigurationsdatei Sichern

Hier können Sie eine „BIN“-Datei, die alle XT2 (Plus) Einstellungen (Sensoren Liste, Konfiguration) enthält sichern.

 Konfigurationsdatei Wiederherstellen

Um eine Konfigurationsdatei zu laden wählen Sie die Datei über „Durchsuchen“ aus und klicken anschließend auf „Start“. Nach einem Neustart

werden alle Einstellungen übernommen.

 Werkseinstellungen

In diesem Menü können Sie die Einstellungen auf Standard zurücksetzen. Die Sensoren werden ebenfalls gelöscht. Falls die Netzwerkeinstellungen beibehalten werden sollen, klicken Sie die Option „Netzwerkeinstellungen

beibehalten“ an.

Hinweise:

 Wir empfehlen eine Konfigurationsdatei der XT2 (Plus) Einstellungen zu

speichern, nachdem alle Sensoren angelernt wurden.

 Es ist nicht möglich die Konfiguration von ZigBee Geräten zu sichern. Diese

müssen nach einem Reset immer wieder neu eingelernt werden.

 Einen Hardware Reset inklusive Löschen aller verbundenen Sensoren erfolgt

folgendermaßen: Die XT2 (Plus) komplett vom Strom trennen (Netzteil entfernen und Notstrom Akku an der Rückseite deaktivieren), hält anschließend den „Learn Button“ auf der Rückseite des Gerätes gedrückt und

steckt das Netzteil der Zentrale wieder ein. Nach ca. 30-40 Sekunden flackern

alle 3 Status LEDs der XT2 (Plus), den „Learn Button“ wieder loslassen und

die Zentrale ist komplett zurückgesetzt.

DEUTSCH

Logbücher

Im Logbuch der LUPUSEC-XT2 (Plus) sehen Sie Information über den Startvorgang des Systems sowie alle Netzwerkzugriffe und Statusmeldungen der Netzwerkdienste.

Ereignismeldung:

Hier finden Sie alle wichtigen Sensor- und Systemmeldungen.

Systemereignisse:

Hier werden alle wichtigen Systemereignisse, insbesondere Fehlermeldungen,

gelistet.

Gemeldete Ereignisse:

Hier finden Sie alle Berichte, die per Contact-ID versendet worden sind.

DEUTSCH

Fernzugriff über das Internet

Die LUPUSEC-XT2 (Plus) ermöglicht es Ihnen den Status des kompletten Systems über das Internet oder Ihr iPhone / iPad oder Android-Telefon abzurufen und

einzustellen. Selbst die Bilder Ihrer LUPUS Kameras oder Rekorder können über

eine zentrale Schnittstelle angezeigt werden.

Um den Zugriff auch über das Internet herstellen zu können sollten Sie vorab

folgende Punkte kontrollieren:

1. Ist die Alarmanlage bereits mit Ihrem Internet-Router verbunden und haben Sie Zugriff von Ihrem lokalen Computer? Falls nicht, prüfen Sie die Schritte im Kapitel „Die Zentrale anschließen“.

2. Haben Sie sich eine feste Adresse für den Internet-Zugriff in Ihrem Konto auf unserer Webseite www.lupus-electronics.de eingerichtet? Beispiel: meinname.lupus-ddns.de

 Falls nicht, lesen Sie weiter unten die Erklärung unseres DDNS

Dienstes.

Alternativ können Sie auch jeden anderen Anbieter wie

www.dyndns.com und www.no-ip.de verwenden oder sich eine feste IP-

Adresse von Ihrem Internetprovider zuweisen lassen.

 Falls ja, öffnen Sie die XT2 (Plus) Webseite und gehen Sie in das Menü

„Netzwerk“  „DNS“. Tragen Sie Ihre DDNS Daten entsprechend Ihrer

Angaben auf der LUPUS-Webseite in das Menü DDNS ein.

Besitzen Sie einen modernen Router mit UPnP-Unterstützung, können Sie im Menü „UPnP“ der XT2 (Plus) den Dienst aktivieren:

Wenn Ihr Router UPnP nicht unterstützt oder nicht aktiviert hat, wird eine

Fehlermeldung angezeigt.

Jetzt können Sie mit Ihrem Browser von Ihrem PC, Laptop oder Mobiltelefon wie in

folgendem Beispiel zugreifen: http://meinname.lupus-ddns.de:8080

DEUTSCH

Sollte Ihr Router kein UPnP unterstützen, müssen Sie das Konfigurations-Menü des Routers öffnen:

In den meisten Fällen kommen Sie zur Loginseite Ihres Routers, in dem Sie Ihre

Standardgatewayadresse (Tor ins Internet) im Webbrowser eingeben. Diese Gateway-IP-Adresse erhalten Sie mit Windows Clients in dem Sie auf Start

klicken und im Textfeld „Ausführen“ bzw. „“Durchsuchen“ (Alternativ Windowstaste + R)  „CMD“ eingeben. In der sich nun öffnenden Konsole wird „ipconfig“ eingegeben. Als Ergebnis sehen Sie eine Übersicht Ihrer

Netzwerkadapter, den dazu gehörigen IP-Adressen und dem Standardgateway. Suchen Sie nun das Konfigurations-Menü im Router, meist zu finden unter den

Netzwerkeinstellungen, in dem Sie eine Port-Weiterleitung (NAT) erstellen können.

Bei einer Portweiterleitung muss die (lokale) IP bzw. der Name der Alarmzentrale angegeben werden, der externe Port (in unserem Beispiel 8080) und der interne Port

80 (nicht änderbar) der Zentrale. Bei einer Fitz-Box finden Sie das Menü unter „Internet“  „Freigabe“.

Haben Sie beide Angaben – DDNS und Portweiterleitung – richtig vorgenommen,

sollten Sie nun von außen (Internet) mit Ihrer DDNS-Adresse über einen Webbrowser zugreifen können.

Eine Browsereingabe könnte wie folgt aussehen:

http://meindyndnsname.homeip.de:externePortnummer

Oder: http://meinnamelupus-ddns.de:8080

Hinweise:

 Für den Zugriff auf die Zentrale über das Internet ist es erforderlich, dass Sie

von Ihrem ISP (Internet Service Provider) eine einzigartige IP-Adresse

zugewiesen bekommen. Der Zugriff / Portweiterleitung über eine Zelle / AP (UMTS / LTE etc.) ist unter Umständen nicht Möglich und sollte im Vorfeld mit

dem ISP abgeklärt werden.

 Bei Fragen oder Problemen können Sie in den Geschäftszeit (Werktags von

8.30 – 17.00) unseren Support (0 63 41 - 93 55 30) kontaktieren.

DEUTSCH

Dynamic DNS-Konto erstellen

Seit 2013 bietet LUPUS-Electronics einen eigenen Dynamic-DNS Dienst an.

Dieser wird benötigt um über das Internet auf Ihre Alarmanlage, Kameras oder

Rekorder zugreifen zu können. Um sich eine DDNS-Adresse für den Zugriff von Außerhalb zu erstellen, gehen Sie bitte wie folgt vor:

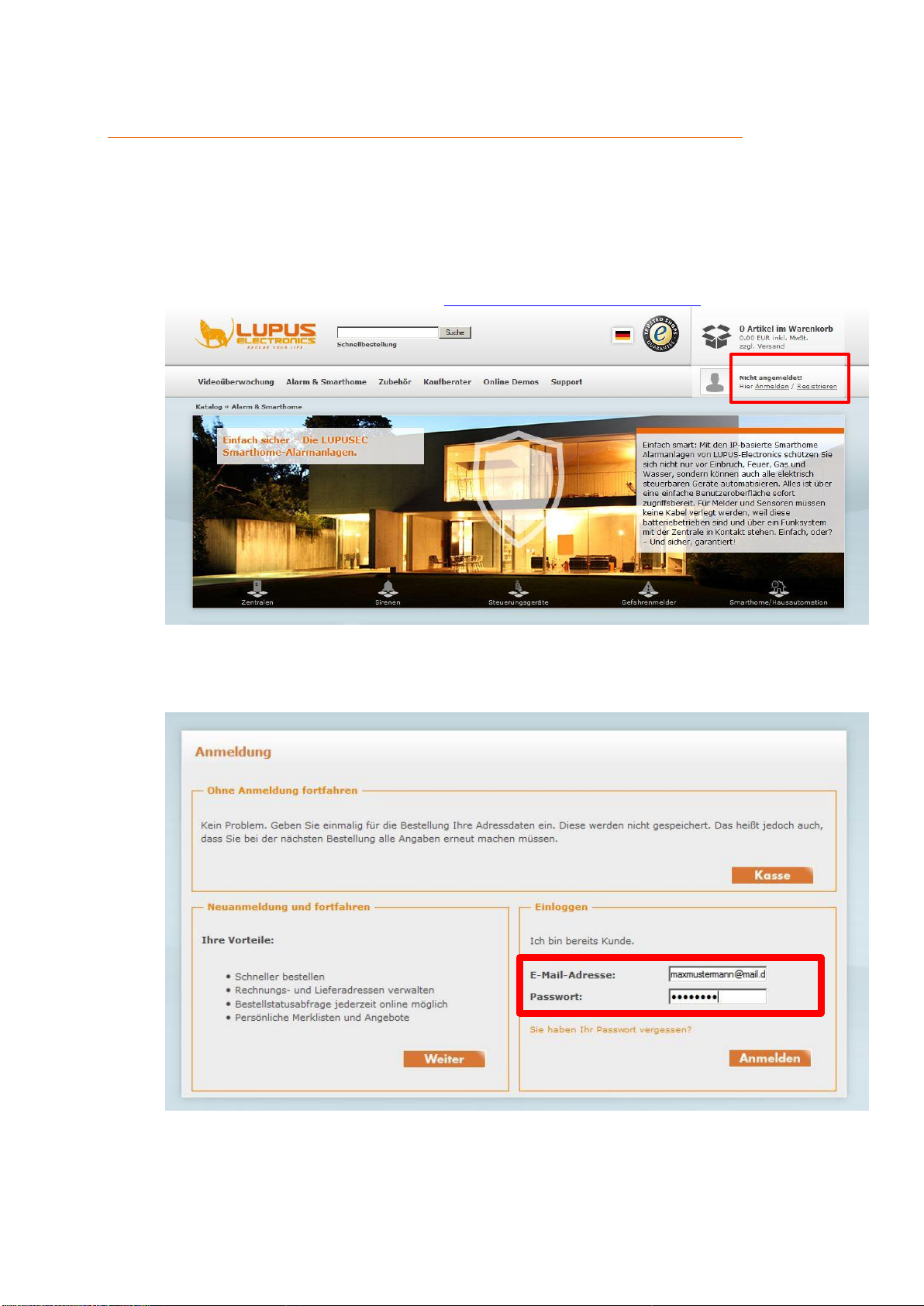

1. Öffnen Sie die LUPUS-Webseite: http://www.lupus-electronics.de

2. Loggen Sie sich mit Ihrer Email-Adresse und Ihrem Passwort ein. Falls Sie

noch kein Konto bei uns haben, erstellen Sie dieses bitte zuvor über den

Button „Mein Konto“.

3. Klicken Sie anschließend auf „Mein Konto“.

4. In Ihrer Kontoübersicht finden Sie weiter unten den Bereich „Lupus DDNS in neuem Fenster öffnen“:

DEUTSCH

5. Klicken Sie nun auf „Registrieren“ und geben Sie die gleiche E-Mail- Adresse an, die Sie auch bei der vorigen Anmeldung für Ihr LUPUSKonto verwendet haben.

6. Aktivieren Sie Ihr Konto über den Link in der E-Mail, die Sie nun erhalten haben müssten.

7. Loggen Sie sich nun mit Ihrem Benutzernamen und Ihrem Passwort ein.

8. Im DDNS-Menü klicken Sie auf „DNS“:

DEUTSCH

9. Geben Sie nun unter „Neue DNS-Adresse hinzufügen“ einen Namen an, mit dem Sie später über das Internet auf Ihre Alarmanlage, IP-Kamera

oder Ihren Rekorder zugreifen können. In unserem Beispiel haben wir

„test“ angegeben.

Ihr Hostname für den Fernzugriff lautet demnach: „test.lupus-ddns.de“

Diesen Hostnamen geben Sie nun zusammen mit Ihrem DDNSBenutzernamen und Ihrem DDNS-Passwort im Menü „Netzwerk“  „DNS“ der XT2 (Plus) an. Als Updateserver verwenden Sie „my.lupusddns.de“. Danach setzen Sie beide Haken im Menü „UPnP“.

Nun können Sie über das Internet mit Ihrem Browser mit folgendem Link

zugreifen: test.lupus-ddns.de:8080

Alternativ zu unserem Service können Sie auch einen öffentlichen Anbieter wie www.no-ip.com wählen oder eine feste WAN-IP-Adresse bei Ihrem Internetprovider beantragen :

Öffnen Sie die Webseite http://www.no-ip.com

1. Klicken Sie auf „Create Account“ um sich ein kostenloses Konto einzurichten.

DEUTSCH

2. Füllen Sie das Formular aus

3. Sie erhalten eine E-Mail mit Bestätigungslink. Bitte bestätigen Sie diesen. Sie

sehen folgendes Bild:

DEUTSCH

4. Loggen Sie sich mit Ihrer Email-Adresse und Ihrem Passwort ein

5. Klicken Sie auf „Add a Host“ und geben Sie einen Namen unter

„Hostname“ ein. Speichern Sie dann mit „Create Host“.

6. Geben Sie nun den hier angelegten Benutzernamen / E-Mail-Adresse, Passwort und Ihre vollständige Adresse (z.B.: meindvr.zapto.org) in Ihrem Router oder Rekorder unter DDNS ein.

7. Nun sollte die Zentrale von außen über Ihre Adresse z.B.

http://meindvr.zapto.org erreichbar sein.

DEUTSCH

Zugriff mit der LUPUSEC- App (für Android + iOS)

Die App können Sie kostenlos im Google Play Store (Android) bzw. im App Store

(iPhone/iPad) herunterladen. Beim erstmaligen Start der App sehen Sie folgenden Bildschirm:

Tragen Sie in die Felder bitte folgende Daten ein:

 Login Profil Name

Diesen Namen können Sie frei wählen (z.B. „Wohnung“). Dieser Name taucht

später in Ihrer Profilliste auf.

 URL oder IP-Adresse

Hier tragen Sie die Netzwerkadresse der Anlage ein. (z.B. „meinname.lupusddns.de“). Es ist auch möglich die IP-Adresse in der Form

„192.168.0.10“ einzutragen, wobei der Zugriff in diesem Fall nur innerhalb des

lokalen Netzwerks möglich ist.

 Port

Hier wird die Portnummer eingetragen. Port 80 für den Zugriff über das lokale

Netzwerk oder der von Ihnen eingestellte externe Port.

 Benutzername

Der Benutzername Ihrer Alarmanlage (Standardbenutzername: „admin“)

 Passwort

Das von Ihnen eingestellte Passwort der Anlage (Standardpasswort:

„admin1234“)

Haben Sie alle Einstellungen vorgenommen, klicken Sie auf „Speichern“.

DEUTSCH

Neues oder zusätzliches Profil anlegen.

Drücken, um sich mit diesem Profil anzumelden.

Profilliste

Nun sollten Sie folgenden Bildschirm sehen:

Durch Drücken des angelegten Profils melden Sie sich an Ihrer Anlage an. Drücken Sie lang auf das Profil, können Sie in einem Menü auswählen, das Profil zu löschen

oder zu editieren.

Ist die Anmeldung erfolgreich, gelangen Sie auf die Hauptseite der App bzw. der

Anlage.

DEUTSCH

Hauptmenü

Auf der Hauptseite der App können Sie das Menü entweder mit einer Wischgeste vom linken Rand zur Mitte des Geräts oder mit einem Druck auf das Symbol links

oben aufrufen.

DEUTSCH

Navigation innerhalb der App

Tableiste

Innerhalb der App können Sie mit Hilfe von Wischgesten von links nach rechts bzw. von rechts nach links zwischen den einzelnen Seiten wechseln. Alternativ können Sie

Seiten in der oberen Tableiste (siehe Abbildung) direkt anwählen.

Mit den aktuellen App Versionen ist es möglich „Push Notifications“ mit Ihrem

Smartphone zu erhalten.

DEUTSCH

Handyzugriff über die Mobile Ansicht

Die LUPUSEC-XT2 (Plus) bietet Ihnen eine für Mobilfunktelefone zugeschnittene

alternative Softwareoberfläche an. Mit der Mobilen Ansicht können Sie den Status Ihrer Alarmanlage überprüfen, die Anlage scharf oder unscharf stellen, auf geöffnete Fenster oder Türen überprüfen und vieles mehr. Um die Mobile Ansicht auf Ihrem

Handy zu installieren, gehen Sie bitte wie folgt vor:

Rufen Sie die lokale (z.B. 192.168.0.33) oder öffentliche Adresse (z.B.

„meinname.lupus-ddns.de“) Ihrer Alarmanlage auf.

Die lokale Adresse kann nur vor Ort verwendet werden, die öffentliche Adresse auch

von unterwegs:

Geben Sie den Benutzernamen und das Passwort der Alarmanlage ein

(Standardbenutzername: admin Passwort: admin1234)

Nachdem Sie sich erfolgreich bei der Zentrale angemeldet haben, sehen Sie

folgendes Bild:

DEUTSCH

Tippen Sie auf das im Bild rot markierte Symbol und dann auf „Zum HomeBildschirm“ hinzufügen.

Tippen Sie oben auf „Hinzufügen“ um die Mobile Ansicht „LUPUSEC-XT2 (Plus)“ auf Ihrem Homebildschirm hinzuzufügen.

Die Mobile Ansicht wird nun geladen:

DEUTSCH

Die Oberfläche der LUPUSEC-XT2 (Plus)-Mobile Ansicht

Im unteren Bereich der mobilen Ansicht finden Sie die Menüleiste.

Sie können zwischen den unterschiedlichen Informationswidgets entweder durch

anklicken der Menü-Punkte wechseln oder schieben das jeweilige Informationswidget einfach auf die Seite.

Folgende Menüs stehen zur Verfügung:

Das Alarm Status Widget

Hier sehen Sie im oberen Bildbereich die letzten Status Meldungen der XT – 2. Mit Area 1 / 2 können Sie zwischen der Statusanzeige beider Areas springen, es ändert

sich ebenfalls der Hintergrundzahl in die jeweilig ausgewählte Area.

Im unteren Bildbereich können Sie mit den 5 Symbolen (Haken, 3xHaus, X) die

Alarmanlage scharf schalten, die Home Modi (1-3) aktivieren oder die Alarmanlage

unscharf schalten. Für den unscharfen Modus sehen Sie ein rotes X, dies stellt eine Warnung da, wenn Sie z.B. das Haus verlassen und vergessen haben Ihre

Alarmanlage scharf zu stellen.

DEUTSCH

Stellen Sie die Zentrale auf Home-Modus (1-3) ändert sich der Hintergrund in Orange und Sie erkennen ein Haus-Symbol.

Wird die Zentrale Scharf gestellt und es gibt keine Systemfehler (offener Sensor / Sabotagekontakt, niedrige Batterie etc.) wird der Hintergrund Grün und ein grüner

Haken dargestellt (alles in Ordnung, System scharf).

DEUTSCH

Angenommen es erfolgt ein Einbruch wechselt der Hintergrund in Rot und es wird

eine Glocke dargestellt.

Ein nicht ignorierter Systemfehler (offener Sensor / Sabotagekontakt, niedrige

Batterie etc.)wird mit einem roten Ausrufezeichen im Hintergrund dargestellt.

DEUTSCH

Das Sensoren Widget

Das Menü Sensor zeigt Ihnen den Status von 7 Sensoren. Alle Sensoren mit einem

„Zustand“ werden gleich ganz oben gelistet (z.B. geöffnete Fenster-/Türkontakte oder Temperaturen).

Das Steuerungs Widget (Power Switch Sensors)

„Power Switch Sensors“ (PSS) steht für Stromversorgungsgeräte also unsere

Funksteckdosen und Unterputzrelais. Diese können Sie aktivieren oder deaktivieren.

DEUTSCH

Das Logs Widget (Logfiles)

Das Widget „Logs“ zeigt Ihnen die letzten7 generellen, System oder übermittelten

Ereignisse.

Das Historie Widget

Das Widget „Historie“ zeigt Ihnen die letzten7 Sensoren Übermittlungen von Strom oder Temperatur an. Der Punkt Ereignisse zeigt die letzten 7 Statusänderungen der

Alarmanlage an.

DEUTSCH

Das LUPUS Kameras Widget

Im Menü „Kameras“ sehen Sie, falls eingerichtet / vorhanden, die Bilder von max. 3

LUPUSNETHD IP-Kameras oder Ihrer LUPUSTEC-Analogrekorder.

Vollständiger Zugriff über einen mobilen Browser

Um die vollständige Ansicht der Konfigurationsseite mit einem mobilen Browser anzusehen (z.B. zur Anzeige der kompletten Sensorenliste), bieten die meisten

mobilen Browsern eine Option „Desktop-Ansicht“. Wird diese aktiviert, sollten Sie die vom PC / Notebook gewohnte Ansicht auch auf Ihrem Mobilgerät erhalten.

DEUTSCH

Produktname

Art.-Nr.

XT1

XT2

XT2 Plus

Funk

Außensirene

12006

EOL

Außensirene V2

12033

x x x

CO Melder

12019

x x x

Drahtloser Sensoreingang

12020

x x x

Dual Way Bewegungsmelder

12034

x x x

Fenster- / Türkontakt (anthrazit)

12038

x x x

Fenster- / Türkontakt (braun)

12037

x x x

Fenster- / Türkontakt (weiß)

12002

x x x

Fernbedienung

12008

x x x

Funk Riegelschaltkontakt

12026

x x x

Beschreibung der Sensoren und Bedienteile

Die LUPUSEC-XT2 (Plus) unterstützt unterschiedliche Alarmmelder, Sensoren und

Bedienteile. Alle werden per Funk mit der Zentrale verbunden. Eine alternierende

Verschlüsselung sorgt dabei für eine sichere 2-Wege (2 Way) Kommunikation zwischen der Zentrale und den Sensoren.

Im Folgenden wird eine Reihe von Zubehörartikeln beschrieben, die mit der

LUPUSEC-XT2 (Plus) Zentrale verbunden werden können. Wenn Sie die Sensoren einbinden, gehen Sie bitte immer stets nach dem hier beschriebenen Weg vor.

Wichtig:

 Grundsätzlich müssen Sie sich beim Hinzufügen eines Sensors / Gerätes

entscheiden, in welche der beiden Areas er / es angelernt wird.

 Bis auf die Außensirene, sind alle XT2 (Plus) Komponenten, ausschließlich für

die Verwendung im Innenbereich geeignet.

 Bei einem Batteriewechsel eines Sensors empfehlen wir, bevor die neue

Batterie eingelegt wird, die alte Batterie zu entfernen und die Restspannung

durch mehrmaliges Drücken des Anlern-Knopfes komplett zu entleeren.

Übersicht der Sensoren Kompatibilität

Die XT2 Plus unterstützt das neue ZigBee S Format. Nicht jeder Sensor der mit der XT2 bzw. XT1 Zentrale kompatibel ist, ist ebenfalls mit der XT2 Plus Zentrale

kompatibel und umgekehrt.

Um eine Übersicht zu behalten, welcher Sensor mit welcher Zentrale (XT1, XT2 oder XT2 Plus) kompatibel ist, hilft die folgende Tabelle. Die farbig hinterlegten Sensoren zeigen, ob Sensoren mit dem klassischen Funkrepeater oder der neuen

Funksteckdose mit ZigBee Repeater verstärkt werden können.

DEUTSCH

Funkrelais

12014

x x x

Funkrepeater

12016

x x x

Funksteckdose

12010 x

Funksteckdose mit Stromzähler

12022

ZigBee

Funksteckdose mit Stromzähler und ZigBee Repeater für XT2 Plus

12050

ZigBee S

Glasbruchmelder

12011

x x x

Hitzemelder

12018

x x x

Innensirene

12005

x x x

Lichtschalter

12046

ZigBee S

Magnetisches Sperrelement

12035

x x x

Mechanisches Sperrelement

12036

x x x

Medizinischer Alarmmelder

12009

x x x

Mini Innensirene

12032

EOL

ZigBee

Mini Innensirene für XT2 Plus

12032

ZigBee S

Panic Button

12015

x x x

PIR Bewegungsmelder

12003

x x x

PIR Netzwerkkamera

12012

x x

ZigBee, 2.4GhZ

PIR Netzwerkkamera für XT2 Plus

12041

ZigBee

Rauchmelder

12004

x x x

Rollladenrelais

12031

ZigBee S

Tag Reader

12028

x x x

Temperatursensor

12013

x x

ZigBee, 2.4GhZ

Temperatursensor für XT2 Plus

12048

ZigBee S

Temperatursensor mit Display

12021

ZigBee

Temperatursensor mit Display für XT2 Plus

12049

ZigBee S

Unterputzrelais mit Stromzähler

12023

ZigBee

Unterputzrelais ohne Stromzähler

12024

x x

ZigBee

Unterputzrelais mit Dimmerfunktion

12030

ZigBee

Unterputzrelais mit Stromzähler für XT2 Plus

12051

ZigBee S

Unterputzrelais mit Dimmerfunktion für XT2 Plus

12030

ZigBee S

Wassermelder

12007

x x x

XT Keypad

12001

x x x

Legende

EOL = Nicht mehr verfügbar!

AV = Abverkauf

NV = Noch nicht verfügbar

Grün = Reichweite erweiterbar durch Funkrepeater 12016

Orange = Reichweite erweiterbar durch Funksteckdose mit ZigBee Repeater 12050
