Erst lesen, dann leuchten! 3
Montage Zubehör 4– 5
Bedienung Akku 6
Bedienung Alpha 7-9
Programmierung Leuchtstufen 10
Spezialstufen 11
Bluetooth Funksender 12-13
Alpha Charger One 14
Pege & Lagerung 15
Fehlerbehebung 16
Technische Daten 17
Letzte Hinweise 18
Read this manual before using 19
Mounting accessoires & battery 20-21
Operation battery 22
Operation Alpha basics 23-25
Programming lightlevels 26
Special lightlevels 27
Bluetooth remote control 28-29
Alpha Charger One 30
Product care & storage 31
Troubleshooting 32
Technical data 33
Miscellaneous 34
Erst lesen, dann leuchten!Inhaltsverzeichnis/Index
Sicherheitshinweise:
Warnung! Niemals absichtlich den Lichtstrahl in die eigenen oder in die Augen anderer Per-
sonen richten. Falls ein Lichtstrahl in die Augen trit, sind die Augen bewusst zu schließen und
der Kopf aus dem Lichtstrahl zu bewegen. Es dürfen keine optisch stark bündelnden Instrumente zur Betrachtung des Lichtstrahls verwendet werden. Bei gewerblicher Nutzung oder
bei Nutzung im Bereich der öentlichen Hand ist der Benutzer entsprechend der Unfallverhütungsvorschrift für Laserstrahlung zu unterweisen.
Das Lampengehäuse wird während des Betriebs, vor allem ohne kühlenden Fahrtwind, sehr heiß.
Beachte deshalb bitte folgende Punkte:
- Bewahre die Lampe außerhalb der Reichweite von Kindern auf.
- Trenne den Lampenkopf IMMER vom Akku, wenn du die Lampe nicht verwendest
oder zum Beispiel im Rucksack transportierst. Durch versehentliches Einschalten der Lampe
und die dabei entstehende Hitze kann ein Brand verursacht werden.
- Decke niemals im Betrieb die Linse ab. Der dadurch resultierende Wärmestau kann
die Linse innerhalb von Sekunden beschädigen.
Achtung! Beim Betrieb im Stillstand wird das Licht nach einigen Minuten gedrosselt. Dies ist
normal und reduziert die Temperatur der Lampe. Der dauerhafte Betrieb mit 70 W ist nur bei
Luftbewegung möglich!
Dieser Scheinwerfer könnte jederzeit ausfallen. Deshalb ist es hilfreich, immer eine kleine
Notlampe bereitzuhalten.
Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung
im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre
Sicherheit verantwortlich ist, beaufsichtigt werden.
Alle Komponenten der Alpha sind wasserfest und können selbstverständlich auch unter den
widrigsten Umständen eingesetzt werden. Die Lampe erfüllt die IP Schutzklasse 68, ist jedoch
keine Taucherlampe und für die Benutzung unter Wasser NICHT geeignet.
Wird der Lampenkopf mit dem Akku verbunden und die Lampe nicht eingeschaltet, schaltet sich
das Bluetooth Modul nach zwei Stunden automatisch ab. Die Lampe lässt sich erst nach erneutem
Anstecken des Akkus, oder durch Tastendruck am Lampenkopf einschalten, aber nicht über den
Bluetooth Funksender.
1
Deutsch
3
Page 3

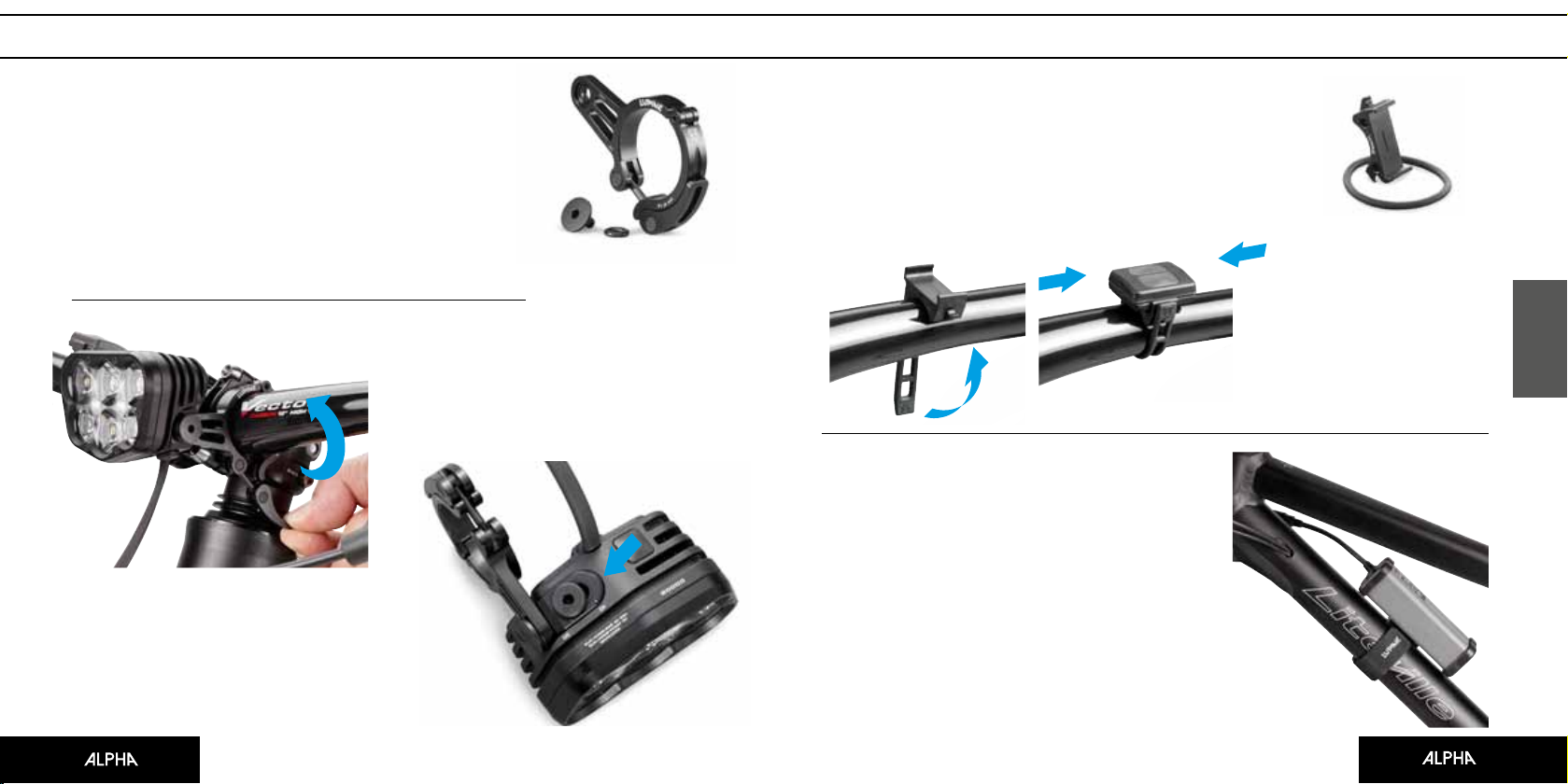

Montage Zubehör & Akku Montage Zubehör & Akku
Schnellspanner:
Zur Befestigung vor dem Vorbau sind zwei verschiedene
Alu-CNC-Schnellspanner verfügbar.
siehe: www.lupine.de
Artikel Nr. 1131 bei Ø 31.8 mm
Artikel Nr. 1135 bei Ø 35.0 mm
Ausrichtung des Lampenkopfs am Lenker:
Um die Lampe, unabhängig von der
Vorbaubreite, absolut mittig am Lenker
zu montieren, kann an der Unterseite des
Lampenkopfes die Schraube entsprechend
eingestellt werden.
Peppi V4 (Alu) und V5 (Polyamid)
Unser Peppi ermöglicht die Befestigung des Funks
an runden Stangen.
siehe: www.lupine.de (Artikel Nr. 760) und (Artikel Nr. 1066)
1.
2.
Akkumontage:
Je nach Rohrumfang ist zur Montage
entweder das kurze oder das lange Klettband geeignet. Das Klettband so um das
Rohr legen, dass die Antirutschbeschichtung auf der Innenseite für zusätzlichen
Halt sorgt.
Deutsch
Auf der Unterseite des
Funksenders bendet sich
eine mehrstuge Rasterung
welche es ermöglicht, den
Sender im Peppi bis zu 1.5
cm nach links oder rechts
zu verschieben.
4
5
Page 4

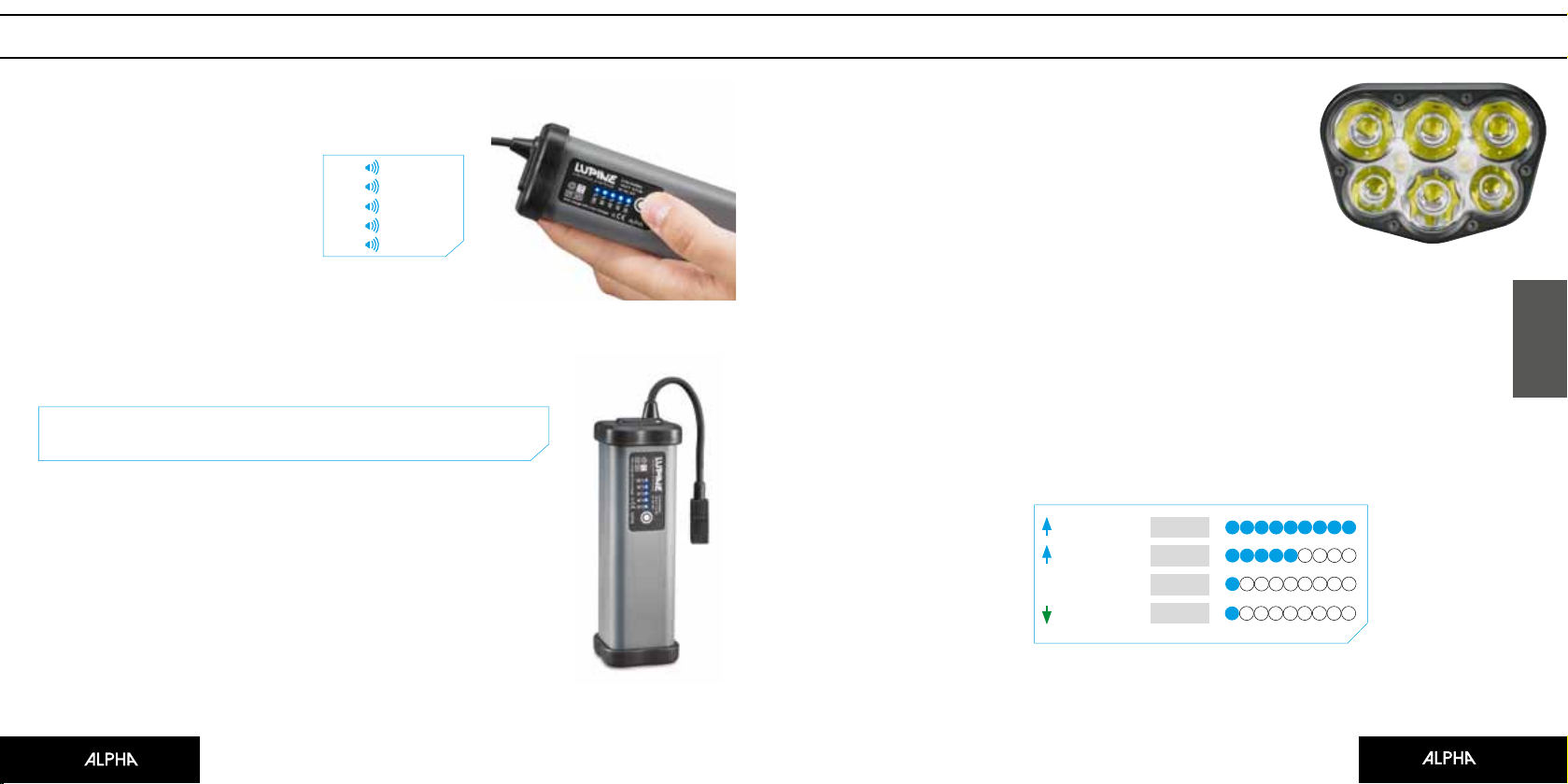

Bedienung Akku
3
Bedienung Alpha - Grundlegendes
Kapazitätsanzeige:
Akustisch:
Zum Ablesen der Kapazität genügt ein
kurzer Druck auf das Tastfeld. Zunächst
erfolgt ein akustisches Signal, welches
bei der Verwendung am Helm- oder
Stirnband eine schnelle, in 20-%-Stufen
genaue Überprüfung der Restkapazität
ermöglicht.
Optisch:
Die optische LED-Anzeige erfolgt durch 5 blaue Kontroll-LEDs. Die LEDs
kennen dabei zwei Betriebszustände: blinkend und dauerhaft leuchtend.
Dabei gilt: eine dauerhaft leuchtende LED steht für einen 20-%-Schritt,
eine blinkende LED für einen 10-%-Schritt.
Beispiel: 3 LEDs (20%, 40%, 60%) leuchten
1 LED (80%) blinkt
= 70% Restkapazität
Dauerlicht-Funktion
Zum Aktivieren des Dauerlichts den Taster 2 mal kurz hintereinander
drücken. Im Anschluss leuchten alle 5 LEDs dauerhaft. Zum Ausschalten
des Dauerlichts den Taster erneut drücken.
Lauicht-Funktion
Durch 3 kurze Tastenklicks wird ein Lauicht aktiviert, bei dem durchlaufend jeweils eine LED abwechselnd leuchtet. Zum Ausschalten den Taster
erneut drücken.
5 x = 100%
4 x = 80%
3 x = 60%
2 x = 40%
1 x = 20%
Initialisierung & Spannungsanzeige:
Nach dem Anstecken des Scheinwerfers an den Akku ertönt ein kurzes
Piepsen zur Bestätigung. Danach durchläuft die Software einen Selbsttest, bei dem alle Status-LEDs (rot, grün, blau) und die Lampe einmal
kurz aueuchten. Anschließend wird die Akku-Spannung über die
blaue und rote LED angezeigt. Dies geschieht wie folgt:
Zuerst blinkt die blaue LED 1-mal pro Volt, dann blinkt die rote LED
1-mal pro 1/10 Volt.
Für eine erneute Abfrage der Akku-Spannung muss der Scheinwerfer
vom Akku getrennt und wieder verbunden werden.
Einschalten/Umschalten:
Durch doppelten Tastendruck startet der Scheinwerfer und eine blaue LED leuchtet für die 10 W
Stufe. Zum Wechsel zwischen den einzelnen Leuchtstufen ist ein kurzer Tastendruck notwendig.
Ausschalten:
Durch anhaltenden Tastendruck schaltest du die Lampe aus.
Werkseinstellung
Funkbedienung:
Leuchtstufe
Leuchtstufe
1. Leuchtstufe
Leuchtstufe
70 W
30 W
10 W
3 W
Deutsch
Hinweis: Die Kapazitätsanzeige erlischt nach wenigen Sekunden wieder
von alleine. Ist dies nicht der Fall, wurde eventuell das Dauerlicht aktiviert
und die 5 blauen LEDs bedeuten keineswegs, dass der Akku noch komplett geladen ist.
6
Rücksetzen auf Werkseinstellung:
Zum Rücksetzen auf Werkseinstellung hält man den Taster solange gedrückt, bis 10 rote LEDs an der
Statusleiste der Lampe aueuchten. Den Taster loslassen und im Anschluss die Lampe vom Akku
trennen. Bei erneutem Anstecken sind die Werkseinstellung wieder aktiviert.
7
Page 5
Bedienung Alpha - Kapazitätsanzeige Bedienung Alpha - Kapazitätsanzeige
Tatsächliche Leistung:
Abhängig von der Außentemperatur wird die Maximalleistung nur bei entsprechendem Fahrtwind
realisiert. Ohne Kühlung wird die Leistung stufenlos reduziert, um eine Überhitzung der LEDs und
der Elektronik zu vermeiden. Die Reduzierung wird durch die Status-LEDs angezeigt. Für eine automatische Regelung der Helligkeit kann in der App die "Speed Control" Funktion aktiviert werden.

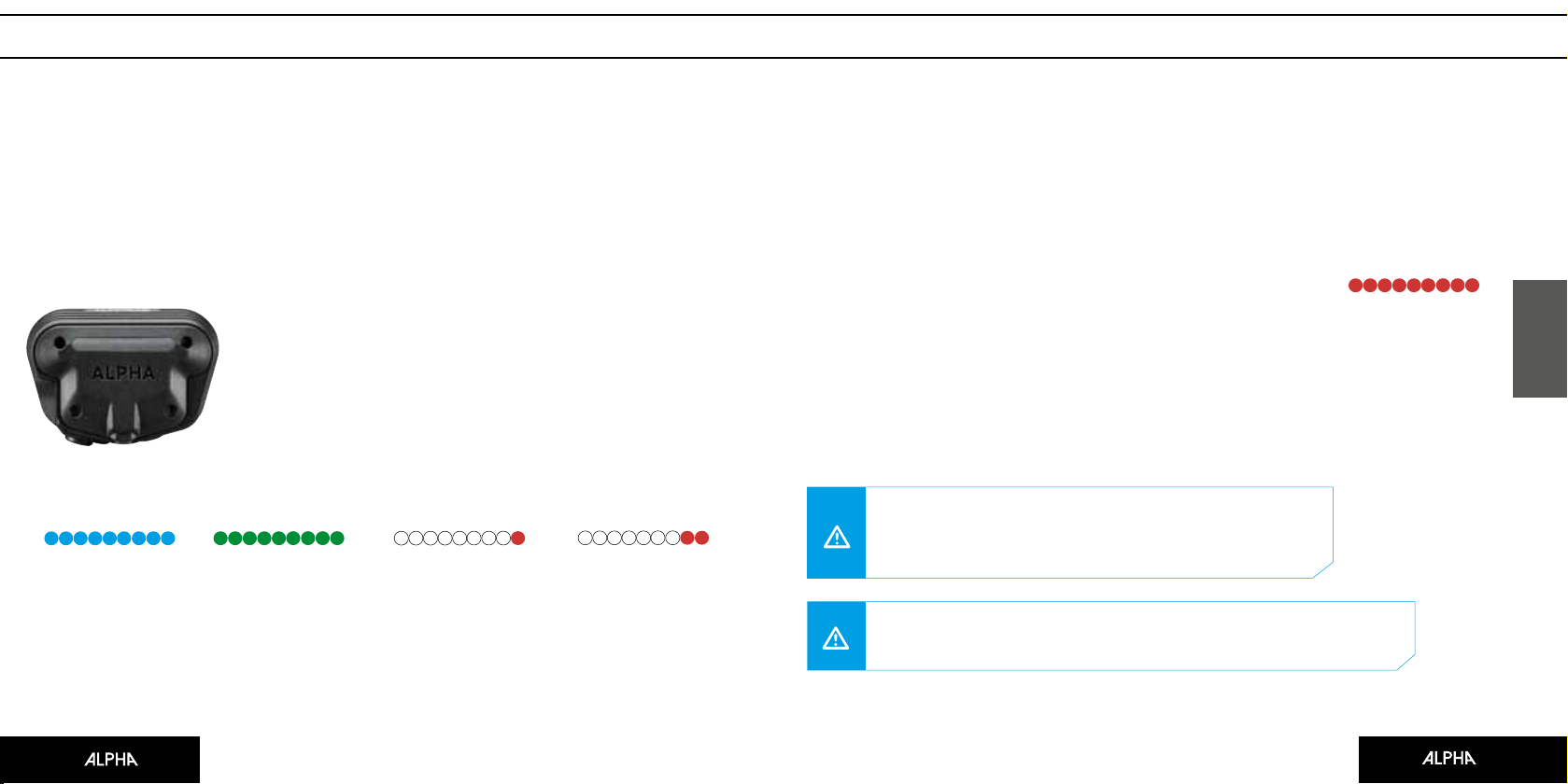

Anzeigen am Lampenkopf:
Die Restkapazität des Akkus wird an dem Lupine SmartCore Akku
angezeigt. Darüber hinaus leuchtet die Statusanzeige des Lampenkopfes rot wenn die Kapazität des Akkus deutlich gesunken
ist. Bestimmte Spannungswerte beeinussen diese Anzeige.
Bis 70W
1 bis 10 blaue LEDs
Aktivierte Präzisionsanzeige:
Unter 10W
1 bis 10 grüne LEDs
1. Akkuwarnung
Eine rote LED leuch-
tet auf der rechten
Seite
2. Akkuwarnung
Zwei LEDs leuchten auf
der rechten Seite.
Leistung reduzieren!
Hinweis: Die nach dem Aueuchten der roten Warnung noch zur Verfügung stehende Leucht-
zeit ist von der Gesamtkapazität, der Temperatur, dem Alter des Akkus und dem gewählten
Programm abhängig. Da der Spannungsverlauf von Li-Ionen-Akkus nicht proportional zur noch
enthaltenen Ladung ist, musst du die Anzeigen in Verbindung mit Ihrem Akku deuten lernen.
Akku leer und Reservetank:
Wenn der Akku leer ist (alle 10 roten Status LEDs blinken), wird der
Scheinwerfer nach mehrmaligem Blinken abgeschaltet!
Nach erneutem Anschalten steht der Reservetank zur Verfügung.
Abhängig vom Alter des Akkus werden noch einige Minuten bereitgestellt. Damit der Reservetank so lange wie möglich verfügbar
bleibt, steht nur noch schwaches Abblendlicht zu Verfügung. Zur
Anzeige des aktivierten Reservetanks blinken die 10 roten und
blauen LEDs gleichzeitig. Bei dann vollständig entleertem Akku
wird der Scheinwerfer zwangsweise abgeschaltet, deshalb: Tempo
runter!
Hinweis: Bei der ausschließlichen Nutzung mit 2 W oder weniger
steht der Reservetank nicht mehr zur Verfügung!
Warnung! Wenn der Akku leer ist (alle 10 roten LEDs blinken),
wird der Scheinwerfer nach mehrmaligem Blinken abgeschaltet.
Sofort anhalten!
Warnung! Ein erneutes Anschalten ist nicht mehr möglich bzw.
nur durch ein Neu-Anstecken des Akkus zu erzwingen und
schädigt immer den Akku! Im entladenen Zustand besteht die
Gefahr der Tiefstentladung, lade den Akku deshalb baldmöglichst wieder auf.
Akku leer
Alle roten LEDs
blinken
Deutsch
8
9
Page 6
Programmierung der Leuchtstufen
3
4
Programmieren der Spezialfunktionen

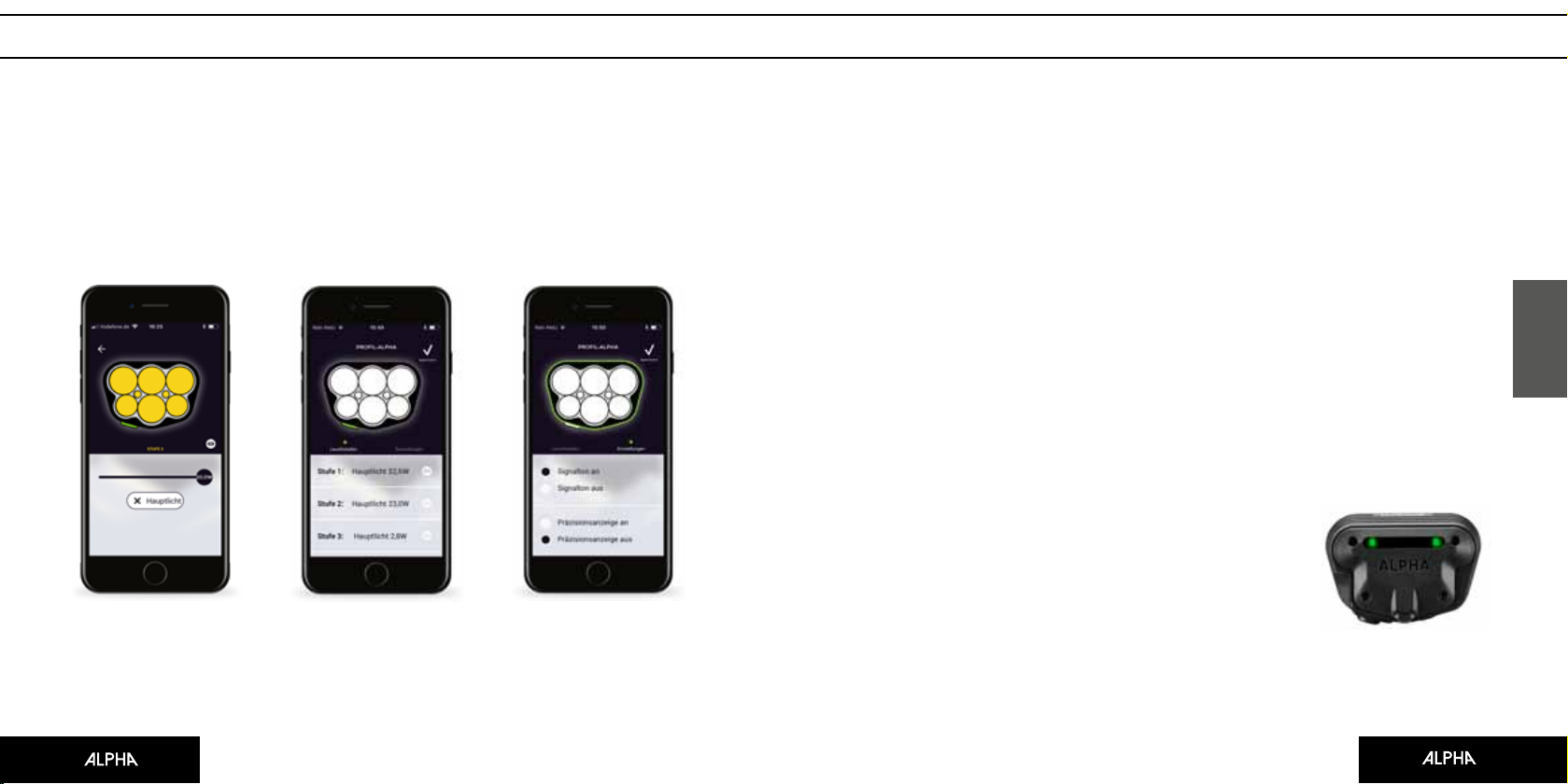

Lupine Light Control 2.0 - für IOS und Android
Die "Lupine Light Control 2.0" App bietet dir eine Vielzahl an Einstellungsmöglichkeiten. Du erstellst
individuelle Prole für deine Aktivitäten und verwendest diese einfach wieder, wenn du sie erneut
benötigst. Über die App ist eine nahezu freie Programmierung der Lampe möglich.
Leider können wir nicht garantieren, dass diese App bei allen Endgeräten und Betriebssystemen
verwendet werden kann.
Diese Funktionen können in der App unter "Einstellungen" geändert werden.
Präzisionsanzeige
Über die App kann die Präzisionsanzeige aktiviert werden. Hierbei werden Leuchtstufen
unter 10W über die 10 grünen LEDs am Lampenkopf angezeigt.
SOS:
Bis zur Erschöpfung des Akkus, oder Tastendruck, wird ein SOS Signal abgeben.
Die missbräuchliche Verwendung ist strafbar!
RVLR:
In diesem Modus steht zusätzlich ein langsamer Blinkmodus zu Verfügung.
Alpines SOS:
Bis zur Erschöpfung des Akkus, oder Tastendruck, wird ein SOS Signal abgeben.
Die missbräuchliche Verwendung ist strafbar!
Tagfahrlicht:
Den Taster an der Lampen Unterseite solange gedrückt halten bis
der Lampenkopf aueuchtet, dann loslassen. Über die App kann das
Tagfahrlicht auch als Leuchtstufe eingestellt werden.
Deutsch
10
Darstellung aktiviertes Tagfahrlicht
11
Page 7

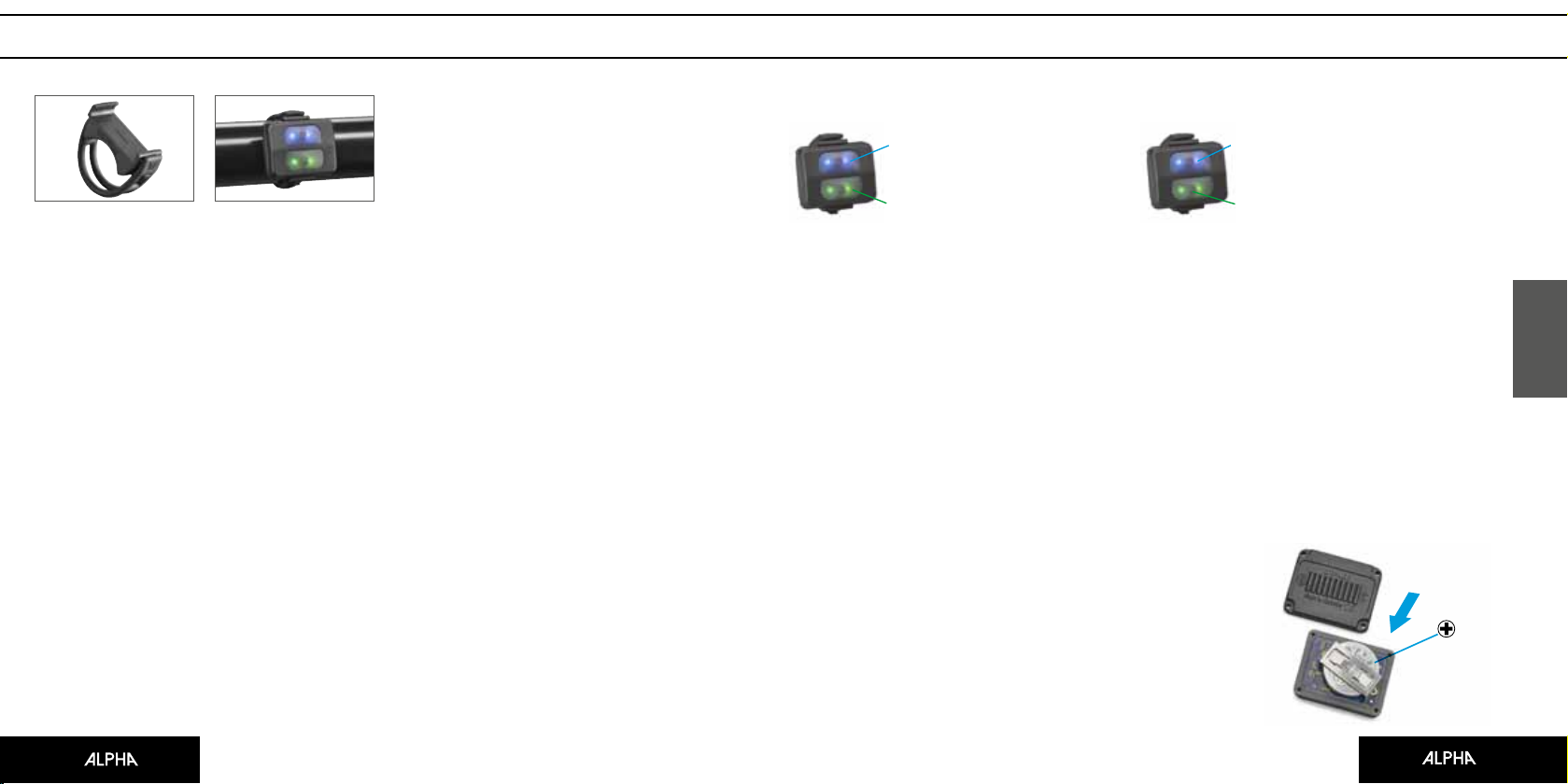

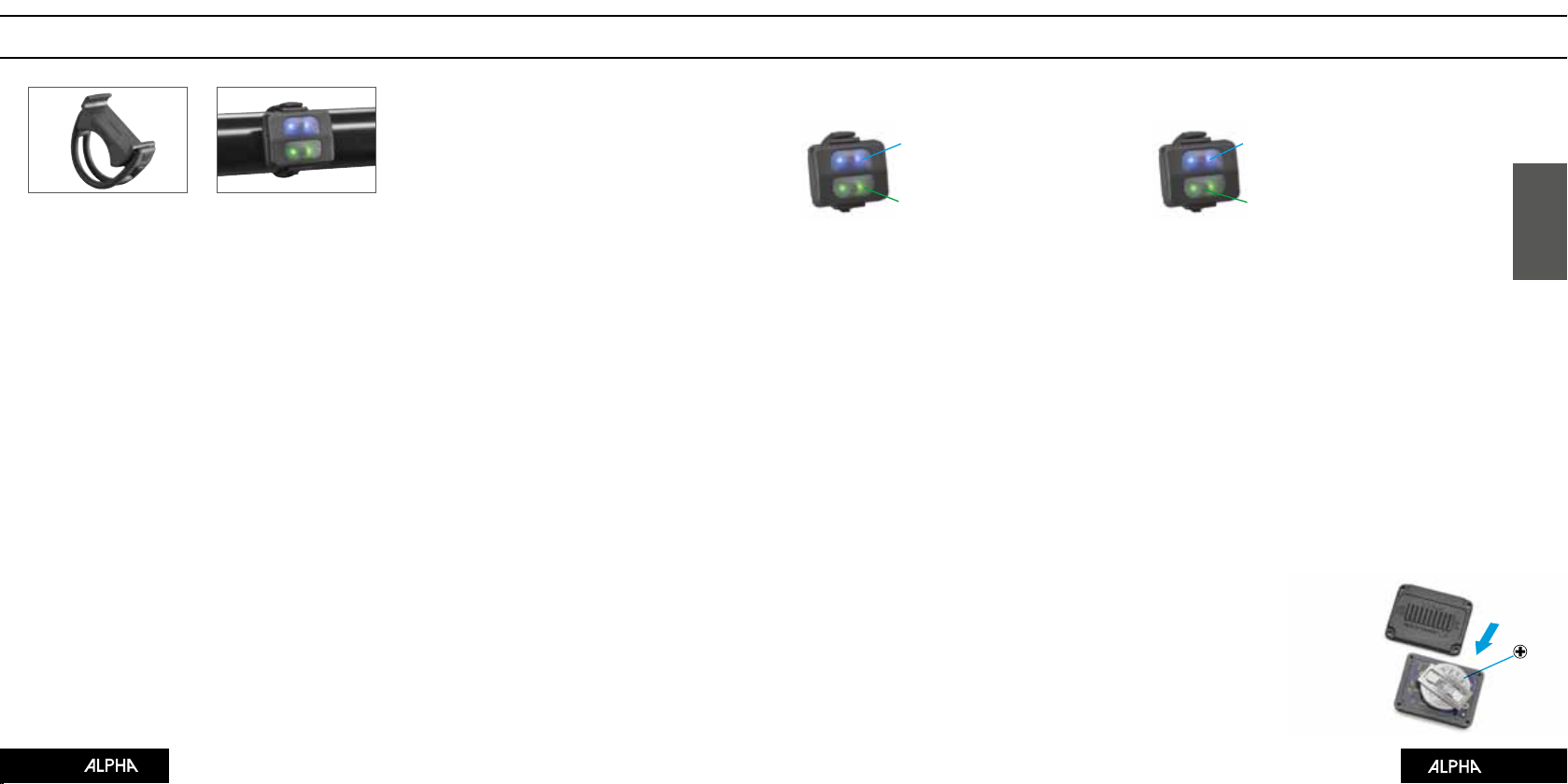

Bluetooth Funksender
Bluetooth Funksender
Der Bluetooth Funksender wird zusammen mit
dem passenden Peppi V5 Lenkerhalter geliefert. Beim Biken ist der ideale Befestigungsort
des Funksenders gleich neben dem Gri, damit
hast du die volle Kontrolle und musst die Hand
nicht vom Lenker nehmen.
Lampe mit Sender verbinden:
Von Werk aus ist die Lampe bereits mit dem Funksender verbunden.
Zur Anbindung mit einem weiteren Sender muss der Lampenkopf in den Empfangsmodus gesetzt wer-
den. Den Taster der Lampe solange gedrückt halten bis die Lampe 2x aueuchtet und die Stausleiste
grün leuchtet, dann sofort loslassen. Der Empfänger ist nun für ca. 30 Sekunden empfangsbereit.
In diesem Zeitfenster hält man die grüne Taste der Fernbedienung solange gedrückt, bis dieser ebenfalls grün leuchtet. Sender loslassen. Lampe und Sender sind nun miteinander gekoppelt.
Mehrere Lampenköpfe und ein Sender:
Es können bis zu fünf Lampenköpfe mit einem Sender verbunden werden.
Mehrere Sender und ein Lampenkopf / Entbinden:
Mit dem Lampenkopf können bis zu vier Funksender verbunden werden. Dies geschieht nach dem selben Prinzip wie oben beschrieben. Zum Entbinden eines Funksenders setzt du den Lampenkopf ebenso
in den Empfangsmodus und hältst den grünen Taster der Funkfernbedienung solange gedrückt, bis
dieser rot leuchtet (ca. 20 Sek.), dann den Taster loslassen.
Dauerhaftes LED Licht am Funktaster aktivieren/deaktiveren:
Zur Aktivierung bzw. Deaktivierung, den blauen Taster der Funkfernbedienung gedrückt
halten: Es leuchten die grünen LEDs (Taster weiter gedrückt halten), sobald die grünen LEDs
ausgehen und die blauen LEDs angehen Taster loslassen.
Bedienkonzept 1 (Werk): Bedienkonzept 2:
Blauer Taster: Ein- und Ausschalten
der Lampe. Helligkeit wird erhöht.
Grüner Taster: Ein- und Ausschal-
ten der Lampe. Helligkeit wird
reduziert.
Wechsel zwischen Bedienkonzept 1 und 2:
Grünen Taster der Funkfernbedienung so lange gedrückt halten, bis die blauen und
grünen LEDs abwechselnd blinken, dann den Taster loslassen.
Blauer Taster: Ein- und Ausschalten
der Lampe. Durchschalten der
programmierten Leuchtstufen
Grüner Taster: Ein- und Ausschalten
der Lampe. Durchschalten der
programmierten Leuchtstufen
Akkuleerwarnung vom Lampenkopf/Funk:
Die LED Anzeige am Funktaster folgt der Anzeige am Lampenkopf.
Die Warnung erfolgt nicht bei leerer Knopfzelle des Senders.
Batteriewarnung Sender:
Bei voller Knopfzelle leuchten die LEDs am Sender kräftig, mit sinkender Spannung wird das
Leuchten schwächer bis der Funksender nicht mehr funktioniert. Auch extreme Kälte kann zu
einer Absenkung der Batteriespannung führen. Ist die Knopfzelle leer, wird dies durch ein rotes
Leuchten dargestellt.
Batteriewechsel am Sender:
Zum Batteriewechsel alle 4 Schrauben auf der Unterseite des Senders mit
einem T5 Torxschraubendreher önen. Die neue CR 2032 Knopfzelle wie
abgebildet einlegen und das Gehäuse wieder verschließen. Die Schrauben
so fest anziehen, dass die blaue Dichtung sichtbar gepresst wird.
T5 Torxschraubendreher: (Artikel Nr. 137)
Deutsch
12
13
Page 8

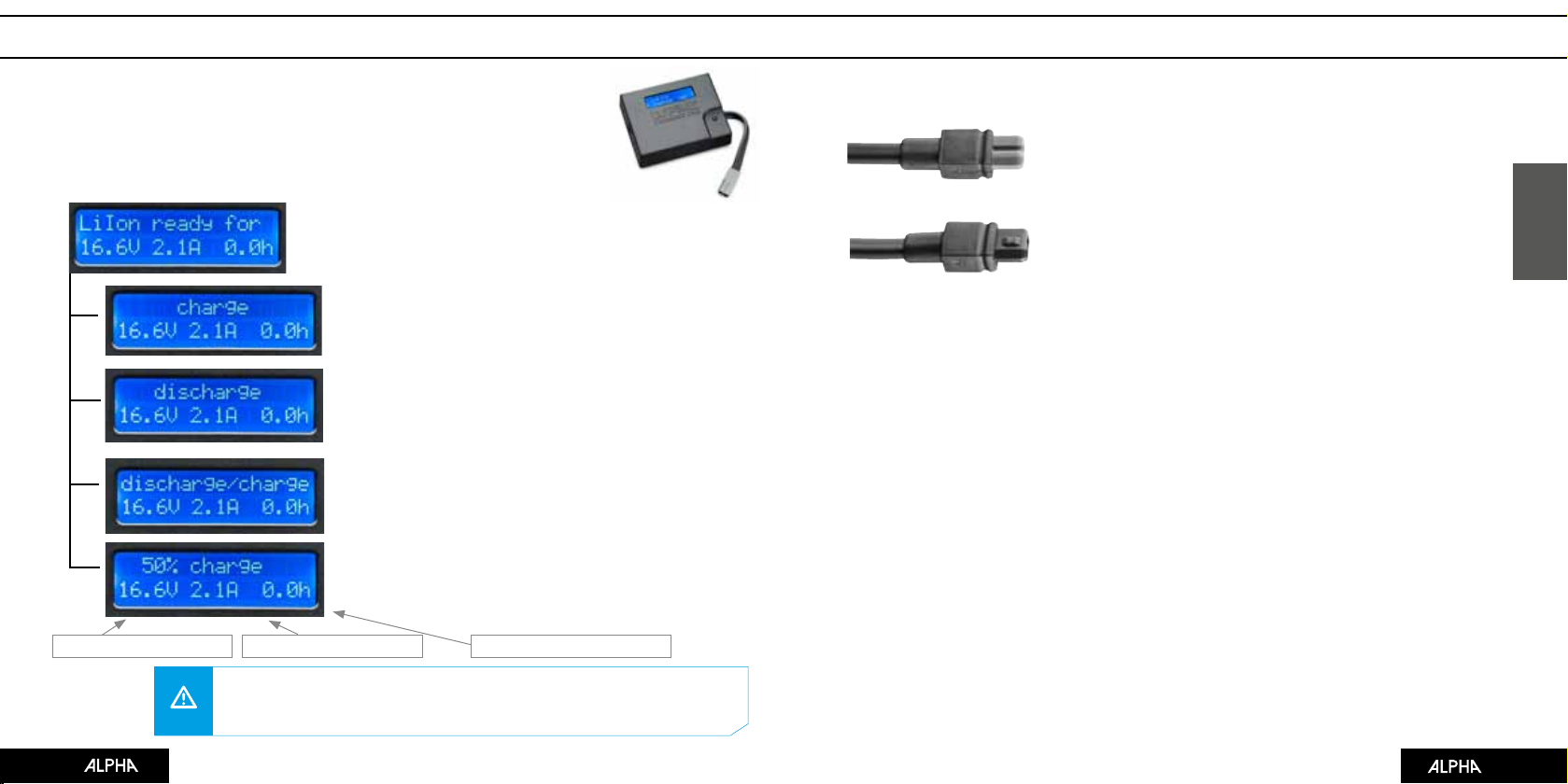

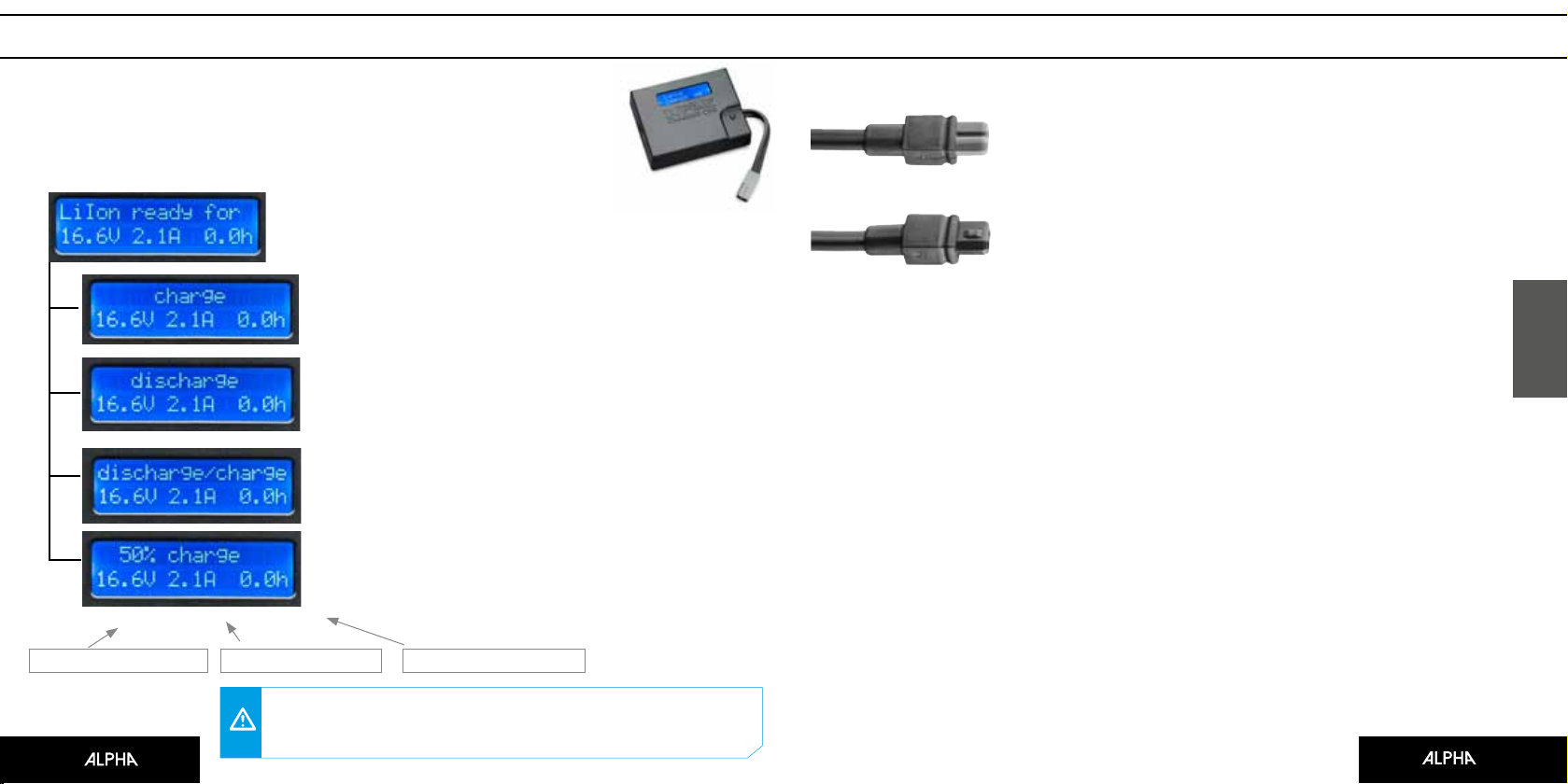

Alpha Charger One Pege und Lagerung
Vor dem ersten Einsatz musst du den Akku laden. Der Alpha Charger One
wird über das beiliegende 24V Netzteil betrieben und lädt sowohl unsere
7.2V als auch 14.4V Akkus.
Der Alpha Charger One verfügt über vier verschiedene Ladeprogramme. Per Tastendruck kann man das jeweilige Programm auswählen.
1. Li-Ion Ladeprogramm (Standardprogramm)
Sobald das Display "Full" anzeigt ist der Akku vollständig
geladen.
2. Li-Ion Entladeprogramm
Mit Hilfe des "Discharge" Programmes kannst du deinen Akku
vollständig entladen. Die entnommene Kapazität wird dann
auf dem Display angezeigt. Achtung Akku nicht leer lagern!
3. Entlade- und Ladeprogramm
Der Akku wird zuerst komplett entladen und dann voll aufgeladen. Dieses Programm verwendet man zum Beispiel nach
einer Akku-Kalibrierung.
4. 50% Storage Programm
Der Akku wird genau auf 50 % seiner Kapazität geladen.
Ideal zur Lagerung des Akkus über einen längeren Zeitraum.
Ladespannung in Volt (V) Ladestrom in Ampere (A) Eingeladene Kapazität in Ah
6
7
14.4V Steckersystem (Alpha)
7.2V Steckersystem
Steckerkontakte:
Im Regelfall benötigen die Steckerkontakte keine besondere Pege. Solltest du deine Alpha jedoch in salzhaltiger Umgebung benutzen, freuen sich die Kontakte über gelegentliches dünnes
Einfetten, was die Oxidation der Kontakte zuverlässig verhindert. Verwende keinesfalls Polfette
oder Kontaktsprays!
Transport:
Achtung! Den Akku immer vom Scheinwerfer trennen!
Der geringe Stromverbrauch der Elektronik fördert ansonsten die vorzeitige Entladung des Akkus. Weiterhin besteht die Gefahr, dass die Lampe versehentlich eingeschaltet wird. Die unkont-
rollierte Erwärmung könnte einen Brand verursachen oder anliegendes Kunststomaterial zum
Schmelzen bringen. Vor längerem Nichtgebrauch lade den Akku voll und lagere ihn an einem
möglichst kühlen, trockenen Ort.
Nutzung von 7.2V Akkus:
Die Alpha kann eingeschränkt auch an 7.2V Lupine Akkus betrieben werden. In diesem Fall
steht die volle Leistung der Lampe nicht zu Verfügung.
Deutsch
14
Warnung! Mit diesem Ladegerät dürfen nur Li-Ionen-Akkus
aufgeladen werden. Es ist NICHT zum Laden von Ni-MH-Akkus geeignet!
Keine Trockenbatterien verwenden! – Explosionsgefahr!
15
Page 9
Fehlerbehebung Technische Daten
8
9
Technische Daten
Ursache BehebungFehler
Lampe lässt sich nicht einschalten, und die LEDs des
Schalters blinken beim
Anstecken nicht auf.
Power LEDs leuchten nicht,
LEDs am Schalter blinken
beim Anstecken auf.
Die Leuchtzeiten sind zu gering.
Der SmartCore Akku zeigt
auch nach dem Laden nur
20% an.
Tiefentladener Akku.
Akku nicht oder fehlerhaft
am Scheinwerfer angesteckt.
LED-Einsatz ist defekt.
Der Akku ist leer.
Der Akku ist alt.
Sehr tiefe Temperaturen.
Das Ladegerät ist defekt.
Ungeeigneter Akku.
Der Anzeige wurde zurück
gesetzt.
Akku laden.
Alle Steckerkontakte
überprüfen.
Austauschen.
Laden.
Austauschen.
Akku warm halten.
Ladegerät austauschen.
Lupine-Original-Akku
benutzen.
Akku mit der Lampe
vollständig entleeren und
wieder auaden.
Lichtleistung:
70 W 7200 Lumen
50 W 5500 Lumen
30 W 4000 Lumen
20 W 2900 Lumen
10 W 1500 Lumen
5 W 800 Lumen
3 W 500 Lumen
Werkseinstellung
Die Leuchtzeiten können abhängig von Alter,
Pegezustand und Temperatur Schwankungen
unterliegen.
Akku-Kapazität/Nennspannung:
Alpha: 6.9 Ah 14.4 V Li-Ion
Beinhaltet:
FCC ID: QDS-BRCM1078
IC: 4324A-BRCM1078
Leuchtzeiten:
Alpha
1 Std. 20 Min.
2 Std.
3 Std. 15 Min.
5 Std.
10 Std.
20 Std.
33 Std.
Gewicht:
Alpha Lampenkopf: 225 g
Alpha komplett mit Akku: 670 g
Ladezeiten:
Alpha: 4 Std. 30 Min.
Schutzklasse:
IP68
Einsatzbereich:
-25 °C – +70 °C
Deutsch
Die Lampe reagiert nicht auf
den Sender.
Der Sender leuchtet nicht bei
Tastendruck und die Lampe
reagiert nicht.
16
Lampenkopf und Sender sind
nicht miteinander gebunden.
Knopfzelle leer oder falsch
herum eingelegt.
Siehe Kapitel Funksender.
Siehe Kapitel Funksender.
LED:
8 x Cree XM-L2
8 x Cree XQE HI
Abstrahlwinkel:
Kombination: 22°, 18°, 120°
Mehr Informationen unter www.lupine.de
EG Konformitätserklärung: www.lupine.de/ce/
17
Page 10
Letzte Hinweise
Lumen:
lm (Lumen) = Einheit des Lichtstroms
In der Praxis dierenzierbar in gemessene
und errechnete Werte. Errechnete Werte
weichen oft erheblich von der tatsächlichen
Lichtleistung ab.

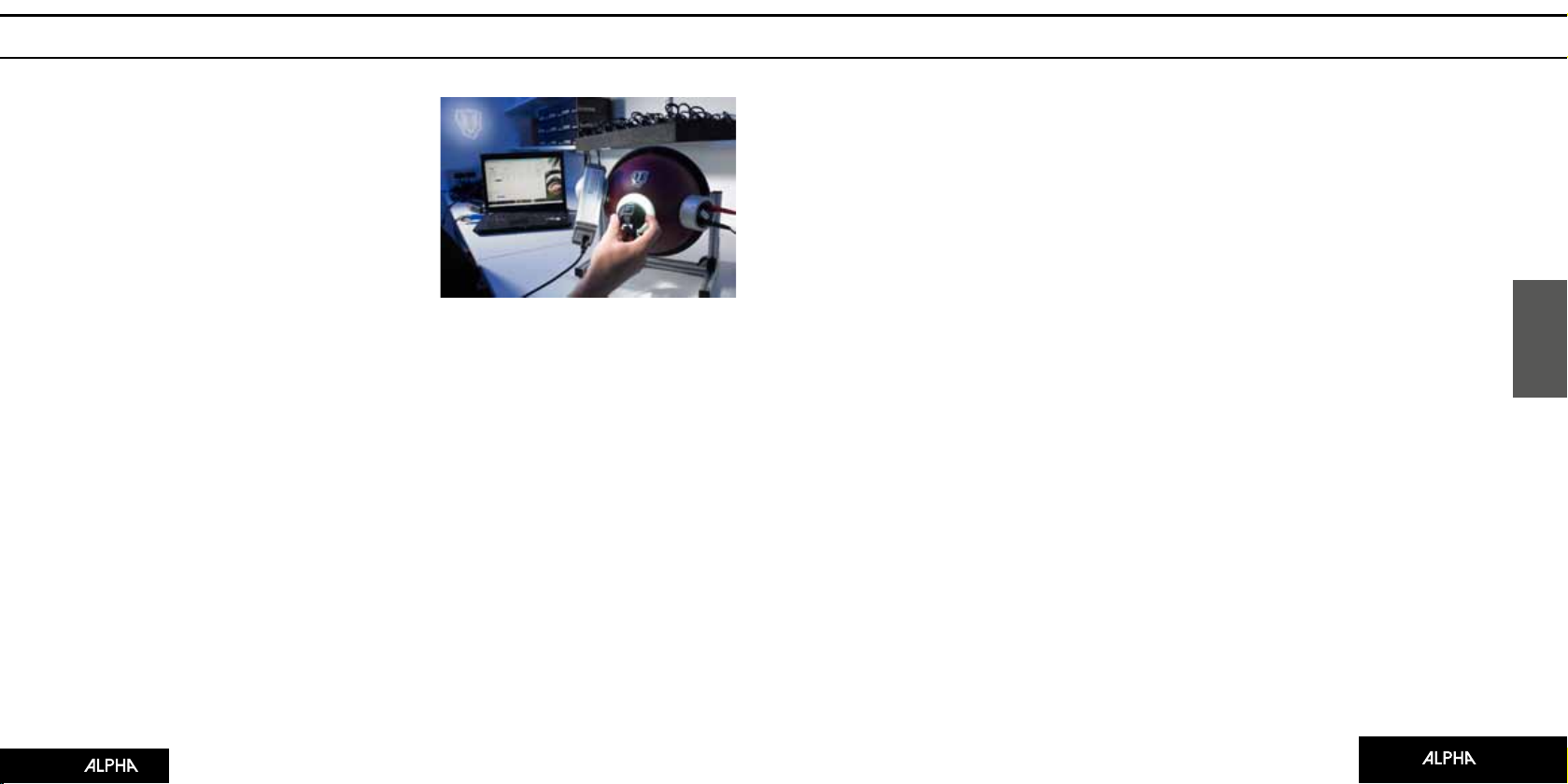

Unsere Lumenwerte werden in unserer eigenen
kalibrierten Ulbricht-Kugel gemessen.
Wir messen nach dem sogenannten ANSI Messverfahren, 30 Sekunden nach dem Einschalten.
Regelungen:
Diese Lampe darf in Deutschland nicht auf öentlichen Straßen verwendet werden. Die
Verwendung dieses Beleuchtungssystems für bestimmte Zwecke kann in Europa von
Land zu Land unterschiedlich geregelt sein. Informiere dich über die in deinem Land
gültigen Bestimmungen.
Änderungen:
Weiterentwicklungen unserer Produkte und technische Änderungen vorbehalten.
Garantie:
Innerhalb der Garantiezeit von 24 Monaten umfasst die Gewährleistung alle Komponenten und deckt fertigungsbedingte Mängel ab. Ausgenommen ist jedoch der Akku.
Des Weiteren erlöschen die Garantieansprüche bei nicht bestimmungsgemäßer
Benutzung oder Veränderungen jeglicher Art.
Messung der Lichtleistung
Read this manual before using
Safety advisories:
Avoid looking directly into the light emitted by the light or shining the light into your own eyes or
the eyes of another person. If the light accidentally shines into your eyes, close your eyes and move
your head out of the light beam path. Do not use any strongly focussing optical device to look at
the light beam. In cases where the light is used in a public or commercial setting, users should be
provided with training concerning the safety measures for laser light.
Carry a spare light with you at all times, as the product can potentially fail unexpectedly at any time.
The lamp housing becomes very hot during operation, especially without a cooling airstream.
Please note the following points:
- Keep out of the reach of children
- Always disconnect the lamp head from the battery when you are not using the lamp or,
for example, carrying it in your backpack. Accidentally turning on the lamp and the resulting
heat can cause a re.
- Never cover the lens during operation. The resulting build-up heat can damage the lens
within seconds.
Important: When the light is used in a stationary state, the light dims after a few minutes to reduce
the light's temperature. The light can only be used at 70 watts for long periods if air is owing over
the housing.
This device may then be used by children 8 years of age or older, persons with limited physical, sensory or mental capabilities, as well as persons with no previous experience in handling such devices,
if they are supervised by a person responsible for their safety.
All Alpha components are waterproof and can of course be used under extremely severe conditions.
The lamp complies with IP protection class 68 but is NOT a diving lamp and is NOT suitable for use
under water.
If the lamphead is connected to the battery, without switching the light on, the Bluetooth
module will automatically deactivate after 2 hours. You now can NOT turn on the light via the
Bluetooth remote switch. Either press the lampheads switch, or reconnect the battery to start
the Bluetooth module or light.
1
English
18
19
Page 11
Mounting accessories & battery
Mounting accessories & battery
Handlebar mounting:
For mounting the Alpha on a handlebar, two
CNC Quick Release mounts are available.
Have a look at www.lupine.de
Art.No. 1131 for Ø 31.8 mm
Art.No. 1135 for Ø 35 mm
You can mount the lamp, regardless of the
Stem width, absolutely centered on the
handlebar. You only have to adjust the
screw at the bottom of the lamphead.
Peppi V4 (CNC) and V5 (Polyamid):
Our Peppi allows to mount the remote switch on a
handlebar.
Have a look at: www.lupine.de (Art.No. 760 and 1066)
1.
Mounting:
Your battery is supplied with both a
short and a long velcro strap, coated
with an anti-slip material to ensure a
secure mount. Use the strap which
most closely matches your tube size.
2.
The transmitter features a corrugated bottom allowing for moving
the transmitter up to 1.5 cm to the
left or to the right in the Peppi.
English
20 21
Page 12
Operation battery
Operation
Operation Alpha - Basics
Capacity Indicator:
Audible:
To check the capacity, simply press
the touch-pad once. At rst an
audible signal will sound, which is
especially useful while using the
battery mounted on a helmet or
headband, to give a quick reading in
20% steps.
Visible:
The visible indicator uses 5 blue LEDs. The LEDs can operate in two
dierent operating states: blinking and continuous. LED meanings: A
blinking LED is indicating a 10% step and a continuously glowing LED
a 20% step.
Example: 3 LEDs steady glow (20 %, 40 %,
60 %) 1 LED blinking (80 %)
Continuous light
To run the continuous light simply press the touch pad two times
and the 5 LEDs will operate continuously. To switch o the continuous light, simply press the pad again.
Moving light:
Press the touch pad three times to activate the moving light. To
switch it o press the button another time.
Note: The capacity indicator will fade out within a few seconds. If it
does not, eventually the continuous light was activated and the 5
glowing LEDs do by far not mean the battery is fully charged.
5 x = 100%
4 x = 80%
3 x = 60%
2 x = 40%
1 x = 20%
= 70 % remaining capacity
Initialization & voltage display:
When you connect the light to the battery, the software runs a self-
test. The battery voltage is then shown via the blue and red LEDs, as
follows:
The blue LED blinks once for each volt; and then
the red LED blinks once for each 1/10 of a volt.
To see the battery voltage again, unplug the light from the battery
and then plug it in again.
Switching on/ Changing levels:
Press the power switch twice to turn the light on; one blue LEDs will glow, indicating the 10W
light level. Press the button rapidly to cycle through other power levels. You can set individual
light levels trough the app.
Switching the lamp o:
To switch o the lamp, hold the button down longer.
Factory settings
remote control:
light level
light level
1. light level
light level
70 W
30 W
10 W
3 W
Recover factory settings:
Press and hold the button until 10 red LEDs turn on. Release the button. Disconnect the bat-
tery, and all factory settings will be restored. Reconnect the transmitter with the lamphead.
English
22 23
Page 13
Operation Alpha - Capacity indicator
Operation
Operation Alpha - Capacity indicator
Luminous performance:
The maximum lighting output can only be achieved with enough airow to cool the lamp.
High ambient temperature and low airow will signal the controller to reduce power to the
LEDs, thus reducing their brightness, to avoid overheating the LEDs and other electronics.
The actual reduction is indicated by the status LEDs. For automatic brightness control, the
"Speed Control" function can be activated in the app.
Lamphead display:
The remaining capacity will be shown in detail on any Lupine
SmartCore battery. Additionally, the LEDs on the back of the lam-
phead change color to indicate decreasing voltage.
Up to 70W
1 to10 blue LEDs
In case of activated
precision indicator:
Below 10W
1 to 10 green LEDs
1. battery warning
One red LED is ligh-
ting on the right side
2. battery warning
Two red LEDs are ligh-
ting on the right side.
Reduce power!
Note: The battery time remaining after the green or red LED backlight turned on depends on total
battery capacity, the ambient temperature, the battery’s age, and which setting is used. Moreover,
since the voltage curve of a Li-Ion battery is not proportional to the power left in the battery, you
need to learn how to interpret the relevant displays for your specic battery.
Empty battery and reserve power:
When the battery is completely discharged (10 red LEDs blinking), the light
will shut down after ashing a few times!
To activate the battery’s reserve power, doubleclick the switch. This will give
you a few minutes more light, whose exact amount depends on the age of
your battery. The light emitted in reserve-power mode is a very low beam
so as to conserve power and keep the light going as long as possible. The
10 red and blue LEDs ash simultaneously when reservepower mode is
activated. When the reserve power has been completely discharged, the
light will shut down – which means that you to slow down.
Battery empty
All red LEDs are blinking
Note: If only 2.0 W or less was used, reserve power is not available!
Safety advisory: Do not switch on the light when the bat-
tery is discharged, as this will invariably damage the battery.
Recharge the battery as soon as possible to avoid a deep
discharged battery.
Safety advisory: When the battery is completely discharged (all red LEDs
blinking), the light will shut down after ashing a few times. In such a case,
you should stop riding your bicycle immediately.
English
24 25
Page 14
Programming light levels
Bluetooth Remote
Special light levels
Lupine Light Control 2.0 - available for IOS and Android
With the new "Lupine Light Control 2.0" app you get many individual setups. Create custom proles
for your activities, and simply use them when you need them again. The App allows nearly free pro-
gramming of the lamp.
The follwoing special light levels can be set in the app:
SOS:
SOS will continue until the battery is empty. Improper use of the SOS signal is punishable by law.
RVLR:
This mode includes an additional slow ash mode.
Alpine SOS:
Alpine SOS will continue until the battery is empty. Improper use of the SOS signal is punishable
by law.
Center:
Low beam made by the center LED only.
Precision Indicator:
Lightlevels below 10W are indicated trough the10 green LEDs. You can activate the the precision
indicator trough the app.
Daytime Running Light:
Keep the button of the lamphead pressed until it lights up once,
then release the button. You can also set the daytime running
light as a lightlevel in your app.
English
Activated daytime running light
26 27
Page 15
Bluetooth remote control
Bluetooth remote control
The Bluetooth Remote comes together with the Peppi
V5 barmount (helmet & bikelights). On the bike, the
best way to mount the remote is directly next to your
grips so you have full control and don't need to take
o your hands while riding.
Connecting the transmitter to the light:
By default, your lamp has already been connected to the transmitter.
For establishing a connection, the receiving mode in the lamp has to be activated.
Keep the lamp’s button depressed until it lights up two times and the LED status bar shows 10
green lights, the button go. The receiving mode is active for 30 seconds. During this time, press the
remote control’s green button until the remote does light up green, too. Release the button.
Several lamps on one transmitter:
It is possible to connect up to ve lampheads to a single remote switch.
Several transmitters on one lamp / Unbinding:
Up to 4 transmitters may be connected to one lamp. The transmitters are stored in the lamp in
turn. If you like to remove a transmitter from the light, set the light into receiving mode and keep
the green switch of the transmitter pressed until it turns red. (Aprox. 20 sec.)
Enable/Disable the remotes permanent LED light:
To enable or disable, hold down the blue button the remote control: The green LEDs turn on (keep
pressing the button), as soon the green LEDs turn o and the blue LEDs turn on, let the button go.
Operating concept 1 (factory):
Blue button: Turning the lamp on
and o. Increase the brightness.
Green button: Turning the lamp on
and o. Reduce the brightness.
Switching between operating concepts 1 and 2:
Press and hold the green pushbutton of the remote control until the blue and green LEDs ash alternately, then let the button go.
Operating concept 2:
Blue button: Turning the lamp on
and o. Switching trough the programmed light levels.
Green button: Turning the lamp on
and o. Switching trough the programmed light levels.
Low battery warning from lamphead:
The remote mirrors the lamphead's low battery warning. A fully charged or partly discharged battery
will be shown by a red LED light.
Low button cell:
With decreasing voltage, the remotes LEDs will also become weaker, to the point the remote does not
work anymore. Also cold temperature does reduce the battery voltage. If the button cell is empty, it's
represented by a red light.
Transmitter battery change:
of the transmitter using a T5 torx screw driver.
Insert the new CR 2032 button cell as shown and close
the transmitter again.
Tighten the screws until the blue sealing is visibly squeezed.
T5 torx screw driver: (Art.No. 137)
English
28
29
Page 16
Alpha Charger One
Before seriously using your light for the rst time, the battery requires
charging. Therefor use the inclosed 24V power supply, where you can
charge either 7.2V or 14.4V batteries.
The Alpha Charger One comes with four dierent charging
modes. At the push of the button you can switch between
these.
1. Li-Ion "charging" mode (standard)
The Charger One automatically stops the charging process.
The display will show "Full".
14.4V plug contact system (Alpha)
7.2V plug contact system
Product care and storage
Plug contacts:
2. Li-Ion "discharge" mode
In order to discharge the battery. The display will show you
the discharged capacity.
Attention: Do not store an emtpy battery!!!
3. Li-Ion "discharge/charge" mode
This mode gives you the possibilty to discharge and charge the battery in one go. The program can be used after
recalibrating a Smartcore battery.
4. Li-Ion "50% storage" mode
With this program the battery will be charged to 50% of
the capacity. This is perfect for storing the battery over a
longer period of time.
Normally the plug contacts are maintenance free. However, if you use your Alpha light in humid,
salt- air, environments, it’s advisable to apply a thin layer of Lupine Dutch Grease to the contacts
every so often to prevent oxidation. Do NOT use terminal grease or contact spray.
Transport:
Important: Always keep the battery separate from the Alpha light, because otherwise the small
amount of power used by the electronics will discharge the battery, and the lamp may switch on
accidently. Important! Moreover, the consequent uncontrolled heat buildup could cause a re or
melt the adjacent plastic material. Could cause re or death!
Storage:
During lengthy periods of non-use, fully charge the battery and store it in a cool, dry place, base-
ment or the like. The battery can be kept plugged into the charger if desired.
7.2V Lupine batteries:
Battery voltage in Volt (V) Current in amperes (A) Charged in capacity in Ah
Warning! This charger is to be used to charge rechargeable Li-Ion
batteries only. It is NOT suitable for charging NiMH batteries!
30 31
Do NOT use non-rechargeable batteries. – Risk of explosion!
With limitations, your Alpha can also be operated from 7.2V batteries, in this case is the
full power of the lamp is not available.
English
Page 17
Troubleshooting
Technical data
Technical data
The light does not come on
and the power LEDs do not
ash when the battery is
plugged into the lamp.
With the battery plugged in,
the power LEDs do not come
on, but the PCS LEDs ash.
The Power LEDs do not stay on
for as long as they should.
Even after charging only
the 20% LED will light up
at the SmartCore battery.
The lamp does not recognize the transmitter.
The transmitter does not light
up while pressing the button
and the lamp does not react.
Cause SolutionProblem
Extremely discharged battery.
Battery not plugged into the
light or not plugged in properly.
Faulty LED unit.
Discharged battery.
Old battery.
Very low ambient
temperature.
Faulty charger.
Unsuitable battery.
The indicator was reseted.
Lamphead and transmitter
are not linked.
Button cell empty or wrong
side up.
Charge battery.
Replace battery.
Keep battery warm.
Replace charger.
Use original Lupine battery.
Charge the battery.
Check all plug contacts.
Replace the LED unit.
Discharge the battery with
your light and fully charge
it afterwards.
See chapter operation
remote control.
See chapter operation
remote control.
Power:
70 W 7200 Lumens
50 W 5500 Lumens
30 W 4000 Lumens
20 W 2900 Lumens
10 W 1500 Lumen s
5 W 800 Lumens
3 W 500 Lumens
Default setting
Runtime varies according to battery age and condition,
as well as ambient temperature.
Battery capacity; nominal voltage:
Alpha: 6.9 Ah 14.4 V Li-Ion
Contains:
FCC ID: QDS-BRCM1078
IC: 4324A-BRCM1078
Runtime:
Alpha
1 h 20
2 h
3 h 15
5 h
10 h
20 h
33 h
Operating temperature:
-25 °C – +70 °C
LED:
8 x Cree XM-L2, 8 x Cree XQE HI
Beam angle:
Combination: 22°, 18°, 120°
More informations at www.lupine.de
EC Declaration of Conformity: www.lupine.de/ce/
Weight:
Alpha lamphead: 225 g
Alpha with battery: 670 g
Charging time:
Alpha: 4 h 30 min.
Protection class:
IP68
English
32 33
Page 18
Lumens:
lm (Lumens) = Unit of luminous ux
Usually dierentiated in measured and calculated
values. Calculated values often dier considerably
from the actual light output.
Our lumen values are measured in our own calibrated integrating sphere.
Notizen/Notes
Declaration of conrmity
Declaration of conrmity Canada:
This device complies with part 15 of the FCC Rules and Industry Canada license-exem-
pt RSS standard(s). Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received,
including interference that may cause undesired operation.
The measurement takes place after 30 seconds, the
so called ANSI method.
Measurement of light output
Regulations:
The laws governing the allowable application domain for this lighting system may
vary from one country to another. We recommend that you inform yourself about
the relevant laws in this domain in your country.
The mounting technique, as well as the design of Alpha lamps and the Remote
control are protected by European and US patents.
Changes:
Rights for improvements and modications of our products reserved.
Warranty:
The product's two year warranty applies to all components, as well as any manufacturing defect. The warranty does not include the battery, however. In addition, any
modication or improper
use of the product will void the warranty.
34 35
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux
appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions
suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de
l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est
susceptible d'en compromettre le fonctionnement.
Declaration of conrmity USA:
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
Changes or modications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.
English
Page 19
Lupine Lighting Systems GmbH
Im Zwiesel 9
92318 Neumarkt
Germany
Phone: +49 (0) 91 81 - 50 94 90
Fax: +49 (0) 91 81 - 50 94 915
E-mail: [email protected]
www.lupine.de
Loading...
