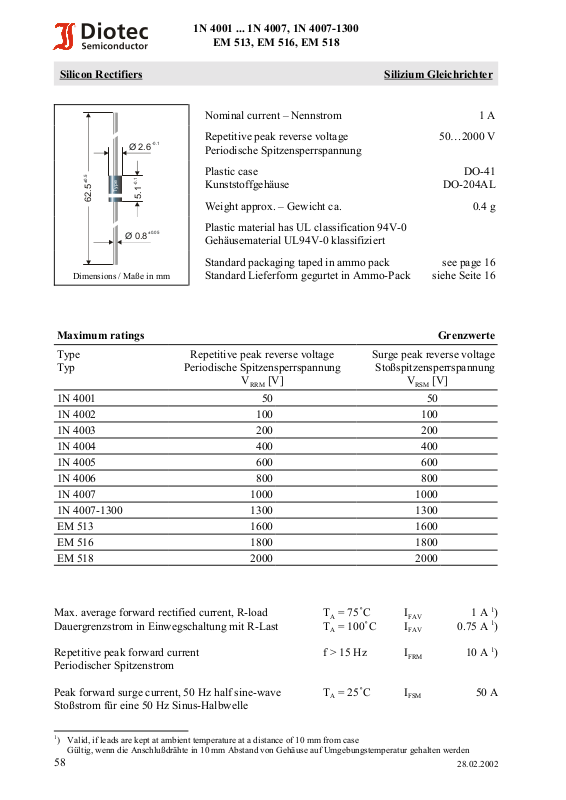

Page 1
1N 4001 ... 1N 4007, 1N 4007-1300
EM 513, EM 516, EM 518
Silicon Rectifiers
Silizium Gleichrichter
Nominal current – Nennstrom 1 A
Ø
2.6
0.1
-
Repetitive peak reverse voltage 50…2000 V
Periodische Spitzensperrspannung
Plastic case DO-41
±0.5
62.5
-0.1
Type
5.1
Kunststoffgehäuse DO-204AL
Weight approx. – Gewicht ca. 0.4 g
Ø
0.8
±0.05
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped in ammo pack see page 16
Dimensions / Maße in mm
Standard Lieferform gegurtet in Ammo-Pack siehe Seite 16
Maximum ratings Grenzwerte
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V]
RRM
Surge peak reverse voltage
Stoßspitzensperrspannung
V
[V]
RSM
1N 4001 50 50
1N 4002 100 100
1N 4003 200 200
1N 4004 400 400
1N 4005 600 600
1N 4006 800 800
1N 4007 1000 1000
1N 4007-1300 1300 1300
EM 513 1600 1600
EM 516 1800 1800
EM 518 2000 2000
Max. average forward rectified current, R-load TA = 75/CI
Dauergrenzstrom in Einwegschaltung mit R-Last TA = 100/CI
FAV
FAV
1 A 1)
0.75 A 1)
Repetitive peak forward current f > 15 Hz I
FRM
Periodischer Spitzenstrom
Peak forward surge current, 50 Hz half sine-wave TA = 25/CI
FSM
Stoßstrom für eine 50 Hz Sinus-Halbwelle
1
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
58
10 A 1)
50 A
28.02.2002
Page 2
1N 4001 ... 1N 4007, 1N 4007-1300
EM 513, EM 516, EM 518
Rating for fusing – Grenzlastintegral, t < 10 ms T
= 25/Ci
A
Operating junction temperature – Sperrschichttemperatur T
Storage temperature – Lagerungstemperatur T
2
t 12.5 A2s
– 50…+175/C
j
– 50…+175/C
S
Characteristics Kennwerte
Forward voltage – Durchlaßspannung Tj = 25/CI
Leakage current – Sperrstrom Tj = 25/CVR = V
Tj = 100/CVR = V
Thermal resistance junction to ambient air R
= 1 A V
F
RRM
RRM
F
I
R
I
R
thA
< 1.1 V
< 5 :A
< 50 :A
< 45 K/W 1)
Wärmewiderstand Sperrschicht – umgebende Luft
1
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
28.02.2002
59
