Lunos TAC assembly Instructions [de]

Komfortsteuerung

TAC

Montageanleitung

Inhalt Seite:

Zu dieser Anleitung

 Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt die

allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text.

 Diese Anleitung ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwaltung

usw.) weiterzugeben.

Zeichen in dieser Anleitung

2

Sicherheitshinweise, Technische Daten , Entsorgen 3
Anwendung 4
Massbild 6

Versandeinheit 7

Einsatzbereich 8
Montage-Bereitstellung Elektronikdose und Kabel 9
Elektrischer Anschluss 10
Montage des CO2-Sensors 21
Fertigmontage 22

Inbetriebnahme 24

Änderung der Bezeichnung der Ausgänge 25
USB-Anschluss, Firmwareupdate und Reset-Taste 26
Zubehör 27

Dieses Zeichen warnt Sie vor Verletzungsge­fahren.

Dieses Zeichen warnt Sie vor Verletzungs­gefahren durch Elektrizität.

Sicherheitshinweise

Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei allpolig abgetr ennter Netzsp an-

nung erfolgen! Das Bedienelement ist schutzisoliert nach Schutzklasse II, der Schutzleiteran­schluss entfällt!

Achtung! Der elektrische Anschluss darf nur von autorisiertem Fachpersonal und nach

gültiger VDE 0100 vorgenommen werden!
Achtung! Dieses Gerät darf ni cht von Kindern und Personen (Filterwechsel/Reinigung) be­dient werden, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer
Unerfahrenheit oder Unkenntnis nicht in der Lage sind, es sicher zu bedienen. Kinder sollten be­aufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Achtung! Bei einer Installation in Zusammenhang mit raumlu ftabhängigen Feuerstätten
müssen die Lüftungsgeräte bei Abschaltung durch eine Sicherheitseinrichtung von der Netzspan­nung getrennt werden.

Technische Daten

Versorgungsspannung: 100-240 VAC; 50-60 Hz

Ausgangsspannung: 12 VDC SELV

Schutzart: IP 22
Batterietyp: CR1220

Entsorgen

Entsorgen Sie die Verpackung sortenrein. Wenn Sie sich vom Gerät trennen möchten, entsor-

gen Sie es zu den aktuellen Bestimmungen. Auskunft erteilt die kommunale Stelle.

3

Anwendung

Die Komfortsteuerung TAC dient zur gemeinsamen Ansteuerung von Lüftungsgeräten der Firma LUNOS
mit unterschiedlicher Funktionsweise:

 Lüftung mit Wärmerückgewinnung

 Abluft
 Zuluft

Die TAC verfügt standardmäßig über einen Feuchte-/Temperatursensor, ein CO2-Sensor kann optional
als Zubehör erworben werden.

Wichtig:

Die TAC verfügt über drei Ein- und drei Ausgänge. An die Eingänge können Sie bei Bedarf direkt Schalter
oder Taster (Schaltspannungsbereich 100 bis 240 VAC) anschließen und per Konfigurationssoftware den
Ausgängen zuordnen. Bei Verwendung der Universalsteuerung 5/UNI-FT in Verbindung mit der TAC
können Sie nur Taster an die 5/UNI-FT anschließen.
Über die Ausgänge können Sie jeweils nur einen Lüftungsgerätetyp mit gleicher Funktion ansteuern. Die
grundsätzliche Anzahl der möglichen anzuschließenden Geräte je Ausgang entnehmen Sie bitte der
nebenstehenden Tabelle.
Welche und wie viele Geräte auf welche Art und Weise anzuschließen sind, gibt Ihnen in der Regel die
Planung und der damit zusammenhängende Konfigurationscode vor.

4

Lüftertyp Anschluss Anzahl der Geräte

e²/e²neo direkt an 2 Ausgänge 2 Paare

über 1 x 5/UNI-FT an ein Aus-

gang

3 Paare mit Netzteil 18 W oder

5 Paare mit Netzteil 60 W

ego direkt an 2 Ausgänge 2 Geräte

über 1 x 5/UNI-FT an ein Aus­gang

3 Geräte mit Netzteil 18 W oder
5 Geräte mit Netzteil 60 W

direkt an 1 Ausgang* 1 Gerät RA 15-60

über 1 x 5/UNI-Ft an ein Aus­gang

1 Gerät mit Netzteil 18 W oder
2 Geräte mit Netzteil 60 W

Silvento ec / Nexxt direkt an 1 Ausgang 1 Gerät

Silvento 30/60 mit 1 x 5/ACM an 1 Ausgang 1 Gerät

AB 30/60 mit 1 x 5/ACM an 1 Ausgang 1 Gerät

Der Anschluss mehrerer 5/UNI-FT, Silvento ec oder Nexxt an einen Ausgang ist möglich.

5

* bei direktem Anschluss eines RA 15-60 an 1 Ausgang ist ein Anschluss weiterer RA 15-60 nur über 5/UNI-FT mit eigener Spannungsversor-

gung an andere Ausgänge möglich

Maßbild

TAC montiert in Elektronikdose

(Maße in mm)

73 20

155

140

97

67

6

Versandeinheit

Überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand!

Anzeige des grundsätzlichen
elektrischen Anschlusses und
der benötigten Unterlagen

Elektronikdose

TAC-Unterteil

TAC-Oberteil

Ober- und Unterteil sind

durch 2 Schrauben mitei-

nander verbunden

 Montageanleitung
 + Bedienungsanleitung
 + USB-Kabel

7

8

Einsatzbereich

Temperatureinsatzbereich: 15°C – 40°C
Feuchteeinsatzbereich: max. 65% rel., nicht kondensierend

Empfohlener Einsatzort: Wohn- und Schlafbereiche
Nicht in Badezimmern, Küchen oder Feuchträumen einsetzen!

Montage– Bereitstellung Elektronikdose und Kabel

Montieren Sie die Elektronikdose in
horizontaler Einbaulage in einer

empfohlenen Montagehöhe von ca.

1,5 m vom Fußboden aus. Stellen
Sie entsprechend der Planung alle
notwendigen Kabel im entspre­chenden Querschnitt bereit.
Schließen Sie das TAC-Unterteil

entsprechend der Planung und den

Anschlussbildern an!

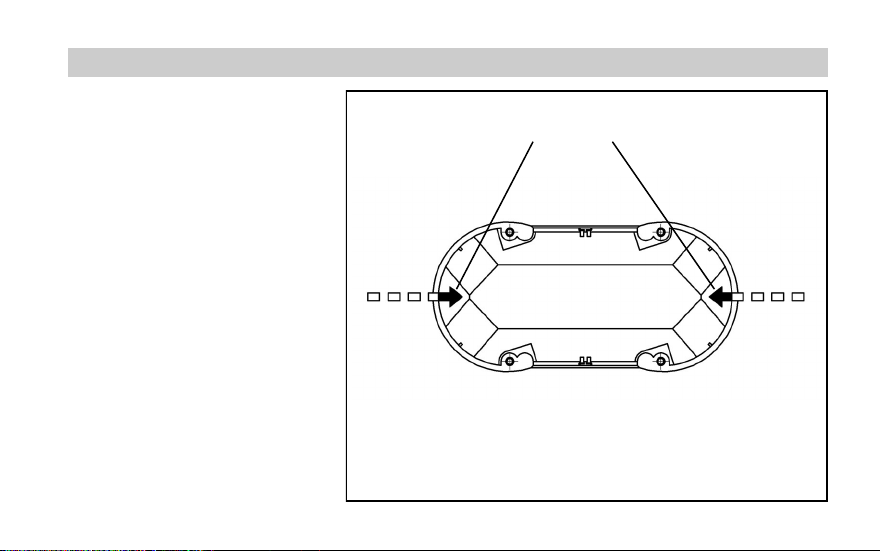

Kabel einführen

9

Sicherheitshinweise

Vorsicht! Jede Montagearbeit darf nur bei abgetrennter Netzspannung erfolgen!

Machen Sie vor Anschluss der TAC und der Lüftungsgeräte an die Netzspannung alle Anschlussleitungen span­nungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. elektr. Sicherung).

Jeder zu den angeschlossenen Lüftern gehörende Stromkreis muss mit einem Fehlerstromschutz
(z.B. Fl – Schalter) ausgestattet sein!

Elektrischer Anschluss nur durch Fachmann!

Zusätzliche Installationen und elektrische Bauelemente in den Lüftungsgeräten sind unzulässig!
Weitere Anschlussbilder auf Anfrage!

Elektrischer Anschluss

Verwenden Sie folgende Kabel für den elektrischen Anschluss:

 Kabel zu den Lüftungsgeräten: z.B. J-Y(St)Y(2x2x0,8), max. 1,5 mm²
 Kabel zum Anschluss der Komfortsteuerung TAC: z.B. J-Y(St)Y(2x2x0,8), max. 1,5 mm²

 Kabel für die Versorgungsspannung z.B. NYM 3 x 1,5 mm²

10

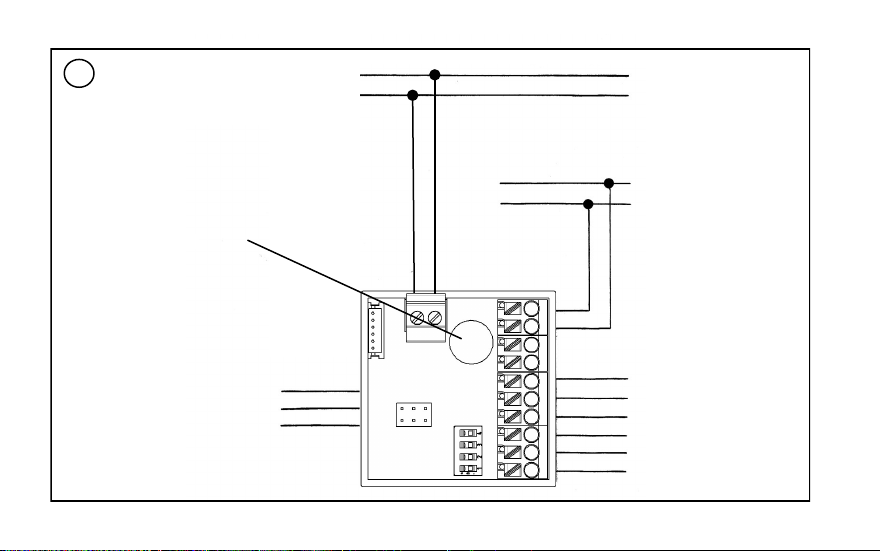

Grundsätzlicher Anschluss

1

12V

+ - 0-10V

0-10 V - +
12V

+12 V

-

0-10 V

A1

A3

A2

E1 E2 E3 = Schaltereingänge
100-240 VAC 50/60 Hz

11

Ausgänge für den Direktanschluss von Lüftern oder dem An­schluss von Lüftern mit der Universalsteuerung 5/UNI-FT

100-240 VAC
50/60 Hz

L

N

2

12

0

grau
rot
schwarz

rot/ +
blau/ ­lila/ s1
rot/ +
blau/ -

lila/ s2

+ 12V

-

-

0-10V

Anschluss
TAC

Spannungs

-versorgung
vom Netz­teil

Ist kein Taster angeschlos­sen, werden alle Funktio­nen über die TAC gesteu­ert.

Wichtig: Bei angeschlos­senem Taster muss am
Codierschalter das glei­che Programm wie an der

TAC eingestellt werden!

Zu den
Lüftungs­geräten

Codierschalter:
Programm entsprechend ange­schlossenen Lüftungsgeräten
wählen, z.B. e²: Programme 3

oder 4.

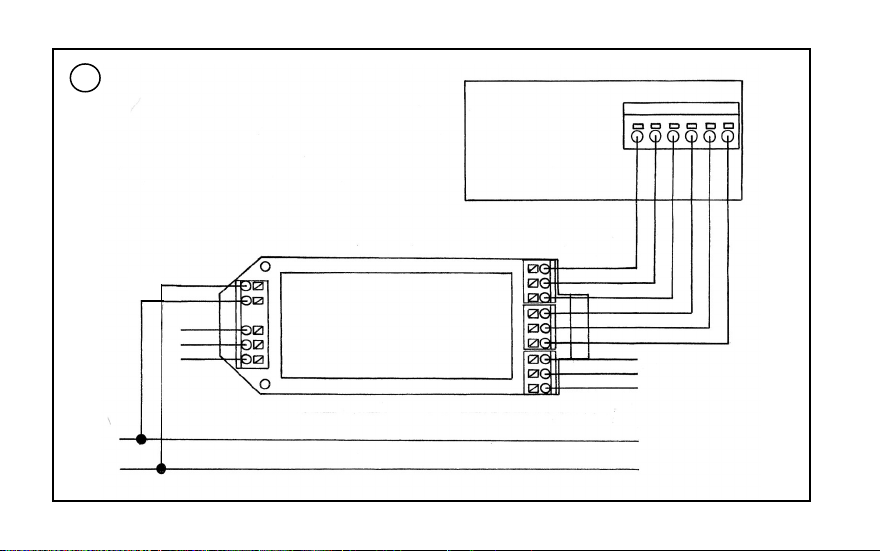

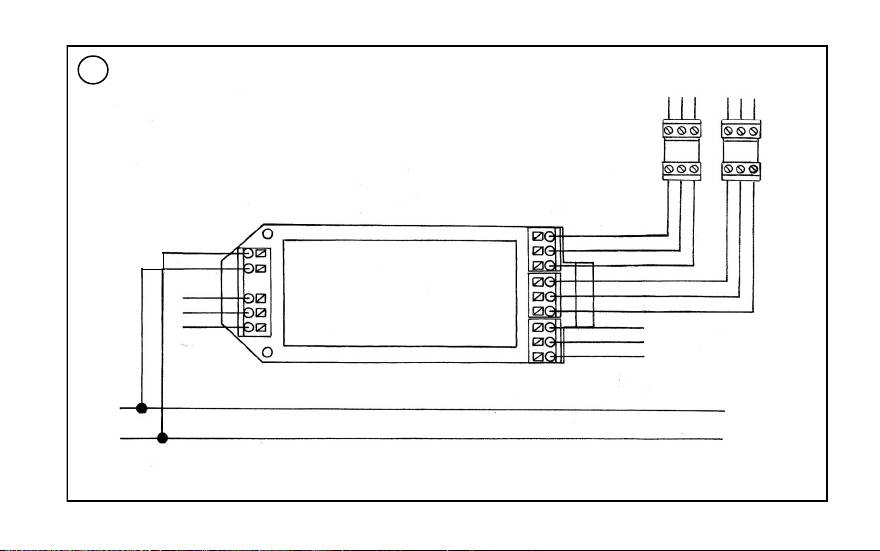

Anschluss der Universalsteu­erung 5/UNI-FT

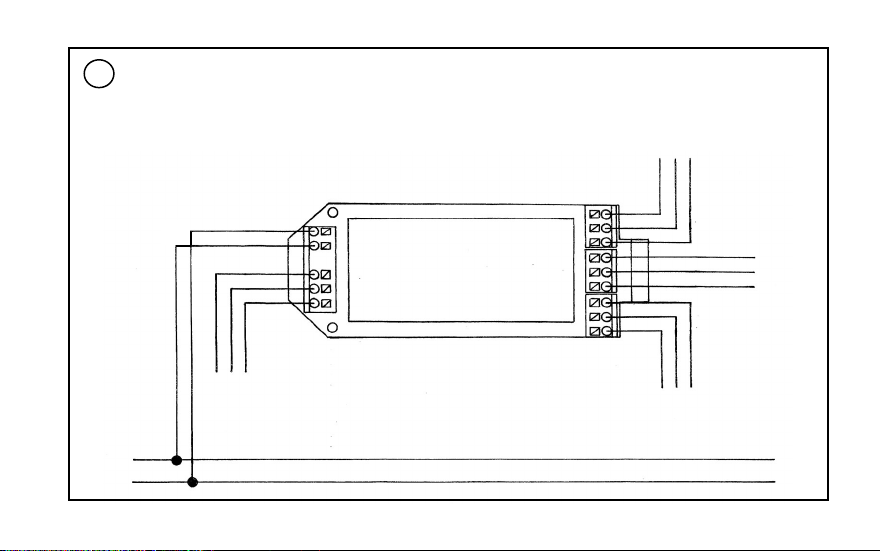

Direkter Anschluss e²

3

L
N

Geräte(e) 1 Geräte(e) 2
Ab/Zu Zu/ab

rt bl li rt bl li

+

-

0-10 V
+

-

0-10 V

13

Direkter Anschluss RA 15-60

4

L
N

+ rot

- blau
0-10 V lila

14

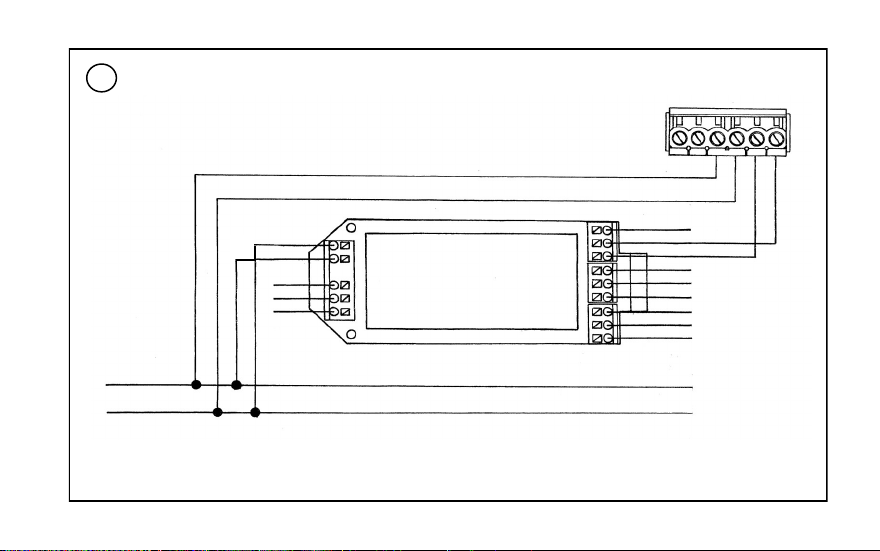

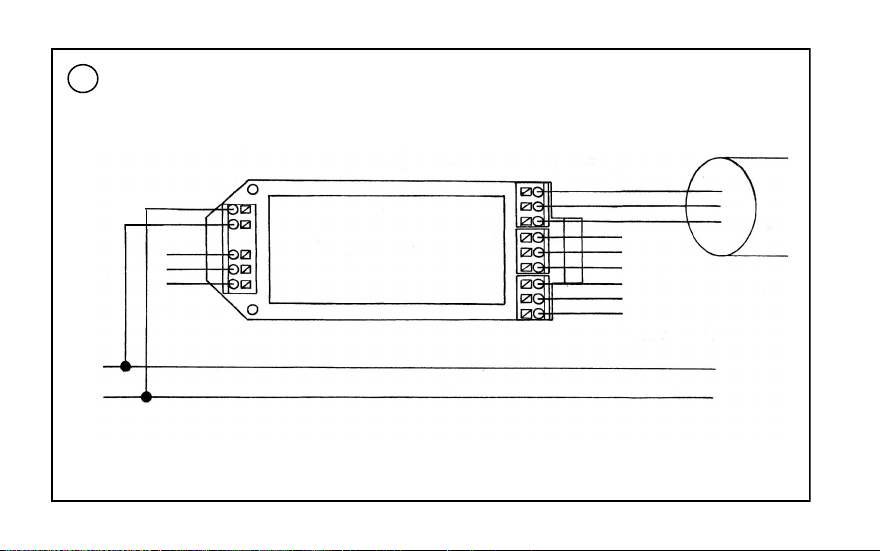

Direkter Anschluss Silvento ec

5

L
N

+

-

0-10 V

L2 L1 L N F+ F-

15

Direkter Anschluss ego

6

L
N

+

-

0-10 V
+

-

0-10 V

16

+ - S1 + - S2

7

L
N

E1

5/W

Brücke bauseits

19

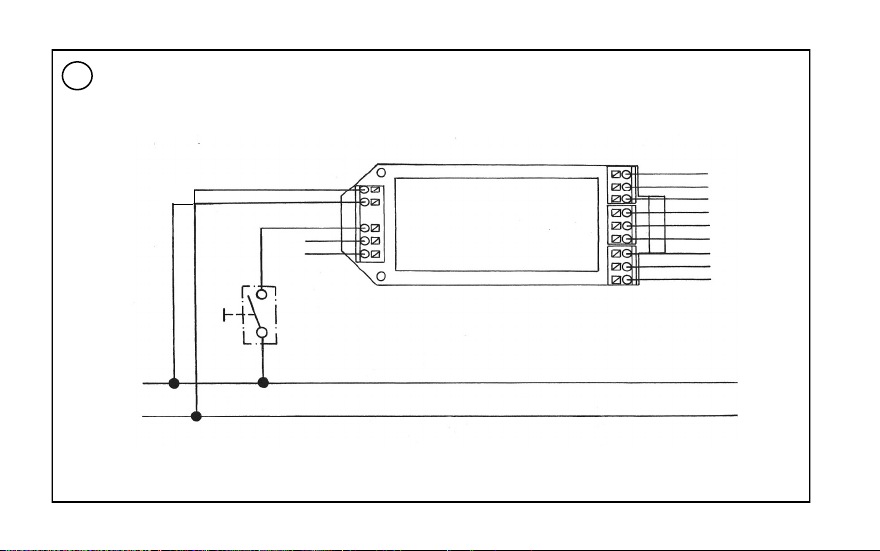

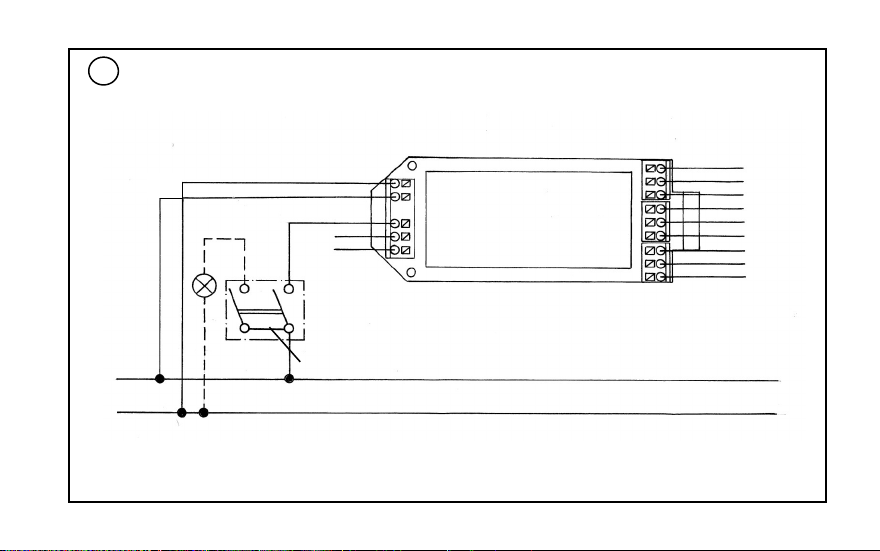

Anschluss eines Schalters z. B. 5/W
Konfigurationscode (DCC) beachten!
z.B. in Verbindung mit allen Typen der Lüfterty­penreihe Silvento ec.

Hinweis: Bei Anschluss eines Schalters können Sie nur eine Lüfterstufe bzw. EIN/AUS schalten!

E1

L
N

8

20

Anschluss eines Tasters z.B. 5/WT
Konfigurationscode (DCC) beachten!
z.B. in Verbindung mit allen Typen der Lüftertypenreihe Silvento ec.

Hinweis: Bei Anschluss eines Tasters können Sie mehrere Lüfterstufen in Serie schalten!

z.B. Einwippentaster 5/WT

Montage des CO2-Sensors Typ SCO2-TAC

21

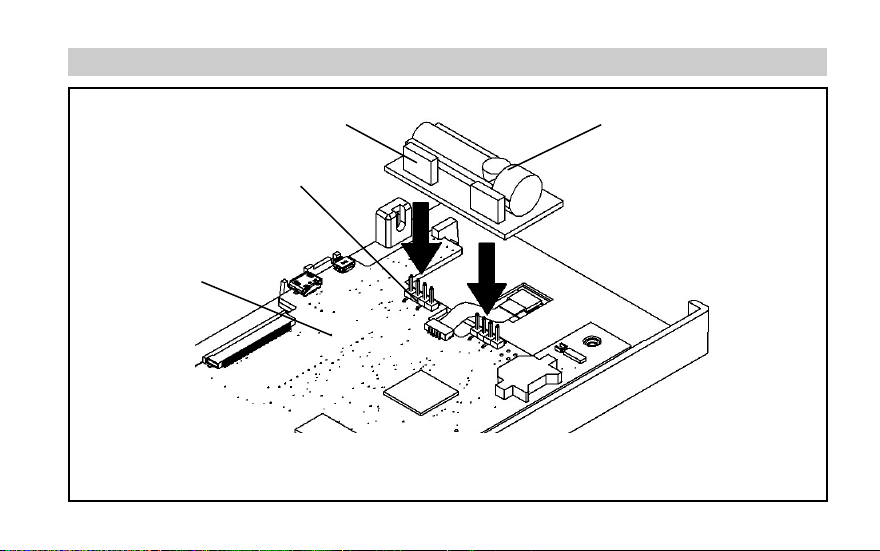

Stecken Sie den CO2-Sensor mit seinen beiden Buchsenleisten wie abgebildet auf die Stift-

leisten der Steuerplatine.

CO2-Sensor Buchsenleiste

Stiftleiste

Steuerplatine

Fertigmontage

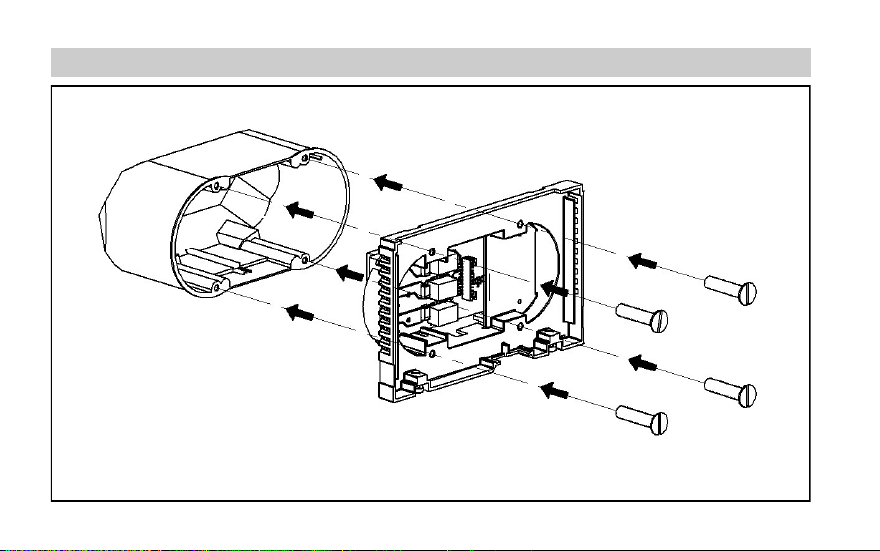

Montieren Sie das TAC-Unterteil mit den
beiliegenden Schrauben in der Elektronik-

dose.

22

23

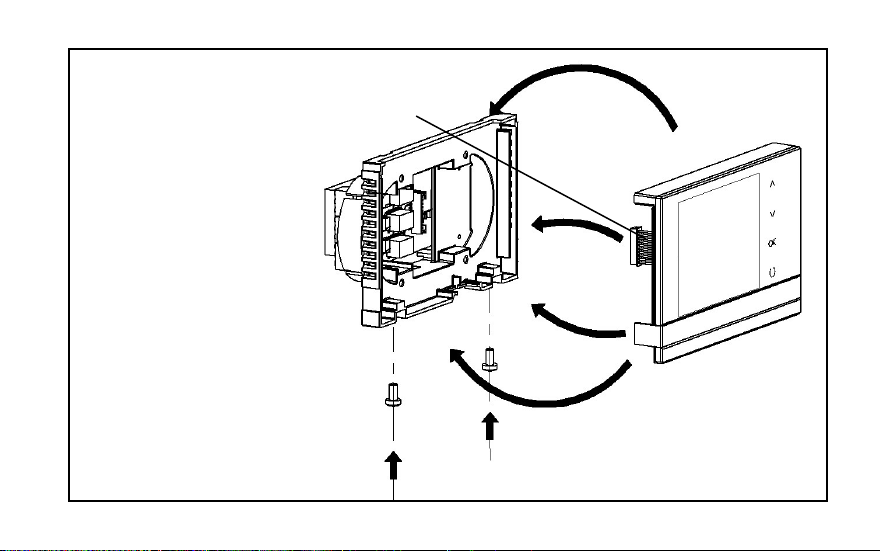

Verbinden Sie Ober- und
Unterteil mit dem an einem
Flachbandkabel befindlichen
Stecker. Setzen sie das
Oberteil auf das Unterteil
und verbinden Sie es mit
den beiden dafür vorgese-

henen Schrauben von un-

ten.

Stecker mit Flachbandkabel

Inbetriebnahme

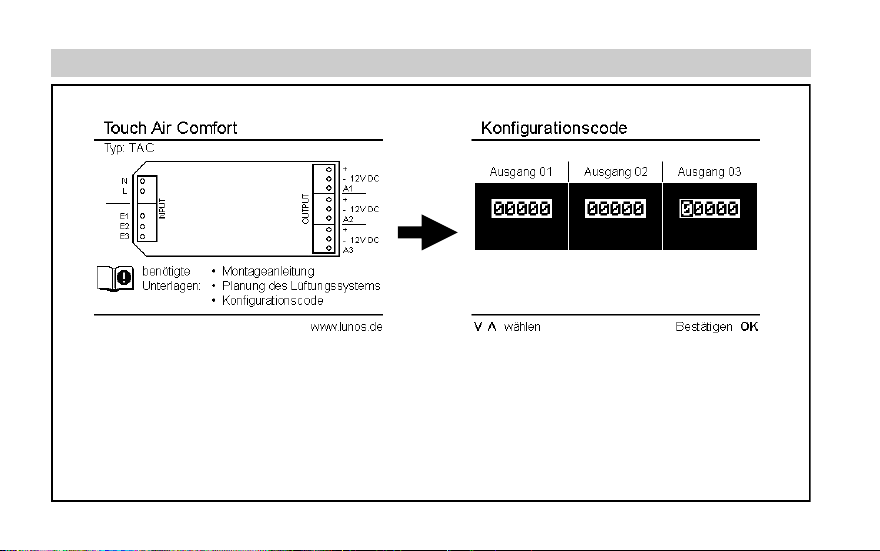

Legen Sie Netzspannung an. Nach Anlegen der Netzspannung wechselt die Anzeige vom
Schaltplan zur Sprachauswahl. Wurde die Systemsprache gewählt, wechselt die Anzeige auf
das Eingabefeld des Konfigurationscodes. Geben Sie den Konfigurationscode DCC (siehe Pla­nung) ein oder generieren Sie den Konfigurationscode für Ihr Lüftungssystem mit Hilfe des Pla­nungstools (www.lunos.de) und bestätigen Sie ihn mit „OK“ ( Taste ca. 3 Sek. drücken). Über-

prüfen Sie den Betrieb der angeschlossenen Lüftungsgeräte entsprechend der Planung. Durch

Betätigung der Taste „“ ( ca. 3 Sek. drücken) brechen Sie den Vorgang ohne Speichern ab.

24

Änderung der Bezeichnung der Ausgänge

Über den Konfigurationscode wird Ihnen standardmäßig die Bezeichnung „Ausgang 1“, „Ausgang 2“ und
„Ausgang 3“ für die am jeweiligen Ausgang angeschlossenen Lüfter vorgegeben. Bei Bedarf haben Sie

die Möglichkeit diese Bezeichnung Ihren Wünschen anzupassen und den Ausgängen die Namen der

entsprechenden Räume zu geben. Durch die „intuitive“ Bedienung der TAC ist diese Änderung einfach
möglich:
Aus dem permanent angezeigten Startbildschirm (siehe Titelseite dieser Anleitung) gelangen Sie über die
Taste „V“ in den Bildschirm für den zu ändernden Ausgang ( „Ausgang 1“, „Ausgang 2“ oder „Ausgang
3“). Dort finden Sie eine Zeile „Raumzuordnung“, die Sie über die Tasten „V“ und „Λ“ erreichen und über

„OK“ aktivieren. Ihnen wird dann ein Bildschirm angezeigt, in dem Sie die voreingestellten

Bezeichnungen ändern können. Über „Löschen“ können Sie diesen löschen und über „V“ und „Λ“ aus den
angebotenen Bezeichnungen eine oder mehrere auswählen und durch „OK“ bestätigen. Ebenfalls ist eine
Nummerierung bei mehreren gleichlautend bezeichneten Räumen z.B. Bad 1, Bad 2 usw. möglich.
Das Verlassen dieses Bildschirms und die Rückkehr zum Startbildschirm erfolgt über mehrmaliges
Betätigen der Taste „“.

25

26

USB-Anschluss, Firmwareupdate und Reset-Taste

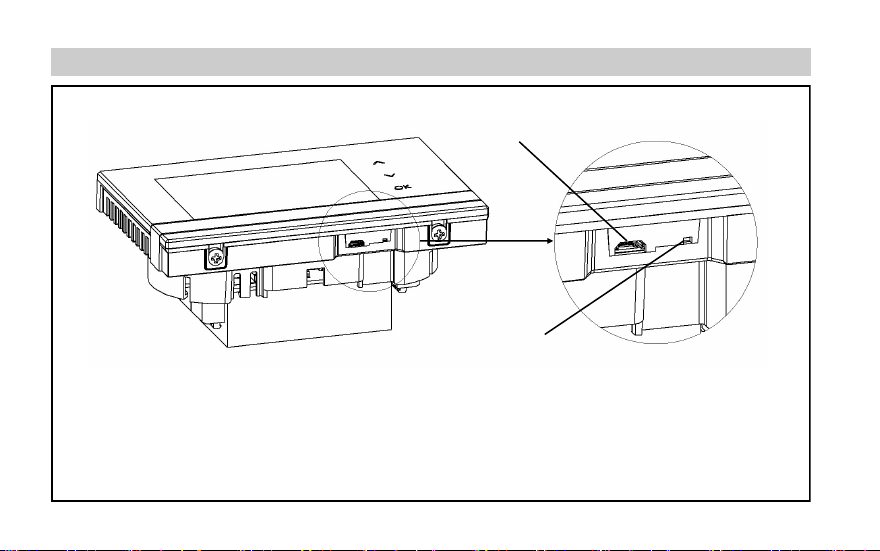

An der Unterseite der TAC befinden sich ein USB-Anschluss und eine Reset-Taste. Der USB­Anschluss wird für eine Kommunikation mit dem PC verwendet. Zur Aktualisierung der Firm­ware laden Sie die Update-Datei herunter (www.lunos.de). Verbinden Sie TAC und PC mit

dem USB-Kabel. Die Anleitung für die Durchführung des Updates liegt jeder Update-Datei bei.

Der Reset-Knopf dient im Fehlerfall zum Neustart der TAC.

USB-Anschluss

Reset-Taste

Zubehör

Universalsteuerung 5/UNI-FT Bestell-Nr.: 040 089
Zusatzmodul 5/ACM Bestell-Nr.: 039 990

Einwippenschalter 5/W Bestell-Nr.: 036 641

Einwippentaster 5/WT Bestell-Nr.: 040 010
Doppelwippentaster 5/W2T Bestell-Nr.: 040 011
CO2-Sensor SCO2-TAC Bestell-Nr.: 040 000

27
