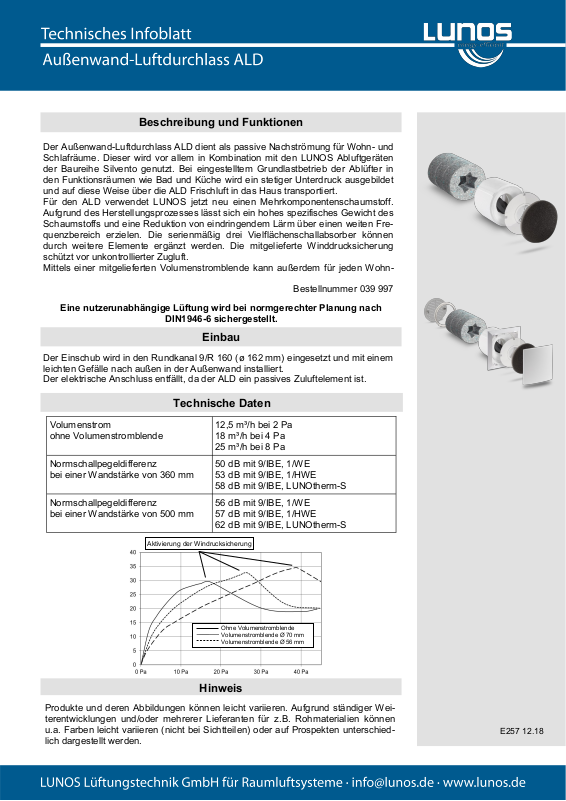

Page 1
E257 12.18
Aktivierung der Windrucksicherung
Ohne Volumenstromblende
Volumenstromblende Ø 70 mm
Volumenstromblende Ø 56 mm
Einbau
Technische Daten
Eine nutzerunabhängige Lüftung wird bei normgerechter Planung nach
DIN1946-6 sichergestellt.
Beschreibung und Funktionen
Volumenstrom
ohne Volumenstromblende
12,5 m³/h bei 2 Pa
18 m³/h bei 4 Pa
25 m³/h bei 8 Pa
Normschallpegeldifferenz
bei einer Wandstärke von 360 mm
50 dB mit 9/IBE, 1/WE
53 dB mit 9/IBE, 1/HWE
58 dB mit 9/IBE, LUNOtherm-S
Normschallpegeldifferenz
bei einer Wandstärke von 500 mm
56 dB mit 9/IBE, 1/WE
57 dB mit 9/IBE, 1/HWE
62 dB mit 9/IBE, LUNOtherm-S
Der Außenwand-Luftdurchlass ALD dient als passive Nachströmung für Wohn- und
Schlafräume. Dieser wird vor allem in Kombination mit den LUNOS Abluftgeräten
der Baureihe Silvento genutzt. Bei eingestelltem Grundlastbetrieb der Ablüfter in
den Funktionsräumen wie Bad und Küche wird ein stetiger Unterdruck ausgebildet
und auf diese Weise über die ALD Frischluft in das Haus transportiert.
Für den ALD verwendet LUNOS jetzt neu einen Mehrkomponentenschaumstoff.
Aufgrund des Herstellungsprozesses lässt sich ein hohes spezifisches Gewicht des
Schaumstoffs und eine Reduktion von eindringendem Lärm über einen weiten Frequenzbereich erzielen. Die serienmäßig drei Vielflächenschallabsorber können
durch weitere Elemente ergänzt werden. Die mitgelieferte Winddrucksicherung
schützt vor unkontrollierter Zugluft.
Mittels einer mitgelieferten Volumenstromblende kann außerdem für jeden Wohn-
Bestellnummer 039 997
Der Einschub wird in den Rundkanal 9/R 160 (ø 162 mm) eingesetzt und mit einem
leichten Gefälle nach außen in der Außenwand installiert.
Der elektrische Anschluss entfällt, da der ALD ein passives Zuluftelement ist.
Hinweis
Produkte und deren Abbildungen können leicht variieren. Aufgrund ständiger Weiterentwicklungen und/oder mehrerer Lieferanten für z.B. Rohmaterialien können
u.a. Farben leicht variieren (nicht bei Sichtteilen) oder auf Prospekten unterschiedlich dargestellt werden.

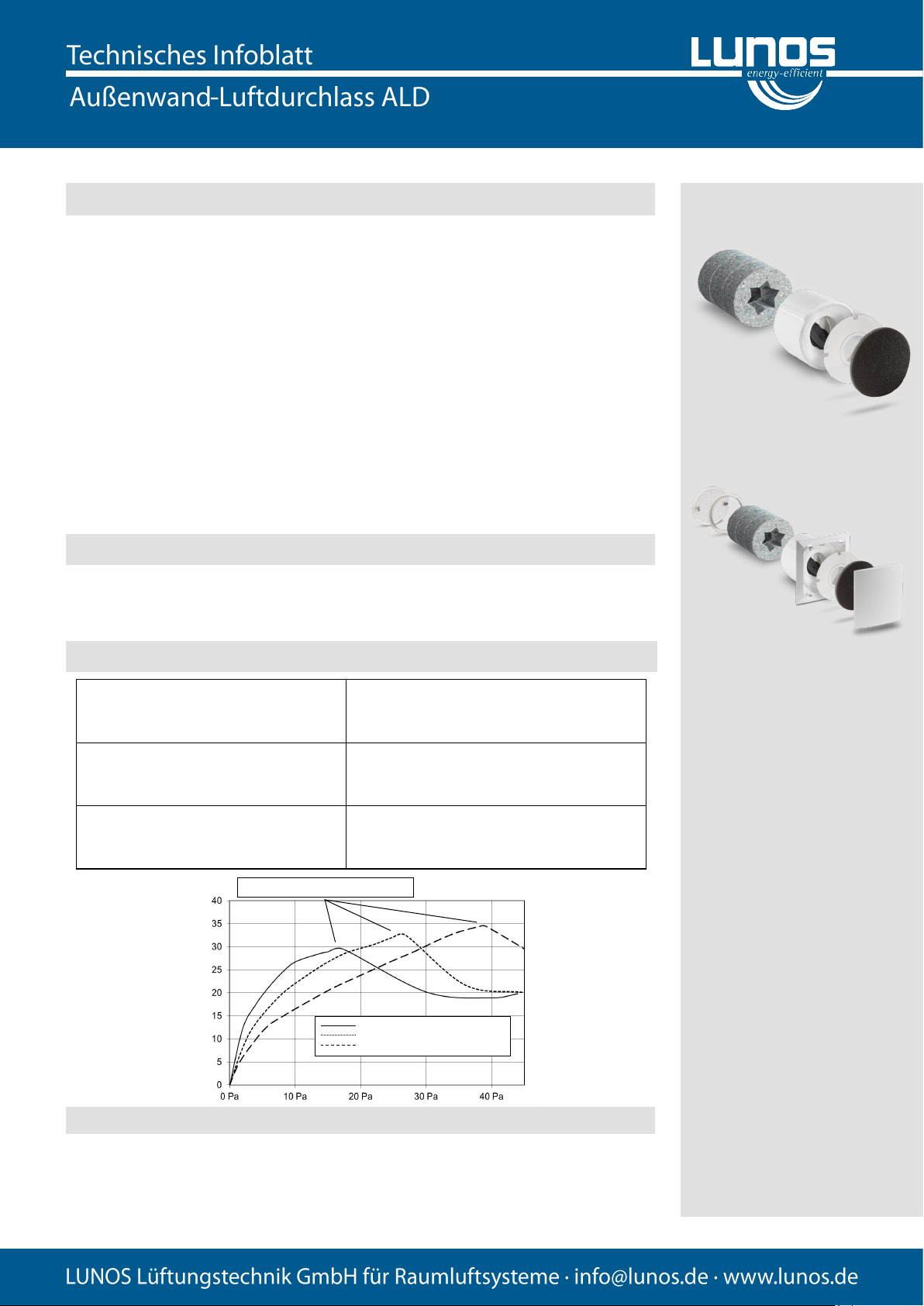

Page 2
E257 12.18
Wind pressure protection activation
no airflow regulator
airflow regulator Ø 70 mm
airflow regulator Ø 56 mm
Installation
Technical data
This ensures a user-independent ventilation according to DIN1946-6.
Description and functions
Airflow volume
without volume flow damper
12,5 m³/h at 2 Pa
18 m³/h at 4 Pa
25 m³/h at 8 Pa
Standard sound level difference
with a wall thickness of 360 mm
50 dB with 9/IBE, 1/WE
53 dB with 9/IBE, 1/HWE
58 dB with 9/IBE, LUNOtherm-S
Standard sound level difference
with a wall thickness of 500 mm
56 dB with 9/IBE, 1/WE
57 dB with 9/IBE, 1/HWE
62 dB with 9/IBE, LUNOtherm-S
The external wall air diffuser ALD serves as a passive airflow for living rooms and
bedrooms. It is mainly used in combination with LUNOS Silvento range of exhaust
air units. With base load operation of the exhaust fans in the functional rooms such
as bathrooms and kitchens, a constant negative pressure is created and in this way
fresh air is transported into the house via the ALD.
LUNOS is now using a multi-component foam for the ALD. Due to the manufacturing process, a high specific weight of the foam and a reduction of penetrating
noise over a wide frequency range can be achieved. The standard three polyhedral
sound absorbers can be supplemented by further elements. The supplied wind
pressure safety device protects against uncontrolled draughts.
The air volume can also be reduced or adjusted as required for each living room or
bedroom by means of a supplied volume flow damper.
Order No. 039 997
The built-in device is inserted into the round duct 9/R 160 (ø 162 mm) and installed
with a slight gradient to the outside in the outer wall.
An electrical connection is not required, since the ALD is not motorised.
Note
Products and illustrations may vary slightly. Due to continuous product development and/or several suppliers e.g. for raw materials, colours, among other things,
may vary slightly (not for visible parts) or be shown differently in brochures.
