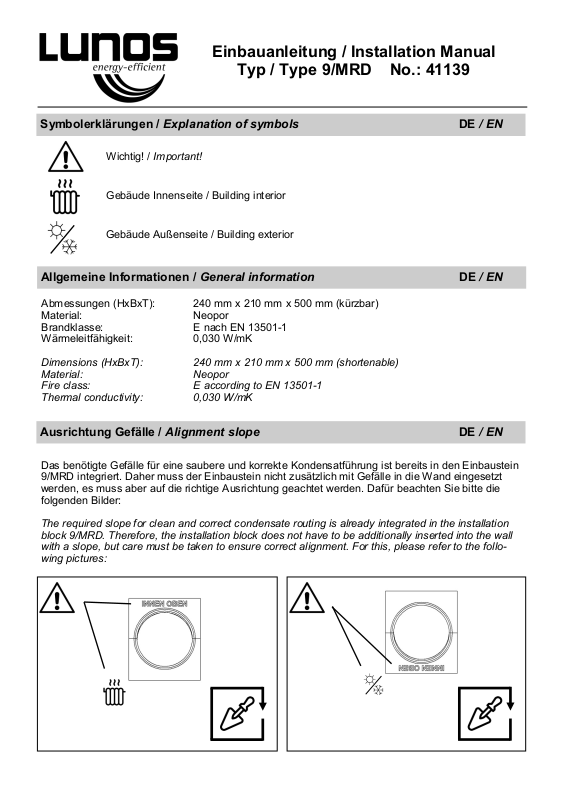

Page 1
Einbauanleitung / Installation Manual
Typ / Type 9/MRD No.: 41139
Ausrichtung Gefälle / Alignment slope DE / EN
Symbolerklärungen / Explanation of symbols DE / EN

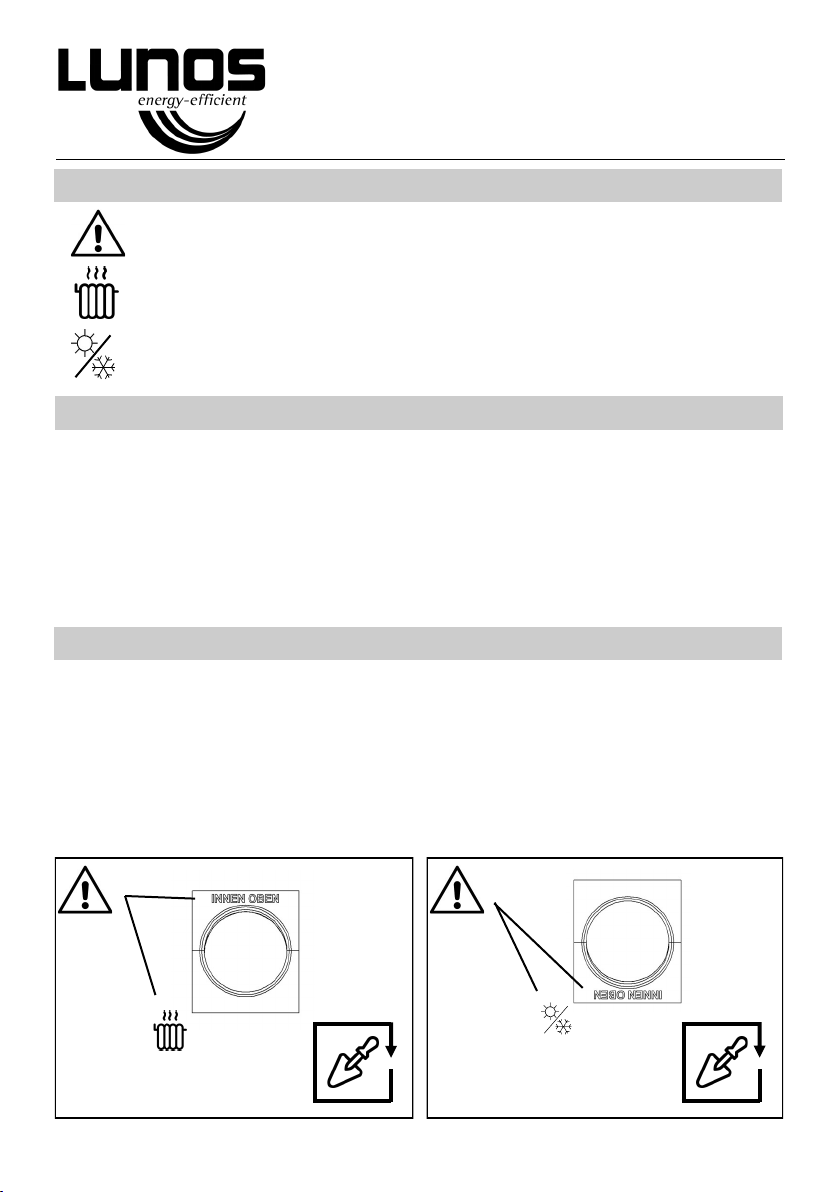

Das benötigte Gefälle für eine saubere und korrekte Kondensatführung ist bereits in den Einbaustein
9/MRD integriert. Daher muss der Einbaustein nicht zusätzlich mit Gefälle in die Wand eingesetzt
werden, es muss aber auf die richtige Ausrichtung geachtet werden. Dafür beachten Sie bitte die
folgenden Bilder:
The required slope for clean and correct condensate routing is already integrated in the installation
block 9/MRD. Therefore, the installation block does not have to be additionally inserted into the wall
with a slope, but care must be taken to ensure correct alignment. For this, please refer to the follo-
wing pictures:
Abmessungen (HxBxT): 240 mm x 210 mm x 500 mm (kürzbar)
Material: Neopor
Brandklasse: E nach EN 13501-1
Wärmeleitfähigkeit: 0,030 W/mK
Dimensions (HxBxT): 240 mm x 210 mm x 500 mm (shortenable)
Material: Neopor
Fire class: E according to EN 13501-1
Thermal conductivity: 0,030 W/mK
Wichtig! / Important!
Gebäude Innenseite / Building interior
Gebäude Außenseite / Building exterior
Allgemeine Informationen / General information DE / EN
Page 2
E419 02.22
LUNOS Germany
LUNOS Lüftungstechnik GmbH & Co. KG Phone +49 30 362 001-0
für Raumluftsysteme Fax +49 30 362 001-89
Wilhelmstr. 31 [email protected]
13593 Berlin ∙ Germany www.lunos.de

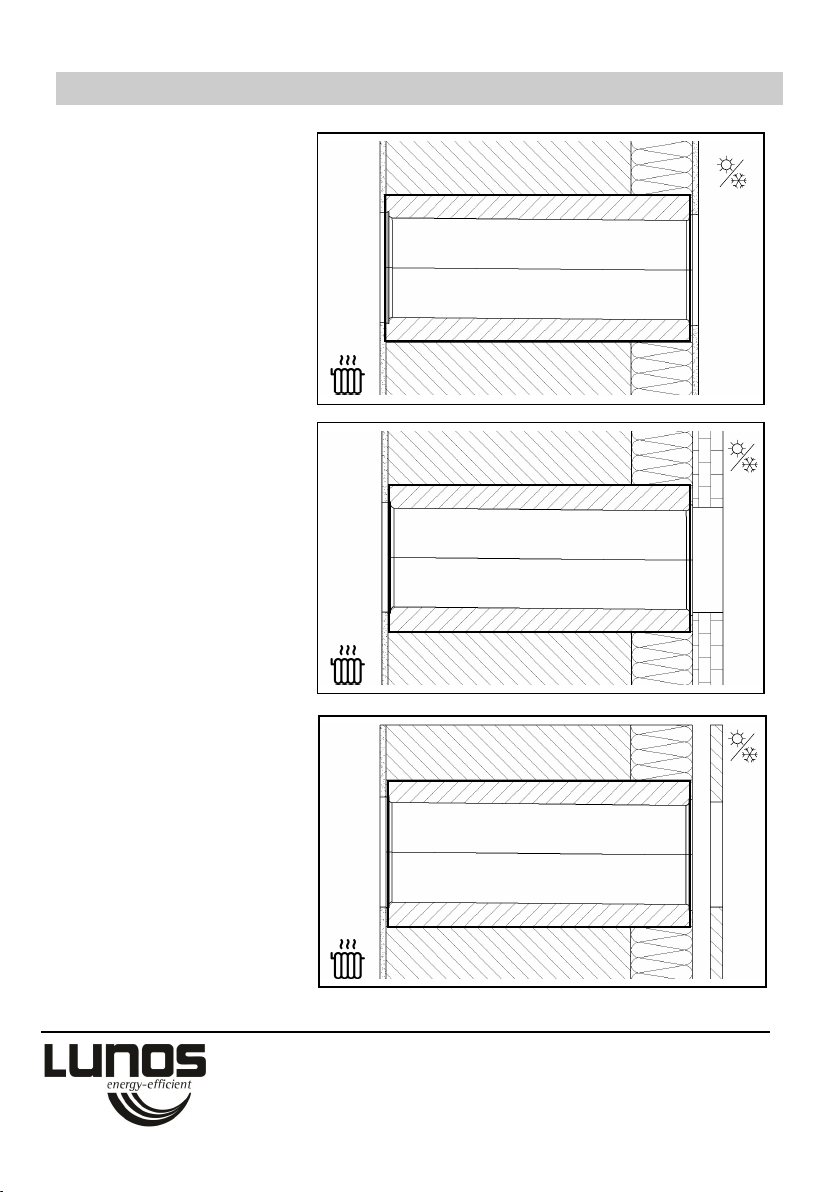

Positionierung in der Fassade / Positioning in the facade DE / EN
Mauerwerk mit Wärmedämmverbundsystem und Außenputz
Masonry with thermal insulation
composite system and exterior
rendering
Mauerwerk mit Wärmedämmverbundsystem und Klinkerfassade
Masonry with thermal insulation
composite system and clinker
facade
Mauerwerk mit Wärmedämmverbundsystem und Vorhangfassade
Masonry with thermal insulation
composite system and curtain
wall
9/MRD
9/MRD
9/MRD
