DE Einbauanleitung
Dezentrales Lüftungssystem
mit Wärmerückgewinnung
Serie ego
- Bitte an den Nutzer weiterleiten -
EN Installation Manual
Decentralised Ventilation
System with Heat Recovery
Series ego
- Please pass on to user -
Page 2
2
237 mm 257 mm
217 mm
63 mm 300* bis 400**mm 63 mm
1
(C)
(D)
30 cm 25 cm
30 cm
2
(E)
(F)
3
(G)
(I)
(H
(J)
(K)
(L)
(L)
4
(A) (B)
Page 3
3
5
6
4,6 cm
3,9 cm
(R)
(S)
7
(T) (U) (V)
(W)
8
OBEN/TOP
(Y)
(X)
9
(Y)
10
(A)
(B)
(A)
(B)
(F)
3 mm
Ø 6 mm
+ - S1 + - S2
(Y) (Z)
11
+ - S1 + - S2
(Z)
11a
L: braun / brown
N: blau / blue
(Y)
Typ / type …-RF
Page 4
4
1. Master nach Tabelle (9,A oder B) / acc. Table (9, A or B)
2. ego-RF / ego60-RF Position 0 / position 0
3. Master Taster 5s drücken / press push button 5s
4. ego-RF / ego60-RF Taster 5s drücken / press push button 5s
5. LED 3x grün / LED 3x green
(I)
(G)
(H)
(Z1)
(J)
13
(G)
(J)
14
12
Typ / type …-RF
DIP Schalter / Switch
Codierschalter
Coding switch
Sensor + LED
Netzteil
Power supply
Taster / Push button
3x
> -50 dB
2x
> -75 dB
1x
> -90 dB
1x
< -90 dB
grün / green
grün / green
grün / green
rot / red
2x rot / red
kein Master gekoppelt
no master coupled
1x
Page 5
5
Zu dieser Anleitung, Sicherheitshinweise, Technische Daten, Entsorgen , Maßbild 5
Einbauposition, Einsatzbereich 6
Versandeinheiten 6
Montage: Montagerohr 6
Montage: elektrische Installation 6
Montage: Lüftereinsatz, Innenraumblende 7
Montage: elektrischer Anschluss 7
Anlernvorgang und Betrieb nach Sensorwerten 7
Montage Außenblende 7
Verschluss der Innenblende 8
Filterwechsel, Reinigung, Zusatz- und Austauschteile 8
• Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt
die allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text.
• Diese Anleitung ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwal-
tung usw.) weiterzugeben.
Zeichen in dieser Anleitung
Dieses Zeichen warnt Sie vor Verletzungsgefahren.
Dieses Zeichen warnt Sie vor Verletzungsgefahr durch Elektrizität
Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei allpolig abgetrennter Netzspan-
nung erfolgen! Das Lüftungsgerät ist schutzisoliert nach Schutzklasse II, der Schutzleiteranschluss entfällt!
Achtung! Der elektrische Anschluss darf nur von autorisiertem Fachpersonal und nach gültiger VDE 0100 vorgenommen werden!
Achtung! Dieses Gerät darf nicht von Kindern und Personen (Filterwechsel/Reinigung) bedient werden, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder
ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, es sicher zu bedienen. Kinder
sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Versorgungsspannung: 230 VAC 50 Hz
Gerätespannung: 12 VDC SELV
Schutzart: IP 22
Volumenstrom ego / ego-RF: 5; 10; 15; 20 m³/h im Reversierbetrieb, 45 m³/h im Abluftbetrieb
Volumenstrom ego60 (RF): 5; 10; 15; 20 m³/h im Reversierbetrieb, 55 m³/h im Abluftbetrieb
Entsorgen Sie die Verpackung sortenrein. Wenn Sie sich vom Gerät trennen möchten, entsorgen Sie es zu den aktuellen Bestimmungen. Auskunft erteilt die kommunale Stelle.
Einbauanleitung DE
Sicherheitshinweise
Inhalt Seite:
Zu dieser Anleitung
Entsorgen
Technische Daten
(A) innen; (B) außen;
* minimal ** größere Längen mit zusätzlichen Adapter 2/AD Best.-Nr. 39965 möglich

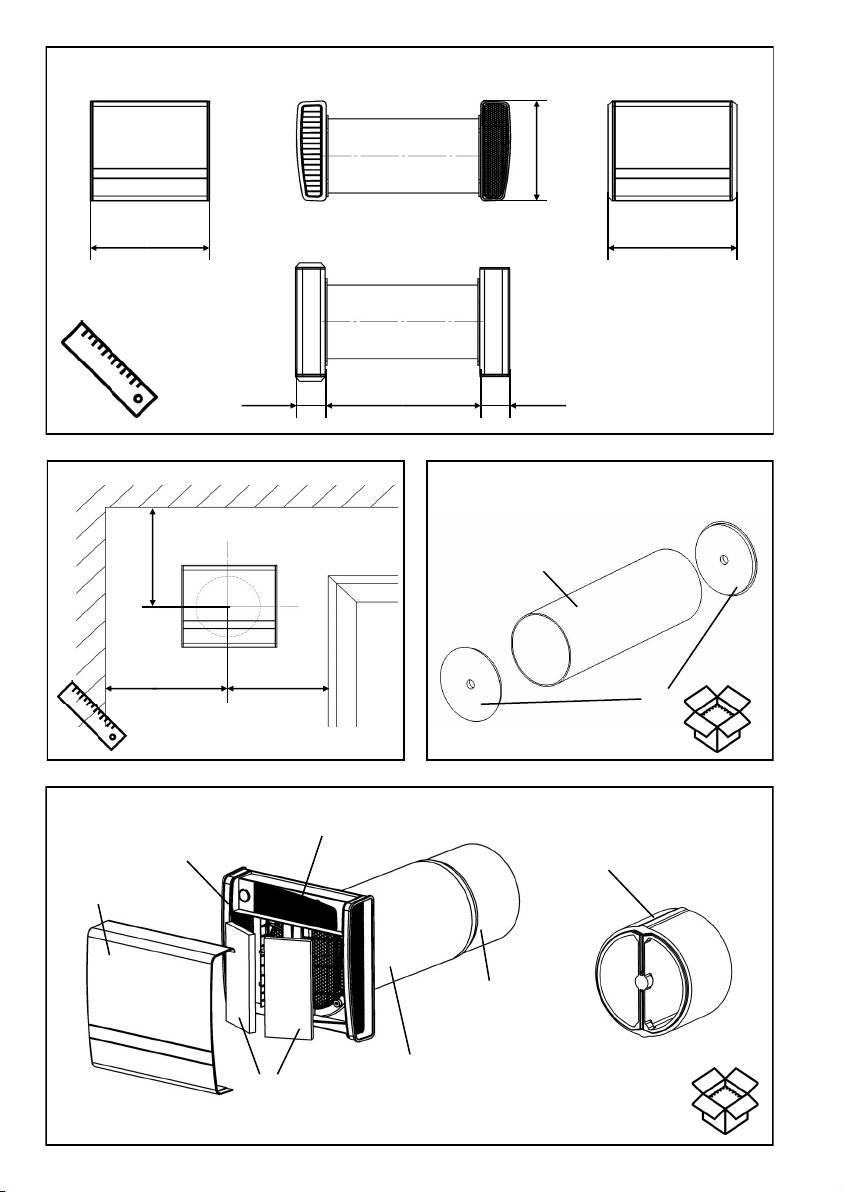

Maßbild (Bild 1)
Page 6
6
Im ego arbeiten zwei Ventilatoren immer in entgegen gesetzter Richtung und sorgen so gleichzeitig
für Zu- und Abluft. Für eine ungehinderte Luftströmung ohne unzulässige Durchmischung von Zu–
und Abluft müssen Mindestabstände zur Wand und zu umliegenden Bauteilen eingehalten werden.
Bild 2: Mindestabstände zur Wand und zu umliegenden Bauteilen ((C) Wand; (D) Fenster)
Temperatureinsatzbereich: - 15°C bis + 40°C
Einsetzbar bei einer relativen Luftfeuchte bis 65% im Innenraumbereich (nicht kondensierend). Bei
Überschreitung der Einsatzgrenzen Gerät ausschalten und Innenblende verschließen. Frischluftzufuhr durch Fensterlüftung sicherstellen.
Überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand!
Bild 3: Montagerohr
((E) Rohr DA 160 mm; (F) Putzschutzdeckel)
Bild 4: Einschub aus der Serie ego
((G) Deckel; (H) Innengehäuse-Unterteil; (I) Filter (2x); (J) Verschlusselement (2x); (K) Wär-
metauschereinheit mit Motoren; (L) EPP-Adapter: 1 Stück an der Wärmetauschereinheit
montiert (ausreichend für eine Wandstärke von 400 mm)

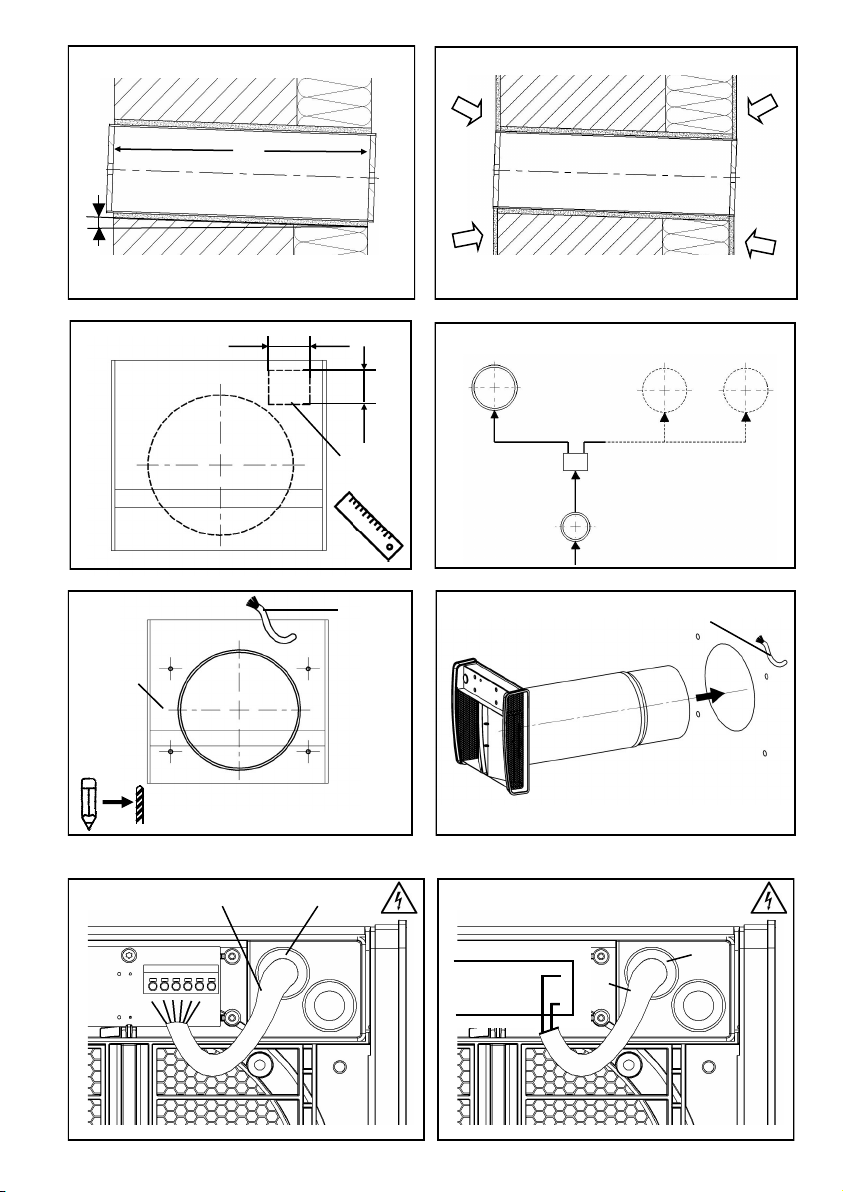

Bild 5: Schaffen Sie die Wandöffnungen für die Montagerohre (z.B. mittels Kernbohrung,
Bohrkrone Ø162 mm). Kürzen Sie ggf. das Rohr auf die gewünschte Einbaulänge.
Achten Sie dabei auf einen eventuellen beidseitigen Überstand des Rohres zur Über-
brückung der Putzdicken (das Rohr muss nach dem Einputzen bündig mit dem Putz
abschließen). Setzen Sie das Rohr ein und dichten Sie es umlaufend ab (Montagekleber
Best.-Nr. 38733).
((A) innen; (B) außen; (F) Putzschutzdeckel)
Bild 6: Bringen Sie den Innen und Außenputz an. ((A) innen; (B) außen)
Bild 7: Stellen Sie das Kabel für den Geräteanschluss im gekennzeichneten Bereich bereit
• e
go:
J-Y (ST)Y4x2x0,8)
• e
go
-RF und ego60-RF NYM 3x1,5mm²
Kabellänge ca. 100 bis 120 mm. Nutzen Sie dazu die Bohrschablone!
(R) Kernbohrung bzw. Wandeinbaurohr; (S) Bereich für Gerätekabel
Einsatzbereich
Montage - Montagerohr (Bild 5 - 7)
Versandeinheiten (Bilder 3 - 4)
Einbauposition (Bild 2)
Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei allpolig abgetrennter Netzspan-
nung erfolgen!
Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen
spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. allpolig trennende elektr. Sicherung).
Jeder zu diesem Lüftungssystem gehörende Stromkreis muss mit einem Fehlerstromschutz
(z.B. FI-Schalter) ausgestattet sein!
Elektrischer Anschluss nur durch Fachmann! Zusätzliche Installationen und elektrische Bauelemente sind nicht zulässig!
Zusätzliche Installationen und elektrische Bauelemente in diesem Lüftungssystem sind nicht
zulässig!
Montage – Elektrische Installation und elektrischer Anschluss (Bild 8)
Page 7
7
Bild 8: NUR ego! Gilt nicht für die RF Varianten.
Die Ansteuerung kann über verschiedene von LUNOS angebotene Steuerungen erfolgen.
Hierzu gelten die entsprechenden Einbauanleitungen.
Wählen Sie die Position des Schalters. Schlitzen Sie die Kabelkanäle. Verlegen Sie das
Kabel zum Schalter bei Unterbringung des Netzteils unter dem Schalter z.B. 3x 1,5mm²,
ansonsten genügt ein geringerer Querschnitt z.B. J-Y(ST)Y 4 x 2 x 0,8) und die Kabel zu
den Geräten ( z.B. J-Y(ST)Y 4 x 2 x 0,8).
((T) Gerät 1; (U) weitere Geräte, (V) Steuerung; (W) Schalter)
Montage – Montage Lüftereinsatz, Innenraumblende (Bilder 9 - 10)
Montage – Elektrische Installation (Bild 8)

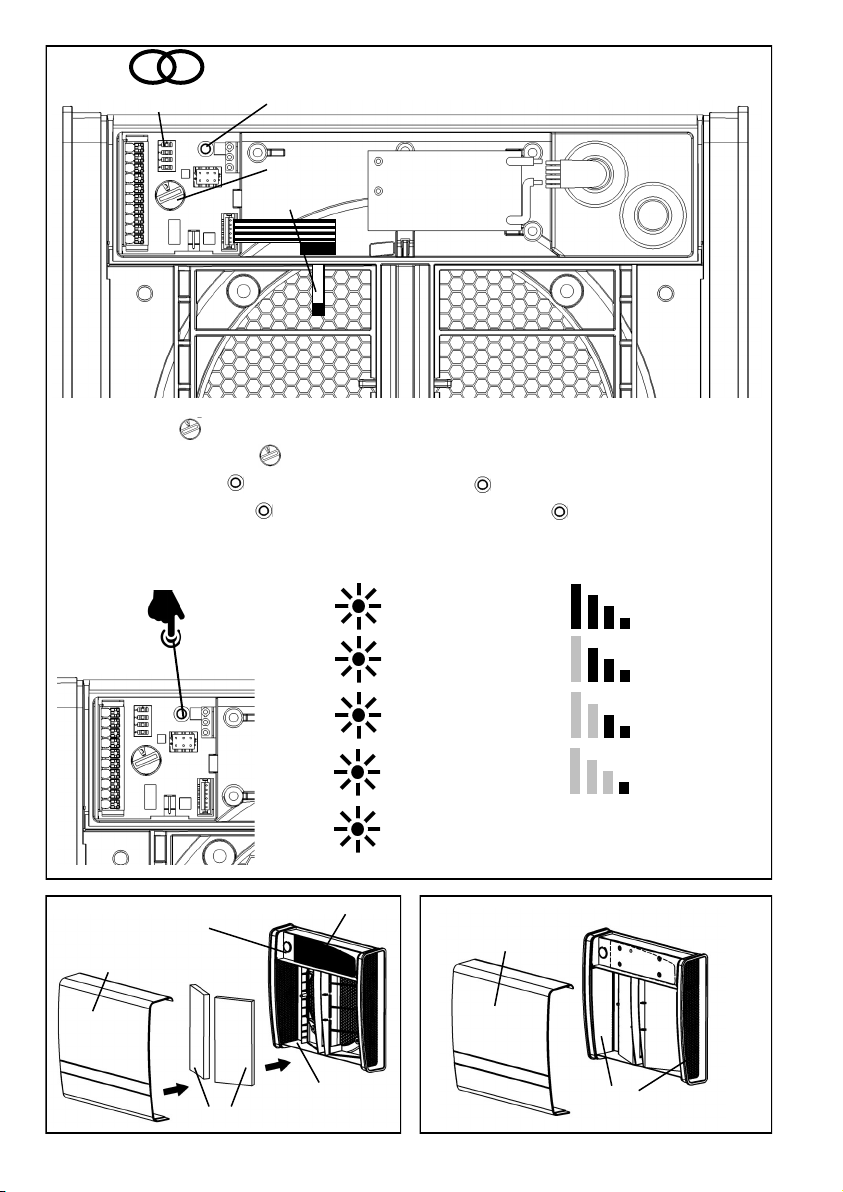

Anlernvorgang mit Steuerung (Nur ego-RF und ego60-RF) (Bild 12)
Bild 12: Master (z.B. Smart Comfort 5/SC-RF) nach der jeweiligen Anleitung installieren und konfi-
gurieren. Codierschalter des Masters auf Programm 9, A oder B stellen.
Master internen Taster für 5 Sekunden gedrückt halten. Die rote LED / Ereignis-LED beginnt
zu blinken.
ego-RF oder ego60-RF internen Taster für 5 Sekunden gedrückt halten. Die LED beginnt zu
blinken.
Master und ego-RF/ego60-RF signalisieren eine erfolgreiche Kopplung mit dreimaligem Blin-
ken der grünen LED oder erlöschen der Ereignis-LED.
Nach Kopplung kann die Signalstärke mit einem einfach Tastendruck abgefragt werden.
Werkseinstellungen wiederherstellen: internen Taster 30s drücken. LED bestätigt mit 5x blinken.
Bild 9: Bohren Sie mit Hilfe der Bohrschablone die Befestigungsbohrungen für die Innen-
raumblende (Bohrdurchmesser: 6 mm) und setzen Sie die beiliegenden Dübel ein.
Hinweis: Beachten Sie die Aufschrift „OBEN“, eine abweichende Einbaulage ist aus
strömungstechnischen Gründen unzulässig. ((X) Bohrschablone; (Y) Geräteanschlusskabel)
Bild 10: Entfernen Sie die Putzschutzdeckel. Kürzen Sie den EPP- Adapter auf die Länge des
Montagerohres. Bei Rohrlängen über 400 mm können zusätzliche Adapterstücke montiert
werden.
Führen Sie das Lüftungsgerät (Innengehäuse-Unterteil, Wärmetauschereinheit und EPP-
Adapter) in das Montagerohr ein. ((Y) Geräteanschlusskabel)
Führen Sie das Anschlusskabel (Y) durch eine der Tüllen (Z) durch. Befestigen Sie das
Innengehäuse mit den beiliegenden Schrauben an der Wand.
Montage – Elektrischer Anschluss (Bild 11 - 11a)
ego-RF und ego60-RF ohne Funkverbindung, Betrieb nach Sensorwerten
Soll der ego-RF oder ego60-RF ohne Funkverbindung im Automatikmodus nach den Werten des integrierten Feuchte– und
Temperatursensors laufen, ist der Codierschalter im ego auf
das Progamm 9, A oder B zu stellen. Ja nach gewünschten
Volumenstrom (siehe auch Aufkleber auf der Elektronikabdeckung). Über den DIP Schalter 3 ist die Feuchteregelung zu
aktivieren.
Feuchteregelung AUS
Klassisch 50% - 70% r.F.
1 2 3 4
Bild 11: Stellen Sie über das verlegte J-Y(ST)Y 4 x 2 x 0,8 Kabel die Verbindung zwischen ego und
Steuerung her. Verbinden Sie die Ausgänge S1 und S2 der Steuerung entsprechend Ab-
bildung mit den Eingängen S1 und S2 auf der Netzanschlussplatine des ego. Gleiches gilt
für die 12V Versorgungsleitungen. Sollte nur ein 4-adriges Kabel 2x2x0.8 verlegt worden
sein, kann zwischen den beiden + Eingängen eine Brücke gesetzt werden. Gleiches gilt für
die Masse, auch diese Eingänge können gebrückt werden.
Bild 11a: Bei Geräten mit dem Zusatz RF sind Steuerung und Netzteil bereits in der Blende inte-
griert. Bei diesen Geräten muss nur die Spannungsversorgung hergestellt werden, indem
Phase L (braun) und Nullleiter N (blau) der in die Blende eingeführten Leitung (NYM
3x1,5mm²) mit den jeweiligen Leitungen des Netzteil verbunden werden. Verwenden Sie
dazu Lüsterklemmen oder Installationsklemmen.
Page 8
8
Bild 13: Mit den magnetischen Verschlusselementen (J) kann im Bedarfsfall die Innenblende ver-
schlossen werden:
Verschlusselemente, wie dargestellt, mit der roten Seite nach außen von Innen vor die Lüf-
tungsgitter legen!
Deckel (G) aufsetzen!
Ein verschmutzter Filter wird durch die Filterwechselanzeige signalisiert. In welcher Weise dies erfolgt, entnehmen Sie bitte der Beschreibung der von Ihnen verwendeten Steuerung. Bei den RF
Varianten des ego mit integrierter Steuerung, ist die LED hinter dem linken Innenraumgitter installiert.
Deckel (G) abnehmen, Filter (I) entnehmen, neuen oder gereinigten Filter einlegen (die Reinigung
des Filters kann z.B. mit dem Geschirrspüler erfolgen), Deckel aufsetzen. Der erfolgte Filterwechsel
wird an der Steuerung quittiert, die den Filterwechsel angezeigt hat. Ist keine Steuerung gekoppelt,
wird der Filterwechsel über den internen Taster (siehe Abb. 12) quittiert. Dazu den Taster 3s drücken.
Bitte notieren Sie hier die von Ihnen durchgeführten Filterwechsel:
Wischen Sie bei Bedarf Innenraumblende und Abdeckrahmen mit einem trockenen weichen
Tuch ab.
Filterwechsel und Reinigung dürfen nicht von Kindern und Personen durchgeführt werden, die
aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit
oder Unkenntnis nicht in der Lage sind, diese sicher durchzuführen.
Filter G3 Typ 9/FEGO-3R 4-er Pack Bestell-Nr.: 39998
Pollenfilter Typ 9/FEGO-P 4-er Pack Bestell-Nr.: 39982
EPP-Adapter Typ 2/AD 160 Bestell-Nr.: 39965
Wetterschutz– und Universalhaube Typen:
1/HWE-2 weiß Bestell-Nr.: 40107
1/HAZ-2 anthrazit Bestell-Nr.: 40108
1/KWE weiß Bestell-Nr.: 40272
1/KAZ anthrazit Bestell-Nr.: 40273
Filterwechsel-Datum Voraussichtlicher Filterwechsel Eingesetzter Filtertyp
Filterwechsel (siehe Bild 14)
Verschließen der Innenblende (Bild 13)
Zusatz-/Austauschteile
Reinigung
Das Vorgehen bei der Montage ist bei den verschiedenen Außenhaube identisch. Den jeweiligen
Hauben liegt eine entsprechende Anleitung bei.
Markieren sie mit Hilfe der beiliegenden Bohrschablone oder dem Unterteil der Haube die Positionen
der Bohrlöcher. Nach dem Bohren der Löcher, Dübel entsprechend der vorliegenden Fassade einsetzen und Unterteil zentriert zum Rohr auf die Wand schrauben. Dabei ist der Steg des EPP Adapters (L) vom ego mittig und zentriert auf dem Steg der jeweiligen Haube zu platzieren. Der Abschluss
muss Luftdicht hergestellt werden. Anschließen die Haube mit dem passenden Oberteil verschließen.
Montage – Außenblende
Page 9
9
About this manual, Safety instructions, Technical data, Disposal Dimension diagrams 9
Installation position, Range of application 10
Shipping units 10
Assembly: Assembly tube 10
Assembly: Electrical installation 10
Assembly: Fan insert, inside room screen 11
Assembly: Electrical connection 11
Coupling process and operation according sensor values 11
Assembly: Outer screen 12
Closing the inner screen 12
Filter replacement, Cleaning, Additional parts and replacement parts 12
• Read this manual carefully and completely before assembly. Always observe the general safety
instructions and the safety symbols with information in the text.
• Hand out this manual to the user (tenants, proprietors, property management etc.) after comple-
ting assembly.
Symbols in this manual
This symbol warns you against risks of injury
This symbol warns you against risks of injury from electricity
Caution! Any assembly work to the ventilation device may only be carried out after disconnec-
ting all poles of the supply voltage. The ventilation device is fitted with protective insulation
according to Protection Class II, a protective conductor connection is not required.
Attention! The electric connection may only be made by authorised qualified personnel and
according to the applicable version of VDE 0100.
Attention! This device must not be operated by children and persons (filter replacement/
cleaning) who are not able to operate the device safely due to their physical, sensory or mental
abilities or their inexperience or lack of knowledge. Children should be supervised to ensure
that they do not play with the device.
Supply voltage: 230 VAC 50 Hz
Device voltage: 12 VDC SELV
Protection Class: IP 22
Airflow volume ego / ego-RF: 5; 10; 15; 20 m³/h in reverse operation, 45 m³/h in exhaust air mode
Airflow volume ego60 (RF): 5; 10; 15; 20 m³/h in reverse operation, 55 m³/h in exhaust air mode
The packaging must be sorted before disposal. If you wish to dispose of the ventilation device, observe the current regulations. The competent municipal authority will provide information.
Installation Manual English EN
Technical data
Safety instructions
Contents Page:
About this manual
Disposal
(A) inside; (B) outside
*minimum **longer lengths possible with additional adapter 2/AD Order No. 39965
Dimension diagrams (Figure 1)
Page 10
10
The two fans in the ego always operate in opposite directions thus providing supply and exhaust air
simultaneously. Minimum distances to the wall and surrounding components must be observed to
ensure unobstructed air flow without inadmissible mixing of supply and exhaust air!
Figure 2: Minimum distances to wall and surrounding components ((C) Wall; (D) Window)
Temperature range of application: - 15°C to + 40°C
Can be used at a relative humidity up to 65% in the interior room area (not condensing). The user is
requested to switch off the unit and close the inner screen if the application limits are exceeded.
Ensure supply of fresh air via window ventilation.
Please check your delivery for completeness and mint condition!
Figure 3: Assembly tube
((E) Tube DA 160 mm; (F) Plaster protection cap)
Figure 4: ego- insert
((G) cover; (H) Inner housing sub-part; (I) Filter (2x); (J) Closing element (2x); (K) Heat
exchanger unit with motors; (L) EPP adapter: 2 pieces mounted and optional additional)
Figure 5: Prepare wall openings for the assembly tubes (e.g. via core drill hole, core bit Ø162
mm). If necessary, shorten the tube to the installation length required.
Make sure there is a slight projection of the tube on both sides to bridge the plaster thick
ness (after plastering, the tube must be flush with the plaster). Insert the tube and seal it
all-round (Assembly adhesive Order No. 38733).
(A) inside; (B) outside; (F) Plaster protection cap)
Figure 6: Apply the inside and outside plaster. ((A) inside; (B) outside)
Figure 7: Provide the cable for the device connection in the marked area
• e
go
: J-Y (ST)Y4x2x0.8)
• e
go
-RF and ego60-RF NYM 3x1.5mm²
Cable length approx. 100 to 120 mm. Use the drilling template for this!
(R) core hole or wall installation pipe; (S) area for device cable
Caution! Any assembly work to the ventilation device may only be carried out after disconnecting all poles of the supply voltage!
Make sure that the supply voltage of all connection lines is voltage-free (dead)! (Separation
from the power supply with a minimum contact opening of 3 mm, e.g. electric fuse separating
all poles).
Each electric circuit of this ventilation system must be fitted with a residual current protection
(e.g.FI switch/RCCB)!
Electric connection only by a specialist!
Additional installations and electrical components in the ventilation unit are not allowed!
Safety instructions
Shipping units (Figures 3 - 4)
Installation position (Figure 2)
Range of application
Assembly: Assembly Tube (Figures 5 - 7)
Assembly: Electrical installation (Figure 8)
Page 11
11
Figure 8: ONLY ego! Not valid for the RF variants.
The control can be carried out using various controls offered by LUNOS. The correspon
ding installation instructions apply.
Select the position of the switch. Slit the cable ducts. If the power supply is located under
the switch, lay the cable to the switch e.g. 3x 1.5mm², otherwise a smaller cross-section
is sufficient e.g. J-Y(ST)Y 4 x 2 x 0.8) and the cables to the devices
(e.g. J-Y(ST)Y 4 x 2 x 0.8). ((T) device 1; (U) other devices, (V) control; (W) switch)
Figure 9: Drill the fastening bores for the inside room screen using the drilling template and
insert the dowels enclosed.
Note: Observe the label ‚TOP‘, any deviating installation position is not
admissibe for flow-related reasons! ((X) Drilling template; (Y) Device connection cable)
Figure 10: Remove the plaster protection covers. Shorten the EPP adapter to the length of the
mounting pipe. For pipe lengths over 400 mm, additional adapter pieces can be moun
ted.
Insert the ventilation unit (inner housing lower section, heat exchanger unit and EPP
adapter) into the mounting pipe. ((Y) device connection cable)
Insert the connection cable (Y) through one of the grommets (Z) of the inner housing l
lower section into the area for the electrical connection. Fasten the inner housing lower
section to the wall using the screws provided.
Assembly: Assembly fan insert, inside room screen (Figures 9 to 10)
Assembly: Electrical installation and electrical connection (Figure 8)
Assembly: Electrical connection (Figures 11 to 11a)
Figure 11: Establish the connection between ego and the control unit using the laid J-Y(ST)Y 4 x 2
x 0.8 cable. Connect the outputs S1 and S2 of the control unit to the inputs S1 and S2
on the power connection board of the ego as shown in the figure. The same applies to
the 12V supply lines. If only a 4-core cable 2x2x0.8 has been laid, a bridge can be
placed between the two + inputs. The same applies to the ground; these inputs can also
be bridged.
Figure 11a: For devices with the RF suffix, the control unit and power supply unit are already in
tegrated in the panel. For these devices, only the power supply needs to be established
by connecting phase L (brown) and neutral conductor N (blue) of the cable inserted into t
he panel (NYM 3x1.5mm²) to the respective cables of the power supply unit. Use lamp
terminals or installation terminals for this.
Coupling process with control (ego-RF and ego60-RF only) (Figure 12)
Figure 12: Master (e.g. Smart Comfort 5/SC-RF) has to be installed and configured according to the
relevant instructions. Set master‘s coding switch to program 9, A or B.
Master Hold down the master's internal button for 5 seconds. The red LED/event LED
starts to flash.
ego-RF or ego60-RF Hold down the internal button for 5 seconds. The LED starts to flash.
Master and ego-RF/ego60-RF signal successful pairing with the green LED flashing
three times or the event LED going out.
After pairing, the signal strength can be checked by simply pressing a button.
Restore factory settings: press the internal button for 30s. The LED confirms by flashing 5 times.
ego-RF and ego60-RF without radio connection, operation according to sensor values
If the ego-RF or ego60-RF is to run without a radio connection
in automatic mode according to the values of the integrated
humidity and temperature sensor, the coding switch in the ego
must be set to program 9, A or B. Depending on the desired
volume flow (see also the sticker on the electronics cover).
Humidity control can be activated using DIP switch 3.
Humidity control OFF
Classic 50% - 70% r.h.
1 2 3 4
Page 12
12
Figure 13: The inner screen can be closed, if required, using the magnetic closing elements
(J) : Place the closing elements with the red side outwards from the inside in front of the
fan grille! Apply the cover (G)!
A dirty filter is indicated by the filter change indicator. How this is done can be found in the description of the
control unit you are using. In the RF versions of the ego with integrated control unit, the LED is installed
behind the left interior grille.
Remove the cover (G), remove the filter (I), insert the new or cleaned filter (the filter can be cleaned in the
dishwasher, for example), put the cover back on. The filter change has to be reset on the control unit that
indicated the filter change. If no control unit is connected, the filter change has to be reset using the internal
button (see Fig. 12). To do this, press the button for 3s.
Please enter the filter changes you have carried out:
Filter replacement date Expected filter replacement Type of filter used
Filter G3 Type 9/FEGO-3R, four-pack Order No.: 39998
Pollenfilter Type 9/FEGO-P, four-pack Order No.: 39982
EPP Adapter Type 2/AD 160 Order No.: 39965
Weather protection and universal hood types:
1/HWE-2 white Order No.: 40107
1/HAZ-2 anthracite Order No.: 40108
1/KWE white Order No.: 40272
1/KAZ anthracite Order No.: 40273
If necessary wipe the indoor screen and covering frame with a dry soft cloth.
Filter replacement and cleaning must not be carried out by children or by persons who are not
able to operate the device safely due to their physical, sensory or mental abilities or their inexperience or lack of knowledge.
LUNOS Germany
LUNOS Lüftungstechnik GmbH & Co. KG Phone +49 30 362 001-0
für Raumluftsysteme Fax +49 30 362 001-89
Wilhelmstr. 31 [email protected]
13593 Berlin ∙ Germany www.lunos.de
E152 06.24
Additional parts and replacement parts
Filter replacement (please refer Figure 14)
Closing the inner screen (Figure 13)
Cleaning
The installation procedure is identical for the various outer screens. The respective screen comes
with corresponding instructions.
Mark the positions of the drill holes using the drilling template provided or the lower part of the
screen. After drilling the holes, insert dowels according to the existing facade and screw the lower
part onto the wall, centered on the pipe. The web of the EPP adapter (L) from the ego must be placed
centrally and centered on the web of the respective screen. The seal must be made airtight. Then
close the screen with the appropriate upper part.
Assembly - Outer screen
Loading...
