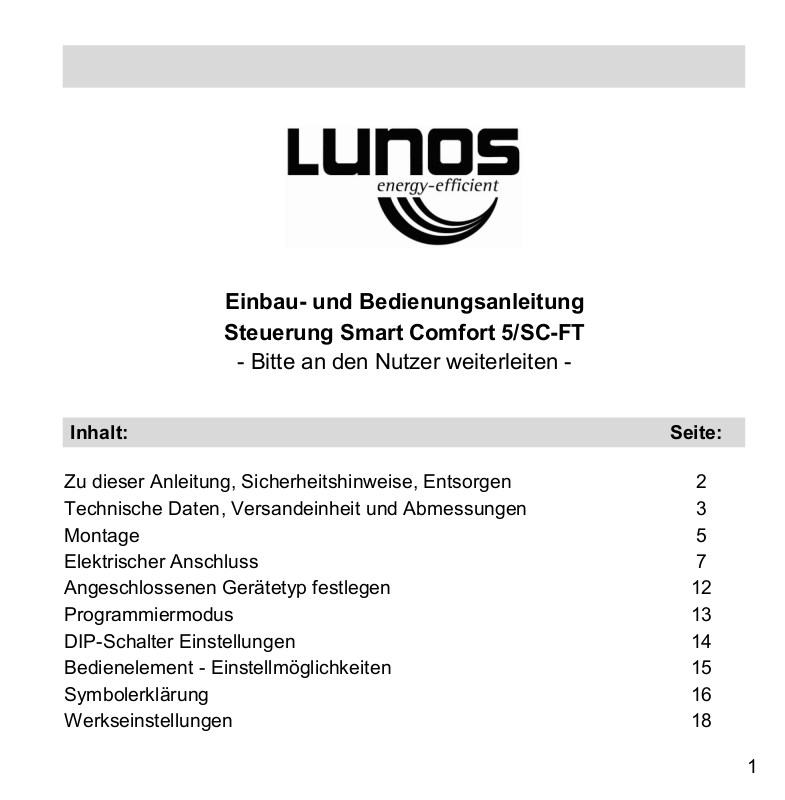

Page 1
1
Einbau- und Bedienungsanleitung
Steuerung Smart Comfort 5/SC-FT
- Bitte an den Nutzer weiterleiten -
Inhalt:
Zu dieser Anleitung, Sicherheitshinweise, Entsorgen 2
Technische Daten , Versandeinheit und Abmessungen 3
Montage 5
Elektrischer Anschluss 7
Angeschlossenen Gerätetyp festlegen 12
Programmiermodus 13
DIP-Schalter Einstellungen 14
Bedienelement - Einstellmöglichkeiten 15
Symbolerklärung 16

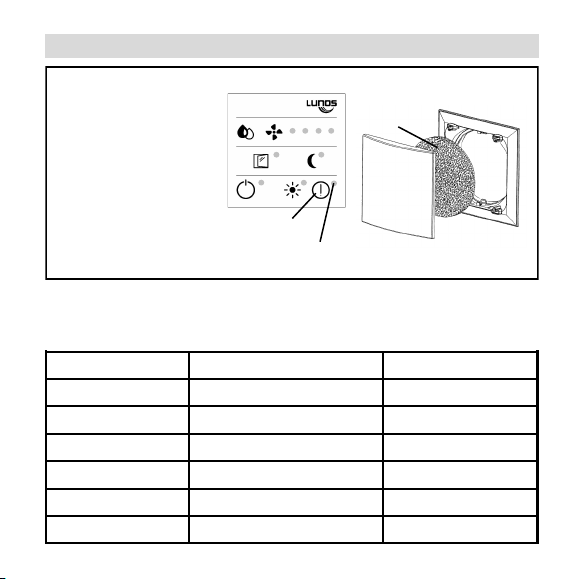

Werkseinstellungen 18
Seite:
Page 2
2
Zu dieser Anleitung DE
Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch.
Beachten Sie unbedingt die allgemeinen Sicherheitshinweise und die
Sicherheitssymbole mit Hinweisen im Text.
Diese Anleitung ist nach Abschluss der Montage an den Nutzer (Mieter,
Eigentümer, Hausverwaltung, etc.) weiterzugeben.
Zeichen in dieser Anleitung:
Vorsicht! Jed e Montagear beit dar f nur b ei abgetr ennter Netzspan -
nung erfolgen!
Dieses Zeichen warnt Sie vor Verletzungsgefahren
Dieses Zeichen warnt Sie vor Verletzungsgefahren durch Elektrizität
Achtung! Der el ektris che Ans chlus s darf n ur v on autori si ertem
Fachpersonal und nach gültiger VDE 0100 vorgenommen werden!
Entsorgen Sie die Verpackung sortenrein. Wenn Sie sich vom Lüftungsgerät trennen möchten, entsorgen Sie es zu den aktuellen
Bestimmungen. Im Rahmen des Elektro-und Elektronikgerätegesetzes
(ElektroG) ist die kostenlose Rückgabe dieses Gerätes bei Ihrer
kommunalen Sammelstelle gewährleistet.
Sicherheitshinweise DE
Entsorgen DE
Page 3
3
Steuerung
Betriebsspannung: 12 V DC
Funktionsspannungsbereich: 0 - 10 V
Betriebsschaltstrom: max. 5 A
Anschlussleistung: max. 60 W
Steuerung
Netzteile (nicht im Lieferumfang)
Eingangsspannung: 100 - 240 V AC
Ausgangsspannung: 12 V DC
Typen:
5/NT18 18 Watt Best.-Nr.: 039 973
5/NT60 54 Watt Best.-Nr.: 039 974
5/NT100 90 Watt Best.-Nr.: 040 096
Steuerung und Bedieneinheit mit Rahmen werden als eine Versandeinheit ausgeliefert. Das
Netzteil ist eine separate Versandeinheit. Eine Schalterdose ist bauseitig bereitzustellen.
Überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand!
Technische Daten DE

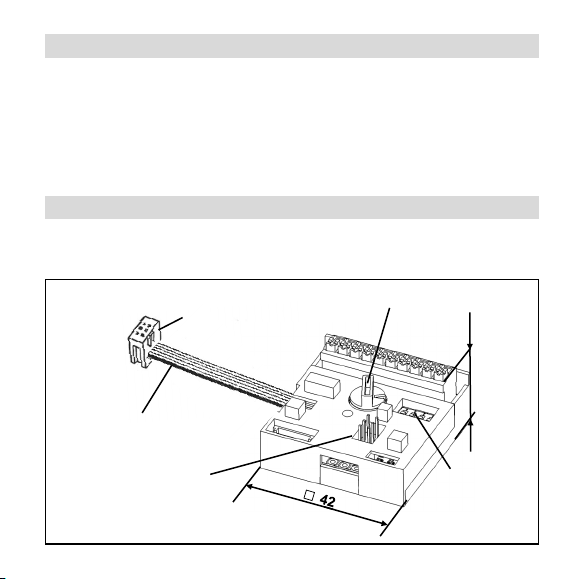

Versandeinheit und Abmessungen DE
15,7
Anschlussbuchse für
Bedienelement
Farbig markierte Ader
Maße in mm
Codierschalter
DIP-Schalter
Steckplatz Funkmodul
Page 4
4

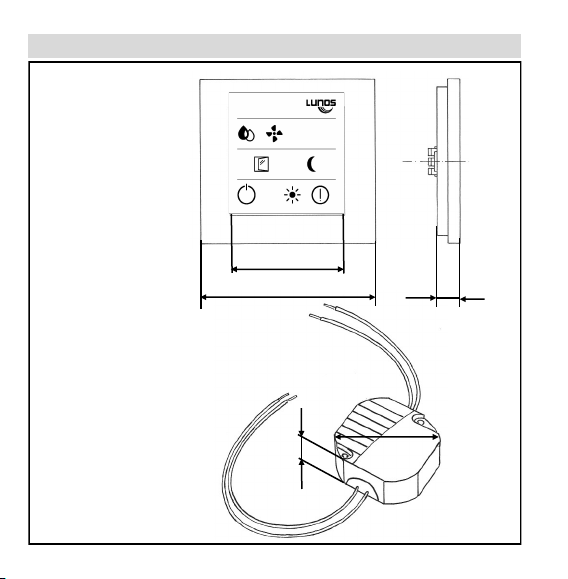

Maße in mm
Bedienelement
mit Rahmen
Netzteil
Beispiel 5/NT18
(nicht im Lieferumfang der
Steuerung)
Ø 55
25
□ 55
□ 88
11
Versandeinheit und Abmessungen
Page 5
5

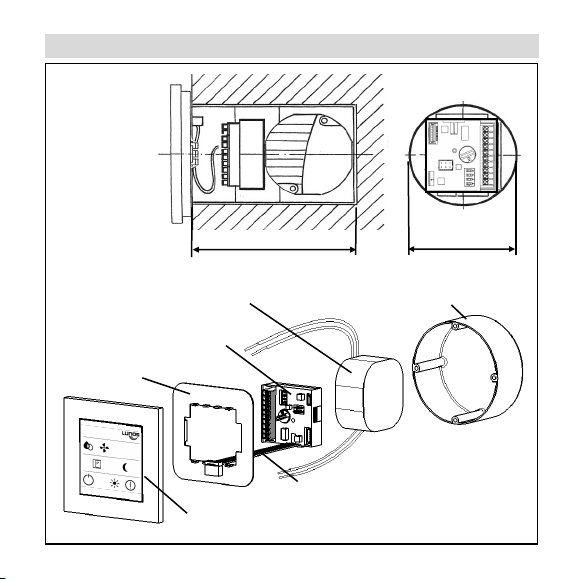

90 mm Ø 60
Bedienelement mit Rahmen
Metallträgerplatte
(8x Haken auf Oberseite)
Steuerung
Schalterdose 90mm
Netzteil (entsprechend Schaltplan anschließen)
Die Steuerung,
das Bedienelement und das
Netzteil können
Sie zweckmäßig,
wie abgebildet, in
eine NormSchalterdose (90
mm tief) einbauen.
Wird das Netzteil
extern (z.B. Hutschiene) verbaut,
genügt eine
einfache, 42 mm
tiefe Schalterdose.
Montage
Achtung!
Steuerung und Bedienelement nur über das an
der Steuerung befindliche Kabel verbinden!
Eine Verlängerung des
Kabels ist nicht möglich!
Kabel
Page 6
6

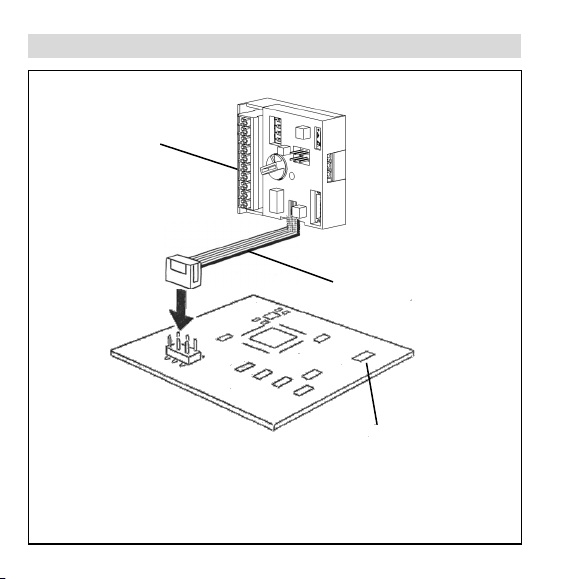

Stecken Sie Bedienelement und die Steuerung korrekt zusammen, orientieren Sie sich dabei an der farbig markierten Ader des Anschlusskabels.
Bedienelement
(Ansicht von hinten ohne Rahmen)
Steuerung
Farbig markierte
Ader
Page 7
7
Sicherheitshinweise
Vorsicht! Jede Montagearbeit darf nur bei abgetrennter Netzspannung
erfolgen.
Machen Sie vor Anschluss des Gerätes an die Netzspannung alle An-
schlussleitungen spannungsfrei (Abtrennung vom Netz mit mindestens
3 mm Kontaktöffnung, z.B. elektr. Sicherung).
Jeder zum Lüfter gehörende Stromkreis muss mit einem Fehlerstromschutz (z.B. Fl-Schalter) ausgestattet sein.
Elektrischer Anschluss nur durch Fachmann.
Zusätzliche Installationen und elektrische Bauelemente im Lüftungsgerät sind
unzulässig!
Verwenden Sie folgende Kabel für den elektrischen Anschluss:
Kabel zu den Lüftungsgeräten: z.B. J-Y (St) Y 2 x 2 x 0,8
min. 0,5 mm², max. 1,5 mm²
Kabel für die Versorgungsspannung: z.B. NYM 3 x 1,5 mm²
Elektrischer Anschluss DE
Page 8
8

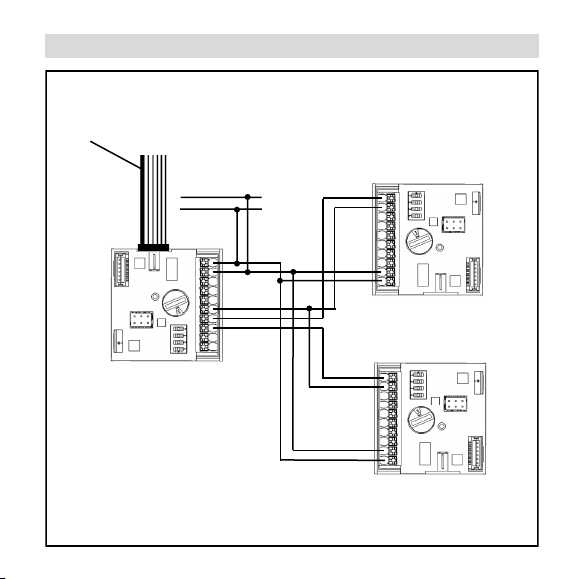

+ rot
- blau
S1 lila
S2 lila
rt bl li rt bl li
Gerät 1;3;5 Gerät 2;4;6
Ab/Zu Zu/Ab
Farbig markierte Ader
+ 12 V
-
Netzteil e²
5/NT18 6
5/NT60 10
5/NT100 10 + 10
Maximale Anzahl der
anzuschließenden
Lüftungsgeräte:

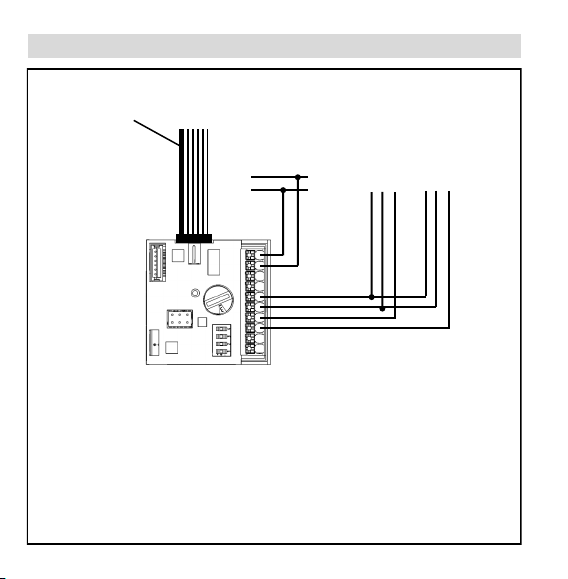

Elektrischer Anschluss e² Serie (Codierschalter 3, 5, C) DE
Page 9
9
Anschlussplatine ego
+ - S1 + - S2
+ 12 V
-
Farbig markierte Ader
Maximale Anzahl der
anzuschließenden
Lüftungsgeräte:
Netzteil ego
5/NT18 3
5/NT60 5
5/NT100 5 + 5
rot
blau
lila 1
lila 2
Elektrischer Anschluss e
go
(Codierschalter 9) DE
Page 10
10
Steuerung
+ rot
- blau
S1 lila
Zum Lüfter
RA 15-60
+ 12V
-
Netzteil RA15-60
5/NT18 1
5/NT60 1 + 1
5/NT100 1 + 1 + 1
Maximale Anzahl der
anzuschließenden
Lüftungsgeräte:

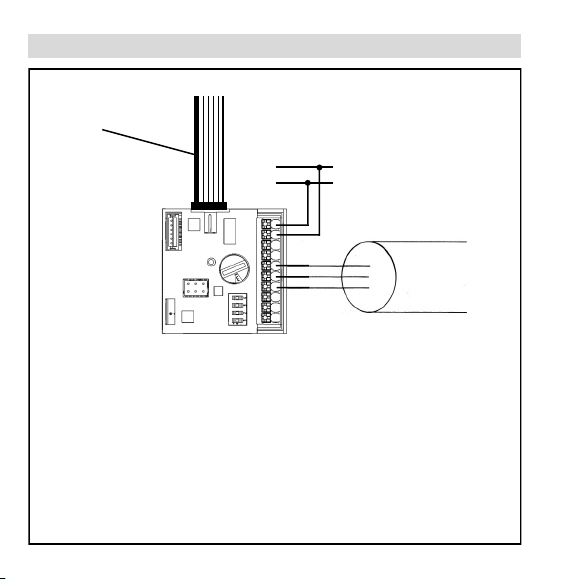

Elektrischer Anschluss RA 15-60 (Codierschalter 0) DE
Farbig markierte Ader
Page 11
11

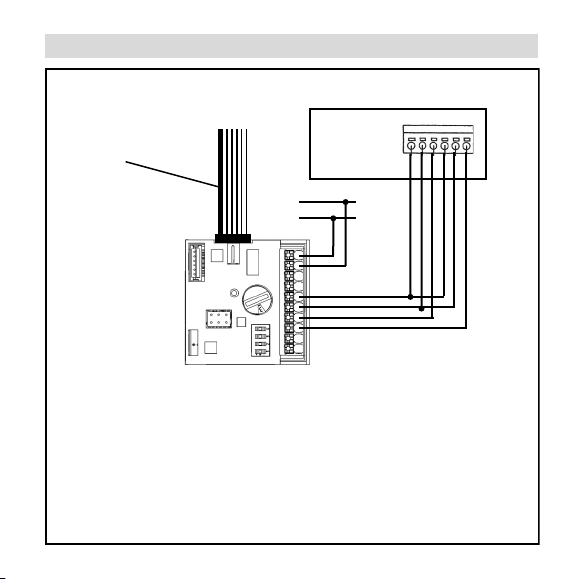

+ 12 V
-
Steuerung
Der Anschluss des jeweiligen Gerätetyps an die 5/
UNI-FT entnehmen Sie
bitte der Einbauanleitung
der 5/UNI-FT
Verschiedene Typen mittels 5/UNI-FT (Codierschalter E) DE
Gerätetyp 2 (z.B. ego)
Gerätetyp 1 (z.B. e²)
-
S1
0-10V
-
0-10V
-
+ 12 V
-
+ 12 V
-
Farbig markierte Ader
Page 12
12
Der angeschlossene Gerätetyp muss am Codierschalter entsprechend der
folgenden Tabelle eingestellt werden. Es kann grundsätzlich in fünf bzw. acht
Stufen geschaltet werden. Die aufgeführten nominalen Volumenströme gelten bei der jeweils leuchtenden LED. Über den DIP-Schalter 2 kann gewählt
werden, ob das Lüftungssystem mit dauerhafter Grundlast laufen soll, oder es
ausschaltbar sein soll (siehe DIP-Schalter Einstellungen).
Typ 1. Stufe 2. Stufe 3. Stufe 4. Stufe DIP 4 aktiviert
0 RA 15-60 15 m³/h* 30 m³/h* 45 m³/h* 60 m³/h* -
3 e² 15 m³/h 20 m³/h 30 m³/h 38 m³/h e²kurz
5 e²60 5 m³/h 20 m³/h 40 m³/h 60 m³/h e²60kurz
9 ego 5 m³/h 10 m³/h 20 m³/h 45 m³/h* nur WRG**
C e²60*** 15 m³/h 20 m³/h 30 m³/h 38 m³/h e²60kurz
E 0-10V
F
* nur Abluft
** beim reinen Betrieb mit Wärmrückgewinnung läuft die Stufe 4 ebenfalls mit 20m³/h im Reversierbetrieb
*** unpaariger Betrieb ist nur mit e²60 Geräten möglich. Dabei ein Gerät an S1 und zwei Geräte an S2
Angeschlossenen Gerätetyp festlegen DE
Unpaariger Betrieb, Stufen wie P5
Stufen entsprechend je Gerät
Programmiermodus (Beschreibung siehe Seite 13)
Page 13
13
Programmiermodus DE
Funktion Taste Rückmeldung LED
Intelligenz* der
Feuchteregelung
1.LED blinkt, Intelligente Regelung aktiviert
1.LED AUS, Intelligente Regelung deaktiviert
Filterwarnung 2.LED blinkt, Filterwechselanzeige aktiviert
Die Steuerung stromlos machen, den Codierschalter auf Position F stellen
und die Spannungsversorgung wieder herstellen. Die Ereignis LED blinkt
dauerhaft und signalisiert den aktivierten Programmiermodus. Mit einem
kurzen Druck auf die unten aufgeführten Tasten wird die jeweilige Funktion
aktiviert und deaktiviert. Die Einstellungen werden übernommen indem die
EIN/AUS Taste für 3s betätigt wird. Verworfen indem die Taste Sonne für 3s
betätigt wird. Die Steuerung wieder stromlos machen und den Codierschalter
wieder entsprechend nebenstehender Tabelle einstellen.
*Die Regelung erfolgt quasi stufenlos und auf „intelligente“ Weise, in dem
zwischen dauerhaft hoher relativer Feuchte oder schnellem Anstieg (z.B.
durch Duschen) unterschieden wird.
Kann die relative Feuchte innerhalb eines Zeitraumes von zwei Stunden nicht
deutlich reduziert werden (z. B. im Sommer), wird der Lüfter in die Grundlüftungsstufe geschaltet.
Steigt die relative Feuchte während des Absenkbetriebes innerhalb von einer
Stunde um mehr als 5% an, wird der Absenkbetrieb beendet. Wird die untere
Schaltschwelle unterschritten und ist als Grundlüftungsstufe AUS eingestellt,
wird der Lüfter ausgeschaltet.
Bei deaktivierter Intelligenz, wird lediglich nach der anliegenden relativen
Luftfeuchtigkeit geregelt. Dies kann insbesondere im Sommer zu erhöhtem
Lüftungsvolumen führen und es wird unter Umständen feucht-warme Luft in
den Innenraum befördert.
Page 14
14

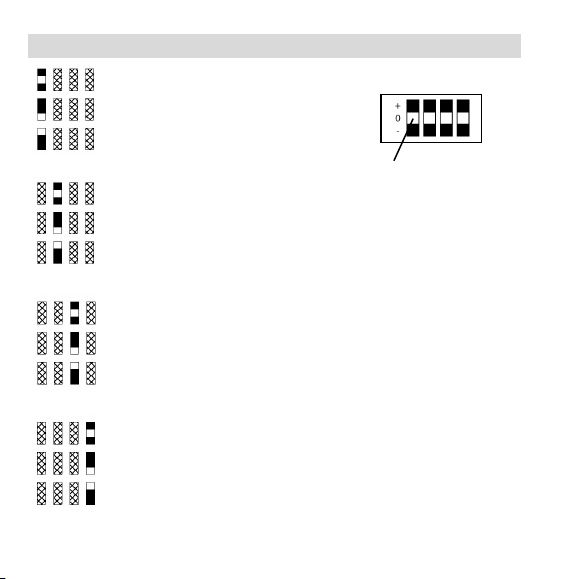

DIP-Schalter Einstellungen DE
Intervall AUS
alle 4 Std. 30 min auf Stufe 3
alle 2 Std. 15 min auf Stufe 3
50% - 70%
45% - 75%
55% - 65%
ohne Grundlast
mit Grundlast, AUS bei Nachtabsenkung möglich, max. 8h
Vermieterschutz, dauerhafte Grundlast auf kleinster Stufe
1 2 3 4
Sonderfunktion deaktiviert
Sonderfunktion aktiviert (siehe Tabelle S.12)
-
1 2 3 4
1 2 3 4
1 2 3 4
Werkseinstellung
weißer DIP-Schalter
Page 15
15
Symbol einfacher Tastendruck 3 Sekunden betätigen 10 Sekunden betätigen
Aktivieren bzw. Deaktivie-
ren des feuchtegeführten
Automatikbetriebes
Einstellung der niedrigsten
Lüftungsstufe im Automa-
tikbetrieb
-
Einstellung des Volumen-
stroms
Umstellung zwischen 5stufigem und 8-stufigem
Betrieb
-
Aktivieren bzw. Deaktivie-
ren der Intensivlüftung
Laufzeit der Intensivlüftung
ändern
Einstellung der Stufe zur
Intensivlüftung
Aktivieren bzw. Deaktivie-
ren der Nachtabsenkung
Laufzeit der Nachtabsen-
kung festlegen
Aktive Stufe während der
Nachtabsenkung festlegen
Aktivieren bzw. Deaktivie-
ren des Sommermodus
Betriebsdauer des Som-
mermodus festlegen
-
Einschalten des Lüftungs-
gerätes
Einstellung der LED-
Helligkeit
Abschalten des Lüftungs-
systems
-
- Filterwechsel zurücksetzen -
Bedienelement - Einstellmöglichkeiten DE
Eine erweiterte Funktionsbeschreibung finden Sie auf www.lunos.de !
Page 16
16

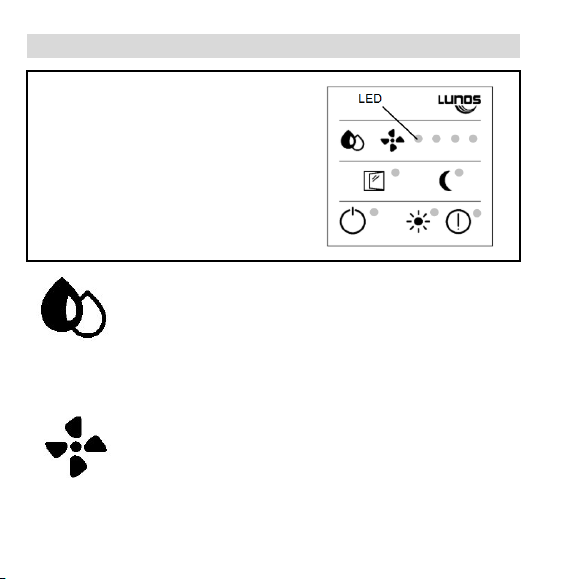

Die Smart Comfort bietet Ihnen die
Möglichkeit, alle Funktionen Ihrer
Lüftungsgeräte zu schalten und
deren aktuellen Betriebszustand zu
erkennen. Sie enthält einen Feuch-
tesensor, der die Lüftungsgeräte im
Automatikbetrieb bedarfsgerecht
regelt.
Ventilator
Über die Taste „Ventilator“ kann die Lüftungsstufe eingestellt
werden. Die manuelle Einstellung der Lüftungsstufe erfolgt
rollend, d.h. pro Tastendruck wird die Stufe um eins erhöht.
Nach der höchsten Stufe folgt wieder die niedrigste Stufe
bzw. AUS. Bei aktiviertem Automatikbetrieb haben manuelle
Änderungen der Lüftungsstufe eine Gültigkeit von einer
Stunde.
Tropfen
Über die Taste mit dem Tropfensymbol wird der feuchtege-
führte Automatikbetrieb aktiviert bzw. wieder deaktiviert. Im
Automatikbetrieb leuchten die LEDs 1-4 in geringer Helligkeit.
Die aktive Stufe wird mit voller Helligkeit angezeigt. Im Standardfall wird bei einer relativen Feuchte von 50% die erste
Stufe geschaltet. Ab einem Feuchtewert von 70% wird die
höchste Lüftungsstufe geschaltet.
Symbolerklärung DE
Page 17
17

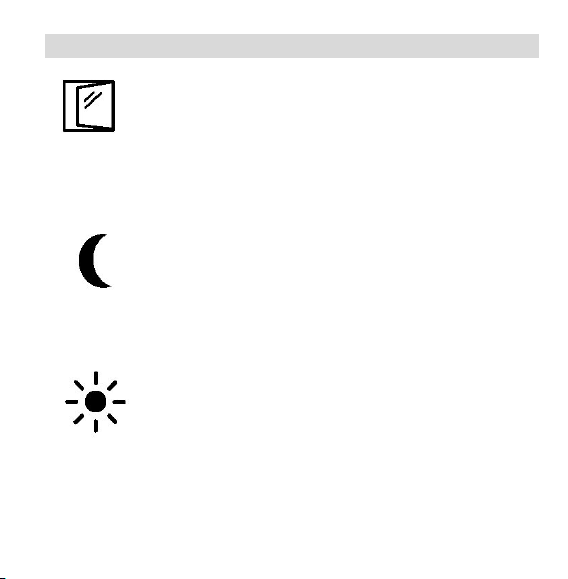

Fenster
Durch Drücken der Taste „Fenster“ wird der Modus Intensivlüftung aktiviert bzw. deaktiviert. Ist dieser aktiv, leuchtet die
LED neben dem Symbol dauerhaft. Die Lüfter gehen dabei
auf die höchste verfügbare Lüftungsstufe. Der Modus endet
automatisch nach der eingestellten Zeit (werkseitig 30 Minuten). Das Lüftungssystem schaltet danach zurück in die zuvor
ausgeführte Betriebsart (manueller oder Automatikbetrieb).
Mond
Das Drücken der Taste „Mond“ aktiviert bzw. deaktiviert die
Nachtabsenkung. Das Lüftungssystem geht werkseitig auf
die Stufe „AUS“ und die LEDs leuchten nicht. Erst nach
Ablauf der eingestellten Zeit (werkseitig 8 Stunden) wechselt
das System wieder automatisch in den zuvor ausgeführten
Modus. Die LEDs leuchten wieder mit voller Helligkeit.
Sonne
Die Taste dient zum Aktivieren und Deaktivieren des Sommermodus. Ist der Modus aktiv, leuchtet die LED neben dem
Symbol. Durch die Aktivierung wird nur die Reversierzeit, d.h.
der Wechsel zwischen Zuluft- und Abluftbetrieb eines jeden
Gerätes, auf eine Stunde erhöht. Der Modus läuft entsprechend der eingestellten Laufzeit (werkseitig 8 Stunden).
Durch die Erhöhung wird die Wärmerückgewinnung umgangen und es kann kühle Luft der Nutzungseinheit zugeführt
und mittels effektiver Querlüftung verteilt werden.
Symbolerklärung DE
Page 18
18
AN/AUS
Über einen einfachen Tastendruck kann rollend die Helligkeit
der LEDs angepasst werden. Es wird zwischen AUS, dunkel
und hell gewechselt.
Wird die Taste für drei Sekunden betätigt, wird das Lüftungssystem vollständig abgeschaltet, zum Einschalten genügt ein
kurzer Tastendruck.
Ereignis
Eine Betätigung der Taste „Ereignis“ für 3 Sekunden bestätigt
einen erfolgten Filterwechsel. Ein erfolgreiches Zurücksetzen
wird durch dreimaliges Blinken der Ereignis-LED bestätigt.
Gerätetyp: e²
Automatikbetrieb: unterste Stufe beim feuchtegeführten Betrieb ist
die unterste Lüftungsstufe, d.h. ohne AUS. Regelbereich 50%-70%
Intensivlüftung: für 30 Minuten aktiv, höchste Lüftungsstufe
Nachtabsenkung: für 8 Stunden aktiv, Lüftungsstufe AUS
Sommerlüften: für 8 Stunden aktiv, Reversierzeit 1 Stunde
Durch Drücken und Halten der Tasten „Sonne“ und „Ereignis“ für 10 Sekunden, werden die Werkeinstellungen wiederhergestellt. Die Steuerung startet
neu und alle LEDs leuchten dreimal kurz auf.
Werkseinstellungen DE
Symbolerklärung DE
Page 19
19
Bitte notieren Sie hier die von Ihnen durchgeführten Filterwechsel (der voraussichtliche
Filterwechsel sollte ca. 6 Monate nach dem zuletzt durchgeführten Filterwechsel erfolgen):
Ein verschmutzter Filter wird
durch ein dauerhaftes Leuchten
der Ereignis-LED des Bedienelements signalisiert:
Innenraumblende des Lüftungsgeräts abnehmen, Filter entnehmen, neuen oder gereinigten
Filter einlegen, Innenblende
aufsetzen.
Rücksetzen der Filterüberwachungsanzeige durch Betätigen
der Ereignis-Taste für drei
Sekunden. Die Laufzeit wird
zurückgesetzt.
Beispiel Innenblende e²
Filter
LED leuchtet dauerhaft bei verschmutztem
Filter
Ereignistaste
Filterwechsel und Filterreinigung DE
Filterwechsel-Datum voraussichtlicher Filterwechsel eingesetzter Filtertyp
Page 20
20
LUNOS Deutschland
LUNOS Lüftungstechnik GmbH Tel. +49 30 362 001-0
für Raumluftsysteme Fax +49 30 362 001-89
Wilhelmstr. 31 [email protected]
13593 Berlin ∙ Deutschland www.lunos.de
E301 10.21
Notizen DE
Loading...
