Handbuch
LUN10F
LUNA Zählerkreuz
Rücklaufsperre oder Always positive
Elektronischer Wechselstromzähler
LUN Serie
Page 2
ACHTUNG! LESEN SIE DIESE GEBRAUCHSANWEISUNG SORGFÄLTIG
DURCH, BEVOR SIE DEN ZÄHLER MONTIEREN.
➢ Die Montage des Zählers darf nur von qualifiziertem Personal durchgeführt
werden.
➢ Berühren Sie auf keinen Fall unter Strom stehende Teile während der
Montage.
➢ Schalten Sie während der Montage und Demontage des Zählers den Strom
unbedingt aus.
➢ Die Eignung des Netzes für den Zählertyp und die Installation muss von
qualifiziertem Personal kontrolliert werden. Andernfalls kann der Zähler infolge
der falschen Wahl des Zählers und den Verbindungen Schaden erleiden. In
diesem Fall erlischt die Garantie des Zählers.
1. TECHNISCHE EIGENSCHAFTEN
Modell
LUN10F
Beschreibung
Elektronischer
Wechselstromzähler für die
Dreipunktbefestigung mit
MID-Zulassung
Genauigkeitsklasse
A/B
Referenzspannung (Un)
230 V
Referenzfrequenz (Fn)
50 Hz
Anfangsstrom (Ist)
20mA (0,04.Itr)
Referenzstrom (In)
5 A
Maximum-Strom (Imax)
60 A
IP Klasse
IP54
Temperaturbereich
-40 ºC… +70 ºC
Stromverbrauch
>2W/10VA bei Un
Klemmblock
Nach DIN
Strom-/und Nullklemmen
Ø6,5mm (25)mm²
2. Beschreibung
LCD Display (6,2 Stellen) ohne Stromanschluss ablesbar (Akku hält ca. 3 Jahre)
Der Zähler hat eine MID-Zulassung. Das Jahr der Eichung erkennt man z.B. an der
M20 = Eichjahr 2020. Dieser Zähler ist also bis zum 31.12.2028 für
Verrechnungszwecke geeignet.
Page 3

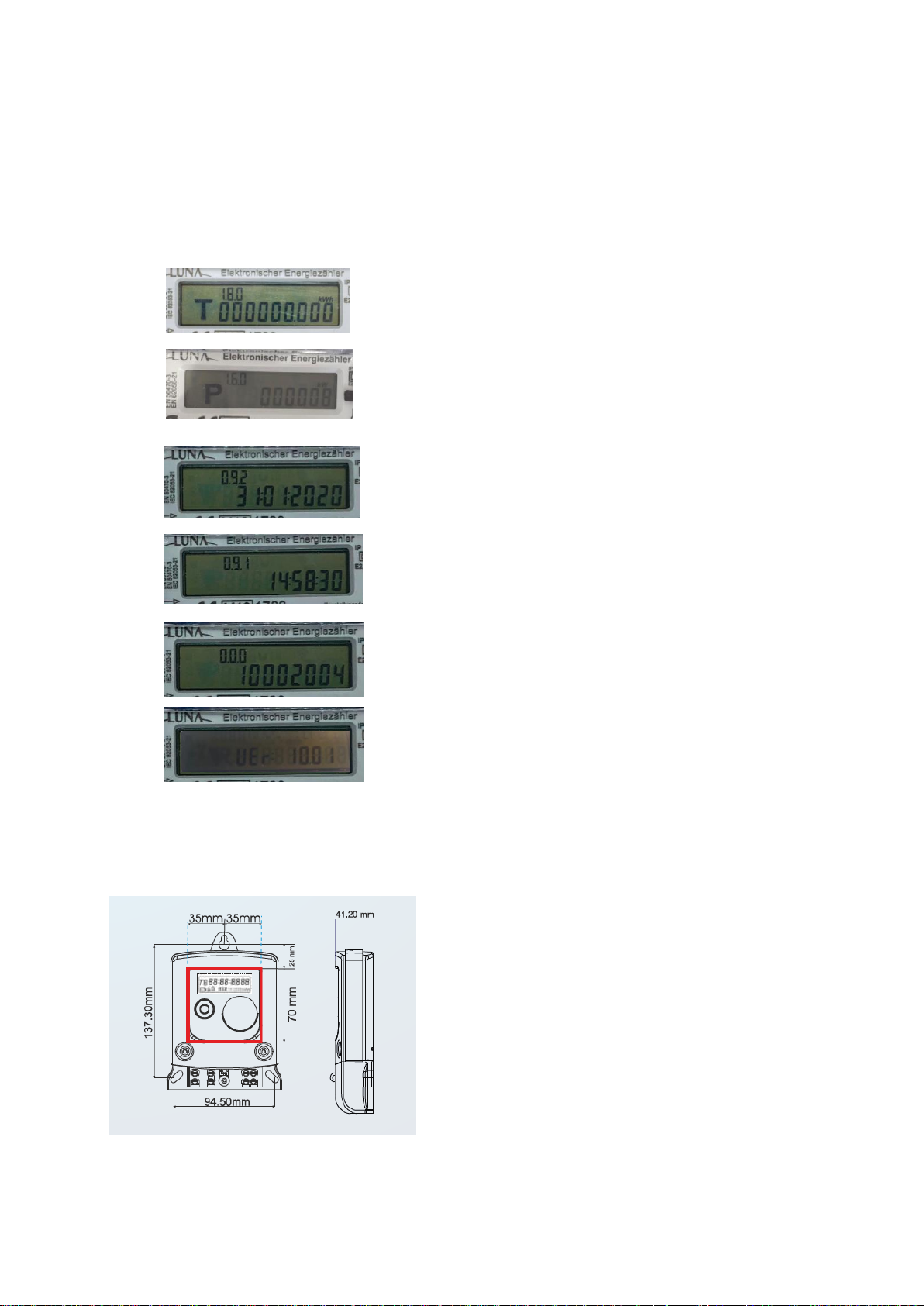

3. LC-Display
Durch Drücken der blauen Aufruftaste werden nacheinander die folgenden Werte auf
dem Display sichtbar:
- KwH
- Momentane Leistung in Watt
- Datum
- Zeit
- Zählernummer
- Softwareversion
4. Abmessungen
5. Anschlussdiagramm
Dieses finden Sie auf dem Klemmdeckel des Zählers.
Page 4
6. Garantie
Der Hersteller repariert oder tauscht den nicht funktionalen Zähler bis zu 5
Jahre nach Datum auf der Rechnung. Dies kann nur durchgeführt werden,
wenn die Plombierung nicht beschädigt und der Zähler nicht geöffnet worden
ist.
7. Transport und Aufbewahrung
a. Der Zähler sollte nicht geworfen, gekickt oder anderen Belastungen
ausgesetzt sein, da er über Präzisionsbauteile im Inneren verfügt, die
dann brechen oder den Zählwert verändern können. Das
Transportieren und Installieren sollte nach der Transport und
Aufbewahrungsrichtlinie GB13384-2008 erfolgen.
b. Während der Lagerung sollte der Zähler in der Originalverpackung
bleiben. Es sollten sich keine toxischen oder ätzenden Substanzen
sowie Gase in der Luft befinden.
