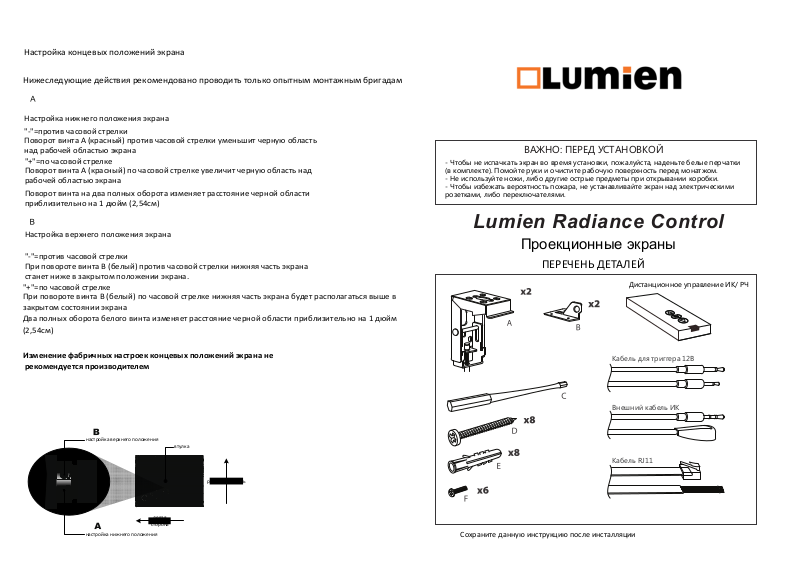

Настройка концевых положений экрана
Нижеследующие действия рекомендовано проводить только опытным монтажным бригадам
Настройка нижнего положения экрана
"-"=против часовой стрелки
Поворот винта А (красный) против часовой стрелки уменьшит черную область
над рабочей областью экрана
"+"=по часовой стрелке
Поворот винта А (красный) по часовой стрелке увеличит черную область над
рабочей областью экрана
Поворот винта на два полных оборота изменяет расстояние черной области
приблизительно на 1 дюйм (2,54см)
Настройка верхнего положения экрана
"-"=против часовой стрелки
При повороте винта В (белый) против часовой стрелки нижняя часть экрана
станет ниже в закрытом положении экрана.
"+"=по часовой стрелке
При повороте винта В (белый) по часовой стрелке нижняя часть экрана будет располагаться выше в
закрытом состоянии экрана
Два полных оборота белого винта изменяет расстояние черной области приблизительно на 1 дюйм
:
- , ,
( ). .
- , .
- ,
, .
Lumien Radiance Control

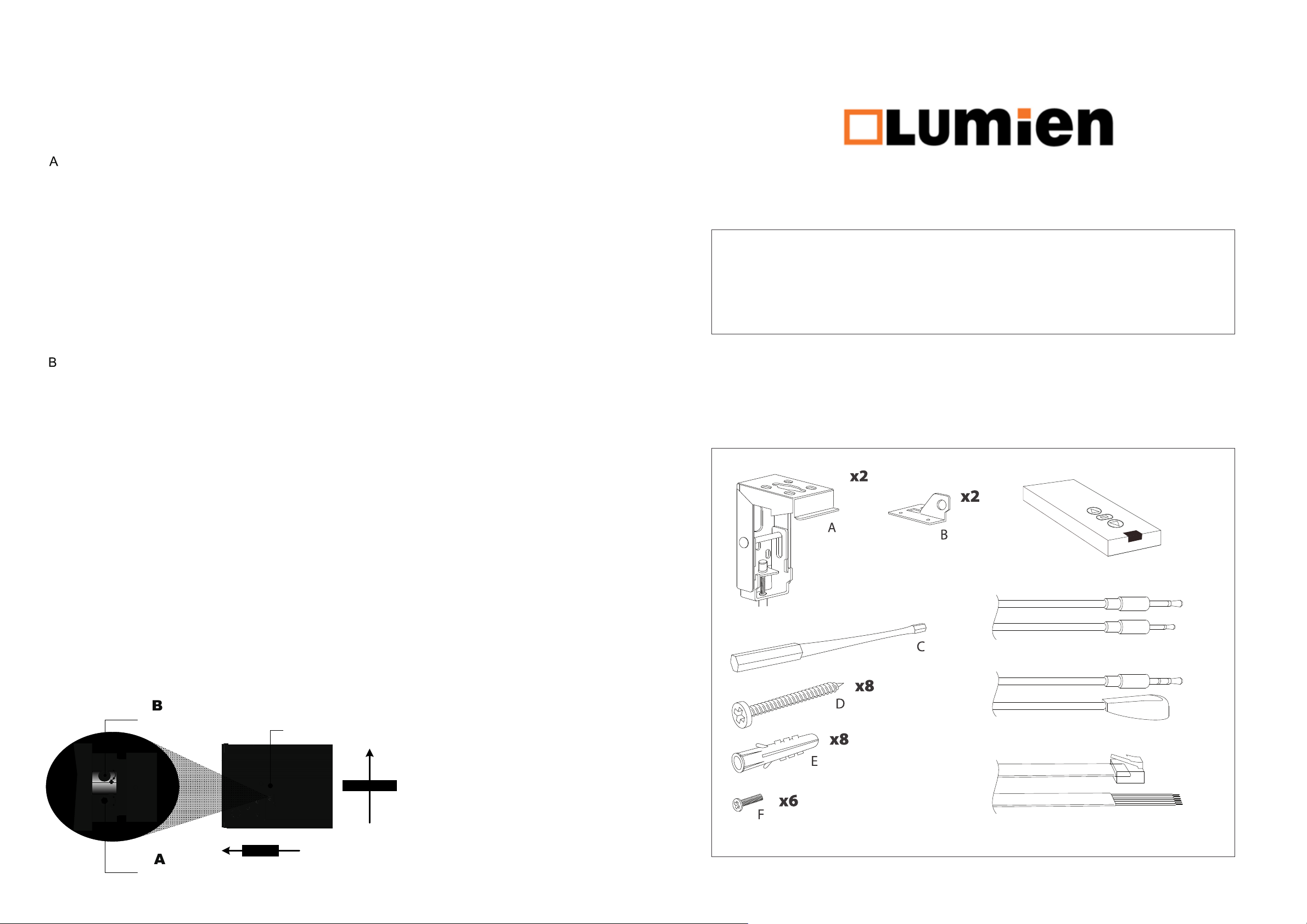

ПЕРЕЧЕНЬ ДЕТАЛЕЙ
/
(2,54см)
Изменение фабричных настроек концевых положений экрана не
рекомендуется производителем
настройка верхнего положения
втулка
рабочая область
левая
сторона
настройка нижнего положения
12
RJ11
Сохраните данную инструкцию после инсталляции
Page 2

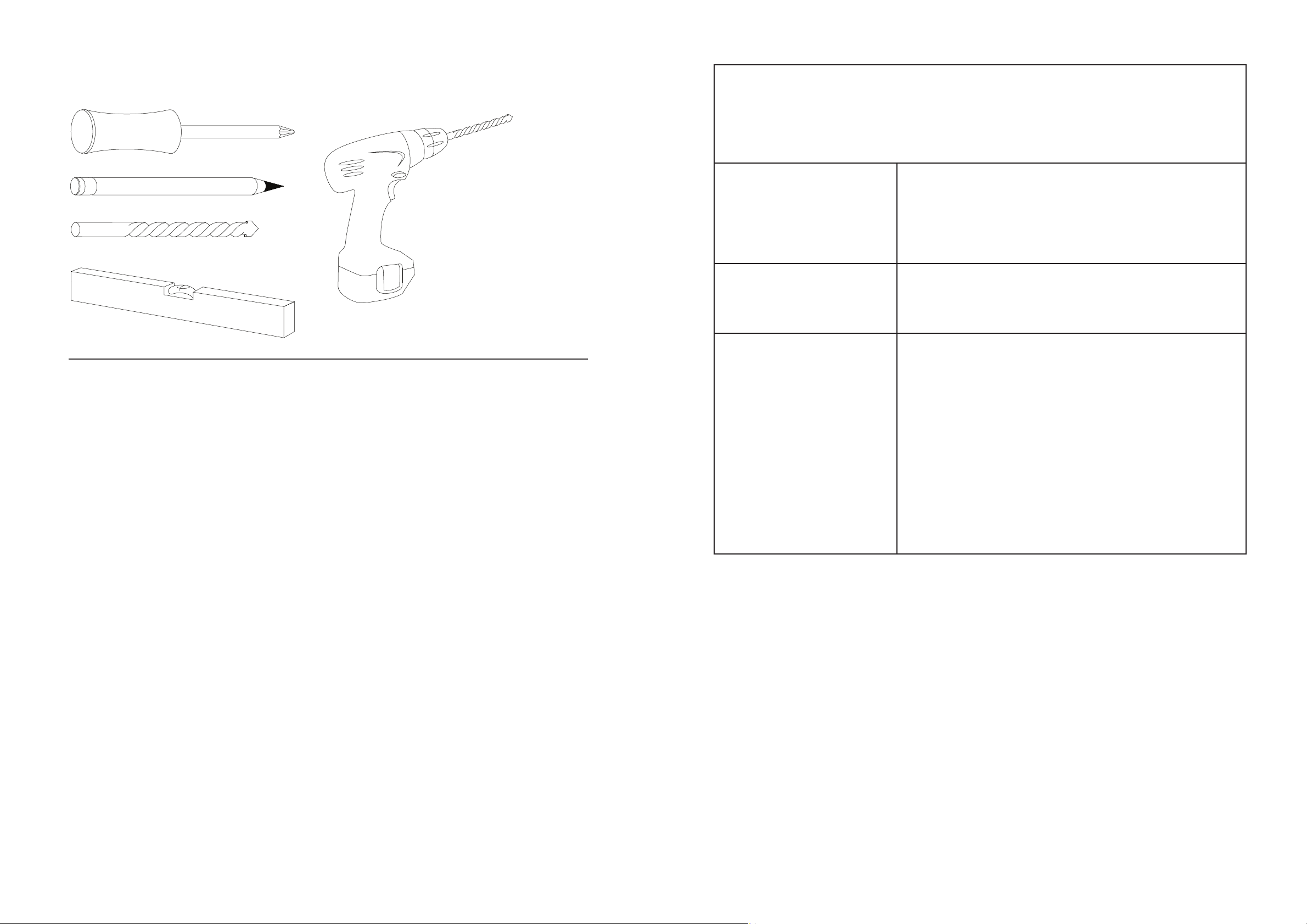

Требуемый инструмент
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Экраны LUMIEN отвечают высокому качеству производства и созданы для беспрерывного
функционирования в течение нескольких лет. Большинство неисправностей, возникающих в ходе
работы экрана вызваны простыми причинами. Если возникла проблема, попробуйте выполнить
несколько шагов по устранению неисправности, описанных ниже. Если проблема остается,
обратитесь к своему дилеру или в сервисный центр LUMIEN.
8
Кабель питания не подключен к экрану или в розетке
Экран не реагирует на
отсутствует напряжение.
управление
8
Проверьте соединения и напряжение в розетке.
8
Попробуйте использовать другой способ
управления (сухие контакты, приемник 12В триггера)
ВНИМАНИЕ: Во избежание возгораний или возникновения короткого замыкания запрещено
использовать данное оборудование в местах с повышенной влажностью и с вероятностью
выпадения осадков1.Прочитайте и следуйте всем указаниям, описанным в настоящем
руководстве. Сохраните его
после монтажа оборудования.
2.
Не использовать оборудование вблизи с водой.
3.
Чистку следует производить только с помощью сухой материи.
4.
Не накрывать/блокировать вентиляционные отверстия. Установку осуществлять в
соответствии с настоящей инструкцией производителя.
5.
Не устанавливать рядом с источниками тепла, такими, как радиаторы, нагреватели, печи и
другая аппаратура (включая усилители), которая производит тепло.
6.
Не пренебрегайте использованием поляризованных или заземляющих розеток. Помимо двух
контактов они оборудованы третьим заземляющим для дополнительной безопаcности
эксплуатации оборудования. Если такой кабель не подходит к вашей розетке,
проконсультируйтесь с вашим электроперсоналом для ее замены.
7.
Обеспечьте защиту силового кабеля от защемления, ходьбы по нему, а также удобство
расположения силовых розеток относительно оборудования.
8.Используйте только рекомендованные производителем аксессуары.
9.Данное оборудование следует отключать во время грозы, а также в период долгого отсутствия
эксплуатации.
10.Во всех случаях ремонта обратитесь к услугам квалифицированного персонала. Подобные
случаи могут возникнуть, если оборудование было повреждено коротким замыканием силовой
цепи, подверглось механическому или воздействию воды, дождя, эксплуатировалось при
повышенной влажности, внутрь попали посторонние предметы.
Экран разматывается
больше, чем нужно или не
8
Настройте концевые переключатели, как описано в
настоящей инструкции
разматывается полностью
8
Проверьте, работают ли батарейки.
8
Убедитесь, что пульт и экран находятся в пределах
используемого рабочего диапазона. Фабричный пульт, в
Не работают инфракрасный/
радиочастотный пульты
управления
зависимости от наличия помех и окружающих предметов,
работает на расстоянии 8-30 метров
8
Убедитесь, что штекер инфракрасного приемника полностью
сидит в гнезде и что используемый вами инфракрасный пульт
работает корректно
8
Если вами выбрано "жесткое" инфракрасное подключение
через кабель RJ-11, убедитесь, что коннектор обжат аккуратно,
и распиновка контактов соответствует указанной в данной
инструкции.
Чистка и эксплуатация
1.
Не мыть корпус экрана водой. Для очистки от пыли и загрязнений используйте сухую
тряпку.
2.
Для очистки поверхности экрана, используйте только теплую мыльную воду. Нельзя
использовать бытовые средства для очищения поверхностей, так как они могут
повредить поверхности экрана, что негативно отразится на качестве отображаемого
контента.
11.
Не эксплуатировать оборудование рядом с местами, где на него могут попасть брызги или капли
какой-либо жидкости, убедитесь, что рядом нет предметов, наполненных водой (таких, как вазы и
т.п.).
12.
При полном отключении оборудования всегда вынимайте штепсель силового кабеля из розетки.
13.
Во избежание перегрева мотора не следует непрерывно разворачивать и сворачивать экран в
течение трех минут или более, чем 6 раз подряд.
Page 3

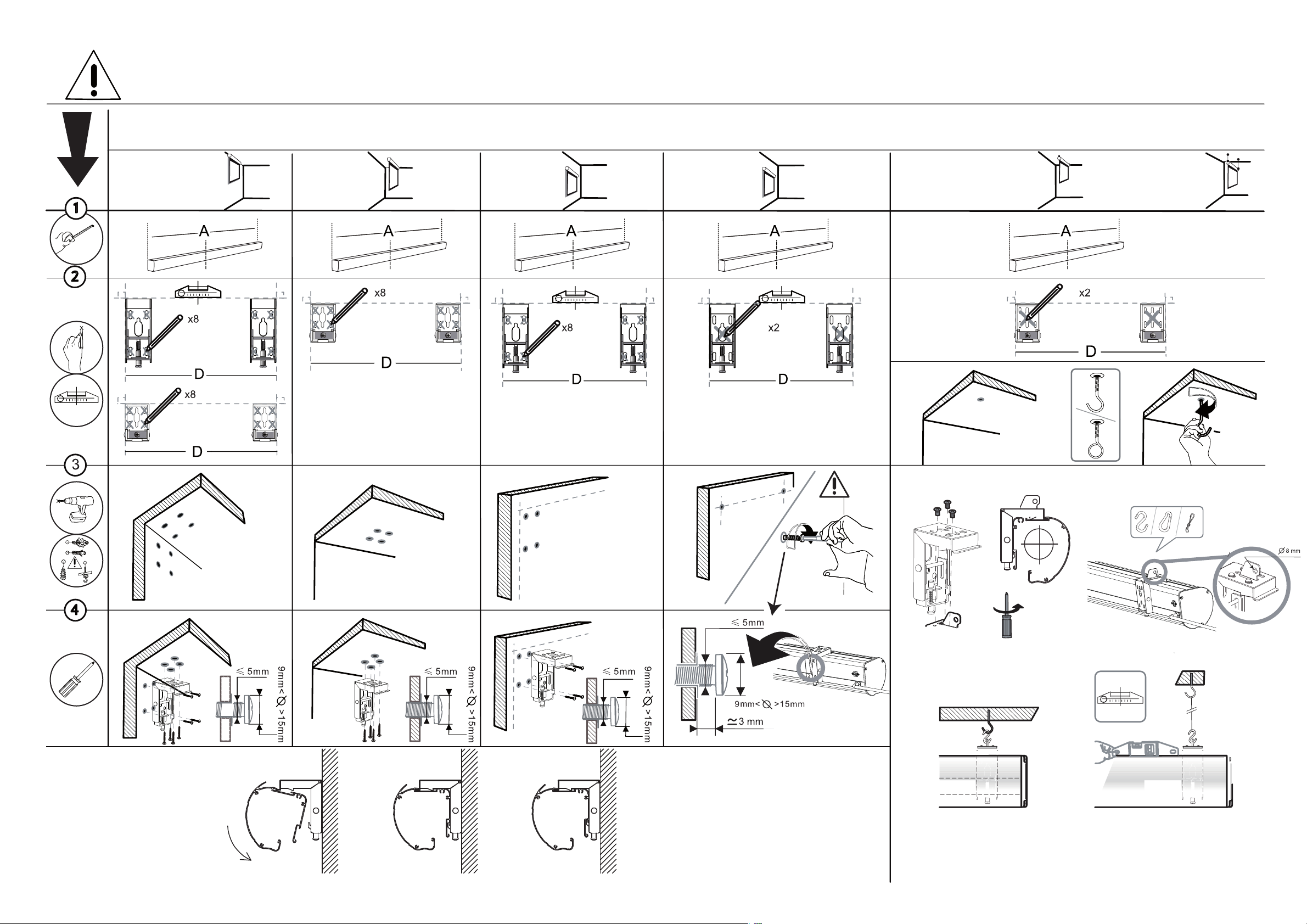

В зависимости от материала поверхности, на которую устанавливается экран, подберите подходящий крепеж. Используйте анкерный
крепеж для бетонных стен и шурупы-болты для деревянных поверхностей. Убедитесь, что материал установки экрана может
выдержать его вес.
+
Page 4
, ,

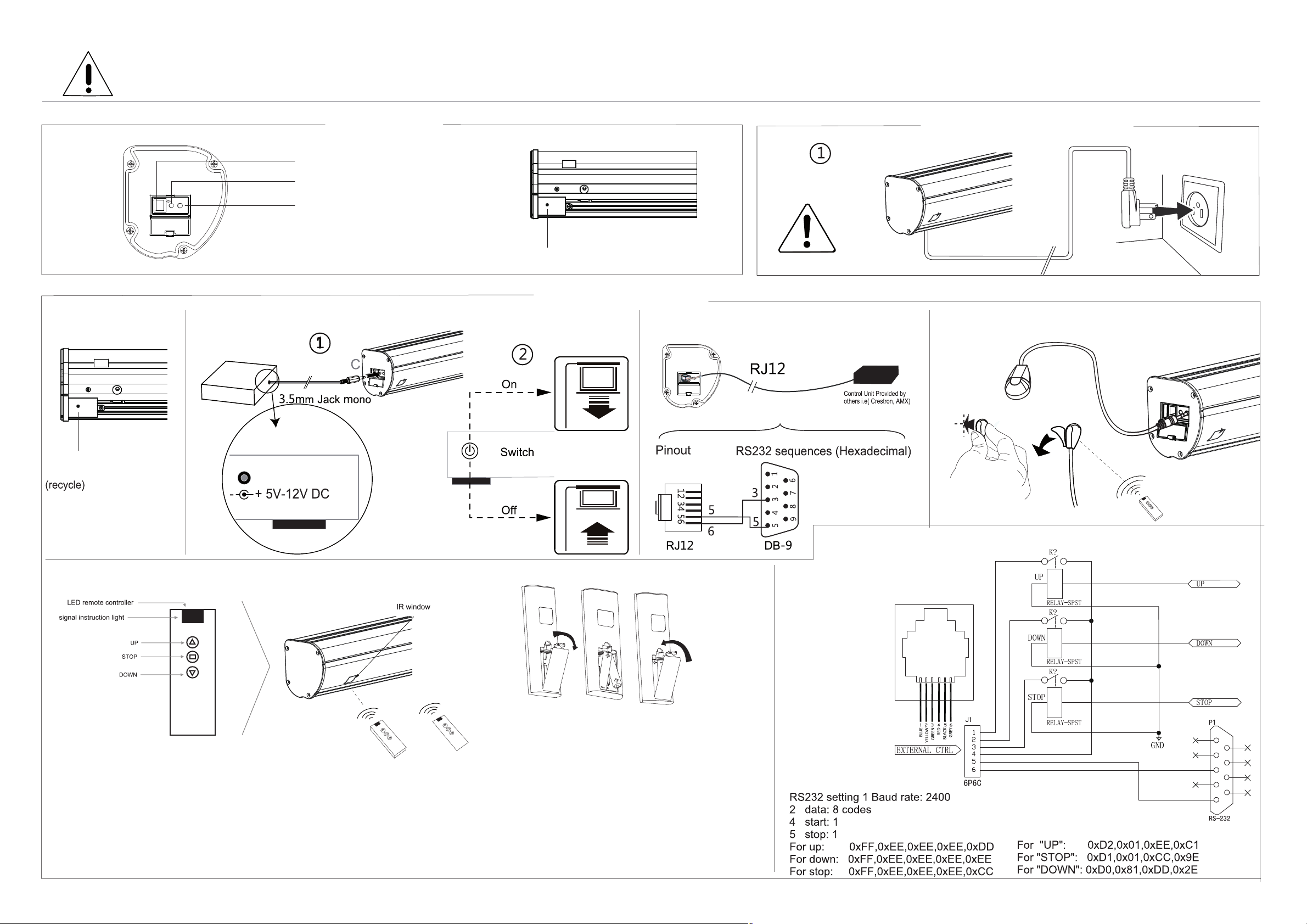

EXTCTRL
TRIG EXTIR
RS232, ,
12
()
(RS232)
EXTCTRL
TRIG EXTIR
/
- 8 ()/ 30 ()
- , -
-
- ,
- ,
- ,
RS232
RS232
Page 5
RADIANCE CONTROL
− Уникальная технология отражения внешней
засветки для качественного проецирования
даже в помещениях с включенным светом или
незашторенными окнами;
− Формат 16:9, 16:10, 2.35:1;
− Черная кайма по периметру;
− Вал более широкого диаметра помогает
поддерживать идеальную ровность полотна;
− Специальный комплект креплений в комплекте
обеспечивает легкий монтаж;
− Возможность монтаж на стену или потолок;
− Бесшумный и надежный мотор;
− В комплект входит инфракрасная система
дистанционного управления;
− Триггерная система обеспечивает связь между
проектором и экраном;
− Выпускается с полотном Radiance 0.8;
− Коэффициент отражения 0.8;
Доступные размеры
минимальная ширина:
максимальная ширина:
Radiance 0.8
Черное полотно прямой проекции Radiance 0.8 обеспечивает коэффициент отражения 0.8, совместимо с проекцией разрешения 4К. Поглощает внешний свет, что позволяет достичь яркого и четкого изображения в условиях
неконтролируемого окружающего освещения. Подходит для стандартного и длиннофокусного проецирования.
Устойчивость к огню
Возможность мыть
182 см
361 см
RADIANCE CONTROL - моторизованный экран c функцией блокировки
внешней засветки для крепления на стену ил потолок. Полотно прямой
проекции Radiance 0.8 обеспечивает коэффициент отражения 0.8, совместимо с проекцией разрешения 4К. Позволяет достичь идеального изображения даже в помещении с высоким уровнем внешнего освещения.
− Совместим со всеми стандартными моделями
проекторов.
34
Устойчивость к плесени
Угол обзора 170°
Radiance 0.8
Угол обзора 170°
Усиление 0.8
*Не рекомендуется использование данных экранов с короткофокусными проекторами.
Page 6
RADIANCE CONTROL
Формат
Код
продукта

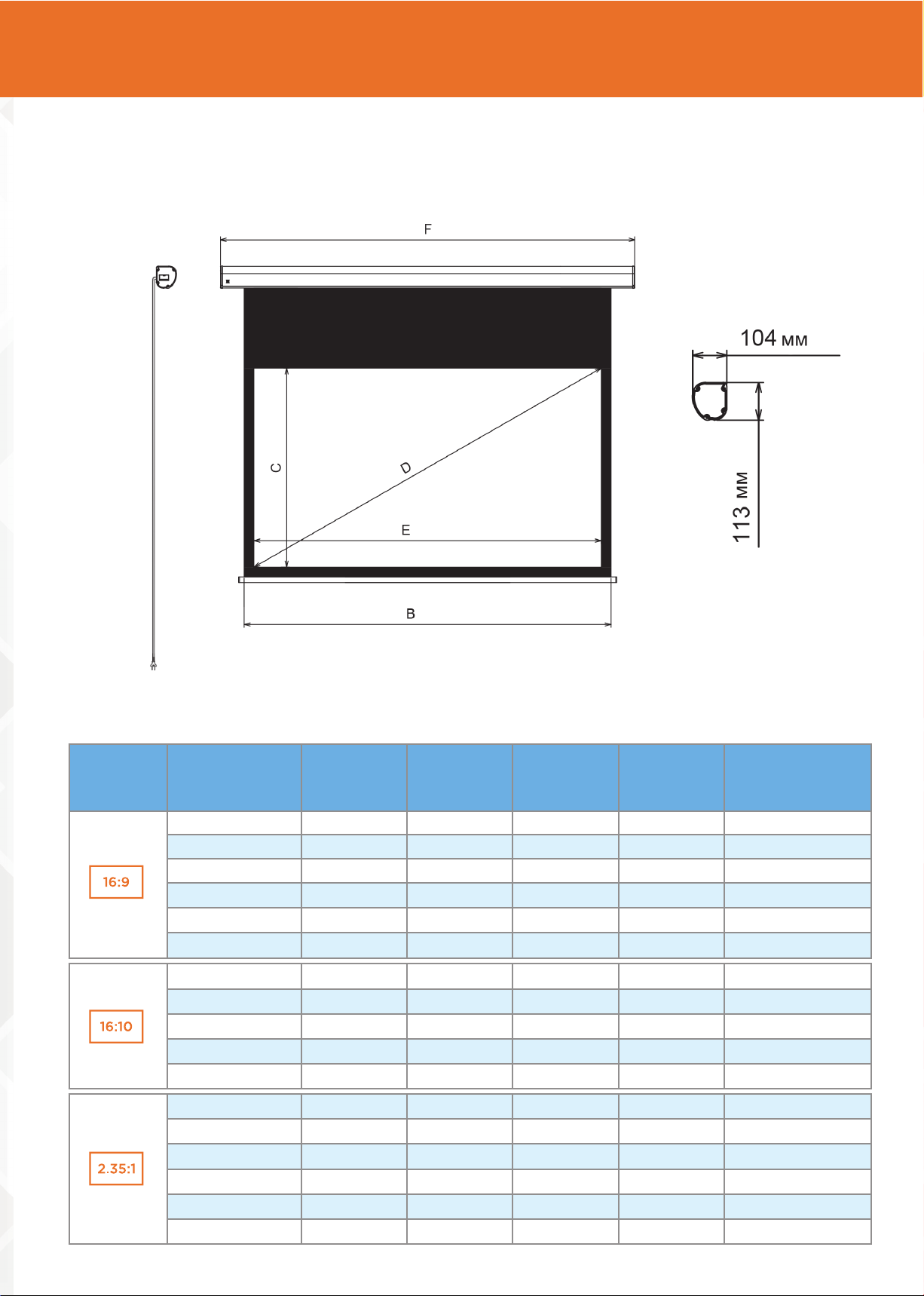

Общий
размер
(AxB, см)
Рабочая
область
(CxE, см)
Диагональ ра-
бочей
области D
(см/дюймы)
Черная
кайма по
периметру
(G, см)
Габариты
корпуса
(ШхВхД, мм)
LRC-100101 145х187 100x177 203/80 5/5/40 104х113х2114
LRC-100102 160х213 115x203 234/92 5/5/40 104х113х2373
LRC-100103 170х231 125x221 254/100 5/5/40 104х113х2557
LRC-100104 177х244 132x234 269/106 5/5/40 104х113х2683
LRC-100105 184х254 137x244 279/110 5/5/40 104х113х2778
LRC-100106 192х271 147x261 300/118 5/5/40 104х113х2955
LRC-100107 153х182 108x172 203/80 5/5/40 104х113х2067
LRC-100108 172х213 127x203 236/93 5/5/40 104х113х2373
LRC-100109 180х225 135x215 254/100 5/5/40 104х113х2557
LRC-100110 188х238 143x228 269/106 5/5/40 104х113х2626
LRC-100111 193х247 148x237 279/110 5/5/40 104х113х2714
LRC-100112 148х251 103x241 262/103 5/5/40 104х113х2750
LRC-100113 160х279 115x269 292/115 5/5/40 104х113х3030
LRC-100114 170х302 125x292 318/125 5/5/40 104х113х3264
LRC-100115 175х314 130x304 330/130 5/5/40 104х113х3381
LRC-100116 184х337 139x327 356/140 5/5/40 104х113х3615
LRC-100117 194х361 149x351 381/150 5/5/40 104х113х3849
35
