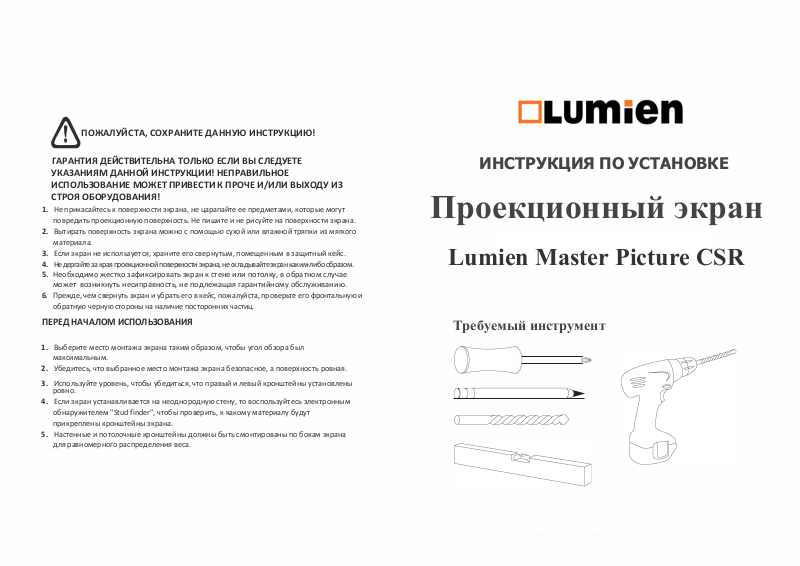

ПОЖАЛУЙСТА, СОХРАНИТЕ ДАННУЮ ИНСТРУКЦИЮ!
ГАРАНТИЯ ДЕЙСТВИТЕЛЬНА ТОЛЬКО ЕСЛИ ВЫ СЛЕДУЕТЕ
УКАЗАНИЯМ ДАННОЙ ИНСТРУКЦИИ! НЕПРАВИЛЬНОЕ
ИСПОЛЬЗОВАНИЕ МОЖЕТ ПРИВЕСТИ К ПРОЧЕ И/ИЛИ ВЫХОДУ ИЗ
СТРОЯ ОБОРУДОВАНИЯ!
1.
Не прикасайтесь к поверхности экрана, не царапайте ее предметами, которые могут
повредить проекционную поверхность. Не пишите и не рисуйте на поверхности экрана.
2.
Вытирать поверхность экрана можно с помощью сухой или влажной тряпки из мягкого
материала.
3.
Если экран не используется, храните его свернутым, помещенным в защитный кейс.
4.
Не дергайте за края проекционной поверхности экрана, не складывайте экран каким-либо образом.
5.
Необходимо жестко зафиксировать экран к стене или потолку, в обратном случае
может возникнуть несиправность, не подлежащая гарантийному обслуживанию.
6
.
Прежде, чем свернуть экран и убрать его в кейс, пожалуйста, проверьте его фронтальную и
обратную черную стороны на наличие посторонних частиц.
ПЕРЕД НАЧАЛОМ ИСПОЛЬЗОВАНИЯ
1.
Выберите место монтажа экрана таким образом, чтобы угол обзора был
максимальным.
2.
Убедитесь, что выбранное место монтажа экрана безопасное, а поверхность ровная.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Проекционный экран
%username%
Lumien Master Picture CSR
Требуемый инструмент
3.
Используйте уровень, чтобы убедиться, что правый и левый кронштейны установлены
ровно.
4.
Если экран устанавливается на неоднородную стену, то воспользуйтесь электронным
обнаружителем "Stud finder", чтобы проверить, к какому материалу будут
прикреплены кронштейны экрана.
5.
Настенные и потолочные кронштейны должны быть смонтированы по бокам экрана
для равномерного распределения веса.
Page 2
В зависимости от типа материала поверхности, на которую устанавливается экран,
требуется подобрать нужный крепеж для инсталляции экрана. Используйте анкерный
крепеж для бетонных стен и шурупы-болты для деревянных поверхностей.
Рекомедуется для
Стена
Потолок
1
�
�
стена
Потолок
Рекомендуется для
инсталляций с жестким закреплением
Потолок
Стена
обычных инсталляций
Подвесной
1
1
1
I 1
D
1
ь
1
1
.
х2
�,
1
Потолок
Стена
1
6
1
1
D
Потолок
-
5мм
5mm
Чтобы опустить экран, легко потяните его за ручку в нижней
части до нужного положения. Блокировочный механизм
зафиксирует экран в текущей позиции, как только вы
перестанете тянуть.
�
5мм
�
9мм< >15мм
�З
мм
-
о
Чтобы свернуть экран, потяните его вниз приблизительно на 1см. После
этого возвратный механизм свернет экран автоматически.
Page 3
MASTER PICTURE CSR
− Конструкция классического четырехугольного
корпуса обеспечивает долговечную и плавную
работу подпружиненного вала;
− Система CSR позволяет плавно сворачивать и
разворачивать полотно, а также легко регулировать
высоту;
− Черная кайма по периметрудля улучшения
восприятия яркости изображения;
− Экраны формата 16:9 и 16:10 имеют сверху
дополнительную черную полосу шириной 23-70 см
в зависимости от размеров модели для достижения
идеальной высоты просмотра;
− Классический прочный четырехугольный корпус ;
− Монтаж на стену или на потолок;
− Выпускается с полотном Matte White FiberGlass.
Доступные размеры
минимальная ширина:
максимальная ширина:
Matte White FiberGlass
Универсальное полотно с белой матовой поверхностью на основе стекловолокна с покрытием ПВХ. Слой из переплетенного стекловолокна обеспечивает абсолютно ровную поверхность и долговечность, защищая полотно
от деформации при температурных колебаниях. Равномерное распределение света исключает появление горячих
пятен и изменение цвета.
Устойчивость к огню
Возможность мыть
151 см
276 см
MASTER PICTURE CSR - экран с ручным управлением Lumien Master Picture
CSR оснащен механизмом плавного и управляемого возврата Controlled
Screen Return (CSR). Данный механизм позволяет останавливать полотно
на любой требуемой высоте.
Устойчивость к плесени
18
Угол обзора 160°
Matte White FiberGlass
Угол обзора 160°
Усиление 1
*Не рекомендуется использование данных экранов с короткофокусными проекторами.
Page 4
MASTER PICTURE CSR
Формат
Код
продукта
Общий
размер
(AxB, см)
Рабочая
область
(CxE, см)
Диагональ ра-
бочей
области D
(см/дюймы)
Черная
кайма по
периметру
(G, см)
Габариты
корпуса
(ШхВхД, мм)
LMP-100115CSR 165х157 152х152 216/85 2,5/5/8 72х72х1679
LMP-100116CSR 191х183 178х178 251/99 2,5/5/8 72х72х1939
LMP-100117CSR 216х208 203х203 302/119 5/5/8 72х72х2239
LMP-100118CSR 247х239 234х234 345/136 4,7/5/8 72х72х2543
LMP-100101CSR 123х151 110x146 183/72" 2,5/5/8 72х72х1619
LMP-100102CSR 141х176 128х170 213/84" 3/5/8 72х72х1874
LMP-100103CSR 165х213 152х203 254/100" 5/5/8 72х72х2239
LMP-100104CSR 189х244 176х234 305/120" 4,7/5/8 72х72х2543
LMP-100105CSR 169х176 96х170 196/77" 3/5/70 72х72х1874
LMP-100106CSR 170х213 115х203 233/92" 5/5/52 72х72х2239
LMP-100107CSR 197х231 125х221 254/100" 5/5/67 72х72х2423
LMP-100108CSR 197х244 132х234 269/106" 4,7/5/60 72х72х2543
LMP-100109CSR 195х276 150х266 305/120" 5/5/40 72х72х2918
LMP-100110CSR 172х176 107х170 200/79" 3/5/60 72х72х1873
LMP-100111CSR 172х213 127х203 236/93" 5/5/40 72х72х2239
LMP-100112CSR 197х231 139х221 262/103" 5/5/53 72х72х2423
LMP-100113CSR 196х244 146х234 277/109 4,7/5/45 72х72х266
LMP-100114CSR 194х276 166х266 312/123 5/5/23 78х78х2918
