Lumien Master Fold User guide

ИНСТРУКЦИЯ ПО

ИСПОЛЬЗОВАНИЮ

Master Fold

Мобильный Экран
Полотна: Matte White,
Rear Projection, Matte White + Rear Projection

1

Содержание

Вступление…………...…………………………………………………………………………………….3
Меры предосторожности………...…………………………………………………………………...4

Комплект поставки.............................................................................................. 5

Технические характеристики………………………………………………………………………... 5

Монтаж экрана………………….....……………………………………………………………………...…6

Установка полотна.............................................................................................11

Эксплуатация…………………………………………………………………………………………….12
Уход и обслуживание…………...……………………………………………………………………… 12

2

Уважаемый покупатель!

Вы приобрели проекционный экран LUMIEN, и мы благодарим Вас за Ваш выбор.
Продукция, выпускаемая под торговой маркой LUMIEN, cертифицирована
по всем необходимым стандартам качества, изготовлена из экологичных
материалов и подвергается строгому контролю на всех этапах производства.
Для того, чтобы экран прослужил Вам долго и полностью соответствовал
своим эксплуатационным характеристикам, пожалуйста, ознакомьтесь с
данным руководством до начала его использования.

3

Меры предосторожности

Во избежание выхода изделия из строя и преждевременного старения полотна

• не бросайте изделие при транспортировке и хранении;

• не располагайте (не храните) вблизи открытых нагревательных

приборов;

• не допускайте механических повреждений полотна;

• при установке и свертывании экрана соблюдайте последовательность

действий согласно инструкции;

• по возможности не эксплуатируйте экран в пыльных, задымленных

помещениях;

• не подвергайте полотно экрана длительному воздействию прямых

солнечных лучей и не располагайте его вблизи источников тепла;

• не используйте для мытья экранов моющие абразивные порошки,

химически активные растворы кислот и щелочей, растворители;

• не рекомендуется хранение экрана при температуре ниже 0°С.

Перед установкой экрана внимательно
прочитайте данную инструкцию

!

4

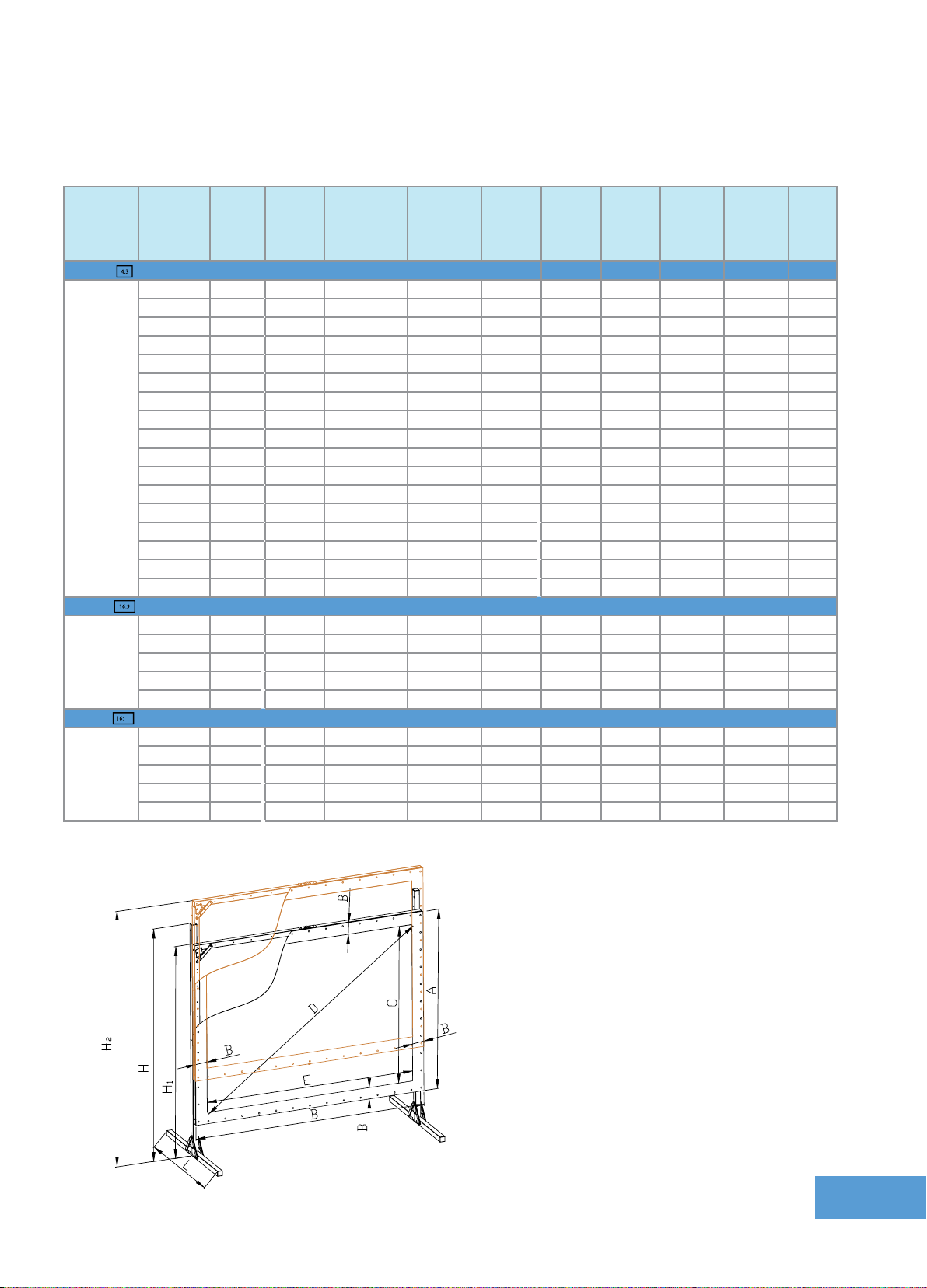

Технические характеристики

Формат

Формат

Формат

Диагональ

Код

продукта

LMF 100101 168x219 152x203 254/100 8 M W 198 278 218 84 14,7

LMF 100102 199x260 183x244 305/120 8 M W 236 316 240 94 16,7

LMF 100103 245x321 229x305 381/150 8 M W 268 348 250 114 23,6

LMF 100104 290x382 274x366 457/180 8 M W 333 413 292 144 31,3

LMF 100105 321x422 305x406 508/200 8 M W 349 429 292 144 33,6

LMF 100106 400x526 381x508 635/250 9 M W 432 492 405 126 47,2

LMF 100107 476x628 457x610 762/300 9 M W 551 611 600 156 58,6

LMF 100108 168x219 152x203 254/100 8 R P 198 278 240 84 14,4

LMF 100109 199x260 183x244 305/120 8 R P 236 316 250 94 16,3

LMF 100110 245x321 229x305 381/150 8 R P 268 348 292 114 22,4

LMF 100111 290x382 274x366 457/180 8 R P 333 413 292 144 30,4

LMF 100112 321x422 305x406 508/200 8 R P 349 429 292 144 32,5

LMF 100113 168x219 152x203 254/100 8 M W + R P 198 278 218 84 16,9

LMF 100114 199x260 183x244 305/120 8 M W + R P 236 316 240 94 19,4

LMF 100115 245x321 229x305 381/150 8 M W + R P 268 348 250 114 26,9

LMF 100116 290x382 274x366 457/180 8 M W + R P 333 413 292 144 36,5

LMF 100117 321x422 305x406 508/200 8 M W + R P 349 429 292 144 39,7

LMF 100118 141x237 125x237 254/100 8 M W 182 270 218 84 14,7

LMF 100119 165x282 149x266 305/120 8 M W 219 299 240 94 16,7

LMF 100120 203x348 187x332 381/150 8 M W 247 327 250 114 23,6

LMF 100121 240x415 224x399 457/180 8 M W 268 348 292 144 31,3

LMF 100122 266x461 249x443 508/200 9 M W 285 365 315 108 33,6

10

LMF 100124 151x231 135x215 254/100 8 M W 185 265 218 84 14,7

LMF 100125 178x275 162x259 305/120 8 M W 210 290 240 94 16,7

LMF 100126 218x339 202x323 381/150 8 M W 235 315 250 114 23,6

LMF 100127 258x404 242x388 457/180 8 M W 275 355 292 144 31,3

LMF 100128 287x449 269x431 508/200 9 M W 317 397 315 108 33,6

Общий

размер,

AxB,см

Рабочая
область,

СхЕ, см

рабочей

поверхности

D, см/

дюймы

Черная

кайма по

периметру,

см Полотно

Миним.

высота
экрана

H1, см

Максим.

высота
экрана

H2, см

Высота

ножки
H3, см

Ширина
ножки L,

cm Вес, кг

Комплект поставки:

1. Рама 1шт.

2. T-образная ножка 2шт.

3. АТ-опора 2шт. (опционально)

4. SAT-опора 2шт. (опционально)

3

5. Полотно 1шт.

6. Ручной фиксатор 6-32 шт.

7. Инструкция по установке 1шт.

5

Монтаж экранаМонтаж экрана

Рама и “ножки” выполнены из прочных
алюминиевых квадратных трубчатых балок
36х36мм с анодным покрытием. При должной
эксплуатации металлические изделия
прослужат вам долгие годы.

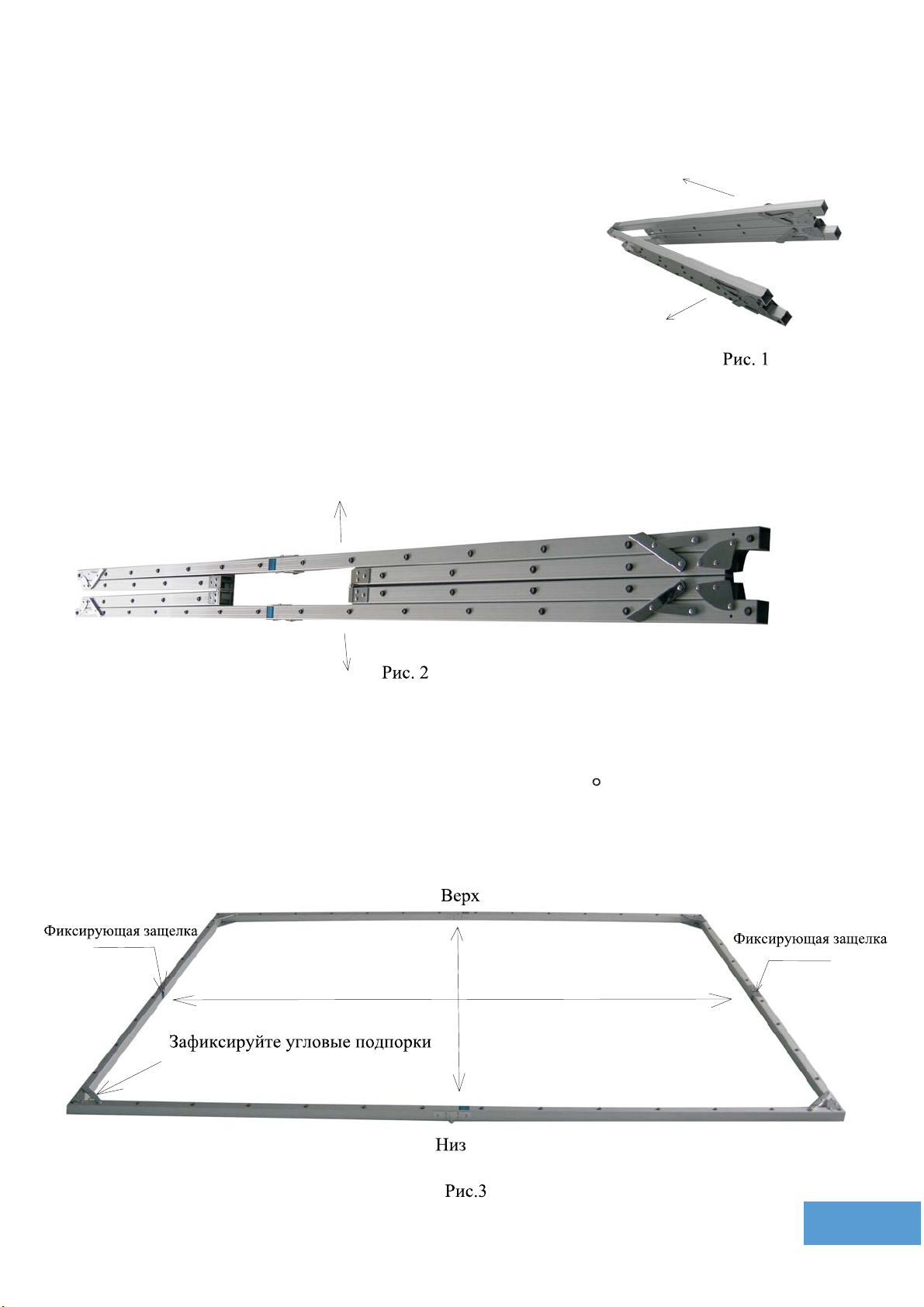

Рама из двух секций

1. Распакуйте раму и установите ее как указано на рисунке 1.

2. Разверните раму в направлениях, указанных на рисунке 1, так, чтобы
рама рарзложилась в одной плоскости, при этом вы услышите звук
срабатывания фиксирующих защелок (Рис. 2).

3.Разверните раму в направлениях, указанных на рисунке 2 пока не
услышите как срабатывают фиксирующие защелки. Зафиксируйте подпорки
п углам рамы, как показано на рисунки 3.

6

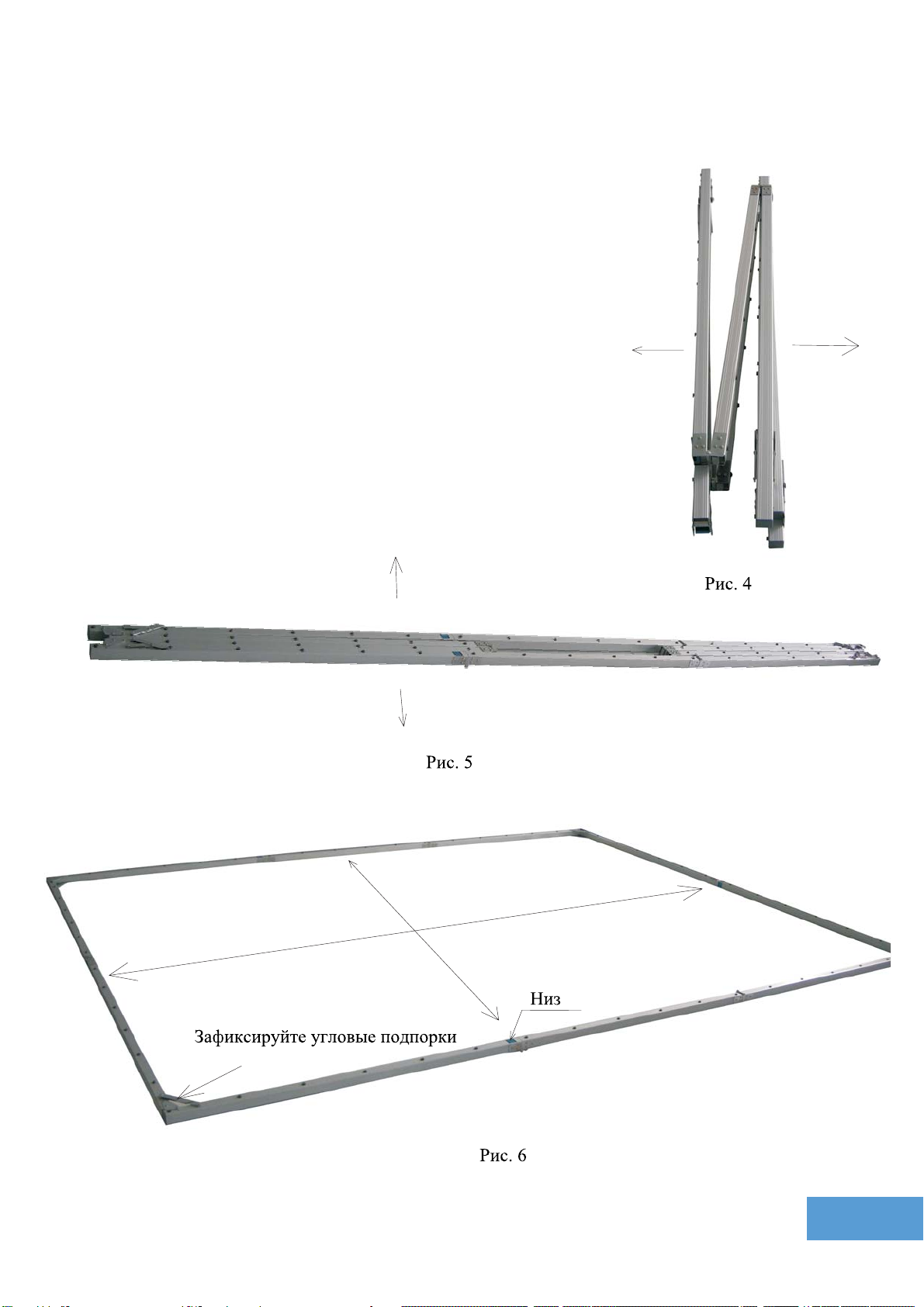

Рама из трех секций

1. Распакуйте раму и расположите ее как указано на
рисунке 4.

2. Разверниту раму в направлениях, указанных на
рисунке 4, так, чтобы рама разложилась в одной
плоскости, при этом вы услышите звук срабатывания
фиксирующих защелок (Рис.5).

3. Разверните раму в направлениях, указанных на
рисунке 5, пока не услышите, как срабатывают
фиксирующие защелки. Зафиксируйте подпорки по
углам рамы как показано на рисунке 6.

7

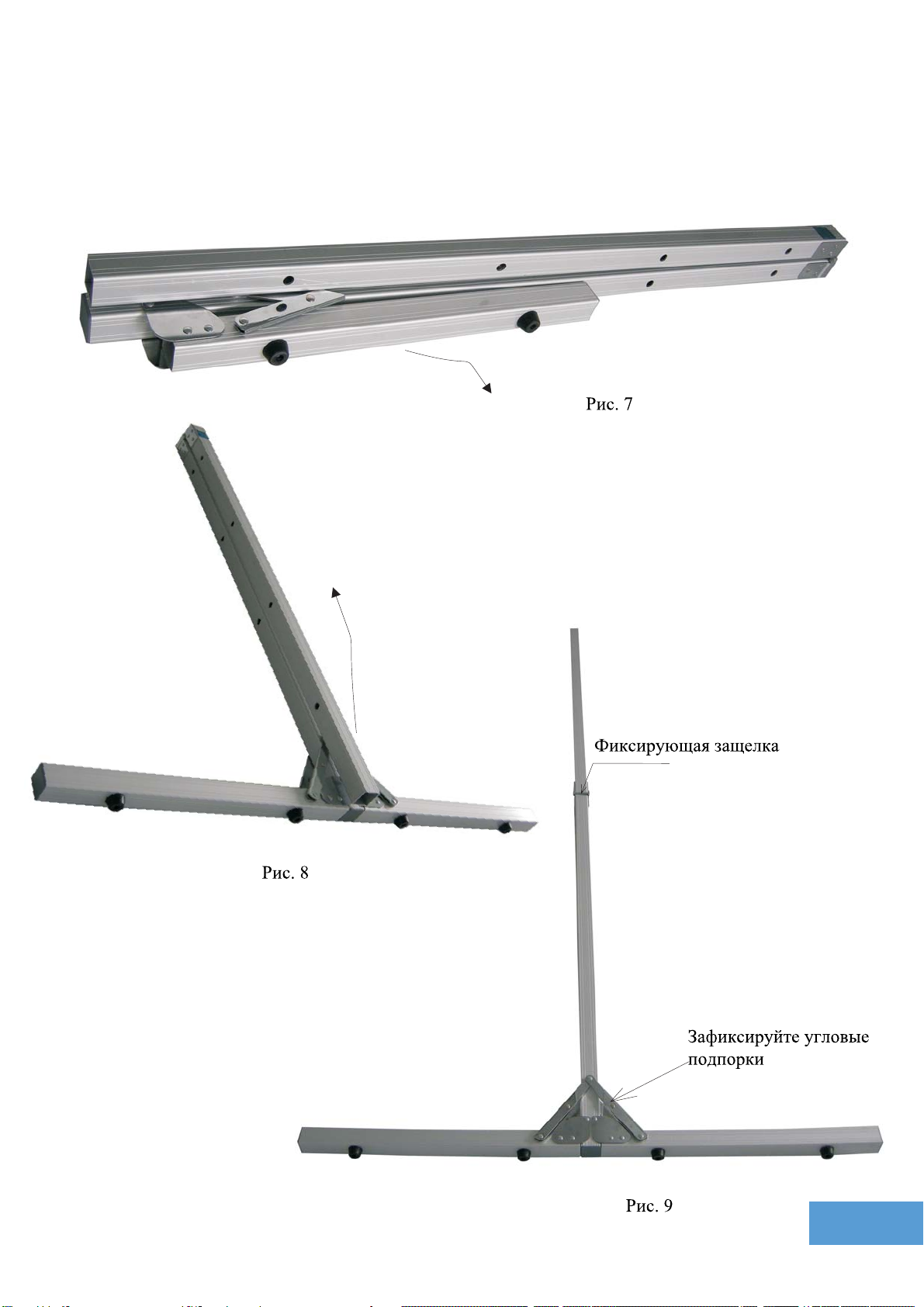

Стандартная T-образная ножка

Распакуйте Т-образную ножку и расположите ее как указано на рисунке 7.

2. Разверните Т-образную ножку
как указано на рисунке 7.
Закрепите четыре подпорки как

3. Разложите Т-образную
ножку, как показано на

указано на рисунке 8.

рисунке 8, пока не услышите,
как сработала фиксирующая
защелка (Рис. 9).

8

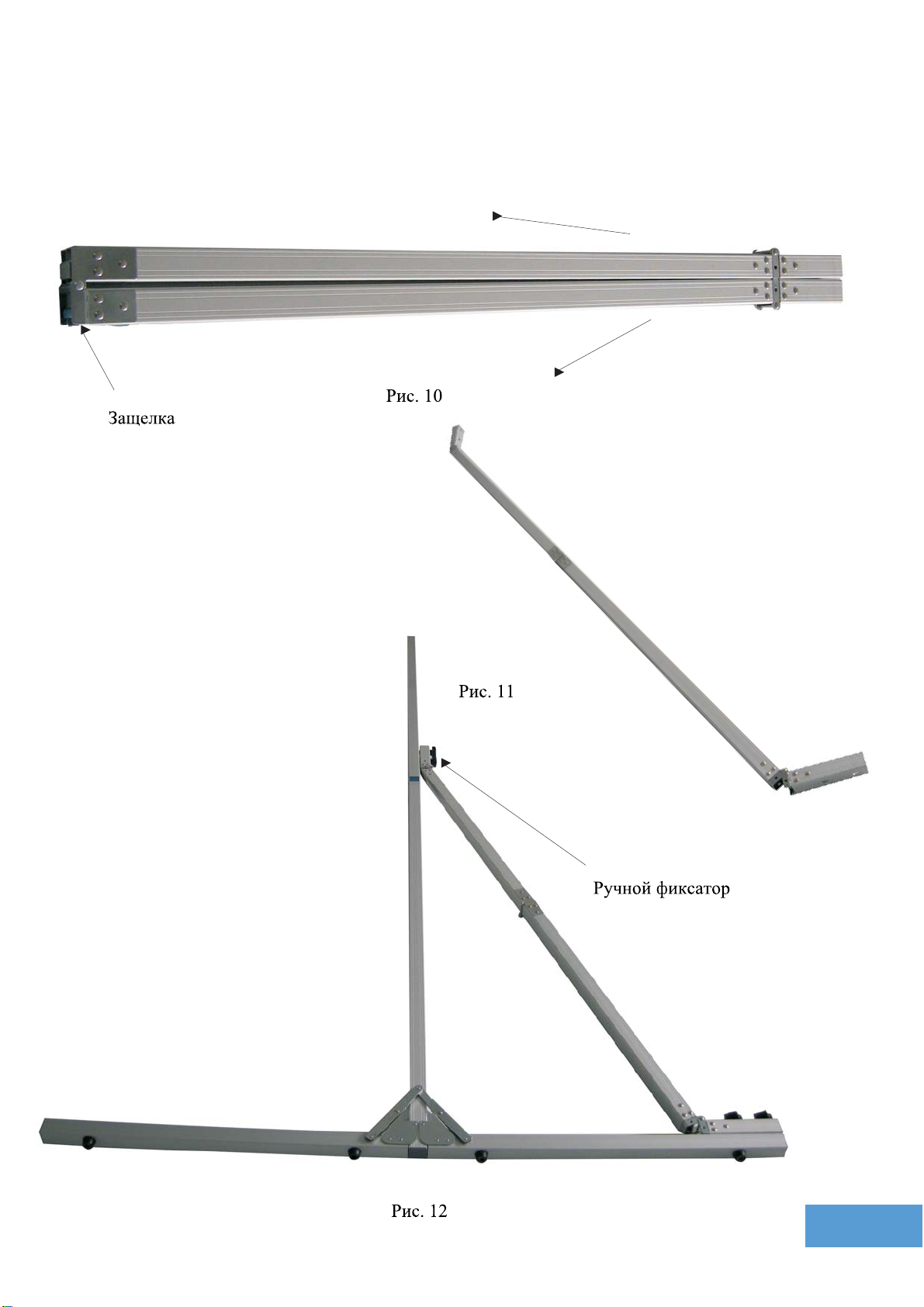

АТ-Опора (Для дополнительной стабилизации для экранов свыше 150

1. Распакуйте АТ-опору и расположите ее как показано на рисунке 10.

2. Разверните Т-образную ножку в
направлениях, указанных на рисунке 10.
По завершении действия (Рисунок 11), вы
услышите звук срабатывающих защелок.

3. Присоедините АТ-опору к Т­образной ножке, используя 4
ручных фиксатора (рисунок 12).
Выполните данную процедуру
с другой ножкой.

9

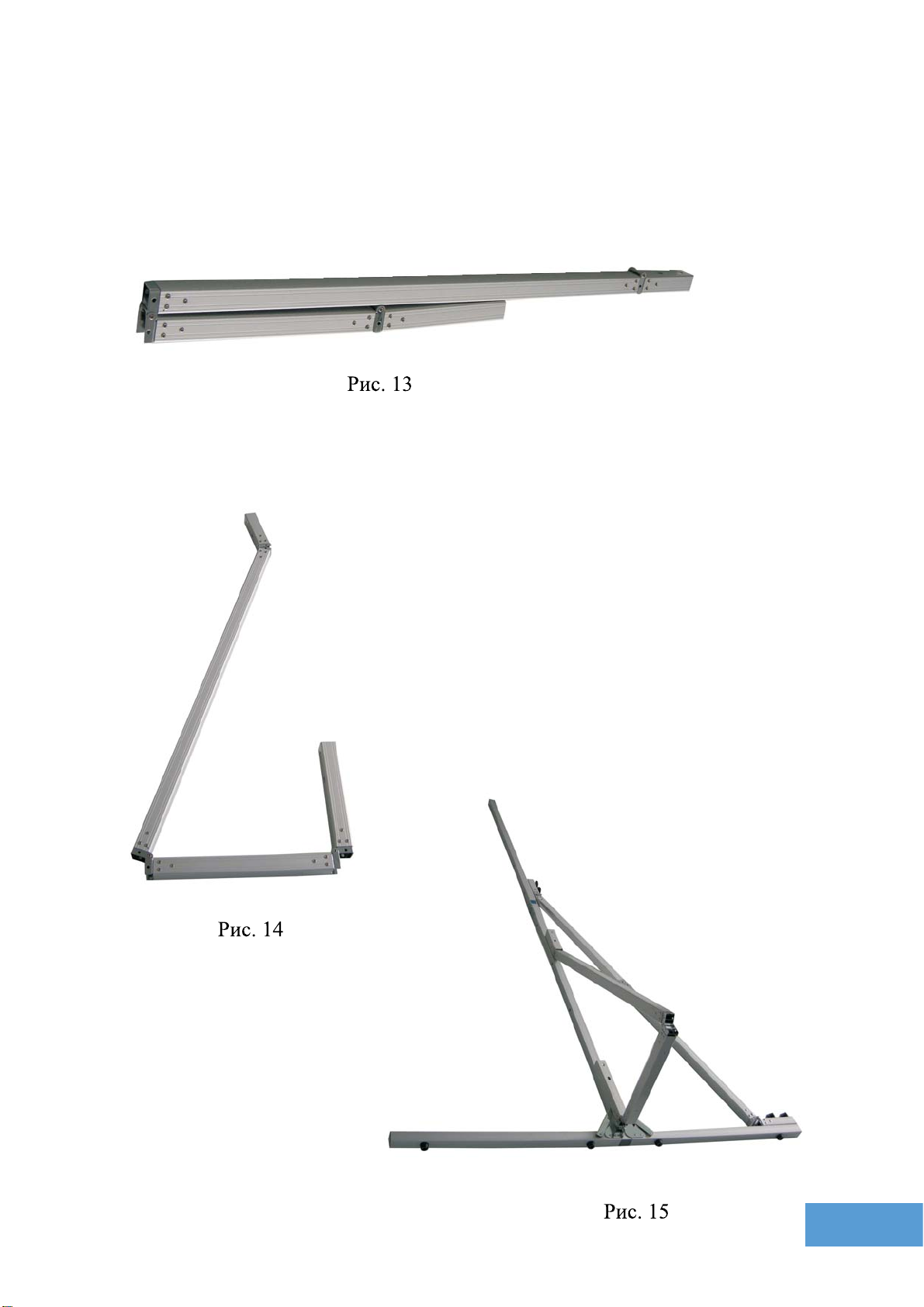

SАT-опора

(для дополнительной стабилизации для экранов свыше 180 дюймов)

1. Распакуйте SAT-опору и расположите ее как указанно на рисунке 13.

2. Разложите SAT-опору как указано
на рисунке 14.

3. Соедините SAT-опору с Т-образной
ножкой, используя ручные фиксаторы
(Рисунок 15). Соберите вторую ножку
экрана по той же схеме.

10

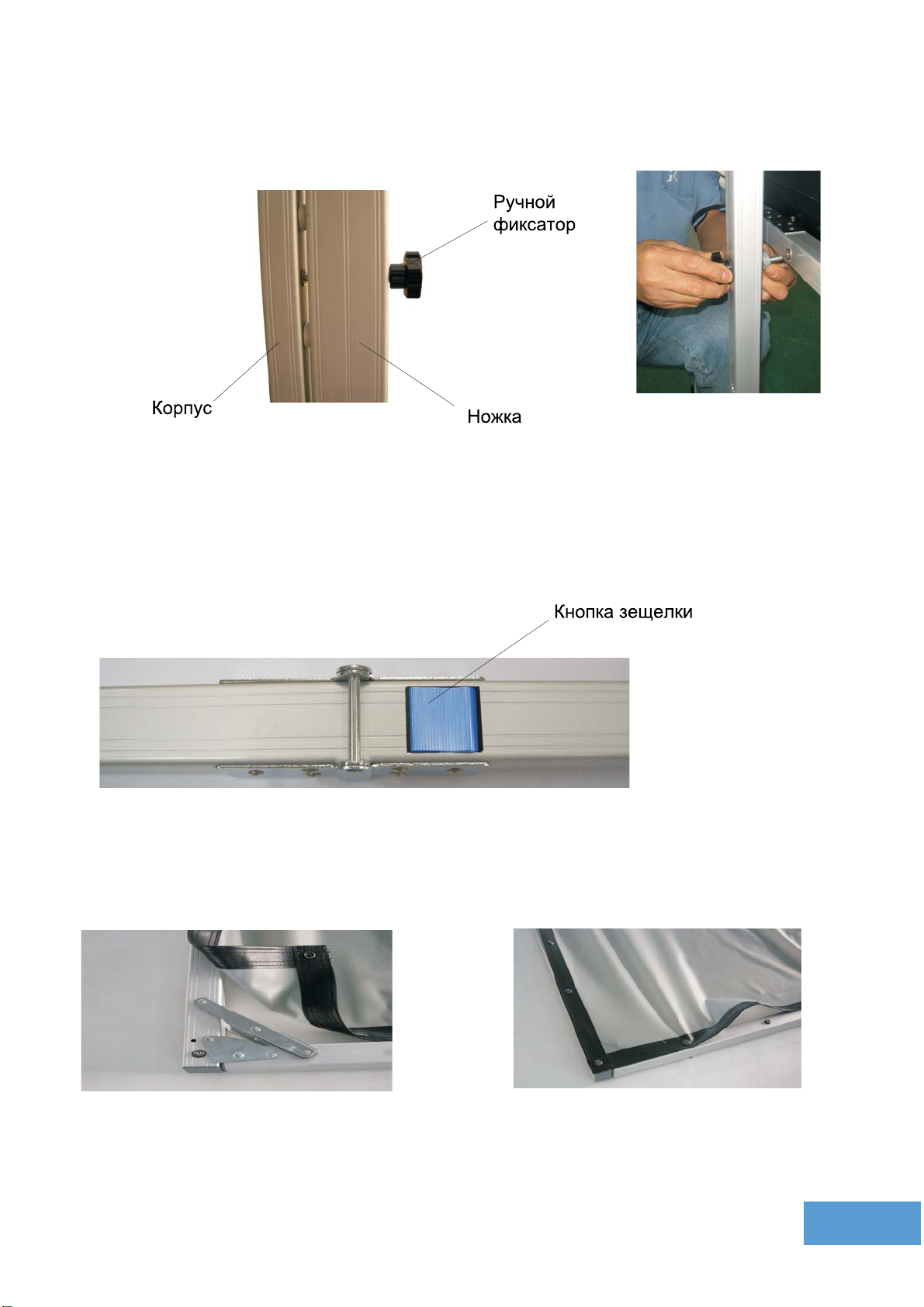

Стабильность корпуса и стойки.

1. Соедините стойки к каждой стороне корпуса экрана, используя как
минимум четыре ручных фиксатора на каждую ножку.

2. Стандартная высота от экрана до пола 112.5см, регулируется в диапазоне
30см (14см в каждую сторону).

3. Чтобы сложить экран, отоприте все четыре угловых подпорки. Нажмите
на конпки автоматических защелок и сложите экран

Установка полотна

1. Соедините углы полотна с углами экрана кнопками. Затем соедините
остальные кнопки по периметру экрана.

Во время натягивания экрана, остерегайтесь контакта полотна с острыми
и твердыми материалами. Пожалуйста, подложите чистую ткань или
бумагу под полотно, чтобы избежать загрязнения.

11

Уход и обслуживание

СКЛАДЫВАНИЕ (УПАКОВКА) ЭКРАНА

Прежде, чем приступить к работе, ознакомьтесь с данными мерами
предосторожности:

1. Не допускайте контакта полотна с крашенными, лакированными,
материалами с пластиковым покрытием в течении длительного времени.

2. Убедитесь, что полотно находится на чистой, плоской поверхности.

Следуйте данным инструкциям:

1. Поместите белый лист бумаги или белую материю на поверхность
полотна, предназначенную для проецирования. Ни в при каких
обстоятельствах не используйте газеты или подобные материалы, т.к.
это может повредить качеству поверхности полотна. Сложите полотно

вдвое, от нижней части полотна к верхней части. Избегайте контакта

поверхности полотна с черной каймой и заклепками.

2. Если материал, после того, как вы его свернули получился более 1 метра
в высоту, то сверните его еще раз, но не забудьте поместить белую ткань
или бумагу между складками.

3. Для полотен, более больших размеров, сложите вдвое еще раз, если

необходимо. Убедитесь, что поверхность.

4. После того, как вы свернули полотно от низа к верху, сложите полотно от

края до края и продолжайте складывать до тех пор, пока габариты полотна

не позволят поместить его в дерматиновый чехол.

Чистка экрана

Поверхность можно очищать следующим образом:
Используя мягкую, чистую, белую тряпочку (желательно 100% хлопок),
смоченную чистой водой, протрите экран. Протирайте в одном
направлении, не используйте круговых движений.
Затем протрите сухой, чистой, белой и мягкой (желательно 100% хлопок)
тряпкой. Для того, чтобы удалить плохо смывающиеся пятна, используйте
денатурированный спирт (метанол и метиловый спирт), следуя той же
процедуре, что приведена, для очистки водой.

Хранение экрана

Храните в сухом помещении при температуре от +10°С до +30°С, исключив
попадание прямых солнечных лучей на изделие.
