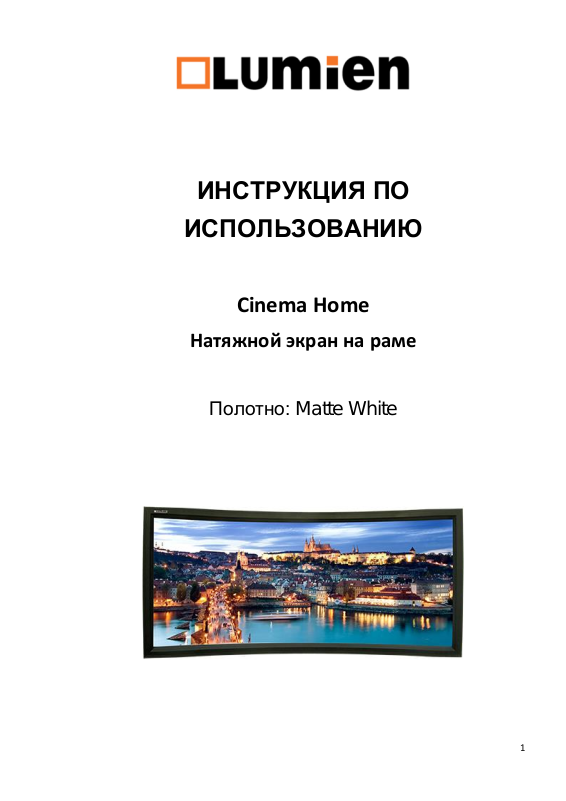

Page 1
ИНСТРУКЦИЯ ПО
ИСПОЛЬЗОВАНИЮ
Cinema Home
Натяжной экран на раме
Полотно: Matte White
1
Page 2
Содержание
Вступление………………………………………………………………………………....3
Меры предосторожности………………………………………………………...…...….4
Технические характеристики…………………………………………………….……...5
Список комплектующих…………………………………………………………………..6
Монтаж экрана……………………………………………………………………………..7
Уход и обслуживание……………………………………………………………………..9
2
Page 3
Уважаемый покупатель!
Вы приобрели проекционный экран LUMIEN, и мы благодарим Вас за Ваш выбор.
Продукция, выпускаемая под торговой маркой LUMIEN, сертифицирована по всем
необходимым стандартам качества, изготовлена из экологичных материалов и
подвергается строгому контролю производства.
Для того, чтобы экран прослужил Вам долго и полностью соответствовал своим
эксплуатационным характеристикам, пожалуйста, ознакомьтесь с данным
руководством до начала его использования.
3
Page 4
Меры предосторожности
Во избежание выхода изделия из строя и преждевременного старения
полотна
не бросайте изделие при транспортировке и хранении;
не располагайте (не храните) вблизи открытых нагревательных приборов;
не допускайте механических повреждений полотна;
при установке и свертывании экрана соблюдайте последовательность
действий согласно инструкции;
по возможности не эксплуатируйте экран в пыльных, задымленных
помещениях;
не подвергайте полотно экрана длительному воздействию прямых
солнечных лучей и не располагайте его вблизи источников тепла – не
используйте для мытья экранов моющие абразивные порошки, химически
активные растворы кислот и щелочей, растворители;
не рекомендуется хранение экрана при температуре ниже 0°С.
4
Page 5

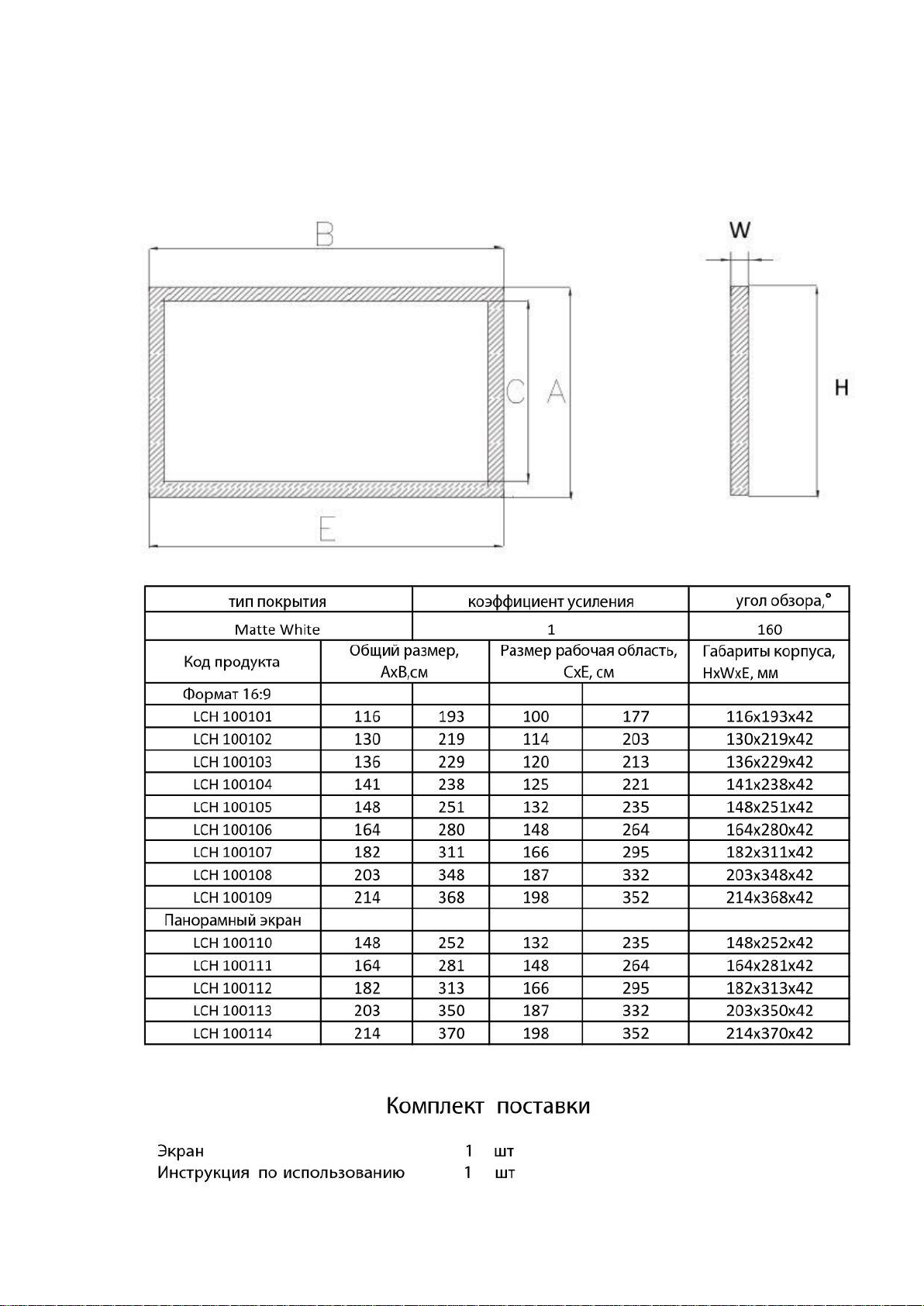

Технические характеристики
5
Page 6
Список комплектующих
Настенное крепление
2-4 шт
Настенное крепление
(для изогнутых экранов)
4 шт
Крючок-защелка
2 шт
Соединитель для рамы
2 шт
Крестовая отвертка
1 шт
Крючок с пружиной
2-6 шт
Болт расширительный
4-8 шт
Пластиковый дюбель
4-8 шт
Уплотнительное
кольцо
32 шт
M5 шуруп
32 шт
Вспомогательная рейка
(поставляется только для экранов
размером более 119”/ 16:9 или
120”/4:3)
Перед установкой проверьте наличие комплектующих
6
Page 7
Монтаж экрана

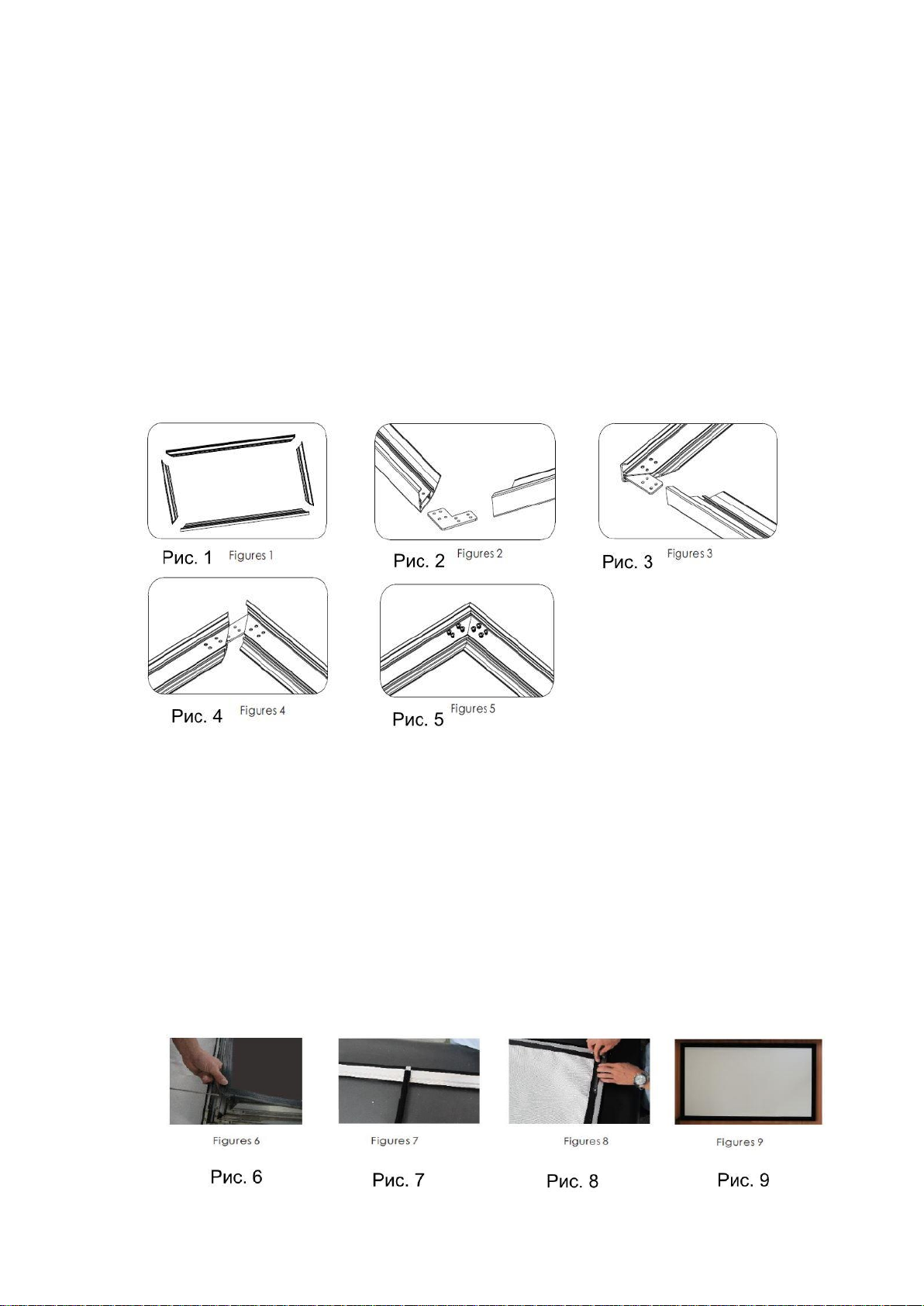

I Сборка рамы
1. Откройте коробку с комплектующими рамы и осторожно достаньте их.
Разложите их на свободном и чистом месте в соответствии с картинкой
1., так, чтобы не повредить вельветовое покрытие на комплектующих.
2. Вставьте соединитель для рамы в алюминиевые комплектующие рамы
как показано на картинке 2 и 3. Скрепите комплектующие рамы и
соедините их шурупами М5 (рис. 4 и 5) при помощи крестовой отвертки.
Убедитесь, что соединители рамы полностью закреплены.
II Установка полотна
1. Распакуйте полотно, поместите его в центр рамы, определите
направление рамы и лицевую сторону полотна.
2. Поочередно вставьте стальные крючки как показано на рис. 6.
3. Если в наличии есть вспомогательная рейка, установите ее как показано
на рис. 7.
4. Сначала закрепите полотно по углам с четырех сторон, потом закрепите
каждую защелку (рис. 8 и 9).
7
Page 8

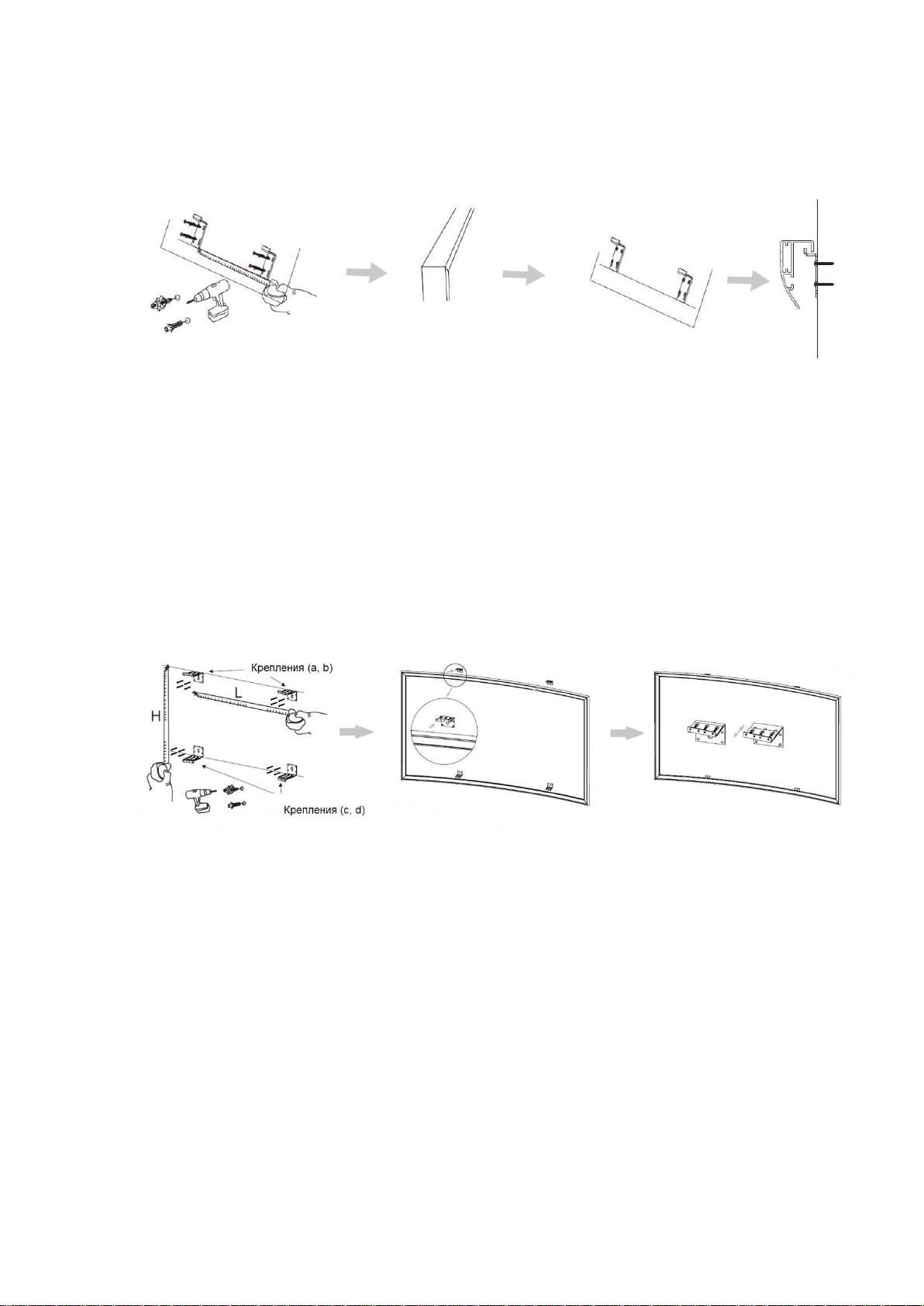

III Установка на стену
А: Установка экрана на прямой раме
1. Сначала определите высоту, на которой будет установлен экран. С
помощью уровня отметьте, где будут установлены настенные крепления
так, чтобы они находились строго на одной высоте. Установите
настенные крепления и убедитесь, что они надежно зафиксированы и
прочны.
2. Аккуратно установите экран на настенные крепления.
B: Установка экрана на изогнутой раме
1. Сначала определите нужное расположение двух верхних креплений (a,b)
согласно высоте устанавливаемого экрана. Определите расстояние
между двумя креплениями (L). Они должны быть расположены на одной
высоте и на одном уровне (рекомендуемое расстояние от крепления до
ближайшего края рамы должно быть от 30 до 80 см в зависимости от
размера экрана). Затем определите расположение нижних креплений
(c,d) основываясь на расстоянии H (H = Высота рамы экрана – 5,5 см).
Затем прикрепите нижние крепления к стене. Убедитесь, что они
находятся на одном уровне по вертикали с верхними креплениями.
2. Повесьте экран на верхние крепления. Отрегулируйте положение
экрана.
3. Чтобы отрегулировать положение экрана, вы можете ослабить шурупы
на креплениях, затем сместить экран в нужное положение и затянуть
шурупы.
8
Page 9

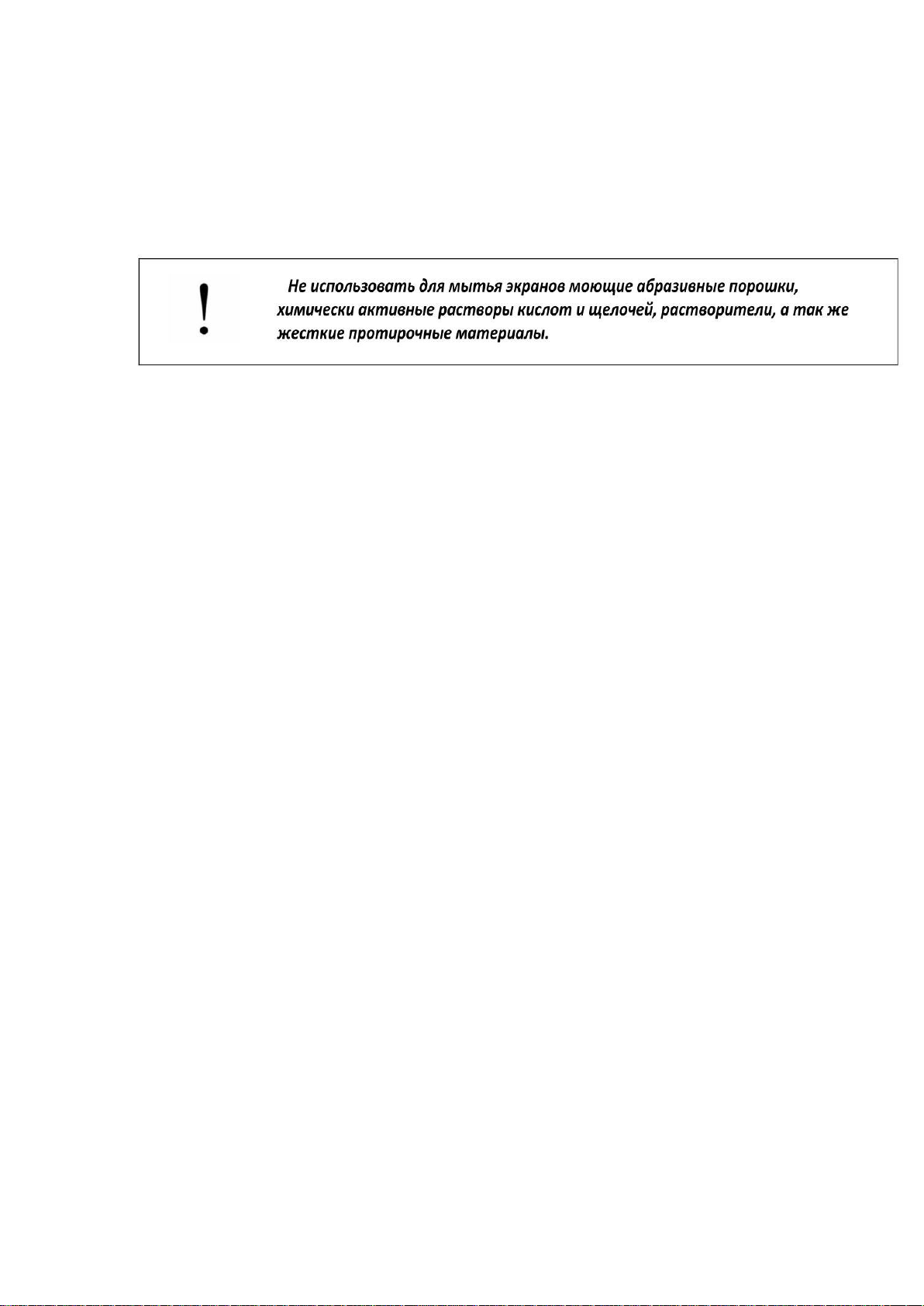

Уход и обслуживание
Уход за полотном экрана
Экраны с типом покрытия полотен Matte White допускается мыть с помощью
влажной губки, смоченной в слабом мыльном растворе.
Хранение экрана
Храните в сухом помещении при температуре от +10°С до +30°С, исключив
попадание прямых солнечных лучей на изделие.
9
