www.lumberg.com 05/2008
RCA-Steckverbinder nach JEITA RC-5231
RCA connectors according to JEITA RC-5231
Connecteurs RCA suivant JEITA RC-5231
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
STO 2
STO 2
STO 2

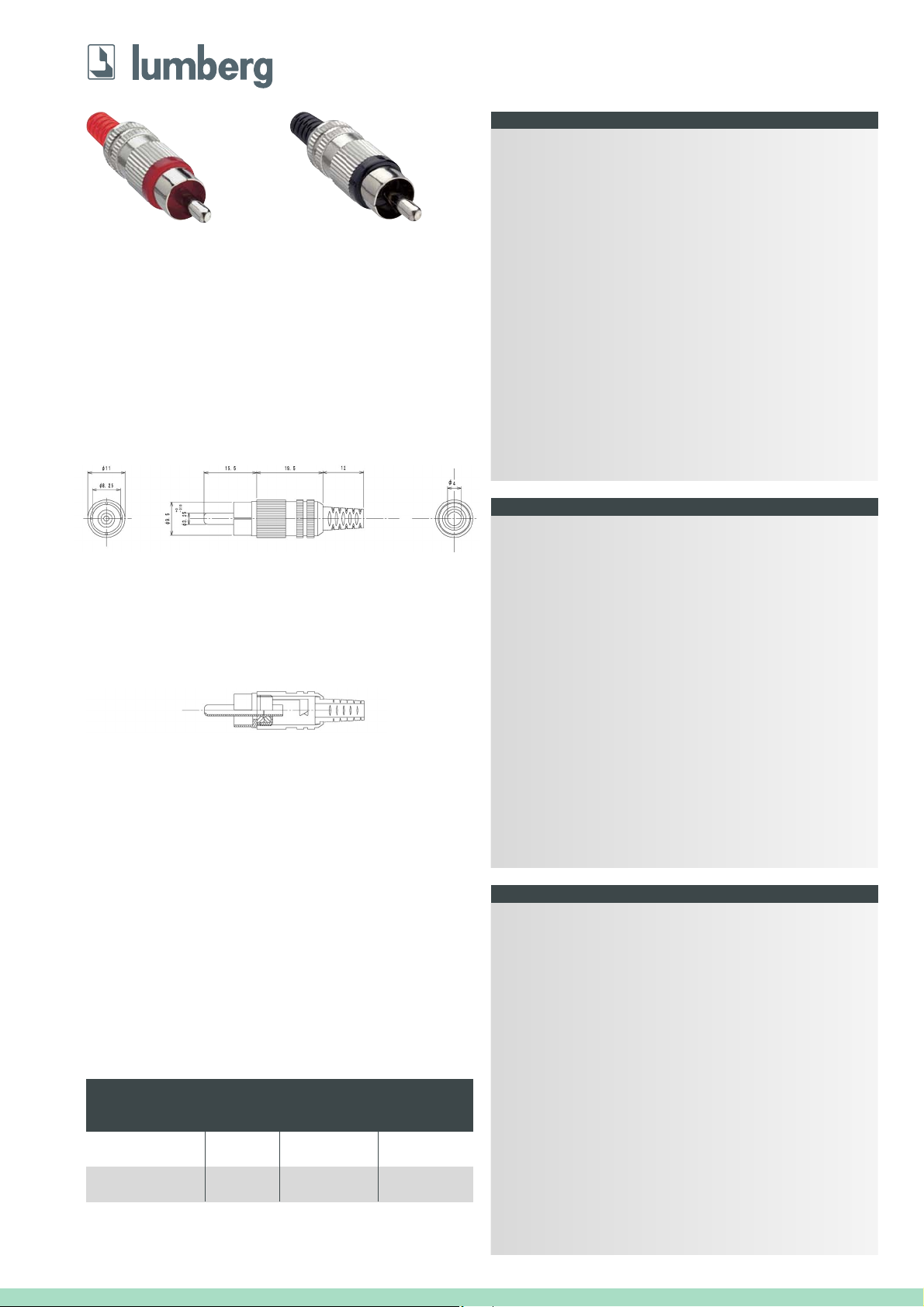

RCA-Stecker nach JEITA RC-5231, gerade Ausführung, mit
Metallgehäuse, Knickschutz und Lötanschlüssen
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger Bakelit
Kontakt CuZn, vernickelt
Gehäuse CuZn, vernickelt
Knickschutz PVC
3. Mechanische Daten
Steckzyklen ≥ 5000
Kontaktierung mit RCA-Kupplungen BTO, BTOR, KTO,
WBTOR, XKTO
4. Elektrische Daten
Bemessungsstrom 2 A
Bemessungspannung 34 V AC/DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
RCA plug acc. to JEITA RC-5231, straight version, with
metal housing, bend protection and solder terminals
1. Temperature range -20 °C/+70 °C
2. Materials
Body Bakelite
Contact CuZn, nickeled
Housing CuZn, nickeled
Bend protection PVC
3. Mechanical data
Mating cycles ≥ 5000
Mating with RCA sockets BTO, BTOR, KTO,
WBTOR, XKTO
4. Electrical data
Rated current 2 A
Rated voltage 34 V AC/DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
Connecteur mâle RCA suivant JEITA RC-5231, version droite,
avec boîtier métallique, protection contre pliage et connexion par soudure
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant Bakélite
Contact CuZn, nickelé
Housing CuZn, nickelé
Protection contre pliage PVC
3. Caractéristiques mécaniques
Nombre de manœuvres ≥ 5000
Raccordement avec connecteurs femelles RCA BTO,
BTOR, KTO, WBTOR, XKTO
4. Caractéristiques électriques
Courant assigné 2 A
Tension assignée 34 V AC/DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
Bestellbezeichnung Farbe Polzahl Verpackungseinheit
Designation Color Poles Package unit
Désignation Couleur Pôles Unité d’emballage
rot
STO 2 ROT
red 2 100
rouge
schwarz
STO 2 SCHWARZ
black 2 100
noir
