Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
www.lumberg.com 03/2007
KLS 3
KLS 3
KLS 3
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
KLS 3 3 50

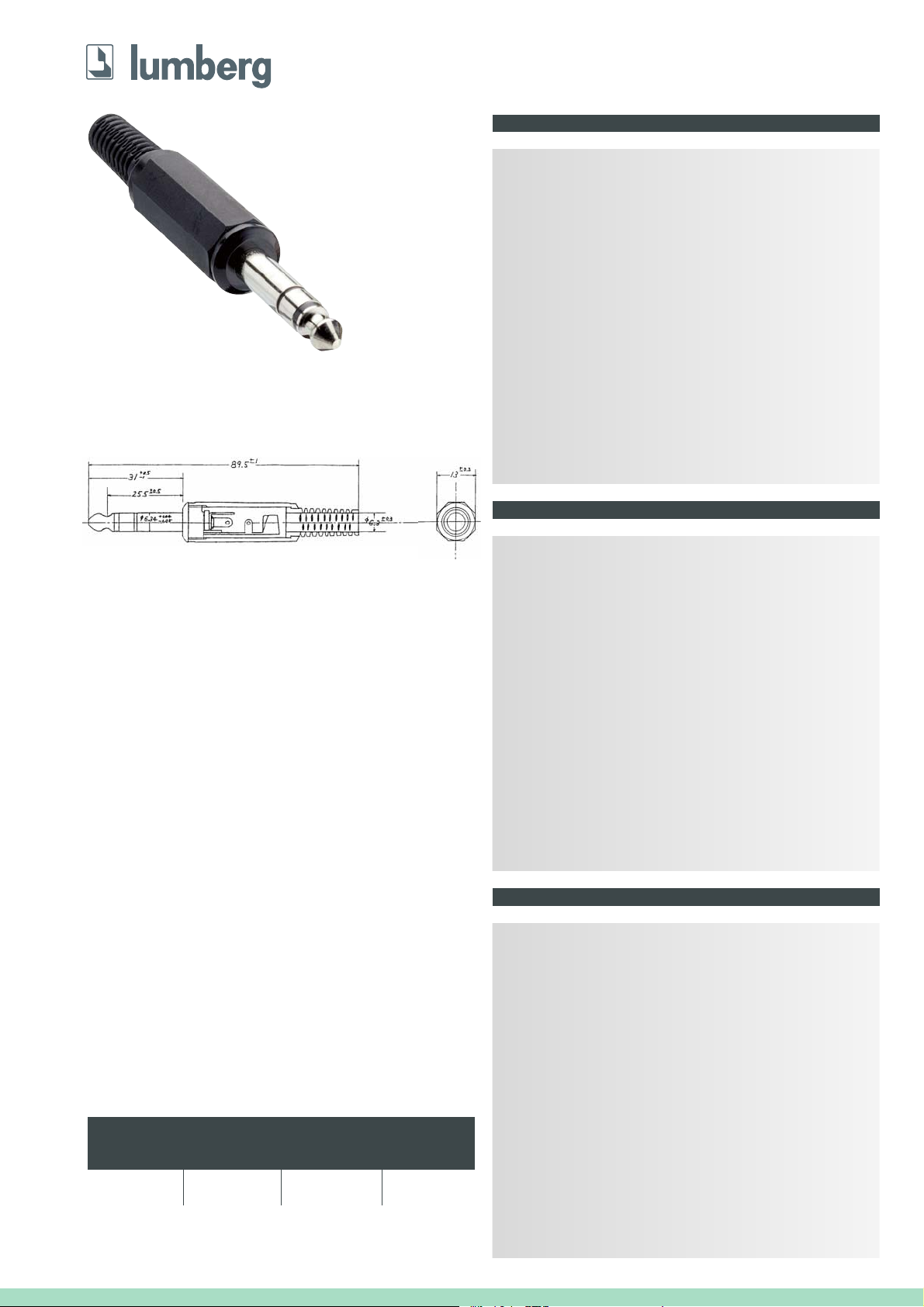

Klinkenstecker nach JIS C 6560 JC63P3, 6,35 mm, 3-polig/
stereo, gerade Ausführung, mit Knickschutz und Lötanschlüssen
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger ABS
Kontakt CuZn, vernickelt
Isolierung ABS
Lötanschluss Stahl, vernickelt
Gehäuse PP
Knickschutz PVC
3. Mechanische Daten
Kontaktierung mit Klinkenkupplungen KLB 3, KLBP 3,
KLBPS 3, KLBPSS 3, KLBRSS 3, KLK 3
4. Elektrische Daten
Bemessungsstrom 2 A
Bemessungspannung 34 V AC/DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 5 x 10
7
Ω
Jack plug acc. to JIS C 6560 JC63P3, 6.35 mm, 3 poles/stereo,
straight version, with bend protection and solder terminals
1. Temperature range -20 °C/+70 °C
2. Materials
Body ABS
Contact CuZn, nickeled
Insulation ABS
Solder terminal steel, nickeled
Housing PP
Bend protection PVC
3. Mechanical data
Mating with jack sockets KLB 3, KLBP 3, KLBPS 3,
KLBPSS 3, KLBRSS 3, KLK 3
4. Electrical data
Rated current 2 A
Rated voltage 34 V AC/DC
Test voltage 500 V/60 s
Insulation resistance ≥ 5 x 10
7
Ω
Connecteur mâle jack suivant JIS C 6560 JC63P3, 6,35 mm,
3 pôles/ stéréo, version droite, avec protection contre pliage
et connexion par soudure
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant ABS
Contact CuZn, nickelé
Isolement ABS
Contact à souder acier, nickelé
Boîtier PP
Protection contre pliage PVC
3. Caractéristiques mécaniques
Raccordement avec connecteurs femelles jack KLB 3,
KLBP 3, KLBPS 3, KLBPSS 3, KLBRSS 3,
KLK 3
4. Caractéristiques électriques
Courant assigné 2 A
Tension assignée 34 V AC/DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 5 x 10
7
Ω
Klinkensteckverbinder nach JIS C 6560, 6,35 mm
Jack connectors according to JIS C 6560, 6.35 mm
Connecteurs jack suivant JIS C 6560, 6,35 mm
