www.lumberg.com 03/2007
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
KLKM 3
KLKM 3
KLKM 3
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
KLKM 3 2 50

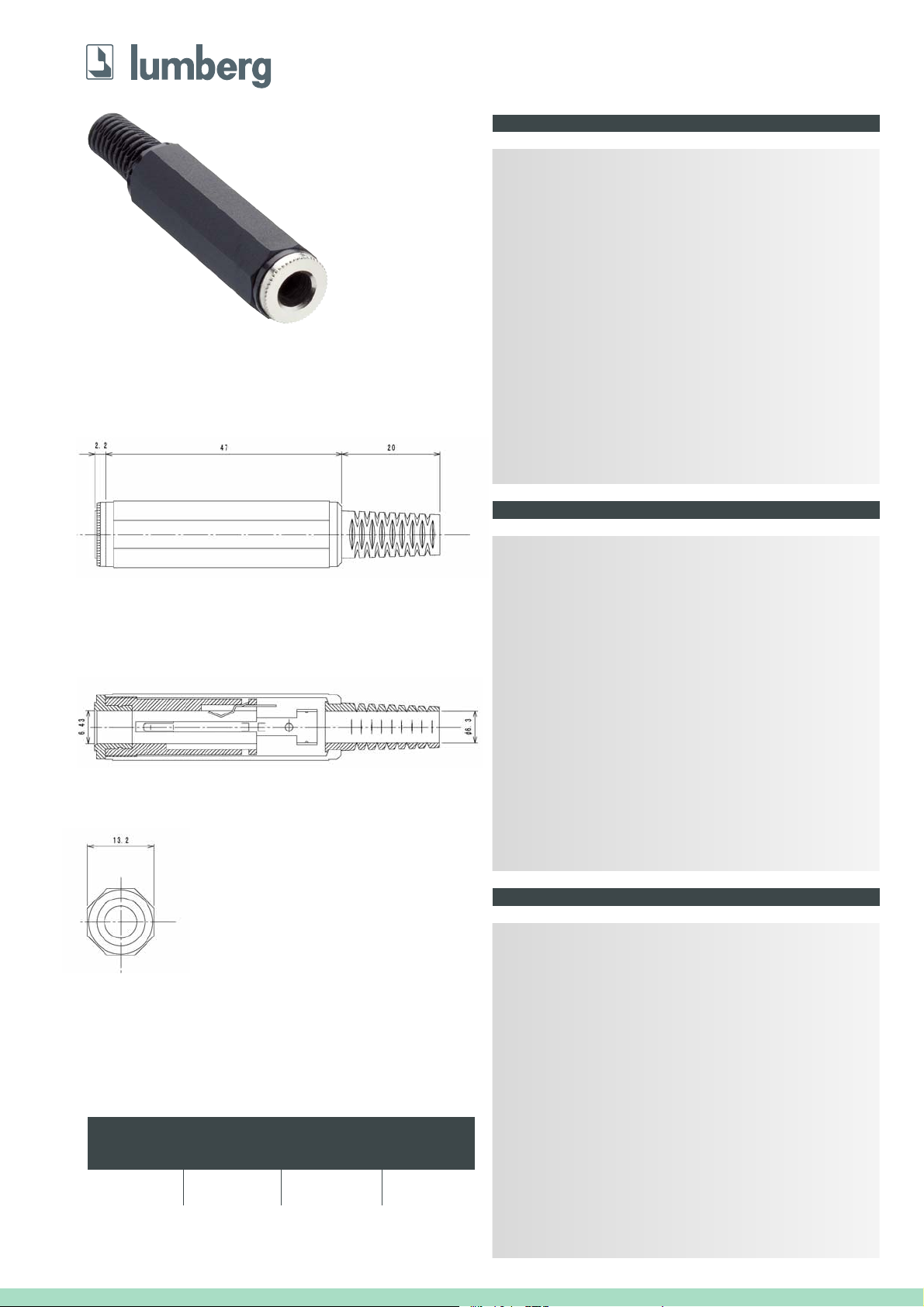

Klinkenkupplung nach JIS C 6560 JC63J2A, 6,35 mm, 2-polig/
mono, gerade Ausführung, mit Knickschutz und Lötanschlüssen
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PPO
Kontaktbuchse CuZn, vernickelt
Lötanschluss CuSn/Stahl, vernickelt
Gehäuse PE
3. Mechanische Daten
Steckkraft 5–40 N
Ziehkraft 5–40 N
Steckzyklen ≥ 5000
Kontaktierung mit Klinkensteckern 1535 01, KLSM 3,
KLSM 33
4. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Bemessungsstrom 2 A
Bemessungspannung 34 V AC/DC
Prüfspannung 250 V/60 s
Isolationswiderstand ≥ 5 x 10
7
Ω
Jack socket acc. to JIS C 6560 JC63J2A, 6.35 mm, 2 poles/
mono, straight version, with bend protection and solder
terminals
1. Temperature range -20 °C/+70 °C
2. Materials
Body PPO
Contact bush CuZn, nickeled
Solder terminal CuSn/steel, nickeled
Housing PE
3. Mechanical data
Insertion force 5–40 N
Withdrawal force 5–40 N
Mating cycles ≥ 5000
Mating with jack plugs 1535 01, KLSM 3, KLSM 33
4. Electrical data
Contact resistance ≤ 30 mΩ
Rated current 2 A
Rated voltage 34 V AC/DC
Test voltage 250 V/60 s
Insulation resistance ≥ 5 x 10
7
Ω
Connecteur femelle jack suivant JIS C 6560 JC63J2A,
6,35 mm, 2 pôles/mono, version droite, avec protection
contre pliage et connexion par soudure
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant PPO
Douille de contact CuZn, nickelé
Contact à souder CuSn/acier, nickelé
Boîtier PE
3. Caractéristiques mécaniques
Force d’insertion 5–40 N
Force de séparation 5–40 N
Nombre de manœuvres ≥ 5000
Raccordement avec connecteurs mâles jack 1535 01,
KLSM 3, KLSM 33
4. Caractéristiques électriques
Résistance de contact ≤ 30 mΩ
Courant assigné 2 A
Tension assignée 34 V AC/DC
Tension d’éssai 250 V/60 s
Résistance d’isolement ≥ 5 x 10
7
Ω
Klinkensteckverbinder nach JIS C 6560, 6,35 mm
Jack connectors according to JIS C 6560, 6.35 mm
Connecteurs jack suivant JIS C 6560, 6,35 mm
