Netzgeräte-Steckverbinder nach JEITA RC-5322
Power supply connectors acc. to JEITA RC-5322
Connecteurs d’alimentation suivant JEITA RC-5322
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique

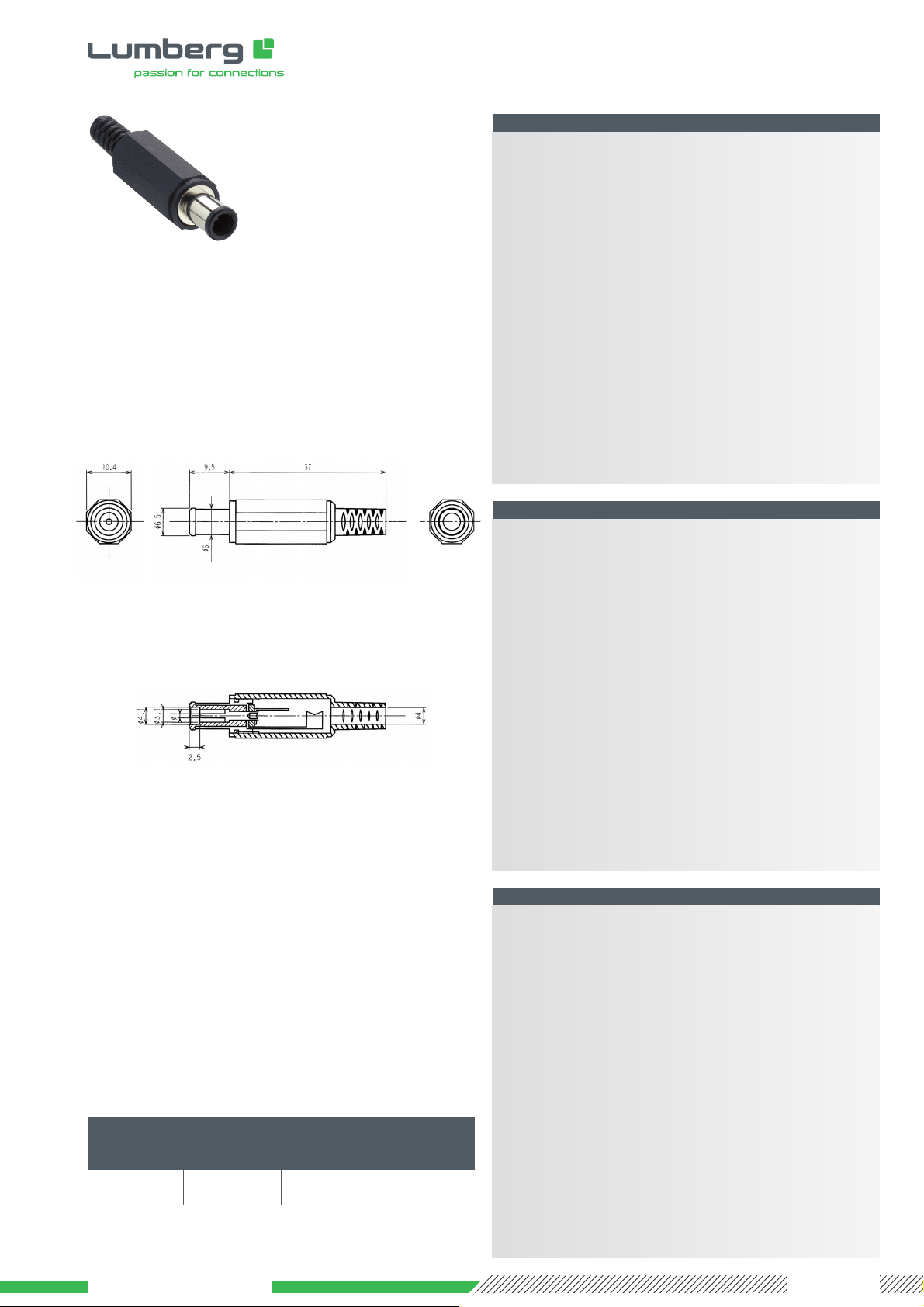

Netzgerätestecker nach JEITA RC-5322 JCBP1, gerade
Ausführung, mit Lötaugen und Knickschutz
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PF
Kontaktstift, -hülse CuZn, vernickelt
Lötkontakt Stahl, unterkupfert und vernickelt
Isolierung POM
Gehäuse PE
3. Mechanische Daten
Außendurchmesser 6,5 mm
Innendurchmesser 4,1 mm
Durchmesser Mittelstift 1,0 mm
Kontaktierung mit Netzgerätekupplungen 1613 19
4. Elektrische Daten
Strombelastbarkeit 2 A
Nennspannung 24 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
1636 06
Power supply plug acc. to JEITA RC-5322 JCBP1, straight
version, with solder eyes and bend protection
1. Temperature range -20 °C/+70 °C
2. Materials
Insulating body PF
Contact pin, sleeve CuZn, nickel-plated
Solder contact steel, pre-coppered and nickel-plated
Insulation POM
Housing PE
3. Mechanical data
Outer diameter 6.5 mm
Inner diameter 4.1 mm
Diameter center pin 1.0 mm
Mating with power supply sockets 1613 19
4. Electrical data
Nominal power 2 A
Nominal voltage 24 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
1636 06
1636 06
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
1636 06 2 100
Connecteur mâle d’alimentation suivant JEITA RC-5322
JCBP1, version droite, avec cosses à souder et protection
contre pliage
1. Temperature range -20 °C/+70 °C
2. Materials
Corps isolant PF
Contact à broche, douille CuZn, nickelé
Contact à souder acier, sous-cuivré et nickelé
Isolement POM
Boîtier PE
3. Caractéristiques mécaniques
Diamètre extérieur 6,5 mm
Diamètre intérieur 4,1 mm
Diamètre pointe centrale 1,0 mm
Raccordement avec connecteurs femelles d’alimentation
1613 19
4. Caractéristiques électriques
Courant nominal 2 A
Tension nominale 24 V DC
Prüfspannung 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
