Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
www.lumberg.com 03/2007
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
1636 04 2 100

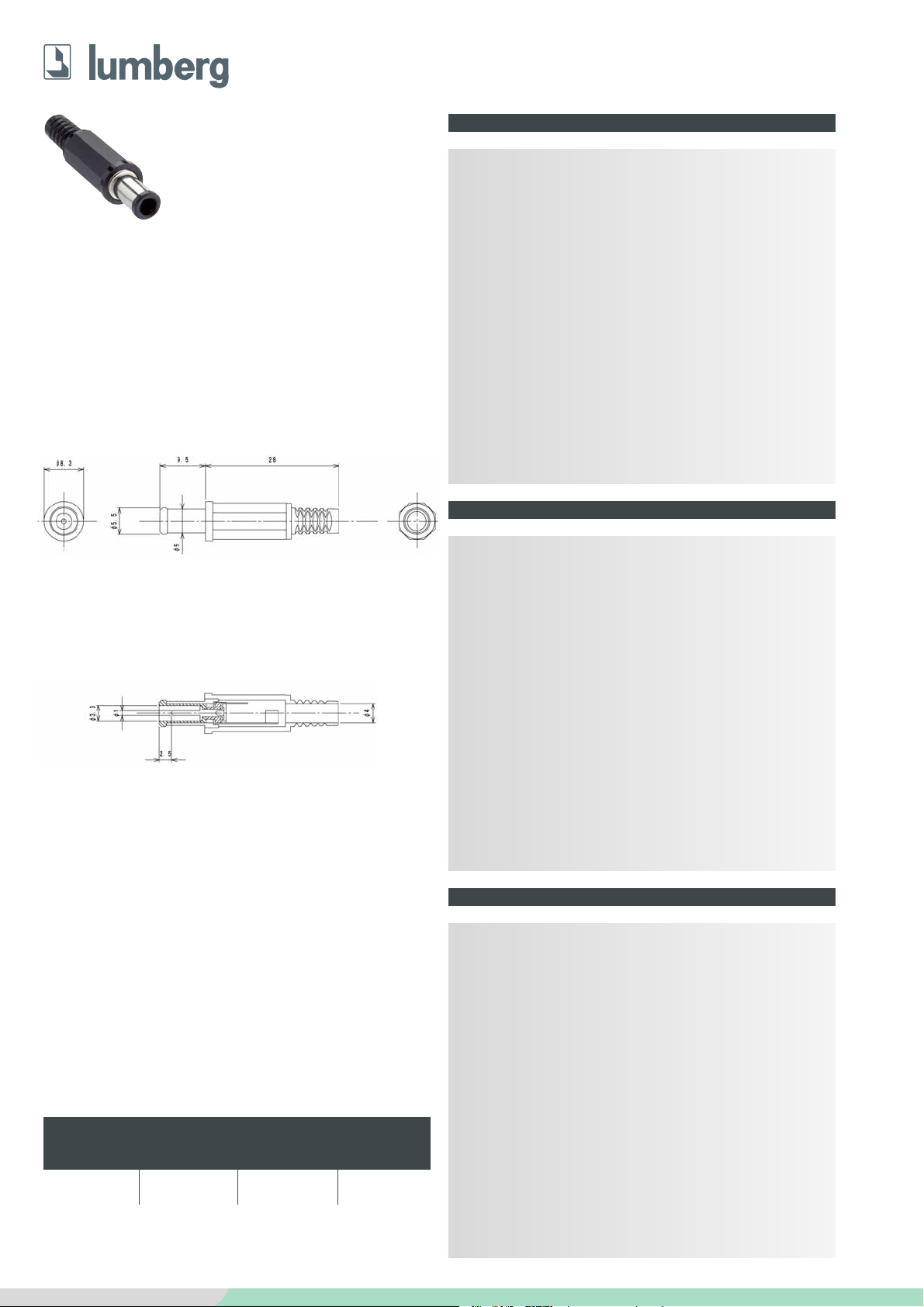

Netzgerätestecker nach JEITA RC-5320A JSBP4, gerade
Ausführung, mit Lötaugen und Knickschutz
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PC
Kontakt CuZn, vernickelt
Isolierung POM
Gehäuse PP
3. Mechanische Daten
Außendurchmesser 5,5 mm
Innendurchmesser 3,3 mm
Durchmesser Mittelstift 1,0 mm
Kontaktierung mit Netzgerätekupplungen 1613 09,
1613 10
4. Elektrische Daten
Strombelastbarkeit 2 A
Nennspannung 13,5 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 10
8
Ω
1636 04
Power supply plug acc. to JEITA RC-5320A JSBP4, straight
version, with solder eyes and bend protection
1. Temperature range -20 °C/+70 °C
2. Materials
Body PC
Contact CuZn, nickeled
Insulation POM
Housing PP
3. Mechanical data
Outer diameter 5.5 mm
Inner diameter 3.3 mm
Diameter center pin 1.0 mm
Mating with power supply sockets 1613 09,
1613 10
4. Electrical data
Nominal power 2 A
Nominal voltage 13.5 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 10
8
Ω
1636 04
1636 04
Connecteur mâle d’alimentation suivant JEITA RC-5320A
JSBP4, version droite, avec cosses à souder et protection
contre pliage
1. Temperature range -20 °C/+70 °C
2. Materials
Corps isolant PC
Contact CuZn, nickelé
Isolement POM
Boîtier PP
3. Caractéristiques mécaniques
Diamètre extérieur 5,5 mm
Diamètre intérieur 3,3 mm
Diamètre pointe centrale 1,0 mm
Raccordement avec connecteurs femelles d’alimentation
1613 09, 1613 10
4. Caractéristiques électriques
Courant nominal 2 A
Tension nominale 13,5 V DC
Prüfspannung 500 V/60 s
Résistance d’isolement ≥ 10
8
Ω
Netzgeräte-Steckverbinder nach JEITA RC-5320A
Power supply connectors acc. to JEITA RC-5320A
Connecteurs d’alimentation suivant JEITA RC-5320A
