gelb
1553 02 GELB yellow 2 300
jaune
rot
1553 02 ROT red 2 300
rouge
schwarz
1553 02
SCHWARZ
black 2 300
noir
weiß
1553 02 WEISS white 2 300
blanc
www.lumberg.com 06/2015
1553 02
1553 02
1553 02
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique

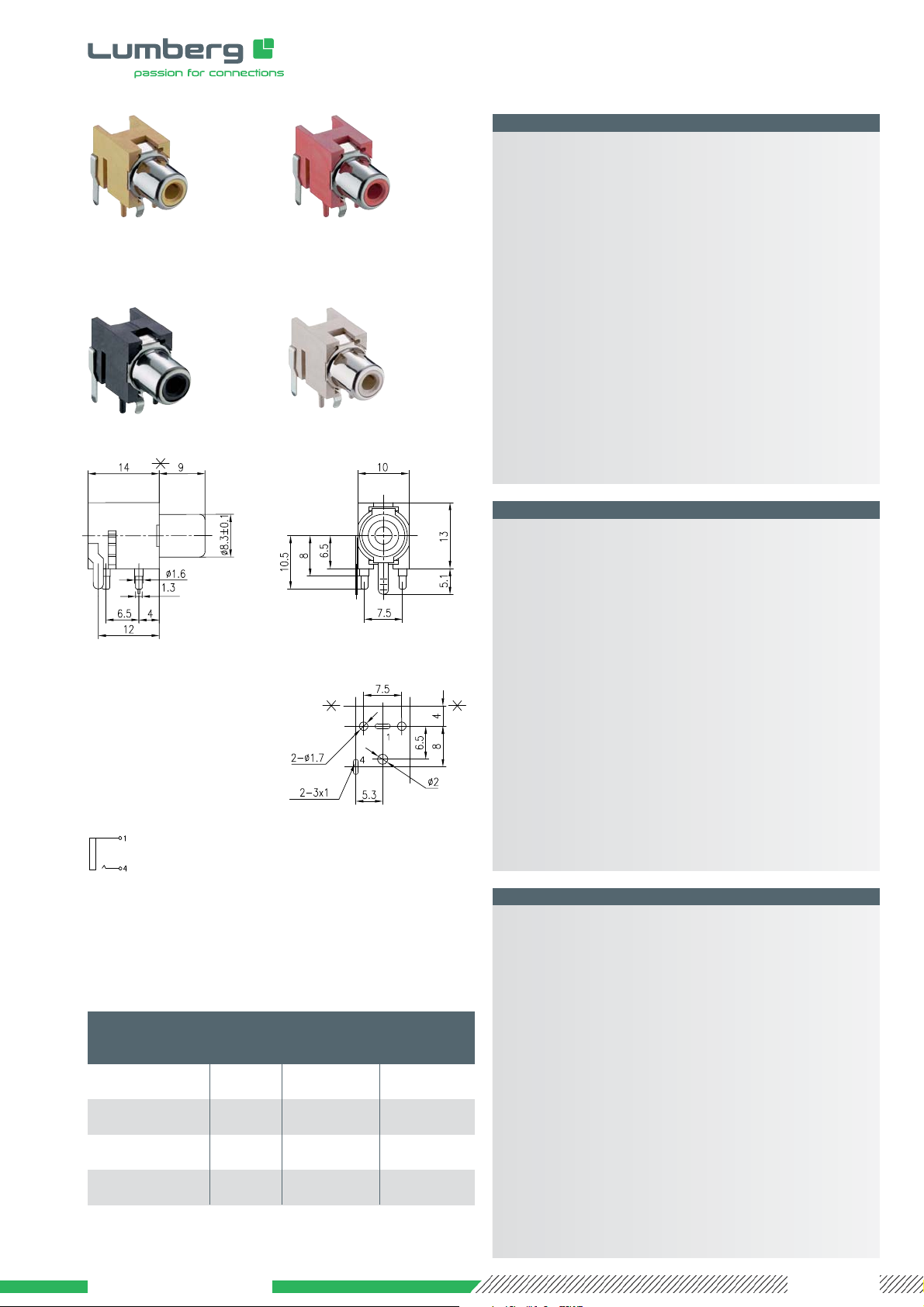

RCA-Einbaukupplung nach JEITA RC-5231, abgewinkelte
Aus führung, für Leiterplatten
1. Temperaturbereich -25 °C/+85 °C
2. Werkstoffe
Kontaktträger LCP, V0 nach UL 94
Innerer Kontakt CuZn, unterkupfert und verzinnt
Äußerer Kontakt CuZn, unterkupfert und verzinnt
3. Mechanische Daten
Steckkraft ≤ 30 N
Ziehkraft 3–30 N
Steckzyklen ≥ 5000
Kontaktierung mit RCA-Steckern STO, XSTO
4. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Bemessungsstrom 2 A
Bemessungspannung 34 V DC
Prüfspannung 500 V AC RMS/60 s
Isolationswiderstand ≥ 100 MΩ
RCA chassis socket acc. to JEITA RC-5231, angular version,
for printed circuit boards
1. Temperature range -25 °C/+85 °C
2. Materials
Insulating body LCP, V0 according to UL 94
Inner contact CuZn, pre-copper and tin-plated
Outer contact CuZn, pre-copper and tin-plated
3. Mechanical data
Insertion force ≤ 30 N
Withdrawal force 3–30 N
Mating cycles ≥ 5000
Mating with RCA plugs STO, XSTO
4. Electrical data
Contact resistance ≤ 30 mΩ
Rated current 2 A
Rated voltage 34 V DC
Test voltage 500 V AC RMS/60 s
Insulation resistance ≥ 100 MΩ
Embase femelle RCA suivant JEITA RC-5231, version angulaire, pour cartes imprimées
1. Température d’utilisation -25 °C/+85 °C
2. Matériaux
Corps isolant LCP, V0 suivant UL 94
Contact intérieur CuZn, sous-cuivré et étamé
Contact extérieur CuZn, sous-cuivré et étamé
3. Caractéristiques mécaniques
Force d’insertion ≤ 30 N
Force de séparation 3–30 N
Nombre de manœuvres ≥ 5000
Raccordement avec connecteurs mâles RCA STO, XSTO
4. Caractéristiques électriques
Résistance de contact ≤ 30 mΩ
Courant assigné 2 A
Tension assignée 34 V DC
Tension d’éssai 500 V AC RMS/60 s
Résistance d’isolement ≥ 100 MΩ
Bestellbezeichnung Farbe Polzahl Verpackungseinheit
Designation Color Poles Package unit
Désignation Couleur Pôles Unité d’emballage
*a Leiterplattenlayout, von der Lötseite gesehen
printed circuit board layout, solder side view
modèle de la carte imprimée, vue du côté à souder
*a
RCA-Steckverbinder nach JEITA RC-5231
RCA connectors according to JEITA RC-5231
Connecteurs RCA suivant JEITA RC-5231
