www.lumberg.com 03/2007
1502 02
1502 02
1502 02
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
1502 02 4 500

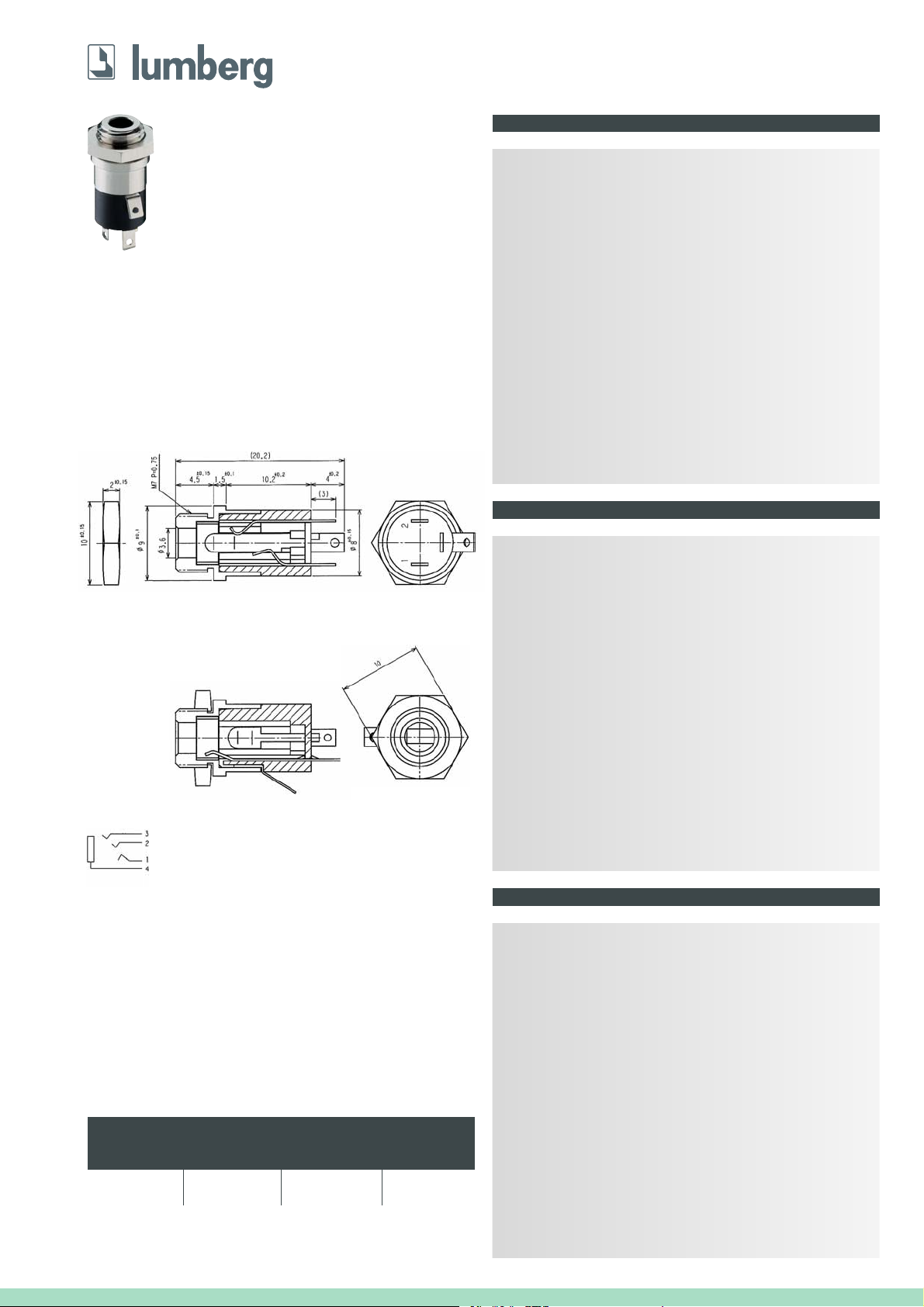

Klinkeneinbaukupplung nach JEITA RC-5325A JC35C4A,
3,5 mm, 4-polig/stereo, stehende Ausführung, mit Lötaugen,
für Rückseitenmontage
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PBT GF
Kontakt Cu-Legierung, vernickelt
3. Mechanische Daten
Steckkraft 5–30 N
Ziehkraft 4–30 N
Steckzyklen ≥ 5000
Kontaktierung mit Klinkenstecker 1532 02
4. Elektrische Daten
Durchgangswiderstand ≤ 50 mΩ
Bemessungsstrom 1 A
Bemessungsspannung 34 V AC/DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 10
8
Ω
Jack chassis socket according to JEITA RC-5325A JC35C4A,
3.5 mm, 4 poles/stereo, upright version, with solder eyes,
for back side mounting
1. Temperature range -20 °C/+70 °C
2. Materials
Body PBT GF
Contact Cu alloy, nickeled
3. Mechanical data
Insertion force 5–30 N
Withdrawal force 4–30 N
Mating cycles ≥ 5000
Mating with jack plug 1532 02
4. Electrical data
Contact resistance ≤ 50 mΩ
Rated current 1 A
Rated voltage 34 V AC/DC
Test voltage 500 V/60 s
Insulation resistance ≥ 10
8
Ω
Embase femelle jack suivant JEITA RC-5325A JC35C4A,
3,5 mm, 4 pôles/stéréo, version droite, avec cosses à souder,
pour montage par derrière
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant PBT GF
Contact Cu alliage, nickelé
3. Caractéristiques mécaniques
Force d’insertion 5–30 N
Force de séparation 4–30 N
Nombre de manœuvres ≥ 5000
Raccordement avec connecteur mâle jack 1532 02
4. Caractéristiques électriques
Résistance de contact ≤ 40 mΩ
Courant assigné 1 A
Tension assignée 34 V AC/DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 10
8
Ω
Klinkensteckverbinder nach JEITA RC-5325A, 3,5 mm
Jack connectors according to JEITA RC-5325A, 3.5 mm
Connecteurs jack suivant JEITA RC-5325A, 3,5 mm
