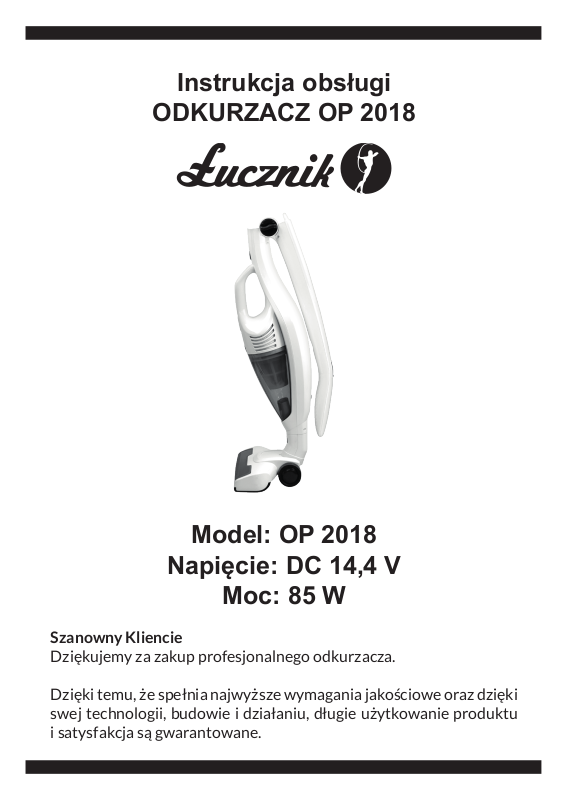

Instrukcja obsługi
ODKURZACZ OP 2018
Model: OP 2018
Napięcie: DC 14,4 V
Moc: 85 W
Szanowny Kliencie
Dziękujemy za zakup profesjonalnego odkurzacza.
Dzięki temu, że spełnia najwyższe wymagania jakościowe oraz dzięki
swej technologii, budowie i działaniu, długie użytkowanie produktu
i satysfakcja są gwarantowane.
Page 2
WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
Przed użyciem urządzenia należy uważnie przeczytać niniejszą instrukcję.
Przed użyciem urządzenia elektrycznego należy zawsze przestrzegać następujących podstawowych środków ostrożności:
• Odkurzacz jest przeznaczony do czyszczenia na sucho, więc nie należy
go używać do zasysania cieczy, aby uniknąć jego uszkodzenia.
• Aby uniknąć wystąpienia zagrożeń, nie należy zanurzać ładowarki ani
odkurzacza w wodzie w celu jego czyszczenia.
• Nie używać urządzenia na lub w pobliżu rozgrzanych powierzchni.
• Upewnić się, że szczeliny wentylacyjne urządzenia nie są zakryte, ponieważ wpływa to na wydostające się ciepło.
• Nie używać urządzenia do zasysania palnych lub łatwopalnych cieczy,
takich jak benzyna, ani w miejscach, w których mogą się one znajdować.
• Należy upewnić się, że napięcie w gniazdku jest zgodne z napięciem podanym na etykiecie znamionowej ładowarki.
• Nie używać urządzenia z uszkodzoną ładowarką, przewodem lub wtyczką.
• Urządzenie może być użytkowane wyłącznie z zasilaczem dostarczonym
wraz z urządzeniem.
• Aby uniknąć porażenia prądem elektrycznym przed czyszczeniem należy
odłączyć źródło zasilania ładowarki.
• Nie należy używać urządzenia, jeśli przewód ładowarki jest uszkodzony,
po awarii lub jeśli samo urządzenie jest w jakikolwiek sposób uszkodzone. Urządzenie należy oddać do autoryzowanego serwisu w celu sprawdzenia, naprawy lub regulacji. Nie wolno podłączać akumulatora do innych urządzeń niż przewidziane w instrukcji.
• Jeżeli akumulator nie może być dłużej używany, należy go odpowiednio
zutylizować. Nie pozbywać się akumulatora przy użyciu ognia, ponieważ
może dojść do eksplozji.
Sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat
•
i przez osoby o obniżonych możliwościach zycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny
sposób tak, aby związane z tym zagrożenia były zrozumiałe. Dzieci nie
powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
2
Page 3
• Korzystanie z akcesoriów niezalecanych przez producenta może spowo-
dować obrażenia ciała.
• Nie wolno wykorzystywać urządzenia do innych celów niż przewidziane.
• Nie używać na wolnym powietrzu.
• Urządzenie zawiera akumulatory, które mogą być wymieniane wyłącz-
nie przez wykwalikowany personel.
• OSTRZEŻENIE: Do ładowania akumulatora należy używać wyłącznie
odłączanego zasilacza dostarczonego wraz z urządzeniem.
WYŁĄCZNIE DO UŻYTKU DOMOWEGO

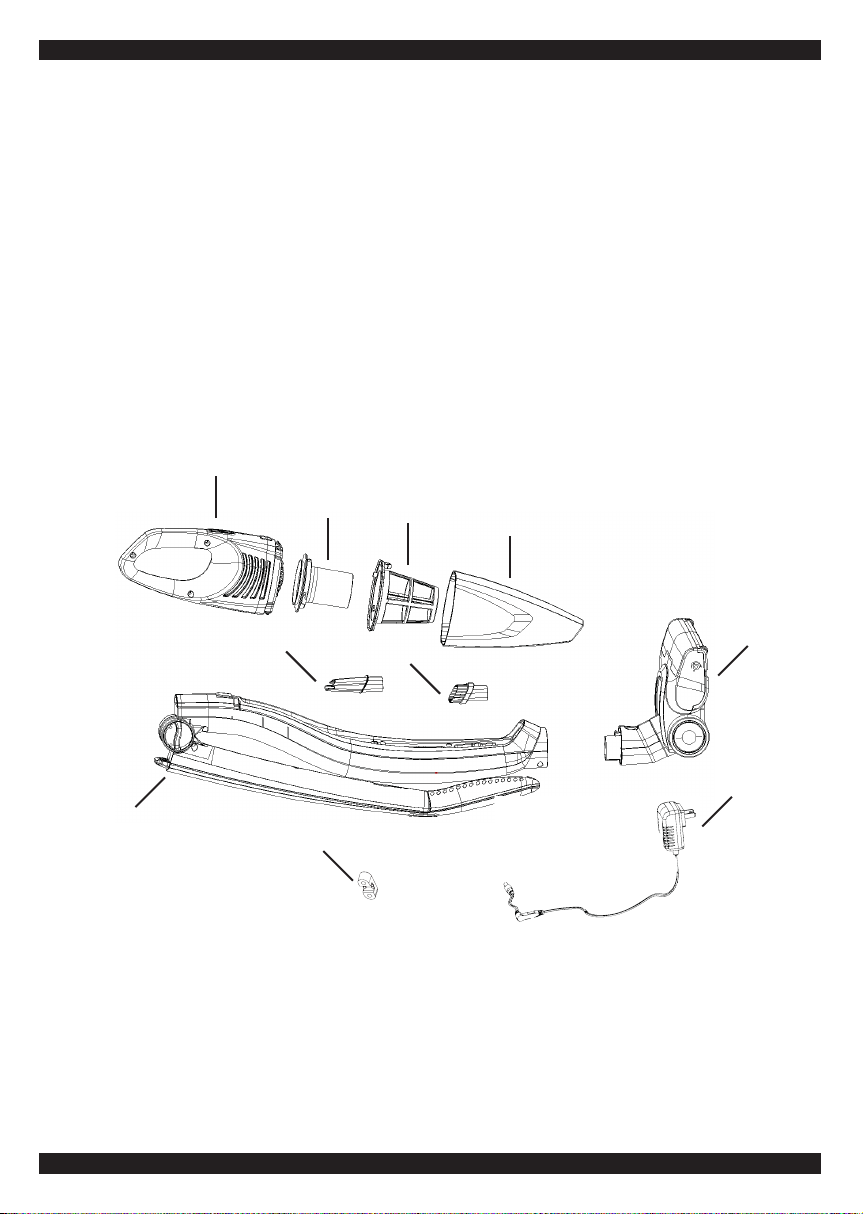

POZNAJ SWÓJ ODKURZACZ
1
2
7
3
8
9
6
Rys.2-1
1. Podjednostka
2. Filtr tkaninowy
3. Filtr siatkowy zatrzymujący piasek
4. Pojemnik na kurz
5. Szczotka podłogowa
4
5
10
6. Uchwyt przewodu
7. Ssawka płaska
8. Ssawka okrągła
9. Korpus
10. Ładowarka
3
Page 4
INSTRUKCJA MONTAŻU

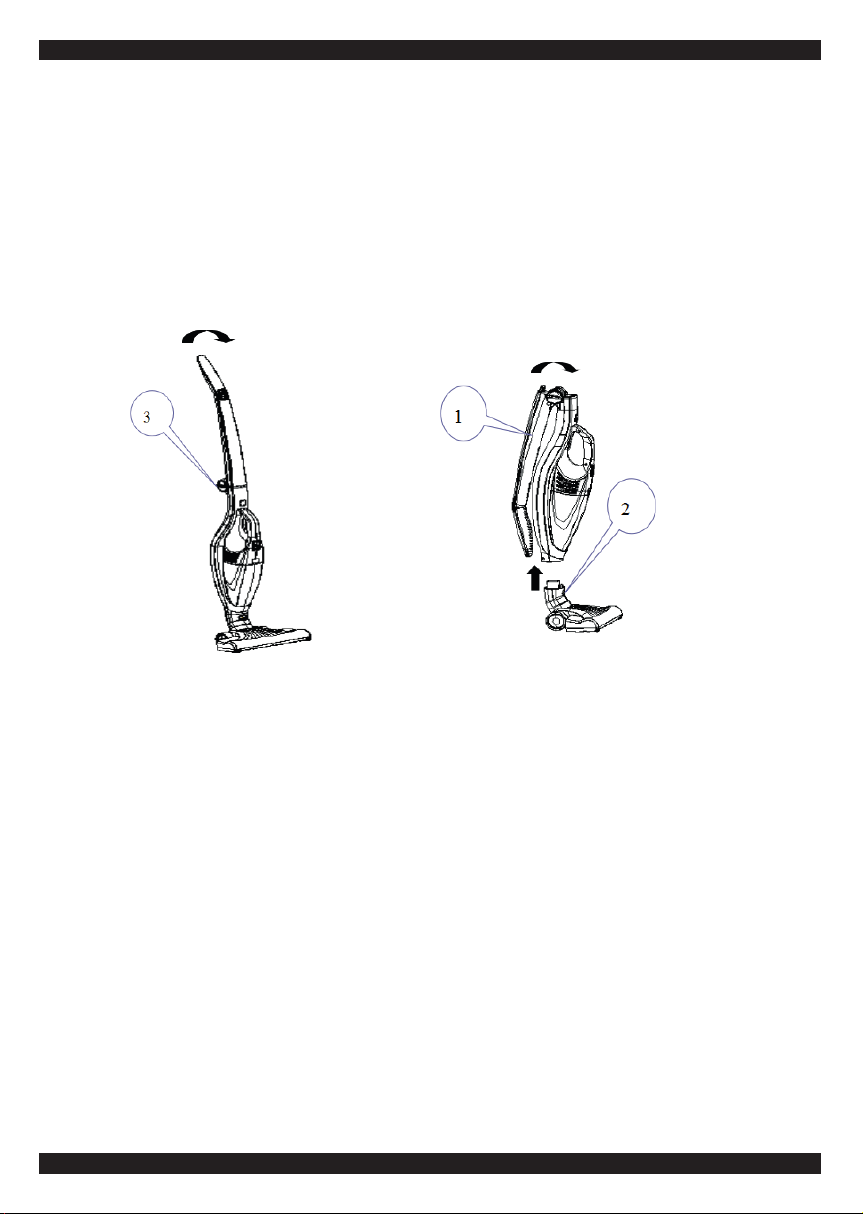

MONTAŻ KORPUSU I SZCZOTKI PODŁOGOWEJ
Należy włożyć szczotkę podłogową do korpusu zgodnie ze strzałką po-
kazaną na rys. 3-1, gdy przycisk zwalniający (2) zablokuje się na korpusie,
należy podnieść uchwyt (1) i włożyć go do korpusu. W razie konieczności
złożenia uchwytu, należy obrócić przycisk zwalniający uchwyt (3) (patrz
rys. 3-2).
Rys.3-1 Rys.3-2
INSTRUKCJA UŻYTKOWANIA

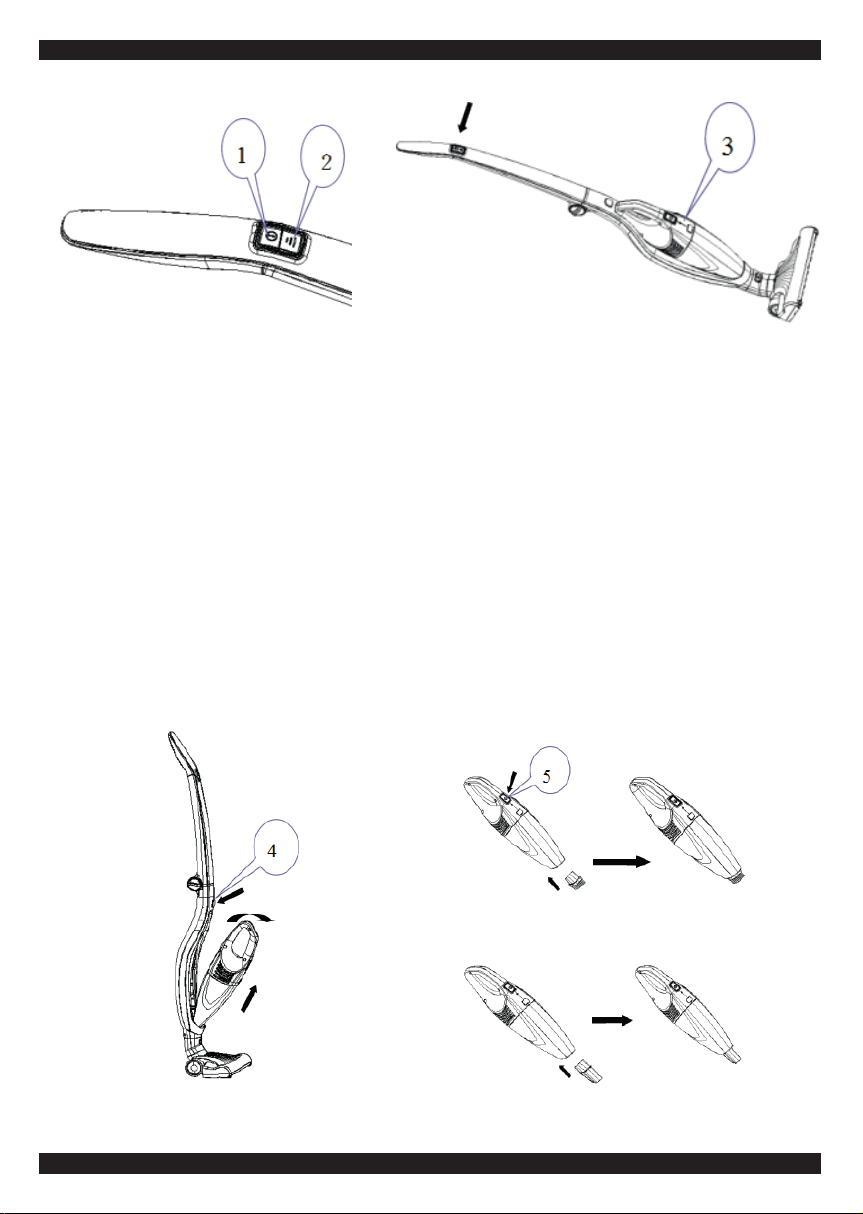

OBSŁUGA CAŁEJ JEDNOSTKI
Na uchwycie znajdują się dwa przyciski, tj. wyłącznik zasilania (1) i przycisk
regulacji mocy (2) (patrz rys. 4-1). Po wciśnięciu włącznika zasilania (1) silnik uruchomi się i urządzenie przejdzie w tryb pracy na wysokich obrotach.
Po wciśnięciu przycisku regulacji mocy (2) urządzenie przejdzie w tryb pracy na niskich obrotach. Po ponownym wciśnięciu przycisku regulacji mocy
(2) urządzenie powróci do pracy w trybie wysokich obrotów. Po wciśnięciu
włącznika zasilania (1) urządzenie przestanie działać. Podczas pracy należy zwrócić uwagę na wskaźniki poziomu naładowania akumulatora (3);
wskaźniki będą stopniowo gasnąć w miarę zmniejszania się poziomu naładowania akumulatora, a urządzenie przestanie działać automatycznie, gdy
wszystkie wskaźniki zgasną.
4
Page 5
Rys.4-1
OBSŁUGA PODJEDNOSTKI
Należy wcisnąć przycisk zwalniania podjednostki (4) (patrz rys. 4.2),
chwycić za uchwyt podjednostki i zdjąć ją zgodnie ze strzałką pokazaną
na rysunku, a następnie wcisnąć przełącznik podjednostki (5) (patrz rys.
4-3a), podjednostka wchodzi w stan roboczy i można wcisnąć przełącznik
(5), aby przestała działać.
Jeżeli trzeba użyć ssawki okrągłej, należy włożyć ją do końcówki ssącej
podjednostki zgodnie z rys. 4-3a, a następnie ponownie ją włączyć. Jeśli
trzeba użyć ssawki płaskiej, należy włożyć ją do końcówki ssącej podjednostki zgodnie z rys. 4-4a, a następnie ponownie włączyć.
Rys.4-3a Rys.4-3b
Rys.4-2
Rys.4-4a Rys.4-4b
5
Page 6

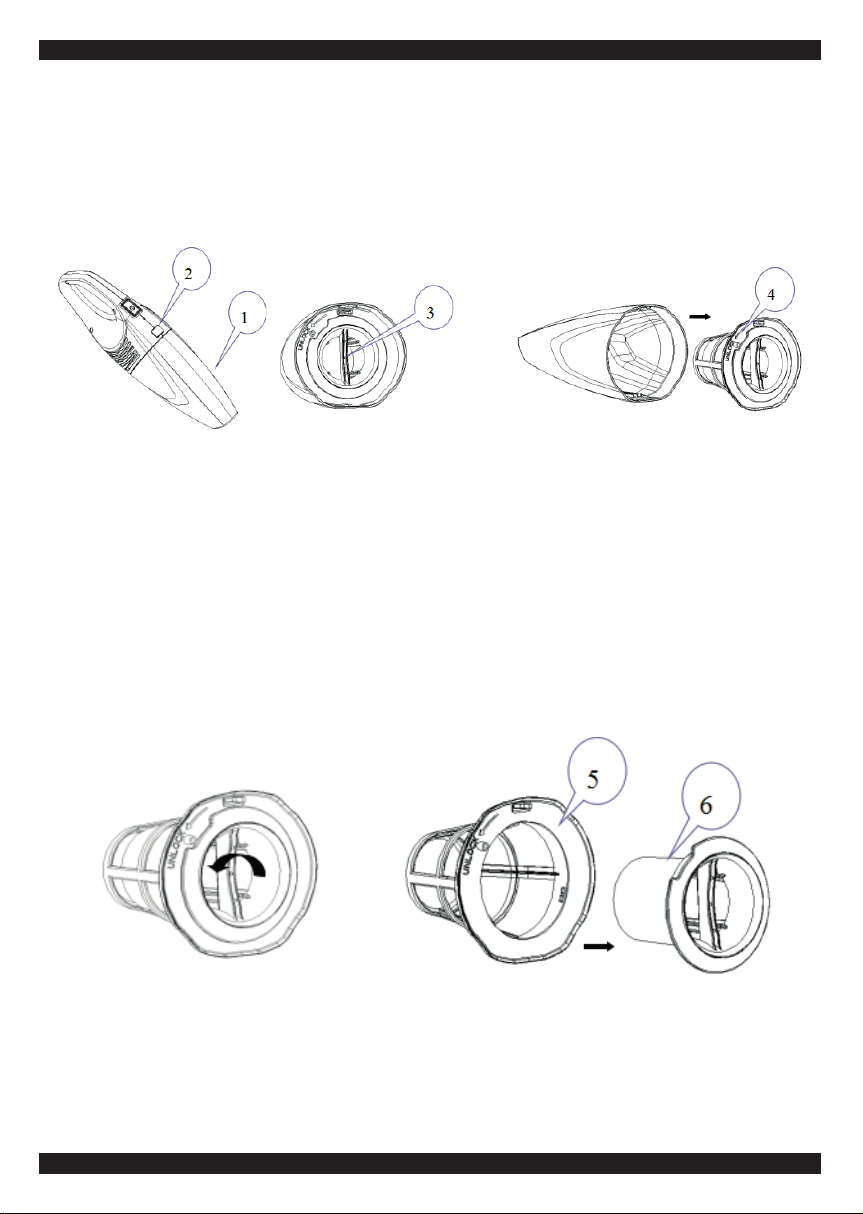

CZYSZCZENIE I KONSERWACJA
• Należy odłączyć sprzęt od podjednostki, a następnie nacisnąć przycisk
zwalniający (2) pojemnika na kurz (1), aby oddzielić go od podjednostki.
Rys.6-1
Rys.6-2a Rys.6-2b
• Należy chwycić uchwyt ltra (3) i wyjąć zespół ltrujący (4) ze zbiorni-
ka na kurz, a następnie opróżnić zbiornik na kurz i spłukać go wodą. Na
koniec wytrzeć resztki wody ze zbiornika na kurz.
• Należy chwycić uchwyt ltra (3) i obrócić go w kierunku przeciwnym do
ruchu wskazówek zegara, aby wyjąć ltr siatkowy zatrzymujący piasek
(5), a następnie opróżnić ltr tkaninowy (6) i opłukać go wodą. Na koniec wytrzeć resztki wody z pokrywy ltra.
Rys.6-3a Rys.6-3b
• W przypadku nieefektywnego działania urządzenia należy oczyścić
wodą ltr siatkowy zatrzymujący piasek (5) i ltr tkaninowy (6), a po
czyszczeniu wysuszyć go całkowicie.
6
Page 7
Rys.6-4

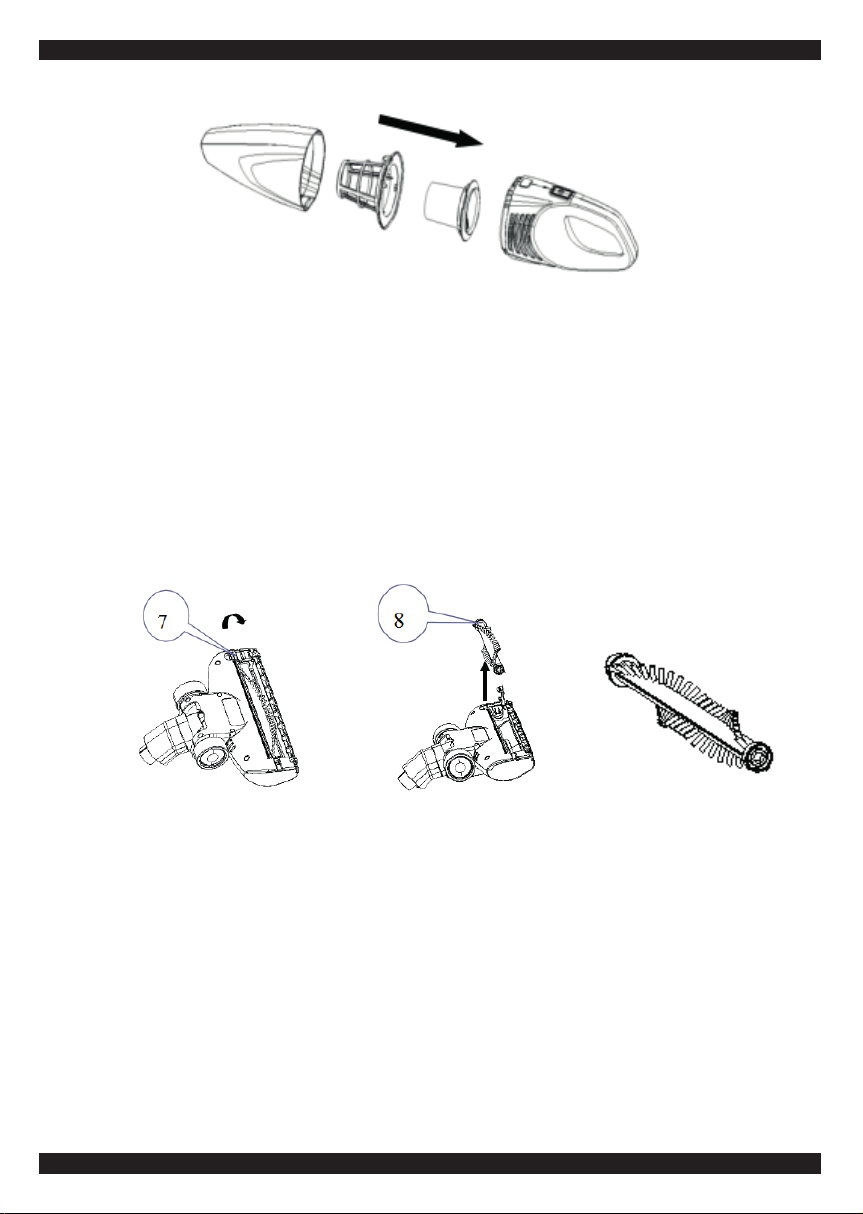

• Po wyczyszczeniu elementów pojemnika na kurz należy najpierw za-
montować ltr tkaninowy (6) do ltra siatkowego zatrzymującego piasek (5), a następnie włożyć je do pojemnika na kurz, a dalej zamontować pojemnik na kurz w podjednostce.
• Jeżeli na szczotce podłogowej znajdują się włosy, należy nacisnąć ele-
ment zwalniający wałek szczotki (7) w sposób pokazany poniżej, aby otworzyć pokrywę wałka szczotki, a następnie wyjąć wałek szczotki (8).
Rys.6-5a Rys.6-5b Rys.6-6
• Należy skrobać wzdłuż gniazda pozycjonującego wałek szczotki uży-
wając ostrza i przeczyścić wlot powietrza. Następnie ponownie zamontować szczotkę podłogową i zamknąć pokrywę wałka szczotki.
• UWAGA: Zaleca się czyścić pojemnik na kurz po każdym użyciu. Jeśli
ltr siatkowy zatrzymujący piasek i ltr tkaninowy są zablokowane na
skutek gromadzenia się pyłu, należy je wyczyścić lub wymienić w odpowiednim czasie. Elektryczny wałek szczotki może być po dłuższym czasie użytkowania owinięty włosami lub innymi kłaczkami, dlatego należy
go wyczyścić w odpowiednim czasie, aby urządzenie działało wydajnie.
7
Page 8

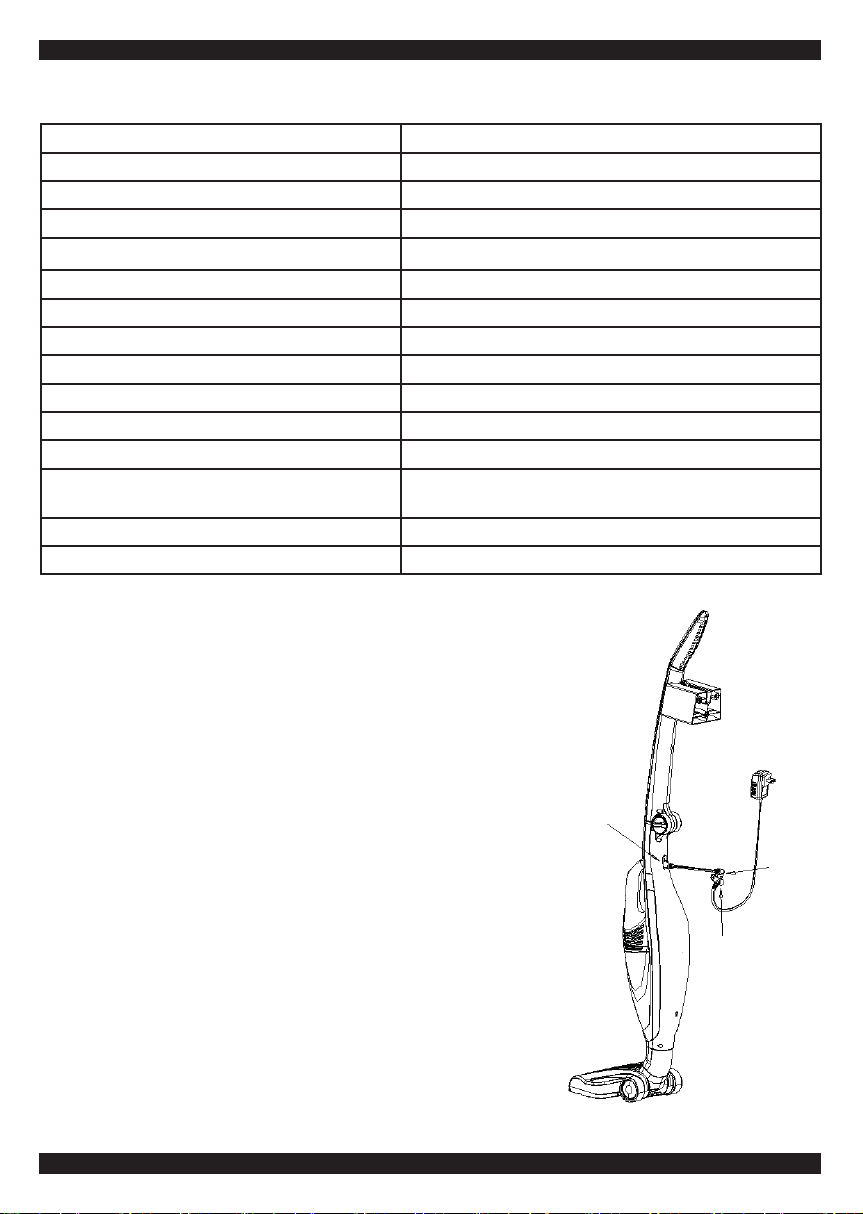

PARAMETRY ELEKTRYCZNE
Model produktu OP 2018
Napięcie robocze DC 14,4 V
Moc znamionowa 85 W
Model ładowarki JOD-S-180050GSN / ZD12D180050EU/ SW-180050EUL
Wejście ładowarki 100-240 V, 50-60 Hz
Wyjście ładowarki 18V, 500 mA
Moc znamionowa elektrycznej szczotki podłogowej 10,8 W
Rodzaj baterii Litowo-jonowa
Czas ładowania Około 3-5 godzin
Czas pracy przy dużej prędkości Do 18 min
Czas pracy przy niskiej prędkości Do 38 min
Pojemność zbiornika na kurz 0,5 l
Akcesoria
Wymiary produktu 275 x 162 x 1150 mm
Waga netto: 2,3 kg
Ssawka szczelinowa, ssawka tapicerska,
wyjmowany odkurzacz ręczny
WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA UCHWYTU ŚCIENNEGO
Po zamontowaniu na ścianie należy naładować odkurzacz. Ładowanie odbywa się w położeniu, w którym tuleja ładowarki typu L jest
przytrzymywana przez uchwyt przewodu.
Należy przymocować przewód ładowarki do
ściany. Podłączyć wtyczkę DC do gniazda DC
JACK znajdującego się z tyłu korpusu. Następnie podłączyć wtyczkę AC do miejscowego
gniazda sieciowego. Obwód ładowania zacznie ładować odkurzacz (patrz rys. 8).
UWAGA: Podczas ładowania nie należy uruchamiać urządzenia.
8
Gniazdo
ładowania
w korpusie
Rys.8
Tuleja
typu L
Uchwyt przewodu
Page 9

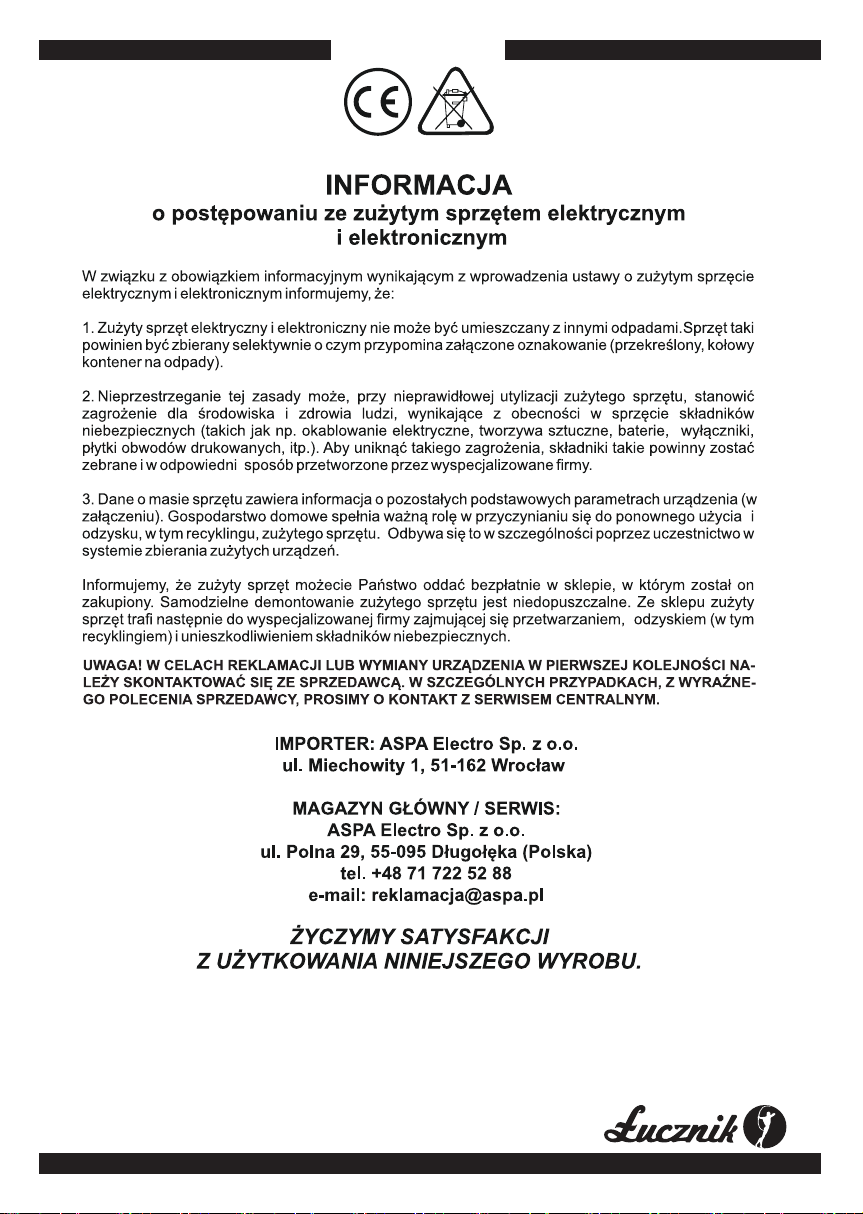

Importer deklaruje, że wyrób został wyprodukowany zgodnie
Dyrektywą o Kompatybilności Elektromagnetycznej EMC 2014/30/EU,
Dyrektywą ws. ograniczenia stosowania niektórych niebezpiecznych
substancji w sprzęcie elektrycznym i elektronicznym ROHS2 2011/65/EU.
z Dyrektywą Niskonapięciową LVD 2014/35/EU,
