Page 1
u
u
Page 2
Заметки
Гарантия
1. Оборудование должно быть установлено в соответствии с данным руководством.
2. Пожалуйста, сохраняйте руководство пользователя и храните его в легко доступном месте.
3. Не пытайтесь выполнить самостоятельный ремонт изделия. Это может привести к
снятию устройства с гарантии.
Устройство предназначено для домашнего использования.
Перед установкой, пожалуйста, ознакомьтесь с руководством пользователя.
Содержание
Содержание
Описание
Установка
Функции
и уход
Характеристики
Установка
Первое включение
Демонтаж
Правила использования
Настройки изделия
Обслуживание и уход
Устранение неполадок

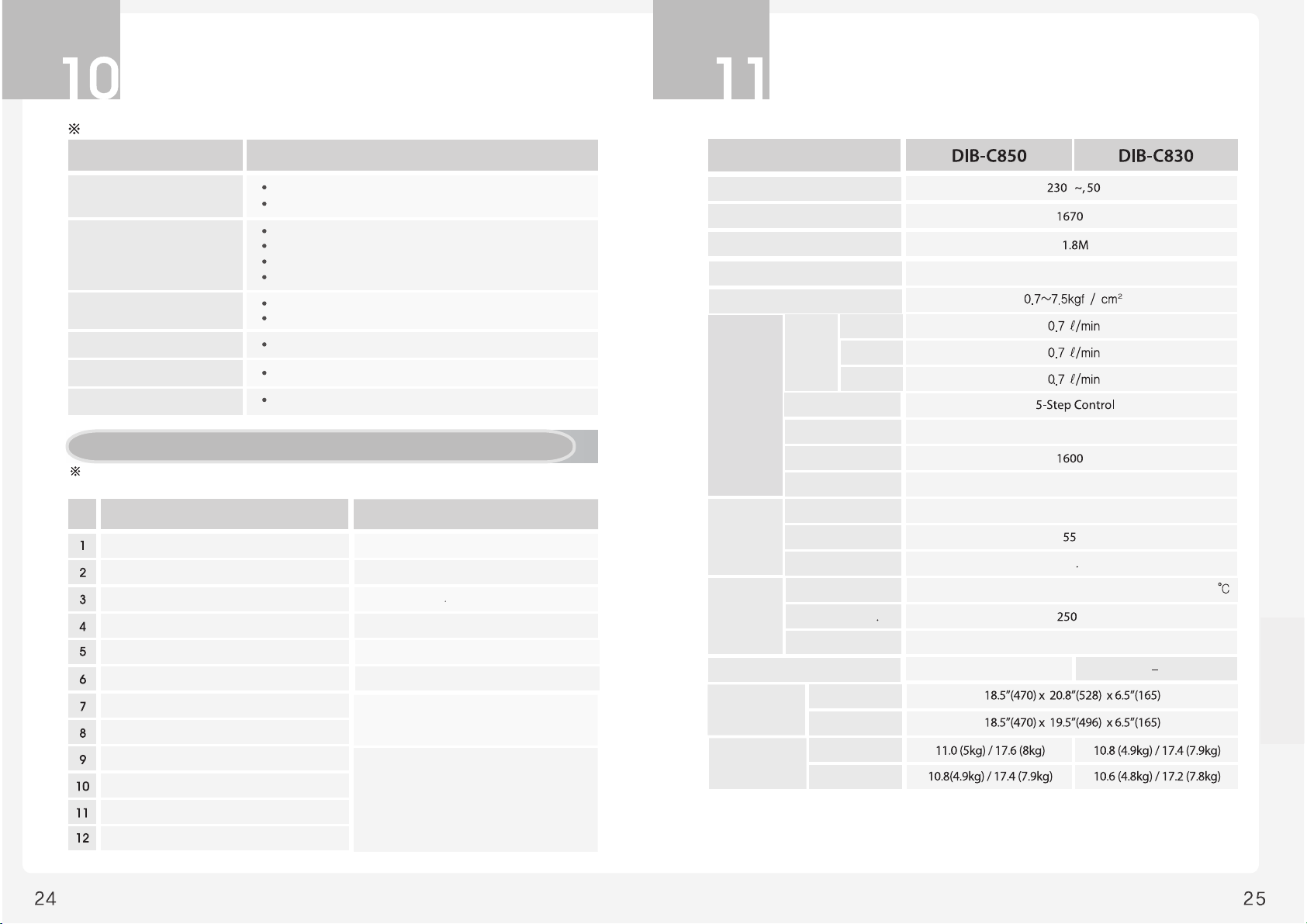

Технические характеристики

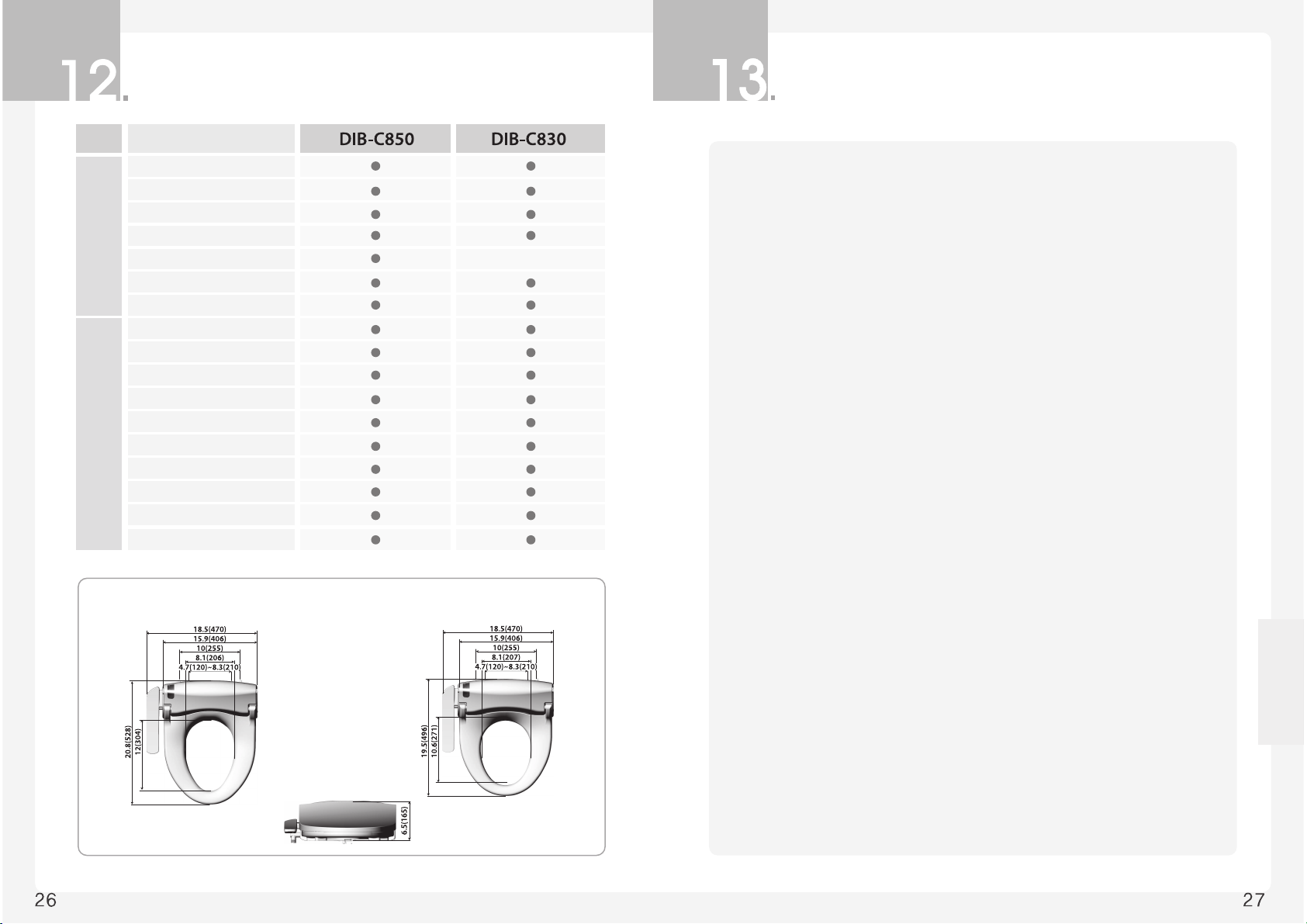

Сравнительная таблица
Конструкция
Обслуживание
Меры безопасности
Page 3
прямой контакт с влажной поверхностью
Риск поражения электрическим током
Описание
Меры безопасности
Опасно
Осторожно
При нарушении инструкции повышается вероятность
возникновения риска опасных для жизни ситуаций или
не ремонтопригодных повреждений устройства.
Выполнить:
Запрещается:
самостоятельная разборка и ремонт
воздействие высоких температур
попадание влаги
прочие действия
Требуется заземление
Обязательно к
выполнению
Опасно
Разборка, модификация или ремонт
запрещаются!
и возгорания.
Не включайте и не трогайте шнур
питания мокрыми руками.
Риск поражения электрическим током
Риск поражения электрическим током
и возгорания.
Риск поражения электрическим током
и возгорания.
Не используйте поврежденный шнур
питания, вилку или розетку.
Не допускайте попадания воды на
корпус и электрические составляющие.
Предупреждающие знаки:
Опасно
Риск поражения
электрическим током
Не забудьте заземлить устройство.
Используйте только розетку с заземлением.
При отсутствии заземления на розетке
необходимо заземлить устройство.
Отсутствие заземления, может
привести к поражению током и
отказу устройства.
Допустимо использование розеток с
напряжением 220 ~ 240V
Риск возникновения
перегрева и возгорания.
Не используйте горючие материалы
вблизи от устройства.
Не подключайте устройство к
трубопроводу с технической водой.
Риск возникновения
раздражения кожи.
Не включайте устройство в сеть, пока
полностью не закончена установка.
Если повреждена вилка или шнур
питания, обратитесь в сервисную
службу.
Не закрывайте отверстие обдува
рукой или другими предметами.
Риск поражения
электрическим током
и возгорания.
Перед снятием устройства с унитаза,
всегда следует отключать устройство
от питания.
Page 4
Осторожно
Описание
Осторожно
Меры безопасности
Не вставайте на устройство и
не кладите на него тяжелые
предметы.
Вы рискуете получить травму
и повредить устройство.
Не прикладывайте силу для закрытия
сиденья и крышки.
Вы можете сломать механизм медленного
опускания крышки (микролифт).
Не облокачивайтесь на крышку
устройства.
Возможна поломка
изделия.
При чистке изделия запрещается
пользоваться моющими средствами
на основе растворителей или других
агрессивных веществ
Не перегибайте соединительный
шланг и не прикладывайте силу при
его подключении или отключении.
Возможна утечка воды
или прекращение
ее подачи.
Будьте осторожны с использованием
нагревательных элементов.
При использовании устройства детьми,
рекомендуем переключать температуру сушки
и подогрева на минимум.
Когда устройство не используется
длительное время, отключайте питание и сливайте воду из бака
устройства.
Застоявшаяся вода,
может привести к
раздражению кожи.
Не используйте неисправный продукт.
Если изделие неисправно, отключите питание
и обратитесь в сервисный центр.
Опасность поражения электрическим током и
возгорания.
При установке слегка надавите на
биде, пока не услышите щелчок.
В противном случае есть вероятность утечки
воды или неправильной работы устройства.
Не оставляйте снятое устройство в
перевернутом положении.
Возможна поломка устройства.
Page 5
Размер крышки
Расстояние А
Круглый
мм
мм
Характеристики
Описание
Мгновенная подача
теплой воды.
Нагрев воды происходит
мгновенно, позволяя
использовать
устройство с первых
секунд запуска.
Биде имеет следующие характеристики:
Воздушные пузыри
Вода, заранее насыщается
пузырьками воздуха,
создаёт ощущение
дополнительного
комфорта.
Сопло из нержавеющей
стали.
Для лучшей гигиены
используется
специальная насадка.
Пульсация и Массаж
Пульсация обеспечивается циклической
сменой напора (слабыйсильный).
Массажный эффект
создается
движением сопла
вперед-назад.
Энергосбережение
Два различных режима
энергосбережения позволяют
существенно снизить
расход
электроэнергии.
Режим для детей
Подразумевает под собой комфортное
для ребенка давление
воды, а также
специальную
позицию форсунки.
Конструция
Вилка
Крышка
Отверстие
фена
Датчик
присутствия
Форсунка
обмыва
Форсунка биде
Сиденье
с подогревом
Панель управления
Удлиненный
Основной корпус
Дезодорант (DIB-C850)
Катализатор, нейтрализует
неприятные запахи
во время использо-
вания.
Мягкая, но в тоже время
мощная струя воды,
обеспечивает
дополнительное
очищение.
Обмыв
Page 6
Дети
Пульс
Подо-
грев
ЭСО
t
o
воды

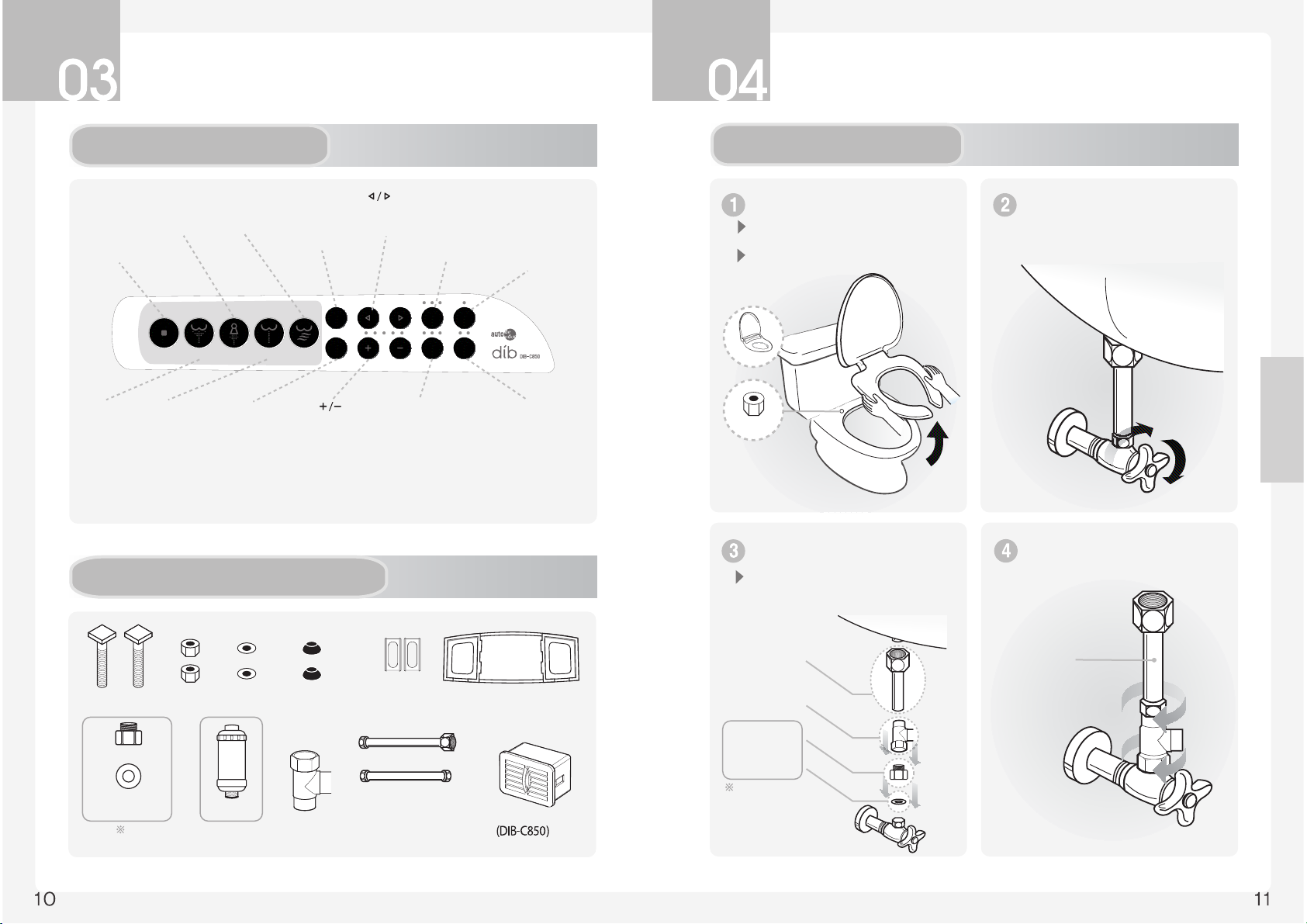

Порядок установки
сиденье
Стоп
Биде
Пульсация
Дети
Обмыв
Режим общего
обмыва.
(2 минуты)
Управление
температурой воды
(Низ/Сред/Выс)
Турбо
Фен
Массаж
1 - автоматический
2 - обучающийся
3 - выкл
Энергосбережение
Опционально
резиновая шайба
запасная гайка
Опционально
Установка
Подогрев
сиденья
Температура
Управление
позицией
форсунки.
Управление
давлением
воды/фена
5 уровней.
Конструкция Установка
Останавливает
все функции.
Удерживайте
более 3-х секунд
для выключения.
Режим биде.
(2 минуты)
Режим сушки.
(3 минуты)
Пульсирующая
струя воды
Работает в режимах
Обмыв/Биде/Клизма.
Управление
температурой
сиденья.
(Низ/Сред/Выс)
Безопасный режим
для детей. Давление
воды становится слабым и форсунка выезжает вперед.
Не работает с клизмой.
Режим турбо
(2 минуты)
Не работает
в детском
режиме.
Режим массажа,
работает в режимах
Обмыва и Биде.
Не работает в режиме
Клизмы.
Форсунка двигается
вперед и назад.
воды
Болты
Гайки
Шайбы
Резиновые
шайбы
Крепления
пластины
Фиксирующая
пластина
Т - клапан
Шланги подачи
воды
для туалета
для крышки-биде
Картридж
дезодорации
Фильтр
Панель управления
Комплект для установки
Снимите старую крышку унитаза.
Открутите гайки крепления, а затем
снимите сиденье.
Сохраните весь крепеж и старое сиденье.
Закройте клапан подачи воды,
а затем слейте воду из бачка
унитаза.
Подсоедините шланг для унитаза.
Шланг для
унитаза.
Снимите шланг, а затем установите
Т - клапан.
гайки
Не выбрасывайте старую подводку.
Снимите шланг
подачи воды
Установите
Т-клапан
Запасная гайка
Резиновай шайба
Стоп
Обмыв
Биде
Турбо
Сушка
Массаж
Page 7
Шланг для
унитаза
Т-клапан
Фильтр
Металлическая гайка
гайка
Пластиковая
Шланг для
крышки-биде
Убедитесь, что при включении
питания загорается индикация и
двигается форсунка.
Установка
Первое включение

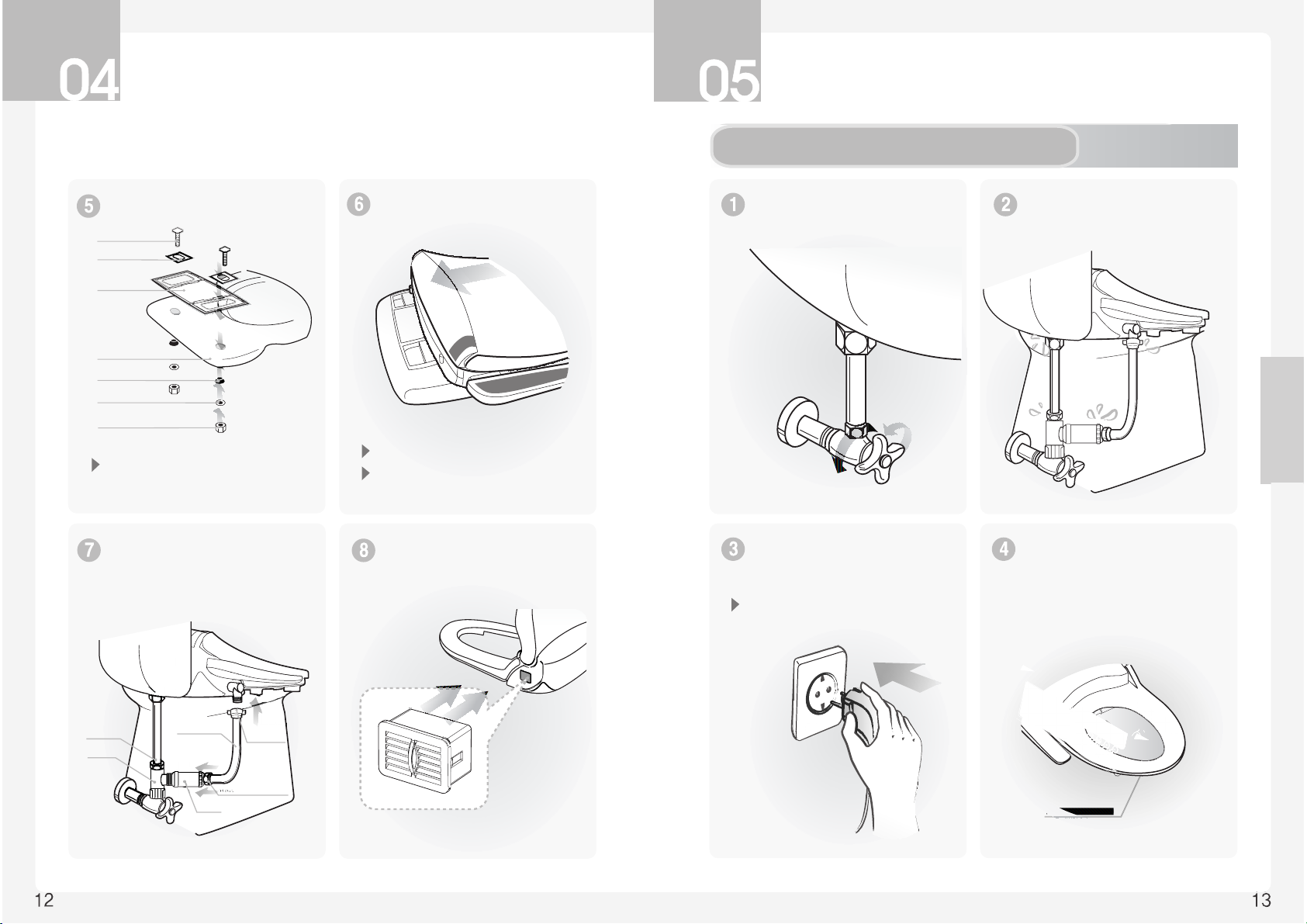

Отрегулируйте фиксирующую пластину
до совпадения отверстий на пластине и
унитазе.
Задвиньте крышку до щелчка.
Установка
е
Порядок пробного запуска
Установите фиксирующую
пластину на унитаз.
Задвиньте крышку-биде в пазы
фиксирующей пластины до конца.
Установите фильтр на Т-клапан,
затем подключите подводку для
биде к фильтру и корпусу крышки.
Вставьте картридж для
дезодорации в корпус
(опционально).
Если крышка установлена неправильно,
то возможна протечка воды.
Болты
Крепления пластины
Фиксирующая
пластина
Унитаз
Резиновые шайбы
Шайбы
Гайки
Откройте кран подачи воды. Убедитесь в отсутствии протечек
воды в подключениях шланга.
Не прикасайтесь к шнуру питания и вилке
мокрыми руками.
Датчик присутствия
Положите руку на датчик присутствия. Устройство начнет
заполняться водой, а затем из
сливного отверстия будет
выходить вода в течение 1~2 сек.
Датчик прису
Page 8
Шланг унитаза
Т - клапан
Шланг
крышки-биде

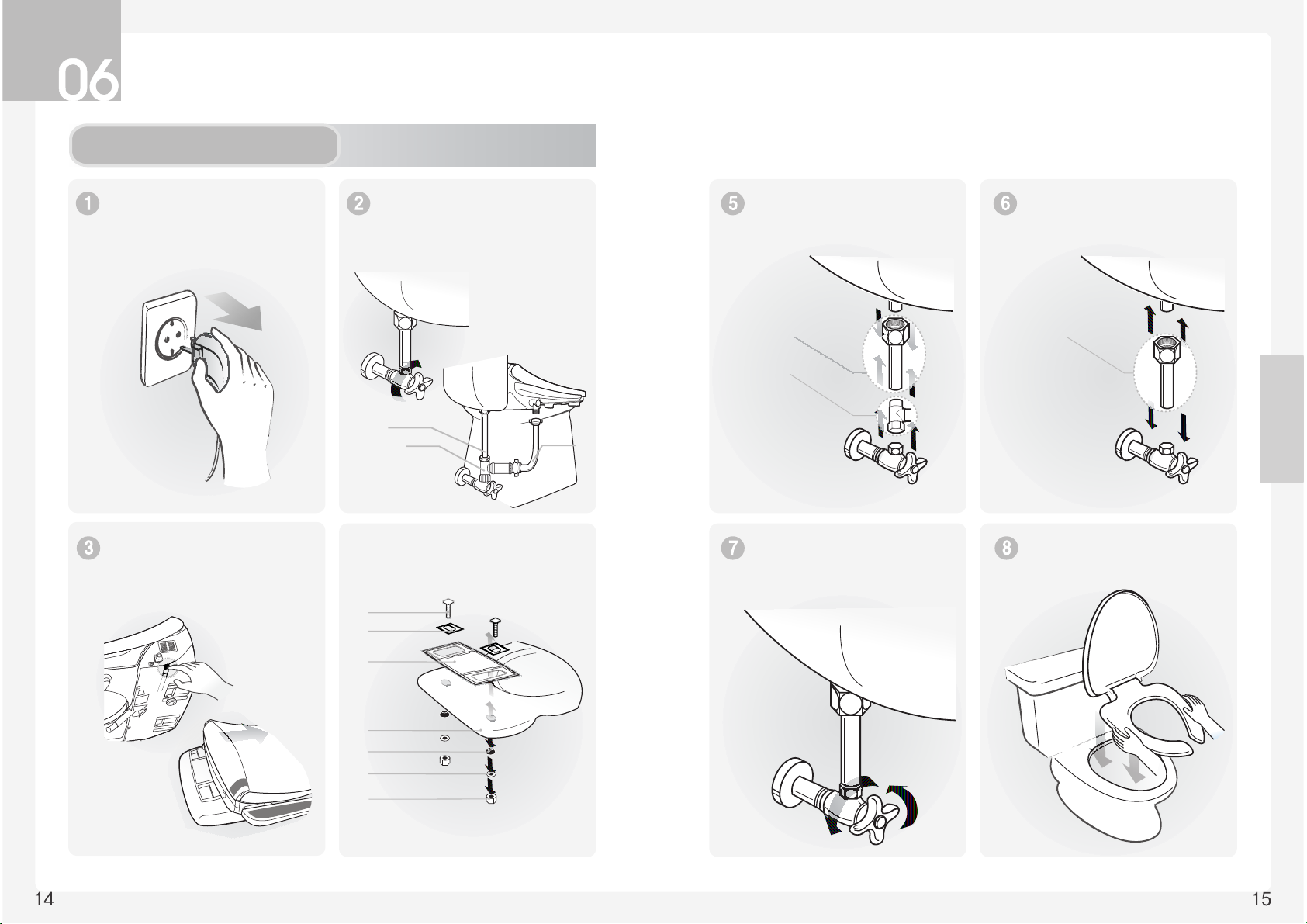

Отсоедините шланги биде,
унитаза и т-клапан.
Установка
закройте кран подачи воды, затем
полностью слейте воду из бачка.
Открутите гайки шлангов и
отсоедините шланги.
Демонтаж
Порядок демонтажа
Отключите питание, вынув вилку
из розетки.
Нажмите на кнопку сбоку корпуса
крышки-биде. После этого, при
нажатой кнопке, потяните корпус
вперед и снимите устройство с
унитаза.
Открутите гайки и демонтируйте
фиксирующую пластину с унитаза.
Установите шланги, которые вы
использовали ранее, до установки
крышки-биде.
Откройте кран подачи воды и
убдедитесь, что нет утечек вокруг
соединения шлангов.
Установите свою старую крышку
унитаза, которую пришлось
снять для установки крышки-биде.
Крепления пластины
Болты
Фиксирующая
пластина
Унитаз
Резиновые шайбы
Шайбы
Гайки
Остоедините шланг
унитаза
Отсоедините
Т-клапан
Прикрутите шланг
унитаза
Page 9
Стоп
Выключает и останавливает все режимы.
При удержании кнопки более 3 секунд,
устройство будет выключено.

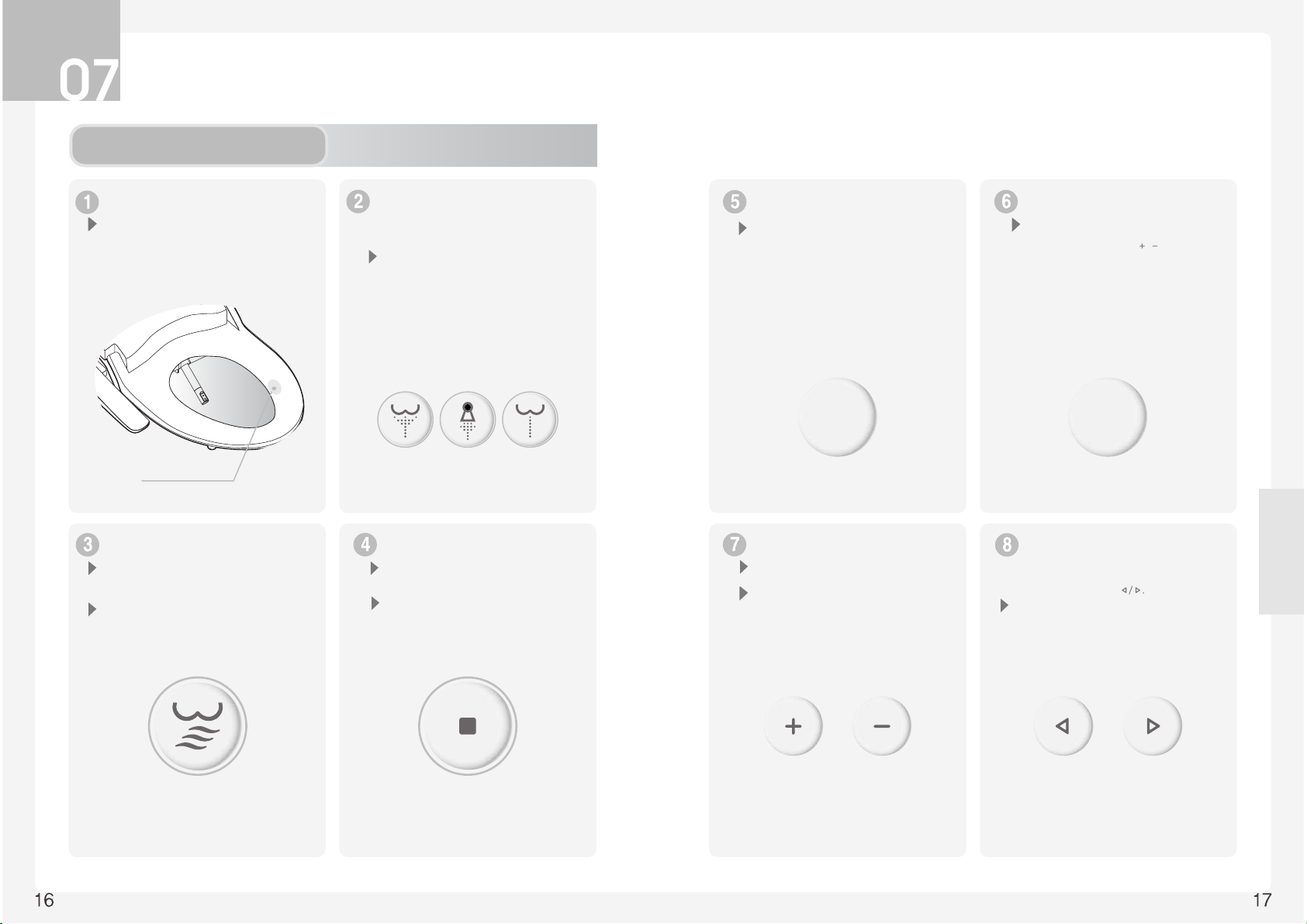

Правила использования
Функции
Сушка
Стоп
ТурбоБидеОбмыв
Пульс
При использовании функции Пульс
в режимах Биде/Обмыв/Турбо
напор воды будет автоматически
изменяться.
В случаях попадания в систему
инородного тела или засорения фильтра,
возможно снижение напора воды.
Регулярно проверяйте фильтр для
повышения безотказной работы.
Нажатие кнопок + - позволяет изменять
напор воды.
Основные функции
датчик присутствия
Сядьте на сиденье крышки-биде. Кнопки с выбором
нужного режима.
Обмыв/Биде/Клизма
Сушка
Массаж
Пульсация
Управление напором воды. Управление положением
форсунки.
Убедитесь, что вы касаетесь датчика, иначе
режимы Обмыв/Биде/Турбо работать
не будут.
Режим Дезодорации включится
автоматически. (опционально)
При нажатии на кнопку, включится
выбранный режим. Одновременно
с выбранным режимом вы можете
использовать дополнительные режимы
Пульс/Массаж/Дети.
При использовании режима Дети режим
Турбо недоступен.
При активации режима Сушка начнет гореть
лампочка-индикатор.
(5 уровней регулировки напора воздуха)
Время работы 3 минуты.
Массаж
При использовании функции Массаж
во время режимов Обмыв и Биде,
местоположение форсунки будет
изменятся (назад и вперед),
создавая эффект массажа.
Во время режимов Обмыв/Турбо/Биде
позицию форсунки можно регулировать
путем нажатия соответствующих кнопок.
Движение происходит вперед-назад.
Page 10
Автоматическая регулировка
температуры подогрева сиденья.
Температура воды Режимы энергосбережения (ECO)
Функции
Инструкцией и гарантией не допускается самостоятельный ремонт, замена
смазки или любое другое обслуживание устройства пользователем.
Все виды работ по ремонту и обслуживанию должны выполняться только
специалистами авторизованного сервисного центра.
Устройство предназначено для частного использования.
Инструкции для выбора правильного способа общего хранения устройства,
такие же как и для ручной мелкой техники.
Подогрев сиденья
При нажатии кнопки, можно выбрать один
из трех температурных режимов.
Низкий/Средний/Высокий
Правила использования
Основные функции
Детский режим
Включите режим Дети перед тем, как
ребенок будет пользоваться крышкой-биде.
(загорится лампочка режима «Дети»)
В режимах Обмыв и Биде форсунка
сдвинется вперед и уменьшится напор воды.
5 уровней регулирования положения
форсунки и напора воды.
Температура подогрева сиденья, будет
снижена.
Режим Турбо работать не будет.
С помощью этой кнопки можно
отрегулировать температуру воды
до желаемого уровня.
Низкий/Средний/Высокий
Дети
Подогрев
Если устройство непрерывно используется
более 15 минут, то температура подогрева
сиденья будет автоматически снижена во
избежание возникновения неприятных
ощущений.
1. После процедуры клизмы полностью удалите воду из прямой кишки.
2. Если напор воды при в режиме Клизма не будет попадать в прямую кишку, то это может
привести к болевым ощущениям и чрезмерному разбрызгиванию воды.
3. При анальных заболеваниях использование режима Клизма может причинять боль
или вызывать кровотечение в первые разы использования.
4. Чрезмерное использование режима Клиза может усугубить запор.
Инструкция пользователя
t
o
воды
Автоматический режим включается
единичным нажатием кнопки ECO - горит
желтая лампочка. Температура сиденья и
воды будет постоянно поддерживаться на
уровне 32 С. В момент использования
сиденья производится прогрев до
температуры установленной пользователем.
Энергосберегающий режим включается
двойным нажатием кнопки ECO - горит
зеленая лампочка. Подогрев сиденья и воды
будет отключён. В момент использования
сиденья производится прогрев до
температуры, установленной пользователем.
Выключение энергосбережения
производится нажатием на кнопку ECO
три раза - лампочки не горят.
Температура воды и сиденья будет
постоянно поддерживаться на уровне,
установленном пользователем.
Функция дезодорации (опц.)
Функция запускается автоматически при
использовании сиденья.
Интенсивность обдува может быть изменена
одним из следующих способов:
При одновременном удержании кнопки Стоп и
разовом нажати кнопки Температура воды, будет
поддерживаться слабый напор воздуха во время и
после использования устройства.
При одновременном удержании кнопки Стоп и
двойном нажатии кнопки Температура Воды, будет
поддерживаться слабый напор во время и сильный
напор воздуха после использования устройства.
При одновременном удержании кнопки Стоп и нажатии
кнопки Температура Воды три раза, будет
поддерживаться сильный напор воздуха во время и
после использования устройства.
После использования устройства система
дезодорации будет продолжать работу в
течение 1 минуты.
Page 11
Пожалуйста, отнеситесь ответственно к утилизации данного продукта. Электронные составляющие
устройства содержат вещества, способные при разложении причинить ущерб человеческому здоровью
и окружающей среде.
Данный знак означает, что продукт не должен быть выброшен вместе с обычными бытовыми отходами.
В конце срока службы его необходимо сдать в центр сбора отходов.

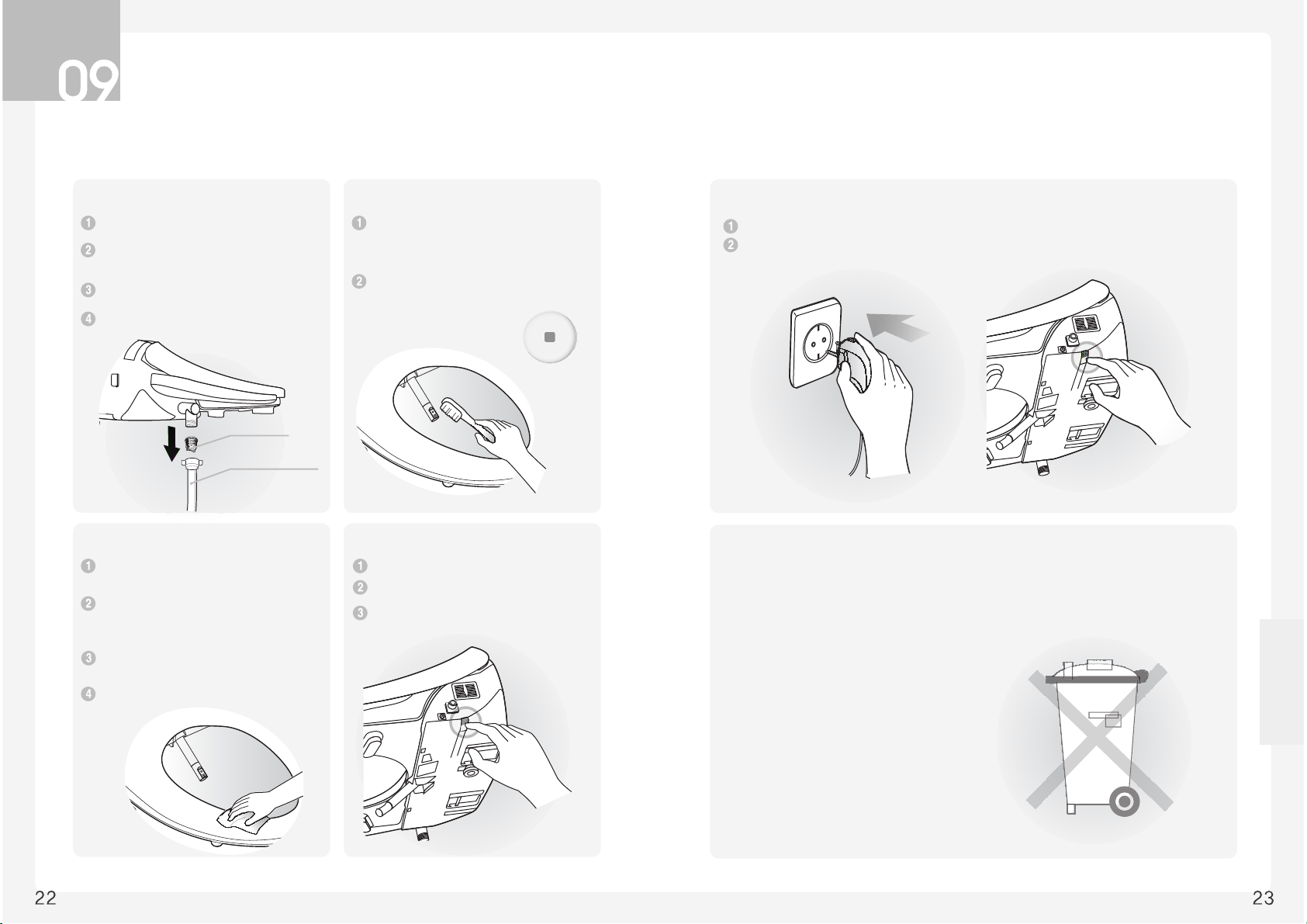

Обслуживание и уход
Обслуживание
и уход
Обслуживание устройства, перед включением, после длительного хранения.
Если в изделие была воды, слейте ее.
Вставьте вилку питания в розетку и убедитесь, что на устройство подается питание.
Утилизация продукта
Шланг подачи воды
Сетчатый фильтр
Чистка фильтра для воды.
Закройте кран подачи воды и слейте воду
из бака.
Отсоедините шланг подачи воды.
Выньте фильтр и очистите его мягкой щеткой.
Например, зубной щеткой.
После очистки установите фильтр на место
и подключите шланг подачи воды.
Откройте кран подачи воды.
Поверхность корпуса сделана из пластмассы,
которую можно повредить при чистке
с помощью скребка, химикатов и т.д.
Протирайте поверхность мягкой, полностью
выжатой, тканью.
Не допускайте прямое попадание струй воды
непосредственно на поверхность устройства.
Чистка форсунки.
Чистка основного корпуса.
Слив воды из бака устройства.
Удерживайте кнопку Обмыв в течение 3 секунд
форсунка должна выдвинуться вперед и
остановиться. Через 2 минуты форсунка
автоматически вернется обратно.
Очистите поверхность форсунки мягкой
щеткой, затем нажмите кнопку СТОП и
форсунка вернется обратно
для промывки и самоочистки.
Чистку осуществляйте при выключенном
питании. Убедитесь, что вода не попадает
на электрические элементы.
Не касайтесь электрических элементов
мокрыми руками.
Выньте вилку шнура питания из розетки.
Закройте кран подачи воды.
Нажмите кнопку на боковой стороне
основного корпуса.
Стоп
Page 12
Предохранитель, доп. би-металлический
Вт
5 уровней от комнатной температуры до 50
Обслуживание
и уход
Технические
характеристики
Неисправность
Действия для проверки
Устройство не
включается
Не поступает вода
из форсунки
Слабый напор воды
Холодная вода
Холодное сиденье
Режим турбо не работает
Проверьте подключена ли вилка в розетку.
Проверьте наличие питания и исправность розетки.
Проверьте подачу воды.
Проверьте не перекрыт ли кран подачи воды.
Проверьте форсунка, она может быть засорена.
Проверьте не изгибается ли шланг.
Проверьте фильтр воды, он может быть забит.
Проверьте настройку давления воды.
Проверьте настройки температуры воды.
Проверьте настройки температуры сиденья.
Проверьте включен ли режим Дети.
Перед обращением в сервис, пожалуйста, выполните проверку,
следуя рекомендациям, указанным ниже.
Описание индикации самодиагностики
ИндикацияНеисправность№
Входной датчик температуры воды отключен или не вставлен
Входной датчик температуры воды замкнут или
температура воды слишком высокая
При возникновении неисправности обратитесь к этой таблице и
сообщите эту неисправность в сервисную службу.
Выходной датчик температуры воды отключен или не вставлен
Выходной датчик температуры воды замкнут или
температура воды слишком высокая
Сенсор температуры сиденья отключен или не вставлен
Сенсор температуры сиденья замкнут или температура сиденья
температура сиденья слишком высокая
Водяной насос отключен или не установлен
Водяной насос замкнуло
Вентилятор дезодорации имеет недостаточную скорость вращения
Остановка вентилятора дезодорации вследствии перегрузки
Обогрев воздуха отключается в режиме Сушка
Обогреватель и вентилятор в режиме Сушка одновреммено
прекращают работать
Индикатор температуры воды средний и низкий мигают
одновременно
Индикатор температуры воды средний и низкий мигают
одновременно
Индикатор температуры воды средний и низкий мигают
отдельно
Индикатор температуры воды средний и высокий мигают
отдельно
Индикатор температуры сиденья мигает низкий уровень.
Индикатор температуры сиденья мигает высокий уровень.
Режимы Обмыв, Биде, Турбо не работают.
Каждая неисправность сопровождается звуковым сигналом
и имеет свою световую индикацию.
Модель
Напряжение сети
Потребляемая мощность
Электрический кабель
Подключение воды
Рабочее давление воды
Обмыв
Биде
Турбо
Потре-
бление
воды
Обмыв
Биде
Клизма
Контроль давления
воды
Регулировка
Температуры
Мощность нагрева
Защита
Подогрев
сиденья
Регулировка
Температуры
Защита
Мощность нагрева
Регулировка
Температуры
Мощность нагрева
Защита
Сушка
Дезодорация
Размеры
мм
Вес
нетто/брутто
кг
катализатор
Температурный предохранитель
Вт
от комнатной температуры до ~ 42C
Температурный предохранитель, термопереключатель
Вт
от комнатной температуры до ~ 38C
прямое, к системе холодного водоснабжения
Вт
Гц
В
Устранение неполадок
Page 13
Круглый
Вытянутый
Заметки
Сравнительная таблица
и уход
Обслуживание
Автоматический
Энергосберегающий режим
энергосберегающий режим
ГигиенаКомфорт
Функция
Обмыв
Биде
Турбо
Сушка
Массаж
Пульсация
Мгновенный нагрев воды
Дезодорация
режим Дети
Микролифт
Размеры диаграммы
Форсунка из нержавеющей стали
Дистанционный пульт
Подогрев сиденья
Усиленный водяной насос
Воздушные пузыри в струе воды
Page 14
Обслуживание
и уход
Заметки
Заметки
Page 15
Заметки Информация о гарантии
и уход
Обслуживание
Гарантийный талон
u
Модель
Дата продажи
Серийный №
1. По вопросам гарантийного ремонта или обслуживания необходимо обращаться
по месту покупки оборудования.
2. Срок действия гарантии - 12 месяцев с даты продажи изделия.
3. При обнаружении неисправности действуют следующие правила гарантийного обслуживания:
Продавец
Печать
- гарантийные обязательства действуют в течении гарантийного срока для оборудования,
установка и использование которого производились в соответствии с условиями эксплуатации,
установленными данным руководством пользователя.
- гарантийные обязательства дейтсвуют только при условии правильно заполненного гарантийного
талона.
- ремонт и обслуживание оборудования не попадающие под гарантийные обязательства
выполняюся на платной основе.
Устройство снимается с гарантии, если неисправность вызвана:
1. несоблюдением условий эксплуатации,
2. неправильным подключением или несоответствием Государственным стандартам параметров
питающих электрических и водопроводных сетей,
3. преднамеренным или случайным использованием режимов, не описанных в инструкции,
4. попаданием внутрь устройства посторонних предметов, веществ, жидкостей, насекомых и т.п,
5. использованием изделия в целях, для которых оно не предназначено,
6. ремонтом оборудования не уполномоченными на это лицами,
7. действиями непреодолимой силы (стихией, пожаром, аварией, природной катастрофой,
случайными внешними или бытовыми факторами - гроза, бросок напряжения и т.п.),
8. механическими повреждениями, возникшими после передачи товара потребителю,
9. внесением изменений в конструкцию изделия не предусмотренных заводом изготовителем,
10. использованием нестандартных или некачественных расходных материалов и принадлежностей
м.п.
Loading...
