Page 1

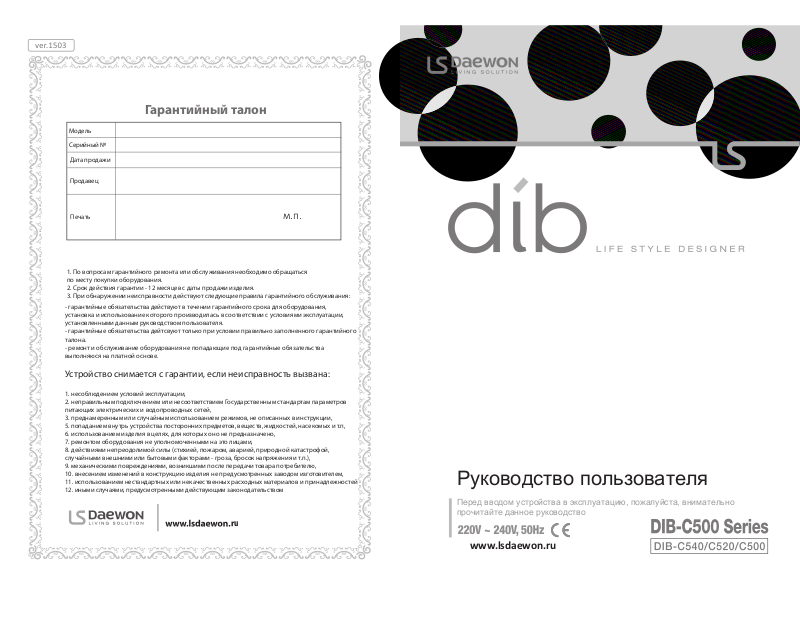

Гарантийный талон
u
Модель
Дата продажи
Серийный №
1. По вопросам гарантийного ремонта или обслуживания необходимо обращаться
по месту покупки оборудования.
2. Срок действия гарантии - 12 месяцев с даты продажи изделия.
3. При обнаружении неисправности действуют следующие правила гарантийного обслуживания:
Продавец
Печать
- гарантийные обязательства действуют в течении гарантийного срока для оборудования,
установка и использование которого производилась в соответствии с условиями эксплуатации,
установленными данным руководством пользователя.
- гарантийные обязательства дейтсвуют только при условии правильно заполненного гарантийного
талона.
- ремонт и обслуживание оборудования не попадающие под гарантийные обязательства
выполняюся на платной основе.
Устройство снимается с гарантии, если неисправность вызвана:
1. несоблюдением условий эксплуатации,
2. неправильным подключением или несоответствием Государственным стандартам параметров
питающих электрических и водопроводных сетей,
3. преднамеренным или случайным использованием режимов, не описанных в инструкции,
5. попаданием внутрь устройства посторонних предметов, веществ, жидкостей, насекомых и т.п,
6. использованием изделия в целях, для которых оно не предназначено,
7. ремонтом оборудования не уполномоченными на это лицами,
8. действиями непреодолимой силы (стихией, пожаром, аварией, природной катастрофой,
случайными внешними или бытовыми факторами - гроза, бросок напряжения и т.п.),
9. механическими повреждениями, возникшими после передачи товара потребителю,
10. внесением изменений в конструкцию изделия не предусмотренных заводом изготовителем,
11. использованием нестандартных или некачественных расходных материалов и принадлежностей
12. иными случаями, предусмотренными действующим законодательством
www.lsdaewon.ru
м.п.
Page 2
1. Оборудование должно быть установлено в соответствии с данным руководством.
3. Пожалуйста, сохраняйте руководство пользователя и храните его в легко доступном месте.
4. Не пытайтесь выполнить самостоятельный ремонт изделия. Это может привести к
снятию устройства с гарантии.
Устройство предназначено для домашнего использования.
Перед установкой, пожалуйста, ознакомьтесь с руководством пользователя.
Содержание
Содержание
Описание
Установка
Функции
и уход
Меры безопасности
Характеристики
Установка
Конструкция
Обслуживание
Первое включение
Правила использования
Настройка изделия
Обслуживание и уход . . . . . . . . . . . . . .
Устранение неполадок . . . . . . . . . . . . . .

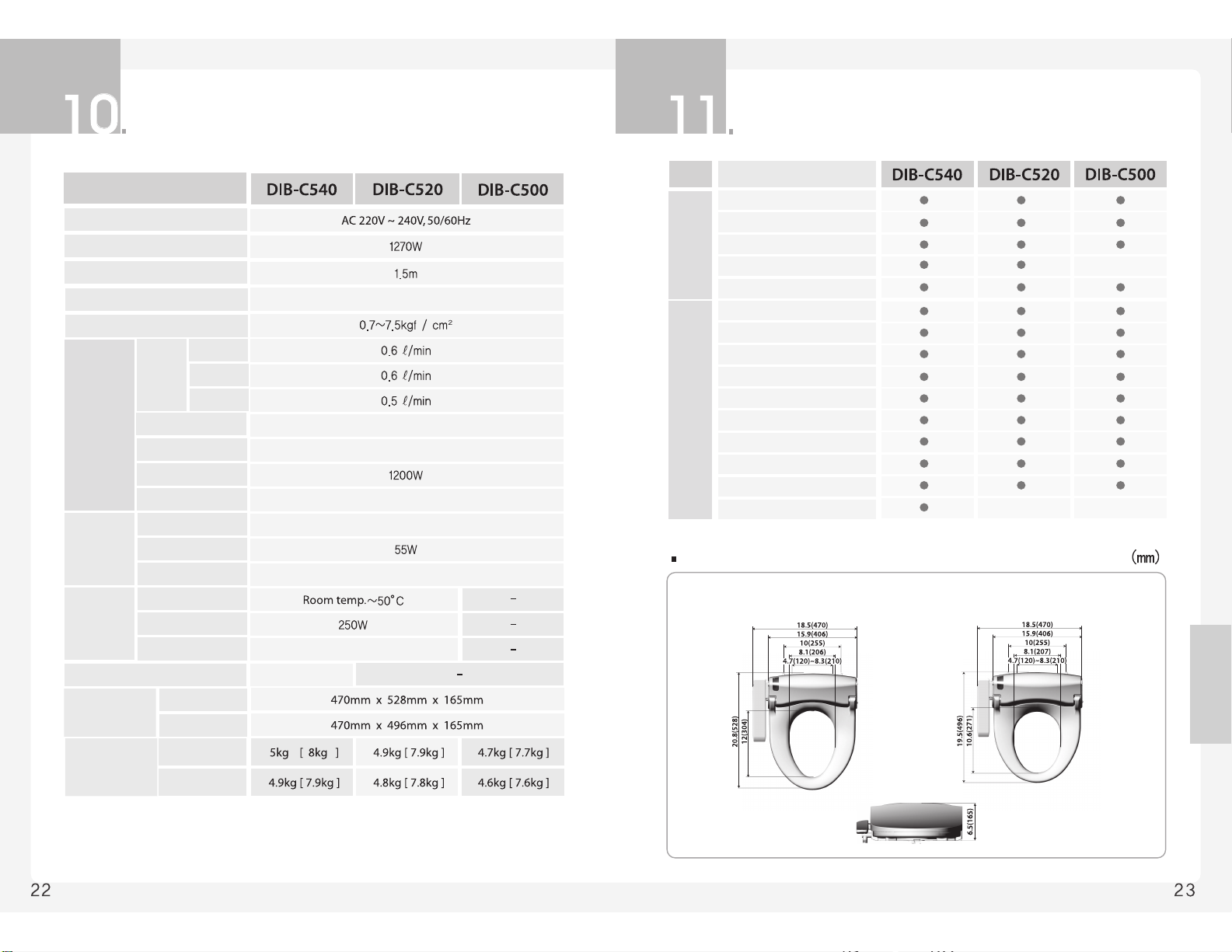

Технические характеристики
Сравнительная таблица
Гарантия
Page 3
прямой контакт с влажной поверхностью
Риск поражения электрическим током
Описание
Меры безопасности
Опасно
Осторожно
При нарушении инструкции повывашается вероятность
возникновения риска опасных для жизни ситуаций или
не ремонтнопригодных повреждений устройства.
Выполнить:
Запрещается:
самостоятельная разборка и ремонт
воздействие высоких температур
попадание влаги
прочие действия
Требуется заземление
Обязательно к
выполнению
Опасно
Разборка, модификация или ремонт
запрещаются!
и возгорания.
Не включайте и не трогайте шнур
питания мокрыми руками.
Риск поражения электрическим током
Риск поражения электрическим током
и возгорания.
Риск поражения электрическим током
и возгорания.
Не используйте поврежденный шнур
питания, вилку или розетку.
Не допускайте попадания воды на
корпус и электрические составляющие.
Предупреждающие знаки:
Опасно
Риск поражения
электрическим током
Не забудьте заземлить устройство.
Используйте только розетку с заземлением.
При отсутствии заземления на розетке
необходимо заземлить устройство.
Отсутствие заземления, может
привести к поражению током и
отказу устройства.
Проверьте, что в розетке правильное
напряжение 220 ~ 240V
Риск возникновения
перегрева и возгорания.
Не используйте горючие материалы
вблизи от устройства.
Не подключайте устройство к
трубопроводу с технической водой.
Риск возникновения
раздражения кожи.
Не включайте устройство в сеть, пока
полностью не закончена установка.
Если повреждена вилка или шнур
питания, обратитесь в сервисную
службу.
Не закрывайте отверстие обдува
рукой или другими предметами.
Риск поражения
электрическим током
и возгорания.
Перед снятием устройства с унитаза,
всегда следует отключать устройство
от питания.
Page 4
Осторожно
Описание
Осторожно
Меры безопасности
Не вставайте на устройство и
не кладите на него тяжелые
предметы.
Вы рискуете получить травму
и повредить устройство.
Не прикладывайте силу для закрытия
сиденья и крышки.
Вы можете сломать механизм медленного
опускания крышки (микролифт).
Не облокачивайтесь на крышку
устройства.
Возможна поломка
изделия.
При чистке изделия запрещается
пользоваться моющими средствами
на основе растворителей или других
агрессивных веществ
Не перегибайте соединительный
шланг и не прикладывайте силу при
его подключении или отключении.
Возможна утечка воды
или прекращение
ее подачи.
Будьте осторожны с использованием
нагревательных элементов.
При использовании устройства детьми,
рекомендуем переключать температуру сушки
и подогрева на минимум.
Когда устройство не используется
длительное время, отключайте питание и сливайте воду из бака
устройства.
Застоявшаяся вода,
может привести к
раздражению кожи.
Не используйте неисправный продукт.
Если изделие неисправно, отключите питание
и обратитесь в сервисный центр.
Опасность поражения электрическим током и
возгорания.
При установке слегка надавите на
биде, пока не услышите щелчок.
В противном случае есть вероятность утечки
воды или неправильной работы устройства.
Не оставляйте снятое устройство в
перевернутом положении.
Возможна поломка устройства.
Page 5
Размер крышки
Расстояние А
Круглый
мм
мм
Характеристики
Описание
Мгновенная подача
теплой воды.
Нагрев воды происходит
мгновенно, позволяя
использовать
устройство с первых
секунд запуска.
Биде имеет следующие характеристики:
Воздушные пузыри
Вода, заранее насыщается
пузырьками воздуха,
создаёт ощущение
дополнительного
комфорта.
Сопло из нержавеющей
стали.
Для лучшей гигиены,
используется
специальная насадка.
Пульсация
Пульсация обеспечивается циклической
сменой напора, слабыйсильный.
Энергосбережение
Устройство запоминает время, в которое
используется наиболее
часто и подготавливает
свою работу к этому
времени, позволяя
сократить затраты на
электроэнергию.
Режим для детей
Подразумевает под собой комфортное
для ребенка давление
воды, а также
специальную
позицию форсунки.

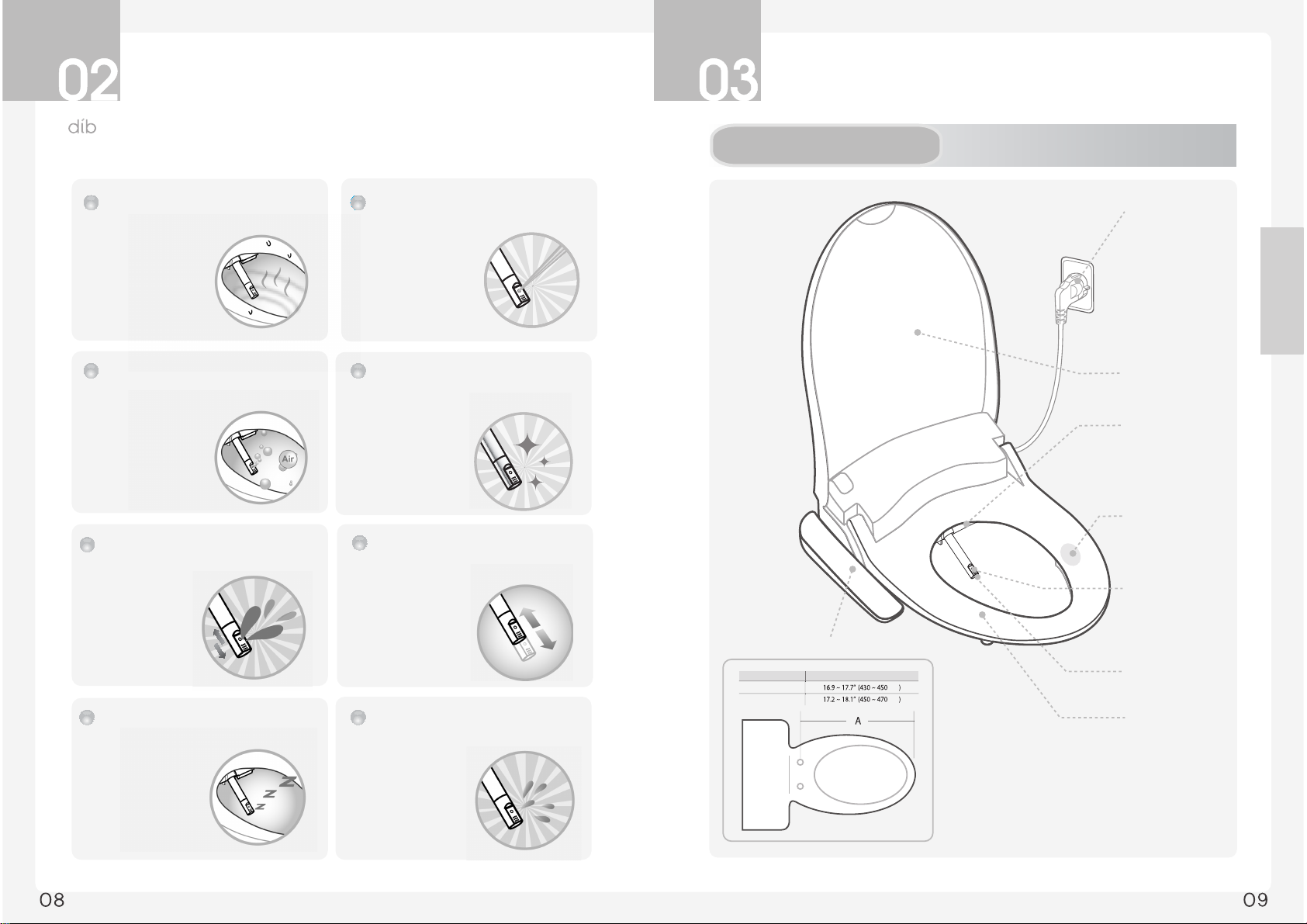

Конструция
Вилка
Крышка
Отверстие
фена
Датчик
присутствия
Форсунка
обмыва
Форсунка биде
Сиденье
с подогревом
Панель управления
Удлиненный
Основной корпус
Массаж
Массажный эффект, создается
движением сопла
вперед-назад.
Мягкая, но в тоже время
мощная струя воды,
обеспечивает
дополнительное
очищение.
Обмыв
Page 6
Порядок установки
сиденье
Стоп
Биде
Пульсация
Дети
Обмыв
Режим общего
обмыва.
(2 минуты)
Управление
температурой воды
(Низ/Сред/Выс)
Турбо
Сушка
Массаж
1 - автоматический
2 - энергосбережрегающий
3 - выкл
Энергосбережение
Опционально
резиновая шайба
запасная гайка
Опционально
Установка
Подогрев
сиденья
Температура
Управление
позицией
форсунки.
Управление
напором
воды/воздуха
5 уровней.
Конструкция Установка
Останавливает
все функции.
Удерживайте
более 3-х секунд
для выключения.
Режим биде.
(2 минуты)
Режим фена.
(3 минуты)
Пульсирующая
струя воды
Работает в режимах
Обмыв/Биде/Турбо
Управление
температурой
сиденья.
(Низ/Сред/Выс)
Безопасный режим
для детей. Давление
воды уменьшается
и форсунка выезжает
вперед.
Режим турбо
(2 минуты)
Не работает
в детском
режиме.
Режим массажа,
работает в режимах
Обмыва и Биде.
Форсунка двигается
вперед и назад.
воды
Болты
Гайки
Шайбы
Резиновые
шайбы
Крепления
пластины
Фиксирующая
пластина
Т - клапан
Шланги подачи
воды
для туалета
для крышки-биде
Картридж дезодорации
(DIB-C540, C830, C850R)
Фильтр

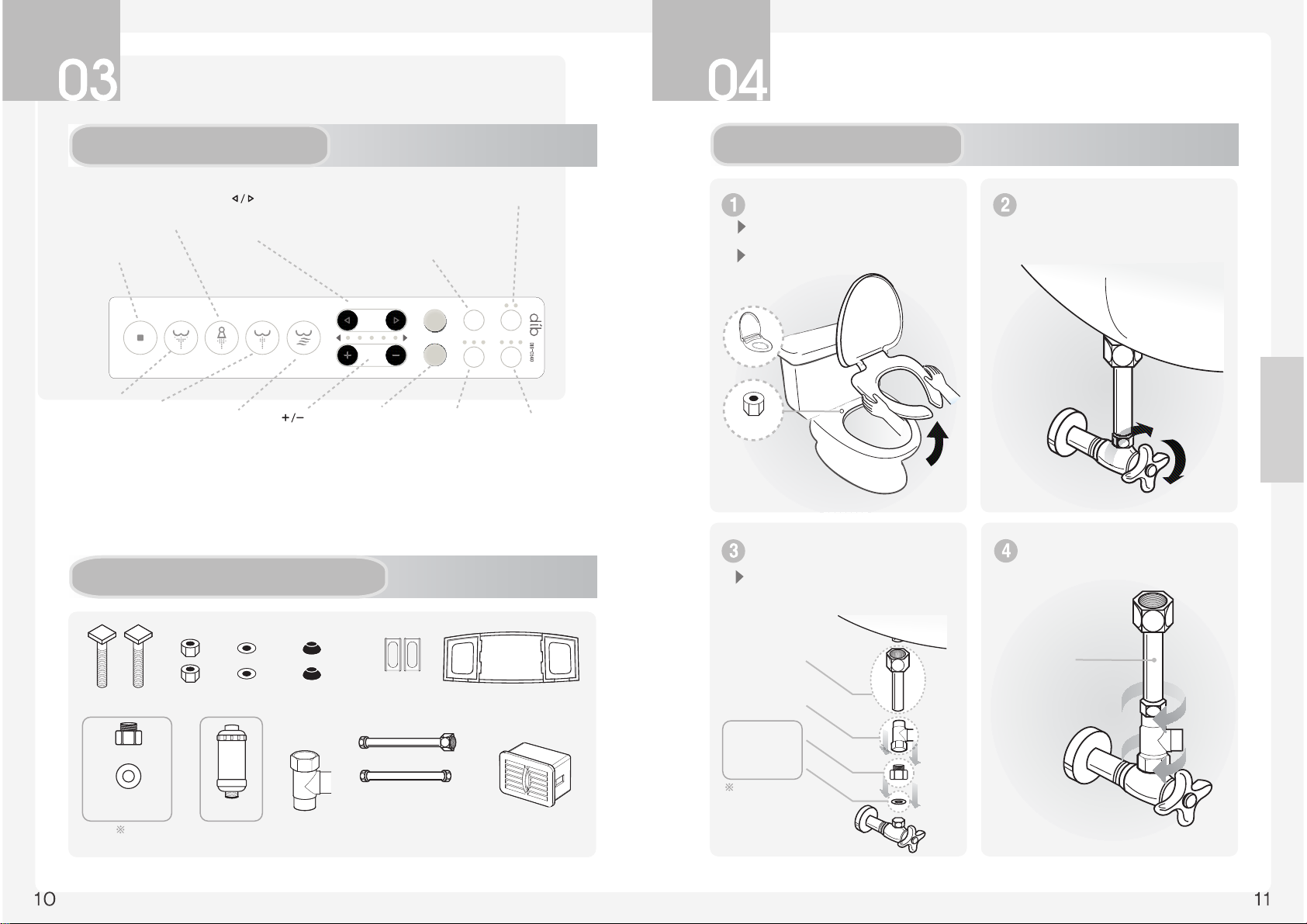

Панель управления

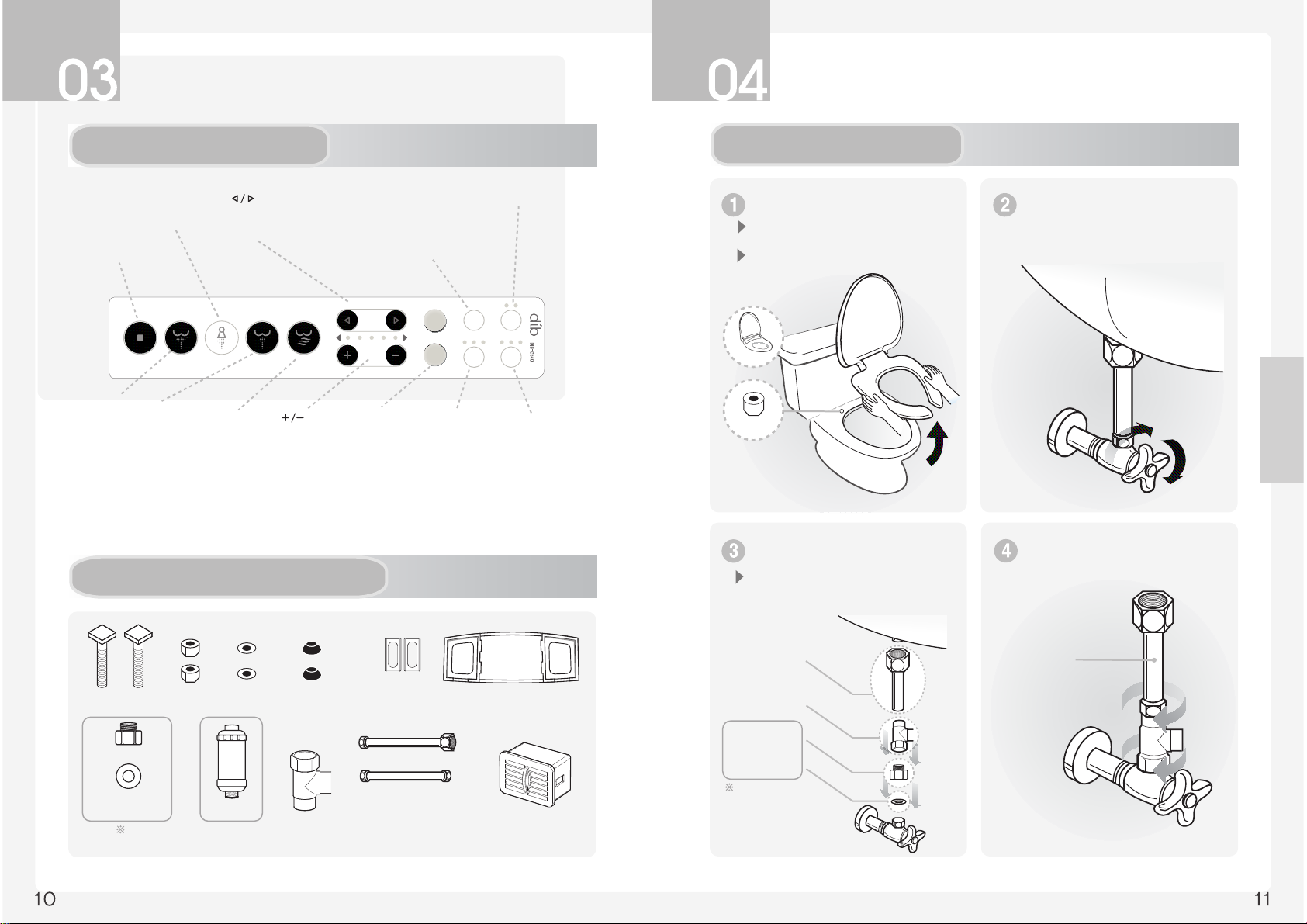

Комплект для установки
Снимите старую крышку унитаза.
Открутите гайки крепления, а затем
снимите сиденье.
Сохраните весь крепеж и старое сиденье.
Закройте клапан подачи воды,
а затем слейте воду из бачка
унитаза.
Подсоедините шланг для унитаза.
Шланг для
унитаза.
Снимите шланг, а затем установите
Т - клапан.
гайки
Не выбрасывайте старую подводку.
Снимите шланг
подачи воды
Установите
Т-клапан
Запасная гайка
Резиновай шайба
Мощность
Вперед
Назад
Стоп
Обмыв
Биде
Турбо Сушка
Пульс
Массаж
Дети
Подо-
грев
ЭСО
t
o
воды
Управление
температурой
сиденья
(Низ/Сред/Выс)
Page 7
Порядок установки
сиденье
Стоп
Биде
Пульсация
Дети
Обмыв
Режим общего
обмыва.
(2 минуты)
Управление
температурой воды
(Низ/Сред/Выс)
Турбо
Сушка
Массаж
1 - автоматический
2 - энергосбережрегающий
3 - выкл
Энергосбережение
Опционально
резиновая шайба
запасная гайка
Опционально
Установка
Подогрев
сиденья
Температура
Управление
позицией
форсунки.
Управление
напором
воды/воздуха
5 уровней.
Конструкция Установка
Останавливает
все функции.
Удерживайте
более 3-х секунд
для выключения.
Режим биде.
(2 минуты)
Режим фена.
(3 минуты)
Пульсирующая
струя воды
Работает в режимах
Обмыв/Биде/Турбо
Управление
температурой
сиденья.
(Низ/Сред/Выс)
Безопасный режим
для детей. Давление
воды уменьшается
и форсунка выезжает
вперед.
Режим турбо
(2 минуты)
Не работает
в детском
режиме.
Режим массажа,
работает в режимах
Обмыва и Биде.
Форсунка двигается
вперед и назад.
воды
Болты
Гайки
Шайбы
Резиновые
шайбы
Крепления
пластины
Фиксирующая
пластина
Т - клапан
Шланги подачи
воды
для туалета
для крышки-биде
Картридж дезодорации
(DIB-C540, C830, C850R)
Фильтр
Панель управления
Комплект для установки
Снимите старую крышку унитаза.
Открутите гайки крепления, а затем
снимите сиденье.
Сохраните весь крепеж и старое сиденье.
Закройте клапан подачи воды,
а затем слейте воду из бачка
унитаза.
Подсоедините шланг для унитаза.
Шланг для
унитаза.
Снимите шланг, а затем установите
Т - клапан.
гайки
Не выбрасывайте старую подводку.
Снимите шланг
подачи воды
Установите
Т-клапан
Запасная гайка
Резиновай шайба
Мощность
Вперед
Назад
Стоп
Обмыв
Биде
Турбо Сушка
Пульс
Массаж
Дети
Подо-
грев
ЭСО
t
o
воды
Управление
температурой
сиденья
(Низ/Сред/Выс)
Page 8
Шланг для
унитаза
Т-клапан
Фильтр
Металлическая гайка
гайка
Пластиковая
Шланг для
крышки-биде

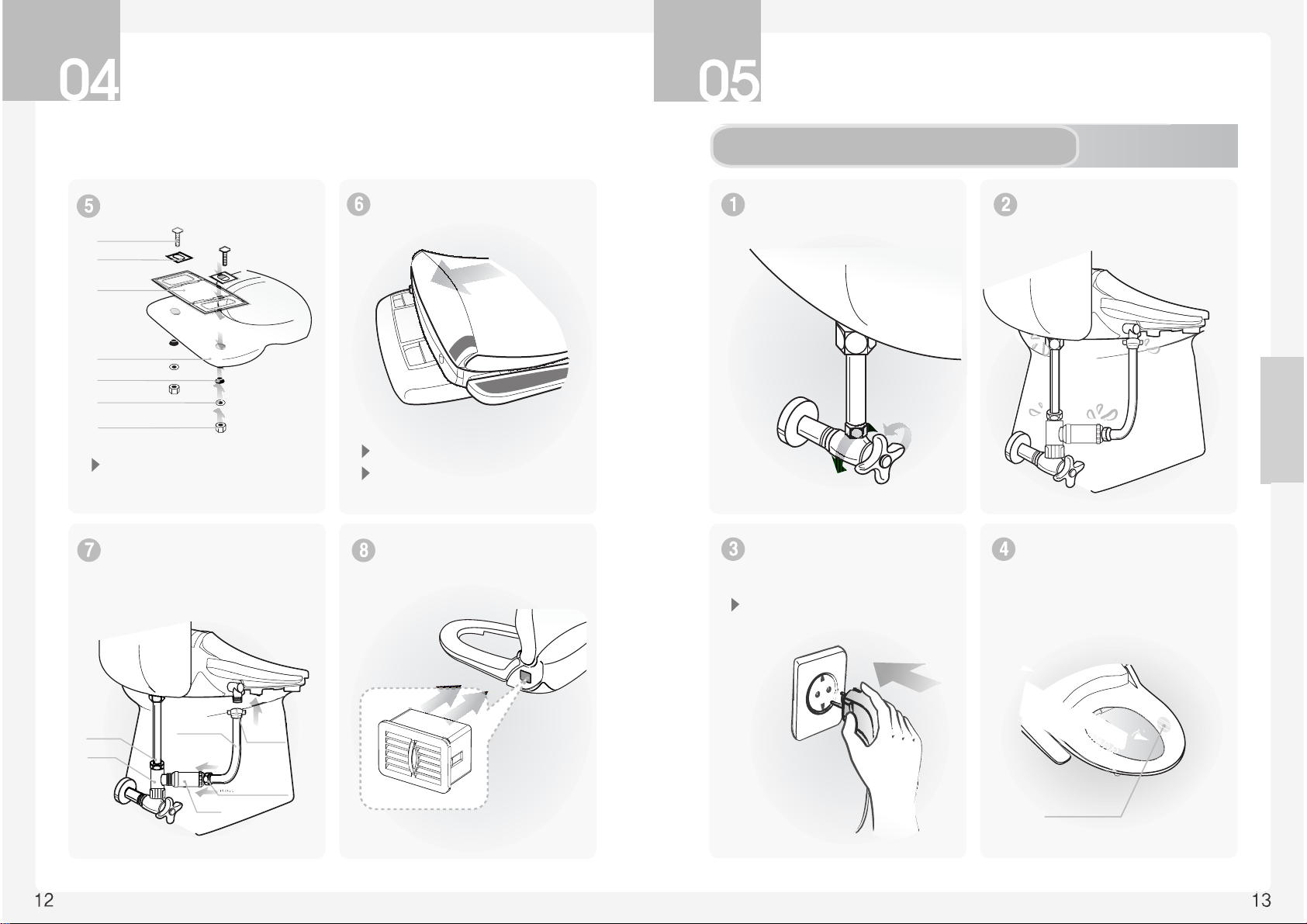

Убедитесь, что при включении
питания загорается индикация и
двигается форсунка.
Установка
Первое включение
Отрегулируйте фиксирующую пластину,
до совпадения отверстий на пластине и
унитазе.
Задвиньте крышку до щелчка.
Установка
Порядок пробного запуска
Установите фиксирующую
пластину на унитаз.
Задвиньте крышку-биде в пазы
фиксирующей пластины до конца.
Установите фильтр на Т-клапан,
затем подклоючите подводку для
биде к фильтру и корпусу крышки.
Вставьте картридж для
дезодорации в корпус
(опционально).
Если крышка установлена неправильно,
то возможна протечка воды.
Болты
Крепления пластины
Фиксирующая
пластина
Унитаз
Резиновые шайбы
Шайбы
Гайки
Откройте кран подачи воды. Убедитесь в отсутствии протечек
воды в подключениях шланга.
Не прикасайтесь к шнуру питания и вилке
мокрыми руками.
Датчик присутствия
Положите руку на датчик присутствия. Устройство начнет
заполняться водой, а затем из
сливного отверстия будет
выходить вода в течении 1~2 сек.
Page 9
Стоп
Выключает и останавливает все режимы.
При удержании кнопки более 3 секунд,
устройство будет выключено.
Функции
Сушка
Стоп
ТурбоБидеОбмыв
Пульс
При использовании функции Пульс
в режимах Биде/Обмыв/Турбо
напор воды будет автомотически
изменяться.
В случаях попадания в систему
инородного тела или засорения фильтра,
возможно снижение напора воды.
Регулярно проверяйте фильтр для
повышения безотказной работы.
Нажатие кнопок + / - позволяет изменять
силу напора воды.

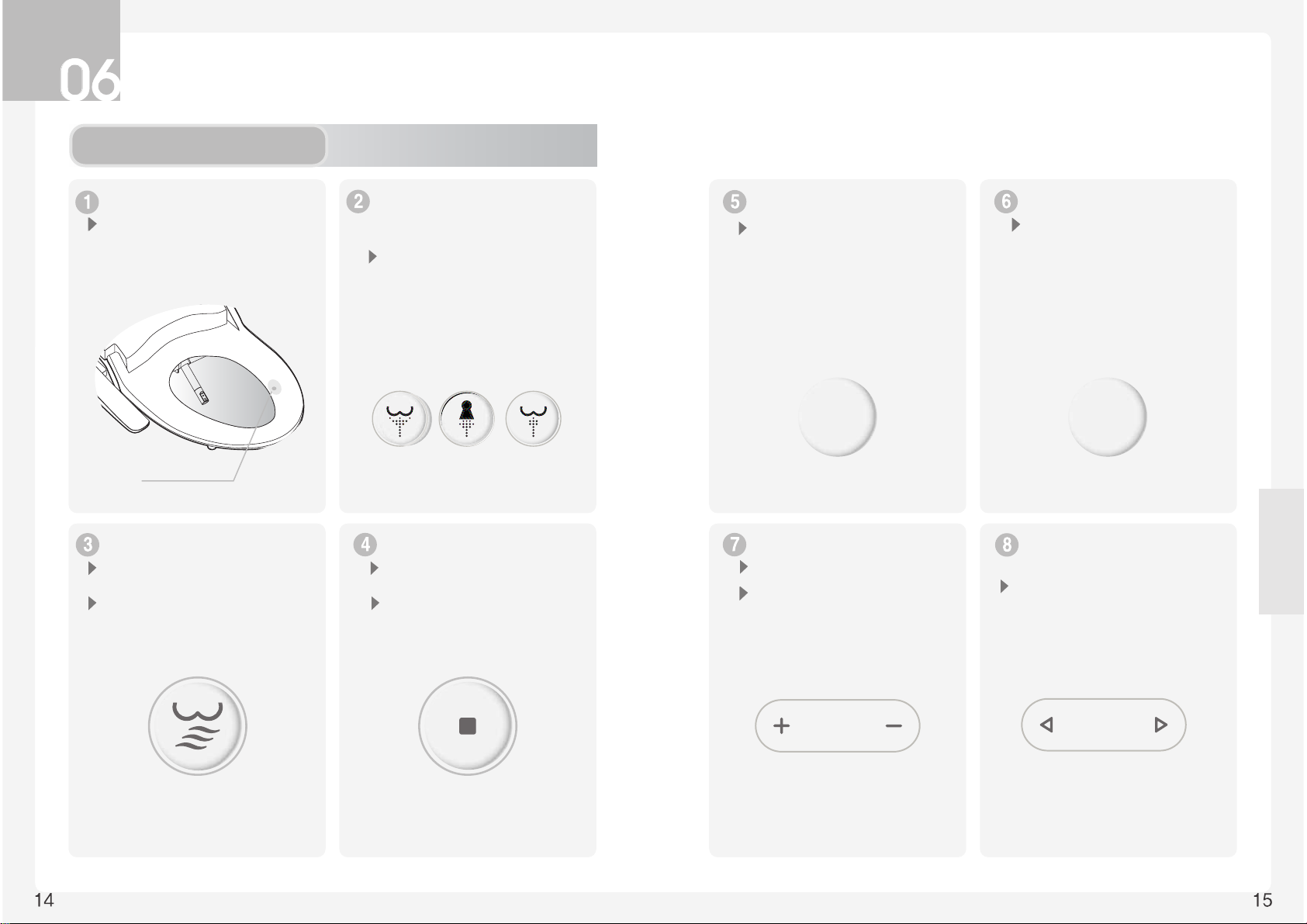

Основные функции
датчик присутствия
Сядьте на сиденье крышки-биде. Кнопки с выбором
нужного режима.
Обмыв/Биде/Турбо
Сушка
Массаж
Пульсация
Управление напором воды. Управление положением
форсунки.
Убедитесь, что вы касаетесь датчика, иначе
режимы Обмыв/Биде/Турбо работать
не будут.
Режим Дезодорации включится
автоматически. (опционально)
При нажатии, включится необходимый
режим, также можно пользоваться
некоторыми другими режимами.
При использовании режима Дети режим
Турбо недоступен.
Начнет гореть лампочка-индикатор.
(5 уровней регулировки напора воздуха)
Время работы 3 минуты.
Массаж
При использовании функции Массаж
во время режимов Обмыв и Биде,
местоположение форсунки будет
изменятся (назад и вперед),
создавая эффект массажа.
Во время режимов Обмыв/Турбо/Биде
позицию форсунки можно регулировать
путем нажатия соответствующих кнопок.
Движение происходит вперед-назад.
Мощность
Вперед
Назад
Правила использования
Page 10
Температура воды Режимы энергосбережения (ECO)
Подогрев сиденья
При нажатии кнопки, можно выбрать один
из трех температурных режимов.
Низкий/Средний/Высокий
Правила использования
Основные функции
Детский режим
Включите режим Дети перед тем, как
ребенок будет пользоваться крышкой-биде.
(загорится лампочка режима «Дети»)
В режимах Обмыв и Биде форсунка
сдвинется вперед и уменьшится напор воды.
5 уровней регулирования положения
форсунки и напора воды.
Температура подогрева сиденья, будет
снижена.
Режим Турбо работать не будет.
С помощью этой кнопки, можно
отрегулировать температуру воды
до желаемого уровня.
Низкий/Средний/Высокий
Автоматический режим включается
единичным нажатием кнопки ECO - горит
желтая лампочка. Температура сиденья и
воды будет постоянно поддерживаться на
уровне 32 С. В момент использования
сиденья производится прогрев до
температуры установленной пользователем.
Энергосберегающий режим включается
двойным нажатием кнопки ECO - горит
зеленая лампочка. Подогрев сиденья и воды
будет отключён. В момент использования
сиденья производится прогрев до
температуры, установленной пользователем
режим.
Выключение энергосбережения производися
нажатием на кнопку ECO три раза - лампочки
не горят. Температура воды и сиденья будут
постоянно поддерживаться на уровне,
установленном пользователем.
Дети
Подогрев
Функции
Пожалуйста, отнеситесь ответственно к утилизации данного продукта. Электронные составляющие
устройства содержат вещества, способные при разложении причинить ущерб человеческому здоровью
и окружающей среде.
Данный знак означает, что продукт не должен быть выброшен вместе с обычными бытовыми отходами.
В конце срока службы его необходимо сдать в центр сбора отходов.
Утилизация продукта
Автоматическая регулировка
температуры подогрева сиденья.
Функция дезодорации (опц.)
Если устройство непрерывно используется
более 15 минут то температура подогрева
сиденья будет автоматически снижена во
избежание возникновеия неприятных
ощущений.
Функция запускается автоматически при
использовании сиденья.
Интенсивность обдува может быть изменена
одним из следующих способов:
При одновременном удержании кнопки Стоп и
разовом нажати кнопки Температура воды, будет
поддерживаться слабый напор воздуха во время и
после использования устройства.
При одновременном удержании кнопки Стоп и
двойном нажатии кнопки Температура Воды, будет
поддерживаться слабый напор во время и сильный
напор воздуха после использования устройства.
При одновременном удержании кнопки Стоп и нажатии
кнопки Температура Воды три раза, будет
поддерживаться сильный напор воздуха во время и
после использования устройства.
После использования устройства система
дезодорации будет продолжать работу в
течении 1 минуты.
t
o
воды
Page 11
Функции
Отключить звук
нажатия кнопок
Включен
Вкл/Выкл звука нажатия кнопок
Удерживайте кнопку массаж
в течение 3 секунд.
Удерживайте кнопку Стоп
в течении 3 секунд
Нажмите кнопку Стоп, Биде или обмыв
для включения
Одновременно нажмите
кнопки Стоп и Энергосбережение
Автоматическая
дезодорация
вкл/выкл
Настройка режима дезодорации
Отключения датчика
присутствия
Настройки изделия
Вкл.
Функция
Операция Описание
Статус по
умолчанию
Статус
датчика
№
Независимо от датчика
Выкл.
Датчик присутствия на сиденье:
Выключение
изделия
Удерживайте кнопку Вперед
в течении 3 секунд
Форсунка выдвинется вперед,
для проведения ручной чистки.
Удерживайте кнопку Пульс
в течении 3 секунд
Чистка форсунки
Преднамеренно отключает сенсор
присутствия
Page 12

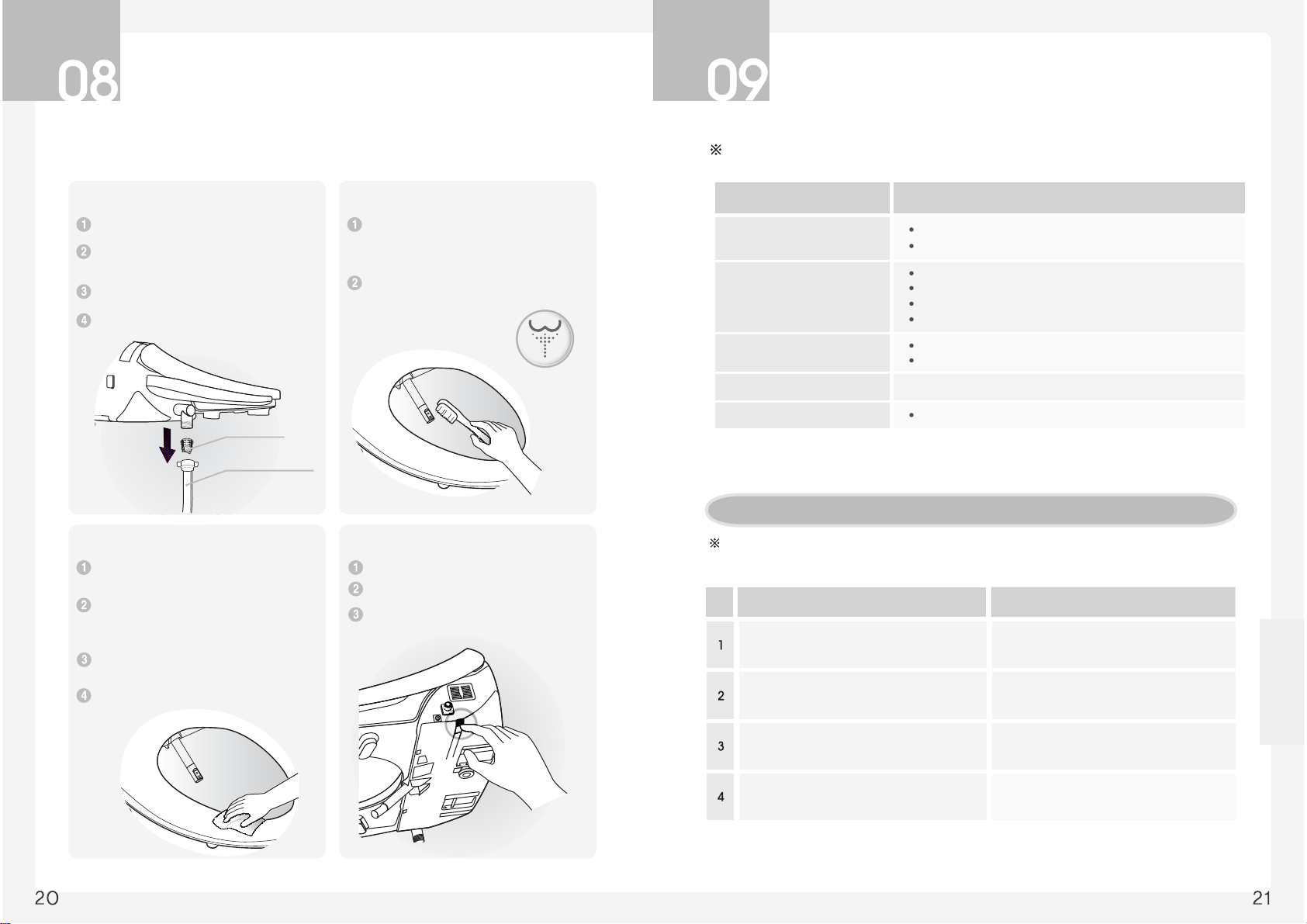

Шланг подачи воды
Сетчатый фильтр
Чистка фильтра для воды.
Закройте кран подачи воды и слейте воду
из бака.
Отсоедините шланг подачи воды.
Выньте фильтр и очистите его мягкой щеткой.
Например зубной щеткой.
После очистки установите фильтр на место
и подключите шланг подачи воды.
Откройте кран подачи воды.
Поверхность корпуса сделана из пластмассы
которую можно повредить при чистке
с помощью скребка, химикатов и т.д.
Обслуживание и уход
Обслуживание
и уход
Протирайте поверхность мягкой, полностью
выжатой, тканью.
Не допускайте прямое попадания струй воды
непосредственно на поверхность устройства.
Чистка форсунки.
Чистка основного корпуса.
Слив воды из бака устройства.
Удерживайте кнопку Обмыв в течении 3 секунд
форсунка должна выдвинуться вперед и
остановиться. Через 2 минуты форсунка
автоматически вернется обратно.
Очистите поверхность форсунки мягкой
щеткой, затем нажмите кнопку СТОП и
форсунка вернется обратно
для промывки и самоочистки.
Чистку осуществляйте при выключенном
питании. Убедитесь, что вода не попадает
на электрические элементы.
Не касайтесь электрических элементов
мокрыми руками.
Выньте вилку шнура питания из розетки.
Закройте кран подачи воды.
Нажмите кнопку на боковой стороне
основного корпуса.
Обмыв
Устранение неполадок
Неисправность
Действия для проверки
Устройство не
включается
Не поступает вода
из форсунки
Слабый напор воды
Холодная вода
Холодное сиденье
Проверьте подключена ли вилка в розетку.
Проверьте наличие питания и исправность розетки.
Проверьте подачу воды.
Проверьте - не перекрыт ли кран подачи воды.
Проверьте форсунку, она может быть засорена.
Проверьте не изгибается ли шланг.
Проверьте фильтр воды, он может быть забит.
Проверьте настройки мощности напора воды.
Проверьте настройки, возможно выключена или низкий ур.
Проверьте настройки, возможно выключена или низкий ур.
Перед обращением в сервис, пожалуйста, выполните проверку
следуя рекомендациям, указанным ниже.
Описание индикации самодиагностики
При возникновении неисправности, обратитесь к этой таблице и
сообщите эту неисправность в сервисную службу.
нет сигнала от датчика температуры
воды
одновременно мигают желтый и
зеленый индикаторы температуры
воды
датчик температуры воды замкнут
или вода слишком горячая
индикатор температуры сиденья
мигает красным
ИндикацияНеисправность№
одновременно мигают желтый и красный
индикаторы температуры воды
нет сигнала от датчика температуры
сиденья
индикатор температуры сиденья мигает
зеленым
датчик температуры сиденья сломан
или сиденье слишком горячее
Page 13
Вытянутый Круглый
Обслуживание
и уход
Модель
Напряжение сети
Потребляемая мощность
Электрический кабель
Подключение воды
Рабочее давление воды
Обмыв
Биде
Клизма
Потре-
бление
воды
Обмыв
Биде
Клизма
Контроль давления
воды
Регулировка
Температуры
Мощность нагрева
Защита
Подогрев
сиденья
Регулировка
Температуры
Защита
Мощность нагрева
Регулировка
Температуры
Мощность нагрева
Защита
Сушка
Дезодорация
Размеры
мм
Вес
нетто/брутто
кг
прямое, к системе холодного водоснабжения
5 уровней регулировки
4 уровня регулировки
Температурный предохранитель, термопереключатель
4 уровня регулировки
Температурный предохранитель
Предохранитель, доп. би-металлический
катализатор
Технические
характеристики
Сравнительная таблица
Функция
Обмыв
Биде
Клизма
Сушка
Воздушные пузыри в струе воды
ГигиенаКомфорт
Интеллектуальный
энергосберегающий режим
Обучающийся
энергосберегающий режим
Массаж
Пульсация
Гибридный нагрев воды
Подогрев сиденья
Микролифт
режим Дети
Дезодорация
Съемная основная часть
Размеры диаграммы
Loading...
