LRP Gravit Dark Vision User Manual [en, fr, de, it, es]

BEDIENUNGSANLEITUNG

USER GUIDE

MODE D´EMPLOI

MANUAL DE INSTRUCCIONES

MANUALE UTENTE

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

DEUTSCH ENGLISH FRANÇAIS ESPAÑOL ITALIANO PAGE

Einleitung Introduction Introduction Introducción Introduzione 3

Lieferumfang Included in this package Inclus en ce paquet Incluido en esta caja Incluso nella confezione 4

Technische Daten Technical specification Spécifications techniques Especificaciones téchnicas Specifiche tecniche 5

Quadrocopter Quadrocopter Quadrocoptère Quadricóptero Quadricottero 6

Fernsteuerung Transmitter Émetteur Emisora Trasmettitore 7

Flugvorbereitung Preparations before flight Préparatifs pré-vol Preparativos antes de volar Preparativi prima del volo 8

Schnellstart Quick Start Départ Rapide Inicio rápido Inizio Rapido 11

Fortgeschrittene

Flugsteuerung

Advanced flight control

Commandes de vol

avancée

Control de vuelo avanzado Controllo di volo avanzato 17

Propellertausch Propeller replacement Échange d‘hélice Reemplazo de hélices Sostituzione delle eliche 22

Tausch der Ausleger Replacement of booms Remplacement de la flèche Reemplazo de brazos Sostituzione dei bracci 24

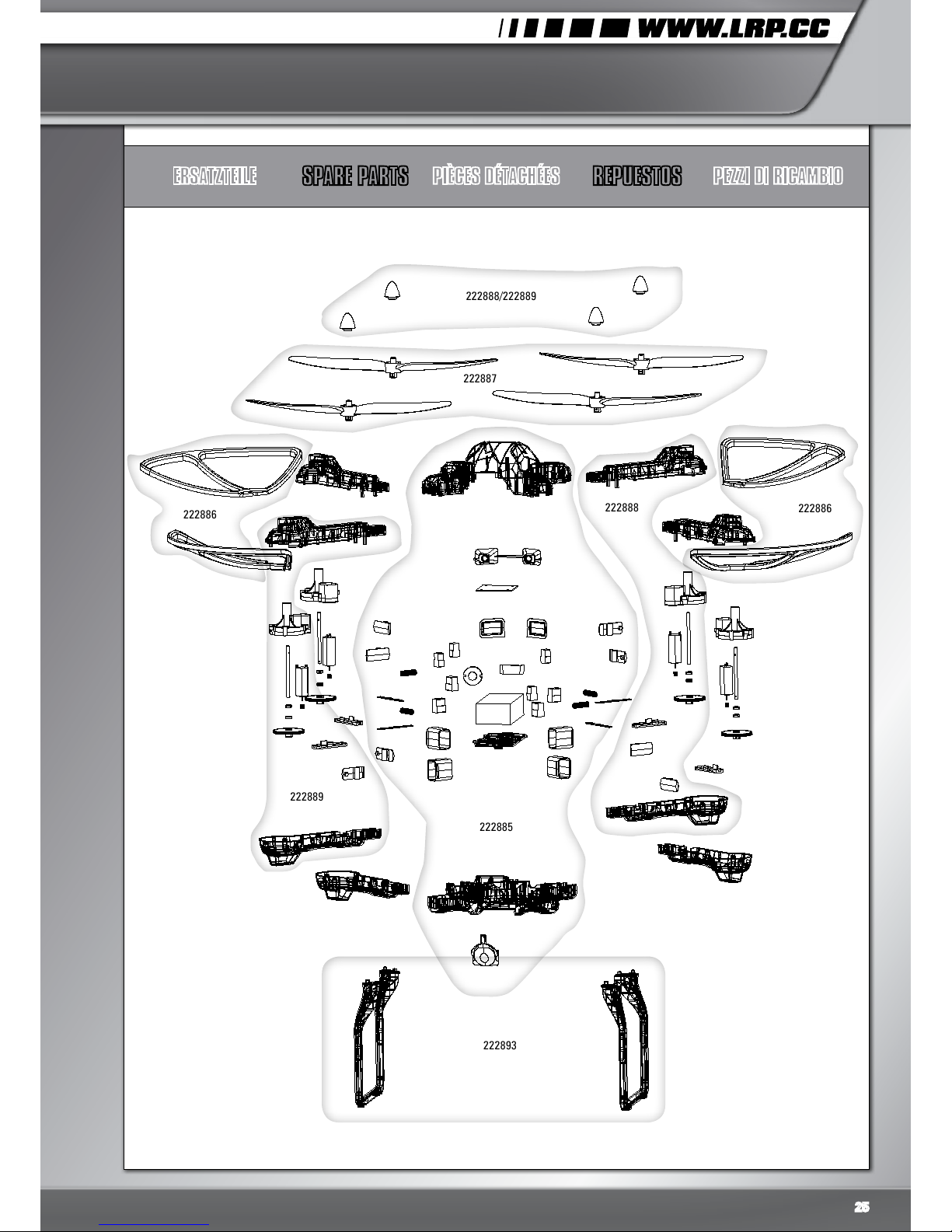

Ersatzteile Spare Parts Pieces Detachees Repuestos PEZZI DI RICAMBIO 25

Fehlerbehebung Troubleshooting guide Guide de depannage

Guía solución de

problemas

Risoluzione dei problemi 27

Allgemeine

Gewähr leistungs- und

Reparaturbestimmungen

Repair procedures /

Limited warranty

Condition général de

garantie et de réparation

Reparaciones / Garantía

Garanzia generale e

disposizioni di riparazione

29

Warnhinweise Warning Notes Mise en garde Consejos de seguridad Avvertenze 31

Allgemeine Hinweise General notes Information général Información adicional Informazioni generali 38

INHALTS-

VERZEICHNIS

TABLE OF

CONTENTS

SOMMAIRE ÍNDICE CONTENUTO

2

EINLEITUNG INTRODUCTION INTRODUCTION INTRODUCCIÓN INTRODUZIONE

Sehr geehrter Modellbaufreund,
vielen Dank, dass Sie sich für den Kauf einer LRP Gravit Dark Vision entschieden

haben. Die LRP Gravit Dark Vision ist ein fertig vormontierter Quadrokopter, welcher
über eine 2.4GHz Fernsteuerung gesteuert wird und für den Outdoor-Einsatz
vorgesehen ist. Die Gravit Dark Vision ist bereits ab Werk mit Full-HD Action-Kamera
ausgestattet, die es Ihnen erlaubt, Video in hervorragender Qualität auf die Micro-SD
Karte der Kamera aufzuzeichnen.

Quadrocopter sind generell schwieriger zu steuern als ein Koaxial-Helikopter, deshalb
lesen Sie bitte vor der ersten Inbetriebnahme die Anleitung und die Warnhinweise
sorgfältig durch. Sollten Fragen auftauchen können Sie gerne Ihren Fachhändler
kontaktieren oder sich an unsere Technik + Service Hotline wenden.

Technik + Service Hotline für D: 0900 577 4624 (0900 LRP GMBH)
(0,49€/Min. aus dem deutschen Festnetz, Mobilfunkpreise können abweichen)

Technik + Service Hotline für A: 0900 270 313
(0,73€/Min. aus dem österreichischen Festnetz, Mobilfunkpreise können abweichen)

Dear customer,
Thank you for choosing this LRP Gravit Dark Vision. The LRP Gravit Dark

Vision is a pre-assembled radio-controlled quadrocopter which is controlled
by a 2.4GHz transmitter. The quadrocopter is designed for outdoor use and
features extremely agile flight characteristics. The Gravit Dark Vision is
equipped with a Full-HD action camera, which allows you to capture video
in superb quality to the Micro-SD card ofthe camera. Model quadrocopters
in general are harder to control than coaxial helicopters. Therefore be sure
to read the user guide and the warning notes completely before flying your
quadrocopter for the first time.

Cher client,
Merci d‘avoir choisi le LRP Gravit Dark Vision. Le LRP Gravit Dark Vision est

un quadrocoptère radiocommandé pré-assemblé qui est contrôlé par une
radiocommande 2.4GHz. Le quadrocoptère est conçu pour une utilisation ex­térieure et présente des caractéristiques de vol très précises.Le Gravit Dark
Vision est équipé d‘usine avec une caméra d‘action Full HD, qui vous permet
d‘enregistrer des vidéos de qualité exceptionnelle sur la micro carte SD de
l‘appareil photo.. Les quadrocoptères sont en général plus difficile à controler
que les hélicoptères coaxials. Vous devriez donc lire le guide de l‘utilisateur
et les notes d‘informations en entier avant d‘utiliser le quadrocoptère pour la
première fois.

Estimado cliente,
Gracias por la compra de este Gravit Dark Vision de LRP. El Gravit Dark

Vision es un quadricóptero RC premontado, y se controla desde una emisora
2,4GHz. El quadricóptero está diseñado para utilizar en exterior e incorpora
unas características de vuelo extremadamente ágiles. El Gravit Dark Vision
está equipado con una cámara de acción Full-HD, que permite capturar vídeo
en alta calidad y almacenarlo en la tarjeta Micro-SD de la cámara. Los qua­dricópteros son por lo general más difíciles de controlar que los helicópteros
coaxiales. Por ello, asegúrese de leer completamente el manual de instru­cciones y las advertencias antes de volar por primera vez su cuadricóptero.

Gentile cliente,
Grazie per aver scelto questo LRP Gravit Dark Vision. LRP Gravit Dark Vision

è un quadricottero radiocomandato pre-assemblato, controllato da una
trasmittente a 2.4GHz. Il quadricottero è progettato sia per un utilizzo outdoor
e presenta una estrema agilità nel volo.Gravit Dark Vision è equipaggiato con
una action camera FULL-HD, che consente di registrare video di eccellente
qualità sulla Micro-SD presente sulla camera.

I quadricotteri, in genere, sono più difficili da controllare riseptto agli elicotteri
coassiali.

Perciò, assicurati di leggere attentamente il manuale d’uso e tutte le av­vertenze contenute, prima di far volare il quadricottero la prima volta.

3

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

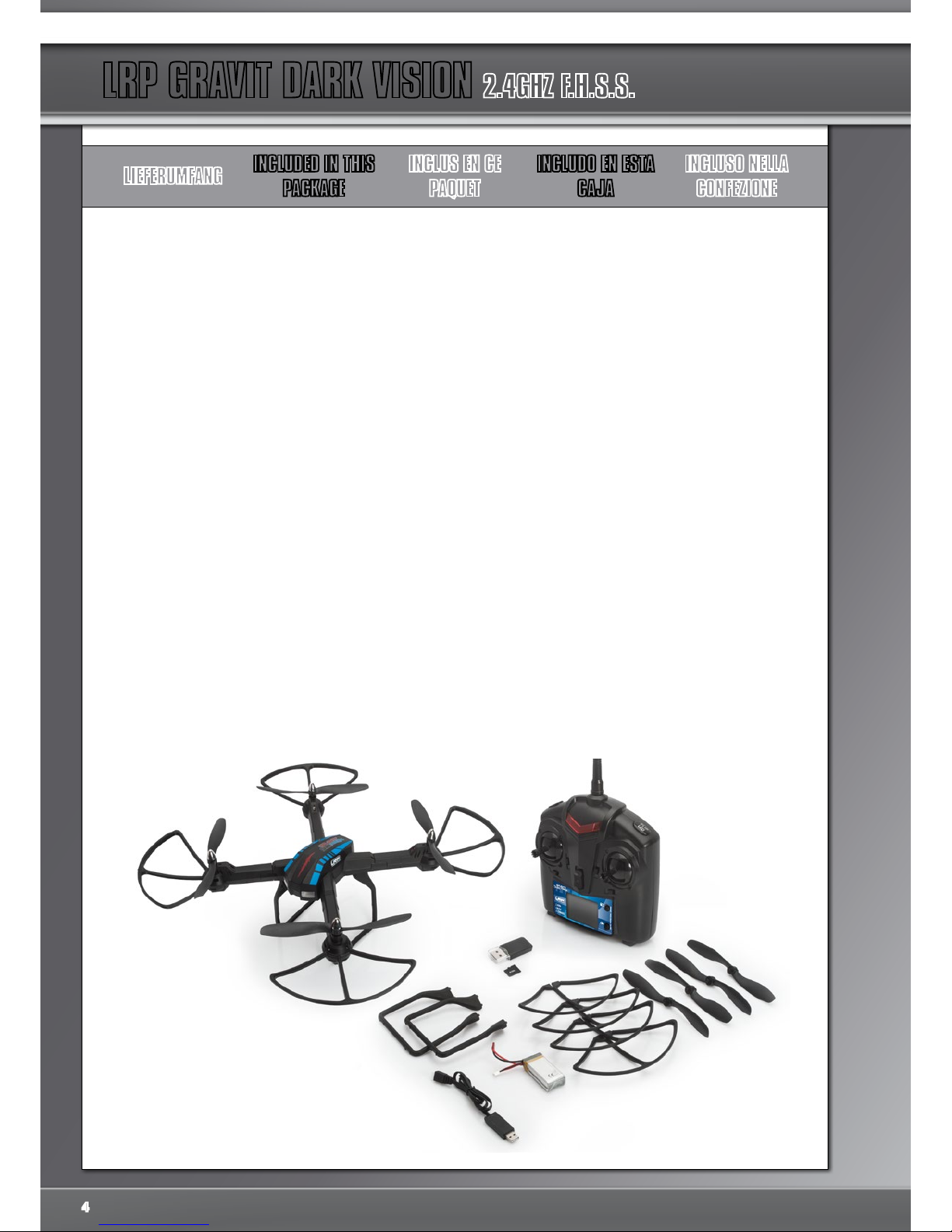

LIEFERUMFANG

INCLUDED IN THIS

PACKAGE

INCLUS EN CE

PAQUET

INCLUDO EN ESTA

CAJA

INCLUSO NELLA

CONFEZIONE

1x vormontierte und eingeflogene LRP Gravit Dark Vision mit montierter Action­Cam
1x 2.4GHz Fernsteuerung
2x Landefüße für Gravit inkl. Schrauben
4x Propeller-Schutz inkl. Schrauben
1x LiPo-Flugakku
4x Ersatz-Rotoren
1x Micro-SD-Speicherkarte 4GB
1x USB Karten-Leser
1x USB-Ladegerät
1x Kurz-Anleitung

1 pc. pre-assembled and factory-tuned LRP Gravit Dark Vision with attached
Action-cam
1 pc. 2.4 GHz transmitter
2 pcs. landing feet for Gravit incl. screws
4 pcs. Propeller-guards incl. screws
1 pc. Lipo battery
4 pcs. spare rotors
1 pc. 4GB Micro-SD-card
1 pc. USB-card-reader
1 pc. USB-charger
1 pc. User guide

1 x Gravit LRP Dark Vision pré-assemblé et livré avec caméra de vision montée.
1 x télécommande 2,4 GHz
4 x pieds d‘atterrissage pour Gravit incluant des vis.
4 x protections d‘hélice incluant des vis
1 x batterie de vol LiPo
4 x rotors de rechange
1 x carte de mémoire Micro SD de 4 Go
1 x lecteur de carte USB
1 x chargeur USB
1 x mini-manuel d‘instructions

1 x Cuadricóptero LRP Gravit Dark Vision con cámara de acción, pre-montado y
ajustado de fábrica
1 x Emisora 2.4 GHz
2 x tren de aterrizaje, tornillos incl.
4 x Protectores hélices, tornillos incl.
1 x Batería LiPo
4 x Hélices repuesto
1 x Tarjeta Micro SD 4GB
1 x USB Lector de tarjetas
1 x Cargador USB
1 x Manual instrucciones

1 pz. LRP Gravit Dark Vision pre-assemblato e settato dalla fabbrica con Action­Cam collegata
1 pz. Trasmittente 2.4 GHz
4 pz. Piedino di atterraggio per Gravit incluse viti di fissaggio
4 pz. Protezione elica incluse viti di fissaggio
1 pz. Batteria Lipo
4 pz. Rotori di ricambio
1 pz. Micro-SD-card 4GB
1 pz. Lettore USB-card
1 pz. Caricabatterie USB
1 pz. Manuale dell‘utente Rotor Durchmesser

4

TECHNISCHE

DATEN

TECHNICAL

SPECIFICATION

SPÉCIFICATIONS

TECHNIQUES

ESPECIFICACIONES

TÉCNICAS

SPECIFICHE

TECNICHE

Rotor Durchmesser 205 mm
Durchmesser gesamt 350 mm
Höhe 185 mm
Gewicht (flugfertig) 380 g
LED-Lichter grün/rot
Steuerfunktionen hoch/runter, vorwärts/rückwärts,

drehen links/drehen rechts, seitlich
schwebend, Looping

Funktechnik 2.4GHz
Akkutechnik 2S 7.4 LiPo
Akkukapazität 1800 mAh

Video Funktion yes

Foto Funktion yes

Rotor diameter 205 mm

Overall diameter 350 mm

Overall height 185 mm

Weight (ready to fly) 380 g

LED-lights green/red

Control functions up/down, forward/backward, turn

left/turn right, hover sidewards,
looping

Transmitting frequency 2.4GHz

Battery technology 2S 7.4 LiPo

Battery capacitiy 1800 mAh

Video function yes

Photo function yes

Diamètre rotor 205 mm

Diamètre total 350 mm

Hauteur totale 185 mm

Masse( prêt à voler) 380 g

Lumières LED vert/rouge

Fonction de contrôle haut/bas, marche avant/marche

arrière, gauche/droite

Fréquence de transmission 2.4GHz
Technologie batterie 2S 7.4 LiPo

Capacité batterie 1800 mAh

Fonction vidéo oui

Fonction photo oui

Diámetro rotor 205 mm
Diámetro total 350 mm
Peso total 185 mm
Peso (Listo para volar) 380 g
Luces LED verde/rojo
Funciones de Control arriba/abajo, adelante/atrás, giro

izquierda/derecha, alabeo, looping
Frecuencia Emisora 2.4GHz
Batería de vuelo 2S 7.4 LiPo
Capacidad de la batería 1800 mAh
Función de vídeo si
Función de foto si

Diametro rotore 205 mm
Diametro totale 350 mm
Altezza 185 mm
Peso (pronto per il volo) 380 g
Luci LED verde/rosso
Funzioni di controllo su/giù, avanti/indietro, sinistra/de-

stra, veleggiamento laterale/looping

Frequenza di trasmissione 2.4GHz
Batterie ricaricabili 2S 7.4 LiPo
Capacità delle batterie ricaricabili 1800 mAh
Funzione Video si
Funzione Foto si

5

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

QUADROCOPTER QUADROCOPTER QUADROCOPTÈRE CUADRICÓPTERO QUADRICOTTERO

Hinten

Back

Derrière

Parte trasera

Retro/Dietro

LED–Positionslichter

LED position lights

Feux de position LED

Luces de posición LED

Luci di posizione LED

Vorne

Front

Avant

Parte delantera

Frontale/Davanti

Propeller-Schutz

Prop-Guards

Protection-hélice

Protección hélices

Protezioni eliche

1080p Full-HD-Action-Cam

1080p Full-HD-action-cam

Caméra action Full-HD 1080p

Cámara de Acción Full-HD de 1080p

Action-cam 1080p Full-HD

Landegestell

Landing feet

Pieds d’atterrissage

Tren de aterrizaje

Piedini di atterragio

Rotoren

Rotors

Hélices

Rotores

Eliche

Akkufach

Battery compartment

Compartiment batterie

Compartimento de la batería

Scomparto batteria

6

FERNSTEUERUNG TRANSMITTER ÉMETTEUR EMISORA TRASMETTITORE

LEDs an/aus

LED on/off

LEDs allumé/éteint

LEDs On/Off

LED on/off

Film Funktion/Headless Flying

Film function/Headless Flying

Fonction lm/Headless ying

Función video/Vuelo Headless

Fubzione lm/Headless Flying

Gier-Trimmung

Yaw Trim

Trim-embardée

Trim de dirección

Trim Rotazione(Yaw-trim)

Schub/Gier-Steuerknüppel

Throttle-/Yaw-Stick

Manche de gaz-/embardée

Stick de aceleración/dirección

Stick Acceleratore/Rotazione(Yaw)

Power-Level 40%/60%/100%

Power-Level 40%/60%/100%

Power-Level 40%/60%/100%

Nivel de potencia 40%/60%/100%

Power-Level 40%/60%/100%

Status-LED

Status LED

LED-Statut

LED de estado

LED di stato

Foto/Return-Funktion

Photo/Return function

Fonction-photo/return

Función foto/retorno

Funzione Foto/Return

Roll-Trimmung

Aileron Trim

Trim-aileron

Trim de alabeo

Trim Spostamento
laterale(Aileron-trim)

Nick-/Roll-Steuerknüppel

Elevator-/ Aileron-Stick

Manche Elévateur-/aileron

Stick de profundidad/alabeo

Stick Avanti-Indietro(Elevator)/
Spostamento laterale(Aileron)

360° Automatic Looping

360° Automatic Looping

360° automatic looping

Looping automático 360°

360° Automatic Looping

An/Aus-Schalter

On/Off Switch

Interrupteur On/Off

Interruptor On/Off

Interruttore On/Off

Nick-Trimmung

Elevator Trim

Trim-Elévateur

Trim de profundidad

Trim Avanti-

Indietro(Elevator-trim)

7

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

Bevor Sie mir Ihrer Gravit fliegen können, müssen ein paar Dinge zusammenge­baut werden.

Landefüße

Entnehmen Sie die 2 Landekufen samt Schrauben aus dem Karton und stecken
Sie die einzelnen Landefüße in die auf der Unterseite der Gravit vorgesehenen
Öffnungen. Anschließend befestigen Sie jeden der Landekufen mit einer der
Schrauben am Rumpf des Quadrocopters. BENUTZEN SIE DIE KLEINEREN,
KÜRZEREN SCHRAUBEN FÜR DIE LANDEFÜSSE.

Before you can fly your Gravit fort he first time, some parts have to be assembled
in advance.

Landing-feet

Take the 2 landing-feet and the screws from the box and push the landing-feet
into the designated openings at the bottom side of the Gravit.
Next, please mount each of the 2 landing-feet onto the Gravit’s hull using the
screws. USE THE SMALLER, SHORTER SCREWS FOR THE LANDING FEET.

Préparations du vol

Avant de pouvoir utiliser votre Gravit pour la première fois, certaines pièces
doivent être assemblées.

Pieds d‘atterrissage

Prenez les 2 pieds d‘atterrissage et les vis dans la boite, placez les pieds dans
le support dédié sur le dessous du Gravit. Puis, montez chacun des 2 pieds sur
la coque du Gravit à l‘aide des vis. UTILISER LES VIS LES PLUS PETITES ET LES
PLUS COURTES POUR LES PIEDS

Preparación para el vuelo

Antes de que vuele su Gravit por primera vez, debe montar algunas partes.

Tren de aterrizaje

Tome el tren de aterrizaje y los tornillos de la caja de accesorios y coloque el tren
de aterrizaje en las aberturas situadas en la parte inferior del Gravit.
A continuación atornille cada uno de los 2 trenes de aterrizaje a la cabina del
Gravit. PARA ELLO UTILICE LOS TORNILLOS, CORTOS Y PEQUEÑOS, SUMINI­STRADOS.

Preparazione per il volo

Prima di far volare il tuo Gravit per la prima volta, alcune parti richiedono di
essere assemblate.

Piedini di atterraggio

Prendi i 2 piedini di atterraggio e le viti dal box, spingi i piedini di atterraggio negli

appositi alloggiamenti nella parte inferiore del Gravit.
Poi, monta ognuno dei 2 piedini di atterraggio nello scafo del Gravit, utilizzando
le apposite viti. UTILIZZA LA VITE PIU‘ PICCOLA E PIU‘ CORTA PER I PIEDINI DI
ATTERRAGGIO.

Die Kamera montieren

Entnehmen Sie die Kamera aus der Box und schieben Sie sie in die vorgese

­hene Halterung wie im Bild gezeigt. Dann verbinden Sie den Stecker mit dem
Quadrocopter.

Nun schieben Sie eine Micro-SD-Karte in den Karten-Schacht auf der Rück

­seite der Kamera. Diese Speicherkarte wird benötigt, um die Videos und
Photos Ihrer Gravit-Kamera aufzuzeichnen.
Sie können jede Micro-SD-Karte der Speed-Class von 6 oder höher und einer
Kapazität von 1 bis 32GB.

Mounting the camera

Take the camera out of the box and slide the camera‘s socket into the mount as
shown on the picture. Then insert the jack into the socket.

Now please insert a Micro-SD-Card into the the card-slot on the backside
of the camera. This card is needed to record the video and photo of your
Gravit‘s camera.
You can use any Micro-SD-Card with a speed-class of at least 6 and sizes
from 1 to 32 GB.

Montage de la caméra

Retirez la caméra de la boîte et faites-la glisser dans le support fourni, comme il
est indiqué sur l‘image. Branchez ensuite la fiche sur le Quadrocopter.

Faites ensuite glisser une carte micro SD dans la fente de la carte au dos de
l‘appareil. Cette carte mémoire est nécessaire pour enregistrer les vidéos et
les photos réalisées avec votre caméra Gravit.
Vous pouvez utiliser une carte micro SD de classe de vitesse de 6 ou plus et
d‘une capacité de 1 à 32Go.

Montaje de la cámara

Extraiga la cámara de la caja, y deslícela en el soporte designado tal y como se
muestra en la imagen. A continuación inserte el conector en el punto de conexión
del cuadricóptero.

Ahora, por favor, inserte una tarjeta Micro SD en la ranura trasera de la cá

­mara. Esta tarjeta es necesaria para grabar vídeos y fotos desde la cámara
de su Gravit.
Puede usar cualquier tipo de tarjeta Micro SD con una velocidad mínima de
clase 6, y capacidad de entre 1 hasta 32 GB.

Montaggio della camera

Estrai la camera dalla sua scatola ed inseriscila nel suo alloggiamento nel

FLUGVOR-

BEREITUNG

PREPARATIONS

BEFORE FLIGHT

PRÉPARATIFS

PRÉ-VOL

PREPARATIVOS

ANTES DE VOLAR

PREPARATIVI

PRIMA DEL VOLO

8

FLUGVOR-

BEREITUNG

PREPARATIONS

BEFORE FLIGHT

PRÉPARATIFS

PRÉ-VOL

PREPARATIVOS

ANTES DE VOLAR

PREPARATIVI

PRIMA DEL VOLO

supporto di montaggio come illustrato nell‘immagine. Dopodichè inserisci il jack
nel suo alloggiamento.

Ora si prega di inserire la Micro-SD-card nel suo alloggiamento presente
nella parte posteriore della camera. La card è necessaria per registrare
video e foto dalla camera del tuo Gravit.
Puoi utilizzare qualsiasi Micro SD-card con classe di velocità almeno di 6 e
di dimensioni da 1 a 32GB.“

Den Propeller-Schutz montieren

Sie können auch die 4 mitgelieferten Rotor-Protektoren montieren. Dies schützt
die Propeller besser gegen Schaden und erhöht die Flug-Sicherheit. Andererseits
wird die Gesamt-Flugleistung des Modells mit montierten Prop-Guards schlechter
sein also ohne.
LRP empfiehlt, die Protektoren aus Sicherheitsgründen dennoch zu montieren.
Natürlich bleibt es Ihnen freigestellt dies zugunsten einer besseren Flugleistung
nicht zu tun.
Schieben Sie die 4 Protektoren in die dafür vorgesehenen Schlitze an den
äußeren Seiten der Arme und sichern Sie sie mit 2 Schrauben wie im Bild
gezeigt. BENUTZEN SIE DIE GRÖSSEREN, LÄNGEREN SCHRAUBEN FÜR DEN
PROPELLER-SCHUTZ.

Mounting the prop-guards

You can also mount the 4 provided prop-guards to your Gravit Monster. Adding
the guards will result in better protected propellers and increased safety on one
side, but will also lower the overall flight performance of your model. LRP recom

­mends installing the propeller guards for the added safety, both of course you
can choose not to do so and enjoy the better performance of flying without them.
Slide the prop-guards into the designated slits on the outer side of the arms and
secure them with 2 screws like shown in the picture. USE THE BIGGER, LONGER
SCREWS FOR THE PROP-GUARDS.

Montage de la protection de l‘hélice

Vous pouvez également monter les 4 protecteurs de rotor fournis. Cela permet de
mieux protéger l‘hélice contre les dommages et d‘augmenter la sécurité en vol.
Parallèlement, les performances globales de vol du modèle dotés de Prop-Guards
seront moins bonnes qu‘en l‘absence de ces derniers.
LRP recommande quand même de monter les protections, pour des raisons de
sécurité. Bien sûr, vous restez libre de ne pas le faire, si vous préférez effectuer
un vol plus performant.
Faites glisser les 4 protecteurs dans les fentes prévues à cet effet sur les côtés
extérieurs des bras et fixez-les avec 2 vis, comme indiqué sur l‘image. UTILISER
LES BOULONS LES PLUS LONGS ET GROS POUR LA PROTECTION DE L‘HELICE.

Montaje de los protectores de hélices

Opcionalmente usted puede montar los 4 protectores de hélices suministrados.
Estos protegen la hélice contra daños e incrementan la seguridad de vuelo, pero

a su vez también disminuyen el rendimiento de vuelo general de su modelo.
LRP recomienda la instalación de los protectores de hélice, por supuesto puede
optar por no hacerlo y disfrutar de un mejor rendimiento de vuelo sin ellos.
Monte los 4 protectores de hélices en las ranuras designadas, situadas en el
lado exterior de los brazos, y asegurelos con 2 tornillos como se muestra en la
imagen. PARA ELLO UTILICE LOS TORNILLOS, LARGOS Y GRANDES, SUMI­NISTRADOS.

Montaggio protezioni delle eliche

Puoi decidere di montare le 4 protezioni delle eliche fornite sul tuo Gravit
Monster. L‘aggiunta delle protezioni porterà da un lato un incremento della
protezione delle eliche stesse e della sicurezza, ma dall‘altro ad un performance
di volo leggermente inferiore. LRP raccomanda il montaggio delle protezioni per
questioni di sicurezza, ma puoi decidere di non montarle per goderti una miglior
performance di volo.
Inserisci le protezioni eliche facendole scorrere nelle apposite guide situate nella
parte esterna dei bracci ed assicurale con le 2 viti come illustrato nell‘immagine.
UTILIZZA LE VITI PIU‘ GRANDI E LUNGHE PER LE PROTEZIONI DELLE ELICHE.

Reichweite

Die Reichweite Ihrer Gravit beträgt ca. 60 Meter. Die genaue Reichweite hängt
von vielen Faktoren ab, z.B. Gebäuden oder anderen Hindernissen, sowie
diversen Störfaktoren, z.B. Handys.
Sollte die Gravit zu irgendeiner Zeit die Verbindung zum Sender verlieren, so
schaltet sie die Motoren SOFORT selbstständing aus und wird zu Boden fallen.
Die ist eine Schutzfunktion, die verhindert, daß die Gravit unkontrolliert davon­fliegt. Bitte behalten Sie dies im Kopf wenn Sie fliegen.

Range

The flight range of the Gravit Dark Vision is approximately 60 meters. The
specific range may vary dependent on many factors influencing the transmission
range, like buildings, electrical interference caused by handys or other device
and so on. If at any time the Gravit looses its connection to the transmitter, the
motors of the Gravit will IMMEDIATELY shut off, which will result in a drop to the
ground. This is done to prevent the Gravit from flying uncontrollably away. Please
keep these facts in mind when flying your Gravit.

Portée

La portée de la radiocommande du Gravit Dark Vision est d‘environ 60 mètres.
La portée peut varier et être influencée par de nombreux facteurs comme les bâ

­timents ou les inteférences électriques générées par les téléphones portable ou
tout autre appareil. Si le Gravit perd le signal de la radiocommande, les moteurs
de ce derniers‘arrêteront IMMEDIATEMENT de tourner, ce qui provoquera une
chute vers le sol. Cela empêche le Gravit de voler sans contrôle et d‘être perdu.
Souvenez-vous de ces informations lorsque vous utilisez le Gravit.

Alcance

El alcance del Gravit Dark Vision es de aproximadamente 60 metros. El alcance
específico puede variar dependiendo de muchos factores que afecten al alcance
de la transmisión, como edificios, interferencias eléctricas provocadas por teléfo

­nos móviles u otros dispositivos, etc. Si en algún momento el Gravit pierde cone­xión con la emisora, los motores del Gravit se detendrán INMEDIATAMENTE, lo
que provocará su caída. Esto se hace para prevenir que el Gravit siga volando de
forma incontrolable. Tenga esto siempre en mente cuando vaya a volar su Gravit.

Campo di volo

Il campo di volo del Gravit Dark Vision è di circa 60 metri. Questa specifica può
variare a seconda di molti fattori che influenzano la portata di trasmissione, come
gli edifici, le interferenze elettriche causate da cellulari o altri dispositivi e così
via. Se in un qualsiasi momento il Gravit perde la sua connessione dal trasmetti

-

9

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

tore, i motori del Gravit saranno immediatamente disattivati, il che si tradurrà in
una caduta al suolo. Questo viene fatto per prevenire che il Gravit possa sfuggire
senza più averne il controllo.
Si prega di tenere a mente queste considerazioni durante la fase di volo con il
vostro Gravit.

Flugdauer

Die durchschnittliche Flugzeit Ihrer Gravit wird ungefähr 14 Minuten pro Akku
betragen. Die exakte Flugdauer hängt dabei von folgenden Faktoren ab:

- Vollgas-Fliegen leert den Akku schneller

- Das Fliegen mit montierten Landefüßen und Kamera leert den Akku schneller

- Das Fliegen in sehr kaltem Wetter verkürzt die Akku-Laufzeit

- Schäden an der Gravit wie abgenutzte Propeller, gebogene Motorwellen und
beschädigte Zahnräder verkürzen ebenfalls die Flugzeit.

- Über die Zeit wird der Akku einen Teil seiner Kapazität verlieren (normaler Alte

-

rungsprozess) und dies wird ebenfalls in einer verkürzten Flugzeit resultieren.

Flight time

The average flight time of your Gravit will be around 14 minutes. The actual flight
time may vary depending on the following factors:

- Flying full throttle all the time drains the battery faster

- Flying with landing feet and camera attached and operating drains battery
faster

- Flying in very cold weather will shorten flight times

- Damage on the Gravit like worn propelles, bent motor-shafts and damaged
gears drain the battery faster

- The flight battery will loose some of its capacity over time and this will result in
shorter flight times

Durée de vol

Le temps de vol moyen de votre Gravit est d‘environ 14 minutes.
La durée moyenne du vol peut varier en fonction des paramètres suivants:

- Voler en plein gaz tout le temps vide la batterie plus rapidement

- Voler avec les pieds d‘atterrissage et la caméra installée vide la batterie plus
rapidement

- Voler par un temps très froid raccourcira la durée de vol

- Des dommages sur le Gravit comme des hélices endommagées, axes moteurs
tordus ou engrenages endommagés vident la batterie plus rapidement

- La batterie va perdre un peu de capacité au fur et à mesure des utilisations, ce
qui peut provoquer une réduction de la durée de vol

Tiempo de vuelo

El tiempo medio de vuelo de su Gravit será de aproximadamente 14 minutos.
El tiempo real de vuelo variará dependiendo de los siguientes factores:

- Volando todo el tiempo con máxima aceleración descargará más rápido la
batería

- Volar con tren de aterrizaje y con la cámara montada y funcionando descarga
más rápido la batería

- Volar con temperaturas muy bajas reducirá el tiempo de vuelo

- Daños en el Gravit tales como hélices desgastadas, ejes de motor doblados o
piñonaje deteriorado reducirá el tiempo de vuelo

Tempo di volo

Il tempo medio di volo del vostro Gravit sarà di circa 14 minuti.
Il tempo di volo effettivo può variare a seconda dei seguenti fattori:

- Volo a pieno regime per tutto il tempo, scarica batteria più rapida

- Volo con piedi di atterraggio e telecamera collegata, scarica batteria più rapida

- Volare in un clima molto freddo ridurrà il tempo dei voli

- I danni sul Gravit come eliche usurate, alberi motore piegati e ingranaggi
difettosi scaricano la batteria più velocemente

- Il pacco batteria perderà parte della sua capacità nel tempo e questo comporta
tempi di volo minori

Schnellstart

- Bevor Sie Ihr Modell in Betrieb nehmen, überprüfen Sie es bitte auf defekte oder
lose Teile. Sie sollten niemals mit einem defekten Flugmodell fliegen, da dies
zu Personen- und Sachschäden führen kann. Achten Sie darauf, für Ihre ersten
Flugversuche möglichst viel offene Fläche zur Verfügung zu haben und fliegen
Sie nicht in beengten, sehr kleinen Räumen.

- Als nächstes setzen Sie bitte 4 AA-Akkus oder Batterien in die Fernsteuerung
ein). BILD

- Laden Sie nun Ihren Flug-Akku auf indem Sie die folgenden Schritte ausführen:

BITTE BEACHTEN:
DAS USB-LADEGERÄT WELCHES MIT DIESEM PRODUKT AUSGELIEFERT WIRD
DARF NUR AN EINER EXTERNEN, GEEIGNETEN USB-STROMQUELLE MIT 5V
UND MIN. 1000mA LADESTROM BETRIEBEN WERDEN! Benutzen Sie das USB­Ladekabel NICHT an einem USB-Anschluss Ihres PCs, Laptops, Tablets (oder

ähnlichen Geräts), da dies zur Beschädigung des Ports und Ihres PCs/Laptops
führen kann.
LRP übernimmt keinerlei Verantwortung oder Haftung für Schäden, welche direkt
oder indirekt aus der falschen Handhabung des USB-Ladekabels entstanden sind.

- Sobald das USB -Ladegerät einsatzbereit ist, blinkt seine LED rot

FLUGVOR-

BEREITUNG

PREPARATIONS

BEFORE FLIGHT

PRÉPARATIFS

PRÉ-VOL

PREPARATIVOS

ANTES DE VOLAR

PREPARATIVI

PRIMA DEL VOLO

10

-

Nun schließen Sie den Flug-Akku wie im Bild gezeigt an das Ladegerät an.
Daraufhin wird die LED des Ladegeräts dauerhaft rot leuchten und damit
signalisieren, dass der Akku geladen wird

- Sobald der Akku voll geladen ist, erlischt die rote LED vollständig. Sie können
den Akku nun vom Ladegerät trennen.

- Nun schieben Sie den Akku in das Akkufach und schließen ihn an die Gravit
an (siehe Bild). Stellen Sie dabei sicher, dass die Gravit auf „“OFF““ steht.
Anschließend schließen Sie das Batteriefach wieder sorgfältig.

- Schalten Sie zuerst den Sender Ihrer Gravit ein. Stellen Sie sicher, dass sich
der Gasknüppel des Senders in der untersten Stellung befindet. Die LEDs des
Senders leuchten rot.

- Stellen Sie die Gravit auf eine ebene Fläche (vorzugsweise auf ebenen Boden)
und schalten Sie sie dann an.

- Die zwei blauen Front-Lichter der Gravit und die grüne Status-LED auf der Rück

­seite blinken zuerst schnell, dann nach ein paar Sekunden langsam und zeigen
somit an, dass der Sender und die Gravit verbunden sind,

- Bewegen Sie nun den Gasknüppel (linker Stick bei einem MODE 2 Sender, rech

­ter Stick bei einem MODE 1 Sender) vollständig hoch und dann wieder runter.
Die Lichter an Ihrer Gravit sollten nun aufhören zu blinken und durchgehend
leuchten.

- Ihre Gravit is nun bereits, abzuheben!

- Um Ihre Gravit abheben zu lassen, bewegen Sie den Gasknüppel langsam nach
oben bis die Gravit anfängt, in die Höhe zu steigen. Nehmen Sie den Schub
wieder langsam heraus, bis die Gravit still in der Luft steht. Nun können Sie mit
Ihrer Gravit herumfliegen.

Um mit der Gravit herumzufliegen benutzen Sie die folgenden Knüppel-Befehle:

- Um Höhe zu gewinnen oder zu verlieren, bewegen Sie den Gasknüppel hoch
bzw. runter

- Um die Gravit um die eigene Achse rotieren zu lassen (YAW), bewegen Sie den
linken Steuerknüppel nach links oder rechts

- Um seitwärts zu fliegen (ROLL), bewegen Sie den rechten Steuerknüppel nach
rechts oder links

- Um vorwärts oder rückwärts zu fliegen (NICK), bewegen Sie den rechten Steuer

-

knüppel nach vorne bzw. hinten.

BITTE BEACHTEN SIE: Je weiter Sie den jeweiligen Steuerknüppel aus seiner
neutralen Mittelposition in die entsprechende Richtung bewegen, desto schneller
wird diese Bewegung ausgeführt. Denken Sie daran, wenn Sie mit der Gravit
fliegen.

Die Kamera bedienen:

- Wenn Sie ein Bild mit der Kamera
Ihrer Gravit machen wollen, so
drücken Sie den Photo-Knopf Ihrer
Fernsteuerung einmal

- Wenn Sie eine Video-Aufnahme
starten oder stoppen wollen, drü

­cken Sie den Video.Knopf einmal.
Wenn Sie eine Videoaufnahme ge

­startet haben, wird das Video-Icon
im LCD Ihrer Fernsteuerung ange

­zeigt (siehe Bild: p.13). Solange
das Icon angezeigt wird, nimmt
die Kamera ein Video auf. Wenn
Sie die Aufnahme stoppen wollen,
drücken Sie den Video-Knopf
erneut. Sie werden sehen, dass
daraufhin das Kamera-Symboil
aus dem LCD verschwindet, was
Ihnen anzeigt, dass im Moment
KEINE Video-Aufnahme erfolgt.

BITTE BEACHTEN SIE: Da die
Knöpfe für Video- und Photo-Funktion DOPPELT belegt sind, achten Sie darauf, die
Knöpfe korrekt zu bedienen;
Photo-Knopf: Drücken Sie diesen
einmal kurz -> Die Kamera nimmt
ein Bild auf. Drücken UND HALTEN
Sie den Knopf für mindestens 2 Se­kunden -> Die „“Return-Funktion““
wird aktiviert
Video-Knopf: Drücken Sie diesen
einmal kurz -> Die Kamera wird
eine Video-Aufnahme starten/been­den. Drücken UND HALTEN Sie den
Knopf für mindestens 2 Sekunden

-> Der „“Headless““ Mode wird
aktiviert.

Stellen Sie also sicher, dass wenn
Sie die Photo- und Video-Funktion
der Knöpfe nutzen wollen, dass Sie
diese nur kurz drücken und NICHT
GEDRÜCKT HALTEN.

Unterspannungswarnung

Sobald sich der Flugakku Ihrer Gravit
dem Ende zuneigt, fängt die Status­LED auf der Rückseite Ihrer Gravit
an, langsam ROT zu blinken. Die
zwei LEDs auf der Vorderseite und
LEDs auf den Unterseiten der 4 Arme
fangen ebenfalls an zu blinken. Es ist
nun an der Zeit, Ihrer Gravit zügig zurück zu fliegen und zu landen. Fliegen Sie die
Gravit nicht weiterhin in großer Höhe wenn die Unterspannungswarnung gezeigt
wird, da sich die Motoren der Gravit im Flug abschalten könnten und die Gravit so
zu Boden stürzen könnte.

Ihre Gravit landen

Um Ihre Gravit zu landen, bewegen Sie den Gasknüppel langsam nach unten um
die Gravit auf den Boden zurückzubringen. Stellen Sie sicher, dass Sie auf einer
möglichst ebenen Fläche landen, um ein Umkippen der Gravit zu verhindern.
Sobald Sie den Gasknüppel komplett nach unten bewegen, schalten sich die
Motoren der Gravit ab.

SCHNELLSTART QUICK START DÉPART RAPIDE INICIO RÁPIDO INIZIO RAPIDO

11

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

Photos und Videos ansehen/bearbeiten

Um die gemachten Photos und Videos z.B. an einem PC anzusehen, müssen Sie
die Micro-SD-Karte aus der Kamera entfernen.

Bitte beachten Sie:
Sowohl beim Entfernen, als auch beim Einsetzen der Karte sollte die Gravit vom
Akku getrennt sein. Setzen Sie nun die entnommene Speicherkarte in den mitge

­lieferten USB-Kartenleser und stecken sie diesen an einen freien USB-Anschluss
Ihres PCs. Nun können Sie den Inhalt der Speicherkarte anschauen, genau so
wie Sie es mit einem USB-Stick machen würden. Im Verzeichnis „PHOTO“ sind
die Bilder, im Verzeichnis „VIDEO“ die Filme. Kopieren Sie Ihre gemachten Bilder
und Filme regelmäßig von der Speicherkarte herunter, um freien Platz für weitere
Aufnahmen zu haben. Sowohl die Bilder, als auch die Videos haben ein Standard­Format, welches Sie mit gebräuchlicher Software abspielen und bearbeiten
können.

- Nach dem Landen schalten Sie den Quadrocopter bitte zuerst aus, danach die

Fernsteuerung.

- Überprüfen vor dem erneuten Fliegen Sie Ihre Gravit und laden Sie Ihren Flugak

-

ku wieder auf.

Viel Spaß beim Fliegen!

Quick Start

- Before taking off, please check your model for defective or loose parts. You

should never fly with a defective aircraft, as this may result in damage to
persons or property. Please look out for an area as open and wide as possible
for your first flight and never fly in small, cramped rooms.

- Next, please insert 4 AA (rechargeable) batteries into the transmitter

- Please charge your flight battery now by following the steps below:
PLEASE NOTE:

THE USB-CHARGER PROVIDED WITH THIS PRODUCT MAY ONLY BE USED WITH
AN EXTERNAL, DEDICATED USB-POWERSUPPLY WTH 5V AND MIN. 1000mA
CHARGING CURRENT!
Do NOT use the USB-charger on a USB-Port of your PC, Laptop, Tablet (or similar
device), as this might damage the USB-port and your PC/Laptop.
LRP does NOT take any responsibility for damage resulting directly or indirectly
from the wrong usage of the USB-charger.

- As soon as the USB-charger is operational, a red LED is slowly blinking

- Next, connect your flight battery to the USB-charger like shown in the picture.

When the battery is connected, the LED of the charger will turn solid red,
indicating that the battery is being charged

- As soon as the battery is fully charged, the red LED goes out. You can discon

-

nect the flight battery now.

- Now insert the flight battery into the battery compartment and connect it to the

Gravit (see picture). Make sure the Gravit is turned OFF when doing so, then
close the battery compartment again.

- First, turn on the transmitter of your Gravit. Make sure the throttle stick of your

transmitter is at the bottom position. The LEDs on the transmitter will turn on
red

- Put the Gravit on an even surface (preferably on even ground) and turn it on.

- The two blue front LEDs and the green status LED at the back of the Gravit will

start to blink quickly at first, then blink slowly after a few seconds, indicating
that the TX and the Gravit are bound.

- Move the throttle stick (left stick on MODE 2 TX, right stick on MODE 1 TX)

completely upwards and then downwards again. The lights of the Gravit should
now stop blinking and go solid.

- Your Gravit is now ready to take off!

- To have your Gravit take off, please move the throttle stick slowly upwards until

the Gravit starts to rise. Reduce the speed again until it hovers in the air. You
are now ready to fly around with your Gravit.

To fly around with your Gravit, use

the following stick commands:

- To gain and loose in height, move
the throttle stick up and down

- To rotate left and right around the
own axis (YAW), move the left
control stick to the left and right

- To fly sideways to the left or right,
move the right control stick to the
left and right (ROLL)

- To fly forwards and backwards,
move the right control stick up
and down (PITCH)

PLEASE NOTE: The further you de

­flect a stick from its neutral middle
position to any direction, the faster
the movement will be. Keep this in
mind when flying your Gravit!

Operating the camera

- If you want to take a picture with

your Gravit‘s camera, press the
Photo-button on your TX once.

- If you want to start or stop a video

recording, press the Video-button on your TX once. When you start to record
a movie, you will notice that the video-icon is showing up on the LCD (see
picture: p.13).

As long as the video icon is being displayed, the camera is recording a movie.
When you want to stop the recording, press the video-button again. You will see
that the camera-icon is disappearing from the LCD as well, indicating that NO
video is being recorded at the moment.

PLEASE NOTE: Since the Video- and Photo- buttons BOTH have a second func­tion assignment, make sure to operate them correctly:
Photo-button: Press it once and shortly (just tap it) -> The camera will take
a photo. Press and HOLD the button for at least 2 seconds -> The „“Return­function““ will be enabled
Video-button: Press it once and
shortly (just tap it) -> The camera
will start/stop recording a movie.
Press and HOLD the button for at
least 2 seconds -> The „“Head­less““ mode will be enabled.

So make sure if you want to use the
buttons for video/photo functions to
NOT press AND HOLD them, but to
just press them and release them
at once.

Low-battery-warning

As soon as your flight battery is
nearly discharged, the status LED
on the backside of your Gravit will
start to blink RED slowly. The two
LEDs on the front and the LEDs
on the bottom side of the 4 arms
will also start to blink. Now it is
time to bring back your Gravit and
land it quickly as possible. Do NOT
continue to fly at great height when the low-voltage-warning is showing up, as

SCHNELLSTART QUICK START DÉPART RAPIDE INICIO RÁPIDO INIZIO RAPIDO

12

your Gravit might cut the motors while you are still in the air, thus making your
Gravit crash to the ground.

Landing your Gravit

To land your Gravit, simply lower the throttle carefully step by step to bring the
Gravit back to the ground. Make sure you land on a even and smooth surface to
prevent the Gravit from tipping over.
When you completely lower the throttle downwards, the motors of the Gravit will
shut off.

Browsing and editing photos and videos

In order to browse the recorded photos and movies on your PC, for example, you
have to remove the Micro-SD-card from the camera. Please note:
While removing the memory card as well as while inserting it, the Gravit should
be disconnected from the battery. Now please insert the memory card into the
provided card-reader and insert it into a free USB port of your PC. You can browse
the content of the card like you would do when using a USB-stick.
There are two directories on the memory card: The “PHOTO” directory contains
the pictures, the “VIDEO” directory contains the movies. Make sure to regularly
(re)move pictures and movies from your memory card in order to have free capa

­city for new recordings. Both pictures and movies use standard formats, which
can be viewed and edited with most standard software.

- After landing, switch off your Gravit first, then switch off your transmitter.

- Before the next flight, check your Gravit and recharge the battery.
Enjoy your flying!

Départ Rapide

- Avant de décoller, vérifiez votre modèle en recherchant des pièces défectueuses

ou déssérées. Ne volez jamais avec un appareil défectueux car cela pourrait
causer des dégâts aux personnes ou aux objets. Recherchez un espace large
et ouvert pour votre premier vol et ne volez jamais dans un espace restreint et
encombré.

- Puis, veuillez insérer 4 batteries de type AA (rechargeable) dans la radiocom

-

mande

- Insérer votre batterie de vol en respectant les étapes suivantes:
VEUILLEZ NOTER :

Le chargeur USB fourni avec ce produit est utilisable uniquement avec un bloc
d‘alimentation USB adapté d’une source à 5V et un courant de charge de 1000mA
au minimum!
N’utilisez jamais ce chargeur USB sur un Port USB de votre PC, ordinateur porta­ble, tablette (ou appareil semblable), car cela pourrait endommager le port USB et
votre PC/ordinateur portable.
LRP décline toute responsabilité pour les dommages résultant directement ou
indirectement de l‘usage impropre du chargeur USB fourni.

- Une fois que le chargeur USB est prêt à l‘emploi, sa LED clignote en rouge

- Connectez maintenant la batterie de vol comme indiqué sur l‘image pour le char

­geur. La LED du chargeur sera alors rouge fixe, signalant ainsi que la batterie
est en charge

- Lorsque la batterie est complètement chargée, le voyant rouge s‘éteint. Vous
pouvez maintenant débrancher le chargeur de la batterie.

- Faites ensuite glisser la batterie dans le compartiment de la batterie et le con

­necter au Gravit (voir Image). Vérifiez au préalable que le Gravit est en mode
“OFF““. Fermez ensuite le compartiment de la batterie avec précaution.

- Mettre d‘abord l‘émetteur sur votre Gravit. Assurez-vous que la manette des gaz
de l‘émetteur est dans la position la plus basse. Les LEDs de l‘émetteur sont
rouges.

- Réglez le Gravit sur une surface plane (de préférence au niveau du sol), puis
allumez l‘appareil.

- Les deux feux-avant bleus du Gravit et la LED verte sur le dos de l‘appareil
clignotent d‘abord rapidement, puis plus lentement après quelques secondes ,
indiquant ainsi que l‘émetteur et le Gravit sont connectés,

- Déplacez maintenant la manette des gaz (stick gauche pour un Emetteur MODE
2 , stick droit pour un Emetteur MODE 1) complétement vers le haut et ensuite
vers le bas. Les lumières sur votre Gravit devraient maintenant arrêter de
clignoter et être allumées en continu.

- Votre Gravit est déjà prêt à décoller!

- Pour faire décoller votre Gravit, déplacer la manette des gaz lentement vers
le haut jusqu‘à ce que le Gravit commence à s‘élever. Maintenez lentement
la poussée jusqu‘à ce que le Gravit se maintiennent dans l‘air. Vous pouvez
maintenant faire voler votre Gravit autour de vous.

Pour voler avec le Gravit, suivez les consignes suivantes en matière de com

-

mandes:

- Afin de gagner ou de perdre de l‘altitude, déplacer la manette des gaz respec

-

tivement vers le haut ou vers le bas

- Afin de faire tourner le Gravit autour de son propre axe (YAW), déplacez le levier
de commande gauche vers la gauche ou la droite

- Pour voler latéralement (ROLL), déplacez le levier de commande droit vers la
droite ou vers la gauche

- Pour voler vers l‘avant ou vers l‘arrière (NICK), déplacez le levier de commande

droit vers l‘avant ou vers l‘arrière.

ATTENTION S‘IL VOUS PLAÎT : Plus vous déplacez le levier depuis sa position
centrale neutre dans la direction appropriée, plus ce mouvement sera effectué
rapidement. Rappelez-vous en lorsque vous volez avec le Gravit.

Utilisation de la caméra:

- Si vous voulez prendre une photo avec la caméra de votre Gravit, appuyez une
fois sur le bouton Photo de votre télécommande

- Si vous voulez démarrer ou arrêter un enregistrement vidéo, appuyez à nouveau
sur le bouton Vidéo. Lorsque vous démarrez un enregistrement vidéo, l‘icône
vidéo apparaît sur l‘écran LCD de votre télécommande (voir photo: p.13).

Tant que l‘icône est affichée, l‘appareil enregistre une vidéo. Si vous voulez arrêter

l‘enregistrement, appuyez à nouveau sur le bouton Vidéo. Vous verrez alors que
l‘icône de la caméra disparaît de l‘écran LCD, montrant ainsi que pour l‘instant
AUCUN enregistrement vidéo n‘est en cours.

MERCI DE NOTER QUE: les boutons pour la photo et vidéo ayant une DOUBLE
fonction, assurez-vous qu‘ils fonctionnent correctement;
Bouton Photo: Appuyez brièvement -> L‘appareil prend une photo. Appuyez et
MAINTENEZ ENFONCE le bouton pendant 2 secondes -> La „“Fonction Retour““
est activée
Bouton de la vidéo: Appuyez brièvement -> La caméra démarre / arrête

SCHNELLSTART QUICK START DÉPART RAPIDE INICIO RÁPIDO INIZIO RAPIDO

13

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

l‘enregistrement vidéo. Appuyez et MAINTENEZ ENFONCE le bouton pendant 2
secondes -> Le mode «Sans tête» est activé.

Si vous voulez utiliser les fonctions photo et vidéo des boutons, assurez vous
donc aussi que vous appuyez brièvement et que vous ne PRESSEZ PAS LE
BOUTON.

Avertissement en cas de basse tension

Une fois la batterie de vol de votre Gravit vide, la LED d‘état située à l‘arrière de
votre Gravit commencera à clignoter lentement en ROUGE. Les deux LEDs sur
la partie avant et les LEDs avant sur la partie inférieure des 4 bras commencent
également à clignoter. Il est temps maintenant pour votre Gravit de revenir
rapidement et d‘atterrir. Ne continuez pas à faire voler le Gravit à haute altitude
lorsque l‘avertissement de basse tension est indiqué parce que les moteurs de
Gravit pourraient s‘arrêter en vol et le Gravit pourrait alors s‘écraser.

Atterrissage de votre Gravit

Pour faire atterrir votre Gravit, déplacer la manette des gaz lentement vers le bas
pour ramener le Gravit vers le sol. Assurez-vous que vous atterrissez sur une
surface aussi plane que possible afin d‘éviter de renverser le Gravit. Dès que
vous aurez basculé la manette des gaz à fond vers le bas, les moteurs du Gravit
s‘éteindront

Consulter et éditer les photos et les vidéos

Pour visionner les photos et les vidéos enregistrées sur votre ordinateur par
exemple, vous devez retirer la carte Micro-SD de la caméra. Notez: Lorsque vous
retirez ou insérez la carte Micro-SD, le Gravit doit être déconnecté de sa batterie.
A présent, insérez la carte mémoire dans le lecteur de carte fourni et branchez ce
dernier à un port USB libre de votre ordinateur. Vous pouvez consulter le contenu
de la carte comme vous le feriez avec une clé USB. Il y a deux répertoires sur
la carte mémoire: Le répertoire “PHOTO” qui contient les images et le répertoire
“VIDEO” qui contient les vidéos. Libérez régulièrement de l’espace de stockage
sur votre carte mémoire pour toujours avoir suffisamment de capacité libre pour
de nouveaux enregistrements. Les images et les vidéos

- Après l‘atterrissage, éteignez votre Gravit, puis éteignez votre radiocommande.

- Avant le vol suivant, vérifiez votre Gravit et rechargez la batterie.
Profitez de votre vol!

Inicio rápido

- Antes de despegar, compruebe si su modelo tiene algún tipo de defecto o pieza
suelta. Nunca vuele con un modelo defectuoso, ya que podría provocar daños
físicos o materiales. Busque una zona amplia y abierta para su primer vuelo.
Nunca vuele en habitaciones demasiado pequeñas y cerradas.

- A continuación introduzca 4 pilas AA (recargables) en la emisora.

- Por favor cargue su batería de vuelo, siguiendo los pasos que a continuación se
detallan:

TOME NOTA POR FAVOR:
El cargador USB suministrado con este producto solo puede ser usado en una
fuente de corriente, externa y adecuada, con 5V y mínimo 1000mA de servicio
de carga.
NO utilice el cable de carga USB en un puerto USB de su ordenador de sobre
mesa, ordenador portátil, tableta o dispositivo similar; ya que esta acción podría
dañar el puerto USB e incluso el propio dispositivo.
LRP no se hace responsable de los daños resultantes, directa o indirectamente,
por el mal uso del cargador USB.

- Tan pronto como el cargador USB esté operativo, un LED de color rojo se
iluminará parpadeando lentamente.

- Conecte su batería de vuelo, como se muestra en la imagen. Cuando la batería
esté conectada, la iluminación del LED de color rojo permanecerá fija, indican

-

do que la batería está en proceso de carga.

- Cuando la batería esté totalmente cargada, el LED de color rojo se apagará.
Ahora puede desconectar la batería del cargador.

- Inserte la batería de vuelo en el compartimento destinado a ello. Asegúrese de
que el Gravit esté desactivado (modo “OFF“). A continuación cierre el compar

-

timento de la batería y conecte el Gravit (ver imagen).

- En primer lugar, encienda la emisora de su Gravit. Asegúrese de que la palanca
de gas de su emisora se encuentra en la posición más baja. Los indicadores
LED de la emisora se iluminarán en color rojo.

- Sitúe el Gravit en una superficie plana y despejada (preferiblemente en el suelo)
y encienda el modelo.

- Los dos indicadores LED azules frontales y el indicador LED de estado verde de
la parte trasera del Gravit, se iluminarán parpadeando rápidamente. Transcu­rridos unos segundos el parpadeo se ralentizará, indicando que la emisora y el
Gravit están emparejados.

- Mueva el stick de aceleración de su emisora (stick izquierdo para MODO 1,
derecho para MODO 2) completamente hacía arriba y bájelo de nuevo. Los indi

-

cadores LED deben dejar de parpadear, y mantenerse iluminados de forma fija.

- ¡Su Gravit ya está listo para despegar!“

- Para que su Gravit despegue, mueva el stick lentamente hacía arriba hasta que
el Gravit empiece a elevarse. Reduzca moderadamente la velocidad hasta que
se mantenga en el aire. Ahora está listo para volar y disfrutar con su Gravit.

Para realizar maniobras con su Gravit, siga los siguientes pasos:

- Para ganar/perder altura (elevación), mueva el stick de motor hacia arriba o
hacia abajo

- Para rotar alrededor del propio eje (YAW-dirección), mueva el stick izquierdo
hacia la dirección deseada; izquierda para rotar a la izquierda, y derecha para
rotar a la derecha.

- Para volar hacia los lados (ROLL-alabeo), mueva el stick derecho hacia la dire­cción deseada, derecha o izquierda.

- Para volar hacia delante/atrás (PITCH-profundidad), mueva el stick derecho

hacia arriba o hacia abajo.

ADVERTENCIA: Cuanto más desvíe un stick de su posición neutral, más rápido
se ejecutará el movimiento. ¡Recuérdelo al volar su Gravit!

Uso de la cámara

- Si quiere capturar una foto con la cámara de su Gravit, pulse el botón de fotos
de su emisora una vez.

- Si quiere iniciar o detener una grabación de video, pulse el botón de video de su
emisora una vez. El inicio de la grabación se indicará mediante un icono video
que se mostrará en la pantalla LCD (ver imagen: p.13).

El icono de video se visualizará en la pantalla, durante el tiempo en el que se esté
realizando una grabación.
Cuando quiera detener la grabación, presione el botón de video de nuevo. El
icono de video desaparecerá de la pantalla LCD, indicando que NO se está
realizando ninguna grabación en ese momento.

POR FAVOR TOME NOTA: Debido a qué los botones de video y foto tienen una
DOBLE función asignada, asegúrese de ejecutar la acción de forma correcta:
Botón-foto: Pulse el botón brevemente y una sola vez -> La cámara realizará una
foto. MANTENGA el botón pulsado al menos durante 2 segundos -> La función
„Return to home-Retorno“ se activará.
Botón-video: Pulse el botón brevemente y una sola vez -> La cámara iniciará la
grabación. MANTENGA el botón pulsado al menos durante 2 segundos -> La
función „“Headless-Sin cabeza““ se activará.

Por lo que si desea realizar una foto o video asegúrese de pulsar brevemente los
respectivos botones, SIN MANTENERLOS pulsados.

SCHNELLSTART QUICK START DÉPART RAPIDE INICIO RÁPIDO INIZIO RAPIDO

14

Alerta de batería baja

En cuanto la batería de vuelo esté casi descargada, el indicador LED de estado de
la parte trasera del Gravit se iluminará en color ROJO y comenzará a parpadear
lentamente. Los dos LEDen la parte frontal y los LED de la parte inferior de los
4 brazos también empezarán a parpadear. Será el momento de traer de vuelta
su Gravit, y aterrizar lo más rápido posible. NO continúe volando a gran altura
cuando la alerta de batería baja se active, ya que su Gravit podría cortar el voltaje
a los motores, resultando un gran impacto contra el suelo.

Proceso de aterrizaje

Puede realizar el aterrizaje del Gravit moviendo lentamente el stick de gas hacía
abajo, hasta que el Gravit se posicione en el suelo. Asegúrese de que está
aterrizando en una superficie plana y uniforme. De lo contrario, el Gravit puede
volcar y dañarse.
Al reducir por completo la aceleración, los motores del Gravit se apagarán.

Selección y edición de fotos/vídeo

Para seleccionar las fotos y vídeos guardados en su PC, debe retirar la tarjeta
Micro-SD de la cámara. Tenga en cuenta: al retirar o volver a poner la tarjeta,
el Gravit debe estar desconectado de la batería. Ahora introduzca la tarjeta de
memoria en el lector de tarjetas proporcionado e insértelo en un puerto USB libre
de su PC. Puede seleccionar el contenido de su tarjeta al igual que lo haría con
un Pendrive normal. Hay dos directorios en la tarjeta de memoria: El directorio
„PHOTO“ contiene las fotografías, mientras que el „VIDEO“ contiene los vídeos
realizados. Asegúrese de vaciar la tarjeta regularmente para tener capacidad
para nuevas fotos/vídeos. Las fotos y los vídeos utilizan formatos estándar, que
pueden visualizarse y editarse con la gran mayoría de software.

- Después de aterrizar, apague primero su Gravit y a continuación su emisora.

- Antes del siguiente vuelo, compruebe su Gravit y recargue la batería.
¡Disfrute del vuelo!

Inizio Rapido

- Prima di volare, si prega di controllare il tuo modello per eventuali difetti o parti
da fissare. Non volare mai con un modello difettoso, in quanto potresti danneg

­giare persone o proprietà altrui. Cerca sempre un’area il più aperta possibile per
i tuoi primi voli, e non volare mai in ambienti piccoli e angusti.

- Poi, inserisci 4 batterie AA (ricaricabili) nella trasmittente.

- Si prega di caricare la tua batteria per il volo seguendo i seguenti step:
NOTA:

IL CARICABATTERIE FORNITO CON QUESTO PRODOTTO PUO‘ ESSERE UTILIZZA­TO SOLTANTO CON UN ALIMENTATORE USB ESTERNO DEDICATO, A 5V E CON
UNA CORRENTE DI CARICA MIN. 1000mA!
NON usare il caricabatterie-USB nella porta USB del tuo PC, Laptop, Tablet (o
dispositivi simili), in quanto questo potrebbe danneggiare la porta-USB ed il tuo
PC/Laptop.
LRP NON si assume nessuna responsabilità per danni causati direttamente o
indirettamente dall‘errato utilizzo del caricabatterie-USB.

- Nel momento in cui il caricabatterie USB è operativo, un LED rosso inizierà a
lampeggiare lentamente.

- Dopodichè, collega la tua batteria per il volo al caricabatterie USB come illus

­trato in figura. Quando la batteria è collegata, il LED resterà sempre acceso di
colore rosso, indicando che la batteria si sta caricando.

- Quando la batteria è completamente carica, il LED rosso si spegnerà. Puoi ora
scollegare la batteria per il volo.

- Ora inserisci la batteria per il volo nel suo scomparto batteria e collegala al
Gravit (vedi figura). Assicurati che il Gravit sia SPENTO quando fai questa
operazione, dopodichè chiudi lo scomparto batteria.“

- Come prima cosa accendi la trasmittente del tuo Gravit. Assicurati che lo stick

acceleratore della tua trasmittente sia nella sua posizione più in basso. Il LED
della trasmittente diventerà di colore rosso.

- Posiziona il Gravit su di una superificie piana (preferibilmente sul pavimento) ed
accendilo.

- I due LEDs blu anteriori ed il LED di stato verde nella parte posteriore del
Gravit inizieranno a lampeggiare velocemente all‘inizio, per poi lampeggiare
più lentamente dopo qualche secondo, indicando che la TX ed il Gravit sono
correttamente collegati (bind).

- Muovi lo stick acceleratore (stick di sinistra per MODE 2 TX, stick destro per
MODE 1 TX) completamente in alto e poi completamente in basso. Le luci del
Gravit dovrebbero ora smettere di lampeggiare e restare accese fisse.

- Il tuo Gravit è ora pronto per il decollo!

- Per far decollare il tuo Gravit, muovi lo stick acceleratore lentamente verso l‘alto
fino a che il Gravit inizierà ad alzarsi. Puoi ridurre ora la velocità quando inizierà
ad essere in aria. Sei ora pronto per volare con il tuo Gravit.

Per far volare il tuo Gravit, utilizza i seguenti comandi degli stick:

- Per guadagnare o perdere quota, muovi lo stick acceleratore su e giu

- Per ruotare a sinistra e destra attorno al suo asse (YAW), muovi lo stick di
controllo sinistro verso sinistra e destra.

- Per volare lateralmente verso sinistra o destra, muovi lo stick di controllo destro
verso sinistra e destra (ROLL)

- Per volare avanti e indietro, muovi lo stick di controllo destro verso l‘alto e verso

il basso (PITCH)

NOTA: Più ampio sarà il movimento di uno stick dalla sua posizione neutrale
centrale verso una qualsiasi direzione, e più veloce sarà il movimento del Gravit.
Tieni sempre a mente questo aspeto quando volerai con il tuo Gravit!

Funzionamento della camera

- Se vuoi scattare una fotografia dalla camera del tuo Gravit, premi una volta il
pulsante Photo sulla tua TX.

- Se vuoi far partire o interrompere una registrazione video, premi una volta il
pulsante Video sulla tua TX. Quando fai partire una registrazione video, noterai
l‘icona video visualizzata sullo schermo LCD (vedi figura: p.13).

Fino a quando sarà visualizzata l‘icona video, la camera starà registrando un
video. Quando vorrai interrompere la registrazione, premi nuovamente il pulsante
Video. Noterai che l‘icona scomparirà dallo schermo LCD, indicando NON c‘è alcu

-

na ripresa video in corso al momento.

NOTA: Dato che ENTRAMBI i pulsanti Video e Photo hanno anche una seconda
funzione a loro assegnata, assicurati di utilizzarli nel modo corretto:
Pulsante Photo: Premilo una volta e brevemente (soltanto una pressione) -> La
camera scatterà una foto. Premi e MANTIENI premuto per almeno 2 secondi ->
La funzione „“Return““ verrà abilitata
Pulsante Video: Premilo una volta e brevemente (soltanto una pressione) -> La
camera inizierà/interromperà una ripresa video. Premi e MANTIENI premuto per
almeno 2 secondi -> la modalità „“Headless““ verrà abilitata.

Quindi, se intendi utilizzare i pulsanti per le funzione video/foto, assicurati di NON
premerli E MANTENERLI premuti, ma di premerli e rilasciarli subito.

Avviso di batteria scarica

Nel momento in cui la batteria per il volo sarà quasi scarica, il LED di stato
nella parte posteriore del tuo Gravit inizierà a lampeggiare lentamente di colore
ROSSO. I due LEDs nella parte anteriore ed i LEDs nella parte inferiore dei 4 bracci
inizieranno anch‘essi a lampeggiare. E‘ ora il momento di riportare il tuo Gravit
alla base e di atterrare il più in fretta possibile. NON continuare a volare ad altezze
elevate quando si presenta l‘avviso di batteria scarica, in quanto il tuo Gravit
potrebbe interrompere l‘alimentazione ai motori mentre sei in aria, con consegu­ente schianto del Gravit.

SCHNELLSTART QUICK START DÉPART RAPIDE INICIO RÁPIDO INIZIO RAPIDO

15

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

Far atterrare il tuo Gravit

Per far atterrare il tuo Gravit, abbassa lentamente ed attentamente l‘acceleratore
step by step per riportare a terra il Gravit. Assicurati di atterrare su di una
superfice piana e libera da ostacoli per evitare che il Gravit si ribalti durante
l‘atterraggio.
Quando poi abbasserai completamente lo stick acceleratore, i motori del Gravit
si spegneranno.

Visualizzare ed editare foto e video

Per poter visualizzare per esempio sul proprio PC le foto scattate ed i video
registrati, devi rimuovere la Micro-SD-card dalla camera. Nota: Mentre rimuovi la
memory card, ed anche mentre la reinserisci, il Gravit deve essere scollegato dal

­la batteria. Ora inserisci la memory card nel lettore di card fornito ed inseriscilo in
una porta USB libera sul tuo PC. Puoi ora visualizzare il contenuto della card come
faresti con una penna USB. Ci sono due cartelle sulla memory card: la cartella
“PHOTO” contiene le foto, la cartella “VIDEO” contiene i video.
Assicurati di spostare o copiare(e quindi poi rimuovere) le foto ed i video dalla
tua memory card, in modo tale da avere spazio disponibile per le tue registrazi

­oni future. Sia le foto che i video utilizzano formati standard e possono essere
visualizzati ed editati con i software più comuni.

- Dopo l‘atterraggio, spegni per prima cosa il tuo Gravit, e solo dopo spegni la
trasmittente.

- Prima del prossimo volo, controlla il tuo Gravit e ricarica la batteria.
Goditi il volo!

SCHNELLSTART QUICK START DÉPART RAPIDE INICIO RÁPIDO INIZIO RAPIDO

16

FORTGESCHRITTENE

FLUGSTEUERUNG

ADVANCED

FLIGHT CONTROL

COMMANDES DE

VOL AVANCÉE

CONTROL DE

VUELO AVANZADO

CONTROLLO DI

VOLO AVANZATO

LEDs an- und ausschalten

Drücken und halten Sie die FLIP/LED-Schultertaste

länger als 2 Sekunden, so schaltet sich die 2 blauen Front-LEDs an, respek-

tive aus.

FLIP-Button

Sie können Ihre Gravit Flips in alle
4 Richtungen machen lassen.
Um einen Flip zum machen sollten
Sie eine ausreichende Flughöhe
(mindestens 4 Meter) haben. Dann
drücken Sie den Flip-Knopf Ihrer
Funke. Sie werden daraufhin ein
Piepsen von Ihrer Funke hören,
welches Ihnen anzeigt, daß die
Gravit bereit ist zu flippen. Zuletzt

lenken Sie den rechten Steuerknüp­pel in die Richtung aus, in die die
Gravit Ihren Looping machen soll.
Nach dem Flip sind Sie wieder
in normalen Flugmodus und Sie können den Looping-Mode-Knopf wieder
drücken, um einen neuen Flip zu machen. Wenn Sie sich nach Drücken
des Knopfes anders entscheiden und doch keinen Flip machen wollen, so
Drücken Sie bitte den Flip-Knopf erneut. Der Beep-Ton stoppt daraufhin und
Sie fliegen wieder im normalen Flugmods.

POWER UP Button

Die linke Schultertaste Ihrer Fern­steuerung trägt den Aufdruck „PO­WER UP“. Sie wird dazu verwendet,
um die Gravit in unterschiedliche
Fluggeschwindigkeiten zu schalten.
Sobald Sie die Fernsteuerung
anschalten, befindet sich die Gravit
automatisch immer im Power-Level
1, was bedeutet, dass sie mit 40%
ihrer maximalen Power fliegt. Der
Power-Level 1 eignet sich ganz

hervorragend, um das Fliegen
mit der Gravit zu üben oder um in
etwas beengten Räumen zu fliegen.
Die weiteren Funktionen sind wie folgt:

1x POWER UP drücken -> TX piept 2x -> Power-Level 2: 60% Flug-Power
stehen zur Verfügung.

2 x POWER UP drücken -> TX piept 3x -> Power-Level 3: 100% Flug-Power
stehen zur Verfügung.

Wenn Sie sich im Power-Level 3 befinden und erneut 1x POWER UP drücken,
so springt die Gravit wieder zurück auf Power-Level 1. Sie hören einen einzel­nen Piepton und haben wieder 40% Flug-Power.

Bitte beachten Sie:
Unabhängig, in welchem Power-Level sich die Gravit bei ihrem letzten Flug

befunden hat, sobald Sie die Fernsteuerung aus- und wieder
anschalten wir automatischen der Power-Level 1 (40%) wieder aktiv.

Headless flying

Um das Headless Flying zu aktivieren, drücken UND halten Sie den Video­Taster rechts unten neben dem LCD für mindestens 2 Sekunden. Sie hören
daraufhin ein langezogenes „“beeb-beep-beep““ und der Headless Mode ist
aktiv. Solange Sie im Headless Mode fliegt, blinkt die hintere Status-LED grün
und die 2 Front-LEDs blinken blau. Um den Headless-Mode wieder zu verlas­sen, drücken und halten Sie den Video-Knopf erneut. Ein erneutes Piepen ist

zu hören und Sie fleigen jetzt wieder im normalen Flugmodus.

Wie man „Headless Flying“
benutzt

Sobald Sie den Headless
Flying-Knopf drücken, merkt sich
Ihre Gravit ihre augenblickliche
Ausrichtung (= wohin die Vorder­seite zeigt). Solange Sie in diesem
Flugmodus bleiben, wird die
Orientierung des Quadrocopters
immer relativ zu dieser „gespei­cherten“ Ausrichtung sein, egal, in
welche Richtung der Quadrocopter

TATSÄCHLICH zeigt.

Hier ist ein Beispiel: Nehmen wir
einmal an, daß Sie Ihre Gravit vor sich auf den Boden gestellt haben, wobei
die Nase Ihrer Gravit gradewegs WEG von Ihnen Richtung NORDEN zeigt.
Nun drücken Sie den „Headless Flying“ Knopf an Ihrer Gravit. Daraufhin

„merkt“ sich die Gravit die jetzige Ausrichtung als vorwärts. Nun heben Sie ab

und drehen die Gravit um 180° im Flug, sodaß Sie nun mit ihrer Vorderseite
nach SÜDEN zeigt. Wenn Sie der Gravit nun das Flugkommando „Fliege
vorwärts“ geben, indem Sie den rechten Steuerknüppel nach vorne/oben
drücken, so fliegt die Gravit tatsächlich WEG von Ihnen (in Richtung Ihrer
gespeicherten vorwärts/NORD Position), anstatt auf Sie ZU zu fliegen, wie
Sie es normalerweise in dieser Situation machen müsste.

-> Das bedeutet: Sobald Sie den „Headless Flying“ Knopf drücken, werden
alle Richtungen „eingefroren“ und sind ab dann RELATIV zur Ausrichtung
die die Gravit hatte als der Knopf gedrückt wurde. Solange Sie Ihre Position
nicht verändern (also still stehen bleiben), fliegt Ihre Gravit z.B. immer nach
rechts, wenn Sie den Steuerknüppel nach rechts auslenken, EGAL, wie die
augenblickliche Ausrichtung der Gravit tatsächlich ist. Dasselbe gilt für alle
anderen Bewegungsrichtungen des rechten Steuerknüppels. Sobald Sie den

„Headless Flying“ Knopf erneut drücken, sind die Steuerrichtungen wieder
„normal“ und die Bewegung Ihrer Gravit abhängig von ihrer Ausrichtung.

Wie „Headless Flying“ am besten funktioniert

Um das beste aus diesem Feature rauszuholen empfiehlt LRP, „Headless Fly­ing“ nur dann zu aktivieren, wenn Ihre Gravit tatsächlich geradeaus weg von
Ihnen mit ihrer Vorderseite zeigt. Nur so fliegt die Gravit dann anschließen
immer genau in die Richtung, in den Sie den rechten Steuerknüppel auslen­ken, Bedenken Sie bitte auch: Damit diese Funktion bestmöglich funktioniert,
sollten Sie Ihre Position und Ausrichtung nicht signifikant ändern. Ansonsten
ändern Sie die ursprüngliche Relation Ihrer Gravit zu Ihnen und dadurch auch
die relative Flugrichtung, was darin resultieren würde, dass die Funktion
nicht wie gewünscht oder erwartet funktioniert.
Bitte beachten Sie: Sie können die Headless-Funktion jederzeit aktivieren und
deaktivieren, wir empfehlen Ihnen aber, die Funktion zu aktivieren, solange
die Gravit noch still auf dem Boden steht.

Return-Funktion

Um die Return-Funktion zu
aktivieren, drücken UND halten Sie
die Photo-Taste oben rechts neben
dem LCD für mehr als 2 Sekunden.
Es wir ein kurzes Piepen ertönen,
welches Ihnen anzeigt, daß die
Return-Funktion aktiviert wurde.
Um die Funktion zu deaktivieren,
bewegen Sie einfach einen Stick
der Fernsteuerung und überneh­men wieder selbst das Kommando.

17

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

Bitte beachten Sie: Nutzen Sie die Return-Function NUR, wenn Sie im
Headless-Mode fliegen. Wenn Sie die Return-Function-Taste drücken, so

fliegt die Gravit zurück in die Himmelsrichtung aus der Sie gekommen ist.
Beispiel: Wenn Sie im headless flying-Mode fliegen und die Gravit in Rich­tung NORD gezeigt hat als die Orientierung gespeichert wurde, so wird das
Drücken der Return-Function-Taste darin resultieren, dass die Gravit Richtung
SÜDEN fliegt -> Der Quadrocopter fliegt rückwärts.

Toggle LEDs on/off

Press and hold the FLIP/LED-shoulder button for more
than 2 seconds to toggle the 2 blue front LEDs on/off

FLIP-Button

You can have your Gravit makes flips in all 4 directions.
In order to perform a flip, make sure you have a reasonable flying height (at

least 4 meters). Then press the Flip-button of your TX. You will here a
continuous beeping sound from your TX, indicating that the Gravit is
ready to flip. Finally, move the right control stick into the direction you want
the Gravit to perform the flip and the Gravit will do so. After the flip, you are
in normal flight operation again and you have to press the button again to do
another flip. If you change your mind want to cancel the flip while the TX is

beeping, press the button again. The beep-sound will stop and you are in
normal flight operation again.

POWER UP Button

The left shoulder button of your transmitters is the POWER UP button. It is
used for cycling the Gravit through the different flight speed options
When you turn on your TX, the Gravit is automatically set to Power-Level 1,
which means that it is flying with only 40% of it maximum power. Power­Level 1 is perfect for exercising yourself in flying the Gravit and for

flying in cramped areas. The detailed function of the button is as follows:
1x POWER UP push -> TX beeps 2x -> Power-Level 2: 60% of maximum

flight-power is available.
2x POWER UP push -> TX beeps 3x -> Power-Level 3: 100% of maximum

flight-power is available.
When you are in Power-Level 3 and press the POWER UP button one more

time, the Gravit is back to Power-Level 1 again. You will hear a single „beep“
and you are back to 40% flight-power again. Please note: No matter what
Power-Level you have used before switching off the TX, if you switch in back
on again, the Power-Level will be reset to Power-Level 1 (40%).

Headless flying

To activate headless flying, press AND hold the video button on the right side
of the TX‘s LCD for more than 2 seconds. You will hear a slow „“beep-beep-

beep““ and headless mode will be active. When you are in headless mode,
the rear status LED will blink green, the 2 front LEDs will blink blue. To leave

headless mode again, press and hold the Video-button. Youl will here a se­ries of „“peeps““ again, indicating that your are in normal flight mode again.

How to use „Headless Flying

When you press the „Headless Flying“ -button, the Gravit memorizes its
current orientation (=its facing of the front). As long as you stay in this
mode, the flight direction of the copter will always be based on the memo­rized orientation when you issue flight controls, no matter what direction the
copter is ACTUALLY facing. Here is an example. Let‘s say that you have
positioned the Gravit in front of you on the ground, facing straight AWAY

from you towards NORTH with its nose. Then you press the „Headless
Flying“ - button. Your Gravit memorizes this heading/orientation as „forward“
(or NORTH) position/heading. Next you take off and rotate the Gravit by
180°, facing towards you (SOUTH) with its front. If you now issue the flight

command „Fly forwards“ by moving your right control stick away (upwards)

from you, the Gravit actually fly AWAY from you (towards its memorized
forward/NORTH position, INSTEAD of flying TOWARDS you (south) as it
would normally when facing you with its front.

-> This means, once you press the „Headless Flying“ -button, the controls
of the Gravit are „locked“ relative to the heading it had when you pressed

the button. If you do not switch your position, moving your control stick right
will always make the Gravit fly right, no matter which orientation the Gravit‘s
front actually has. The same goes for flying left, forward and backward.
Once you press the „Headless Flying“ button again, the controls are back to
normal and movement of your Gravit is dependent on its heading of the front/
nose again.

How „Headless Flying“ should be normally used:

To get the most out of this feature, LRP advises to enable „Headless Flying“

ONLY when the copter is actually facing STRAIGHT AWAY from you with its
FRONT. By doing so, you can easily control the Gravit during flight because
you simply have to push the control sticks into the direction you want the
Gravit to fly, NO MATTER what direction/heading the Gravit‘s front is ACU-

TALLY facing -> Your Gravit will always simply fly into the direction you are

moving your right control stick to. In order to have this feature work as inten-

ded, please also note that you should NOT change your location or heading

when flying in „Headless“ mode. Otherwise, you will become disoriented
with the controls and the feature does not make sense anymore.
Please note: You may enable or disable „Headless Flying“ anytime, no matter
whether you are flying or on the ground. For best operation and results, we

advise NOT to enable the function while the Gravit is moving in the air, but

while the Gravit is still on the ground.

Return-Function

To activate the Return function, press AND hold the photo-button on the

upper, right side of the LCD for 2 or more seconds. The TX will emitt a quick

series of „“beeps““, indicating that you are in Return-mode. To cancel the

Return-function, simply move one of the TX‘s control sticks.
Please note: Use the Return-Function ONLY when you are flying in „headless“

mode. When pressing the Return-Function-button, the Gravit will fly back in
the cardinal direction which it came from. For example, if you are flying in
headless mode and your Gravit has been facing north when the heading was
memorized, pressing the Return-Function-button will result in the Gravit
flying south -> The quadrocopter is flying backwards.

Allumer/éteindre les LEDs

Appuyez et maintenez enfoncé le commutateur FLIP/LED

plus de 2 secondes, puis allumez les 2 LED bleues à l‘avant, éteignez-les

chacune

FLIP-Button

Votre Gravit peut faire des loopings dans 4 directions.
Pour faire un looping, assurez-vous de disposer d‘un espace suffisant (au
moins 4m de hauteur). Puis, pressez le bouton Flip de votre radiocommande.

Vous entendrez un signal lent et répétitif de votre radiocommande. Cela si­gnifie que votre Gravit est prêt à effectuer un looping. Enfin, déplacez le levier
de contrôle droit dans la direction dans laquelle vous souhaitez effectuer le

looping. Le Gravit exécute le looping. Après le looping vous êtes à nouveau
en mode de vol normal et vous pouvez pressez le bouton looping pour en
exécuter un autre. Si vous changez d‘avis et que vous souhaitez annuler le

looping alors que la radiocommande est déjà en train d‘émettre le signal
sonore, pressez le bouton une seconde fois. Le signal sonore s‘arrêtera et

vous serez de retour en mode de vol normal.

FORTGESCHRITTENE

FLUGSTEUERUNG

ADVANCED

FLIGHT CONTROL

COMMANDES DE

VOL AVANCÉE

CONTROL DE

VUELO AVANZADO

CONTROLLO DI

VOLO AVANZATO

18

POWER UP bouton

Le bouton gauche sur votre télécommande comporte l‘inscription „POWER
UP“. Il est aussi utilisé pour régler le Gravit sur différentes vitesses de vols.
Une fois que vous allumez la télécommande, le Gravit se trouve automatique­ment au niveau de puissance 1, ce qui signifie qu‘il vole à 40 % de sa puis­sance maximale. Le niveau de puissance 1 est destiné particulièrement à la
pratique de vol avec le Gravit ou pour voler dans certains espaces restreints.
Les autres fonctions sont les suivantes :

Appuyer 1 x sur POWER UP -> TX sonne 2 x -> Niveau de puissance 2 :
60% de la puissance de vol disponible.

Appuyez 2 x sur POWER UP -> TX sonne 3 x -> Niveau de puissance 3 :
100 % de puissance de vol disponible.

Si vous vous trouvez au niveau de puissance 3 et que vous appuyez 1x sur

POWER UP, le Gravit revient au niveau de puissance 1. Vous entendrez un
seul signal sonore et vous aurez à nouveau 40 % de la puissance de vol.
Veuillez noter: Peu importe dans quel niveau de puissance le Gravit se trou­vait lors de son dernier vol, lorsque vous éteignez la télécommande et que
vous la rallumez, le niveau de puissance 1 (40 %) est à nouveau actif.

Headless flying

Afin d‘activer le mode de vol sans tête, appuyez ET appuyez sur le bouton
vidéo en bas à côté de l‘écran LCD pendant au moins 2 secondes. Vous
entendez alors un „“bip-bip-bip““ de longue durée et le mode „“sans tête““
est actif. Tant que vous volez en mode „“sans tête““, la lampe de statut arri­ère clignote en vert et les deux lampes LED à l‘avant clignotent en bleu. Pour
quitter le mode „sans tête“ à nouveau, appuyez de nouveau sur le bouton
vidéo. Un nouveau bip retentit et vous volez maintenant à nouveau en mode
de vol normal.

Comment utiliser le vol „Headless“

Lorsque vous pressez le bouton „vol Headless“, le Gravit mémorise sa positi­on actuelle (la direction de sa face avant). Aussi longtemps que vous volez
dans ce mode, la direction de vol de l‘hélicoptère sera basée sur l‘orientation
mémorisée sans tenir compte de sa position ACTUELLE.
Voici un exemple. Disons que vous avez positionné le Gravit sur le sol devant
vous avec sa face avant à l‘OPPOSEE vers le NORD. Puis, pressez le bouton

„vol Headless“. Le Gravit mémorisera la direction nord comme marche avant.

Ensuite, décollez et effectuez une rotation à 180° pour que le Gravit se trouve

face à vous (SUD). Si vous actionnez la commande „voler en marche avant“
en déplacant le levier de contrôle droit vers le haut, Le Gravit volera dans la
direction OPPOSEE (NORD) et NON vers VOUS comme il le ferait en mode de
vol normal. --> Cela signifie que lorsque vous pressez le bouton „vol Head-

less“, les commandes du Gravit sont bloquées en fonction de l‘orientation
mémorisée. Si vous ne changez pas de position, le déplacement du levier
de contrôle vers la droite fera voler le Gravit vers la droite mémorisée, peut

importe l‘orientation de le face avant de celui-ci. Il en va de même pour la
gauche, la marche avant et la marche arrière. Si vous pressez de nouveau

le bouton „vol Headless“ les commandes sont à nouveau normales et les
mouvements de votre Gravit dépendent de l‘orientation de la face avant de
celui-ci.

Comment le mode „Headless“ devrait être utilisé:

Pour tirer le maximum de cette fonction, LRP conseille d‘activer le mode

„Headless“ uniquement lorsque la face AVANT du quadrocoptère se trouve à

l‘OPPOSEE de votre position. Comme ceci, vous pouvez facilement contrôler

le Gravit pendant les vols car vous pouvez simplement déplacez le levier de
contrôle dans la direction de vol souhaitée pour que le Gravit se déplace
dans la même direction. PEUT IMPORTE la direction/orientation dans laquelle
se trouve ACTUELLEMENT votre Gravit, il se déplacera simplement dans la
direction dans laquelle vous actionnez votre levier de contrôle droit.

Pour que ce mode fonctionne comme prévu, vous ne devez PAS changez de

position de pilotage au cours du vol. Sinon, vous serez désorienté et le mode

„Headless“ n‘aura donc aucun interêt.

Notez : Vous pouvez enclencher le mode „Headless“ a tout moment, que
vous soyez en vol ou au sol. Cependant, nous recommandons de ne PAS
activer la fonction pendant que le Gravit est en vol mais plutôt lorsqu‘il est
au sol.

Fonction-Retour

Pour activer la fonction de retour, appuyez ET maintenez le bouton photo
en haut à droite de l‘écran LCD enfoncé pendant plus de 2 secondes. Un

bip court retentira, qui vous fera savoir que la fonction de retour est activée.

Pour désactiver la fonction, il suffit d‘enclencher une manette de la télécom­mande et de reprendre vous-même les commandes.

Notez: Utilisez la fonction Retour UNIQUEMENT si vous volez en mode

„Headless“. Lorsque vous presssez le bouton „Fonction-Retour“, le Gravit va

voler vers sa position de départ. Par exemple, si le Gravit était positionné
en direction du Nord lors de la mémorisation, une pression su le bouton

„Fonction-Retour“ fera voler le Gravit vers le Sud pour rejoindre sa position de

départ. Le quadrocoptère vole en marche arrière.

Encender/apagar los LEDs

Pulse y mantenga presionado el botón FLIP/LED, situado en la parte superior,
más de 2 segundos, los dos LED azules frontales se encenderán/apagarán.

Botón FLIP

Puede hacer que su Gravit realice loopings en las 4 direcciones.

Para realizar un looping, asegúrese de tener bastante altura (por lo menos 4
metros). A continuación pulse el botón FLIP de su emisora. Escuchará un
pitido lento en su emisora, indicando que el Gravit está listo para realizar

Finalmente, mueva el stick derecho hacia la dirección a la que quiera realizar
el giro y el Gravit lo hará. Después del looping, volverá a controlar normal­mente el cuadricóptero y tendrá que presionar de nuevo el botón para realizar
otro looping. Si cambiase de opinión y quisiera cancelar el giro mientras

la emisora está pitando, pulse el botón de nuevo. El pitido se detendrá y
volverá a estar en modo normal de vuelo.

Botón POWER UP

El botón superior izquierdo de la emisora es el botón POWER UP. Es usado
para cambiar las diferentes opciones de velocidad en vuelo.

Una vez que se enciende la emisora, el Gravit se ajusta automáticamente al
nivel de potencia 1, lo cual significa que esta volando con el uso del 40% de
su potencia máxima. El nivel de potencia 1 está recomendado para practicar
así como para volar en espacios reducidos. El funcionamiento detallado del

botón Power-Up es el siguiente:
Pulse 1 vez POWER-UP -> La emisora pitará 2 veces -> Nivel de potencia

2: uso del 60% de la potencia máxima.
Pulse 2 veces POWER-UP -> La emisora pitará 3 veces -> Nivel de poten-

cia 3: uso del 100% de la potencia máxima.
Si se encuentra en nivel de potencia 3 y pulsa una vez más el botón Power-

up, el Gravit volverá al nivel de potencia 1; se emitirá un solo pitido, y el nivel
de potencia será del 40% respecto al nivel máximo.

NOTA: Al apagar y encender la emisora de nuevo, el Gravit operará por
defecto con el nivel de potencia 1 (40%), sin importar el nivel de potencia
con el que usted había estado volando antes de apagarla.

Headless flying

Para activar la función „Headless flying“ (sin cabeza), pulse y mantenga
presionado el botón de vídeo, situado en la parte inferior de la pantalla LCD
de la emisora, durante al menos 2 segundos. A continuación se emitirá un

FORTGESCHRITTENE

FLUGSTEUERUNG

ADVANCED

FLIGHT CONTROL

COMMANDES DE

VOL AVANCÉE

CONTROL DE

VUELO AVANZADO

CONTROLLO DI

VOLO AVANZATO

19

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

largo pitido, ahora la función sin cabeza estará activa. Mientras esta función
se mantiene activa, el LED trasero de estado parpadeará en color verde,
mientras que los 2 LED frontales parpadearán en azul. Para salir de este
modo, pulse de nuevo y mantenga presionado el botón de vídeo. Se emitirá
de nuevo un pitido largo, el cuadricóptero volará en modo normal.

Cómo utilizar el „vuelo Headless“

Cuando pulsa el botón „Headless Flying“, el Gravit memoriza su actual
orientación (=respecto a la parte frontal). Mientras esté en este modo, la
dirección del vuelo del quadricóptero estará siempre basada en la orien­tación memorizada, sin importar qué dirección REALMENTE está tomando el
quadricóptero. Aquí un ejemplo. Digamos que ha colocado el Gravit delante
suya en el suelo, apuntando con su parte delantera hacia el NORTE en
dirección CONTRARIA a Ud. A continuación, pulse el botón „Headless
Flying“. Su Gravit memoriza la orientación actual como dirección „hacía
adelante“ (o NORTE). A continuación despegue el Gravit y gírelo 180°, con
su parte delantera apuntándole a Ud. (SUR). Si ahora aplica el comando

„volar hacía adelante“ al mover el stick derecho adelante, el Gravit realmente

se ALEJARÁ de Ud (en dirección a la posición memorizada, en lugar de volar

hacía Ud., como sería lo normal sin el modo „vuelo Headless“.

-> Esto significa que una vez Ud. pulsa el botón „Headless Flying“, los con­troles del Gravit quedan „bloqueados“ respecto a la dirección cuando pulsa
el botón. Si Ud. no cambia su posición, al mover el stick de control hacia la
derecha, moverá su Gravit hacia la derecha, sin importar qué orientación
tiene ahora la parte delantera de su Gravit. Lo mismo ocurre al volar hacia

la izquierda, adelante o atrás. Una vez pulsa de nuevo el botón „Headless
Flying“, los controles de su Gravit volverán a su normalidad, realizando su
movimiento en relación a la parte delantera.

Cómo debe utilizarse el modo „Headless Flying“

Para conseguir lo mejor de esta característica, LRP recomienda SOLO activar
el „vuelo Headless“ cuando esté volando su Gravit lejos de Ud. y con su par­te frontal en dirección contraria a su posición. Al hacer esto, puede controlar

fácilmente su Gravit durante el vuelo porque simplemente tiene que pulsar

los sticks de control en la dirección en la que quiere que vuele el Gravit, sin
importar la dirección en la que AHORA tiene el Gravit su parte delantera ->
Su Gravit siempre volará en la dirección en la que mueva los sticks de
control correctos. Con el fin de que sea efectiva esta característica, le
recomendamos que NO cambie su localización al volar en modo „Headless“.
En caso contrario, terminará desorientado con los controles y por lo tanto ya
no tendrá sentido volar con esta característica.

Nota: Puede activar o desactivar el „vuelo Headless“ en cualquier momento,
sin importar si está volando o en el suelo. Para un mejor manejo y resultados,

le recomendamos que NO active la función mientras está volando, sino
cuando está en el suelo.

Función retorno

Para activar la función de retorno, pulse y mantenga presionado el botón
de foto, situado en la parte superior derecha de la pantalla LCD, durante al
menos 2 segundos. Se emitirá un pitido corto, indicando que se ha iniciado
el modo retorno. Para cancelar el modo retorno, simplemente mueva el stick
de control en la emisora, y vuelva a tomar el control del cuadricóptero.

Nota: Utilice la función Retorno SOLO cuando esté volando en modo „head-

less“. Al pulsar el botón de Función Retorno, el Gravit volverá en la dirección
cardinal de la que vino. Por ejemplo, si está volando en modo headless y su
Gravit iba en dirección al norte cuando fue memorizada la posición de su
parte frontal, pulsando el botón de Función Retorno volverá en dirección sur

-> El cuadricóptero volará marcha atrás.

Accendere/Spegnere i LED

Premi e tieni premuto per più di 2 secondi il pulsante laterale FLIP/LED per

accendere/spegnere i 2 LEDs blu anteriori.

Pulsante FLIP

Puoi ottenere dei flip con il tuo Gravity in 4 direzioni.
Per eseguire un flip, assicuratevi di avere un‘altezza ragionevole di volo

(almeno 4 metri). Quindi premere il pulsante FLIP del TX. Verrà emesso un
segnale acustico, continuo, lento dal TX, che indica che il Gravit è pronto a
capovolgersi. Infine, spostare lo stick di controllo destro nella direzione in
cui si vuole far eseguire il flip al Gravit e lui lo farà. Dopo il flip, vi troverete

nuovamente in funzionamento normale di volo ed è necessario premere

nuovamente il pulsante per fare un altro flip. Se si cambia idea e si vuole
annullare il flip mentre il TX emette il segnale acustico, premere nuovamente

il pulsante. Il bip-suono si interromperà e si è nuovamente in funzionamento

normale di volo.

Pulsante POWER UP

Il pulsante sul lato sinistro della tua trasmittente è il pulsante di POWER UP.

Viene utilizzato per scorrere tra le diverse opzioni di velocità di volo del Gravit.

Quando accendi la tua TX, il Gravit si setta automaticamente al Power-Level
1, ciò significa che si sta volando soltanto con il 40% della massima potenza
disponibile.Power-Level 1 è perfetto per esercitarsi nel volo e quando si vola

in ambienti angusti. Il funzionamento dettagliato del pulsante è il seguente:
1 pressione POWER UP -> TX emette 2 beeps -> Power-Level 2: 60% della

potenza massima disponibile.
2 pressioni POWER UP -> TX emette 3 beeps -> Power-Level 3: 100% della

potenza massima disponibile.

Quando sei in Power-Level 3 e premi ancora una volta il pulsante POWER

UP, il Gravit tornerà nuovamente al Power-Level 1. Sentirai quindi un singolo

„“beep““ e sarai nuovamente nella situazione di 40% della potenza massima

disponibile. Nota: Qualunque sia il Power-Level che stavi utilizzando prima
di spegnere la TX, nel momento in cui la riaccenderai, il Power-Level verrà
sempre reimpostato al Power-Level 1 (40%).

Headless flying

Per attivare la modalità di volo headless flying, premi E tieni premuto il

pulsante video sul lato destro dello schermo LCD della TX per più di 2
secondi. Sentirai un lento „beep-beep-beep“ e la modalità headless sarà
attiva. Quando sarai in headless mode, il LED di stato posteriore inizierà a

lampeggiare di colore verde, i 2 LEDs anteriori lampeggeranno di colore blu.

Per abbandonare la modalità headless, premi e tieni premuto nuovamente il

pulsante Video. Sentirai quindi ancora la serie di „peeps“, indicando che sei

tornato nella normale modalità di volo.

Come usare „Headless Flyng“:

Quando si preme il pulsante „Headless Flying“, il suo Gravit memorizza

l‘orientamento corrente (=rispetto al frontale). Finché si rimane in questa

modalità, la direzione di volo sarà sempre basata sull‘orientamento memoriz-

zato, indipendentemente da quale direzione sta davvero prendendo il
quadricottero.

Ecco un esempio. Diciamo che avete posizionato il Gravit di fronte a voi sul

terreno, rivolto con il frontale verso NORD, contrario a voi. Si preme ora il

tasto „ Headless Flyng“. Il tuo Gravit memorizza questo orientamento come

„ avanti „ (o NORD) . Decollate e fate ruotare il Gravit di 180 °, rivolto con

il frontale verso di voi (SUD). Se ora date il comando di volo „ vola avanti

„ spostando lo stick destro (verso l‘alto), il Gravit vola via da te (in avanti

verso la posizione memorizzata avanti/ NORD, invece di volare verso di voi

(SUD) come di consueto si ha quando il frontale è rivolto verso di noi.

-> Questo significa che una volta premuto il tasto „Headless Flyng“, i

FORTGESCHRITTENE

FLUGSTEUERUNG

ADVANCED

FLIGHT CONTROL

COMMANDES DE

VOL AVANCÉE

CONTROL DE

VUELO AVANZADO

CONTROLLO DI

VOLO AVANZATO

20

controlli del Gravit sono „bloccati“, relativo al frontale che aveva quando è
stato premuto il tasto. Se non si cambia la propria posizione, muovendo lo
stick di controllo a destra, farà sempre volare il Gravit a destra, non importa

l‘orientamento. Lo stesso vale per volare a sinistra, avanti e indietro. Una
volta che si preme nuovamente il pulsante „Headless Flyng“, i controlli
tornano alla normalità e il movimento del vostro Gravit dipende nuovamente
dal frontale.

Come dovrebbe normalmente essere utilizzato „Headless Flying“

Per ottenere il massimo da questa funzione, LRP consiglia di abilitare „Head-

less Flyng“ solo quando il Gravity sta volando lontano da voi con il frontale

in direzione opposta. In questo modo, si può facilmente controllare il Gravit
durante il volo perché bisogna semplicemente spingere gli stick di comando
nella direzione desiderata di volo, non importa quale direzione il frontale del
Gravit stia puntando -> Il tuo Gravit volerà nella direzione nella quale si sta
muovendo lo stick di controllo destro. Al fine di avere un buon funzionamento,
vi informiamo che non dovrete modificare la vostra posizione quando si vola

in modalità „Headless“. In caso contrario, si diventa disorientati con i control-

li e la funzione non ha più senso. Nota bene: è possibile attivare o disattivare

„Headless Flyng“ in qualsiasi momento, non importa se sul terreno o in volo.

Per ottimizzare il funzionamento e risultati, non consigliamo di attivare la

funzione mentre il Gravit è in volo, ma mentre il Gravit è ancora a terra.

Funzione ritorno

Per attivare la funzione Return, premi E tieni premuto per più di 2 secondi

il pulsante Photo nella parte superiore, sul lato destro dello schermo LCD.
La TX emetterà una rapida serie di „beeps“, indicando che sei in modalità

Return-mode. Per annullare la funzione Return, muovi semplicemente uno
degli stick di controllo della TX.

Attenzione: Utilizzare la funzione ritorno solo quando state volando in modali­tà „headless“. Quando si preme il tasto Function-Return, il Gravit volerà di
nuovo in direzione dalla quale è venuto. Ad esempio, se si vola in modalità

headless e il Gravit si stava dirigendo a nord, quando è stato memorizzata la
posizione del suo anteriore, premendo il tasto funzione-Return il Gravit volerà
a sud ->Il quadricottero torna indietro.

FORTGESCHRITTENE

FLUGSTEUERUNG

ADVANCED

FLIGHT CONTROL

COMMANDES DE

VOL AVANCÉE

CONTROL DE

VUELO AVANZADO

CONTROLLO DI

VOLO AVANZATO

21

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

PROPELLER-

TAUSCH

REPLACING THE

ROTORBLADES

REMPLACEMENT

DES HÉLICES

SUSTITUCIÓN

DE HÉLICES

SOSTITUIRE

LE ELICHE

Achten Sie darauf, dass sich Ihre Propeller stets in einwandfreiem, unbeschä­digtem Zustand befinden.
Sollte einer der Propeller beschädigt sein (zum Beispiel als Folge eines
Absturzes), so ersetzen Sie den Propeller bitte unverzüglich.
Das Fliegen mit einem defekten oder beschädigten Propeller kann zu unkon­trollierbarem Flugverhalten bis hin zum Absturz führen.

Um einen Propeller zu tauschen, gehen Sie bitte wie folgt vor (siehe auch
Bilder):

1) Ziehen Sie die silberne Schutzkappe vom Propeller ab, indem Sie sie hin­und herdrehen und dabei nach oben ziehen.

2) Lösen Sie mit einem passenden Schraubenzieher die Schraube, welche

den Propeller seitlich auf der Antriebswelle befestigt.

3) Ziehen Sie den defekten Propeller nach oben weg von der Antriebswelle

4) Prüfen Sie die Antriebswelle. Sollte diese beschädigt oder stark verbogen

sein, so sollten Sie den kompletten Arm durch einen neuen ersetzen.

Schauen Sie hierzu bitte die Ersatzteil-Nummer hinten in der Anleitung
nach und wenden Sie sich an Ihren Händler.

5) Drücken Sie die Antriebswelle wie gezeigt von unten mit einem Schrau­benzieher komplett nach oben.

6) Sofern die Antriebswelle unbeschädigt ist, nehmen Sie einen neuen Pro­peller und schieben diesen auf die Antriebswelle. Achten Sie bitte darauf,

dass es ZWEI VERSCHIEDENE Arten von Propellern gibt:

- Propeller, die sich IM Uhrzeigersinn rechtsherum (CW) drehen.

- Propeller, die sich GEGEN den Uhrzeigersinn linksherum drehen (CCW).

Die Propeller sind entsprechend mit einem A oder B (oder auch einer 1 oder

2) markiert. Ersetzen Sie einen Propeller IMMER mit einem identischen Pro-

peller mit GLEICHEM Aufdruck. Die korrekte Propeller-Bestückung können Sie
ebenfalls der Draufsicht der Dark Vision entnehmen. Das Loch im Propeller­Schaft und das Loch in der Antriebswelle müssen übereinander liegen, damit
Sie die Befestigungsschraube wieder korrekt anbringen können.

7) Befestigen Sie den Propeller wieder mit der Schraube auf der Antriebswelle.

8) Stecken Sie die silberne Schutzkappe wieder auf den Propeller. FERTIG!

Please take care that your propellers are always in good, undamaged condi­tion. In case any of your props should be damaged (as a result of a crash, for
example), replace the propeller immediately. Flying with damaged props may

lead to uncontrollable flying behaviour and crashes.

In order to replace a propeller, please follow the next steps (also refer to the
pictures):

1) Remove the silver propeller cap by twisting it and pulling it upwards at the

same time.

2) Untighten the screw which locks the propeller onto the propeller shaft
with an appropriate tool.

3) Pull the propeller upwards off from the propeller shaft.

4) Check the propeller shaft for damages. In case the shaft should be bent
you should replace the complete arm with a new one. In order to do so,
please look at the spare part section of this manual for the approriate part
number and contact your dealer.

5) Push the propeller shaft completely upwards by using an appropriate tool.

6) If the propeller shaft is undamaged, take a new propeller and slide it onto
the propeller shaft. PLEASE NOTE that there are TWO DIFFERENT kinds of
propellers:

- Props which turn CLOCKWISE (CW)

- Props which turn COUNTER-CLOCKWISE (CCW)

The propellers are marked with either an A or a B (may also be a 1 or a 2).
Please replace a propeller ONLY with a propeller of the SAME kind/marking.
You can also have a look at the topview photo of the Dark Vision for the
correct propeller installation

When sliding the propeller onto
the shaft, the hole of the propel­ler and the hole of the shaft have
to align with each other; so you
can tighten the screw back in.

7) Lock the propeller down to
the propeller shaft by tighte­ning the screw again.

8) Push the silver propeller
cap back onto the propeller.

DONE!

Assurez-vous que votre hélice

reste toujours en parfait état,

non endommagée.

Si une des hélice devait être

endommagée (par exemple, en

raison d‘une chute), veuillez
alors remplacer l‘hélice immédi­atement.

Un avion avec une hélice défec-

tueuse ou endommagée peut
entraîner un vol incontrôlable,
pouvant aller jusqu‘au crash.

Pour remplacer une hélice, veuil-

lez procéder comme suit (voir
également les images):

1) Retirez le capuchon de protec-

tion en argent de l‘hélice en le

faisant glisser par va-et-vient

tout en tirant vers le haut.

2) Désserrez, avec un tournevis

approprié, la vis qui fixe laté­ralement l‘hélice sur l‘arbre de
transmission.

3) Retirez l‘hélice défectueuse

vers le haut à partir de l‘arbre
de transmission.

4) Vérifiez l‘arbre de trans-

mission.Si celui-ci devait
être endommagé ou plié

fortement, vous devez alors
remplacer tout le manche
par un nouveau. Veuillez pour
cela regarder le numéro de
pièce de rechange dans les

instructions, et contactez
votre revendeur.

5) Appuyez par le bas sur l‘arbre
de transmission, comme

indiqué, avec un tournevis,

complètement vers le haut.

6) Si l‘arbre de transmission est
en bon état, prenez une nouvelle hélice et placez-la sur l‘arbre de transmis­sion. Faites attention au fait qu‘il y a DEUX DIFFÉRENTS types d‘hélices :

- Des hélices qui tournent DANS le sens des aiguilles d‘une montre (CW).

- Des hélices qui tournent dans le sens INVERSE des aiguilles d‘une montre
(CCW).

Les hélices sont marquées de manière correspondante par un A ou un B (ou
aussi 1 ou 2). Remplacez TOUJOURS une hélice par une hélice identique
avec une dénomination IDENTIQUE.

22

A (cw)

A (cw)

B (ccw)

FRONT

B (ccw)

PROPELLER-

TAUSCH

REPLACING THE

ROTORBLADES

REMPLACEMENT

DES HÉLICES

SUSTITUCIÓN

DE HÉLICES

SOSTITUIRE

LE ELICHE

Pour l‘assemblage correct d‘une hélice, vous pouvez également consulter la
vue en plan de Dark Vision.
Le trou dans l‘axe de l‘hélice et le trou dans l‘arbre de transmission doivent
être alignés de telle sorte que vous puissiez apposer la vis de fixation à
nouveau correctement.

7) Fixez à nouveau l‘hélice avec la vis sur l‘arbre de transmission.

8) Replacez le capuchon de protection en argent sur l‘hélice. TERMINÉ!

Por favor asegúrese de que las hélices estén siempre en perfectas condi­ciones, sin daños.
En el caso de que una de las hélices esté dañada (a causa p. ej. de una caí­da), reemplácela inmediatamente. Volar con una hélice defectuosa o dañada
puede dar lugar a un comportamiento en vuelo incontrolable.

Para reemplazar una hélice, siga las siguientes instrucciones (consulte
también las imágenes):

1) Retire el embellecedor plateado del centro de la hélice, girando y tirando al
mismo tiempo hacía arriba.

2) Afloje el tornillo situado en el eje de la hélice, para ello utilice una herra­mienta adecuada.

3) Extraiga la hélice, tirando de ella hacía arriba

4) Compruebe que el eje de la hélice no está dañado. En el caso de que el eje
estuviera dañado o doblado, se debe reemplazar el brazo en su totalidad
por uno nuevo; para ello consulte la sección de recambios de este manual,
para obtener el número de artículo apropiado, y a continuación póngase en
contacto con su distribuidor.

5) Extraiga el eje por completo hacía arriba, utilizando una herramienta
adecuada tal y como se muestra.

6) Si el eje está en perfectas condiciones, deslice una hélice nueva a través
del este.

POR FAVOR TENGA EN CUENTA que hay DOS TIPOS de hélices diferentes:

- Hélices con giro en el SENTIDO DEL RELOJ (CW)

- Hélices con giro en el SENTIDO CONTRARIO DEL RELOJ (CCW)

Las hélices están diferenciadas mediante las marcas A o B (en ocasiones
también 1 o 2). Por favor, reemplace la hélice dañada SOLO por una hélice del
MISMO tipo/marca.
También puede consultar la imagen de la vista superior del Gravit Dark Vision
para guiarse en la correcta instalación de las hélices.
Cuando deslice la hélice a través del eje, el agujero del eje y de la hélice
deben quedar alineados; pudiendo ser fijada.

7) Fije la hélice al eje mediante el tornillo de sujeción.

8) Coloque de nuevo el embellecedor plateado en la hélice. ¡HECHO!

Assicurati che le tue eliche siano sempre in buone condizioni, e non siano
danneggiate. Nel caso in cui una delle eliche fosse danneggiata (per esempio
a seguito di una caduta), sostituiscila subito. Volare con eliche danneggiate,
potrebbe portare ad un comportamento di volo incontrollabile e concludersi
con uno schianto.

Per sostituire un‘elica, segui i seguenti passaggi (aiutati anche con le
immagini):

1) Rimuovi il cappuccio argentato al centro dell‘elica, ruotandolo e tirandolo
verso l‘alto contemporaneamente.

2) Svita la vite che fissa l‘elica all‘albero di trasmissione con un attrezzo
idoneo.

3) Estrai l‘elica dall‘albero di trasmissione tirandola verso l‘alto.

4) Ispeziona l‘albero di trasmissione per verificare che non ci siano danni. Nel
caso in cui l‘albero di trasmissione fosse piegato, dovrai sostituire il brac­cio completo con uno nuovo. Per fare questo, consulta la sezione ricambi
di questo manuale per ricercare il corretto codice articolo e contatta il tuo
rivenditore di fiducia.

5) Spingere l‘albero di trasmissione completamente verso l‘alto utilizzando un
attrezzo idoneo.

6) Se l‘albero di trasmissione non presenta danni, prendi una nuova elica ed
inseriscila nell‘albero di trasmissione.

NOTA: ci sono DUE DIVERSE tipologie di eliche:

- Eliche che girano in senso ORARIO (CW)

- Eliche che girano in senso ANTI-ORARIO (CCW)

Le eliche sono contrassegnate
con una A on una B (ma potrebbe
anche essere 1 o 2). Sostituire
una elica SOLTANTO con un‘elica
dello STESSO tipo/con lo stesso
simbolo contrassegnato.
Puoi anche dare uno sguardo
all‘immagine della vista dall‘alto
del Dark Vision per una corretta
installazione delle eliche.
Quando inserisci l‘elica nell‘albero
di trasmissione il foro sull‘elica ed
il foro sull‘albero di trasmissione
devono essere allineati, per poter
poi avvitare nuovamente la vite di
fissaggio.

7) Fissa l‘elica all‘albero di
trasmissione stringendo nuo­vamente la vite di fissaggio.

8) Spingi il cappuccio argentato
per fissarlo nuovamente sopra
l‘elica. FATTO!

23

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

Für den Fall, dass Sie einmal einen oder mehrere der Ausleger (Arme) des
Quadrocopters tauschen wollen (weil ein Ausleger defekt ist oder weil Sie
einen der farbigen Tuning-Arme montieren wollen), gehen Sie bitte wie folgt
vor (siehe auch Bilder):

1) Drücken Sie die Arretierungs-Klammern an der äußeren Stelle auf beiden
Seiten so weit wie möglich nach innen.

2) Halten Sie die Klammern in dieser geöffneten Position und ziehen Sie den

Ausleger grade nach außen bis er vom Rumpf komplett getrennt ist.

3) Nun können Sie entweder einen schwarzen Ersatzarm oder einen der in
vier Farben erhältlichen Tuning-Arme einsetzen.

BITTE BEACHTEN:
Die Ausleger (sowohl Ersatz- als auch Tuning-Ausleger) sind vollständig
mit Motor und Propeller bestückt und können direkt ohne weitere Arbeiten
gesteckt werden. Achten Sie jedoch darauf, dass Sie einen Ausleger mit
einem linksdrehenden Motor und Propeller (CCW) auch wieder mit einem
Ausleger derselben Drehrichtung ersetzen. Ansonsten wird Ihr Quadrocopter
nicht richtig fliegen und im schlimmsten Fall Schaden nehmen. Schieben Sie
den korrekten Ausleger einfach mit etwas Kraft in die Arretierung, bis die
Klammern im Rumpf des Quadrocopters fest einrasten. FERTIG!

In case you would like to replace one or more booms (arms) of your quadro­copter (because a boom is defective or you want to use one of the colored
tuning-booms), please do as follows (also see photos):

1) Push the retainer arms inwards as far as possible on the outer area of both

sides.

2) Hold the retainer arms in this opened position and pull the boom outwards
until it is completely removed from the body of the quadrocopter.

3) Now you can insert either one of the black spare part replacements or one

of the 4 differently colored tuning-booms.

PLEASE NOTE: The booms (the spare part booms as well as the tuning

booms) are ready to use ex works and equipped with a motor and propeller.
They can directly be attached to the body of the copter.
But please do keep in mind to replace a boom with a clockwise motor/rotor
with a boom of the same sense of rotation. Otherwise, the quadrocopter will
not fly correctly and take damage in the worst case.
Simply push the new boom onto the retainer mechanism until der retainer
arms look onto the body of the quadrocopter tightly. DONE!

Au cas où vous avez jamais voulez échanger une ou plusieurs des flèches
(bras) du Quadrocoptère (parce qu‘une flèche serait défectueuse ou parce
que vous voulez monter l‘un des bras de réglage colorés), veuillez procéder
comme suit (voir également les images):

1) Appuyez sur les pinces de fixation sur la partie extérieur des deux côtés

aussi loin que possible vers l‘intérieur.

2) Tenez les pinces dans cette position ouverte et tirez les flèches vers

l‘extérieur jusqu‘à ce qu‘elles soient complètement séparées de la coque.

3) Maintenant, vous pouvez utiliser un bras de remplacement noir ou l‘un des

bras de réglage disponibles en quatre couleurs.

VEUILLEZ NOTER :
Les flèches (autant la flèche de remplacement que celle de réglage) sont
entièrement équipées avec le moteur et l‘hélice et peuvent être branchées
directement sans aucun autre travail.
Notez, cependant, que vous devez aussi toujours remplacer une flèche avec
un moteur tournant à gauche et une hélice qui tourne dans le sens inverse
des aiguilles d‘une montre par une flèche qui tourne également dans la
même direction de rotation. Sinon, votre quadrocoptère ne pourra pas voler
correctement et sera endommagé dans le pire des cas.
Faites glisser simplement la bonne flèche avec une certaine force dans

la fixation, jusqu‘à ce que les pinces soient engagées dans le fuselage du
quadrocoptère. TERMINÉ!

En caso de que desee reemplazar
uno o más brazos de su cuadricóp­tero (debido a que está defectuoso,
o simplemente desea cambiar de
color), por favor siga las siguientes
instrucciones (consulte también

las imágenes):

1) Pulse el bloqueo de los soportes
de fijación al cuerpo, situados
en ambos lados del brazo, en

la medida de lo posible hacia el
interior.

2) Mantenga el bloqueo de los so­portes pulsados, y tire del brazo

hacía fuera, hasta extraerlo por

completo del cuerpo.

3) Ahora puede colocar un

brazo de sustitución negro o de
cualquiera de los otros 4 colores
disponibles.

NOTA: Los brazos (las partes de
repuesto así como las partes
opcionales) son ajustados en
fábrica y están equipados con
motor y hélice. Estos pueden
conectarse directamente al cuerpo
del cuadricóptero.
Pero por favor, tenga en cuenta
que un brazo con giro p. ej. en sentido del reloj, debe reemplazarse por uno
con la misma dirección de giro. De lo contrario, el cuadricóptero tendrá un
comportamiento en vuelo anómalo y en el peor de los casos quedará dañado.
Simplemente deslice el nuevo brazo hasta que los soportes de fijación al
cuerpo lo retengan. ¡HECHO!

Nel caso in cui dovessi sostituire uno o più bracci del tuo quadricottero (per
esempio per un braccio difettoso, danneggiato, oppure perchè hai intenzione
di utilizzare i bracci optionals colorati), si prega di procedere come segue
(consulta anche le foto):

1) Spingi i ritegni nei bracci verso l‘interno per quanto possibile, nella parte
esterna da entrambi i lati.

2) Mantieni i ritegni dei bracci in questa posizione aperta e tira il braccio
verso l‘esterno fino a quando non sarà completamente staccato dal corpo
del quadricottero.

3) Ora puoi inserire o uno dei ricambi di colore nero, oppure uno dei 4 bracci
optional di colore diverso.

NOTA: I bracci (sia quelli di ricambio che quelli optionals) sono pronti all‘uso
già dalla fabbrica, ed equipaggiati con un motore ed un‘elica. Possono quindi
essere direttamente fissati al corpo del quadricottero.
Tieni solo a mente che dovrai sostituire un braccio con un motore/rotore in
senso orario, con uno che ha lo stesso verso di rotazione. Altrimenti, il quadri­cottero non volerà correttamente, e nel peggiore dei casi si danneggerà.
Spingi semplicemente il nuovo braccio nel meccanismo di ritegno fino a
che il ritegno sul braccio sarà saldamente bloccato e fissato al corpo del
quadricottero. FATTO!

TAUSCH DER

AUSLEGER

REPLACEMENT

OF BOOMS

REMPLACEMENT

DE LA FLÈCHE

REEMPLAZO

DE BRAZOS

SOSTITUZIONE

DEI BRACCI

24

ERSATZTEILE

SPARE PARTS

PIÈCES DÉTACHÉES

REPUESTOS

PEZZI DI RICAMBIO

222893

222885

222886

222886

222888

222889

222887

222888/222889

25

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

ERSATZTEILE

SPARE PARTS

PIÈCES DÉTACHÉES

REPUESTOS

PEZZI DI RICAMBIO

Best.Nr.

Order No.

Art. Num.

Referencia

Order No.

Bezeichnung

Description

Description

Descripción

Description

1 222885

Mittel-Chassis OHNE Arme (inkl. Elektronik)

Center-chassis WITHOUT arms (inkl. electronics)

Châssis moyen SANS bras (incluant des éléments
électroniques)

Chasis central SIN brazos (electrónica incl.)

Chassis-Corpo centrale SENZA bracci (elettronica
inclusa)

2 222886

Propeller-Schutz (4x)

Propeller-guards (4 pcs.)

Protection-hélices (4 pcs.)

Protectores rotor (4pzs)

Protezione Elica (4 pz.)

3 222887

Propeller (schwarz, 4x)

Propeller-set (black, 4 pcs.)

Hélices (noir, 4 pcs.)

Hélice (negro, 4pzs)

Set-eliche (nero, 4 pz.)

4 222888

Schwarzer Arm mit Motor und Propeller (linksdrehend/
ccw, rote LED)

Black arm incl. motor and propeller (ccw, red LED)

Bras noir avec moteur et hélice (qui tourne dans le
sens contraire des aiguilles d‘une montre / CCW, LED
rouge)

Brazo negro con motor y hélice (giro izq./ccw, LED
rojo)

Braccio Nero incluso motore ed elica (ccw, LED rosso)

5 222889

Schwarzer Arm mit Motor und Propeller (rechtsdre­hend/cw, rote LED)

Black arm incl. motor and propeller (cw, red LED)

Bras noir avec moteur et hélice (qui tourne dans le
sens des aiguilles d‘une montre / cw, LED rouge)

Brazo negro con motor y hélice (giro der./cw, LED rojo)

Braccio Nero incluso motore ed elica (cw, LED rosso)

6 222930

Schwarzer Arm mit Motor und Propeller (linksdrehend/
ccw, gruene LED)

Black arm incl. motor and propeller (ccw, green LED)

Bras noir avec moteur et hélice (qui tourne dans le
sens contraire des aiguilles dÄune montre / CCW,
LED vert)

Brazo negro con motor y hélice (giro izq./ccw, LED
verde)

Braccio Nero incluso motore ed elica (ccw, LED verde)

7 222931

Schwarzer Arm mit Motor und Propeller (rechtsdre­hend/cw, gruene LED)

Black arm incl. motor and propeller (cw, green LED)

Bras noir avec moteur et hélice (qui tourne dans le
sens des aiguilles d‘une montre / cw, LED vert)

Brazo negro con motor y hélice (giro der./cw, LED
verde)

Braccio Nero incluso motore ed elica (cw, LED verde)

8 222890

Flugakku 2S 7.4V 1800 mAh

Flight battery 2S 7.4V 1800 mAh

Batterie de vol 2S 7,4V 1800 mAh

Batería vuelo 2S 7.4V 1800 mAh

Batteria per il volo 2S 7.4V 1800 mAh

9 222891

USB-Ladegerät

USB-charger

Chargeur USB

Cargador USB

Caricabatterie USB

10 222892

2.4GHz Ersatzsender (MODE 2)

2.4GHz replacement transmitter (MODE 2)

Émetteur de rechange 2,4GHz (MODE 2)

Emisora 2.4GHz (MODO 2)

Trasmittente 2.4GHz di ricambio (MODE 2)

Best.Nr.

Order No.

Art. Num.

Referencia

Order No.

Bezeichnung

Description

Description

Descripción

Description

11 222893

Lande-Kufen (2 Stk.)

Landing skids (2 pcs.)

Patins d‘atterrissage (2 pièces)

Tren aterrizaje (2 pzas.)

Slitte con piedini di atterraggio (2 pz.)

12 222894

1080p Full-HD Action-Kamera

1080p Full-HD action camera

Caméra d‘action haute définition complète 1080p

Cámara Full-HD 1080p

Action-Camera 1080p Full-HD

13 222895

Blauer Arm mit Motor und Propeller (rechtsdrehend/
cw, rote LED)

Blue arm incl. motor and propeller (cw, red LED)

Bras bleu avec moteur et hélice (qui tourne dans le
sens des aiguilles d‘une montre / cw, LED rouge)

Brazo azul con motor y hélice (giro der./cw, LED rojo)

Braccio Blu incluso motore ed elica (cw, LED rosso)

14 222896

Blauer Arm mit Motor und Propeller (linksdrehend/
ccw, rote LED)

Blue arm incl. motor and propeller (ccw, red LED)

Bras bleu avec moteur et hélice (qui tourne dans le
sens inverse des aiguilles d‘une montre / ccw, LED
rouge)

Brazo azul con motor y hélice (giro izq./ccw, LED rojo)

Braccio Blu incluso motore ed elica (ccw, LED rosso)

15 222897

Roter Arm mit Motor und Propeller (rechtsdrehend/
cw, rote LED)

Red arm incl. motor and propeller (cw, red LED)

Bras rouge avec moteur et hélice (qui tourne dans le
sens des aiguilles d‘une montre / cw, LED rouge)

Brazo rojo con motor y hélice (giro der./cw, LED rojo)

Braccio Rosso incluso motore ed elica (cw, LED rosso)

16 222898

Roter Arm mit Motor und Propeller (linksdrehend/ccw,
rote LED)

Red arm incl. motor and propeller (ccw, red LED)

Bras rouge avec moteur et hélice (qui tourne dans le
sens inverse des aiguilles d‘une montre / ccw, LED
rouge)

Brazo rojo con motor y hélice (giro izq./ccw, LED rojo)

Braccio Rosso incluso motore ed elica (ccw, LED
rosso)

17 222899

Gelber Arm mit Motor und Propeller (rechtsdrehend/
cw, rote LED)

Yellow arm incl. motor and propeller (cw, red LED)

Bras jaune avec moteur et hélice (qui tourne dans le
sens des aiguilles d‘une montre / cw, LED rouge)

Brazo amarillo con motor y hélice (giro der./cw, LED
rojo)

Braccio Giallo incluso motore ed elica (cw, LED rosso)

18 222900

Gelber Arm mit Motor und Propeller (linksdrehend/
ccw, rote LED)

Yellow arm incl. motor and propeller (ccw, red LED)

Bras jaune avec moteur et hélice (qui tourne dans le
sens inverse des aiguilles d‘une montre / ccw, LED
rouge)

Brazo amarillo con motor y hélice (giro izq./ccw, LED
rojo)

Braccio Giallo incluso motore ed elica (ccw, LED
rosso)

26

222889 (black)
222895 (blue)
222897 (red)
222899 (yellow)
222901 (green)

222888 (black)
222896 (blue)
222898 (red)
222900 (yellow)
222902 (green)

222930 (black)
222904 (blue)
222925 (red)
222927 (yellow)
222929 (green)

222931 (black)
222903 (blue)
222924 (red)
222926 (yellow)
222928 (green)

FRONT

Best.Nr.

Order No.

Art. Num.

Referencia

Order No.

Bezeichnung

Description

Description

Descripción

Description

19 222901

Grüner Arm mit Motor und Propeller (rechtsdrehend/
cw, rote LED)

Green arm incl. motor and propeller (cw, red LED)

Bras vert avec moteur et hélice (qui tourne dans le
sens des aiguilles d‘une montre / cw, LED rouge)

Brazo verde con motor y hélice (giro der./cw, LED rojo)

Braccio Verde incluso motore ed elica (cw, LED rosso)

20 222902

Grüner Arm mit Motor und Propeller (linksdrehend/
ccw, rote LED)

Green arm incl. motor and propeller (ccw, red LED)

Bras vert avec moteur et hélice (qui tourne dans le
sens inverse des aiguilles d‘une montre / ccw, LED
rouge)

Brazo verde con motor y hélice (giro izq./ccw, LED
rojo)

Braccio Verde incluso motore ed elica (ccw, LED
rosso)

21 222903

Blauer Arm mit Motor und Propeller (rechtsdrehend/
cw, gruene LED)

Blue arm incl. motor and propeller (cw, green LED)

Bras bleu avec moteur et hélice (qui tourne dans le
sens des aiguilles d‘une montre / cw, LED vert)

Brazo azul con motor y hélice (giro der./cw, LED verde)

Braccio Blu incluso motore ed elica (cw, LED verde)

22 222904

Blauer Arm mit Motor und Propeller (linksdrehend/
ccw, gruene LED)

Blue arm incl. motor and propeller (ccw, green LED)

Bras bleu avec moteur et hélice (qui tourne dans le
sens inverse des aiguilles d‘une montre / ccw, LED
vert)

Brazo azul con motor y hélice (giro izq./ccw, LED
verde)

Braccio Blu incluso motore ed elica (ccw, LED verde)

23 222924

Roter Arm mit Motor und Propeller (rechtsdrehend/
cw, gruene LED)

Red arm incl. motor and propeller (cw, green LED)

Bras rouge avec moteur et hélice (qui tourne dans le
sens des aiguilles d‘une montre / cw, LED vert)

Brazo rojo con motor y hélice (giro der./cw, LED verde)

Braccio Rosso incluso motore ed elica (cw, LED verde)

24 222925

Roter Arm mit Motor und Propeller (linksdrehend/ccw,
gruene LED)

Red arm incl. motor and propeller (ccw, green LED)

Bras rouge avec moteur et hélice (qui tourne dans le
sens inverse des aiguilles d‘une montre / ccw, LED
vert)

Brazo rojo con motor y hélice (giro izq./ccw, LED
verde)

Braccio Rosso incluso motore ed elica (ccw, LED
verde)

25 222926

Gelber Arm mit Motor und Propeller (rechtsdrehend/
cw, gruene LED)

Yellow arm incl. motor and propeller (cw, green LED)

Bras jaune avec moteur et hélice (qui tourne dans le
sens des aiguilles d‘une montre / cw, LED vert)

Brazo amarillo con motor y hélice (giro der./cw, LED
verde)

Braccio Giallo incluso motore ed elica (cw, LED verde)

26 222927

Gelber Arm mit Motor und Propeller (linksdrehend/
ccw, gruene LED)

Yellow arm incl. motor and propeller (ccw, green LED)

Bras jaune avec moteur et hélice (qui tourne dans le
sens inverse des aiguilles d‘une montre / ccw, LED
vert)

Brazo amarillo con motor y hélice (giro izq./ccw, LED
verde)

Braccio Giallo incluso motore ed elica (ccw, LED
verde)

27 222928

Grüner Arm mit Motor und Propeller (rechtsdrehend/
cw, gruene LED)

Green arm incl. motor and propeller (cw, green LED)

Bras vert avec moteur et hélice (qui tourne dans le
sens des aiguilles d‘une montre / cw, LED vert)

Brazo verde con motor y hélice (giro der./cw, LED
verde)

Braccio Verde incluso motore ed elica (cw, LED verde)

28 222929

Grüner Arm mit Motor und Propeller (linksdrehend/
ccw, gruene LED)

Green arm incl. motor and propeller (ccw, green LED)

Bras vert avec moteur et hélice (qui tourne dans le
sens inverse des aiguilles d‘une montre / ccw, LED
vert)

Brazo verde con motor y hélice (giro izq./ccw, LED
verde)

Braccio Verde incluso motore ed elica (ccw, LED
verde)

ERSATZTEILE

SPARE PARTS

PIÈCES DÉTACHÉES

REPUESTOS

PEZZI DI RICAMBIO

27

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

FEHLERBEHEBUNG

TROUBLESHOO-

TING GUIDE

GUIDE DE

DÉPANNAGE

GUÍA SOLUCIÓN

DE PROBLEMAS

RISOLUZIONE

DEI PROBLEMI

Problem Problem Problème Problema Problema Mögl. Ursache Cause Cause Causa Causa Behebung Remedy Remède Solución Soluzione

Keiner der Rotoren bewegt sich

None of the rotors is spinning

Aucun des rotors tourne

Ninguno de los rotores gira

Nessun rotore gira

Der Akku ist nicht mit dem Quadrocopter verbunden

The battery is not connected to the quadrocopter

L‘accu de vol n‘est pas connecté

La batería no está conectada al quadricóptero.

La batteria non è collegata al quadricottero

Akku verbinden

Connect the battery to the quadrocopter

Connectez l‘accu de vol au qaudricoptère

Conecte la batería.

Collega la batteria

Der Akku ist schwach oder leer.

The battery is empty.

L‘accu de vol est vide

La batería está descargada.

La batteria è scarica

Den Akku aufladen.

Charge the battery.

Chargez l‘accu de vol.

Cargue la batería.

Caricare la batteria

Die Gravit konnte noch keine Verbindung zur Fernsteue-

rung aufbauen.

The Gravit could not yet establish a connection to the

transmitter

Le Gravit n‘a pas pu encore établir une connexion à

l‘émetteur

El Gravit no puede establecer conexión con la emisora.

Il Gravit non riesce a stabilire una connessione con la

trasmittente.

Warten Sie noch kurz. Sollte kein Verbindungsaufbau

stattfinden, stecken Sie den Flugakku vom Model ab und

schalten Sie die Fernsteuerung aus. Danach schalten Sie

sie wieder ein, verbinden den Flugakku mit der Gravit und

warten kurz.

Wait for a moment. Should no connection be establis-

hed, disconnect the flight-battery and switch off the

transmitter. Next, turn on the transmitter again, connect

the battery to the Gravit and wait for the connection to

establish.

Attendez un moment. Si aucune connexion ne doit être

établie, débranchez l‘accu et coupez l‘émetteur. Ensuite,

ré-allumez l‘émetteur à nouveau, connectez l’accu de vol à

la Gravit et attendez que la connexion est établis

Espere unos segundos. No debe haber conexión alguna,

quite la batería y apague la emisora. A continuación

encienda la emisora, conecte la batería al Gravit y espere

a que se establezca la conexión.

Aspetta un momento. Se non c’è una connessione stabi­lita, scollega la batteria per il volo e spegni la trasmittente.

Poi, riaccendi la trasmittente, collega la batteria al Gravit e

aspetta che la connessione venga stabilita.

Der Quadcopter verliert langsam Leistung oder stoppt.

The quadcopter slowly loses power and stops.

Le quadcoptère perd lentement la puissance et s'arrête.

El quadcóptero pierde potencia lentamente y se para.

Il quadricottero perde lentamente potenza e si ferma.

Der Akku ist schwach oder leer.

The battery is empty.

L'accu de vol est vide.

La batería está descargada.

La batteria è scarica.

Den Akku aufladen.

Charge the battery.

Chargez l'accu de vol.

Cargue la batería.

Caricare la batteria.

Die Gravit fliegt nicht kontrolliert und driftet direkt nach

dem Start in eine Richtung

The Gravit does not fly controllably and strongly drift

towards one direction directly after take-off

Le Gravit n‘est pas contrôlable et dérive fortement dans

une direction après le décollage.

El Gravit no vuela controladamente y se desplaza signifi-

cativamente en una dirección después del despegue

Il Gravit non è controllabile e devia verso una direzione

subito dopo il decollo

Ein oder mehrere Propeller sind beschädigt oder falsch

montiert (siehe Kapitel „Propeller-Tausch“)

One or more of the propellers of the Gravit are mounted
wrongly or are damaged (check chapter „Replacing the

rotorblades“)

Une ou plusieurs hélices sont mal montées ou endomma-

gées (consultez le chapitre „remplacement des hélices“)

Una o más de las hélices del Gravit están dañadas o mon-

tadas erróneamente (consulte el capítulo „Sustitución de

las hélices“)

Uno o più eliche del Gravit sono montate male o risultano

danneggiate (controllare il capitolo „ Sostituzione delle

pale del rotore „)

Montieren Sie die Propeller korrekt und ersetzen Sie

defekt Propeller

Mount correctly or replace rotorblades and try again

Remontez correctement les hélices ou remplacez-les, puis

réessayez.

Monte correctamente o sustitúyalas si es necesario y

vuelva a intentarlo

Montare correttamente o sostituire eliche del rotore e

riprovare

Die Gravit reagiert auf keinerlei Befehle, die Sie mit der

Fernsteuerung geben

The Gravit does not respond to any of the commands I

give with my transmitter

Le Gravit ne réagit à aucune des commandes données.

El Gravit no responde a ninguno de los comandos que le

doy a la emisora

Il Gravit non risponde a uno dei comandi del mio

trasmettitore

Die Gravit und der Sender sind nicht gebunden

The Gravit and your transmitter are not bound

Le Gravit et votre radiocommande ne sont pas appairés.

El Gravit y su emisora no están emparejados

Il Gravit ed il trasmettitore non sono connessi

Versuchen Sie, die Gravit VOR der Fernsteuerung anzu-

schalten und probieren Sie es erneut

Try turning on the Gravit BEFORE turning on the transmit-

ter, then try again

Allumez le Gravit AVANT d‘allumer la radiocommande,

puis réessayez.

Pruebe encendiendo el Gravit ANTES de encender la

emisora, e inténtelo de nuevo

Prova ad accendere il Gravit PRIMA di accendere il

trasmettitore, quindi riprovare

28

WARNHINWEISE WARNING NOTES MISE EN GARDE

CONSEJOS DE

SEGURIDAD

AVVERTENZE

Überprüfen Sie Ihr Flugmodell vor jedem Start auf mögliche Defekte und
eine einwandfreie Funktion.

Please check your flying model for possible malfunction before every flight.

Veuillez inspecter votre modèle volant pour déceler un éventuel dysfonc-

tionnement avant chaque vol.

Por favor, compruebe su aeromodelo antes de cada vuelo, para detectar posibles defec­tos y asegurar su correcto funcionamiento.

Si prega di controllare il modello impostato per il volo per possibili malfunzionamenti
prima di ogni volo.

Fliegen Sie nicht unter beengten Verhältnissen, sondern nutzen Sie mög­lichst große, freie Flächen ohne Hindernisse. Holen Sie ggf. die Erlaubnis
des Grundstückeigentümers ein.

Do not fly in crowded areas. Fly in large, open areas

instead. Ask the landlord for permission where necessary.

Ne volez pas au-dessus des zones très fréquentées. Volez plutôt dans de grands espaces
ouverts. Demandez au(x) propriétaire(s) la permission de survoler sa (leurs) propriété(s),
si nécessaire.

No vuele en zonas muy pobladas, vuele en grandes espacios abiertos y libres de obstácu­los. Si fuera necesario solicite una autorización sobre la zona de vuelo.

Non volare in aree affollate. Vola in ampi spazi e liberi. Chiedere il permesso al proprieta­rio del terreno se necessario.

Fliegen Sie niemals über Menschen oder Tieren und

wahren Sie immer einen angemessenen Sicherheitsabstand.

Never fly over persons or animals and always keep a

save distance.

Ne volez jamais au-dessus de personnes ou d‘animaux et maintenez
toujours une distance de sécurité.

Nunca vuele sobre personas o animales y mantenga siempre la suficiente distancia de
seguridad.

Non volare ma sopra persone o animali e tieni sempre una distanza di sicurezza.

Passen Sie besonders beim Start und bei der Landung Ihres Flugmodells

darauf auf, niemanden zu gefährden.

When taking off or landing, take special care not to harm anybody.

Lors du décollage ou de l‘atterrissage, faites très attention à ne blesser

personne.

Durante el aterrizaje o despegue, tenga especial cuidado en evitar poner en peligro a las
personas presentes.

Durante le fasi di decollo o atterraggio, presta particolare attenzione a non ferire o
mettere in pericolo nessuno

Fliegen Sie niemals in der Nähe von Flugplätzen (Mindestabstand 1,5 km)

und halten Sie sich fern von Hubschrauberlandeplätzen (z.B. in der Nähe

von Krankenhäusern).

Do not fly near airports (minimum clearance 1.5 km)

and stay away from helicopter landing places (near hospitals, for

example).

Ne volez pas à proximité des aéroports (distance minimale : 1,5 km) et

restez éloigné des zones d‘atterrissage des hélicoptères (à proximité des

hôpitaux, par exemple).

Nunca vuele cerca de aeropuertos (distancia mínima recomendada 1,5

km) y manténgase también separado de helipuertos (por ejemplo y en
especial cerca de los hospitales).

Non volare vicino agli aeroporti (distanza minima 1,5 Km) e stai lontano dai luoghi dove
gli elicotteri possono atterrare (per esempio vicino agli ospedali).

Achten Sie darauf, dass Sie Ihr Modell nur so weit und hoch von sich
entfernt fliegen, dass Sie es mit bloßem Augen noch sehen und dessen

Fluglage erkennen können.

Make sure not to fly the model too far away, so that you may still be able

to see the model with the naked eye and recognize its attitude of flight.

Veillez à ne faire pas voler le modèle trop loin de vous, pour que vous puissiez toujours
avoir le modèle dans votre champ de vision et reconnaître son comportement en vol.

Asegúrese de no volar el modelo demasiado lejos de su posición, pudiendo ser capaz de
mantener un contacto visual con su modelo y reconocer su actitud de vuelo.

Assicurati di non far volare il tuo modello troppo lontano, in modo tale da vedere sempre
il tuo modello ad occhio nudo e riconoscere il suo comportamento durante il volo.

Geben Sie auf andere Flugobjekte (Flugzeuge, Helikopter, Ballons, etc.)

acht und weichen Sie im Zweifelfall rechtzeitig aus und landen Sie.

Watch out for other flying objects (airplanes, helicopters, balloons, e.g.)

and try to evade them and land if necessary.

Méfiez-vous des autres objets volants (p. ex. avions, hélicoptères, bal-

lons) ; essayez de les éviter et atterrissez si nécessaire.

Tenga cuidado con otros objetos voladores (aviones, helicópteros, globos,

etc.), trate de evitarlos y en caso de problemas aterrice si fuera necesario.

Stai sempre all‘erta riguardo altri oggetti volanti (aerei, elicotteri, palloni, ecc.), cercando
di evitarli e di atterrare se necessario

Bitte beachten Sie, dass Sie länderabhängig ggf. einen speziellen Versi­cherungsschutz ZUSÄTZLICH zu Ihrer regulären Haftpflichtversicherung be­nötigen. Informieren Sie sich diesbezüglich bei Ihrem Versicherungsgeber.

Please note that you might need a special insurance IN ADDTITION TO
your normal liability insurance, depending on the country you are flying in.

Please check this with your insurer.

Veuillez noter que vous pourriez avoir besoin de souscrire à une assurance spéciale EN
PLUS DE votre assurance de responsabilité civile habituelle, en fonction du pays où vous
pratiquez l‘aéromodélisme. Veuillez vérifier ce point avec votre assureur.

Tenga en cuenta que es posible que necesite un seguro especial, ADICIONAL a su seguro
de responsabilidad, dependiendo del país donde esté volando. Por favor, consulte a su
compañía de seguros.

Tieni in considerazione che potrebbe essere necessaria una assicurazione speciale IN
AGGIUNTA alla tua normale assicurazione per responsabilità, in base al paese in cui stai
volando. Accertati di questo con il tuo assicuratore.

Sofern Ihr Flugmodell über eine Video-Kamera verfügt, achten Sie darauf,
die Privatsphäre der anderen Menschen zu respektieren. Filmen Sie diese
nur mit deren ausdrücklicher Genehmigung und sehen Sie von einer
Weitergabe oder Veröffentlichung der Aufnahmen ggf. ab

In case your flight model should feature a video-camera, make sure to
respect the privacy of your fellow men. Do only record movies with their explicit approval
and do not pass the video recordings to other people. Do not publish your recorded
videos without the approval of the recorded fellow-men.

Si votre modèle volant est équipé d‘une caméra vidéo, assurez-vous de respecter la
vie privée des autres personnes.N‘enregistrez des films vidéo qu‘avec leur approbation
explicite et ne transmettez pas les enregistrements vidéo à d‘autres personnes. Ne
publiez pas vos enregistrements vidéo sans obtenir l‘approbation des personnes figurant
sur les images.

En el caso de que su aeromodelo disponga de una cámara, asegúrese de respetar la
privacidad de otras personas. Realice fotos o grabaciones solo con su permiso expreso y
no divulgue los contenidos. No publique vídeos o fotos sin la aprobación de las personas
que en ellos aparezcan.

Nel caso in cui il tuo modello fosse dotato di una video-camera, assicurati di rispettare la
privacy delle persone. Effettua riprese video soltanto con il loro esplicito consenso e non
fornire le registrazioni video ad altre persone. Non pubblicare le tue riprese video senza
l‘esplicita approvazione delle persone coinvolte.

Fliegen Sie nicht in unmittelbarer Nähe von Sendemasten, Hochspan-

nungsleitungen oder ähnlichen Vorrichtungen

Do not fly near transmission towers, high-voltage transmission lines or

similar devices.

Ne volez pas à proximité de tours de transmission, de lignes électriques à
haute tension ou de dispositifs similaires.

No vuele en las inmediaciones de torres de transmisión, líneas eléctricas o dispositivos
similares.

Non volare nei pressi di torri ed antenne di trasmissione, cavi ad alta tensione o simili.

Fliegen Sie niemals über Industrie- und Kraftwerkanlagen, militärischen

Einrichtungen, Bahnlinien und Strassen und auch nicht über Einsatzorten

von Sicherheitskräften wie Polizei, Feuerwehr, etc.

Never fly over industrial plants or power plants, military facilities, railway
lines, roads or over scenes of security forces like the police, fire service
or similar.

Ne volez jamais au-dessus de sites industriels ou de centrales électriques,
d‘installations militaires, de lignes de chemin de fer, de routes ou au-

dessus des scènes d‘intervention des forces de sécurité comme la police,
les pompiers, etc.

Nunca vuele por encima de plantas industriales, plantas de energía, líneas ferroviarias,
carreteras, instalaciones militares u otros emplazamientos de las fuerzas de seguridad
como la policía, bomberos, etc.

Non volare mai sopra complessi industriali o centrali elettriche, strutture militari, linee
ferroviarie, strade o sopra scene che coinvolgono forze dell‘ordine come Polizia, Vigili del
Fuoco o simili.

Besuchen Sie einen ortsansässigen Modellflugverein, bei dem Sie Hilfestel-

lung und Informationen erhalten können.

Visit your local model flying club for additional assitance and information.

Consultez votre club local d‘aéromodélisme pour obtenir plus d‘aide et de

renseignements.

Visite su club de aeromodelismo local para obtener asistencia e información adicional.

Visita il tuo club di volo modellistico locale per maggiori informazioni ed assistenza.

29

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

ALLGEMEINE GEWÄHR LEISTUNGS­UND REPARATURBESTIMMUNGEN

REPAIR PROCEDURES /

LIMITED WARRANTY

CONDITION GÉNÉRAL DE

GARANTIE ET DE RÉPARATION

Produkte der LRP electronic GmbH (nachfolgend „LRP” genannt) werden
nach strengsten Qualitätskriterien gefertigt. Wir gewähren die gesetzliche
Gewährleistung auf Produktions- und Materialfehler, die zum Zeitpunkt
der Auslieferung des Produkts vorhanden waren. Für gebrauchstypische
Verschleißerscheinungen wird nicht gehaftet. Diese Gewährleistung gilt nicht
für Mängel, die auf eine unsachgemäße Benutzung, mangelnde Wartung,
Fremdeingriff oder mechanische Beschädigung zurückzuführen sind. Dies
gilt insbesondere bei bereits benutzten Akkus oder Akkus, die deutliche
Gebrauchsspuren aufweisen. Schäden oder Leistungseinbußen aufgrund von
Fehlbehandlung und/oder Überlastung sind kein Produktfehler. Abnutzungs­erscheinungen (Kapazitätsverlust) bei intensivem Einsatz sind ebenfalls kein
Produktfehler. Desweiteren beinhaltet dies folgende Punkte:

Unfall- und/oder Absturzschäden
Ausfall oder übermäßige Abnutzung einzelner Teile als Folge eines Unfallscha­dens. Wasserschäden oder Probleme aufgrund von eingedrungenem Wasser/
Feuchtigkeit. Lackierte Kabinenhauben, sobald diese benutzt worden sind.

LRP tauscht keine kompletten Produkte, wenn diese bereits benutzt wurden.
Senden Sie nicht das komplette Produkt ein, sondern nur die Teile, für die Sie
einen Gewährleistungsanspruch geltend machen wollen. Wird das komplette
Produkt eingesendet behält sich LRP vor, die Arbeitszeit zur Demontage und
Montage dem Kunden in Rechnung zu stellen.

Bevor Sie dieses Produkt zur Reparatur einsenden, prüfen Sie bitte zunächst
alle anderen Komponenten in ihrem Modell und schauen Sie ggf. in der Fehler­fibel des Produktes (sofern vorhanden) nach, um andere Störquellen und Bedi­enfehler auszuschließen. Sollte das Produkt bei der Überprüfung durch unsere
Serviceabteilung keine Fehlfunktion aufweisen, müssen wir Ihnen hierfür die
angefallenen Bearbeitungskosten laut Preisliste berechnen.

Mit der Einsendung des Produktes muss der Kunde mitteilen, ob das Produkt
in jedem Fall repariert werden soll. Sollte kein Gewährleistungs- oder Garan­tieanspruch bestehen, erfolgt die Produktüberprüfung und ggf. Reparatur in
jedem Falle kostenpflichtig gemäß unserer Preisliste. Ein Gewährleistungs­oder Garantieanspruch kann nur anerkannt werden, sofern eine Kopie des
Kaufbelegs beigefügt ist. Auf Ihre ausdrückliche Anforderung erstellen wir
einen kostenpflichtigen Kostenvoranschlag. Wenn Sie nach Zusendung
des Kostenvoranschlags den Auftrag zur Reparatur erteilen, entfallen die
Kostenvoranschlagskosten. An unseren Kostenvoranschlag sind wir zwei
Wochen ab Ausstellungsdatum gebunden. Für eine schnelle Abwicklung
Ihres Servicefalls legen Sie bitte eine ausführliche Fehlerbeschreibung und
ihre Adressdaten der Einsendung bei.

Falls ein zurückgesandtes, defektes Produkt von LRP nicht mehr produziert
wird, und wir dieses nicht reparieren können, so erhalten Sie statt dessen ein
mindestens gleichwertiges Produkt aus einer der Nachfolgeserien.

Die von LRP angegebenen Werte über Gewicht, Größe oder Sonstiges sind
als Richtwert zu verstehen. LRP übernimmt keine formelle Verpflichtung für
derartige spezifische Angaben, da sich durch technische Veränderungen, die
im Interesse des Produkts vorgenommen werden, andere Werte ergeben
können.

LRP-Werks-Service: - siehe www.LRP.cc

All products from LRP electronic GmbH (hereinafter called ”LRP“) are
manufactured according to the highest quality standards. LRP guarantees
this product to be free from defects in materials or workmanship for 90 days
(non-european countris only) from the original date of purchase verified
by sales receipt. This limited warranty doesn´t cover defects, which are a
result of misuse, improper maintenance, outside interference or mechanical
damage. This especially applies on already used batteries or batteries, which
show signs of heavy usage. Damages or output losses due to improper hand­ling and/or overload are not a product fault. Signs of wear (loss of capacity)
after intensive usage are also no product fault. Furthermore this includes the
following points:

Crash damage
Component failure or premature wear as a result of crash damage
Water damage or problems resulting from water/moisture intake
Painted canopies, after they have been used

LRP does not do a warranty change of the whole product, once the product
has been used. Do not send in the whole product. Only send in the defective
parts, on which you want to claim warranty. If the whole product is send
in, LRP will charge a service fee for the Disassembly and Assembly of the
product at our discretion.

To eliminate all other possibilities or improper handling, first check all other
components in your model and the trouble shooting guide, if available, before
you send in this product for repair. If products are sent in for repair, which do
operate perfectly, we have to charge a service fee according to our pricelist.

With sending in this product, the customer has to advise LRP if the product
should be repaired in either case. If there is neither a warranty nor guarantee
claim, the inspection of the product and the repairs, if necessary, in either
case will be charged with a fee at the customers expense according to
our price list. A proof of purchase including date of purchase needs to be
included. Otherwise, no warranty can be granted. For quick repair- and return
service, add your address and detailed description of the malfunction.

If LRP no longer manufactures a returned defective product and we are
unable to service it, we shall provide you with a product that has at least the
same value from one of the successor series.

The specifications like weight, size and others should be seen as guide values.
Due to ongoing technical improvements, which are done in the interest of the
product, LRP does not take any responsibility for the accuracy of these specs.

LRP-Distributor-Service: - check www.lrp.cc

Les produits de la société LRP electronic GmbH (abrégé „LRP” plus bas) sont
fabriqués selon des critères de qualité stricts. Nous accordons la garantie
légale concernant les vices de fabrication et de matériaux existants au
moment de la livraison du produit. La garantie ne couvre pas l‘usure normale.
Cette garantie ne s‘applique pas aux défauts dus à un usage non conforme,
un entretien incorrect, une intervention externe ou un endommagement
mécanique. Ceci s‘applique plus spécialement aux accus utilisés ou compor­tant des marques d‘usure nettes. Les dommages ou pertes de performance
causés par une manipulation incorrecte et/ou une surcharge ne sont pas
considérés comme un défaut du produit. De même, des signes d‘usure (perte
de capacité) lors d‘un usage intense ne sont pas considérés en tant que
défaut du produit. Ceci est entre autre le cas si:

Dommages par accident
Panne ou usure excessive de composants consécutivement aux dommages
par accident, Dégâts d‘eau ou problème causés par l‘infiltration d‘eau/humidi­té. Carrosseries peintes dès qu‘elles ont été utilisées

LRP ne remplace pas complètement des autos déjà utilisées. Veuillez ne
pas envoyer le produit complet, mais seulement les pièces que vous désirez
réclamer. Si le produit complet est envoyé, LRP se réserve le droit de facturer
au client les heures de travail pour le démontage et montage.

Avant d‘envoyer ce produit en réparation, veuillez d‘abord contrôler tous les
autres composants de votre modèle et consulter le guide de dépannage de
votre produit (si disponible), afin d‘exclure les autres sources de dérange­ment et erreurs de commande. Si le produit est exempt de défaut lors de
l‘inspection par notre S.A.V., nous devons vous facturer les frais de travail
occasionnés selon notre liste de prix.

Lors de l‘envoi du produit, le client doit communiquer si le produit doit être
réparé dans tous les cas. Si le produit n‘est plus couvert par la garantie,
l‘inspection et éventuellement la réparation seront facturées conformément à
notre liste de prix. Les droits de garantie peuvent uniquement être reconnus

30

REPARACIONES / GARANTÍA

GARANZIA GENERALE E

DISPOSIZIONI DI RIPARAZIONE

si une copie du bon d‘achat est jointe au produit envoyé. Sur votre demande
explicite, nous pouvons vous établir un devis payant. Les frais de devis
seront déduits si vous nous donnez l‘ordre de réparation après l‘envoi du
devis. Notre devis nous engage pendant deux semaines à partir de sa date
de rédaction. Afin de faciliter l‘exécution de votre réparation, veuillez joindre
une description détaillée de la panne ainsi que vos coordonnées.

Si un produit défectueux renvoyé n‘est plus fabriqué par LRP et qu‘il n‘est
plus possible de le réparer, vous recevrez un produit de caractéristiques au
moins identiques d‘une des séries suivantes.

Les données telles que poids, taille ou autres sont indiquées par LRP à titre
indicatif. LRP se dégage de tout engagement formel concernant ce type
de données spécifiques, car celles-ci peuvent être modifiées dans le cadre
d‘améliorations techniques du produit.

Service d‘usine LRP: - voir www.lrp.cc

Todos los productos de LRP electronic GmbH (a continuación denominado

„LRP“) son fabricados bajo los más estrictos criterios de calidad. Nuestra

garantía contempla los defectos de material o de fabricación que presente el
producto a la fecha de entrega. No asumimos ningún tipo de responsabilidad
por los típicos signos de desgaste por uso. Esta garantía no contempla
los daños ocasionados por un uso indebido, mantenimiento insuficiente,
manipulación por terceros o daños mecánicos. Esto se refiere especialmente
a pilas o acumuladores que presentan signos obvios de desgaste. Los daños
o la pérdida de potencia ocasionados por un error de manipulación y/o so­brecarga no son ningún fallo del aparato. Los signos de desgaste (pérdida de
potencia) tras una utilización intensa tampoco es ningún fallo del producto.
Esto se produce, entre otras causas, por:

Daños accidentales
Fallo o uso extremo de piezas individuales como consecuencia de un daño
accidental, Daños provocados por la penetración de agua/humedad.
Carrocerías lacadas después de haber sido utilizadas

LRP no recambia vehículos completos si ya han sido utilizados. No envíe el
producto completo, sino sólo las piezas para las que disponga del derecho
de garantía. En caso de enviar el producto completo LRP se reserva el
derecho de poner a cuenta del cliente los gastos surgidos por el montaje y
desmontaje del aparato.

Antes de enviar este producto para su reparación compruebe por favor
primeramente todos los demás componentes de su modelo y lea atenta­mente el librito de soluciones de averías del producto (si es disponible) con
el fin de poder descartar otras fuentes de fallo o errores de manejo. En caso
de que el producto no presentara ningún tipo de fallo tras la comprobación
por nuestro departamento de servicio y reparación le pondremos en cuenta
los costes de trabajo según la lista de precios.

Con el envío del producto, el cliente debe comunicar a LRP si el producto
debe ser reparado en cualquier caso. En caso de no existir derecho de ga­rantía el producto sería comprobado y, en caso necesario, reparado con car­go de los costes según nuestra lista de precios. El derecho de garantía sólo
se reconocerá si se adjunta una fotocopia del ticket de compra o factura. Por
orden explícita del cliente elaboraremos un presupuesto a cargo del cliente.
Si tras haberle enviado el presupuesto, el cliente nos adjudica el encargo de
reparación se suprimirían los costes del presupuesto. Nuestro presupuesto
tiene una validez de dos semanas a partir de la fecha de elaboración. Con el
fin de poder despachar su pedido lo antes posible adjunte por favor con su
envío una descripción detallada del fallo del aparato, así como su dirección y
número de teléfono.

En caso de que el producto defectuoso enviado ya no sea fabricado por LRP
y no podamos repararlo pondremos a su disposición otro producto de la
serie posterior con características equivalentes a su producto.

Los datos indicados por LRP en cuanto al peso, tamaño etc.. deben ser

entendidos como valores aproximativos. LRP no garantiza formalmente estos
datos específicos, ya que debido a modificaciones técnicas en interés del
producto, es posible que varíen.

LRP-Servicio-Distribuidor: - véase www.lrp.cc

I prodotti di LRP electronic GmbH (di seguito detta „LRP” ) sono realizzati
secondo rigidi criteri di qualità. LRP fornisce le garanzie previste per legge
su difetti di produzione e di materiali, presenti al momento della fornitura
del prodotto. Non si risponde di difetti di usura derivati dall‘utilizzo del
prodotto. La garanzia non copre difetti dovuti a uso inappropriato, mancata
manutenzione, manomissione da parte di estranei o danni meccanici. Ciò
vale in particolare per accumulatori già usati o che presentano chiari segni di
utilizzo. Danni o perdite di potenza causati da uso improprio e/o sovraccarico
non rientrano tra i difetti di produzione. Lo stesso dicasi per i segni di usura
(perdita di capacità) in caso di utilizzo intensivo.

LRP non sostituisce un prodotto completo, se è già stato usato. Non inviare
il prodotto completo, ma solo i componenti, per i quali ci si avvale del diritto
di garanzia. Se si invia il prodotto completo, LRP si riserva di fatturare al
cliente il tempo occorso per lo smontaggio e il rimontaggio.

Prima di inviare il prodotto per la riparazione, controllare innanzitutto i
componenti del modello e verificare sulla base dell‘elenco dei guasti (se
disponibile) le eventuali cause di avaria e gli errori di utilizzo. Se la verifica
da parte del servizio di assistenza non rileva anomalie di funzionamento, si
provvederà a fatturare i relativi costi di intervento come da listino.

All‘invio del prodotto, il cliente deve comunicare se il prodotto stesso va ripa­rato in qualsiasi caso. Qualora non ci si possa avvalere dei diritti di garanzia,
la verifica del prodotto e l‘eventuale riparazione sono soggette a pagamento
in base ai prezzi di listino. Il diritto di garanzia vale solo se è allegata una
copia dell‘attestazione di pagamento (fattura o scontrino fiscale). Dietro
richiesta esplicita si fornisce un preventivo a pagamento. Se in seguito
all‘invio del preventivo si impartisce l‘incarico della riparazione, i costi del
preventivo decadono. Il preventivo si ritiene valido per due settimane a parti­re dalla data di stesura. Ai fini di un rapido svolgimento del servizio, si chiede
una descrizione dettagliata del guasto e l‘indirizzo esatto per la spedizione.

Se il prodotto difettoso inviato non è più in produzione e se non è possibile
effettuarne la riparazione, LRP provvede a sostituirlo con uno almeno di pari
valore di una serie successiva.

I valori riportati da LRP circa peso, dimensioni e altro sono da intendersi
come valori indicativi. LRP non si assume alcun obbligo formale per tali indi­cazioni specifiche, essendo esse suscettibili di cambiamenti per modifiche
tecniche apportate per migliorare il prodotto.

Servizio LRP: - vedi www.LRP.cc

31

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

WARNHINWEISE WARNING NOTES MISE EN GARDE

CONSEJOS DE

SEGURIDAD

AVVERTENZE

Deutsch

Kein Spielzeug. Nicht für Kinder unter
14 Jahren geeignet. Bewahren Sie das
Produkt außerhalb der Reichweite
von kleinen Kindern auf. Beachten Sie
unbedingt die folgenden Hinweise, da
diese Ihr Produkt zerstören können und
die Gewährleistung ausschließen. Nicht

­beachtung dieser Hinweise können zu
Sach- und Personenschäden und schwe­ren Verletzungen führen! Lassen Sie das

Produkt niemals unbeaufsichgt, solange

es eingeschaltet, in Betrieb oder mit
einer Stromquelle verbunden ist. Im Falle
eines Defekts könnte dies Feuer am Pro­dukt oder seiner Umgebung verursachen.
Vermeiden Sie falschen Anschluss oder
Verpolung des Produkts. Alle Kabel und
Verbindungen müssen gut isoliert sein.
Kurzschlüsse können unter Umständen
das Produkt zerstören. Dieses Produkt
oder andere elektronische Komponenten
dürfen niemals mit Wasser, Öl, Treib-

stoen oder anderen elektrisch leitenden

Flüssigkeiten in Berührung kommen, da
diese Mineralien enthalten können, die
elektronische Schaltkreise korrodieren

lassen. Bei Kontakt mit diesen Stoen

müssen Sie sofort den Betrieb einstellen
und das Produkt sorgfälg trocknen. Ent­nehmen Sie immer den Akku aus Ihrem
Produkt bzw. trennen Sie das Produkt
von der Stromquelle, wenn das Produkt
nicht verwendet wird. Vermeiden Sie
Kurzschluss, Überladung und Verpolung
des Akkus oder einzelner Zellen. Dies

kann zu Brandentwicklung oder Explosion
führen. Önen Sie niemals einen Akku,
eine Baerie oder einzelne Zellen.

Laden Sie den Akku nur unter Aufsicht.
Während der Ladung muss sich der Akku
auf einer nicht brennbaren, hitzebestän-

digen Unterlage benden. Desweiteren

dürfen sich keine brennbaren oder leicht
entzündlichen Gegenstände in der Nähe

des Akkus benden. Überschreiten Sie
unter keinen Umständen den maximalen
Lade-/Entladestrom, der empfohlen

wird. Unter keinen Umständen darf ein

NiMH/LiPo-Akku efentladen werden.

Der Akku darf nicht mit Feuer, Wasser
oder anderen Flüssigkeiten in Berührung
kommen. Ladevorgang nur in trockenen
Räumen durchführen. Verwenden Sie
für die Ladung von LiPo-Akkus nur Lade-/

Entladegeräte, die für diesen Akkutyp
speziziert wurden. Verwenden Sie
keinesfalls NiCd/NiMH Lade-/Entladege-

räte. Die Aussenhaut des LiPo-Akkus darf
nicht beschädigt werden. Achten Sie also
unbedingt darauf, dass keine scharfen
Gegenstände wie Messer, Werkzeuge,
Kohlefaserkanten oder Ähnliches den
Akku beschädigen können. Achten
Sie darauf, dass der Akku nicht durch
Herunterfallen, Schlagen, Verbiegen oder
Ähnliches beschädigt wird. Beschädigte
Zellen dürfen nicht mehr verwendet
werden. Sollten die Zellen Verformungen,

opsche Beschädigungen oder Ähnliches

aufweisen, so dürfen Sie diese nicht mehr
verwenden. Schalten Sie immer zuerst
Ihren Sender ein, bevor Sie den Empfän­ger oder Fahrtenregler einschalten. Der

Empfänger könnte Störsignale auangen,

Vollgas geben, und Ihr Modell beschädi­gen. Beim Ausschalten beachten Sie die

umgekehrte Reihenfolge. Erst Empfänger

und Fahrtenregler ausschalten, dann Sen-

der ausschalten. Ungleiche Baerietypen
oder neue und gebrauchte Baerien dür-

fen nicht zusammen verwendet werden.

Blockieren Sie niemals den Lüer oder

die Kühlschlitze des Produkts. Sorgen
Sie für gute Luzirkulaon um das Pro­dukt. Schließen Sie sämtliche Teile der

Ausrüstung sorgfälg an. Falls sich die
Verbindungen durch Vibraonen lösen,

können Sie die Kontrolle über das Modell

verlieren. Der Hersteller kann nicht
für Schäden verantwortlich gemacht
werden, die infolge von Nichtbeachtung
der Sicherheitshinweise und Warnungen
verursacht werden. Verwenden Sie nur

Original Ersatzteile. Überprüfen Sie, ob

die Antenne im Sender festgeschraubt ist.
Wenn sie lose oder nicht verbundenden
sein sollte, kann das Sendesignal im
Betrieb unterbrochen werden. Schrauben

Sie die Antenne vorsichg fest. Wenn Sie
Einstellungen am Modell vornehmen,

stellen Sie vorher den Motor ab bzw.
trennen Sie die Steckverbindung. Sie
könnten unerwartet die Kontrolle über
das Modell verlieren und es könnte da

­durch eine gefährliche Situaon entste­hen. Das Modell und die Fernsteuerung
immer ausschalten, solange diese nicht

im Einsatz sind. Führen Sie vor jedem

Flug einen Reichweitentest durch. Müs­sen am Hubschrauber Wartungs- oder
Reparaturarbeiten durchgeführt werden,
darf dies nur ohne angeschlossenen Flug­akku geschehen Fliegen Sie niemals unter

Alkoholeinuss! Fliegen Sie nicht in der

Nähe von Stromleitungen, Funkmasten,
Personen, Tieren und Wasser. Fliegen Sie
niemals während oder in der Nähe eines
Gewiers. Suchen Sie Hilfe und Unter­stützung erfahrener Modellbauer oder
Ihres Händlers wenn Sie kaum oder keine
Erfahrung im Umgang mit ferngesteu­erten Modellen haben.

English

No toy. Not suitable for children under
14 years. Keep the product out of the
reach of children. Pay close aenon to
the following points, as they can destroy
the product and void your warranty.

Non-observance of these points can

lead to property damage, personal and
severe injuries! Never leave the product

unsupervised while it is switched on, in
use or connected with a power source.

If a defect occurs, it could set re to the

product or the surroundings. Avoid in

-

correct connecons or connecons with
reversed polarity of the product. All wires
and connecons have to be well insula­ted. Short-circuits can possibly destroy

the product. Never allow this product or
other electronic components to come in
contact with water, oil or fuels or other

electroconducve liquids, as these could

contain minerals, which are harmful for
electronic circuits. If this happens, stop

the use of your product immediately and
let it dry carefully. Always remove the
baery from your product or disconnect

the product from the power source, if
the product is not in use. Avoid short
circuits, overcharging and reverse

polarity of the baery or single cells. This
can lead to re or explosion. Never open
a baery or a single cell. Never leave
the baery unaended while charging.
During charging, the baery has to be
kept on a non-ammable, heat-resistant
mat. Furthermore no ammable or highly
inammable objects may be close to the
baery. Never exceed the maximum

charge/discharge current, which is re­commended. Under no circumstances a

NiMH/LiPo-baery shall be deep dischar­ged. The baery may never get in touch
with re, water or other liquids. Only
charge in a dry place. Only use chargers
and dischargers, which are specied
for LiPo-baeries by the manufacturer.

Never use chargers or dischargers, which

are specied for NiCd/NiMH-baeries!
The outside of the LiPo-baery must

not be damaged. Therefore take special

care, that no sharp objects like knifes,
tools, carbon bre edges or similar items
can damage the baery. Pay special

aenon that the LiPo-baery does not
get damaged or warped by leng it fall
down, hing it, bending it or by similar
acons. Damaged packs cannot be used
any longer. If the packs show signs of

damage, are bent or similar, do not use

the packs anymore. Always switch on
your transmier rst before you switch

on the receiver or the speed control. The
receiver could receive interference si

-

gnals, start full acceleraon and damage
your model. When you switch o, make
sure you do so in the reverse sequence.
First switch o the receiver and speed
control, then switch o the transmier.
Do not use dierent types of baeries
and do not mix new and used baeries.

Do not block the fan or the cooling slits

of the product. Ensure a good circulaon

of air around the product, while in use.

Always wire up all the parts of the equip­ment carefully. If any of the connecons
come loose as a result of vibraon, you
could loose control over your model. The

manufacturer can not be held respon­sible for damages, which are a result of
non-observance of the warning notes

and security advices. Replace only with
genuine parts. Check the transmier

antenna to be sure it is not loose. If the

transmier antenna works loose, or is

disconnected while the model is running,
signal transmission will be lost. Do not

screw the antenna forcibly. Otherwise its

antenna-holding part can be damaged.

When making adjustments to the model,

do so with the engine not running

or the motor disconnected. You may
unexpectedly lose control and create a
dangerous situaon. Always turn o the
model and the transmier while they are
not in use. Always perform an operang
range check prior to your ight. If the

helicopter is in need of maintenance or

repair, the baery must be disconnected
Never y under inuence of alcohol! Do
not y the helicopter near power cables,

radio masts, people, animals and water.

Never y during or near thunderstorms.
If you have lile or no rc-experience at

all, please feel free to seek the guidance

of an experienced rc-hobbyist or your

local dealer

Français

Ce produit n‘est pas un jouet. Ne con

­vient pas pour les enfants de moins de
14 ans. Ranger le produit hors de porté
des enfants en bas âge. Absolument
respecter les consignes ci-dessous sous
peine de détruire le produit et d‘annuler
la garane. Le non-respect de ces consi­gnes peut être à l‘origine de dommages
matériels et personnels ainsi que de

graves blessures ! Ne jamais laisser le

produit sans surveillance tant qu‘il est

allumé, fonconne ou est raccordé à une
source de courant. En cas de panne, ceci

peut provoquer un incendie du produit
ou de son environnement. Éviter tout

branchement incorrect ou polarisaon

du produit. Tous les câbles et raccords
doivent être correctement isolés. Dans
certains cas, les courts-circuits peuvent
détruire le produit. Ce produit ou les
autres composants électroniques ne

doivent jamais entrer en contact avec de

l‘eau, de l‘huile, des carburants ou tous

autres liquides conducteurs, car ceux-ci
conennent des minéraux?? suscepbles

de corroder les circuits électroniques.

En cas de contact avec ces substances, il

faut immédiatement interrompre le fon-

connement et soigneusement sécher le
produit. Toujours rerer l‘accu du produit

ou débrancher le produit de la source de

courant lorsqu‘il n‘est pas ulisé. Éviter

tout court-circuit, surcharge et polarisa-

on de l‘accu ou de diérents éléments.

Ceci peut provoquer un incendie ou une

explosion. Ne jamais ouvrir un accu, une
pile ou un élément. Ne jamais l‘accu se

charger sans surveillance. Pendant le
chargement, l‘accu doit être installé sur

une surface ininammable et résistante
aux températures élevées. Il convient en
outre de proscrire tous objets combus­bles ou aisément inammables à proximi-

té de l‘accu. Absolument proscrire tout
dépassement du courant de charge/
décharge recommandé par la société.
Absolument proscrire toute décharge
profonde d‘un accu NiMH/LiPo. L‘accu

ne doit jamais entrer en contact avec des
ammes, de l‘eau ou tout autre liquide.
Uniquement eectuer les recharges dans
des locaux secs. Uniquement recharger

des accus LiPo avec des chargeurs/dé-

chargeurs spéciés pour ce type d‘accu.
Ne jamais uliser des chargeurs/déchar­geurs NiCd/NiMH. La surface externe de

l‘accu LiPo ne doit pas être endommagée.
Il faut donc absolument veiller à ne pas

endommager l‘accu avec des objets tran­chants tels que couteau, oul, chants en
bres de carbone ou autres. Veiller à ne

pas endommager l‘accu par une chute,
un choc, une torsion ou autre. Ne plus

uliser des éléments endommagés. Si

les éléments sont déformés, visiblement
endommagés ou autrement altérés, ils

ne doivent plus être ulisés. Toujours
commencer par allumer l‘émeeur avant

d‘allumer le récepteur ou le régulateur
de vitesse. Le récepteur pourrait recevoir

des signaux parasites, accélérer à fond

et endommager votre modèle. Procéder

dans l‘ordre inverse pour l‘exncon.

Éteindre d‘abord le récepteur et le
régulateur de vitesse, puis éteindre

l‘émeeur. Ne pas uliser simultanément
diérents types de piles ou des piles
neuves avec des piles usées. Ne jamais
obturer le venlateur ou les fentes de

refroidissement du produit. Assurer une

circulaon d‘air convenable autour du

produit. Raccorder tous les composants
de l‘équipement avec soin. Si les raccords

se détachent par des vibraons, vous

pouvez perdre le contrôle de votre
modèle. Le constructeur ne saurait être
tenu responsable pour les dommages
causés par le non respect des consignes

de sécurité et des averssements.
Uniquement uliser des pièces de
rechange d‘origine. Vérier l‘antenne du
transmeeur an d‘être sûr qu‘elle ne

soit pas branlante. Si l‘antenne du trans-

meeur est branlante, ou déconnectée

alors que l‘appareil est en train de voler,
la transmission du signal sera perdue. Ne
pas visser l‘antenne trop fort. Autrement,
la pièce du support de l‘antenne peut
être endommagée. Lorsque vous faites

les ajustements de votre appareil, le

moteur doit être à l‘arrêt ou déconnecté.
Vous pouvez perdre le contrôle de

manière inaendue et provoquer une
situaon dangereuse. Toujours eectuer
une véricaon de bon fonconnement
avant ulisaon. Si l‘hélicopter a besoin
d‘être entretenu ou reparé, la baerie
doit être deconnectée. Ne jamais voler
sous l‘inuence d‘alcool. Ne pas voler
avec l‘hélicopter à proximité de câbles

électriques, d‘antennes radio, de perso-

nnes, d‘animaux ou de l‘eau. Ne jamais

voler pendant ou près des orages.

Español

Este aparato no es un juguete. No apto

para niños menores de 14 años. Manten

­ga este producto fuera del alcance de los
niños. Por favor, observe las siguientes

indicaciones explícitamente, ya que de lo
contrario el aparato podría sufrir daños

32

o se podría anular la garana. ¡La no

observancia de estas indicaciones puede

provocar daños personales y materiales,
así como graves lesiones! Nunca deje

el aparato sin vigilancia mientras está
conectado, encendido o unido a una
fuente de electricidad. Ya que, en caso

de producirse un fallo, podría incendiarse

o provocar un incendio en sus inmedia-

ciones. Evite realizar conexiones erróneas
y una polarización inversa del producto.
Todos los cables y conexiones deben

haber sido aislados correctamente.

De lo contrario podrían producirse
cortacircuitos y destruir el aparato even­tualmente. Evite que los componentes

eléctricos entren en contacto con agua,

aceite, combusbles o cualquier otro
po de sustancia líquida conductora
de la electricidad, ya que éstos pueden

contener minerales corrosivos para los

circuitos electrónicos. En caso de entrar

en contacto con estas sustancias apague

inmediatamente el aparato y séquelo mi­nuciosamente. Extraiga siempre las pilas

del aparato o desconéctelo de la red si

no va a ulizarlo. Evite que se produzcan
cortocircuitos y polaridad inversa en las

pilas o células individuales. De lo contra-

rio podría producirse una explosión o un

incendio. No abra nunca un acumulador,
una pila ni una célula. Cargue la pila

bajo vigilancia. Coloque el aparato sobre
una supercie resistente al calor y no
inamable durante el proceso de carga.
Así mismo no deben encontrarse objetos
combusbles ni inamables cerca de la
pila. No sobrepase bajo ninguna circun-

stancia la corriente de carga / descarga

máxima recomendada por. No descargue

nunca una pila NiMH/LiPo totalmente.

Evite que la pila entre en contacto con
fuego, agua o cualquier otro po de
líquidos. Cargue la pila exclusivamente

en estancias secas. Cargue las pilas LiPo

exclusivamente con cargadores / des­cargadores adecuados para este po de
pila. No ulice bajo ninguna circunstancia

cargadores / descargadores NiCd/NiMH.

Evite que el exterior de la pila LiPo sufra

daño alguno. Por favor, observe que la

pila no pueda ser dañada por objetos
punagudos como son cuchillos, herra­mientas, aristas de bra de carbono u
objetos similares. Observe que la pila no
sufra daños por caídas al suelo, golpes,
dobladuras o causas similares. No ulice
nunca pilas dañadas. No ulice las pilas

en caso de presentar deformaciones,
tener el aspecto de ser defectuosas etc...
Conecte siempre primero el emisor antes
de conectar el receptor o el regulador

de velocidad. El receptor podría captar
interferencias, acelerar a tope y dañar
así el modelo. Para desconectar el mo-

delo observe siempre el orden inverso.
Primero desconecte el receptor, después

el regulador de la velocidad y nalmente
el emisor. No ulice pilas de diferentes
pos ni pilas nuevas y viejas a la vez. No
bloquee nunca las rejillas de venlación
o de refrigeración del aparato. Asegúrese

de que el aparato disponga de una buena

circulación de aire. Conecte todos los

elementos del equipo minuciosamente.

En caso de que las conexiones se soltaran

por causa de las vibraciones, es posible

que pierda el control sobre el modelo. El

fabricante no asume la responsabilidad
por daños ocasionados por la inobser-

vancia de las medidas de seguridad y ad­vertencias. Ulice exclusivamente piezas

de repuesto originales. Compruebe que
la antena de la emisora esté correcta-

mente sujeta. Si la antena del emisor se
aojara o desconectara durante el vuelo
se perdería la señal de mando. No apre­tar la antena en exceso, podría dañarse

la pieza de soporte de la antena Cuando

esté realizando ajustes a su modelo, el

motor ha de estar parado o desconecta­do. Ud. puede perder accidentálmente

el control y provocar una situación de
peligro Efectue siempre una prueba de
alcance y correcto funcionamiento antes

de cada vuelo Si es necesario realizar
operaciones de mantenimiento o repa-

ración en el helicóptero, la batería debe
ser desconectada previamente ¡No vuele
bajo la inuencia del alcohol! No vuele su
helicóptero cerca de cables de electrici-

dad, antenas, personas, animales o agua.

Nunca vuele durante o en proximidad
de tormentas Solicite siempre ayuda
de modelistas experimentados, o del

comercio donde adquirio su modelo, si

no ene ninguna o muy poca experiencia

en modelos radio controlados

Italiano

Non è un giocaolo. Non adao a ragazzi
soo i 14 anni. Conservare il prodoo

fuori dalla portata di bambini piccoli.

Aenersi alle seguen avvertenze per
non danneggiare il prodoo e per non

farne decadere la garanzia. La mancata

osservanza delle presen avvertenze

può provocare danni a cose e persone
e causare lesioni gravi! Non lasciare il

prodoo incustodito quando è acceso,
in funzione o soo tensione. In caso di
guasto ciò potrebbe causare amme al
prodoo o in prossimità di esso. Evitare
collegamen erra o inversioni di polarità
del prodoo. Tu i cavi e i collegamen
devono essere ben isola. Eventuali corto
circui possono danneggiare il prodoo.
Il prodoo o altri componen eleronici

non devono assolutamente entrare in

contao con acqua, olio, carburan
o altri liquidi a conduzione elerica,

poiché possono contenere minerali che

provocano corrosione ai circui elero

-

nici. In caso di contao con tali sostanze

sospendere immediatamente il funziona-

mento e asciugare con cura il prodoo.
Se non si ulizza il prodoo, rimuovere
l‘accumulatore o scollegare il prodoo

stesso dalla fonte di alimentazione elet-

trica. Evitare corto circui, sovraccarichi

e inversioni di polarità dell‘accumulatore
o delle singole celle. Ciò può provocare
sviluppo di incendi o esplosione. Non
aprire assolutamente un accumulatore,

una baeria o singole celle. Non lasciare

incustodito l‘accumulatore quando è
in carica. Quando l‘accumulatore è in
carica deve poggiare su una base non

inammabile e termoresistente. Inoltre,

nelle vicinanze dell‘accumulatore, non

ci devono essere ogge inammabili o
facilmente combusbili. Non superare

assolutamente la corrente massima
di carico/scarico consigliata da. Un
accumulatore NiMH/LiPo non deve
mai essere scaricato completamente.
L‘accumulatore non deve entrare in

contao con amme, acqua o altre

sostanze liquide. Il processo di carica

va eeuato solo in luoghi asciu. Per
caricare accumulatori LiPo ulizzare solo
apparecchi di carica/scarica specici per
questo po di accumulatori. Non uliz-

zare assolutamente apparecchi di carica/

scarica NiCd/NiMH. Il rivesmento

esterno dell‘accumulatore LiPo non deve

essere danneggiato. Prestare aenzione
anché ogge acumina, quali coltelli,
utensili, bordi in bra di carbonio o simili,

non danneggino l‘accumulatore. Pre-

stare aenzione anché l‘accumulatore
non subisca danni dovu a cadute, ur,

incurvature o simili. Le celle danneggiate

non si possono più ulizzare. Se le celle
presentano deformazioni, danni oci
o simili, non si devono più ulizzare. Il
trasmetore va sempre inserito prima
di avare il ricevitore o il regolatore di

corsa. Il ricevitore potrebbe interceare

segnali di disturbo, dare gas e, quindi,

danneggiare il modello. Per la disava

­zione seguire la sequenza inversa. Speg­nere prima il ricevitore e il regolatore di

corsa, poi il trasmetore. Non ulizzare
insieme baerie di po diverso oppure
baerie nuove e usate. Non bloccare in
alcun caso il venlatore o la fessura di
rareddamento del prodoo. Provvedere
che aorno al prodoo ci sia una buona

circolazione d‘aria. Collegare con cura

tu i componen dell‘apparecchiatura.

Se i raccordi si allentano a causa delle
vibrazioni, si può perdere il controllo del

modello. Il costruore non è respon­sabile di danni causa dalla mancata

osservanza delle norme di sicurezza
e degli avvisi. Utliizzare solo pezzi di
ricambio originali.

日本人

遊具ではありません。14歳以下の子供
には不適です。 子供の手の届かない場
所に保管してください。 製品を損傷し、
また、保証対象外となるため、以下の点
に注意してください。 これらの点を遵守
しなかった場合、製品の損傷、人体への
怪我につながる場合があります。 製品
のスイッチが オンになっている 場合、あ
るいは電源に接続されている場合は絶
対に目を離さないでください。故障が
発生した場合、製品やその周辺に火災
の恐れがあります。 誤った接続あるい
は製品の逆の極性による接続は避けて
ください。 全ての配線および接続は絶
縁にしてください 。ショートによって製
品を損傷する場合があります。 この製
品あるいは他の電気部分が水、油ある
いは燃料または他の電気の伝導性液
体と絶対に接触させないでください。
これらには電気回路に損傷を与える鉱
物が含まれています。もし接触してしま
った場合、製品の使用を直ちに中止し、
よく乾かしてください。 製品を使用しな
い場合は、電池を取り外すか、製品を電
源から切断しておいてください。 ショー

ト、過充電や電池の逆の極性あるいは

単一電池を避けてください。火災ある
いは爆発の恐れがあります。 電池ある
いは単一電池を分解したりないでくだ
さい。 充電中はそばを離れないでくだ
さい。 充電中、電池は耐熱で耐火のマ

ット上に置かれなくてはなりません。更

に、電池の近くに燃えやすい物や引火
性のものは置かないでください。 社に

よって推奨されている最大充電/放電

電流を超えないでください。 どのよう
な場合においても、NiMH/LiPo電池は
過充電しないください。 電池は裸火、
水あるいはその他の液体との接触を避
けてください。 充電する場合は、乾燥し
た場所で行ってください。 メーカーに

よるLiPo電池用に指定された充電器や

放電器のみを使用してください。NiCd/
NiMH電池用に指定されたものは使用

しないでください！ LiPo電池の外側が

損傷していてはなりません 。したがっ
て、ナイフ、工具、カーボンファイバーの
エッジやその類の鋭利な物が電池を損
傷しないように注意してください。 LiPo
電池が落下、衝撃、曲げや同様の行為
によって損傷あるいは変形したりしな
いように注意してください。 損傷した
電池は使用しないでください。損傷があ

る場合、または変形している場合、使用

を中止してください。 スピードコントロ
ールあるいはレシーバーのスイッチを
オンに する前 に、トランスミッターのス
イッチを入れてください。レシーバーは
妨害信号を受信することがあり、フル加
速を始め、損傷してしまう場合がありま
す。スイッチを切る場合は、逆の手順で
行ってください。最初にレシーバーとス
ピードコントロ ール を切ってから、トラ

ンスミッターを切ってください。 異 なる
タイプの電池および新旧の電池を混ぜ

ないでください。 製品のファンあるい

は冷却隙間を遮断しないでください。
使用中に製品の周辺に空気が良く循環
するようにしてください。 装備の全ての
パーツを注意しながら配線してくださ
い。振動によって接続部分が緩むと、コ
ントロール を失う恐れ があります。 メ
ーカーは警告文や安全についてのア

ドバ イスを遵 守しなかっ た理由 による

損傷については責任を負いかねます。
交換は純正部品のみで行ってください。

Ελληνική

Δεν είναι παιχνίδι. Ακατάλληλο για
παιδιά ηλικίας μικρότερης των 14
ετών. Φυλάξτε το προϊόν μακριά από
παιδιά. Προσέξτε οπωσδήποτε τις
ακόλουθες υποδείξεις, δεδομένου ότι
ενδέχεται να καταστραφεί το προϊόν και
να μην καλύπτεται από την εγγύηση.
Παράβλεψη αυτών των υποδείξεων
ενδέχεται να προκαλέσει σωματικές
βλάβες, υλικές ζημιές και σοβαρούς
τραυματισμούς! Ποτέ μην αφήνετε
το προϊόν χωρίς επιτήρηση, όσο είναι
ενεργοποιημένο, όσο λειτουργεί ή είναι
συνδεδεμένο με πηγή τροφοδοσίας
ρεύματος. Σε περίπτωση βλάβης
ενδέχεται να προκληθεί φωτιά στο
προϊόν ή στον περιβάλλοντα χώρο.
Αποφύγετε τη λανθασμένη σύνδεση
ή την αντίστροφη πολικότητα του
προϊόντος. Όλα τα καλώδια και οι
συνδέσεις πρέπει να είναι καλά
μονωμένα. Τυχόν βραχυκυκλώματα
ενδέχεται να καταστρέψουν το προϊόν.
Το προϊόν αυτό ή άλλα ηλεκτρονικά
εξαρτήματα δεν επιτρέπεται να έρχεται
ποτέ σε επαφή με νερό, λάδι, καύσιμα
ή άλλα υγρά καλούς αγωγούς του
ηλεκτρικού ρεύματος, δεδομένου ότι
ενδέχεται να περιέχουν ορυκτά που
διαβρώνουν τα ηλεκτρονικά κυκλώματα.
Σε περίπτωση επαφής με τέτοιου είδους
υγρά, πρέπει να σταματήσετε αμέσως τη
χρήση του προϊόντος και να το αφήσετε
να στεγνώσει προσεκτικά. Αφαιρείτε
πάντα την μπαταρία από το προϊόν ή/
και αποσυνδέετε το προϊόν από την πηγή
ρεύματος, όταν δεν χρησιμοποιείτε το
προϊόν. Αποφύγετε το βραχυκύκλωμα,
την υπερφόρτιση και την αντιστροφή
πολικότητας των μπαταριών ή
μεμονωμένων στοιχείων τους. Ενδέχεται
να προκληθεί φωτιά ή έκρηξη. Ποτέ
μην ανοίγετε μια επαναφορτιζόμενη
μπαταρία, μια μπαταρία ή μεμονωμένα
στοιχεία τους. Φορτίζετε την μπαταρία
μόνο υπό επιτήρηση. Κατά τη φόρτιση,
η μπαταρία πρέπει να βρίσκεται πάνω σε
μη εύφλεκτη, θερμοάντοχη επιφάνεια.
Εκτός αυτού, δεν επιτρέπεται να
υπάρχουν εύφλεκτα ή πολύ εύφλεκτα
υλικά κοντά στην μπαταρία. Μην
υπερβαίνετε σε καμία περίπτωση το
μέγιστο ρεύμα φόρτισης/εκφόρτισης,
που προτείνεται από την. Σε καμία
περίπτωση δεν επιτρέπεται η βαθιά
εκφόρτιση μιας επαναφορτιζόμενης
μπαταρίας NiMh/LiPo. Η μπαταρία
δεν επιτρέπεται να έρχεται σε
επαφή με φλόγες, νερό ή άλλα υγρά.
Πραγματοποιήστε τη φόρτιση μόνο σε
στεγνούς χώρους. Χρησιμοποιήστε
για τη φόρτιση μπαταριών LiPo
μόνο φορτιστές/εκφορτιστές, που
προβλέπονται από τον κατασκευαστή.
Σε καμία περίπτωση μη χρησιμοποιείτε
φορτιστές/εκφορτιστές NiCd/NiMH.
Δεν επιτρέπεται να υποστεί ζημιά
το εξωτερικό της μπαταρίας LiPo.
Προσέχετε επομένως οπωσδήποτε
ώστε να μην υποστεί ζημιά από
αιχμηρά αντικείμενα, όπως μαχαίρια,
εργαλεία, ακμές από ανθρακονήματα
ή παρόμοια. Προσέξτε ώστε να μην
υποστεί ζημιά η μπαταρία από πτώση,
κρούση, λυγισμό ή παρόμοιες ενέργειες.
Δεν επιτρέπεται να χρησιμοποιείτε

WARNHINWEISE WARNING NOTES MISE EN GARDE

CONSEJOS DE

SEGURIDAD

AVVERTENZE

33

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

πλέον τις μπαταρίες που έχουν υποστεί
ζημιά. Εάν οι μπαταρίες παρουσιάζουν
σημάδια παραμόρφωσης, ορατές
ζημιές ή παρόμοια, δεν επιτρέπεται
να τις χρησιμοποιείτε πλέον. Θέτετε
πάντα πρώτα σε λειτουργία τον πομπό
πριν θέσετε σε λειτουργία το δέκτη ή
το ρυθμιστή ταχύτητας. Ο δέκτης θα
μπορούσε να λάβει σήματα παρεμβολής
ή να ενεργοποιήσει το ρυθμιστή
ταχύτητας, να επιταχύνει πλήρως και
να προκαλέσει ζημιά στο μοντέλο σας.
Κατά την απενεργοποίηση βεβαιωθείτε
ότι ακολουθείτε την αντίστροφη σειρά.
Απενεργοποιήστε πρώτα το δέκτη
και το ρυθμιστή ταχύτητας και στη
συνέχεια τον πομπό. Δεν επιτρέπεται
να χρησιμοποιείτε ταυτόχρονα
διαφορετικούς τύπους μπαταριών
ή καινούργιες και παλιές μαζί. Μην
κλείνετε ποτέ τον ανεμιστήρα ή τις
σχισμές ψύξης του προϊόντος. Φροντίστε
να υπάρχει καλή κυκλοφορία αέρα γύρω
από το προϊόν. Συνδέετε σχολαστικά
όλα τα εξαρτήματα του εξοπλισμού.
Εάν οι συνδέσεις αποσυνδεθούν λόγω
κραδασμών, μπορεί να χάσετε τον
έλεγχο του μοντέλου. Ο κατασκευαστής
δε φέρει ευθύνη για ζημιές που
προκαλούνται λόγω παράβλεψης
των υποδείξεων ασφαλείας και των
προειδοποιήσεων. Χρησιμοποιείτε μόνο
γνήσια ανταλλακτικά.

Magyar

Nem játék. Nem alkalmas 14 évnél ata

-

labb gyermekek számára. Tárolja a ter­méket úgy, hogy kisgyermek ne férhessen
hozzá. Kötelezően tartsa be a következő
utasításokat, másképp a termék károsul
és ez kizárja a garancia-igényeket. Ezen
utasítások gyelmen kívül hagyása esetén
anyagi és személyi károk keletkezhetnek
és fennáll a súlyos sérülések veszélye! Ne
hagyja a terméket felügyelet nélkül, amíg
be van kapcsolva, üzemel, vagy áram-

forráshoz van csatlakoztatva. Meghibáso-

dás esetén tűz keletkezhet a termékben
vagy a környezetében. Kerülje el a termék
hibás csatlakoztatását vagy a polaritás

felcserélését. Minden kábelt és csatlako-

ztatást jól kell szigetelni. A rövidzárlatok
ado esetben tönkretehek a készüléket.
Ez a termék vagy más elektronikus

alkatrész sohasem kerülhet kapcsolatba

vízzel, olajjal, üzemanyagokkal vagy más
villamosságvezető folyadékokkal, mivel
ezek tartalmazhatnak olyan ásványokat,
amelyek korrodálhatják az áramköröket.
Ha a termék ilyen anyagokkal kerül
kapcsolatba, azonnal meg kell állítani és
alaposan meg kell szárítani. Amikor nem
használja a terméket, vegye ki az akkut ill.
kapcsolja le a terméket az árramforrás­ról. Kerülje az akku ill. egyes cellák
rövidzárlatát, túltöltődését vagy hibás
polarizációját. Ez tüzet vagy robbanást
okozhat. Sohase nyissa ki az akkut, az
elemet, vagy egyes cellákat Csak felügye­let melle töltse fel az akkut. Töltéskor
helyezze az akkut tűz- és hőálló alapra.
Az akku közelében nem lehetnek éghető
vagy könnyen gyúlékony tárgyak. Semmi
esetre se lépje túl a által ajánlo maxi­mális töltő/kisütő áramot. Semmiképpen
nem szabad NiMH/LiPo akkut teljesen
lemeríteni. Az akku nem érintkezhet
tűzzel, vízzel, vagy más folyadékkal. Csak
száraz helyiségben töltse fel az akkut. A
LiPo akkuk feltöltéséhez csak a megfelelő
akkupus számára specikált töltő-kisütő
készülékeket használjon. Semmiképpen
ne használjon NiCd/NiMH töltő-kisütő
készülékeket. A Li/Po akkuk külső tokját

nem szabad megsérteni. Mindenképpen

gyeljen tehát arra, hogy éles tárgyak,
pl. kés, szerszámok, szénrostszegélyek
stb. ne károsíthassák az akkut. Figyeljen

arra, hogy az akku ne károsodjon leesés,
ütés, hajlítás vagy hasonló által. Hibás

cellákat nem szabad tovább használni.

Ha a cellákon alakváltozást, látható
károsodást vagy hasonlót tapasztal, ne
használja tovább. Mindig előbb az adót
kapcsolja be, mielő bekapcsolná a
vevőt vagy a sebességszabályozót. A vevő
hibás jeleket vehet, teljes sebességre
kapcsolhat és károsíthatja az ön modell

-

jét. Kikapcsoláskor gyeljen a fordíto
sorrende. Kapcsolja ki előbb a vevőt és
a sebességszabályozót, utána az adót.
Sohase használjon egyidejűleg különböző
elempusokat vagy új és használt eleme­ket. Sohase zárja el a venllátort vagy
a termék szellőző nyílásait. Biztosítsa
mindig a termék jó levegőkeringését.

Gondosan csatlakoztassa a berendezés
öszzes alkatrészét. Ha a csatlakozások a

vibráció folytán kilazulnak, elveszíthe
az uralmát a modell fölö. A gyártó nem
vállal felelősséget a biztonsági utasítások
és gyelmeztetések be nem tartásából
eredő meghibásodásokért. Csak erede
cserealkatrészeket használjon.

Türkçe

Oyuncak değildir. 14 yaş al çocuklar
için uygun değildir Ürünü çocukların
ulaşamayacağı yerde muhafaza ediniz.

Ürününüzün zarar görmesini engel

-

lemek üzere ve garan kapsamında
değerlendirilmesi için aşağıdaki tali­matlara mutlaka uyunuz. Bu talimatlara
uyulmaması halinde can ve mal kaybına
ve ağır yaralanmalara yol açılabilir! Ürü­nü, devrede veya işlemde olduğunda
ya da bir akım kaynağına bağlı olduğu
sürece asla denemsiz bırakmayınız. Bir
arıza meydana geldiğinde söz konusu
arıza, ürünün kendisinde veya çevresinde
alevlenmeye yol açabilir. Ürünün yanlış
bağlanmasını ya da yanlış kutuplanmasını
önleyiniz. Bütün kablo ve bağlanlarda
iyi bir izolasyon uygulanmalıdır. Kısa
devreler bazı koşullarda ürüne zarar
verebilir. Bu ürün ya da diğer elektronik
bileşenler asla su, yağ, yakıt ya da başka
elektrik iletkeni sıvılarla temas etmemeli,
aksi halde mineral içerebilecekleri için

elektronik kumanda devresinde koro-

zyona neden olabilirler. Bu maddelerle
temas halinde derhal işlemi ayarlamalı
ve ürünü tamamen kurutmalısınız.
Ürününüz kullanılmadığı zamanlar daima
ürününüzden bataryayı çıkarn ve/
veya ürünü akım kaynağından ayırın.
Bataryada ya da münferit hücrelerde
kısa devreyi, aşırı şarj edilmesini ve
yanlış kutuplanmayı önleyiniz. Bu, yangın
oluşturabilir ya da patlamaya yol açabilir.
Asla bir bataryayı, bir pili ya da münferit
bir hücreyi açmayınız. Bataryayı ancak
denem alnda şarj ediniz. Şarj işlemi
esnasında batarya yanmayan, ısıya
dayanıklı bir altlık üzerinde bulunmalıdır.
Bunun dışında bataryanın yakınlarında
yanıcı ya da kolay alevlenir nesneler
bulunmamalıdır. Tarandan tavsiye
edilen maksimum şarj/ deşarj akımını
hiçbir şara aşmayınız. Bir NiMH/LiPo
batarya hiçbir şara aşırı deşarj edil­memelidir. Batarya ateş, su ya da diğer
sıvılarla temas etmemelidir. Şarj işlemini
sadece kuru odalarda gerçekleşrin. LiPo
bataryaların şarj edilmesinde sadece bu
batarya pi için özelleşrilen şarj/ deşarj
cihazlarını kullanınız. Asla NiCd/NiMH
şarj/ deşarj cihazlarını kullanmayınız.
LiPo bataryanın dış yüzeyi hasar görme­melidir. Bu nedenle muhakkak bıçak,
el ale, karbon ber köşelerin ya da
benzeri keskin nesnelerin bataryaya hasar
vermesini önleyin. Bataryanın düşerek,
vurularak, bükülerek veya benzer şekilde

hasar görememesine dikkat edin. Hasar

görmüş hücreler tekrar kullanılmamalıdır.

Hücrelerde şekil bozukluğu, görsel hasar
ya da benzer bir durum söz konusu ise
bunları tekrar kullanmayınız. Alıcıyı ya
da sürüş regülatörünü çalışrmadan
önce daima vericinizi devreye alın. Alıcı
arıza sinyalleri alabilir, tam gaz verebilir
ve modele zarar verebilir. Kaparken
ters sıralamayı dikkate alın. Önce alıcıyı
ve sürüş regülatörünü kapan, sonra
vericiyi kapan. Aynı olmayan pil pleri
ya da yeni ve kullanılmış piller beraber
kullanılmamalıdır. Asla ürünün fanını
ya da soğutma deliğini bloke etmeyin.
Ürünün çevresinde iyi bir hava sirkülasyo

-

nu sağlayın. Donanımın bütün parçalarını
dikkatlice bağlayın. Şayet bağlanlar
vibrasyondan kaynaklanarak çözülürlerse,
model üzerindeki kontrol kaybedilebi­lir. Üreci, emniyet talimatlarının ve
uyarıların dikkate alınmamasından kayna-

klanan hasarlardan sorumlu tutulamaz.

Sadece orijinal yedek parça kullanınız.

Češna

Toto není hračka. Nevhodné pro dě do
14 let. Uchovávejte výrobek mimo dosah
malých dě. Bezpodmínečně dodržujte
následující pokyny, aby nemohlo dojít
k poškození výrobku a zaniknu záruky.
Nedodržování těchto pokynů může vést
k věcným škodám a vážným zraněním
osob! Výrobek nikdy nenechávejte bez
dohledu, pokud je zapnutý, je v provozu
nebo je připojen ke zdroji proudu. V
případě závady by mohlo dojít k požáru
výrobku nebo jeho okolí. Vyvarujte se
nesprávného připojení nebo záměny pólů
výrobku. Všechna připojení a kabely mu

-

sejí být dobře izolované. Zkraty mohou za
určitých okolnos zničit výrobek. Tento
výrobek nebo jiné elektronické součás
nesmějí nikdy přijít do styku s vodou,
olejem, pohonnou látkou nebo jinými
elektricky vodivými tekunami, protože
mohou obsahovat minerály, které
mohou způsobit korozi elektronických
obvodů. Při kontaktu s těmito látkami
musíte ihned přerušit provoz a výrobek
pečlivě vysušit. Vždy vyjměte baterii z
výrobku, resp. odpojte výrobek od zdroje
proudu, když se výrobek nepoužívá.
Vyvarujte se zkratu, přebi a záměny
pólů baterie nebo jednotlivých článků.
Toto může vést ke vzniku požáru nebo
výbuchu. Nikdy neotevírejte baterii
nebo jednotlivé články. Baterii nabíjejte
pouze pod dohledem. Během nabíjení
musí být baterie umístěna na nehořlavé,
teplovzdorné podložce. Kromě toho se v
blízkos baterie nesmějí nacházet žádné
hořlavé nebo snadno vznětlivé předměty.
Za žádných okolnos nepřekračujte
maximální nabíjecí/vybíjecí proud, který
je doporučen společnos. Za žádných
okolnos nesmí být NiMH/LiPo baterie
hluboce vybita. Baterie nesmí přijít
do styku s ohněm, vodou nebo jinými
tekunami. Nabíjení se smí provádět
pouze v suchých prostorách. K nabíjení
LiPo baterií používejte pouze nabíječky/
vybíječky, které jsou určené pro tento typ
baterie. Nikdy nepoužívejte nabíječky/
vybíječky pro NiCd/NiMH baterie. Vnější
plášť LiPo baterie nesmí být poškozený.
Bezpodmínečně tedy dbejte na to,
aby baterii nemohly poškodit ostré
předměty, jako nože, nástroje, hrany s
uhlíkovými vlákny apod. Dávejte pozor,
aby se baterie nepoškodila v důsledku
pádu, nárazu, ohnu apod. Poškozené
články se nesmějí dále používat. Pokud
by články byly zdeformované, viditelně
poškozené apod., nesmějí se už používat.
Vždy nejprve zapněte vysílač, než zapnete
přijímač nebo regulátor rychlos.
Přijímač by mohl zachyt rušivé signály,
spust plný plyn a poškodit váš model.
Při vypínání dodržujte postup v opačném

pořadí. Nejprve vypněte přijímač a
regulátor rychlos, poté vypněte vysílač.
Nesmí se používat různé typy baterií
nebo nové a použité baterie najednou.
Nikdy neblokujte venlátor nebo ochla

-

zovací drážky výrobku. Zajistěte dobrou
cirkulaci vzduchu okolo výrobku. Připojte
pečlivě veškeré díly vybavení. Pokud se
spoje uvolní v důsledku vibrací, může se
model vymknout vaší kontrole. Výrobce
nemůže být činěn odpovědným za škody,
které vznikly v důsledku nedodržování
bezpečnostních pokynů a varování.
Používejte pouze originální náhradní díly.

Slovenščina

Ni igrača. Ni primerno za otroke pod

14. letom. Proizvod hranite izven

dosega otrok. Obvezno upoštevajte
sledeča opozorila, ker lahko sicer pride
do uničenja proizvoda in izključitve
garancije. Nedodržování těchto pokynů
může vést k věcným škodám a vážným
zraněním osob! Proizvoda ne smete
nikoli pus brez nadzora, medtem ko
je vklopljen, obratuje ali je priključen na

elektriko. V primeru okvare lahko pride

do vžiga na proizvodu ali v njegovi okolici.
Preprečite napačno priključitev proizvoda
ali priključitev z obrnjeno polariteto.
Vsi kabli in povezave morajo bi dobro
izolirani. Kratki ski lahko morebi
uničijo proizvod. Ta proizvod ali druge
elektronske komponente ne smejo nikoli
pri v sk z vodo, oljem, gorivi ali drugimi
električno prevodnimi tekočinami, saj
lahko slednje vsebujejo minerale, ki
lahko poškodujejo elektronsko vezje. V
primeru ska s tovrstnimi snovmi morate
takoj prekini obratovanje in proizvod
skrbno posuši. Kadar proizvoda ne
uporabljate, vedno odstranite baterije
oz. ga izklopite iz elektrike. Preprečite
kratek sk, prenapolnjenost in obrnjeno
polariteto polnilne baterije ali posa

-

meznih celic. Slednja lahko povzroči
požar ali eksplozijo. Polnilne baterije,
baterije ali posamezne celice nikoli ne
odpirajte. Polnilno baterijo polnite le
pod nadzorom. Med polnjenjem se mora
polnilna baterija nahaja na negorljivi,

na toploto odporni podlagi. Razen tega

se v njeni bližini ne smejo nahaja gorljivi
ali lahko vnetljivi predme. V nobenem
primeru ne prekoračite maksimalnega

polnilnega/razelektritvenega toka, ki ga

priporoča podjetje. NiMH/LiPo polnilna
baterija se ne sme v nobenem primeru
globoko izprazni. Polnilna baterija
ne sme pri v sk z ognjem, vodo ali
drugimi tekočinami. Polnite le v suhih
prostorih. Za polnjenje LiPo polnilnih
baterij uporabljajte le polnilnike, ki jih
proizvajalec dopušča za ta p baterij. V
nobenem primeru ne smete uporablja
NiCd/NiMH polnilnikov! Zunanja ob­loga LiPo polnilne baterije ne sme bi

poškodovana. Zato obvezno pazite, da

baterije ni možno poškodova z ostrimi
predme, kot so noži, orodja, robovi iz
gratnih vlaken ali podobno. Pazite, da
se polnilna baterija ne poškoduje zaradi
padca, udarca, krivljenja ali podobnega.
Poškodovanih celic ne smete več uporabl­ja. Če na celicah opazite deformacije,
vidne poškodbe ali podobno, jih ne
smete več uporablja. Pred vklopom
sprejemnika ali regulatorja hitros vedno
najprej vklopite oddajnik. V nasprotnem
primeru lahko sprejemnik ulovi moteče
signale, sproži polno hitrost in poškoduje
vaš model. Pri izklopu se obvezno držite
obratnega vrstnega reda. Najprej izklopi­te sprejemnik in regulator hitros, nato
pa oddajnik. Ne uporabljajte različnih
pov baterij hkra in ne mešajte novih
in rabljenih baterij. Nikoli ne blokirajte
venlatorja ali hladilnih rež na proizvodu.

WARNHINWEISE WARNING NOTES MISE EN GARDE

CONSEJOS DE

SEGURIDAD

AVVERTENZE

34

Poskrbite za dobro cirkulacijo zraka v oko­lici. Skrbno priključite vse dele opreme.
Če se povezave zaradi vibracij zrahljajo,
lahko izgubite nadzor nad svojim mode­lom. Proizvajalec ne odgovarja za škodo,
povzročeno zaradi neupoštevanja var­nostnih navodil in opozoril. Uporabljajte

le originalne nadomestne dele.

Svenska

Ingen leksak. Lämpar sig inte för barn
under 14 år. Förvara produkten utom
räckhåll för små barn. Beakta ovillkor

-

ligen följande hänvisningar, eersom

dessa punkter kan förstöra din produkt

och ogilggöra garann. När dessa
hänvisningar inte beaktas kan dea leda
ll sak- och personskador samt allvarliga
olycksfall! Lämna aldrig produkten

utan övervakning, så länge som den är

inkopplad, i dri eller förbunden med

en strömkälla. Om det skulle uppstå en

defekt, så kan dea orsaka a produkten

eller dess omgivning tar eld. Undvik

en felakg anslutning eller a förväxla

polerna på produkten. Alla kablar och
förbindningar måste vara ordentligt
isolerade. I vissa fall kan kortslutningar
förstöra produkten. Denna produkt eller
andra elektroniska komponenter får

aldrig komma i kontakt med vaen, olja,

drivmedel eller andra elektriskt ledande

vätskor, eersom de kan innehålla mine­ralier som kan orsaka a de elektroniska
styrkretsarna korroderar. Vid kontakt

med dessa ämnen måste du genast

avsluta drien och omsorgsfullt torka
produkten. Ta alld ut ackumulatorn ur
din produkt alternavt skilj produkten

från strömkällan, när produkten inte

används. Undvik a kortsluta, överladda

och omkasta polerna på ackumulatorn

eller enstaka celler. Dea kan leda ll a
det uppstår en brand eller en explosion.
Öppna aldrig en ackumulator, e baerie

eller enstaka celler. Ladda ackumulatorn
endast under övervakning. Under ladd-

ningen måste ackumulatorn benna sig
på e icke brännbart, värmebeständigt
underlag. Dessutom får det inte nnas
några brännbara eller lä antändliga

föremål i närheten av produkten. Över­skrid under inga omständigheter den
maximala laddnings -/urladdningsström­men som rekommenderas av. NiMH/
LiPo-ackumulatorn får under inga om­ständigheter laddas ur komple. Acku­mulatorn får inte komma i kontakt med

eld, vaen eller andra vätskor. Genomför

laddförloppet endast i torra lokaler. För

a ladda LiPo-ackumulatorer, använd

endast laddare/urladdare som har spe-

cierats för denna typ av ackumulator.

Använd i inget fall NiCd/NiMH laddare/

urladdare. LiPo-ackumulatorns yre höl­je får inte skadas. Ge alltså ovillkorligen
akt på a inga vassa föremål, som knivar,
verktyg, kolberkanter eller liknande
kan skada ackumulatorn. Ge akt på a
ackumulatorn inte skadas genom a trilla

ner, stötar, deformering eller liknande.
Skadade celler får inte längre användas.
Om cellerna skulle uppvisa deformerin-

gar, opska skador eler liknande, så får
de inte längre användas. Koppla alld

först in din sändare, innan du kopplar

in moagaren eller hasghetsreglaget.
Moagaren kan fånga in störsignaler,

fullgasa och skada din modell. När du

kopplar från, ge akt på a följa den
omvända ordningsföljden. Koppla först
från moagaren och hasghetsreglaget,

koppla sedan från sändaren. Det är inte

llåtet a använda olika typer av baerer
eller a använda nya och gamla baerier
llsammans. Blockera aldrig produktens
äkt eller kylslitsar. Sörj för a luen kan

cirkulera ordentligt runtom produkten.

Anslut omsorgsfullt samtliga delar ll

utrustningen. Om förbindningarna skulle

lossa genom vibraoner kan du förlora

kontrollen över modellen. Tillverkaren
kan inte göras ansvarig för sådana skador,

vilka orsakas av a säkerhetshänvis

-

ningarna och varningarna inte åöljs.

Använd endast originalreservdelar.

Pусский язык

Это не игрушка. Изделие не
предназначено для детей младше
14 лет. Храните изделие вне зоны
досягаемости маленьких детей.
Выполняйте нижеследующие
требования. Невыполнение их
может привести к повреждению
изделия и утрате права на гарантию.
Невыполнение настоящих требований
может привести к материальному
ущербу и тяжелым травмам! Не
допускается оставлять без надзора
изделие, включенное в сеть. В случае
возникновения неисправности
это может привести к пожару.
Не допускайте неправильного
присоединения или неправильной
полярности при подключении изделия.
Все кабели и соединения должны
хорошо быть изолированы. Короткие
замыкания могут при определенных
обстоятельствах привести к выходу
изделия из строя. Не допускается
контакт этого изделия или других
электронных компонентов с водой,
маслом, моторными топливами
или другими электропроводящими
жидкостями, поскольку они могут
содержать минералы, вызывающие
коррозию электронных схем. В случае
контакта изделия с этими материалами
необходимо немедленно выключить
его и тщательно высушить. Если
изделие не используется, необходимо
извлечь из него аккумулятор или
отсоединить его от источника тока.
Не допускайте короткого замыкания,
перегрузки и неправильной
полярности аккумулятора или
отдельных ячеек. Это может вести к
пожару или к взрыву. Запрещается
открывать аккумулятор, батарею
или отдельные ячейки. Заряжаемый
аккумулятор должен находиться
под надзором. Во время заряда
аккумулятор должен находиться на
негорючей, термостойкой подложке.
Вблизи изделия не должны находиться
горючие или легко воспламеняющиеся
предметы. Запрещается превышение
максимальных значений тока
заряда и разряда, рекомендуемых
фирмой. Запрещается глубокий
разряд никель-металлогидридных и
литий-полимерных аккумуляторов. Не
допускается контакт аккумуляторов с
огнём, а также с водой или другими
жидкостями. Процесс заряда
проводят только в сухих помещениях.
Для заряда литий-полимерных
аккумуляторов следует использовать
зарядно-разрядные устройства,
предназначенные для аккумуляторов
этого типа. Запрещается использовать
для этой цели зарядно-разрядные
устройства, предназначенные для
никель-кадмиевых или никель­металлогидридных аккумуляторов.
Не допускается повреждение
наружной обшивки литий-полимерных
аккумуляторов. Необходимо следить
за тем, чтобы острые предметы,
такие как ножи, инструменты, кромки
углеродного волокна или т. п. не могли
повредить аккумулятор. Необходимо
следить за тем, чтобы аккумулятор
не был повреждён в результате
падания, удара, деформации или т.

п. Использование поврежденных
ячеек не допускается. Если при
визуальном контроле обнаруживается
деформация, повреждения ячейки или
т. п. дальнейшая эксплуатация ячейки
не допускается. Перед включением
приёмника или регулятора скорости
следует включить передатчик.
Если этого не сделать, приёмник
может принять сигналы помех, дать
полный газ и повредить модель. При
выключении действовать в обратном
порядке. Вначале выключить
приёмник и регуляторы скорости, а
затем передатчик. Не допускается
совместное использование
разных типов батарей или новых
и использованных батарей. Не
разрешается перекрывать вентилятор
или вентиляционные щели изделия.
Необходимо обеспечить хорошую
циркуляцию воздуха вокруг изделия.
Все части оборудования должны
быть надёжно присоединены. В
случае ослабления соединений в
результате вибрации возможна
утрата контроля над моделью.
Изготовитель не несёт ответственности
за ущерб, причинённый вследствие
несоблюдения указаний по
безопасности и предостережений.
Используйте только оригинальные
запасные части.

Român

Nu este jucărie. Neadecvat pentru copii
sub 14 ani. Nu lăsaţi produsul la îndemâ

-

na copiilor mici. Respectaţi obligatoriu
următoarele indicaţii. Nerespectarea
poate deteriora produsul şi poate exclude
garanţia. Nerespectarea acestor indicaţii

poate avea drept urmare daune mate-

riale, vătămări corporale şi răniri foarte
grave! Nu lăsaţi produsul nesupraveg­heat, cât mp este aprins, în funcţiune
sau conectat la reţeaua electrică. În
cazul defectării se poate produce foc în
produs sau în împrejurimile lui. Evitaţi
cuplarea greşită sau polarizarea incorectă
a produsului. Toate cablurile şi legăturile
trebuie să e izolate corespunzător.

Scurtcircuitele pot deteriora produsul.
Acest produs sau alte componente

electronice nu trebuie să intre niciodată
în contact cu apă, ulei, carburanţi sau
alte lichide conductoare electric, indcă
acestea pot conţine minerale care pot

coroda circuitele electrice. La contact

cu asemenea substanţe trebuie să opriţi
imediat funcţionarea şi să uscaţi produsul
cu atenţie. Când nu ulizaţi produsul,
scoateţi întotdeauna acumulatoru din
produs, respecv decuplaţi produsul
de la reţea. Evitaţi scurtcircuitarea,
supraîncărcarea sau polarizarea greşită

a acumulatorului sau a unor celule.
Aceasta poate genera incendiu sau

explozie. Nu deschideţi niciodată un

acumulator, o baterie sau celulele

individuale. Încărcaţi acumulatorul doar
sub supraveghere. Plasaţi acumula­torul în mpul încărcării pe o suprafaţă
neinamabilă şi termorezistentă. Nu
depozitaţi în apropierea acumulatorului
obiecte uşor inamabile. În niciun caz
nu depăşiţi curentul maxim de încărcare/
descărcare recomandat de către. În
niciun caz nu descărcaţi excesiv un

acumulator NiMH/Po. Acumulatorul

nu poate intra în contact cu foc, apă,
sau alte lichide. Încărcaţi produsul doar
într-o încăpere uscată. Pentru încărcarea
acumulatoarelor LiPo folosiţi doar
încărcătoare/descărcătoare specicate
pentru acestea. Nu ulizaţi încărcătoare/
descărcătoare NiCd/NiMH. Carcasa
exterioară a acumulatoarelor LiPo nu
trebuie deteriorată. Fiţi atenţi că obiecte

ca de exemplu: cuţite, scule, margini de
bră de cărbune sau asemănătoare pot
să deterioreze acumulatorul. Atenţie
ca acumulatorul să nu e deteriorat
prin cădere, lovire, îndoire sau în mod
asemănător. Celulele deteriorate nu mai
trebuie folosite. Dacă celulele prezintă
deformări, deteriorări vizibile sau altele
similare, nu mai trebuie ulizate. Porniţi
întotdeauna mai întâi emiţătorul înaintea
pornirii receptorului şi a controlului
de viteză. Receptorul ar putea recepta
semnale eronate, ar accelera la viteză
maximă şi ar deteriora modelul. La oprire
respectaţi ordinea inversă. Opriţi mai
întâi receptorul şi controlul de viteză,
apoi emiţătorul. Nu folosiţi împreună
puri diferite de baterii sau baterii noi şi
uzate. Nu blocaţi niciodată venlatorul
sau gurile de venlaţie ale produsului.
Asiguraţi circulaţia bună a aerului în jurul
produsului. Conectaţi cu atenţie toate
componentele echipamentului. Dacă
legăturile sunt slăbite din cauza vibraţiei,
puteţi scăpa modelul de sub control.
Producătorul nu răspunde pentru
daunele apărute în urma nerespectării
indicaţiilor şi atenţionărilor de securitate.
Ulizaţi doar piese de schimb originale.

Português

Nenhum brinquedo. Não apropriado

para crianças com menos de 14 anos.

Mantenha o produto fora do alcance de

crianças pequenas. Preste muita atenção
às seguintes indicações, visto poderem
destruir o produto e anular a garana. A
não observância destas indicações pode

causar danos materiais e pessoais assim
como ferimentos graves! Mantenha o
produto sob vigilância sempre que este

esver ligado, a funcionar ou ligado a

uma fonte de corrente. Uma avaria po­derá causar um incêndio no produto ou

nas imediações. Evite conexões erradas

ou polaridade inversa do produto. Todos

os cabos e conexões têm de estar bem

isolados. Curto-circuitos podem em
certas circunstâncias destruir o produto.

Este produto ou outros componentes
electrónicos nunca devem entrar em
contacto com água, óleo, combusveis
ou outros líquidos condutores de

electricidade, visto estes poderem conter
minerais, os quais corroem circuitos

de conexão electrónicos. Em caso de

contacto com estes materiais, interrompa

imediatamente a ulização do produto
e deixe-o secar cuidadosamente. Rere

sempre o acumulador do produto ou
desligue o produto da fonte de energia,

sempre que o produto não esver a ser
ulizado. Evite curto-circuitos, sobre-

carregamento e polaridade inversa do
acumulador ou células simples. Tal pode

causar um incêndio ou explosão. Nunca

abra um acumulador, uma bateria ou cé-

lulas simples. Só carregue o acumulador

sob vigilância. Durante o carregamento
o acumulador tem de estar sobre

uma base não inamável, resistente

ao calor. Além disso, não se podem

encontrar perto do acumulador objectos
inamáveis ou de fácil combustão.
Nunca exceda a corrente máxima de
carga/descarga recomendada pela. Em

nenhuma circunstância o acumulador
NiMH/LiPO deve ser completamente
descarregado. O acumulador nunca
deve entrar em contacto com fogo,

água ou outros líquidos. Proceder ao
carregamento só em locais secos. Ulize

para o carregamento de acumuladores

LiPo só carregadores e descarregado­res que foram especicados para este
po de acumuladores. Em nenhuma
circunstância ulize carregadores ou
descarregadores especicados para acu-

WARNHINWEISE WARNING NOTES MISE EN GARDE

CONSEJOS DE

SEGURIDAD

AVVERTENZE

35

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

muladores NiCd/NiMH. O revesmento
exterior do acumulador LiPo não pode
ser danicado. Tome, por isso, especial
atenção para que objectos ponagudos

como facas, ferramentas, bordas de

bra de carvão ou similares não possam
danicar o acumulador. Preste especial
atenção para que o acumulador não seja
danicado por queda, pancada, exão ou
acções semelhantes. Células danicadas
não podem ser novamente ulizadas. Se
as células apresentarem deformações,
danos ópcos ou sinais semelhantes, não
as volte a ulizar. Ligue sempre primeiro

o seu emissor antes de ligar o receptor
ou o controlador de velocidade. O recep­tor poderia interceptar sinais parasitas,

acelerar ao máximo e danicar o seu

modelo. Para desligar siga a sequência
inversa. Desligue primeiro o receptor e

controlador de velocidade e só depois
desligue o emissor. Não ulize diferentes
pos de baterias nem baterias usadas
juntamente com baterias novas. Nunca
bloqueie o venlador nem as fendas de
refrigeração do produto. Assegure-se de
uma boa circulação de ar em volta do

produto. Conecte sempre cuidadosa-

mente todas as peças do equipamento.
Se as conexões se soltarem através de
vibrações, pode perder o controlo sobre

o modelo. O fabricante não pode ser
responsabilizado por danos causados

pela não observância das instruções de
segurança e das advertências. Ulize só
peças sobresselentes originais.

Język polski

To nie jest zabawka. Nie nadaje się
dla dzieci poniżej 14 roku życia Strzec
należy produktu przed małymi dziećmi
i nie przechowywać go w zasięgu ich
rąk. Przestrzegać koniecznie podanych
wskazówek, brak ich przestrzegania
doprowadzić może do zniszcze

-

nia produktu i wygaśnięcia prawa
gwarancyjnego. Nieprzestrzeganie
tych wskazówek doprowadzić może
do szkód materialnych, rzeczowych,
szkód zdrowotnych i obrażeń ciała. Nie
pozostawiać produktu bez nadzoru w
stanie jego włączenia, eksploatacji lub
połączenia ze źródłem prądu elektryczne­go. W przypadku uszkodzenia dojść może
do zapalenia produktu lub elementów
jego otoczenia. Unikać należy nieod­powiedniego podłączenia lub zmiany
biegunów produktu. Wszystkie kable
i połączenia muszą być odpowiednio
izolowane. Zwarcia mogą w pewnych
okolicznościach doprowadzić do zniszcze­nia produktu. Unikać należy zetknięcia
się produktu lub jego poszczególnych
zespołów elektronicznych z wodą,
olejem, paliwem silnikowym lub innymi
płynami przewodzącymi prąd elektryczny,
ponieważ ciecze te zawierać mogą
minerały będące przyczyną korodowania
elektronicznych układów przełączających.
W przypadku zetknięcia się z tymi sub­stancjami należy natychmiast przerwać
eksploatację urządzenia, a następnie
doprowadzić do całkowitego wyschnięcia
produktu. W przypadku, gdy produkt
nie jest używany, należy z niego wyjąć
akumulator lub odłączyć urządzenie
od źródła prądu elektrycznego. Unikać
należy zwarć, przeładowań i zmian bie­gunów akumulatora lub poszczególnych
komórek akumulatorowych. Prowadzić to
może bowiem do powstania pożaru lub
eksplozji. Nie należy otwierać akumu­latora, baterii lub pojedynczej komórki
akumulatorowej. Akumulator ładowany
powinien być zawsze pod nadzorem. Po­dczas ładowania akumulator znajdować
się powinien na niepalnym i odpornym
na temperaturę podłożu. W pobliżu

akumulatora nie wolno umieszczać
żadnych palnych lub łatwozapalnych
materiałów i przedmiotów. W żadnych
okolicznościach nie wolno przekraczać
maksymalnego prądu ładowania /
prądu wyładowywania polecanego
przez rmę. W żadnym wypadku nie
wolno doprowadzać do stanu głębokiego
rozładowania akumulatorów NiMH/LiPo.
Akumulator nie może stykać się z takimi
czynnikami jak ogień i woda, a także z
innymi cieczami. Procedurę ładowania
przeprowadzać należy wyłącznie wsu

-

chych pomieszczeniach. Do ładowania
akumulatorów LiPo stosować należy
wyłącznie ładowarki i „rozładowarki“
(urządzenia rozładowujące) przezna­czone dla tego typu akumulatorów. Nie
należy stosować ładowarek i urządzeń
rozładowujących typu NiCd/NiMH.
Nie wolno dopuszczać do uszkodzenia
obudowy akumulatora LiPo. W związku
z tym koniecznie zwracać należy uwagę
na, by takie ostre przedmioty jak noże,
narzędzia, krawędzie włókien węglowych,
i inne tym podobne przedmioty nie
uszkodziły akumulatora. Zwracać należy
uwagę na to, by akumulator nie uległ
uszkodzeniu poprzez upadek z wysokości,
uderzenie/zderzenie, pogięcie lub
tym podobną czynność. Uszkodzone
komórki nie mogą być nadal używane. W
przypadku, gdy komórki wykazywać będą
zdeformowania, uszkodzenia optyczne i
tym podobne, należy je wymienić. Przed
włączaniem odbiornika lub regulatora
jazdy włączać należy najpierw nadajnik.
Odbiornik mógłby odbierać sygnały
zakłóceniowe (fałszywe), włączyć pełny
gaz uszkadzając tym samym Państwa
model. W przypadku wyłączania
zachowywać należy kolejność odwrotną.
Najpierw wyłączamy odbiornik i regulator
jazdy, następnie wyłączamy nadajnik.
Nie wolno jednocześnie używać baterii
różnych typów lub baterii nowych
z bateriami używanymi. Nie należy
blokować wentylatora lub szczelin
chłodzących produktu. Dbać należy o
wystarczającą cyrkulację powietrza wokół
produktu. Starannie podłączyć wszystkie
części wyposażenia. W przypadku,
gdy połączenia rozłączają się wskutek
wibracji, można utracić kontrolę nad
modelem. Producenta nie można winić
za szkody, które spowodowane zostały
w wyniku nieprzestrzegania wskazówek
bezpieczeństwa i ostrzeżeń. Używać
należy wyłącznie oryginalnych części
zamiennych.

Norsk

Intet leketøy. Ikke egnet for barn

under 14 år. Produktet må oppbevares

ulgjengelig for småbarn. Ta hensyn l

følgende anvisninger, da de kan ødelegge

produktet og utelukke garanen. Hvis

anvisningene ikke følges, kan det føre

l alvorlige material- og personskader!

Forlat aldri produktet uten oppsikt mens

det er slå på, i dri eller er koblet l en

strømkilde. Hvis det oppstår en defekt

kunne denne see produktet eller om

­givelsen i brann. Unngå feil forbindelse
eller å forbinde produktet med feil

polslling. Alle kabler og forbindelser

må være godt isolert. Kortslutninger
kan eventuelt ødelegge produktet.

Dee produktet eller andre elektroniske

komponenter må aldri komme i berøring

med vann, olje, drivstoer eller andre

elektrisk ledende væsker, da disse kan
inneholde mineraler som korroderer de
elektroniske kretsene. Ved kontakt med
disse stoene må drien stoppes om­gående og produktet må tørkes grundig.

Ta alld baeriet ut av produktet eller

koble produktet fra strømkilden, hvis pro-

duktet ikke er i bruk. Unngå kortslutning,

overbelasng og å bruke baeriet eller
enkelte celler med feil polslling. Dee
kan føre l brann eller eksplosjon. Aldri
åpne en akkumulator, et baeri eller
enkelte celler. Baeriet må lades opp

under oppsikt. Under oppladning må
baeriet benne seg på et ikke brenn­bart, varmebestandig underlag. Dessuten

må det ikke benne seg brennbare eller
le antennelige gjenstander i nærheten
av baeriet. Den maksimale ladnings-/

utladningsstrømmen som blir anbefalt

av må ikke overskrides. Et NiMH/LiPo­baeri må ikke under noen omstendi­gheter utlades fullstendig! Baeriet må

ikke komme i berøring med ild, vann eller

andre væsker. Uør oppladning kun i
tørre rom. Bruk for LiPo-baerier kun

ladnings-/utladningsapparater som er

spesisert for denne baeritypen. Bruk

aldri ladnings-/utladningsapparater som

er spesisert for NiCd/NiMH-baerier.
LiPo baeriets utside må ikke skades.

Vær derfor særdeles oppmerksom på at

skarpe gjenstander som kniver, verktøy,
karbonberkanter eller lignende ikke
skader baeriet. Pass på at baeriet ikke

blir skadet ved å la det falle ned, ved å slå

på det, bøye det eller lignende. Skadede

celler må ikke brukes lenger. Hvis cellene
viser tegn på skade, er deformert eller
lignende, skal de ikke brukes lenger.

Senderen må alld slås på først, før
moakeren eller hasghetsregulatoren
slås på. Moakeren kunne moa

interferenssignaler, gi full gass, og skade
modellen din. Når du slå av, må du bruke
den omvendte rekkefølgen. Slå først av

moaker og hasghetsregulator, dereer
slås senderen av. Ulike baerityper
eller nye og brukte baerier må ikke
benyes sammen. Dekk aldri l vien
eller produktets kjølekanaler. Sørg for en
god lusirkulasjon rundt om produktet.
Koble alle delene l utstyret omsorgsfullt

sammen. Hvis forbindelsene løsner seg

på grunn av vibrasjoner, kan du miste

kontrollen over modellen. Produsenten
er ikke ansvarlig for skader som oppstår
på grunn av at sikkerhetsanvisningene og
advarslene ikke følges. Bruk kun originale
reservedeler.

Nederlandse

Geen speelgoed. Niet geschikt voor kin

-

deren onder 14 jaar. Product buiten het

bereik van kinderen bewaren. Volg beslist

de navolgende instruces op, omdat

deze het product kunnen vernielen en uw

garane uitsluiten. Het niet naleven van
deze instruces kan materiële en perso­onlijke schade en zwaar persoonlijk letsel

veroorzaken! Laat het product nooit
zonder toezicht zolang het ingeschakeld,
in gebruik of met een stroombron is
verbonden. In het geval van een defect
kan dit tot brand aan het apparaat en de

omgeving leiden. Vermijd het verkeerd

aansluiten of het aansluiten aan een
elektrische pool. Alle kabels en verbin-

dingen moeten goed zijn geïsoleerd.
Kortsluingen kunnen het product even-

tueel verwoesten. Dit product of andere
elektronische componenten mogen nooit

met water, olie, brandstoen of andere
elektrische geleidende vloeistoen in

aanraking komen, omdat deze mineralen

kunnen bevaen, die elektronische

circuits laten korrideren. In geval van

contact met deze stoen moet u onmid­dellijk de werkzaamheden stoppen en
het product zorgvuldig drogen. Haal aljd

de accu uit het product c.q. onderbreek
de stroomtoevoer, als het product niet

wordt gebruikt. Vermijd kortsluing,

overlading en het aansluiten van de accu

of afzonderlijke cellen aan een elek-

trische pool. Dit kan tot brand of explosie
leiden. Open nooit een accu, een baerij
of afzonderlijke cellen. Laad de accu
alleen onder toezicht. Tijdens het laden

moet de accu zich op een niet brandbare,

hiebestendige oppervlakte bevinden.

Bovendien mogen er zich geen brandbare
of licht ontvlambare voorwerpen in
de buurt van het product bevinden.
Overschrijd nooit de maximale laad-/ont­laadstroom, die door wordt aanbevolen.

Een NiMH/LiPo accu mag in geen geval

diep worden ontladen. De accu mag niet

met vuur, water of andere vloeistoen in

aanraking komen. Het laadproces alleen
in droge ruimtes uitvoeren. Gebruik voor
het laden van LiPo-accus alleen laad-/

ontlaadinrichngen, die voor dit type
accu worden gespeciceerd. Gebruik

in geen geval NiCd/NiMH laad-/ontlaa-

dinrichngen. De buitenhuid van de

LiPo accu mag niet worden beschadigd.
Let er dus beslist op, dat geen scherpe
voorwerpen zoals messen, gereedschap,

carbonkanten of dergelijke de accu

kunnen beschadigen. Let erop, dat de
accu niet door vallen, slagen, verbuigen
of dergelijke wordt beschadigd. Bescha­digde cellen mogen niet meer worden
gebruikt. Indien de cellen vervormingen,

opsche beschadigingen of dergelijke

vertonen, mogen deze niet meer worden

gebruikt. Schakel aljd eerst uw zender

in, voordat u de ontvanger of snelheids­regelaar inschakelt. De ontvanger zou
stoorsignalen op kunnen vangen, volgas

geven en uw model beschadigen. Bij het

uitschakelen houdt u de omgekeerde

volgorde aan. Eerst ontvanger en

snelheidsregelaar uitschakelen en dan

de zender uitschakelen. Er mogen geen
verschillende types baerijen of nieuwe
en gebruikte baerijen samen worden
gebruikt. Blokkeer nooit de venlator

of de luchtspleten van het product. Zorg

voor een goede luchtcirculae rond om

het product. Sluit alle onderdelen van de

uitrusng zorgvuldig aan. Indien de ver­bindingen door vibraes losraken, kunt u

de controle over het model verliezen. De
fabrikant kan niet verantwoordelijk wor­den gesteld voor schade, die ontstaan
door het niet-naleven van de veiligheids-

instruces en waarschuwingen. Gebruik

alleen originele onderdelen.

Lietuvos

Tai nėra žaislas. Nenka vaikams iki
14 metų. Laikykite gaminį vaikams
nepasiekiamoje vietoje. Prašom laikys
toliau pateikiamų nurodymų, priešingu
atveju - Jūsų gaminys gali suges ir Jūs
prarasite teisę į garanją. Nesilaikant šių
nurodymų, galima padary materialinės
ir asmeninės žalios bei rimtų kūno
sužeidimų. Niekada nepalikite gaminio
be priežiūros, kol jis yra įjungtas, naudo

-

jamas arba sujungtas su elektros šalniu.
Jei būtų defektų, dėl to gaminys gali
užsideg pats arba sukel gaisrą aplink.
Venkite nenkamų sujungimų arba polių
sumaišymo. Visi laidai ir sujungimai turi
bū gerai izoliuo. Dėl trumpo jungimo
gaminys gali suges. Ant šio gaminio arba
kitų elektronikos komponentų negali
patek vandens, tepalo, degalų arba
kitų elektrai laidžių skysčių, nes juose
gali bū mineralų, kurie gali suardy
elektros grandinę. Jei taip atsiktų, ne­delsiant išjunkite prietaisą ir jį kruopščiai
išdžiovinkite. Visada išimkite iš gaminio
bateriją arba išjunkite jį iš elektros nklo,
jei jo nebenaudojate. Venkite baterijos
ar atskirų jos elementų trumpų jungimų,
perkrovų ir polių sumaišymo. Dėl to
gali kil gaisras ar sprogimas. Niekada
neadarinėkite baterijos ar atskiro jos
elemento. Įkraunamų baterijų nepalikite

WARNHINWEISE WARNING NOTES MISE EN GARDE

CONSEJOS DE

SEGURIDAD

AVVERTENZE

36

be priežiūros. Įkrovimo metu baterija
turi bū ant nedegaus, atsparaus karščiui
pakloto. Be to ar baterijos neturi bū
jokių degių ar greitai užsiliepsnojančių
objektų. Užkrinkite, kad jokiomis
aplinkybėmis nebūtų viršijama maksimali
rekomenduojama įkrovimo/iškrovimo
srovė. Jokiu būdu negalima leis, kad
NiMH/LiPo baterija išsikrautų taip
smarkiai, kad pasiektų gilios iškrovos
tašką. Baterijos negali pasiek ugnis,
ant jos negali patek vandens ar kitų
skysčių. Įkraukite k sausose patalpose.
Naudokite k gamintojo nurodytus
įkroviklius/ iškroviklius, skirtus LiPo bate­rijoms. Niekada nenaudokite įkroviklių/
iškroviklių, skirtų NiCd/NiMH baterijoms!
LiPo baterijos išorė turi bū be jokių
pažeidimų. Todėl ypač saugokite, kad
jokie aštrūs daiktai, pvz. peiliai, įrankiai,
anglinio pluošto kraštai, nepažeistų bate­rijos. Ypač atkreipkite dėmesį, kad LiPo
baterija nebūtų pažeista numetus, su­trenkus, suspaudus ar panašiai. Pažeistų
elementų naudo nebegalima. Jei mato­si, kad elementas pažeistas, pasikeitė jo
forma ar panašiai, jo naudo nebegalima.
Visada pirmiau įjunkite siųstuvą, prieš
įjungdami imtuvą ar greičio reguliatorių.
Imtuvas gali sugau trukdžio signalus,
įjung didžiausią pagreitėjimą ir
sugadin Jūsų modelį. Kai išjungiate,
būnai darykite tai atvirkšne tvarka.
Pirmiausia išjunkite imtuvą ir greičio
reguliatorių, tada išjunkite siųstuvą.
Tuo pačiu metu nenaudokite skirngų
pų baterijų ir nemaišykite naudotų
su naujomis. Niekada neužblokuokite
gaminio venliatoriaus arba aušinimo
plyšių. Užkrinkite, kad aplink gaminį,
kai jis naudojamas, gerai cirkuliuotų
oras. Adžiai ir stropiai sujunkite visas
įrangos dalis. Jei dėl vibracijos kuri nors
dalis atsipalaiduos, galite praras savo
modelio kontrolę. Gamintojas negali bū
laikomas atsakingu už žalą, kuri atsirado,
nes buvo neatsižvelgiama į įspėjimus ir
nesilaikoma saugos nurodymų. Naudo­kite k originalias atsargines dalis.

Latvijā

Šī nav rotaļlieta. Nav piemērota bērniem,
kas jaunāki par 14 gadiem. Sargāt ierīci
no maziem bērniem. Obligā ievērojiet
tālāk sniegtos norādījumus, jo e var
sabojāt ierīci, un garanjas saisbas vairs
nebūs spēkā. Šo noteikumu neievērošana
var radīt materiālos zaudējumus un
nodarīt kaitējumu cilvēkiem, kā arī
kļūt par smagu traumu cēloni ! Nekad
neatstājiet ierīci bez uzraudzības, kad
tā ir ieslēgta, darbojas vai ir pievienota
strāvas avotam. Bojājuma gadījumā
ierīce vai tās apkārtne var aizdeg

-

es. Nepieļaujiet ierīces nepareizu
pieslēgšanu. Ievērojiet polaritā. Visiem
pieslēguma vadiem jābūt pienācīgi
izolēem. Noteiktu apstākļu ietekmē,
rodoes īssavienojumam, ierīce var kt
sabojāta. Šī ierīce, kā arī ci elektronis­kie komponen nekad nedrīkst nonākt
saskarē ar ūdeni, eļļām, degvielu vai
ciem elektrovadītspējīgiem šķidrumiem,
jo e var saturēt minerālvielas, kas var
radīt koroziju elektroniskajās komutācijas
shēmās. Nonākot saskarē ar šīm
vielām, nekavējoes jāpārtrauc ierīces
ekspluatācija, un ierīce rūpīgi jānožāvē.
Ikreiz izņemiet no savas ierīces bateriju
vai atvienojiet to no strāvas avota, kad tā
neek izmantota. Nepieļaujiet bateriju
vai atsevišķu šūnu īssavienojumus,
pārlādēšanu, kā arī apgrieztu polaritā.
Tas var kļūt par ugunsgrēka izcelšanās vai
eksplozijas iemeslu. Nekad neatveriet
akumulatorus, baterijas vai atsevišķas
to šūnas. Kad noek uzlāde, nekad
neatstājiet bateriju bez uzraudzības.

Uzlādes laikā baterijai jāatrodas uz
nedegoša, karstumizturīga paliktņa. Bate

-

rijas tuvumā nedrīkst atrases degoši vai
viegli uzliesmojoši priekšme. Nekādā
gadījumā nepārsniedziet rmas ieteikto
maksimālo uzlādes vai izlādes strāvu.
Nekādos apstākļos nedrīkst pieļaut
NiMH/LiPo bateriju pilnīgu izlādēšanos.
Baterija nedrīkst nonākt saskarē ar uguni,
ūdeni vai ciem šķidrumiem. Uzlādes
procesu drīkst veikt kai sausās telpās.
LiPo bateriju uzlādei izmantojiet kai
tādas uzlādes vai izlādes ierīces, kas
paredzētas šī veida baterijām. Nekādā
gadījumā neizmantojiet NiCd/NiMH
bateriju uzlādes vai izlādes ierīces. LiPo
bateriju ārējo apvalku nedrīkst sabojāt.
Obligā sekojiet, lai baterija nektu
sabojāta ar asiem priekšmeem, kā,
piem., nažiem, instrumenem, oglekļa
šķiedras malām vai tml. Sekojiet, lai
baterija nektu sabojāta nokrītot zemē,
trieciena vai deformācijas rezultātā
un tml. Bojātas šūnas vairs nedrīkst
izmantot. Ja šūnām konstatējama
deformācija, vizuāli saskatāmi bojājumi
vai tml., tās vairs nedrīkst izmantot.
Ikreiz pirms uztvērēja vai ātruma
regulatora ieslēgšanas vispirms ieslēdziet
savu raidītāju. Uztvērējs varētu uztvert
traucējumu signālus, uzdot pilnu gāzi un
sabojāt jūsu modeli. Izslēdzot vienmēr
ievērojiet apgrieztu secību. Vispirms
izslēdziet uztvērēju un ātruma regula­toru, kai pēc tam izslēdziet raidītāju.
Vienlaicīgi nedrīkst izmantot dažādu pu
baterijas vai jaunas un lietotas baterijas.
Nekad nenobloķējiet venlatoru vai
ierīces dzesēšanas spraugas. Rūpējiees
par pieekamu gaisa cirkulāciju ap
ierīci. Pieslēdziet visas iekārtas detaļas
rūpīgi. Ja kāda savienojuma vieta
vibrācijas rezultātā kļūs vaļīga, jūs varat
zaudēt kontroli pār modeli. Ražotājs
nav atbildīgs par zaudējumiem, kas
radušies, neievērojot drošības tehnikas
noteikumus un brīdinājuma norādījumus.
Izmantojiet kai oriģinālās rezerves daļas.

Български
Това не е играчка. Не е подходящо

за деца под 14 години. Съхранявайте
продукта на места, недостъпни за
малки деца. Спазвайте непременно
следните указания, защото в противен
случай продуктът може да се повреди
и гаранцията да отпадне. Неспазването
на указанията може да доведе до
материални и човешки щети и до
тежки наранявания! Не оставяйте
никога продукта без наблюдение,
докато той е включен в електрическата
мрежа, докато работи или е под
напрежение. В случай на дефект, това
може да доведе до възпламеняване
на продукта или неговата околност.
Избягвайте погрешното свързване или
размяната на полюсите на продукта.
Всички кабели и свръзки трябва
да бъдат добре изолирани. Късото
съединение може в някои случаи
да повреди продукта. Този продукт
или други електрически компоненти
не трябва никога да влизат в досег
с вода, масло, горива или други
електропроводими течности, тъй
като те могат да съдържат минерали,
които са в състояние да корозират
интегралните схеми. При контакт
с такива вещества незабавно
преустановете работа и внимателно
подсушете уреда. Изваждайте
акумулаторните батерии от продукта
и го изключвайте от източника на
ток винаги когато той не се използва.
Избягвайте късите съединения,
презареждането и разменянето на
полюси на акумулаторите или на

отделните клетки. Това може да
доведе до възникване на пожар
или до експлозия. Не отваряйте
акумулатора, батерия или отделна
акумулаторна клетка. Зареждайте
винаги акумулаторните батерии
под наблюдение. По време на
зареждането батериите трябва да
се разполагат върху огнеупорна и
топлоустойчива подложка. Освен
това около мястото на зареждане
не трябва да има лесно запалими
предмети. При никакви обстоятелства
не надвишавайте максимално
допустимия ток при зареждане и
разреждане на батериите, препоръчан
от. При никакви обстоятелства не
допускайте пълно изтощаване на
никел-метал-хидридните батерии
/ литий-полимерните батерии.
Батериите не трябва да влизат в досег
с огън, вода или други течности.
Процесът на зареждане да се
извършва само в сухи помещения.
За зареждане на литий-полимерни
батерии да се използват само
зареждащи/разреждащи уреди,
които са предназначени за този тип
акумулаторни батерии. В никакъв
случай не използвайте уреди за
зареждане на никел-кадмиеви
или никел-метал-хидридни
батерии. Външният слой на
литий-полимерните батерии не
трябва да се поврежда. Затова
внимавайте остри предмети като
нож, инструменти, въглеродни влакна
или други подобни да не повредят
повърхността на акумулаторните
батерии. Пазете акумулаторната
батерия от падане, удар, огъване и
подобни. Не трябва да се използват
повредени акумулаторни клетки. Ако
се установи промяна на формата,
видими изменения или подобни
отклонения, клетките не трябва да
бъдат използвани. Включвайте винаги
най-напред Вашия предавател преди
да включите Вашия приемник или
разпределител. Получателят може
да улови сигнали със смущения, да
даде пълна газ и да повреди своя
модел. При изключване съблюдавайте
обратния ред. Изключете първо
приемника и разпределителя, а
след това и предавателя. Не трябва
да се използват едновременно
батерии от различен тип, а също и
да се смесват нови и употребявани
батерии. Не блокирайте никога
вентилатора или отвора на охладителя
на продукта. Погрижете се да има
добра циркулация на въздух около
продукта. Свържете внимателно
всички части от оборудването. Ако
връзките се разхлабят от вибрации,
е възможно да загубите контрола
върху модела. Производителят не
носи отговорност за щети, причинени
в резултат от неспазването на
указанията за безопасна експлоатация
и предупрежденията. Използвайте
само оригинални резервни части.

Danske

Ikke legetøj. Ikke egnet for børn under

14 år. Opbevar produktet uden for små

børns rækkevidde. Overhold ubenget
de følgende henvisninger, da dee kan

ødelægge Deres produkt og udelukke

garanydelser. Ved manglende overhol

-

delse af disse henvisninger kan der opstå

svære skader på ng og personer! Lad
aldrig produktet være uden opsyn, så
længe det er lsluet, i dri eller forbun­det l en strømforsyningskilde. I lfælde
af en defekt kunne dee forårsage brand

på produktet eller dets omgivelse. Undgå

forkert lslutning eller omvendt polaritet

af produktet. Alle kabler og forbindelser
skal være godt isoleret. Kortslutnin

-

ger kan under visse omstændigheder

ødelægge produktet. Dee produkt eller

andre elektroniske komponenter må
aldrig komme i berøring med vand, olie,

drivstoer eller andre elektrisk ledende

væsker, da disse kan indeholde mine­ralier, der får de elektroniske strømkreds-

løb l at korrodere. Ved kontakt med
disse stoer skal De straks indslle drif­ten og omhyggeligt tørre produktet. Tag
ald akkumulatoren ud af Deres produkt

hhv. adskil produktet fra strømkilden,
hvis produktet ikke anvendes. Undgå
kortslutning, overopladning og omvendt
polaritet i akkumulatoren eller enkelte

celler. Dee kan føre l brandudvikling

eller eksplosion. Åbn aldrig en akkumu-

lator, et baeri eller enkelte celler. Oplad
kun akkumulatoren under opsyn. Under
opladningen skal akkumulatoren bende

sig på et ikke brændbart, varmebestan­digt underlag. Desuden må der ikke be-

nde sig brændbare eller let antændelige

genstande i nærheden af akkumulatoren.
Overskrid under ingen omstændigheder

den maksimale opladnings-/aadnings­strøm, der anbefales af. En NiMH/LiPo-

akkumulator må under ingen omstændig-

heder dybdeaades. Akkumulatoren må

ikke komme i berøring med ild, vand eller
andre væsker. Gennemfør kun opladni-

ngsprocessen i tørre rum. Anvend l

opladningen af LiPo-akkumulatorer kun

opladnings-/aadningsapparater, der er
speciceret l denne type akkumulator.

Anvend under ingen omstændigheder

NiCd/NiMH-opladnings-/aadningsappa­rater. LiPo-akkumulatorens yderklæd-

ninger må ikke beskadiges. Vær altså

ubenget opmærksom på, at der ikke er
skarpe genstande som knive, værktøjer,
kulberkanter eller lign., der kan beska-

dige akkumulatoren. Vær opmærksom
på, at akkumulatoren ikke bliver bes-

kadiget ved nedfald, slag, bøjning eller

lignende. Beskadigede celler må ikke
længere anvendes. Skulle cellerne udvise

deformeringer, opske beskadigelser

eller lignende, så må De ikke længere

anvende disse. Tænd ald først for Deres

sender, før De tænder for modtageren
eller kørselsregulatoren. Modtageren kan
opfange fejlsignaler, give fuld gas og bes­kadige Deres model. Ved slukning bedes
De overholde den omvendte rækkefølge.
Sluk først modtageren og kørselsregula-

toren, sluk dereer for senderen. Uéns
baerityper eller nye og brugte baerier

må ikke bruges sammen. Blokér aldrig

venlatoren eller produktets gæller.
Sørg for en god lucirkulaon omkring
produktet. Tilslut samtlige udstyrsdele
omhyggeligt. Hvis forbindelserne løsnes
pga. vibraoner, kan De miste kontrollen

over modellen. Producenten kan ikke
gøres ansvarlig for skader, der forårsages
som følge af manglende overholdelse
af sikkerhedshenvisninger. Anvend kun
originale reservedele.

Ees

Käesolev toode pole mänguasi. Ei sobi
alla 14 aastastele lastele. Ärge jätke

toodet väikeste laste käeulatusse. Järgige

ngimata järgnevaid juhendeid, vastasel
korral võib toode hävida ja garani ei
keh. Nende juhiste eiramine võib tekita

-

da asja- ja isikukahjusid ning põhjustada
raskeid vigastusi. Ärge jätke toodet ku­nagi järelvalveta, kui ta on sisse lülitatud,
töötab või on ühendatud vooluallikaga.
Juhuslik defekt võib põhjustada toote või
selle ümbruse sümise. Välge toote
ebaõiget ühendamist või polaarsust. Kõik
kaablid ja ühendused peavad olema häs

WARNHINWEISE WARNING NOTES MISE EN GARDE

CONSEJOS DE

SEGURIDAD

AVVERTENZE

37

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

isoleeritud, lühiühendused võivad toote
rikkuda. Käesolev toode või selle teised

elektroonilised komponendid ei tohi ku-

nagi kokku puutuda vee, õli, kütuste või
teiste elektrit juhvate vedelikega, kuna
need võivad sisaldada mineraale, mis
võivad põhjustada elektrooniliste lülitus-

ringide korrodeerumist. Nende ainetega

kokku puutudes peatage kohe töö ja

kuivatage toode hoolikalt. Kui te toodet

ei kasuta, eemaldage ala sellest aku või
lahutage ta vooluallikast. Välge akude
või üksikute akupurkide lühiühendust,
ülelaadimist ja ebaõiget polaarsust, See
võib põhjustada sümist või plahvatust.
Ärge kunagi avage akut, patareid või

üksikuid akupurke. Laadige akut vaid

järelevalve all. Laadimise ajaks asetage
aku miesüvale kuumakindlale alusele.
Akude läheduses ei tohi olla põlevaid ega
kergessüvaid esemeid. Ärge mie
mingil juhul ületage maksimaalset poolt
soovitatud laadimis/tühjendusvoolu.
Mie mingil juhul ärge laadige NiMH/

LiPo-akut Aku ei tohi kokku puutuda
tule, vee ega teiste vedelikega. Laadige
akut kuivades ruumides. Kasutage LiPo
akude laadimiseks ainult laadimis/tüh-

jendusseadmeid, mis on määratud just
sellele akutüübile. Ärge mie mingil juhul
kasutage NiCd/NiMH laadimis/tühjendus­seadmeid. LiPo-akude väliskih ei tohi
kahjustada. Jälgige tähelepanelikult, et

akut ei rikuks teravad esemed nt nuga,
tööriistad, süsinikkiu servad vm. Jälgige,

et aku ei saaks kahjustada kukkumise,
löögi, muljumise vm tõu. Kahjustatud
akupurke ei tohi enam kasutada. Kuju­muutuste või silmnähtavate vigastuste
korral ei tohi neid enam kasutada. Enne
vastuvõtja või sõidureguleerija sisselüli­tamist pange tööle saatja. Vastuvõtja
võib vastasel korral segavaid signaale
vastu võa, täisgaasi anda ning sellega
mudelit kahjustada. Väljalülitamisel
toimige vastupidises järjekorras. Esmalt
lülitage välja vastuvõtja ja sõiduregulaa­tor, siis saatja. Ärge kasutage üheskoos
eri tüüpi patareisid või uusi ja kasutatud

patareisid. Ärge kunagi blokeerige toote

venlaatorit ega jahutusavasid, tagage
toote ümber hea õhuvahetus. Kinnitage
hoolikalt kõik varustuse osad. Kui ühen­dused vibratsiooni tõu lah tulevad,
võite kaotada mudeli üle kontrolli.
Tootja ei vastuta kahjustuste eest, mis
on tekkinud ohutusjuhiste ja hoiatuste
eiramise tagajärjel. Kasutage üksnes

originaalvaruosi.

Suomi

Tämä ei ole lelu. Ei alle 14-vuoaiden
käyöön. Säilytä tuote lasten uloumat

-

tomissa. Huomioi seuraavat neuvot, sillä

muutoin tuote voi vioiua eikä takuu
kata huolimaomasta käytöstä aiheutu­neita vaurioita. Neuvojen noudaamaa
jääminen voi aiheuaa esinevahinkoja
tai vakavia henkilövahinkoja. Älä jätä tu­otea valvomaa silloin kun se on päällä,
käytössä tai kytkeynä verkkovirtaan.
Toimintahäiriön sauessa voivat tuote tai
sitä ympäröivät materiaalit syyä tuleen.
Vältä vääriä liitäntöjä ja vastanapaisuua.
Kaikkien johtojen ja liitäntöjen tulee olla
huolellises eristeyjä. Oikosulku voi
joissakin tapauksissa vioiaa laitea.

Tämä tuote tai muut elektroniset kompo-

nent eivät saa koskaan alstua vedelle,
öljylle, poloaineille tai muille sähköä
johtaville nesteille, koska niissä voi olla
mineraaleja, jotka voivat syövyää
virtapiirejä. Jos alstuminen kuitenkin
tapahtuu, sammuta laite väliömäs ja
kuivaa se huolellises. Kun laite ei ole
käytössä, irrota sen akku tai irrota tuote
verkkovirrasta. Vältä akun tai yksiäisten
kennojen oikosulkua, ylilataamista tai

vastanapaisuua. Tämä voi aiheuaa
tulipalon tai räjähdyksen. Älä koskaan
avaa akkua, paristoa tai yksiäisiä
kennoja. Lataa akkua vain valvonnan

alaisuudessa. Kun akkua ladataan, sen

tulee olla palamaomalla ja kuumuua
kestävällä alustalla. Palavat tai helpos
syyvät esineet tulee pitää erillään akus

-

ta. Älä koskaan ylitä korkeinta lataus- tai
purkuvirtaa, jonka on ilmoianut. NiMH/
LiPo-akku ei saa koskaan syväpurkautua.
Akku ei saa alstua tulelle eikä vedelle tai

muille nestemäisille aineille. Lataa akkua

vain kuivassa lassa. Käytä LiPo-akkujen
lataamiseen vain kyseiselle akkutyypille
tarkoiteuja lataus- ja purkulaieita. Älä
missään tapauksessa käytä NiCd/NiMH­lataus- tai purkulaieita. LiPo-akkujen
ulkokuori ei saa vahingoiua. Varo
eeivät terävät esineet kuten veitset,
työkalut, hiilikuituiset reunat tms. vahin­goita akkua. Varo eei akku vahingoitu
putoamisen, iskun, taiumisen tai muun
vastaavan seurauksena. Vahingoiuneita
kennoja ei saa käyää. Kennoja ei tule
käyää, jos niissä on näkyviä vaurioita
tai merkkejä vääntymisestä tai muista
vioista. Kytke aina ensin lähen päälle
ennen vastaanomen tai nopeussää­men päällekytkemistä. Vastaanon
voi siepata häiriösignaaleja, kiihdyää
auton täyteen nopeuteen ja vahingoiaa
laitea. Sammuaessasi laitea toimi
päinvastaisessa järjestyksessä. Sammuta
ensin vastaanon ja nopeussäädin, sien
vasta lähen. Älä käytä yhtäaikaa eri
paristotyyppejä tai uusia ja käyteyjä
paristoja samanaikaises. Älä tuki
tuoeen tuulenta tai jäähdytysripoja.
Huolehdi riiävästä ilmanvaihdosta
tuoeen ympärillä. Liitä kaikki laieiston
osat huolellises. Jos liitännät irtoavat
tärinän takia, voit meneää pienois­mallin hallinnan. Valmistajaa ei voi
saaaa vastuuseen vaurioista, jotka ovat
aiheutuneet turvaohjeiden ja varoitusten
noudaamaa jäämisestä. Käytä vain

alkuperäisiä varaosia.

WARNHINWEISE WARNING NOTES MISE EN GARDE

CONSEJOS DE

SEGURIDAD

AVVERTENZE

38

WEEE Hinweis:
Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über
Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen
nicht über den Hausmüll entsorgt werden darf. Dieses Produkt kann bei
einer vorgegebenen Sammelstelle abgegeben werden. Dies kann z.B. durch
Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer
autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elekt­ronikaltgeräten geschehen. Der unsachgemäße Umgang mit Altgeräten kann
aufgrund potentiell gefährlicher Stoffe, die häufig in Elektro- und Elektronik­Altgeräte enthalten sind, negative Auswirkungen auf die Umwelt und die
menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses
Produkts tragen außerdem Sie bei Ihrer Stadtverwaltung, dem öffentlich­rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung
von Elektro- oder Elektronik-Altgeräten oder Ihrer Müllabfuhr.

CE Hinweis:

Hiermit erklärt die LRP electronic GmbH, dass dieses Produkt den grundle­genden Anforderungen der europäischen Richtlinie 2014/30/EU erfüllt.
Dieser Artikel entspricht der der Richtlinie 1999/5/EC. Eine Konformitätserklä­rung finden Sie unter: http://www.LRP.cc/CE

Entsorgungshinweis:
Laut Batteriegesetz sind Sie zur Rückgabe von Altbatterien gesetzlich
verpflichtet. Altbatterien sind Sondermüll und müssen entsprechend entsorgt
werden. Die Entsorgung der Altbatterien über den Hausmüll ist gesetzlich
verboten. Schützen Sie mit uns unsere Natur vor umweltschädlichen
Belastungen und entsorgen Sie deshalb die Altbatterien nicht im Hausmüll,
sondern bringen Sie sie im entladenen Zustand zu einer geeigneten Sammel­stelle für Altbatterien.

Versicherungshinweis:
Eine Modellflug Haftpflichtversicherung für Modelle ist seit 2005 gesetzlich
vorgeschrieben. Sprechen Sie mit Ihrem Versicherungsbüro, ob dieses
Modell in Ihrer Haftpflicht eingeschlossen ist oder wenden Sie sich an den
Deutschen Modellfliegerverband www.dmfv.de.

WEEE notes:
This symbol indicates that this product is not to be disposed of with your
household waste, according to the WEEE Directive (2012/19/EU) and your
national law. This product should be handed over to a designated collection
point, e.g. on an authorised one-for-one basis when you buy a new similar
product, or to an authorised collection site for recycling waste electrical and
electronic equipment (EEE). Improper handling of this type of waste could
have a possible negative impact on the environment and human health due
to potentially hazardous substances that are generally associated with EEE.
At the same time, your cooperation in the correct disposal of this product
will contribute to the effective usage of natural resources. For more informa­tion about where you can drop off your waste equipment for recycling, ple­ase contact your local city office, waste authority, approved WEEE scheme
or your household waste disposal service.

CE notes:
Hereby, LRP electronic GmbH declares that this product is in compliance
with the essential requirements and other relevant provisions of the european
directive 2014/30/EU.
This item is in accordance with directive 1999/5/EC. For the declaration of

conformity visit: http://www.LRP.cc/CE

Battery disposal notes:
Batteries and accumulators used in this product are to be disposed of sepa­rately from your household waste. Batteries and accumulators must not be
disposed of as unsorted municipal waste. Users of batteries and accumu­lators must use the available collection framework for the return, recycling
and treatment of batteries and accumulators. Customer participation in the
collection and recycling of batteries and accumulators is important to minimi­se any potential effects of batteries and accumulators on the environment
and human health due to substances used in batteries and accumulators.

Insurance notes:
In some countries it is mandatory to have a special liability insurance if you
use a radiocontrolled helicopter or airplane. Be sure to check with your insu­rance if your liability insurance covers the use of a radio-controlled helicopter
or airplane before you use your model for the first time.

Avis WEEE:
Ce symbole indique que, selon la directive des équipements électriques et
électroniques (2012/19/EU) et la législation nationale, ce produit ne peut pas
être jeté dans les déchets ménagers. Ce produit doit être remis au centre de
recyclage prévu à cet effet. Il peut également être remis à un magasin l’or
d’un achat d’un produit similaire. L’utilisation incorrecte de vieux équipe­ments électriques ou électroniques peut engendrer des effets négatifs sur la
santé humaine et sur l’environnement. Pour tous renseignements supplé­mentaires concernant l’élimination correcte veuillez contacter le service de
recyclage de votre commune ou un centre agrée.

Avis CE:

Par la présente LRP electronic GmbH confirme que ce produit est conforme à
la directive européenne 2014/30/EU.
Cet article est conforme à la norme 1999/5/EC. Pour avoir information sur
conforme à la norme: http://www.LRP.cc/CE

Avis de recyclage:
Selon le règlement des déchets de batterie, vous êtes obligé de remettre vos
vieilles batteries à un endroit de recyclage prévu à cet effet. L’élimination des
batteries avec les déchets ménagers est interdite. Protégez votre environne­ment en donnant vos batteries usées à un centre de recyclage adapté.

Avis d’assurance:
Selon la loi de 2005 une assurance RC (responsabilité civile) pour avions
télécommandé est obligatoire. Veuillez contacter votre assurance avant
la première utilisation de votre avion ou hélicoptère pour garantir que les
possibles dégâts soient couverts.

Información RAEE:
Este símbolo indica que este producto no debe desecharse junto con las
basuras domésticas, de acuerdo a la Directiva (2012/19/EU) transpuesta por
el R.D.208/2005. Este producto debe entregarse en un punto de recogida
establecido p.e. punto limpio o punto de reciclaje. El manejo incorrecto de
este tipo de desechos podría tener un efecto negativo en el medio ambiente
y en la salud debido a las sustancias potencialmente peligrosas que están
asociadas a los desechos de aparatos eléctricos y electrónicos. Del mismo
modo, su cooperación para la correcta eliminación de este producto
contribuye a la conservación de los recursos naturales. Para una mayor

ALLGEMEINE

HINWEISE

GENERAL

NOTES

INFORMATION

GÉNÉRAL

INFORMACIÓN

ADICIONAL

INFORMAZIONI

GENERALI

39

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.

ALLGEMEINE

HINWEISE

GENERAL

NOTES

INFORMATION

GÉNÉRAL

INFORMACIÓN

ADICIONAL

INFORMAZIONI

GENERALI

información de donde puede entregar los desechos de este producto para
reciclaje, diríjase a las autoridades competentes o a los puntos de reciclaje
establecidos.

Aviso CE :
LRP electronic GmbH declara que este producto cumple con toda la normati­va de la directiva europea 2014/30/EU.
Este producto cumple la normativa 1999/5/EC. Para ver la delaración de
conformidad visite: http://www.LRP.cc/CE

Información para el vertido de baterías:
Las pilas y baterías utilizadas en este producto han de ser desechadas de
manera distinta a su basura doméstica. No se pueden verter en los conte­nedores de basura urbanos. Los usuarios de pilas y baterías deben utilizar
los servicios disponibles de recogida y reciclaje especificos. La participación
del usuario final en el procedimiento de recogida y reciclaje es fundamental
para minimizar cualquier efecto negativo que pilas y baterías pudieran tener
sobre el medio ambiente y la salud debido a las sustancias incluidas en las
mismas.

Información seguros Responsabilidad Civil:
En algunos países es obligatorio tener un seguro de Responsabilidad Civil
con la cobertura adecuada si se utilizan aviones o helicópteros radio control.
Compruebe con su aseguradora que dispone de la cobertura adecuada antes
de utilizar su modelo por primera vez.

Normativa RAEE:
Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti
domestici, come da direttiva RAEE (2012/19/EU) e da quanto previsto dalla
legge nazionale. Questo prodotto deve essere consegnato ad un centro di
raccolta abilitato, per esempio un centro che si occupi dello smaltimento
a fronte di un acquisto di un nuovo prodotto similare, oppure un centro di
raccolta autorizzato per il riciclo di apparecchiature elettriche ed elettroniche.
Uno smaltimento improprio di questo tipo di rifiuti può avere un impatto ne­gativo sull‘ambiente e sulla salute umana a causa di sostanze potenzialmente
pericolose che sono generalmente associate alle apparecchiature elettriche
ed elettroniche. Allo stesso tempo, la vostra collaborazione nel corretto smal­timento di questo prodotto contribuirà ad un utilizzo più responsabile delle
risorse naturali. Per maggiori informazioni sui centri di raccolta e smaltimento
autorizzati, contatta il tuo comune o l’ente che gestisce lo smaltimento dei
rifiuti autorizzato RAEE.

Normativa CE:
Con la presente, LRP electronic GmbH dichiara che questo prodotto è
conforme ai requisiti essenziali e ad altre disposizioni previste dalla direttiva
europea 2014/30/EU.
Questo prodotto è conforme alla direttiva 1999/5/EC. Per la dichiarazione di
conformità visita: http://www. LRP.cc/CE

Note sullo smaltimento delle Batterie:
Batterie ed accumulatori utilizzati in questo prodotto devono essere smaltiti
separatamente dai rifiuti domestici. Le batterie e gli accumulatori non devono
essere smaltiti come rifiuti urbani generici. Batterie e accumulatori devono
utilizzare l’apposita procedura e le strutture adibite al trattamento ed al ricic­laggio di batterie e accumulatori. La collaborazione da parte del consumatore,
alla raccolta ed al riciclaggio di batterie ed accumulatori, è importante per
ridurre al minimo l’impatto ambientale e alla salute umana, a causa delle
sostanze utilizzate nelle pile e negli accumulatori.

Note assicurative:
In alcuni paesi è obbligatorio avere un’assicurazione speciale per la respon­sabilità, se si utilizza un aereo e/o un elicottero radiocomandato. Accertatevi
con la vostra assicurazione che sia presente la copertura per la responsabilità
civile nel caso di utilizzo di un aereo e/o elicottero radiocomandato, prima di
far volare per la prima volta il vostro modello.

40

NOTIZEN NOTES NOTE NOTAS

APPUNTO

41

LRP electronic GmbH,
Hanfwiesenstraße 15,73614 Schorndorf, Deutschland

Technik + Service Hotline für D:
0900 577 4624 (0900 LRP GMBH)

(0,49eur/Minute aus dem deutschen Festnetz,
Mobilfunkpreise können abweichen)

Technik + Service Hotline für A:
0900 270 313

(0,73eur/Minute aus dem österreichischen
Festnetz,
Mobilfunkpreise können abweichen)

[email protected] www.LRP.cc

HA00094 © 2016 by LRP electronic GmbH

LRP GRAVIT DARK VISION 2.4GHZ F.H.S.S.
