Page 1
en
CIRCULATORS
TLC-TLCH SERIES
Operating manual
ru
ЦИРКУЛЯЦИОННЫЕ НАСОСЫ
СЕРИЯ TLC-TLCH
Инструкция по эксплуатации
sr
CIRKULATORI
SERIJE TLC-TLCH
Pogonsko uputstvo
uk
ЦИРКУЛЯЦІЙНІ НАСОСИ
СЕРІЙ TLC-TLCH
Інструкція з експлуатації
ar
cod. 001075058 rev. A ed. 11/2012
TLC - TLCH
Page 2
2
en-ru-sr-uk-ar
en

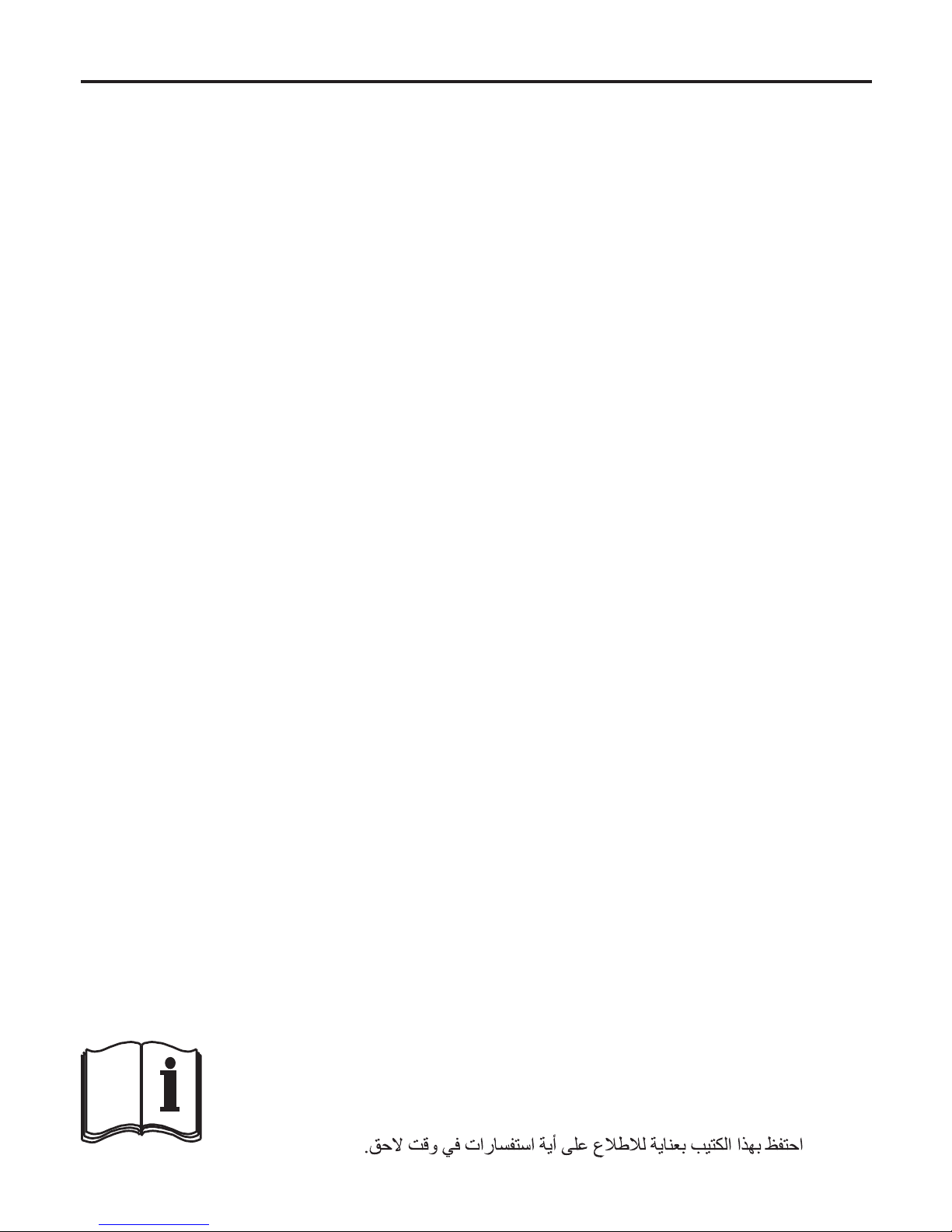

Keep this manual with care for future consultation
ru
Бережно хранить руководство для будущих консультаций
sr
Dobro čuvajte ovaj priručnik za buduće konzultiranje
uk
Збережіть цю інструкцію для подальшого використання
ar
Page 3
3
en-ru-sr-uk-ar

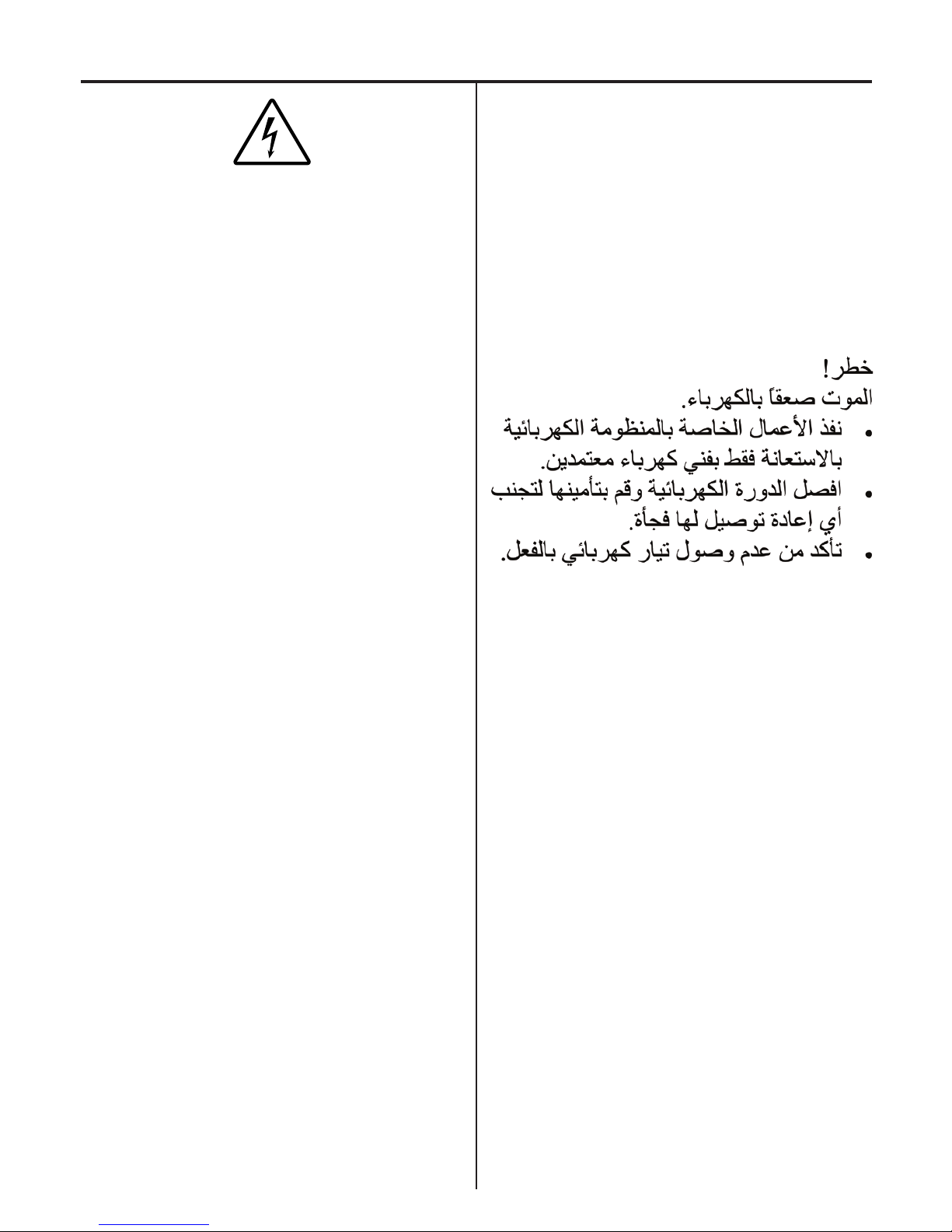

en DANGER!
Risk of electrocution.
• Have all electrical work carried out by
qualified electricians only.
• Disconnect the electrical circuit and
lock it to prevent accidental start-up.
• Check to make sure the power is turned
off.
ru ОПАСНОСТЬ
Смерть из-за поражения электрическимтоком.
• Работы на электрической системе разрешается выполнять только авторизованным
специалистам- электрикам.
• Обесточить электрическую цепь и предохранить от повторного включения.
• Убедиться в отсутствии напряжения.
sr OPASNOST!
Smrt od strujnog udara.
• Radove na elektrici sme da obavlja
samo ovlašćeni stručnjak.
• Isključiti dovod struje i osigurati protiv
ponovnog uključenja.
• Proveriti da nema električnog napona.
uk НЕБЕЗПЕКА!
Смертьвідураженняструмом.
• Роботи з електрикою дозволяється виконувати тільки уповноваженим електрикам.
• Відключіть постачання напруги та забезпечте неможливість її випадкового включення.
• Переконайтесь в відключенні напруги.
ar
Page 4
4
en-ru-sr-uk-ar

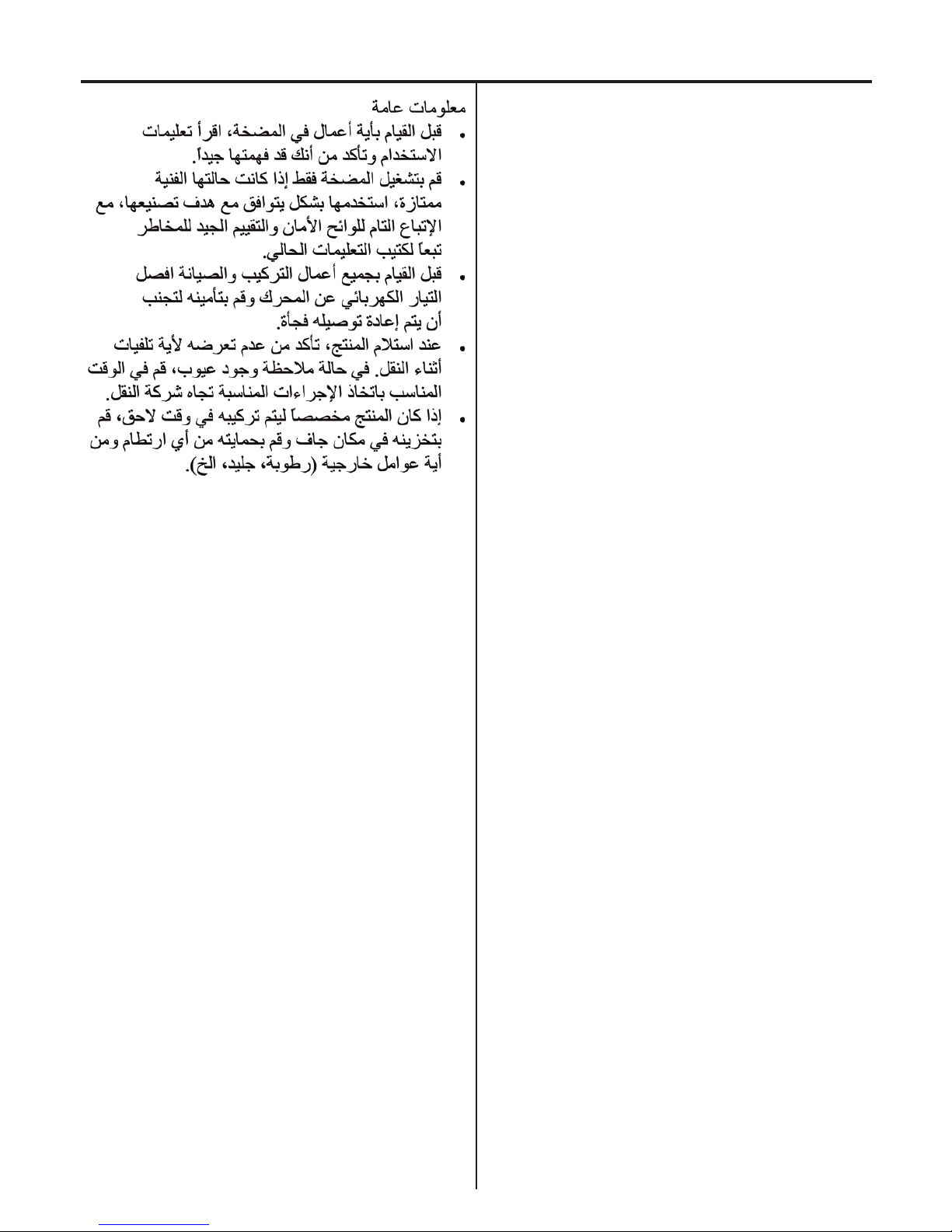

en GENERAL INFORMATION
• Read the operating instructions and
make sure you understand them before
working on the pump.
• Only operate the pump if it is in perfect
technical condition; only use it as intended, staying aware of safety and risks,
and adhering to the instructions in this
manual.
• Before carrying out any fitting or maintenance work, isolate the motor from
its supply voltage and safeguard it so
that it cannot be switched back on.
• Upon receipt of the material, make
sure it has not suffered damage during
transport. If any damage is found, take
action against the carrier in good time.
• If the material is planned to be installed
at a later stage, store it in a dry area
and protect it from impact and from
the weather (humidity, frost, etc.).
ru ОБЩАЯИНФОРМАЦИЯ
• Перед работами с насосом прочесть и понять инструкцию по эксплуатации.
• Насос разрешается эксплуатировать только
в безупречном техническом состоянии, с учетом правил техники безопасности и наличия
опасностей, соблюдая данную инструкцию по
эксплуатации.
• Перед всеми работами по монтажу и техническому обслуживанию обесточивать
двигатель и предохранять его от повторного включения.
• После получения материала необходимо
проверить, что он не пострадал во время
перевозки. При обнаружении дефекта следует принять необходимые меры, по отношению к грузоперевозчику.
• Если материал будет устанавливаться
позднее, хранить его в сухом помещении
и защитить от ударов и любого внешнего
воздействия (влажность, мороз и т. д.).
sr OPŠTE INFORMACIJE
• Pre korišćenja pumpe pročitati i razumeti pogonsko uputstvo.
• Pumpe koristiti samo ako su u besprekornom stanju, u svrhu u koje su namenjene, uz poštovanje bezbednosnih
napomena i svesni mogućih opasnosti,
te prema ovom uputstvu.
• Pre svih radova montaže i održavanja
isključiti električno napajanje i osigurati
protiv ponovnog uključenja.
• Kod prijema materijala, proverite da nije
pretrpio štetu za vreme transporta. U slučaju nalaženja nepravilnosti, poduzmite
odgovarajuće mere kod prevoznika.
• Ako nemate nameru odmah instalisati
materijal, spremite ga na suvo mesto
zaštićeno od mogućih udara i spoljašnjih utjecaja (vlage, leda i sl.)
uk ЗАГАЛЬНАІНФОРМАЦІЯ
• Перед початком роботи з насосом необхідно прочитати й зрозуміти інструкцію з експлуатації.
• Насос треба використовувати тільки в бездоганному робочому стані, а також відповідно призначенню, враховуючи безпеку та
можливі загрози, як вони викладені в даній
інструкції.
• Перед будь-якими роботами по монтажу та
технічному обслуговуванню відключіть від
навантаження мотор та забезпечте неможливість його випадкового підключення.
• Отримавши насос, необхідно перекона-Отримавши насос, необхідно переконатися, що він не був пошкоджений під час
перевезення. У разі пошкодження вантажу
слід вжити термінових заходів до перевізника.
• Якщо монтаж обладнання планується здійснити пізніше, треба захистити його від механічних пошкоджень та забезпечити його
зберігання в сухому приміщенні, захищеному від впливу факторів навколишнього
середовища (вологості, морозу тощо).
Page 5
5
en-ru-sr-uk-ar
ar
Page 6
6
en-ru-sr-uk-ar

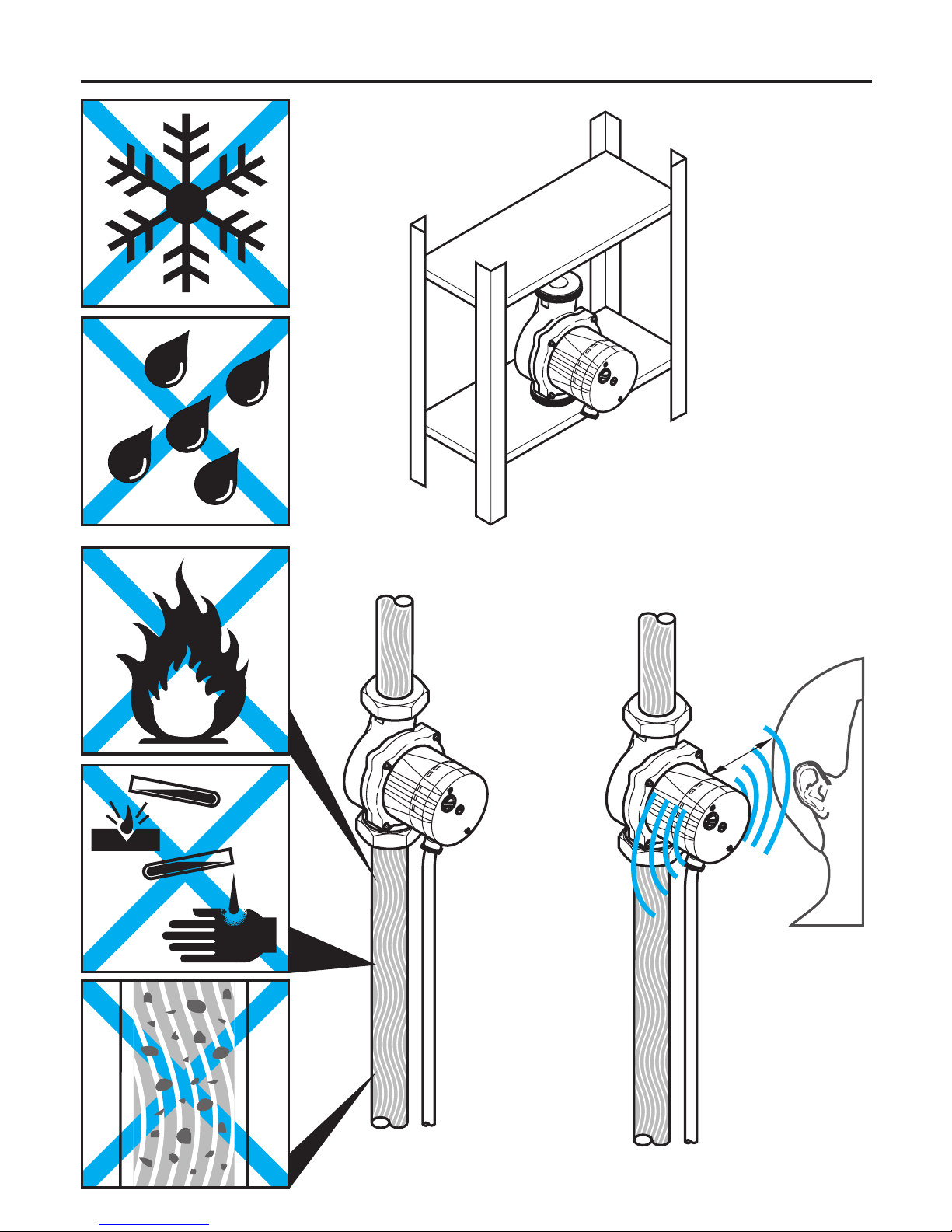

< 43 db(A)
1 m
Page 7
7
en-ru-sr-uk-ar

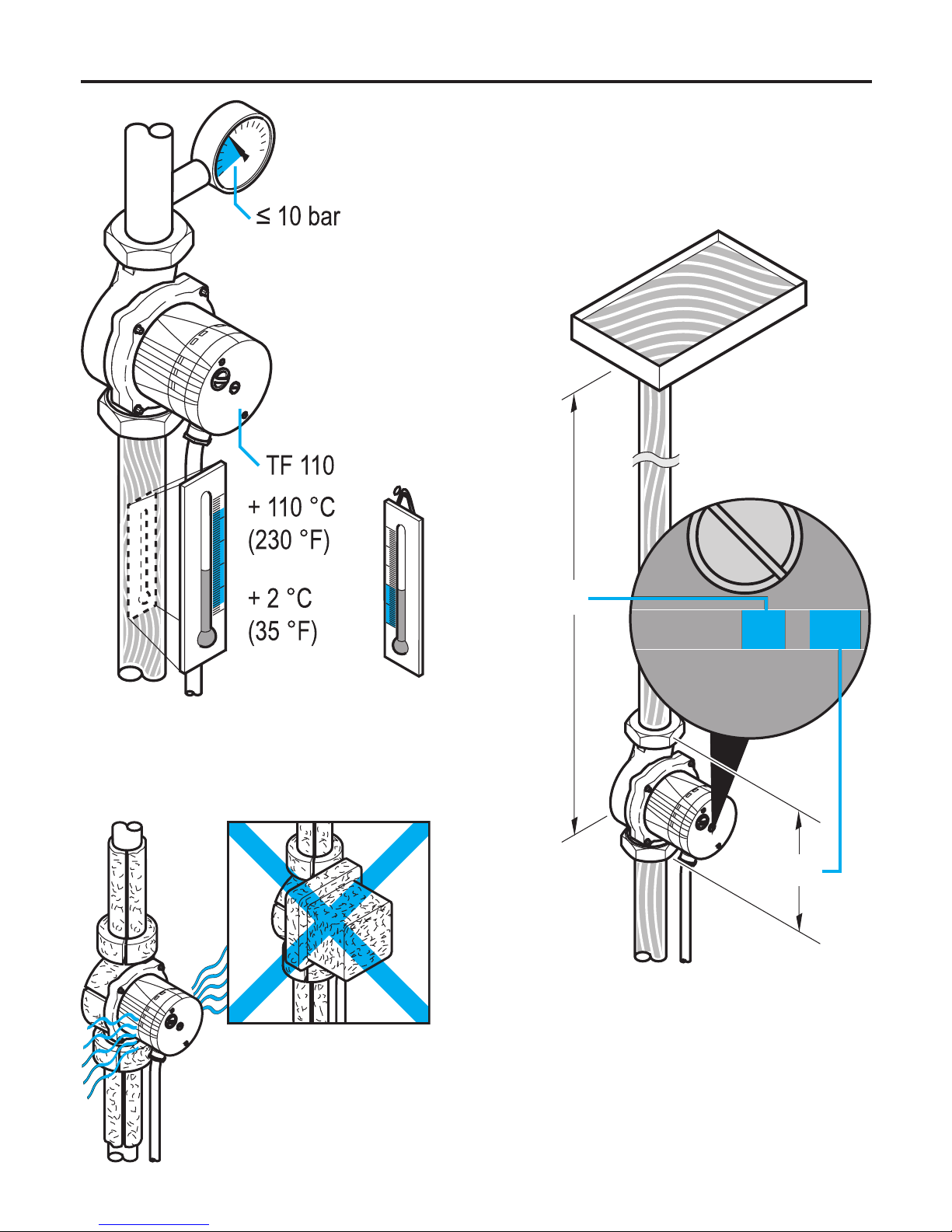

m
mm
TLC25 - 4 L
≤ 40° C
(≤ 104° F)
Page 8
8
en-ru-sr-uk-ar
Page 9
9
en-ru-sr-uk-ar

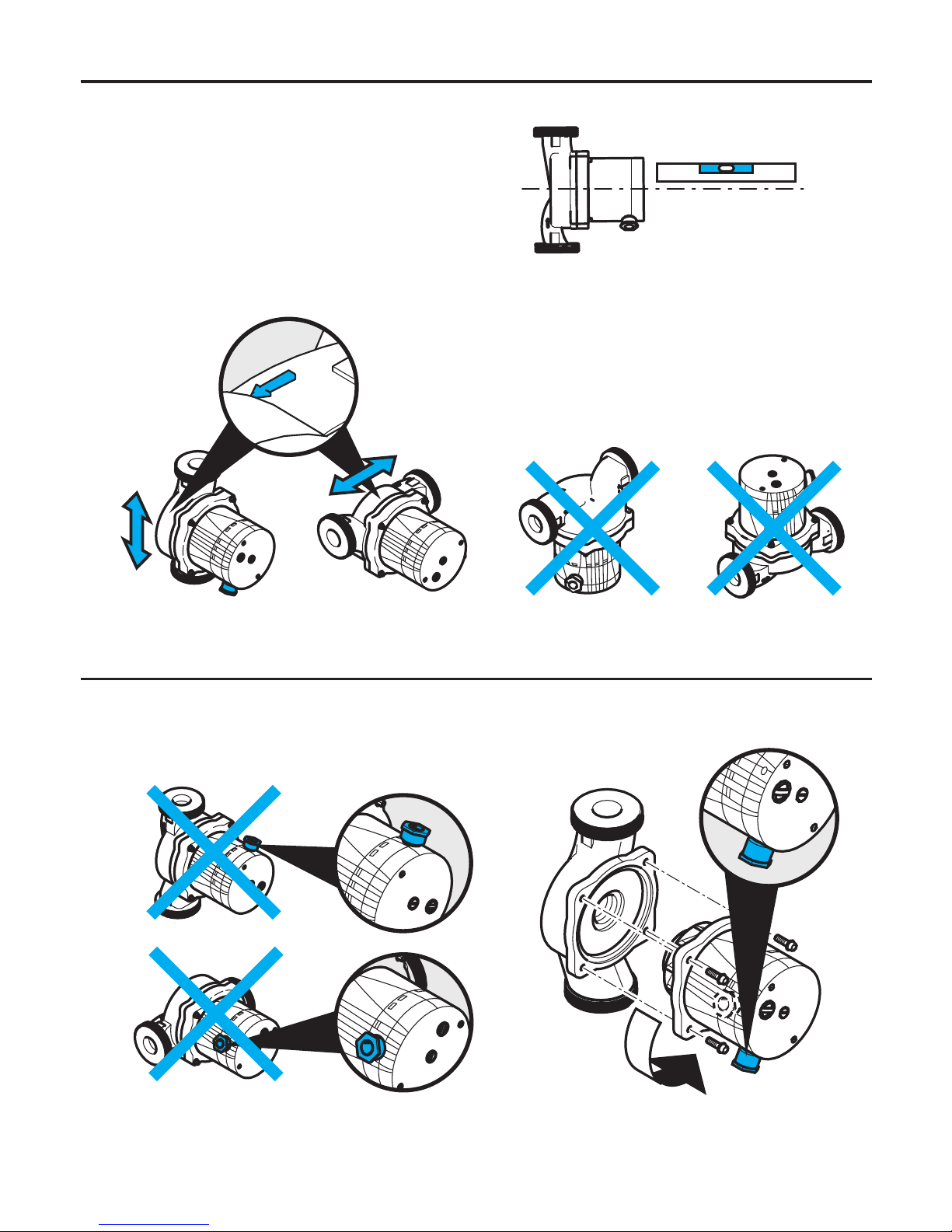

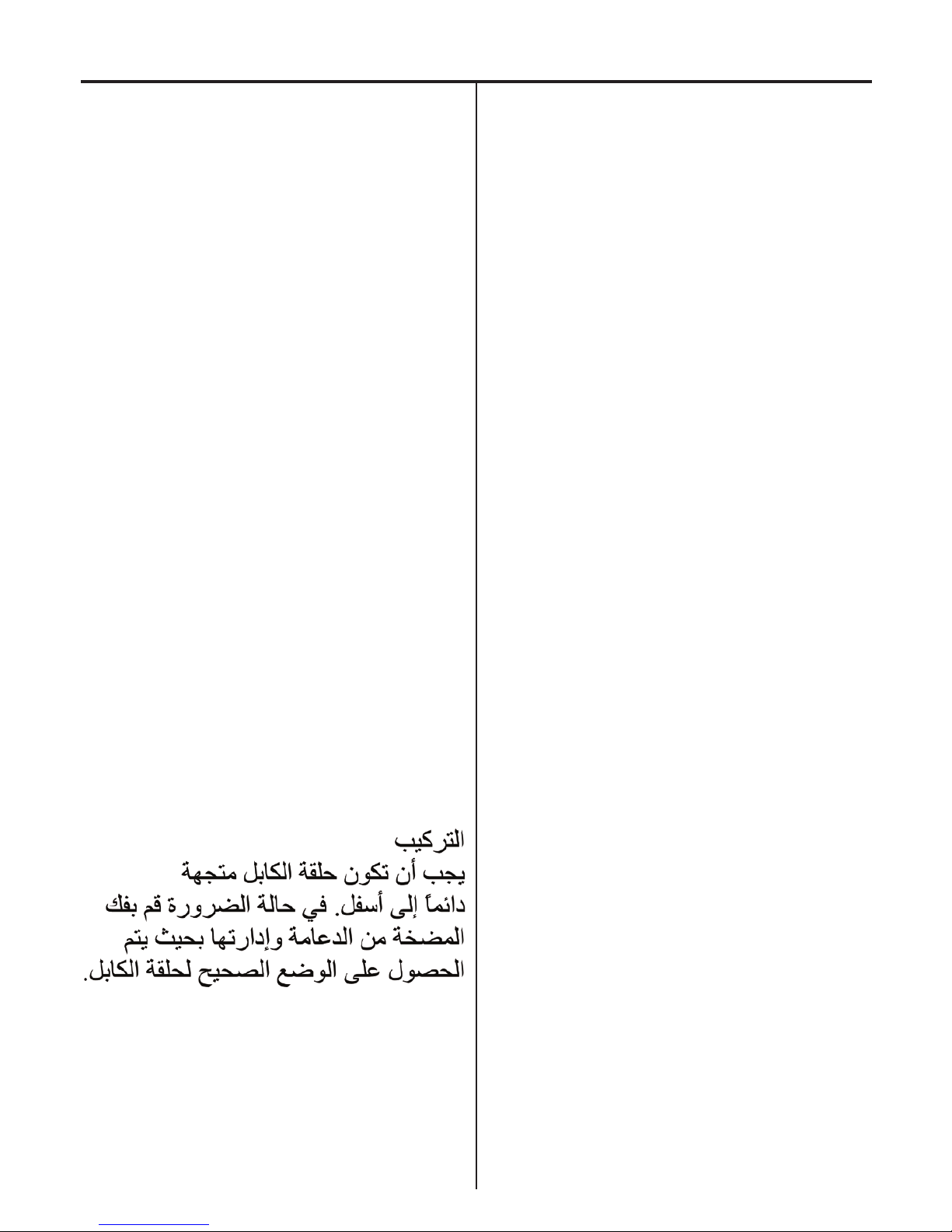

en ASSEMBLY
The cable grommet must always face
downwards. If necessary, unscrew the
pump from its support and turn it in order to correctly position the cable grommet.
ru МОНТАЖ
Держатель кабеля должен быть всегда обращен вниз. Если необходимо, следует отвинтить насос от основания или повернуть
его, для получения правильного положения
держателя кабеля.
sr MONTIRANJE
Držač kabela mora biti uvek okrenut prema dole. Po potrebi, odviti pumpu od
ležišta i okrenuti je kako bi držač kabela
bio na pravilnom položaju.
uk МОНТАЖ
Притискач кабелю завжди має бути розміщений в напрямку донизу. Якщо необхідно, відґвинтіть та зніміть насос з опорної конструкції,
після чого поверніть його так, щоб притискач
кабелю зайняв потрібне положення.
ar
Page 10
10
en-ru-sr-uk-ar

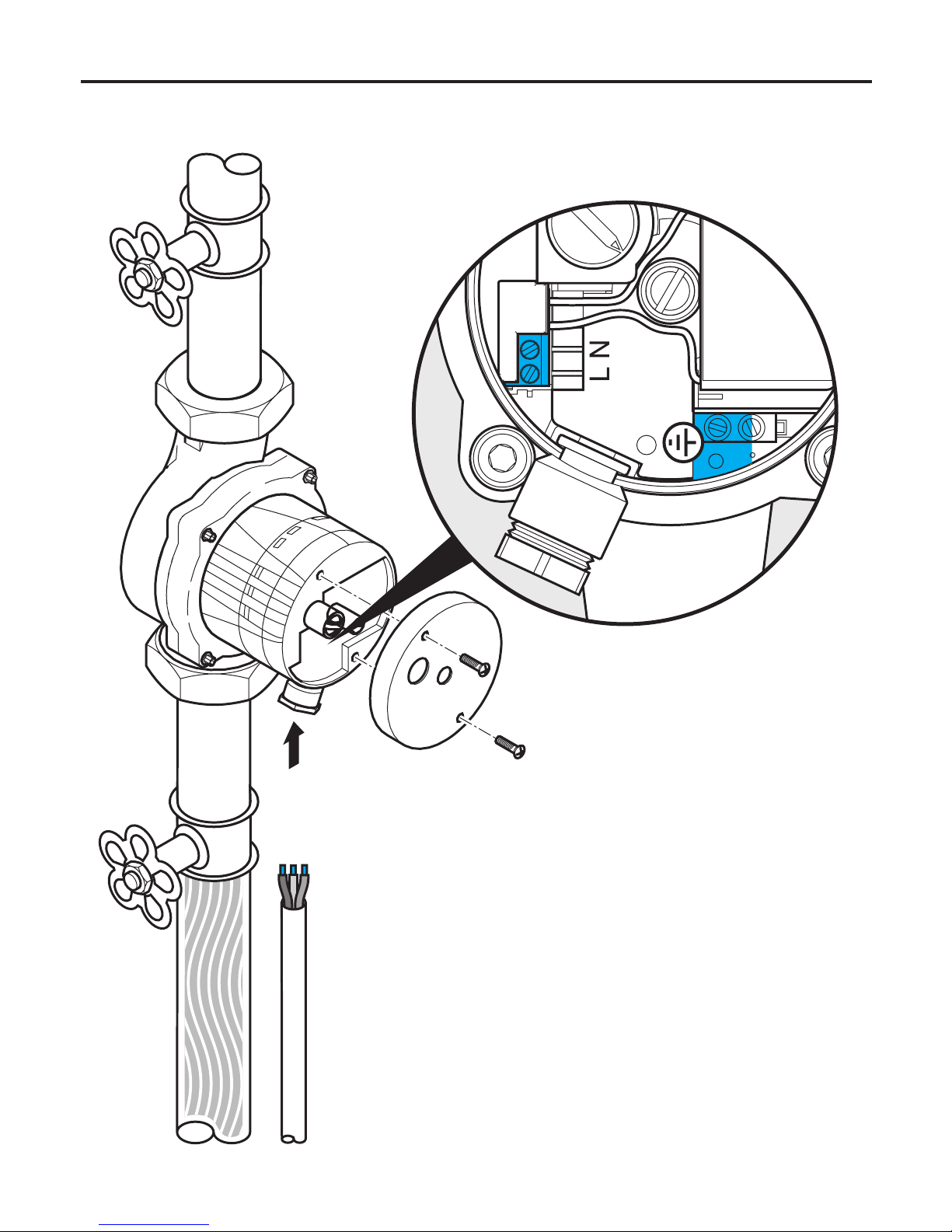

H05 ...
3 x 0,75 mm
2
> 95 °C (> 203 °F)

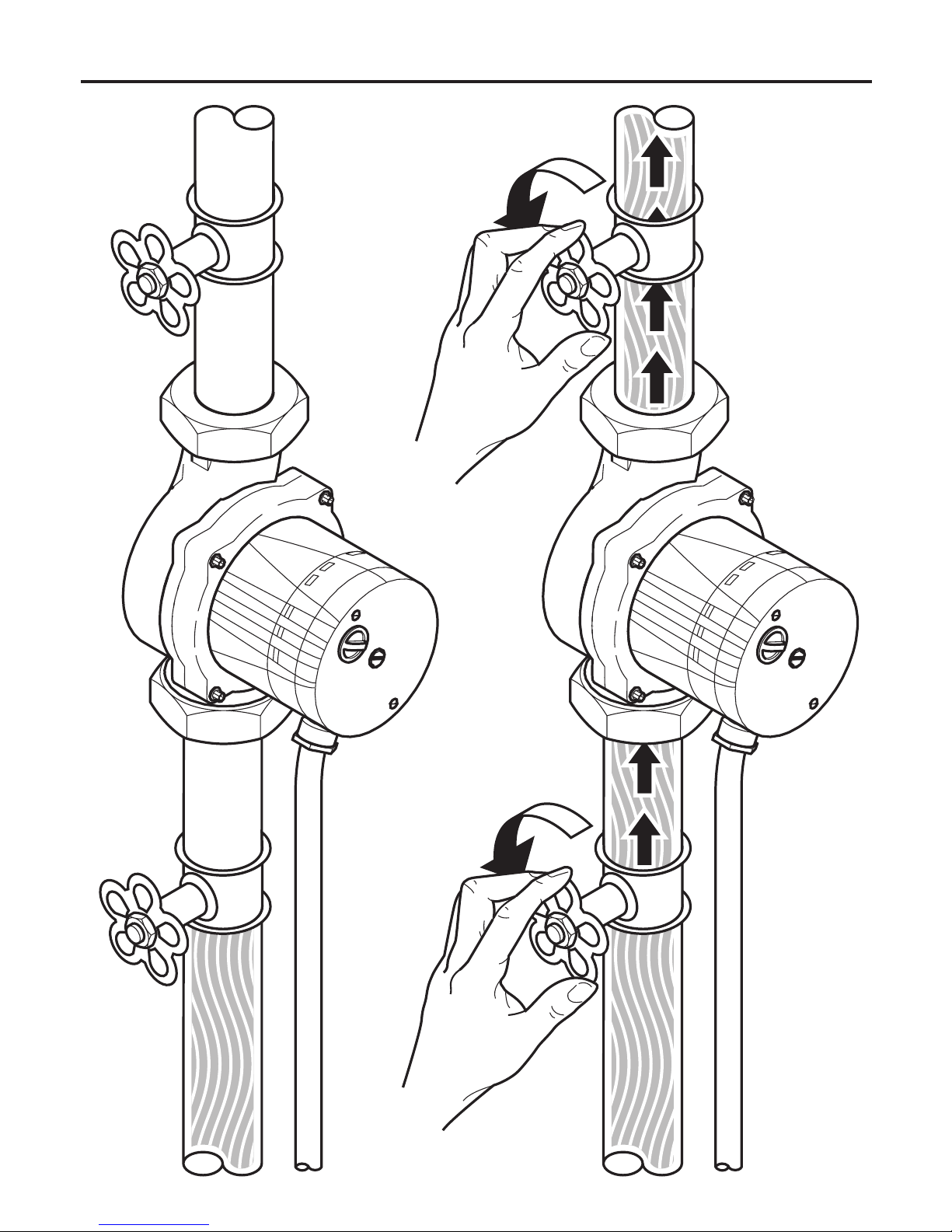

Page 11
11
en-ru-sr-uk-ar
Page 12
12
en-ru-sr-uk-ar

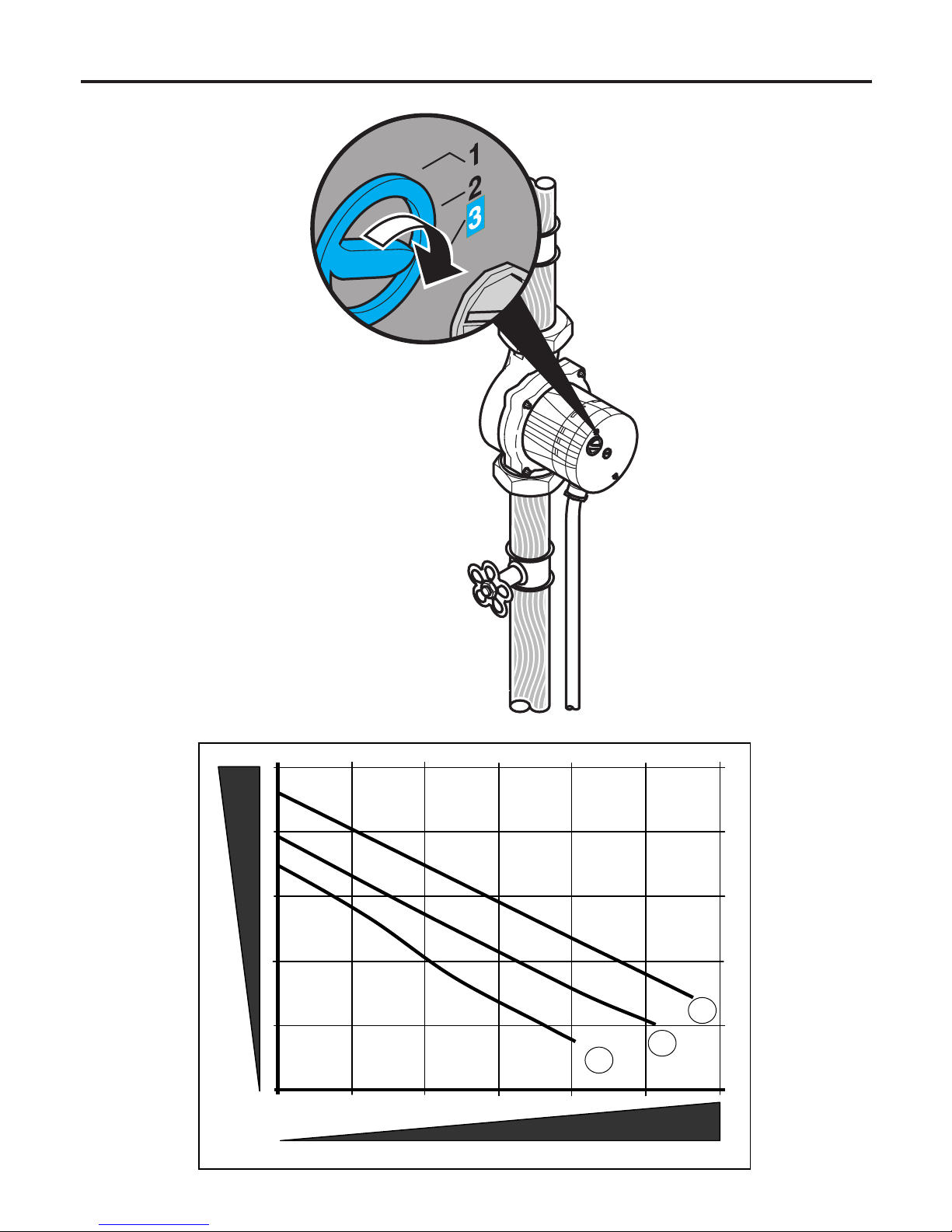

TLC_M0001_A_SC
1
2
3
Q (m3/h)
H (m)
Page 13
13
en-ru-sr-uk-ar

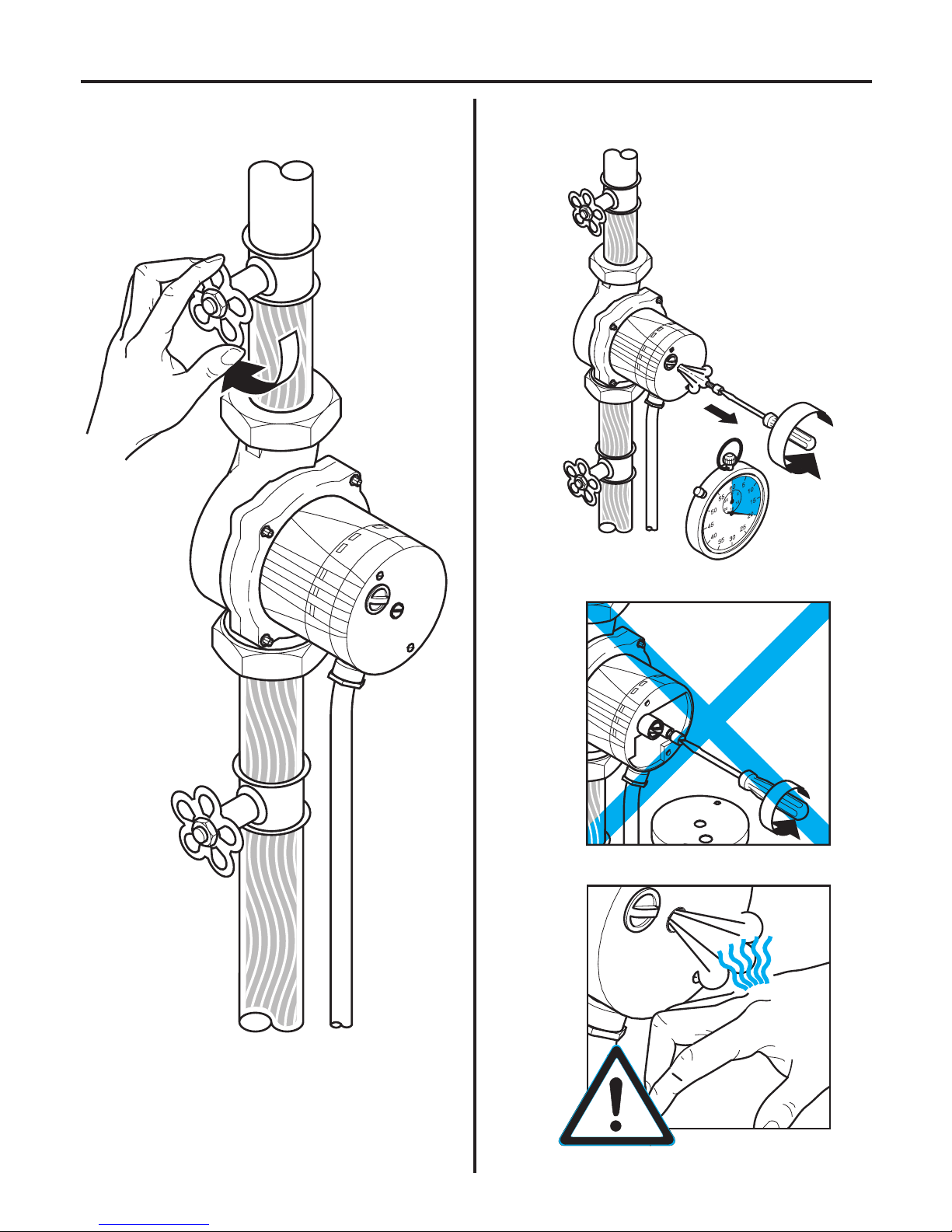

~ 20 s

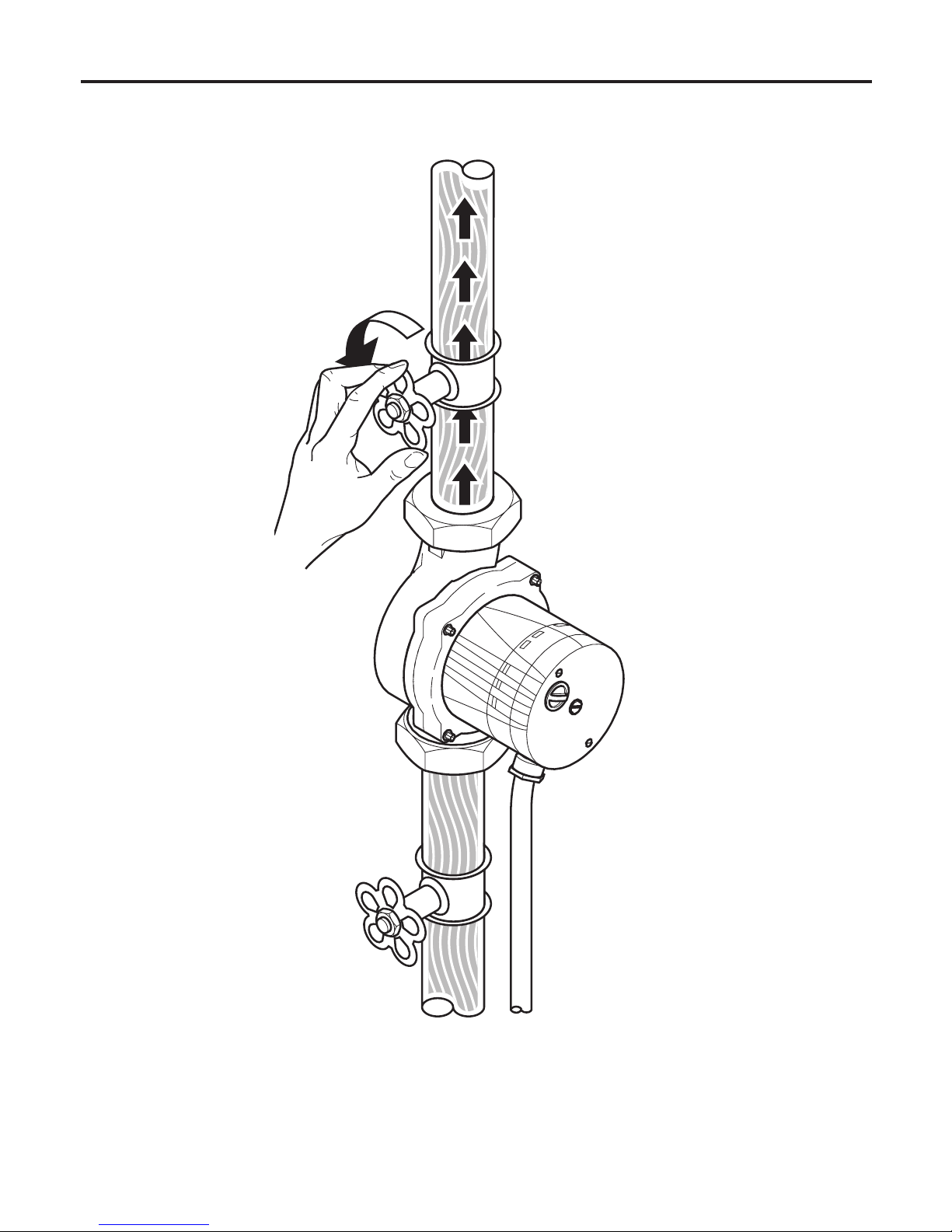

Page 14
14
en-ru-sr-uk-ar
Page 15
15
en-ru-sr-uk-ar
en TROUBLESHOOTING
Fault Cause Solution
Pump does not work No voltage Check the electrical
system.
The liquid does not move Make sure the pipes are
not obstructed.
Excessive Noise
(> 43 dB (A))
Air in the system Vent the system.
Air in the pump Vent the pump.
Excessive pump flow Reduce pump speed us-
ing the knob or button.
Cavitation due to insufficient delivery
Check the operating
pressure of the system.
Increase the relative
threshold values of the
system.
АНОМАЛИЯ ПРИЧИНА ОПЕРАЦИЯ
Насос не работает Нет напряжения Проверить электрическую
установку.
Жидкость не проходит Проверить, что трубы не
засорены
Слишком сильный шум
(> 43 dB (A))
Наличие воздуха в системе Выпустить воздух из
системы.
Наличие воздуха в насосе Выпустить воздух из насоса
Избыточная скорость
насоса
Снизить скорость насоса,
используя ручку или кнопку.
Кавитация из-за недостаточной подачи
Проверить рабочее давление системы. Повысить
пороговые .
ru ПРОБЛЕМЫПРИЧИНЫСПОСОБЫУСТРАНЕНИЯ
Page 16
16
en-ru-sr-uk-ar
Nepravilnost Uzrok Popravak
Pumpa ne radi Odsutstvo napona Proverite električni sustav.
Tečnost ne prolazi Proveriti da nisu cevi
začepljene.
Prevelik šum
(> 43 dB (A))
Prisutnost vazduha unutar
sistema
Propustiti vazduh iz sistema.
Prisutnost vazduha unutar
pumpe
Propustiti vazduh iz pumpe.
Prevelik kapacitet pumpe Smanjiti brzinu pumpe pomo-
ću ručke ili dugmeta.
Kavitacija zbog niskog dotoka Proverite pritisak rada
sistema.
Povećajte zadane vrednosti
sistema.
sr PROBLEMIUZROCIPOPRAVAK
uk ПРИЧИНИВИНИКНЕННЯТАСПОСОБИУСУНЕННЯ
НЕСПРАВНОСТЕЙ
Несправність Причинавиникнення Спосібусунення
Насос не функціонує Вiдсутня напруга живлення Перевірити справність
електричної системи.
Не надходить рідина Перевірити, чи не засмічені
труби.
Надмірний рівень шуму
(> 43 dB (A))
Наявність повітря у системі Випустити повітря з
системи.
Наявність повітря у насосі Випустити повітря з насоса.
Надмірна продуктивність
насоса
Зменшити швидкість насоса
за допомогою рукоятки або
кнопки.
Кавітація внаслідок недостатньої подачі
Збільшити відповідні порогові значення системи.

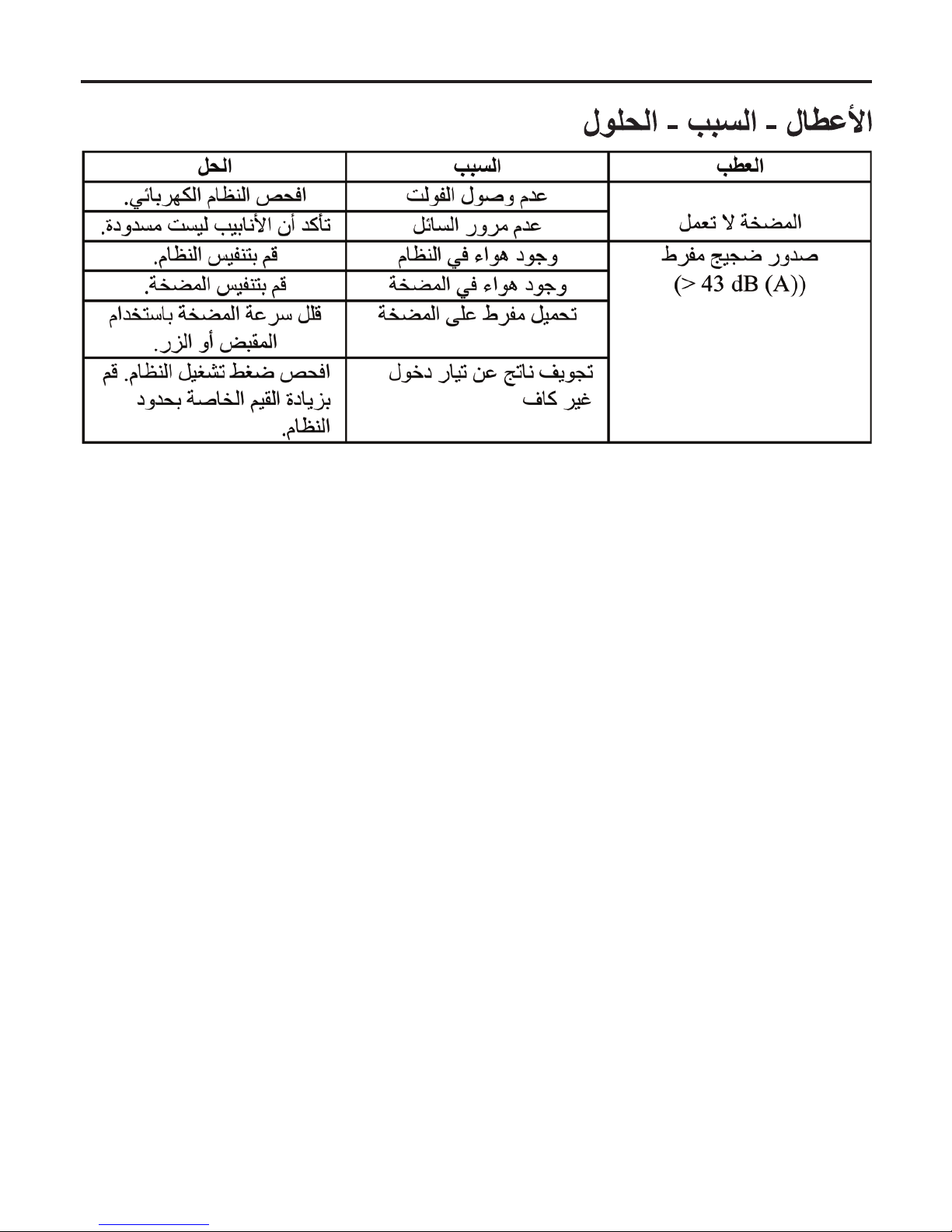

Page 17
17
en-ru-sr-uk-ar
ar

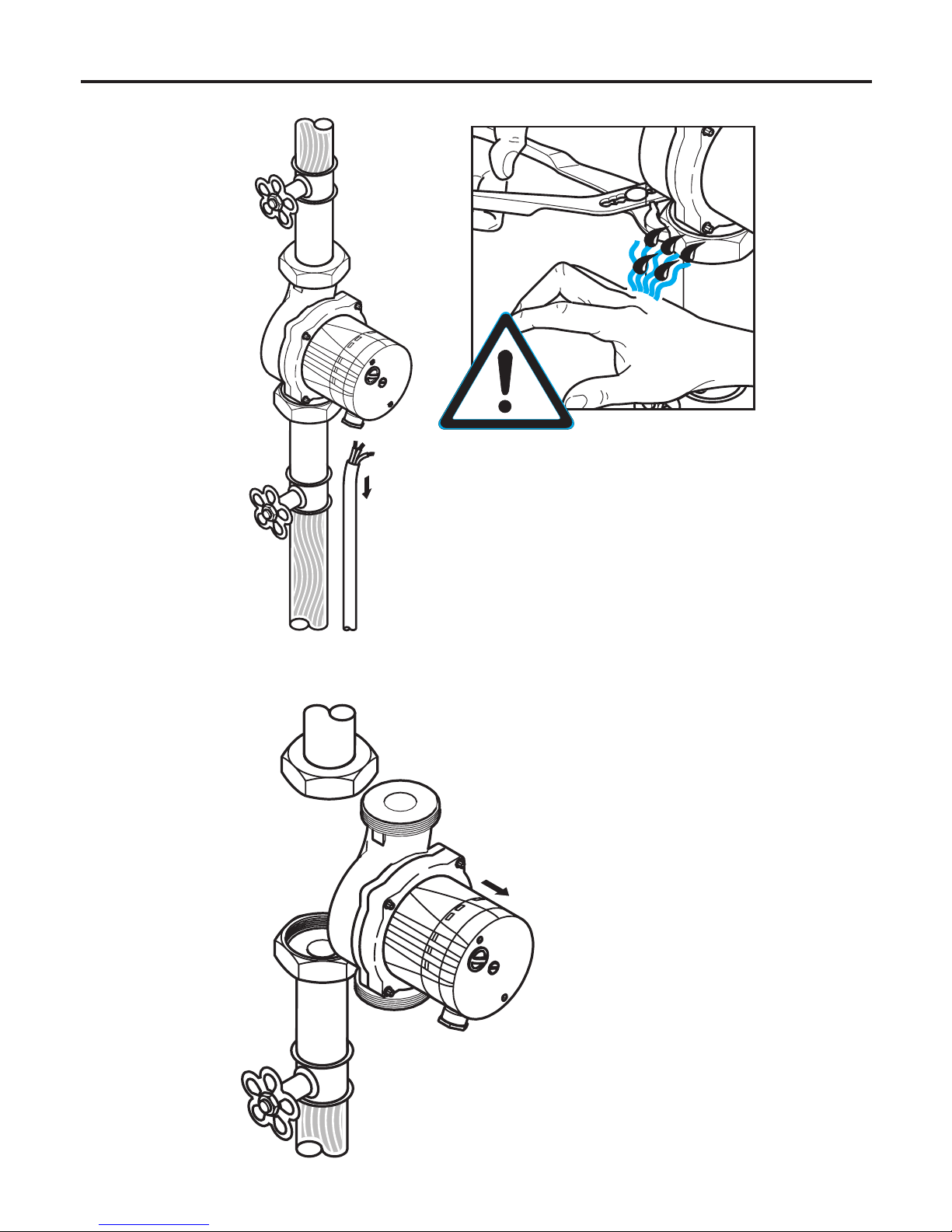

Page 18
18
en-ru-sr-uk-ar
Page 19
Page 20
en Lowara reserves the right to make modications without prior notice.
ru Lowara оставляет за собой право вносить изменения без предварительного уведомления.
sr Lowara zadržava pravo promene bez obaveze prethodne najave.
uk Компанія Lowara залишає за собою право вносити зміни без попередження.
ar
ﺗ اراﻮﻟ ﺔآﺮﺷ ﻆﻔﺘﺤ
Lowara
ﻖﺒﺴُﻤﻟا ﻪﻴﺒﻨﺘﻟﺎﺑ ماﺰﺘﻟﻻا نوﺪﺑ تﻼﻳﺪﻌﺗ ءاﺮﺟإ ﻖﺤﺑ
Headquarters
LOWARAS.R.L.UNIPERSONALE
ViaVittorioLombardi14
36075MontecchioMaggioreVI
Italia
Tel.(+39)0444707111-Fax(+39)0444492166
e-mail:[email protected]
web:www.lowara.com © 2012 Xylem, Inc
