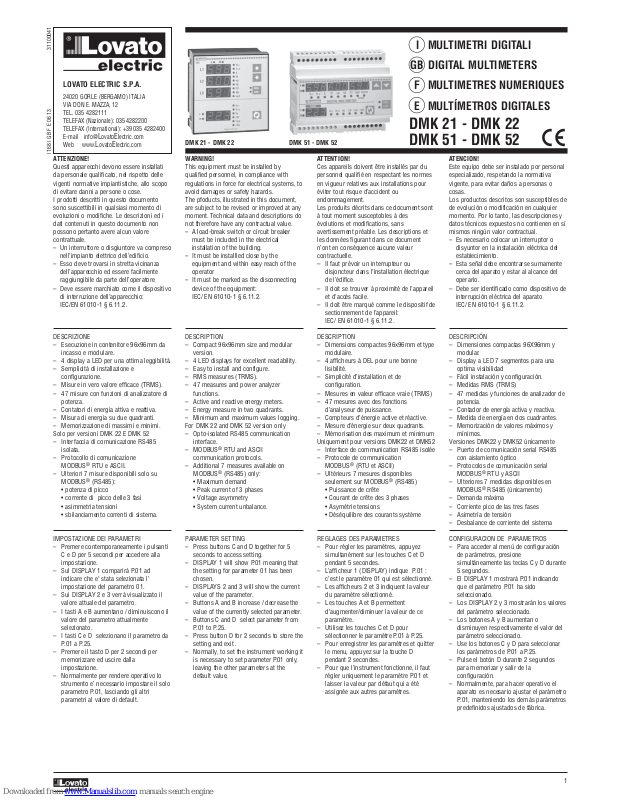

Page 1

I168 I GB F E 06 13 31100041

DMK 21 - DMK 22 DMK 51 - DMK 52

I MULTIMETRI DIGITALI

GB DIGITAL MULTIMETERS

F MULTIMETRES NUMERIQUES E MULTÍMETROS DIGITALES

ATTENZIONE!

Questi apparecchi devono essere installati da personale qualificato, nel rispetto delle vigenti normative impiantistiche, allo scopo di evitare danni a persone o cose. I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di evoluzioni o modifiche. Le descrizioni ed i dati contenuti in questo documento non possono pertanto avere alcun valore contrattuale. – Un interruttore o disgiuntore va compreso

nell’impianto elettrico dell’edificio.

– Esso deve trovarsi in stretta vicinanza

dell’apparecchio ed essere facilmente raggiungibile da parte dell’operatore

– Deve essere marchiato come il dispositivo

i interruzione dell’apparecchio:

IEC/EN 61010-1 § 6.11.2.

DESCRIZIONE – Esecuzione in contenitore 96x96mm da

incasso e modulare. – 4 display a LED per una ottima leggibilità. – Semplicità di installazione e

configurazione. – Misure in vero valore efficace (TRMS). – 47 misure con funzioni di analizzatore di

potenza. – Contatori di energia attiva e reattiva. – Misura di energia su due quadranti. – Memorizzazione di massimi e minimi. Solo per versioni DMK 22 E DMK 52 – Interfaccia di comunicazione RS485

isolata. – Protocollo di comunicazione

MODBUS

RTU e ASCII.

– Ulteriori 7 misure disponibili solo su

MODBUS

(RS485):

• potenza di picco

• corrente di picco delle 3 fasi

• asimmetria tensioni

• sbilanciamento correnti di sistema.

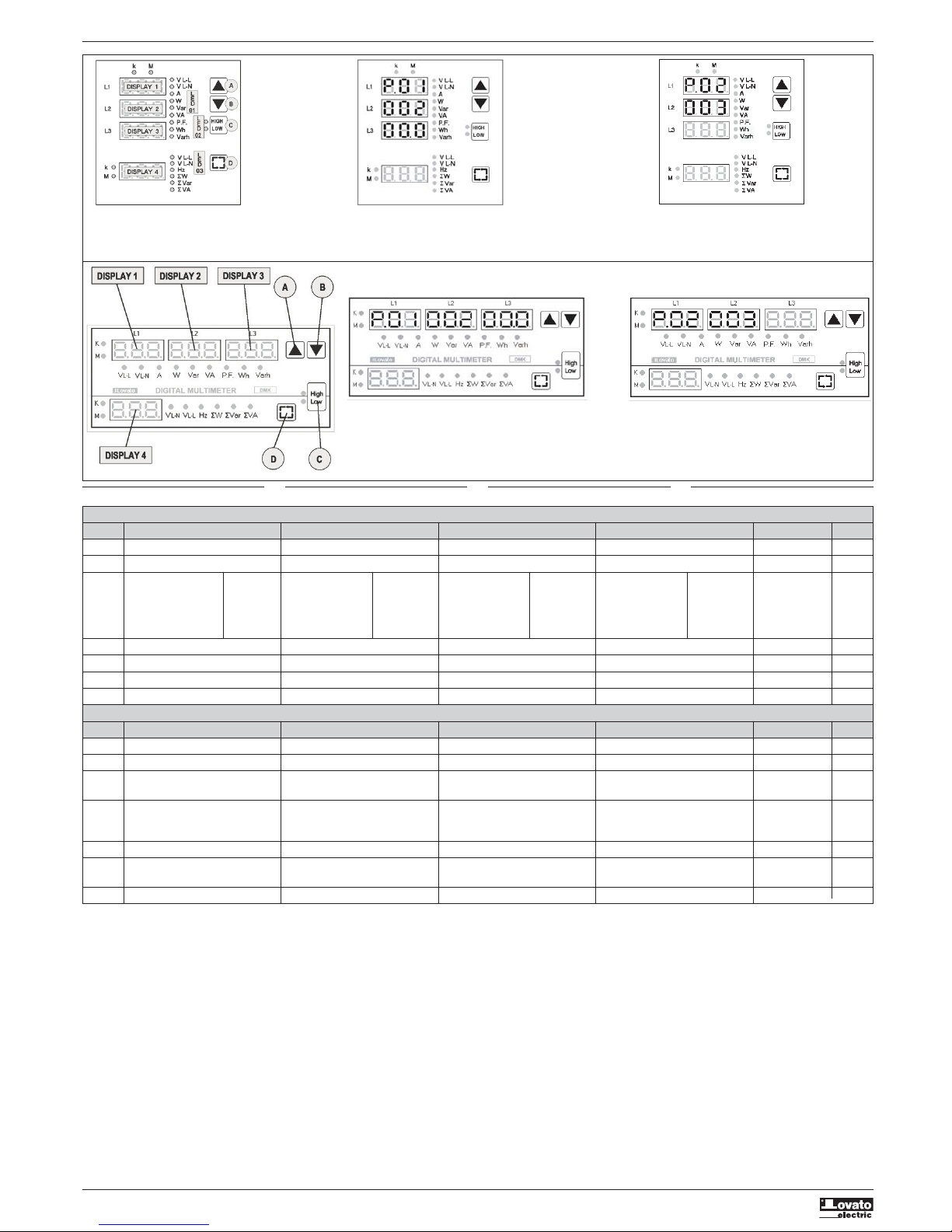

IMPOSTAZIONE DEI PARAMETRI – Premere contemporaneamente i pulsanti

C e D per 5 secondi per accedere alla

impostazione. – Sul DISPLAY 1 comparirà P.01 ad

indicare che e’ stata selezionata l’

impostazione del parametro 01. – Sui DISPLAY 2 e 3 verrà visualizzato il

valore attuale del parametro. – I tasti A e B aumentano / diminuiscono il

valore del parametro attualmente

selezionato. – I tasti C e D selezionano il parametro da

P.01 a P.25. – Premere il tasto D per 2 secondi per

memorizzare ed uscire dalla

impostazione. – Normalmente per rendere operativo lo

strumento e’ necessario impostare il solo

parametro P.01, lasciando gli altri

parametri al valore di default.

WARNING!

This equipment must be installed by q

ualified personnel, in compliance with regulations in force for electrical systems, to avoid damages or safety hazards. The pfoducts, illustrated in this document, are subject to be revised or improved at any moment. Technical data and descriptions do not therefore have any contractual value. – A load-break switch or circuit breaker

must be included in the electrical installation of the building.

– It must be installled close by the

equipment and within easy reach of the operator

– It must be marked as the disconnecting

device of the equipment: IEC/ EN 61010-1 § 6.11.2.

DESCRIPTION – Compact 96x96mm size and modular

version. – 4 LED displays for excellent readability. – Easy to install and configure. – RMS measures (TRMS). – 47 measures and power analyzer

functions. – Active and reactive energy meters. – Energy measure in two quadrants. – Minimum and maximum values logging. For DMK 22 and DMK 52 version only – Opto-isolated RS485 communication

interface. – MODBUS

RTU and ASCII

communication protocols. – Additional 7 measures available on

MODBUS

(RS485) only:

• Maximum demand

• Peak current of 3 phases

• Voltage asymmetry

• System current unbalance.

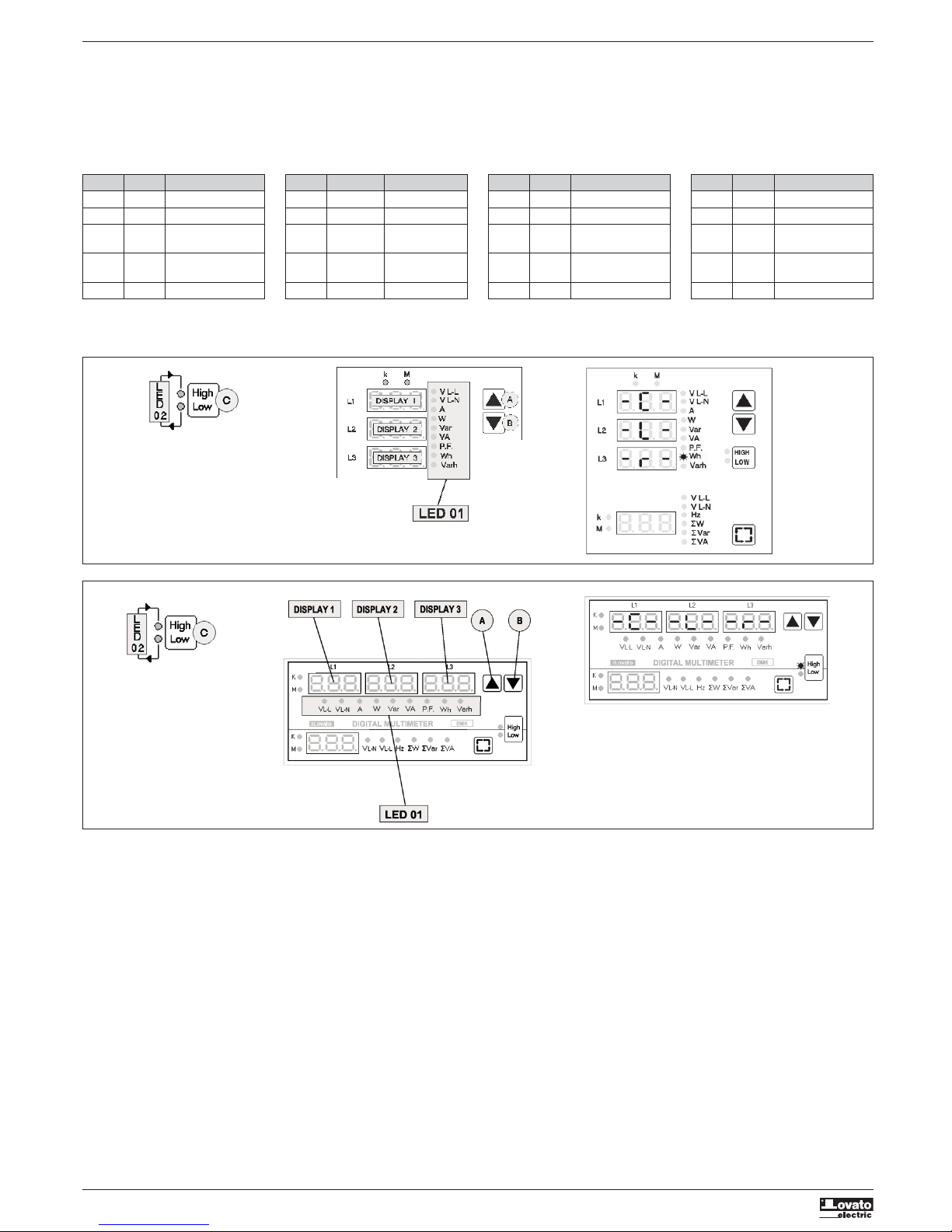

PARAMETER SETTING – Press buttons C and D together for 5

seconds to access setting. – DISPLAY 1 will show P.01 meaning that

the setting for parameter 01 has been

chosen. – DISPLAYS 2 and 3 will show the current

value of the parameter. – Buttons A and B increase / decrease the

value of the currently selected parameter. – Buttons C and D select parameter from

P.01 to P.25. – Press button D for 2 seconds to store the

setting and exit . – Normally, to set the instrument working it

is necessary to set parameter P.01 only,

leaving the other parameters at the

default value.

ATTENTION!

Ces appareils doivent être installés par du personnel qualifié en respectant les normes en vigueur relatives aux installations pour éviter tout risque d’accident ou endommagement. Les produits décrits dans ce document sont à tout moment susceptobles à des évolutions et modifications, sans avertissement préable. Les descriptions et l

es données figurant dans ce document n’ont en conséquence aucune valeur contractuelle. – Il faut prévoir un interrupteur ou

disjoncteur dans l’installation électrique de l’édifice.

– Il doit se trouver à proximité de l’appareil

et d’accès facile.

– Il doit être marqué comme le dispositif de

sectionnement de l’appareil: IEC/ EN 61010-1 § 6.11.2.

DESCRIPTION – Dimensions compactes 96x96mm et type

modulaire.

– 4 afficheurs à DEL pour une bonne

lisibilité.

– Simplicité d’installation et de

configuration. – Mesures en valeur efficace vraie (TRMS) – 47 mesures avec des fonctions

d’analyseur de puissance. – Compteurs d’énergie active et réactive. – Mesure d’énergie sur deux quadrants. – Mémorisation des maximum et minimum Uniquement pour versions DMK22 et DMK52 – Interface de communication RS485 isolée – Protocole de communication

MODBUS

(RTU et ASCII)

– Ultérieurs 7 mesures disponibles

seulement sur MODBUS

(RS485)

• Puissance de crête

• Courant de crête des 3 phases

• Asymétrie tensions

• Déséquilibre des courants système

REGLAGES DES PARAMETRES – Pour régler les paramètres, appuyez

simultanément sur les touches C et D

pendant 5 secondes. – L’afficheur 1 (DISPLAY) indique P.01 :

c’est le paramètre 01 qui est sélectionné. – Les afficheurs 2 et 3 indiquent la valeur

du paramètre sélectionné. – Les touches A et B permettent

d’augmenter/diminuer la valeur de ce

paramètre. – Utilisez les touches C et D pour

sélectionner le paramètre P.01 à P.25. – Pour enregistrer les paramètres et quitter

le menu, appuyez sur la touche D

pendant 2 secondes. – Pour que l’instrument fonctionne, il faut

régler uniquement le paramètre P.01 et

laisser la valeur par défaut qui a été

assignée aux autres paramètres.

ATENCION!

Este equipo debe ser instalado por personal especializado, respetando la normativa vigente, para evitar daños a personas o cosas. Los productos descritos son susceptibles de de evolución o modificación en cualquier momento. Por lo tanto, las descripciones y datos técnicos expuestos no contienen en sí mismos ningún valor contractual. – Es necesario colocar un interruptor o

disyuntor en la instalación eléctrica del e

stablecimiento.

– Esta señal debe encontrarse sumamente

cerca del aparato y estar al alcance del operario.

– Debe ser identificado como dispositivo de

interrupción eléctrica del aparato IEC/ EN 61010-1 § 6.11.2.

DESCRIPCIÓN – Dimensiones compactas 96X96mm y

modular.

– Display a LED 7 segmentos para una

optima visibilidad – Fácil instalación y configuración. – Medidas RMS (TRMS) – 47 medidas y funciones de analizador de

potencia. – Contador de energía activa y reactiva. – Medida de energía en dos cuadrantes. – Memorización de valores máximos y

mínimos. Versiones DMK22 y DMK52 únicamente – Puerto de comunicación serial RS485

con aislamiento óptico – Protocolos de comunicación serial

MODBUS

RTU y ASCII

– Ulteriores 7 medidas disponibles en

MODBUS

RS485 (únicamente) – Demanda máxima – Corriente pico de las tres fases – Asimetría de tensión – Desbalance de corriente del sistema

CONFIGURACION DE PARAMETROS – Para acceder al menú de configuración

de parámetros, presione simultáneamente las teclas C y D durante 5 segundos.

– El DISPLAY 1 mostrará P.01 indicando

que el parámetro P.01 ha sido seleccionado.

– Los DISPLAY 2 y 3 mostrarán los valores

del parámetro seleccionado.

– Los botones A y B aumentan o

disminuyen respectivamente el valor del parámetro seleccionado.

– Use los botones C y D para seleccionar

los parámetros de P.01 a P.25.

– Pulse el botón D durante 2 segundos

para memorizar y salir de la configuración.

– Normalmente, para hacer operativo el

aparato es necesario ajustar el parámetro P.01, manteniendo los demás parámetros predefinidos ajustados de fábrica.

MK 21 - DMK 22 DMK 51 - DMK 52

LOVATO ELECTRIC S.P.A.

24020 GORLE (BERGAMO) ITALIA VIA DON E. MAZZA, 12 TEL. 035 4282111 TELEFAX (Nazionale): 035 4282200 TELEFAX (International): +39 035 4282400 E-mail info@

ovatoElectric.com

Web www.

ovatoElectric.com

Page 2

I168 I GB F E 06 13 31100041

TABELLA PARAMETRI

DMK 21-22-51-52

PAR FUNZIONE Range Default P.01 Rapporto TA 1.0 ... 2000 1.0 P.02 Filtro average 1... 10 3 P.03 Tipo di collegamento 1 fase 1 ph 3ph

2 fasi 2 ph 3 fasi 3 ph 3 fasi 3 bl

bilanciate P.04 Frequenza Aut - 50 - 60 Aut P.05 Preset display 1-2-3 1...9 1 P.06 Preset display 4 1...6 1 P.07 Ritardo Preset Off...250sec 60

DMK 22-52

PAR FUNZIONE Range Default P.11 Tempo integrazione potenza max 1...60min 15min P.41 Indirizzo 1...255 1 P.42 Baud rate Off, 1200, 2400, 9600

4800, 9600, 19200

P.43 Parità  0 - None 0

1 - Odd

2 - Even P.44 Protocollo 0 -ASCII / 1 - RTU 1 P.45 Modem

0 - No auto response 0

1 - auto response

P.46 Bit di dati 0-7 bit - 1-8 bit 1

FUNCTION CT ratio Average filter Type of connection 1 Phase

2 Phases 3 Phases 3 Balanced

phases Frequency Preset display 1-2-3 Preset display 4 Preset delay

FUNCTION Max demand integration time Address Baud rate

Parity

Protocol Modem

Data bits

FONCTION Rapport TI Filtre intégrateur Système de câblage 1 Phase

2 Phases 3 Phases 3 Phases

equilibrées Fréquence Preset afficheur 1-2-3 Preset afficheur 4 Retard Preset

FONCTION Temps d’intégration puissance maxi Adresse Débit en bauds

Parité



Protocole Modem

Bits de données

FUNCIÓN Relación TA Filtro media Tipo de conexión 1 fase

2 fases 3 fases 3 fases

equilibradas Frecuencia Presel. display 1-2-3 Presel.display 4 Retardo Presel.

FUNCIÓN Tiempo de integración de potencia máx. Direccion Velocidad de transmisión

Paridad



Protocolo Módem

Bit de datos



None = Nessuna; Even = Pari; Odd = Dispari

Nota! Il sistema di calcolo del DMK è in grado di gestire valori di potenza totale sino a 40MVA . – Per impostare il valore del parametro P.01

vengono utilizzati i DISPLAY 2 e 3 insieme in modo da visualizzare un valore da 5 cifre + 1 decimale.

– P.02 permette di variare l’effetto stabilizzante che

la funzione average applica alle misure.

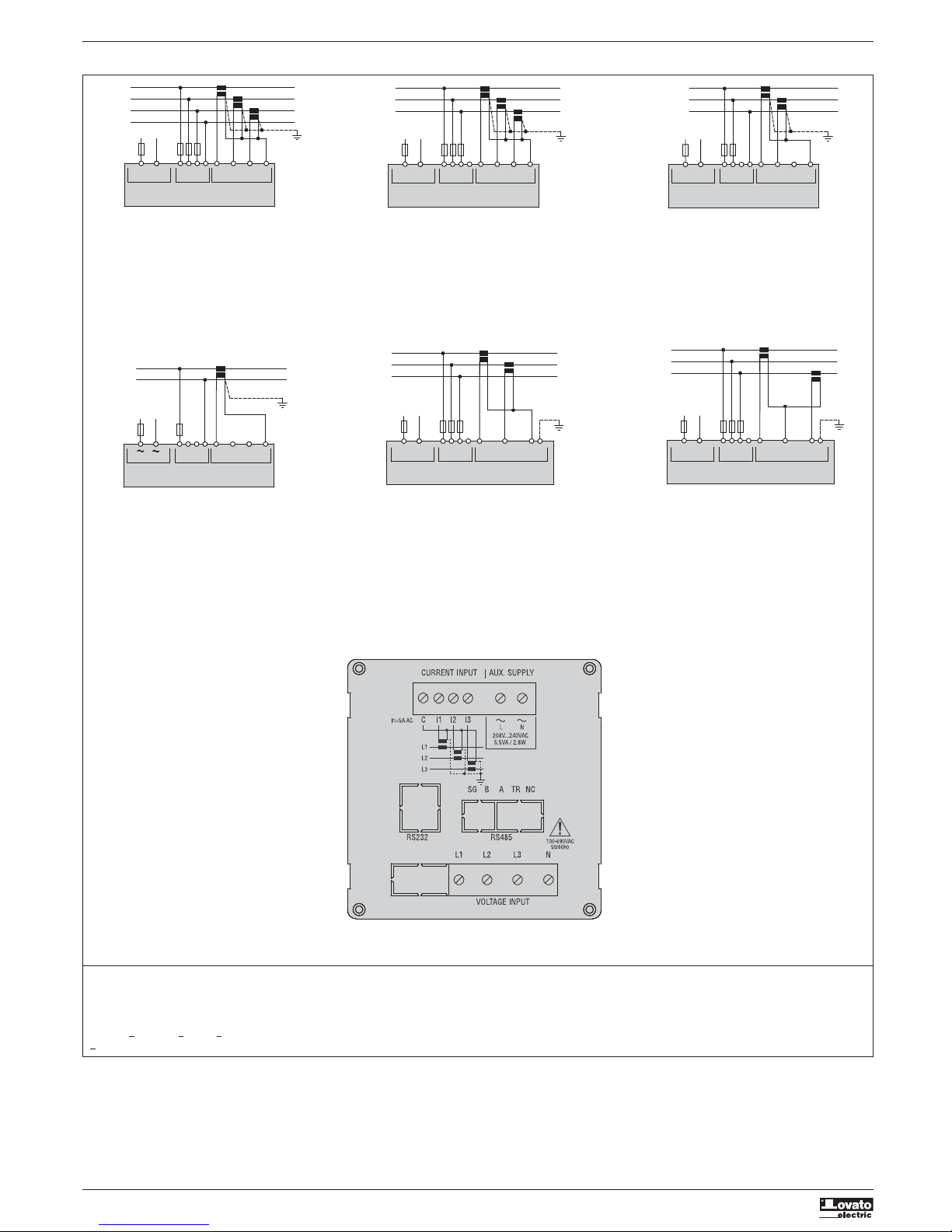

– P.03 deve rispecchiare il collegamento del

multimetro (vedere il capitolo ‘Schemi inserzione’). Con collegamento trifase bilanciato è necessario che venga inserito un solo TA sulla fase L1. Ad eccezione delle tensioni, tutte le altre misure sulle fasi L2, L3 sono uguali alla fase L1.

– Con P.04 la frequenza fissa a 50 o 60Hz riduce

drasticamente il tempo di acquisizione del multimetro. Vedi tabella delle caratteristiche tecniche.

– Con P.05 e P.06 si stabilisce quale misura

visualizzare di default sui DISPLAY 1-2-3-4.

– Con P.07 si imposta il tempo di ripristino della

configurazione effettuata con P.05 e P.06.

– Con P.11 si imposta il tempo di integrazione per il

calcolo della corrente di picco o corrente termica.

– P.41 a P.45 parametri per impostazione

comunicazione seriale (vedere manuale addendum).

Nota! The DMK calculating system can handle total power values of up to 40MVA . – To set the value of parameter P.01 DISPLAYS 2

and 3 are used together to view a value with 5 digits + 1 decimal.

– P.02 allows you to change the stabilising effect

that the average function applies to the measurements.

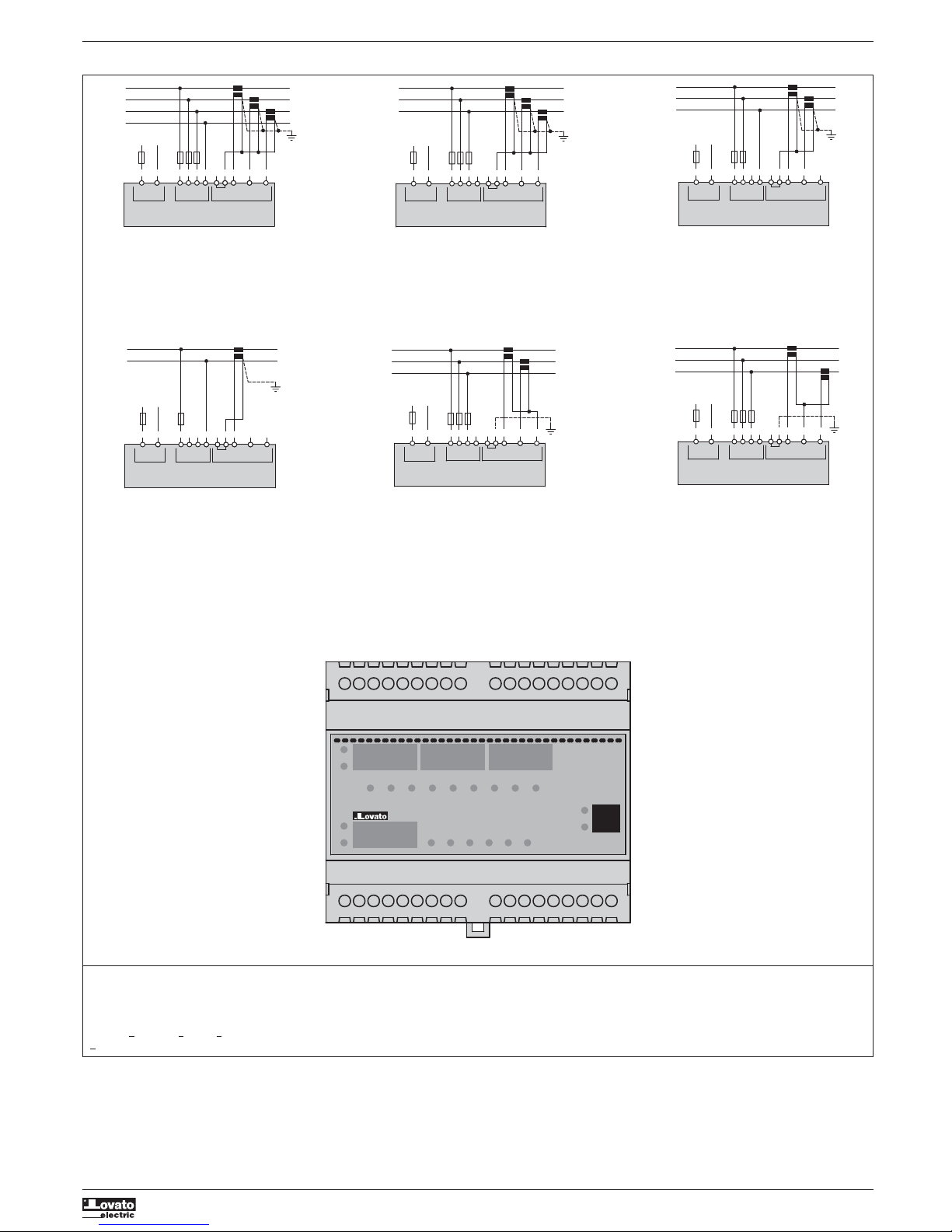

– P.03 must reflect the multimeter connection (see

the “Wiring diagrams” section). With balanced three-phase connection only one CT is to be inserted on phase L1. Except for voltage values, all the other measurements on phases L2, L3 are the same as phase L1.

– With P.04 set at 50 or 60Hz, viewing is refreshed

more often. See Technical Characteristics.

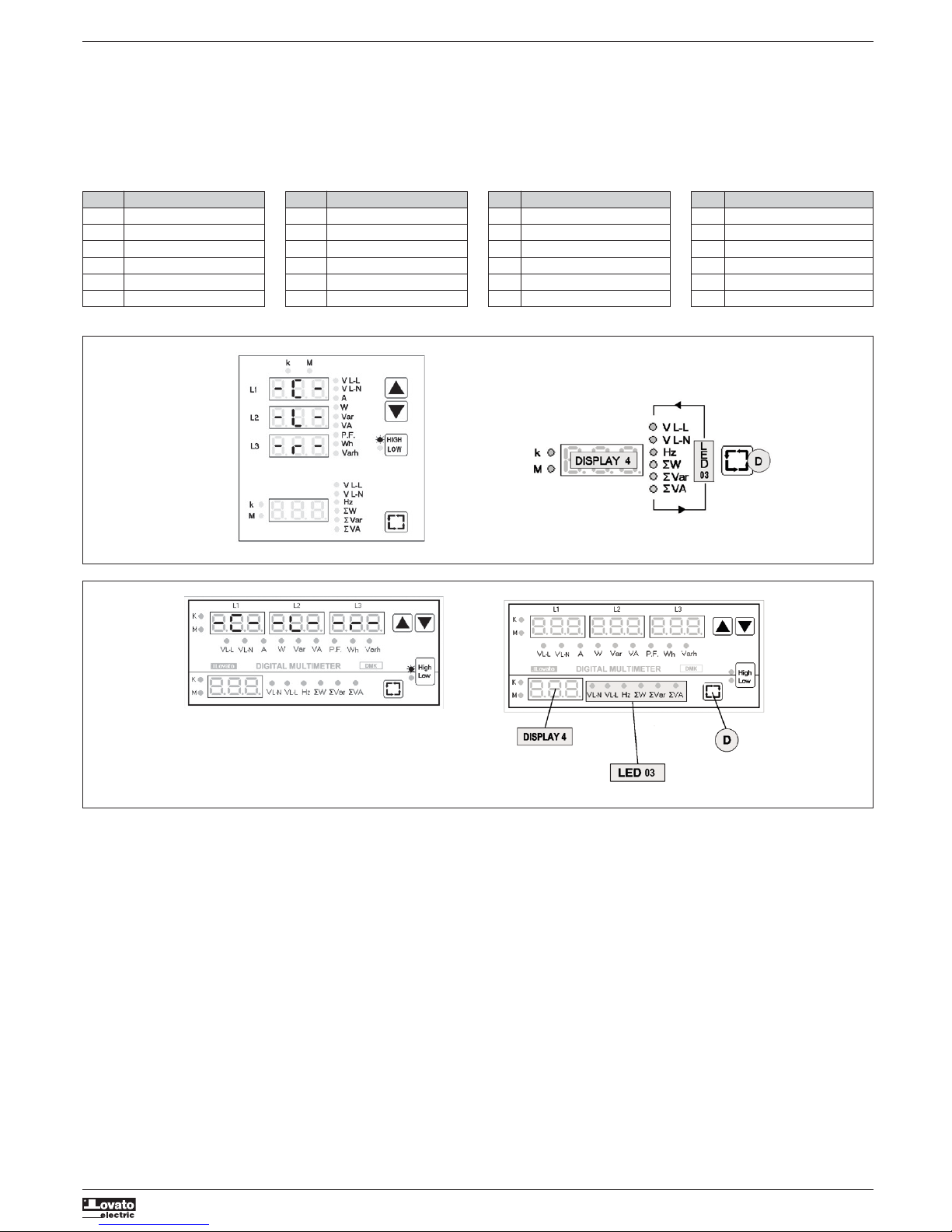

– P.05 and P.06 are used to establish which default

measurement to view on DISPLAYS 1-2-3-4.

– P.07 is used to set the reset time of the

configuration made with P.05 and P.06.

– P.11 is used to set the integration time for the

peak or thermal current calculation.

– P.41 to P.45 set the serial communication. Refer

to the separate Addendum manual.



None = Aucu; Even = Pair; Odd = Impair

Nota! Le système de calcul du DMK est en mesure de gérer des valeurs de puissance allant jusqu’à 40MVA. – Pour régler la valeur des paramètres P.01, il faut

utiliser les afficheurs 2 et 3 ensemble afin de visualiser une valeur composée de 5 chiffres + 1 décimal.

– P.02 permet de modifier l’effet stabilisant que la

fonction “Average” applique à toutes les lectures.

– P.03 doit correspondre au câblage du multimètre

(voir la section ‘Schémas de câblage”). Avec la connexion triphasée équilibrée, il ne faut insérer qu’un seul TI sur la phase L1. Toutes les mesures sur les phases L2, L3 sont identiques à celles de la phase L1 sauf pour les tensions.

– Avec P.04, la fréquence fixe à 50 ou 60Hz réduit

considérablement le temps d’acquisition du multimètre. Voir le tableau des caractéristiques techniques.

– P.05 et P.06 permettent d’établir la mesure de

défaut à visualiser sur les afficheurs 1-2-3-4.

– P.07 permet de régler le temps de réarmement

de la configuration effectuée avec P.05 et P.06.

– Avec P.11, vous programmez le temps

d’intégration pour le calcul du courant de crête ou du courant thermique.

– P.41 à P.45 paramètres pour la programmation

de la communication série (voir le manuel joint en annexe).



None = Nadie; Even = Igual; Odd = Impair

Nota! El sistema de cálculo del DMK es capaz de

gestionar valores de potencia de hasta 40MVA.

– Para ajustar el valor del parámetro P.01 se

utilizan los DISPLAY 2 e 3 conjuntamente para visualizar un número de 5 dígitos + 1 decimal.

– P.02 Permite modificar la estabilización que la

función Promedio aplica a la medida.

– P.03 Debe reflejar la conexión del multímetro (ver

el capítulo ‘Esquemas de inserción’). Con conexión trifásica balanceada es necesario que se conecte un solo TA en la fase L1. Con excepción de los voltajes, todas las medidas de las fases L2, L3 equivalen a las de la fase L1.

– Con P.04 a frecuencia fija 50 o 60 Hz, reduce

drásticamente el tiempo de adquisición del multímetro. Ver tabla de características técnicas.

– Con P.05 y P.06 se establece la medida a

visualizar de default en el DISPLAY 1-2-3-4.

– Con P.07 se ajusta el tiempo de restablecimiento

de la configuración efectuada con P.05 y P.06.

– Con P.11 se ajusta el tiempo de integración para

el calculo de la corriente de pico o corriente térmica.

– Los parámetros P.41 a P.45 ajustan la

comunicación serial. Ver manual addendum.

PARAMETER TABLE TABLE DES PARAMETRES TABLA DE PARAMETROS

Esempio impostazione rapporto TA: TA 1000/5A settare P01=200. Example of CT ratio programming: With 1000/5A CT, set P01 to 200. Exemple du réglage rapport TI: Avec TI 1000/5A, réglez P01 à 200. Ejemplo de programación de relación de TC: Con un TC de 1000/5A, ajuster P01 a 200.

Esempio impostazione tempo filtro average 3. Example of average filter 3 setting. Exemple de réglage du temps de filtre “Average” 3. Ejemplo impostacíon tiempo filtro integrador 3.

sempio impostazione rapporto TA: TA 1000/5A settare P01=200. Example of CT ratio programming: With 1000/5A CT, set P01 to 200. Exemple du réglage rapport TI: Avec TI 1000/5A, réglez P01 à 200. Ejemplo de programación de relación de TC: Con un TC de 1000/5A, ajuster P01 a 200.

sempio impostazione tempo filtro average 3. Example of average filter 3 setting. Exemple de réglage du temps de filtre “Average” 3. Ejemplo impostacíon tiempo filtro integrador 3.

DMK 21 - DMK 22

DMK 51 - DMK 52

Page 3

I168 I GB F E 06 13 31100041

TABELLA MISURE GRUPPO LED 01:

LED Funzione V L-L Tensione concatenata V L-N Tensione di fase A Corrente W Potenza attiva var Potenza reattiva VA Potenza apparente P.F. Fattore di potenza totale

(T.P.F , Total Power Factor) Wh Energia attiva importata varh Energa reattiva importata

– Senza la connessione del neutro, viene

visualizzata la tensione stellata interna al DMK.

– Fattore di potenza totale, calcolato

tenendo in considerazione la distorsione armonica della tensione e della corrente.

– I DISPLAY 1-2-3 visualizzano

rispettivamente le tensioni concatenate L1-L2, L2-L3 e L3-L1.

– La visualizzazione del contatori di energia

viene letta unendo dall’alto verso il basso la misura visualizzata sui 3 display 1-2-3. Le misure dei contatori vengono visualizzate con un decimale che indica le centinaia di Wh o varh.

RESET DEL CONTATORE Wh – Tramite il tasto A o B, posizionarsi sulla

misura Wh senza rilasciare il tasto una volta raggiunta la misura desiderata.

– Tenendolo premuto per 5 secondi

consecutivi, il valore della misura prescelta viene azzerato.

– A conferma dell’avvenuto azzeramento

sul display viene visualizzata la scritta CLr (cleared).

RESET DEL CONTATORE varh – Tramite il tasto A o B, posizionarsi sulla

misura varh senza rilasciare il tasto una volta raggiunta la misura desiderata e premere il tasto D.

– Tenendoli premuti per 5 secondi

consecutivi, il valore della misura prescelta viene azzerato.

– A conferma dell’avvenuto azzeramento

sul display viene visualizzata la scritta CLr (cleared).

LED 01 GROUP MEASUREMENT TABLE:

LED Function V L-L Line voltage V L-N Phase voltage A Current W Active power var Reactive power VA Apparent power P.F. Total power factor

(T.P.F.) Wh Imported active energy varh Imported reactive energy

– Without the neutral connection, the DMK

internal star voltage is shown.

– Total power factor calculated taking into

consideration the voltage and current harmonic distortion.

– DISPLAYS 1-2-3 respectively view line

voltages L1-L2, L2-L3 and L3-L1.

– The value of the energy meters is

displayed on all three displays starting from the top towards the bottom. The meter measures are displayed with one decimal signifying hundreds for Wh or varh.

Wh METER CLEARING – Using key A or B move to the Wh

measure without releasing the key once the required measure has been reached.

– Keeping it pressed for 5 consecutive

seconds, the value of the chosen measurement is cleared.

– The wording CLr (cleared) is shown on

the display to confirm it has taken place.

varh METER CLEARING – Using key A or B move to the varh

measure without releasing the key once the required measure has been reached and press key D as well.

– Keeping them pressed for 5 consecutive

seconds, the value of the chosen measurement is reset.

– The wording CLr is shown on the display

to confirm it has taken place.

TABLE DES MESURES DU GROUPE LED 01:

Témoin Fonction V L-L Tension entre phase V L-N Tension Phase-Neutre A Courant W Puissance active var Puissance réactive VA Puissance apparente P.F. Facteur de puissance totale

(T.P.F , Total Power Factor) Wh Energie active importée varh Energie réactive importée

– Sans la connexion du neutre, l’instrument

affiche la tension entre phase et neutre qui se trouve à l’intérieur du DMK.

– Facteur de puissance totale, calculé en

considérant la distorsion harmonique de la tension et du courant.

– Les afficheurs 1-2-3 montrent

respectivement les tensions entre phase L1-L2, L2-L3 et L3-L1.

– La visualisation des compteurs d’énergie

est lue en unissant du haut vers le bas la mesure inscrite sur les 3 afficheurs 1-2-3. Les mesures des compteurs sont affichées avec un décimal indiquant les centaines de Wh ou varh.

RAZ DU COMPTEURS Wh – A l’aide de la touche A ou B, placez sur la

mesure Wh, ne relâchez pas cette touche une fois la mesure voulue affichée.

– Maintenez-la enfoncée pendant

5 secondes pour mettre à zéro la valeur de la mesure choisie.

– L’inscription CLr (cleared) qui apparaît

confirme cette opération.

RAZ DU COMPTEUR varh – A l’aide de la touche A ou B, placez sur la

mesure varh, ne relâchez pas cette touche une fois la mesure voulue affichée et enfoncez la touche D.

– Maintenez-les enfoncées pendant

5 secondes pour mettre à zéro la valeur de la mesure choisie.

– L’inscription CLr (cleared) qui apparaît

confirme cette opération.

TABLA DE MEDIDAS GRUPO LED 01:

LED Funciones V L-L Tensión concatenada V L-N Tensión de fase A Corriente W Potencia activa var Potencia reactiva VA Potencia aparente P.F. Factor de potencia total

(T.P.F , Total Power Factor) Wh Energía activa importada varh Energía reactiva importada

– Sin la conexión del neutro se visualiza la

tensión de estrella interna en el DMK.

– Factor de potencia total, calculado

teniendo en cuenta la distorsión armónica de la tensión y la corriente.

– Los DISPLAY 1-2-3 Visualizan

respectivamente las tensiones concatenadas L1-L2, L2-L3 e L3-L1.

– La visualización del contador de energía

se realiza en los tres displays comenzando en el superior y terminado en el inferior. La medida se visualiza con un decimal que indica los centenares de Wh o varh.

RESET DEL CONTADOR Wh – Mediante el botón A o B, posicionarse

sobre la medida Wh sin soltar el botón una vez obtenida la medida deseada.

– Manteniéndolo apretado 5 segundos

consecutivos, se pone a cero el valor de la medida pre-seleccionada

– La confirmación del borrado sobre el

display viene expresado con el mensaje CLr (cleared).

RESET DEL CONTADOR varh – Mediante el botón A o B, posicionarse

sobre la medida varh y sin soltar el botón una vez obtenida la medida deseada, presionar el botón D.

– Manteniéndolo apretado 5 segundos

consecutivos, se pone a cero el valor de la medida pre-seleccionada.

– La confirmación del borrado sobre el

display viene expresado con el mensaje CLr (cleared).

VISUALIZZAZIONE DELLE MISURE

Funzioni tasti A e B

– Per mezzo dei tasti A e B e’ possibile

selezionare le misure indicate dal gruppo LED 01.

– Le misure relative alle fasi L1, L2 e L3

sono visualizzate rispettivamente sui DISPLAY 1, 2 e 3.

– I LED k e M in alto indicano

rispettivamente che le misure sono espresse in migliaia o milioni.

VIEWING THE MEASUREMENTS

Buttons A and B functions

– Buttons A and B are used to select the

measurements indicated by LED 01 group.

– The measures related with phases L1, L2

and L3 are shown respectively on DISPLAYS 1, 2 and 3.

– LEDs k and M at the top respectively

indicate that the measurements are expressed in thousands or millions.

DISPLAY 1-2-3 DISPLAY 4

P.05 Misura P.06 Misura

1 V L-L 1 V L-L 2 V L-N 2 V L-N 3A 3Hz 4W 4W 5 var 5 var 6VA 6VA 7 P.F. 8Wh 9 varh

DISPLAY 1-2-3 DISPLAY 4

P.05 Measurement P.06 Measurement

1 V L-L 1 V L-L 2 V L-N 2 V L-N 3A 3Hz 4W 4W 5 var 5 var 6VA 6VA 7 P.F. 8Wh 9 varh

VISUALISATIONS DES MESURES

Fonctions des touches A et B

– A l’aide des touches A et B, il est possible

de sélectionner les mesures indiquées par le groupe LED 01.

– Les phases L1, L2 et L3 sont visualisées

respectivement sur les afficheurs 1, 2 et

– Les DEL k et M indiquent respectivement

si la lecture se fait en milliers ou en millions.

DISPLAY 1-2-3 DISPLAY 4

P.05 Mesure P.06 Mesure

1 V L-L 1 V L-L 2 V L-N 2 V L-N 3A 3Hz 4W 4W 5 var 5 var 6VA 6VA 7 P.F. 8Wh 9 varh

VISUALIZACIÓN DE LAS MEDIDAS

Función de los botones A y B

– Por medio de los botones A y B es

posible seleccionar las medidas indicadas en el LED 01.

– Las medidas relativas a las fases L1, L2 e

L3 se visualizan respectivamente sobre los DISPLAY 1, 2 e 3.

– Los LED k y M superiores indican,

recpectivamente, si las medidas se expresan en miles o millones.

DISPLAY 1-2-3 DISPLAY 4

P.05 Medida P.06 Medida

1 V L-L 1 V L-L 2 V L-N 2 V L-N 3A 3Hz 4W 4W 5 var 5 var 6VA 6VA 7 P.F. 8

varh

Page 4

I168 I GB F E 06 13 31100041

RESET DEI VALORI DI HIGH, LOW – Tramite il tasto C, posizionarsi sulla

funzione (High Low) senza rilasciare il tasto una volta raggiunta la funzione desiderata.

– Tenendolo premuto per 5 secondi

consecutivi, i valori della funzione prescelta vengono azzerati.

– A conferma dell’avvenuto azzeramento

sul display viene visualizzata la scritta CLr (cleared).

– Vengono azzerate tutte le misure

disponibili con la funzione.

– L’azzeramento consiste nel registrare

come valore massimo o minimo il valore misurato in quell’istante.

HIGH/LOW VALUE CLEARING – Using button C, move to the function

(High Low) without releasing the button once the required function has been reached.

– Keeping it pressed for 5 consecutive

seconds, the values of the function chosen are cleared.

– The wording CLr (cleared) is shown on

the display to confirm it has taken place

– All the measurements available with the

function are cleared.

– Clearing consists of recording the

measurement in that moment as maximum or minimum value.

RESET DE LOS VALORES HIGH, LOW – Mediante el botón C posicionarse sobre

las funciones (High Low) Sin soltar el botón una vez obtenida la función deseada.

– Manteniéndolo apretado 5 segundos

consecutivos, Se pone a cero el valor de la medida pre-seleccionada

– La confirmación del borrado sobre el

display viene expresado con el mensaje CLr (cleared).

– Se ponen a cero todas las medidas

disponibles con la función.

– El reset significa que será registrado

como máximo o mínimo el valor medido en ese momento.

RAZ VALEUR HIGH/LOW – A l’aide de la touche C, sélectionnez la

fonction (High/Low), ne relâchez pas cette touche une fois la fonction voulue affichée.

– Maintenez la touche C enfoncée pendant

5 secondes pour mettre à zéro les valeurs de la fonction sélectionnée.

– L’inscription CLr (cleared) qui apparaît

confirme cette opération.

– Toutes les valeurs relatives à la fonction

sélectionnée sont initialisées.

– La remise à zéro signifie que la mesure à

cet instant, est enregistée comme valeur minimum ou maximum.

DMK 21 - DMK 22

DMK 51 - DMK 52

DISPLAY Misura Funzione

1-2-3 V L-N Tensione di fase 1-2-3 A Corrente

4 W Potenza attiva

mportata

4 var Potenza reattiva

importata

4 VA Potenza apparente

Nota: I valori di High vengono mantenuti in memoria anche in assenza della tensione di alimentazione.

Funzioni tasto C

Il tasto C permette di attivare una delle funzioni raccolte nel gruppo LED 02, oppure di lasciarle tutte disattivate.

LED High e Low

Visualizzano rispettivamente i valori istantanei massimi e minimi registrati dallo strumento per le seguenti misure:

Button C functions

Button C is used to enable one of the functions contained in LED 02 group, or leave them all disabled.

High and Low LEDs

These respectively display the instantaneous maximum and minimum values recorded by the instrument for the following measurements:

Fonctions de la touche C

La touche C permet d’activer une des fonctions du groupe DEL 02 ou de désactiver toutes ses fonctions.

DEL High et Low

Visualisent respectivement les valeurs instantanées maximales et minimales enregistrées par l’instrument pour les mesures suivantes:

Funciones botón C

El botón C permite activar una de las funciones incluídas en el grupo LED 02, o dejarlas todas desactivadas.

LED High e Low

Visualizan respectivamente los valores instantáneos máximos y mínimos registrados en el instrumento para las siguientes medidas:

DISPLAY Measurement Function

1-2-3 V L-N Phase voltage 1-2-3 A Current

4 W Imported active

ower

4 var Imported reactive

power

4 VA Apparent power

Note: The High values are also stored at the lack of supply voltage.

DISPLAY Mesure Fonction

1-2-3 V L-N Tension Phase-Neutre 1-2-3 A Courant

4 W Puissance active

onsommée

4 var Puissance réactive

consommée

4 VA Puissance apparente

Nota: Les valeurs High sont mémorisées même en cas de coupure de courant.

DISPLAY Medida Funciones

1-2-3 V L-N Tensión de fase 1-2-3 A Corriente

4 W Potencia activa

mportada

4 var Potencia reactiva

importada

4 VA Potencia aparente

Nota: Los valores máximos se mantienen en memoria aun en ausencia de la tensión de alimentación.

Page 5

I168 I GB F E 06 13 31100041

Funzioni tasto D

– Mediante il tasto D e’ possibile

selezionare fra le tre funzioni del gruppo LED 03 e visualizzarle nel DISPLAY 4.

– Queste misure sono da intendersi come

media delle tre fasi. Per l’unita’ di misura il DISPLAY 4 ha i propri LED k e M situati sulla sinistra.

Button D functions

– Using button D, it is possible to select

among the three functions of LED group 03 and view them on DISPLAY 4.

– These measurements are to be intended

as the average of the three phases. For the unit of measure, DISPLAY 4 has its own k and M LEDs on the left.

Funciones botón D

– Mediante el botón D es posible

seleccionar una de las tres funciones del grupo LED 03 y visualizarlas en el DISPLAY 4.

– Estas medidas deben entenderse como el

promedio de las tres fases. Para la unidad de medida, el DISPLAY 4 tiene sus propios LED k e M situados a la izquierda.

Fonctions de la touche D

– La touche D permet de sélectionner une

des 3 fonctions du groupe LED 04 et de les visualiser sur l’afficheur 4.

– La valeur affichée est la valeur moyenne

des trois phases. Pour l’unité de mesure, l’afficheur 4 a ses propres DEL k et M placés à gauche.

LED Funzione

V L-L Media tensioni concatenate

V L-N Media tensioni di fase

Hz Frequenza

W Potenza attiva totale var Potenza reattiva totale VA Potenza apparente totale

LED Function

V L-L Line voltage average

V L-N Phase voltage average

Hz Frequency

W Total active power var Total reactive power VA Total apparent power

Témoin Fonction

V L-L Moyenne de la tension entre phase

V L-N Moyenne tension Phase-Neutre

Hz Fréquence

W Puissance active totale var Puissance réactive totale VA Puissance apparente totale

LED Funciones

V L-L Media tensiones concatenadas

V L-N Media tensiones de fase

Hz Frecuencia

W Potencia activa total var Potencia reactiva total VA Potencia aparente total

DMK 21 - DMK 22

DMK 51 - DMK 52

Page 6

I168 I GB F E 06 13 31100041

SCHEMI DI INSERZIONE DMK 21-22

Nota: CT = TA = Trasformatore di corrente. Note: CT = Current transformer. Nota: CT = T.I.: Transformateur de courant. Nota: CT = TC = Transformador de corriente.

WIRING DIAGRAMS DMK 21-22 SCHEMAS DE CABLAGE DMK 21-22 ESQUEMAS DE INSERCIONES DMK 21-22

Trifase con neutro

Parametro P.03 = 3ph (impostazione di fabbrica)

Three-phase with neutral

Parameter P.03 set to 3ph (default factory setting)

Triphasé avec le neutre

Paramètre P.03 = 3ph (par défaut)

Trifásico con neutro

Parámetro P.03 = 3ph (ajuste de fábrica)

Trifase senza neutro

Parametro P.03 = 3ph (impostazione di fabbrica)

Three-phase without neutral

Parameter P.03 set to 3ph (default factory setting)

Triphasé sans le neutre

Paramètre P.03 = 3ph (par défaut)

Trifásico sin neutro

Parámetro P.03 = 3ph (ajuste de fábrica)

Bifase

Parametro P.03 = 2ph

Two-phase

Parameter P.03 set to 2ph

Biphasé

Paramètre P.03 = 2ph

Bifásico

Parámetro P.03 = 2ph

Trifase senza neutro Misura corrente con inserzione Aron

Parametro P.03 = 3ph (impostazione di fabbrica)

Three-phase without neutral Current input with Aron wiring configuration

Parameter P.03 set to 3ph (default factory setting)

Triphasé sans le neutre Mesure du courant avec configuration Aron

Paramètre P.03 = 3ph (par défaut)

Trifásico sin neutro Medida de corriente configuración Aron

Parámetro P.03 = 3ph (ajuste de fábrica)

Trifase senza neutro Misura corrente con inserzione Aron

arametro P.03 = 3ph (impostazione di fabbrica)

Three-phase without neutral Current input with Aron wiring configuration

Parameter P.03 set to 3ph (default factory setting)

riphasé sans le neutre

Mesure du courant avec configuration Aron

Paramètre P.03 = 3ph (par défaut)

Trifásico sin neutro Medida de corriente configuración Aron

Parámetro P.03 = 3ph (ajuste de fábrica)

Monofase

Parametro P.03 = 1ph

Single-phase

Parameter P.03 set to 1ph

Monophasé

Paramètre P.03 = 1ph

Monofásico

Parámetro P.03 = 1ph

NOTA IMPORTANTE PER LA MISURA DELLA CORRENTE CON INSERZIONE ARON Con questa configurazione, l’accuratezza della misura di corrente della fase senza TA, passa da +

0,25% f.s. +1digit a +0,75% f.s.

1digit.

IMPORTANT NOTE ABOUT ARON WIRING CONFIGURATION This configuration decreases current measurement accuracy of the phase without CT from ±0.25% full scale ±1digit to ±0.75% full scale ±1digit.

NOTA IMPORTANT DE LA CONFIGURATION ARON Avec cette configuration, l’exactitude de la mesure du courant de phase sans TI passe de ±0,25% pleine échelle ±1 chiffre à ±0,75% pleine échelle ±1 chiffre.

NOTA IMPORTANTE SOBRE CONFIGURATION ARON Con esta configuración, la precisión de la medida de corriente de fase sin TA cambia de ±0,25% f.e. ±1 dígito a ±0,75% f.e. ±1 dígito.

CURRENT

AUX SUPPLY

208...240VAC

VOLTAGE

L1 L3 N I1 I2 I3

CT1

A D

VOLTAGE

AUX SUPPLY

208...240VAC

CURRENT

L3 N I1 I2 I3 C

CT2

CT1

VOLTAGE

AUX SUPPLY

L1 L2 L3

208...240VAC

CURRENT

I1 I2 I3 C

CT3

CT2

CT1

AUX SUPPLY

208...240VAC

VOLTAGE

L3L1 L2 NI1

CURRENT

I2 I3

CT2

CT3

CT1

A D

VOLTAGE

AUX SUPPLY

L2L1

CURRENT

N I1 I2 I3 C

CT2

CT1

A D

L O

208...240VAC

VOLTAGE

AUX SUPPLY

L1 L2

CURRENT

I1N I3 C

CT1

CT3

208...240VAC

Page 7

I168 I GB F E 06 13 31100041

SCHEMI DI INSERZIONE DMK 51-52

Nota: CT = TA = Trasformatore di corrente. Note: CT = Current transformer. Nota: CT = T.I.: Transformateur de courant. Nota: CT = TC = Transformador de corriente.

WIRING DIAGRAMS DMK 51-52 SCHEMAS DE CABLAGE DMK 51-52 ESQUEMAS DE INSERCIONES DMK 51-52

Trifase con neutro

Parametro P.03 = 3ph (impostazione di fabbrica)

Three-phase with neutral

Parameter P.03 set to 3ph (default factory setting)

Triphasé avec le neutre

Paramètre P.03 = 3ph (par défaut)

rifásico con neutro

Parámetro P.03 = 3ph (ajuste de fábrica)

Trifase senza neutro

Parametro P.03 = 3ph (impostazione di fabbrica)

Three-phase without neutral

Parameter P.03 set to 3ph (default factory setting)

Triphasé sans le neutre

Paramètre P.03 = 3ph (par défaut)

Trifásico sin neutro

Parámetro P.03 = 3ph (ajuste de fábrica)

Bifase

Parametro P.03 = 2ph

Two-phase

Parameter P.03 set to 2ph

Biphasé

Paramètre P.03 = 2ph

Bifásico

Parámetro P.03 = 2ph

Trifase senza neutro Misura corrente con inserzione Aron

Parametro P.03 = 3ph (impostazione di fabbrica)

Three-phase without neutral Current input with Aron wiring configuration

Parameter P.03 set to 3ph (default factory setting)

riphasé sans le neutre

Mesure du courant avec configuration Aron

Paramètre P.03 = 3ph (par défaut)

Trifásico sin neutro Medida de corriente configuración Aron

Parámetro P.03 = 3ph (ajuste de fábrica)

Trifase senza neutro Misura corrente con inserzione Aron

Parametro P.03 = 3ph (impostazione di fabbrica)

Three-phase without neutral Current input with Aron wiring configuration

Parameter P.03 set to 3ph (default factory setting)

Triphasé sans le neutre Mesure du courant avec configuration Aron

Paramètre P.03 = 3ph (par défaut)

Trifásico sin neutro Medida de corriente configuración Aron

Parámetro P.03 = 3ph (ajuste de fábrica)

Monofase

Parametro P.03 = 1ph

Single-phase

Parameter P.03 set to 1ph

Monophasé

Paramètre P.03 = 1ph

Monofásico

Parámetro P.03 = 1ph

NOTA IMPORTANTE PER LA MISURA DELLA CORRENTE CON INSERZIONE ARON Con questa configurazione, l’accuratezza della misura di corrente della fase senza TA, passa da +

0,25% f.s. +1digit a +0,75% f.s.

1digit.

IMPORTANT NOTE ABOUT ARON WIRING CONFIGURATION This configuration decreases current measurement accuracy of the phase without CT from ±0.25% full scale ±1digit to ±0.75% full scale ±1digit.

NOTA IMPORTANTE SOBRE CONFIGURATION ARON Con esta configuración, la precisión de la medida de corriente de fase sin TA cambia de ±0,25% f.e. ±1 dígito a ±0,75% f.e. ±1 dígito.

AUX SUPPLY

208...240VAC

1210

CURRENT

VOLTAGE

CT3

3632 3430

L1 NL2 L3

171614 15

I1CC I2

CT1

CT2

A D

L O

CURRENT

VOLTAGE

AUX SUPPLY

1210

34 3630 32

L2L1 NL3

18171615

I1C I3I2

CT1

CT2

CT3

208...240VAC

VOLTAGE

1210

AUX SUPPLY

1817161536 143432

CURRENT

NL3L2 CC I2 I3

CT2

CT1

208...240VAC

1210

AUX SUPPLY

181715 1634 3630 32 14

VOLTAGE

L3L1 L2

CURRENT

I2I1 I3

CT1

208...240VAC

VOLTAGE

AUX SUPPLY

10 12

CURRENT

I1CL3NCL2

3432 36 1514 16

I3I2

17 18

208...240VAC

CT1

A D

CT2

VOLTAGE

AUX SUPPLY

3012

208...240VAC

CURRENT

14363432

L3L2

15 16

CT3

CT1

O A

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

L1 L2 L3

L-LVL-N

A W var VA P.F. Total Partial

hours

L-LVL-N

Hz W var VA

HIGH

LOW

DMK5

Page 8

I168 I GB F E 06 13 31100041

CARATTERISTICHE TECNICHE

Alimentazione ausiliaria

Tensione nominale (Us) 208...240VAC L

imiti di funzionamento 177...264VAC Frequenza 45...65Hz Potenza assorbita max. 4,5VA (Us=240VAC) Potenza dissipata max. 2,6W (Us= 240VAC) Tempo di immunità alla microinterruzione 20ms

Ingressi voltmetrici

Tensione nominale 690VAC fase-fase

400VAC fase-neutro

Dati d’impiego UL 600VAC fase-fase

347VAC fase-neutro

Campo di misura 60...830VAC fase-fase

30...480VAC fase-neutro Campo di frequenza 45...65Hz Tipo di misura True RMS I

mpedenza dell’ingresso di misura >1,1M fase-fase

>570K fase-neutro

Modalità di inserzione Monofase, bifase, trifase e trifase bilanciato

Ingressi amperometrici

Corrente nominale 5A (1A a richiesta) Campo di misura 0,05...6A Tipo di ingresso Shunt Dati di impiego UL Alimentati mediante trasformatore di corrente

esterno (bassa tensione) 5A max. Tipo di misura True RMS Limite termico permanente +20% Ie da TA esterno con secondario 5A Limite termico di breve durata 50A per 1 secondo Limite dinamico 125A per 10ms Autoconsumo <0,6W per fase

Precisione misure

Condizioni di misura Temperatura +23°C ±1°C

Umidità relativa 45±15%

Tensione 0,2 ÷ 1,2 Ue

Corrente 0,2 ÷ 1,2 Ie Tensione Classe 0,5 ±0,35% f.s. (830VAC) Corrente Classe 0,5 ±0,5% f.s. (6A) Frequenza ±0,1Hz Potenza apparente ±0,5% f.s. ±1digit Potenza attiva ±1% f.s. ±1digit (cos. 0,7 ÷ 1)

±1,25% f.s. ±1digit (cos. 0,3 ÷ 0,7) Potenza reattiva ±1% f.s. ±1digit (sen. 0,7 ÷ 0,1)

±1,25% f.s. ±1digit (sen. 0,3 ÷ 0,7) Energia Classe 2; (IEC/EN 61036 e 61268)

Errori addizionali

Tensione ±0,005% f.s. / °C (-20...+60°C) Corrente ±0,015% f.s. / °C (-20...+60°C)

Linea di comunicazione DMK 22 - DMK 52

Interfaccia seriale RS485 Isolata con baud-rate programmabile

1200÷19200bps

Isolamento

Tensione nominale di isolamento (Ui) 690V secondo IEC/EN 61010-1

Tensione di tenuta della porta seriale 1,5kVAC 1min

Condizioni ambientali

Temperatura d’impiego -20...+60°C Temperatura di stoccaggio -30...+80°C Umidità relativa <90% Grado di inquinamento massimo 2

Connessioni DMK 21-22 DMK 51-52

Tipo di morsetti Estraibili Fissi Sezione conduttori (min e max) 0,2...2,5 mmq 0,2...1,5 mmq

(24/12 AWG) (24/16 AWG)

Coppia di serraggio 0,5 Nm (4,5 Lbin) 0,45 Nm (4 Lbin)

Contenitore DMK 21-22 DMK 51-52

Materiale Noryl Noryl

autoestinguente autoestinguente

Esecuzione Da incasso secondo Montaggio su profilato

norme IEC 61554 35mm secondo

EN 50022 6 moduli

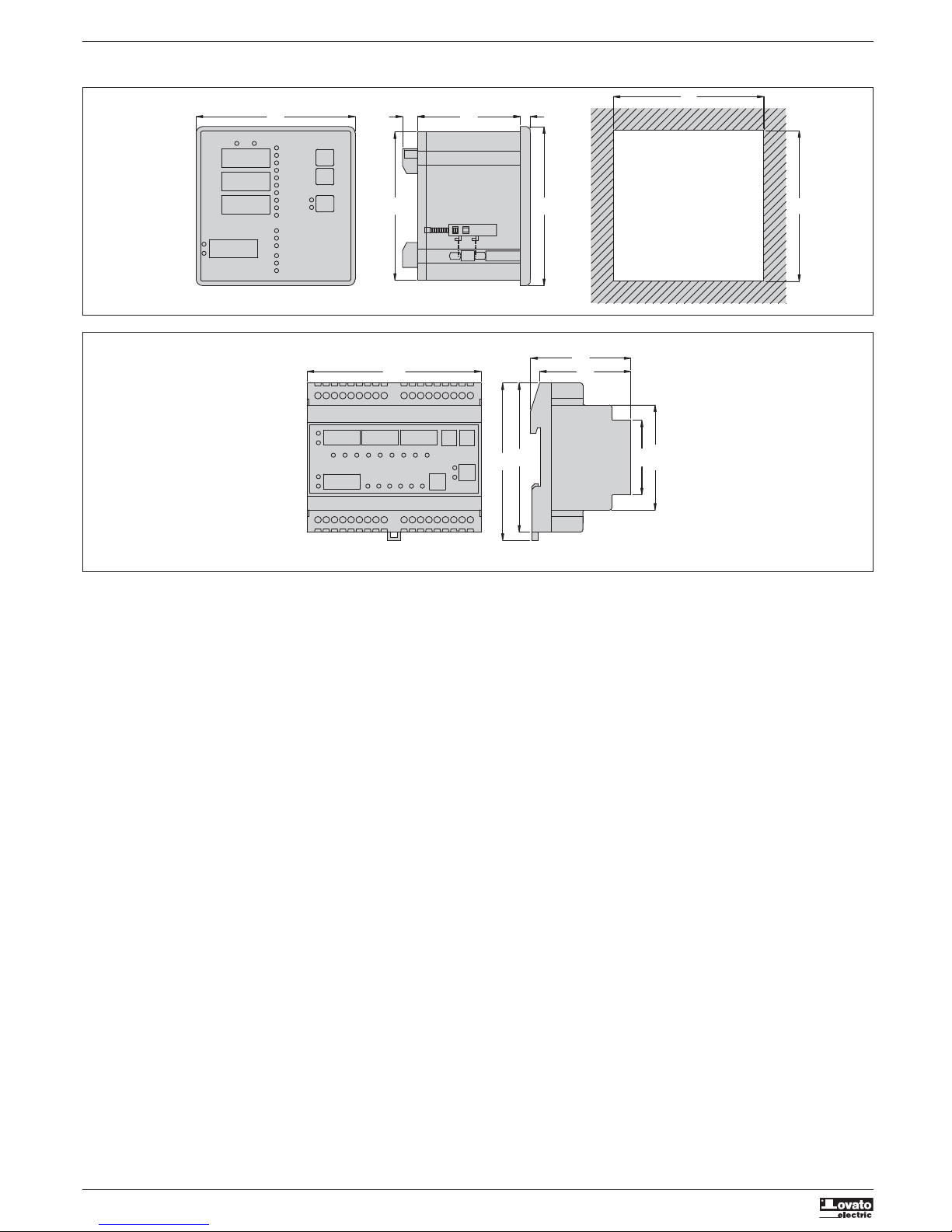

da 17,5mm Dimensioni L x H x P 96 x 96 x 76mm 105 x 90 x 60mm Dimensioni foratura pannello 91 x 91mm Grado di protezione IP54 frontale, IP41 frontale

IP54 con coperchio IP20 contenitore e trasparente morsettiere IP20 sul retro

Peso 477g 420g

Omologazioni e conformità

Omologazioni ottenute cULus, file NKCR.93601 per USA e

NKCR7.E93601 per Canada, GOST

UL “Marking” – Questi apparecchi devono essere protetti,

sulle fasi degli ingressi voltmetrici, da Fusibile certificato “UL Listed”, del tipo a uso generale, miniaturizzato o micro (JDYX) da 15A.

– Utilizzare conduttore di rame (CU) 60°C/75°C

e con sezione da 18/12 AWG, flessibile o rigido.

– Montaggio su superficie piana in contenitore

“Type 1”.

Conformi alle norme IEC/EN 61010-1, IEC/EN 61000-6-2,

CISPR 11/EN 55011, IEC/EN 61000-3-2, IEC/EN 61000-3-3, IEC/EN 60068-2-61, IEC/EN60068-2-27, IEC/EN60068-2-6, UL508, C22.2 N°14.

Page 9

I168 I GB F E 06 13 31100041

Additional errors

Voltage ±0.005% full scale / °C (-20...+60°C) Current ±0.015% full scale / °C (-20...+60°C)

ommunication port DMK 22 - DMK 52

RS485 serial interface Optoisolated with programmable baud rate

1200-19200bps

Insulation

Rated insulation voltage (Ui) 690V compliant with IEC/EN 61010-1

Withstand voltage at serial port 1.5kVAC 1min

Ambient conditions

Operating temperature -20...+60°C Storage temperature -30...+80°C Relative humidity <90% Max pollution degree 2

Connections DMK 21-22 DMK 51-52

Terminal type Plug-in Fixed Cable cross section (min-max) 0.2-2.5 mm

0.2-1.5 mm

(24-12 AWG) (24-16 AWG)

Tightening torque 0.5 Nm (4.5 lbin) 0.45 Nm (4 lbin)

Housing DMK 21-22 DMK 51-52

Material Self-extinguishing Self-extinguishing

Noryl Noryl

Version Flush mount per 35mm rail mounting

IEC 61554 EN50022 6x17.5mm

odules Dimensions w x h x d 96 x 96 x 76mm 105 x 90 x 60mm Cutout 91 x 91mm Degree of protection IP54 on front, IP41 on front

IP54 with transparent IP20 housing and cover terminal blocks IP20 on back

Weight 477g 420g

Certifications and compliance

Certifications obtained cULus, file NKCR.93601 for USA and

NKCR7.E93601 for Canada, GOST

UL Marking – These Devices shall be protected by Any

Listed Fuses, Miscellaneous, Miniature and Micro (JDYX) 15A Fuses on voltage input phases.

– “Use 60°C/75°C copper (CU) conductor and

wire size range 18-12 AWG, stranded or solid”.

– “For use on a flat surface of a Type 1

Enclosure”.

Comply with standard IEC/EN 61010-1, IEC/EN 61000-6-2,

CISPR 11/EN 55011, IEC/EN 61000-3-2, IEC/EN 61000-3-3, IEC/EN 60068-2-61, IEC/EN60068-2-27, IEC/EN60068-2-6, UL508, C22.2 N°14.

TECHNICAL CHARACTERISTICS

Auxiliary supply

Rated voltage Us 208-240VAC Operating range 177...264VAC Frequency 45-65Hz Power consumption 4.5VA (Us=240VAC) Power dissipation 2.6W (Us= 240VAC) Micro-breaking immunity time 20ms

Voltage inputs

Rated voltage 690VAC phase-phase

400VAC phase-neutral

UL rating 600VAC phase-phase

347VAC phase-neutral

Measuring range 60-830VAC phase-phase

30-480VAC phase-neutral UFrequency range 45-65Hz Measuring method True RMS Measuring input impedance >1.1M phase-phase

>570K phase-neutral Wiring mode Single-phase, two phase, three phase and

balanced three-phase.

urrent inputs

Rated current 5A (1A on request) Measuring range 0.05-6A Type of input Shunt UL rating Supplied by an external current transformer

(low voltage). 5A max Measuring method True RMS Overload capacity +20% Ie from external CT with 5A secondary Overload peak 50A for 1 second Dynamic limit 125A for 10ms Self-consumption <0.6W per phase

Measuring accuracy

Measuring conditions Temperature +23°C ±1°C

Relative humidity 45±15%

Voltage 0.2 - 1.2 Ue

Current 0.2 - 1.2 Ie Voltage Class 0.5 ±0.35% full scale (830VAC) Current Class 0.5 ±0.5% full scale (6A) Frequency ±0.1Hz Apparent power ±0.5% full scale ±1digit Active power ±1% full scale ±1digit (cos. 0.7 - 1)

±1.25% full scale ±1digit (cos. 0.3 - 0.7) Reactive power ±1% full scale ±1digit (sine. 0.7 - 0.1)

±1.25% full scale ±1digit (sine. 0.3 - 0.7) Energy Class 2; (IEC/EN 61036 and 61628)

Page 10

I168 I GB F E 06 13 31100041

CARACTÉRISTIQUES TECHNIQUES

Alimentation auxiliaire

Tension assignée Us 208 à 240VAC Limites de fonctionnement 177 à 264VAC VAC Fréquence 45 à 65Hz P

uissance absorbée maxi 4,5VA (Us=240VAC) Puissance dissipée maxi 2,6W (Us= 240VAC) Immunité micro-coupures 20ms

Entrées de tension

Tension assignée Ue max 690VAC phase-phase

400VAC phase-neutre

Catégorie d’emploi selon UL 600VAC phase-phase

347VAC phase-neutre

Gamme de mesure 60 à 830VAC phase-phase

30 à 480VAC phase-neutre Gamme de fréquence 45 à 65Hz Méthode de mesure Valeur efficace (TRMS) Impédance des entrées de mesure >1,1M phase-phase et >570K phase-neutre Mode de connexion Monophasé, biphasé, triphasé et triphasé

équilibré.

ntrées courant

Courant assignée 5A (1A sur demande) Gamme de mesures 0,05 à 6A Type d’entrée Shunt Catégorie d’emploi selon UL Alimenté par transformateur d’intensité externe

(basse tension) 5A maxi. Méthode de mesure Valeur efficace (RMS) Surintensité admissible +20% de TI externe avec secondaire 5A Pic de courant admissible 50A pour 1 seconde Limite dynamique 125A pour 10ms Autoconsommation <0,6W par phase

Précision de mesure

Conditions de mesure Température +23°C ±1°C

Humidité relative 45±15%

Tension 0,2 - 1,2 Ue

Courant 0,2 - 1,2 Ie Tension Classe 0,5 ±0,35% pleine échelle (830VAC) Courant Classe 0,5 ±0,5% pleine échelle (6A) Fréquence ±0,1Hz Puissance apparente ±0,5% pleine échelle ±1chiffre Puissance active ±1% pleine échelle ±1chiffre (cos. 0,7 - 1)

±1,25% pleine échelle ±1chiffre (cos. 0,3 - 0,7) Puissance réactive ±1% pleine échelle ±1chiffre (sine. 0,7 - 0,1)

±1,25% pleine échelle ±1chiffre (sine. 0,3 - 0,7) Energie Classe 2; (IEC/EN 61036 et 61268)

Erreurs supplémentaires

Tension ±0,005% pleine échelle / °C (-20 à +60°C) Courant ±0,015% pleine échelle / °C (-20 à +60°C)

Ligne de communication DMK 22 - DMK 52

Interface série RS485 Isolée avec debit en bauds programmable

1200÷19200bps

Isolation

Tension assignée d’isolement (Ui) 690V selon norme IEC/EN 61010-1

Environnement

Température de fonctionnement -20 à +60°C Température de stockage -30 à +80°C Humidité relative <90% Degré de pollution maxi 2

Connexions DMK 21-22 DMK 51-52

ype de bornes Débrochables Fixes

Section des connecteurs (mini-maxi) 0,2 à 2,5 mm

0,2 à 1,5 mm

(

24/12 AWG) (24/16 AWG)

Couple de serrage 0,5 Nm (4,5 lbin) 0,45 Nm (4 lbin)

Boîtier DMK 21-22 DMK 51-52

Matériau Noryl Noryl

auto-extinguible auto-extinguible

Exécution Encastrable selon fixation sur profilé

norme IEC 61554

35mm selon DIN50022,

6 modules de 17,5mm Dimensions l x h x p 96 x 96 x 76mm 105 x 90 x 60 mm Découge 91 x 91 mm Degré de protection IP54 frontal IP41 frontal

IP54 avec couvercle IP20 boîtier et borniers transparent IP20 à l’arrière

Masse 477g 420g

Certification et conformité

Certifications obtenues cULus, file NKCR.93601 pour USA et

NKCR7.E93601 pour Canada, GOST

UL “Marking” – Ces appareils vont protéger aux entrées de

phase avec Fusible certifié “UL Listed”, du type général, miniature o micro (JDYX) de 15A.

– Utiliser conducteurs de cuivre (CU) 60°/75°C

et avec section de 18/12 AWG, flexible ou rigide.

– Montage sur surface plate dans coffret

“Type 1”.

Conforme aux normes IEC/EN 61010-1, IEC/EN 61000-6-2,

CISPR 11/EN 55011, IEC/EN 61000-3-2, IEC/EN 61000-3-3, IEC/EN 60068-2-61, IEC/EN60068-2-27, IEC/EN60068-2-6, UL508, C22.2 N°14.

Page 11

Errores adicionales

Voltaje ±0.005% f.e. / °C (-20...+60°C) Corriente ±0.015% f.e. / °C (-20...+60°C)

uerto de comunicación serial DMK22 Y DMK52

Puerto serial RS485 Aislado con velocidad de transmisión

programable 1200 a 19200 bps.

Aislamiento

Tensión nominal de aislamiento (Ui) 690V secundo IEC/EN 61010-1

Condiciones ambientales

Temperatura de funcionamiento -20...+60°C Temperatura de almacenamiento -30...+80°C Humedad relativa <90% Grado de contaminación máxima 2

Conexiones DMK 21-22 DMK 51-52

Tipo de terminales Extraíbles Fijos Sección de cable ( mín. y máx.) 0,2...2,5 mm

0,2...1,5 mm

(24/12 AWG) (24/16 AWG)

Par de ajuste 0,5 Nm (4,5 lbin) 0,45 Nm (4 lbin)

Caja DMK 21-22 DMK 51-52

Material Noryl Noryl

utoextinguible autoextinguible

Versión Empotrable según Montaje sobre guia

norma IEC 61554 35mm EN 50022

6 módulos de 17,5mm Dimensiones L x H x A 96 x 96 x 76mm 105 x 90 x 60mm Dimensiones plantilla de perforación 91 x 91mm Grado de protección IP54 frontal, IP41 frontal

IP54 con tapa IP20 caja y terminales transparente IP20 caja y terminales

Peso 477g 420g

Homologaciones y conformidad

Homologaciones obtenidas cULus, file NKCR.93601 para USA y

NKCR7.E93601 para Canadá, GOST

Marcaje UL – Estos aparatos deben protegerse en las

entradas de tensión por fusibles normalizados “UL listed”, del tipo de uso general miniatura o micro (JDYX) de 15 A.

– Utilizar conductores de cobre (CU) 60ºC/75ºC

y con sección de 18/12 AWG flexible o rígido.

– Montaje en superficie plana de caja tipo 1.

Conforme a normas IEC/EN 61010-1, IEC/EN 61000-6-2,

CISPR 11/EN 55011, IEC/EN 61000-3-2, IEC/EN 61000-3-3, IEC/EN 60068-2-61, IEC/EN60068-2-27, IEC/EN60068-2-6, UL508, C22.2 N°14.

I168 I GB F E 06 13 31100041

CARACTERÍSTICAS TÉCNICAS

Alimentación auxiliar

Tensión nominal (Us) 208 - 240VAC Límites de empleo 177 - 264VAC Frecuencia 45 - 65Hz Potencia absorvida máxima 4,5VA (Us=240VAC) Potencia disipada máxima 2,6W (Us= 240VAC) Tiempo de inmunidad a microcortes 20ms

Entradas voltimétricas

Tensión nominal 690VAC fase-fase

400VAC fase-neutro

Datos de empleo UL 600VAC fase-fase

347VAC fase-neutro

ampo de medida 60-830VAC fase-fase

30-480VAC fase-neutro Campo de frecuencia 45 - 65Hz Tipo de medida Valor eficaz - True RMS Impedancia de la entrada de medida >1,1M fase-fase y >570K fase-neutro Modalidad de connexion Monofase, bifase, trifase y trifase balanceado.

Entradas amperométricas

Corriente nominal (Ie) 5A (1A bajo pedido) Rango de medidas 0,05...6A Tipo de entrada Shunt Datos de empleo UL Conexión por medio de un trasformador de

corriente externo (baja tensión. 5A max.) Tipo de medida Valor eficaz - True RMS Límite térmico permanente +20% desde TA externo con secundario 5A Límite térmico de corta duración 50A por 1 segundo Límite dinámico 125A por 10ms Autoconsumo <0,6W por fase

Precisión medidas

Condiciones de medida Temperatura +23°C ±1°C

Humedad relativa 45±15%

Voltaje 0,2 ÷ 1,2 Ue

Corriente 0,2 ÷ 1,2 Ie Voltaje Clase 0,5 ±0,35% f.e. (830VAC) Corriente Clase 0,5 ±0,5% f.e. (6A) Frecuencia ±0,1Hz Potencia aparente ±0,5% f.e. ±1dígito Potencia activa ±1% f.e. ±1dígito (cos. 0,7 ÷ 1)

±1,25% f.e. ±1dígito (cos. 0,3 ÷ 0,7) Potencia reactiva ±1% f.e. ±1dígito (sen. 0,7 ÷ 0,1)

±1,25% f.e. ±1dígito (sen. 0,3 ÷ 0,7) Energía Clase 2; (IEC/EN 61036 y 61268)

Page 12

I168 I GB F E 06 13 31100041

DIMENSIONI [mm] DIMENSIONS [mm] ENCOMBREMENT [mm] DIMENSIONES [mm]

1496

105

63.5

DMK 21 - DMK 22

DMK 51 - DMK 52
