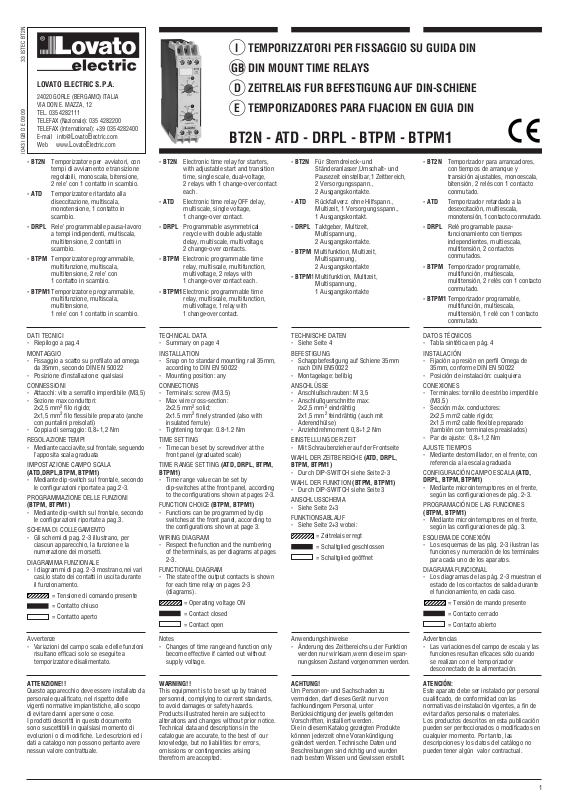

Lovato BT2N, ATD, DRPL, BTPM, BTPM1 Catalog Page

I043 I GB D E 09 09 33 ISTEC BT2N

BT2N - ATD - DRPL - BTPM - BTPM1

- BT2N Temporizzatore per avviatori, con

tempi di avviamento e transizione
regolabili, monoscala, bitensione,
2 rele’ con 1 contatto in scambio.

- ATD Temporizzatore ritardato alla

diseccitazione, multiscala,
monotensione, 1 contatto in
scambio.

- DRPL Rele’ programmabile pausa-lavoro

a tempi indipendenti, multiscala,
multitensione, 2 contatti in
scambio.

- BTPM Temporizzatore programmabile,

multifunzione, multiscala,
multitensione, 2 rele’ con
1 contatto in scambio.

- BTPM1 Temporizzatore programmabile,

multifunzione, multiscala,
multitensione,
1 rele’ con 1 contatto in scambio.

DATI TECNICI

- Riepilogo a pag.4
MONTAGGIO

- Fissaggio a scatto su profilato ad omega
da 35mm, secondo DIN EN 50022

- Posizione d’installazione: qualsiasi

CONNESSIONI

- Attacchi: vite a serrafilo imperdibile (M3,5)

- Sezione max conduttori:
2x2,5 mm

2

filo rigido;

2x1,5 mm

2

filo flessibile preparato (anche

con puntalini preisolati)

- Coppia di serraggio: 0,8÷1,2 Nm

REGOLAZIONE TEMPI

- Mediante cacciavite,sul frontale, seguendo
l’apposita scala graduata

IMPOSTAZIONE CAMPO SCALA

(ATD,DRPL,BTPM, BTPM1)

- Mediante dip-switch sul frontale, secondo
le configurazioni riportate a pag.2-3.

PROGRAMMAZIONE DELLE FUNZIONI

(BTPM, BTPM1)

- Mediante dip-switch sul frontale, secondo
le configurazioni riportate a pag.3.

SCHEMA DI COLLEGAMENTO

- Gli schemi di pag. 2-3 illustrano, per
ciascun apparecchio, la funzione e la
numerazione dei morsetti.

DIAGRAMMA FUNZIONALE

- I diagrammi di pag. 2-3 mostrano,nei vari
casi,lo stato dei contatti in uscita durante
il funzionamento.

= Tensione di comando presente
= Contatto chiuso
= Contatto aperto

Avvertenze

- Variazioni del campo scala e delle funzioni
risultano efficaci solo se eseguite a
temporizzatore disalimentato.

ATTENZIONE!!

Questo apparecchio deve essere installato da
personale qualificato, nel rispetto delle
vigenti normative impiantistiche, allo scopo
di evitare danni a persone o cose.
I prodotti descritti in questo documento
sono suscettibili in qualsiasi momento di
evoluzioni o di modifiche. Le descrizioni ed i
dati a catalogo non possono pertanto avere
nessun valore contrattuale.

- BT2N Electronic time relay for starters,

with adjustable start and transition
time, single scale, dual-voltage,
2 relays with 1 change-over contact
each.

- ATD Electronic time relay OFF delay,

multiscale, single voltage,
1 change-over contact.

- DRPL Programmable asymmetrical

recycle with double adjustable
delay, multiscale, multivoltage,
2 change-over contacts.

- BTPM Electronic programmable time

relay, multiscale, multifunction,
multivoltage, 2 relays with
1 change-over contact each.

- BTPM1 Electronic programmable time

relay, multiscale, multifunction,
multivoltage,

1 relay with

1 change-over contact.

TECHNICAL DATA

- Summary on page 4
INSTALLATION

- Snap on to standard mounting rail 35mm,
according to DIN EN 50022

- Mounting position: any

CONNECTIONS

- Terminals: screw (M3.5)

- Max wire cross-section:
2x2.5 mm

2

solid;

2x1.5 mm

2

finely stranded (also with

insulated ferrule)

- Tightening torque: 0.8-1.2 Nm

TIME SETTING

- Time can be set by screwdriver at the
front panel (graduated scale)

TIME RANGE SETTING (ATD, DRPL, BTPM,

BTPM1)

- Time range value can be set by
dip-switches at the front panel, according
to the configurations shown at pages 2-3.

FUNCTION CHOICE (BTPM, BTPM1)

- Functions can be programmed by dip
switches at the front panel, according to
the configurations shown at page 3.

WIRING DIAGRAM

- Respect the function and the numbering
of the terminals, as per diagrams at pages
2-3.

FUNCTIONAL DIAGRAM

- The state of the output contacts is shown
for each time relay on pages 2-3
(diagrams).

= Operating voltage ON
= Contact closed
= Contact open

Notes

- Changes of time range and function only
become effective if carried out without
supply voltage.

WARNING!!

This equipment is to be set up by trained
personnel, complying to current standards,
to avoid damages or safety hazards.
Products illustrated herein are subject to
alterations and changes without prior notice.
Technical data and descriptions in the
catalogue are accurate, to the best of our
knowledge, but no liabilities for errors,
omissions or contingencies arising
therefrom are accepted.

- BT2N Für Sterndreieck- und

Ständeranlasser,Umschalt- und
Pausezeit einstellbar,1 Zeitbereich,
2 Versorgungsspann.,
2 Ausgangskontakte.

- ATD Rückfallverz. ohne Hilfspann.,

Multizeit, 1 Versorgungsspann.,
1 Ausgangskontakt.

- DRPL Taktgeber, Multizeit,

Multispannung,
2 Ausgangskontakte.

- BTPM Multifunktion, Multizeit,

Multispannung,
2 Ausgangskontakte

- BTPM1 Multifunktion, Multizeit,

Multispannung,
1 Ausgangskontakte

TECHNISCHE DATEN

- Siehe Seite 4
BEFESTIGUNG

- Schappbefestigung auf Schiene 35mm
nach DIN EN50022

- Montagelage: belibig

ANSCHLÜSSE

- Anschlußschrauben: M 3,5

- Anschlußquerschnitte max:
2x2,5 mm

2

eindrähtig

2x1,5 mm

2

feindrähtig (auch mit

Aderendhülse)

- Anziehdrehmoment 0,8÷1,2 Nm

EINSTELLUNG DER ZEIT

- Mit Schraubenzieher auf der Frontseite

WAHL DER ZEITBEREICHE (ATD, DRPL,

BTPM, BTPM1)

- Durch DIP-SWITCH siehe Seite 2-3

WAHL DER FUNKTION (BTPM, BTPM1)

- Durch DIP-SWITCH siehe Seite 3

ANSCHLUSSCHEMA

- Siehe Seite 2+3

FUNKTIONSABLAUF

- Siehe Seite 2+3 wobei:

= Zeitrelais erregt
= Schaltglied geschlossen
= Schaltglied geöffnet

Anwendungshinweise

- Änderung des Zeitbereichs u.der Funktion
werden nur wirksam,wenn diese im span­nungslosen Zustand vorgenommen werden.

ACHTUNG!

Um Personen- und Sachschaden zu
vermeiden, darf dieses Gerät nur von
fachkundingem Personal, unter
Berücksichtigung der jewells geltenden
Vorschriften, installiert werden.
Die in diesem Katalog gezeigten Produkte
können jederzeit ohne Vorankündigung
geändert werden. Technische Daten und
Beschreibungen sind richtig und wurden
nach bestem Wissen und Gewissen erstellt.

- BT2N Temporizador para arrancadores,

con tiempos de arranque y
transición ajustables, monoescala,
bitensión, 2 relés con 1 contacto
conmutado.

- ATD Temporizador retardado a la

desexcitación, multiescala,
monotensión,1contacto conmutado.

- DRPL Relé programable pausa-

funcionamiento con tiempos
independientes, multiescala,
multitensión, 2 contactos
conmutados.

- BTPM Temporizador programable,

multifunción, multiescala,
multitensión, 2 relés con 1 contacto
conmutado.

- BTPM1 Temporizador programable,

multifunción, multiescala,
multitensión, 1 relé con 1 contacto
conmutado.

DATOS TÉCNICOS

- Tabla sintética en pág. 4
INSTALACIÓN

- Fijación a presión en perfil Omega de
35mm, conforme DIN EN 50022

- Posición de instalación: cualquiera

CONEXIONES

- Terminales: tornillo de estribo imperdible
(M3,5)

- Sección máx. conductores:
2x2,5 mm2 cable rígido;
2x1,5 mm2 cable flexible preparado
(también con terminales preaislados)

- Par de ajuste: 0,8÷1,2 Nm

AJUSTE TIEMPOS

- Mediante destornillador, en el frente, con
referencia a la escala graduada

CONFIGURACIÓN CAMPO ESCALA (ATD,

DRPL, BTPM, BTPM1)

- Mediante microinterruptores en el frente,
según las configuraciones de pág. 2-3.

PROGRAMACIÓN DE LAS FUNCIONES

(BTPM, BTPM1)

- Mediante microinterruptores en el frente,
según las configuraciones de pág. 3.

ESQUEMA DE CONEXIÓN

- Los esquemas de las pág. 2-3 ilustran las
funciones y numeración de los terminales
para cada uno de los aparatos.

DIAGRAMA FUNCIONAL

- Los diagramas de las pág. 2-3 muestran el
estado de los contactos de salida durante
el funcionamiento, en cada caso.

= Tensión de mando presente
= Contacto cerrado
= Contacto abierto

Advertencias

- Las variaciones del campo de escala y las
funciones resultan eficaces sólo cuando
se realizan con el temporizador
desconectado de la alimentación.

ATENCIÓN:

Este aparato debe ser instalado por personal
cualificado, de conformidad con las
normativas de instalación vigentes, a fin de
evitar daños personales o materiales.
Los productos descritos en esta publicación
pueden ser perfeccionados o modificados en
cualquier momento. Por tanto, las
descripciones y los datos del catálogo no
pueden tener algún valor contractual.

1

I

TEMPORIZZATORI PER FISSAGGIO SU GUIDA DIN

GB DIN MOUNT TIME RELAYS

D

ZEITRELAIS FUR BEFESTIGUNG AUF DIN-SCHIENE

E TEMPORIZADORES PARA FIJACION EN GUIA DIN

LOVATO ELECTRIC S.P.A.

24020 GORLE (BERGAMO) ITALIA
VIA DON E. MAZZA, 12
TEL. [phone]
TELEFAX (Nazionale): 035 4282200
TELEFAX (International): [phone]
E-mail info@

LovatoElectric.com

Web www.

LovatoElectric.com

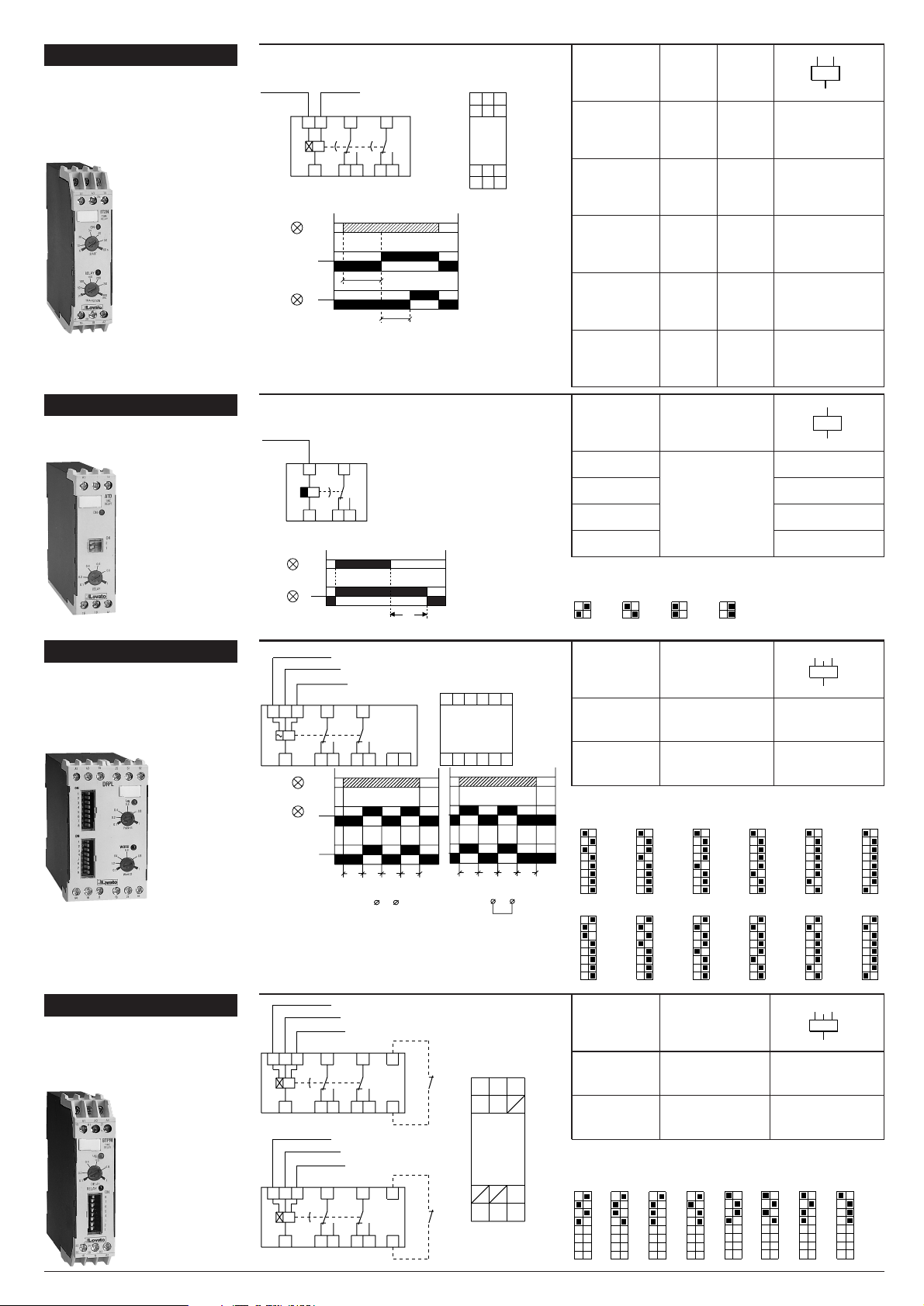

I043 I GB D E 09 09 33 ISTEC BT2N

ATD

DRPL

Ritardo alla diseccitazione / Off delay
Rückfallverzögert / Retardo a la desexcitación

Pausa-lavoro a tempi indipendenti
Asymmetrical recycle multiscale
Taktgeber
Pausa-funcionamiento con tiempos
independientes

Codice ordinaz. t
Order code DELAY
Bestellbez.
Código pedido

31 ATD 24 A1-A2 = 24VAC/DC

31 ATD 48 A1-A2 = 48VAC/DC

0.3s - 768s

31 ATD 110

programmable

A1-A2 = 110-127VAC

31 ATD 220 A1-A2 = 220-240VAC

Codice ordinaz. Pause t1
Order code Work t2
Bestellbez.
Código pedido

31 DRPL 220

0.3s - 120min

A4-A2 = 24VAC/DC

programmable

A3-A2 = 110-127VAC
A1-A2 = 220-240VAC

31 DRPL 60

0.3s - 120min

A4-A2 = 24VAC/DCC

programmable

A3-A2 = 48VAC/DC
A1-A2 = 60VAC/DC

SCELTA DEL CAMPO SCALA(t DELAY) / TIME RANGE SETTING(t DELAY)
WAHL DER ZEITBEREICH (t DELAY) / SELECCIÓN CAMPO ESCALA (t DELAY)

SCELTA DEL CAMPO SCALA(t DELAY) / TIME RANGE SETTING(t DELAY)
WAHL DER ZEITBEREICH (t DELAY) / SELECCIÓN CAMPO ESCALA (t DELAY)

Inizio pausa

Beginning with pause

Pause beginnend

Inicio pausa

Inizio lavoro

Beginning with work

Impuls beginnend

Inicio funcionamiento

A1 15

A2 16 18

24VAC/DC

220-240VAC

110-127VAC

48VAC/DC

t

18
16

15

A2

A1

ON

RELAY

15

16A4

DRPL

A1 A3 15

A2 16 18

24VAC/DC

48-110-127VAC

2826

25

18 262528S1A2

S2A3A1

S1 S2

A4

60-220-240VAC

28

26

25

A2

A.

15

16

18

t1 t2 t2t1

S2S1

ON

WORK

t1t2 t1t2

S1 S2

ON

1

2

2
1

ON

2
1

ON

2
1

ON

0.3-3s 1.2-12s 9.6-96s 76.8-768s

8

7

6

5

4

3

2

1

ON ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

0.3-3s 0.6-6s 1.2-12s 3-30s 6-60s 12-120s

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

12-120min6-60min3-30min1.2-12min0.6-6min0.3-3min

A1A2A4

A3

A1

A2

BT2N

Per avviatori
For starters
Sterndreieck- und Ständeranlasser
Para arrancadores

Codice ordinaz. t t
Order code START

TRANSITION
Bestellbez.
Código pedido

31 BT2N 6S 48 0.6-6s
31 BT2N 12S 48 1.2-12s

20-300ms

A1-A2 = 48VAC/DC

31 BT2N 30S 48 3-30s A3-A2 = 24VAC/DC
31 BT2N 60S 48 6-60s

31 BT2N 6S 110 0.6-6s
31 BT2N 12S 110 1.2-12s

20-300ms

A1-A2 = 110-127VAC

31 BT2N 30S 110 3-30s A3-A2 = 24VAC/DC
31 BT2N 60S 110 6-60s

31 BT2N 6S 220 0.6-6s
31 BT2N 12S 220 1.2-12s

20-300ms

A1-A2 = 220-240VAC

31 BT2N 30S 220 3-30s A3-A2 = 24VAC/DC
31 BT2N 60S 220 6-60s

31 BT2N 6S 380 0.6-6s
31 BT2N 12S 380 1.2-12s

20-300ms

A1-A2 = 380-415VAC

31 BT2N 30S 380 3-30s A3-A2 = 24VAC/DC
31 BT2N 60S 380 6-60s

31 BT2N 6S 440 0.6-6s
31 BT2N 12S 440 1.2-12s

20-300ms

A1-A2 = 415-440VAC

31 BT2N 30S 440 3-30s A3-A2 = 24VAC/DC
31 BT2N 60S 440 6-60s

25

2826

BT2N

A1 A3 15

A2 16 18

24VAC/DC

220-240VAC

110-127VAC

48VAC/DC

15A3

A1

16 18 A2

2826

25

415-440VAC

380-415VAC

28

26

25

A2

A.

15

16

18

transition

start

RELAY

ON

A1A2A3

2

BTPM

Programmabile, multiscala, multifunzione
Programmable, multiscale, multifunction
Programmierbar: U-t-Fkt.
Programable, multiescala, multifunción

Codice ordinaz. t
Order code DELAY
Bestellbez.
Código pedido

31 BTPM 220 0.3s - 768min A4-A2 = 24VAC/DC

programmable A3-A2 = 110-127VAC

A1-A2 = 220-240VAC

31 BTPM 60 0.3s - 768min A4-A2 = 24VAC/DC

programmable A3-A2 = 48VAC/DC

A1-A2 = 60VAC/DC

A1A2A4

A3

SCELTA DEL CAMPO SCALA(t DELAY) / TIME RANGE SETTING(t DELAY)
WAHL DER ZEITBEREICH (t DELAY) / SELECCIÓN CAMPO ESCALA (t DELAY)

A1 A3 25

A2 26 28 1816

15

R2

A4

R1

C

60-220-240VAC

24VAC/DC

48-110-127VAC

A4

R2

R1

BTPM

A2181516

A3

A1

262228

24

25

21

A1 A3 25

A2 26 28 1816

15

R2

A4

R1

C

60-220-240VAC

24VAC/DC

48-110-127VAC

2 contacts delayed

1 contact instantaneous + 1 contact delayed

8
7
6
5
4
3
2
1

ON

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

0.3-3s 1.2-12s 9.6-96s 76.8-768s

76.8-768min9.6-96min1.2-12min0.3-3min

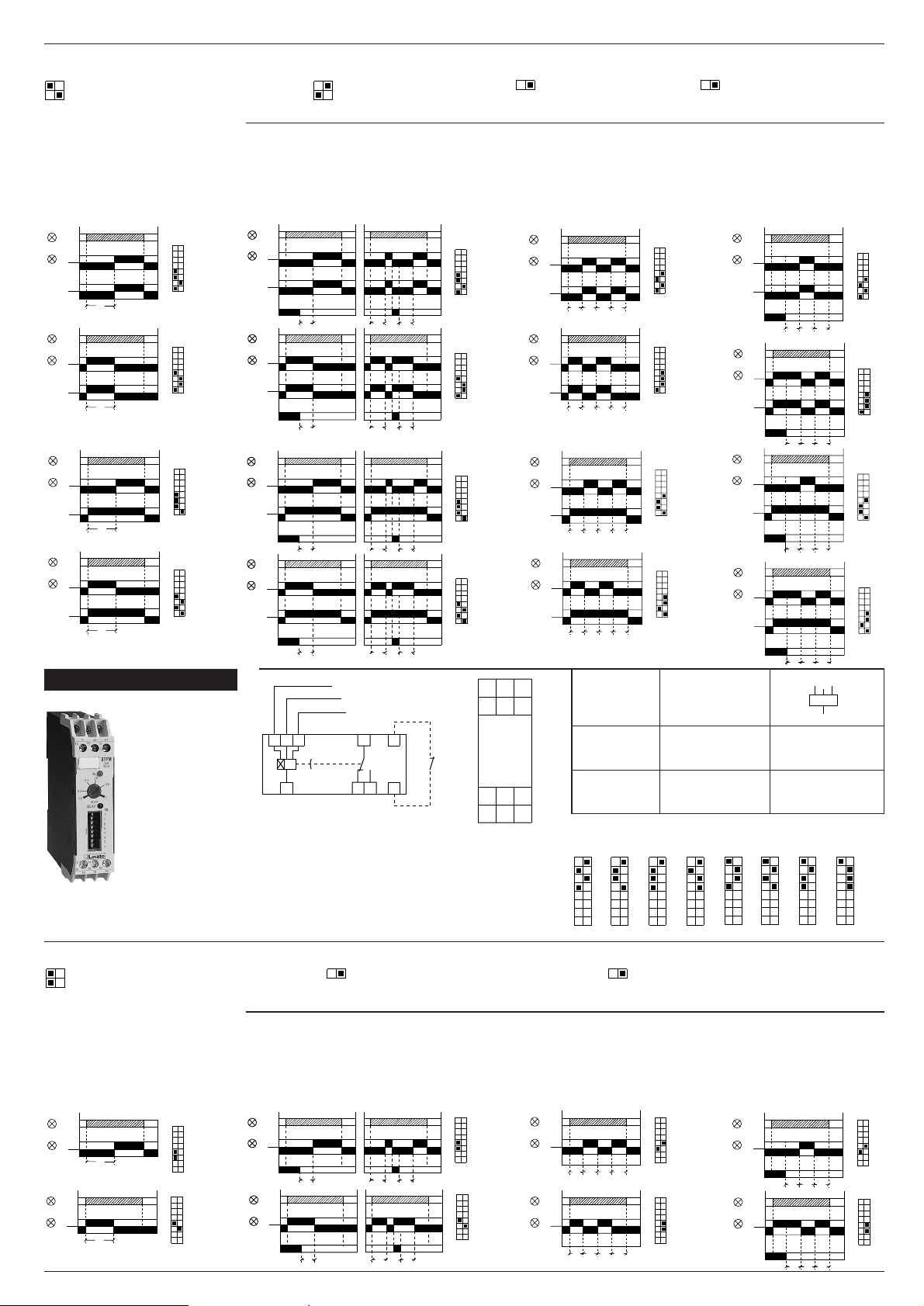

I043 I GB D E 09 09 33 ISTEC BT2N

SCELTA DELLE FUNZIONI FUNCTION SETTING WAHL DER FUNKTION SELECCIÓN DE LAS FUNCIONES

Ritardo all'eccitazione
Delay on operate
Anzugverzögert
Retardo a la excitación

Ritardo all'apertura di un contatto esterno (R1-R2)
Delay on opening of remote contact (R1-R2)
Rückfallverzögert mit Hilfsspannung (R1-R2)
Retardo a la apertura de un contacto externo (R1-R2)

Intermittenza
Pulsing
Blinkend
Intermitencia

Intermittenza all'apertura
di un contatto esterno (R1-R2)
Pulsing on opening
of remote contact (R1-R2)
Blinkend mit Hilfsspannung (R1-R2)
Intermitencia a la apertura de un
contacto externo (R1-R2)

Ritardo all'eccitazione
Delay on operate
Anzugverzögert
Retardo a la excitación

Ritardo all'apertura di un contatto esterno (R1-R2)
Delay on opening of remote contact (R1-R2)
Rückfallverzögert mit Hilfsspannung (R1-R2)
Retardo a la apertura de un contacto externo (R1-R2)

Intermittenza
Pulsing
Blinkend
Intermitencia

Intermittenza all'apertura
di un contatto esterno (R1-R2)
Pulsing on opening
of remote contact (R1-R2)
Blinkend mit Hilfsspannung (R1-R2)
Intermitencia a la apertura de un
contacto externo (R1-R2)

28

26

25

A2

A.

15

16

18

t

ON

1

2

3

4

5

6

7

8

ON

RELAY

8
7
6
5
4
3
2
1

ON

t

18

16

15

A.

A2

25

26

28

ON

RELAY

18

16

15

A.

A2

21

22

24

t

8
7
6
5
4
3
2
1

ON

ON

RELAY

ON

1

2

3

4

5

6

7

8

t

24

22

21

A2

A.

15

16

18

ON

RELAY

28

26

25

A2

A.

15

16

18

t

ON

1

2

3

4

5

6

7

8

R1
R2

t t

ON

RELAY

8

7

6

5

4

3

2

1

ON

18

16

15

A.

A2

25

26

28

R2

R1

t tt

ON

RELAY

18

16

15

A.

A2

21

22

24

8

7

6

5

4

3

2

1

ON

R2

R1

t tt

ON

RELAY

ON

1

2

3

4

5

6

7

8

24

22

21

A2

A.

15

16

18

t

R1
R2

t t

ON

RELAY

28

26

25

A2

A.

15

16

18

t

ON

1

2

3

4

5

6

7

8

t t t

ON

RELAY

28

26

25

A2

A.

15

16

18

t

ON

1

2

3

4

5

6

7

8

R1

R2

t t

ON

RELAY

8
7
6
5
4
3
2
1

ON

18

16

15

A.

A2

25

26

28

R2

R1

ttt

ON

RELAY

8
7
6
5
4
3
2
1

ON

18

16

15

A.

A2

25

26

28

tttt

ON

RELAY

18

16

15

A.

A2

21

22

24

8
7
6
5
4
3
2
1

ON

tttt

ON

RELAY

18

16

15

A.

A2

21

22

24

8
7
6
5
4
3
2
1

ON

R2

R1

ttt

ON

RELAY

ON

1

2

3

4

5

6

7

8

24

22

21

A2

A.

15

16

18

R1

R2

t tt

ON

RELAY

ON

1

2

3

4

5

6

7

8

24

22

21

A2

A.

15

16

18

t t t t

ON

RELAY

1 contatto ist. + 1 contatto rit.
1 contact inst. + 1 contact delayed
1 Wechsler verz. + 1 Wechsler unverz.
1 cont. instantáneo + 1 retardado

2 contatti rit.
2 contact delayed
2 Wechsler verzögert
2 contactos retardado

Inversione relè
Relay energization
Einschaltwischend
Inversión relés

Intermittenza
Pulsing
Blinkend
Intermitencia

2

1

ON

SCELTA DELLE FUNZIONI FUNCTION SETTING WAHL DER FUNKTION SELECCIÓN DE LAS FUNCIONES

Dip-switch non utilizzati
Dip-switches not used
Dip-Switch 1 und 2 Keine funktion
Microinterruptores no utilizados

Inversione relè
Relay energization (immediate)
Pulsing
Inversión relés

Intermittenza
Einschaltwischend
Blinkend
Intermitencia

2

1

ON3ON4ON

3

Codice ordinaz. t
Order code DELAY
Bestellbez.
Código pedido

31 BTPM1 220 0.3s - 768min A4-A2 = 24VAC/DC

programmable A3-A2 = 110-127VAC

A1-A2 = 220-240VAC

31 BTPM1 60 0.3s - 768min A4-A2 = 24VAC/DC

programmable A3-A2 = 48VAC/DC

A1-A2 = 60VAC/DC

A1A2A4

A3

A4

R2

R1

BTPM1

A1 A3

A2 1816

15

A2181516

A3

A1

R2

A4

R1

C

60-220-240VAC

24VAC/DC

48-110-127VAC

1 contact delayed

SCELTA DEL CAMPO SCALA(t DELAY) / TIME RANGE SETTING(t DELAY)
WAHL DER ZEITBEREICH (t DELAY) / SELECCIÓN CAMPO ESCALA (t DELAY)

8
7
6
5
4
3
2
1

ON

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

ON

1

2

3

4

5

6

7

8

0.3-3s 1.2-12s 9.6-96s 76.8-768s

76.8-768min9.6-96min1.2-12min0.3-3min

BTPM1

3

ON

1

2

ON

4

ON

A2

A.

15

16

18

t

ON

1

2

3

4

5

6

7

8

ON

RELAY

8
7
6
5
4
3
2
1

ON

t

18

16

15

A.

A2

ON

RELAY

A2

A.

15

16

18

t

ON

1

2

3

4

5

6

7

8

R1
R2

t t

ON

RELAY

8

7

6

5

4

3

2

1

ON

18

16

15

A.

A2

R2

R1

t tt

ON

RELAY

A2

A.

15

16

18

t

ON

1

2

3

4

5

6

7

8

t t t

ON

RELAY

8
7
6
5
4
3
2
1

ON

18

16

15

A.

A2

tttt

ON

RELAY

A2

A.

15

16

18

t

ON

1

2

3

4

5

6

7

8

R1

R2

t t

ON

RELAY

8
7
6
5
4
3
2
1

ON

18

16

15

A.

A2

R2

R1

ttt

ON

RELAY

I043 I GB D E 09 09 33 ISTEC BT2N

4

DATI TECNICI
TECHNICAL DATA
TECHNISCHE DATEN
DATOS TÉCNICOS

Norme di riferimento

Omologazioni

CIRCUITO DI COMANDO

Tensione nominale di alimentazione (Us)

Frequenza nominale

Limiti di funzionamento

Potenza assorbita (max)

CIRCUITO DI TEMPORIZZAZIONE

Campi di regolazione tempo

Errore di predisposizione

Errore di ripetibilità

Errore dovuto alle variazioni di tensione

Var. medie dei tempi impostati a -10°C
rispetto alle condizioni 20°C a +60°C

Durata minima del comando

Tempo di ripristino durante la temporiz.

a tempo scaduto

Tempo di immunità alle microinterruzioni

CONTATTI DI USCITA

Composizione contatti

Max tensione di commutazione

Corrente termica nominale (Ith)

Corrente d'impiego

Designazione UL

Vita elettrica

Vita meccanica

ISOLAMENTO

Tensione nominale d'isolamento

Tensione nominale di tenuta a impulso

Prova di tenuta in AC

Temperatura d'impiego / stoccaggio

Materiale contenitore

Grado di protezione

Reference standards

Certifications

CONTROL CIRCUIT

Rated supply voltage (Us)

Rated frequency

Operational limits

Power consumption (max)

TIMING CIRCUIT

Time setting ranges

Setting accuracy

Repeatability

Influence of voltage variation

Average var.of set delays at -10°C
in relation to 20°C cond. at +60°C

Minimum ON time

Reset time during operation

time elapsed

Power fault immunity

OUTPUT CONTACTS

Contact arrangement

Max operational voltage

Rated thermal current (Ith)

Operational current

UL designation

Electrical life

Mechanical life

INSULATION

Rated insulation voltage

Rated impulse withstand voltage

AC dielectric test voltage

Operating temperature / storage

Housing material

Degree of protection

Entsprechend der Normen

Zulassungen

STEUERSTROMKREIS

Versorgungspannung (Us)

Frequenz

Arbeitsbereich

Eigenverbrauch (max)

ZEITKREIS

Zeitbereich

Einstellgenauigkeit

Wiederholgenauigkeit

Wertabweichnung beiVersorgungsp.

Mittelwertabweichnung

bei -10°C

bezogen auf 20°C bei +60°C

Befehlsmindestdauer

Rückstellzeit während Ablauf

nach Ablauf

Zul. Unterbrech.-zeit der
Versorgungsspannung

AUSGANGSKONTAKTE

Schaltglieder

Max Schaltspannung

Therm. Nennstrom (Ith)

Nennstrom

Klassifizierung UL

Elektr. Lebensdauer

Mechan. Lebensdauer

NENNISOLATION

Bemessungs-Isolationspannung

Stoßspannungsfestigkeit

Prüfspannung AC

Betriebstemperatur /Lagertemperatur

Gehäuse-Material

Schutzart

Normas de referencia

Homologaciones

CIRCUITO DE MANDO

Tensión nominal dealimentación (Us)

Frecuencia nominal

Límites de funcionamiento

Potencia absorbida (máx)

CIRCUITO DE TEMPORIZACIÓN

Campos de ajuste tiempo

Error de predisposición

Error de repetibilidad

Error debido a las variac. de tensión

Var. prom. de tiempos conf. a -10°C
respecto condic.de 20°C a +60°C

Duración mínima del mando

Tiempo

durante tempor.

restablecimiento

con tiempo super.

Tiempo de inmunidad a la
microinterrupción

CONTACTOS DE SALIDA

Composición contactos

Máx. tensión de conmutación

Corriente térmica nominal (Ith)

Corriente de funcionamiento

Designación UL

Vida eléctrica

Vida mecánica

AISLAMIENTO

Tensión nominal de aislamiento

Tensión nom.de retenciónpor impulso

Prueba de retención en AC

Temperatura de uso/almacenam.

Material caja

Grado de protección

IGBDE

* Valori d'impiego garantiti dal ns. laboratorio prove / Operating values guaranteed by our laboratory test / Die Datenwerte sind von unserem Labor garantiert / Valores de uso garantizados por ns. laboratorio pruebas
cULus markings: Use 75°C Cu wire only; 2x 18-14 AWG Str; 2x 18-14 AWG Sol (except the combination 18+14); Torque: 9 Lb. In Max.

BT2N... ATD... DRPL 220 DRPL 60 BTPM 220 BTPM 60 BTPM1 220 BTPM1 60

Per avviatori

Ritardo alla diseccitazione

Pausa-Lavoro a tempi indipendenti Programmabile, multiscala e multifunz. Programmabile, multiscala e multifunz.

For starters Off delay Asymmetrical recycle, multiscale

Programmable, multiscale, multifunction Programmable, multiscale, multifunction

Für Sterndreieck Rückfallverz. ohne Hilfsspann. Takgeber Multifunktion - Multizeit Multifunktion - Multizeit

Para arrancadores Retardo a la desexcitación Pausa-funcionamiento con tiempos ind. Programable, multiescala, multifunción. Programable, multiescala, multifunción.

IEC 60255-5 IEC 61812-1 EN 61812-1

cULus cULus

24/48

VAC/DC

24

VAC/DC

24

VAC/DC 24-48-60VAC/DC24VAC/DC 24-48-60VAC/DC24VAC/DC 24-48-60VAC/DC

24

VAC/DC

/ 110-127VAC 48

VAC/DC

C 110-127VAC 110-127VAC 110-127VAC

24

VAC/DC

/ 220-240VAC 110-127VAC 220-240VAC 220-240VAC 220-240VAC

24

VAC/DC

/ 380-415VAC 220-240VAC (multivoltage) (multivoltage) (multivoltage)

24

VAC/DC

/ 415-440VAC (single voltage)

(dual voltage)

50-60 Hz

0.85 - 1.1 Us 0.8 - 1.1 Us

15.6VA AC - 1.63W DC 2.3VA AC - 0.3W DC 13.5VA AC - 2.5W DC 9.2VA AC - 2.7W DC 9.2VA AC - 2.3W DC

start time: 0.3-3s 0.3-3s/min 0.3-3s 0.3-3s

0.6-6s 1.2-12s 0.6-6s/min 1.2-12s 1.2-12s

1.2-12s 9.6-96s 1.2-12s/min 9.6-96s 9.6-96s
3-30s

76.8-768s 3-30s/min 76.8-768s 76.8-768s

6-60s

(multiscale) 6-60s/min 0.3-3min 0.3-3min

(single scale)

12-120s/min 1.2-12min 1.2-12min

transition time: 20-300ms

(multiscale) 9.6-96min 9.6-96min

76.8-768min 76.8-768min
(multiscale) (multiscale)

±9%

≤ ±0.5%

-0,3% (Us = 24VDC only)

+2%
–3%

– 200ms – – –

75ms – 85ms 75ms 75ms
70ms – 75ms 45ms 45ms

≤ 7ms

2 relays - 1 changeover each 1 relay - 1 changeover 2 relays - 1 changeover each 2 relays - 1 changeover each 1 relay - 1 changeover

380VAC 250VAC

8A 5A 8A

AC15 2A - 250VAC AC15 2.5-250VAC
DC14 3A - 24VDC DC14 5A-24VDC

B300 - 30VDC 1A B300 - 30VDC 0,5A B300 - 30VDC 1A

10

5

ops

30x10

6

ops

500V 250V

4kV

2.5kV

-10...60°C / -30...80°C

Polyamid selfextinguishing

IP40, IP20 on the terminals

Vac 220 380 415* 440*
A (AC15)

2.5 1.5 1.3* 1*

ATD BT2N-BTPM-BTPM1 DRPL

22.5 100

76.5

4.5

79

4.5

10022.5

92.5

94.9

76.5

45 100

4.5

79

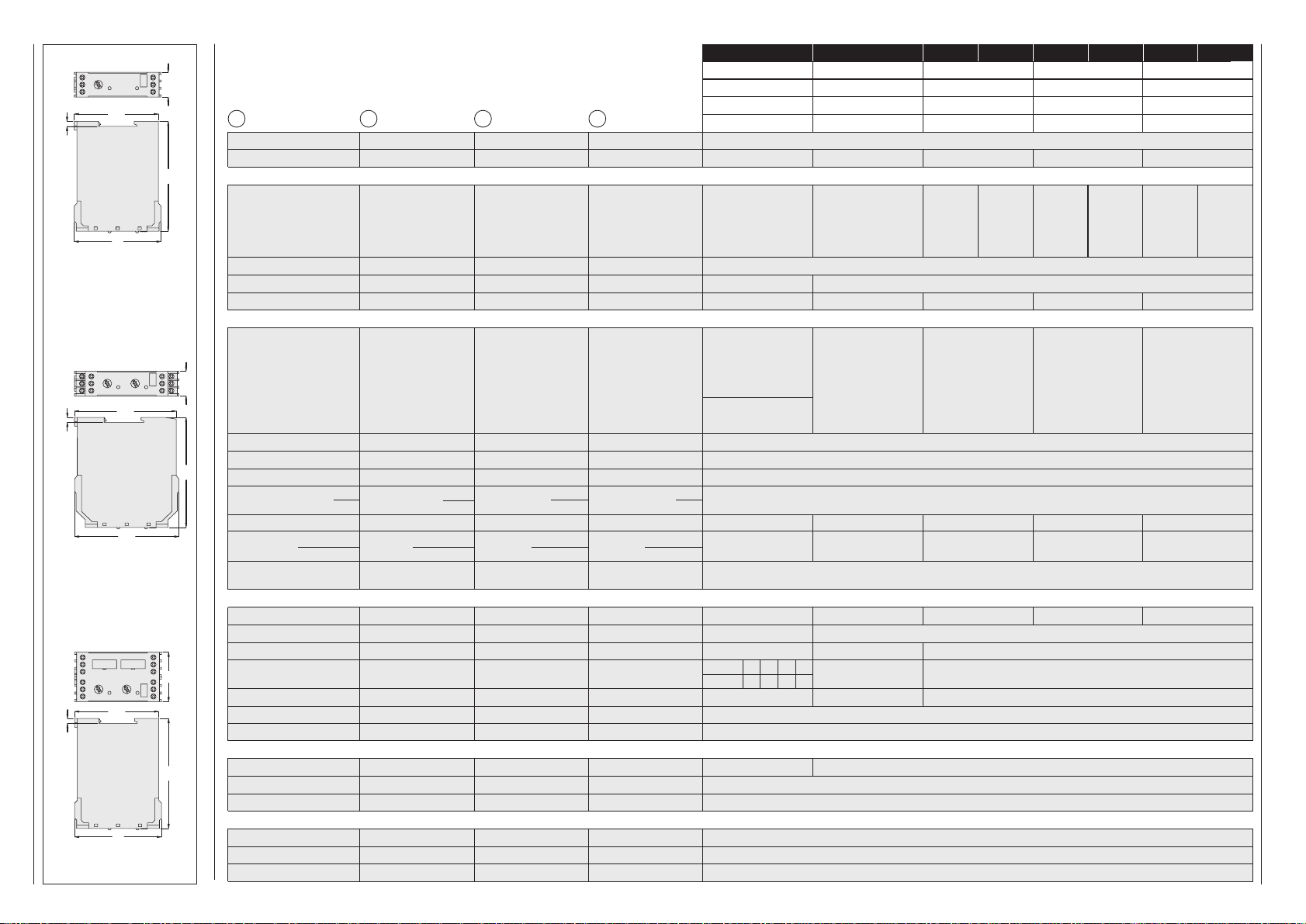

DIMENSIONI DIMENSIONS MASSE DIMENCIONES
