Lovato DMG800 User Manual [en, it, fr, es]

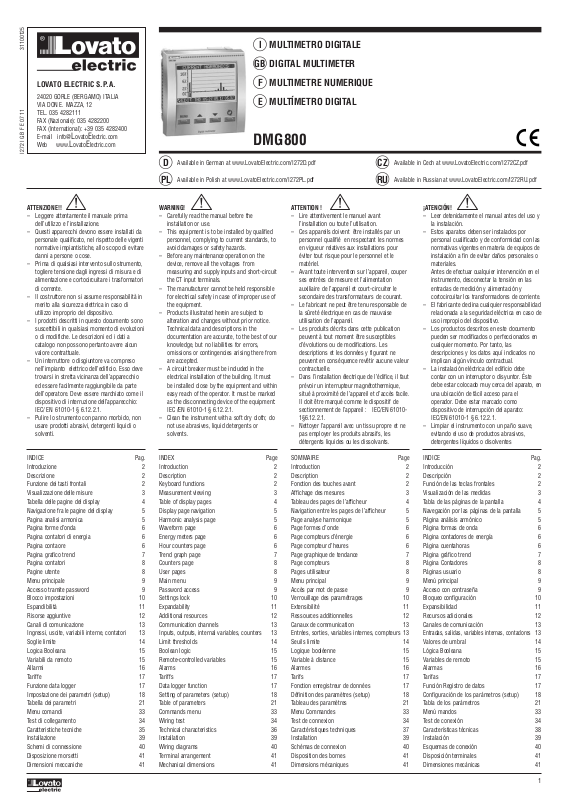

Page 1

LOVATO ELECTRIC S.P.A.

24020 GORLE (BERGAMO) ITALIA VIA DON E. MAZZA, 12 TEL. 035 4282111 FAX (Nazionale): 035 4282200 FAX (International): +39 035 4282400 E-mail info@ Web www.

I272 I GB F E 07 11 31100125

LovatoElectric.com

MULTIMETRO DIGITALE

DIGITAL MULTIMETER

MULTIMETRE NUMERIQUE

MULTÍMETRO DIGITAL

DMG800

Available in German at www.LovatoElectric.com/I272D.pdf

Available in Polish at www.LovatoElectric.com/I272PL.pdf

Available in Cech at www.LovatoElectric.com/I272CZ.pdf

Available in Russian at www.LovatoElectric.com/I272RU.pdf

ATTENZIONE!!

– Leggere attentamente il manuale prima

dell’utilizzo e l’installazione.

– Questi apparecchi devono essere installati da

personale qualificato, nel rispetto delle vigenti normative impiantistiche, allo scopo di evitare danni a persone o cose.

– Prima di qualsiasi intervento sullo strumento,

togliere tensione dagli ingressi di misura e di alimentazione e cortocircuitare i trasformatori di corrente.

– Il costruttore non si assume responsabilità in

merito alla sicurezza elettrica in caso di utilizzo improprio del dispositivo.

– I prodotti descritti in questo documento sono

suscettibili in qualsiasi momento di evoluzioni o di modifiche. Le descrizioni ed i dati a catalogo non possono pertanto avere alcun valore contrattuale.

– Un interruttore o disgiuntore va compreso

nell’impianto elettrico dell’edificio. Esso deve trovarsi in stretta vicinanza dell’apparecchio ed essere facilmente raggiungibile da parte dell’operatore. Deve essere marchiato come il dispositivo di interruzione dell’apparecchio: IEC/ EN 61010-1 § 6.12.2.1.

– Pulire lo strumento con panno morbido, non

usare prodotti abrasivi, detergenti liquidi o solventi.

INDICE Pag. Introduzione 2 Descrizione 2 Funzione dei tasti frontali 2 Visualizzazione delle misure 3 Tabella delle pagine del display 4 Navigazione fra le pagine del display 5 Pagina analisi armonica 5 Pagina forme d’onda 6 Pagina contatori di energia 6 Pagina contaore 6 Pagina grafico trend 7 Pagina contatori 8 Pagine utente 8 Menu principale 9 Accesso tramite password 9 Blocco impostazioni 10 Espandibilità 11 Risorse aggiuntive 12 Canali di comunicazione 13 Ingressi, uscite, variabili interne, contatori 13 Soglie limite 14 Logica Booleana 15 Variabili da remoto 15 Allarmi 16 Tariffe 17 Funzione data logger 17 Impostazione dei parametri (setup) 18 Tabella dei parametri 21 Menu comandi 33 Test di collegamento 34 Caratteristiche tecniche 35 Installazione 39 Schemi di connessione 40 Disposizione morsetti 41 Dimensioni meccaniche 41

WARNING!

– Carefully read the manual before the

installation or use.

– This equipment is to be installed by qualified

personnel, complying to current standards, to avoid damages or safety hazards.

– Before any maintenance operation on the

device, remove all the voltages from measuring and supply inputs and short-circuit the CT input terminals.

– The manufacturer cannot be held responsible

for electrical safety in case of improper use of the equipment.

– Products illustrated herein are subject to

alteration and changes without prior notice. Technical data and descriptions in the documentation are accurate, to the best of our knowledge, but no liabilities for errors, omissions or contingencies arising there from are accepted.

– A circuit breaker must be included in the

electrical installation of the building. It must be installed close by the equipment and within easy reach of the operator. It must be marked as the disconnecting device of the equipment: IEC /EN 61010-1 § 6.12.2.1.

– Clean the instrument with a soft dry cloth; do

not use abrasives, liquid detergents or solvents.

INDEX Page Introduction 2 Description 2 Keyboard functions 2 Measurement viewing 3 Table of display pages 4 Display page navigation 5 Harmonic analysis page 5 Waveform page 6 Energy meters page 6 Hour counters page 6 Trend graph page 7 Counters page 8 User pages 8 Main menu 9 Password access 9 Settings lock 10 Expandability 11 Additional resources 12 Communication channels 13 Inputs, outputs, internal variables, counters 13 Limit thresholds 14 Boolean logic 15 Remote-controlled variables 15 Alarms 16 Tariffs 17 Data logger function 17 Setting of parameters (setup) 18 Table of parameters 21 Commands menu 33 Wiring test 34 Technical characteristics 36 Installation 39 Wiring diagrams 40 Terminal arrangement 41 Mechanical dimensions 41

ATTENTION !

– Lire attentivement le manuel avant

l’installation ou toute l’utilisation.

– Ces appareils doivent être installés par un

personnel qualifié en respectant les normes en vigueur relatives aux installations pour éviter tout risque pour le personnel et le matériel.

– Avant toute intervention sur l’appareil, couper

ses entrées de mesure et l’alimentation auxiliaire de l’appareil et court-circuiter le secondaire des transformateurs de courant.

– Le fabricant ne peut être tenu responsable de

la sûreté électrique en cas de mauvaise utilisation de l’appareil.

– Les produits décrits dans cette publication

peuvent à tout moment être susceptibles d’évolutions ou de modifications. Les descriptions et les données y figurant ne peuvent en conséquence revêtir aucune valeur contractuelle.

– Dans l’installation électrique de l’édifice, il faut

prévoir un interrupteur magnétothermique, situé à proximité de l’appareil et d’accès facile. Il doit être marqué comme le dispositif de sectionnement de l’appareil : IEC/EN 610101§6.12.2.1.

– Nettoyer l’appareil avec un tissu propre et ne

pas employer les produits abrasifs, les détergents liquides ou les dissolvants.

SOMMAIRE Page Introduction 2 Description 2 Fonction des touches avant 2 Affichage des mesures 3 Tableau des pages de l’afficheur 4 Navigation entre les pages de l’afficheur 5 Page analyse harmonique 5 Page formes d’onde 6 Page compteurs d’énergie 6 Page compteur d’heures 6 Page graphique de tendance 7 Page compteurs 8 Pages utilisateur 8 Menu principal 9 Accès par mot de passe 9 Verrouillage des paramétrages 10 Extensibilité 11 Ressources additionnelles 12 Canaux de communication 13 Entrées, sorties, variables internes, compteurs 13 Seuils limite 14 Logique booléenne 15 Variable à distance 15 Alarmes 16 Tarifs 17 Fonction enregistreur de données 17 Définition des paramètres (setup) 18 Tableau des paramètres 21 Menu Commandes 33 Test de connexion 34 Caractéristiques techniques 37 Installation 39 Schémas de connexion 40 Disposition des bornes 41 Dimensions mécaniques 41

¡ATENCIÓN!

– Leer detenidamente el manual antes del uso y

la instalación.

– Estos aparatos deben ser instalados por

personal cualificado y de conformidad con las normativas vigentes en materia de equipos de instalación a fin de evitar daños personales o materiales. Antes de efectuar cualquier intervención en el instrumento, desconectar la tensión en las entradas de medición y alimentación y cortocircuitar los transformadores de corriente.

– El fabricante declina cualquier responsabilidad

relacionada a la seguridad eléctrica en caso de uso impropio del dispositivo.

– Los productos descritos en este documento

pueden ser modificados o perfeccionados en cualquier momento. Por tanto, las descripciones y los datos aquí indicados no implican algún vínculo contractual.

– La instalación eléctrica del edificio debe

contar con un interruptor o disyuntor. Éste debe estar colocado muy cerca del aparato, en una ubicación de fácil acceso para el operador. Debe estar marcado como dispositivo de interrupción del aparato: IEC/EN 61010-1 § 6.12.2.1.

– Limpiar el instrumento con un paño suave,

evitando el uso de productos abrasivos, detergentes líquidos o disolventes

INDICE Pag. Introducción 2 Descripción 2 Función de las teclas frontales 2 Visualización de las medidas 3 Tabla de las páginas de la pantalla 4 Navegación por las páginas de la pantalla 5 Página análisis armónico 5 Página formas de onda 6 Página contadores de energía 6 Página cuentahoras 6 Página gráfico trend 7 Página Contadores 8 Páginas usuario 8 Menú principal 9 Acceso con contraseña 9 Bloqueo configuración 10 Expansibilidad 11 Recursos adicionales 12 Canales de comunicación 13 Entradas, salidas, variables internas, contadores Valores de umbral 14 Lógica Booleana 15 Variables de remoto 15 Alarmas 16 Tarifas 17 Función Registro de datos 17 Configuración de los parámetros (setup) 18 Tabla de los parámetros 21 Menú mandos 33 Test de conexión 34 Características técnicas 38 Instalación 39 Esquemas de conexión 40 Disposición terminales 41 Dimensiones mecánicas 41

Page 2

INTRODUZIONE Il multimetro DMG800 è stato progettato per unire la massima semplicità di utilizzo con una ampia scelta di funzioni avanzate. In esecuzione per montaggio a pannello con dimensioni standard 96x96mm, il DMG800 unisce il moderno design del frontale alla praticità di montaggio e alla possibilità di espansione sul retro, dove è possibile alloggiare moduli della

serie EXP.... Il display grafico LCD consente una

interfaccia utente chiara ed intuitiva. La ricca dotazione di funzioni fa dei multimetri serie DMG la soluzione ideale per un campo di applicazioni molto ampio.

I272 I GB F E 07 11 31100125

DESCRIZIONE – Esecuzione da incasso 96x96mm. – Display LCD grafico 128x80 pixel,

retroilluminato, 4 livelli di grigio. – 4 tasti per visualizzazione ed impostazione. – Navigazione rapida e semplice. – Compatibile con reti BT, MT e AT. – Testi per misure, impostazioni e messaggi in

5 lingue. – Più di 300 grandezze elettriche misurate. – Analisi armonica di tensione e corrente fino al

31.mo ordine.

– Bus di espansione per max 4 moduli plug-in

serie EXP… – Funzioni di I/O avanzate programmabili. – Misure in vero valore efficace (TRMS). – Acquisizione continua (gapless). – Elevata accuratezza. – Coprimorsetti piombabili. – Blocco impostazioni tramite interruttore

piombabile.

INTRODUCTION The DMG800 multimeter has been designed to combine the maximum possible easiness of operation together with a wide choice of advanced functions. Thanks to its flush-mount 96x96mm housing, the DMG800 joins the modern design of the front panel with the toolless mounting of the device body and the expansion capability of the rear panel, where it is possible to mount plug-in modules of EXP… series. The graphic LCD graphic display offers a user-friendly interface. The rich variety of functions, makes the DMG series multimeters the ideal choice for a wide range of applications.

DESCRIPTION – Flush-mount housing, 96x96mm – Graphic LCD display, 128x80 pixels, white

backlight, 4 grey levels.

– Keyboard with 4 keys for visualization and

setting. – Easy and fast navigation. – Compatible with LV, MV, HV applications. – Texts for measures, setup and messages in

5 languages. – Reading of more than 300 electrical

parameters. – Harmonic analysis of voltage and current up

to 31.st order. – Expansion bus for maximum 4 plug-in

modules EXP… series. – Advanced programmable I/O functions. – True RMS measurements. – Continuous (gapless) sampling. – High accuracy. – Sealable terminal covers. – Settings lock through sealable dip-switch.

INTRODUCTION Le multimètre DMG800 a été projeté pour unir la plus grande simplicité d’emploi à un large choix de fonctions avancées. En exécution pour montage sur panneau de taille standard 96x96mm, le DMG800 associe le design moderne de la partie avant à la praticité de montage et à la possibilité d’extension à l’arrière où vous pouvez insérer des modules de la série EXP…. L’afficheur graphique rétroéclairé LCD présente une interface utilisateur claire et intuitive. Grâce à la grande quantité de fonctions disponibles, les multimètres de la série DMG sont la solution idéale pour un très large domaine d’application.

DESCRIPTION – Exécution à encastrer 96x96mm. – Afficheur LCD graphique, 128x80 pixels,

rétroéclairé, 4 niveaux de gris – 4 touches d’affichage et de paramétrage. – Navigation rapide et simple. – Compatible avec les réseaux BT, MT et AT. – Textes pour mesures, paramétrages et

messages dans 5 langues. – Plus de 300 grandeurs électriques mesurées. – Analyse harmonique de tension et courant

jusqu’au 31ème rang. – Bus d’extension pour max 4 modules plug-in

série EXP…. – Fonctions avancées d’E/S programmables. – Mesures en valeur efficace vraie (TRMS). – Saisie continue (gapless). – Précision élevée. – Couvre-bornes plombables. – Verrouillage des paramétrages à l’aide d’un

interrupteur plombable.

INTRODUCCIÓN El multímetro DMG800 ha sido diseñado para combinar la máxima simplicidad de uso con una amplia selección de funciones avanzadas. En la versión para montaje en panel de tamaño estándar 96x96mm, DMG800 combina el diseño moderno del frente con la practicidad de colocación y la posibilidad de expansión trasera, donde es posible colocar los módulos de la serie

EXP.... La pantalla gráfica LCD hace que la

interfaz usuario sea clara e intuitiva. La gran variedad de funciones de los multímetros serie DMG permite su uso en un campo de aplicaciones sumamente amplio.

DESCRIPCIÓN – Versión empotrable 96x96mm. – Pantalla gráfica LCD de 128x80 pixeles,

retroiluminada, con 4 tonalidades de gris. – 4 teclas para la visualización y configuración. – Navegación rápida y simple. – Compatible con redes BT, MT y AT. – Textos para medidas, configuración y

mensajes en 5 idiomas. – Más de 300 parámetros eléctricos medidos. – Análisis armónico de tensión y corriente hasta

el 31º orden. – Bus de expansión para máx 4 módulos plug-

in serie EXP… . – Funciones de I/O avanzadas programables. – Medidas en verdadero valor eficaz (TRMS). – Adquisición continua (gapless). – Elevada precisión. – Cubrebornes precintables. – Bloque configuración mediante interruptor

precintable.

FUNZIONE DEI TASTI FRONTALI Tasto MENU – Serve per entrare o uscire dai vari menu sia di visualizzazione che di impostazione.

s et

Tasti

- Servono per lo scorrimento fra le pagine video, per la selezione fra le possibili scelte presentate a display e per la modifica di impostazioni (incremento/decremento). Tasto - Serve per lo scorrimento delle sotto-pagine, per confermare una scelta effettuata e per passare da una modalità all’altra di visualizzazione.

KEYBOARD FUNCTIONS MENU key - Used to enter or exit from visualization and setting menus.

andtkeys - Used to scroll display pages, to

select among possible choices and to modify settings (increment-decrement).

key - Used to rotate through sub-pages, to

confirm a choice, to switch between visualization modes.

FONCTION DES TOUCHES FRONTALES Touche MENU - Elle permet d’entrer et de quitter les menus d’affichage et de programmation.

s ett

Touches

- Elles permettent de parcourir les pages-écrans, de sélectionner les différentes options affichées et de modifier les paramètres (augmenter/réduire). Touche - Elle permet de parcourir les souspages, de confirmer un choix effectué et de passer d’un mode d’affichage à l’autre.

FUNCIÓN DE LAS TECLAS FRONTALES Tecla MENÚ - Sirve para entrar o salir de los diferentes menús de visualización y configuración.

- Sirven para pasar las páginas

s yt

Teclas

de vídeo, para seleccionar las diferentes opciones visualizadas y para modificar los parámetros (aumentar/disminuir los valores). Tecla - Sirve para pasar las subpáginas, para confirmar una selección efectuada y para pasar de un modo de visualización a otro.

Page 3

VISUALIZZAZIONE DELLE MISURE

s et

– I tasti

consentono di scorrere le pagine di visualizzazione misure una per volta. La pagina attuale è riconoscibile tramite la barra del titolo.

– Alcune delle misure potrebbero non essere

visualizzate in funzione della programmazione e del collegamento dell’apparecchio (ad esempio se programmato per un sistema senza neutro le misure riferite al neutro non vengono visualizzate).

– Per ogni pagina, il tasto consente di

accedere a delle sotto-pagine (ad esempio per visualizzare i valori massimi e minimi registrati per la misura selezionata).

I272 I GB F E 07 11 31100125

– La sottopagina visualizzata correntemente è

indicata in basso a sinistra da una delle seguenti icone:

•

IN = Valore istantaneo - Valore istantaneo attuale della misura, visualizzato di default ogni volta che si cambia pagina.

•

HI = Valore massimo istantaneo - Valore più alto misurato dal multimetro per la relativa misura. I valori HIGH vengono memorizzati e mantenuti anche in assenza di alimentazione. Possono essere azzerati tramite apposito comando (vedere menu comandi).

•

LO = Valore minimo istantaneo - Valore più basso misurato dal multimetro dal momento della messa in tensione. Viene resettato con lo stesso comando usato per i valori HI.

•

AV = Valore integrato - Valore della misura integrato (mediato) nel tempo. Consente di vedere una misura con variazioni lente. Vedere menu Integrazione.

•

MD = Massimo valore integrato - Valore massimo del valore integrato (max demand). Rimane memorizzato in memoria non volatile ed è resettabile con apposito comando.

•

GR = Barre grafiche - Visualizzazione delle misure tramite barre grafiche.

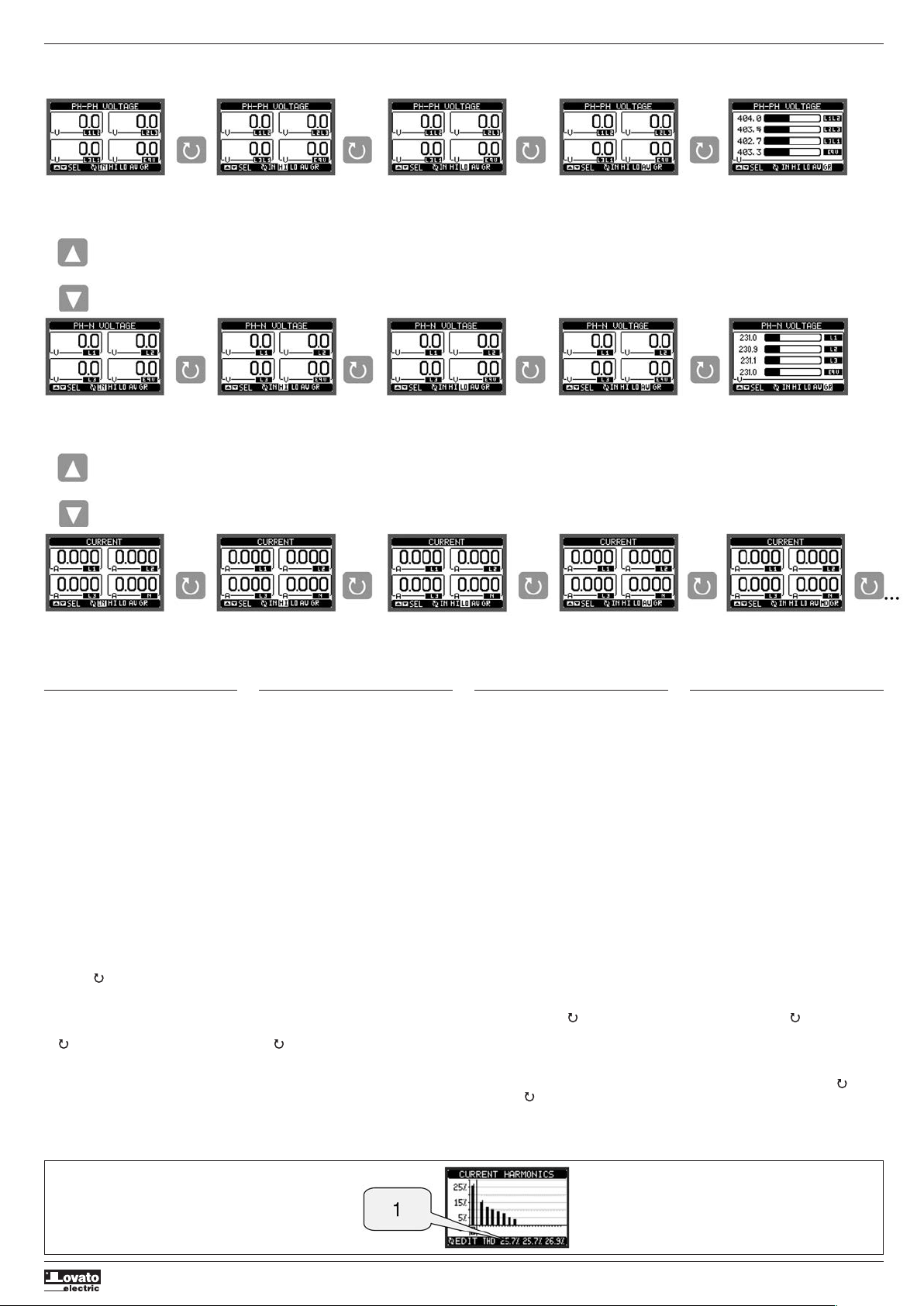

VIEWING OF MEASUREMENTS

andt keys allow to scroll the pages

– The

of viewed measurements one by one. The page being viewed is written in the title bar.

– Some of the readings may not be shown,

depending on the programming and the wiring of the device (for instance, if programmed-wired for a three-phase without neutral system, L-N voltage page is not shown).

– For every page, the key allows to rotate

through several sub-pages (for instance to show the highest/lowest peak for the selected readings).

– The sub-page viewed is indicated in the status

bar on the bottom of the display by one of the following icons:

•

IN = Instantaneous value - Actual instantaneous value of the reading, shown by default every time the page is changed.

•

HI = Highest peak - Highest peak of the instantaneous value of the relative reading. The HIGH values are stored and kept even when auxiliary power is removed. They can be cleared using the dedicated command (see commands menu).

•

LO = Lowest peak - Lowest value of the reading, stored from the time the DMG is powered-on. It is resetted using the same command used for HI values.

•

AV = Average value - Time-integrated value of the reading. Allows showing measurements with slow variations. See integration menu in setup chapter.

•

MD = Maximum Demand - Maximum peak of the integrated value. Stored in nonvolatile memory and it is resettable with dedicated command.

•

GR = Graphic bars - Shows the measurements with graphic bars.

AFFICHAGE DES MESURES

s ett

– Les touches

permettent de faire défiler les pages d’affichage des mesures une par une. Le nom de la page courante apparaît dans la barre de titre.

– Certaines mesures pourraient ne pas être

affichées selon la programmation et le type de branchement de l’appareil (par exemple, s’il est programmé pour un système sans neutre, les mesures se référant au neutre ne sont pas affichées).

– Dans chaque page, la touche permet

d’accéder aux sous-pages (par exemple pour afficher les valeurs maximum et minimum enregistrées pour la mesure sélectionnée).

– La sous-page courante est indiquée en bas à

gauche par l’une des icônes suivantes :

•

IN = Valeur instantanée - Valeur instantanée actuelle de la mesure, affichée par défaut chaque fois que vous changez de page.

•

HI = Valeur maximum instantanée - Valeur la plus élevée mesurée par le multimètre pour la mesure relative. Les valeurs HIGH sont enregistrées et maintenues même en cas de coupure de courant. Vous pouvez les remettre à zéro à l’aide de la commande appropriée (voir menu Commandes).

•

LO = Valeur minimum instantanée - Valeur la plus basse mesurée par le multimètre dès la mise sous tension. Vous pouvez la remettre à zéro à l’aide de la commande utilisée pour les valeurs HI.

•

AV = Valeur intégrée - Valeur de la mesure intégrée (moyennée) au cours du temps. Elle permet de voir une mesure avec des variations lentes. Voir le menu Intégration.

•

MD = Valeur maximum intégrée - Valeur maximum de la valeur intégrée (demande maximum). Elle reste enregistrée dans la mémoire rémanente ; vous pouvez la remettre à zéro à l’aide d’une commande appropriée.

•

GR = Barres graphiques - Affichage des mesures à l’aide de barres graphiques.

VISUALIZACIÓN DE LAS MEDIDAS

s yt

– Las teclas

permiten pasar las páginas de visualización una por una. La página actual se reconoce por la barra del título.

– En base a la programación y conexión del

aparato, es posible que algunos parámetros no se visualicen (por ejemplo si está programado para un sistema sin neutro, no se visualizarán los parámetros relacionados a este último).

– En cada página, la tecla permite acceder

a las subpáginas correspondientes (por ejemplo para visualizar los valores máximos y mínimos registrados para el parámetro seleccionado).

– La subpágina visualizada en el momento está

indicada abajo a la izquierda con uno de los siguientes iconos:

•

IN = Valor Instantáneo - Valor Instantáneo actual del parámetro, visualizdo por defecto cada vez que se cambia de página.

•

HI = Valor máximo instantáneo - Valor más alto medido por el multímetro para el parámetro correspondiente. Los valores HIGH quedan memorizados y guardados, incluso en caso de corte de alimentación. Es posible ponerlos a cero mediante el mando correspondiente (véase Menú mandos).

•

LO = Valor mínimo instantáneo - Valor más bajo medido por el multímetro desde la puesta en tensión. El mismo se restablece con el mismo mando utilizado para los valores HI.

•

AV = Valor integrado - Valor promedio del parámetro a lo largo del tiempo. Permite observar un parámetro con variaciones lentas. Véase menú Integración.

•

MD = Máximo valor integrado - Máximo alcanzado por el valor integrado (max demand). Queda guardado en la memoria no volátil y puede restablecerse con el mando correspondiente.

•

GR = Barras gráficas - Visualización de las medidas mediante barras gráficas.

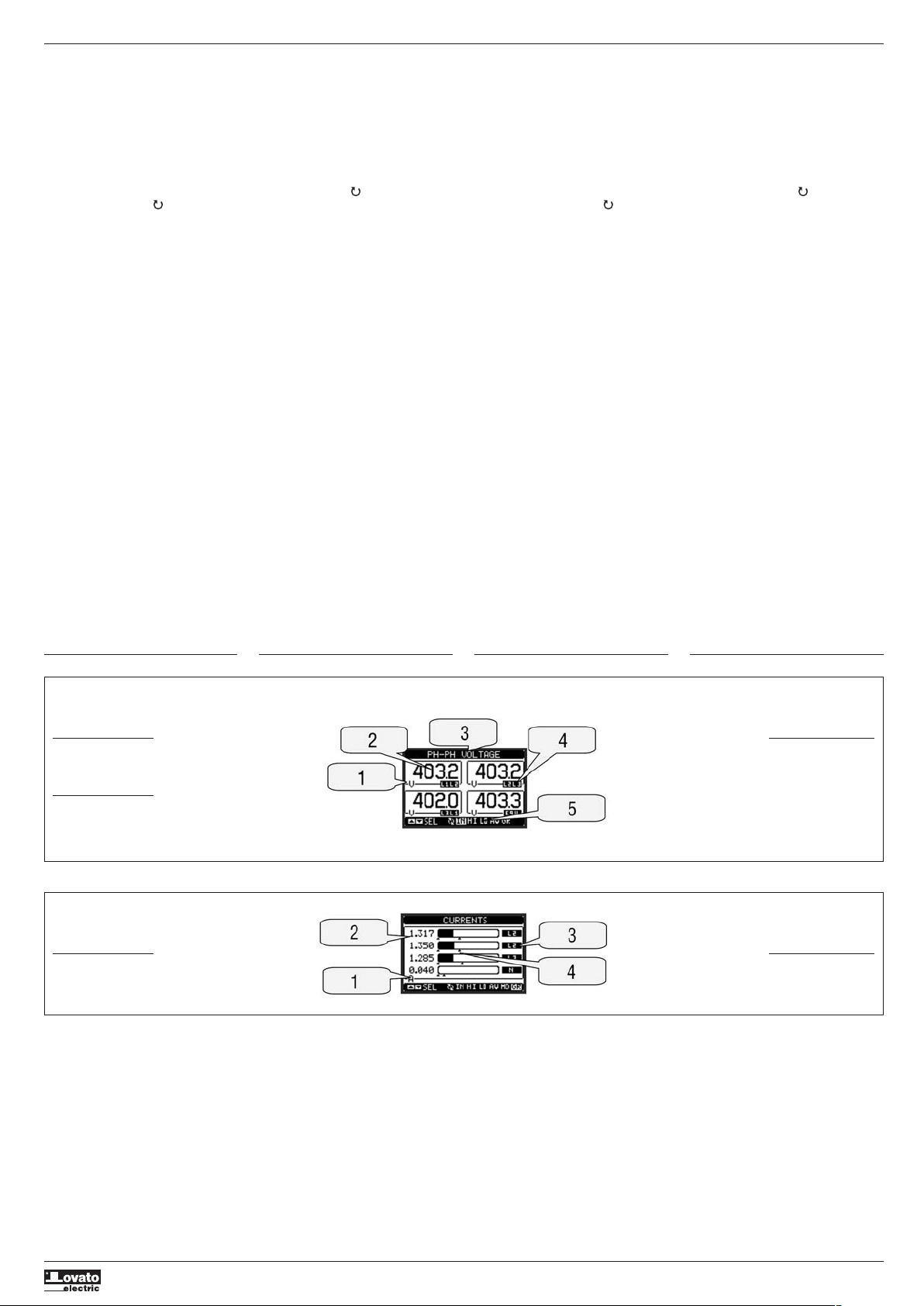

Esempio di pagina con indicazioni numeriche

1 - Unità di misura

Unit of measure Unité de mesure Unidad de medida

2 - Misura

Measurement Mesure Medida

3 - Titolo pagina

Title bar Titre de page Titulo página

Esempio di pagina Barre grafiche

1 - Unità di misura

Unit of measure Unité de mesure Unidad de medida

2 - Misura

Measurement Mesure Medida

– L’utente ha la possibilità di specificare su

quale pagina e su quale sottopagina il display deve ritornare automaticamente dopo che è trascorso un tempo senza che siano premuti dei tasti.

– Volendo è anche possibile programmare il

multimetro in modo che la visualizzazioni resti sempre nella posizione in cui è stata lasciata.

– Per l’impostazione di queste funzioni vedere

menu M02 – Utilità.

Example of display page with numeric indication

Example of display page with bar-graphs

– The user can define to which page and sub-

page the display must return to after a period of time has elapsed without any keystroke.

– If needed, it is possible to set the multimeter

so that the display will remain always in the position in which it has been left.

– To set these functions see menu M02 – Utility.

Exemple de page avec indications numériques

Exemple de page graphique à barres

– Vous pouvez spécifier sur quelle page et

quelle sous-page l’afficheur doit revenir automatiquement après un délai durant lequel aucune touche n’est enfoncée.

– Vous pouvez aussi programmer le multimètre

de sorte que l’affichage reste sur la dernière position courante.

– Pour définir ces fonctions, voir le menu M02

– Utilitaire.

Ejemplo de página con indicaciones numéricas

4 - Indicazione fasi

Phase indication Indication de phase Indicación fases

5 - Indicazione sottopagina

Sub-page indication Icônes d’état Indicación subpágina

Ejemplo de página con Gráficos de Barras

3 - Indicazione fasi

Phase indication Indication de phase Indicación fases

4 - Indicatori HI-LO

HI-LO markers Indicateurs HI-LO Indicadores HI-LO

– El usuario puede especificar la página y

subpágina de la pantalla a la que desea retornar automáticamente una vez transcurrido un determinado lapso de tiempo sin pulsar alguna tecla.

– Si lo desea, también es posible programar el

multímetro de manera que la visualización permanezca en la posición en que se se ha dejado.

– Para configurar estas funciones véase el

menú M02 – Utilidades.

Page 4

TABELLA DELLE PAGINE DEL DISPLAY TABLE OF DISPLAY PAGES TABLE DES PAGES DE L’AFFICHEUR TABLA DE LAS PÁGINAS DE LA PANTALLA

Selezione con Selection with Selection avec Selección con

s et

and

s ett

s yt

Selection with Selection avec Selección con

Selezione con

N° PAGINE / PAGE / SOTTOPAGINE / SUB PAGES /

PAGE / PÁGINAS SOUS-PAGE / SUBPÁGINAS

1 TENSIONI CONCATENATE / PHASE-TO-PHASE VOLTAGES / TENSIONS PHASE-PHASE / TENSIONES ENTRE FASES HI LO AV GR

V(L1-L2), V(L2-L3), V(L3-L1), V(LL)EQV

2 TENSIONI DI FASE / PHASE-TO-NEUTRAL VOLTAGES / TENSIONS DE PHASE / TENSIONES DE FASE HI LO AV GR

V(L1-N), V(L2-N), V(L3-N), V(L-N)EQV

3 CORRENTI DI FASE E DI NEUTRO / PHASE AND NEUTRAL CURRENTS / COURANTS DE PHASE ET DE NEUTRE / HI LO AV MD GR

I272 I GB F E 07 11 31100125

CORRIENTE DE FASE Y NEUTRO I(L1), I(L2), I(L3), I(N)

4 POTENZA ATTIVA / ACTIVE POWER / PUISSANCE ACTIVE / POTENCIA ACTIVA HI LO AV MD GR

P(L1), P(L2), P(L3), P(TOT)

5 POTENZA REATTIVA / REACTIVE POWER / PUISSANCE REACTIVE / POTENCIA REACTIVA HI LO AV MD GR

Q(L1), Q(L2), Q(L3), Q(TOT)

6 POTENZA APPARENTE / APPARENT POWER / PUISSANCE APPARENTE / POTENCIA APARENTE HI LO AV MD GR

S(L1), S(L2), S(L3), S(TOT)

7 FATTORE DI POTENZA / POWER FACTOR / FACTEUR DE PUISSANCE / FACTOR DE POTENCIA HI LO AV GR

PF(L1), PF(L2), PF(L3), PF(EQ)

8 FREQUENZA - ASIMMETRIA / FREQUENCY-ASYMMETRY / FREQUENCE - ASYMETRIE / FRECUENCIA - ASIMETRÍA HI LO AV

F, ASY(VLL), ASY(VLN), ASY(I)

9 DISTORSIONE ARMONICA TENSIONI L-L / PH-PH VOLTAGE HARMONIC DISTORTION / HI LO AV GR

DISTORTION HARMONIQUE TENSIONS L-L / DISTORSIÓN ARMÓNICA TENSIONES L-L THD-V(L1-L2), THD-V(L2-L3), THD-V(L3-L1)

10 ANALISI ARM. TENSIONI L-L / PH-PH VOLTAGE HARMONIC ANALYSIS /

ANALYSE HARM. TENSIONS L-L / ANÁLISIS ARM. TENSIONES L-L H2…31 V(L1-L2)-V(L2-L3)-V(L3-L1)

10 DISTORSIONE ARMONICA TENSIONI L-N / PH-N VOLTAGE HARMONIC DISTORTION / HI LO AV GR

DISTORTION HARMONIQUE TENSIONS L-N / DISTORSIÓN ARMÓNICA TENSIONES L-N

THD-V(L1), THD-V(L2), THD-V(L3) 11 FORMA D’ONDA TENSIONI L-L / PH-PH VOLTAGE WAVEFORMS / FORME D’ONDE TENSIONS L-L / FORMA DE ONDA TENSIONES L-L L1-L2 L2-L3 L3-L1 12 DIST. ARMONICA TENSIONI L-N / PH-N VOLTAGE HARMONIC DISTORTION / HI LO AV GR

DIST. HARMONIQUE TENSIONS L-N / DIST. ARMÓNICA TENSIONES L-N

THD-V(L1),THD-V(L2),THD-V(L3) 13 ANALISI ARMONICA TENSIONI L-N / PH-N VOLTAGE HARMONIC ANALYSIS /

ANALYSE HARM. TENSIONS L-N / ANÁLISIS ARMÓNICO TENSIONES L-N

H2…31 V(L1)-V(L2)-V(L3) 14 FORMA D’ONDA TENSIONI L-N / PH-N VOLTAGE WAVEFORMS / FORME D’ONDE TENSIONS L-N / FORMA DE ONDA TENSIONES L-N L1-N L2-N L3-N 15 DIST. ARMONICA CORRENTE / CURRENT HARMONIC DISTORTION / DIST. HARMONIQUE COURANT / DIST. ARMÓNICA CORRIENTE HI LO AV GR

THD-I(L1), THD-I(L2) THD-I(L3) 16 ANALISI ARMONICA CORRENTE / CURRENT HARMONIC ANALYSIS / ANALYSE HARMONIQUE COURANT / ANÁLISIS ARMÓNICO CORRIENTE

H2…31 I(L1)-I(L2)-I(L3) 17 FORMA D’ONDA CORRENTE / CURRENT WAVEFORMS / FORME D’ONDE COURANT / FORMA DE ONDA CORRIENTE L1 L2 L3 18 CONTATORI DI ENERGIA / ENERGY METERS / COMPTEURS D’ENERGIE / CONTADORES ENERGÍA PARZIALI / PARTIAL /

kWh+(TOT), kWh-(TOT), kvarh+(TOT), kvarh-(TOT), kVA(TOT) PARTIAL / PARCIAL 19 TARIFFAZIONE ENERGIA / ENERGY TARIFFS / TARIFICATION ENERGIE / TARIFAS ENERGÍA TAR1 ... TAR4 20 GRAFICO TREND / TREND GRAPH / GRAPHE A TENDANCE / GRÁFICO TREND 21 CONTAORE / HOUR COUNTER / COMPTEUR HORAIRE / CUENTAHORAS

Hr(TOT), Hr(Parziale / Partial / Partial / Parcial) 22 MODULI ESPANSIONE / EXPANSION MODULES / MODULES D’EXTENSION / MÓDULOS DE EXPANSIÓN 23 CONTATORI / COUNTERS / COMPTEURS / CONTADORES CNT1 ... CNT4 24 INGRESSI ANALOGICI / ANALOG INPUTS / ENTREES ANALOGIQUES / ENTRADAS ANALÓGICAS AIN1 … AIN8 25 USCITE ANALOGICHE / ANALOG OUTPUTS / SORTIES ANALOGIQUES / SALIDAS ANALÓGICAS AOU1 … AOU8 26 SOGLIE LIMITE / LIMIT THRESHOLDS / SEUILS DE LIMITE / CONTADORES / VALORES DE UMBRAL LIM1 ... LIM8 27 LOGICA BOOLEANA / BOOLEAN LOGIC / LOGIQUE BOOLE / LÓGICA BOOLEANA BOO1 ... BOO8 28 ALLARMI / ALARMS / ALARMES / ALARMAS ALA1 ... ALA8 29 INFO-REVISIONI-SERIAL NR. / INFO-REVISION-SERIAL NO. / INFO-REVISIONS-MATRICULE / INFO-REVISIONES-Nº SERIE

MODELLO, REV SW, REV HW, Nº SERIE TEMPERATURA INTERNA / INTERNAL TEMPERATURE / TEMPERATURE INTERNE / TEMPERAURA INTERNA 30 LOGO / LOGO / LOGO / LOGOTIPO 31 (PAGINA UTENTE 1) / (USER-DEFINED PAGE 1) / (PAGE UTILITAIRE 1) / (PÁGINA USUARIO 1) 32 (PAGINA UTENTE 2) / (USER-DEFINED PAGE 2) / (PAGE UTILITAIRE 2) / (PÁGINA USUARIO 2) 33 (PAGINA UTENTE 3) / (USER-DEFINED PAGE 3) / (PAGE UTILITAIRE 3) / (PÁGINA USUARIO 3) 34 (PAGINA UTENTE 4) / )USER-DEFINED PAGE 4) / (PAGE UTILITAIRE 4) / (PÁGINA USUARIO 4)

NOTA: Alcune delle pagine elencate sopra potrebbero non essere visualizzate, se la funzione visualizzata non è abilitata. Ad esempio se non viene programmato alcun allarme, la corrispondente pagina non viene visualizzata.

NOTE: Some of the pages listed above may not be available if the function that they must view is not enabled. For instance, if no alarms have been defined, then the Alarm page will not be shown.

NOTA: Certaines pages listées ci-dessus ne pourront pas être disponibles si la fonction qu’elles doivent afficher n’est pas activée. Par exemple, si aucune alarme n’a été défini, alors la page d’alarme ne sera pas visualisée.

NOTA: Es posible que algunas de las páginas mencionadas arriba no se visualicen si la función correspondiente no se encuentra habilitada. Por ejemplo, si no hay alguna alarma programada no se visualizará la página corerspondiente.

Page 5

NAVIGAZIONE FRA LE PAGINE DISPLAY DISPLAY PAGE NAVIGATION NAVIGATION SUR LES PAGES DE L’AFFICHEUR NAVEGACIÓN ENTRE LAS PÁGINAS VÍDEO Tensioni concatenate / Phase-Phase voltages / Tensions phase-phase / Tensione entre fases

IN = Valore istantaneo IN = Instantaneous value IN = Valeur instantanée IN = Valor instantáneo

I272 I GB F E 07 11 31100125

HI = Valore massimo HI = Highest value HI = Valeur maxi HI = Valor máximo

LO = Valore minimo LO = Lowest value LO = Valeur mini LO = Valor mínimo

AV = Valore medio AV = Average value AV = Valeur moyenne AV = Valor medio

Tensioni di fase / Phase voltages / Tensions de phase / Tensiones de fase

IN = Valore istantaneo IN = Instantaneous value IN = Valeur instantanée IN = Valor instantáneo

HI = Valore massimo HI = Highest value HI = Valeur maxi HI = Valor máximo

LO = Valore minimo LO = Lowest value LO = Valeur mini LO = Valor mínimo

AV = Valore medio AV = Average value AV = Valeur moyenne AV = Valor medio

Correnti di fase e neutro / Phase-Neutral currents / Courant de phase et neutre / Corriente de fase y neutro

IN = Valore istantaneo IN = Instantaneous value IN = Valeur instantanée IN = Valor instantáneo

HI = Valore massimo HI = Highest value HI = Valeur maxi HI = Valor máximo

LO = Valore minimo LO = Lowest value LO = Valeur mini LO = Valor mínimo

AV = Valore medio AV = Average value AV = Valeur moyenne AV = Valor medio

(continua) (continues) (continué) (sigue)

GR = Barre grafiche GR = Graphic bars GR = Graphiques à barres GR = Barras gráficas

MD = Max demand MD = Max demand MD = Max demand MD = Max demand

PAGINA ANALISI ARMONICA – Nel DMG800 è disponibile l’analisi armonica

fino al 31.mo ordine delle seguenti misure:

•

tensioni concatenate

•

tensioni di fase

•

correnti

– Per ognuna di queste misure è disponibile una

pagina che rappresenta graficamente il contenuto armonico (spettro) tramite un istogramma a barre.

– Ciascuna colonna rappresenta un ordine delle

armoniche, pari e dispari. La prima colonna rappresenta il contenuto armonico totale (THD).

– Ciascuna colonna dell’istogramma è poi divisa

in tre parti che rappresentano il contenuto armonico delle tre fasi L1,L2,L3.

– Il valore del contenuto armonico è espresso in

percentuale riferita alla ampiezza della armonica fondamentale (frequenza di sistema).

– E’ possibile visualizzare il valore del contenuto

armonico in forma numerica, premendo il pulsante per attivare il cursore e poi selezionando l’ordine desiderato tramite

s t

In basso vengono visualizzati una freccetta che punta alla colonna e il contenuto armonico percentuale delle tre fasi. Premere nuovamente

per uscire dal modo numerico.

– La scala verticale del grafico viene selezionata

automaticamente fra quattro valori di fondoscala, in base alla colonna con il valore più alto.

1 - Valori numerici dell’ordine selezionato

Numeric values of the selected order Valeur numérique du rang sélectionné Valores numéricos del orden seleccionado

HARMONIC ANALYSIS PAGE – The DMG800 provides the harmonic analysis

up to the 31st order of the following measurements:

•

phase-to-phase voltages

•

phase-to-neutral voltages

•

currents

– For each of these measurements, there is a

display page that graphically represents the harmonic content (spectrum) through a bar graph.

– Every column is related to one harmonic

order, even and odd. The first column shows the total harmonic distortion (THD).

– Every histogram bar is then divided into three

parts, one each phase L1,L2, L3.

– The value of the harmonic content is

expressed as a percentage with respect to the fundamental (system frequency).

– It is possible to show the harmonic content in

numeric format, pressing  button to activate the cursor and then selecting the required

order through

s t

. The lower part of the screen will display a little arrow that points to the selected column, and the relative percentage value of the three phases. Press

once more to leave numeric mode.

– The vertical scale of the graph is automatically

selected among four full-scale values, depending on the column with the highest value.

PAGE ANALYSE HARMONIQUE – L’analyse harmonique est disponible dans le

DMG800 jusqu’au 31ème rang des mesures suivantes :

•

tensions entre phase

•

tensions phase-neutre

•

courants

– Pour chaque mesure, vous disposez d’une

page représentant graphiquement le contenu harmonique (spectre) à travers un histogramme à barres.

– Chaque colonne représente un rang des

harmoniques, pair et impair. La première colonne représente le contenu harmonique total (THD).

– Chaque colonne de l’histogramme est partagée

en trois parties représentant le contenu harmonique des trois phases L1,L2, L3.

– La valeur du contenu harmonique est

exprimée en pourcentage se référant à l’amplitude de l’harmonique fondamentale (fréquence système).

– Vous pouvez afficher la valeur du contenu

harmonique sous forme numérique, en enfonçant la touche pour activer le curseur puis en sélectionnant le rang voulu à

l’aide des touches

et t. Au bas de l’afficheur, vous verrez une flèche pointant vers la colonne et le contenu harmonique en pourcentage des trois phases. Enfoncez de nouveau pour quitter le mode numérique.

– L’échelle verticale du graphique est

sélectionnée automatiquement parmi les quatre valeurs de fond d’échelle, en fonction de la colonne ayant la valeur la plus élevée.

PÁGINA ANÁLISIS ARMÓNICO – En DMG800 puede verse el análisis armónico

hasta el 31º orden de los siguientes parámetros:

•

tensiones entre fases

•

tensiones de fase

•

corrientes

– Cada uno de estos parámetros tiene una

página específica que representa gráficamente el contenido armónico (espectro) mediante un histograma de barras.

– Cada columna representa un orden de los

armónicos, pares e impares. La primera columna representa el contenido armónico total (THD).

– A su vez, cada columna del histograma se

subdivide en tres partes que representan el contenido armónico de las tres fases: L1, L2, L3.

– El valor del contenido armónico se expresa en

un valor porcentual que se refiere a la amplitud del armónico fundamental (frecuencia de sistema).

– También es posible visualizar el valor

númerico del contenido armónico haciendo clic sobre el pulsador para activar el cursor y luego seleccionando el orden

s t

deseado mediante los pulsadores

. Abajo se visualiza una flecha que apunta a la columa y el contenido armónico porcentual de las tres fases. Pulsar nuevamente para salir del modo numérico.

– La escala vertical del gráfico es seleccionada

automáticamente entre cuatro valores de fondo de escala, en base a la columna con el valor superior.

Page 6

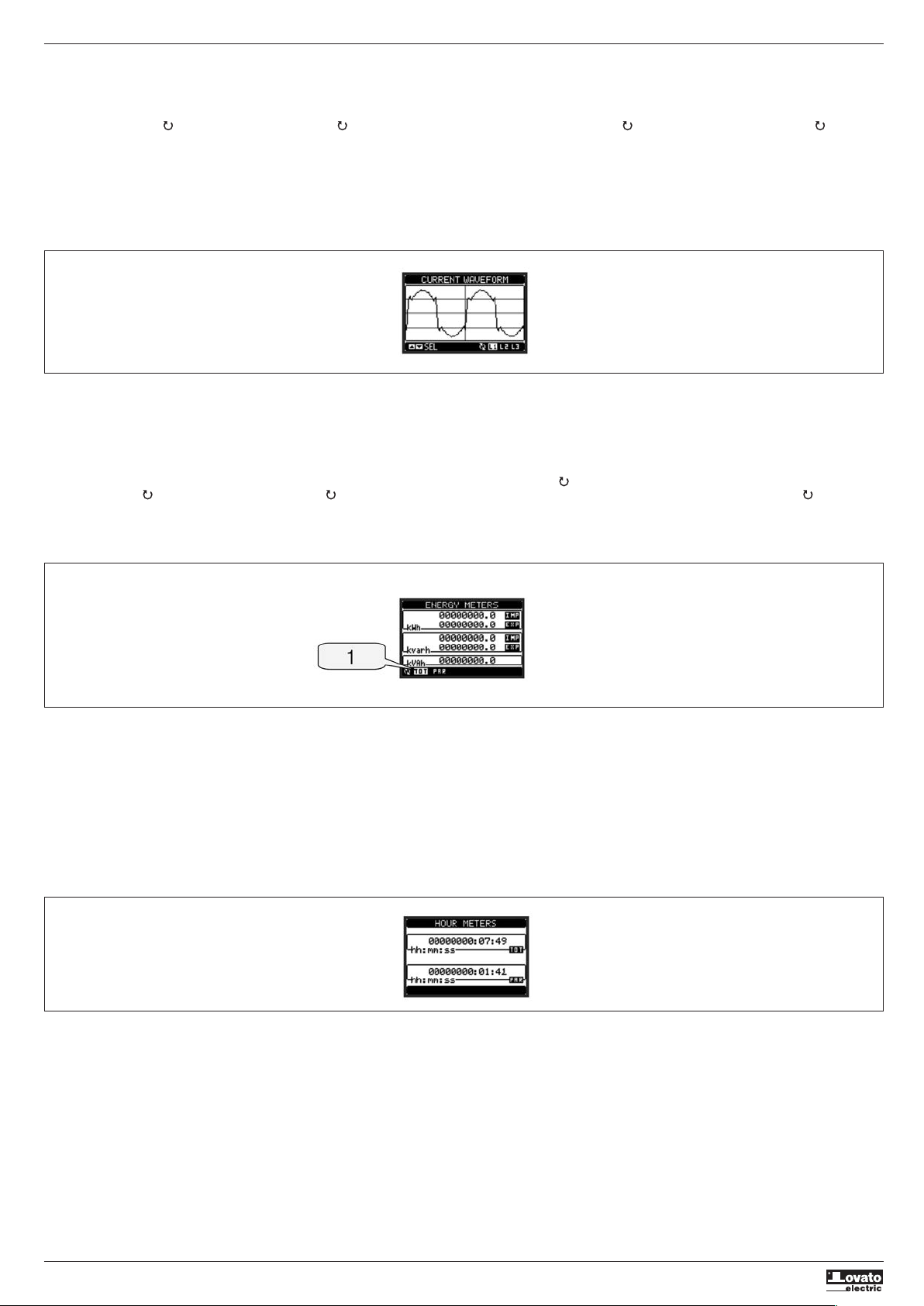

PAGINA FORME D’ONDA – Questa pagina rappresenta graficamente la

forma d’onda dei segnali di tensione e di correnti letti dal DMG800.

– E’ possibile vedere una fase per volta,

selezionandola con il tasto .

– La scala verticale (ampiezza) è regolata

automaticamente in modo da visualizzare al meglio possibile il segnale.

– Sull’asse orizzontale (tempo) vengono

visualizzati 2 periodi consecutivi riferiti alla frequenza attuale.

– Il grafico viene aggiornato automaticamente

ogni 1s circa.

I272 I GB F E 07 11 31100125

ENERGY METERS PAGE – This page graphically views the waveform of

the voltage and current signals read by the DMG800.

– It is possible to see one phase at a time,

selecting it with key.

– The vertical scale (amplitude) is automatically

scaled in order to fit the waveform on the screen in the best possible way.

– The horizontal axis (time) shows two

consecutive periods referred to the fundamental frequency.

– The graph is automatically updated about

every 1s.

PAGE FORMES D’ONDE – Cette page représente graphiquement la forme

d’onde des signaux de tension et de courant lus par le DMG800.

– Vous pouvez voir une phase à la fois en la

sélectionnant à l’aide de la touche .

– L’échelle verticale (amplitude) est

automatiquement réglée de sorte à afficher au mieux le signal.

– Sur l’axe horizontal (temps), vous verrez 2

périodes consécutives se référant à la fréquence actuelle.

– Le graphique est automatiquement mis à jour

toutes les 1s environ.

PÁGINA FORMAS DE ONDA – Esta página representa gráficamente la forma

de onda de las señales de tensión y de corriente leídas por DMG800.

– Es posible leer una fase a la vez

seleccionándola con la tecla .

– La escala vertical (amplitud) se regula

automáticamente de manera que la señal se visualice de la mejor manera posible.

– En el eje horizontal (tiempo) se representan 2

períodos consecutivos que se refieren a la frecuencia actual.

– El gráfico se actualiza automáticamente a cada

segundo aproximadamente.

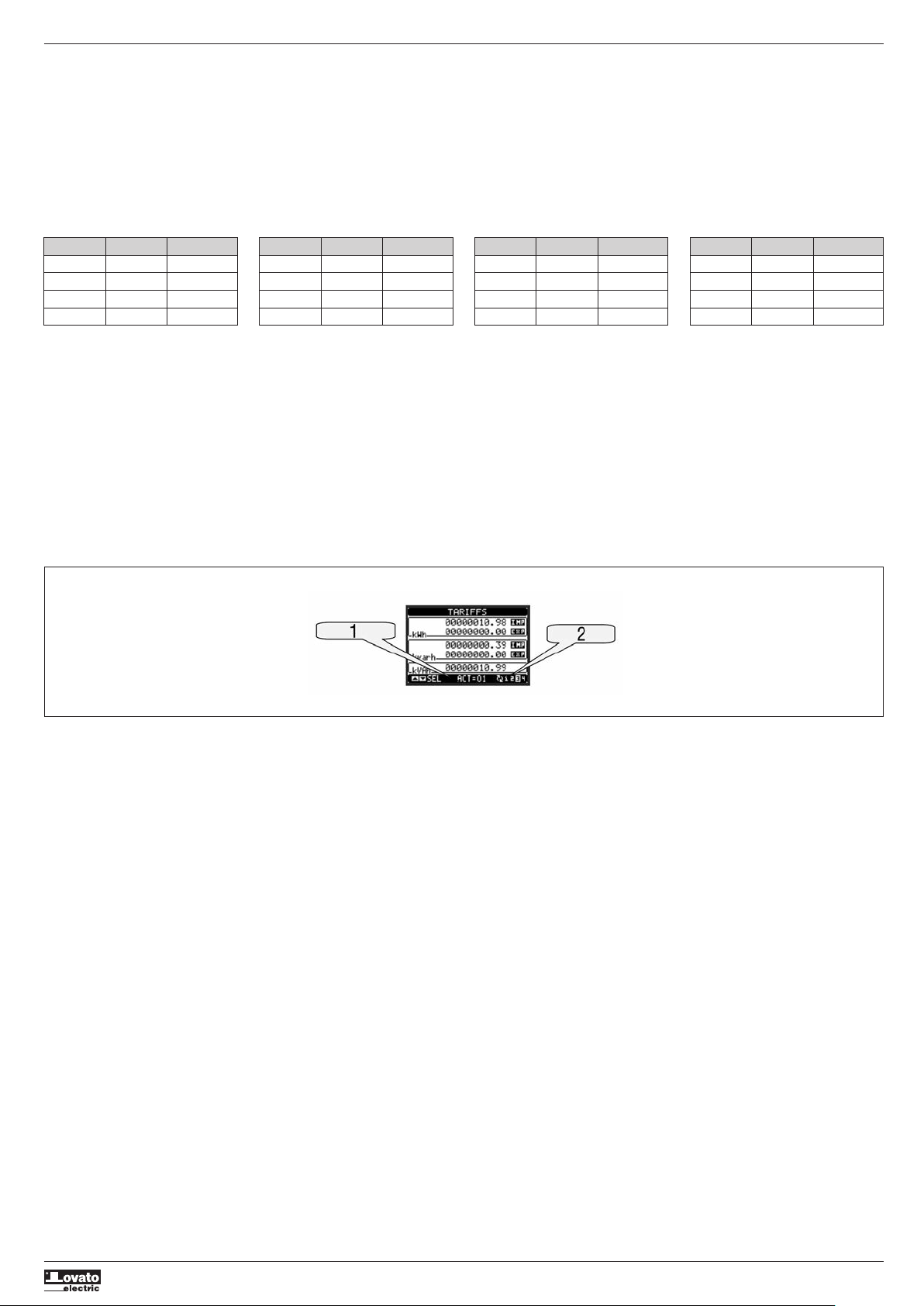

PAGINA CONTATORI DI ENERGIA – Nella pagina contatori di energia vengono

visualizzati contemporaneamente:

•

energia attiva importata ed esportata

•

energia reattiva importata ed esportata (induttiva / capacitiva)

•

energia apparente.

– La pagina principale visualizza i contatori

totali. Tramite il tasto è possibile accedere alla sotto-pagina con i contatori parziali (azzerabili dall’utente).

– Per l’azzeramento dei contatori è necessario

accedere al menu comandi.

1 - Indicazione Totali / Parziali

Total / Partial indication Indication Total/Partiel Indicación Totales / Parciales

PAGINA CONTAORE – Nella pagina contaore vengono visualizzati:

•

contatore totale (conta il tempo di alimentazione dell’apparecchio)

•

contaore parziale (conta il tempo per cui una condizione programmabile è verificata)

– Per l’azzeramento dei contatori è necessario

accedere al menu comandi.

– La pagina contaore può essere disabilitata

completamente se l’abilitazione generale contaore viene impostata su OFF (vedere menu Contaore).

ENERGY METERS PAGE – The Energy meters page shows the following

meters simultaneously:

•

active energy, Imported and exported

•

reactive energy, imported and exported (inductive / capacitive)

•

apparent energy.

– The main page shows the total meters.

Pressing key , the display moves to subpage with partial meters (clearable by the user).

– To clear energy meters, it is necessary to

access the commands menu.

HOUR COUNTERS PAGE – The Hour counters page shows the following

meters simultaneously:

•

total hour meter (counts the power-on time of the device)

•

partial hour meter (counts how long a programmable condition has been true)

– To clear hour counters, it is necessary to

access the commands menu.

– The hour counter page can be completely

hidden if the general hour counter enable has been set to OFF (see hour counter menu).

PAGE COMPTEURS D’ENERGIE – Cette page affiche simultanément :

•

l’énergie active importée et exportée

•

l’énergie réactive importée et exportée (inductive/capacitive)

•

l’énergie apparente.

– La page principale affiche les compteurs

totaux. La touche permet d’accéder à la sous-page des compteurs partiels (que vous pouvez remettre à zéro).

– Pour remettre à zéro les compteurs, accédez

au menu Commandes.

PAGE COMPTEUR D’HEURES – Cette page affiche :

•

le compteur d’heures total (il compte le temps d’alimentation de l’appareil)

•

le compteur d’heures partiel (il compte le temps durant lequel une condition programmable se vérifie)

– Pour remettre à zéro ces compteurs, accédez

au menu Commandes.

– Vous pouvez désactiver complètement cette

page en prédisposant l’activation générale du compteur d’heures sur OFF (voir le menu Compteur d’heures).

PÁGINA CONTADORES DE ENERGÍA – En la página de los contadores de energía se

visualizan juntos los valores de:

•

energía activa consumida y generada

•

energía reactiva consumida y generada (inductiva/capacitiva)

•

energía aparente

– La página principal presenta los contadores

totales. Mediante la tecla es posible acceder a la subpágina de los contadores parciales (que el usuario puede poner a cero).

– Para poner a cero los contadores es necesario

acceder al menú de mandos.

PÁGINA CUENTAHORAS – En la página cuentahoras se visualizan:

•

cuentahoras total (cuenta el tiempo de alimentación del aparato)

•

cuentahoras parcial (cuenta el tiempo durante el cual ocurre una determinada condición programable)

– Para poner a cero los contadores es necesario

acceder al menú de mandos.

– La página cuentahoras puede inhabilitarse por

completo si la habilitación general cuentahoras está configurada en OFF (véase menú Cuentahoras).

Page 7

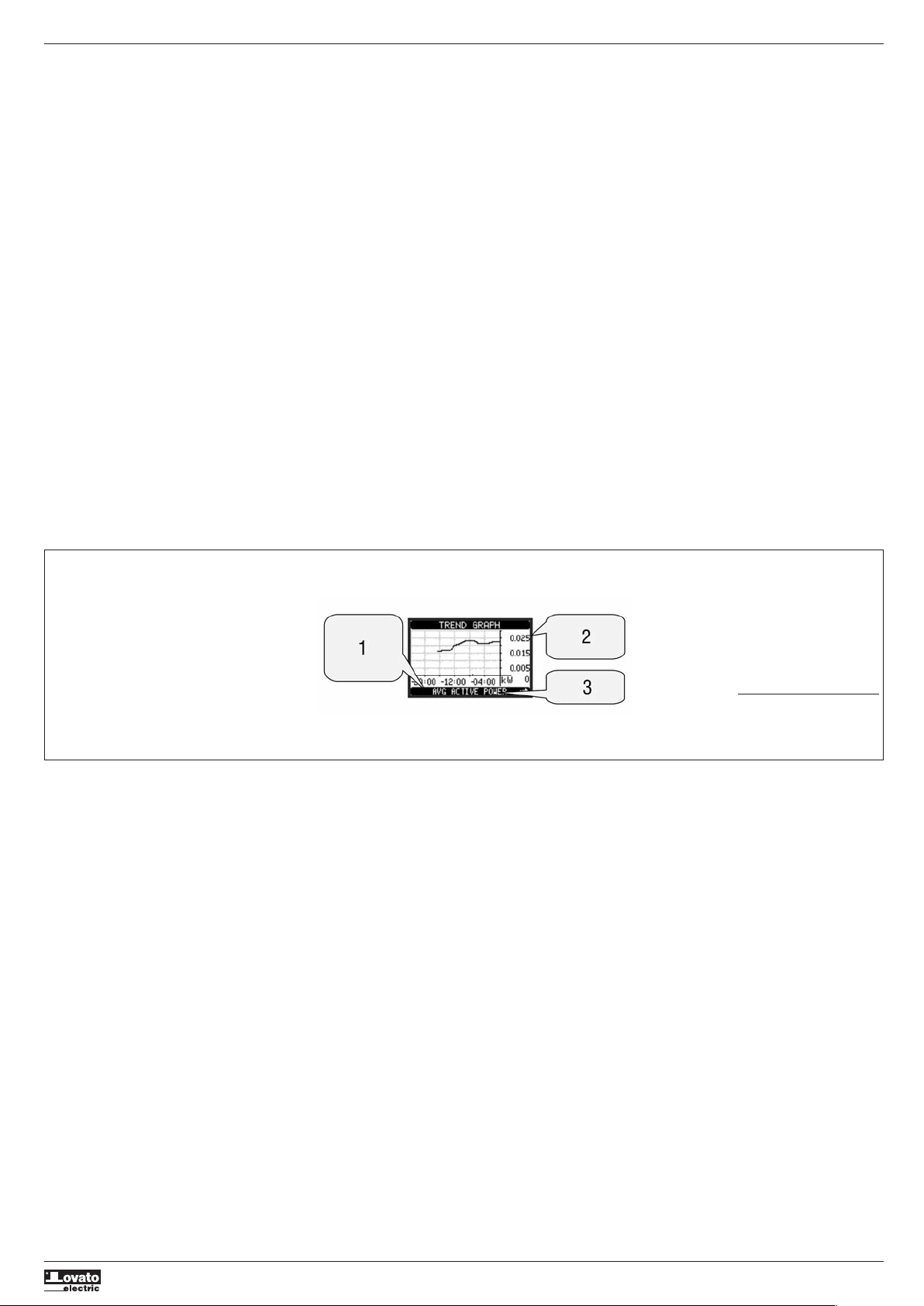

PAGINA GRAFICO TREND – La pagina trend consente di visualizzare un

grafico con l’andamento nel tempo di una misura definita dall’utente, selezionabile fra:

•

tensione equivalente integrata

•

potenza attiva totale integrata

•

potenza reattiva totale integrata

•

potenza apparente totale integrata

– Di default, la misura visualizzata è la potenza

attiva totale integrata. Per modificare la misura, agire sull’apposito parametro nel menu di impostazioni Trend.

– E’ possibile rappresentare sul grafico gli ultimi

96 valori della misura integrata, ciascuno corrispondente ad un intervallo di tempo di

I272 I GB F E 07 11 31100125

integrazione.

– L’intervallo di tempo di default è 15 minuti,

cosicché il grafico ha la possibilità di visualizzare l’andamento della misura selezionata nelle ultime 24 ore.

– Con le impostazioni di fabbrica quindi il

grafico trend ha la possibilità di visualizzare l’andamento dei consumi di potenza attiva nelle ultime 24 ore.

– I dati dei consumi vengono azzerati quando si

disalimenta l’apparecchio oppure quando si agisce sul menu impostazioni.

– Superata la capacità massima di

visualizzazione, i nuovi dati sostituiscono i più vecchi, secondo una logica di memorizzazione circolare.

– Il fondoscala verticale viene calcolato

automaticamente in funzione dei dati nominali inseriti nel menu impostazioni Generale.

1 - Scala dei tempi.

Indica il tempo nel passato al quale si riferiscono le misure.

Time scale. Indicates the time in the past to which the measurements are referred.

Echelle des temps. Indique le temps dans le passé les mesures se rapportent.

Escala de tiempos. Indica el tiempo pasado al que se refieren las medidas.

TREND GRAPH PAGE – The trend graph page allows to show the

changes in the time domain of one measurement selectable among the following:

•

average equivalent voltage

•

average total active power

•

average total reactive power

•

average total apparent power.

– The default measurement is the Average total

active power. To change the measurement, enter the dedicated menu parameter in the Trend sub-menu.

– It is possible to see, on the graph, the history

of the last 96 values of the integrated measurement, each correspondent to a integration time interval.

– The default time interval is equal to 15

minutes, so the graph depth in time is equal to 24h.

– With the default factory setting, the trend

graph shows the active power demand variation of the last day.

– The consumption data is lost when auxiliary

power is removed from the DMG device or when the settings in the setup menu are changed.

– When the maximum storing capacity is

exceeded, the newest data will overwrites the oldest, so that the most recent data is always shown.

– The vertical full-scale is calculated

automatically, depending on the measurement selected and the highest value recorded in the setup menu.

PAGE GRAPHIQUE DE TENDANCE – Cette page permet d’afficher un graphique

indiquant la progression au cours du temps d’une mesure définie par l’utilisateur que vous pouvez sélectionner parmi :

•

tension équivalente intégrée

•

puissance active totale intégrée

•

puissance réactive totale intégrée

•

puissance apparente totale intégrée.

– Par défaut, l’appareil affiche la puissance

active totale intégrée. Pour modifier l’affichage, utilisez le paramètre approprié du menu Tendance.

– Sur le graphique, vous pouvez représenter les

96 dernières valeurs de la mesure intégrée dont chacune correspond à un intervalle de temps d’intégration.

– L’intervalle de temps par défaut est 15

minutes, de sorte que le graphique puisse afficher la progression de la mesure sélectionnée dans les dernières 24 heures.

– Avec les paramètres d’usine, le graphique

affiche donc la progression des consommations de puissance active des dernières 24 heures.

– Les données des consommations sont

remises à zéro quand vous éteignez l’appareil ou quand vous agissez sur le menu de programmation.

– Quand la capacité maximum d’affichage est

dépassée, les nouvelles données remplacent les plus vieilles, selon une logique de mémorisation en boucle.

– Le fond d’échelle verticale est calculé

automatiquement en fonction des données nominales insérées dans le menu Général.

PÁGINA GRÁFICO TREND – La página Trend permite visualizar un gráfico

con la evolución temporal de un parámetro seleccionado por el usuario entre los siguientes:

•

tensión equivalente integrada

•

potencia activa total integrada

•

potencia reactiva total integrada

•

potencia aparente total integrada

– Por defecto, el parámetro visualizado es la

potencia activa total integrada. Para establecer otro parámetro, variar el mismo en el menú de configuración Trend.

– En el gráfico es posible representar los

últimos 96 valores de la medida integrada, cada uno de los cuales correspondiente a un intervalo temporal de integración.

– El intervalo temporal predefinido es de 15

minutos, de manera que el gráfico pueda visualizar la evolución del parámetro seleccionado durante las últimas 24 horas.

– Por tanto, con la configuración de fábrica el

gráfico puede visualizar la evolución del consumo de potencia activa durante las últimas 24 horas.

– Los datos sobre los consumos se ponen a

cero cuando se desconecta la alimentación del aparato o cuando se modifica el menú Configuraciones.

– Una vez superada la capacidad máxima de

visualización, los nuevos datos sustituyen los anteriores siguiendo una lógica de memorización circular.

– El fondo de escala vertical se calcula

automáticamente en base a los datos nominales ingresados en el menú Configuración General.

2 - Scala verticale.

Può essere automatica o fissa. Vertical scale.

Can be autoranging or fixed by the user.

Echelle verticale. Peut être automatique ou fixe.

Escala vertical. Puede ser automática o fija.

3 - Misura rappresentata

Measurement viewed on graph Mesure visualisée Parámetro representado

Page 8

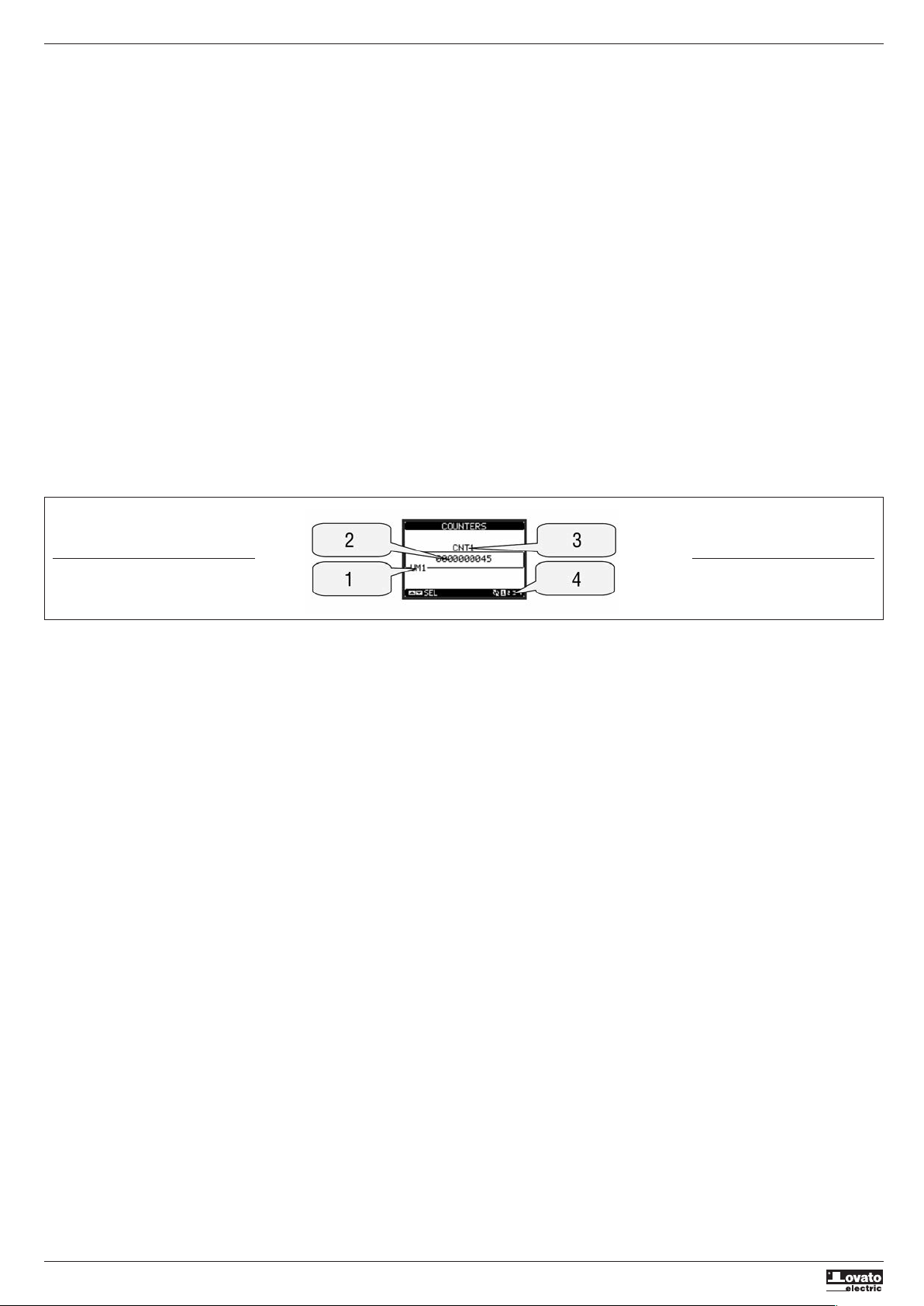

PAGINA CONTATORI – Nella pagina contatori vengono visualizzati i

conteggi CNT1…4.

– E’ possibile contare il numero di volte che un

ingresso viene attivato, oppure un limite viene superato ecc. La condizione è definita dai parametri Sorgente di conteggio.

– Per ciascun contatore è possibile definire una

descrizione ed una unità di misura tramite un testo libero, ad esempio litri, mc, ecc.

– Inoltre si può definire un coefficiente di

conversione fra il numero di impulsi conteggiati e la misura mostrata sul display. Questa funzione si ottiene specificando un coefficiente moltiplicativo ed uno frazionario.

I272 I GB F E 07 11 31100125

Ad esempio impostando k moltiplicativo = 3, per ogni impulso letto verrà incrementato di 3 il valore indicato a display. Se invece si programma un coefficiente frazionario = 10, la misura visualizzata verrà incrementata solo dopo 10 impulsi applicati all’ingresso. Con la combinazione di k moltiplicativo e frazionario si può ottenere qualsiasi rapporto di conversione.

– Se il contatore non ha alcun coefficiente

frazionario, allora la sua visualizzazione sarà solo con numeri interi. Altrimenti verranno visualizzate due cifre decimali.

– I contatori possono essere azzerati tramite il

menu comandi, oppure tramite il segnale Sorgente di reset definito dagli appositi parametri.

1 - Unità di misura del contatore

Unit of measure (free text) Unité de mesure (personnalisable) du compteur Unidad de medida del contador

2 - Conteggio

Count Comptage Cómputo

COUNTERS PAGE – The counters page displays CNT1…4

counters.

– It is possible to count the number of times an

input is activated, or a limit has been overcame etc. The count condition is defined by Counter source parameters.

– For every counter, it is possible to define a

description and a unit of measure with a free text, for instance litres, kg, etc.

– It is possible to define a conversion factor

between the number of pulse counts and the measurement shown on display. This function can be obtained by specifying a multiply and a divide factor. For instance, setting the multiplier k to 3, for every pulse count, the value shown will be incremented 3 times. If instead, a divider is set to 10, then the value will be incremented by one only after 10 pulses have been applied to the input. With a combination of multiply and divide factor, any ratio between counts and measurement can be achieved.

– If the counter has no divide factor, the screen

will indicate the counter without fractional digits, otherwise the counter will be displayed with two decimal digits.

– The counters can be cleared by means of

commands menu or by means of the Reset source signal, defined by dedicated parameters.

PAGE COMPTEURS – La page compteurs affiche les décomptes

CNT1…4.

– Vous pouvez compter le nombre de fois

qu’une entrée est activée ou quand une limite est dépassée, etc. La condition est définie par les paramètres Source décompte.

– Pour chaque compteur, vous pouvez définir

une description et une unité de mesure à l’aide d’un texte libre, par exemple litres, m3, etc.

– Vous pouvez par ailleurs définir un coefficient

de conversion entre le nombre d’impulsions comptées et la mesure inscrite sur l’afficheur. Pour ce faire, spécifiez un coefficient multiplicatif et un fractionnaire. Par exemple, si vous définissez k multiplicatif = 3, pour chaque impulsion lue, la valeur indiquée sur l’écran sera augmentée de 3. En revanche, si vous programmez un coefficient fractionnaire = 10, la mesure affichée sera augmentée seulement après 10 impulsions appliquées à l’entrée. Avec la combinaison de k multiplicatif et fractionnaire, vous pouvez obtenir un rapport de conversion quelconque.

– Si le compteur n’a aucun coefficient

fractionnaire, l’affichage présentera seulement des nombres entiers. Sinon, vous verrez deux chiffres décimaux.

– Vous pouvez remettre à zéro les compteurs à

l’aide du menu Commandes ou en définissant les paramètres appropriés du signal Source RAZ.

PÁGINA CONTADORES – En la página contadores se visualizan los

cómputos CNT1…4.

– Es posible contar la cantidad de veces que se

activa una entrada, se supera un límite, etc. La condición se define en los parámetros Fuente de conteo.

– Para cada contador es posible definir una

descripción y una unidad de medida con un texto libre (litros, m3, etc.).

– También se puede definir un coeficiente de

conversión entre la cantidad de pulsos contados y la medición visualizada en pantalla. Esta función se obtiene especificando un coeficiente multiplicador y uno fraccionario. Por ejemplo, si se configura el k multiplicador = 3, por cada pulso leído se sumará 3 al valor visualizado en pantalla. En cambio, si se programa un coeficiente fraccionario = 10, el valor visualizado aumentará sólo cada 10 pulsos aplicados en la entrada. Combinando los k multiplicador y fraccionario es posible obtener cualquier relación de conversión.

– Si el contador no presenta algún coeficiente

fraccionario, su visualización se realizará solamente con números enteros. De lo contrario se visualizarán dos cifras decimales.

– Los contadores pueden ponerse a cero desde

el menú de mandos o mediante la señal Fuente de reajuste definida en los parámetros correspondientes.

3 - Descrizione (libera) del contatore

Description (free text) Description (personnalisable) du compteur Descripción libre del contador

4 - Nr. delcontatore selezionato

No. of the selected counter Nombre du compteur choisi N. del contador seleccionado

PAGINE UTENTE – L’utente ha la possibilità di creare un numero

massimo di 4 pagine personalizzate.

– Queste pagine possono contenere 4 misure

ciascuna scelte liberamente fra quelle disponibili sul DMG800.

– Il titolo della pagina utente può essere

specificato liberamente dall’utente, dando ad esempio indicazione della parte di impianto servita dal multimetro.

– Le pagine utente sono posizionate in modo da

poter essere raggiunte facilmente partendo

dalla prima pagina premendo il tasto

– Come per tutte le altre pagine, è poi possibile

programmare il multimetro per posizionare il display su una delle pagine utente dopo che per un certo tempo non sono stati premuti dei tasti.

– Per l’impostazione delle pagine utente vedere

l’apposito menu M15 nel capitolo impostazione parametri.

USER PAGES – The user can create a maximum of

4 customised display pages.

– Each of these pages can view

4 measurements, freely chosen among the available readings of the DMG800.

– The title of the page can be freely

programmed by the user, allowing, for instance, indicating the part of the plant supervised by the multimeter.

– The user pages are placed in a position that

allows to reach them easily starting from the

first page, by pressing button

– Like all other pages, it is possible to set the

multimeter to return automatically to the user page after a time has elapsed without keystrokes.

– To define the user page, see the dedicated

menu M15 in the parameter setup chapter.

PAGES UTILISATEURS – Vous pouvez créer un nombre maximum de

4 pages personnalisées.

– Ces pages peuvent contenir 4 mesures

chacune choisies librement parmi celles disponibles sur le DMG800.

– Vous pouvez librement nommer la page en

indiquant par exemple la partie de l’installation servie par le multimètre.

– Vous pouvez accéder facilement aux pages

utilisateur à partir de la première page en

enfonçant la touche

– Comme toutes les autres pages, vous pouvez

programmer le multimètre pour positionner l’afficheur sur l’une des pages utilisateur après un délai durant lequel aucune touche n’est enfoncée

– Pour la définition des pages utilisateur, voir le

menu M15 dans le chapitre Définition des paramètres.

PÁGINAS USUARIO – El usuario tiene la posibilidad de crear una

cantidad máxima de 4 páginas personalizadas.

– Estas páginas pueden contener 4 parámetros

cada una, seleccionados libremente entre los disponibles en DMG800.

– El título de la página usuario puede elegirse

libremente, por ejemplo indicando la parte de instalación servida por el multímetro.

– Las páginas usuario se ubican de manera que

puedan ser localizadas fácilmente a partir de

la primera, pulsando la tecla

– Al igual que todas las otras páginas, también

es posible programar el multímetro para que la pantalla vuelva a una de las páginas usuario tras un determinado lapso de tiempo de inactividad de las teclas.

– Para configurar las páginas usuario, véase el

menú M15 en el capítulo de configuración parámetros.

Page 9

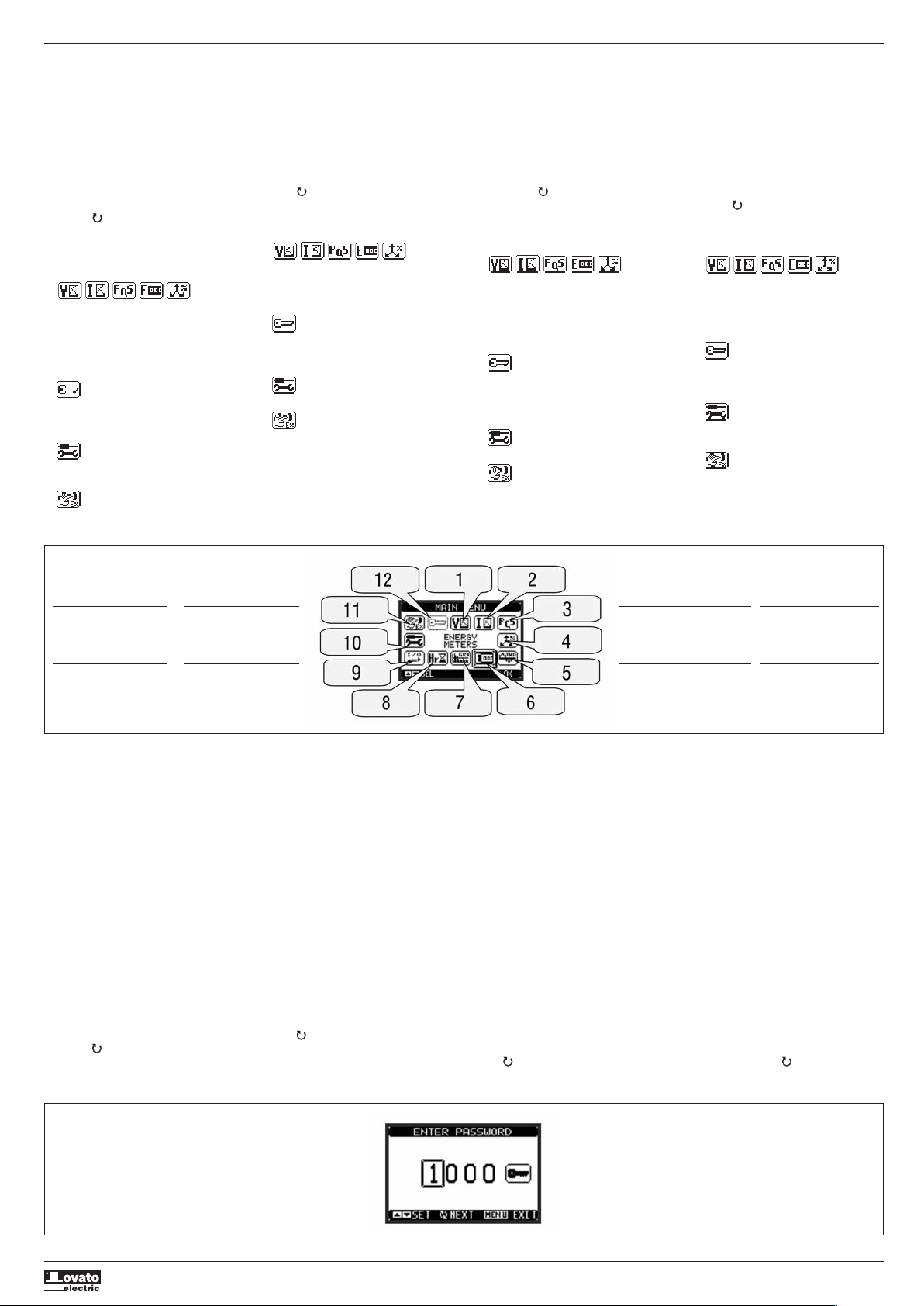

MENU PRINCIPALE – Il menu principale è costituito da un insieme

di icone grafiche che permettono l’accesso rapido alle misure ed alle impostazioni.

– Partendo dalla visualizzazione misure

normale, premere il tasto MENU. Il display visualizza il menu rapido.

s t

– Premere

per selezionare la funzione desiderata. L’icona selezionata viene evidenziata e la scritta nella parte centrale del display indica la descrizione della funzione.

– Premere per attivare la funzione

selezionata.

– Se alcune funzioni non sono disponibili la

I272 I GB F E 07 11 31100125

corrispondente icona sarà disabilitata, cioè visualizzata in colore grigio.

– etc -

Agiscono come scorciatoie che consentono di velocizzare l’accesso alle pagine di visualizzazione misure, saltando direttamente al gruppo di misure selezionato, partendo dal quale ci si potrà spostare avanti e indietro come di consueto.

– - Impostazione del codice numerico

che consente l’accesso alle funzioni protette (impostazione dei parametri, esecuzione di comandi).

– - Punto di accesso alla

programmazione dei parametri. Vedere il capitolo dedicato.

– - Punto di accesso al menu comandi,

dove l’utente abilitato può eseguire una serie di azioni di azzeramento e ripristino.

1 - Visualizzazione tensioni

Voltage readings Visualisation tensions Visualización Tensiones

2 - Visualizzazione correnti

Current readings Visualisation courants Visualización Corrientes

3 - Visualizzazione potenze

Power readings Visualisation puissances Visualización Potencias

4 - Frequenza - asimmetria

Frequency - Asymmetry Fréquence - asymétrie Frecuencia - asimetria

5 - Analisi armonica

Harmonic Analysis Analyse harmonique Análisis armónico

6 - Contatori di energia

Energy meters Computeurs energie Contadores de energia

MAIN MENU – The main menu is made up of a group of

graphic icons (shortcuts) that allow rapid access to measurements and settings.

– Starting from normal viewing, press MENU

key. The main menu screen is displayed.

s t

– Press

to select the required function. The selected icon is highlighted and the central part of the display shows the description of the function.

– Press to activate the selected function. – If some functions are not available, the

correspondent icon will be disabled, that is shown in a light grey colour.

– etc. -

Shortcuts that allow to jump to the first page of that group. Starting from that page it is still possible to move forward-backward in the usual way.

– - Open the password entry page,

where it is possible to specify the numeric codes that unlock protected functions (parameter setting, commands menu, etc.).

– - Access point to the set-up menu for

parameter programming.

– - Access point to the commands

menu, where the authorised user can execute some clearing-restoring actions.

MENU PRINCIPAL – Le menu principal comprend des icônes d’état

graphiques (raccourcis) qui permettent un accès rapide aux mesures et réglages.

– A partir de la visualisation normale, appuyez

sur la touche MENU et le menu s’affiche.

s out

– Appuyez sur

pour sélectionner la fonction requise. L’icône sélectionnée est mis en évidence et la description de la fonction vient visualisée sur l’afficheur.

– Appuyez sur pour actionner la fonction

choisie.

– Si certains fonctions ne sont pas disponibles,

l’icône correspondant sera désactivé et sera visualisé en couleur gris clair.

– etc - Ils

sont des raccourcis qui permettent l’accès rapide aux pages de visualisation mesures et de passer rapidement à la primaire page du groupe de mesures choisi. Il est toujours possible déplacer en avant ou en arrière comme d’habitude.

– - Permet d’ouvrir la page de mot de

passe où il est possible insérer le code numérique qui débloque les fonctions protégées (réglage des paramètres, exécuter des commandes).

– - Point d’accès à la programmation

des paramètres. Consultez la section dédiée.

– - Point d’accès au menu commandes,

où l’utilisateur autorisé peut exécuter un certain nombre d’opérations de mettre à zéro ou réinitialiser.

7 - Grafico trend

Trend graph Graphique à tendance Gráfico trend

8 - Visualizzazione contatore

Hour readings Visualisation compteur horaire Visualización cuentahoras

9 - Moduli di espansione

Expansion modules Modules d’extension Módulos de expansión

MENÚ PRINCIPAL – El menú principal consta de un conjunto de

iconos gráficos que agilizan el acceso a las medidas y configuraciones.

– Desde la visualización normal de los

parámetros pulsar la tecla MENÚ. La pantalla visualiza el menú rápido.

s t

– Pulsar

para seleccionar la función deseada. Se destacará el icono seleccionado y se visualizará la descripción de la función en el centro de la pantalla.

– Pulsar para activar la función

seleccionada.

– Si alguna función está inhabilitada, el icono

correspondiente se visualizará de color gris.

– etc -

Sirven para simplificar y agilizar el acceso a las páginas de visualización de parámetros, dado que llevan directamente al grupo de medidas seleccionado y desde allí es posible avanzar o retroceder como de costumbre.

– - Configuración del código numérico

que permite acceder a las funciones protegidas (configuración

de parámetros,

ejecucióndemandos).

– - Punto de acceso a la programación

de los parámetros. Véase el capítulo específico.

– - Punto de acceso al menú de

mandos, donde el usuario habilitado puede ejecutar una serie de acciones de puesta a cero y restablecimiento.

10 - Impostazioni set-up

Set-up menu Réglages (Set-up) Configuraciónes (Set-up)

11 - Menu comandi

Commands menu Menu commandes Menú mandos

12 - Inserimento password

Password entry Insérer mot de passe Ingreso contraseña

ACCESSO TRAMITE PASSWORD – La password serve per abilitare o bloccare

l’accesso al menu di impostazione ed al menu comandi.

– Per gli apparecchi nuovi di fabbrica (default),

la password è disabilitata e l’accesso è libero. Se invece le password sono state abilitate, per ottenere l’accesso bisogna prima inserire il relativo codice di accesso numerico.

– Per abilitare l’uso delle password e definire i

codici di accesso fare riferimento al capitolo impostazione parametri.

– Esistono due livelli di accesso, a seconda del

codice inserito:

•

Accesso livello utente - consente l’azzeramento dei valori registrati ma non la modifica delle impostazioni dell’apparecchio.

•

Accesso livello avanzato - stessi diritti dell’utente con in più la possibilità di modificare le impostazioni.

– Dalla normale visualizzazione misure, premere

MENU per richiamare il menu principale, quindi selezionare l’icona password e premere .

– Compare la finestra di impostazione password

in figura:

PASSWORD ACCESS – The password is used to enable or lock the

access to the setting menu (set-up) and to commands menu.

– For brand-new devices (factory default), the

password management is disabled and the access is free. If instead the passwords have been enabled and defined, then to get access it is necessary to enter the password first, specifying the numeric code through the keypad.

– To enable password management and to

define numeric codes, see setup menu.

– There are two access levels, depending on the

code entered:

•

User-Level access - Allows clearing of recorded values but not editing of set-up parameters.

•

Advanced access level - Same rights of the user access plus settings editing-restoring.

– From normal viewing, press MENU to recall

the main menu, select the password icon and press .

– The display shows the screen in the figure.

ACCÉS PAR MOT DE PASSE – Le mot de passe est utilisé pour activer ou

verrouiller l’accès au menu réglage (set-up) et menu commandes.

– Pour les nouveaux appareils (par défaut ), la

gestion de mot de passe est désactivé et l’accès est libre. Au contraire, si les mots de passe ont été activés et définis, puis à obtenir l’accès, il est nécessaire d’entrer le code d’accès numérique.

– Pour activer la gestion des mots de passe et

de définir les code numériques, consulter la section réglage des paramètres (set-up). Il y a deux niveaux d’accès, selon le code validé:

–

•

Accès niveau utilisateur - permet la remise à zéro des valeurs enregistrées mais pas les réglages de l’appareil.

•

Accès niveau avancé - il donne les mêmes droits que l’accès utilisateur et permet de modifier les paramétrages.

– Lors de l’affichage des mesures, appuyez sur

MENU pour rappeler le menu principal, sélectionner l’icône mot de passe et appuyez sur .

– La fenêtre saisir mot de passe est affichée

comme de suite:

ACCESO CON CONTRASEÑA – La contraseña sirve para habilitar o impedir el

acceso al menú de configuración y al menú de mandos.

– En los aparatos recién salidos de fábrica, la

contraseña está inhabilitada por defecto y el acceso es libre. En cambio, si se han habilitado las contraseñas, para poder acceder a dichos menús es necesario ingresar el código numérico correspondiente.

– Para habilitar el uso de las contraseñas y

crear los códigos de acceso consúltese el capítulo configuración parámetros.

– Existen dos niveles de acceso que dependen

del código ingresado:

•

Acceso nivel usuario - Permite poner a cero los valores registrados, pero no modificar la configuración del aparato.

•

Acceso nivel avanzado - Asigna los mismos derechos del usuario y además permite modificar la configuración.

– Desde la visualización normal de los

parámetros pulsar la tecla MENÚ para abrir el menú principal, luego seleccionar el icono contraseña y pulsar .

– Se abrirá la ventana de configuración

contraseña ilustrada en la figura:

Page 10

– Con i tasti

s t

si cambia il valore della cifra

selezionata.

– Con il tasto si conferma la cifra e ci si

sposta a rotazione sulle successive.

– Inserire la password, quindi spostarsi

sull’icona della chiave.

– Quando la password inserita corrisponde alla

password livello Utente o livello Avanzato, compare il relativo messaggio di sblocco.

– Una volta sbloccata la password, l’accesso

rimane abilitato fino a che:

•

L’apparecchio viene disalimentato.

•

L’apparecchio viene resettato (in seguito all’uscita dal menu impostazioni).

•

Trascorrono più di 2 minuti senza che

I272 I GB F E 07 11 31100125

l’operatore tocchi alcun tasto.

– Con il tasto MENU si abbandona

l’impostazione password e si esce.

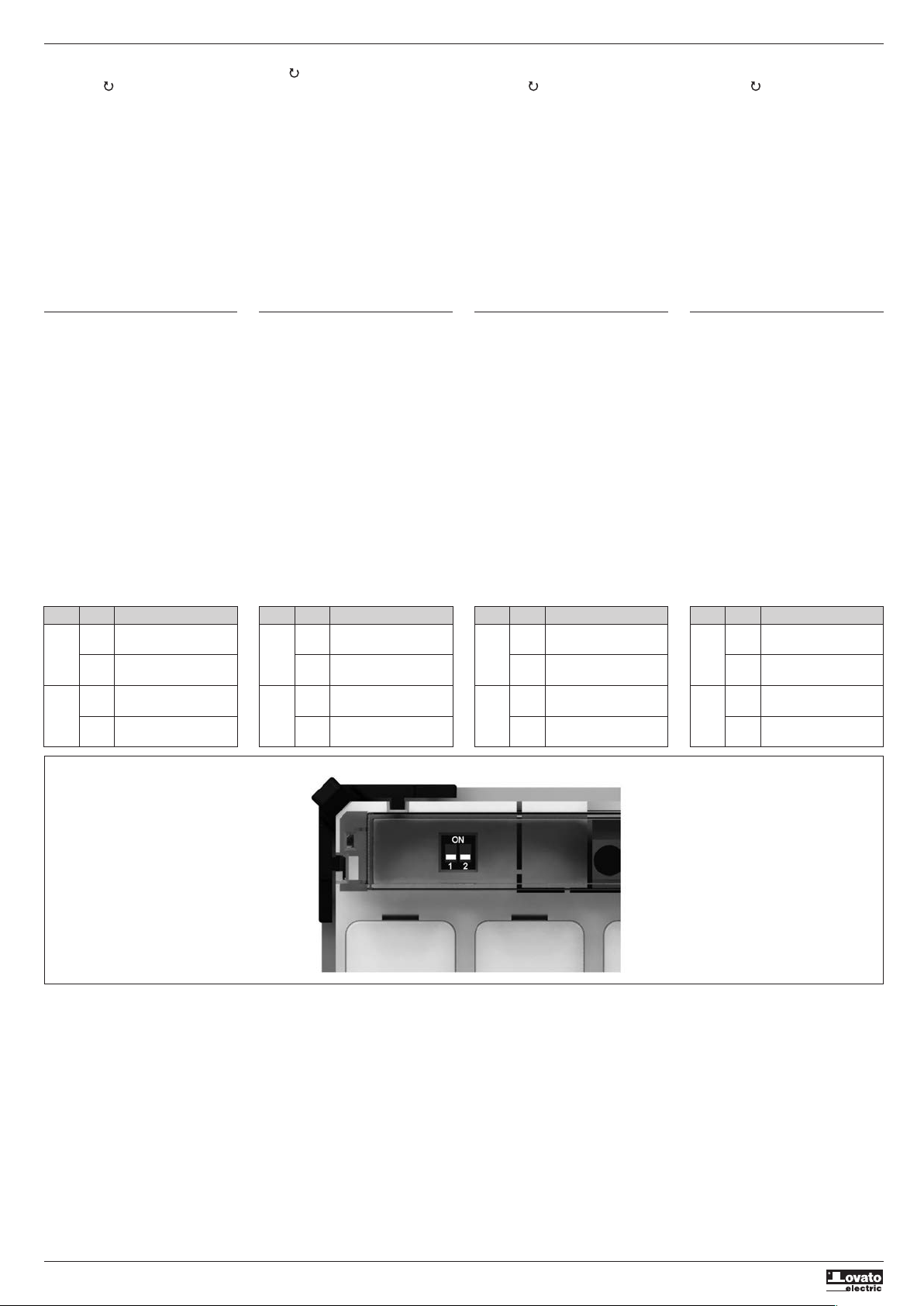

BLOCCO IMPOSTAZIONI – Sul DMG800 sono disponibili due dip-switch

che consentono di bloccare l’accesso alle impostazioni e alle operazioni di reset (menu comandi).

– Questi dip-switch sono posizionati in modo da

diventare inaccessibili una volta montati i coprimorsetti piombabili.

– Per posizionare i dip-switch:

•

togliere l’alimentazione al DMG800 e rimuovere entrambi i coprimorsetti (se montati) e la morsettiera estraibile a 8 poli

•

con l’ausilio di un piccolo cacciavite a lama piatta, posizionare I dip-switch nella configurazione voluta.

•

riposizionare morsettiere e coprimorsetti.

– L’apparecchio viene fornito con i dip-switch

configurati in posizione di accesso consentito.

s t

– Keys

change the selected digit.

– Key confirms the digit and moves to the

next.

– Enter numeric code, then move on the key

icon.

– If the password code entered matches the

User access code or the Advanced access code, then the correspondent unlock message is shown.

– Once unlocked the password, the access

rights last until:

•

The device is powered off

•

The device is reset (after quitting the set-up menu)

•

The timeout period of two minutes elapses without any keystroke.

– To quit the password entry screen, press

MENU key.

SETTINGS LOCK – On the DMG800 there are two DIP switches

that are used to lock the access to parameter settings and / or to reset operations (commands menu).

– This DIP switches are placed in a way that

they become unaccessible once the sealable terminal cover is mounted.

– To change switch position:

•

remove power supply to DMG800 and remove terminal covers (if mounted) and the 8-pole terminal block

•

using a small flat screwdriver, move the switches in the desired position.

•

re-assemble terminal blocks and terminal covers.

– The multimeter is supplied with the switches

in unlocked position.

– Les touches

s t

changent le chiffre du

code chiosi.

– Le touche confirme le chiffre et se déplace

au suivant.

– Saisissez le mot de passe, puis déplacez sur

l’icône de clé.

– Si le mot de passe saisi correspond au mot de

niveau utilisateur ou niveau avancé, le message de déblocage est visualisé.

– Après le déblocage, l’accès reste active

jusqu’au:

•

L’appareil est hors alimenté.

•

L’appareil est réinitialisé (après avoir quitté le menu réglages).

•

Le délai d’interruption de session de deux minutes s’écoule sans aucune activation des touches.

– On quitte l’affichage du mot de passe en

appuyant sur la touche MENU.

VERROUILLAGE DES PARAMÉTRAGES – Le DMG800 est pourvu de deux micro-

interrupteurs permettant de bloquer l’accès aux paramétrages et aux opérations de réinitialisation (menu Commandes).

– Ces micro-interrupteurs sont positionnés de

sorte à être inaccessibles quand les couvrebornes plombables sont montés.

– Pour positionner les micro-interrupteurs :

•

couper le courant au DMG800, puis retirez les deux couvre-bornes (s’ils sont montés) et le bornier extractible à 8 pôles

•

à l’aide d’un petit tournevis à lame plate, positionnez les micro-interrupteurs dans la configuration voulue.

•

remettez en place le bornier et les couvrebornes.

– L’appareil est fourni avec les micro-

interrupteurs configurés en position d’accès autorisé.

– Con las teclas

s t

se cambia el valor de la

cifra seleccionada.

– Con la tecla se confirma la cifra y se va a

las siguientes.

– Ingresar la contraseña y desplazarse al icono

de la llave.

– Cuando la contraseña ingresada corresponde

a la del nivel Usuario o a la del nivel Avanzado, se visualiza el mensaje de desbloqueo correspondiente.

– Una vez aceptada la contraseña, el acceso

permanece habilitado hasta que:

•

El aparato se desconecta de la alimentación.

•

El aparato se restablece (cuando se sale del menú configuración).

•

Transcurren más de dos minutos sin que se pulse alguna tecla.

– Con la tecla MENÚ se cierra la ventana de

configuración contraseña y se sale.

BLOQUEO CONFIGURACIÓN – DMG800 presenta dos microinterruptores que

permiten impedir el acceso a las configuraciones y a las operaciones de reajuste (menú mandos).

– Estos microinterruptores están colocados de

manera que no pueda accederse a los mismos tras haber montado los cubrebornes precintables.

– Para utilizar los microinterruptores:

•

desconectar la alimentación de DMG800, extraer los dos cubrebornes (si están montados) y la clema extraíble de 8 polos

•

sirviéndose de un pequeño destornillador plano, poner los microinterruptores en la posición deseada

•

colocar nuevamente la clema y los cubrebornes.

– El aparato se entrega con los

microinterruptores posicionados para permitir el acceso.

SW POS DESCRIZIONE

SW1 OFF Accesso ai parametri

consentito

ON Accesso ai parametri

bloccato

SW2 OFF Accesso a menu comandi

consentito

ON Accesso a menu comandi

bloccato

SW POS DESCRIZIONE

SW1 OFF Parameter settings

allowed

ON Parameter settings

locked

SW2 OFF Commands menu access

allowed

ON Commands menu access

locked

SW POS DESCRIPTION

SW1 OFF Accès aux paramètres

admis

ON Accès aux paramètres

bloqué

SW2 OFF Accès au menu Commandes

admis

ON Accès au menu Commandes

bloqué

SW POS DESCRIPCIÓN

SW1 OFF Acceso a los parámetros

consentido

ON Acceso a los parámetros

impedido

SW2 OFF Acceso al Menú Mandos

consentido

ON Acceso al Menú Mandos

impedido

Page 11

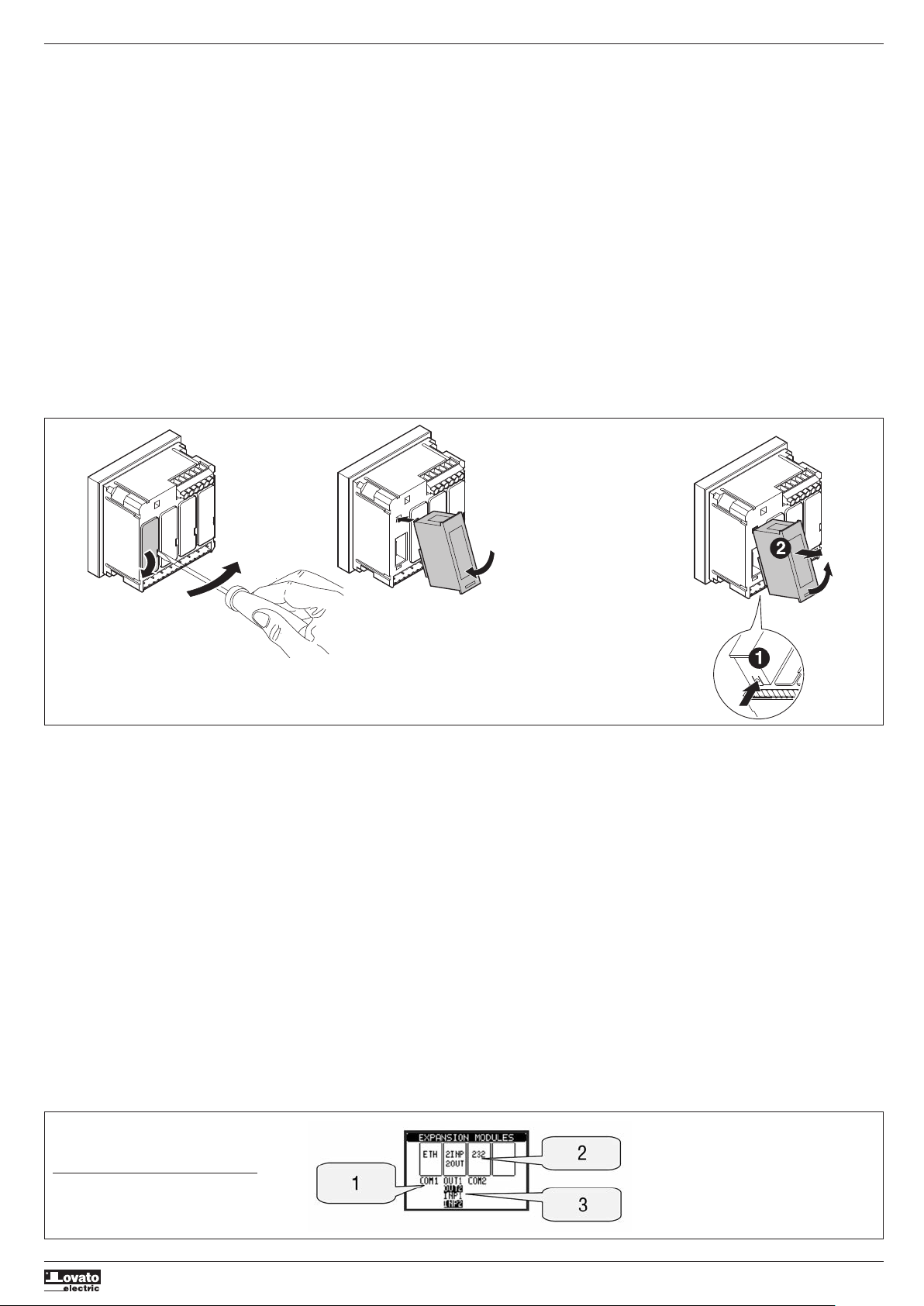

ESPANDIBILITÀ

CLICK!

– Grazie al suo bus di espansione, il DMG800

può essere espanso con dei moduli aggiuntivi della serie EXP….

– E’ possibile collegare un massimo di 4 moduli

EXP….

– I moduli EXP… supportati dal DMG800 si

dividono nelle seguenti categorie:

•

moduli di comunicazione

•

moduli di I/O digitale

•

moduli di I/O analogico

– Per inserire un modulo di espansione:

•

togliere l’alimentazione al DMG800

•

rimuovere il coprimorsetto e la morsettiera estraibile a 8 poli

I272 I GB F E 07 11 31100125

•

rimuovere uno dei coperchi protettivi degli slot di espansione

•

inserire il gancio superiore del modulo nella apposita feritoia

•

ruotare il modulo verso il basso inserendo il connettore sul bus

•

premere fino a che l’apposita clip sul lato inferiore del modulo si aggancia a scatto

•

Re-installare la morsettiera ed il coprimorsetto trasparente.

– L’ordine di inserimento dei moduli è libero.

EXPANDABILITY – Thanks to expansion bus, the DMG800 can be

expanded with EXP… series modules.

– It is possible to connect a maximum of 4

EXP… modules.

– The supported EXP modules can be grouped

in the following categories:

•

communication modules

•

digital I/O modules

– To insert an expansion module:

•

remove the power supply to DMG800

•

remove the terminal cover and the 8-pole terminal block

•

remove the protecting cover of one of the expansion slots

•

insert the upper hook of the module into the fixing hole

•

rotate down the module body, inserting the connector on the bus

•

push until the bottom clip snaps into its housing

•

Re-install the terminal block and the transparent terminal cover

– The modules insertion sequence is free.

EXTENSIBILITE – Grâce à son bus d’extension, le DMG800 peut

être étendu avec des modules additionnels de la série EXP…

– Vous pouvez brancher au maximum

4 modules EXP….

– Les modules EXP supportés par le DMG800

sont partagés en catégories :

•

modules de communication

•

modules d’E/S numérique

•

modules d’E/S analogique

– Pour insérer un module d’extension :

•

mettez le DMG800 hors tension

•

retirez le couvre-borne et le bornier extractible à 8 pôles

•

retirez l’un des couvercles de protection des emplacements d’extension.

•

Insérez le crochet supérieur du module dans la fente appropriée

•

tournez le module vers le bas en insérant le connecteur sur le bus

•

enfoncez jusqu’à ce que s’enclenche la patte située au bas du module

•

Remettez en place le bornier et le couvreborne.

– L’ordre d’insertion des modules est libre.

EXPANSIBILIDAD – Gracias a su bus de expansión, DMG800

puede expandirse con los módulos adicionales de la serie EXP….

• Puede conectarse un máximo de 4 módulos EXP….

• Los módulos EXP… aceptados por DMG800 pueden ser de las siguientes categorías:

•

módulos de comunicación

•

módulos de I/O digitales

•

módulos de I/O analógicas

– Para colocar un módulo de expansión:

•

Desconectar la alimentación de DMG800

•

Retirar el cubrebornes y la clema extraíble de 8 polos

•

Extraer una de las tapas protectoras de las ranuras de expansión

•

Introducir el gancho superior del módulo en la ranura correspondiente

•

Girar el módulo hacia abajo introduciendo el conector en el bus

•

Presionar hasta que se enganche la pinza colocada en el lado inferior del módulo

•

Volver a instalar la clema y el cubrebornes transparente.

– El orden de aplicación de los módulos no es

importante.

ATTENZIONE! Quando vengono installati dei moduli EXP… su dei multimetri della serie DMG, è obbligatorio installare i coprimorsetti piombabili forniti con il multimetro.

– Quando un DMG800 viene alimentato,

riconosce automaticamente i moduli EXP ad esso collegati.

– Se la configurazione del sistema è diversa

rispetto all’ultima rilevata (è stato aggiunto o rimosso un modulo), l’unità base chiede all’utente di confermare la nuova configurazione. In caso di conferma la nuova configurazione verrà salvata e diventerà effettiva, altrimenti ad ogni messa in tensione verrà segnalata la discordanza.

– La configurazione attuale del sistema è

visualizzata nella apposita pagina del display (moduli espansione), dove si vedono il numero, il tipo e lo stato dei moduli collegati.

– La numerazione degli I/O viene elencata sotto

ogni modulo.

– Lo stato (attivato/disattivato) degli I/O e dei

canali di comunicazione viene evidenziato con la scritta in negativo.

1 - Numero e stato dei canali di comunicazione

No. and status of communication channel Numéro et état des canaux de communication Número y estado de los canales de comunicación

2 - Tipo dei moduli di espansione

Type of the expansion module Type des modules d’extension Tipo de módulos de expansión

WARNING! When the EXP.. module is installed on a DMG series multimeter, it is mandatory to install the sealable terminal block covers supplied with the multimeter.

– When a DMG800 is powered on, it

automatically recognises the EXP modules that have been mounted.

– If the system configuration has changed with

respect to the last saved, (one module has been added or removed), the base unit asks the user to confirm the new configuration. In case of confirmation, the new configuration will be saved and will become effective, otherwise the mismatch will be shown at every subsequent power-on of the multimeter.

– The actual system configuration is shown in

the dedicated page of the display (expansion modules), where it is possible to see the number, the type and the status of the modules.

– The I/O numbering is shown under each

module.

– The status (energised/de-energised) of every

single I/O and communication channel is highlighted in reverse

ATTENTION ! Quand vous installez des modules EXP… sur des multimètres de la série DMG, vous devez obligatoirement monter les couvre-bornes plombables fournis avec le multimètre.

– Quand un DMG800 est mis sous tension, il

reconnaît automatiquement les modules EXP qui y sont reliés.

– Si la configuration du système est différente

par rapport à la dernière configuration relevée (un module a été ajouté ou retiré), l’unité de base vous demande de confirmer la nouvelle configuration. Si vous la confirmez, elle sera enregistrée et deviendra effective, sinon l’incohérence sera signalée à chaque mise sous tension.

– La configuration actuelle du système apparaît

dans la page relative (modules d’extension) qui indique le numéro, le type et l’état des modules reliés.

– La numérotation des E/S est indiquée sous

chaque module.

– L’état (activé/désactivé) des E/S et des canaux

de communication est mis en surbrillance.

¡ATENCIÓN! Cuando se instalan módulos EXP… arriba de los multímetros de la serie DMG, es imprescindible instalar los cubrebornes precintables que se entregan con el multímetro.

– Cuando un DMG800 recibe alimentación,

reconoce automáticamente los módulos EXP conectados al mismo.

– Si la configuración del sistema no es igual a la

última detectada, porque se ha agregado o extraído un módulo, la unidad básica pide al usuario que confirme la nueva configuración. Si se da la confirmación, la nueva configuración se guardará y quedará efectiva, de lo contrario a cada puesta en tensión se señalará dicha discordancia.

– La configuración actual del sistema se

visualiza en la página video correspondiente (módulos de expansión), donde se halla el número, el tipo y el estado de los módulos conectados.

– La numeración de las entradas y salidas está

indicada debajo de cada módulo.

– El estado (activado/desactivado) de las

entradas y salidas de los canales de comunicación está indicado con la inscripción en negativo.

3 - Numerazione e stato degli I/O

Numbering and status of the I/Os Numération et état des E/S Numericación y estado de las I/O

Page 12

RISORSE AGGIUNTIVE – I moduli di espansione forniscono delle

risorse aggiuntive che possono essere sfruttate tramite gli opportuni menu di impostazione.

– I menu di impostazione che riguardano le

espansioni sono disponibili anche se i moduli non sono fisicamente presenti.

– Dato che è possibile aggiungere più moduli

della stessa tipologia (ad esempio due interfacce di comunicazione) i relativi menu di impostazione sono multipli, identificati da un numero progressivo.

– Di seguito una tabella che indica quanti

moduli di ogni tipo possono essere montati

I272 I GB F E 07 11 31100125

contemporaneamente. Il numero totale di moduli deve essere <= 4.

ADDITIONAL RESOURCES – The expansion modules provide additional

resources that can be used through the dedicated setup menus.

– The setup menus related to the expansions

are always accessible, even if the expansion modules are not physically fitted.

– Since it is possible to add more than one

module of the same typology (for instance two communication interfaces), the setup menus are multiple, identified by a sequential number.

– The following table indicates how many

modules of each group can be mounted at the same time. The total number of modules must be less or equal than 4.

RESSOURCES ADDITIVES – Les modules d’extension fournissent des

ressources additionnelles que vous pouvez utiliser à l’aide des menus de programmation.

– Les menus de programmation concernant les

extensions sont disponibles même si les modules ne sont pas présents physiquement.

– Comme vous pouvez ajouter plusieurs

modules du même type (par exemple deux interfaces de communication), les menus de programmation relatifs sont multiples, identifiés par un numéro progressif.

– Le tableau suivant indique combien de

modules de chaque type vous pouvez monter simultanément. Le nombre total de modules doit être <= 4.

RECURSOS ADICIONALES – Los módulos de expansión proveen recursos

adicionales que pueden utilizarse mediante los correspondientes menús de configuración.

– Los menús de configuración relativos a las

expansiones pueden visualizarse aunque los módulos no se encuentren materialmente presentes.

– Dada la posibilidad de agregar varios módulos

del mismo tipo (por ejemplo dos interfaces de comunicación), los menús de configuración son numerosos y están identificados por un número progresivo.

– A continuación presentamos una tabla que

indica cuántos módulos de cada tipo pueden instalarse juntos. La cantidad total de los módulos no puede ser mayor de 4.

TIPO MODULO / TYPE OF MODULE / TYPE DE MODULE / TIPO MÓDULO CODICE FUNZIONE Nr. MAX

CODE FUNCTION MAX No.

REF FONCTION Nb MAXI

CÓDIGO FUNCIÓN N. MÁX

COMUNICAZIONE / COMMUNICATION / COMMUNICATION / COMUNICACIÓN EXP 10 10 USB 2

EXP 10 11 RS232 EXP 10 12 RS485 EXP 10 13 Ethernet

EXP 10 14 Profibus

I/O DIGITALI / DIGITAL I/O / E/S NUMERIQUES / I/O DIGITALES EXP 10 00 4 INGRESSI 2

4 INPUTS

4 ENTREES

4 ENTRADAS

EXP 10 01 4 USCITE STATICHE 2

4 STATIC OUTPUTS 4 SORTIESSTATIQUES 4 SALIDASESTÁTICAS

EXP 10 02 2 INGRESSI + 4

2 USCITE ST.

2 INPUTS +

2 ST. OUTPUTS

2 ENTRÉES + 2 ST. OUTPUTS 2 ENTRADAS + 2 SALIDAS EST.

EXP 10 03 2 RELE’ 4

2 RELAYS

2 RELAIS

2 RELÉS

I/O ANALOGICI / ANALOG I/O / E/S ANALOGIQUES / I/O ANALÓGICAS EXP 10 04 2 INGRESSI 4

ANALOGICI

2 ANALOG INPUTS

2 ENTRÉES

ANALOGIQUES

2 ENTRADAS

ANALÓGICAS

EXP 10 05 2 USCITE 4

ANALOGICHE

2 ANALOG OUTPUTS

2 SORTIES

ANALOGIQUES

2 SALIDAS

ANALÓGICAS

MEMORIA / MEMORY / MEMOIRE / MEMORIA EXP 10 30 MEMORIA DATI + 1

OROLOGIO

DATA MEMORY +

REAL TIME CLOCK

MÉMOIRE DE DONNÉES +

HORLOGE

MEMORIA DATOS +

RELOJ

Page 13

CANALI DI COMUNICAZIONE – Al DMG800 è possibile connettere al massimo

2 moduli di comunicazione, denominati COMn. Il menu di impostazione comunicazioni M07 prevede quindi due sezioni (n=1 e n=2) di parametri per l’impostazione delle porte di comunicazione.

– I canali di comunicazione sono

completamente indipendenti, sia dal punto di vista hardware (tipo di interfaccia fisica) che dal punto di vista del protocollo di comunicazione.

– I canali di comunicazione possono funzionare

contemporaneamente.

– Attivando la funzione Gateway, è possibile

I272 I GB F E 07 11 31100125

avere un DMG800 equipaggiato con una porta Ethernet ed una porta RS485, che fa da ‘ponte’ verso altri DMG dotati della sola porta RS-485, in modo da ottenere un risparmio (1 solo punto di accesso Ethernet). In questa rete, il DMG dotato di due porte di comunicazione avrà il parametro della funzione Gateway impostato su ON per entrambi i canali di comunicazione (COM1 e COM2), mentre gli altri DMG saranno configurati normalmente con Gateway = OFF.

INGRESSI, USCITE, VARIABILI INTERNE, CONTATORI, INGRESSI ANALOGICI – Gli ingressi e le uscite digitali forniti dai

moduli di espansione sono identificati da una sigla e da un numero progressivo. Ad esempio gli ingressi digitali sono denominati INPx, dove x rappresenta il numero dell’ingresso. Allo stesso modo, le uscite digitali sono denominate OUTx.

– La numerazione degli ingressi / uscite si basa

semplicemente sulla posizione di montaggio dei moduli di espansione, con una numerazione progressiva da sinistra a destra. Ad esempio l’ingresso INP1 è il morsetto di ingresso più vicino al modulo base, mentre i successivi preseguendo verso destra saranno INP2, INP3 ecc.

– Per il DMG800 sono previsti un massimo di

8 ingressi digitali e di 8 uscite, che saranno quindi denominati INP1…INP8 e OUT1…OUT8. Per ciascun I/O esiste un menu di impostazione che consente di specificarne la funzione e le proprietà.

– Allo stesso modo degli ingressi/uscite,

esistono delle variabili interne (bit) che possono essere associate alle uscite o combinate fra loro. Ad esempio si possono applicare delle soglie limite alle misure effettuate dal multimetro (tensione, corrente etc.). In questo caso la variabile interna, denominata LIMx, sarà attivata quando la misura risulta essere fuori dai limiti definiti dall’utente tramite il relativo menu di impostazione.

– Inoltre sono disponibili fino a 4 contatori

(CNT1…CNT4) che possono conteggiare impulsi provenienti dall’esterno (quindi da ingressi INPx) oppure il numero di volte per cui si è verificata una determinata condizione. Ad esempio definendo una soglia LIMx come sorgente di conteggio, sarà possibile contare quante volte una misura ha superato un certo valore.

– Infine è possibile gestire fino a 8 ingressi

analogici provenienti da sensori esterni (misure di temperatura, consumo, pressione, portata ecc). Il valore letto dagli ingressi analogici può essere convertito in qualsiasi unità ingegneristica, visualizzato sul display e reso disponibile sul bus di comunicazione. Le grandezze lette attraverso gli ingressi analogici sono visualizzate sulla apposita pagina. Su di esse possono essere applicate delle soglie limite LIMx.

– Di seguito una tabella che raccoglie tutti gli

I/O e le variabili interne gestiti dal DMG800.

COMMUNICATION CHANNELS – The DMG800 supports a maximum of 2

communication modules, indicated as COMn. The communication setup menu M07 is thus divided into two sections (n=1 and n = 2) of parameters for the setting of the ports.

– The communication channels are completely

independent, both for the hardware (physical interface) and for the communication protocol.

– The two channels can communicate at the

same time.

– Activating the Gateway function it is possible

to use a DMG800 with both an Ethernet port and a RS485 port, that acts as a bridge over other DMGs equipped with RS-485 only, in order to achieve a more economic configuration (only one Ethernet port). In this network, the DMG with two communication ports will be set with both communication channels (COM1 and COM2) with Gateway parameter set to ON, while the other DMGs will be configured normally with Gateway = OFF.

INPUTS, OUTPUTS, INTERNAL VARIABLES, COUNTERS, ANALOG INPUTS – The inputs and outputs of the expansion

modules are identified by a code and a sequence number. For instance, the digital inputs are identified by code INPx, where x is the number of the input. In the same way, digital outputs are identified by code OUTx.

– The sequence number of I/Os is simply based

on their mounting position, with a progressive numbering from left to right. For instance the input INP1 is the input terminal closest to the base unit, while the subsequent inputs will be named INP2, INP3 and so on.

– The DMG800 supports a maximum of 8 digital

inputs and 8 outputs that will thus be numbered INP1…8 and OUT1…8. For every I/O, there is a dedicated setting menu that allows to specify functionality and properties.

– In a similar way, there are some internal bit-

variables (markers) that can be associated to the outputs or combined between them. For instance, it is possible to apply some limit thresholds to the measurements done by the multimeter (voltage, current, power, etc.). In this case, an internal variable named LIMx will be activated when the measurements will go outside the limits defined by the user through the dedicated setting menu.

– Furthermore, there are up to 4 counters

(CNT1..CNT4) that can count pulses coming from an external source (through a digital input INPx) or the number of times that a certain condition as been verified. For instance, defining a limit threshold LIMx as the count source, it will be possible to count how many times one measurement has exceeded a certain limit.

– Finally it is possible to manage up to 8 analog

inputs, connected to external analog sensors (temperature, pressure, flow etc). The value read from the sensors can be scaled to any unit of measure, visualized on the display and transmitted on the communication bus. The value read from analog inputs is shown on the dedicated display page. They can be used to drive LIMx limit thresholds.

– The following table groups all the I/O and the

internal variables managed by the DMG800.

CANAUX DE COMMUNICATION – Au DMG800, vous pouvez brancher au

maximum 2 modules de communication, nommés COMn. Le menu Communications M07 prévoit donc deux sections (n=1 et n=2) de paramètres pour prédisposer les ports de communication.

– Les canaux de communication sont

complètement indépendants, aussi bien du point de vue matériel (type d’interface physique) que du protocole de communication.

– Les canaux de communication peuvent

fonctionner simultanément.

– En activant la fonction Gateway (Passerelle),

vous pouvez avoir un DMG800 équipé d’un port Ethernet et d’un port RS485 qui sert de pont vers d’autres DMG pourvus d’un seul port RS-485 pour avoir une configuration plus économique (un seul point d’accès Ethernet). Dans ce réseau, le DMG pourvu de deux ports de communication aura la fonction Gateway définie sur ON pour les deux canaux de communication (COM1 et COM2) tandis que les autres DMG seront configurés normalement avec Gateway = OFF.

ENTRÉES, SORTIES, VARIABLES INTERNES, COMPTEURS, ENTRÉES ANALOGIQUES – Les entrées et les sorties numériques fournies

par les modules d’extension sont identifiées par un sigle et un numéro progressif. Par exemple, les entrées numériques sont nommées INPx, où x représente le numéro de l’entrée, tandis que les sorties numériques sont nommées OUTx.

– La numérotation des entrées/sorties se base

simplement sur la position de montage des modules d’extension, avec une numérotation progressive de gauche à droite. Par exemple, l’entrée INP1est la borne d’entrée du module la plus proche du module de base tandis que les bornes suivantes seront, de gauche à droite, INP2, INP3 etc.

– Pour le DMG800 , on a prévu au maximum

8 entrées numériques et 8 sorties, qui seront donc nommées INP1…INP8 et OUT1…OUT8. Pour chaque E/S, il existe un menu de programmation permettant de spécifier sa fonction et ses propriétés.

– Comme pour les entrées/sorties, il existe des

variables internes (bits) qui peuvent être associées aux sorties ou entre elles. Par exemple, vous pouvez appliquer des seuils limite aux mesures effectuées par le multimètre (tension, courant, etc.). Ainsi la variable interne nommée LIMx sera activée quand la mesure dépassera les limites que vous aurez définies dans le menu de programmation.

– En outre, vous pouvez gérer jusqu’à

4 compteurs (CNT1..CNT4) pouvant compter des impulsions venant de l’extérieur (donc d’entrées INPx) ou bien le nombre de fois où se vérifie une condition déterminée. Par exemple, si vous définissez le seuil LIMx comme source de décompte, vous pourrez savoir combien de fois une mesure a dépassé une certaine valeur.

– Pour finir, vous pouvez gérer jusqu’à

8 entrées analogiques venant de capteurs externes (mesures de température, consommation, pression, débit, etc.). La valeur lue par les entrées analogiques peut être convertie en n’importe quelle unité de mesure inscrite sur l’afficheur et disponible sur le bus de communication. Les grandeurs lues à travers les entrées analogiques sont affichées dans la page adéquate. Vous pouvez y appliquer des seuils limite LIMx.

– Le tableau ci-dessous montre toutes les E/S et

les variables internes gérées par le DMG800.

CANALES DE COMUNICACIÓN – En DMG800 puede conectarse un máximo de

2 módulos de comunicación, denominados COMn. El menú de configuración comunicaciones M07 presenta entonces dos secciones de parámetros (n=1 y n=2) para la configuración de los puertos de comunicación.

– Los canales de comunicación son

completamente independientes, tanto desde el punto de vista hardware (tipo de interfaz material) como desde el punto de vista del protocolo de comunicación.

– Los canales de comunicación pueden

funcionar simultáneamente.

– Activando la función Gateway, es posible

ahorrar instalando un DMG800 equipado con un puerto Ethernet y un puerto RS485 a modo de puente entre otros DMG dotados únicamente de un puerto RS485, obteniendo 1 solo punto de acceso Ethernet. En esta red, el DMG dotado de dos puertos de comunicación debe tener el parámetro de la función Gateway en ON para ambos canales de comunicación (COM1 y COM2), mientras que los otros DMG deben configurarse normalmente, con Gateway en OFF.

NTRADAS, SALIDAS, VARIABLES INTERNAS, CONTADORES, ENTRADAS ANALÓGICAS – Las entradas y las salidas digitales presentes

en los módulos de expansión están identificadas mediante una sigla y un número progresivo. Por ejemplo, las entradas digitales se denominan INPx, donde X representa el número de la entrada. De manera análoga, las salidas digitales se denominan OUTx.

– La numeración de las entradas y salidas se

basa simplemente en la posición de instalación de los módulos de expansión, considerándolas progresivamente de izquierda a derecha. Por ejemplo, la entrada INP1 es el borne de entrada más cercano al módulo básico, mientras que los siguientes prosiguiendo hacia la derecha serán INP2, INP3, etc.

– Para DMG800 se ha previsto un máximo de

8 entradas digitales y de 8 salidas, que entonces se denominarán INP1…INP8 y OUT1…OUT8. Para cada I/O hay un menú de configuración que permite especificar su función y propiedades.

– Al igual que las entradas/salidas, existen

algunas variables internas (bits) que pueden asociarse a las salidas o combinarse entre las mismas. Por ejemplo, es posible aplicar umbrales límite a las medidas tomadas por el multímetro (tensión, corriente, etc.). En este caso, la variable interna se denomina LIMx y se activará cuando la medición no se encuentre entre los límites definidos por el usuario mediante el menú de configuración correspondiente.

– También hay hasta 4 contadores

(CNT1…CNT4) para contar los pulsos procedentes del exterior (por tanto de entradas INPx) o la cantidad de veces en que se presenta una determinada condición. Por ejemplo, si definimos un umbral LIMx como fuente de cómputo, será posible contar cuántas veces una medición ha superado un determinado valor.

– Por último, es posible controlar hasta

8 entradas analógicas procedentes de sensores externos (medidas de temperatura, consumo, presión, capacidad, etc.). El valor leído por las entradas analógicas puede convertirse en cualquier unidad ingenierística, visualizarse en pantalla y quedar disponible en el bus de comunicación. Los parámetros leídos mediante las entradas analógicas se visualizan en la página correspondiente. A los mismos pueden aplicarse valores de umbral LIMx.

– A continuación presentamos una tabla con

todas las I/O y las variables internas controladas por DMG800.

Page 14

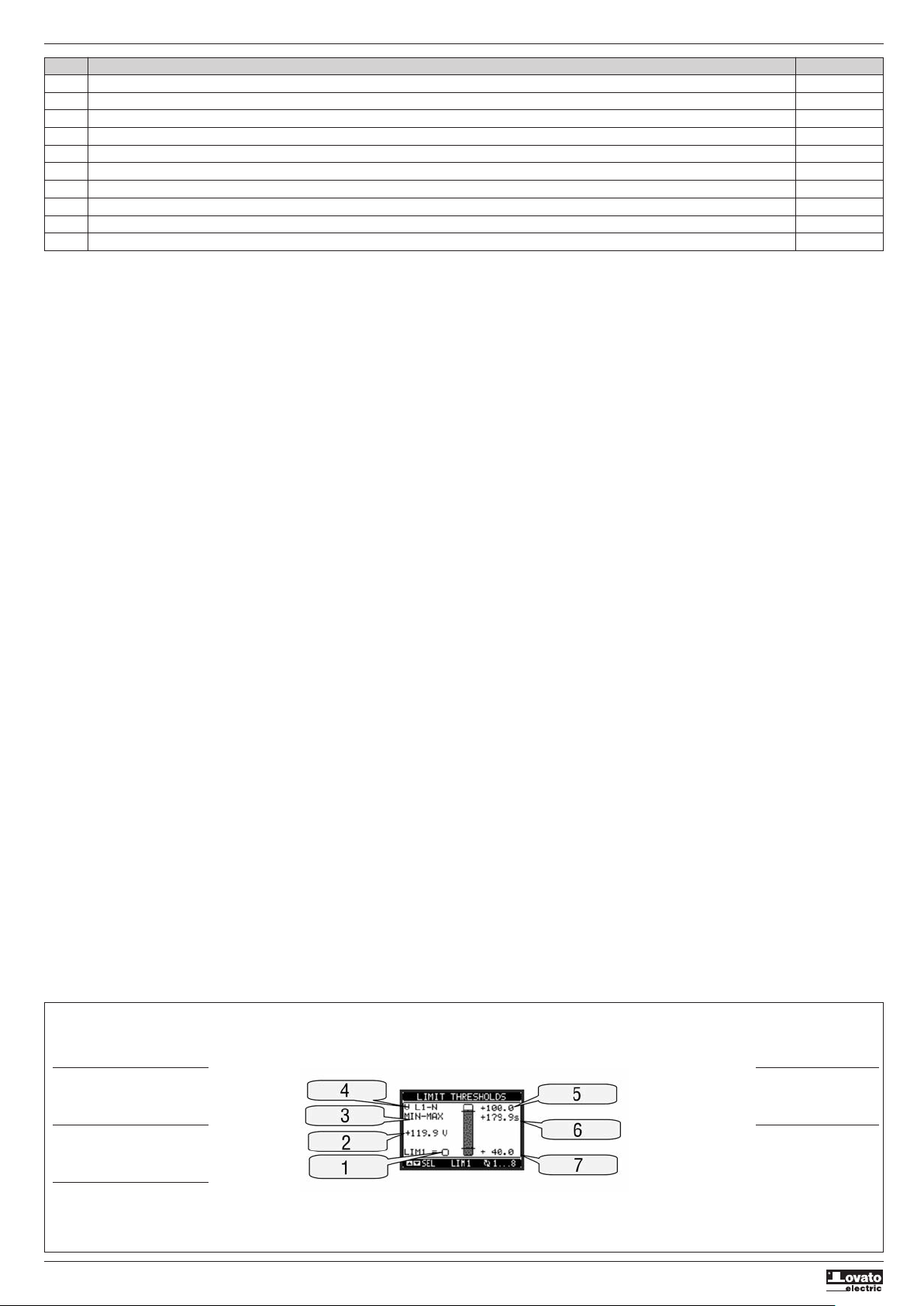

Cod. DESCRIZIONE / DESCRIPTION / DESCRIPTION / DESCRIPCIÓN Range (x) INPx Ingressi digitali / Digital inputs / Entrées numériques / Entradas digitales 1...8 OUTx Uscite digitali / Digital outputs / Sorties numériques / Salidas digitales 1...8 LIMx Soglie limite / Limit thresholds / Seuils de limite / Valores de umbral 1...8 BOOx Combinazioni Booleane / Boolean logic / Logique Boole / Combinaciones Booleanas 1...8 REMx Variabili da remoto / Remote-controlled variables / Variables à commande à distance / Variables de remoto 1...8 ALAx Allarmi / Alarms / Alarmes / Alarmas 1...8 PULx Impulsi di conteggio energia / Energy count pulses / Impulsion de comptage énergie / Pulsos de cómputo energía 1...5 CNTx Contatori / Counters / Compteurs / Contadores 1...4 AINx Ingressi analogici / Analog inputs / Entrées analogiques / Entradas analógicas 1…8 AOUx Uscite analogiche / Analog outputs / Sorties analogiques / Salidas analógicas 1…8

I272 I GB F E 07 11 31100125

– Lo stato di ciascun I/O e variabile interna può

essere visualizzato sul display nella apposita pagina di stato I/O.

SOGLIE LIMITE (LIM) – Le soglie limite LIMn sono delle variabili

interne il cui stato dipende dalla fuoriuscita dai limiti definiti dall’utente da parte di una misura fra quelle effettuate dal multimetro (esempio: potenza attiva totale superiore a 25kW).

– Per velocizzare l’impostazione delle soglie, che

possono spaziare in un range estremamente ampio, ciascuna di esse va impostata con un valore base + un coefficiente moltiplicativo (esempio: 25 x 1k = 25000).

– Per ogni LIM sono disponibili due soglie

(superiore ed inferiore). La soglia superiore deve essere sempre impostata ad un valore maggiore di quella inferiore.

– il significato delle soglie dipende dalle

seguenti funzioni: Funzione Min: con la funzione Min la soglia inferiore è d’intervento quella superiore di ripristino. Quando il valore della misura selezionata è sotto il limite inferiore, dopo il ritardo si ha l’attivazione della soglia. Quando il valore della misura è maggiore della soglia superiore, dopo il ritardo si ha il ripristino. Funzione Max: con la funzione Max la soglia superiore è d’intervento quella inferiore di ripristino. Quando il valore della misura selezionata è maggiore della superiore, dopo il ritardo si ha l’attivazione della soglia. Quando il valore della misura è minore della soglia inferiore, dopo il ritardo si ha il ripristino. Funzione Min+Max: con la funzione Min+Max le soglie inferiore e superiore sono entrambe d’intervento. Quando il valore della misura selezionata è minore della soglia inferiore o maggiore della soglia superiore, dopo i rispettivi ritardi si ha l’intervento dell’uscita. Quando il valore della misura rientra nei limiti si ha il ripristino immediato.

– L’intervento può significare eccitazione o

diseccitazione del limite LIMn a seconda dell’impostazione .

– Se il limite LIMn è impostato con memoria, il

ripristino è manuale e può essere effettuato tramite il comando apposito nel menu comandi.

– Vedere il menu di impostazione M08.

– The status of each I/O or internal variable can

be shown on the display in the dedicated page.

LIMIT THRESHOLDS (LIM) – The LIMn thresholds are internal variables

whose status depends on the out-of-limits of one particular measurement set by the user (e.g. total active power higher than 25kW) among all those measured.

– To make the setting of the thresholds easier,

since the limits can span in a very wide range, each of them can be set using a base number and a multiplier (for example: 25 x 1k =

25000).

– For each LIM, there are two thresholds (upper

and lower). The upper threshold must always be set to a value higher than the lower threshold.

– The meaning of the thresholds depends on

the following functions: Min function: the lower threshold defines the trip point, while the upper threshold is for the resetting. The LIM trips when the selected measurement is less than the Lower threshold for the programmed delay. When the measured value becomes higher than the upper setpoint, after the delay, the LIM status is reset. Max function: the upper threshold defines the trip point, while the lower threshold is for the resetting. The LIM trips when the selected measurement is more than upper threshold for the programmed delay. When the measured value decreases below the lower setpoint, after the delay, the LIM status is reset. Max+Min function: both thresholds are for tripping. When the measured value is less than lower or more than upper setpoints, then, after the respective delays, the LIM will trip. When the measured value returns within the limits, the LIM status will be immediately reset.

– Trip denotes either activation or de-activation

of the LIM variable, depending on ‘Normal status’ setting.

– If the LIMn latch is enabled, the reset can be

done only manually using the dedicated command in the commands menu.

– See setup menu M08.

– L’état de chaque E/S et variable interne peut

être indiqué dans la page d’état des E/S appropriée.

SEUILS DE LIMITE (LIM) – Les seuils limite LIMn sont des variables

internes dont l’état dépend du dépassement des limites définies par l’utilisateur de la part d’une mesure parmi celles effectuées par le multimètre (exemple : puissance active totale supérieure à 25kW).

– Pour accélérer la programmation des seuils,

dont la plage peut être très vaste, il faut définir chacune d’entre elles avec une valeur base + un coefficient multiplicatif (exemple : 25 x 1k = 25000).

– Pour chaque LIM, deux seuils sont

disponibles (supérieur et inférieur). Le seuil supérieur doit avoir une valeur plus grande que le seuil inférieur.

– Le sens des seuils dépend des fonctions

suivantes : Fonction Min : avec la fonction Min, le seuil inférieur est celui d’intervention tandis que le seuil supérieur est celui de rétablissement. Quand la valeur de la mesure sélectionnée est au-dessous de la limite inférieure, le seuil s’active au terme du retard. Quand la valeur de la mesure dépasse le seuil supérieur, celleci est rétablie au terme du retard. Fonction Max : avec la fonction Max, le seuil supérieur est celui d’intervention tandis que le seuil inférieur est celui de rétablissement. Quand la valeur de la mesure sélectionnée dépasse le seuil supérieur, celui-ci s’active au terme du retard. Quand la valeur de la mesure est inférieure au seuil inférieur, celle-ci est rétablie au terme du retard. Fonction Min+Max : avec la fonction Min+Max, les seuils inférieur et supérieur sont tous deux d’intervention. Quand la valeur de la mesure sélectionnée est inférieure au seuil inférieur ou supérieure au seuil supérieur, au terme des retards respectifs, la sortie intervient. Quand la valeur respecte les limites, le rétablissement est immédiat.

– L’intervention peut signifier excitation ou

désexcitation de la limite LIMn selon la prédisposition.

– Si la limite est définie avec une mémoire, le

rétablissement est manuel et il peut être effectué à l’aide de la commande appropriée du menu Commandes.

– Voir le menu de programmation M08.

– El estado de cada I/O y sus variables internas

puede verse en pantalla, en la página de estado I/O.

VALORES DE UMBRAL (LIM) – Los valores de umbral LIMn son variables

internas cuyo estado depende de la superación de los límites definidos por el usuario por parte de una de las mediciones efectuadas por el multímetro (ejemplo: potencia activa total superior a 25kW).

– Para agilizar la configuración de los umbrales,

que pueden variar dentro de un rango sumamente amplio, cada uno de los mismos debe configurarse con un valor básico + un coeficiente multiplicador (ejemplo: 25 x 1k =

25000).

– Cada LIM tiene a disposición dos umbrales:

uno superior y uno inferior. El umbral superior tiene que configurarse siempre a un valor mayor que el inferior.

– El significado de los umbrales depende de las

siguientes funciones: Función Mín: Con la función Mín, el umbral inferior provoca la activación y el superior la restablece. Cuando el valor del parámetro seleccionado es menor al límite inferior, tras el retardo se activa el umbral. Cuando el valor del parámetro seleccionado es mayor al límite superior, tras el retardo se obtiene el restablecimiento. Función Máx: Con la función Máx, el umbral superior provoca la activación y el inferior la restablece. Cuando el valor del parámetro seleccionado es mayor al límite superior, tras el retardo se activa el umbral. Cuando el valor del parámetro seleccionado es menor al límite inferior, tras el retardo se obtiene el restablecimiento. Función Mín+Máx: Con la función Mín+Máx, los umbrales inferior y superior provocan la activación. Cuando el valor del parámetro seleccionado es menor al límite inferior o mayor al límite superior, tras los respectivos retardos se obtiene la activación de la salida. Cuando el valor del parámetro seleccionado vuelve dentro de los límites se obtiene el restablecimiento inmediato.

– La activación puede ser una excitación o

desexcitación del límite LIMn según la configuración.

– Si el límite LIMn está configurado con

memoria, el restablecimiento es manual y puede ser efectuado mediante el mando correspondiente en el menú de mandos.

– Véase el menú de configuración M08.

1 - Stato variabile limite

Status of the limit variable Etat variable imite Estado variable límite

2 - Valore della misura

Value of measurement Valeur de mesure Valor de la medida

3 - Funzione

Function Fonction Función

4 - Tipo di misura

Type of measurement Type de mesure Tipo de medida

5 - Soglia superiore

Upper threshold Seuil haut Umbral superior

6 - Ritardo su soglia

Threshold delay Retard au seuil Retardo en umbral

7 - Soglia inferiore

Lower threshold Seuil bas Umbral inferior

Page 15

LOGICA BOOLEANA (BOO) – E’ possibile creare un massimo di 8 variabili

interne denominate BOO1…8 il cui stato dipende dalla combinazione logica Booleana di soglie limite, ingressi, uscite etc.

– Gli operandi (INP, LIM ecc.) possono essere

combinati fra loro con le seguenti operazioni logiche Booleane: AND, OR, EXOR, AND NOT, OR NOT, EXOR NOT.

– Ogni variabile Booleana è il risultato della

combinazione di massimo 4 operandi legati fra loro da tre operazioni logiche.

– Esempio: se desideriamo che la variabile

BOO1 venga attivata quando sono attivi i limiti LIM2, LIM3 e LIM4 oppure quando è attivo

I272 I GB F E 07 11 31100125

l’ingresso INP1, dovremo programmare BOO1 come la combinazione di LIM2 AND LIM3 AND LIM4 OR INP1.

– Non è necessario utilizzare tutti i 4 operandi

per una combinazione logica. Se ad esempio vogliamo solo che BOO2 sia attivo quando è attivo INP1 oppure INP2, è possibile programmare i parametri di BOO2 come la combinazione INP1 OR INP2, lasciando le successive operazioni logiche impostate su --(nessuna operazione).

– La pagina display LOGICA BOOLEANA

visualizza , per ciascuna variabile BOO1..8, lo stato dei singoli operandi che sono coinvolti nella operazione logica ed il risultato finale, cioè lo stato della variabile Booleana selezionata.

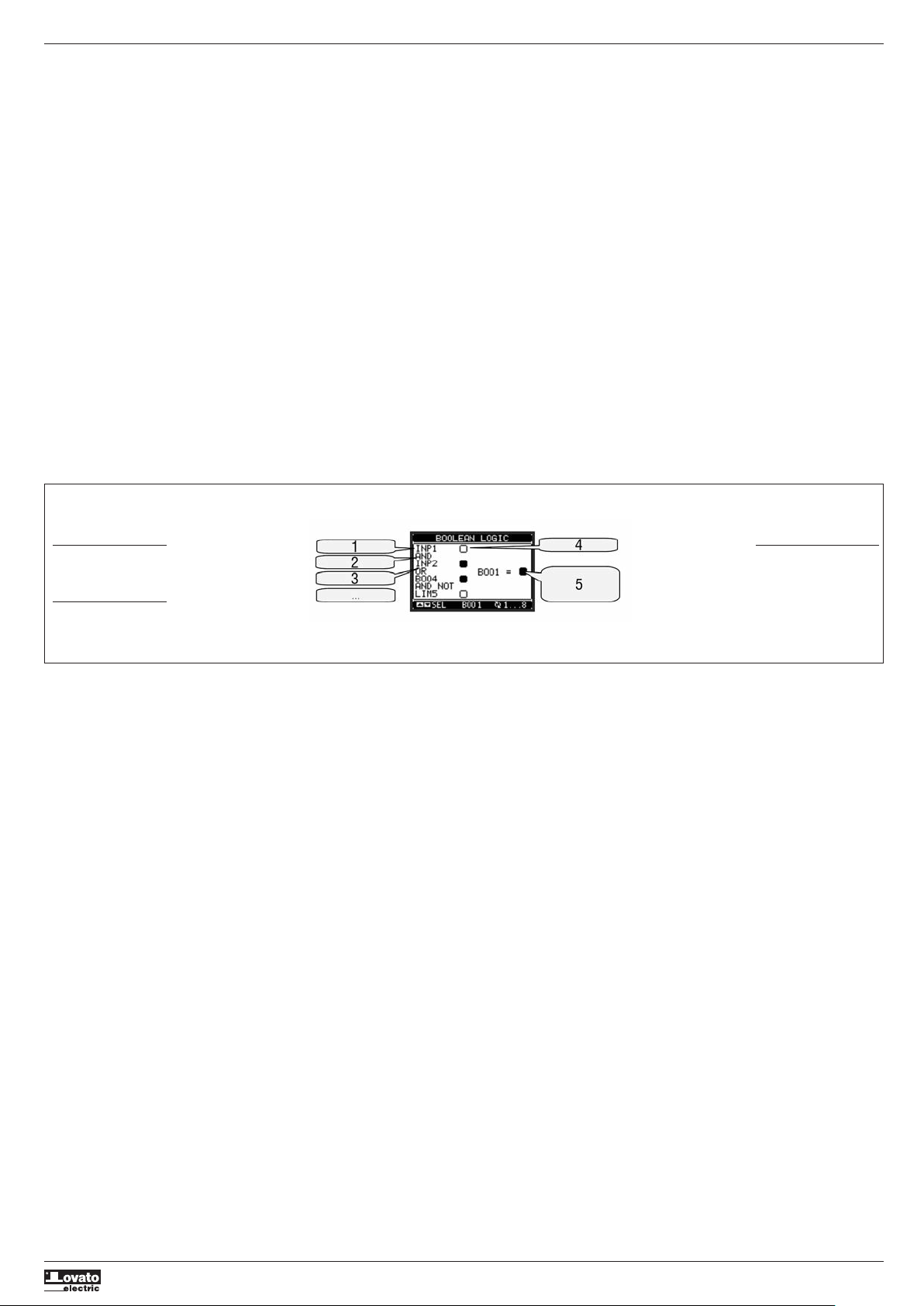

1 - Operando 1

Operand 1 Opérande 1 Operando 1

2 - Operazione logica 1

Logic operation 1 Opération logique 1 Operac. lógica 1

3 - Operando 2

Operand 2 Opérande 2 Operando 2

BOOLEAN LOGIC (BOO) – It is possible to create max. 8 internal

variables named BOO1..8, whose status depends on the Boolean logic combination of limit thresholds, inputs, outputs, etc.

– The operands (INP, LIM etc) can be combined

between each other with the following Boolean operators: AND, OR, EXOR, AND NOT, OR NOT, EXOR NOT.

– Every Boolean variable is the result of max 4

operands combined with 3 logic operations.

– Example: if one wants the Boolean variable

BOO1 to be activated when the limits LIM1, LIM2 and LIM3 are all active or when the input INP1 is active, BOO1 must programmed as the combination of LIM2 AND LIM3 AND LIM4 OR INP1.

– It is not necessary to use all 4 operands for

one Boolean variable. If for instance, one wants BOO2 to be active when INP1 or INP2 are active, then it is possible to program BOO2 settings with the combination INP1 OR INP2, leaving the following logic operations set to --- (no operation).

– The BOOLEAN LOGIC page displays, for every

variable BOO1..8, the status of the single operands that are involved in the logic operation and the final result, that is the status of the selected Boolean variable.

LOGIQUE BOOLE (BOO) – Vous pouvez créer 8 variables internes au

maximum nommées BOO1…8 dont l’état dépend de la combinaison logique booléenne de seuils limite, entrées, sorties etc.

– Les opérandes (INP, LIM etc.) peuvent être

associés entre eux avec les opérations logiques booléennes suivantes : AND, OR, EXOR, AND NOT, OR NOT, EXOR NOT.

– Chaque variable Booléenne est le résultat de la

combinaison de 4 opérandes au maximum liés entre eux par des opérations logiques.

– Exemple : si vous voulez que la variable BOO1

soit activée quand les limites LIM2, LIM3 et LIM4 sont activées ou quand l’entrée INP1 est activée, vous devez programmer BOO1 comme la combinaison de LIM2 AND LIM3 AND LIM4 OR INP1.

– Il n’est pas nécessaire d’utiliser les 4

opérandes pour une combinaison logique. Par exemple, si vous voulez que BOO2 seulement soit activé quand INP1 ou INP2 est activé, vous pouvez programmer les paramètres de BOO2 avec la combinaison INP1 OR INP2, en laissant les opérations logiques suivantes définies sur --- (aucune opération).

– La page LOGIQUE BOOLEENE affiche, pour

chaque variable BOO1..8, l’état de chaque opérande impliqué dans l’opération logique et le résultat final, c’est-à-dire l’état de la variable booléenne sélectionnée.

LÓGICA BOOLEANA (BOO) – Se puede crear un máximo de 8 variables

internas denominadas BOO1…8, cuyo estado depende de la combinación lógica Booleana de umbrales límite, entradas, salidas, etc.

– Los operandos (INP, LIM, etc.) pueden

combinarse entre sí mediante las siguientes operaciones lógicas Booleanas: AND, OR, EXOR, AND NOT, OR NOT, EXOR NOT.

– Cada variable Booleana es el resultado de la

combinación de un máximo de 4 operandos relacionados entre sí mediante tres operaciones lógicas.

– Ejemplo: Si queremos que la variable BOO1 se

active al activarse los límites LIM2, LIM3 y LIM4 o cuando se activa la entrada INP1, tendremos que programar BOO1 como la combinación de LIM2 AND LIM3 AND LIM4 OR INP1.

– No es necesario utilizar los 4 operandos en

una sola combinación lógica. Por ejemplo, si sólo queremos que BOO2 se active al activarse INP1 o INP2, es posible programar los parámetros de BOO2 como la combinación INP1 OR INP2, dejando las otras operaciones lógicas configuradas con --(ninguna operación).

– La página vídeo LOGICA BOOLEANA presenta,

por cada variable BOO1..8, el estado de cada uno de los operandos involucrados en la operación lógica y el resultado final, es decir el estado de la variable Booleana seleccionada.

4 - Stato operando 1

Operand status 1 Etat opérande 1 Estado operando 1

5 - Stato variabile booleana

risultante Status of the resulting variable Résultat de l’état variable booléenne Estado variable booleana resultante

VARIABILI DA REMOTO (REM) – DMG800 ha la possibilità di gestire un

massimo di 8 variabili comandate da remoto (REM1…REM8).

– Si tratta di variabili il cui stato può essere

modificato a piacere dall’utente tramite il protocollo di comunicazione e che possono essere utilizzate in abbinamento alle uscite, alla logica Booleana etc.

– Esempio: usando una variabile remota

(REMx) come sorgente di una uscita (OUTx) sarà possibile attivare e disattivare liberamente un relè tramite il software di supervisione. Questo consentirebbe di utilizzare i relè di uscita del DMG800 per comandare dei carichi ad esempio illuminazione o altro.

– Un altro utilizzo delle variabili REM può essere

quello di abilitare o disabilitare determinate funzioni da remoto, inserendole in una logica Booleana in AND con ingressi o uscite.

REMOTE-CONTROLLED VARIABLES (REM) – DMG800 can manage up to 8 remote-

controlled variables (REM1…REM8).

– Those are variables which status can be

modified by the user through the communication protocol and that can be used in combination with outputs, Boolean logic, etc.

– Example: using a remote variable (REMx) as a

source for an output (OUTx), it will be possible to freely energise or de-energise one relay through the supervision software. This allows to use the DMG800 relays to drive lighting or similar loads.

– Another possible use of REM variables is to

enable/disable other functions remotely, inserting them into a Boolean logic in AND with inputs or outputs.

VARIABLES A DISTANCE (REM) – DMG800 peut gérer jusqu’à 8 variables

commandées à distance (REM1…REM8).

– Il s’agit de variables que vous pouvez modifier

à votre gré à travers le protocole de communication et que vous pouvez associer aux sorties, à la logique booléenne, etc.

– Exemple : si vous utilisez une variable à

distance (REMx) comme source de sortie (OUTx), vous pourrez activer et désactiver librement un relais à l’aide du logiciel de supervision. Vous pourrez ainsi utiliser les relais de sortie du DMG800 pour commander des charges par exemple éclairage ou autre.

– Une autre utilisation des variables REM est

d’activer ou désactiver certaines fonctions à distance en les insérant dans une logique booléenne en AND avec des entrées et des sorties.

VARIABLES DE REMOTO (REM) – DMG800 puede aceptar hasta un máximo de 8

variables controladas de manera remota (REM1…REM8).

– Se trata de variables cuyo estado puede ser

modificado a voluntad por el usuario mediante el protocolo de comunicación y que pueden utilizarse en combinación con las salidas, la lógica Booleana, etc.

– Ejemplo: Si se usa una variable remota

(REMx) como fuente de una salida (OUTx), es posible activar y desactivar un relé libremente mediante el software de supervisión. Esto da la posibilidad de utilizar los relés de salida de DMG800 para controlar algunas cargas como por ejemplo la iluminación.

– Otro empleo de las variables REM puede ser

la de habilitar o inhabilitar determinadas funciones desde una posición remota, introduciéndolas en una lógica Booleana AND con entradas o salidas.

Page 16

ALLARMI (ALA) – L’utente ha la possibilità di definire un

massimo di 8 allarmi programmabili (ALA1…ALA8).

– Per ciascun allarme è possibile stabilire la

sorgente, cioè la condizione che genera l’allarme ed il testo del messaggio che deve comparire sul display quando questa condizione si verifica.

– La condizione che genera l’allarme può essere

ad esempio il superamento di una soglia. In questo caso la sorgente sarà una delle soglie limite LIMx.

– Se invece l’allarme deve essere visualizzato in

conseguenza dell’attivazione di un ingresso

I272 I GB F E 07 11 31100125

digitale esterno, allora la sorgente sarà un INPx.

– Con lo stesso criterio è possibile abbinare ad

un allarme anche condizioni complesse risultanti dalla combinazione logica Booleana di ingressi, soglie, etc. In questo caso si utilizzeranno le variabili Booleane BOOx.

– Per ciascun allarme l’utente ha la possibilità di

definire un messaggio liberamente programmabile che comparirà sulla pagina stato allarmi.

– E’ poi possibile definire una priorità di allarme.

Se si tratta di una semplice indicazione, allora la priorità può essere impostata come bassa. In questo caso l’icona che accompagna l’allarme sarà l’icona di informazione.

– Se invece l’allarme deve indicare una

situazione più importante, impostando la sua priorità su alta, sarà possibile indicare il messaggio con l’icona di attenzione e far sì che al verificarsi dell’allarme la pagina del display si sposti automaticamente sulla pagina visualizzazione allarmi.

– In caso di presenza contemporanea di più

allarmi essi vengono mostrati a rotazione e ne viene indicato il numero totale.

– Per azzerare un allarme che è stato

programmato con memoria, utilizzare l’apposito comando nel menu comandi.

– Per la definizione degli allarmi vedere menu di

impostazione M09.

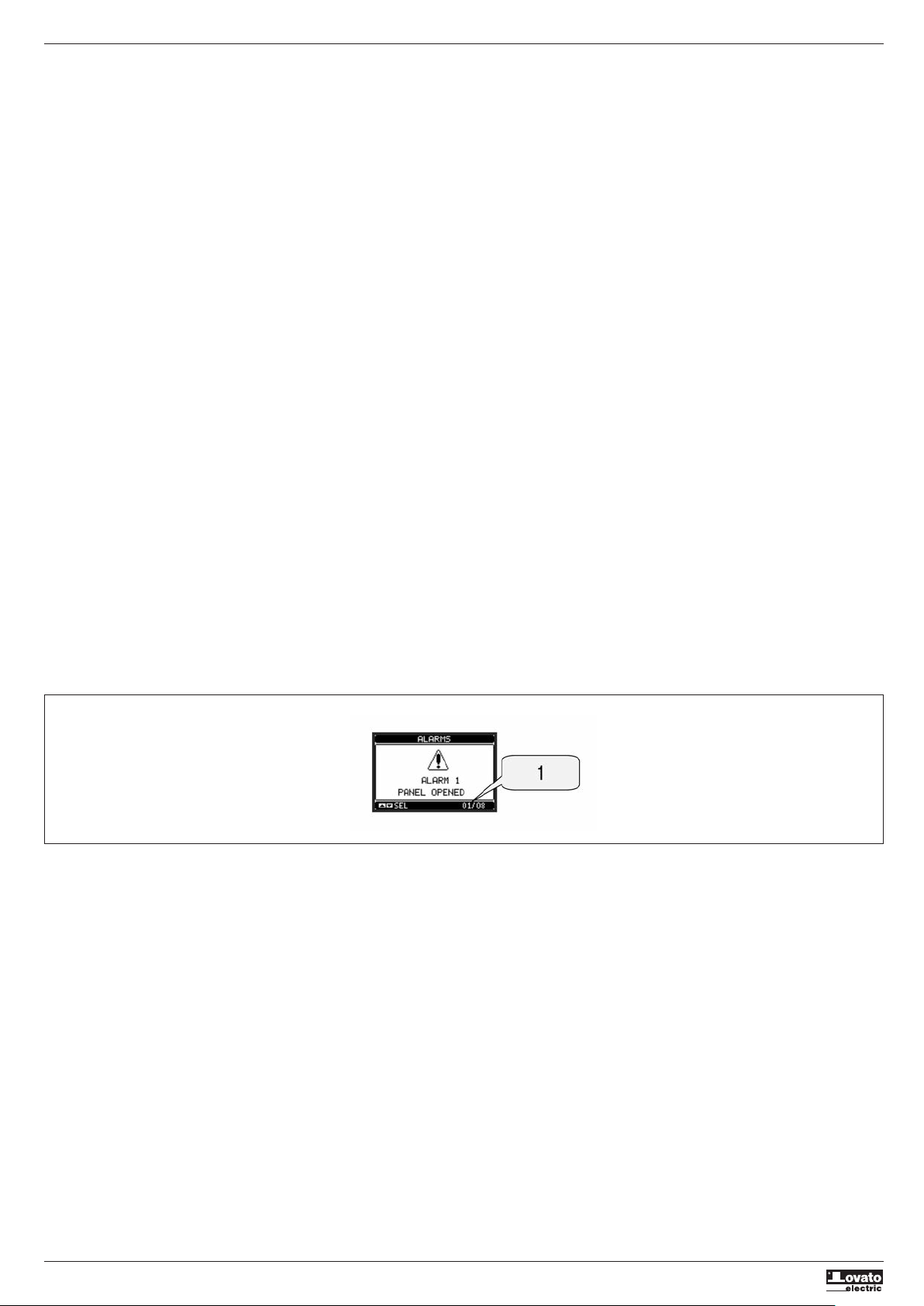

1 - Nr. allarme / totale allarmi

Alarm no. / total alarm count Nombre d’alarme / total d’alarmes N. Alarma / Total alarmas

ALARMS (ALA) – The user has the possibility to define a

maximum of 8 programmable alarms (ALA1…ALA8).

– For each alarm, it is possible to define the

source that is the condition that generates the alarm, and the text of the message that must appear on the screen when this condition is met.

– The condition that generates the alarm can be,

for instance, the overcoming of a threshold. In this case, the source will be one of the limit thresholds LIMx.

– If instead, the alarm must be displayed

depending on the status of an external digital input, then the source will be an INPx.

– With the same criteria, it is possible to also

link complex conditions to an alarm, resulting from the logic combination of inputs, limits, etc. In this case, the Boolean logic variables BOOx must be used.

– For every alarm, the user can define a free

message that will appear on the alarm page.

– It is also possible to define a priority for the

alarm. If it is a simple indication, then the priority can be set to low. In this case the icon that follows the message will be the ‘info’ symbol.

– If instead, the alarm must indicate a more

critical situation, then setting its priority to High, the message will be displayed with the ‘Warning’ icon, and when the alarm becomes active, the display page will move automatically on the Alarm screen.

– When several alarms are active at the same

time, they are displayed sequentially, and their total number is shown on the status bar.

– To reset one alarm that has been programmed

with latch, use the dedicated command in the commands menu.

– For alarm programming and definition, refer

to setup menu M09.

ALARMES (ALA) – Vous pouvez définir jusqu’à 8 alarmes

programmables (ALA1…ALA8).

– Pour chaque alarme, vous pouvez établir la

source c’est-à-dire la condition qui engendre l’alarme et le texte du message qui doit apparaître sur l’afficheur quand cette condition se vérifie.

– La condition qui engendre l’alarme peut être,

par exemple, le dépassement d’un seuil. Dans ce cas, la source sera l’un des seuils limite LIMx.

– En revanche, si l’alarme doit s’afficher après

l’activation d’une entrée numérique externe, la source sera alors INPx.

– Avec le même critère, vous pouvez aussi

associer à une alarme des conditions complexes résultant de la combinaison logique booléenne d’entrées, seuils, etc. Dans ce cas, vous utiliserez les variables booléennes BOOx.

– Pour chaque alarme, vous pouvez définir un

message librement programmable qui apparaîtra dans la page d’état des alarmes.

– Vous pouvez aussi définir une priorité

d’alarme S’il s’agit d’une simple indication, alors la priorité peut être définie comme basse. Dans ce cas, l’icône qui accompagne l’alarme sera l’icône d’information.

– En revanche, si l’alarme doit indiquer une

situation plus importante, en définissant une priorité élevée, le message sera affiché avec l’icône d’attention et quand l’alarme se vérifiera, la page d’affichage des alarmes apparaîtra automatiquement sur l’afficheur.

– En cas de présence simultanée de plusieurs

alarmes, elles sont affichées à rotation et leur nombre total apparaît sur l’afficheur.

– Pour réarmer une alarme qui a été

programmée avec la mémoire, utilisez la commande appropriée du menu Commandes.

– Pour définir des alarmes, voir le menu de

programmation M09.

ALARMAS (ALA) – El usuario tiene la posibilidad de definir una

cantidad máxima de 8 alarmas programables (ALA1…ALA8).

– Por cada alarma es posible establecer la

fuente, es decir la condición que provoca la alarma, y el texto del mensaje que se visualizará en pantalla al presentarse dicha condición.

– Por ejemplo, una condición que provoca la

alarma puede ser la superación de un umbral. En este caso, la fuente será uno de los valores de umbral LIMx.

– En cambio, si la alarma tiene que visualizarse

como consecuencia de la activación de una entrada digital externa, la fuente será una INPx.

– Con el mismo criterio también es posible

asociar a una alarma algunas condiciones complejas que resulten de una combinación lógica Booleana de entradas, umbrales, etc. En este caso utilizaremos las variables Booleanas BOOx.

– Por cada alarma, el usuario tiene la

posibilidad de definir un mensaje de libre programación que se visualizará en la página de estado alarmas.

– También es posible definir el nivel de

prioridad de una alarma. Si se trata de una simple indicación, la prioridad de la alarma puede configurarse como baja. En ese caso, el icono asociado a la alarma será un icono de información.

– En cambio, si la alarma debe indicar una

situación más urgente de resolver, al configurar la prioridad como alta el mensaje de la alarma estará acompañado por el icono de Atención y la pantalla visualizará automáticamente la página de alarmas.

– Si se presentan varias alarmas a la vez, las

mismas se muestran de manera consecutiva y se indica la cantidad total.

– Para borrar una alarma que había sido

programada con memoria es necesario servirse del mando específico que se halla en el menú de mandos.

– Para la definición de las alarmas véase el

menú de configuración M09.

Page 17

TARIFFE – Per il conteggio dell’energia, il DMG800 ha la

possibilità di gestire 4 tariffe indipendenti oltre alla totale e alla parziale.

– La selezione delle tariffe avviene tramite degli

ingressi digitali esterni, ed è quindi condizionata all’installazione di un modulo di espansione EXP fornito di ingressi digitali. Per selezionare le 4 tariffe sono disponibili le due funzioni di ingresso TAR-A e TAR-B. La loro combinazione binaria effettua la selezione come da tabella:

TAR-A TAR-B TARIFFA

I272 I GB F E 07 11 31100125

OFF OFF 1

ON OFF 2

OFF ON 3

ON ON 4

– Se viene utilizzato l’ingresso di sincronismo

per l’intervallo di integrazione, allora il cambio tariffa viene effettuato in concomitanza con il sincronismo, altrimenti il cambio di tariffa avviene al momento del cambio di configurazione degli ingressi.

– I conteggi delle tariffe, ciascuno con i 5

contatori di energia (attiva importata ed esportata, reattiva importata ed esportata, apparente) sono visualizzati su una apposita pagina, consecutiva a quella dei contatori totali e parziali .

– Se il DMG è fornito di interfaccia di

comunicazione, è possibile selezionare la tariffa attiva tramite un apposito comando sul protocollo modbus (vedere istruzione tecnica protocollo modbus).

TARIFFS – For the Energy billing, the DMG800 can

manage 4 different tariffs in addition to the total and partial Energy meters.

– The tariff selection is made by external digital

inputs, and is thus conditioned by the use of an EXP expansion module provided with digital inputs. To select among the 4 tariffs, the two input functions TAR-A and TAR-B must be used. Their binary combination selects the tariff as shown in table:

TAR-A TAR-B TARIFF

OFF OFF 1

ON OFF 2

OFF ON 3

ON ON 4

– If the synchronise input for the power

integration is used, then the tariff change becomes active when the sync signal triggers it; otherwise the tariff change takes place immediately when the status of the selecting inputs changes.

– The tariffs, each with 5 meters (active energy

imported/exported, reactive imported/exported, apparent) are shown on a dedicated page, following the total-partial energy screen.

– If the DMG is equipped with a communication

port, then it is possible to select the active tariff through the dedicated command via modbus protocol (see technical instruction for modbus protocol).

TARIFS – Pour le décompte de l’énergie, le DMG800

peut gérer 4 tarifs indépendants outre les tarifs total et partiel.

– La sélection des tarifs se produit à travers les

entrées numériques externes, elle est donc conditionnée à l’installation d’un module d’extension EXP pourvu d’entrées numériques. Pour sélectionner les 4 tarifs, vous disposez des deux fonctions d’entrée TAR-A et TAR-B. Leur combinaison binaire effectue la sélection comme indiqué dans le tableau :

TAR-A TAR-B TARIF

OFF OFF 1

ON OFF 2

OFF ON 3

ON ON 4

– Si vous utilisez l’entrée de synchronisme pour

l’intervalle d’intégration, alors le changement de tarif sera effectué en même temps que le synchronisme, sinon le changement de tarif se produit lors du changement de configuration des entrées.

– Les décomptes des tarifs, chacun avec les 5

compteurs d’énergie (active importée et exportée, réactive importée et exportée, apparente) sont affichés dans une page appropriée, suivant celle des compteurs totaux et partiels.

– Si le DMG est pourvu d’une interface de

communication, vous pouvez sélectionner le tarif actif à l’aide de la commande appropriée sur le protocole Modbus (voir les instructions techniques du protocole Modbus).

TARIFAS – Para contar la energía, DMG800 puede

controlar 4 tarifas independientes además de los valores total y parcial.

– La selección de las tarifas se realiza mediante

entradas digitales externas, por tanto se requiere la instalación de un módulo de expansión EXP con entradas digitales. Para seleccionar las 4 tarifas se utilizan las dos funciones de entrada TAR-A y TAR-B. Su combinación binaria permite la selección como se indica en la siguiente tabla:

TAR-A TAR-B TARIFA

OFF OFF 1

ON OFF 2

OFF ON 3

ON ON 4

– Si se utiliza la entrada de sincronismo para el

intervalo de integración, el cambio de tarifa es efectuado contemporáneamente al sincronismo, de lo contrario el cambio se produce al cambiar la configuración de las entradas.

– Cada uno de los cómputos de las tarifas

presenta 5 contadores de energía (activa consumida y generada, reactiva consumida y generada, aparente) y se visualizan en una página específica que sigue a la de los contadores totales y parciales.

– Si el DMG cuenta con interfaz de

comunicación, es posible seleccionar la tarifa activa mediante un mando específico en el protocolo ModBus (véase instrucción técnica protocolo ModBus).

1 - Tariffa attiva

Active tariff Tarif active Tarifa activa

FUNZIONE DATA LOGGER – Per abilitare la funzione data logger il DMG

deve essere equipaggiato di un modulo di memoria EXP1030 o EXP1031.

– Per la configurazione del data logger è

necessario utilizzare il software su PC DMK-DMG data logger (codice DMKSW10), che consente di scegliere le variabili e le modalità di registrazione nonché di scaricare i dati sotto forma di tabella di database

MS-Access

– Il data logger consente di memorizzare a

intervalli regolari fino a 32 variabili scelte liberamente fra le misure fornite dal multimetro.

– Per ciascuna di queste variabili è possibile

scegliere se memorizzare:

1. Il valore istantaneo che la variabile aveva al momento del campionamento.

2. Il valore medio che la variabile ha avuto nel periodo di campionamento.

3. Il valore massimo assunto nell’intervallo di campionamento.

4. Il valore minimo assunto nell’intervallo di campionamento.

– Ciascun record viene corredato di data e ora

(time stamp) prelevata dall’orologio datario incorporato nei moduli di memoria. Il tempo minimo di campionamento (distanza fra i record) è di 1 secondo.

– Considerando la quantità di memoria

disponibile (8Mbytes), il numero di variabili e il periodo di memorizzazione, il software fornisce una indicazione del tempo necessario al riempimento completo della memoria flash.

– La memorizzazione può essere continua

(scandita solo dal tempo) oppure condizionata, cioè legata all’attivarsi di una variabile (limiti, allarmi, booleane ecc.). In questo caso è possibile definire quale

DATA LOGGER FUNCTION – To activate the data logger function the DMG

must be equipped with a EXP1030 or EXP1031 memory module.

– To configure the data logger it is necessary to

use the PC software DMK-DMG Data logger (code DMKSW10) , that allows to select the variables and recording modes and to download data in the form of a MS-Access

database table.

– The data logger allows to store at regular

intervals up to 32 variables chosen freely among the multimeter measures.

– For each one of these variables it is possible

to store:

1. The instantaneous value that the variable had at the moment of sampling.

2. The average value that the variable had in the sampling period.

3. The maximum value that the variable reached in the sampling period.

4. The minimum value that the variable reached in the sampling period.

– Every record is marked with a time stamp

taken from the real-time clock of built in the module. The minimum sampling period (distance between two records) is of 1 second.

– Considering the amount of memory (8

Mbytes), the number of variables to be stored and the sampling period, the PC software indicates the time that must elapse before the flash memory is completely filled.

– The recording can be continuous (driven only

by regular time intervals) or conditional, driven by the status of one of the internal bitvariables (limits, alarms, Booleans etc.). In this case it is possible to define which variable controls the starting/stopping of the recording.

FONCTION ENREGISTREUR DE DONNEES – Pour activer la fonction enregistreur de

données, le DMG doit être équipé d’un module de mémoire EXP1030 ou EXP1031.

– Pour configurer l’enregistreur de données, il

faut utiliser le logiciel sur ordinateur DMK-DMG Data logger (code DMKSW10) qui permet de choisir les variables et les modalités d’enregistrement mais aussi de télécharger les données sous forme de base de données MS-Access

– L’enregistreur de données permet de

mémoriser à intervalles réguliers jusqu’à 32 variables choisies librement parmi les mesures fournies par le multimètre.

– Pour chaque variable, vous pouvez choisir de

mémoriser :

1. la valeur instantanée que la variable avait au moment de l’échantillonnage.

2. La valeur moyenne que la variable a eu durant l’échantillonnage.

3. La valeur maximum prise durant l’intervalle d’échantillonnage.

4. La valeur minium prise durant l’intervalle d’échantillonnage.

– Chaque enregistrement est accompagné de la

date et l’heure (time stamp) prélevée par l’horodateur incorporé dans les modules de mémoire. Le temps minimum d’échantillonnage (distance entre les enregistrements) est de 1 seconde.

– En considérant la quantité de mémoire

disponible (8 Mo), le nombre de variables et la période de mémorisation, le logiciel fournit une indication du temps nécessaire pour remplir entièrement la mémoire flash.

– La mémorisation peut être continue (cadencée

seulement par le temps) ou conditionnée, c’est-à-dire liée à l’activation d’une variable (limites, alarmes, booléennes, etc.).

2 - Tariffa visualizzata

Viewed tariff Tarif visualisé Tarifa visualizada

FUNCIÓN REGISTRO DE DATOS – Para habilitar la función registro de datos,

DMG tiene que equiparse con un módulo de memoria EXP1030 o EXP1031.

– Para configurar el registro de datos es

necesario servirse del programa DMK-DMG data-logger (código DMKSW10) en el ordenador, que permite seleccionar las variables y el modo de registro, así como descargar los datos en forma de tabla

MS-Access

– El registro de datos permite guardar, a

intervalos regulares, hasta 32 variables que pueden elegirse libremente entre las medidas proporcionadas por el multímetro.

– Por cada una de estas variables es posible

elegir la memorización de:

1. El valor instantáneo que tenía la variable al momento del muestreo.

2. El valor medio que tuvo la variable durante el período de muestreo.

3. El valor máximo alcanzado durante el intervalo de muestreo.

4. El valor mínimo alcanzado durante el intervalo de muestreo.

– Cada uno de estos datos presenta también la

fecha y hora (time stamp) presentada por el reloj calendario incorporado en los módulos de memoria. El tiempo mínimo de muestreo (distancia entre datos) consiste en 1 segundo.

– Considerando la cantidad de memoria

disponible (8 MBytes), el número de variables y el período de memorización, el programa indica el tiempo en que se llenará completamente la memoria flash.

– La memorización puede ser continua

(considerando sólo el factor tiempo) o condicionada, es decir relacionada a la activación de una determinada variable (límites, alarmas, booleanas, etc.).

Page 18

variabile comanda l’avvio/arresto della registrazione.

– Quando la memoria viene esaurita è possibile

fermare la registrazione (modo STOP) oppure lasciarla continuare sovrascrivendo i campionamenti più vecchi (modo LOOP).

– Nella apposita pagina video dello stato del

datalogger vengono visualizzate tutte le informazioni fondamentali quali il numero di misure, il periodo di campionamento, lo stato della registrazione, la quantità di memoria libera, il tempo residuo prima del riempimento della memoria (Nota: queste ultime due informazioni non sono disponibili se si lavora in modo LOOP).

I272 I GB F E 07 11 31100125

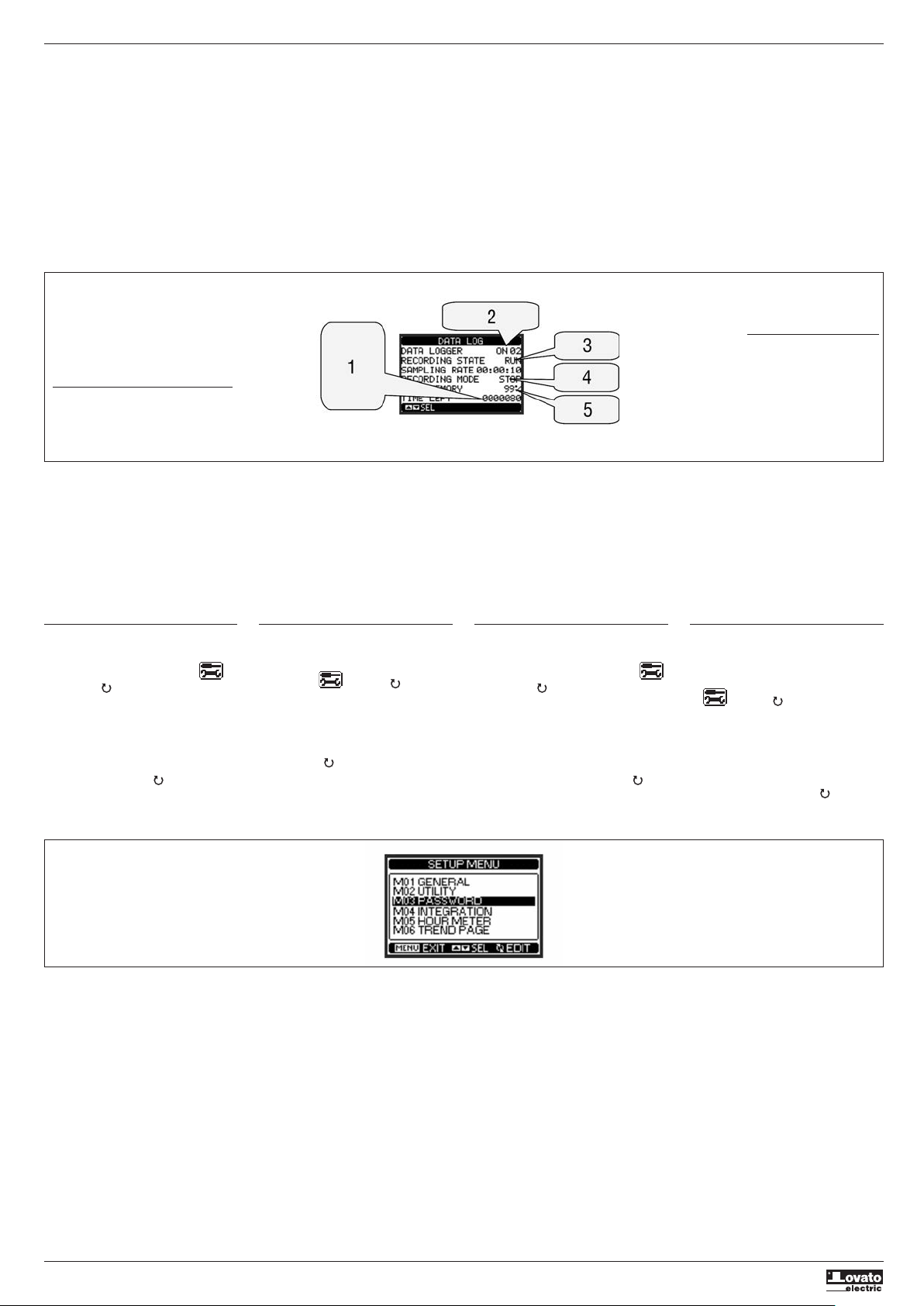

1 - Autonomia memoria espressa in giorno

o in hh:mm:ss se inferiore ad 1 giorno Time left before end of memory, expressed in days or in hh:mm:ss if less than 1 day. Autonomie mémoire exprimée en jour ou en hh:mm:ss si elle est inférieure à 1 jour Autonomía memoria expresada en días o en hh:mm:ss si es inferior a 1 día

2 - Stato datalogger e numero di misure

Datalogger status and number of measures Etat de l’enregistreur de données et nombre de mesures Estado datalogger y cantidad de medidas

– When the memory is full, the user can choose

to stop the recording (STOP mode) or to continue overwriting the oldest records (LOOP mode).

– The display page dedicated to the data logger

status shows all the fundamental information, like number of measures, available free memory, residual time before the memory is filled (Note: the last two data are not shown when working in LOOP mode).

Dans ce cas, vous pouvez définir quelle variable commande le départ/arrêt de l’enregistrement.

– Quand la mémoire est pleine, vous pouvez

soit arrêter l’enregistrement (mode STOP), soit le continuer en écrasant les échantillonnages les plus vieux (mode LOOP).

– Dans la page appropriée de l’état de

l’enregistreur de données se trouvent toutes les informations fondamentales comme le nombre de mesures, la période d’échantillonnage, l’état de l’enregistrement, la quantité de mémoire libre, le temps résiduel avant que la mémoire ne soit saturée (Nota : ces deux dernières informations ne sont pas disponibles en mode LOOP).

En este caso es posible definir la variable que accionará el inicio y la parada de la actividad de registro.

– Al agotarse la memoria es posible interrumpir

el registro (modo STOP) o dejarlo continuar sobreescribiendo los muestreos más antiguos (modo LOOP).

– En la página vídeo dedicada al estado del

registro de datos se visualiza toda la información fundamental, como el número de medición, el período de muestreo, el estado del registro, la cantidad de memoria libre y el tiempo remanente al agotamiento de la memoria (Nota: estos dos últimos datos no se presentan si se trabaja en modo LOOP).

3 - Stato registrazione

Recording status Etat enregistrement Estado registro

4 - Periodo campionamento

Sampling period Etat opérande 1 Estado operando 1

5 - Percentuale di memoria libera

Percentage of free memory Période d’échantillonnage Pourcentage de mémoire libre

– I dati registrati dal DMG possono essere

scaricati sul disco fisso del PC tramite un modulo di interfaccia seriale.

– Per le istruzioni dettagliate sulla

programmazione della funzione data logger, fare riferimento al manuale del software DMK-DMG data logger.

– Nota: E’ obbligatorio inserire il modulo di

memoria nello slot 1 del bus espansioni del DMG (primo a sinistra).

IMPOSTAZIONE DEI PARAMETRI (SETUP) – Dalla normale visualizzazione misure, premere

MENU per richiamare il menu principale,quindi selezionare l’icona e premere per accedere al menu impostazioni.

• Viene visualizzata la tabella in figura, con la selezione dei sotto-menu di impostazione, nei quali sono raggruppati tutti i parametri secondo un criterio legato alla loro funzione.

• Selezionare il menu desiderato tramite i tasti

s t

e confermare con

• Per uscire e tornare alla visualizzazione misure premere MENU.

– Data recorded by the DMG can be

downloaded to the PC disk through a serial interface module.

– For detailed information about the setting of

datalogger function see the manual of the DMK-DMG data logger software.

– Note: The memory module mandatory

position is slot 1 of the DMG expansion bus (leftmost).

PARAMETER SETTING (SET-UP) – From normal viewing, press MENU to recall

the General menu, then

select icon and press to open the set-up menu screen.

– The display will show the table below, with the

parameters grouped in sub-menus with a function-related criteria .

s t

– Select the required menu with

keys and

confirm with .

– To quit setup and go back to the readings

viewing, press MENU.

– Les données enregistrées par le DMG peuvent

être transférées sur le disque dur de l’ordinateur à travers un module d’interface série.

– Pour les instructions détaillées sur la

programmation de la fonction enregistreur de données, voir le manuel du logiciel DMK-DMG data logger.

– Nota : Il est obligatoire d’insérer le module de

mémoire dans l’emplacement 1 du bus d’extension du DMG (le premier à gauche).

DÉFINITION DES PARAMÈTRES (SETUP) – En mode d’affichage normal des mesures,

enfoncez MENU pour rappeler le menu principal, sélectionnez l’icône et enfoncez pour accéder au menu de programmation.

• La page ci-dessous apparaît avec les sousmenus de programmation où sont regroupés tous les paramètres selon un critère lié à leur fonction.

• Sélectionnez le menu voulu à l’aide des

et tpuis confirmez avec .

touches

– Pour quitter la page et revenir à l’affichage

des mesures, enfoncez MENU.

– Los datos registrados por DMG pueden

descargarse en el disco duro del ordenador mediante un módulo de interfaz serial.

– Para más detalles sobre la programación de la

función registro de datos, rogamos remitirse al manual del programa DMK-DMG Data-logger.

– Nota: El módulo de memoria debe colocarse

necesariamente en la ranura de expansión 1 del DMG (primera a la izquierda).

CONFIGURACIÓN DE LOS PARÁMETROS (SETUP) – Desde la visualización normal de los

parámetros pulsar la tecla MENÚ para abrir el menú principal, luego seleccionar el icono

y pulsar para acceder al menú

configuración.

– Entonces se visualiza la tabla ilustrada en la

figura, con la selección de los submenús de configuración que contienen todos los parámetros clasificados según su función.

– Seleccionar el submenú deseado mediante las

s t

teclas

y confirmar con .

– Para salir del menú y volver a la visualización

de los parámetros pulsar MENÚ.

Page 19

– Nella seguente tabella sono elencati i

sottomenu disponibili

– The following table lists the available

sub-menus:

– La table suivante indique la liste des sous-

menu disponibles.

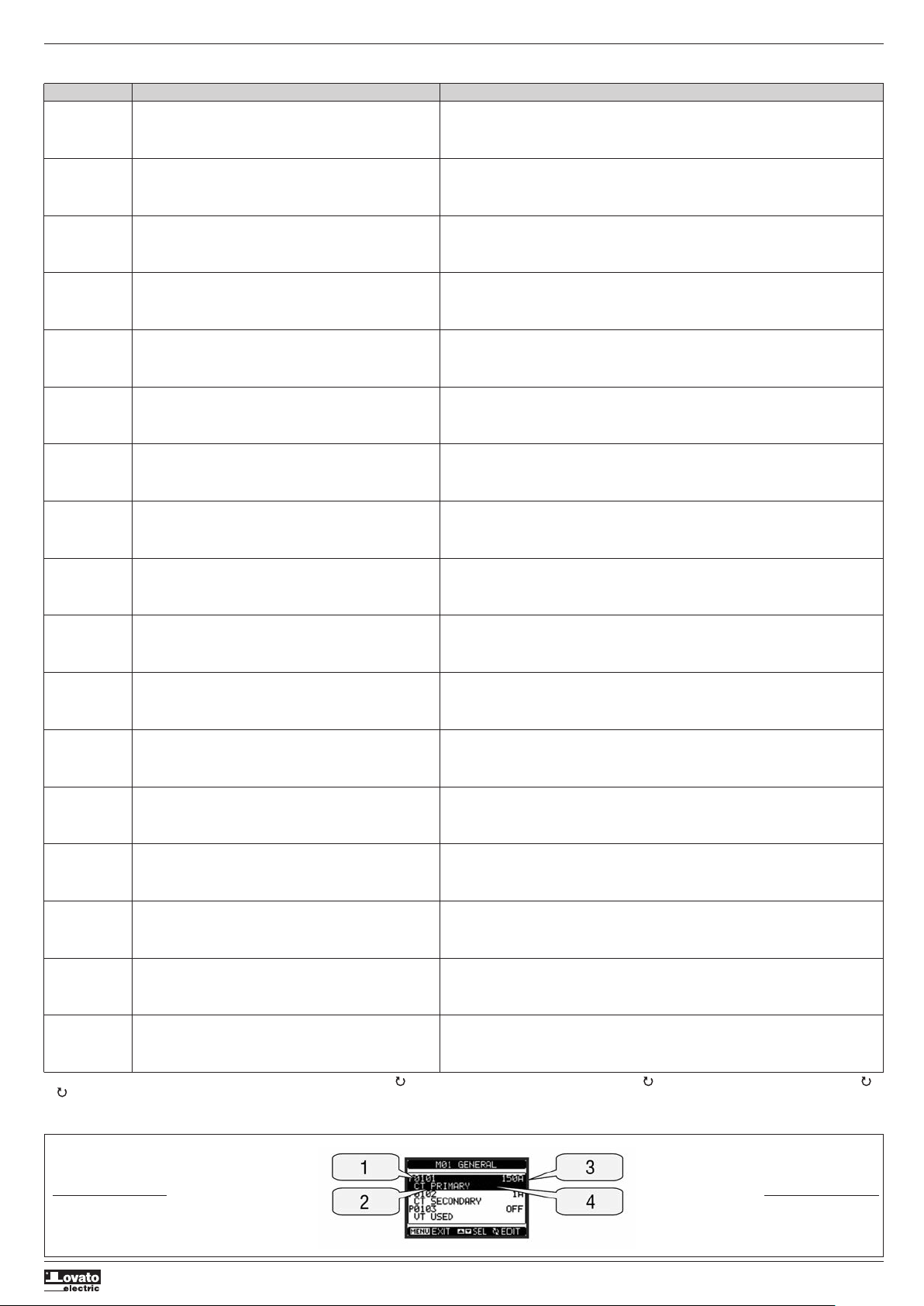

Code Sottomenu / Sub-menu / Untermenü / Sous-Menu / Submenú Descrizione / Description / Beschreibung / Description / Descripción M01 GENERALE Dati caratteristici dell’impianto

GENERAL Detailed data of the installation GENERAL Données caract. l’installation GENERAL Datos concernientes la instalación

M02 UTILITA’ Lingua, luminosità, pagine

UTILITY Language, backlight, display pages, etc. UTILITE Langue, luminosité, pages… UTILIDADES Idioma, Brillo, Páginas Vídeo

M03 PASSWORD Abilitazione protezione

I272 I GB F E 07 11 31100125

PASSWORD Access codes enabling MOT DE PASSE Activation protection accès CONTRASEÑA Habilitación protección acceso

M04 INTEGRAZIONE Tempi di integrazione misure

INTEGRATION Readings integration time INTEGRATION Temps intégration mesures INTEGRACIÓN Tiempos de integración medidas

M05 CONTAORE Abilitazione contaore

HOUR COUNTER Hour counter enabling COMPTEUR HORAIRE Activation compteur d’heures CUENTAHORAS Habilitación cuentahoras

M06 GRAFICO TREND Definizione misura e scala

TREND GRAPH Trend graph reading and scale GRAPHE DE TENDANCE Définition mesure et échelle GRÁFICO TREND Definición parámetro y escala

M07 COMUNICAZIONE (COMn) Porte di comunicazione

COMMUNICATION (COMn) Communication ports COMMUNICATION (COMn) Ports de communication (DMG210) COMUNICACIÓN (COMn) Puertos de comunicación

M08 SOGLIE LIMITE (LIMn) Soglie sulle misure

LIMIT THRESHOLDS (LIMn) Limit thresholds on readings SEUILS DE LIMITE (LIMn) Seuils sur les mesures VALORES DE UMBRAL (LIMn) Umbrales de los parámetros

M09 ALLARMI (ALAn) Messaggi di allarme

ALARMS (ALAn) Alarm messages ALARMES (ALAn) Messages d’alarme ALARMAS (ALAn) Mensajes de alarma

M10 CONTATORI (CNTn) Contatori generici

COUNTERS (CNTn) General counters COMPTEURS (CNTn) Compteurs généraux CONTADORES (CNTn) Contadores generales

M11 IMPULSI (PULn) Impulsi di conteggio energia

ENERGY PULSING (PULn) Energy pulse count IMPULSIONS (PULn) Impulsions décompte énergie PULSOS (PULn) Pulsos de cómputo energía

M12 LOGICA BOOLEANA (BOOn) Combinazioni logica Booleana

BOOLEAN LOGIC (BOOn) Boolean logic variables LOGIQUE BOOLE (BOOn) Combinaisons logique booléenne LÓGICA BOOLEANA (BOOn) Combinaciones lógica Booleana

M13 INGRESSI (INPn) Ingressi digitali

INPUTS (INPn) Digital inputs ENTREES (INPn) Entrées numériques ENTRADAS (INPn) Entradas digitales

M14 USCITE (OUTn) Uscite digitali

OUTPUTS (OUTn) Digital outputs SORITES (OUTn) Sorties numériques SALIDAS (OUTn) Salidas digitales

M15 PAGINE UTENTE (PAGn) Pagine personalizzate

USER PAGES (PAGn) User-defined pages PAGE UTILISATEUR (PAGn) Pages personnalisées PÁGINAS USUARIO (PAGn) Páginas personalizadas

M16 INGRESSI ANALOGICI (AINn) Ingressi analogici

ANALOG INPUTS (AINn) Analog inputs ENTRÉES ANALOG. (AINn) Entrées analogiques ENTRADAS ANALÓGICAS (AINn) Entradas analógicas

M17 USCITE ANALOGICHE (AOUn) Uscite analogiche

ANALOG OUTPUTS (AOUn) Analog outputs SORTIES ANALOG. (AOUn) Sorties analogiques SALIDAS ANALÓGICAS (AOUn) Salidas analógicas

– Selezionare il sotto-menu e premere il tasto

per visualizzare i parametri.

– Tutti i parametri sono visualizzati con codice,

descrizione, valore attuale.

– Select the sub-menu and press to show

the parameters.

– Each parameter is shown with code,

description and actual setting value.

– Sélectionnez le sous-menu et enfoncez

pour voir tous les paramètres.

– Tous les paramètres sont accompagnés de

leur code, description et valeur actuelle.

1 - Codice parametro

Parameter code Code paramètre Código parámetro

2 - Descrizione parametro

Parameter description Description paramètre Descripción parámetro

– En la siguiente tabla pueden verse los

submenús disponibles.

– Seleccionar el submenú y pulsar la tecla

para visualizar los parámetros.

– Todos los parámetros se visualizan con su

código, descripción y valor actual.

3 - Valore attuale

Present setting value Valeur présente Valor actual

4 - Parametro selezionato

Selected parameter Paramètre chiosi Parámetro seleccionado

Page 20

– Se si vuole modificare il valore di un

parametro, dopo averlo selezionato premere

– Se non è stata immessa la password livello

Avanzato, non sarà possibile accedere alla pagina di modifica, e verrà visualizzato un messaggio di accesso negato.

– Se invece si ha l’accesso, verrà visualizzata la

pagina di modifica.

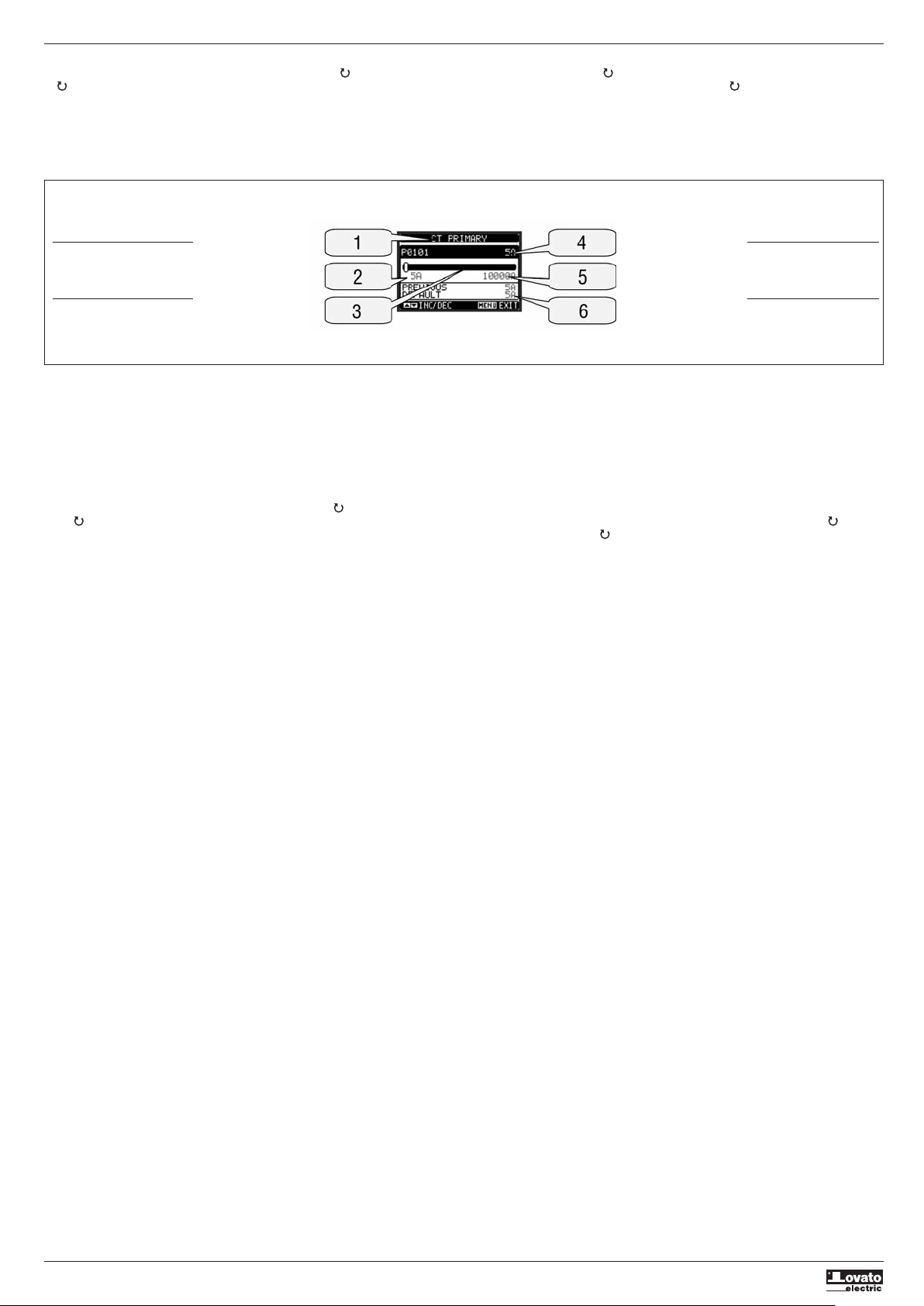

1 - Parametro selezionato

Selected parameter Paramètre sélectionné Parámetro seleccionado

I272 I GB F E 07 11 31100125

2 - Minimo valore possibile

Minimum possible setting Valeur mini possible Mínimo valor posible

3 - Barra grafica valore-range

Graph bar of the value-range Graphique à barre valeur-gamme Barra gráfica valor-alcance

– To modify the setting of one parameter, select

it and then press .

– If the Advanced level access code has not

been entered, it will not be possible to enter editing page and an access denied message will be shown.

– If instead the access rights are confirmed,

then the editing screen will be shown.

– Pour modifier la valeur d’un paramètre,

sélectionnez-le puis enfoncez .

– Si vous ne saisissez pas le mot de passe du

niveau Avancé, vous ne pourrez pas accéder à la page de modification et un message d’accès refusé s’affichera.

– En revanche si vous êtes autorisé à l’accès, la

page de modification apparaît.

– Si se desea modificar el valor de un

parámetro, tras haberlo seleccionado pulsar .

– Si no se ha ingresado la contraseña de nivel

avanzado no será posible acceder a la página de modificación y se visualizará un mensaje de negación de acceso.

– Si por el contrario se obtiene el acceso, se

visualizará la página de modificación.

4 - Nuovo valore impostato

New value entered Nouveau valeur programmé Nuevo valor configurado

5 - Massimo valore possibile

Maximum possible setting Valeur maxi possible Máximo valor posible

7 - Valore di default di fabbrica

Factory default setting Valeur de défaut Valor predefinido

– Quando si è in modalità modifica, il valore può

se t

essere modificato con i tasti

. Vengono visualizzati anche una barra grafica che indica il range di impostazione, i valori minimi e massimi possibili, il valore precedente e quello di default.

– Premendo contemporaneamente

se t

l’impostazione viene riportata al valore di default di fabbrica.

– Durante l’impostazione di un testo, con i tasti

se t

si seleziona il carattere alfanumerico e

con si sposta il cursore all’interno del

testo. Premendo contemporaneamente

la selezione alfanumerica si posiziona

direttamente sul carattere ‘A’.

– Premere MENU per tornare alla selezione

parametri. Il valore immesso rimane memorizzato.

– Premere di nuovo MENU per salvare i

cambiamenti ed uscire dalla impostazione. Il multimetro esegue un reset e ritorna in funzionamento normale.

– Se non vengono premuti tasti per 2 minuti

consecutivi, il menu setup viene abbandonato automaticamente e il multimetro torna alla visualizzazione normale.

– When the editing screen is displayed, the

parameter setting can be modified with

and t keys. The screen shows the new setting, a graphic bar that shows the setting range, the maximum and minimum values, the previous setting and the factory default.

– Pressing simultaneously

and t, the

setting is set to factory default.

– During the entry of a text string, keys

are used to select the alphanumeric

and

character while is used to move the cursor along the text string. Pressing keys

and t simultaneously will move the character selection straight to ‘A’.

– Press MENU to go back to the parameter

selection. The entered value is stored.

– Press MENU again to save all the settings and

to quit the setup menu. The multimeter executes a reset and returns to normal operation.

– If the user does not press any key for more

than 2 minutes, the multimeter leaves the setup automatically and goes back to normal viewing.

– Quand vous êtes en mode modification, vous

pouvez modifier la valeur à l’aide des touches

et t. Vous verrez aussi une barre graphique indiquant la plage de programmation, les valeurs minimum et maximum possibles, la valeur précédente et la valeur par défaut.

– Si vous enfoncez simultanément

et t, le paramètre est ramené à la valeur par défaut prédisposée en usine.

– Pendant la définition d’un texte, les touches

et t permettent de sélectionner un caractère alphanumérique et déplace le curseur à l’intérieur du texte. En enfonçant

simultanément

et t, la sélection alphanumérique se positionne directement sur le caractère ‘A’.

– Enfoncez MENU pour revenir à la sélection

des paramètres. La valeur entrée reste mémorisée.

– Enfoncez de nouveau MENU pour enregistrer

les changements et quitter le mode programmation. Le multimètre se réinitialise et se met en fonctionnement normal.

– Si vous n’enfoncez aucune touche pendant

2 minutes consécutives, le menu de définition des paramètres disparaît de l’afficheur et le multimètre revient à l’affichage normal.

– En la página de modificación es posible variar

sy t

los valores con las teclas

. También se visualiza una barra gráfica que indica el alcance de configuración, los valores mínimos y máximos posibles, el valor anterior y el predefinido.

– Si se pulsan simultáneamente las teclas

, la configuración vuelve a ser la predefinida

en fábrica.

– Durante el ingreso de un texto, con las teclas

sy t

se selecciona el carácter alfanumérico, mientras que con se desplaza el cursor sobre el texto. Al pulsar

sy t

simultáneamente

, la selección

alfanumérica presenta directamente la letra ‘A’.

– Pulsar MENÚ para volver a la selección de

parámetros. El valor ingresado permanece memorizado.

– Pulsar nuevamente la tecla MENÚ para

guardar las modificaciones y salir de la configuración. El multímetro realiza un reajuste y vuelve al estado de funcionamiento normal.

– Si no se pulsa alguna tecla durante 2 minutos

consecutivos, el menú de configuración (Setup) deja de visualizarse automáticamente y el multímetro vuelve a la pantalla normal.

Page 21

TABELLA PARAMETRI

PARAMETER TABLE TABLE DES PARAMETRES TABLA DE PARÁMETROS

M01 - GENERALE / GENERAL / GENERAL / GENERAL UdM Default Range

P01.01 Primario TA A51-10000

CT primary Primaire TI Primario TC

P01.02 Secondario TA A55

CT secondary Secondaire TI Secundario TC

P01.03 Tensione nominale V Aut Aut / 50-500000

Rated voltage

I272 I GB F E 07 11 31100125

Tension assignée Tensión nominal

P01.04 Utilizzo TV OFF OFF-ON

VT usage Utilisation TP Uso TT

P01.05 Primario TV V 100 50-500000

VT primary Primaire TP Primario TT

P01.06 Secondario TV V 100 50-500

VT secondary Secondaire TP Secundario TT

P01.07 Tipo di collegamento L1-L2-L3-N L1-L2-L3-N

Type of wiring L1-L2-L3 Type de connexion L1-L2-L3-N BIL Tipo de conexión L1-L2-L3 BIL

L1-N-L2

L1-N

P01.01 – Corrente nominale del primario dei TA. P01.02 – Corrente del secondario dei TA. P01.03 - Tensione nominale dell’impianto.

Lasciando su Aut il multimetro adegua automaticamente la scala delle barre grafiche. P01.04 – Programmare ad ON se vengono utilizzati dei TV. Se programmato ad OFF i successivi due parametri vengono ignorati.

P01.05 – Tensione nominale primario TV. P01.06 – Tensione nominale secondario TV. P01.07 – Impostare concordemente allo schema

di collegamento utilizzato. Vedere Schemi di collegamento alla fine del manuale.

P01.01 – CT primary winding rated current. P01.02 – CT secondary winding rated current. P01.03 – System rated voltage. Leaving to Aut

the multimeters automatically adapts bar-graph full scale. P01.04 – Set to ON if VT are used. If set to OFF, the following two parameters will be ignored.

P01.05– VT primary winding rated voltage. P01.06 – VT secondary winding rated voltage. P01.07 – Set this parameter according to the

used wiring diagram. See witring diagrams on last pages of the manual.

P01.01 – Courant assigné du primaire des TI. P01.02 – Courant du secondaire des TI. P01.03 – Tension assignée de l’installation. En

laissant sur Aut, le multimètre ajuste automatiquement l’échelle des barres graphiques. P01.04 – Programmez-le sur On si vous utilisez des TP. S’il est programmé sur OFF, les deux paramètres suivants sont ignorés.

P01.05– Tension assignée primaire TP. P01.06 – Tension assignée secondaire TP. P01.07 – A définir selon le schéma de connexion

utilisé. Voir les schémas de connexion à la fin du manuel.

P01.01 – Corriente nominal del circuito primario de los TC. P01.02 – Corriente del circuito secundario de los TC. P01.03 – Tensión nominal de la instalación. Dejándolo en Aut, el multímetro adapta automáticamente la escala de las barras gráficas. P01.04 – Poner en ON si se utilizan TT. Si se pone en OFF, los dos parámetros que siguen serán ignorados.

P01.05 – Tensión nominal primario TT. P01.06 – Tensión nominal secundario TT. P01.07 – Configurar de conformidad con el

esquema de conexión utilizado. Véanse los Esquemas de conexión al final del manual.

Page 22

M02 - UTILITA’ / UTILITY / UTILITE / UTILIDADES UdM Default Range

P02.01 Lingua English English

Language Italiano Langue Francais Idioma Espanol

Portoguese

P02.02 Contrasto LCD % 50 0-100

Display contrast Contraste LCD Contraste LCD

P02.03 Intensità retroilluminazione display alta % 100 0-100

High backlight level

I272 I GB F E 07 11 31100125

Intensité haute rétroéclairage afficheur Intensidad retroiluminación pantalla alta

P02.04 Intensità retroilluminazione display bassa % 30 0-50

Low backlight level Intensité basse rétroéclairage afficheur Intensidad retroiluminación pantalla baja

P02.05 Tempo passaggio a retroilluminazione bassa sec 30 5-600

Low backlight delay Temps de passage à rétroéclairage bas Tiempo cambio a retroiluminación baja

P02.06 Ritorno a pagina di default sec 60 OFF / 10-600

Default page return Retour à la page par défaut Retorno a página predefinida

P02.07 Pagina di default VL-L VL-L / VL-N ...

Default page Page par défaut Página predefinida

P02.08 Sotto-pagina di default INST INST / HI / LO /

Default sub-page AVG / MD /GRAPH / Sous-page par défaut 1-8 Subpágina predefinida

P02.09 Tempo di aggiornamento display sec 0.5 0.1 - 5.0

Display update time Temps de mise à jour afficheur Tiempo de actualización pantalla

P02.06 – Se impostato ad OFF il display rimane sempre nella pagina dove è stato lasciato dall’utente. Se impostato ad un valore, dopo questo tempo il display ritorna alla pagina impostata con P02.07. P02.07 – Numero della pagina alla quale il display ritorna automaticamente una volta che è trascorso il tempo P02.06 dall’ultima pressione di un tasto. P02.08 – Tipo di sotto-pagina alla quale il display torna dopo trascorso P02.06.

P02.06 – If set to OFF the display always remains in the page where the user left it. If set to a time delay, after that time the display page goes back to page set in P02.07. P02.07 – Number of the page to which the display returns automatically after time specified by P02.06 has elapsed from the last keystroke. P02.08 – Sub-page type to which the display returns after P02.06 has elapsed.

P02.06 – S’il est défini sur OFF, l’afficheur reste toujours sur la dernière page rappelée par l’utilisateur. S’il est défini sur une valeur, au terme du délai indiqué, l’afficheur revient à la page définie avec P02.07. P02.07 – Numéro de la page sur laquelle l’afficheur revient automatiquement au terme du délai P02.06 après la dernière pression d’une touche. P02.08 – Type de sous-page sur laquelle l’afficheur revient au terme du délai P02.06.

P02.06 – Si se pone en OFF, en pantalla se visualiza siempre la última página utilizada por el usuario. Si se ingresa un valor, éste indica el tiempo tras el cual la pantalla retornará a la página programada en P02.07. P02.07 – Número de la página a la que retorna automáticamente la pantalla una vez transcurrido el tiempo P02.06 desde la última pulsación de una tecla. P02.08 – Tipo de subpágina a la que retorna la pantalla una vez transcurrido el tiempo P02.06.

M03 - PASSWORD / PASSWORD / MOT DE PASSE / PASSWORD UdM Default Range

P03.01 Utilizzo password OFF OFF-ON

Enable passwords Utilisation mots de passe Uso contraseña

P03.02 Password livello Utente 1000 0-9999

User level password Mot de passe niveau Utilisateur Contraseña nivel Usuario

P03.03 Password livello Avanzato 2000 0-9999

Advanced level password Mot de passe niveau Avancé Contraseña nivel Avanzado

P03.01 – Se impostato ad OFF, la gestione delle password è disabilitata e l’accesso alle impostazioni e al menu comandi è libero. P03.02 – Con P03.01 attivo, valore da specificare per attivare l’accesso a livello utente. Vedere capitolo Accesso tramite password.

P03.03 – Come P03.02, riferito all’accesso

P03.01 – If set to OFF, password management is

disabled and the access to setup parameters and command menu is allowed. P03.02 – When P.03.01 enabled, value to be specified to get user access. P03.03 – Like P03.02, but referred to advanced access.

P03.01 – S’il est défini sur OFF, la gestion des mots de passe est désactivée et l’accès aux paramétrages et au menu Commandes est libre. P03.02 – Si P.03.01 est actif, spécifiez une valeur pour activer l’accès au niveau utilisateur. Voir le chapitre Accès par mot de passe. P03.03 – Comme P03.02, pour l’accès au niveau Avancé.

P03.01 – Si se pone en OFF, la gestión de la contraseña está inhabilitada y el acceso a la configuración y al menú de mandos es libre. P03.02 – Con P03.01 activado, valor a ingresar para acceder al nivel usuario. Véase capítulo Acceso con contraseña. P03.03 – Igual que P03.02, pero en referencia al acceso al nivel Avanzado.

livello Avanzato.

Page 23

M04 - INTEGRAZIONE / INTEGRATION / INTEGRATION / INTEGRACIÓN UdM Default Range

P04.01 Modo integrazione Scorr. Fisso / Scorrevole

Integration mode Sincronismo / Bus Integrationsmodus Shift Fixed / Shift Mode d’intégration Sync. / Bus Modo integración Décalage Fisse / Décalage

Synchr. / Bus

Var. Fijo / Variable

Sincronismo / Bus

P04.02 Tempo integrazione potenze min 15 1-60

Power integration time Temps intégration puissances Tiempo integración potencias

I272 I GB F E 07 11 31100125

P04.03 Tempo integrazione correnti min 15 1-60

Current integration time Temps intégration courants Tiempo integración corrientes

P04.04 Tempo di integrazione tensioni min 1 1-60

Voltage integration time Temps intégration tensions Tiempo de integración tensiones

P04.05 Tempo di integrazione frequenza min 1 1-60

Frequency integration time Temps intégration fréquence Tiempo de integración frecuencia

P04.01 – Selezione della modalità di calcolo delle misure integrate. Fisso = Le misure istantanee vengono integrate per il tempo impostato. Ad ogni scadenza del tempo, la misura integrata viene aggiornata con il risultato dell’ultima integrazione. Scorrevole = Le misure istantanee vengono integrate per un tempo = 1/15 del tempo impostato. Ad ogni scadenza di questo intervallo viene sostituito il valore più vecchio con il nuovo calcolato. La misura integrata viene aggiornata ogni 1/15 del tempo impostato, considerando una finestra scorrevole nel tempo che comprende gli ultimi 15 valori calcolati, di lunghezza totale equivalente al tempo impostato. Sincronismo = Come modalità fisso, ma gli intervalli di integrazione sono scanditi da un ingresso digitale esterno programmato con la funzione sincronismo. Bus = Come modalità fisso, ma gli intervalli di integrazione sono scanditi da messaggi di sincronismo inviati sul bus seriale. P04.02 – Tempo integrazione misure AVG (media) per le potenze attiva, reattiva ed apparente. P04.03, P04.04, P04.05 – Tempo integrazione misure AVG (media) per le relative grandezze.

P04.01 – Selection of average reading calculation method: Fixed = Readings are integrated for the set time. Every time the integration time elapses, the Average value is updated with the result of the last integration. Shift = The instantaneous values are integrated for a period f time equal to 1/15th of the set time. Every time this interval elapses, the oldest value is replaced with the new one just calculated. The average value is updated every 1/15th of the time set, considering a time-sliding window that groups the last 15 calculated values, with a total length equal to integration time setting. Sync = Like fixed mode, but the integration intervals are started by an external digital input programmed with Synchronization function. Bus = Like fixed mode, but the integration intervals are started by communication messages on the serial bus. P04.02 – Average readings integration time, used for active, reactive and apparent power. P04.03, P04.04, P04.05 – Readings integration time (AVG) for the correspondent measurements.

P04.01 – Sélection du mode de calcul des mesures intégrées. Fixe = Les mesures instantanées sont intégrées pendant le temps défini. Au terme de chaque délai, la mesure intégrée est mise à jour avec le résultat de la dernière intégration. Décalage = Les mesures instantanées sont intégrées pendant un délai = 1/15 du temps défini. Au terme de chaque délai, la valeur la plus vieille est remplacée par la nouvelle valeur calculée. La mesure intégrée est mise à jour tous les 1/15 du temps défini, en considérant une fenêtre décalée dans le temps comprenant les 15 dernières valeurs calculées, de longueur totale équivalent au temps défini. Synchronisme = Comme pour le mode fixe mais les intervalles d’intégration sont cadencés par une entrée numérique externe programmé avec la fonction synchronisme. Bus = Comme le mode fixe mais les intervalles d’intégration sont cadencés par des messages de synchronisme envoyés au bus série. P04.02 – Temps d’intégration des mesures AVG (moyenne) pour les puissances active, réactive et apparente. P04.03, P04.04, P04.05 – Temps d’intégration des mesures AVG (moyenne) pour les grandeurs relatives.

P04.01 – Selección del modo de cálculo de las medidas integradas. Fijo = Las mediciones instantáneas son integradas durante el tiempo programado. Cada vez que termina el tiempo, la medición integrada se actualiza con el resultado de la última integración. Variable = Las mediciones instantáneas son integradas durante un tiempo equivalente a 1/15 del tiempo programado. Cada vez que termina este intervalo, el valor más viejo es reemplazado por el nuevo resultado del cálculo. La medición integrada se actualiza cada 1/15 del tiempo programado, considerando un alcance que se desplaza en el tiempo, dura el tiempo programado y comprende los últimos 15 valores calculados. Sincronismo = Igual que el modo Fijo, pero los intervalos de integración son definidos por una entrada digital externa programada con la función sincronismo. Bus = Igual que el modo Fijo, pero los intervalos de integración son definidos por mensajes de sincronismo enviados por el bus de serie. P04.02 – Tiempo integración medidas AVG (promedio) para las potencias activa, reactiva y aparente. P04.03, P04.04, P04.05 – Tiempo integración medidas AVG (promedio) para los respectivos parámetros.

M05 - CONTAORE / HOUR METER / COMPTEUR HORAIRE / CUENTAHORAS UdM Default Range

P05.01 Abilitazione generale contaore ON OFF-ON

Hour meter counter enable Activation générale compteur d’heures Habilitación general cuentahoras

P05.02 Abilitazione contaore parziale ON OFF-ON- INPx-

Partial hour counter enable LIMx-BOOx Activation compteur d’heures partiel Habilitación cuentahoras parcial

P05.03 Numero canale (x) 1 1-8

Channel number (x) Numéro canal (x) Número canal (x)

P05.01 – Se OFF i contaore sono disabilitati e la pagina di misura dei contaore non viene visualizzata. P05.02 – Se OFF il contaore parziale non viene incrementato. Se ON viene incrementato quando il multimetro è alimentato. Se abbinato ad una delle variabili interne (LIMn-INPx-BOOn) viene incrementato solo quando questa condizione è vera. P05.03 – Numero del canale (x) della variabile interna eventualmente usato nel parametro precedente. Esempio: Se il contaore parziale deve contare il tempo per cui una misura è oltre una certa soglia, definita dal limite LIM3, programmare LIMx nel parametro precedente e specificare 3 in questo parametro.

P05.01 – If set to OFF the hour meter s are disabled and the hour meter page is not shown. P05.02 – If set to OFF, the partial hour meter is not incremented. If ON, time is incremented as long as DMG is powered. P05.03 – Number of the channel (x) of the variable eventually used in the previous parameter. Example: If the partial hour counter must count the time during which one measurement is above a certain threshold, e.g. defined by LIM3, then it is necessary to program LIM in the previous parameter and channel 3 in this parameter.

P05.01 – S’il est sur OFF, les compteurs d’heures sont désactivés et la page de mesure des compteurs d’heures n’est pas affichée. P05.02 – S’il est sur OFF, le compteur d’heures partiel est arrêté. S’il est sur On, le décompte des heures se vérifie quand le multimètre est sous tension. S’il est associé à l’une des variables internes (LIMn-INPx-BOOn), le compteur d’heures ne démarre que lorsque cette condition est vraie. P05.03 – Numéro du canal (x) de la variable interne éventuellement utilisée dans le paramètre précédent. Exemple : si le compteur d’heures partiel doit compter le temps durant lequel la mesure dépasse un certain seuil défini par la limite LIM3, programmez LIMx pour le paramètre précédent et spécifiez 3 pour ce paramètre.

P05.01 – Con este parámetro en OFF, los cuentahoras están inhabilitados y no se visualiza la página de los cuentahoras. P05.02 – Con este parámetro en OFF, el cuentahoras parcial no se incrementa. Con este parámetro en ON, el incremento ocurre cuando el multímetro recibe alimentación. Al asociarse a una de las variables internas (LIMn-INPx-BOOn) se incrementa sólo cuando esta condición es efectiva. P05.03 – Número del canal (X) de la variable interna usada eventualmente en el parámetro anterior. Ejemplo: Si el cuentahoras parcial debe contar el tiempo durante el cual un parámetro supera un determinado umbral definido por el límite LIM3, es necesario programar LIMx en el parámetro anterior y configurar este parámetro con el valor 3.

Page 24

M06 - GRAFICO TREND / TREND GRAPH / GAPHE DE TENDANCE / GRÁFICA TREND UdM Default Range

P06.01 Misura per pagina trend kW (tot) VL-L (eq) AVG

Trend graph measurement AVG kW (tot) AVG Mesure pour page graphique de tendance kvar (tot) AVG Medida para página trend kVA (tot) AVG

P06.02 Autorange scala ON OFF-ON

Autorange Plage automatique Autoalcance escala

P06.03 Valore fondo scala 1000 0-1000

Full scale value Valeur fond d’échelle

I272 I GB F E 07 11 31100125

Valor de fondo de escala

P06.04 Moltiplicatore fondo scala x1 x1 - x1k - x1M

Full scale multiplier Multiplicateur fond d’échelle Multiplicador de fondo de escala

P06.01 – Seleziona la misura da visualizzare sul grafico Trend. P06.02 – Decide se la scala verticale si adatta automaticamente ai valori visualizzati oppure se viene definita fissa dall’utente. P06.03 – Valore di fondo scala definito dall’utente. L’unità di misura diventa quella della misura selezionata.

P06.04 – Moltiplicatore del valore di fondo scala.

P06.01 – Selects the reading to be shown on

trend graph page. P06.02 – Choice between automatic range or fixed range defined by the user. P06.03 – Full scale range value. The unit of measure is the one defined by the selected reading.

P06.04 – Full scale value multiplier.

P06.01 – Sélectionne la mesure à afficher sur le

graphique de tendance. P06.02 – Indique si l’échelle verticale s’adapte automatiquement aux valeurs affichées ou si elle est fixe (prédisposition de l’utilisateur). P06.03 – Valeur de fond d’échelle définie par l’utilisateur. L’unité de mesure devient la mesure sélectionnée P06.04 – Multiplicateur de la valeur de fond d’échelle.

P06.01 – Selecciona la medida a visualizar en el gráfico Trend. P06.02 – Establece si la escala vertical tiene que adaptarse automáticamente a los valores visualizados o si será definida fija por el usuario. P06.03 – Valor de fondo de escala definido por el usuario. La unidad de medida se aplica a la medida seleccionada. P06.04 – Multiplicador del valor de fondo de escala.

M07 - COMUNICAZIONE / COMMUNICATION / COMMUNICATION / COMUNICACIÓN UdM Default Range P07.n.01 Indirizzo seriale nodo 01 01-255

Serial node address Adresse série noeud Dirección serial nudo

P07.n.02 Velocità seriale bps 9600 1200

Serial speed 2400 Vitesse série 4800 Velocidad serial 9600

19200 38400 57600

115200

P07.n.03 Formato dati 8 bit - n 8 bit, no parity

Data format 8bit, odd Format de données 8 bit, even Formato datos 7 bit, odd

7 bit, even

P07.n.04 Bit di stop 1 1-2

Stop bits Bits d’arrêt Bit de stop

P07.n.05 Protocollo Modbus RTU Modbus RTU

Protocol Modbus ASCII Protocole Modbus TCP Protocolo

P07.n.06 Indirizzo IP 000.000.000.000 000.000.000.000 -

IP Address 255.255.255.255 Subnet mask Dirección IP

P07.n.07 Subnet mask 000.000.000.000 000.000.000.000 -

Subnet mask 255.255.255.255 Masque de sous-réseau Máscara de subred

P07.n.08 Porta IP 1001 0-9999

IP port Port IP Puerto IP

P07.n.09 Funzione Gateway OFF OFF/ON

Gateway function Fonction Gateway Función Gateway

Nota: questo menu è diviso in 2 sezioni, per i canali di comunicazione COM1..2 P07.n.01 – Indirizzo seriale (nodo) del protocollo di comunicazione. P07.n.02 – Velocità di trasmissione della porta di comunicazione. P07.n.03 – Formato dati. Impostazioni a 7 bit possibili solo per protocollo ASCII.

P07.n.04 – Numero bit di stop. P07.n.05 – Scelta del protocollo di

comunicazione. P07.n.06, P07.n.07, P07.n.08 – Coordinate TCP-IP per applicazioni con interfaccia Ethernet. Non utilizzati con altri tipi di moduli di comunicazione.

Note: this menu is divided into 2 sections, for comm channels COM1..2 P07.n.01 – Serial address (node number) for the communication protocol.

P07.n.02 – Serial communication speed. P07.n.03 – Data format. Can be set to 7 bits only

for ASCII protocol.

P07.n.04 – Number of stop bits. P07.n.05 – Communication protocol selection. P07.n.06, P07.n.07, P07.n.08 –TCP-IP

coordinates for application with Ethernet interface. Not used for other types of interface modules.

Nota : ce menu est partagé en 2 sections pour les canaux de communication COM1..2 P07.n.01 – Adresse série (nœud) du protocole de communication. P07.n.02 – Vitesse de transmission du port de communication. P07.n.03 – Format de données. Définitions à 7 bits possibles seulement pour le protocole ASCII.

P07.n.04 – Nombre de bits d’arrêt. P07.n.05 – Choix du protocole de

communication. P07.n.06, P07.n.07, P07.n.08 –Coordonnées TCP-IP pour les applications à interface Ethernet. Non utilisés avec d’autres types de modules de communication.

Nota: Este menú se subdivide en 2 secciones, para los canales de comunicación COM1..2 P07.n.01 – Dirección serial (nodo) del protocolo de comunicación. P07.n.02 – Velocidad de transmisión del puerto de comunicación. P07.n.03 – Formato datos. Configuraciones a 7 bits posibles sólo para el protocolo ASCII.

P07.n.04 – Número bit de stop. P07.n.05 – Selección del protocolo de

comunicación. P07.n.06, P07.n.07, P07.n.08 – Coordenadas TCP-IP para las aplicaciones con interfaz Ethernet. No se utilizan con otros tipos de módulos de comunicación.

Page 25

P07.n.09 – Abilitazione della funzione gateway. Vedere dettagli nel paragrafo Canali di comunicazione.

P07.n.09 – Enables the gatreway function. See details in Communication channels chapter.

P07.n.09 – Activation de la fonction Gateway (passerelle). Pour plus de détails, voir le paragraphe Canaux de communication.

P07.n.09 – Habilitación de la función Gateway. Para más detalles véase el apartado Canales de comunicación.

M08 - SOGLIE LIMITE / LIMIT TRESHOLDS / SEUILS DE LIMITE / VALORES DE UMBRAL UdM Default Range P08.n.01 Misura di riferimento OFF OFF- (misure)

Reference measure OFF- (measures) Mesure de référence OFF- (mesures) Medida de referencia OFF- (misure)

P08.n.02 Funzione Max Max - Min - Min+Max

Function Fonction

I272 I GB F E 07 11 31100125

Función

P08.n.03 Soglia superiore 0 -9999 - +9999

Upper threshold Seuil supérieur Umbral superior

P08.n.04 Moltiplicatore x1 /100 - x10k

Multiplier Multiplicateur Multiplicador

P08.n.05 Ritardo sec 0 0.0 - 600.0

Delay Retard Retardo

P08.n.06 Soglia inferiore 0 -9999 - +9999

Lower threshold Seuil inférieur Umbral inferior

P08.n.07 Moltiplicatore x1 /100 - x10k

Multiplier Multiplicateur Multiplicador

P08.n.08 Ritardo sec 0 0.0 - 600.0

Delay Retard Retardo

P08.n.09 Stato a riposo OFF OFF-ON

Normal status Etat au repos Estado de reposo

P08.n.10 Memoria OFF OFF-ON

Latch Mémoire Memoria

Nota: questo menu è diviso in 8 sezioni, per le soglie limite LIM1..8 P08.n.01 – Definisce a quale delle misure del multimetro applicare la soglia limite. P08.n.02 – Definisce il funzionamento della soglia limite. Può essere: Max = LIMn attivo quando la misura supera P08.n.03. P08.n.06 è la soglia di ripristino. Min = LIMn attivo quando la misura è inferiore a P08.n.06. P08.n.03 è la soglia di ripristino. Min+Max = LIMn attivo quando la misura è superiore a P08.n.03 oppure inferiore a P08.n.06. P08.n.03 e P08.n.04 – Definiscono la soglia superiore, che è data dal valore di P08.n.03 moltiplicato per P08.n.04. P08.n.05 – Ritardo di intervento sulla soglia superiore. P08.n.06, P08.n.07, P08.n.08 – come sopra, riferiti alla soglia inferiore. P08.n.09 – Permette di invertire lo stato del limite LIMn. P08.n.10 – Definisce se la soglia rimane memorizzata e va azzerata manualmente (ON) o se si ripristina automaticamente (OFF).

Note: this menu is divided into 8 sections, for limit thresholds LIM1..8 P08.n.01 – Defines which measurement of the multimeter must be compared with limits. P08.n.02 – Function of the limit threshold. It can be: Max = LIMn active when the measurement is higher than P08.n.03. P08.n.06 is the reset threshold. Min = LIMn active when the measurement is lower than P08.n.06. P08.n.03 is the reset threshold. Min+Max = LIMn active when the measurement is higher than P08.n.03 or is lower than P08.n.06. P08.n.03 e P08.n.04 – Used to define the upper threshold, that is made of the value set in P08.n.03 multiplied by P08.n.04.

P08.n.05 – Trip delay on upper threshold. P08.n.06, P08.n.07, P08.n.08 – Like above,

referred to lower threshold. P08.n.09 – Allows to invert the status of the limit LIMn. P08.n.10 – Defines if the threshold remains latched and thus needs to be reset manually (ON) or if it is reset automatically (OFF).

Nota : ce menu est partagé en 8 sections pour les seuils limite LIM1..8 P08.n.01 – Définit sur quelles mesures du multimètre il faut appliquer le seuil limite. P08.n.02 – Définit le fonctionnement du seuil limite qui peut être : Max = LIMn actif quand la mesure dépasse P08.n.03. P08.n.06 est le seuil de rétablissement. Min = LIMn actif quand la mesure est inférieure à P08.n.06. P08.n.03 est le seuil de rétablissement. Min+Max = LIMn actif quand la mesure dépasse P08.n.03 ou est inférieure à P08.n.06. P08.n.03 et P08.n.04 – Définissent le seuil supérieur donné par la valeur P08.n.03 multipliée par P08.n.04. P08.n.05 – Retard d’intervention sur le seuil supérieur. P08.n.06, P08.n.07, P08.n.08 – Comme ci-dessus mais pour le seuil inférieur. P08.n.09 – Permet d’inverser l’état de la limite LIMn. P08.n.10 – Définit si le seuil reste enregistré et doit être remis à zéro manuellement (ON) ou s’il est automatiquement rétabli (OFF).

Nota: Este menú se subdivide en 8 secciones, para los valores de umbral LIM1..8 P08.n.01 – Determina el parámetro del multímetro al cual aplicar el valor de umbral. P08.n.02 – Determina el funcionamiento del valor de umbral. Puede ser: Máx = LIMn activo cuando el parámetro supera el valor de P08.n.03. P08.n.06 es el umbral de restablecimiento. Mín = LIMn activo cuando el parámetro es inferior al valor de P08.n.06. P08.n.03 es el umbral de restablecimiento. Mín+Máx = LIMn activo cuando el parámetro supera el valor de P08.n.03 o es inferior al valor de P08.n.06. P08.n.03 y P08.n.04 – Determinan el umbral superior, que es el resultado del valor de P08.n.03 multiplicado por el de P08.n.04. P08.05 – Retardo de intervención en el umbral superior. P08.n.06, P08.n.07, P08.n.08 – Igual que el anterior pero respecto del umbral inferior. P08.n.09 - Permite invertir el estado del límite LIMn. P08.n.10 – Determina si el umbral debe quedar memorizado y hay que borrarlo manualmente (ON) o si se debe restablecer automáticamente (OFF).

Page 26

M09 - ALLARMI / ALARMS / ALARMES / ALARMAS Default Range P09.n.01 Sorgente allarme OFF OFF-LIMx-INPx-BOOx

Alarm source Source alarme Fuente alarma

P09.n.02 Numero canale (x) 1 1-8

Channel number (x) Numéro canal (x) Número canal (X)

P09.n.03 Memoria OFF OFF-ON

Latch Mémoire

I272 I GB F E 07 11 31100125

Memoria

P09.n.04 Priorità Bassa Bassa - Alta

Priority Low Low-High Priorité Basse Basse - Haute Prioridad Baja Baja - Alta

P09.n.05 Testo ALAn (testo - 16 char)

Text (Text - 16 char) Texte (Texte-16caractères) Texto (texto - 16 car.)

Nota: questo menu è diviso in 8 sezioni, per gli allarmi ALA1..8 P09.n.01 – Segnale che provoca l’allarme. Può essere il superamento di una soglia (LIMx), l’attivazione di un ingresso esterno (INPx), una condizione logica Booleana (BOOx). P09.n.02 – Numero del canale x riferito al parametro precedente. P09.n.03 – Definisce se l’ allarme rimane memorizzato e va azzerato manualmente (ON) o se si ripristina automaticamente (OFF). P09.n.04 – Se l’allarme ha priorità alta, al suo verificarsi provoca lo spostamento automatico del display sulla pagina allarmi e viene visualizzato con l’icona di allarme. Se invece è impostato su priorità bassa, la pagina non cambia e viene visualizzato con l’icona ‘informazioni’. P09.n.05 – Testo libero dell’allarme. Max. 16 caratteri.

Note: this menu is divided into 8 sections, for alarms ALA1..8 P09.n.01 – Signal that generates the alarm. It can be the overcoming of a limit threshold (LIMx), the activation of an external alarm (INPx), one Boolean logic condition (BOOx). P09.n.02 – Channel number (x) referred to the previous parameter. P09.n.03 – Defines if the alarm remains latched and has to be reset manually (ON) or if it automatically resets (OFF). P09.n.04 – If the alarm has high priority, when it is activated the display page switches automatically on the alarm page, and the alarm is shown with the Warning icon. If instead the priority level is set to Low, the page does not change and it is shown with the ‘information’ icon.

P09.n.05 – Free text of the alarm. Max 16 chars.

Nota : ce menu est partagé en 8 sections pour les

alarmes ALA1..8 P09.n.01 – Signal provoquant l’alarme due, par exemple, au dépassement d’un seuil (LIMx), à l’activation d’une entrée externe (INPx), à une condition logique booléenne (BOOx). P09.n.02 – Numéro du canal (x) se référant au paramètre précédent. P09.n.03 – Définit si l’alarme reste mémorisée et doit être réarmée manuellement (ON) ou si elle est rétablie automatiquement (OFF). P09.n.04 – Si l’alarme a une priorité élevée, quand elle se vérifie, l’afficheur passe automatiquement à la page des alarmes et montre l’icône d’alarme. Si la priorité est basse, la page ne change pas et l’icône ‘Informations’ apparaît sur l’afficheur P09.n.05 – Texte libre de l’alarme composé de 16 caractères au maximum.

Nota: Este menú se subdivide en 8 secciones, para las alarmas ALA1..8 P09.n.01 – Señal que provoca la alarma. Puede ser la superación de un umbral (LIMx), la activación de una entrada externa (INPx) o una condición lógica Booleana (BOOx). P09.n.02 – Número del canal X referido al parámetro anterior. P09.n.03 – Determina si la alarma debe quedar memorizada y hay que borrarla manualmente (ON) o si se debe restablecer automáticamente (OFF). P09.n.04 – Si la alarma tiene una prioridad alta, al presentarse provoca la visualización automática de la página de alarmas y se presenta también el icono de alarma. En cambio, si la prioridad configurada es baja, la pantalla no cambia de página y se presenta el icono de "Información". P09.n.05 – Texto libre de la alarma. Máx. 16 caracteres.

Page 27

M10 - CONTATORI / COUNTERS / COMPTEURS / CONTADORES Default Range P10.n.01 Sorgente conteggio OFF OFF-ON-INPx-LIMx-BOOx

Count source Source décompte Fuente cálculo

P10.n.02 Numero canale (x) 1 1-8

Channel number (x) Numéro canal (x) Número canal (X)

P10.n.03 Moltiplicatore 1 1-1000

Multiplier Multiplicateur

I272 I GB F E 07 11 31100125

Multiplicador

P10.n.04 Divisore 1 1-1000

Divider Diviseur Divisor

P10.n.05 Descrizione del contatore CNTn (Testo - 16 caratteri)

Counter description (Text - 16 chars) Description compteur (Texte - 16 caractères) Descripción del contador (Texto - 16 caracteres)

P10.n.06 Unità di misura Umn (Testo - 6 caratteri)

Unit of measure (Text - 6 chars) Unité de mesure (Texte - 6 caractères) Unidad de medida (Texto - 6 caracteres)

P10.n.07 Sorgente di reset OFF OFF-ON-INPx-LIMx-BOOx

Reset source Source RAZ Fuente de reajuste

P10.n.08 Numero canale (x) 1 1-8

Channel number (x) Numéro canal (x) Número canal (x)

Nota: questo menu è diviso in 4 sezioni, per i contatori CNT1..4 P010.n.01 = Segnale che provoca l’incremento del conteggio (sul fronte di salita). Può essere la messa in tensione del multimetro (ON), il superamento di una soglia (LIMx), l’attivazione di un ingresso esterno (INPx), una condizione logica Booleana (BOOx). P010.n.02 = Numero del canale x riferito al parametro precedente. P010.n.03 = K moltiplicativo. Gli impulsi contati vengono moltiplicati per questo valore prima di essere visualizzati. P010.n.04 = K frazionario. Gli impulsi contati vengono divisi per questo valore prima di essere visualizzati. Se diverso da 1, il contatore viene visualizzato con 2 cifre decimali. P10.n.05 = Descrizione del contatore. Testo libero 16 caratteri. P10.n.06 = Unità di misura del contatore. Testo libero 6 caratteri. P10.n.07 = Segnale che provoca l’azzeramento del conteggio. Fino a che questo segnale è attivo il conteggio rimane al valore zero. P10.n.08 = Numero del canale x riferito al parametro precedente.

Note: this menu is divided into 4 sections, for counters CNT1..4 P010.n.01 = Signal that causes the increment of the counter (on rising edge). It can be the poweron of the multimeter (ON), the overcoming of a limit threshold (LIMx), the activation of an external input (INPx), one logic combination (BOOx). P010.n.02 = Number of the channel (x) referred to previous parameter. P010.n.03 = Multiplying factor. The The pulse count is multiplied by this coefficient before being displayed. P010.n.04 = Dividing factor. The pulse count is divided by this coefficient before being displayed. If different from 1, then the counter is displayed with 2 decimal digits. P10.n.05 = Description of the counter. Free text 16 characters. P10.n.06 = Unit of measure of the counter. Free text 6 characters. P10.n.07 = Signal that causes the reset of the counter. As long as this signal is true, the counter remains to value 0. P10.n.08 = Number of the channel (x) referred to previous parameter.

Nota : ce menu est partagé en 4 sections pour les compteurs CNT1..4 P010.n.01 = Signal, entraînant l’activation du décompte (sur le front de montée), dû par exemple à la mise sous tension du multimètre (ON), au dépassement d’un seuil (LIMx), à l’activation d’une entrée externe (INPx), à une condition logique booléenne (BOOx). P010.n.02 = Numéro du canal (x) se référant au paramètre précédent. P010.n.03 = K multiplicatif. Les impulsions contacts sont multipliées par cette valeur avant d’être affichées. P010.n.04 = K fractionnaire. Les impulsions contacts sont divisées par cette valeur avant d’être affichées. Si différent de 1, le compteur est affiché avec 2 chiffres décimaux. P10.n.05 = Description du compteur. Texte libre composé de 16 caractères. P10.n.06 = Unité de mesure du compteur. Texte libre composé de 16 caractères. P10.n.07 = Signal provoquant la remise à zéro du décompte. Tant que ce signal est actif, le décompte reste sur la valeur 0. P10.n.08 = Numéro du canal (x) se référant au paramètre précédent.

Nota: Este menú se subdivide en 4 secciones, para los contadores CNT1..4 P010.n.01 = Señal que provoca el incremento de la cuenta (en el frente anterior). Puede ser la puesta en tensión del multímetro (ON), la superación de un umbral (LIMx), la activación de una entrada externa (INPx) o una condición lógica Booleana (BOOx). P010.n.02 = Número del canal X referido al parámetro anterior. P010.n.03 = K multiplicador. Los pulsos contados se multiplican por este valor antes de visualizarse en pantalla. P010.n.04 = K fraccionario. Los pulsos contados se dividen por este valor antes de visualizarse en pantalla. Si no equivale a 1, el contador presenta 2 cifras decimales. P10.n.05 = Descripción del contador. Texto libre de 16 caracteres. P10.n.06 = Unidad de medida del contador. Texto libre de 6 caracteres. P10.n.07 = Señal que provoca la puesta a cero del conteo. El conteo permanece en cero mientras esta señal está activada. P10.n.08 = Número del canal X referido al parámetro anterior.

M11 - IMPULSI / PULSES / IMPULSIONS / PULSOS Default Range P11.n.01 Misura sorgente kWh+ kWh+,kWh-,kvarh+,kvarh-,kVAh

Source measurement Mesure source Medida fuente

P11.n.02 Unità di conteggio 100 10/100/1k/10k

Count unit Unité de décompte Unidad de conteo

P11.n.03 Durata impulso 0.1 0.01-1.00

Pulse duration Durée impulsion Duración pulso

Nota: questo menu è diviso in 5 sezioni, per gli impulsi di conteggio energia PUL1..5 P11.n.01 = Tipo di energia alla quale è legato l’impulso. P11.n.02 = Quantità di energia per ogni impulso (esempio 10Wh, 100Wh, 1kWh ecc.).

P11.n.03 = Durata dell’impulso.

Note: this menu is divided into 5 sections, for

energy count pulses PUL1..5 P11.n.01 = Type of energy to which the pulse is linked to. P11.n.02 = Quantity of energy for each pulse. (e.g. 10Wh, 100Wh, 1kWh etc.).

P11.n.03 = Pulse duration.

Nota : ce menu est partagé en 5 sections pour les

impulsions de décompte énergie PUL1..5 P11.n.01 = Type d’énergie à laquelle est liée l’impulsion. P11.n.02 = Quantité d’énergie pour chaque impulsion (ex. 10Wh, 100Wh, 1kWh etc.).

P11.n.03 = Durée de l’impulsion.

Nota: Este menú se subdivide en 5 secciones,

para los pulsos de energía PUL1..5 P11.n.01 = Tipo de energía a la que corresponde el pulso. P11.n.02 = Cantidad de energía por pulso (ejemplo: 10Wh, 100Wh, 1kWh, etc.). P11.n.03 = Duración del pulso.

Page 28

M12 - LOGICA BOOLEANA / BOOLEAN LOGIC / LOGIQUE BOOLE / LÓGICA BOOLEANA Default Range P12.n.01 Operando 1 OFF OFF-LIMx-INPx-OUTx-REMx-BOOx

Operand 1 Opérande 1 Operando 1

P12.n.02 Numero canale (x) 1 1 - 8

Channel number (x) Numéro canal (x) Número canal (X)

P12.n.03 Operazione logica 1 - - - - - - - AND - OR - EXOR - AND NOT -

Logic operator 1 OR NOT - EXOR NOT Opérateur logique 1

I272 I GB F E 07 11 31100125

Operación lógica 1

P12.n.04 Operando 2 OFF OFF-LIMx-INPx-OUTx-REMx-BOOx

Operand 2 Opérande 2 Operando 2

P12.n.05 Numero canale (x) 1 1 - 8

Channel number (x) Numéro canal (x) Número canal (X)

P12.n.06 Operazione logica 2 - - - - - - - AND - OR - EXOR - AND NOT -

Logic operator 2 OR NOT - EXOR NOT Opérateur logique 2 Operación lógica 2

P12.n.07 Operando 3 OFF OFF-LIMx-INPx-OUTx-REMx-BOOx

Operand 3 Opérande 3 Operando 3

P12.n.08 Numero canale (x) 1 1 - 8

Channel number (x) Numéro canal (x) Número canal (X)

P12.n.09 Operazione logica 3 - - - - - - - AND - OR - EXOR - AND NOT -

Logic operator 3 OR NOT - EXOR NOT Opérateur logique 3 Operación lógica 3

P12.n.10 Operando 4 OFF OFF-LIMx-INPx-OUTx-REMx-BOOx

Operand 4 Opérande 4 Operando 4

P12.n.11 Numero canale (x) 1 1 - 8

Channel number (x) Numéro canal (x) Número canal (X)

Nota: questo menu è diviso in 8 sezioni, per le variabili Booleane BOO1..8 P12.n.01 = Primo operando della logica Booleana. P12.n.02 = Numero del canale riferito al parametro precedente. P12.n.03 = Operazione logica fra il primo ed il secondo operando. P12.n.04 = Secondo operando. Da P12.n.05 a P12.n.11 – (come sopra).

Note: this menu is divided into 8 sections, for Boolean variables BOO1..8

P12.n.01 = First operand of the Boolean logic. P12.n.02 = Number of the channel (x) referred to

previous parameter. P12.n.03 = Logic operation between first and second operands. P12.n.04 = Second operand. From P12.n.05 to P12.n.11 – (see above).

Nota : ce menu est partagé en 8 sections pour les variables booléennes BOO1..8 P12.n.01 = Premier opérande de la logique Booléenne. P12.n.02 = Numéro du canal (x) se référant au paramètre précédent. P12.n.03 = Opération logique entre le premier et le second opérande. P12.n.04 = Second opérande. A partir de P12.n.05 à P12.n.11 – (comme cidessus).

Nota: Este menú se subdivide en 8 secciones, para las variables Booleanas BOO1..8 P12.n.01 = Primer operando de la lógica Booleana. P12.n.02 = Número del canal referido al parámetro anterior. P12.n.03 = Operación lógica entre el primero y el segundo operando. P12.n.04 = Segundo operando. De P12.n.05 a P12.n.11 – Iguales a los anteriores.

Page 29

M13 - INGRESSI / INPUTS / ENTREES / ENTRADAS UdM Default Range P13.n.01 Funzione ingresso OFF OFF - ON - LOCK -

Input function SYNC-TAR-A - TAR-B Fonction entrée C01...C08 Función entrada

P13.n.02 Stato riposo OFF OFF-ON

Normal status Etat repos Estado reposo

P13.n.03 Ritardo ON sec 0.05 0.00 - 600.00

ON delay Retard ON

I272 I GB F E 07 11 31100125

Retardo ON

P13.n.04 Ritardo OFF sec 0.05 0.00 - 600.00

OFF delay Retard OFF Retardo OFF

Nota: questo menu è diviso in 8 sezioni, per gli ingressi INP1..8

P13.n.01 = Funzione ingresso: OFF – Ingresso disabilitato ON – Ingresso abilitato, usato come sorgente per

contatori, logica Booleana, ecc. LOCK – Blocco impostazioni – impedisce l’accesso ad entrambi i livelli.

SYNC – Sincronismo per integrazione potenza. TAR-A, TAR-B – Selezione tariffa energie. Vedere

capitolo tariffazione. C01…C08 – Quando questo ingresso viene attivato (sul fronte di salita), viene esguito il corrispondente comando del menu comandi. P13.n.02 = Stato a riposo dell’ingresso. Permette di invertire la logica di attivazione. P13.n.03 – P13.n.04 = Ritardi di attivazione – disattivazione dell’ingresso. Permettono di filtrare lo stato per evitare rimbalzi.

Note: this menu is divided into 8 sections, for digital inputs INP1..8

P13.n.01 = Input function: OFF – Input disabled ON – Input enabled, used as a source for

counters, Boolean logic, etc. LOCK – Settings lock. Does not allow access to both levels. SYNC – Synchronisation for power/energy integration. TAR-A, TAR-B – Energy tariff selection. See Energy tariffs chapter. C01…C08 – When this input is activated (edgetriggered), the correspondent command from the command menu is executed. P13.n.02 = Normal status of the input. Allows to invert the INPn activation logic. P13.n.03 – P13.n.04 = Delay on activation – deactivation of the input. Allow to filter the input status to avoid bouncing.

Nota : ce menu est partagé en 8 sections pour les entrées INP1..8

P13.n.01 = Fonction entrée : OFF – Entrée désactivée ON – Entrée activée, utilisée comme source pour

compteurs, logique Booléenne, etc. LOCK – Verrouillage des paramètres. Empêche l’accès aux deux niveaux. SYNC – Synchronisme pour intégration puissance. TAR-A, TAR-B – Sélection tarif énergie. Voir chapitre Tarifs. C01…C08 – Quad cette entrée est activée (sur le front de montée), la commande correspondante du menu Commandes est exécutée. P13.n.02 = Etat au repos de l’entrée. Permet d’inverser la logique d’activation. P13.n.03 – P13.n.04 = Retard d’activation – désactivation de l’entrée. Ils permettent de filtrer l’état pour éviter des rebonds.

Nota: Este menú se subdivide en 8 secciones, para las entradas INP1..8

P13.n.01 = Función entrada: OFF – Entrada inhabilitada ON – Entrada habilitada que se utiliza como

fuente para los contadores, la lógica Booleana, etc. LOCK – Bloqueo configuración – Impide el acceso a ambos niveles.

SYNC – Sincronismo para integración potencia. TAR-A, TAR-B – Selección tarifa energías. Véase

capítulo Tarifas energía. C01…C08 – Cuando se activa esta entrada en el frente anterior se ejecuta el mando del menú mandos correspondiente. P13.n.02 = Estado de reposo de la entrada. Permite invertir la lógica de activación. P13.n.03 – P13.n.04 = Retardos de activación o desactivación de la entrada. Permiten filtrar el estado para evitar cambios bruscos.

M14 - USCITE / OUTPUTS / SORTIES / SALIDAS UdM Default Range P14.n.01 Funzione di uscita OFF OFF-ON-SEQ-LIMx-

Output function BOOx-ALAx-PULxFonction de sortie REMx Función de salida

P14.n.02 Numero canale (x) 1 1 - 8

Channel number (x) Numéro canal (x) Número canal (X)

P14.n.03 Stato a riposo OFF OFF-ON

Idle status Etat au repos Estado de reposo

Nota: questo menu è diviso in 8 sezioni, per le uscite OUT1..8

P14.n.01 = Funzione della uscita: OFF – Uscita disabilitata ON – Uscita sempre abilitata SEQ – Uscita attivata in caso di errata sequenza

fasi LIMx – BOOx – ALAx – PULx – REMx – Uscita abbinata allo stato della variabile programmata. Permette di portare su di una uscita lo stato di una soglia, di una combinazione Booleana, di un allarme, ecc. P14.n.02 = Numero di canale (x) riferito al parametro precedente. P14.n.03 = Stato a riposo dell’uscita. Permette di invertire la logica di funzionamento dell’uscita.

Note: this menu is divided into 8 sections, for digital outputs OUT1..8

P14.n.01 = Function of the output: OFF – Output disabled ON – Output always enabled SEQ – Output enabled in case of wrong phase

sequence LIMx – BOOx – ALAx – PULx – REMx – Output linked to the status of the programmed variable. Allows to connect the status of an output to the status of a limit threshold, a Boolean variable, an alarm, etc. P14.n.02 = Number of the channel (x) referred to previous parameter. P14.n.03 = Normal status of the output. Allows to reverse the logic of the output function.

Nota : ce menu est partagé en 8 sections pour les sorties OUT1..8

P14.n.01 = Fonction de la sortie : OFF – Sortie désactivée ON – Sortie toujours activée SEQ – Sortie activée en cas d’ordre des phases

erroné LIMx – BOOx – ALAx – PULx – REMx – Sortie associée à l’état de la variable programmée. Permet de mettre sur une sortie l’état d’un seuil, d’une combinaison Booléenne, d’une alarme, etc. P14.n.02 = Numéro de canal (x) se référant au paramètre précédent. P14.n.03 = Etat au repos de la sortie. Permet d’inverser la logique de fonctionnement de la sortie.

Nota: Este menú se subdivide en 8 secciones, para las salidas OUT1..8

P14.n.01 = Función de la salida: OFF - Salida inhabilitada ON – Salida siempre habilitada SEQ – Salida activada en caso de error de

secuencia fases LIMx – BOOx – ALAx – PULx – REMx – Salida asociada al estado de la variable programada. Permite llevar a una salida el estado de un umbral, de una combinación Booleana, de una alarma, etc. P14.n.02 - Número del canal (X) referido al parámetro anterior. P14.n.03 = Estado de reposo de la salida. Permite invertir la lógica de funcionamiento de la salida.

Page 30

M15 - PAGINE UTENTE / USER-DEFINED PAGES / PAGES UTILISATEUR / PÁGINAS USUARIO Default Range P15.n.01 Abilitazione pagina OFF OFF - ON

Page enabling Activation page Habilitación página

P15.n.02 Titolo PAGn (testo 16 char)

Title (Text - 16 char) Titre

(texte à 16 caractères)

Título (texto 16 caracteres)

P15.n.03 Misura 1 OFF OFF-(tutte le misure)

Measurement 1 OFF- (measurements) Mesure 1 OFF-(toutes mesures)

I272 I GB F E 07 11 31100125

Medida 1

P15.n.04 Misura 2 OFF OFF-(tutte le misure)

OFF - (todas medidas)

Measurement 2 OFF- (measurements) Mesure 2 OFF-(toutes mesures) Medida 2

OFF - (todas medidas)

P15.n.05 Misura 3 OFF OFF-(tutte le misure)

Measurement 3 OFF- (measurements) Mesure 3 OFF-(toutes mesures) Medida 3

OFF - (todas medidas)

P15.n.06 Misura 4 OFF OFF-(tutte le misure)

Measurement 4 OFF- (measurements) Mesure 4 OFF-(toutes mesures) Medida 4

OFF - (todas medidas)

Nota: questo menu è diviso in 4 sezioni, per le pagine utente PAG1…PAG4

P15.n.01 = Abilita la pagina utente PAGn. P15.n.02 = Titolo della pagina utente. Testo

libero. P15.n.03, P15.n.04, P15.n.05, P15.n.06 = Misure che verranno visualizzate nei quattro riquadri della pagina utente.

Note: this menu is divided into 4 sections, for user pages PAG1..4

P15.n.01 = Enables user page PAGn. P15.n.02 = Title of the user page. Free text, 16

chars. P15.n.03, P15.n.04, P15.n.05, P15.n.06 = Measurement that will be shown in the four frames of the user page.

Nota : ce menu est partagé en 4 sections pour les pages utilisateur PAG1..4

P15.n.01 = Active la page utilisateur PAGn. P15.n.02 = Titre de la page utilisateur. Texte libre. P15.n.03, P15.n.04, P15.n.05, P15.n.06 =

Mesures qui seront affichées dans les quatre cadrans de la page utilisateur.

Nota: Este menú se subdivide en 4 secciones, para las páginas de usuario PAG1...PAG4.

P15.n.01 = Habilita la página usuario PAGn. P15.n.02 = Título de la página usuario. Texto

libre. P15.n.03, P15.n.04, P15.n.05, P15.n.06 = Medidas que se visualizarán en los cuatro recuadros de la página usuario.

Page 31

M16 - INGRESSI ANALOGICI / ANALOG INPUTS / ENTRÉES ANALOGIQUES / ENTRADAS ANALÓGICAS Default Range P16.n.01 Tipo di ingresso OFF OFF

Input type 0..20mA Type d’entrée 4….20mA Tipo de entrada 0…10V

-5V…+5V PT100

P16.n.02 Valore inizio scala 0 -9999 - +9999

Start of scale value Valeur début d’échelle Valor inicial de escala

P16.n.03 Moltiplicatore x1 /100 – x1k

I272 I GB F E 07 11 31100125

Multiplier Multiplicateur Multiplicador

P16.n.04 Valore fondo scala 0 -9999 - +9999

Full scale value Valeur fond d’échelle Valor de fondo de escala

P16.n.05 Moltiplicatore x1 /100 – x1k

Multiplier Multiplicateur Multiplicador

P16.n.06 Descrizione AINn (Testo – 16 caratteri)

Description (Text – 16 caratteri) Description (texte – 16 carac) Descripción

(Texto–16caracteres)

P16.n.07 Unità di misura UMn (Testo – 6 caratteri)

Unito of measure (Text – 6 caratteri) Unité de mesure (texte – 16 carac) Unidad de medida (Texto – 6 caracteres)

Nota: questo menu è diviso in 8 sezioni, per gli ingressi analogici AIN1…AIN8 P16.n.01 = Specifica il tipo di sensore collegato all’ingresso analogico. A seconda del tipo selezionato, il sensore dovrà essere collegato al morsetto opportuno. Vedere manuale modulo di ingresso. P16.n.02 e P16.n.03 = Definiscono il valore da visualizzare quando il segnale del sensore è al minimo, cioè all’ inizio del range definito dal tipo (0ma, 4mA, 0V, -5V ecc). Quando il sensore è di tipo PT100, questi parametri definiscono una costante che viene sommata alla misura di temperatura, nell’unità definita da P16.n.07. Questa caratteristica può essere utilizzata per compensare errori di lettura dovuti alla lunghezza dei cavi. P16.n.04 e P16.n.05 = Definiscono il valore da visualizzare quando il segnale del sensore è al massimo, cioè al fondoscala del range definito dal tipo (20ma,10V, +5V ecc). Questi parametri non vengono utilizzati quando il sensore è di tipo PT100. P16.n.06 = Descrizione della misura legata all’ingresso analogico. Testo libero 16 caratteri. P16.n.07 = Unità di misura. Testo libero 6 caratteri. Se si utilizza un sensore tipo PT100 e questa descrizione è uguale a °F, allora la temperatura misurata verrà convertita in gradi Fahrenheit, altrimenti sarà in gradi Celsius.

Note: this menu is divided into 8 sections, for analog inputs AIN1...AIN8 P16.n.01 = Specifies the type of the analog sensor connected to analog input. Depending on the selection, the sensor must be wired to proper terminals. See expansion module manual. P16.n.02 and P16.n.03 = Define the value to be displayed when the signal of the sensor is at the minimum, that is at the beginning of the selected range (0mA, 0V, -5V etc.). When using PT100 sensors, these parameters define a constant that is added to the temperature measurement, in the unit of measure defined by P16.n.07. This feature can be used to compensate measurement errors due to cable length. P16.n.04 and P16.n.05 = Define the value to be displayed when the signal of the sensor is at the maximum, that is full-scale of the selected range (20mA, 10V, +5V etc.). these parameters are ignored when using PT100 sensors. P16.n.06 = Description of the measure linked to the analog input. Free text ,16 char. P16.n.07 = Unit of measure. Free text, 6 characters. If a PT100 sensor is used, and this parameters is equal to °F, then the temperature measurement will be shown in Fahrenheit degrees, otherwise it well be in Celsius degrees.

Nota : ce menu est partagé en 8 sections pour les entrées analogiques AIN1...AIN8 P16.n.01 = Spécifie le type de capteur relié à l’entrée analogique. Selon le type sélectionné, le capteur devra être relié à la borne appropriée. Voir le manuel du module d’entrée. P16.n.02 et P16.n.03 = Définissent la valeur à afficher quand le signal du capteur est au minimum, c’est-à-dire au début de la plage définie par le type (0mA, 0V, -5V etc.). Quand le capteur est du type PT100, ces paramètres définissent une constante qui est ajoutée à la mesure de température, dans l’unité de mesure définie par P16.n.07. Cette caractéristique peut être utilisée pour compenser les erreurs de lectures dues à la longueur des câbles. P16.n.04 et P16.n.05 = Définissent la valeur à afficher quand le signal du capteur est au maximum, c’est-à-dire au fond de l’échelle définie par le type (20mA, 10V, +5V etc.). Ces paramètres ne sont pas utilisés quand le capteur est du type PT100. P16.n.06 = Description de la mesure liée à l’entrée analogique. Texte libre de 16 caractères. P16.n.07 = Unité de mesure. Texte libre de 16 caractères. Si on utilise un capteur de type PT100 et que cette description est égale à °F, alors la température mesurée sera convertie en degrés Fahrenheit, sinon elle sera exprimée en degré Celsius.

Nota: Este menú se subdivide en 8 secciones, para las entradas analógicas AIN1…AIN8. P16.n.01 = Especifica el tipo de sensor conectado a la entrada analógica. Según el tipo de sensor seleccionado, éste deberá conectarse al borne correspondiente. Véase Manual Módulo de entrada. P16.n.02 y P16.n.03 = Definen el valor a visualizar cuando la señal del sensor es la mínima del alcance definido para ese tipo (0mA, 4mA, 0V,

-5V, etc.). Cuando el sensore es del tipo PT100, estos parámetros definen una constante que se suma al valor de temperatura en la unidad de medida establecida en P16.n.07. Esta característica puede ser útil para compensar errores de lectura causados por la longitud de los cables. P16.n.04 y P16.n.05 = Definen el valor a visualizar cuando la señal del sensor es la máxima, o sea la de fondo de escala del alcance definido para ese tipo (20mA, 10V, -5V, etc.). Estos parámetros no se utilizan cuando el sensor es del tipo PT100. P16.n.06 = Descripción de la medida relacionada a la entrada analógica. Texto libre de 16 caracteres. P16.n.07 = Unidad de medida. Texto libre de 6 caracteres. Si se utiliza un sensor del tipo PT100 y esta descripción corresponde a ºF la temperatura medida se convertirá en grados Fahrenheit, de lo contrario estará en grados centígrados.

Page 32

M17 - USCITE ANALOGICHE / ANALOG OUTPUTS / SORTIES ANALOGIQUES / SALIDAS ANALÓGICAS Default Range P17.n.01 Tipo di uscita OFF OFF

Output type 0..20mA Type de sortie 4….20mA Tipo de salida 0…10V

-5V…+5V

P17.n.02 Misura di riferimento OFF OFF- (misure)

Reference measure OFF- (measures) Mesure de référence OFF- (mesures) Medida de referencia OFF- (medidas)

P17.n.03 Valore inizio scala 0 -9999 - +9999

Start of scale value

I272 I GB F E 07 11 31100125

Valeur début d’échelle Valor inicial de escala

P17.n.04 Moltiplicatore x1 /100 – x10k

Multiplier Multiplicateur Multiplicador

P17.n.05 Valore fondo scala 0 -9999 - +9999

Full scale value Valeur fond d’échelle Valor de fondo de escala

P17.n.06 Moltiplicatore x1 /100 – x10k

Multiplier Multiplicateur Multiplicador

Nota: questo menu è diviso in 8 sezioni, per le uscite analogiche AOU1…AOU8 P17.n.01 = Specifica il tipo di segnale analogico in uscita. A seconda del tipo selezionato, il collegamento dovrà essere effettuato sul morsetto opportuno. Vedere manuale modulo di uscita. P17.n.02 = Grandezza elettrica da cui dipende il valore dell’uscita analogica. P17.n.03 e P17.n.04 = Definiscono il valore della grandezza elettrica che corrisponde ad un valore in uscita al minimo del range (0ma, 4mA, 0V, 5V ecc). P17.n.05 e P17.n.06 = Definiscono il valore della grandezza elettrica che corrisponde al massimo del range (20ma,10V, +5V, ecc).

Note: this menu is divided into 8 sections, for analog outputs AOU1...AOU8 P17.n.01 = Defines the type of the analog sensor connected to analog input. Depending on the selection, the sensor must be wired to proper terminals. See expansion module manual. P17.n.02 = Electrical parameter that controls the value of the analog output. P17.n.03 and P17.n.04 = Define the value of the electrical parameter that corresponds to an output to the minimum of the range (0mA, 0V, 5V, etc.). P17.n.05 and P17.n.06 = Define the value of the electrical parameter that corresponds to an output equal to the maximum of the range (20mA, 10V, +5V, etc.).

Nota : ce menu est partagé en 8 sections pour les sorties analogiques AOU1...AOU8 P17.n.01 = Spécifie le type de signal analogique en sortie. Selon le type sélectionné, la connexion devra être effectuée sur la borne appropriée. Voir le manuel du module de sortie. P17.n.02 = Grandeur électrique dont dépend la valeur de la sortie analogique. P17.n.03 et P17.n.04 = Définissent la valeur de la grandeur électrique qui correspond à une valeur de sortie au minimum de la plage (0mA, 0V, -5V, etc.). P17.n.05 et P17.n.06 = Définissent la valeur de la grandeur électrique qui correspond au maximum de la plage (20mA, 10V, +5V, etc.).

Nota: Este menú se subdivide en 8 secciones, para las salidas analógicas AOU1…AOU8. P17.n.01 = Especifica el tipo de señal analógica de salida. Según el tipo seleccionado, la conexión deberá efectuarse en el borne correspondiente. Véase Manual Módulo de salida. P17.n.02 = Parámetro eléctrico asociado al valor de la salida analógica. P17.n.03 y P17.n.04 = Definen el valor del parámetro eléctrico que corresponde a un valor de salida mínimo del alcance (0mA, 4mA, 0V, -5V, etc.). P17.n.05 y P17.n.06 = Definen el valor del parámetro eléctrico que corresponde al máximo del alcance (20mA, 10V, +5V, etc).

Page 33

MENU COMANDI – Il menu comandi permette di eseguire

operazioni saltuarie quali azzeramenti di misure, contatori, allarmi, ecc.

– Se è stata immessa la password per accesso

avanzato, allora tramite il menu comandi è anche possibile effettuare delle operazioni automatiche utili ai fini della configurazione dello strumento.

– Nella seguente tabella sono riportate le

funzioni disponibili con il menu comandi,

COMMANDS MENU – The commands menu allows executing some

occasional operations like reading peaks resetting, counters clearing, alarm reset, etc.

– If the Advanced level password has been

entered, then the commands menu allows executing the automatic operations useful for the device configuration.

– The following table lists the functions

available in the commands menu, divided by the access level required.

MENU COMMANDES – Le menu Commandes permet d’exécuter des

opérations occasionnelles (remise à zéro des mesures, compteurs, alarmes, etc.).

– Si vous avez saisi le mot de passe pour

l’accès avancé, vous pouvez à l’aide du menu Commandes effectuer des opérations automatiques utiles pour configurer l’appareil.

– Le tableau suivant montre les fonctions

disponibles dans le menu Commandes,

partagées selon le niveau d’accès nécessaire. divise a seconda del livello di accesso necessario.

Cod. COMANDO LIVELLO ACCESSO DESCRIZIONE

I272 I GB F E 07 11 31100125

Code COMMAND ACCESS LEVEL DESCRIPTION Code COMMANDE NIVEAU ACCES DESCRIPTION Cód. MANDO NIVEL ACCESO DESCRIPCIÓN

Utente Avanzato User Advanced Utilisateur Avancé Usuario Avanzado

C.01 RESET HI-LO llAzzera i valori di picco HI e LO di tutte le misure

RESET HI-LO Reset of HI and LO peaks of all readings RAZ HI-LO Remet à zéro les valeurs de crête HI et LO de toutes les mesures RESET HI-LO Pone a cero los valores de pico HI y LO de todos los parámetros

C.02 AZZERAMENTO MAX DEMAND llAzzera i valori Max demand di tutte le misure

MAX DEMAND RESET Reset of Max Demand of all readings RAZ MAX DEMAND Remet à zéro les valeurs Demande maximum de toutes les mesures PUESTA A CERO MÁX DEMAND Pone a cero los valores Max demand de todos los parámetros

C.03 AZZERAMENTO ENERGIE PARZIALI llAzzeramento dei contatori di energia parziali

PARTIAL ENERGY METER RESET Clears partial Energy meters RAZ ENERGIE VALEURS PARTIELLES Remet à zéro les compteurs d’énergie partielle PUESTA A CERO ENERGÍAS PARCIALES Pone a cero los contadores de energía parciales.

C.04 AZZERAMENTO CONTAORE PARZIALI llAzzeramento dei contaore parziali

PARTIAL HOUR COUNTERS RESET Clears partial hour counters RAZ COMPTEURS HORAIRES PARTIELS Remet à zéro les compteurs d’heures partiels PUESTA A CERO CUENTAHORAS PARCIALES Pone a cero los cuentahoras parciales

C.05 AZZERAMENTO CONTATORI llAzzeramento contatori

RESET COUNTERS Clears counters RAZ COMPTEURS Remet à zéro les compteurs PUESTA A CERO CONTADORES Pone a cero los contadores

C.06 AZZERAMENTO TARIFFE llAzzeramento contatori tariffe

RESET TARIFFS Clears tariff Energy meters RAZ TARIFS Remet à zéro les compteurs de tarifs PUESTA A CERO TARIFAS Pone a cero los contadores tarifas

C.07 AZZERAMENTO ALLARMI llAzzeramento allarmi con memoria

RESET ALARMS Clears alarms with latch RAZ ALARMES Réarme les alarmes avec mémoire BORRADO ALARMAS Borra las alarmas con memoria

C.08 AZZERAMENTO LIMITI llAzzeramento soglie limite con memoria

RESET LIMITS Clears limit thresholds with latch RAZ LIMITES Remet à zéro les seuils limite avec mémoire PUESTA A CERO LÍMITES Puesta a cero valores de umbral con memoria

C.11 AZZERAMENTO ENERGIE TOTALI l Azzeramento dei contatori di energia totali,parziali e tariffe

TOTAL ENERGY METER RESET Clears total, partial and tariffs energy meters RAZ ENERGIE VALEURS TOTALAUX Remet à zéro les compteurs d’énergie totaux, partiels, tarifs PUESTA A CERO ENERGÍAS TOTALES Pone a cero los contadores de energía totales, parciales y tarifas.

C.12 AZZERAMENTO CONTAORE TOTALI l Azzeramento dei contaore totali

TOTAL HOUR COUNTERS RESET Clears total hour counters RAZ COMPTEURS HORAIRES TOTAUX Remet à zéro les compteurs d’heures totaux PUESTA A CERO CUENTAHORAS TOTALES Pone a cero los cuentahoras totales

C.13 PARAMETRI A DEFAULT l Ripristina tutte le impostazioni ai valori di default di fabbrica

PARAMETERS TO DEFAULT All set-up parameters are resetted to factory default value PARAMETRES DE DEFAUT Rétablit tous les paramètres sur les valeurs par défaut PARÁMETROS PREDEFINIDOS Restablece los valores predefinidos de fábrica para todos los parámetros

C.14 BACKUP PARAMETRI l Salva una copia di sicurezza (backup) delle impostazioni

PARAMETERS BACKUP Saves a backup copy of all set-up parameters PARAMETRES DE SECOURS Enregistre une copie de sauvegarde des paramètres COPIA SEGURIDAD PARÁMETROS Guarda una copia de seguridad (backup) de las configuraciones

C.15 RIPRISTINO PARAMETRI l Ricarica le impostazioni dalla copia di sicurezza

PARAMETERS RESTORE Restores the set-up parameters to backup values REARMEMENT PARAMETRES Prend les paramétrages dans la copie de sauvegarde RESTABLECIMIENTO PARÁMETROS Recarga las configuraciones de la copia de seguridad

C.16 TEST COLLEGAMENTO l

Esegue il test per verificare la correttezza del collegamento del DMG. Vedere capitolo Test collegamento

WIRING TEST Carries out the wiring test in order to check proper wiring of the DMG. See wiring test chapter. TEST DE CONNEXION Exécute l’essai pour vérifier que le DMG est relié correctement. Voir le chapitre Test de connexion. TEST CONEXIÓN Realiza la prueba para verificar que la conexión del DMG sea correcta. Véase capítulo Test conexión

– Una volta selezionato il comando desiderato,

premere per eseguirlo. Lo strumento chiederà una conferma. Premendo nuovamente il comando verrà eseguito.

– Per annullare l’esecuzione di un comando

selezionato premere MENU.

– Per abbandonare il menu comandi premere

MENU.

– Once the required command has been

selected, press to execute it. The device will prompt for a confirmation. Pressing again, the command will be executed.

– To cancel the command execution press

MENU.

– To quit command menu press MENU.

– Après avoir sélectionné la commande voulue,

enfoncez pour l’exécuter. L’appareil

demandera une confirmation. Enfoncez de

nouveau , la commande sera exécutée.

– Pour annuler l’exécution d’une commande

sélectionnée, enfoncez MENU.

– Pour quitter le menu Commandes, enfoncez

MENU.

MENÚ MANDOS – El menú de mandos permite efectuar

operaciones ocasionales como la puesta a cero de parámetros, contadores, alarmas, etc.

– Si se cuenta con la contraseña para el nivel

avanzado, mediante el menú de mandos también es posible efectuar algunas operaciones automáticas que sirven para configurar el instrumento.

– En la tabla que sigue se indican las funciones

disponibles en el menú de mandos, subdivididas en base al nivel de acceso necesario.

– Una vez seleccionado el mando deseado,

pulsar para ejecutarlo. El instrumento solicitará una confirmación. Al pulsar nuevamente se ejecutará el mando.

– Para anular la ejecución de un mando

seleccionado, pulsar el botón MENÚ.

– Para salir del menú mandos, pulsar MENÚ.

Page 34

TEST DI COLLEGAMENTO – Il test di collegamento consente di verificare

se l’installazione del multimetro è stata effettuata correttamente.

– Per poter eseguire il test, il multimetro deve

essere inserito in un impianto attivo con le seguenti condizioni:

•

sistema trifase con presenza di tutte le fasi (V > 50VAC L-N)

•

corrente minima circolante su ciascuna fase> 1% del fondo scala del TA impostato

•

verso positivo delle energie (cioè in un comune impianto dove il carico induttivo assorbe energia dalla fornitura)

– Per lanciare l’esecuzione del test, entrare nel

I272 I GB F E 07 11 31100125

menu comandi e selezionare il comando appropriato secondo le istruzioni del capitolo Menu comandi.

– Il test consente di verificare i seguenti punti:

•

lettura delle tre tensioni

•

sequenza delle fasi

•

sbilanciamento delle tensioni

•

inversione della polarità di uno o più TA

•

scambio delle fasi fra tensioni/correnti

– Se il test non viene superato, il display

visualizza la ragione dell’errore.

– Se il test viene superato, la condizione viene

memorizzata nella memoria non volatile ed un messaggio che attesta l’esito positivo viene visualizzato nella pagina informazioni.

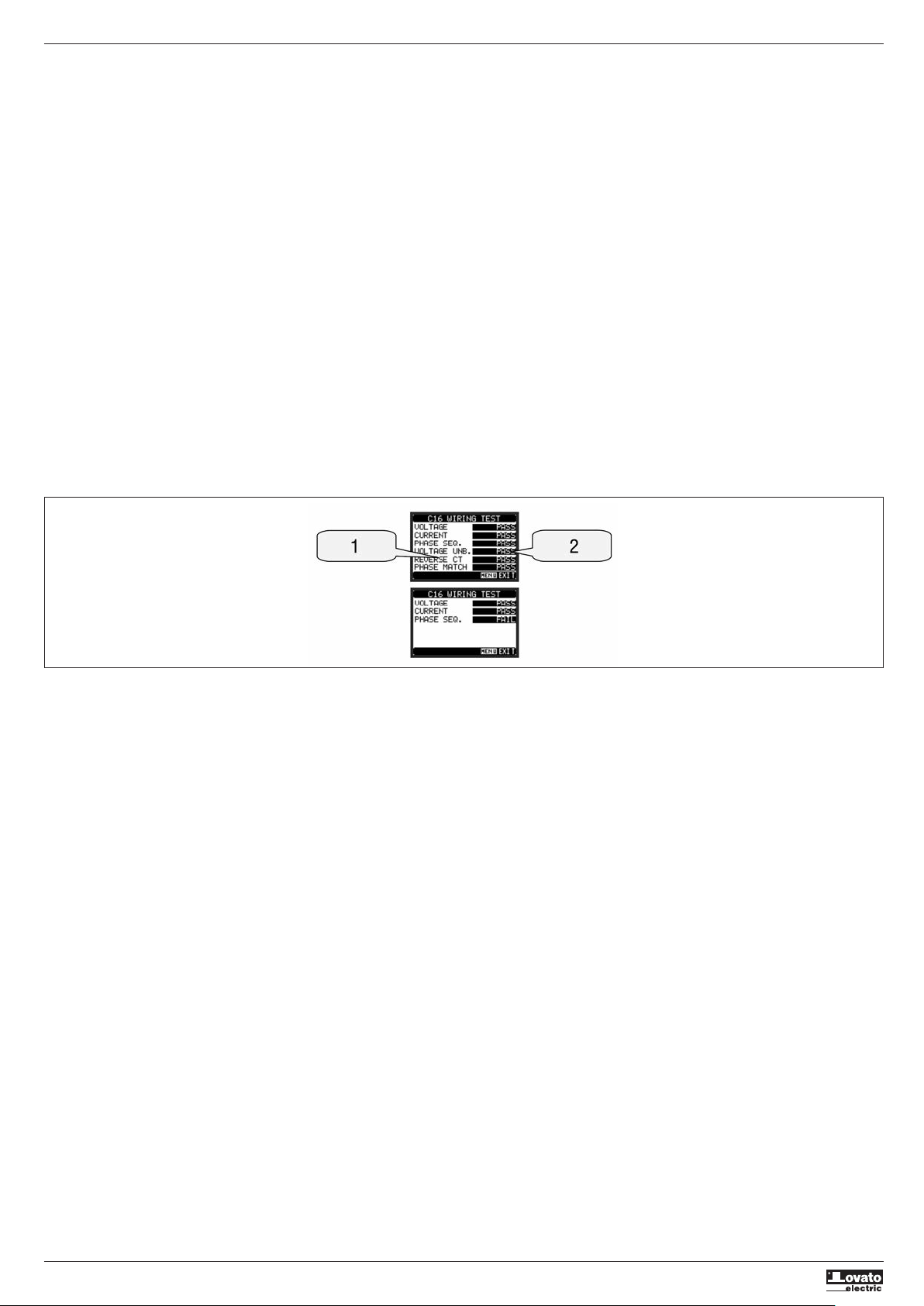

1 - Sequenza dei controlli

Test sequence Séquence des contrôles Secuencia de los controles

WIRING TEST – The wiring test allows to verify if the

connection of the DMG device has been executed properly.

– To be able to execute the test, the device must

be connected to an active plant, with the following conditions:

•

three-phase system with all phases presence (V > 50VAC PH-N)

•

current flowing in each phase > 1% of the CT primary.

•

positive flow of energies (that is a normal plant where the inductive load draws power from the supplier).

– To launch test execution, enter command

menu and select the required command per commands menu instructions.

– The test allows to verify the following points:

•

reading of the three phases

•

phase sequence

•

voltage imbalance

•

reverse polarity of each CT

•

mismatch between voltage and current phases.

– If the test does not succeed, the display

shows the reason of the failure.

– If instead the test succeeds, then the

condition is stored in the non-volatile memory, and a message that states the test successfully completed is shown in the information page.

TEST DE CONNEXION – Le test de connexion permet de vérifier si

l’installation du multimètre a été effectuée

correctement.

– Pour pouvoir exécuter le test, le multimètre

doit être inséré dans une installation active

avec les conditions suivantes :

•

système triphasé, présence de toutes les phases (V > 50VAC L-N)

•

courant minimum circulant sur chaque phase > 1% du fond d’échelle du TI défini

•

sens positif des énergies (à savoir dans une installation courante où la charge inductive absorbe l’énergie de la fourniture).

– Pour lancer l’exécution du test, entrez dans le

menu Commandes et sélectionnez la

commande appropriée selon les instructions

du chapitre Menu Commandes.

– Le test permet de vérifier les points suivants :

•

lecture des trois tensions

•

ordre des phases

•

déséquilibrage des tensions

•

inversion des polarités d’une ou plusieurs TI

•

échange des phases entre tensions/courants.

– Si le test donne un résultat négatif, l’afficheur

montre la raison de l’erreur.

– Si le test est mené à bien, la condition est

enregistrée dans la mémoire rémanente et un

message attestant le résultat positif apparaît

dans la page des informations.

TEST DE CONEXIÓN – El test de conexión permite comprobar si la

instalación del multímetro ha sido efectuada correctamente.

– Para poder efectuar el test, el multímetro tiene

que colocarse en una instalación activa con las siguientes condiciones:

•

sistema trifásico con todas las fases presentes (V > 50VAC L-N)

•

corriente mínima circulante en cada fase > 1% del fondo de escala del TC configurado

•

sentido positivo de las energías (es decir una instalación común donde la carga inductiva absorbe energía de la red de suministro)

– Para iniciar la ejecución del test, acceder al

menú de mandos y seleccionar el mando apropiado en base a las instrucciones del capítulo menú de mandos.

– El test permite verificar las siguientes

condiciones:

•

lectura de las tres tensiones

•

secuencia de las fases

•

desequilibrio de las tensiones

•

inversión de polaridad de uno o varios TC

•

intercambio de fases entre tensiones/corrientes

– Si no se supera el test, en pantalla se visualiza

la causa del error.

– Si en cambio se supera el test, la condición se

guarda en la memoria no volátil y se presenta un mensaje de resultado positivo en la página Información.

2 - Esito del test

Test result Résultat de l’essai Resultado del test

Page 35

CARATTERISTICHE TECNICHE

Alimentazione ausiliaria

Tensione nominale Us ∂ 100 - 440V

Limiti di funzionamento 90 - 484V

Frequenza 45 - 66Hz Potenza assorbita/dissipata 3,9VA 3,4W max Tempo di immunità alla microinterruzione ≥50ms

Alimentazione ausiliaria versione D048

I272 I GB F E 07 11 31100125

Tensione nominale Us 12 - 48V Limiti di funzionamento 9 - 70V Assorbimento massimo 160mA con Us 12V

Potenza assorbita/dissipata 2,5W Tempo di immunità alla microinterruzione ≤10ms con Us 12V

(tipico) ≤30ms con Us 24V

Ingressi voltmetrici

Tipo di ingresso Trifase + neutro Tensione nominale Ue max 690V Dati d’impiego UL 600V Campo di misura 20 - 830V

Campo di frequenza 45 - 66Hz Tipo di misura Vero valore efficace (TRMS) Modalità di collegamento Linea monofase, bifase, trifase con o senza neutro e

Ingressi amperometrici

Corrente nominale Ie 1A Campo di misura per scala 5A: 0,010 - 6A

Tipo di ingresso Shunt alimentati mediante trasformatore di corrente

Tipo di misura Valore efficace (RMS) Limite termico permanente +20% Ie Limite termico di breve durata 50A per 1 secondo Autoconsumo (per fase) ≤ 0,6W

Accuratezza

Condizioni di misura Temperatura +23°C ±2°C

Tensione di fase ± 0,2% (50…480V~) ±0,5 digit Tensione concatenata ± 0,2% (80…830V~) ±0,5 digit Corrente ± 0,2% (0,1…1,2In) ±0,5 digit Energia attiva Classe 0.5S (IEC/EN 62053-22) Energia reattiva Classe 2 (IEC/EN 62053-23)

Errori addizionali

Temperatura 0,03%/°K per V, A, W

110 - 250V

93,5 - 300V

80mA con Us 24V 50mA con Us 48V

≤110ms con Us 48V

fase-fase 400V~fase-neutro

fase-fase 347V~fase-neutro

fase-fase

10 - 480V

trifase bilanciato

fase-neutro

o 5A

per scala 1A: 0,010 – 1,2A

esterno (bassa tensione) 5A max.

Condizioni ambientali

Temperatura d’impiego -20...+60°C Temperatura di stoccaggio -30...+80°C Umidità relativa <80% (IEC/EN 60068-2-70) Inquinamento ambiente massimo Grado 2 Categoria di misura III Categoria dì sovratensione 3 Altitudine ≤2000m Sequenza climatica Z/ABDM (IEC/EN 60068-2-61) Resistenza agli urti 15g (IEC/EN 60068-2-27) Resistenza alle vibrazioni 0,7g (IEC/EN 60068-2-6)

Tensione di isolamento

Tensione nominale d’isolamento Ui 690V~ Tensione nomi. di tenuta a impulso Uimp 9,5kV Tensione di tenuta a frequenza d’esercizio 5,2kV

Connessioni circuito alimentazione/misura tensioni

Tipo di morsetti A vite (estraibili) N° morsetti 4 per controllo tensione

Sezione conduttori (min...max) 0,2...2,5 mm Coppia di serraggio mors. 0,5 Nm (4,5 lbin)

Connessioni circuito misura correnti

Tipo di morsetti A vite (fissi) N° morsetti 6 per connessioni TA esterni Sezione conduttori (min...max) 0,2...4 mm Coppia di serraggio mors. 0,8 Nm (7 lbin)

Contenitore

Materiale Poliammide RAL 7035 Esecuzione Da incasso secondo IEC61554 Grado di protezione IP54 frontale

Peso 480g

Omologazioni e conformità

Omologazioni cULus UL « Marking » Use 60°C/75°C copper (Cu) conductor only

Circuito alimentazione/misura tensioni AWG Range: 24 - 12 AWG stranded or solid

Circuito misura correnti AWG Range: 26 - 10 AWG stranded or solid

Conformità a norme IEC/EN 61010-1, IEC/EN 61000-6-2, IEC/ EN 61000-6-3,

Alimentazione ausiliaria prelevata da un sistema con tensione fase-neutro ≤300V.

∂

2 per alimentazione

IP20 contenitore e morsetti

Field Wiring Terminals Tightening Torque: 4.5lb.in

Field Wiring Terminals Tightening Torque: 7lb.in “For use on a flat surface of a Type 1 Enclosure”

UL508, CSA C22.2-N°14

(24...12 AWG)

(26...10 AWG)

Page 36

TECHNICAL CHARACTERISTICS

Auxiliary supply

Rated voltage Us ∂ 100 - 440V

Operating voltage range 90 - 484V

Frequency 45 - 66Hz Power consumption/dissipation 3.9VA 3.4W max Immunity time for microbreakings ≥50ms

D048 version auxiliary supply

I272 I GB F E 07 11 31100125

Rated voltage Us 12 - 48V Operating voltage range 9 - 70V Max consimption 160mA with Us 12V

Power consumption/dissipation 2.5W Immunity time for microbreakings ≤10ms with Us 12V

(typical) ≤30ms with Us 24V

Voltage inputs

Type of input Three phase + neutral Maximum rated voltage Ue 690V UL rating 600V Measurement range 20 - 830V

Frequency range 45 - 66Hz Method of measuring True RMS value Method of connection Single-phase, two-phase, three-phase with or

Current inputs

Rated current Ie 1A Measuring range for 5A scale: 0.010 - 6A

Type of input Shunt supplied by an external current transformer

Measuring method True RMS value Overload capacity +20% Ie Overload peak 50A for 1 second Burden (per phase) ≤ 0.6W

Accuracy

Measuring conditions Temperature +23°C ±2°C

Voltage (phase to neutral) ± 0.2% (50…480V~) ±0.5 digit Voltage (phase to phase) ± 0.2% (80…830V~) ±0.5 digit Current ± 0.2% (0.1…1.2In) ±0.5 digit Active energy Class 0.5S (IEC/EN 62053-22) Reactive energy Class 2 (IEC/EN 62053-23)

Additional errors

Temperature 0.03%/°K per V, A, W

110 - 250V

93,5 - 300V

80mA with Us 24V 50mA with Us 48V

≤110ms with Us 48V

phase-phase 400V~L-N

phase-phase 347V~L-N

L-L

10 - 480V

without neutral or balanced three-phase system.

L-N

or 5A

for 1A scale: 0.010 – 1.2A

(low voltage). Max. 5A

Ambient conditions

Operating temperature -20...+60°C Storage temperature -30...+80°C Relative humidity <80% (IEC/EN 60068-2-70) Maximum pollution degree Degree 2 Measurement category III Overvoltage category 3 Altitude ≤2000m Climatic sequence Z/ABDM (IEC/EN 60068-2-61) Shock resistance 15g (IEC/EN 60068-2-27) Vibration resistance 0.7g (IEC/EN 60068-2-6)

Insulation voltage

Rated insulation voltage Ui 690V Rated impulse withstand voltage Uimp 9.5kV Power frequency withstand voltage 5,2kV

Auxiliary supply and voltage input connections

Type of terminal Screw (removable) Number of terminals 4 for voltage inputs

Conductor cross section (min… max) 0.2…2.5 mm² (24...12 AWG) Tightening torque 0.5 Nm (4.5 lbin)

Current Input connections

Type of terminal Screw (fixed) Number of terminals 6 for external CT connection Conductor cross section (min… max) 0.2…4 mm² (26...10 AWG) Tightening torque 0.8 Nm (7 lbin)

Housing

Material Polyamide RAL7035 Version Flush mount per IEC 61554 Degree of protection IP54 on front

Weight 480g

Certifications and compliance

Certifications cULus UL « Marking » Use 60°C/75°C copper (Cu) conductor only

Auxiliary supply and voltage input AWG Range: 24 - 12 AWG stranded or solid

Current Input AWG Range: 26 - 10 AWG stranded or solid

Reference standards IEC/EN 61010-1, IEC/EN 61000-6-2, IEC/ EN 61000-6-3,

Auxiliary supply connected to a line with a phase-neutral voltage ≤300V.

∂

2 for Aux supply

IP20 housing and terminals

Field Wiring Terminals Tightening Torque: 4.5lb.in

Field Wiring Terminals Tightening Torque: 7lb.in “For use on a flat surface of a Type 1 Enclosure”

UL508, CSA C22.2-N°14

Page 37

CARACTERISTIQUES TECHNIQUES

Alimentation auxiliaire

Tension assignée Us ∂ 100 - 440V

Limites de fonctionnement 90 - 484V

Fréquence 45 - 66Hz Puissance absorbée/dissipée 3,9VA 3,4W max Temps d’immunité à la micro-interruption ≥50ms

Alimentation auxiliaire version D048

I272 I GB F E 07 11 31100125

Tension assignée Us 12 - 48V Limites de fonctionnement 9 - 70V Absorption maximum 160mA avec Us 12V

Puissance absorbée/dissipée 2,5W Temps d’immunité à la micro-interruption ≤10ms avec Us 12V

(typique) ≤30ms avec Us 24V

Entrées de tension

Type d’entrée Triphasé + neutre Tension assignée Ue max 690V Catégorie d’emploi selon UL 600V Plage de mesure 20 - 830V

Plage de fréquence 45 - 66Hz Type de mesure Valeur efficace vraie RMS Modalité de connexion Ligne monophasée, biphasée, triphasée avec

Entrées ampérométriques

Courant assigné Ie 1A Plage de mesure pour échelle 5A: 0,010 - 6A

Type d’entrée Shunt alimentés par un transformateur de courant

Type de mesure Valeur efficace vraie RMS Limite thermique permanente +20% Ie Limite thermique de brève durée 50A pendant 1 seconde Auto-consommation (pour phase) ≤ 0,6W

Précision

Conditions de mesure Température +23°C ±2°C

Tension phase-neutre ± 0,2% (50…480V~) ±0,5 digit Tension entre phase ± 0,2% (80…830V~) ±0,5 digit Courant ± 0,2% (0,1…1,2In) ±0,5 digit Energie active Classe 0,5S (IEC/EN 62053-22) Energie réactive Classe 2 (IEC/EN 62053-23)

Erreurs additionnelles

Température 0,03%/°K pour V, A, W

110 - 250V

93,5 - 300V

80mA avec Us 24V 50mA avec Us 48V

≤110ms avec Us 48V

phase-phase 400V~ph-n

phase-phase 347V~ph-n

ph-ph

10 - 480V

ou sans neutre et triphasée équilibrée

ph-n

ou 5A

pour échelle 1A: 0,010 – 1,2A

externe (basse tension). 5A max.

Conditions ambiantes

Température de service -20...+60°C Température de stockage -30...+80°C Humidité relative <80% (IEC/EN 60068-2-70) Pollution max milieu Degré 2 Catégorie de mesure III Catégorie de surtension 3 Hauteur ≤2000m Séquence climatique Z/ABDM (IEC/EN 60068-2-61) Résistance aux chocs 15g (IEC/EN 60068-2-27) Résistance aux vibrations 0,7g (IEC/EN 60068-2-6)

Tension d’isolation

Tension assignée d’isolation Ui 690V Tension assignée de tenue aux chocs Uimp 9,5kV Tension de tenue à fréquence de service 5,2kV

Connexions circuit alimentation/mesure tensions

Type de bornes A vis (extractibles) Nombre de bornes 4 pour contrôle tension

Section conducteurs (min… max) 0,2…2,5 mm² (24...12 AWG) Couple de serrage bornes 0,5 Nm (4,5 lbin)

Connexions circuit mesure courants

Type de bornes A vis (fixes) Nombre de bornes 6 pour connexion TI externes Section conducteurs (min… max) 0,2…4 mm² (26...10 AWG) Couple de serrage bornes 0,8 Nm (7 lbin)

Boîtier

Matière Polyamide RAL7035 Version A encastrer selon IEC 61554 Degré de protection IP54 frontal

Poids 480g

Certifications et conformité

Certifications cULus UL Marking Use 60°C/75°C copper (Cu) conductor only

Circuit alimentation/mesure tensions AWG Range: 24 - 12 AWG stranded or solid

Circuit mesure courants AWG Range: 26 - 10 AWG stranded or solid

Normes de référence IEC/EN 61010-1, IEC/EN 61000-6-2, IEC/ EN 61000-6-3,

Alimentation auxiliaire prélevée par un système à tension phase-neutre ≤300V.

∂

2 pour alimentation

IP20 boîtier et bornes

Field Wiring Terminals Tightening Torque: 4.5lb.in

Field Wiring Terminals Tightening Torque: 7lb.in “For use on a flat surface of a Type 1 Enclosure”

UL508, CSA C22.2-N°14

Page 38

CARACTERÍSTICAS TÉCNICAS

Alimentación auxiliar

Tensión nominal Us ∂ 100 - 440V

Límites de funcionamiento 90 - 484V

Frecuencia 45 - 66Hz Potencia absorbida/disipada 3,9VA 3,4W max Tiempo de inmunidad a la microinterrupción ≥50ms

Alimentación auxiliar versión D048

I272 I GB F E 07 11 31100125

Tensión nominal Us 12 - 48V Límites de funcionamiento 9 - 70V Absorción máxima 160mA con Us 12V

Potencia absorbida/disipada 2,5W Tiempo de inmunidad a la microinterrupción ≤10ms con Us 12V

(típico) ≤30ms con Us 24V

Entradas de tensión

Tipo de entrada Trifásica + neutro Tensión nominal Ue max 690V Datos de funcionamiento UL 600V Campo de medición 20 - 830V

Campo de frecuencia 45 - 66Hz Tipo de medición Verdadero valor eficaz (TRMS) Modo de conexión Línea monofásica, bifásica, trifásica con o sin neutro y

Entradas de corriente

Corriente nominal Ie 1A Campo de medición para escala 5A: 0,010 - 6A

Tipo de entrada Shunts alimentados con transformador de corriente

Tipo de medición Valor eficaz (RMS) Límite térmico permanente +20% Ie Límite térmico de corta duración 50A por 1 segundo Autoconsumo (por fase) ≤ 0,6W

Precisión

Condiciones de medición Temperatura +23°C ±2°C

Tensión de fase ± 0,2% (50…480V~) ±0,5 digit Tensión compuesta ± 0,2% (80…830V~) ±0,5 digit Corriente ± 0,2% (0,1…1,2In) ±0,5 digit Energía activa Clase 0,5S (IEC/EN 62053-22) Energía reactiva Clase 2 (IEC/EN 62053-23)

Errores adicionales

Temperatura 0,03%/°K per V, A, W

110 - 250V

93,5 - 300V

80mA con Us 24V 50mA con Us 48V

≤110ms con Us 48V

fase-fase 400V~fase-neutro

fase-fase 347V~fase-neutro

fase-fase

10 - 480V

trifásica equilibrada

fase-neutro

o 5A

para escala 1A: 0,010 – 1,2A

periférico (baja tensión) 5A máx.

Condiciones ambientales

Temperatura de funcionamiento -20...+60°C Temperatura de almacenamiento -30...+80°C Humedad relativa <80% (IEC/EN 60068-2-70) Contaminación ambiental máxima Grado 2 Categoría de medición III Categoría de sobretensión 3 Altitud ≤2000m Secuencia climática Z/ABDM (IEC/EN 60068-2-61) Resistencia a los golpes 15g (IEC/EN 60068-2-27) Resistencia a las vibraciones 0,7g (IEC/EN 60068-2-6)

Tensión de aislamiento

Tensión nominal de aislamiento Ui 690V Tensión nominal de retención 9,5kV

por impulso Uimp Tensión de retención a frecuencia 5,2kV

de funcionamiento

Conexiones circuito alimentación/medida tensiones

Tipo de bornes De tornillo (extraíbles) N° terminales 4 para control tensión

Sección conductores (mín...máx) 0,2...2,5 mm Par de ajuste terminales 0,5 Nm (4,5 LBin)

Conexiones circuito medición corrientes

Tipo de bornes De tornillo (fijos) N° terminales 6 para conexiones TC externos Sección conductores (mín...máx) 0,2 - 4 mm Par de ajuste terminales 0,8 Nm (7 LBin)

Caja

Material Poliamida RAL 7035 Versión Empotramiento según IEC61554 Grado de protección IP54 frente

Peso 480g

Homologaciones y conformidad

Homologaciones cULus Marcado UL Use 60°C/75°C copper (Cu) conductor only

Circuito alimentación/medición tensiones AWG Range: 24 - 12 AWG stranded or solid

Circuito medición corrientes AWG Range: 26 - 10 AWG stranded or solid

Conforme a normas IEC/EN 61010-1, IEC/EN 61000-6-2, IEC/ EN 61000-6-3,

Alimentación auxiliar procedente de un sistema con tensión fase-neutro ≤300V.

∂

2 para alimentación

IP20 caja y terminales

Field Wiring Terminals Tightening Torque: 4.5lb.in

Field Wiring Terminals Tightening Torque: 7lb.in “For use on a flat surface of a Type 1 Enclosure”

UL508, CSA C22.2-N°14

(24...12 AWG)

(26...10 AWG)

Page 39

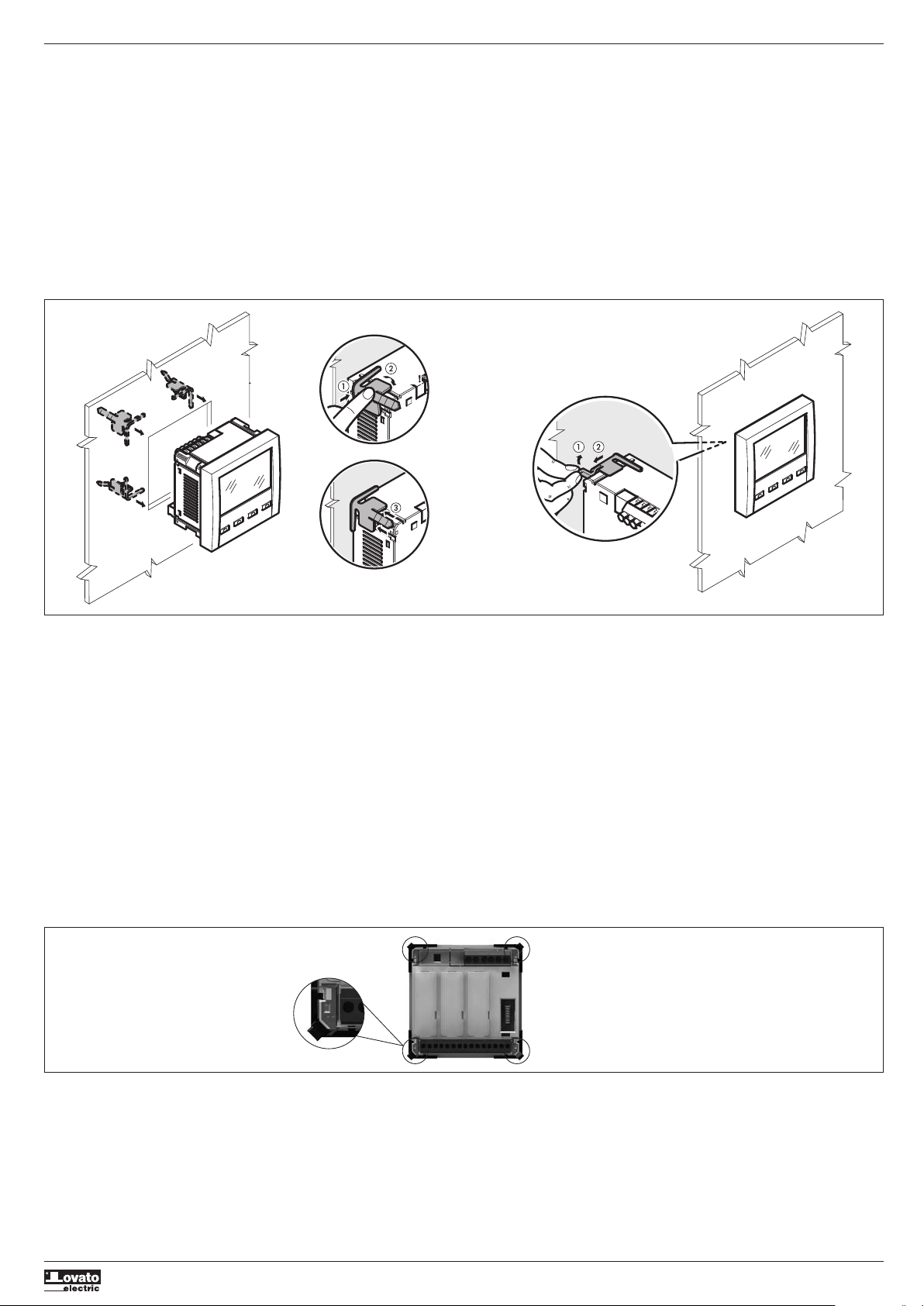

INSTALLAZIONE

TAC

– DMG800 è destinato al montaggio da incasso

secondo IEC61554.

– Inserire il multimetro nel foro del pannello,

accertandosi che la guarnizione sia posizionata correttamente fra il pannello e la cornice dello strumento.

– Dall’interno del quadro, per ciascuna delle

quattro clips di fissaggio, posizionare la clip in una delle due guide laterali, premendo successivamente sullo spigolo della clip in modo da agganciare a scatto anche la seconda guida.

– Spingere la clip in avanti facendo pressione

sulle sue pareti laterali e facendole scorrere

I272 I GB F E 07 11 31100125

sulle guide fino che le apposite alette deformabili premono al massimo possibile contro la superficie interna del pannello.

INSTALLATION – DMG800 is designed for flush-mount

installation according to IEC 61554.

– Insert the device into the panel hole, making

sure that the gasket is properly positioned between the panel and the device front frame.

– From inside the panel, for each four of the

fixing clips, position the clip in one of the two sliding guide, then press on the clip corner until the second guide snaps in.

– Push the clip forward pressing on its side and

making it slide on the guides until it presses completely on the internal surface of the panel.

INSTALLATION – Le DMG800 est destiné au montage à

encastrer selon IEC 61554.

– Insérez le multimètre dans le trou du panneau

en veillant à ce que le joint soit positionné

correctement entre le panneau et le cadre de

l’appareil.

– A l’intérieur du cadre, pour les quatre pattes

de fixation, positionnez la patte dans l’un des

deux guides latéraux puis appuyez sur l’angle

de la patte pour l’accrocher au second guide.

– Poussez la patte en avant en faisant pression

sur ses parois latérales et en les faisant

glisser sur les guides jusqu’à ce que les

ailettes déformables s’appuient bien contre la

surface interne du panneau.

INSTALACIÓN – DMG800 se instala mediante empotramiento,

de conformidad con IEC61554.

– Introducir el multímetro en el agujero del

panel, cerciorándose de que la junta quede bien colocada entre el panel y el marco del instrumento.

– Desde el interior del cuadro, colocar cada una

de las pinzas de fijación en una de las dos guías laterales, presionando luego sobre la arista de la pinza de manera que se enganche a presión también la segunda guía.

•– Empujar la pinza hacia adelante haciendo presión sobre sus paredes laterales, haciéndolas deslizar a lo largo de las guías hasta que las aletas deformables queden bien apretadas contra la superficie interna del panel.

– Ripetere l’operazione per le quattro clips. – Nel caso si renda necessario smontare

l’apparecchio, sollevare l’aletta centrale delle clips in modo da liberare il millerighe, quindi farle scorrere indietro sulle guide fino a sfilarle.

– Per i collegamenti elettrici fare riferimento agli

schemi di connessione riportati nell’apposito capitolo e alle prescrizioni riportate nella tabella delle caratteristiche tecniche.

– Una volta terminata i collegamenti elettrici, è

possibile posizionare i coprimorsetti in dotazione. Questi coprimorsetti sono sigillabili, impedendo la manomissione dello strumento e l’accesso ai morsetti di collegamento.

– Per montare i coprimorsetti inserire i ganci

nell’apposita sede ed esercitare una lieve pressione fino a che si agganciano. Attenzione all’abbinamento fra la morsettiera ed il relativo coprimorsetto.

– Il blocco si ottiene inserendo l’apposito filo e

sigillo nell’occhiello ricavato agli angoli esterni del coprimorsetto.

– Repeat the same operation for the four clips. – In case it is necessary to dismount the

multimeter, lift the central lever of the clip in order to release it, then pull backward on the guides until it slips off.

– For the electrical connection see the wiring

diagrams in the dedicated chapter and the requirements reported in the technical characteristics table.

– Once the wiring is completed, it is possible to

mount the terminal covers supplied with the instrument. These terminal covers are sealable, making impossible the tampering of the instrument and/or the access to the screw terminals.

– To install the terminal covers insert the side

hooks into their housing and apply a light pressure until they snaps in. Be aware of the match between the terminal block and the proper terminal cover.

– The locking of the terminal covers must be

done inserting the proper wire in the side loops and applying the seal.

– Répétez l’opération pour les quatre pattes. – Si vous devez démonter l’appareil, soulevez

l’ailette centrale des pattes pour les libérer, puis faites-les glisser vers l’arrière sur les guides pour les désenfiler.

– Pour les branchements électriques, reportez-

vous aux schémas de connexion du chapitre approprié et aux prescriptions figurant dans le tableau des caractéristiques techniques.

– Après avoir terminé les branchements

électriques, vous pouvez remettre en place les couvre-bornes et les sceller pour empêcher l’altération de l’appareil et l’accès aux bornes de connexion.

– Pour monter les couvre-bornes, insérez les

crochets dans le logement approprié et exercer une légère pression jusqu’à ce qu’ils s’enclenchent. Veillez à mettre le bon couvreborne sur la borne relative.

– Insérez le fil et le sceau dans le trou situé aux

angles externes du couvre-borne pour le sceller.

– Repetir la operación con las cuatro pinzas. – Si en el futuro fuera necesario desmontar el

aparato, levantar la aleta central de las pinzas de manera que se suelte el milrayas, y luego hacerlas deslizar hacia atrás hasta extraerlas por completo.

– Para efecuar las conexiones eléctricas

remitirse a los esquemas de conexión del capítulo correspondiente y a las instrucciones de la tabla de características técnicas.

– Una vez efectuadas las conexiones eléctricas

es posible colocar los cubrebornes proporcionados con el equipamiento. Estos cubrebornes pueden precintarse para impedir la adulteración del instrumento y el acceso a los terminales de conexión.

– Para colocar los cubrebornes, introducir los

ganchos en el sitio correspondiente y ejercer una ligera presión hasta que queden asegurados. Prestar atención a la combinación de la clema con el cubrebornes correspondiente.

– El bloqueo se logra introduciendo el cable y el

precinto en el anillo formado por los ángulos exteriores del cubrebornes.

Page 40

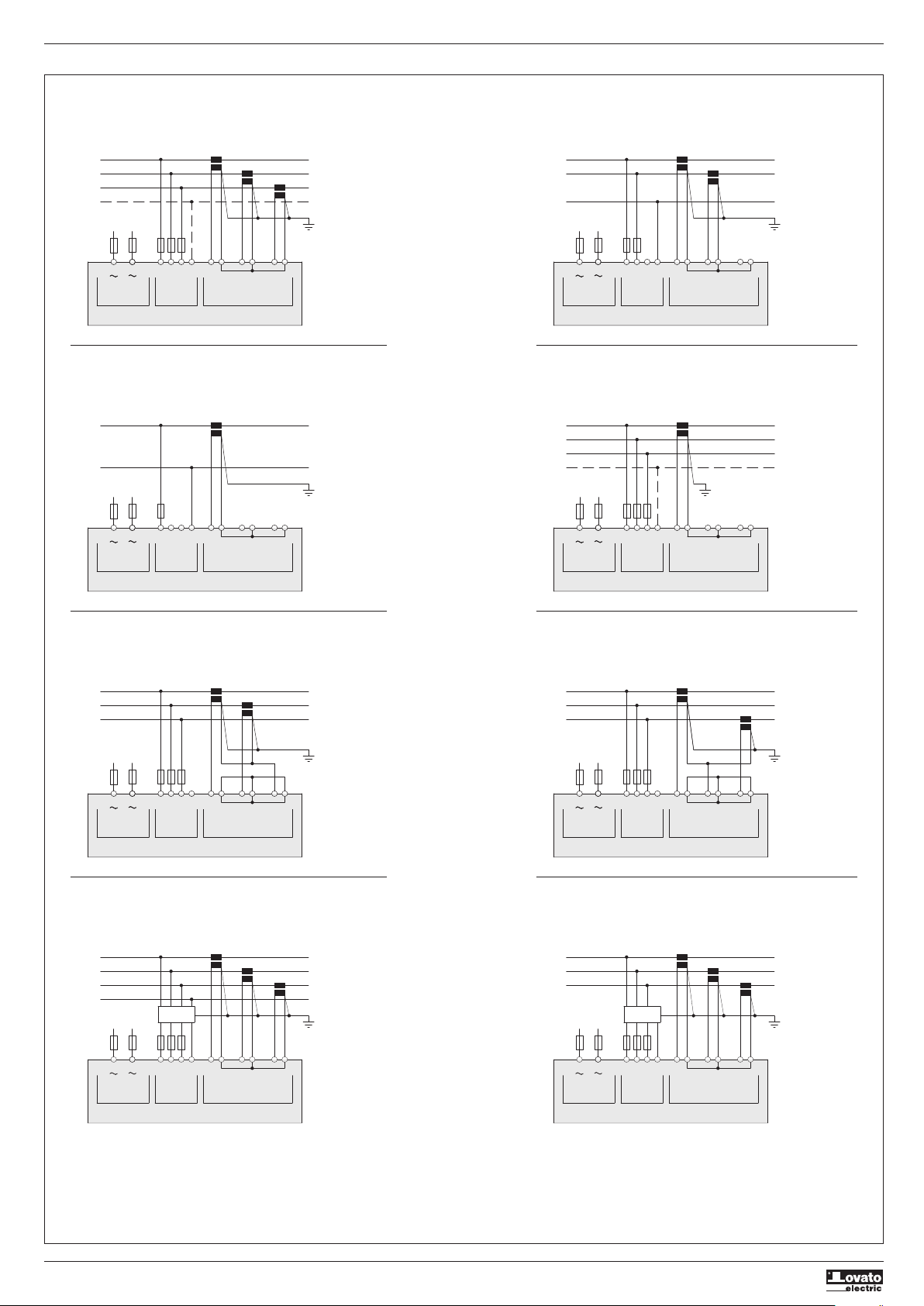

SCHEMI DI CONNESSIONE WIRING DIAGRAMS SCHEMAS DE CONNEXION ESQUEMAS DE CONEXIÓN

AUX SUPPLY

A1 I1

VOLTAGE

V1 VNV2 V3 S1

CURRENT

S1 S2 S1 S2

110...250VDC

110...440VAC

CT1

CT2

CT3

---

12...48VDC

AUX SUPPLY

VOLTAGE

V1 VNV3V2 S1

CURRENT

S1 S2I3S2S1

CT1

CT2

A1--A2

110...250VDC

110...440VAC

12...48VDC

AUX SUPPLY

I2I1

VOLTAGE CURRENT

S2V1 VNV2 V3 S1 S1 S2 S1 S2

CT1

O A

A2A1

---

110...250VDC

110...440VAC

12...48VDC

VOLTAGE

AUX SUPPLY

V3 VN S1 S2

CURRENT

S2S1 S1

CT1

110...250VDC

110...440VAC

12...48VDC

AUX SUPPLY

VOLTAGE

V1 VNV2 V3 S1

CURRENT

S1 S2I3S1 S2

CT1

CT2

L O

A2A1

---

110...250VDC

110...440VAC

12...48VDC

CT1

AUX SUPPLY

VOLTAGE

V1 VNV3V2 S1

CURRENT

S1 S2 S2S1

CT3

L O

110...250VDC

110...440VAC

12...48VDC

---

VOLTAGE

A2A1

AUX SUPPLY

CT2

CT3

CURRENT

V3 VN S1 S2 S2S1 S1

CT1

110...250VDC

110...440VAC

12...48VDC

CURRENT

AUX SUPPLY

VOLTAGE

A2 I1 I2

VNV1 V2 V3TVS1 S2 S1 S2

CT1

CT2

S1 S2

CT3

---

110...250VDC

110...440VAC

12...48VDC

I272 I GB F E 07 11 31100125

Connessione trifase con o senza neutro 3-phase connection with or without neutral Connexion triphasée avec ou sans le neutre Conexión trifásica con o sin neutro P01.07 = L1-L2-L3-N L1-L2-L3

Connessione monofase Single-phase connection Connnexion monophasée Conexión monofásica P01.07 = L1-N

Connessione bifase 2-phase connection Connexion biphasée Conexión bifásica P01.07 = L1-N-L2

Connessione trifase bilanciata con o senza neutro Balanced 3-phase connection with or without neutral Connexion triphasée équilibrée avec ou sans le neutre Conexión trifásica equilibrada con o sin neutro P01.07 = L1-L2-L3-N-BIL L1-L2-L3-BIL

Connessione ARON 3 fasi senza neutro 3-phase without neutral ARON connection Connexion ARON 3 phases sans le neutre Conexión ARON trifásica sin neutro P01.07 = L1-L2-L3

Connessione trifase con neutro mediante TV 3-phase connection with neutral via VT Connexion triphasée avec le neutre par TP Conexión trifásica con neutro mediante TT SET TV = P01.04, P01.05 e P01.06 - P01-07 = L1-L2-L3-N

Connessione ARON 3 fasi senza neutro 3-phase without neutral ARON connection Connexion ARON 3 phases sans le neutre Conexión ARON trifásica sin neutro P01.07 = L1-L2-L3

Connessione trifase senza neutro mediante TV 3-phase connection without neutral via VT Connexion triphasée sans le neutre par TP Conexión trifásica sin neutro mediante TT SET TV = P01.04, P01.05 e P01.06 - P01-07 = L1-L2-L3

NOTE

1. Fusibili raccomandati: Alimentazione ausiliaria e ingresso misura tensione: F1A (rapido). Alimentazione ausiliaria DMG800 D048: T2A (ritardato)

2. I morsetti S2 sono internamente connessi fra di loro.

NOTES

1. Recommended fuses: Aux supply and measure inputs voltage: F1A (fast) DMG800 D048 aux supply: T2A (timed)

2. S2 terminals are internally jumpered.

NOTA

1. Fusibles recommandées : Alimentation auxiliaire et entrée mesure tension : F1A (rapide). Alimentation auxiliaire DMG800 D048 : T2A (retardée)

2. Les bornes S2 sont liés internement ensemble.

NOTA

1. Fusibles aconsejados: Alimentación auxiliar y entrada medida tensión: F1A (rápida). Alimentación auxiliar DMG800 D048: T2A (retardada)

2. Los terminales S2 están conectados internamente entre sí

Page 41

1953.2

99.5

61.5

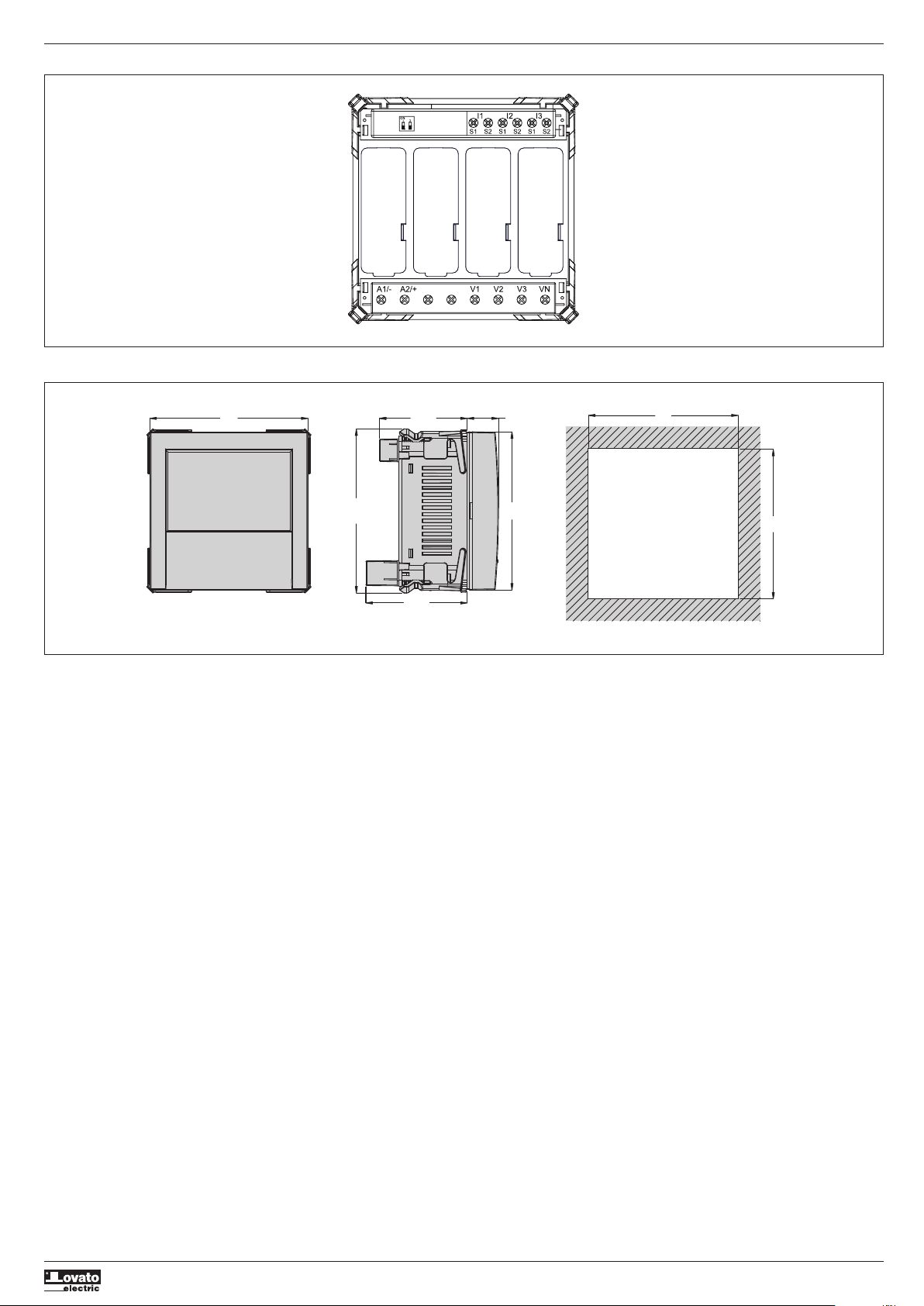

DISPOSIZIONE MORSETTI TERMINALS POSITION DISPOSITION DES BORNES DISPOSICIÓN TERMINALES

I272 I GB F E 07 11 31100125

DIMENSIONI MECCANICHE MECHANICAL DIMENSIONS DIMENSIONS D’ENCOMBREMENT DIMENSIONES MECÁNICAS
