Lovato AT1, AT1C, AT1P, AT1CP, AT1DP Catalog Page [en, es, de, it]

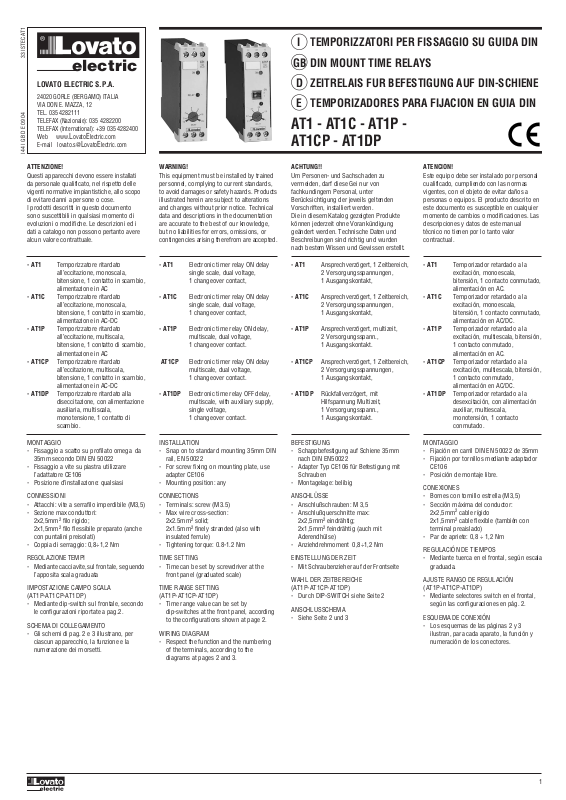

Page 1

AT1 - AT1C - AT1P AT1CP - AT1DP

I44 I GB D E 09 04 33 ISTEC AT1

ATTENZIONE!

Questi apparecchi devono essere installati da personale qualificato, nel rispetto delle vigenti normative impiantistiche, allo scopo di evitare danni a persone o cose. I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di evoluzioni o modifiche. Le descrizioni ed i dati a catalogo non possono pertanto avere alcun valore contrattuale.

- AT1 Temporizzatore ritardato

all’eccitazione, monoscala, bitensione, 1 contatto in scambio, alimentazione in AC

- AT1C Temporizzatore ritardato

all’eccitazione, monoscala, bitensione, 1 contatto in scambio, alimentazione in AC-DC

- AT1P Temporizzatore ritardato

all’eccitazione, multiscala, bitensione, 1 contatto di scambio, alimentazione in AC

- AT1CP Temporizzatore ritardato

all’eccitazione, multiscala, bitensione, 1 contatto in scambio, alimentazione in AC-DC

- AT1DP Temporizzatore ritardato alla

diseccitazione, con alimentazione ausiliaria, multiscala, monotensione, 1 contatto di scambio.

MONTAGGIO

- Fissaggio a scatto su profilato omega da 35mm secondo DIN EN 50022

- Fissaggio a vite su piastra utilizzare l’adattatore CE106

- Posizione d’installazione: qualsiasi

CONNESSIONI

- Attacchi: vite a serrafilo imperdibile (M3,5)

- Sezione max conduttori: 2x2,5mm

filo rigido;

2x1,5mm

filo flessibile preparato (anche

con puntalini preisolati)

- Coppia di serraggio: 0,8÷1,2 Nm

REGOLAZIONE TEMPI

- Mediante cacciavite,sul frontale, seguendo l’apposita scala graduata

IMPOSTAZIONE CAMPO SCALA (AT1P-AT1CP-AT1DP)

- Mediante dip-switch sul frontale, secondo le configurazioni riportate a pag.2.

SCHEMA DI COLLEGAMENTO

- Gli schemi di pag. 2 e 3 illustrano, per ciascun apparecchio, la funzione e la numerazione dei morsetti.

ATENCION!

Este equipo debe ser instalado por personal cualificado, cumpliendo con las normas vigentes, con el objeto de evitar daños a personas o equipos. El producto descrito en este documento es susceptible en cualquier momento de cambios o modificaciones. Las descripciones y datos de este manual técnico no tienen por lo tanto valor contractual.

- AT1 Temporizador retardado a la

excitación, monoescala, bitensión, 1 contacto conmutado, alimentación en AC.

- AT1C Temporizador retardado a la

excitación, monoescala, bitensión, 1 contacto conmutado, alimentación en AC/DC.

- AT1P Temporizador retardado a la

excitación, multiescala, bitensión, 1 contacto conmutado, alimentación en AC.

- AT1CP Temporizador retardado a la

excitación, multiescala, bitensión, 1 contacto conmutado, alimentación en AC/DC.

- AT1DP Temporizador retardado a la

desexcitación, con alimentación auxiliar, multiescala, monotensión, 1 contacto conmutado.

MONTAGGIO

- Fijación en carril DIN EN 50022 de 35mm

- Fijación por tornillos mediante adaptador CE106

- Posición de montaje libre.

CONEXIONES

- Bornes con tornillo estrella (M3,5)

- Sección máxima del conductor: 2x2,5mm

cable rígido

2x1,5mm

cable flexible (también con

terminal preaislado)

- Par de apriete: 0,8 ÷ 1,2 Nm

REGULACIÓN DE TIEMPOS

- Mediante tuerca en el frontal, según escala graduada.

AJUSTE RANGO DE REGULACIÓN (AT1P-AT1CP-AT1DP)

- Mediante selectores switch en el frontal, según las configuraciones en pág. 2.

ESQUEMA DE CONEXIÓN

- Los esquemas de las páginas 2 y 3 ilustran, para cada aparato, la función y numeración de los conectores.

WARNING!

This equipment must be installed by trained personnel, complying to current standards, to avoid damages or safety hazards. Products illustrated herein are subject to alterations and changes without prior notice. Technical data and descriptions in the documentation are accurate to the best of our knowledge, but no liabilities for errors, omissions, or contingencies arising therefrom are accepted.

- AT1 Electronic timer relay ON delay

single scale, dual voltage, 1 changeover contact,

- AT1C Electronic timer relay ON delay

single scale, dual voltage, 1 changeover contact,

- AT1P Electronic time relay ON delay,

multiscale, dual voltage, 1 changeover contact.

AT1CP Electronic timer relay ON delay

multiscale, dual voltage, 1 changeover contact.

- AT1DP Electronic time relay OFF delay,

multiscale, with auxiliary supply, single voltage, 1 changeover contact.

INSTALLATION

- Snap on to standard mounting 35mm DIN rail, EN 50022

- For screw fixing on mounting plate, use adapter CE106

- Mounting position: any

CONNECTIONS

- Terminals: screw (M3.5)

- Max wire cross-section: 2x2.5mm

solid;

2x1.5mm

finely stranded (also with

insulated ferrule)

- Tightening torque: 0.8-1.2 Nm

TIME SETTING

- Time can be set by screwdriver at the front panel (graduated scale)

TIME RANGE SETTING (AT1P-AT1CP-AT1DP)

- Time range value can be set by dip-switches at the front panel, according to the configurations shown at page 2.

WIRING DIAGRAM

- Respect the function and the numbering of the terminals, according to the diagrams at pages 2 and 3.

ACHTUNG!!

Um Personen- und Sachschaden zu vermeiden, darf diese Gei nur von fachkundingem Personal, unter Berücksichtigung der jeweils geltenden Vorschriften, installiert werden. Die in diesem Katalog gezeigten Produkte können jederzeit ohne Vorankündigung geändert werden. Technische Daten und Beschreibungen sind richtig und wurden nach bestem Wissen und Gewissen erstellt.

- AT1 Ansprechverzögert, 1 Zeitbereich,

2 Versorgungsspannungen, 1 Ausgangskontakt,

- AT1C Ansprechverzögert, 1 Zeitbereich,

2 Versorgungsspannungen, 1 Ausgangskontakt,

- AT1P Ansprechverzögert, multizeit,

2 Versorgungsspann., 1 Ausgangskontakt.

- AT1CP Ansprechverzögert, 1 Zeitbereich,

2 Versorgungsspannungen, 1 Ausgangskontakt,

- AT1DP Rückfallverzögert, mit

Hilfspannung Multizeit, 1 Versorgungsspann., 1 Ausgangskontakt.

BEFESTIGUNG

- Schappbefestigung auf Schiene 35mm nach DIN EN50022

- Adapter Typ CE106 für Befestigung mit Schrauben

- Montagelage: belibig

ANSCHLÜSSE

- Anschlußschrauben: M 3,5

- Anschlußquerschnitte max: 2x2,5mm

eindrähtig;

2x1,5mm

feindrähtig (auch mit

Aderendhülse)

- Anziehdrehmoment 0,8÷1,2 Nm

EINSTELLUNG DER ZEIT

- Mit Schraubenzieher auf der Frontseite

WAHL DER ZEITBEREICHE (AT1P-AT1CP-AT1DP)

- Durch DIP-SWITCH siehe Seite 2

ANSCHLUSSCHEMA

- Siehe Seite 2 und 3

TEMPORIZZATORI PER FISSAGGIO SU GUIDA DIN

GB DIN MOUNT TIME RELAYS

ZEITRELAIS FUR BEFESTIGUNG AUF DIN-SCHIENE

E TEMPORIZADORES PARA FIJACION EN GUIA DIN

LOVATO ELECTRIC S.P.A.

24020 GORLE (BERGAMO) ITALIA VIA DON E. MAZZA, 12 TEL. 035 4282111 TELEFAX (Nazionale): 035 4282200 TELEFAX (International): +39 035 4282400 Web www.

LovatoElectric.com

E-mail lovato.s@

LovatoElectric.com

electric

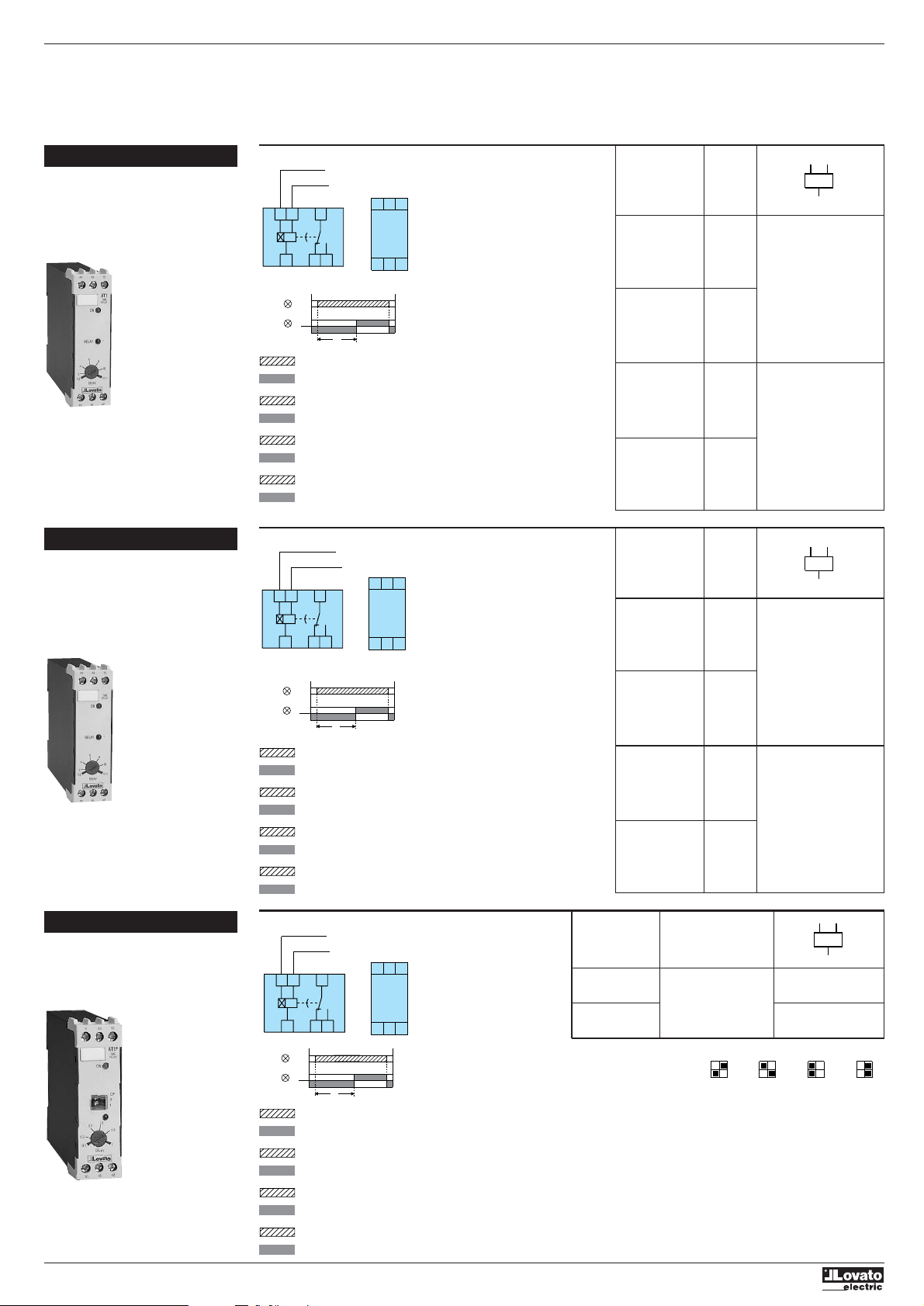

Page 2

AT1

Ritardo all'eccitazione On delay Ansprechverzögert Retardo a la excitación

AT1

Codice ordinaz.

Order code

DELAY

Bestellbez. Código de pedido

31 AT1 3S 240 0.3-3s 31 AT1 6S 240 0.6-6s 31 AT1 12S 240 1.2-12s 31 AT1 30S 240 3-30s 31 AT1 60S 240 6-60s

A1-A2 = 100-240VAC

31 AT1 3M 240 0.3-3min

A3-A2 = 24VAC

31 AT1 6M 240 0.6-6min 31 AT1 12M 240 1.2-12min 31 AT1 30M 240 3-30min 31 AT1 60M 240 6-60min

31 AT1 3S 440 0.3-3s 31 AT1 6S 440 0.6-6s 31 AT1 12S 440 1.2-12s 31 AT1 30S 440 3-30s 31 AT1 60S 440 6-60s

A1-A2 = 220-440VAC

31 AT1 3M 440 0.3-3min

A3-A2 = 24VAC

31 AT1 6M 440 0.6-6min 31 AT1 12M 440 1.2-12min 31 AT1 30M 440 3-30min 31 AT1 60M 440 6-60min

A1 A3 15

A2 16 18

24VAC

100-240VAC 220-440VAC

A1 A3 15

A21816

AT1

18 16

RELAY

A1A2A3

AT1C

Ritardo all'eccitazione On delay Ansprechverzögert Retardo a la excitación

AT1C

Codice ordinaz.

Order code

DELAY

Bestellbez. Código de pedido

31 AT1C 3S 24

0.3-3s

31 AT1C 6S 24

0.6-6s

31 AT1C 12S 24

1.2-12s

31 AT1C 30S 24

3-30s

31 AT1C 60S 24

6-60s

A1-A2 = 24VAC/DC

31 AT1C 3M 24

0.3-3min

A3-A2 = 12VAC/DC

31 AT1C 6M 24

0.6-6min

31 AT1C 12M 24

1.2-12min

31 AT1C 30M 24

3-30min

31 AT1C 60M 24

6-60min

31 AT1C 3S 125

0.3-3s

31 AT1C 6S 125

0.6-6s

31 AT1C 12S 125

1.2-12s

31 AT1C 30S 125

3-30s

31 AT1C 60S 125

6-60s

A1-A2 = 110-125VAC/DC

31 AT1C 3M 125

0.3-3min

A3-A2 = 48-60VAC/DC

31 AT1C 6M 125

0.6-6min

31 AT1C 12M 125

1.2-12min

31 AT1C 30M 125

3-30min

31 AT1C 60M 125

6-60min

A1A2A3

A1 A3 15

A21816

AT1C

A1 A3 15

A2 16 18

12VAC/DC 48-60VAC/DC

24VAC/DC 110-125VAC/DC

18 16

RELAY

AVVERTENZE

- Variazioni del campo scala risultano efficaci solo se eseguite a temporizzatore disalimentato.

- Alimentare l'apparecchio con una sola tensione: A1-A2 oppure A3-A2.

NOTES

- Changes of time range only become effective if carried out without supply voltage.

- Connect only one voltage line: A1-A2 or A3-A2.

ANWENDUNGSHINWEISE

- Änderung des Zeitbereichs werden nur wirksam,wenn diese im spannungslosen Zustand vorgenommen werden.

- Jeweils nur einen Spannungsbereich: A1-A2 oder A3-A2.

ADVERTENCIAS

- Las variaciones de escala sólo quedan en vigor una vez desconectada la alimentación del temporizador

- Alimente al aparato consólo una tensión: A1-A2 ó A3-A2.

= Tensione di comando presente = Contatto chiuso

= Operating voltage ON = Contact closed

= Zeitrelais erregt = Schaltglied geschlossen

= Presencia de tensión de comando = Contacto cerrado

= Tensione di comando presente = Contatto chiuso

= Operating voltage ON = Contact closed

= Zeitrelais erregt = Schaltglied geschlossen

= Presencia de tensión de comando = Contacto cerrado

AT1P

Ritardo all'eccitazione On delay Ansprechverzögert Retardo a la excitación

Codice ordinaz. t Order code DELAY Bestellbez. Código de pedido

31 AT1P 240 A1-A2 = 100-240VAC

0.3s - 768s

A3-A2 = 24VAC

31 AT1P 440

programmable

A1-A2 = 220-440VAC A3-A2 = 24VAC

A1 A3 15

A21816

AT1P

A1 A3 15

A2 16 18

24VAC

220-440VAC 100-240VAC

RELAY

A1A2A3

SCELTA DEL CAMPO SCALA TIME RANGE SETTING WAHL DER ZEITBEREICH ELECCIÓN RANGO AJUSTE

2 1

0.3-3s 1.2-12s 9.6-96s 76.8-768s

= Tensione di comando presente = Contatto chiuso

= Operating voltage ON = Contact closed

= Zeitrelais erregt = Schaltglied geschlossen

= Presencia de tensión de comando = Contacto cerrado

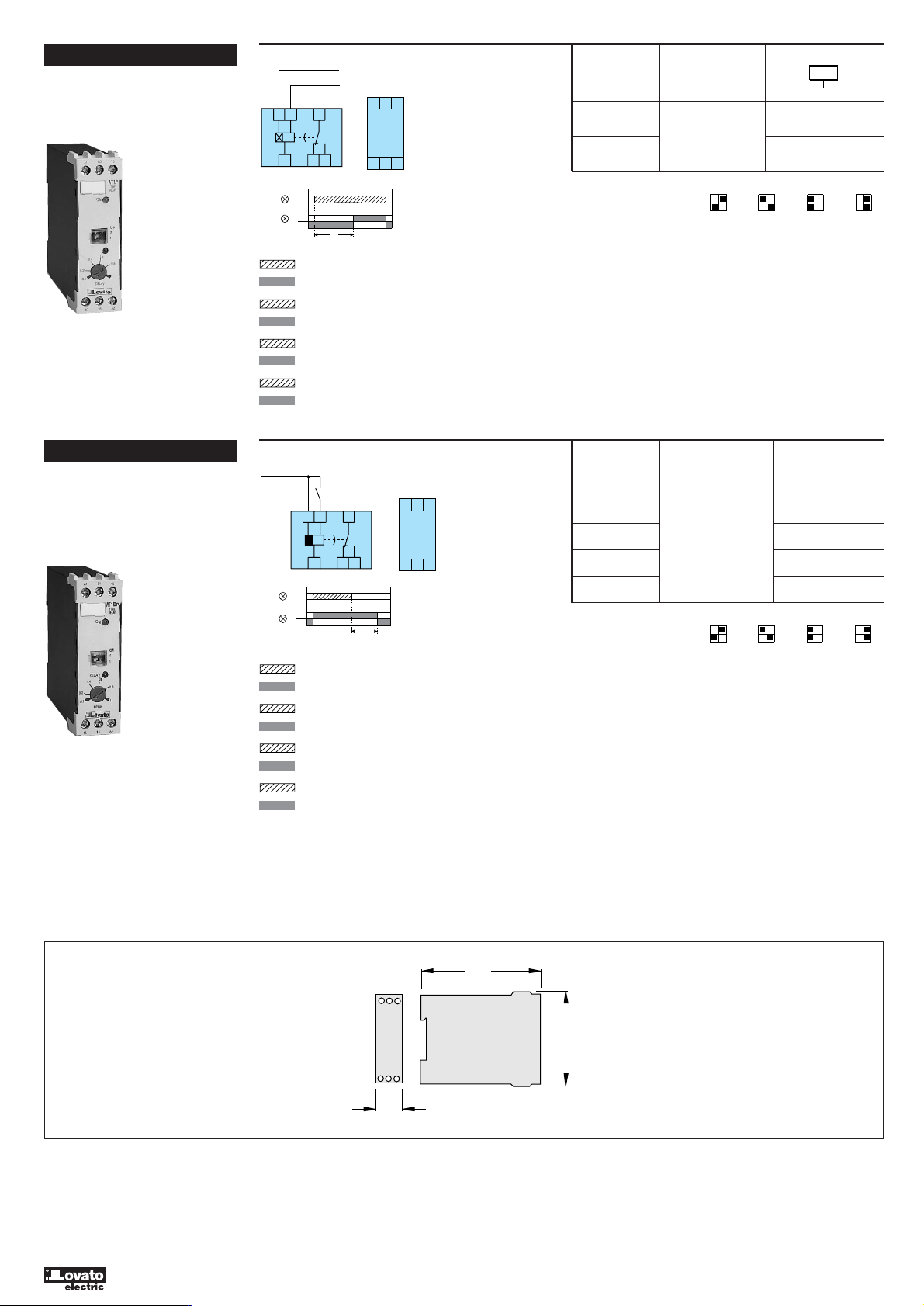

Page 3

DIMENSIONI

❶ Applicare al morsetto B1 lo stesso

potenziale di A1 (rispettare lo schema di collegamento).

➋ Con alimentazione in DC, la polarità (–)

deve essere collegata al morsetto A2.

DIMENSIONS

❶ Same voltage must be applied to A1 and

B1 (see wiring diagram).

➋ With DC supply connect (–) polarity to

terminal A2.

MASSBILDER

78.8

22.5

99.5

AT1DP

Ritardo alla diseccitazione con alimentazione ausiliaria Off delay, with auxiliary supply Rückfallverzögert mit Hilfspannung Retardo a la desexcitación con alimentación auxiliar

A1 15

A21816

AT1DP

A1 15

A2 16 18

24VAC/DC

220-240VAC

110-127VAC

48VAC/DC

❶

RELAY

Codice ordinaz. t Order code DELAY Bestellbez. Código de pedido

31 AT1DP 24➋ A1-A2 = 24VAC/DC

31 AT1DP 48➋ A1-A2 = 48VAC/DC

0.3s - 768s

31 AT1DP 110

programmable

A1-A2 = 110-127VAC

31 AT1DP 220 A1-A2 = 220-240VAC

❶ Gleiches Potential an A1 und B1 (siehe

Anschlusschema).

➋ Bei DC-Versorgungsspannung bitte auf

die Polarität achten.

DIMENSIONES

❶ Se debe aplicar la misma tensión a los

terminales A1 y B1 (ver esquema de conexión)

➋ Con alimentación en DC el polo (-) debe

conectarse al terminal A2

SCELTA DEL CAMPO SCALA TIME RANGE SETTING WAHL DER ZEITBEREICH ELECCIÓN RANGO AJUSTE

2 2

2 1

0.3-3s 1.2-12s 9.6-96s 76.8-768s

AT1CP

Ritardo all'eccitazione On delay Ansprechverzögert Retardo a la excitación

Codice ordinaz. t Order code DELAY Bestellbez. Código de pedido

31 AT1CP 24 A1-A2 = 24VAC/DC

0.3s - 768s

A3-A2 = 12VAC/DC

31 AT1CP 125

programmable

A1-A2 = 110-125

VAC/DC

A3-A2 = 48-60VAC/DC

A1A2A3

SCELTA DEL CAMPO SCALA TIME RANGE SETTING WAHL DER ZEITBEREICH ELECCIÓN RANGO AJUSTE

2 2

2 1

0.3-3s 1.2-12s 9.6-96s 76.8-768s

A1 A3 15

A21816

AT1CP

A1 A3 15

A2 16 18

12VAC/DC 48-60VAC/DC

24VAC/DC 110-125VAC/DC

18 16

= Tensione di comando presente = Contatto chiuso

= Operating voltage ON = Contact closed

= Zeitrelais erregt = Schaltglied geschlossen

= Presencia de tensión de comando = Contacto cerrado

= Tensione di comando presente = Contatto chiuso

= Operating voltage ON = Contact closed

= Zeitrelais erregt = Schaltglied geschlossen

= Presencia de tensión de comando = Contacto cerrado

Page 4

AT1 AT1C AT1P AT1CP AT1DP

Ritardo all’eccitazione,

Ritardo all’eccitazione, Ritardo all’eccitazione, Ritardo all’eccitazione, Ritardo alla diseccitazione

monoscala monoscala multiscala multiscala con alim. aux. ON delay, single scale ON delay, single scale ONdelay, multiscale ON delay, multiscale OFF delay, multiscale Ansprechverzögert, Ansprechverzögert, Ansprechverzögert, Ansprechverzögert, Rückfallverzögert, mit

1 Zeitbereich 1 Zeitbereich Multizeit Multizeit Hilfspannung, Multizeit

Retardo Excitación, Retardo excitación, Retardo Excitación, Retardo Excitación, Retardo Desexcitación,

Monoescala monoescala Multiescala Multiescala con alim. auxiliar

IEC/EN 61812-1

cULus cULus cULus cULus cULus

24VAC / 110-240VAC 12-24VAC/DC 24VAC / 110-240VAC 12-24VAC/DC 24VAC/DC 24VAC / 220-240VAC 48-60/110-125VAC/DC 24VAC / 220-240VAC 48-60/110-125VAC/DC 48VAC/DC

(dual voltage) (dual voltage) (dual voltage) (dual voltage) 110-127VAC

220-240VAC

(single voltage)

50-60Hz

0.85 - 1.1 Us 0.85 - 1.1 Us in AC / 0.6 - 1.3 Us in DC 0.85 - 1.1 Us 0.85 - 1.1 Us in AC / 0.6 - 1.3 Us in DC 0.8 - 1.1 Us

24V = 1VA 12/24V = 1.5W 24V = 1VA 12/24V = 1.5W 8.7VA AC - 1.6WDC

110-240V = 10VA

48-60/110-125V = 2.5W

110-240V = 10VA

48-60/110-125V = 2.5W

(110V = 1.4VA) (110V = 1.4VA)

220-240V = 15.6VA (220V = 3.2VA) 220-240V = 15.6VA (220V = 3.2VA)

0.3-3s; 0.6-6s; 1.2-12s; 0.3-3s; 0.6-6s; 1.2-12s;

0.3-3s 1.2-12s 9.6-96s 0.3-3s 1.2-12s 9.6-96s 0.3-3s 1.2-12s 9.6-96s

3-30s; 6-60s 3-30s; 6-60s

76.8-768s 76.8-768s 76.8-768s

0.3-3min; 0.6-6min; 0.3-3min; 0.6-6min; (multiscale) (multiscale) (multiscale)

1.2-12min; 3-30min; 6-60min 1.2-12min; 3-30min; 6-60min;

±9%

≤ ±0.5%

±0.3% –0.3% ±0.3% –0.3% ±0.3%

+0.74% +0.74%

–– –– –– –– ––

–– –– 25 ms –– ––

≥100 ms ≥90 ms ≥80 ms ≥60 ms ≥55 ms

≥65 ms ≥60 ms ≥55 ms ≥50 ms ≥80 ms

≤ 40 ms ≤ 40 ms ≤ 30 ms ≤ 30 ms ≤ 80 ms

1 in scambio / 1 changeover / 1 Ausgangskontakt / 1 conmutado

440VAC (250V rated) 440VAC (250V rated) 440VAC (250V rated) 440VAC (250V rated) 250VAC

AC15 2.5A - 250VAC / DC14 5A - 24VDC

B300 - 30VDC 1A

cycles

30x106cycles

250V

4kV

2.5kV (50Hz - 60s)

-10...+60°C / -30...+80°C

Poliammide autoestinguente / Self-extinguishing polyamid / Polyamid selbstlöschend / Poliamida autoextinguible

IP40 contenitore/housing/Gehäuse/Envolvente, IP20 morsetti/terminals/Anschlussklemme/terminales

DATI TECNICI TECHNICAL DATA TECHNISCHE DATEN DATOS TÉCNICOS

Norme di riferimento

Omologazioni

CIRCUITO DI COMANDO

Tensione nominale di alimentazione (Us)

Frequenza nominale

Limiti di funzionamento

Potenza assorbita (max)

CIRCUITO DI TEMPORIZZAZIONE

Campi di regolazione tempo

Errore di predisposizione

Errore di ripetibilità

Errore dovuto alle variazioni di tensione

Var. medie dei tempi impost. a -10°C rispetto alle condizioni 20°C a +60°C

Durata minima del comando

Tempo durante la temporiz. di ripristino a tempo scaduto

Tempo di immunità alle microinterruzioni

CONTATTI DI USCITA

Composizione contatti

Max tensione di commutazione

Corrente termica nominale (Ith)

Corrente d'impiego

Designazione UL

Vita elettrica

Vita meccanica

ISOLAMENTO

Tensione nominale d'isolamento

Tensione nominale di tenuta a impulso

Prova di tenuta in AC

Temperatura d'impiego / stoccaggio

Materiale contenitore

Grado di protezione

Reference standards

Certifications

CONTROL CIRCUIT

Rated supply voltage (Us)

Rated frequency

Operational limits

Power consumption (max)

TIMING CIRCUIT

Time setting ranges

Setting accuracy

Repeatability

Influence of voltage variation

Average var. of set delays at -10°C in relation to 20°C cond. at +60°C

Minimum ON time

Reset time during operation

time elapsed

Power fault immunity

OUTPUT CONTACTS

Contact arrangement

Max operational voltage

Rated thermal current (Ith)

Operational current

UL designation

Electrical life

Mechanical life

INSULATION

Rated insulation voltage

Rated impulse withstand voltage

AC dielectric test voltage

Operating temperat. / storage

Housing material

Degree of protection

Entsprechend der Normen

Zulassungen

STEUERSTROMKREIS

Versorgungspannung (Us)

Frequenz

Arbeitsbereich

Eigenverbrauch (max)

ZEITKREIS

Zeitbereich

Einstellgenauigkeit

Wiederholgenauigkeit

Wertabweichnung bei Versorgungsp.

Mittelwertabweichnung bei -10°C bezogen auf 20°C bei +60°C

Befehlsmindestdauer

Rückstellzeit während Ablauf

nach Ablauf

Zul. Unterbrech.-zeit der Versorgungsspannung

AUSGANGSKONTAKTE

Schaltglieder

Max Schaltspannung

Therm. Nennstrom (Ith)

Nennstrom

Klassifizierung UL

Elektr. Lebensdauer

Mechan. Lebensdauer

NENNISOLATION

Bemessungs-Isolationspannung

Stoßspannungsfestigkeit

Prüfspannung

Betriebstemper. / Lagertemper.

Gehäuse-Material

Schutzart

Norma referencia

Homologaciones

CIRCUITO DE COMANDO

Tensión nominal alimentación (Us)

Frecuencia nominal

Tensión max y min

Consumo max

CIRCUITO DE TEMPORIZACIÓN

Regulación tiempo

Precisión ajuste

Repetibilidad

Error por variación de tensión

Variación media

del -10°C

tiempo resp. a 20ºC

+60°C

Tiemp mín. comando

Tiempo temporiz. Reset t .finaliz.

Microcortes

CONTACTOS DE SALIDA

Compos. Contactos

Max tens. Conmut

I térmica nominal Ith

Intens. empleo

Designación UL

Endur. Eléctrica

Endur. Mecánica

AISLAMIENTO

Tens. Nom. Aislam.

Tens. Puls. Max. admisible

Test dieléctrico AC

Temperatura empleo / almacen.

Material envolvente

Grado protección

IGBDE

* Valori d'impiego garantiti dal ns. laboratorio prove / Operating values guaranteed by our laboratory test / Die Datenwerte sind von unserem Labor garantiert / Valores de empleo garantizados por test en nuestros laboratorios cULus markings: Use 75°C Cu wire only; 2x 18-14 AWG Str; 2x 18-14 AWG Sol (except the combination 18+14); Torque: 9 Lb. In Max.
