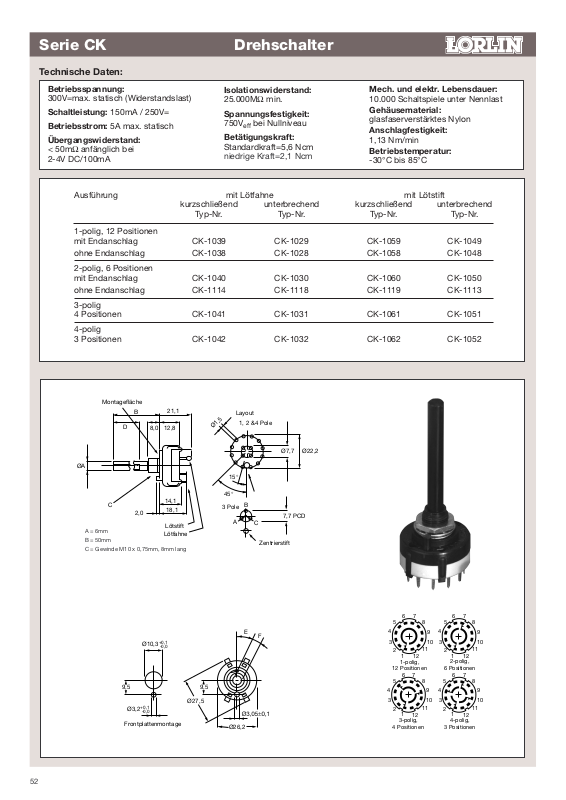

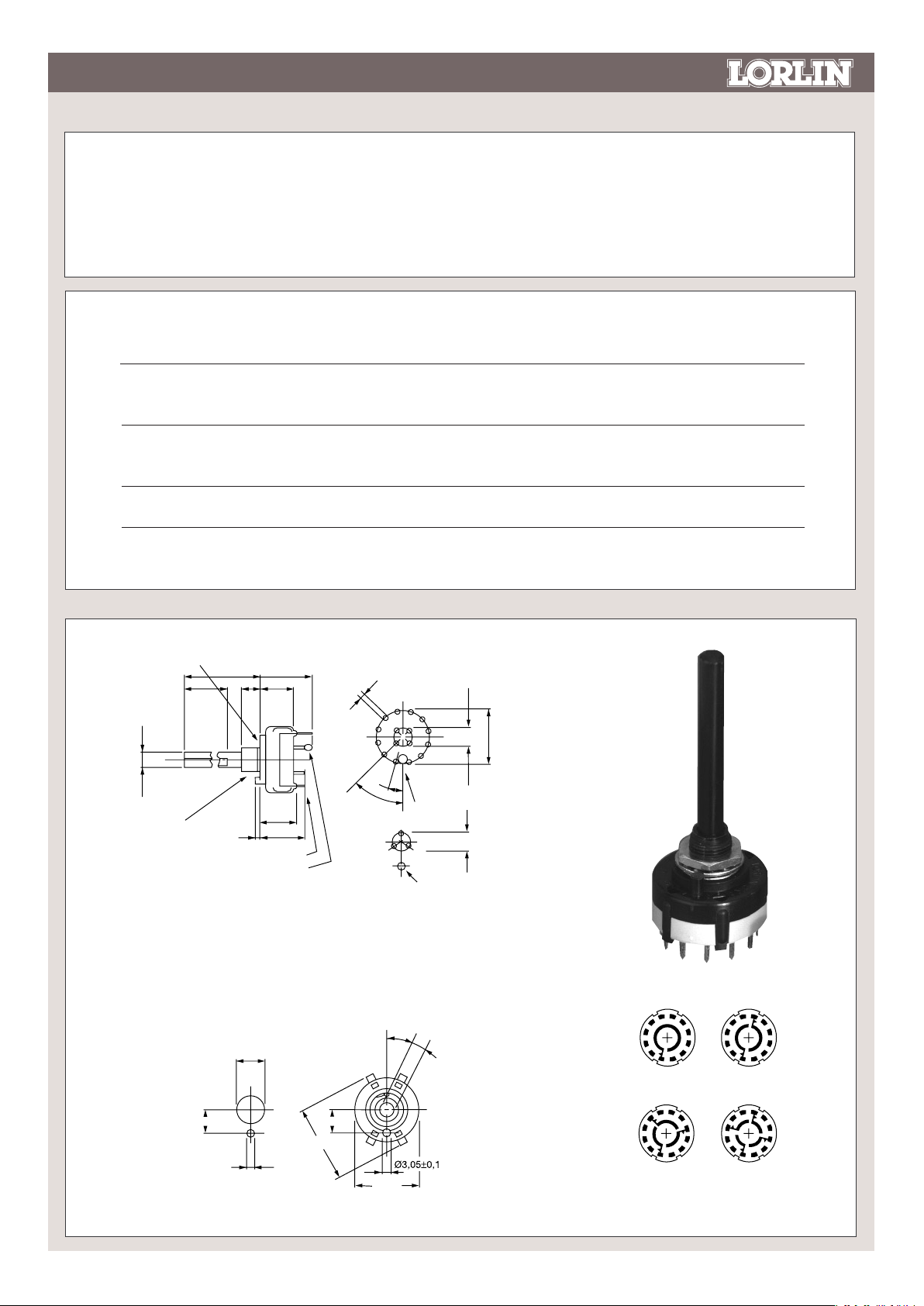

Serie CK Drehschalter
Ø10,3
+0,1
-0,0
Ø3,2
+0,1
-0,0
Ø27,5
9,5
E
F
Ø26,2
9,5
Frontplattenmontage
Montagefläche
B
21,1
ØA
C
2,0
14,1
18,1
Lötstift
Lötfahne
12,8
8,0
D
Zentrierstift
7,7 PCD
A
C
B
3 Pole
45°
15°
Layout
1, 2 &4 Pole
Ø1,5
Ø7,7 Ø22,2
1
2
3
4
5
6 7
8
9
10
11
12
1
2
3
4
5
6 7
8
9
10
11
12
1
2
3
4
5
6 7
8
9
10
11
12
1
2
3
4
5
6 7
8
9
10
11
12
1-polig,
12 Positionen
2-polig,
6 Positionen
3-polig,
4 Positionen
4-polig,
3 Positionen
Technische Daten:
Betriebsspannung:
300V=max. statisch (Widerstandslast)
Schaltleistung: 150mA / 250V=
Betriebsstrom: 5A max. statisch
Übergangswiderstand:
< 50mΩ anfänglich bei
2-4V DC/100mA
Isolationswiderstand:
25.000MΩ min.
Spannungsfestigkeit:
750V
bei Nullniveau
eff
Betätigungskraft:
Standardkraft=5,6 Ncm
niedrige Kraft=2,1 Ncm
Mech. und elektr. Lebensdauer:
10.000 Schaltspiele unter Nennlast
Gehäusematerial:
glasfaserverstärktes Nylon
Anschlagfestigkeit:
1,13 Nm/min
Betriebstemperatur:
-30°C bis 85°C
Ausführung mit Lötfahne mit Lötstift
kurzschließend unterbrechend kurzschließend unterbrechend
Typ-Nr. Typ-Nr. Typ-Nr. Typ-Nr.
1-polig, 12 Positionen
mit Endanschlag CK-1039 CK-1029 CK-1059 CK-1049
ohne Endanschlag CK-1038 CK-1028 CK-1058 CK-1048
2-polig, 6 Positionen
mit Endanschlag CK-1040 CK-1030 CK-1060 CK-1050
ohne Endanschlag CK-1114 CK-1118 CK-1119 CK-1113
3-polig
4 Positionen CK-1041 CK-1031 CK-1061 CK-1051
4-polig
3 Positionen CK-1042 CK-1032 CK-1062 CK-1052
52
A = 6mm
B = 50mm
C = Gewinde M10 x 0,75mm, 8mm lang
