Page 1

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ГАРАНТИЙНЫЙ ТАЛОН

ВОЗДУШНЫЕ ЗАВЕСЫ ЭЛЕКТРИЧЕСКИЕ СТАЦИОНАРНЫЕ

Серия

Gulfstream

LTZ-3.0 S LTZ-5.0 S LTZ-6.0 S LTZ-9.0 S

Page 2

СОДЕРЖАНИЕ 1. ОБЩИЕ УКАЗАНИЯ

1. Общие указания .................................................................3

2. Правила безопасности ...................................................4

3. Технические характеристики ......................................5

4. Комплектность и устройство

тепловой завесы ................................................................6

5. Установка и порядок работы ......................................7

6. Техническое обслуживание .........................................12

7. Хранение и транспортировка ....................................12

8. Возможные неисправности и методы

их устранения ......................................................................13

9. Правила утилизации .......................................................14

10. Информация о сертификации

и нормативные документы ...........................................15

1.1 Тепловые завесы серии Gulfstream (LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-

9.0 S) предназначены для создания направленного воздушного потока, препятствующего проникновению внутрь помещения холодного наружного воздуха и снижения тепловых потерь в помещении, а также в качестве дополнительного источника тепла.

1.2 При отключенных электронагревателях завеса может быть использована в летнее время для защиты кондиционируемого помещения от проникновения внутрь теплого наружного воздуха, пыли, дыма, насекомых и т.п.

1.3 Завеса предназначена для эксплуатации в районах с умеренным и холодным климатом, в помещениях с температурой окружающего воздуха от +1°С до +40°С и относительной влажности воздуха не более 80% (при температуре +25°С) в условиях, исключающих попадание на нее капель и брызг, а также атмосферных осадков (климатическое исполнение УХЛ4 по ГОСТ 15 150).

1.4 Завеса не предназначена для бытового использования.

1.5 Внимание! Приобретая тепловую завесу:

- убедитесь в наличии штампа магазина и даты продажи в талоне

на гарантийный ремонт;

- убедитесь в том, чтобы заводской номер на этикетке соответствовал

номеру, указанному в свидетельстве о приемке и отрывном талоне на гарантийный ремонт;

- проверьте комплектность тепловой завесы;

- проверьте завесу на отсутствие механических повреждений.

Свидетельство о приёмке

М.П.

Code-128

Внимание! Технические характеристики продукции могут быть изменены производителем без дополнительного уведомления и отличаться в зависимости от страны продажи.

1.6 Ремонт тепловой завесы должен проводиться только квалифицированными специалистами в авторизованных сервисных центрах.

Общие указанияСодержание

Page 3

2. ПРАВИЛА БЕЗОПАСНОСТИ

2.1 Запрещается эксплуатация тепловой завесы в помещениях: со взрывоопасной средой, с биологически активной средой, с запыленной средой, со средой, вызывающей коррозию материалов.

2.2 Запрещается эксплуатация тепловой завесы вне помещения, а также

в помещениях. с относительной влажностью более 80%.

2.3 Перед эксплуатацией тепловой завесы убедитесь, что электрическая сеть

соответствует необходимым параметрам сети и имеет канал заземления.

2.4 Запрещается эксплуатация без заземления.

2.5 Запрещается длительная эксплуатация тепловой завесы в отсутствии

пользователя.

2.6 Запрещается включать тепловые завесы при снятых крышках.

2.7 Перед началом чистки или технического обслуживания, а также при длительном перерыве в работе отключите прибор от сети питания.

2.8 Подключение завес LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S и LTZ-9.0 S к питаю-

щей сети должно производиться посредством шнура питания, снабженного штепсельной вилкой, для обеспечения гарантированного отключения прибора от источника питания.

2.9 В случае подключения тепловой завесы непосредственно к стационар-

ной проводке, в ней должен быть предусмотрен разъединитель, обеспечивающий отключение прибора от сети питания.

2.10 При перемещении прибора соблюдайте особую осторожность.

Не ударяйте и не допускайте его падения.

2.11 При эксплуатации тепловой завесы соблюдайте общие правила безо-

пасности при пользовании электроприборами.

2.12 В целях обеспечения пожарной безопасности не накрывайте тепловую

завесу и не ограничивайте движение воздушного потока на входе и выходе воздуха. Не эксплуатируйте завесу при появлении искрения, наличии видимых повреждений кабеля, неоднократном срабатывании устройства аварийного отключения (аппаратов защиты).

2.13 Если прибор не оборудован устройством управления температурой

в помещении, то не используйте его в небольших помещениях, когда в них находятся люди, не способные самостоятельно покинуть комнату, если за ними не установлено постоянное наблюдение.

2.14 По типу защиты от поражения электрическим током тепловая завеса

относится к классу I по ГОСТ IEC 60335-1.

2.15 Дети должны находиться под присмотром для недопущения игры

с прибором.

2.16 Во избежание поражения электрическим током замену поврежденного

кабеля электропитания должны проводить только квалифицированные специалисты сервисного центра.

2.17 Во избежание поражения электрическим током все работы по подклю-

чению и техническое обслуживание тепловой завесы разрешено прово-

дить только на обесточенном пориборе с выключенным автоматическим выключателем.

2.18 Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, психическими или умственными способностями, или при отсутствии у них опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.

2.19 Запрещена эксплуатация тепловой завесы в помещениях, где существует вероятность попадания струй или брызг воды на обогреватель.

2.20 Исключить попадание любых посторонних предметов и/или частей тела в прорези воздухозаборного и воздуховыводящего блока тепловой завесы.

Внимание! Настоятельно рекомендуется соблюдать указанные требования

безопасности. Несоблюдение требований безопасности может привести к несчастному случаю, пожару или выходу изделия из строя. Изготовитель не несет ответственности в случае повреждения прибора или его частей в результате установки, выполненной без соблюдения правил, указанных в данном руководстве, в результате колебаний напряжения в электрической сети пользователя, а также, если конструкция прибора или какие-то ее части были изменены пользователем.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Модель LTZ 3.0 S LTZ 5.0 S LTZ 6.0 S LTZ 9.0 S

Мощность обогрева I/II ступень, Вт 1500/3000 2500/5000 3000/6000 4500/9000

Напряжение сети/частота тока, В/Гц 220–240/50 380–400/50

Номинальный ток, А 14,0 24,0 28,0 15,0

Производительность по воздуху, м³/ч 300 400 600 900

Уровень шума на расстоянии 5 м, дБ (А)

Увеличение температуры воздуха на выходе в режиме максимальной мощности, °С

Степень защиты IP20 IP10

Класс электрозащиты I Class

Вес нетто, кг 3,9 7, 2 9,1 13,3

Вес брутто, кг 4,2 7, 8 10,0 14,3

Габаритные размеры прибора (Ш x В x Г), мм

Габаритные размеры упаковки (Ш x В x Г), мм

Примечание: при падении напряжения в сети на 10% возможно снижение производительности по воздуху от номинального значения на 20%, снижение потребляемой мощности в максимальном режиме до 25%.

47 48 51 53,4

30 37,5 30 30

505х210х135 805х188х135 1091x188x135 1576x188x135

540x145x225 840x145x225 1190x145x225 1660x145x225

Технические характеристикиПравила безопасности

Page 4

4. КОМПЛЕКТНОСТЬ И УСТРОЙСТВО ТЕПЛОВОЙ ЗАВЕСЫ

4.1 Комплектность тепловой завесы:

- завеса ....................................................................................................................................... 1 шт

- пульт управления (кроме моделей LTZ 3.0 S и LTZ 5.0 S) ........................... 1 шт

- руководство по эксплуатации ...................................................................1 экземпляр

- гарантийный талон ..........................................................................................1 экземпляр

- упаковка ....................................................................................................................1 комплект

4.2 Устройство и принцип работы тепловой завесы:

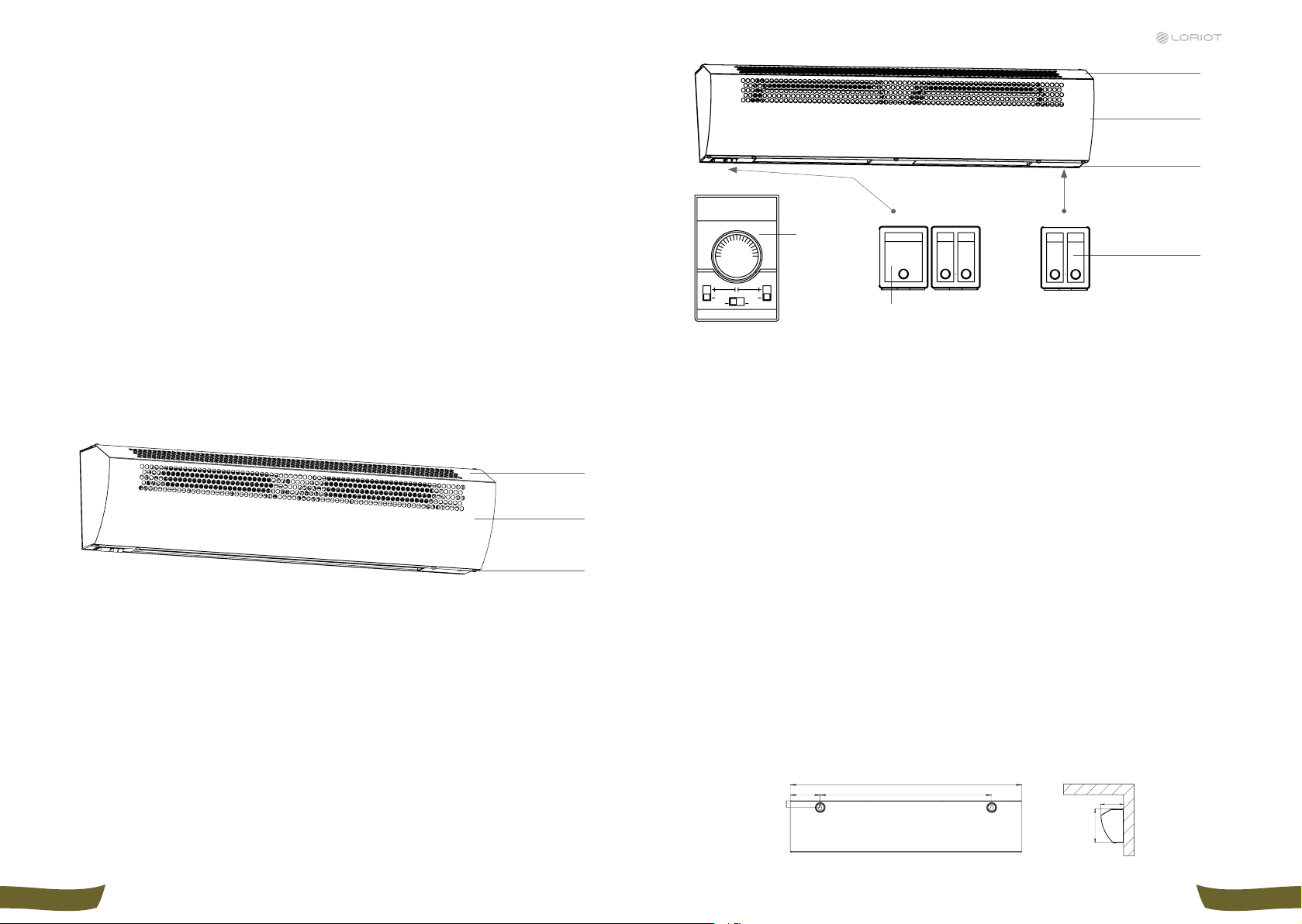

Тепловая завеса (Рис.1) состоит из корпуса* (1), изготовленного из листовой стали, покрытой высококачественным полимерным покрытием. В тепловых завесах моделей LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S внутри корпуса расположены игольчатые электронагревательные элементы («стич-элементы»). Вентиляторы забирают воздух через переднюю перфорированную решетку корпуса (2), поток воздуха, проходя через нагревательные элементы, нагревается и выбрасывается через воздуховыводящий блок (3) в виде направленной струи.

* Дизайн приобретенного вами прибора может отличаться от изображенного

схематически образца

Рисунок 2

5. УСТАНОВКА И ПОРЯДОК РАБОТЫ

Рисунок 1

Управление тепловой завесой (Рис.2) осуществляется с помощью выносного проводного пульта (кроме моделей LTZ-3.0 S, LTZ-5.0 S). Пульт управления, при помощи встроенного в него термостата, позволяет поддерживать необходимую температуру воздуха вблизи дверного или оконного проема и регулировать тепловую мощность завесы. Управление завесами LTZ-3.0 S и LTZ-5.0 S осуществляется блоком управления, расположенном на корпусе завесы.

1. Корпус

2. Передняя воздухозаборная решетка

3. Воздуховыводящий блок

4. Блок управления на корпусе завесы модель LTZ-5.0 S

5. Пульт управления (для моделей LTZ-6.0 S, LTZ-9.0 S)

6. Блок управления на корпусе завесы модель LTZ-3.0 S

Устройство прибора Установка и порядок работы

5.1 Монтаж тепловой завесы

При установке, монтаже и запуске в эксплуатацию необходимо соблюдать правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые правила по охране труда при эксплуатации электроустановок (ПОТ РМ-016-2001).

В задней стенке корпуса завесы имеются пазы для установки завесы. За эти пазы завеса навешивается на предварительно вмонтированный в стену крепеж. В качестве крепежа рекомендуются шурупы или болты с диаметром шляпки от 9 до 11 мм. Установочные размеры завес приведены на Рисунке 3 и в Таблице 2.

Завеса устанавливается как можно ближе к верхней стороне проема, при этом необходимо выдержать расстояние между верхней стенкой корпуса и потолком не менее 100 мм. Минимальная высота установки изделия от уровня пола при горизонтальной установке должна составлять не менее 1,8 м.

B A

Рисунок 3

Page 5

Таблица 2

Модель L, мм A, мм B, мм C, мм E, мм F, мм

LTZ-3.0 S 505 415 55 27 127 188

LTZ-5.0 S 806 640 80 30 135 188

LTZ-6.0 S 1091 995 45 30 135 188

LTZ-9.0 S 1576 1480 48 30 135 188

5.2 Подключение прибора к электрической сети

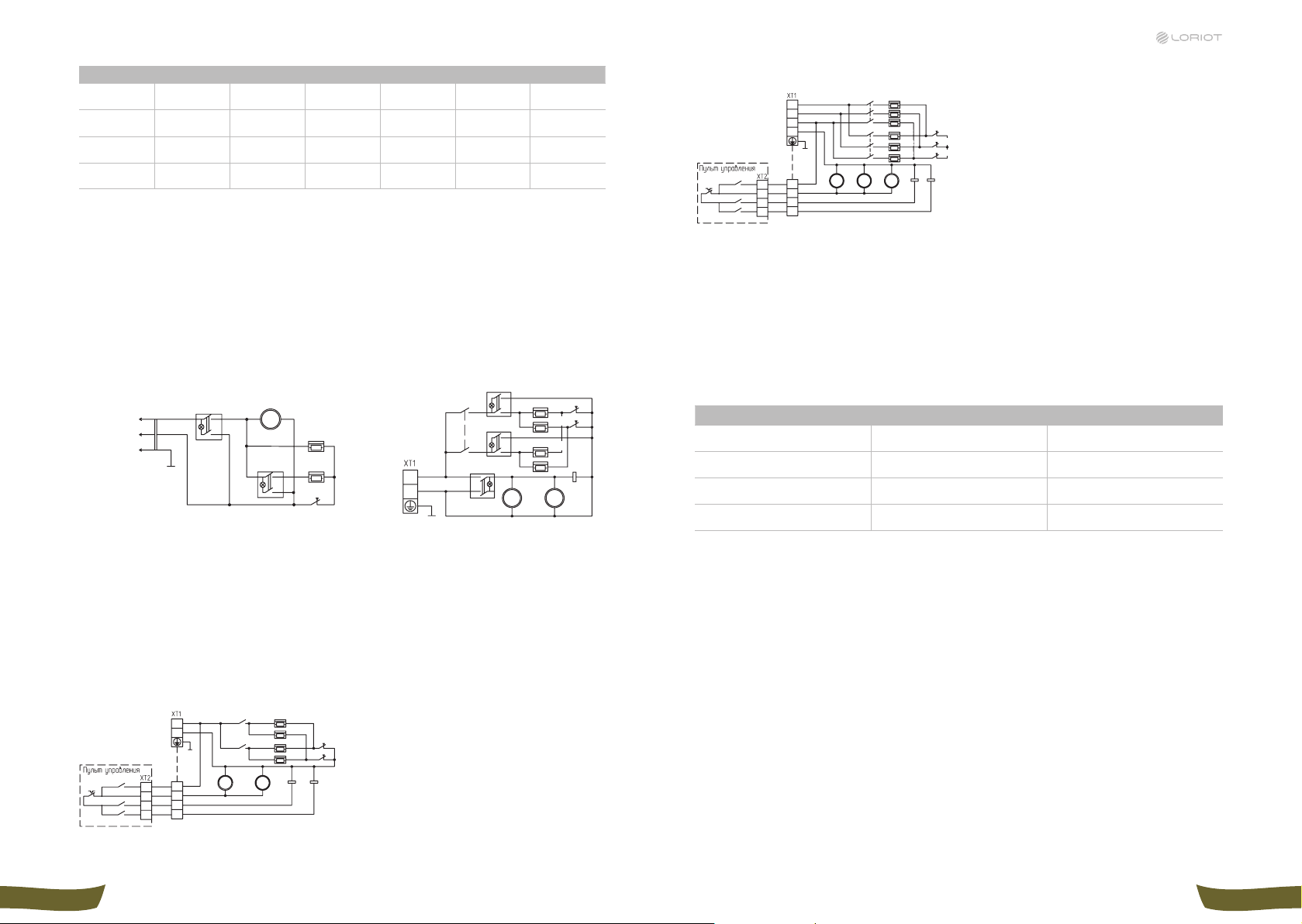

Схема электрическая модель LTZ-9.0 S

KM1.2

KM2.2

EK1.1 EK2.1 EK3.1

EK1.2

EK2.

EK3.2

KM1.1

L1 L2

~380-400B

M1 M2 M3

SA1

SK4

SA2

SA3

1 2 3

~M~M~

EK1, EK2, EK3 —электронагреватель; SA1 — сетевой выключатель;

SK1

SA2, SA3 — выключатели нагревателей;

SK2

KM1, KM2 — магнитный пускатель;

SK3

M1, M2 — электродвигатель; SK1, SK2, SK3 — защитный термостат;

KM2.1

SK4 — терморегулятор; XT1, XT2 — колодка клеменная; M1, M2, M3 — электродвигатель..

Подключение к электросети осуществляется через автоматический выключатель в соответствии с «Правилами эксплуатации электроустановок». Для этого необходимо снять крышку на верхней стенке корпуса, завести шнур питания и подключить его к клеммной колодке. Электрические схемы приведены ниже.

Схема электрическая модель LTZ-3.0 S

SA1. 2

EK 1.1

EK 1.2

~220- 230B

SA1.1

EK1 —электронагреватель; М1 — электродвигатель; SK1 — защитный термостат; SA1 — сетевой выключатель.

Рисунок 4 Рисунок 5

Схема электрическая модель LTZ-5.0 S

SA 2.1

KM 1.2

SA 2.2

~220- 230B

SK1

EK1, EK2 —электронагреватель; SA1 — сетевой выключатель; SA2 — выключатели нагревателей; RM1 — магнитный пускатель; SK1, SK2 — защитный термостат; XT1 — колодка клеменная; M1, M2 — электродвигатель.

SA1

EK1.1

SK1

2.1

SK2

1.2

EK2. 2

KM 1.1

Схема электрическая модель LTZ-6.0 S

L N

~220 -230B

SA1

SK3

1 2

SA2 SA3

KM1.2

KM2.2

M1 M2

EK1.1

EK2.1

EK1.2

EK2.2

EK1, EK2 —электронагреватель; KM1, KM2 — электромагнитное реле;

SK1

M1, M2 — электродвигатель;

SK2

SA2, SA3 — выключатели нагревателей;

KM2.1KM1.1

SK1, SK2 — защитный термостат; XT1, XT2 — колодка клеменная; SA1 — сетевой выключатель; SK3 — терморегулятор.

Рисунок 6

Рисунок 7

Тепловая завеса модель LTZ-3.0 S поставляется со шнуром питания с вилкой, подключенным на заводе изготовителе.

Автоматический выключатель и сечение подводимого кабеля должны соответствовать Таблице 3.

Таблица 3

Модель Автоматический выключатель Медный кабель

LTZ-3.0 S 16 А Шнур с вилкой

LTZ-5.0 S 25 А 3x2,5

LTZ-6.0 S 32 А 3x4,0

LTZ-9.0 S 16 А 5x2,5

Внимание!

• Тепловая завеса должна подключаться специалистами, имеющими соот-

ветствующий допуск по технике безопасности.

• При первом включении завесы возможно появление характерного запаха

и дыма (происходит сгорание масла с поверхности электронагревателей). Поэтому рекомендуется перед установкой включить завесу в режиме подогрева на 10-20 минут в хорошо проветриваемом помещении.

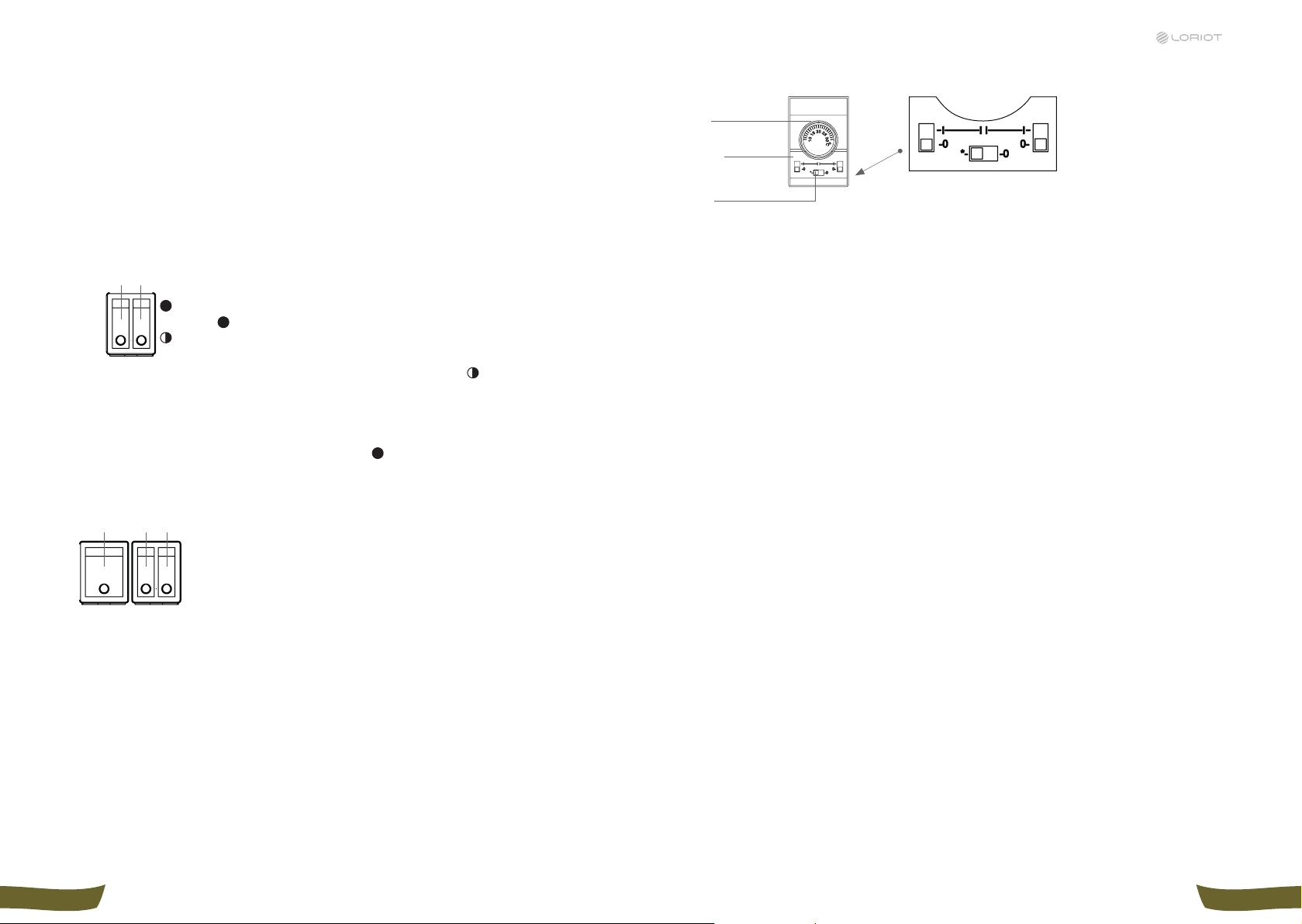

5.3 Подключение пульта управления

Для установки пульта управления необходимо, отвернув винт, снять верхнюю крышку и панель пульта, закрепить пульт на стене, установить панель и верхнюю крышку. Пульт управления подключать к завесе посредством четырех либо пятижильного медного кабеля (в зависимости от модели) сечением не ниже 1,0 мм в соответствие с цифровым обозначением контактов на клеммной колодке завесы и контактов пульта управления: контакт «1» на завесе к контакту «1» на пульте управления, контакт «2» на завесе к контакту «2» на пульте и т.д.

Установка и порядок работыУстановка и порядок работы

Page 6

Внимание!

Пульт управления должен располагаться вне зоны воздушного потока завесы, иначе работа терморегулятора будет зависеть от температуры воздушного потока.

Модели LTZ-6.0 S, LTZ-9.0 S

5.4 Управление тепловой завесой

Модель LTZ-3.0 S

Управление завесой модель LTZ-3.0 S осуществляется пыле- влагозащищёнными клавишами, расположенными на корпусе завесы.

1 2

1 — клавиша в положении ON включает режим половинной тепловой мощности завесы. При этом включаются электронагреватели, загорается подсветка клавиши. 2 — клавиша в положении включает режим полной те-

o

пловой мощности завесы (при включенной клавише 1 ). Выключение. Для отключения завесы необходимо установить o и клавишу 1 в положение OFF и клавишу 2 в положение и отключить завесу от электросети.Рисунок 8

Примечание

Если нажать одну клавишу 2 в положение , то завеса работать не будет.

Модель LTZ-5.0 S

1 2 3

Перед включением завесы клавиши управления должны находиться в положении О . 1 — клавиша включения вентиляторов, 2, 3 — клавиши включения электронагревателей.

Рисунок 9

1. Режим вентиляции

Включение

Для включения завесы в режим вентиляции (без нагрева) необходимо перевести переключатель 1 в положение «I», при этом начинают работать вентиляторы завесы.

Выключение

2, 3

1 — переключатель управления вентиляторами; 2, 3 — переключатели режимов мощности; 4 — терморегулятор.

Рисунок 10

2. Вентиляция с подогревом потока воздуха (режимы «1», «2»)

Включение

Для работы в режиме «1» (неполной тепловой мощности завесы) необходимо включить тепловую завесу в режиме вентиляции, перевести один из переключателей 2 или 3 (любой) в положение I, при этом включаются электронагреватели, и тепловая завеса работает в режиме неполной тепловой мощности. Вращающимся диском терморегулятора 4 устанавливается требуемая температура воздушного потока. Терморегулятор поддерживает заданную температуру путем автоматического отключения и включения электронагревателей. Для работы в режиме «2» (полной тепловой мощности) после включения вентиляторов необходимо перевести оба переключателя 2 и 3 в положение I. При этом завеса будет работать в режиме полной тепловой мощности.

Выключение

Для отключения тепловой завесы необходимо перевести переключатели 2 и 3 в положение «О». После этого перевести переключатель 1 в положении «О» и отключить завесу от электросети. Для увеличения эксплуатационного срока службы рекомендуется перед выключением оставить завесу работать несколько минут в режиме вентилятора для снятия остаточного тепла с нагревательных элементов.

Для отключения перевести переключатель 1 в положение «O» и отключить завесу от электросети.

Установка и порядок работы

1110

Page 7

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1 При правильной эксплуатации тепловая завеса не требует специального технического обслуживания.

6.2 Для надежной работы завесы необходимо:

• регулярно (не реже одного раза в месяц) производить очистку от пыли

и загрязнений передней перфорированной стенки корпуса и при необходимости других наружных поверхностей завесы;

• после окончания эксплуатации тепловой завесы в холодное время

года и перед началом эксплуатации, либо после длительного перерыва в эксплуатации, необходимо так же очищать от пыли и загрязнений (пылесосить) нагревательный элемент.

6.3 Обслуживание тепловой завесы (очистка), а так же сборка и разборка

любых ее частей осуществляется строго при отключении приборы от электрической сети.

6.4 При соблюдении условий эксплуатации, хранения и своевременном устранении неисправностей тепловая завеса может эксплуатироваться более 7 лет.

Примечание:

Для чистки нагревательного элемента необходимо воспользоваться услугами квалифицированного специалиста или сервисного центра.

7. ХРАНЕНИЕ И ТРАНСПОРТИРОВКА

7.1 Тепловые завесы в упаковке изготовителя могут транспортироваться всеми видами крытого транспорта при температуре от -50°С до +50°С и среднемесячной относительной влажности 80% (при +25°С) с исключением ударов и перемещений внутри транспортного средства.

7.2 Тепловые завесы должны храниться в упаковке изготовителя в отапливаемом, вентилируемом помещении при температуре от +1°С до +40°С и среднемесячной относительной влажности 80% (при +25°С).

7.3 Не допускается хранение тепловой завесы в помещениях совместно с жидкостями и веществами, испарения которых могут вызвать коррозию элементов конструкции и повреждение изоляции проводников.

7.4 Транспортирование и хранение тепловых завес должно соответствовать указаниям манипуляционных знаков на упаковке.

Внимание!

После транспортирования или хранения тепловой завесы при отрицательных температурах необходимо выдержать тепловую завесу в помещении, где предполагается его эксплуатация, без включения в сеть не менее 2-х часов. После длительного хранения или перерыва в работе первое включение пушки не производить в режиме 2.

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Таблица 4

Характер неисправности Вероятная причина Метод устранения

Отсутствует напряжение в сети

Обрыв шнура питания

Завеса не включается

Воздушный поток не нагревается

Снизилась скорость воздушного потока, наружный воздух легко проникает в помещение

Неисправна клавиша включения вентиляторов

Неисправен или неправильно подключен пульт управления завесой

Обрыв цепи питания электронагревателей

Неисправны электронагреватели Заменить электронагреватели

Сработал датчик защиты от перегрева, который отключил нагревательные элементы

Произошло сильное загрязнение передней перфорированной стенки корпуса или нагревательного элемента

Примечание:

Для устранения неисправностей, связанных с заменой комплектующих изделий и обрывом цепи, обращайтесь в специализированные ремонтные мастерские или на предприятие-изготовитель.

Проверить наличие напряжение в электросети

Проверить целостность шнура питания, при необходимости заменить неисправный кабель

Проверить срабатывание клавиши включения вентиляторов, неисправную заменить (возможно только у моделей LTZ-3.0 S, LTZ-

5.0 S, где управление завесой происходит с помощью кнопок на самой завесе)

Проверить правильность подключения пульта управления. При необходимости заменить неисправный пульт управления

Устранить обрыв

Необходимо выяснить причины, вызвавшие перегрев завесы и устранить их. После остывания стич-элементов они включатся автоматически. Для повторного включения завесы необходимо выключить её, устранить причины, вызвавшие перегрев и повторно включить.

Прочистить стенку корпуса или нагревательный элемент

Техническое обслуживание. Хранение и транспортировка Возможные неисправности и методы их устранения

1312

Page 8

9. ПРАВИЛА УТИЛИЗАЦИИ

9.1 По истечении срока службы прибор должен подвергаться утилизации в соответствии с нормами, правилами и способами, действующими в месте утилизации.

9.2 Не выбрасывайте прибор вместе с бытовыми отходами.

9.3 По истечении срока службы прибора, сдавайте его в пункт сбора для утилизации, если это предусмотрено нормами и правилами вашего региона. Это поможет избежать негативного воздействия на окружающую среду и здоровье человека, а также будет способствовать повторному использованию компонентов изделия. Информацию о том, где и как можно утилизировать прибор можно получить от местных органов власти.

10. ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ И НОРМАТИВНЫЕ ДОКУМЕНТЫ

Гарантируется безотказная работа изделия в соответствии со сроками, указанными в гарантийном талоне. Обязательно ознакомьтесь с условиями гарантии и требуйте от продавца правильного и четкого заполнения гарантийного талона. При отсутствии гарантийного талона в комплекте поставки, спрашивайте копию у продавца.

Дата изготовления

Дата изготовления указана на приборе.

Товар сертифицирован на территории таможенного союза

9.4 Изготовитель не несет ответственность за соблюдение пользователем правил и предписаний законодательства по утилизации, действующих в отношении электрообогревателей в регионе пользователя.

Изготовитель:

Общество с ограниченной ответственностью «Ижевский завод тепловой техники» 426052, РФ, Удмуртская Республика, г. Ижевск, ул. Лесозаводская, д. 23/110 Тел./факс: +7 (3412) 905–410, +7 (3412) 905–411. ОГРН: 1071832004386

Изготовлено специально для ООО «К-Трейд», РФ, 125284, г. Москва, ш. Хорошёвское, д. 32а, этаж 3, помещ. Va, ч. Каб. 7, оф. 317 Tел./факс: +7 (499) 281–62–00, Email: [email protected]

Сделано в России

Воздушно-тепловая завеса изготовлена и принята в соответствии с требованиями ТУ 3468-002-81254366-2008 и признана годной к эксплуатации. Воздушно-тепловая завеса сертифицирована на территории Таможенного союза и соответствует следующим нормативным требованиям: ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Информацию о сертификате соответствия спрашивайте у продавца. Сервисные центры Изготовителя: указаны в гарантийном талоне; при отсутствии в гарантийном талоне списка сервисных центров, считать таковыми уполномоченное изготовителем лицо, а также сервисные центры, заявленные на сайте Изготовителя.

Правила утилизации

Информация о сертификации

1514

Page 9

ГАРАНТИЙНЫЙ ТАЛОН

Условия гарантийных обязательств на технику LORIOT.

б) гарантия не распространяется на расходные материалы, необходимые

как для монтажа изделия, так и для его эксплуатации, а также на повреждения или поломки, возникшие в следствии использования ненадлежащих расходных материалов

Уважаемый покупатель! Поздравляем вас с приобретением техники LORIOT. Во избежание излишних проблем просим вас внимательно ознакомиться с информацией, содержащейся в гарантийном талоне и инструкции по эксплуатации.

Настоящая гарантия действительна в течение 24 (двадцать четыре) месяцев на все изделия с даты покупки изделия покупателем при соблюдении условий, перечисленных ниже, если рекомендованные режимы эксплуатации полностью соблюдены.

Если ваше изделие LORIOT нуждается в гарантийном обслуживании, обращайтесь в Специализированные Сервисные Центры. Настоящая гарантия предусматривает безвозмездное устранение недостатков товара в течение гарантийного срока.

Гарантия действительна на территории Российской Федерации при соблюдении следующих условий:

1. Данное изделие должно быть куплено на территории Российской Федерации.

2. Данное изделие должно быть использовано в соответствии с инструкцией по эксплуатации (прилагается к изделию). В случае нарушения правил хранения, транспортировки, установки и эксплуатации, изложенных в инструкции по эксплуатации, гарантия не действительна.

3. Гарантия действительна только при наличии чётко, правильно и полностью заполненного настоящего гарантийного талона (с подписью и печатью Продавца). Без предъявления данного талона, в случае отсутствия в нём полной информации или при наличии каких-либо изменений в талоне, Специализированные Сервисные Центры вправе отказать в проведении гарантийного ремонта.

в) если изделие имеет механические повреждения

г) если изделие ремонтировалось, или в нём произведены изменения

не в авторизованном сервисном центре

д) если использовались ненадлежащие расходные материалы или запас-

ные части

е) если неисправность вызвана попаданием внутрь изделия посторонних

предметов, веществ, жидкостей, насекомых

ж) если неисправность вызвана стихийными бедствиями, пожаром, бытовы-

ми и другими факторами, не зависящими от производителя

з) если повреждения вызваны несоответствием параметров источников

питания и связи соответствующим государственным стандартам

и) в случае любых изменений в установке, настройке и/или программиро-

вании

к) в случае внесения несанкционированных изменений в гарантийный та-

лон (поправок и исправлений)

л) если серийный номер или номер модели на изделие изменён, удалён,

стёрт или неразборчивый

м) гарантия не распространяется на расходные материалы, например:

фильтры, батареи и т.п. В соответствии с указаниями инструкции по эксплуатации

н) гарантия не предусматривает чистку изделия, плановое техническое об-

служивание и замену расходных материалов и запчастей, пришедших в негодность ввиду нормального износа и/или истечения срока службы

о) настоящая гарантия применяется дополнительно к обязательным гаран-

тиям, предоставляемым покупателям законом

Информацию об авторизованных центрах LORIOT можно получить в местах продажи товара, а также на сайте www.loriot.ru

4. Гарантия не действительна:

а) если изделие, предназначенное для бытовых нужд,

использовалось в коммерческих или иных целях

Гарантийный талон

1716

Page 10

ГАРАНТИЙНЫЙ ТАЛОН №

Внимание!

Пожалуйста, требуйте от продавца полностью заполнить гарантийный талон, отрывные талоны

Сведения об установке изделияСведения о продаже

ГРАФИК ВЫПОЛНЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ДАТА ПЕРЕЧЕНЬ РАБОТ ФИО / ШТАМП МАСТЕРА

Изделие/Модель

Серийный номер (при его наличии)

Дата продажи

Продавец

Адрес

Телефон

М.П. продавца

Исправное изделие в полном комплекте, с инструкцией по эксплуатации получил; с условиями гарантии ознакомлен и согласен:

Подпись покупателя

Дата установки

Установщик

Наименование

Адрес

Телефон

М.П. установщика

Исправное изделие в полном комплекте, с инструкцией по эксплуатации установлено, инструктаж о правилах эксплуатации проведен:

Подпись покупателя

Гарантийный талон

Для заметок

1918

Page 11
