ВОЗДУШНЫЕ ЗАВЕСЫ
ЭЛЕКТРИЧЕСКИЕ СТАЦИОНАРНЫЕ
LORIOT LTZ-3.0 S
LORIOT LTZ-5.0 S
LORIOT LTZ-6.0 S
LORIOT LTZ-9.0 S
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ГАРАНТИЙНЫЙ ТАЛОН
Перед началом эксплуатации прибора
внимательно изучите данное руководство
и храните его в доступном месте.
Page 2
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ОГЛАВЛЕНИЕ
ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ
ПРАВИЛА БЕЗОПАСНОСТИ
. . . . . . . . . . . . . .
. . . . . . . . . .
НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ ПРИБОРА
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
УПРАВЛЕНИЕ ЗАВЕСОЙ
. . . . . . . . . . . . . . .
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
КОМПЛЕКТНОСТЬ
ПОДГОТОВКА К РАБОТЕ
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . .
. . . . . . . .
. . . . . . . . .
ПОДКЛЮЧЕНИЕ ПУЛЬТА УПРАВЛЕНИЯ
ПОРЯДОК РАБОТЫ
УХОД И ОБСЛУЖИВАНИЕ
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
УТИЛИЗАЦИЯ
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
. . . . . . . . . . . . . . . . .
. . . . . . . . . . . . .
. . . . . . . .
. . . . . . . . . . . . . . . . . . . .
. . . . . . . . .
. . . . . . . . . .
. . . . .
. . . . .
3
4
5
6
7
8
8
9
10
11
13
14
15
17
18
ПРИЛОЖЕНИЯ
Code -128
. . . . . . . . . . . . . . . . . . . .
19
Page 3
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ
ВНИМАНИЕ!
Требования, несоблюдение которых может привести к
тяжелой травме или серьезному повреждению оборудования.
ОСТОРОЖНО!
Требования, несоблюдение которых может привести к серьезной травме или летальному исходу.
ПРИМЕЧАНИЕ:
В тексте данной инструкции воздушно-тепловая завеса может
иметь следующие технические названия, как прибор, устройство,
аппарат, электрическая завеса, тепловая завеса, воздушная
завеса, завеса.
Производитель оставляет за собой право без предварительного
уведомления покупателя вносить изменения в конструкцию,
комплектацию или технологию изготовления изделия с целью
улучшения его свойств.
В тексте и цифровых обозначениях инструкции могут быть
допущены опечатки.
Если после прочтения инструкции у Вас останутся вопросы по
эксплуатации прибора, обратитесь к продавцу или в специализированный сервисный центр для получения разъяснений.
На изделии присутствует этикетка, на которой указаны технические
характеристики и другая полезная информация о приборе.
www.loriot.ru +7 (499) 281 62 00
3
Page 4
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ПРАВИЛА БЕЗОПАСНОСТИ
• Запрещается эксплуатация тепловой завесы в помещениях: со взрывоопасной средой; с биологически активной средой; с запыленной средой;
со средой вызывающей коррозию материалов.
• Запрещается эксплуатация тепловой завесы в помещениях с относительной влажностью более 80%.
• Запрещается длительная эксплуатация завесы в отсутствии персонала.
• Не допускается эксплуатация обогревателя без заземления.
• Запрещается включать обогреватели при снятых крышках.
• Перед началом чистки или технического обслуживания, а также при
длительном перерыве в работе отключите прибор от сети питания.
• Подключение завес LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S и LTZ-9.0 S к питающей
сети должно производиться посредством шнура питания, снабженного
штепсельной вилкой, для обеспечения гарантированного отключения
прибора от источника питания.
• В случае подключения завесы непосредственно к стационарной
проводке, в ней должен быть предусмотрен разъединитель, обеспечивающий отключение прибора от сети питания.
• При перемещении прибора соблюдайте особую осторожность. Не
ударяйте и не допускайте его падения.
• При эксплуатации завесы соблюдайте общие правила безопасности
при пользовании электроприборами.
• В целях обеспечения пожарной безопасности не накрывайте завесу и
не ограничивайте движение воздушного потока на входе и выходе
воздуха, не эксплуатируйте завесу при появлении искрения, наличии
видимых повреждений кабеля, неоднократном срабатывании устройства аварийного отключения (аппаратов защиты).
• Если прибор не оборудован устройством управления температурой в
помещении, то не используйте его в небольших помещениях, когда в
них находятся люди, не способные самостоятельно покинуть комнату,
если за ними не установлено постоянное наблюдение.
• Прибор не предназначен для использования лицами (включая детей) с
пониженными физическими, психическими или умственными способностями или при отсутствии у них опыта или знаний, если они не
находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.
• Дети должны находиться под присмотром для недопущения игры с
прибором.
4
www.loriot.ru +7 (499) 281 62 00
Page 5
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ОСТОРОЖНО!
Во избежание поражения электрическим током замену поврежденного кабеля электропитания должны проводить только квалифицированные специалисты сервисного центра.
• Завеса относится по типу защиты от поражения электрическим
током к классу I по ГОСТ IEC 60335-1
• Во избежание поражения электрическим током все работы по
подключению и техническое обслуживание завесы проводить
только на обесточенной завесе с выключенным автоматическим
выключателем.
• Перед вводом изделия в эксплуатацию настоятельно рекомендуем ознакомиться с настоящим Руководством.
НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ ПРИБОРА
• Воздушно-тепловая завеса предназначена для создания направленного воздушного потока препятствующего проникновению внутрь
помещения холодного наружного воздуха и снижения тепловых
потерь в помещении, а также в качестве дополнительного источника
тепла.
• При отключенных электронагревателях завеса может быть использована в летнее время для защиты кондиционируемого помещения от
проникновения внутрь теплого наружного воздуха, пыли, дыма, насекомых и т.п.
• Завеса предназначена для эксплуатации в районах с умеренным и
холодным климатом, в помещениях с температурой окружающего
воздуха от +1°С до +40°С и относительной влажности воздуха не более
80% (при температуре +25°С) в условиях, исключающих попадание на
нее капель и брызг, а также атмосферных осадков (климатическое
исполнение УХЛ4 по ГОСТ 15 150).
www.loriot.ru +7 (499) 281 62 00
5
Page 6
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
ЭЛЕКТРИЧЕСКИХ ЗАВЕС

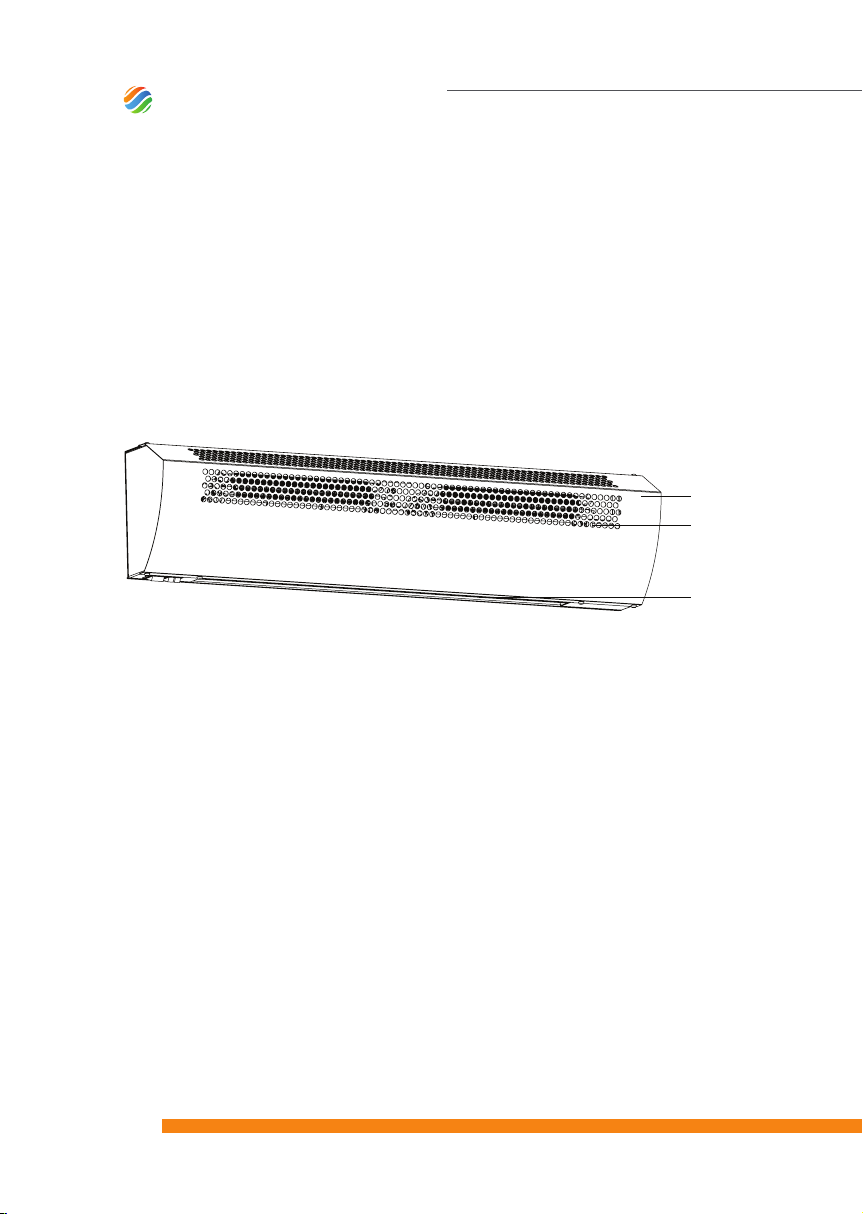

Завеса состоит из корпуса* (1), изготовленного из листовой стали,
покрытой высококачественным полимерным покрытием. В завесах
LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S внутри корпуса расположены
игольчатые электронагреватели («стич-элементы»). Вентиляторы
забирают воздух через переднюю перфорированную решетку корпуса
(2), поток воздуха, проходя через нагревательные элементы, нагревается и выбрасывается через воздуховыпускное сопло (3) в виде
направленной струи.
1
2
3
6
www.loriot.ru +7 (499) 281 62 00
Page 7
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S

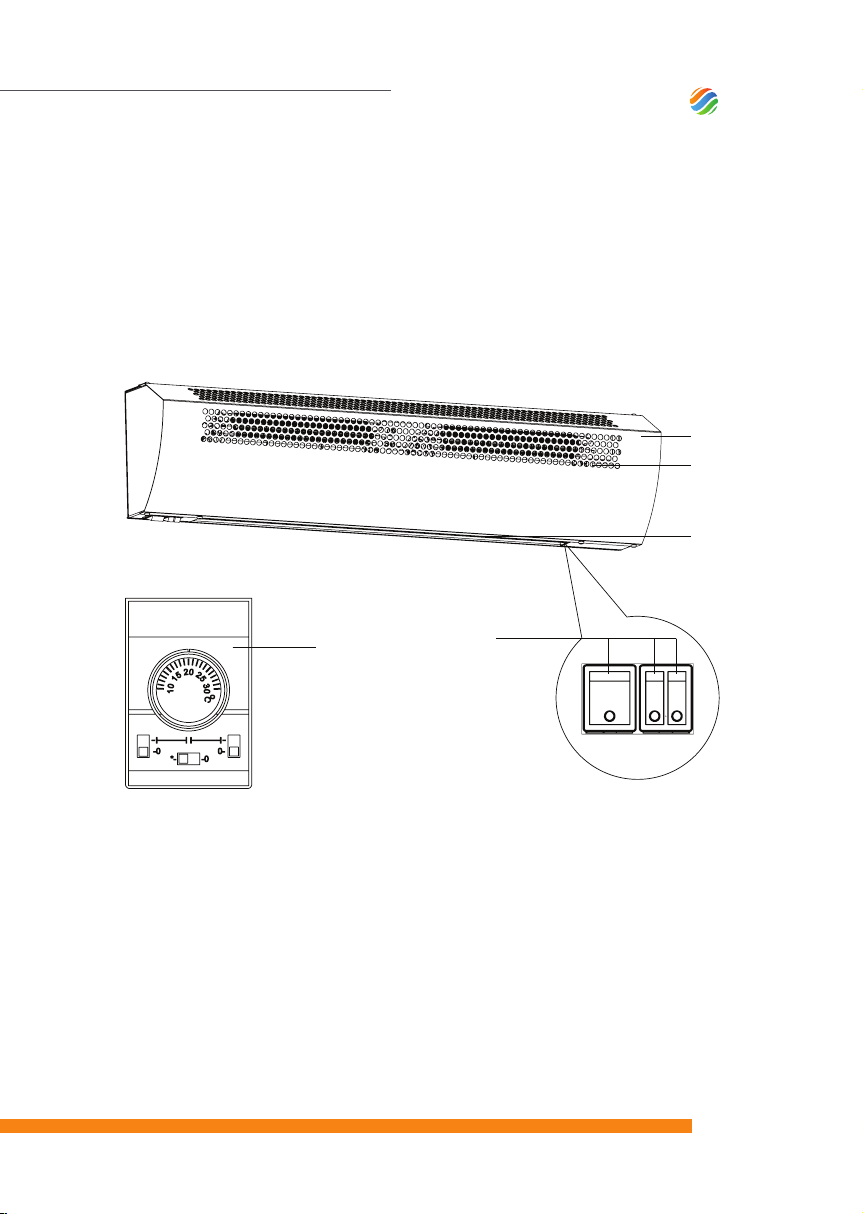

УПРАВЛЕНИЕ ЗАВЕСОЙ
Управление завесой осуществляется с помощью выносного проводного пульта (кроме моделей LTZ-3.0 S, LTZ-5.0 S). Пульт управления, при
помощи встроенного в него термостата, позволяет поддерживать
необходимую температуру воздуха вблизи проема и регулировать
тепловую мощность завесы. Управление завесами LTZ-3.0 S и LTZ-5.0 S
осуществляется блоком управления, расположенном на корпусе
завесы.
1
2
3
5
1. Корпус завесы *
2. Передняя вохдухозаборная решетка
3. Воздуховыпускное сопло
* Дизайн приобретенного Вами прибора может отличаться от изображенного
схематически образца
4
4. Блок управления
на корпусе завесы
(у моделей LTZ-3.0 S, LTZ-5.0 S)
5. Пульт управления
(у моделей LTZ-6.0 S, LTZ-9.0 S)
www.loriot.ru +7 (499) 281 62 00
7
Page 8
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
LTZ 3.0 S LTZ 5.0 S LTZ 6.0 S
Мощность обогрева, кВт
Номинальная потребляемая мощность, кВт
Напряжение питания, В/Гц
Номинальный ток, А
Производительность, м3/ч
Увеличение температуры воздуха
на выходе в режиме «2», °С
Класс электрозащиты
Степень защиты
Уровень шума на расстоянии 5м, дБ (А)
Размеры прибора (ШхВхГ), мм
Размеры упаковки (ШхВхГ), мм
Вес нетто, кг
Вес брутто, кг
0/1,5/3
3,0
220-230/50
14,0
300
I класс
IP20
505х210х135
540x145x225
3,9
4,2
30
47
805х188х135
840x145x225
0/2,5/5
5,0
220-230/50
24,0
400
37,5
I класс
IP20
48
7,2
7,8
КОМПЛЕКТНОСТЬ
Комплектность завесы должна соответствовать:
Завеса
Пульт управления (кроме завес LTZ-3.0 S и LTZ-5.0 S)
Руководство по эксплуатации с гарантийным талоном
Упаковка
0/3,0/6,0
6,0
220-230/50
28,0
600
I класс
IP20
1091x188x135
1190x145x225
9,1
10,0
30
51
1576x188x135
1660x145x225
LTZ 9.0 S
0/4,5/9,0
9,0
380-400/50
15
900
30
I класс
IP20
53.4
13,3
14,3
1 шт.
1 шт.
1 шт.
1 шт.
8
www.loriot.ru +7 (499) 281 62 00
Page 9
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ПОДГОТОВКА К РАБОТЕ
МОНТАЖ ТЕПЛОВОЙ ЗАВЕСЫ
ВНИМАНИЕ!
При установке, монтаже и запуске в эксплуатацию необходимо соблюдать правила технической эксплуатации
электроустановок потребителей (ПТЭЭП) и межотраслевые правила по охране труда при эксплуатации электроустановок (ПОТ РМ-016-2001).
В задней стенке корпуса завесы имеются пазы для
установки завесы. За эти пазы завеса навешивается на
предварительно вмонтированный в стену крепеж. В
качестве крепежа рекомендуются шурупы или болты с

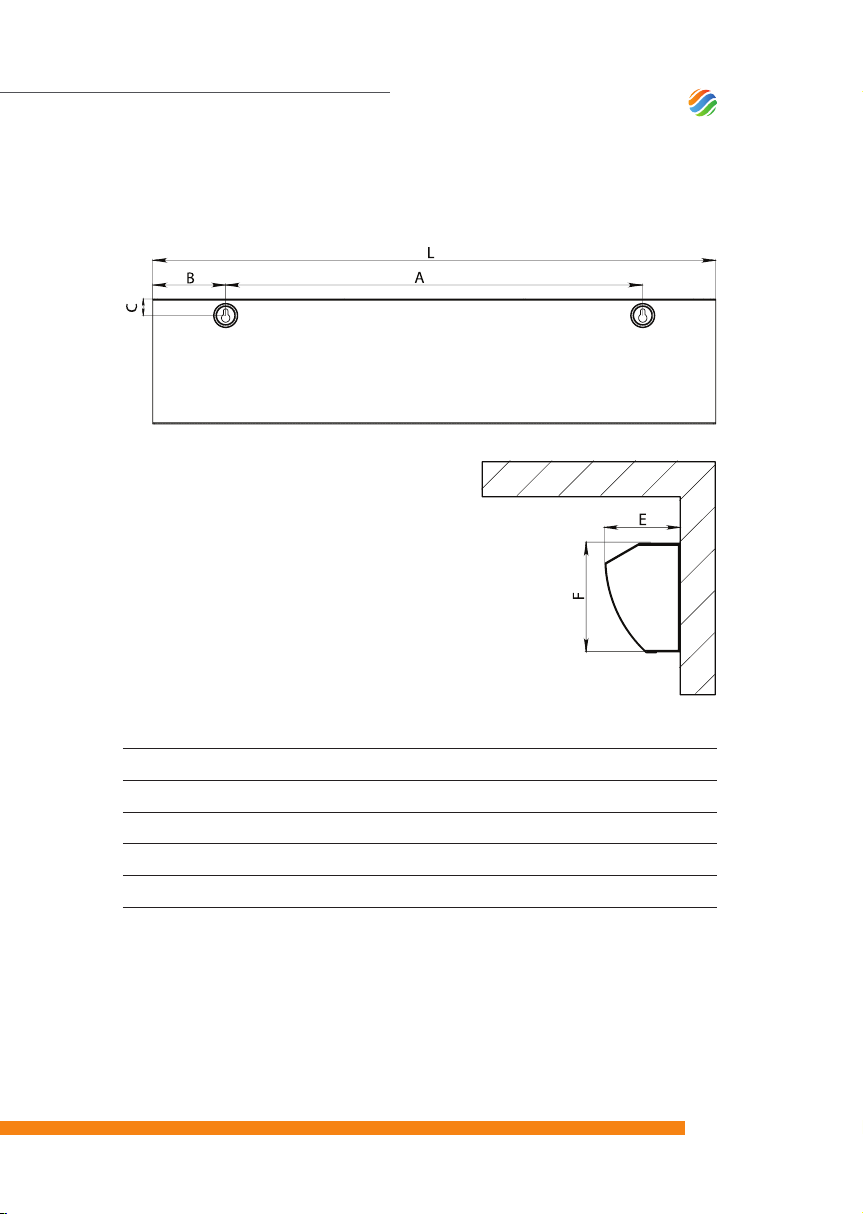

диаметром шляпки от 9 до 11 мм. Установочные размеры
завес приведены в Приложении 1.
Завеса устанавливается как можно ближе к верхней стороне проема, при этом необходимо выдержать расстояние
между верхней стенкой корпуса и потолком не менее 100
мм.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Подключение к электросети осуществляется через автоматический
выключатель в соответствии с «Правилами эксплуатации электроустановок». Для этого необходимо снять крышку на верхней стенке корпуса, завести шнур питания и подключить его к клеммной колодке.

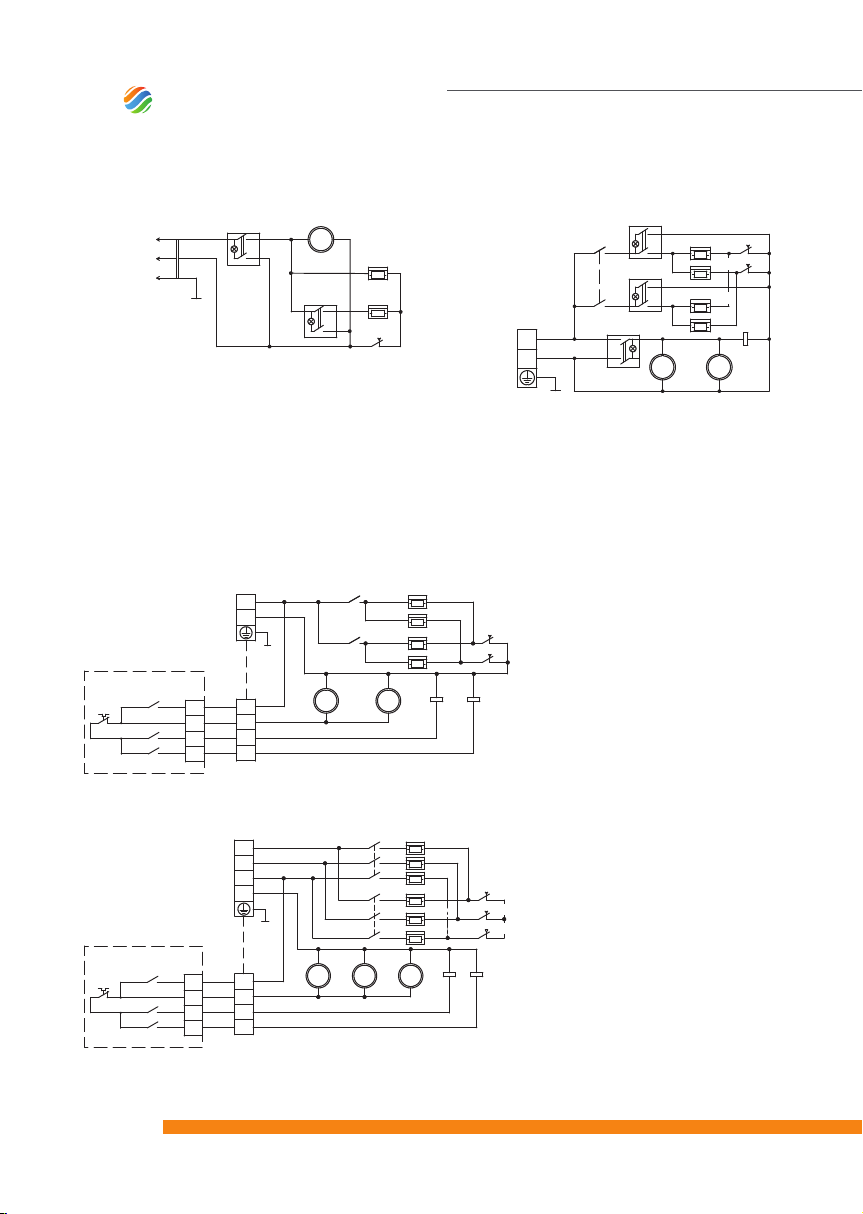

Электрические схемы приведены в Приложении 2.
Завеса LTZ-3.0 S поставляется со шнуром питания с вилкой, подключенным на заводе изготовителе.
Автоматический выключатель и сечение подводимого кабеля должны
соответствовать таблице ниже.
Модель Автоматический выключатель Медный кабель
LTZ-3.0 S
LTZ-5.0 S
LTZ-6.0 S
LTZ-9.0 S
16 A
25 A
32 A
16 A
www.loriot.ru +7 (499) 281 62 00
Шнур с вилкой
3х2,5
3х4,0
5х2,5
9
Page 10
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ВНИМАНИЕ!
Тепловая завеса должна подключаться специалистами,
имеющими соответствующий допуск по технике безопасности.
При первом включении завесы возможно появление характерного запаха и дыма (происходит сгорание масла с
поверхности электронагревателей). Поэтому рекомендуется перед установкой включить завесу в режиме подогрева
на 10-20 минут в хорошо проветриваемом помещении.
ПОДКЛЮЧЕНИЕ ПУЛЬТА УПРАВЛЕНИЯ
Для установки пульта управления необходимо, отвернув винт, снять
верхнюю крышку и панель пульта, закрепить пульт на стене, установить панель и верхнюю крышку.
Пульт управления подключать к завесе посредством четырех либо
пяти жильного медного кабеля (в зависимости от модели) сечением
не ниже 1,0 мм в соответствие с цифровым обозначением контактов
на клеммной колодке завесы и контактов пульта управления: контакт
«1» на завесе к контакту «1» на пульте управления, контакт «2» на
завесе к контакту «2» на пульте и т.д.
10
ВНИМАНИЕ!
Пульт управления должен располагаться вне зоны воздушного потока завесы, иначе работа терморегулятора будет
зависеть от температуры воздушного потока.
www.loriot.ru +7 (499) 281 62 00
Page 11
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ПОРЯДОК РАБОТЫ
УПРАВЛЕНИЕ ЗАВЕСАМИ LTZ-3.0 S, LTZ-5.0 S

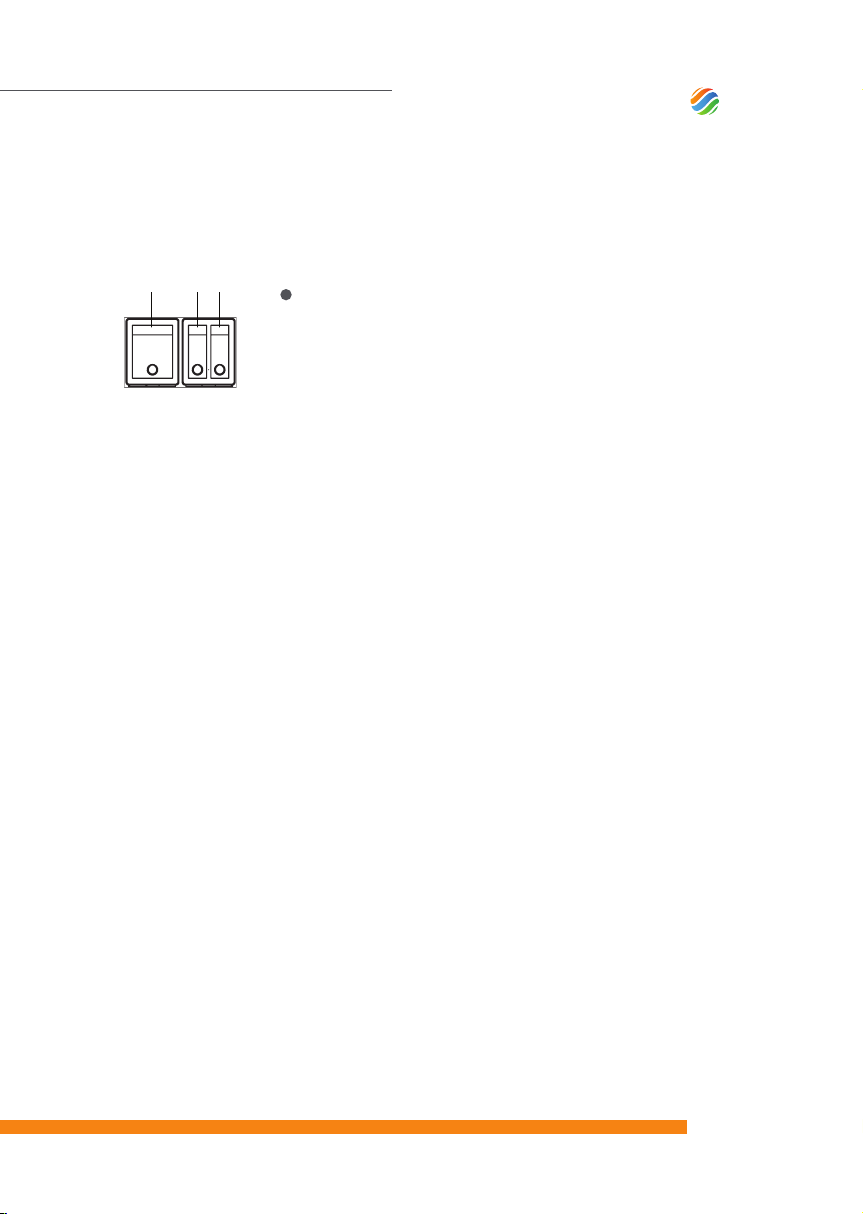

1 2 3
Перед включением завесы клавиши управления
должны находиться в положении 0
1 - клавиша включения вентиляторов,
2, 3 - клавиши включения электронагревателей
ВЕНТИЛЯЦИЯ (РЕЖИМ«О»)
ВКЛЮЧЕНИЕ. Для включения завесы в режим вентиляции (без нагрева) необходимо установить клавишу 1 в положение I, при этом начинают работать вентиляторы завесы и загорается подсветка клавиши.
ВЫКЛЮЧЕНИЕ. Для отключения установить клавишу 1 в положение 0 и
отключить завесу от электросети.
ВЕНТИЛЯЦИЯ С ПОДОГРЕВОМ ПОТОКА ВОЗДУХА
(РЕЖИМЫ «1», «2»)
ВКЛЮЧЕНИЕ.
Для работы в режиме «1» (1/2 тепловой мощности завесы) необходимо
включить завесу в режим 0 вентиляции, установить одну из клавиш 2
или 3 (любую) в положение I, при этом включаются электронагреватели, загорается подсветка клавиши – завеса работает в режиме 1/2
тепловой мощности.
Для работы в режиме «2» (полная тепловая мощность) после включения вентиляторов необходимо установить обе клавиши 2 и 3 в положение I. При этом завеса будет работать в режиме полной тепловой
мощности.
ВЫКЛЮЧЕНИЕ.
Для отключения завесы необходимо установить клавиши 2 и 3 в
положение «O» и отключить завесу от электросети.
www.loriot.ru +7 (499) 281 62 00
11
Page 12
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S

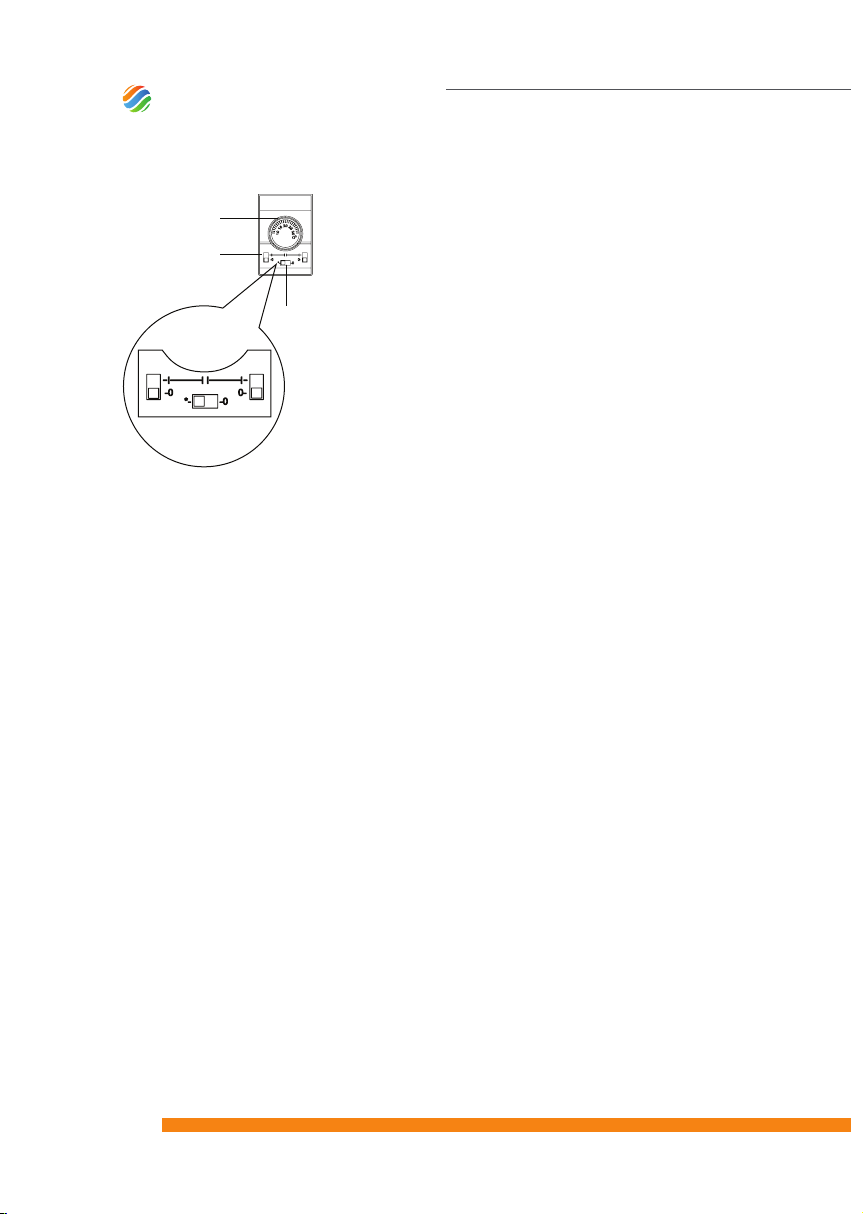

УПРАВЛЕНИЕ ЗАВЕСАМИ LTZ-6.0 S, LTZ-9.0 S
4
2, 3
пульта управления должны находиться в
положении 0.
1- переключатель управления вентиляторами;
Перед включением завесы переключатели
2, 3 - переключатели режимов мощности;
1
4 - терморегулятор.
ВЕНТИЛЯЦИЯ (РЕЖИМ«О»)
ВКЛЮЧЕНИЕ.
Для включения завесы в режим вентиляции (без нагрева) необходимо
перевести переключатель 1 в положение «I», при этом начинают
работать вентиляторы завесы.
ВЫКЛЮЧЕНИЕ.
Для отключения перевести переключатель 1 в положение «O» и отключить завесу от электросети.
ВЕНТИЛЯЦИЯ С ПОДОГРЕВОМ ПОТОКА ВОЗДУХА
(РЕЖИМЫ «1», «2»)
ВКЛЮЧЕНИЕ.
Для работы в режиме «1» (неполной тепловой мощности завесы)
необходимо включить завесу в режиме вентиляции, перевести один из
переключателей 2 или 3 (любой) в положение I при этом включаются
электронагреватели и завеса работает в режиме неполной тепловой
мощности. Вращающимся диском терморегулятора 4 устанавливается требуемая температура воздушного потока. Терморегулятор
поддерживает заданную температуру путем автоматического отключения и включения электронагревателей.
Для работы в режиме «2» (полной тепловой мощности) после включения вентиляторов необходимо перевести оба переключателя 2 и 3 в
положение I. При этом завеса будет работать в режиме полной тепловой мощности.
12
www.loriot.ru +7 (499) 281 62 00
Page 13
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ВЫКЛЮЧЕНИЕ.
Для отключения завесы необходимо перевести переключатели 2 и 3 в
положение 0. После этого перевести переключатель 1 в положении 0
и отключить завесу от электросети.
Для увеличения эксплуатационного срока службы рекомендуется
перед выключением оставить завесу работать несколько минут в
режиме вентилятора для снятия остаточного тепла с нагревательных
элементов.
УХОД И ОБСЛУЖИВАНИЕ
ВНИМАНИЕ!
Во избежание поражения электрическим током перед
началом чистки или технического обслуживания отключите
прибор от электросети.
При правильной эксплуатации завеса почти не требует специального технического обслуживания. Для надежной работы
завесы необходимо:
периодически (не реже одного раза в месяц) производить
чистку от пыли и загрязнений передней перфорированной
стенки корпуса и при необходимости других наружных поверхностей завесы;
после окончания эксплуатации завесы в холодное время года
и перед началом эксплуатации, либо после длительного
перерыва, необходимо так же очищать (пылесосить) нагревательный элемент.
ПРИМЕЧАНИЕ:
Для чистки нагревательного элемента необходимо воспользоваться услугами квалифицированного специалиста или сервисцентра.
www.loriot.ru +7 (499) 281 62 00
13
Page 14
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

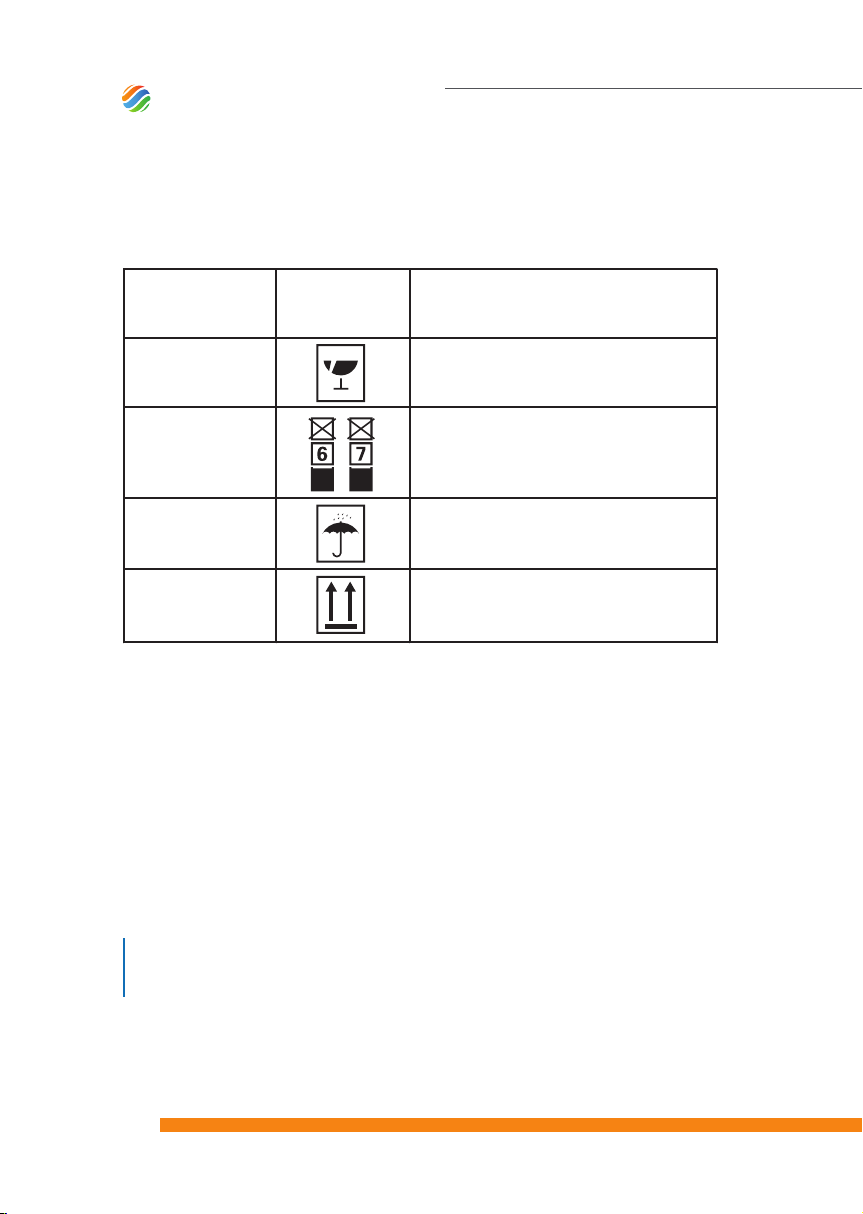

При транспортировке и хранении следует соблюдать условия обозначенные специальными знаками на упаковке:
Номер и
наименование
знака
Хрупкое.
Осторожно
Предел по
количеству
ярусов
в штабеле
Беречь
от влаги
Верх
знака
Назначение
Осторожное обращение
Максимальное количество
одинаковых упаковок, которое можно
штабелировать одну на другую
Необходимость защиты
от воздействия влаги
Указывает правильное
вертикальное положение
груза
Завесы в упаковке изготовителя могут транспортироваться всеми
видами крытого транспорта при температуре от -50°С до +50°С и
среднемесячной относительной влажности 80% (при +25°С) с исключением ударов и перемещений внутри транспортного средства.
Завесы должны храниться в упаковке изготовителя в отапливаемом,
вентилируемом помещении при температуре от +1°С до +40°С и
среднемесячной относительной влажности 80% (при +25°С).
ПРИМЕЧАНИЕ:
После транспортирования при отрицательных температурах выдержать завесу в помещении, где предполагается ее эксплуатация, без
включения в сеть не менее 2-х часов.
14
www.loriot.ru +7 (499) 281 62 00
Page 15
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
УТИЛИЗАЦИЯ
По истечении срока службы прибор должен подвергаться утилизации
в соответствии с нормами, правилами и способами, действующими в
месте утилизации.
Не выбрасывайте прибор вместе с бытовыми отходами.
По истечении срока службы прибора, сдайте его в пункт сбора для
утилизации, если это предусмотрено местными нормами и правилами.
Это поможет избежать возможных последствий на окружающую
среду и здоровье человека, а также будет способствовать повторному
использованию компонентов изделия.
Информацию о том, где и как можно утилизировать прибор можно
получить от местных органов власти.
ДАТА ИЗГОТОВЛЕНИЯ
Дата изготовления указана на приборе.
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
При устранении неисправностей соблюдайте меры безопасности,
изложенные в настоящем руководстве.
ЕСЛИ ЗАВЕСА НЕ ВКЛЮЧАЕТСЯ
ВОЗМОЖНЫЕ ПРИЧИНЫ:
• Отсутствует напряжение в сети. Проверить наличие напряжение в
электросети.
• Обрыв шнура питания. Проверить целостность шнура питания, при
необходимости заменить неисправный кабель.
• Неисправна клавиша включения вентиляторов. Проверить срабатывание клавиши включения вентиляторов, неисправную заменить
(возможно только у моделей LTZ-3.0 S, LTZ-5.0 S, где управление
завесой происходит с помощью кнопок на самой завесе).
• Неисправен или неправильно подключен пульт управления завесой.
Проверить правильность подключения пульта управления. При необходимости заменить неисправный пульт управления.
ВНИМАНИЕ!
Частое срабатывание устройства аварийного отключения не
является нормальным режимом работы завесы.
В случае повторного срабатывания устройства аварийного
отключения необходимо отключить и обесточить завесу,
выяснить и устранить причины, вызвавшие срабатывание
устройства аварийного отключения.
www.loriot.ru +7 (499) 281 62 00
15
Page 16
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ЕСЛИ ВОЗДУШНЫЙ ПОТОК НЕ НАГРЕВАЕТСЯ
ВОЗМОЖНЫЕ ПРИЧИНЫ:
• Обрыв цепи питания электронагревателей. Устранить обрыв.
• Неисправны электронагреватели. Заменить электронагреватели.
• Сработал датчик защиты от перегрева, который отключил нагревательные элементы. Необходимо выяснить причины, вызвавшие
перегрев завесы и устранить их. После остывания стич-элементов они
включатся автоматически.
Для повторного включения завесы необходимо выключить её, устранить причины, вызвавшие перегрев и повторно включить.
ЕСЛИ СНИЗИЛАСЬ СКОРОСТЬ ВОЗДУШНОГО ПОТОКА,
НАРУЖНЫЙ ВОЗДУХ ЛЕГКО ПРОНИКАЕТ В ПОМЕЩЕНИЕ
ВОЗМОЖНЫЕ ПРИЧИНЫ:
Произошло сильное загрязнение передней перфорированной стенки
корпуса или нагревательного элемента. Прочистить стенку корпуса
или нагревательный элемент.
ПРИМЕЧАНИЕ:
Для устранения неисправностей, связанных с заменой комплектующих изделий и обрывом цепи, обращайтесь в специализированные
ремонтные мастерские или на предприятие-изготовитель.
ВНИМАНИЕ!
Ремонт и подключение прибора должен производить квалифицированный специалист. Если подключение будет выполнено
неквалифицированным специалистом, то это может стать
причиной поломки прибора, а также удара электрическим
током или пожара.
16
www.loriot.ru +7 (499) 281 62 00
Page 17
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок 3 года со дня продажи.
Гарантийное обслуживание прибора производится в соответствии с
гарантийными обязательствами, перечисленными в гарантийном
талоне.
Воздушно-тепловая завеса изготовлена и принята в соответствии с
требованиями ТУ 3468-002-81254366-2008 и признана годной к
эксплуатации.
Воздушно-тепловая завеса сертифицирована на территории
Таможенного союза и соответствует следующим нормативным
требованиям:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»,
ТР ТС 010/2011 «О безопасности машин и оборудования»,
ТР ТС 020/2011 «Электромагнитная совместимость технических
средств».
Сделано в России
Система менеджмента качества сертифицирована на соответствие
требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
Изготовитель:
Общество с ограниченной ответственностью
«Ижевский завод тепловой техники»
Адр ес : 4 2 60 52 , г. Иж ев ск, ул. Ле соз ав од с ка я, д.2 3/ 11 0 ;
Тел./факс:+7 (3412) 905 410, +7 (3412) 905 411.
ОГРН: 1071832004386
www.loriot.ru +7 (499) 281 62 00
17
Page 18
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Отметка ОТК
18
www.loriot.ru +7 (499) 281 62 00
Page 19
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ПРИЛОЖЕНИЕ 1
УСТАНОВОЧНЫЕ РАЗМЕРЫ ЗАВЕС.
СХЕМА ЗАДНЕЙ ПЛАСТИНЫ ЗАВЕС ДЛЯ ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ.
МОДЕЛЬ
LTZ-3.0 S
LTZ-5.0 S
LTZ-6.0 S
L
505
806
1091
415
640
995
A
55
80
45
B
27
30
30
C
127
135
135
E
188
188
188
LTZ-9.0 S 1576 1480 48 30 135 188
* Минимальное расстояние от потолка до верхней плоскости завесы - 100 мм.
www.loriot.ru +7 (499) 281 62 00
19
F
Page 20
Воздушные электрические тепловые завесы
LORIOT LTZ-3.0 S, LTZ-5.0 S, LTZ-6.0 S, LTZ-9.0 S
ПРИЛОЖЕНИЕ 2
Схема электрическая LTZ-3.0 S Схема электрическая LTZ-5.0 S
M1
M
~
SA1 .2
~220 -230 B
L
N
PE
SA1 .1
ЕК1,ЕК2,ЕК3 - электронагреватель;
SA1 - сетевой выключатель;
SA2,SA3 - выключатели нагревателей;
КМ1,КM2 - магнитный пускатель;
SK1,SK2,SK3 - защитный термостат;
SK4 - терморегулятор;
ХТ1,ХТ2 - колодка клеммная;
М1,М2,М3 - электродвигатель.
Схема электрическая LTZ-6.0 S
ÕÒ1
L
Пульт управления
SK3
SA1
SA2
SA3
~220 -230 B
ÕÒ2
N
1
1
2
2
3
3
4
4
EK 1.1
EK 1.2
SK1
KM1.2
KM2.2
M1 M2
M
~
ÕÒ1
L
~220 -230 B
N
ЕК1,ЕК2 - электронагреватель;
КМ1 – электромагнитное реле;
М1,М2 - электродвигатель.
SK1,SK2 - защитный термостат;
ХТ1 - колодка клеммная;
EK1.1
EK2.1
EK1.2
EK2.2
M
~
ЕК1,ЕК2, - электронагреватель;
КМ1,КM2 – электромагнитное реле;
SK1
М1,М2 - электродвигатель.
SK2
SA2,SA3 - выключатели нагревателей;
SK1,SK2 - защитный термостат;
KM2.1KM1.1
ХТ1,ХТ2 - колодка клеммная;
SA1 - сетевой выключатель;
SK3 - терморегулятор;
K M 1.2
SA 2 .1
SA 2.2
SA1
M1
M
~
EK1.1
EK
EK
EK2 .2
M
~
SK1
2.1
SK2
1.2
K M 1.1
M2
Схема электрическая LTZ-9.0 S
ÕÒ1
L1
L2
~380-400B
L3
N
Пульт управления
SK4
SA1
SA2
SA3
20
ÕÒ2
1
1
2
2
3
3
4
4
www.loriot.ru +7 (499) 281 62 00
M1 M2 M3
M
~M~M~
KM1.2
KM2.2
EK1.1
EK2.1
EK3.1
EK1.2
EK2.
EK3.2
ЕК1,ЕК2,ЕК3 - электронагреватель;
.2
2
.2
.2
KM1.1
SA2,SA3 - выключатели нагревателей;
SK2
КМ1,КM2 - магнитный пускатель;
SK3
SK1,SK2,SK3 - защитный термостат;
SK4 - терморегулятор;
KM2.1
ХТ1,ХТ2 - колодка клеммная;
SA1 - сетевой выключатель;
SK1
М1,М2,М3 - электродвигатель.
Page 21
Page 22
Loading...
