ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ГАРАНТИЙНЫЙ ТАЛОН
ЭЛЕКТРИЧЕСКИЕ
ТЕПЛОВЫЕ ПУШКИ
Серия
Tornado
Loriot LT-15P
Loriot LT-24P
Loriot LT-30P
Page 2
СОДЕРЖАНИЕ
1. Общие указания .................................................................3
2. Правила безопасности ...................................................4
3. Технические характеристики ......................................6
4. Комплектность и устройство
тепловой пушки ..................................................................6
5. Управление прибором ....................................................9
6. Техническое обслуживание .........................................11
7. Хранение и транспортировка ....................................12
8. Возможные неисправности и методы
их устранения ......................................................................13
9. Правила утилизации .......................................................14
10. Информация о сертификации
и нормативные документы ...........................................15
Свидетельство о приёмке
М.П.
Code-128
Внимание! Технические характеристики продукции могут быть
изменены производителем без дополнительного уведомления
и отличаться в зависимости от страны продажи.
2
Содержание
Page 3
1. ОБЩИЕ УКАЗАНИЯ
1.1 Тепловые пушки серии Tornado (Loriot LT-15P, Loriot LT-24P, Loriot LT-30P)
предназначены для воздушного обогрева производственных, жилых и
вспомогательных помещений, просушки предметов и поверхностей не
выходящих за рамки безопасной среды. Приборы имеют прочный противоударный корпус и комплектуются надежными трубчатыми нагревательными элементами (ТЭН).
1.2 Исполнение тепловой пушки — переносное (на дуге), рабочее положение — установка на полу.
1.3 Тепловая пушка предназначена для эксплуатации в районах с умеренным и холодным климатом в помещениях с температурой от минус 10°С
до плюс 40°С и относительной влажностью воздуха до 98% (при температуре плюс 25°С) в условиях, исключающих попадание на него капель,
брызг, а также атмосферных осадков (климатическое исполнение УХЛ 3.1
по ГОСТ 15150).
1.4 Тепловая пушка рассчитана на питание от электросети переменного тока
частотой 50 Гц, номинальное напряжение сети 230 В (допустимые колебания напряжения +/- 10%).
1.5 Внимание! Приобретая тепловую пушку:
- убедитесь в наличии штампа магазина и даты продажи в талоне на
гарантийный ремонт;
- убедитесь в том, чтобы заводской номер на этикетке соответствовал
номеру, указанному в свидетельстве о приемке и отрывном талоне на
гарантийный ремонт;
- проверьте комплектность тепловой пушки;
- проверьте работу конвектора и отсутствие механических повреждений.
1.6 Ремонт пушки должен проводиться только квалифицированным специалистами в авторизованных сервисных центрах.
Внимание! После транспортирования при отрицательных температурах
необходимо выдержать тепловую пушку в помещении, где предполагается
его эксплуатация, без включения в сеть не менее одного часа.
Общие указания
3
Page 4
2. ПРАВИЛА БЕЗОПАСНОСТИ
2.1 При эксплуатации тепловой пушки соблюдайте общие правила безопасности при пользовании электроприборами. Используйте тепловую
пушку только так, как это указано в инструкции. Любое использование
в целях, не предусмотренных изготовителем, может привести к возгоранию, поражению электрическим током или ранению.
2.2 Перед эксплуатацией тепловой пушки убедитесь, что электрическая
сеть соответствует необходимым параметрам по силе тока и имеет канал
заземления.
2.3 Запрещается эксплуатация без заземления.
2.4 По типу защиты от поражения электрическим током пушка относится
к классу I по ГОСТ Р МЭК 335-1-94.
2.5 Запрещается эксплуатация в помещениях:
- с относительной влажностью более 93%;
- с взрывоопасной средой;
- с химически активной средой, разрушающей металлы и изоляцию;
- одновременно с находящимися рядом электрическими приборами.
2.6 Запрещается эксплуатация пушки в бассейнах, ванных и душевых комнатах и других помещениях при возможности попадания на его поверхность прямых струй.
2.7 Запрещается длительная эксплуатация прибора без надзора.
2.8 Во избежание опасности, вызываемой случайным возвратом термовыключателя в исходное положение, прибор не должен питаться через
внешнее выключающее устройство, такое как таймер, или не должен
быть соединен с цепью, в которой происходит регулярное включение
и выключение питания.
2.9 Подключение обогревателя к питающей сети должно производиться
посредством шнура питания, снабженного штепсельной вилкой для обеспечения гарантированного отключения прибора от источника питания.
Обогреватель нельзя располагать непосредственно под штепсельной
розеткой.
2.10 Во избежание несчастных случаев запрещается прикасаться к наруж-
ным поверхностям и органам управления включенной пушки мокрыми
руками или другими частями тела.
2.11 Запрещается включать тепловую пушку при наличии на его поверхно-
сти конденсированной влаги и капель воды.
2.12 Запрещается чистка тепловой поверхности, находящейся под напря-
жением.
4
Правила безопасности
Page 5
2.13 Запрещается протирать поверхности корпуса управления сырыми или
влажными предметами и моющими средствами.
2.14 Запрещается помещать любые предметы в лопасти вентилятора тепловой пушки и нагревательный элемент.
2.15 Не использовать данный обогреватель вблизи ванны, душа или плавательного бассейна.
2.16 Отключайте тепловую пушку от сети:
- при длительном перерыве в эксплуатации;
- при чистке пушки;
- при отключении напряжения в электрической сети;
2.17 Во избежание ожогов, во время работы пушки, не прикасайтесь к верхней поверхности корпуса и к решетке в месте выхода воздушного потока.
2.18 Следите за тем, чтобы электрошнур не перекручивался и не перегибался, не соприкасался с острыми предметами, углами и кромками мебели,
а также с металлическими поверхностями прибора.
2.19 Внимание! В целях обеспечения пожарной безопасности соблюдайте
следующие правила:
- перед подключением пушки к электрической сети проверьте отсут-
ствие повреждений изоляции шнура питания;
- шнур питания не должен быть пережат тяжелыми предметами;
- не располагайте рядом с пушкой легковоспламеняющиеся предме-
ты (синтетические материалы, мебель, ковры, шторы, лакокрасочные
продукты, растворители и т.п.);
- расстояние до ближайших легковоспламеняющихся предметов (синте-
тические материалы, мебель, шторы и т.п.) должно быть не менее 0,5 м.
- не накрывайте пушку, не кладите на нее посторонние предметы, што-
ры и одежду и не ограничивайте движение воздушного потока
на входе и выходе воздуха;
- не используйте прибор не по его прямому назначению (сушка одеж-
ды и т.п.);
- не эксплуатируйте пушку при появлении искрения, наличии видимых
повреждений кабеля.
2.20 Запрещается разборка и ремонт пушки потребителем.
Внимание! Настоятельно рекомендуется соблюдать указанные требования
безопасности. Несоблюдение требований безопасности может привести
к несчастному случаю, пожару или выходу изделия из строя. Изготовитель
не несет ответственности в случае повреждения прибора или его частей
в результате установки, выполненной без соблюдения правил, указанных
в данном руководстве, в результате колебаний напряжения в электрической сети пользователя, а также, если конструкция прибора или какие-то
ее части были изменены пользователем.
Правила безопасности
5
Page 6
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Модель Loriot LT-15P Loriot LT-24P Loriot LT-30P
Мощность обогрева I/II ступень, Вт 7500/15000 12000/24000 15000/30000
Мощность в режиме вентиляции, Вт 120 120 195
Напряжение сети/частота тока, В/Гц 380–400/50
Номинальный ток, А 22,3 35,3 44,5
Необходимый для подключения медный кабель 5х4,0 5х6,0 5х10,0
Производительность по воздуху, м³/ч 1700 1700 2400
Площадь обогрева, м² 150 240 300
Увеличение температуры воздуха на выходе
в режиме максимальной мощности, °С
Степень защиты IP20
Класс электрозащиты I Class
Вес нетто, кг 12,5 16,0 20,0
Вес брутто, кг 13,9 18,0 20,9
26 42 37
Габаритные размеры прибора (Ш x В x Г), мм 415x570x315 415x560x435 415x560x450
Габаритные размеры упаковки (Ш x В x Г), мм 435x595x345 435x595x495 435x595x495
Примечание: при падении напряжения в сети на 10% возможно снижение производительности по
воздуху от номинального значения на 20%, снижение потребляемой мощности в максимальном
режиме до 25%.
4. КОМПЛЕКТНОСТЬ И УСТРОЙСТВО ТЕПЛОВОЙ ПУШКИ
4.1 Комплектность тепловой пушки:
- пушка ........................................................................................................................................ 1 шт
- руководство по эксплуатации ...................................................................1 экземпляр
- гарантийный талон ..........................................................................................1 экземпляр
- упаковка ....................................................................................................................1 комплект
6
Технические характеристики. Устройство прибора
Page 7

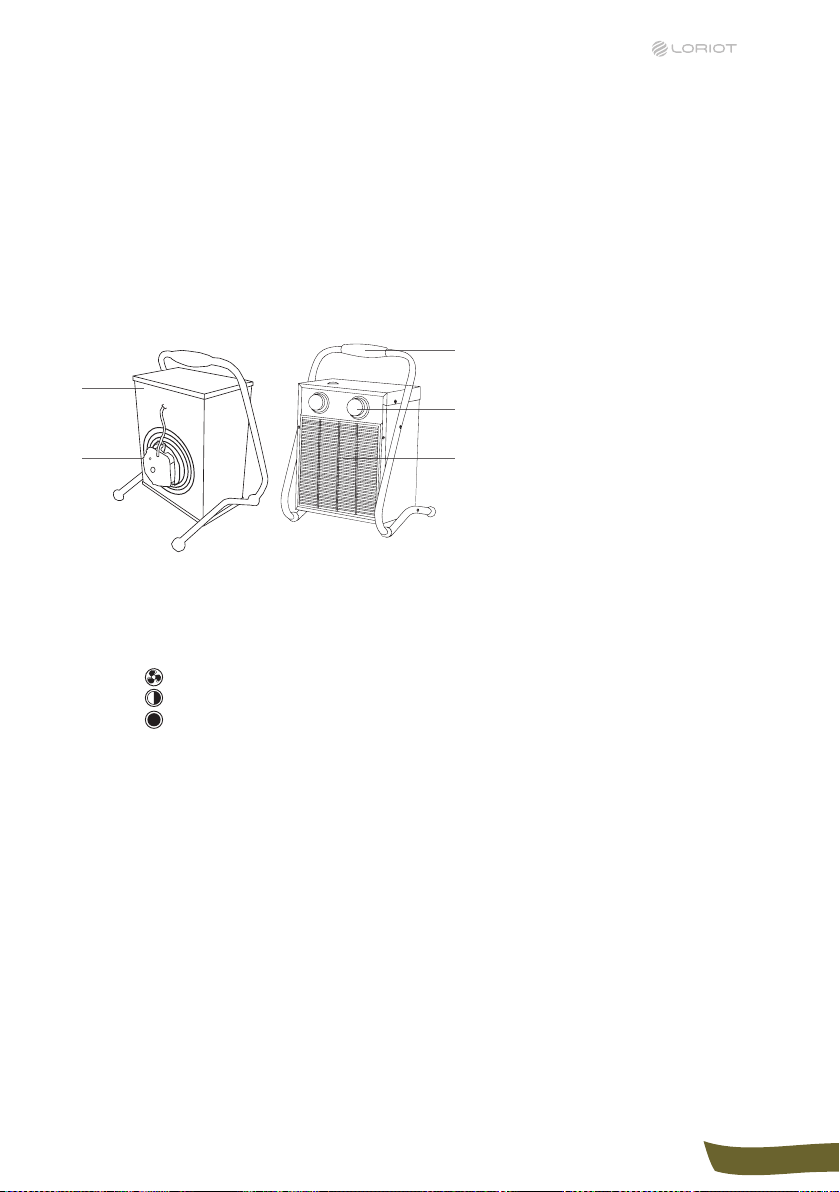

4.2 Устройство тепловой пушки:
Несущая конструкция тепловой пушки (см. Рис. 1) состоит из корпуса (1)
и подставки-ручки (2). Вентилятор (3) расположен в задней части устройства. Блок управления смонтирован на шасси, расположенном в верхней
части корпуса под крышкой. Органы управления вынесены на панель
шасси (4). Внутри корпуса расположены трубчатые электронагревательные
элементы, закрытые с лицевой стороны тепловентилятора решеткой (5).
Воздушный поток, втянутый вентилятором в корпус, проходя между петлями трубчатых электронагревательных элементов, нагревается и подается в
помещение через решетку.
1 — Корпус
2
2 — Подставка-ручка
1
3 — Вентилятор
4
4 — Панель управления
5 — Решетка
53
Рисунок 1
Работа тепловой пушки возможна в одном из следующих режимов:
- режим « » — вентиляция;
- режим « » — вентиляция с нагревом (неполная мощность);
- режим « » — вентиляция с нагревом (полная мощность для всех моделей)
Вентилятор затягивает воздух через отверстия воздухозаборной решетки.
Воздушный поток, втянутый вентилятором в корпус, проходя между петлями
трубчатых электронагревательных элементов, нагревается и подается
в помещение через отверстия воздуховыпускной решетки. Работа тепловентилятора возможна в следующих режимах:
• прибор выключен;
• вентиляция (без нагрева);
• вентиляция с включением электронагревательных элементов – один
или несколько режимов.
Устройство прибора
7
Page 8

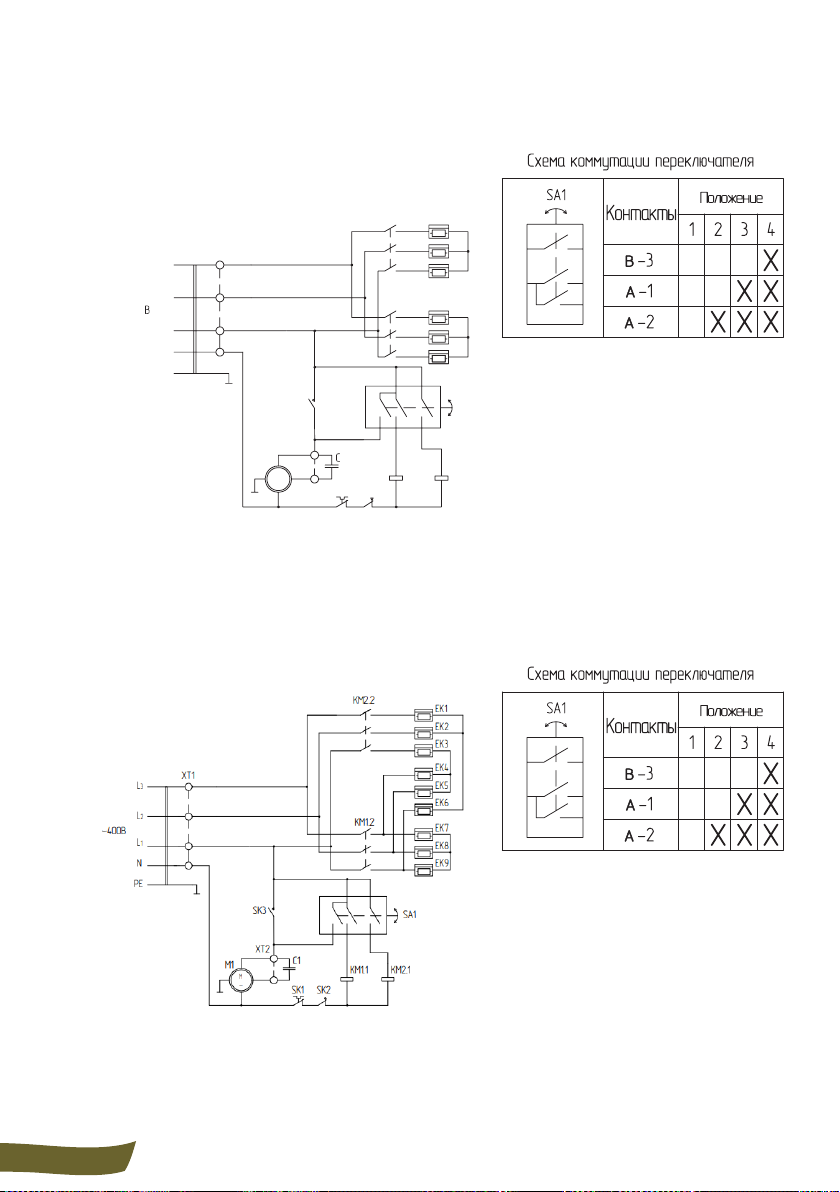

4.3 Электрические схемы:
Электрическая схема для тепловой пушки Loriot LT-15P, Loriot LT-24P
380-400
~
KM1.2
XT1
L
3
2
L
L
1
N
PE
SK3
XT2
M1
M
~
KM2.2
1
SK1
SK2
KM1.1
EK1
EK2
EK3
EK4
EK5
EK6
EK1— EK6 — нагревательный элемент;
M1 — электродвигатель;
KM1, KM2 — электромагнитное реле;
1
A
S
SA1 — переключатель режимов работы;
SK1 — терморегулятор;
SK2 — защитный термостат;
KM2.1
SK3 — термостат задержки выключения
электродвигателя;
XT1 — клеммная колодка.
Рисунок 2
4.3 Электрические схемы:
Электрическая схема для тепловой пушки Loriot LT-30P
380-400
~
KM1.2
XT1
L
3
L
2
L
1
N
PE
SK3
XT2
M1
M
~
KM2.2
1
SK1
SK2
KM1.1
EK1
EK2
EK3
EK4
EK5
EK6
EK1— EK6 — нагревательный элемент;
M1 — электродвигатель;
KM1, KM2 — электромагнитное реле;
1
A
S
SA1 — переключатель режимов работы;
SK1 — терморегулятор;
SK2 — защитный термостат;
KM2.1
SK3 — термостат задержки выключения
электродвигателя;
XT1, XT2 — клеммная колодка
С1 — конденсатор.
Рисунок 3
8
Устройство прибора
Page 9

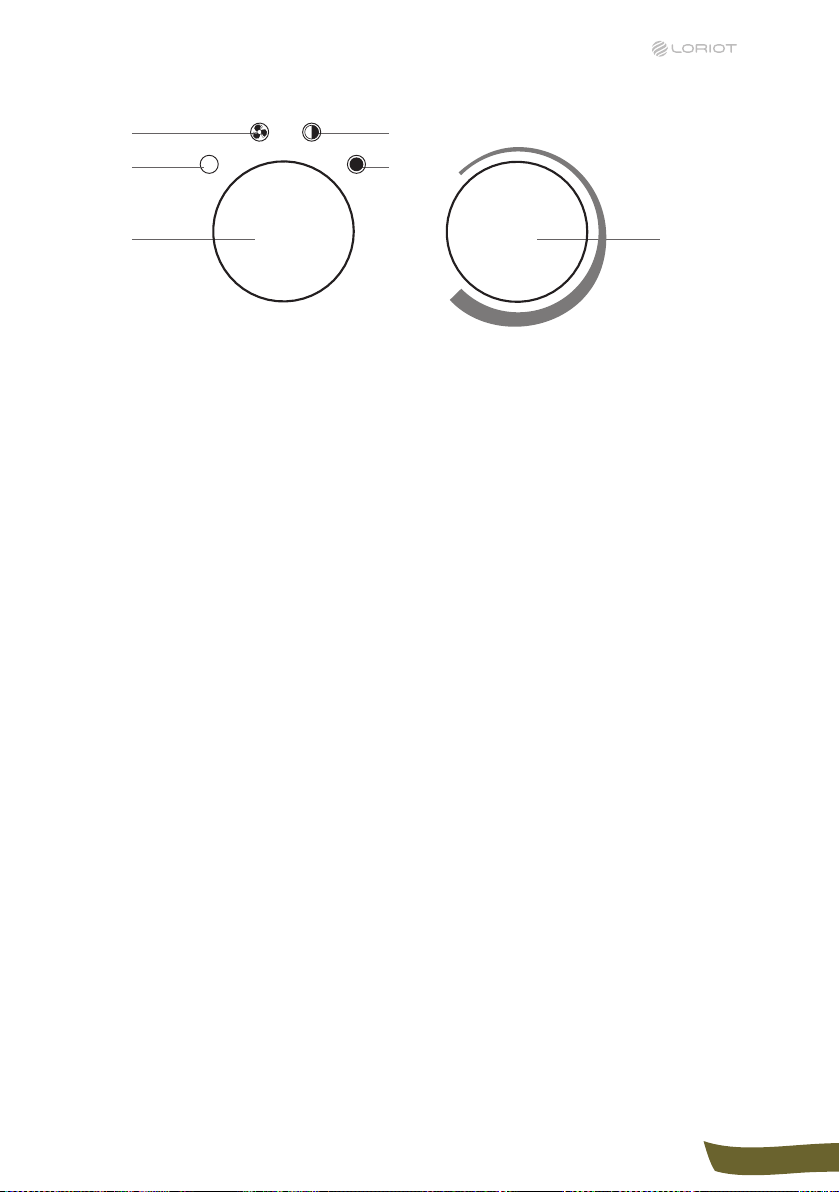

5. УПРАВЛЕНИЕ ПРИБОРОМ
2 3
1 4
5 6
Рисунок 4
1. Положение выключения прибора
2. Положение режима вентиляции без нагрева
3. Положение частичной мощности нагрева
4. Положение полной мощности нагрева
5. Ручка переключателя режимов.
6. Ручка регулировки термостата.
5.1 Подготовка к работе
Извлеките пушку из картонной коробки. Сохраните коробку для межсезонного хранения. Убедитесь, что клавиши переключателя 5 (см. Рис. 4) находится в положении «О», а ручка терморегулятора 3 повернута в крайнее
против часовой стрелки положение «MIN». Во избежание перегрузки электросети не рекомендуется подключать обогреватель к розетке, к которой
подключены другие электроприборы большой мощности.
MIN
MAX
Модели Loriot LT-15P, Loriot LT-24P и Loriot LT-30P выпускается без силового кабеля. Для подключения тепловентилятора к стационарной трехфазной
электросети использовать пятижильный кабель с медными жилами, сечение
медной жилы должно быть:
- не менее 4,0 мм² для тепловентилятора Loriot LT-15P;
- не менее 6,0 мм² для тепловентилятора Loriot LT-24P;
- не менее 10,0 мм² для тепловентилятора Loriot LT-30P.
Для подключения к стационарной электросети необходимо:
• отвернув три самореза, снять крышку тепловентилятора;
• подключить силовой кабель к клеммной колодке тепловентилятора со-
гласно маркировке на шасси;
• затянув гайку кабельного ввода, жестко зафиксировать кабель;
• подключить силовой кабель к щиту питания. Тепловентилятор не имеет
встроенного предохранителя, поэтому подключение к электросети необходимо производить через автоматический выключатель 32А для Loriot
LT-15P, Loriot LT-24P, Loriot LT-30P.
Управление прибором
9
Page 10
5.2 Включение прибора
Подключение тепловой пушки к электросети осуществляется путем включения вилки шнура питания прибора в розетку с напряжением 380–400/50
В/Гц и заземляющим проводом. Для включения пушки необходимо подключить шнур питания к сетевой розетке, клавишу переключателя установить в
положение (положение « » или в положение « »), ручку терморегулятора
повернуть по часовой стрелке до включения электронагревателя. электронагревателя.
5.3 Установка температуры
Ручкой терморегулятора устанавливается требуемая температура воздуха в помещении. Чтобы установить необходимую температуру нагрева и
поддерживать постоянную температуру воздуха в помещении, включите
прибор на полную мощность, переведя ручку регулировки термостата в
положение «MAX». Когда температура в помещении достигнет комфортного
для вас уровня, начните медленно поворачивать ручку регулировки термостата против часовой стрелки, пока не услышите щелчок. Таким образом
прибор запомнит комфортную для вас температуру и будет поддерживать
её, автоматически включая и выключая нагревательные элементы.
5.4 Режим вентиляции (без нагрева)
Для включения прибора в режиме вентиляции (без нагрева) переведите
ручку переключателя (5) в положение « », (см. Рис. 4), при этом начинает
работать вентилятор. Чтобы отключить режим вентиляции и выключить
прибор, переведите ручку переключателя (5) в положение «О». Если температура окружающего воздуха выше, чем установленная терморегулятором, пушка работает в режиме вентиляции без нагрева. Если температура
окружающего воздуха ниже, чем установленная терморегулятором, пушка
работает в режиме вентиляции с нагревом (мощность нагрева зависит от
положения клавиши переключателя). Ручкой терморегулятора (6) устанавливается требуемая температура воздуха в помещении. Терморегулятор
поддерживает заданную температуру путем автоматического отключения
и включения электронагревателя (примерный диапазон поддерживаемой температуры от 0 до +40 °С). Для увеличения желаемой температуры
поверните ручку терморегулятора по часовой стрелке, для уменьшения –
против часовой стрелки.
5.5 Выключение прибора
Переведите кнопку включения/выключения в положение « » (см. Рис. 4)
и выньте. Подождите пять – десять минут. Это необходимо для охлаждения ТЭНов прибора. Переведите ручку (5) в положение «О» (выключено).
Отключите прибор от сети не ранее чем через десять минут после работы
вентилятора или после того, как прибор в течении десяти минут будет находится в режиме «О» (выключен).
10
Управление прибором
Page 11
Внимание!
В целях увеличения эксплуатационного срока службы тепловентилятора
рекомендуется соблюдать указанную последовательность выключения
тепловентилятора. Выключение тепловентилятора без предварительного
охлаждения электронагревателей может привести к перегреву и преждевременному выходу из строя электронагревателей.
5.6 Функция защиты от перегрева
Тепловая пушка снабжена устройством аварийного отключения электронагревательных элементов и вентилятора в случае перегрева корпуса.
Перегрев корпуса может наступить по следующим причинам:
- решетки закрыты посторонним предметами или сильно загрязнены;
- тепловая мощность пушки превышает теплопотери помещения, в котором
он работает;
- неисправен вентилятор.
Пушка после срабатывания устройства аварийного отключения автоматически включается через 5–10 минут.
6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
6.1 При правильной эксплуатации тепловая пушка не требует специального
технического обслуживания.
6.2 Для нормальной работы пушки необходимо регулярно очищать от пыли
и загрязнений наружные поверхности корпуса в местах входа и выхода
воздушного потока. Чистку пушки допускается производить только после его отключения от электросети и остывания наружных поверхностей
корпуса. При чистке наружных поверхностей не допускается попадание
влаги внутрь. Перед чисткой убедитесь, что устройство полностью остыло. Используйте влажную тряпку (не мокрую), чтобы стереть с внешней
части обогревателя пыль и грязь. Воспользуйтесь пылесосом, чтобы
удалить пыль и ворс с распределительных решеток. Убедитесь, что обогреватель полностью высох, прежде чем подключать его к сети.
6.3 При соблюдении условий эксплуатации, хранения и своевременном
устранении неисправностей тепловая пушка может эксплуатироваться
более 7 лет.
Техническое обслуживание
11
Page 12
7. ХРАНЕНИЕ И ТРАНСПОРТИРОВКА
7.1 Пушка в упаковке изготовителя может транспортироваться всеми видами
транспорта при температуре от +50⁰С до +50⁰С в соответствии с манипуляционными знаками на упаковке с исключением ударов и перемещений внутри транспортного средства при относительной влажности
15–75% без конденсата.
7.2 Пушка должна храниться в упаковке изготовителя в отапливаемом, вентилируемом помещении при температуре от +5⁰С до +40⁰С и при относительной влажности 15–75% без конденсата.
7.3 Не допускается хранение пушки в помещениях совместно с жидкостями
и веществами, испарения которых могут вызвать коррозию элементов
конструкции и повреждение изоляции проводников.
7.4 Транспортирование и хранение обогревателей должно соответствовать
указаниям манипуляционных знаков на упаковке.
Внимание!
После транспортирования или хранения пушки при отрицательных температурах необходимо выдержать пушку в помещении, где предполагается
его эксплуатация, без включения в сеть не менее 2-х часов. После длительного хранения или перерыва в работе первое включение пушки не производить в режиме 2.
12
Хранение и транспортировка
Page 13
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 2
Характер неисправности Вероятная причина Метод устранения
Отсутствует напряжение
в сети электропитания
Тепловентилятор
не включается
Воздушный поток
не нагревается
Не работает переключение
режимов вентилятора
Температура воздуха в помещении выше, чем задана терморегулятором
Обрыв цепи питания электронагревательных элементов
Не работает переключатель
Неисправны электронагревательные элементы
Примечание:
Для устранения неисправностей, связанных с заменой деталей и обрывом
цепи, обращайтесь в специализированные ремонтные мастерские.
Проверить наличие напряжения
в сетевой розетке
Проверить целостность шнура
питания, неисправный заменить
Проверить срабатывание выключателя, неисправный заменить
Повернуть ручку терморегулятора по часовой стрелке до
включения электронагревательных элементов*
Устранить обрыв*
Проверить срабатывание
переключателя, неисправный
заменить*
Заменить электронагревательные
элементы*
Возможные неисправности и методы их устранения
13
Page 14
9. ПРАВИЛА УТИЛИЗАЦИИ
9.1 По истечении срока службы прибор должен подвергаться утилизации
в соответствии с нормами, правилами и способами, действующими в
месте утилизации.
9.2 Не выбрасывайте прибор вместе с бытовыми отходами.
9.3 По истечении срока службы прибора, сдавайте его в пункт сбора для
утилизации, если это предусмотрено нормами и правилами вашего региона. Это поможет избежать негативного воздействия на окружающую
среду и здоровье человека, а также будет способствовать повторному
использованию компонентов изделия. Информацию о том, где и как можно утилизировать прибор можно получить от местных органов власти.
9.4 Изготовитель не несет ответственность за соблюдение пользователем
правил и предписаний законодательства по утилизации, действующих
в отношении электрообогревателей в регионе пользователя.
14
Правила утилизации
Page 15
10. ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ
И НОРМАТИВНЫЕ ДОКУМЕНТЫ
Гарантируется безотказная работа изделия в соответствии со сроками,
указанными в гарантийном талоне. Обязательно ознакомьтесь с условиями
гарантии и требуйте от продавца правильного и четкого заполнения гарантийного талона. При отсутствии гарантийного талона. в комплекте поставки, спрашивайте копию у продавца.
Дата изготовления
Дата изготовления указана на приборе.
Товар сертифицирован на территории таможенного союза
Изготовитель:
Общество с ограниченной ответственностью
«Ижевский завод тепловой техники»
426052, РФ, Удмуртская Республика, г. Ижевск,
ул. Лесозаводская, д. 23/110
Тел./факс: +7 (3412) 905–410, +7 (3412) 905–411.
ОГРН: 1071832004386
Изготовлено специально для ООО «К-Трейд»,
РФ, 125284, г. Москва, ш. Хорошёвское, д. 32а, этаж 3,
помещ. Va, ч. Каб. 7, оф. 317
Tел./факс: +7 (499) 281–62–00, Email: [email protected]
Сделано в России
Товар (прибор, изделие) соответствует требованиям: ТР ТС 004/2011
«О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств», утвержден Решением Комиссии Таможенного союза №879 от 9 декабря 2011 года , ТР ЕАЭС
037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
Информацию о сертификате соответствия спрашивайте у продавца. Сервисные центры Изготовителя: указаны в гарантийном талоне; при отсутствии в гарантийном талоне списка сервисных центров, считать таковыми
уполномоченное изготовителем лицо, а также сервисные центры, заявленные на сайте Изготовителя.
Информация о сертификации
15
Page 16
ГАРАНТИЙНЫЙ ТАЛОН
Условия гарантийных обязательств
на технику LORIOT.
Уважаемый покупатель!
Поздравляем вас с приобретением техники LORIOT.
Во избежание излишних проблем просим вас внимательно ознакомиться с информацией, содержащейся
в гарантийном талоне и инструкции по эксплуатации.
Настоящая гарантия действительна в течение 24
(двадцать четыре) месяцев на все изделия с даты
покупки изделия покупателем при соблюдении
условий, перечисленных ниже, если рекомендованные режимы эксплуатации полностью соблюдены.
Если ваше изделие LORIOT нуждается в гарантийном
обслуживании, обращайтесь в Специализированные
Сервисные Центры. Настоящая гарантия
предусматривает безвозмездное устранение недостатков товара в течение гарантийного срока.
Гарантия действительна на территории Российской
Федерации при соблюдении следующих условий:
1. Данное изделие должно быть куплено на территории Российской Федерации.
2. Данное изделие должно быть использовано в соответствии с инструкцией по эксплуатации (прилагается к изделию).
В случае нарушения правил хранения, транспортировки, установки и эксплуатации, изложенных в
инструкции по эксплуатации, гарантия не действительна.
3. Гарантия действительна только при наличии чётко,
правильно и полностью заполненного настоящего
гарантийного талона (с подписью и печатью
Продавца). Без предъявления данного талона,
в случае отсутствия в нём полной информации
или при наличии каких-либо изменений в талоне,
Специализированные Сервисные Центры вправе
отказать в проведении гарантийного ремонта.
4. Гарантия не действительна:
а) если изделие, предназначенное для бытовых нужд,
использовалось в коммерческих или иных целях
16
Гарантийный талон
Page 17
б) гарантия не распространяется на расходные материалы, необходимые
как для монтажа изделия, так и для его эксплуатации, а также на повреждения или поломки, возникшие в следствии использования ненадлежащих расходных материалов
в) если изделие имеет механические повреждения
г) если изделие ремонтировалось, или в нём произведены изменения
не в авторизованном сервисном центре
д) если использовались ненадлежащие расходные материалы или запас-
ные части
е) если неисправность вызвана попаданием внутрь изделия посторонних
предметов, веществ, жидкостей, насекомых
ж) если неисправность вызвана стихийными бедствиями, пожаром, бытовы-
ми и другими факторами, не зависящими от производителя
з) если повреждения вызваны несоответствием параметров источников
питания и связи соответствующим государственным стандартам
и) в случае любых изменений в установке, настройке и/или программиро-
вании
к) в случае внесения несанкционированных изменений в гарантийный та-
лон (поправок и исправлений)
л) если серийный номер или номер модели на изделие изменён, удалён,
стёрт или неразборчивый
м) гарантия не распространяется на расходные материалы, например:
фильтры, батареи и т.п. В соответствии с указаниями инструкции по эксплуатации
н) гарантия не предусматривает чистку изделия, плановое техническое об-
служивание и замену расходных материалов и запчастей, пришедших
в негодность ввиду нормального износа и/или истечения срока службы
о) настоящая гарантия применяется дополнительно к обязательным гаран-
тиям, предоставляемым покупателям законом
Информацию об авторизованных центрах LORIOT можно получить в местах
продажи товара, а также на сайте www.loriot.ru
Гарантийный талон
17
Page 18
ГАРАНТИЙНЫЙ ТАЛОН №
Внимание!
Пожалуйста, требуйте от продавца полностью заполнить гарантийный
талон, отрывные талоны
Сведения об установке изделияСведения о продаже
Изделие/Модель
Серийный номер (при его наличии)
Дата продажи
Продавец
Адрес
Телефон
М.П. продавца
Исправное изделие в полном комплекте,
с инструкцией по эксплуатации получил;
с условиями гарантии ознакомлен
и согласен:
Подпись покупателя
Дата установки
Установщик
Наименование
Адрес
Телефон
М.П. установщика
Исправное изделие в полном комплекте,
с инструкцией по эксплуатации
установлено, инструктаж о правилах
эксплуатации проведен:
Подпись покупателя
18
Гарантийный талон
Page 19
ГРАФИК ВЫПОЛНЕНИЯ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ДАТА ПЕРЕЧЕНЬ РАБОТ ФИО / ШТАМП МАСТЕРА
Для заметок
19
Page 20
Loading...
