www.lorexbaby.com

ENGLISH

FRANÇAIS

ESPAÑOL

CARE ‘N‘ SHARE VIDEO BABY MONITOR

BB4300 / BB3500 Series Version 1.0

USER’S GUIDE

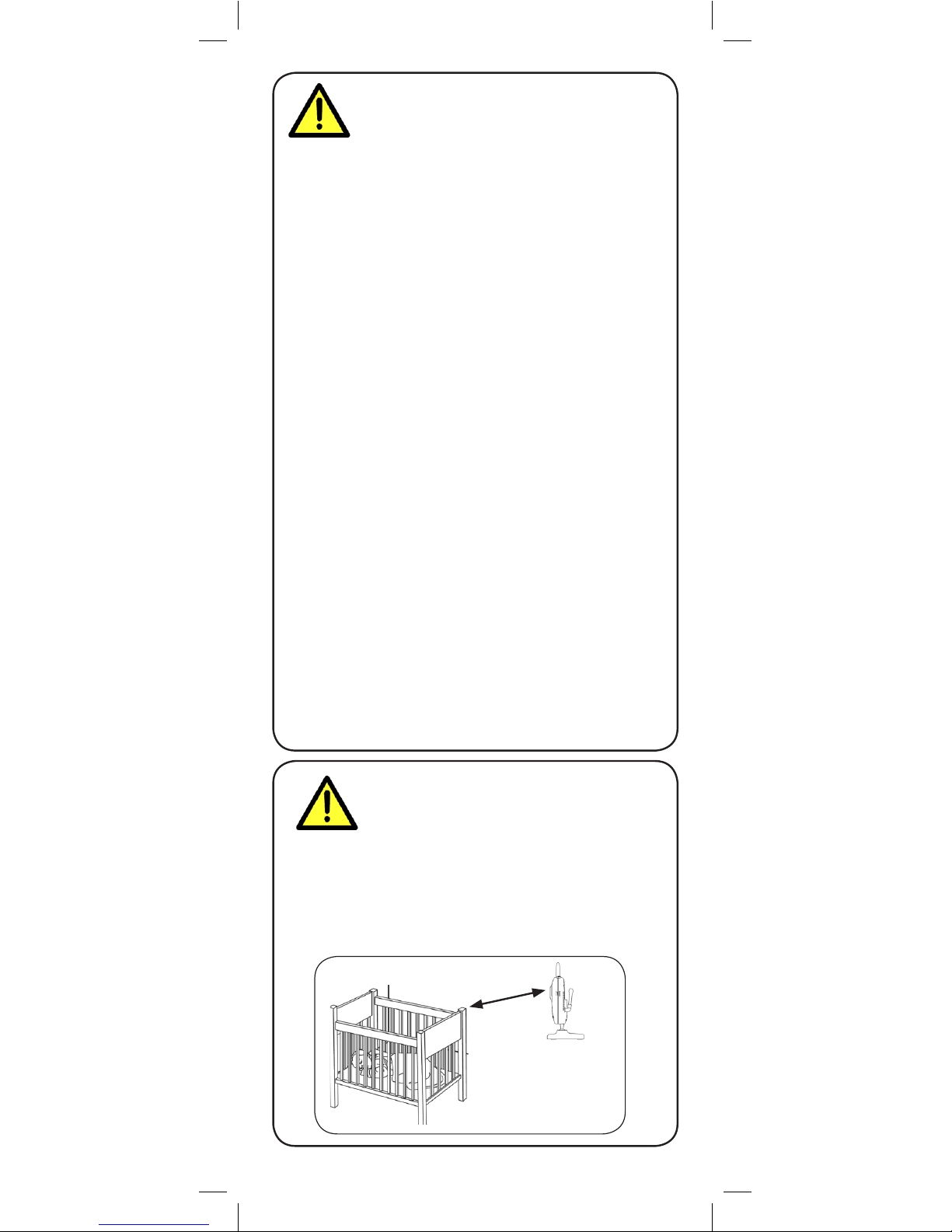

Safety Precautions

• Adult assembly is required. Keep small parts away from children when assembling.

• This product is not a toy. Do not allow children or infants to play with it.

• This video monitor is not a substitute for responsible adult supervision.

• Test the video monitor before use. Become familiar with its functions.

• Keep the cords out of reach from children and infants.

• Never use extension cords with power adapters.

• Only use the chargers and power adapters provided. Do not use other chargers or power adapters as this may damage the device and battery pack.

• Only insert batteries/battery pack of the same type.

• Insert batteries with the correct polarity.

• Do not mix new and used batteries.

• Do not mix alkaline, standard, and rechargeable batteries.

• Remove exhausted batteries from the product.

• Keep all batteries away from children and infants.

• Dispose or recycle batteries in accordance with local laws, which may vary by location.

• Do not cover the video monitor with a towel or blanket.

• Do not use the video monitor near water.

• Do not install the video monitor near a heat source.

• Do not touch the plug contacts with sharp or metal objects.

• Keep this user’s guide for future reference.

To Avoid Injury to Children & Infants:

• MAKE SURE to keep the camera and all power

cords are at least 3ft / 1m away from cribs and out of reach of your child.

• Use the included cable clips to help keep power cords away from your child.

3ft / 1m

Product Includes ..............................3

Monitor Overview ...........................3

Camera Overview ...........................4

Getting Started ...............................6

Optional - Mounting the Camera ...............7

Using the Cable Clips .............................. 9

Using Your Baby Monitor ..............10

Adjusting Volume .................................. 10

Changing Channels ...............................11

Talking to Your Baby .............................. 11

Using Digital Zoom................................11

Locking the Monitor ............................... 12

Video Off Mode (Audio Only Mode) ....12

Inserting a microSD Card ....................... 12

Video Recording ...................................13

Taking Snapshots .................................. 14

Using the Night-Light .............................14

Playing Sleep & Soothe Sounds...............15

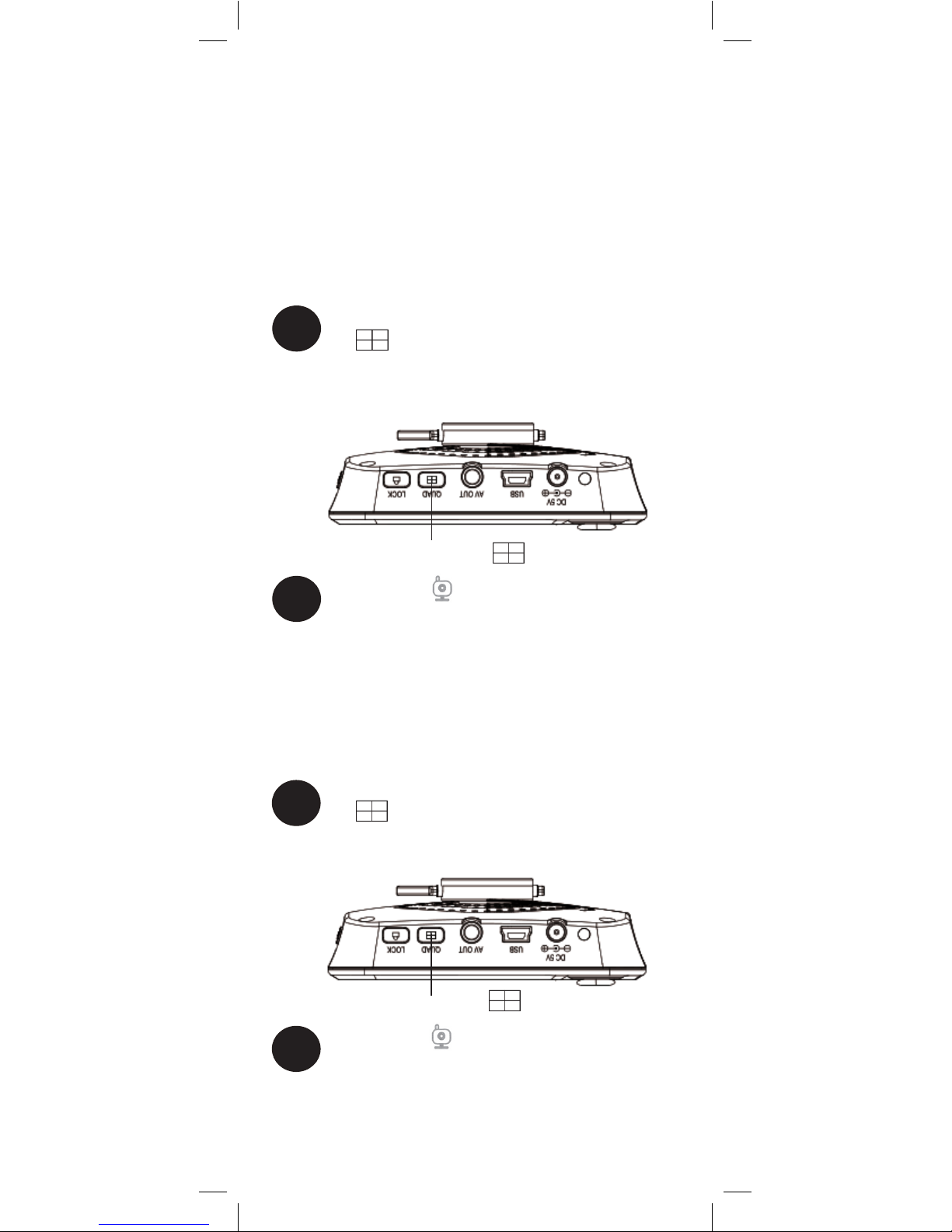

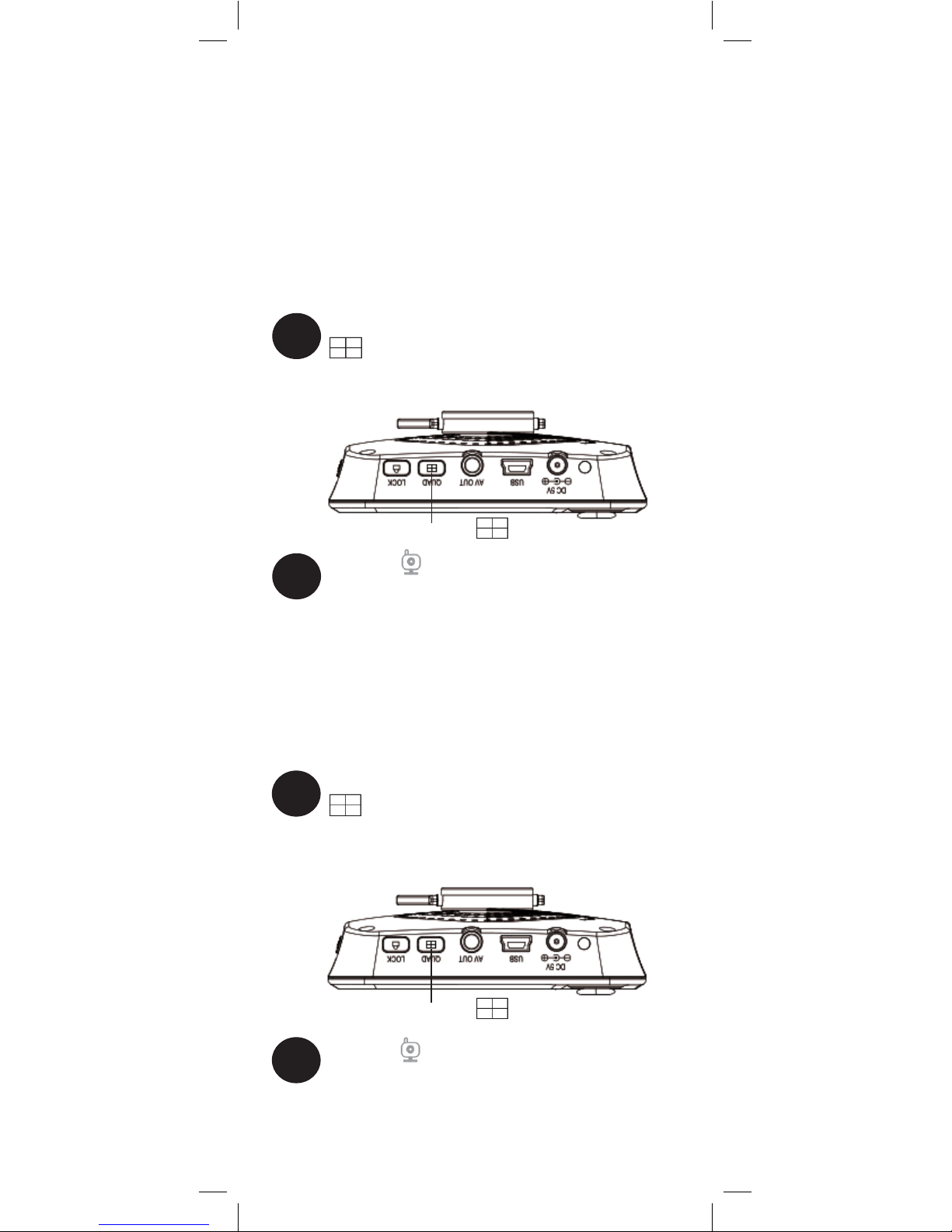

Using Quad and Scan View Mode .......... 16

Using the Main Menu ............................17

Setting the Date and Time .......................17

Adjusting Camera Brightness .................. 18

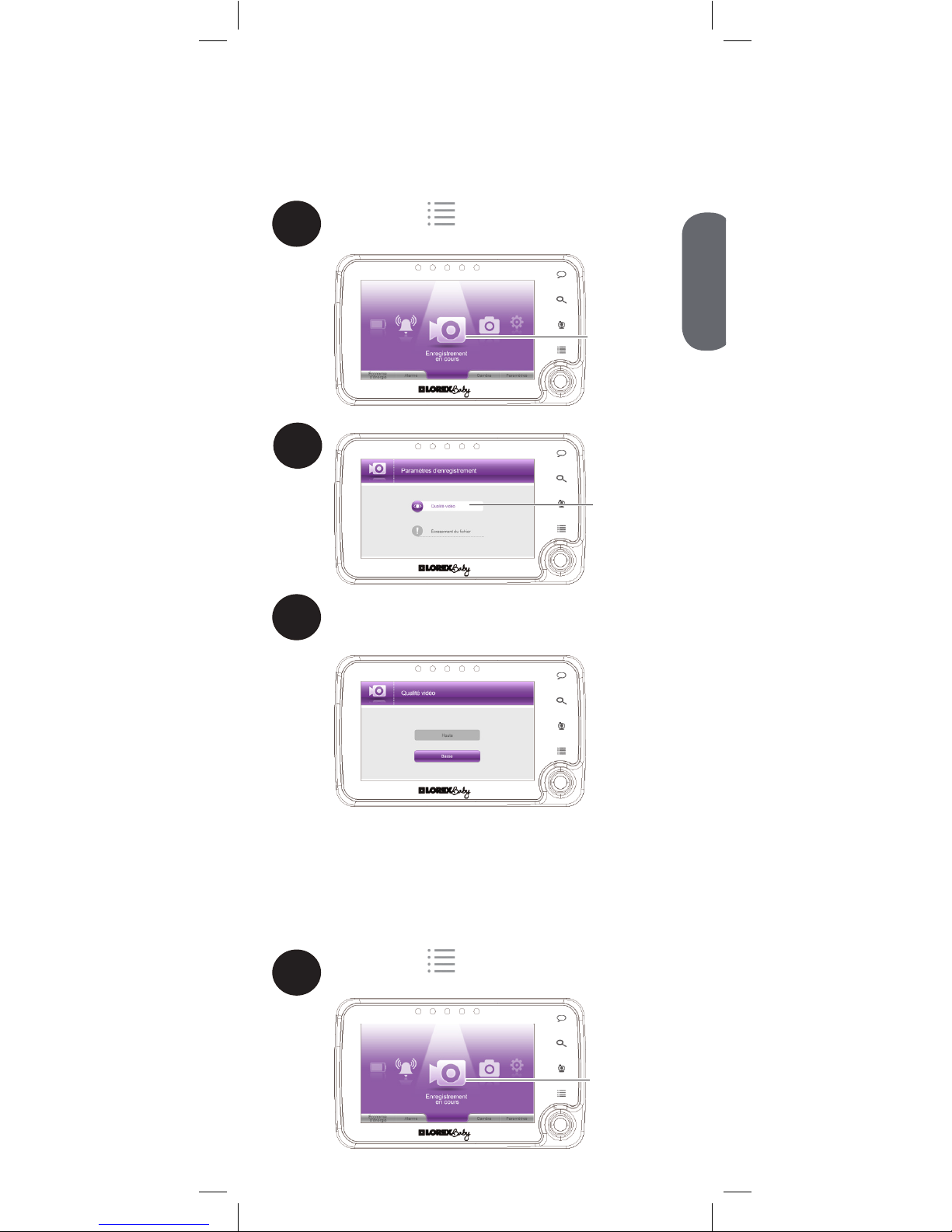

Configuring Recording Options ...............19

Using File Overwrite .............................. 19

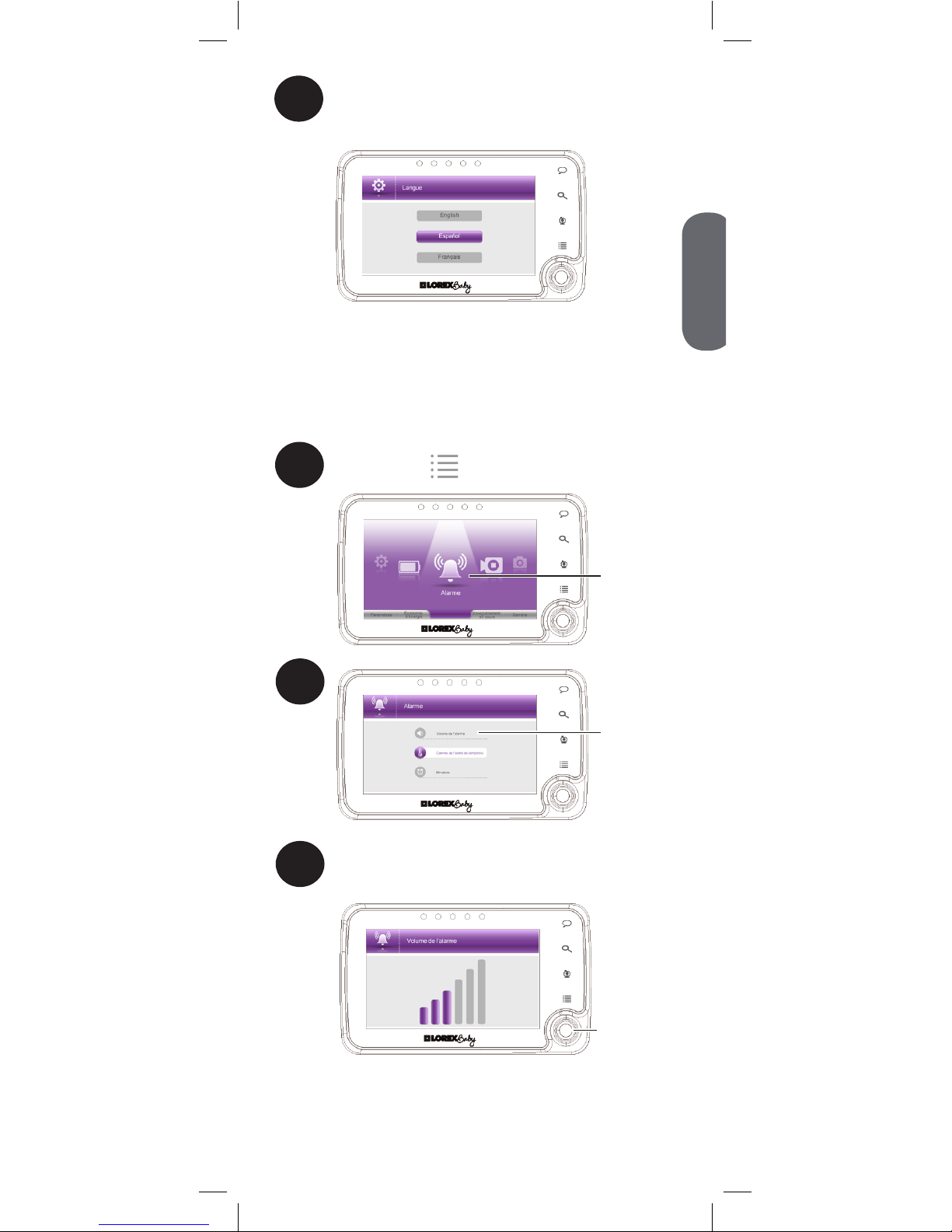

Changing Languages .............................20

Configuring Alarm Volume .....................21

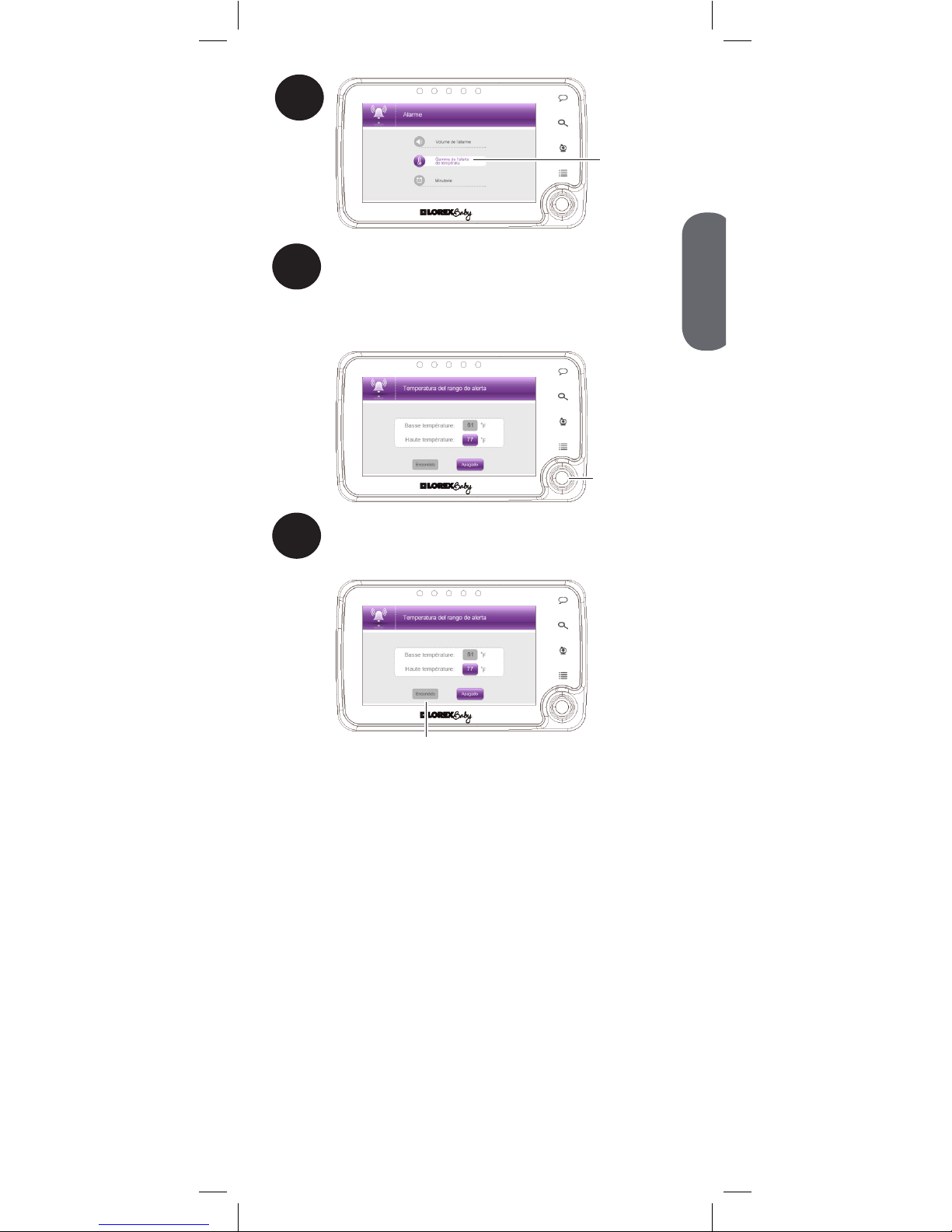

Temperature Alerts ................................. 22

Using the Timer ..................................... 24

Using Motion Tracking

(P/T Camera Only) ................................24

Using Playback Mode ............................25

Formatting Memory Card ....................... 28

Using Power Saving Mode ..................... 29

ENGLISH

Table of Contents:

Restoring Default Settings ....................... 30

Remotely Connecting to Your

Cameras .......................................31

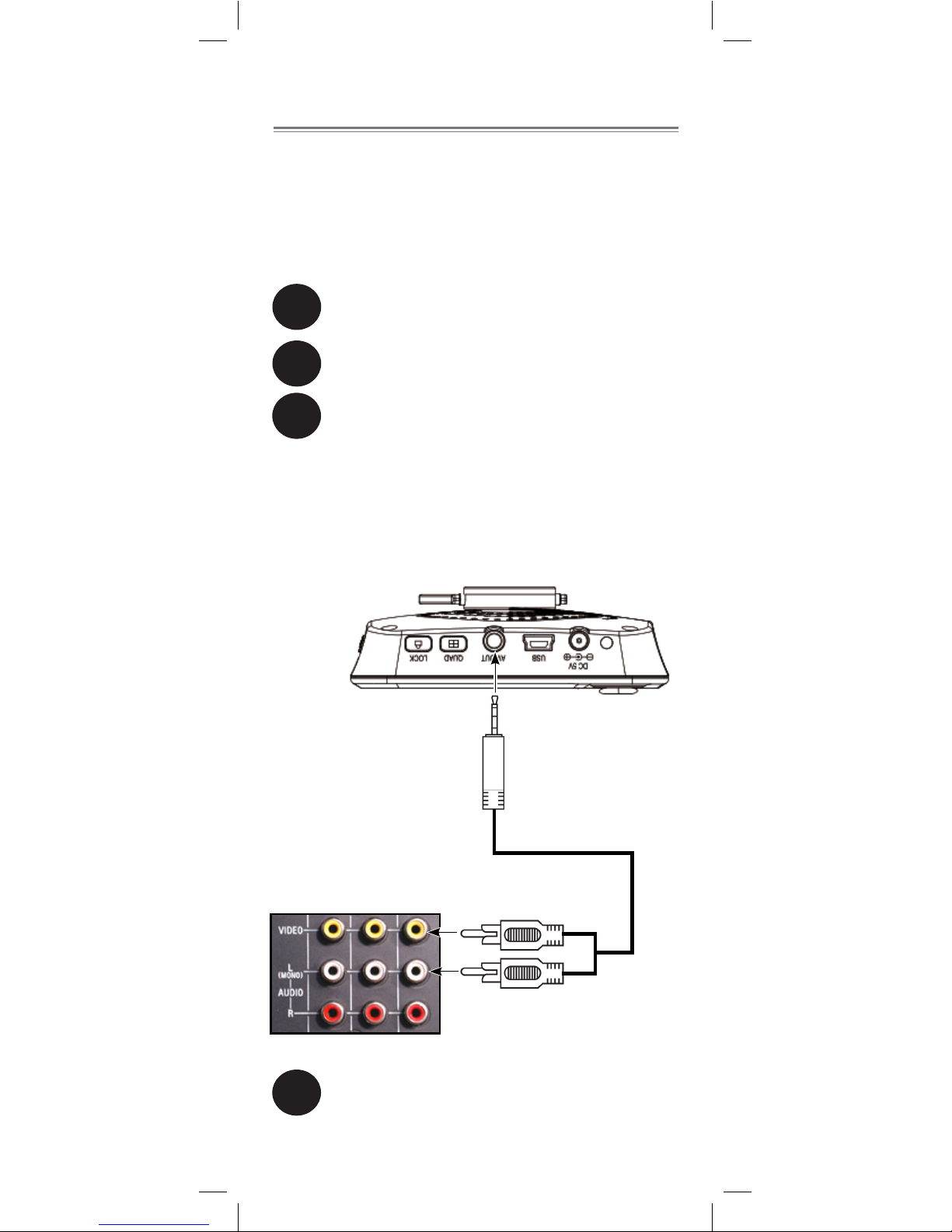

Using Audio / Video Out ...............32

Pairing Additional Cameras ..........34

Technical Specifications .................36

Fixed Camera ......................................36

P/T Camera .........................................36

3.5” Monitor ........................................36

4.3” Monitor ........................................36

Unit Dimensions ............................37

Troubleshooting ............................38

Need Help? ...................................38

ENGLISH

Product Includes

x1*

Fixed Camera

Monitor

Power Adapter

x1*

*See product packaging for exact contents

x1*

Mounting Kit

Power Adapter

Monitor Overview

Cable Clips

x3*

Enter / exit menu

Switch channel

Talk

Zoom

Stand

Battery compartment

Power / Sound LED’s*

Speaker

*Power / Sound LED’s on the left side of the 3.5” LCD monitor

x1*

Pan/Tilt (P/T)

Camera

Reset button

P/T Mounting

Plate

(for P/T camera only)

x1*

Joystick

Light sensor

Microphone

Speaker

Lens

Infrared LED’s

Stand

Temperature Sensor

Power port

Pairing button

Night light button

Fixed Camera (BB3500 / BB4300 Series)

Antenna

Camera Overview

Volume controls

Play / stop

sounds

Next sound

microSD slot

Charging indicator

Power port

Mini USB port

AV out port

Lock mode

Quad view / Scan mode

Antenna

Power / video on /off

Start / stop recordingNight light

Snapshot

Wi-Fi Cradle connector*

Mounting thread

*Wi-Fi Cradle not included. See “Remotely Connecting to Your Cameras” on page 31 for details.

LEFT

RIGHT

TOP

BOTTOM

Power switch

Power indicator

Volume dial

P/T Camera (BB3500 Series)

Power port

Antenna

Speaker

Lens

Light sensor

Pairing buttonPower button Volume dial

Ceiling mount switch

Microphone

Temperature sensor

Infrared LED’s

ENGLISH

Make sure all power cables are at least 3ft / 1m away from the crib and out of reach of your child.

Use the included cable clips to help keep power cords away from your child.

Connect the power adapter to the monitor.

Power button

Getting Started

Connect the power adapter to the camera.

Slide the power switch to ON or press and hold the power button.

Power switch

Fixed camera

P/T camera

Press and hold the power button on top of the monitor for 3 seconds. The display turns on.

Power button

Make sure all power cables are at least 3ft / 1m away from the crib and out of reach of your child.

Use the included cable clips to help keep power cords away from your child. See “Using the Cable Clips” on page 9 for installation details.

38mm

Fixed Camera

Reattach the camera base here

ENGLISH

Optional - Mounting the Camera

Tap anchors into holes with a hammer. Insert screws 2/3 of the way.

Before permanently mounting the camera:

• Determine where you will get the best view of your baby.

• Ensure the power cable is long enough to power the camera.

• Test your camera(s) before mounting permanently.

Drill 2 holes in the wall with centers exactly 38mm apart.

Align the mounting points with the screws and push the camera down.

To mount your camera:

While holding the camera base firmly in place, twist the camera counterclockwise to remove it from the base.

Reattach the base to the mounting thread on the back of the camera.

P/T Camera

26mm

Ceiling mounting switch

Drill 2 holes in the wall with centers exactly 26mm apart.

Hold the included P/T mounting plate against the ceiling. Use a pencil to mark the centres of the 3 mounting slots. Drill holes where you have marked

NOTE: Make sure that the lone mounting slot points toward the viewing area.

Tap anchors into holes with a hammer. Insert screws 2/3 of the way.

94mm

34mm

Place the camera on the mounting plate and twist clockwise to lock in place.

NOTE: For ceiling mounting, use the ceiling mounting

switch on the bottom of the P/T camera to invert the video image.

Option 2

Option 3

Option 1

If wall mounting:

If ceiling mounting:

Align the slots on the mounting plate with the screws and push down to lock in place.

Tighten the screws to secure the mounting plate in place.

Viewing area

ENGLISH

Pull up to extend antenna

• It is recommended to charge the battery for 5 hours before use.

• The charge LED glows red while the monitor is charging and glows green when charging is complete.

• For overnight monitoring, it is recommended to connect the power adapter. When fully charged, the monitor will stay on up to 4 hours in normal mode or 8 hours in Video OFF mode.

• Use Power Save mode to conserve battery power.

• The power LED glows constantly when battery is full and blinks twice per second when running low.

• For better reception, pull up the antenna on the monitor.

Tips

Option 2

Option 3

Option 1

Thread the extra cable through the cable clip notches.

Thread the extra cable through the cable clip notches. Wrap the excess cable around the clip.

Wrap the excess cable around the clip.

Using the Cable Clips

Press + and - to adjust monitor volume

Adjusting Volume

Fixed Camera P/T Camera

Use the volume

dial to adjust

camera volume

Monitor

Using Your Baby Monitor

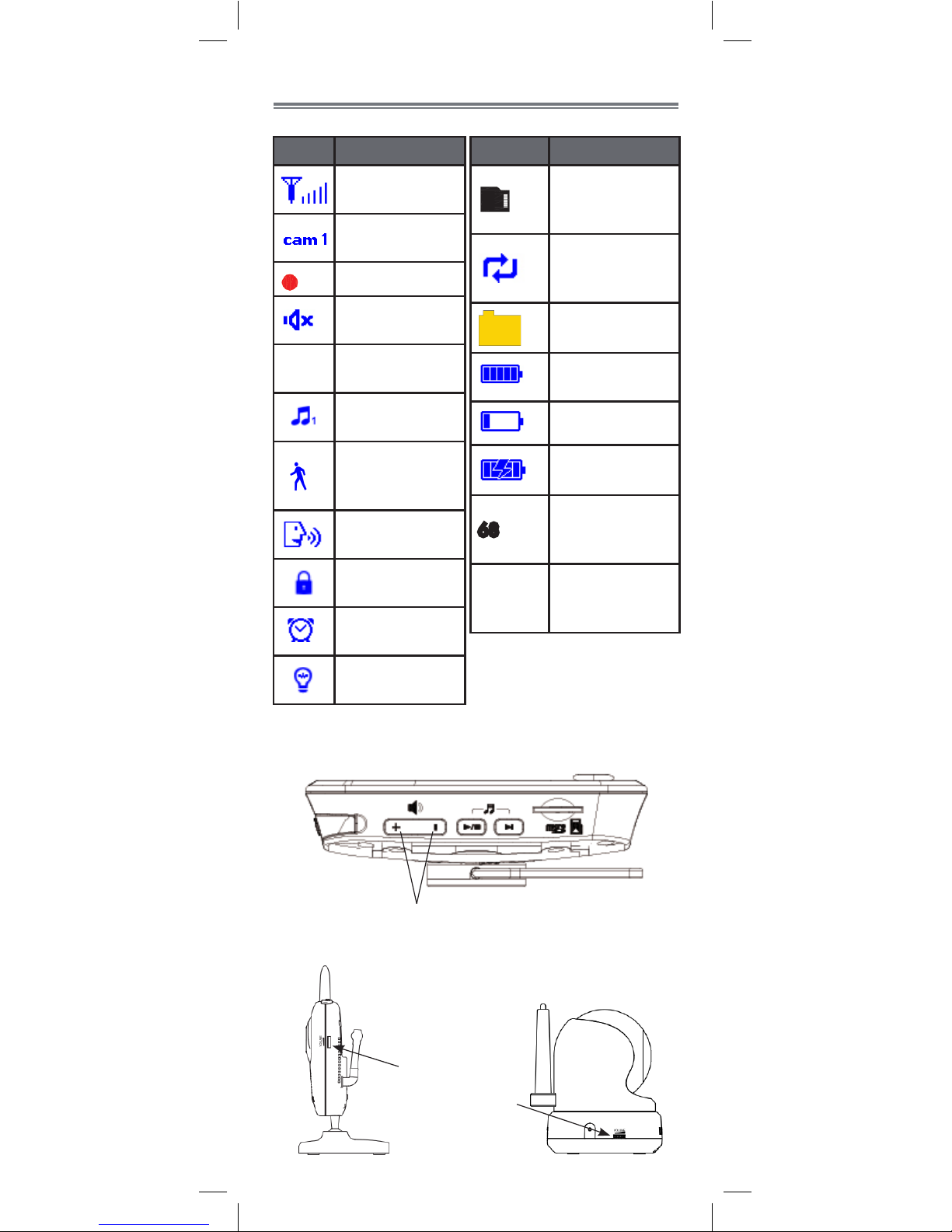

The monitor shows the following icons during use:

Icon Meaning

Signal strength

Selected channel

REC

Recording

Volume muted

Digital zoom activated

Song currently playing

Talk feature activated

Touch buttons locked

Timer set

Night light on

Icon Meaning

microSD card inserted

File overwrite enabled

New pictures or videos

Battery full

Battery low Battery

charging Motion tracking

activated

68°F

Current room temperature

Out of range

Camera out of range or off.

Press to cycle through connected cameras.

The currently selected camera is shown on screen.

To connect additional cameras to the monitor, see “Pairing Additional Cameras” on page 34.

The monitor only plays sound from the camera that is currently being viewed.

Changing Channels

Press on the monitor to zoom in. A X2 icon appears on the screen.

Move the joystick to adjust the zoom area.

Press again to return to normal viewing mode.

Press and hold to talk

to the selected camera

Using Digital Zoom

Press

Talking to Your Baby

ENGLISH

Press to use Video Off (Audio only) mode.

The monitor will play sound from the selected channel only.

NOTE: If Scan mode is enabled, the monitor will play sound from the channel that is currently selected.

Video Off Mode (Audio Only Mode)

Press any button to turn the screen back on.

Locking the Monitor

Press the Lock button ( ) on the side of the monitor to disable the touch buttons on the front

of the monitor. A lock icon ( ) appears on the monitor. Use this function to keep from pressing touch buttons by accident.

Press

Press the Lock button ( ) again to re-enable touch buttons.

Inserting a microSD Card

You must use a microSD card (not included) with your video monitor to store picture and video files from your camera(s). The video monitor supports microSD cards up to 32 GB (gigabytes).

Video Off mode is a power-saving function which turns the monitor’s display off while continuing to play audio from the camera(s).

NOTE: See “Using Power Saving Mode” on page 29 for more power-saving options.

You can save recorded video from a single camera or all cameras connected to your system. Video files are saved to the microSD card (not included).

Recording button

For details on viewing and managing videos, see “Using Playback Mode” on page 25.

To record video:

To insert a microSD card:

Orient the microSD card as shown below and insert it into the microSD slot.

microSD card slot

You can now save recorded video and snapshots from your camera(s) on your monitor. See “Using Playback Mode” on page 25 for details on viewing and managing video and picture files.

ENGLISH

Video Recording

Use the monitor to view the channel(s) you wish to record video from.

You can record video from one channel by using normal viewing mode, or all channels using Quad mode.

Press the manual recording button ( ) on top of the monitor to begin recording.

Press the manual recording button ( ) again to stop recording.

A new file icon ( ) appears on the screen.

Push the microSD card in until it clicks into place.

Snapshot button

A new file icon ( ) appears on the screen.

For viewing and managing snapshots, see “Using Playback Mode” on page 25.

Press the Snapshot button ( ) on top of the monitor to save a picture of your monitor’s display.

Press the night light button ( ) on top of the monitor to turn on the night light for the currently selected camera.

Press the night light button ( ) on top of the camera where light is needed.

Using the Night-Light

Press

To take a snapshot:

The snapshot feature allows you to capture images from a single camera channel in normal viewing mode or all 4 channels in Quad mode. Snapshot images are saved to the microSD card (not included).

Taking Snapshots

Fixed Camera Only

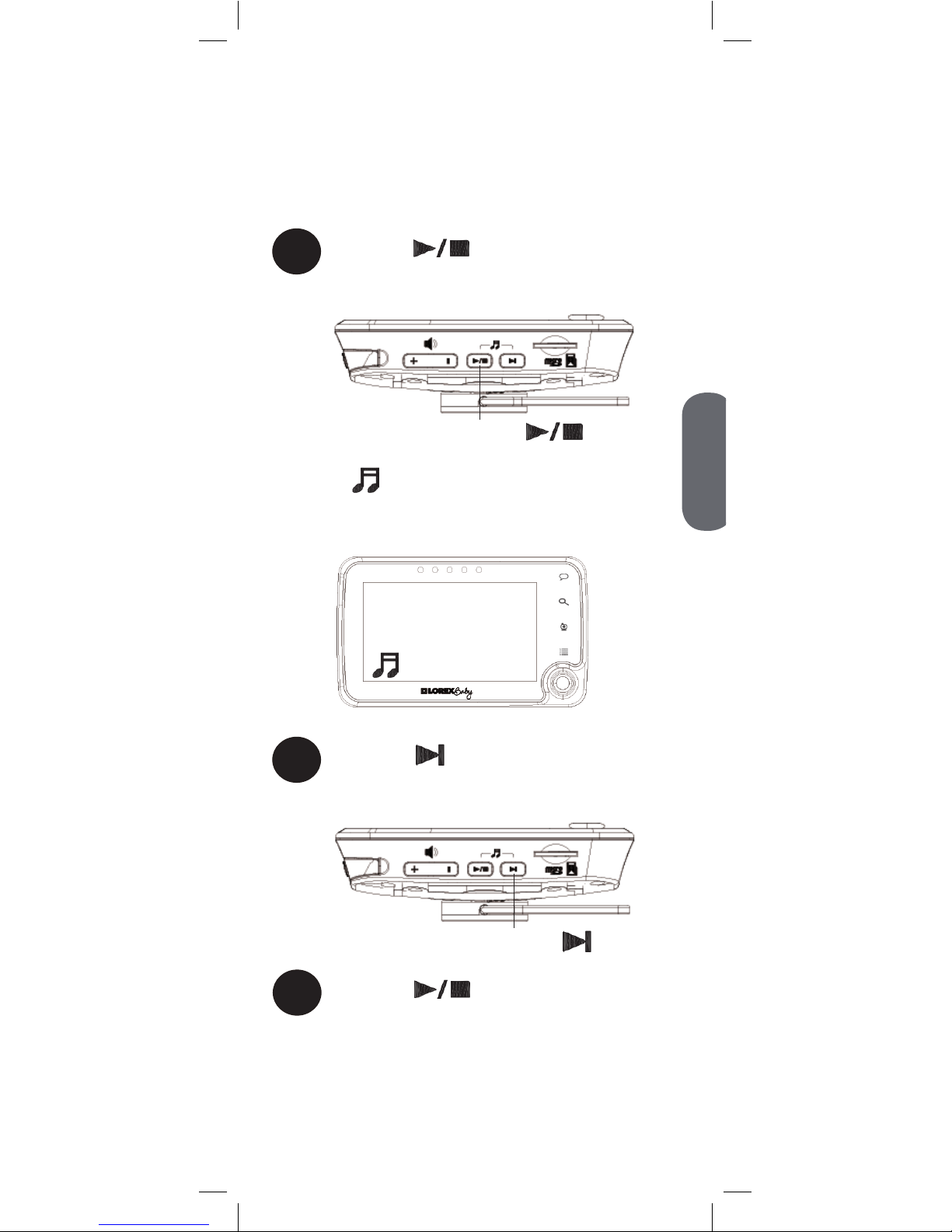

Playing Sleep & Soothe Sounds

The camera can play 5 different pre-loaded Sleep & Soothe sounds.

To play sounds:

Press the button on the side of the monitor to play sound on the currently selected camera.

Press the button on the side of the monitor to play the next sound in sequence.

Press

A icon with the number of the currently playing sound (1-5) appears in the bottomleft corner of the monitor.

Press the button to stop playing sounds.

Press

ENGLISH

If you have multiple cameras, Quad view mode and Scan view mode help you keep an eye on them.

Scan view mode

Quad view mode

Use Scan mode to display video from each camera connected to your system in full-screen for 3 seconds before switching to the next camera.

From normal viewing mode, press once to activate Scan mode. The monitor will begin displaying connected video channels in sequence.

Press to return to normal viewing mode.

Press once

Use Quad mode to display video from all 4 camera channels in split-screen (viewing area appears black for channels that do not have a camera connected).

From normal viewing mode, press twice to activate Quad mode. The monitor will display all 4 channels in split-screen.

Press to return to normal viewing mode.

Press twice

Using Quad and Scan View Mode

Press

Move joystick to adjust menu options. Press to make a selection.

Press to launch the main menu.

Move the joystick to adjust menu options. Press the joystick to make a selection. Press again to exit the main menu.

Press again to exit menus

Using the Main Menu

Setting the Date and Time

Press , then select Settings.

Select

Settings

Select Date & Time

ENGLISH

Move the joystick left and right to switch between fields. Move the joystick up and down to adjust the date and time.

Push the joystick in to save changes.

Select

Setup

Select

Brightness

Adjust the brightness level by moving the joystick left and right.

Adjust camera brightness

Press , then select Setup.

Adjusting Camera Brightness

NOTE: Video monitor uses 24-hour time.

Press repeatedly to get back to normal viewing mode.

Configuring Recording Options

Press , then select Recording.

Select

Recording

Select Video Quality

Select High for clearer video or Low for smaller file size.

You may choose to record video at a low or high quality depending on your recording needs.

To adjust video quality:

You can configure your system to delete the oldest saved video files to make way for new recordings. This allows you to record new video when your microSD card (not included) is full.

Using File Overwrite

ENGLISH

Press , then select Recording.

Select

Recording

To configure file overwriting:

Select

Language

Changing Languages

Press , then select Settings.

Select

Settings

This baby monitor supports 3 languages: English, French, and Spanish.

To change languages:

Select File Overwrite

Select Yes to enable file overwriting or No to disable.

Move the joystick up and down to switch between languages. Press the joystick to select a language.

Press , then select Alarm.

Select

Alarm

Select Alarm Volume

Configuring Alarm Volume

You can set the volume of the alarm used by the timer and temperature alert functions.

Move the joystick left and right to adjust the volume of the alarm.

Adjust alarm volume

ENGLISH

Press , then select Settings.

Select

Settings

Select Temp. Display Unit

Move the joystick up and down to select

C (Celsius) or oF (Fahrenheit). Select the

desired unit for temperature display.

To select temperature units:

The temperature alert feature allows you to ensure the baby’s room is at a comfortable and safe temperature. The monitor beeps if the temperature gets too hot or cold. Temperature sensor is accurate within 3°F/1°C.

You can control the high and low temperatures that trigger alerts or disable temperature alerts.

Temperature Alerts

Press , then select Alarm.

Select

Alarm

To setup temperature alerts:

Select On to activate temperature alerts.

Select On

Select

Temp. Alert Range

Move the joystick up and down to change your selection. Move the joystick left and right to adjust the high and low temperatures that trigger alerts.

Adjust high and low temperatures

ENGLISH

Using Motion Tracking (P/T Camera Only)

P/T cameras with motion tracking enabled will follow any movement the camera detects.

NOTE: This feature is useful only for tracking single objects, such as your baby moving around the crib.

Press , then select Alarm.

Select

Alarm

Using the Timer

You can set the monitor to sound an alarm after a preset period of time to help you stay aware of feeding and nap times.

Select Timer

Move the joystick left and right to switch between hours and minutes. Move the joystick up and down to adjust timer duration.

Push the joystick in when you have finished setting the timer.

Select On to start the timer or Off to cancel.

Adjust timer duration

Move the joystick up and down to change the channel you are configuring. Move the joystick right or left to toggle motion tracking on and off.

Choose channel

Press , then select Setup.

Select

Setup

Select Motion Tracking On/Off

To enable motion tracking:

Select On or Off

Using Playback Mode

Playback mode is used to view and manage snapshots and video files stored on the microSD card (not included).

NOTE: You may use the joystick to override the automatic movement of your P/T camera when motion tracking is activated.

Press the joystick during normal viewing mode.

To view files:

ENGLISH

Move the joystick up and down to select the VIDEO or PICTURE folder. Press the joystick to select a folder.

VIDEO PICTURE

Move the joystick up and down to choose the date you wish to playback. Earliest pictures and videos are shown first. Press the joystick to select a folder.

The folders are named by the year, month, and date. For example, a folder named 02042013 means that the folder was created in 2013, February (02), on the

4th.

Move the joystick up and down to choose the file you wish to playback. Press the joystick to select a file.

A new video file gets created for every 10 minutes of continuous recording. Longer recordings may be split up into several files.

To back up picture / video files on PC:

Remove the memory card.

Insert the microSD card into a memory card reader (not included)or use an SD card adapter (not included) to convert the microSD card to SD/HCSD memory card format.

When the AutoPlay menu appears, click on

Open folder to view files.

NOTE: If the Autoplay menu does not

appear, open Windows Explorer and locate the microSD card manually. Doubleclick to view the contents of the microSD card.

Press the joystick to enter playback mode.

To delete files and folders:

Double-click the VIDEO folder, then select the sub-folder you want to open.

NOTE: The folders are named by the year, month, and date. For example, a folder named 02042013 means that the folder was created in 2013, February (02), on the 4th.

Double-click the desired video file to begin playback.

To back up picture / video files on Mac:

Remove the memory card.

Insert the microSD card into a memory card reader (not included)or use an SD card adapter (not included) to convert the microSD card to SD/HCSD memory card format.

Double-click the USB icon ( ) on your desktop to view the microSD contents.

Double-click the VIDEO folder, then select the sub-folder you want to open.

NOTE: The folders are named by the year, month, and date. For example, a folder named 02042013 means that the folder was created in 2013, February (02), on the 4th.

Double-click the desired video file to begin playback.

ENGLISH

Press , then select Settings.

Select

Settings

To format memory card:

Select Yes to delete the chosen file or folder or No to cancel.

Delete?

Yes No

Formatting Memory Card

The format function permanently erases all saved picture and video files on the microSD card (not included). Ensure that any

video and picture files you wish to keep are backed up on your computer prior to formatting.

Move the joystick up and down to toggle between files or folders.

VIDEO PICTURE

Highlight the file or folder you wish to delete. Move the joystick to the right to highlight the red “X“ and push the joystick in.

NOTE: The VIDEO folder cannot be deleted.

Using Power Saving Mode

Press , then select Power Save.

Select

Power Save

To enable power saving mode:

Select On to activate power saving mode or or select Off to cancel.

Select

Format Memory Card

Select Yes

Power save mode is a battery-conserving function that shuts off the monitor’s LCD display if no sound is detected by your camera(s) for 2 minutes. When sound is detected, the display turns back on.

ENGLISH

Select

Default Settings

Select Yes

Restoring Default Settings

Restoring your video monitor returns any setting changes to default settings.

NOTE: Restoring to default settings will not delete saved video and picture files.

Press , then select Settings.

Select

Settings

To restore to default settings:

Remotely Connecting to Your Cameras

The Lorex Wi-Fi Cradle accessory allows you to connect to your cameras from anywhere (model #: ACCWIFI1, not included).

Use the Wi-Fi Cradle to:

• Connect to your cameras from anywhere using your mobile phone (iOS & Android) or computer (PC & Mac).

• Remotely connect to your system without disrupting live viewing mode on your monitor.

• Provide a secure, password-protected feed for remotley accessing your camera(s).

For more information or to purchase the Wi-Fi Cradle, visit www.lorexbaby.com/away.

ENGLISH

For large screen viewing, you can connect the video monitor to your television (RCA only) using an optional 3.5mm to RCA adapter (model #:

ACCAVOUT1).

To view files on a television:

Power on the television you will use to view the baby monitor’s display.

Connect the 3.5mm end of the adapter to the monitor’s A/V out port.

Connect the RCA ends of the adapter to audio and video inputs on your television.

Video from the baby monitor is immediately displayed on your television.

NOTE: The monitor’s LCD display turns off when using this feature.

Turn on your TV to the correct input.

Using Audio / Video Out

3.5” to RCA adapter

3.5” termination

RCA termination

(yellow)

(white)

Television back panel

Press , then select Settings.

Select

Settings

To configure audio / video out:

NOTE: Only required if viewing on a PAL

television set.

Select NTSC (North America) or PAL (UK/Europe) and by pushing the joystick.

Select

Default Settings

ENGLISH

Use the joystick to select the channel you would like to pair the camera to.

Place the camera and monitor next to each other. Make sure the camera is turned on and plugged in.

Press , then move the joystick left or right to select SETUP.

Select

Setup

Select

Pairing

If a camera is already connected to this channel, the new camera will replace the existing camera.

Select a channel to pair the camera to.

Pairing Additional Cameras

The camera(s) included have already been paired with the monitor. If you have purchased

additional add-on cameras (model# BB311AC1 / BB351AC1), OR if your monitor and camera are not paired up, follow the steps below.

To pair a camera to your monitor:

Press the PAIR button on the back of the fixed camera or the bottom of the P/T camera within 30 seconds of selecting the pairing channel.

Press PAIR

• Immediately move the camera away from the monitor to avoid speaker feedback.

• The monitor can connect up to 4 cameras.

• The monitor can be used with a combination of fixed and P/T cameras.

Notes

Live video from the camera is immediately shown on the monitor once the camera is successfully paired.

ENGLISH

Fixed Camera

P/T Camera

4.3” Monitor

3.5” Monitor

Technical Specifications

Fixed Camera

Frequency 2.4GHz - 2.48GHz

Maximum Range Up to 450ft / 137m outdoors*

Up to 150ft / 46m indoors*

Image Sensor 1/6.5” Color Image Sensor Lens 3.0mm F2.8 IR LED 8 pcs Power Adapter 5.0V DC 1000mA Weight 0.2lbs / 0.1kg

P/T Camera

Frequency 2.4GHz - 2.48GHz

Maximum Range Up to 450ft / 137m outdoors*

Up to 150ft / 46m indoors*

Image Sensor 1/6” Color Image Sensor Lens 3.0mm F2.8 IR LED 10 pcs Power Adapter 5.0V DC 1000mA Weight 0.6lbs / 0.3kg

3.5” Monitor

Frequency 2.4GHz - 2.48GHz

Display 3.5” TFT Color LCD Power Adapter 5.0V DC 1000mA Battery Li-ion Rechargeable Battery 3.7V DC

1500mAh

Battery Life Up to 4 hours in normal mode

Up to 8 hours in Video Off mode

Weight 0.4lbs / 0.2kg

4.3” Monitor

Frequency 2.4GHz - 2.48GHz

Display 4.3” TFT Color LCD Power Adapter 5.0V DC 1000mA Battery Li-ion Rechargeable Battery 3.7V DC

1500mAh

Battery Life Up to 4 hours in normal viewing mode

Up to 8 hours in Video Off mode Weight 0.5lbs / 0.2kg

*Based on unobstructed line of sight. Actual range will vary based on surroundings.

Fixed Camera

P/T Camera

4.3” Monitor

3.5” Monitor

3.2in 81mm

5.4in 137mm

1.1in 28mm

3.4in 86mm

4.5in 113mm

3.9in 99mm

3.2in 81mm

5.4in 137mm

1.1in 28mm

ENGLISH

2.4in 60mm

5.9in 149mm

2.9in 73mm

Unit Dimensions

Troubleshooting

Problem Solution

No video displayed on the monitor

• Press and hold the button for 3 seconds to power on the monitor.

• Monitor is out of batteries. Plug in the monitor power adapter.

• Video Off mode is on. Press any button to turn the screen back on.

• Power save mode is on. Press any button to turn the screen back on.

• If none of the solutions above work, press the Reset button on the back of the monitor.

Monitor screen keeps turning off

• The monitor battery is low. Plug in the monitor power adapter.

• Power save mode is on. Press any button to turn the screen back on.

The camera is not detected; “Out of Range” is shown on the monitor

• Make sure the camera is powered on.

• The camera and monitor may be out of range. Extend the antennas on the monitor and camera or move the monitor and camera closer together.

• You may need to pair the camera and the monitor again. See “Pairing Additional Cameras” on page 34 for details.

• Wrong channel selected. Press repeatedly to select

a channel with a camera connected to it.

Feedback / squealing noise coming from the monitor

• Your camera and monitor may be too close to each other. Move them further apart.

• Lower the monitor volume.

Touch buttons on the monitor aren’t working

• Press the Lock button ( ) on the side of the monitor to unlock the touch buttons.

Display is frozen • Press the Reset button on the

back of the monitor to reboot. Settings and saved files are unaffected.

Product Support is available 24/7 including product information, user guides, quick start guides, and FAQ’s at www.lorexbaby.com/support

Need Help?

ENGLISH

CLEANING

Clean the monitor and camera with a slightly damp cloth or an anti-static cloth. Never use cleaning agents or abrasive solvents.

• Do not clean any part of the product with cleaners with thinners or other solvents and chemicals. This may cause permanent damage to the product, which is not covered by the Warranty. When necessary, clean it with a damp cloth.

• Keep your camera and monitor away from hot, humid areas or strong sunlight, and do not get it wet.

• Every effort has been made to ensure high standards of reliability for your baby monitor. However, if something does go wrong, please do not try to repair it yourself. Contact Customer Service for assistance.

DISPOSAL OF THE DEVICE

At the end of the product life cycle, you should not dispose of this product with normal household waste, but take the product to a collection point for the recycling of electrical and electronic equipment. The symbol on the product, user’s guide, and/or box indicates this.

Some of the product materials can be re-used if you take them to a recycling point. By reusing some parts or raw materials from used products you make an important contribution to the protection of the environment.

Please contact your local authorities in case you need more information on the collection points in your area. Dispose of the battery pack in an environmentally-friendly manner according to your local regulations.

NOTICES

WARNING: Any changes or modifications not expressly approved by the grantee of this device could void the user’s authority to operate the device.

FCC NOTICE

This equipment has been certified and found to comply with the limits regulated by the FCC part 15, subpart C. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception (which can be determined by turning the equipment on and off), the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna

• Increase the separation between the equipment and receiver

• Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected

• Consult the dealer or an experienced radio or television technician for assistance

CAUTION: To maintain compliance with the FCC’s RF exposure guidelines, place the camera at least 20cm (7.87in) from nearby persons.

CANADA/IC NOTICE

This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.

www.lorexbaby.com

ENGLISH

FRANÇAIS

ESPAGNOL

PRENDRE SOIN ET PARTAGER MONITEUR VIDÉO POUR BÉBÉ

Séries BB4300 / BB3500 Version 1.0

GUIDE DE L'UTILISATEUR

Mesures de sécurité

• Un assemblage effectué par un adulte est nécessaire. Gardez les

petites pièces hors de portée des enfants lors de l'assemblage.

• Ce produit n'est pas un jouet. Ne laissez pas les enfants ou les

nourrissons jouer avec ce produit.

• Ce moniteur vidéo ne constitue pas un substitut à la surveillance

d'un adulte responsable.

• Testez le moniteur vidéo avant de l'utiliser. Familiarisez-vous avec

ses fonctions.

• Gardez les cordons hors de portée des enfants et des

nourrissons.

• N'utilisez jamais de rallonges électriques avec des blocs

d'alimentation.

• N'utilisez que les chargeurs et les blocs d'alimentation fournis.

N'utilisez pas d'autres chargeurs ou blocs d'alimentation car cela pourrait endommager l'appareil et le bloc-piles.

• Insérez uniquement des piles ou un bloc-piles du même type.

• Insérez les piles en respectant la polarité.

• Ne mélangez pas des piles neuves et usées.

• Ne mélangez pas des piles alcalines, standard et rechargeables.

• Retirez les piles usées du produit.

• Gardez toutes les batteries hors de portée des enfants et des

nourrissons.

• Jetez ou recyclez les piles conformément aux lois locales,

lesquelles peuvent varier selon l'emplacement.

• Ne couvrez pas le moniteur vidéo avec une serviette ou une

couverture.

• N'utilisez pas le moniteur vidéo près de l'eau.

• N'installez pas le moniteur vidéo à proximité d'une source de

chaleur.

• Ne touchez pas aux contacts des connecteurs avec des objets

pointus ou métalliques.

• Conservez ce guide de l'utilisateur pour référence future.

Pour éviter les blessures aux enfants et nourrissons :

• ASSUREZ-VOUS que la caméra et tous les cordons

d'alimentation sont à au moins 3 pieds (1 m) des berceaux et hors de portée de votre enfant.

• Utilisez les boucles attache-câble afin de vous aider à garder les câbles loin de votre enfant.

3 pi/1 m

Le produit comprend .......................3

Vue d'ensemble du moniteur ...........3

Vue d'ensemble de la caméra .........4

Aide au démarrage .........................6

En option – montage de la caméra ............7

À l'aide d'attache-câbles ..........................9

Utilisation de votre moniteur pour

bébé .............................................10

Réglage du volume ................................10

Changement de canaux ......................... 11

Parler à votre bébé ................................11

Utilisation du zoom numérique ................11

Verrouiller le moniteur ............................ 12

Mode Vidéo désactivée (mode Audio

seulement) ............................................ 12

Insérez une carte microSD ...................... 12

Enregistrement vidéo .............................13

Effectuer des captures d'écran ................14

Utilisation de la veilleuse ........................ 14

Fait entendre des sons pour

relaxer et dormir ................................... 15

Utilisez les modes de visualisation « Quad »

et par balayage .................................... 16

Utilisation du menu principal ..................17

Réglage de la date et de l'heure .............17

Ajustement de la luminosité de

la caméra.............................................18

Configuration des options

d'enregistrement ...................................19

Configuration des options

d'enregistrement ...................................19

Changer de langue ...............................20

Configuration du volume de l'alarme ....... 21

Alertes de température ........................... 22

Utilisation de la minuterie ....................... 24

FRANÇAIS

Table des matières :

Utilisez le détecteur de mouvement

(caméra P/I uniquement) ........................ 24

Utilisation du mode Lecture ..................... 25

Formater la carte mémoire...................... 28

Utilisez le mode de gestion d'énergie. .....29

Rétablissement des paramètres

par défaut ............................................ 30

Connexion à vos caméras

à distance .....................................31

Utilisation de la sortie

audio/vidéo ..................................32

Jumelage de caméras

supplémentaires ...........................34

Spécifications techniques ...............36

Caméra fixe ........................................36

Caméra P/I .......................................... 36

Moniteur de 8,89 cm (3,5 po) ................ 36

Moniteur de 10,92 cm (4,3 po) .............. 36

Dimensions de l'unité ....................37

Dépannage ...................................38

Besoin d'aide? ..............................38

FRANÇAIS

Le produit comprend

x1*

Caméra fixe

Moniteur

Bloc d'alimentation

x1*

*Voir l'emballage pour le contenu exact

x1*

Trousse d'assemblage

Bloc d'alimentation

Vue d'ensemble du moniteur

Attache-câbles

x3*

Menu Entrer/ Quitter

Changer de canal

Parler

Zoom

Support

Compartiment des piles

Voyants DEL pour l'alimentation/indicateur de niveau sonore*

Hautparleur

*Voyants DEL pour l'alimentation/indicateur de niveau sonore sur le côté gauche du moniteur ACL de 8,9 cm (3,5 po)

x1*

Caméra panoramique

et à inclinaison (P/I)

Bouton de réinitialisation

Plaque de montage P/I

(uniquement pour la caméra P/I)

x1*

Manette de commande

Capteur de lumière

Microphone

Haut-parleur

Lentilles

Voyants DEL infrarouges

Support

Capteur de température

Port d'alimentation

Bouton de jumelage

Bouton veilleuse

Caméra fixe (série BB3500/BB4300)

Antenne

Vue d'ensemble de la caméra

Volume commandes

Sons lecture/

arrêt

Prochain son

microSD fente

Indicateur de charge

Port d'alimentation

Port mini-USB

Port de sortie AV

Mode verrouillé

Mode d'affichage/ balayage « Quad »

Antenne

Alimentation/vidéo activée/ désactivée

Démarrer/arrêter l'enregistrement

Veilleuse

Capture d'écran

Connecteur pour socle Wi-Fi*

Fil d'installation

*Socle Wi-Fi non compris. Consultez «Connexion à vos caméras à distance» à la page 31 pour plus de détails.

GAUCHE

DROITE

HAUT

BAS

Puissance interrupteur

Puissance indicateur

Cadran du volume

Caméra P/I (série BB3500)

Port d'alimentation

Antenne

Haut-parleur

Lentilles

Capteur de lumière

Bouton de jumelage

Bouton

d'alimentation

Cadran du volume

Interrupteur de plafond

Microphone

Capteur de température

Voyants DEL infrarouges

FRANÇAIS

Assurez-vous que les câbles d'alimentation sont à au moins 1 m (3 pi) du berceau et hors de portée de votre enfant.

Utilisez les boucles attache-câble afin de vous aider à garder les câbles loin de votre enfant.

Branchez le bloc d'alimentation au moniteur.

Bouton d'alimentation

Aide au démarrage

Branchez le bloc d'alimentation à la caméra.

Déplacez l'interrupteur sur ON ou appuyez et maintenez le bouton d'alimentation.

Interrupteur d'alimentation

Caméra fixe

Caméra P/I

Appuyez et maintenez enfoncé le bouton d'alimentation sur le moniteur pendant 3 secondes. L'écran s'allume.

Bouton d'alimentation

Assurez-vous que les câbles d'alimentation sont à au moins 1 m (3 pi) du berceau et hors de portée de votre enfant.

Utilisez les boucles attache-câble afin de vous aider à garder les câbles loin de votre enfant. Consultez «À l’aide d’attache-câbles» à la page 9 pour obtenir les détails d'installation.

38 mm

Caméra fixe

Fixez la base de la caméra à nouveau ici

FRANÇAIS

En option – montage de la caméra

Insérez les chevilles dans les trous avec un marteau. Insérez les vis au 2/3 de la profondeur.

Avant de procéder à l'installation permanente de la caméra :

• Déterminez l'emplacement où vous aurez la meilleure vue de votre bébé.

• Assurez-vous que le câble d'alimentation est suffisamment long pour alimenter la caméra.

• Vérifiez votre(vos) caméra(s) avant d'installer de façon permanente.

Percez 2 trous dans le mur avec des centres à exactement 38 mm de distance l'un de l'autre.

Alignez les points de montage avec les vis et poussez la caméra vers le bas.

Pour installer votre caméra :

Tout en tenant fermement la base de la caméra en place, tournez la caméra dans le sens antihoraire pour l'enlever de la base.

Fixez à nouveau la base au fil d'installation à l'arrière de la caméra.

Caméra P/I

26 mm

Interrupteur de plafond

Percez 2 trous dans le mur avec des centres à exactement 26 mm de distance l'un de l'autre.

Tenez la plaque de montage P/I incluse contre le plafond. À l'aide d'un crayon, marquez le centre des 3 fentes de montage. Percez aux endroits marqués

REMARQUE : Assurez-vous que la fente unique fait face à la zone de visualisation.

Insérez les chevilles dans les trous avec un marteau. Insérez les vis au 2/3 de la profondeur.

94 mm

34 mm

Placez la caméra sur la plaque de montage et tournez dans le sens horaire pour fixer.

REMARQUE : Pour l'installation au plafond, utilisez

l'interrupteur de plafond en bas de la caméra P/I afin d'inverser l'image vidéo.

Option 2

Option 3

Option 1

Dans le cas d'une installation au mur :

Dans le cas d'une installation au plafond :

Alignez les fentes sur la plaque de montage avec les vis et poussez pour fixer en place.

Serrez les vis afin de fixer la plaque de montage.

Zone de visualisation

FRANÇAIS

Tirez l'antenne vers le haut pour l'allonger

• Il est recommandé de charger les piles pendant 5 heures avant leur utilisation.

• L'indicateur de charge au DEL est rouge lorsqu'il charge et devient vert lorsque la charge est terminée.

• Pour la surveillance de nuit, il est recommandé de brancher le bloc d'alimentation au secteur. Une fois les piles complètement chargées, le moniteur restera allumé pendant 4 heures en mode normal ou 8 heures en mode vidéo désactivée.

• Utilisez le mode « Économie d'énergie » afin d'économiser la batterie.

• Le voyant DEL d'alimentation est allumé de façon constante lorsque la batterie est pleinement chargée et clignote deux fois par seconde lorsque celle-ci est faible.

• Pour obtenir une meilleure réception, tirez l'antenne du moniteur vers le haut.

Conseils

Option 2

Option 3

Option 1

Passez le câble supplémentaire dans les encoches de l'attache-câbles.

Passez le câble supplémentaire dans les encoches de l'attache-câbles. Enroulez le surplus de câble autour de l'attache.

Enroulez le surplus de câble autour de l'attache.

À l'aide d'attache-câbles

Appuyez sur + et - pour ajuster le volume du moniteur

Réglage du volume

Caméra fixe Caméra P/I

Utilisez le cadran

du volume pour

ajuster le volume

de la caméra

Moniteur

Utilisation de votre moniteur

Le moniteur affiche les icônes suivantes lors de l'utilisation :

Icône Signification

Force du signal

Canal sélectionné

REC

En enregistrement

Volume coupé

Zoom numérique activé

Chanson en cours de lecture

Caractéristique voix activée

Boutons tactiles verrouillés

Minuterie réglée

Veilleuse activée

Icône Signification

Carte microSD insérée

Écrasement de fichier activé

Nouvelles photos ou vidéos

Suivi de mouvement activée

Piles complètement chargées

Piles faibles

Recharge des piles

20°C

Température ambiante actuelle

Hors de portée

Caméra hors de portée ou éteinte.

Appuyez sur

pour faire défiler les caméras connectées.

La caméra actuellement sélectionnée est affichée à l'écran.

Pour connecter des caméras supplémentaires au moniteur, consultez «Jumelage de caméras» à la page 34.

Le moniteur ne reproduit que le son de la caméra qui est en cours de visualisation.

Changement de canaux

Appuyez sur sur le moniteur pour rapprocher l'image. Une icône X2 apparaît à l'écran.

Bougez la manette afin d'ajuster la zone de zoom.

Appuyez sur à nouveau pour revenir au mode de visualisation normal.

Appuyez et maintenez

enfoncé pour parler à la caméra

sélectionnée

Utilisation du zoom numérique

Appuyez sur

Parler à votre bébé

FRANÇAIS

Appuyez sur pour éteindre l'écran et utiliser uniquement le son.

Le moniteur va reproduire uniquement le son du canal sélectionné.

REMARQUE : Si le mode Balayage est activé, le moniteur reproduira le son du canal sélectionné à cet instant.

Mode Vidéo désactivée (mode Audio seulement)

Appuyez sur n'importe quelle touche pour rallumer l'écran.

Verrouiller le moniteur

Appuyez à nouveau sur le bouton de verrouillage ( ) sur le côté du moniteur pour désactiver les

boutons tactiles à l'avant du moniteur. Une icône verrouillée ( ) apparaît sur le moniteur. Utilisez cette

fonction afin d'éviter de pousser par erreur sur les boutons tactiles.

Appuyez sur

Appuyez à nouveau sur le bouton de verrouillage ( ) pour activer les boutons tactiles à nouveau.

Insérez une carte microSD

Vous devez utiliser une carte microSD (non incluse) avec votre moniteur vidéo afin d'emmagasiner les fichiers de photo et vidéo de votre(vos) caméra(s). Le moniteur vidéo accepte les cartes microSD jusqu'à 32 go (gigaoctets).

Le mode vidéo désactivée est une fonction d'économie d'énergie qui éteint l'affichage du moniteur tout en continuant de faire entendre le son de la(des) caméra(s).

REMARQUE : Voir «Utilisez le mode de gestion d’énergie.» à la page 29 pour plus d'options d'économie d'énergie.

Vous pouvez sauvegarder la vidéo enregistrée d'une seule caméra ou de toutes les caméras connectées à votre système. Les fichiers vidéo sont sauvegardés sur la carte microSD (non incluse).

Bouton d'enregistrement

Pour enregistrer une vidéo :

Vous pouvez maintenant sauvegarder des vidéos ou des photos provenant de votre(vos) caméra(s) sur votre moniteur. Voir «Utilisation du mode Lecture» à la page 25 pour les détails sur la visualisation et la gestion de vos fichiers vidéo et photo.

Pour insérer une carte microSD :

Placez la carte microSD comme illustré ci-dessous et insérez-la dans la fente microSD.

Fente pour carte microSD

FRANÇAIS

Enregistrement vidéo

Utilisez le moniteur pour voir le ou les canal(aux) à partir duquel(desquels) vous voulez enregistrer.

Vous pouvez enregistrer d'un canal en utilisant le mode de visualisation normal ou tous les canaux en utilisant le mode « Quad ».

Pour commencer à enregistrer, appuyez sur le bouton d'enregistrement manuel ( ) sur le dessus

du moniteur.

Appuyez à nouveau sur le bouton d'enregistrement manuel ( ) pour arrêter

l'enregistrement.

Une nouvelle icône de fichier ( ) apparaît sur le moniteur.

Un nouveau fichier vidéo est créé pour chaque tranche de 10 minutes d’enregistrement continu. Les enregistrements plus longs peuvent être divisés en plusieurs fichiers.

Poussez la carte microSD, jusqu'à ce qu'elle clique en place.

Bouton pour capture d'écran

Une nouvelle icône de fichier ( ) apparaît sur le moniteur.

Pour plus de détails sur le visionnement et la gestion des captures d'écran, voir «Utilisation du mode Lecture» à la page 25.

Appuyez sur le bouton de capture d'écran ( ) sur le dessus du moniteur pour sauvegarder une photo sur votre moniteur.

Appuyez sur le bouton veilleuse ( ) sur le dessus du moniteur pour allumer la veilleuse sur la caméra choisie.

Appuyez le bouton veilleuse ( ) sur le dessus de la caméra où vous avez besoin de lumière.

Utilisation de la veilleuse

Appuyez sur

Pour effectuer une capture d'écran :

L'option capture d'écran vous permet de prendre des images d'un seul canal de caméra en mode normal ou les 4 canaux en mode « Quad ». Les captures d'écran sont sauvegardées sur la carte microSD (non incluse).

Effectuer des captures d'écran

Caméra fixe uniquement

Pour plus de détails sur le visionnement et la gestion des vidéos, voir «Utilisation du mode Lecture» à la page

25.

Appuyez sur

Fait entendre des sons pour relaxer et dormir

La caméra peut jouer 5 différents sons préchargés pour relaxer et dormir.

Pour écouter des sons :

Appuyez sur le bouton sur le côté du moniteur pour faire entendre le son de la caméra choisie.

Appuyez sur le bouton sur le côté du moniteur pour faire entendre le prochain son.

Appuyez sur

Une icône avec le numéro du son qui joue en ce moment (1 à 5) apparaît dans le coin inférieur gauche du moniteur.

Appuyez sur pour arrêter le son.

Appuyez sur

FRANÇAIS

Si vous possédez plusieurs caméras, le mode d'affichage « Quad » et le mode de visualisation par balayage vous aident à tout voir.

Mode de visualisation par balayage

Mode d'affichage « Quad »

Utilisez le mode par balayage pour afficher l'image, pendant 3 secondes, de chaque caméra connectée à votre système avant de passer à l'autre caméra.

Du mode de visualisation normal, appuyez sur une fois pour activer le mode de

visualisation par balayage. Le moniteur commencera à montrer les canaux de vidéo les uns à la suite des autres.

Appuyez sur pour revenir au mode de visualisation normal.

Appuyez sur une fois

Utilisez le mode « Quad » pour afficher une vidéo des 4 canaux de caméra sur l'écran de visualisation divisé (les zones dont les caméras ne sont pas connectées seront noires).

Du mode de visualisation normal, appuyez sur deux fois pour activer le mode de

visualisation « Quad ». Le moniteur affichera les 4 canaux sur l'écran de visualisation divisé.

Appuyez sur pour revenir au mode de visualisation normal.

Appuyez sur deux fois

Utilisez les modes de visualisation « Quad » et par balayage

Appuyez sur

Bougez la manette afin d'ajuster les options du menu. Appuyez pour effectuer une sélection.

Appuyez sur pour lancer le menu principal.

Bougez la manette afin d'ajuster les options du menu. Appuyez sur la manette pour effectuer une sélection.

Appuyez sur à nouveau pour quitter le menu principal.

Appuyez à nouveau pour quitter les menus

Utilisation du menu principal

Réglage de la date et de l'heure

Appuyez sur , puis sélectionnez Paramètres.

Sélectionnez

Paramètres

Sélectionnez

Date et heure

FRANÇAIS

Bougez la manette de droite à gauche pour changer de champ. Bougez la manette de haut en bas pour ajuster la date et l'heure.

Poussez la manette pour sauvegarder les changements.

Sélectionnez

Luminosité

Ajustez la luminosité en bougeant la manette de gauche à droite.

Ajustement de la luminosité de la caméra

Appuyez sur , puis sélectionnez Caméra.

Ajustement de la luminosité de la caméra

REMARQUE : Le moniteur vidéo utilise le système horaire de 24 heures.

Appuyez sur à répétition pour revenir au mode de visualisation normal.

Sélectionnez

Caméra

Configuration des options d'enregistrement

Appuyez sur , puis sélectionnez

Enregistrement en cours.

Sélectionnez

Qualité vidéo

Sélectionnez Élevé pour une vidéo plus nette ou Faible pour un fichier plus petit.

Selon vos besoins, vous pouvez choisir une qualité d'enregistrement faible ou haute.

Pour ajuster la qualité de la vidéo :

Vous pouvez configurer votre système pour qu'il écrase les vieux fichiers afin de créer de l'espace pour les nouveaux enregistrements.

Utilisation du fichier d’écrasement

Sélectionnez

Enregistrement en cours

FRANÇAIS

Appuyez sur , puis sélectionnez

Enregistrement en cours.

Pour configurer l'écrasement de fichier :

Sélectionnez

Enregistrement

en cours

Sélectionnez

Langue

Changer de langue

Appuyez sur , puis sélectionnez Paramètres.

Sélectionnez

Paramètres

Ce moniteur pour bébé fonctionne en 3 langues : Anglais, français et espagnol.

Pour changer de langue :

Sélectionnez

Écrasement du fichier

Sélectionnez Oui pour activer l'écrasement de fichier ou Non pour annuler.

Bougez la manette de haut en bas pour changer de langue. Appuyez sur la manette pour choisir une langue.

Appuyez sur , puis sélectionnez Alarme.

Sélectionnez

Alarme

Sélectionnez le

Volume de l'alarme

Configuration du volume de l'alarme

Vous pouvez régler le volume de l'alarme utilisé par les fonctions de minuterie et d'alerte de température.

Bougez la manette de gauche à droite pour ajuster le volume de l'alarme.

Ajustez le volume de l'alarme

FRANÇAIS

Appuyez sur , puis sélectionnez Paramètres.

Sélectionnez

Paramètres

Sélectionnez

Unité d'affichage de la température

Bougez la manette de haut en bas pour choisir oC (Celsius) ou oF (Fahrenheit). Sélectionnez l'unité de température désirée.

Pour sélectionner les unités de température :

La fonction d'alerte de température vous permet d'assurer que la chambre du bébé est à une température confortable et sécuritaire. Le moniteur émet un signal (bip) si la température devient trop chaude ou trop froide. Le capteur de température est précis à 1 °C/3 °F près.

Vous pouvez définir les hautes et basses températures qui déclenchent des alertes ou désactiver les alertes de température.

Alertes de température

Appuyez sur , puis sélectionnez Alarme.

Sélectionnez

Alarme

Pour configurer les alertes de température :

Sélectionnez Encendido pour activer les alertes de température.

Sélectionnez

Encendido

Sélectionnez

Gamme de l'alerte de temp.

Bougez la manette de haut en bas pour changer votre sélection. Bougez la manette de gauche à droite pour ajuster les limites de température (haute et basse) qui déclenchent les alertes.

Ajustez les températures hautes et basses

FRANÇAIS

Utilisez le détecteur de mouvement (caméra P/I uniquement)

Les caméras P/I avec le détecteur de mouvement activé suivront tout mouvement détecté par la caméra.

REMARQUE : Cette caractéristique n'est utile que pour suivre un sujet, comme votre bébé qui se déplace dans son lit.

Appuyez sur , puis sélectionnez Alarme.

Sélectionnez

Alarme

Utilisation de la minuterie

Pour vous rappeler l'heure des repas et des siestes, vous pouvez régler votre moniteur afin qu'il sonne après une période de temps prédéterminée.

Sélectionnez

Minuterie

Bougez la manette de droite à gauche pour passer des heures aux minutes. Bougez la manette de haut en bas pour ajuster la durée de la minuterie.

Appuyez sur la manette lorsque vous avez terminé de régler la minuterie.

Sélectionnez Marche pour lancer la minuterie ou Arrét pour annuler.

Ajustez la durée de la minuterie

Bougez la manette de haut en bas pour changer le canal que vous configurez. Bougez la manette de droite à gauche pour activer ou désactiver le détecteur de mouvement.

Sélectionnez le canal

Appuyez sur , puis sélectionnez Caméra.

Sélectionnez

Suivi de mouvement Actif/Inactif

Pour activer le détecteur de mouvement :

Sélectionnez

En ou Hors fonction

Utilisation du mode Lecture

Le mode lecture est utilisé afin de visionner et de gérer les captures d'écran et les vidéos emmagasinées sur la carte microSD (non incluse).

REMARQUE : Vous pouvez utiliser votre manette pour contrôler le mouvement automatique de votre caméra P/I lorsque le détecteur de mouvement est activé.

Appuyez sur la manette lors du mode de visualisation normal.

Pour visionner les fichiers :

Sélectionnez

Caméra

FRANÇAIS

Bougez la manette de haut en bas pour sélectionner le dossier VIDÉO ou IMAGE. Appuyez sur la manette pour choisir un dossier.

VIDÉO IMAGE

Bougez la manette de haut en bas afin de choisir la date que vous désirez voir. Les images et les vidéos les plus anciennes sont montrées en premier. Poussez sur la manette pour choisir un dossier.

Les dossiers sont classés par le mois, le jour et l'année. Par exemple, si un dossier porte le nom

02042013, cela signifie qu'il a été créé le 4 février 2013 (format mois/jour/année).

Bougez la manette de haut en bas afin de choisir le fichier que vous désirez voir. Poussez sur la manette pour choisir un fichier.

Pour sauvegarder des fichiers photo/ vidéo sur un PC :

Enlevez la carte mémoire.

Insérez la carte microSD dans un lecteur de carte (non inclus) ou un adaptateur pour carte SD (non inclus) pour convertir la carte microSD en format SD/HCSD.

Lorsque la fenêtre de lecture automatique s'ouvre, cliquez sur Ouvrir dossier pour

afficher les fichiers.

REMARQUE : Si le menu de lecture

automatique n'apparaît pas, ouvrez Windows Explorer et recherchez manuellement la carte microSD. Double-cliquez pour voir le contenu de la carte microSD.

Appuyez sur la manette pour entrer en mode lecture.

Pour supprimer des fichiers et des dossiers :

Double-cliquez sur le dossier VIDÉO, et choisissez un sous-dossier.

REMARQUE : Les dossiers sont classés par le mois, le jour et l'année. Par exemple, si un dossier porte le nom 02042013, cela signifie qu'il a été créé le 4 février 2013 (format mois/jour/année).

Double-cliquez sur le fichier vidéo désiré pour commencer la lecture.

Pour sauvegarder des fichiers photo/ vidéo sur un Mac :

Enlevez la carte mémoire.

Insérez la carte microSD dans un lecteur de carte (non inclus) ou un adaptateur pour carte SD (non inclus) pour convertir la carte microSD en format SD/HCSD.

Double-cliquez sur l'icône USB ( ) pour voir le contenu de la carte microSD.

Double-cliquez sur le dossier VIDÉO, et choisissez un sous-dossier.

Double-cliquez sur le fichier vidéo désiré pour commencer la lecture.

FRANÇAIS

Appuyez sur , puis sélectionnez

Paramètres.

Pour formater la carte mémoire :

Sélectionnez Oui pour supprimer le fichier ou le dossier sélectionné ou Non pour annuler.

Effacer?

Oui Non

Formater la carte mémoire

Le formatage efface de façon permanente tous les fichiers image ou vidéo de la carte microSD (non incluse). Avant de formater, assurez-

vous de sauvegarder dans votre ordinateur tous les fichiers image ou vidéo que vous désirez conserver.

Bougez la manette de haut en bas pour passer d'un fichier ou dossier à un autre.

VIDÉO IMAGE

Sélectionnez le fichier ou dossier que vous voulez supprimer. Bougez la manette à droite pour sélectionner le « X » rouge et poussez la manette.

REMARQUE : Il est impossible de supprimer le dossier VIDÉO.

Sélectionnez

Paramètres

Utilisez le mode de gestion d'énergie.

Appuyez sur , puis sélectionnez Économie d'énergie.

Sélectionnez

Économie

d'énergie

Pour activer le mode de gestion d'énergie :

Sélectionnez Marche pour activer le mode de gestion d'énergie ou Arrét pour l'annuler.

Sélectionnez

Formater la carte mémoire

Sélectionnez

Oui

Le mode d'économie d'énergie est une fonction qui éteint l'affichage sur le moniteur ACL si la(les) caméra(s) ne détecte(nt) aucun son pendant deux minutes. Lorsqu'un son est détecté, l'afficheur se rallume.

FRANÇAIS

Sélectionnez

Paramètres par défaut

Sélectionnez

Oui

Rétablissement des paramètres par défaut

Le rétablissement de votre moniteur vidéo réinitialise les changements de paramètres aux paramètres par défaut.

REMARQUE : Le rétablissement des paramètres par défaut n'effacera pas les fichiers image ou vidéo sauvegardés.

Appuyez sur , puis sélectionnez Paramètres.

Sélectionnez

Paramètres

Pour revenir aux paramètres par défaut :

Connexion à vos caméras à distance

Les accessoires de socle Wi-Fi de Lorex, vous permettent de vous connecter à vos caméras de n'importe où (modèle no : ACCWIFI1, non inclus).

Utilisez le socle Wi-Fi pour :

• Connecter vos caméras de n'importe où en utilisant votre téléphone mobile (iOS et Android) ou votre ordinateur (PC et Mac).

• Vous connecter à distance à votre système sans déranger le mode de visualisation en direct de votre moniteur.

• Procurer un accès protégé par mot de passe à distance sécuritaire à votre(vos) caméra(s).

Pour plus d'information ou pour acheter le socle Wi-Fi, visitez www.lorexbaby.com/away.

FRANÇAIS

Pour visionner sur un grand écran, vous pouvez brancher votre moniteur vidéo à votre télévision (RCA seulement) en utilisant un adaptateur RCA 3,5 mm optionnel (modèle no : ACCAVOUT1).

Pour visionner des fichiers sur une télévision :

Allumez la télévision que vous utiliserez pour visionner l'affichage du moniteur pour bébé.

Branchez l'extrémité de 3,5 mm de l'adaptateur au port sortie A/V du moniteur.

Branchez les extrémités RCA de l'adaptateur aux entrées audio et vidéo sur votre télévision.

L'image provenant du moniteur de votre bébé est immédiatement affichée sur votre télévision.

REMARQUE : L'affichage de votre moniteur ACL s'éteint lorsque vous utilisez cette fonction.

Allumez votre télévision à l'entrée appropriée.

Utilisation de la sortie audio/ vidéo

3,5 mm à l’adaptateur RCA

Extrémité de 3,5mm

Extrémité RCA

(jaune)

(blanc)

Panneau arrière de télévision

Sélectionnez NTSC (Amérique du Nord) ou PAL (Angleterre/Europe) et en poussant sur la

manette.

Appuyez sur , puis sélectionnez Paramètres.

Pour configurer la sortie audio/vidéo :

Sélectionnez

Paramètres par défaut

REMARQUE : Nécessaire seulement si la visualisation

se fait avec un téléviseur PAL.

Sélectionnez

Paramètres

FRANÇAIS

Utilisez la manette pour sélectionner le canal auquel vous aimeriez jumeler la caméra.

Placez la caméra et le moniteur côte à côte. Assurez-vous que la caméra est allumée et branchée.

Appuyez sur , et déplacez la manette à gauche ou à droite pour choisir Caméra.

Sélectionnez

Caméra

Sélectionnez

Jumelage

Si une caméra est déjà connectée à ce canal, la nouvelle caméra la remplacera.

Sélectionnez un canal à jumeler avec la caméra.

Jumelage de caméras supplémentaires

La ou les caméra(s) incluse(s) a(ont) déjà été jumelée(s) au moniteur. Si vous avez

acheté d'autres caméras complémentaires (modèle # BB311AC1 / BB351AC1), OU si votre moniteur et votre caméra ne sont pas jumelés, suivez les étapes ci-dessous.

Pour jumeler une caméra à votre moniteur :

Appuyez sur le bouton JUMELAGE à l'arrière de la caméra fixe ou sous la caméra P/I dans les 30 secondes de la sélection du canal de jumelage.

Appuyez sur

JUMELAGE

Appuyez sur

JUMELAGE

• Éloignez immédiatement la caméra du moniteur afin d'éviter les rétroactions du haut-parleur.

• Le moniteur peut connecter jusqu'à 4 caméras.

• Le moniteur peut être utilisé avec une combinaison de caméras fixes et P/I.

Remarques

La vidéo de la caméra est immédiatement affichée sur le moniteur lorsque la caméra est correctement jumelée.

FRANÇAIS

Caméra fixe

Caméra P/I

Moniteur de 10,92 cm (4,3 po)

Moniteur de 8,89 cm (3,5 po)

Spécifications techniques

Caméra fixe

Fréquence 2,4 GHz à 2,48 GHz

Portée maximale Jusqu'à 137 m/450 pi à l'extérieur*

Jusqu'à 46 m/150 pi à l'intérieur*

Capteur d'images Capteur d'images couleur 1/6 po Lentilles 4,9mm F2.8 DEL IR 8 mcx Bloc d'alimentation 5,0V CC 1 000mA Poids 0,1 kg/0,2 lb

Caméra P/I

Fréquence 2,4 GHz à 2,48 GHz

Portée maximale Jusqu'à 137 m/450 pi à l'extérieur*

Jusqu'à 46 m/150 pi à l'intérieur*

Capteur d'images Capteur d'images couleur 1/6 po Lentilles 3,0mm F2.8 DEL IR 10 mcx Bloc d'alimentation 5,0V CC 1 000mA Poids 0,3 kg/0,6 lb

Moniteur de 8,89 cm (3,5 po)

Fréquence 2,4 GHz à 2,48 GHz

Affichage TFT ACL couleur de 8,89 cm (3,5 po) Bloc d'alimentation 5,0V CC 1 000mA Piles Piles rechargeables au lithium-ion de

1 500mAh 3,7 V CC

Autonomie des piles Jusqu'à 4 heures en mode normal

Jusqu'à 8 heures en mode vidéo désactivée

Poids 0,2 kg/0,4 lb

Moniteur de 10,92 cm (4,3 po)

Fréquence 2,4 GHz à 2,48 GHz

Affichage TFT ACL couleur de 10,92 cm (4,3 po) Bloc d'alimentation 5,0V CC 1 000mA Piles Piles rechargeables au lithium-ion de

1 500 mAh 3,7 V CC

Autonomie des piles

Jusqu'à 4 heures en mode de visualisation normal Jusqu'à 8 heures en mode vidéo désactivée

Poids 0,2 kg/0,5 lb

*Basé sur une ligne de visée non obstruée. La portée réelle varie en fonction de l'environnement.

Caméra fixe

Caméra P/I

Moniteur de 10,92 cm (4,3 po)

Moniteur de 8,89 cm (3,5 po)

81 mm 3,2 po

137 mm 5,4 po

28 mm 1,1 po

99 mm 3,9 po

149 mm 5,9 po

99 mm 3,9 po

81 mm 3,2 po

137 mm 5,4 po

28 mm 1,1 po

FRANÇAIS

60 mm 2,4 po

149 mm 5,9 po

73 mm

2.9 po

Dimensions de l'unité

Dépannage

Symptôme Solution

Aucune vidéo affichée sur l'écran

• Appuyez et maintenez enfoncée la touche pendant 3 secondes

pour allumer le moniteur.

• Aucune pile dans le moniteur. Branchez le bloc d'alimentation du moniteur.

• Le mode vidéo désactivée est activé. Appuyez sur n'importe quelle touche pour rallumer l'écran.

• Le mode d'économie d'énergie est activé. Appuyez sur n'importe quelle touche pour rallumer l'écran.

• Appuyez sur le bouton de réinitialisation si aucune des solutions mentionnées ci-dessus ne fonctionne.

L'écran du moniteur continue de s'éteindre

• Les piles du moniteur sont faibles. Branchez le bloc d'alimentation du moniteur.

• Le mode d'économie d'énergie est activé. Appuyez sur n'importe quelle touche pour rallumer l'écran.

La caméra n'est pas détectée, « Hors de portée » s'affiche à l'écran du moniteur

• Assurez-vous que la caméra est allumée.

• La caméra et le moniteur sont peut-être hors de portée. Allongez les antennes du moniteur et de la caméra, ou approchez le moniteur et la caméra l'un de l'autre.

• Vous devrez peut-être jumeler la caméra et le moniteur à nouveau. Consultez «Jumelage de caméras» à la page 34 pour plus de détails.

• La sélection du canal est erronée. Appuyez sur à répétition pour

choisir un canal avec une caméra connectée.

Rétroaction acoustique/bruit aigu provenant du moniteur

• Votre caméra et votre moniteur sont peutêtre trop près l'un de l'autre. Éloignez-les l'un de l'autre.

• Baissez le volume du moniteur.

Les boutons tactiles sur le moniteur ne fonctionnent pas

• Appuyez sur le bouton Verrouillage ( ) sur le côté du moniteur pour déverrouiller les boutons tactiles.

L'écran est gelé • Appuyez sur le bouton de réinitialisation

au dos de la caméra pour la redémarrer. Les paramètres et les fichiers sauvegardés ne sont pas affectés.

Le service de soutien technique est disponible 24 heures par jour et 7 jours par semaine, et comprend entre autres des informations sur les produits, guides de l'utilisateur, guides de démarrage rapide et FAQ à partir du site www.

lorexbaby.com/support

Besoin d'aide?

FRANÇAIS

NETTOYAGE

Nettoyez le moniteur et la caméra avec un chiffon légèrement humide ou un chiffon antistatique. N'utilisez jamais de détergents ou de solvants abrasifs.

• Ne nettoyez aucune pièce du produit avec des produits nettoyants contenant des diluants ou d'autres solvants et des produits chimiques. Cela peut causer des dommages permanents au produit, lesquels ne sont pas couverts par la garantie. Si nécessaire, nettoyez-le avec un chiffon humide.

• Gardez votre caméra et votre moniteur loin des zones chaudes, humides ou sous la lumière directe du soleil, et ne les mouillez pas.

• Tous les efforts ont été déployés pour assurer des normes élevées de fiabilité pour votre moniteur pour bébé. Cependant, si quelque chose ne fonctionne pas, veuillez ne pas essayer de le réparer vous-même. Contactez le service à la clientèle pour de l'assistance.

ÉLIMINATION DE L'APPAREIL

À la fin du cycle de vie du produit, vous ne devez pas jeter ce produit avec les ordures ménagères normales, mais plutôt apporter le produit à un point de collecte pour le recyclage des équipements électriques et électroniques. Le symbole sur le produit, le guide de l'utilisateur, ou la boîte l'indiquent.

Certains matériaux du produit peuvent être réutilisés si vous les apportez à un centre de recyclage. En réutilisant certaines pièces ou matières premières de produits usagés, vous contribuez de manière importante à la protection de l'environnement.

Veuillez contacter les autorités locales au cas où vous auriez besoin de plus d'informations sur les points de collecte dans votre région. Jetez les piles d'une manière respectueuse de l'environnement conformément à la réglementation locale.

AVIS

AVERTISSEMENT : Tout changement ou modification non expressément approuvé par la garantie de cet appareil pourrait annuler le droit de l'utilisateur à utiliser l'appareil.

AVIS DE LA FCC

Cet appareil est conforme à la Partie 15, sous-partie C, de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, incluant toute interférence pouvant causer un fonctionnement indésirable.

Le fabricant n'est pas responsable des interférences radio ou télévision causées par des modifications non autorisées de cet équipement. De telles modifications pourraient annuler le droit de l'utilisateur à utiliser cet équipement. Cependant, il est impératif que l'utilisateur suive les directives de ce manuel pour éviter une utilisation inappropriée qui pourrait causer des dommages à l'appareil, une décharge électrique et un risque d'incendie et des blessures.

MISE EN GARDE : Pour maintenir la conformité aux directives de la FCC se rapportant à l'exposition aux interférences RF, placez l'appareil à au moins 20 cm (7,87 po) des personnes à proximité.

CANADA/AVIS D'INDUSTRIE CANADA

Cet appareil est conforme aux normes RSS d'Industrie Canada pour les produits exempts de licence. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences, et (2) cet appareil doit accepter toute interférence, incluant toute interférence pouvant causer un fonctionnement indésirable de l'appareil.

www.lorexbaby.com

INGLÉS

FRANCÉS

ESPAÑOL

CARE ‘N‘ SHARE MONITOR DE VIDEO PARA BEBÉ

Serie BB4300 / BB3500 Versión 1.0

GUÍA PARA USUARIOS

Precauciones de seguridad

• Se requiere que un adulto realice el armado. Mantenga las

piezas pequeñas fuera del alcance de los niños durante el armado.

• Este producto no es un juguete. No permita que los niños

jueguen con él.

• Este monitor de video no es un reemplazo de la supervisión

adulta responsable.

• Pruebe el monitor de video antes de utilizarlo. Familiarícese

con sus funciones.

• Mantenga los cables fuera del alcance de los niños.

• Nunca utilice extensiones de cable con adaptadores eléctricos.

• Solo utilice los cargadores y los adaptadores de corriente

suministrados. No utilice otros cargadores o adaptadores de corriente, ya que estos pueden dañar el dispositivo o las baterías.

• Solo inserte baterías del mismo tipo.

• Inserte baterías con la polaridad correcta.

• No mezcle las baterías nuevas con las usadas.

• No mezcle las baterías alcalinas, estándar y recargables.

• Retire las baterías agotadas del producto.

• Mantenga todas las baterías fuera del alcance de los niños.

• Deseche o recicle las baterías conforme a las leyes locales, las

cuales varían según la ubicación.

• No cubra el monitor de video con una toalla o sábana.

• No utilice el monitor de video cerca del agua.

• No instale el monitor de video cerca de una fuente de calor.

• No toque los contactos del enchufe con objetos cortantes o

metálicos.

• Conserve esta guía de usuario para referencia futura.

Para evitar lesiones en los niños:

• ASEGÚRESE de mantener la cámara y todos los

cables eléctricos al menos a 3 ft/1 m de distancia de la cuna y fuera del alcance de su hijo.

• Utilice las grapas de cable que vienen incluidas para mantener los cables de suministro eléctrico fuera del alcance de su hijo.

3 ft/1 m

El producto incluye: .........................3

Descripción general del monitor ......3

Descripción general de la cámara ...4

Instrucciones iniciales ......................6

Opcional: Montaje de la cámara .............. 7

Uso de las grapas de cable ......................9

Cómo usar el monitor de su bebé ..10

Ajuste del volumen ................................10

Cambio de canales ............................... 11

Hablarle a su bebé ................................11

Cómo usar el zoom digital .....................11

Bloqueo del monitor ..............................12

Modo de video desactivado (modo de

audio únicamente) ...........................12

Insertar una tarjeta microSD ................... 12

Grabación de videos .............................13

Tomar imágenes instantáneas ................. 14

Uso de la luz nocturna ........................... 14

Reproducción de sonidos suaves y

de sueño .............................................. 15

Uso del modo de visualización escáner y

cuádruple .............................................16

Uso del menú principal .......................... 17

Configuración de fecha y hora ...............17

Cómo ajustar el brillo de la cámara ........18

Configuración de las opciones

de grabación ........................................19

Uso del archivo de sobrescritura ............. 19

Cambio de idiomas ...............................20

Configuración del volumen de la alarma ..21

Alertas de temperatura .......................... 22

Uso del temporizador ............................ 24

Uso del control de movimiento

(solo para cámara P/T) ..........................24

ESPAÑOL

Índice:

Uso del modo de reproducción ............... 25

Formatear tarjeta de memoria .................28

Uso del modo de ahorro de energía ........29

Restablecer configuración

predeterminada ....................................30

Conectarse a sus cámaras de

manera remota .............................31

Uso del audio/salida de video ......32

Emparejamiento de cámaras

adicionales ...................................34

Especificaciones técnicas ................36

Cámara fija .........................................36

Cámara P/T ......................................... 36

Monitor de 3.5” ....................................36

Monitor de 4.3” ....................................36

Dimensiones de unidad .................37

Resolución de problemas ..............38

¿Necesita ayuda? .........................38

ESPAÑOL

El producto incluye:

x1*

Cámara fija

Monitor

Adaptador de energía

x1*

*Analice el paquete del producto para ver el contenido exacto

x1*

Kit de montaje

Adaptador de energía

Descripción general del monitor

Sujetadores de cables

x3*

Menú de entrada/salida

Interruptor de canal

Hablar

Zoom

Soporte

Compartimiento de baterías

Encendido / Ledes de sonido*

Altavoz

*Ledes de encendido/sonido en el lado izquierdo del monitor LCD de 3.5”

x1*

Cámara (P/T)

Pan/Tilt

Botón restablecer

Placa de montaje P/T

(solo para cámara P/T)

x1*

Control de mando

Sensor de luz

Micrófono

Altavoz

Lente

Ledes infrarrojos

Soporte

Sensor de temperatura

Toma de alimentación eléctrica

Botón de emparejamiento.

Botón de luz nocturna

Cámara fija (serie BB3500/BB4300)

Antena

Descripción general de la cámara

Controles de volumen

Sonido siguiente

Ranura para la tarjeta microSD

Indicador de carga

Toma de alimentación eléctrica

Puerto mini USB

Puerto de salida AV

Modo de bloqueo

Modo de visualización cuádruple/ Escáner

Antena

Encendido/video encendido/apagado

Comenzar/detener grabación

Luz nocturna

Imagen instantánea

Conector para cuna Wi-Fi*

Rosca de montaje

*No incluye Wi-Fi para cuna. Consulte “Conectarse con sus cámaras de manera remota” en la página 31 para obtener más detalles.

IZQUIERDO

DERECHO

SUPERIOR

INFERIOR

Reproducción/detención

de sonidos

Interruptor de encendido

Control de volumen

Cámara P/T (serie BB3500)

Toma de alimentación eléctrica

Antena

Altavoz

Lente

Sensor de luz

Botón de emparejamiento

Botón de

encendido

Control de volumen

Interruptor para montaje en el techo

Micrófono

Sensor de temperatura

Ledes infrarrojos

ESPAÑOL

Asegúrese de que todos los cables de suministro eléctrico se encuentren a por lo menos 3 ft/1 m de la cuna y fuera del alcance de su hijo.

Utilice las grapas de cable que vienen incluidas para mantener los cables de suministro eléctrico fuera del alcance de su hijo.

Conecte el adaptador de energía al monitor.

Botón de encendido

Instrucciones iniciales

Conecte el adaptador de energía a la cámara.

Deslice el interruptor de encendido hacia la posición "ON" (Encendido) o mantenga presionado el botón de encendido.

Interruptor de encendido

Cámara fija

Cámara P/T

Mantenga presionado el botón de encendido en el extremo superior del monitor durante 3 segundos. La pantalla se enciende.

Botón de encendido

Asegúrese de que todos los cables de suministro eléctrico se encuentren a por lo menos 3 ft/1 m de la cuna y fuera del alcance de su hijo.

Utilice las grapas de cable que vienen incluidas para mantener los cables de suministro eléctrico fuera del alcance de su hijo. Consulte “Uso de las grapas de cable” en la página 9 para obtener detalles de instalación.

38 mm

Cámara fija

Sujete nuevamente la base de la cámara aquí

ESPAÑOL

Opcional: Montaje de la cámara

Golpee suavemente los anclajes en los orificios con un martillo. Inserte 2/3 de los tornillos.

Antes de montar de forma permanente la cámara:

• Determine desde dónde obtendrá la mejor vista de su bebé.

• Asegúrese de que el cable de corriente es lo suficientemente largo para encender la cámara.

• Pruebe las cámaras antes del montaje definitivo.

Perfore 2 orificios en la pared a exactamente 38 mm de distancia.

Alinee los puntos de montaje con los tornillos y empuje la cámara hacia abajo.

Para montar la cámara:

Mientras sostiene la base de la cámara firmemente en su lugar, gírela hacia la izquierda para quitarla de la base.

Sujete nuevamente la base a la rosca de montaje en la parte posterior de la cámara.

Cámara P/T

26 mm

Interruptor para montaje en el techo

Perfore 2 orificios en la pared a exactamente 26 mm de distancia.

Mantenga contra el techo la placa de montaje P/T incluida. Use un lápiz para marcar los centros de las 3 ranuras de montaje. Perfore los orificios donde realizó las marcas

NOTA: Asegúrese de que solo los puntos de la ranura de montaje estén orientados hacia el área de visualización.

Golpee suavemente los anclajes en los orificios con un martillo. Inserte 2/3 de los tornillos.

94 mm

34 mm

Coloque la cámara sobre la placa de montaje y gírela en sentido contrario a las agujas del reloj para asegurarla en su lugar.

NOTA: Para montaje en el techo use el interruptor para

montaje en el techo en el extremo inferior de la cámara P/T para invertir la imagen de video.

Opción 2

Opción 3

Opción 1

Para montaje en la pared:

Para montaje en el techo:

Alinee las ranuras de la placa de montaje con los tornillos y empuje hacia abajo para asegurarla en su lugar.

Ajuste los tornillos para asegurar la placa de montaje en su lugar.

Área de visualización

ESPAÑOL

Jale hacia arriba para extender la antena.

• Se recomienda cargar la batería durante 5 horas antes de utilizarla.

• La carga del led brilla en color rojo mientras se está cargando el monitor y brilla en verde cuando la carga está completa.

• Para la supervisión nocturna, se recomienda conectar el adaptador de energía. Cuando esté cargado por completo, el monitor permanecerá encendido hasta 4 horas en modo normal y hasta 8 horas en modo de video DESACTIVADO.

• Use el modo de ahorro de energía para conservar la energía de la batería.

• La led de encendido brilla constantemente cuando la batería está completa y parpadea dos veces por segundo cuando es insuficiente.

• Para una mejor recepción, extienda la antena del monitor.

Consejos

Opción 2

Opción 3

Opción 1

Pase el cable extra por las ranuras de las grapas de cable.

Pase el cable extra por las ranuras de las grapas de cable. Envuelva el exceso de cable alrededor de la grapa.

Envuelva el exceso de cable alrededor de la grapa.

Uso de las grapas de cable

Presione + y - para ajustar el volumen del monitor

Ajuste del volumen

Cámara fija Cámara P/T

Use el control de

volumen para

ajustar el volumen

de la cámara

Monitor

Cómo usar el monitor de su bebé

El monitor muestra los siguientes íconos durante el uso:

Ícono Significado

Intensidad de la señal

Canal seleccionado

REC

Grabación Volumen

silenciado

Zoom digital activado

Canción en reproducción

Seguimiento de movimiento habilitado

Función Hablar activada

Botones táctiles bloqueados

Temporizador configurado

Luz nocturna encendida

Ícono Significado

Tarjeta microSD insertada

Sobrescritura de archivo activada

Nuevas fotos o videos

Batería completa

Batería baja

Cargando batería

68 °F

Temperatura ambiente actual

Fuera del alcance

Cámara fuera de alcance o apagada.

Presione para desplazarse por las cámaras conectadas.

La cámara actualmente seleccionada se muestra en pantalla.

Para conectar cámaras adicionales al monitor, consulte “Emparejamiento de cámaras adicionales” en la página 34.

El monitor solo reproduce el sonido de la cámara que se está viendo actualmente.

Cambio de canales

Presione el monitor para ampliar. Aparece un ícono de X2 en la pantalla.

Mueva el control de mando para ajustar el área de zoom.

Presione nuevamente para regresar al modo de visualización normal.

Mantenga presionado

para hablar a la cámara seleccionada

Cómo usar el zoom digital

Presione

Hablarle a su bebé

ESPAÑOL

Presione para apagar la pantalla y el sonido del monitor solamente.

El monitor solo reproducirá el sonido del canal seleccionado.

NOTA: Si el modo Escanear está activado, el monitor reproducirá el sonido del canal que está actualmente seleccionado.

Modo de video desactivado (modo

de audio únicamente)

Presione cualquier botón para volver a encender la pantalla.

Bloqueo del monitor

Presione el botón de bloqueo ( ) en el lateral del monitor para desactivar los botones táctiles del frente

del monitor. Aparece un ícono de bloqueo ( ) en el monitor. Use esta función para evitar presionar los botones táctiles accidentalmente.

Presione

Presione el botón de bloqueo ( ) nuevamente para volver a activar los botones táctiles.

Insertar una tarjeta microSD

Debe usar una tarjeta microSD (no incluida) con su monitor de video para almacenar archivos de imágenes y video de sus cámaras. El monitor de video admite tarjetas microSD de hasta 32 GB (gigabytes).

El modo de video desactivado es una función de ahorro de energía que apaga la pantalla del monitor mientras continúa reproduciendo el sonido de las cámaras.

NOTA: Consulte “Uso del modo de ahorro de energía” en la página 29 para obtener más opciones de ahorro de energía.

Puede guardar el video grabado en una sola cámara o en todas las cámaras conectadas al sistema. Los archivos de video se guardan en la tarjeta microSD (no incluida).

Botón de grabación

Para obtener detalles sobre la visualización y la administración de videos, consulte “Usar el modo de Reproducción” en la página 25.

Para grabar videos:

Para insertar una tarjeta microSD:

Oriente la tarjeta microSD como se muestra abajo e insértela en la ranura microSD.

Ranura para tarjeta microSD

Ahora puede guardar el video grabado y las imágenes instantáneas de sus cámaras en el monitor. Consulte “Usar el modo de reproducción” en la página 25 para obtener detalles sobre la visualización y la administración de archivos de imágenes y videos.

ESPAÑOL

Grabación de videos

Use el monitor para visualizar los canales de los que desea grabar un video.

Puede grabar un video de un canal usando el modo de visualización normal, o todos los canales con el modo de visualización cuádruple.

Presione el botón de grabación manual ( ) en el extremo superior del monitor para comenzar a grabar.

Presione el botón de grabación manual ( ) nuevamente para detener la grabación.

Aparece un nuevo ícono de archivo ( ) en la pantalla. Se crea un nuevo archivo de video cada 10 minutos de grabación continua. Las grabaciones más largas se dividen en varios archivos”.

Empuje la tarjeta microSD hasta que se inserte en su lugar.

Botón de imagen instantánea

Aparece un nuevo ícono de archivo ( ) en la pantalla.

Para obtener detalles sobre la visualización y la administración de imágenes instantáneas consulte “Usar el modo de reproducción” en la página 25.

Presione el botón de imagen instantánea ( ) en el extremo superior del monitor para guardar una imagen de la visualización del monitor.

Presione el botón de luz nocturna ( ) en el extremo superior del monitor para encender la luz nocturna de la cámara seleccionada actualmente.

Presione el botón de luz nocturna ( ) en el extremo superior de la cámara donde sea necesaria la luz.

Uso de la luz nocturna

Presione

Para tomar una imagen instantánea:

La función Imagen instantánea le permite capturar imágenes del canal de una sola cámara en el modo de visualización normal o de los 4 canales en el modo de visualización cuádruple. Las imágenes instantáneas se guardan en la tarjeta microSD (no incluida).

Tomar imágenes instantáneas

Solo para cámaras fijas

Reproducción de sonidos suaves y de sueño

La cámara puede reproducir 5 sonidos diferentes precargados suaves y de sueño.

Para reproducir sonidos:

Presione el botón del lateral del monitor para reproducir sonido en la cámara seleccionada actualmente.

Presione el botón del lateral del monitor para reproducir el sonido siguiente de la secuencia.

Presione

Un ícono con el número del sonido que se está reproduciendo actualmente (1-5) aparece en la esquina inferior izquierda del monitor.

Presione el botón para detener la reproducción de sonidos.

Presione

ESPAÑOL

Si tiene múltiples cámaras, el modo de visualización cuádruple y el modo de visualización escáner lo ayudarán a vigilarlas.

Modo de visualización escáner

Modo de visualización cuádruple

Use el modo de escáner para mostrar el video de cada cámara conectada al sistema en pantalla completa durante 3 segundos antes de pasar a la cámara siguiente.

En el modo de visualización normal, presione

una vez para activar el modo de escáner. El monitor comenzará a mostrar los canales de video conectados en secuencia.

Presione para regresar al modo de visualización normal.

Presione una vez

Use el modo de visualización cuádruple para mostrar el video de los 4 canales de la cámara con la pantalla dividida (las áreas de visualización aparecen en negro para los canales que no están conectados a una cámara).

En el modo de visualización normal, presione

dos veces para activar el modo de visualización cuádruple. El monitor mostrará los 4 canales con la pantalla dividida.

Presione para regresar al modo de visualización normal.

Presione dos veces

Uso del modo de visualización escáner y cuádruple

Lorex BB4300, BB3500 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
