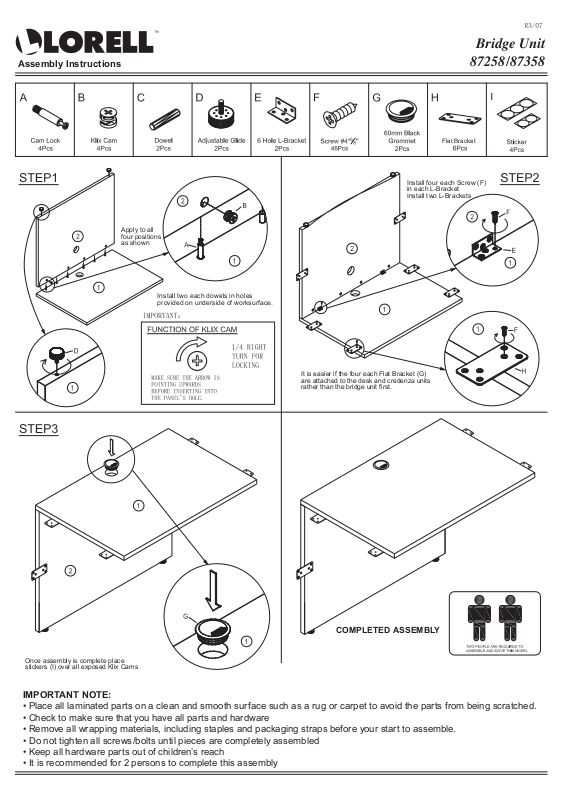

Page 1
Bridge Unit
Assembly Instructions
Apply to all
four positions
as shown
Install two each dowels in holes
provided on underside of worksurface.
87258/87358
Flat Bracket
Install four each Screw (F)
in each L-Bracket
Install two L-Brackets
It is easier if the four each Flat Bracket (G)
are attached to the desk and credenza units
rather than the bridge unit first.
COMPLETED ASSEMBLY
Once assembly is complete place
stickers (I) over all exposed Klix Cams
IMPORTANT NOTE:
• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.
• Check to make sure that you have all parts and hardware
• Remove all wrapping materials, including staples and packaging straps before your start to assemble.
• Do not tighten all screws/bolts until pieces are completely assembled
• Keep all hardware parts out of children’s reach
• It is recommended for 2 persons to complete this assembly
Page 2

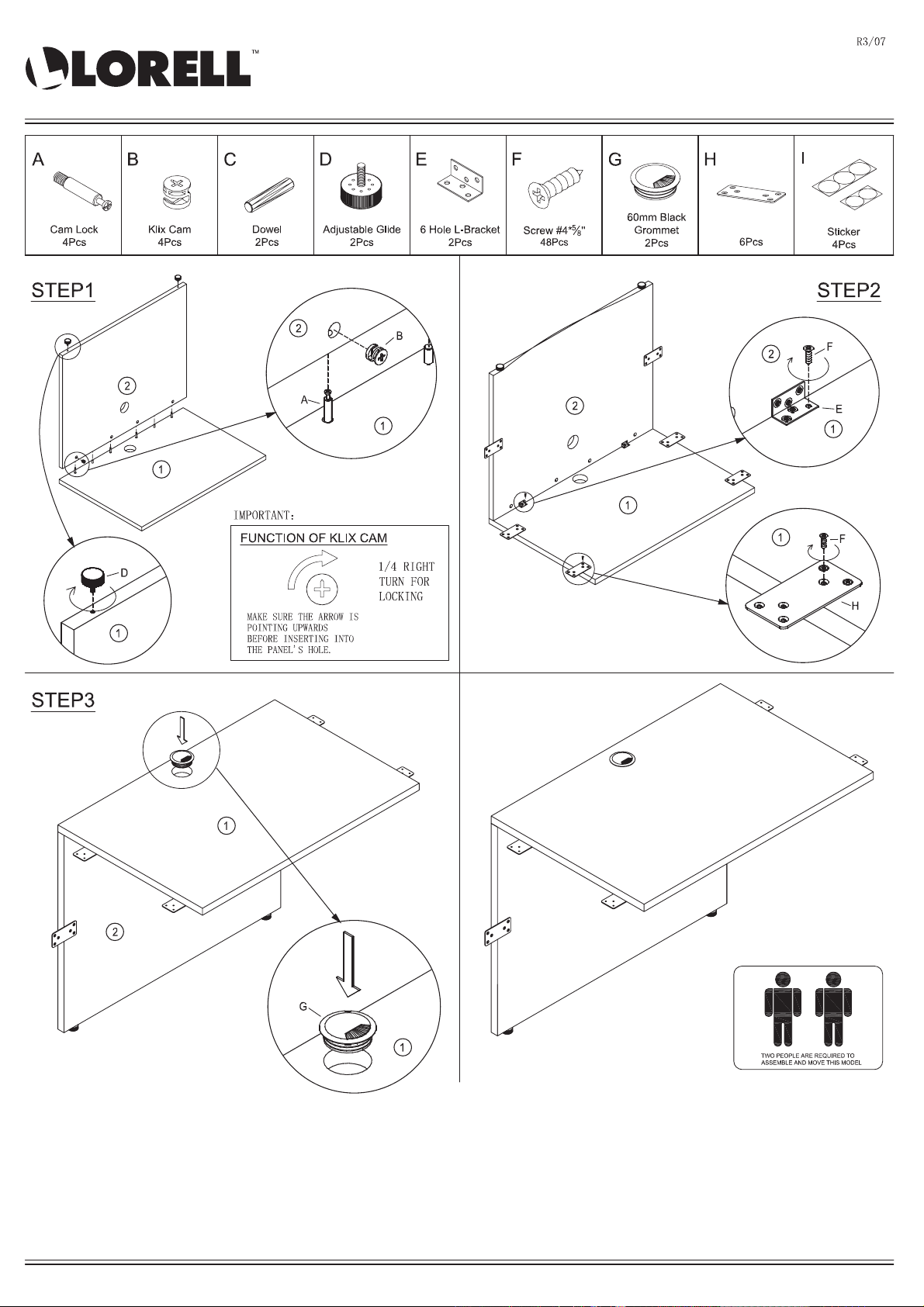

Unité de pont
Instructions d’assemblage
Verrou à came
4mcx
Came Klix
4mcx
Cheville
2mcx
Patin ajustable
2mcx
Support en L
à 6 trous
2mcx
Vis #4 x 5/8”
48mcx
ÉTAPE 1 ÉTAPE 2
Employez aux
quatre positions
comme montré
Insérez deux chevilles dans les trous
prévus en dessous de la surface
de travail
Passe-fil noir
de 60mm
2mcx
Installez quatre vis (F) dans
chacun des supports en L
Installez deux supports en L
Support plat
87258/87358
6mcx
Autocollants
4mcx
IMPORTANT :
Fonctionnement de la came Klix
ÉTAPE 3
1/4 de tour dans
le sens horaire
pour bloquer
Assurez-vous que la flèche pointe
vers le haut avant l’insertion dans
le trou du panneau.
Il est plus facile d’attacher les quatre supports
plats (G) sur les unités du bureau et du buffet
en premier au lieu de l’unité du pont.
ASSEMBLAGE COMPLÉTÉ
2 personn es sont requises p our l’assemblage
et le déplac ement de ce modèl e.
Placez les autocollants (I) sur toutes les cames
Klix exposées lorsque l’assemblage est complété
NOTE IMPORTANT :
• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou un tapis afin d’éviter l’éraflure des pièces.
• Vérifiez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie
• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.
• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces
• Gardez toutes les pièces de quincaillerie hors de portée des enfants
• Il est recommandé que 2 personnes effectuent cet assemblage
Page 3
Puente
Instrucciones de ensamble
Soporte de escuadra
Seguro de ajuste
4 pza
Leva
4 pza
Taquete
2 pza
Riel ajustable
2 pza
de 6 orificios
2 pza
Tornillos #4 x 5/8”
48 pza
PASO 1 PASO 2
Siga el
procedimiento
en las cuatro
posiciones
como se indica.
Instale las dos ménsulas en los orificios
provistos en la parte inferior de la
superficie de trabajo.
Arandela de cabo
negra de 60 mm
2 pza
Instale 4 Tornillos (F) en cada
Soporte de escuadra.
Instale 2 Soportes de escuadra.
Ménsula plana
87258/87358
6 pza
Etiquetas
4 pza
IMPORTANTE:
Funcionamiento de las Levas
PASO 3
Gire 1/4 de vuelta
a la derecha
para cerrar.
Asegúrese de que la flecha apunta
hacia arriba antes de insertarla en
el orificio del tablero.
Es más fácil si primero une las 4 Ménsula
planas (G) al escritorio y a la credenza y
no al puente.
ENSAMBLE COMPLETO
Se necesi tan dos persona s para ensamblar
y mover este mo delo.
Al terminar el ensamble coloque las Etiquetas (I)
sobre todas las Levas.
NOTA IMPORTANTE:
• Coloque todas las partes laminadas sobre una superficie limpia y uniforme (como un tapete o la alfombra) para evitar que se rayen.
• Asegúrese de tener todas las partes y la ferretería.
• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.
• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.
• Mantenga toda la ferretería fuera del alcance de los niños.
• Se recomienda que dos personas realicen este ensamble.
Page 4
Instructions
IF YOU ARE MISSING PARTS OR OTHER CONCERNS PLEASE CALL OUR TOLL FREE NUMBER:
1-888-295-5839. Email: [email protected]
MONDAY– FRIDAY 9:00 AM TO 4:00 PM – EASTERN STANDARD TIME
Please provide the following information:
1. Full Name
2. Physical Address – do not include P.O. Box as our carriers cannot deliver to a P.O. Boxes
3. Phone Number
4. Model Number
5. Part Number
6. Quantity
7. Reason for the request
Note: Our policy is to send all parts requests normal ground transportation, if your requirements are to have these parts via overnight/next day,
please provide your designated carrier and account number.
Before you begin:
Open, identify and count all parts prior to assembly. Lay out the parts on a non-abrasive surface such as carpet
or blanket.
Instructions
APPELEZ À NOTRE NUMÉRO SANS FRAIS S’IL VOUS MANQUE DES PIÈCES OU SI VOUS ÉPROUVEZ
D’AUTRES INQUIÉTUDES: 1-888-295-5839. Email: [email protected]
LUNDI – VENDREDI, 9:00 AM À 4:00 PM – HEURE NORMALE DE L’EST
Prière de fournir l’information suivante:
1. Nom complet
2. Adresse physique – ne donnez pas votre boîte postale car nos livreurs ne peuvent pas livrer à une boîte postale
3. Numéro de téléphone
4. Numéro de modèle
5. Numéro de pièce
6. Quantité
7. Raison de la demande
Note: Notre politique est de livrer toutes les demandes de pièces par la voie terrestre; prière de fournir le nom de votre transporteur ainsi que votre
numéro de compte si vos exigences sont d’avoir ces pièces livrées pendant la nuit/le lendemain.
Avant de commencer:
Ouvrez, identifiez et comptez toutes les pièces avant de procéder à l’assemblage. Disposez les pièces sur une
surface non-abrasive telle un tapis ou une couverture.
Instrucciones
SI LE FALTAN PARTES O TIENE ALGUNA DUDA, LLAME A NUESTRA LÍNEA GRATUITA AL NÚMERO:
1-888-295-5839. Email: [email protected]
LUNES AVIERNES DE 9:00 A 16:00 – HORA ESTÁNDAR DEL ESTE
Sírvase proporcionar la siguiente información:
1. Nombre completo
2. Domicilio. No incluye apartado postal debido a que nuestros distribuidores no pueden hacer entregas a un
apartado postal.
3. Número telefónico
4. Número de modelo
5. Número de parte
6. Cantidad
7. Razón de la solicitud
Nota: Nuestra política establece enviar todas las partes solicitadas vía terrestre. Si sus requisitos incluyen tener estas partes con un envío nocturno
o al día siguiente, sírvase proporcionar su transportista asignado y número de cuenta.
Antes de iniciar:
Abra, identifique y cuente todas las partes antes del ensamble. Coloque todas las partes en una superficie
no abrasiva, como una alfombra o sábana.
