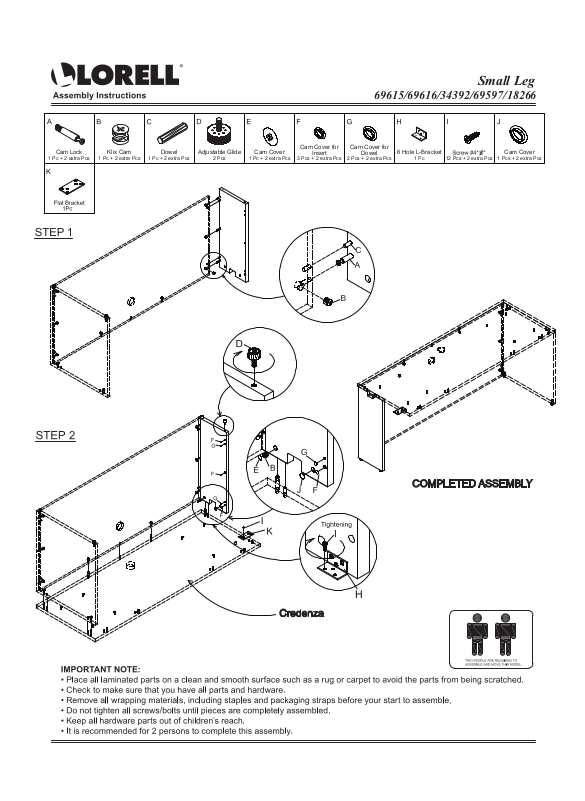

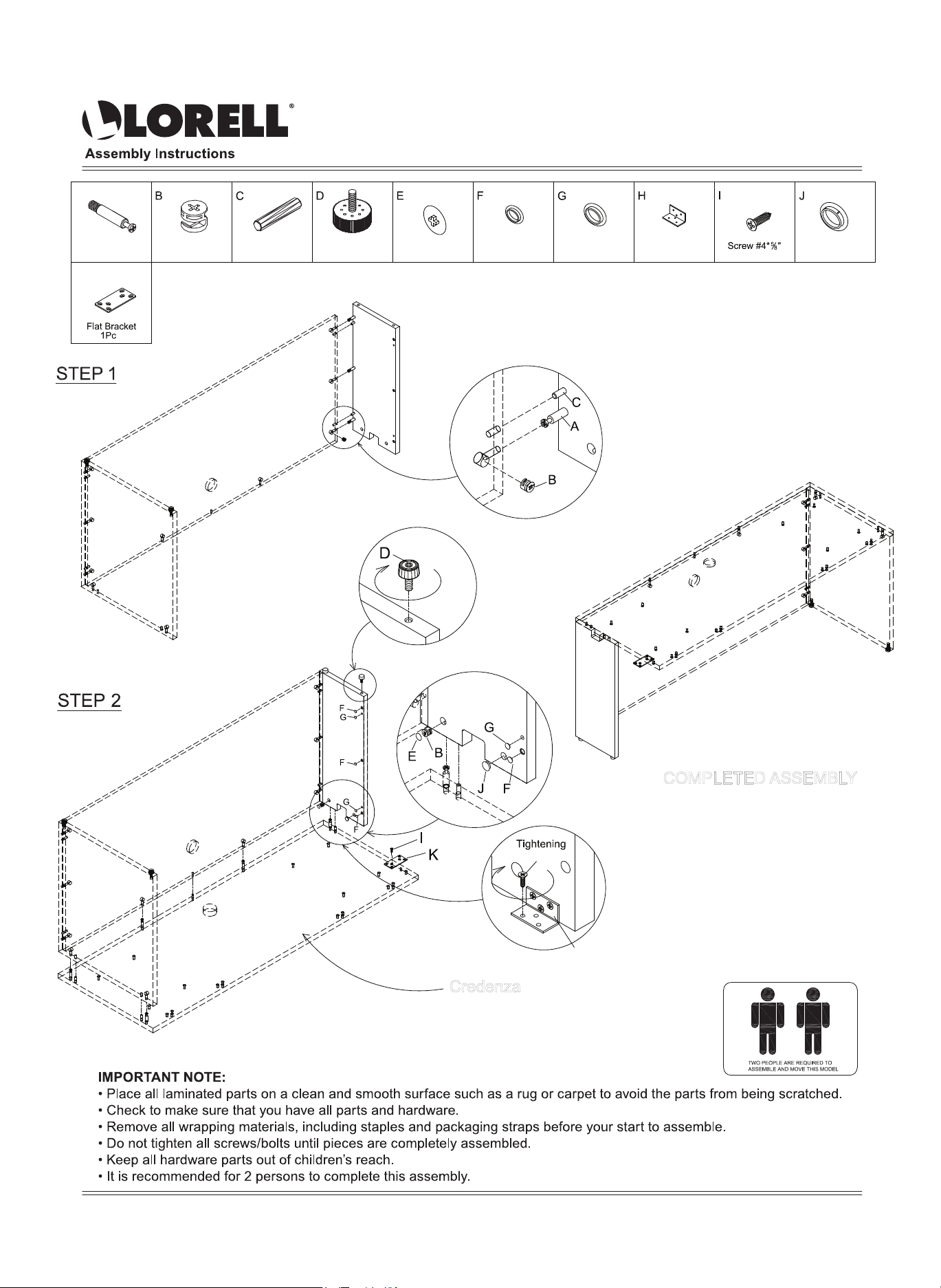

Page 1
Small Leg
69615/69616/34392/69597/18266
A
Cam Lock
1 Pc + 2 extra Pcs
K
Klix Cam
1 Pc + 2 extra Pcs
Dowel
1 Pc + 2 extra Pcs
Adjustable Glide
2 Pcs
Cam Cover
1 Pc + 2 extra Pcs
Cam Cover for
Insert
3 Pcs + 2 extra Pcs
Cam Cover for
Dowel
2 Pcs + 2 extra Pcs
6 Hole L-Bracket
1 Pc
12 Pcs + 2 extra Pcs
Cam Cover
1 Pcs + 2 extra Pcs
Credenza
COMPLETED ASSEMBLY
I
H
Page 2
Instructions de montage
A
Petit pied
69615/69616/34392/69597/18266
Came de
verrouillage
1 pc + 2 pcs
supplémentaires
K
Support plat
1 pcs
ÉTAPE 1
Came Klix
1 pc + 2 pcs
supplémentaires
Goujon
1 pc + 2 pcs
supplémentaires
Glisseur réglable
2 pcs
Capuchon de came
1 pc + 2 pcs
supplémentaires
Capuchon de
came pour insert
3 pcs + 2 pcs
supplémentaires
Capuchon de
came pour douille
2 pcs + 2 pcs
supplémentaires
Support en L
à six trous
1 pc
Vis #4 x "
12 pcs + 2 pcs
supplémentaires
Capuchon de came
1 pc + 2 pcs
supplémentaires
ÉTAPE 2
ASSEMBLAGE TERMINÉ
Serrer
I
H
Armoire-bahut
REMARQUE IMPORTANTE :
• Placer toutes les pièces contrecollées sur une surface propre et lisse, comme de la moquette ou un tapis, pour éviter
qu'elles soient éraflées.
• S'assurer d'être en possession de toutes les pièces et de toute la quincaillerie
• Retirer tout matériau d'emballage, y compris agrafes et sangles, avant de commencer le montage.
• Ne pas serrer toutes les vis/tous les boulons avant que l'ensemble ne soit terminé
• Toute la quincaillerie doit rester hors de portée des enfants.
• Il est recommandé de travailler à 2 pour effectuer ce montage.
COMPTER DEUX PERSONNES POUR
MONTER ET DÉPLACER CE MODÈLE.
Page 3
Instrucciones de montaje
A
Pata chica
69615/69616/34392/69597/18266
Seguro de ajuste
1 pza. + 2 pzas.
extras
K
Ménsula plana
1 pza.
PASO 1
Leva
1 pza. + 2 pzas.
extras
Espiga
1 pza. + 2 pzas.
extras
Pata ajustable
2 pzas.
Cubierta de Leva
1 pza. + 2 pzas.
extras
Cubierta de leva
para insertar
3 pzas. + 2 pzas.
extras
Cubierta de leva
para espiga
2 pzas. + 2 pzas.
extras
Escuadra de
6 orificios
1 pza.
Tornillo #4 x "
12 pzas. + 2 pzas.
extras
Cubierta de Leva
1 pza. + 2 pzas.
extras
PASO 2
ENSAMBLE COMPLETO
Apriete
I
H
Credenza
NOTA IMPORTANTE:
• Coloque todas las partes laminadas sobre una superficie limpia y uniforme (como un tapete o la alfombra) para evitar
que se rayen.
• Asegúrese de tener todas las partes y la ferretería.
• Antes de empezar a ensamblar, retire todos los materiales de empaque, incluyendo grapas y cintas.
• No apriete todos los tornillos y pernos sino hasta haber ensamblado todas las piezas.
• Mantenga toda la ferretería fuera del alcance de los niños.
• Se recomienda que dos personas realicen el ensamble.
SE REQUIEREN DOS PERSONAS PARA EL
ENSAMBLE Y PARA MOVER ESTE MODELO.
