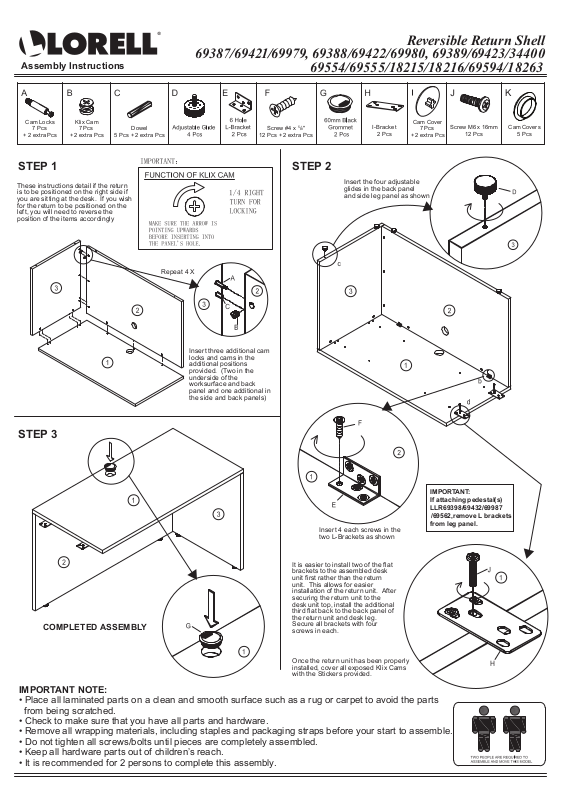

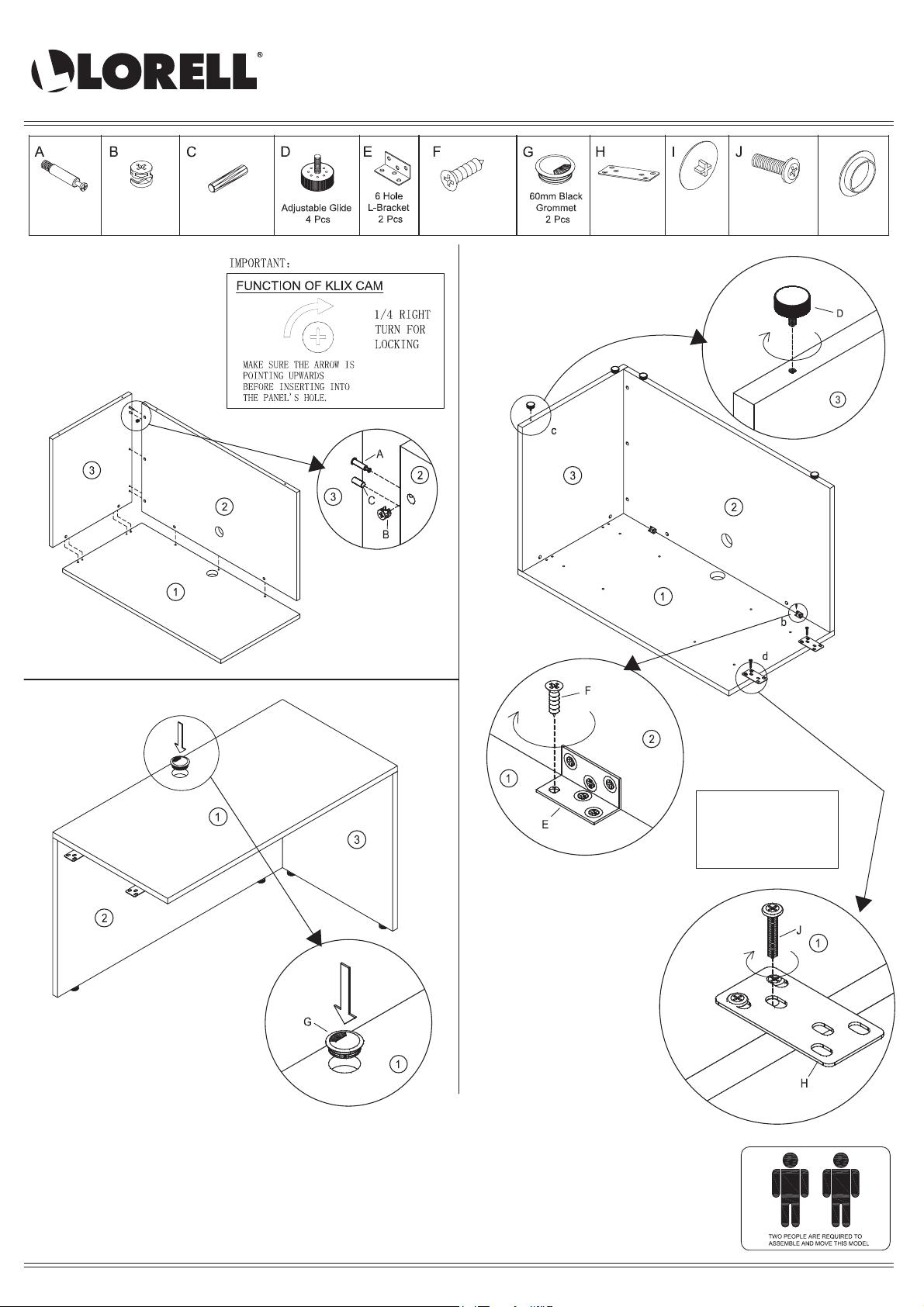

Page 1
Assembly Instructions
Reversible Return Shell
69387/69421/69979, 69388/69422/69980, 69389/69423/34400
69554/69555/18215/18216/69594/18263
K
Cam Lock s
7 Pcs
+ 2 extra Pc s
Klix Cam
7 Pcs
+ 2 extra Pc s
5 Pcs + 2 extr a Pcs
STEP 1
These instructions detail if the return
is to be positioned on the right side if
you are sitting at the desk. If you wish
for the return to be positioned on the
left, you will need to reverse the
position of the items accordingly
Dowel
Repeat 4 X
Insert three additional cam
locks and cams in the
additional positions
provided. (Two in the
underside of the
worksur face and back
panel and one additional in
the side and back panels)
Screw # 4 x 5/8"
12 Pcs + 2 extra P cs
STEP 2
I-B racket
2 Pcs
Insert the four adjustable
glides in the back panel
and side leg panel as shown
Cam Cover
7 Pcs
+ 2 extra Pc s
Screw M6 x 16mm
12 Pcs
Cam Covers
5 Pcs
STEP 3
IMPORTANT:
If attaching pedestal(s)
LLR69398/69432/69987
/69562,remove L brackets
Insert 4 each screws in the
two L-Brackets as shown
It is easier to install two of the flat
brackets to the assembled desk
unit first rather than the return
unit. This allows for easier
installation of the return unit. Af ter
securing the return unit to the
desk unit top, install the additional
third flat back to the back panel of
the return unit and desk leg.
COMPLETED ASSEMBLY
Secure all brackets with four
screws in each.
Once the return unit has been proper ly
installed, cover all exposed Klix Cams
with the Stickers provided.
IMPORTANT NOTE:
• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts
from being scratched.
• Check to make sure that you have all parts and hardware.
• Remove all wrapping materials, including staples and packaging straps before your start to assemble.
• Do not tighten all screws/bolts until pieces are completely assembled.
• Keep all hardware parts out of children’s reach.
• It is recommended for 2 persons to complete this assembly.
from leg panel.

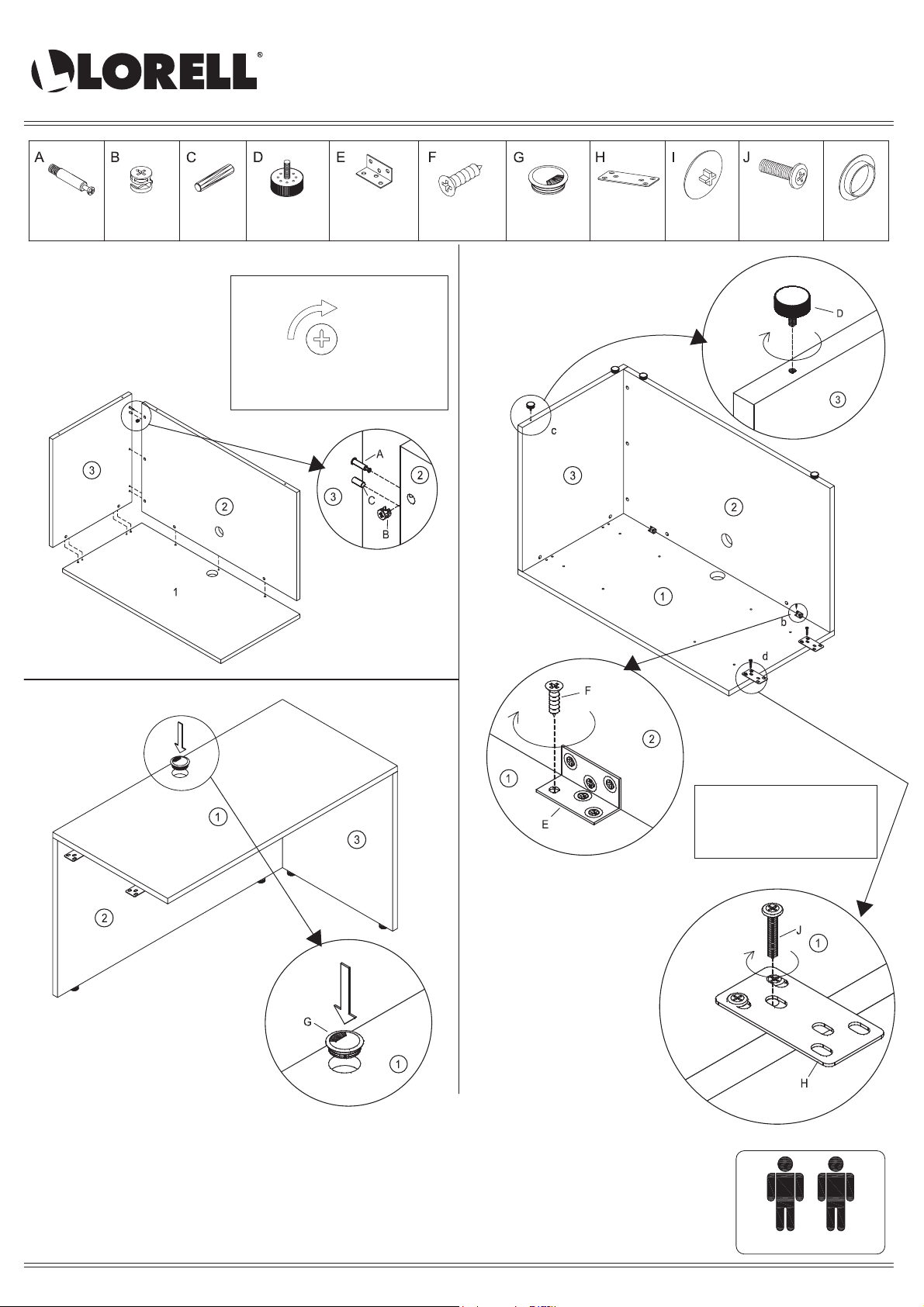

Page 2
Instructions d’assemblage
Verrou à came
7mcx + 2 mcx
supplémentaire s
Came Klix
7mcx + 2 mcx
supplémentaire s
Chevill e
5 mcx + 2 mcx
supplémentaire s
Coquille de retour réversible
69387/69421/69979, 69388/69422/69980, 69389/69423/34400
69554/69555/18215/18216/69594/18263
5
Patin aju stable
4 mcx
Suppor t en L
à 6 trous
2 mcx
/8"
Vis #4 x
12 mcx + 2 mcx
supplémentaire s
Passe -fil noir
de 60mm
2 mcx
Suppor t en I
2 mcx
Roue montée
7 mcx + 2 mcx
supplémentaire s
Vis M6 x 16mm
12 mcx
K
Roue montée
5 mcx
ÉTAPE 1
Ces instructions décrivent le retour
lorsqu’il est placé du côté droit, quand
vous êtes assis à votre bureau. Si
vous désirez que le retour soit placé à
gauche, vous devrez par conséquent
inverser la position des ar ticles
ÉTAPE 3
IMPORTANT :
Fonctionnement de la came Klix
1/4 de tour dans
le sens horaire
pour bloquer
Assurez-vous que la flèche pointe
vers le haut avant l’insertion dans
le trou du panneau.
Répétez 4 fois
Insérez t rois ver rous de c ame
et trois c ames sup plémentaires
dans les positio ns additionnelles prévues. (Deux dan s la
partie inférieure de la surface
de travail et dans le panneau
arrière et un supp lément aire
dans le panneau latéral et le
panneau arrière.)
ÉTAPE 2
Insérez les quatre patins ajustables
dans le panneau arrière et dans le
panneau de patte comme montré
IMPORTANT :
Si vous fixez un ou plusieurs
caissons LLR69398/69432/69987
/69562,retirez les supports en
L du panneau de pied.
ASSEMBLAGE COMPLÉTÉ
Insérez 4 vis dans les deux
suppor ts en L comme montré
Il est plus f acile d’installer deux d es
suppor ts plats sur l’unité assemblée
de bureau en premie r plutôt qu e sur
l’unité de retour. Cela permet une
installation plus facile de l’unité de
retour. Aprè s avoir fi xé l’unité de
retour sur l e dessus de l’unité de
bureau, installez le troisième suppor t
plat supplément aire sur l’arrière du
panneau arrière de l’unité de retour
et de la patte du bureau. Fixez tous
les supports avec chacun quatre vis.
Lorsque l’unité de retour a été correc tement
installée, couvrez toutes les cames
Klix exposées avec les autocollants fournis.
NOTE IMPORTANT :
• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou un tapis afin
d’éviter l’éraflure des pièces.
• Vérifiez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.
• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de
débuter l’assemblage.
• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.
• Gardez toutes les pièces de quincaillerie hors de portée des enfants.
• Il est recommandé que 2 personnes effectuent cet assemblage.
2 personn es sont requises po ur l’assemblage
et le déplac ement de ce modèl e.

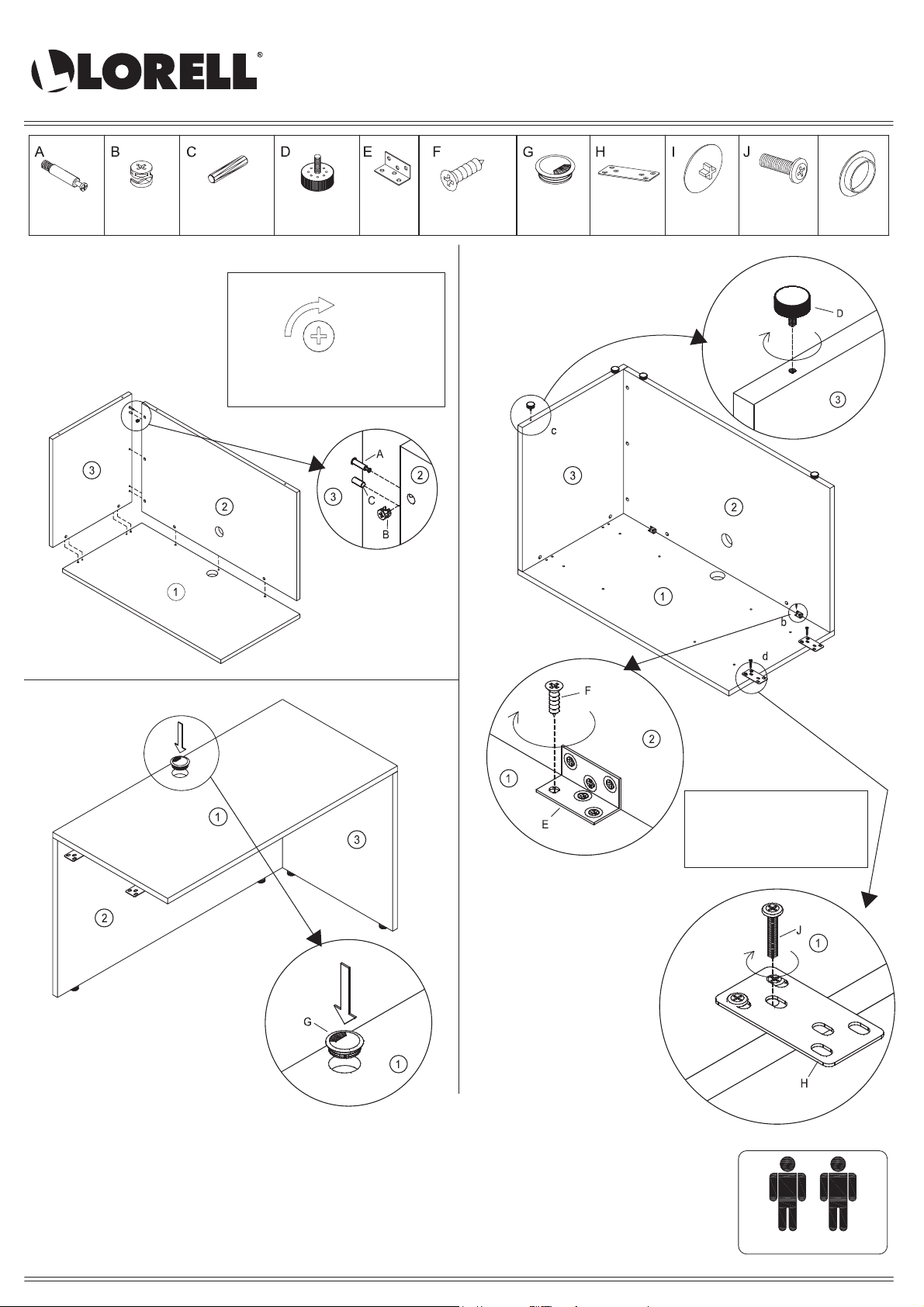

Page 3
Instrucciones de ensamble
Armazón Lateral Reversible
69387/69421/69979, 69388/69422/69980, 69389/69423/34400
69554/69555/18215/18216/69594/18263
K
Seguro d e ajuste
7 pza
+ 2 pza extr a
PASO 1 PASO 2
Siga estas instrucciones si colocará
esta unidad del lado derecho del
escritorio. Si desea colocar la unidad
del lado izquierdo, necesitará inver tir
la posición de los artículos.
Leva
7 pza
+ 2 pza extr a
Taquete
5 pza
+ 2 pza extr a
Riel aju stabl e
4 pza
Soporte de escuadra
de 6 orificios
2 pza
IMPORTANTE:
Funcionamiento de las Levas
Gire 1/4 de vuelta
a la derecha
para cer rar.
Tornillos # 4 x 5/8"
12 pza
+ 2 pza extr a
Arandela de cabo
negra de 6 0 mm
Inserte los cuatro rieles ajustables
en el tablero posterior y en el tablero
de la pata lateral como se muestra.
Asegúrese de que la flecha apunta
hacia arriba antes de insertarla en
el orificio del tablero.
Repita 4 veces el
siguiente procedimiento.
Inser te tres seguros de ajuste
y levas adicionales en las
posiciones que se indic an.
(Dos van en la parte inferior
de la super ficie de trabajo y
el table ro poste rior, y el
tercero va en los ta bleros
laterales y posterior).
2 pza
Sopor te I
2 pza
Rueda mo ntada
7 pza
+ 2 pza extr a
Tornillos M6 x 16mm
12 pza
Rueda
montad a
5 pza
PASO 3
Inserte 4 tornillos en los dos soportes
de escuadra como se muestra.
Es más senc illo si primero instala
dos de los sopor tes en la unidad
ensamblada del escritorio en lugar
de la unidad de retor no. Esto
facilitará su instalac ión posterior.
Después de asegurar la unidad de
retorno a la parte superior de la
unidad de l escritorio, instale el
tercer sopor te en el tablero
ENSAMBLE COMPLETO
NOTA IMPORTANTE:
• Coloque todas las partes laminadas sobre una superficie limpia y uniforme (como un tapete o la alfombra)
para evitar que se rayen.
• Asegúrese de tener todas las partes y la ferretería.
• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.
• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.
• Mantenga toda la ferretería fuera del alcance de los niños.
• Se recomienda que dos personas realicen este ensamble.
posterior de la unidad de retorno y
la pata del escritorio. A segure
todos los sopor tes co n cuatro
tornillos cada uno.
Una vez que haya instalado cor rectamente
la unidad de retorn o, cubra todas las levas
expuestas con las Etiquet as proporcionadas.
IMPORTANTE:
Si añadirá uno o más pedestales
LLR69398/69432/69987/69562,
retire las escuadras del panel
de la pata.
Se necesi tan dos persona s para ensamblar
y mover este mo delo.
Page 4
Instructions
CALL US FIRST! DO NOT RETURN TO STORE.
For immediate help with assembly or product information call our toll-free number: 1-888-598-7316 Mon. - Fri. 7am to 7 pm CST
Our staff is ready to provide assistance. Damaged or missing parts ship from our facility in 1-2 business days.
Please provide the following information:
1. Full Name
2. Physical Address – do not include P.O. Box as our carriers cannot deliver to P.O. Boxes
3. Phone Number
4. Model Number
5. Part Number
6. Invoice #
7. Date of Purchase
Note: Our policy is to send all parts requests via normal ground transportation. If your requirements are to have these parts via overnight/next day,
please provide your designated carrier and account number. Replacement panels are not available. If any damage has occurred during shipment
please return the entire unit to place of purchase for credit and replacement. Original invoice may be required.
Before you begin:
Open, identify and count all parts prior to assembly. Lay out the parts on a non-abrasive surface such as carpet or blanket.
Instructions
APPELEZ-NOUS D’ABORD! NE REVENEZ PAS AU MAGASIN.
Pour obtenir une aide immédiate concernant l’assemblage ou des informations sur les produits, appelez notre numéro sans frais :
1-888-598-7316 Lun. - vend. 7h à 19 h CST Notre personnel vous attend pour vous offrir son aide.
Les pièces endommagées ou manquantes sont expédiées de nos locaux sous 1 à 2 jours ouvrables.
Veuillez inclure les informations suivantes :
1. Nom complet
2. Adresse physique – ne pas inclure de boîte postale, car nos porteurs ne peuvent pas livrer à ces boîtes.
3. Numéro de téléphone
4. Numéro de modèle
5. Numéro de pièce
6. Numéro de facture
7. Date d’achat
Remarque : Notre politique est d’envoyer toutes les pièces demandées par transport terrestre normal. Si vous voulez recevoir ces pièces le jour suivant,
indiquez votre porteur désigné ainsi qu’un numéro de compte. Nous ne fournissons pas de panneaux de rechange. En cas d’endommagement en cours
de transport, renvoyez l’unité entière au lieu d’achat pour recevoir un crédit ou un échange. La facture originale vous sera peut-être demandée.
Avant de commencer:
Ouvrez, identifiez et comptez toutes les pièces avant l’assemblage. Disposez à plat les pièces sur une surface non
abrasive comme un tapis ou une couverture.
Instrucciones
¡LLÁMENOS PRIMERO! NO DEVUELVA EL PRODUCTO A LA TIENDA.
Para recibir ayuda inmediata con el ensamble o información del producto, llame a nuestro número gratuito: 1-888-598-7316
De lunes a viernes de 7 a.m. a 7 p.m., hora del Centro. Nuestro personal está preparado para brindarle asistencia.
Las partes dañadas o faltantes saldrán de nuestras instalaciones en el transcurso de 1 a 2 días hábiles.
Recuerde proporcionar la siguiente información:
1. Nombre completo
2. Domicilio físico – No incluya apartados postales debido a que no podemos realizar entregas en un apartado postal.
3. Número telefónico
4. Número de modelo
5. Número de parte
6. Número de factura
7. Fecha de compra
Nota: Nuestra política es enviar todas las solicitudes de partes por transporte terrestre regular. Si usted solicitó el envío de estas partes durante
la noche o con entrega al día siguiente, proporcione el nombre de su compañía de mensajería y su número de cuenta. Los paneles de repuesto
no están disponibles. Si ocurrió algún daño durante el envío, devuelva la unidad completa al lugar de compra para su devolución o reposición.
Es posible que le pidan la factura original.
Antes de iniciar:
Abra, identifique y cuente todas las partes antes del ensamble. Coloque todas las partes en una superficie no abrasiva,
como una alfombra o sábana.
