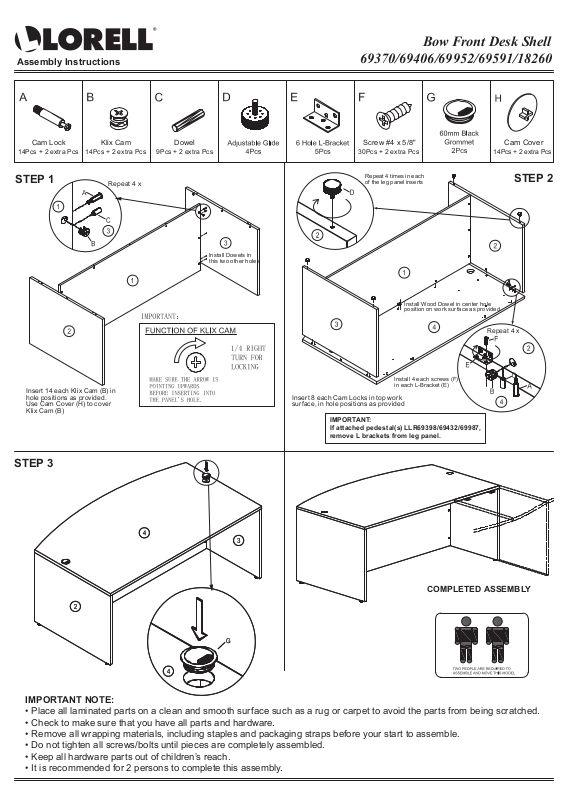

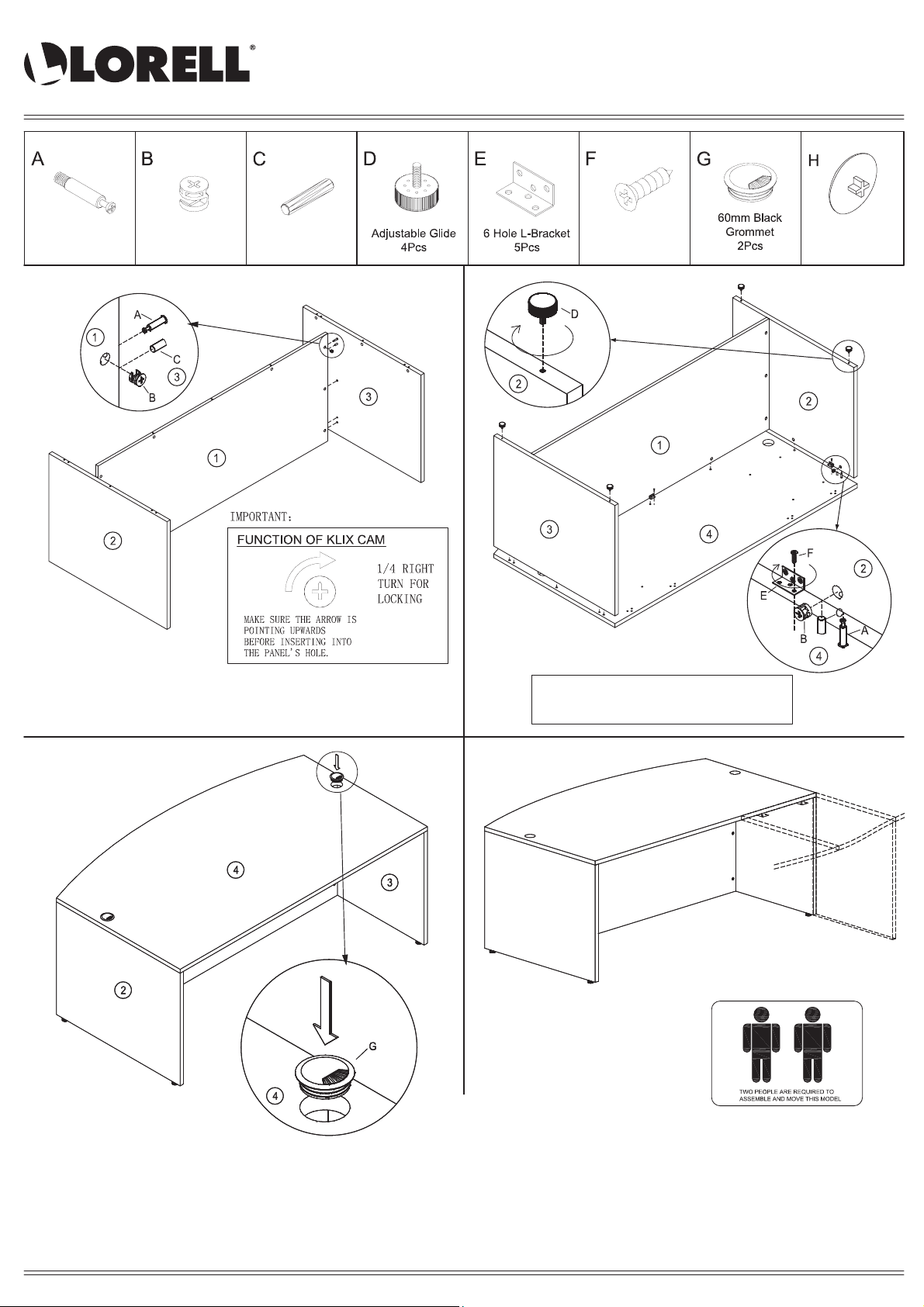

Page 1
Bow Front Desk Shell
Assembly Instructions
Cam Lock
14Pcs + 2 extra Pcs
STEP 1
Klix Cam
14Pcs + 2 extra Pcs
Repeat 4 x
Dowel
9Pcs + 2 extra Pcs
Install Dowels in
this two other holes
69370/69406/69952/69591/18260
Screw #4 x 5/8"
30Pcs + 2 extra Pcs 14Pcs + 2 extra Pcs
Repeat 4 times in each
of the leg panel inserts
Install Wood Dowel in center hole
position on work surface as provided
Cam Cover
STEP 2
Repeat 4 x
Insert 14 each Klix Cam (B) in
hole positions as provided.
Use Cam Cover (H) to cover
Klix Cam (B)
STEP 3
Install 4 each screws (F)
in each L-Bracket (E)
Insert 8 each Cam Locks in top work
surface, in hole positions as provided
IMPORTANT:
If attached pedestal(s) LLR69398/69432/69987,
remove L brackets from leg panel.
COMPLETED ASSEMBLY
IMPORTANT NOTE:
• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.
• Check to make sure that you have all parts and hardware.
• Remove all wrapping materials, including staples and packaging straps before your start to assemble.
• Do not tighten all screws/bolts until pieces are completely assembled.
• Keep all hardware parts out of children’s reach.
• It is recommended for 2 persons to complete this assembly.
Page 2

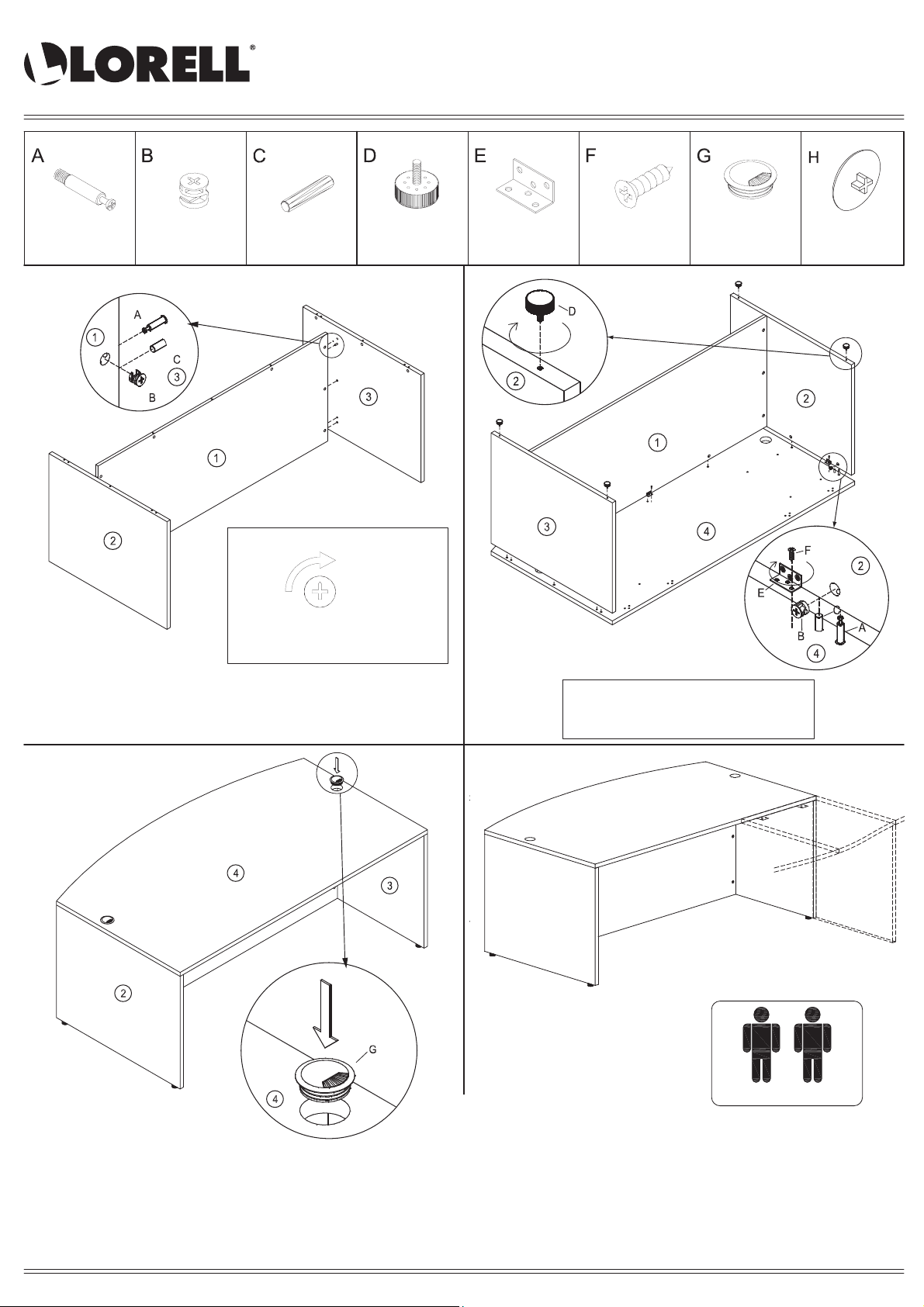

Coquille de bureau à devant arrondi
Instructions d’assemblage
Verrou à came
14mcx + 2 mcx
supplémentaires
ÉTAPE 1 ÉTAPE 2
Came Klix
14mcx + 2 mcx
supplémentaires
Répétez 4 fois
Cheville
9mcx + 2 mcx
supplémentaires
Patin ajustable
4mcx
Insérez les chevilles
dans ces deux
autres trous
IMPORTANT :
Fonctionnement de la came Klix
Support en L à 6 trous
5mcx
69370/69406/69952/69591/18260
Vis #4 x 5/8"
30mcx + 2 mcx
supplémentaires
Répétez quatre fois
dans chacun des
inserts des panneaux
de pattes
Insérez une cheville en bois dans la
position du trou central sur la sur face
de travail comme prévu
Passe-fil noir
de 60mm
2mcx
Roue montée
14mcx + 2 mcx
supplémentaires
Répétez 4 fois
Insérez 14 cames Klix (B) dans les
positions des trous prévus.
À l'aide de la couvrir d'une roue-monté (H)
pour couvrir les roues montées avec tête (B)
ÉTAPE 3
1/4 de tour dans
le sens horaire
pour bloquer
Assurez-vous que la flèche pointe
vers le haut avant l’insertion dans
le trou du panneau.
Installez 4 vis (F) dans
chacun des supports en L (E)
Insérez 8 verrous à came dans la surface
de travail supérieure, dans les positions des trous prévus
IMPORTANT :
Si vous fixez un ou plusieurs caissons
LLR69398/69432/69987, retirez les supports
en L du panneau de pied.
ASSEMBLAGE COMPLÉTÉ
2 personn es sont requises po ur l’assemblage
et le déplac ement de ce modèl e.
NOTE IMPORTANT :
• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou un tapis afin d’éviter l’éraflure des pièces.
• Vérifiez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.
• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.
• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.
• Gardez toutes les pièces de quincaillerie hors de portée des enfants.
• Il est recommandé que 2 personnes effectuent cet assemblage.
Page 3
Escritorio en “P”
Instrucciones de ensamble
Seguro de ajuste
14 pza + 2 pza extra
PASO 1
Leva
14 pza + 2 pza extra
Repita 4 veces el procedimiento.
Taquete
9 pza + 2 pza extra
Riel ajustable
Instale los Taquetes
en estos dos orificios.
IMPORTANTE:
Funcionamiento de las Levas
4 pza
Soporte de escuadra
de 6 orificios
5 pza
69370/69406/69952/69591/18260
Tornillos #4 x 5/8"
30 pza + 2 pza extra
Repita 4 veces el
procedimiento en
cada una de las
inserciones.
Instale los Taquetes de madera en la
posición central del orificio sobre la
superficie de trabajo como se indica.
Arandela de cabo
negra de 60 mm
2 pza
Rueda montada
14 pza + 2 pza extra
PASO 2
Repita 4 veces
el procedimiento
Inserte 14 Levas (B) en los orificios
como se indica.
Usar la tapa de rueda montada (H)
para cubrir la rueda montada com cabeza (B)
Asegúrese de que la flecha apunta
hacia arriba antes de insertarla en
el orificio del tablero.
PASO 3
Gire 1/4 de vuelta
a la derecha
para cerrar.
Instale 4 Tornillos (F) en cada
Sopor te de escuadra (E).
Inserte los 8 Seguros de ajuste en los orificios
de la super ficie superior de trabajo como se indica.
IMPORTANTE:
Si añadirá uno o más pedestales
LLR69398/69432/69987, retire las escuadras
del panel de la pata.
ENSAMBLE COMPLETO
Se necesi tan dos persona s para ensamblar
y mover este mo delo.
NOTA IMPORTANTE:
• Coloque todas las partes laminadas sobre una superficie limpia y uniforme (como un tapete o la alfombra) para evitar que se rayen.
• Asegúrese de tener todas las partes y la ferretería.
• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.
• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.
• Mantenga toda la ferretería fuera del alcance de los niños.
• Se recomienda que dos personas realicen este ensamble.
Page 4
Instructions
CALL US FIRST! DO NOT RETURN TO STORE.
For immediate help with assembly or product information call our toll-free number: 1-888-598-7316 Mon. - Fri. 7am to 7 pm CST
Our staff is ready to provide assistance. Damaged or missing parts ship from our facility in 1-2 business days.
Please provide the following information:
1. Full Name
2. Physical Address – do not include P.O. Box as our carriers cannot deliver to P.O. Boxes
3. Phone Number
4. Model Number
5. Part Number
6. Invoice #
7. Date of Purchase
Note: Our policy is to send all parts requests via normal ground transportation. If your requirements are to have these parts via overnight/next day,
please provide your designated carrier and account number. Replacement panels are not available. If any damage has occurred during shipment
please return the entire unit to place of purchase for credit and replacement. Original invoice may be required.
Before you begin:
Open, identify and count all parts prior to assembly. Lay out the parts on a non-abrasive surface such as carpet or blanket.
Instructions
APPELEZ-NOUS D’ABORD! NE REVENEZ PAS AU MAGASIN.
Pour obtenir une aide immédiate concernant l’assemblage ou des informations sur les produits, appelez notre numéro sans frais :
1-888-598-7316 Lun. - vend. 7h à 19 h CST Notre personnel vous attend pour vous offrir son aide.
Les pièces endommagées ou manquantes sont expédiées de nos locaux sous 1 à 2 jours ouvrables.
Veuillez inclure les informations suivantes :
1. Nom complet
2. Adresse physique – ne pas inclure de boîte postale, car nos porteurs ne peuvent pas livrer à ces boîtes.
3. Numéro de téléphone
4. Numéro de modèle
5. Numéro de pièce
6. Numéro de facture
7. Date d’achat
Remarque : Notre politique est d’envoyer toutes les pièces demandées par transport terrestre normal. Si vous voulez recevoir ces pièces le jour suivant,
indiquez votre porteur désigné ainsi qu’un numéro de compte. Nous ne fournissons pas de panneaux de rechange. En cas d’endommagement en cours
de transport, renvoyez l’unité entière au lieu d’achat pour recevoir un crédit ou un échange. La facture originale vous sera peut-être demandée.
Avant de commencer:
Ouvrez, identifiez et comptez toutes les pièces avant l’assemblage. Disposez à plat les pièces sur une surface non
abrasive comme un tapis ou une couverture.
Instrucciones
¡LLÁMENOS PRIMERO! NO DEVUELVA EL PRODUCTO A LA TIENDA.
Para recibir ayuda inmediata con el ensamble o información del producto, llame a nuestro número gratuito: 1-888-598-7316
De lunes a viernes de 7 a.m. a 7 p.m., hora del Centro. Nuestro personal está preparado para brindarle asistencia.
Las partes dañadas o faltantes saldrán de nuestras instalaciones en el transcurso de 1 a 2 días hábiles.
Recuerde proporcionar la siguiente información:
1. Nombre completo
2. Domicilio físico – No incluya apartados postales debido a que no podemos realizar entregas en un apartado postal.
3. Número telefónico
4. Número de modelo
5. Número de parte
6. Número de factura
7. Fecha de compra
Nota: Nuestra política es enviar todas las solicitudes de partes por transporte terrestre regular. Si usted solicitó el envío de estas partes durante
la noche o con entrega al día siguiente, proporcione el nombre de su compañía de mensajería y su número de cuenta. Los paneles de repuesto
no están disponibles. Si ocurrió algún daño durante el envío, devuelva la unidad completa al lugar de compra para su devolución o reposición.
Es posible que le pidan la factura original.
Antes de iniciar:
Abra, identifique y cuente todas las partes antes del ensamble. Coloque todas las partes en una superficie no abrasiva,
como una alfombra o sábana.
