Page 1
Repeat 4 X
Insert three additional c am
locks and c ams in the
additional positions
provided. (Two in the
underside of the
worksur face and back
panel and one additio nal in
the side and back panels)
Insert 4 screws in each of the
two L-Brackets as shown
Insert the four adjustable
glides in the back panel
and side leg panel as shown
Once the return unit has been properly
installed, cover all exposed Klix Cams
with the Stickers provided.
It is suggested to install two flat
brackets(H) to the assembled de sk
unit fi
rst rather than the return
unit. This allows for easier
installation of the return unit. After
securing the retur n unit to the
desk unit top, install the additional
third flat back to the back panel of
the return unit and desk leg.
Secure all brackets with four
screws in each.

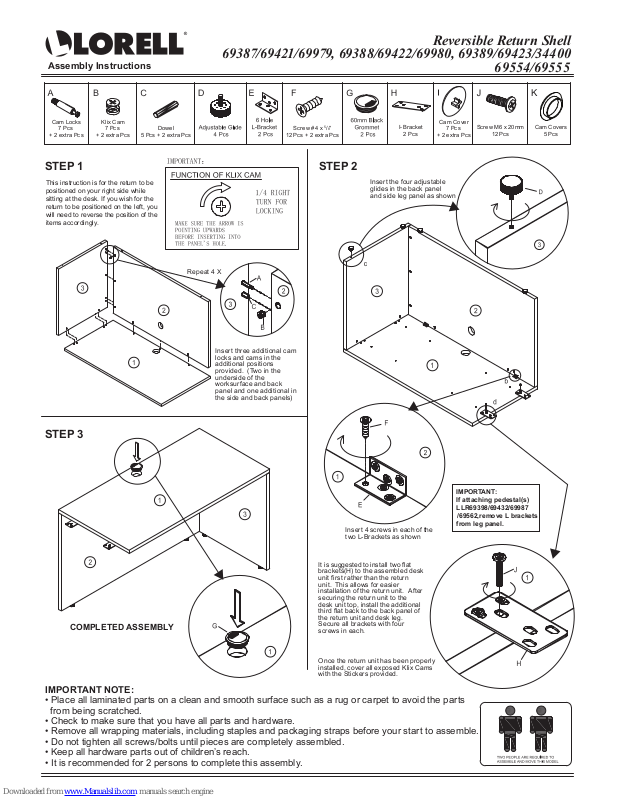

Assembly Instructions
Reversible Return Shell
69387/69421/69979, 69388/69422/69980, 69389/69423/34400
IMPORTANT NOTE:
• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts
from being scratched.
• Check to make sure that you have all parts and hardware.
• Remove all wrapping materials, including staples and packaging straps before your start to assemble.
• Do not tighten all screws/bolts until pieces are completely assembled.
• Keep all hardware parts out of children’s reach.
• It is recommended for 2 persons to complete this assembly.
COMPLETED ASSEMBLY
Screw # 4 x 5/8"
12 Pcs + 2 extra Pc s
Cam Lock s
7 Pcs
+ 2 extra Pc s
Klix Cam
7 Pcs
+ 2 extra Pc s
Dowel
5 Pcs + 2 extr a Pcs
I-B racket
2 Pcs
Screw M6 x 20mm
12 Pcs
Cam Covers
5 Pcs
Cam Cover
7 Pcs
+ 2 extra Pc s
K
STEP 1
STEP 3
STEP 2
IMPORTANT:
If attaching pedestal(s)
LLR69398/69432/69987
/69562,remove L brackets
from leg panel.
69554/69555
This instruction is for the return to be
positioned on your right side while
sitting at the desk. If you wish for the
return to be positioned on the left, you
will need to reverse the position of the
items accordingly.
Page 2
Ces instr uctions décrivent le retour
lorsqu’il est placé du côté droit, quand
vous êtes assis à votre bureau. Si
vous désirez que le retour so it placé à
gauche, vous devrez par c onséquent
inverser la p osition des art icles
Répétez 4 fois
Insérez t rois verrous de came
et trois cam es supplémentaires
dans les positions ad dition nelles prévues. (D eux dans la
parti e inféri eure de la surface
de travail et dan s le panneau
arrière et un supplém entaire
dans le panneau latéral et le
panneau arr ière.
)
Insérez 4 vis dans les deux
suppor ts en L comme montré
Insérez le s quatre pat ins ajustables
dans le panneau ar rière et dans le
panneau de patte comme montré
Lorsque l’unité de retour a été cor rectem ent
install ée, couv rez toutes l es came s
Klix exposées avec les autocollants fournis.
Il est plus f acile d’installe r deux des
suppor ts plats(H) sur l’unité as semblée
de bureau en premier p lutôt que sur
l’unité de ret our. Cela per met une
installat ion plus facile de l’unité de
retour. Aprè s avoir
fixé l’unité de
retour sur l e dessus de l ’unité de
bureau, in stallez l e troisièm e suppor t
plat supplémentair e sur l’arri ère du
panneau ar rière d e l’unité de retour
et de la patte du bureau. Fi xez tous
les suppo rts avec chacun qu atre vis.
Instructions d’assemblage
Coquille de retour réversible
69387/69421/69979, 69388/69422/69980, 69389/69423/34400
ASSEMBLAGE COMPLÉTÉ
ÉTAPE 1
IMPORTANT :
Fonctionnement de la came Klix
Assurez-vous que la flèche pointe
vers le haut avant l’insertion dans
le trou du panneau.
1/4 de tour dans
le sens horaire
pour bloquer
ÉTAPE 2
2 personne s sont requises po ur l’assemblage
et le déplac ement de ce modèle.
NOTE IMPORTANT :
• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou un tapis afin
d’éviter l’éraflure des pièces.
• Vérifiez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.
• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de
débuter l’assemblage.
• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.
• Gardez toutes les pièces de quincaillerie hors de portée des enfants.
• Il est recommandé que 2 personnes effectuent cet assemblage.
ÉTAPE 3
Verrou à ca me
7mcx + 2 mcx
supplémentaires
Came Kli x
7mcx + 2 mcx
supplémentaires
Chevill e
5 mcx + 2 mcx
supplémentaires
Patin ajust able
4 mcx
Suppor t en L
à 6 trous
2 mcx
Vis #4 x
5
/8"
12 mcx + 2 mcx
supplémentaires
Passe
-fil no ir
de 60mm
2 mcx
Suppor t en I
2 mcx
Vis M6 x 20mm
12 mcx
Roue mont ée
7 mcx + 2 mcx
supplémentaires
Roue mont ée
5 mcx
K
IMPORTANT :
Si vous fixez un ou plusieurs
caissons LLR69398/69432/69987
/69562,retirez les supports en
L du panneau de pied.
69554/69555
Page 3
Siga estas instrucciones si colo cará
esta unidad del lado derecho del
escritorio. Si desea colocar la unidad
del lado izquierdo, necesitará invert ir
la posición de los ar tículos.
Repita 4 vec es el
siguiente proce dimiento.
Inser te tres seguros de ajuste
y levas adicionales e n las
posici ones que se indican.
(Dos van en la parte inferior
de la super fic ie de trabaj o y
el tablero po sterio r, y el
tercero va en los tabler os
laterales y poster ior).
Inserte 4 tornillos en los dos sopor tes
de escuadra como se muestra.
Inserte los cuatro rieles ajustables
en el tablero posterio r y en el tablero
de la pata lateral como se muestra.
Una vez que haya i nstalad o correctame nte
la unidad de retorno, c ubra todas las levas
expuestas con las Et iquetas p roporc ionadas.
Es más senc illo si pr imero instala
dos de los soportes(H) en la unid ad
ensambl ada del escritor io en lugar
de la unidad de retorn o. Esto
facilit ará su instalación poster ior.
Después de asegur ar la unidad de
retorno a l a parte s upe
rior de la
unidad del escritorio, instale el
tercer soporte en el tablero
posterior de la uni dad de retorno y
la pata del e scritorio. Asegure
todos los sopor tes con c uatro
tornillos cada uno.
Instrucciones de ensamble
Armazón Lateral Reversible
69387/69421/69979, 69388/69422/69980, 69389/69423/34400
ENSAMBLE COMPLETO
Seguro d e ajuste
7 pza
+ 2 pza extr a
Leva
7 pza
+ 2 pza extr a
Taquete
5 pza
+ 2 pza extr a
Riel ajust able
4 pza
Soporte de escuadra
de 6 orificios
2 pza
Tornillos # 4 x 5/8"
12 pza
+ 2 pza extr a
Arande la de cab o
negra de 6 0 mm
2 pza
Sopor te I
2 pza
Rueda mo ntada
7 pza
+ 2 pza extr a
Tornillos M6 x 20mm
12 pza
PASO 1 PASO 2
PASO 3
IMPORTANTE:
Funcionamiento de las Levas
Asegúrese de que la flecha apunta
hacia arriba antes de insertarla en
el orificio del tablero.
Gire 1/4 de vuelta
a la derecha
para cer rar.
Se necesit an dos personas p ara ensamblar
y mover este mo delo.
NOTA IMPORTANTE:
• Coloque todas las partes laminadas sobre una superficie limpia y uniforme (como un tapete o la alfombra)
para evitar que se rayen.
• Asegúrese de tener todas las partes y la ferretería.
• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.
• No apriete todos los tornillos o pernos hasta haber ensam
blado todas las piezas.
• Mantenga toda la ferretería fuera del alcance de los niños.
• Se recomienda que dos personas realicen este ensamble.
Rueda
montad a
5 pza
K
IMPORTANTE:
Si añadirá uno o más pedestales
LLR69398/69432/69987/69562,
retire las escuadras del panel
69554/69555
de la pata.
