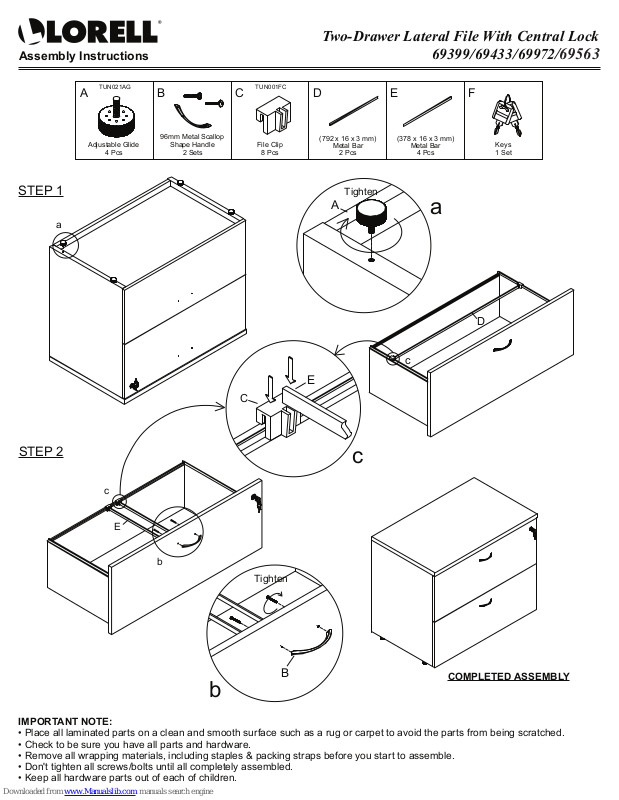

Page 1
Two-Drawer Lateral File With Central Lock
Assembly Instructions
TUN021AG TUN001FC
A C
Adjustable Glide
4 Pcs
STEP 1
a
B
96mm Metal Scallop
Shape Handle
2 Sets
File Clip
8 Pcs
D
(792 x 16 x 3 mm)
Metal Bar
2 Pcs
Tighten
A
69399/69433/69972/69563
E
(378 x 16 x 3 mm)
Metal Bar
4 Pcs
a
F
Keys
1 Set
D
STEP 2
c
E
C
c
c
E
b
Tighten
B
COMPLETED ASSEMBLY
b
IMPORTANT NOTE:
• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.
• Check to be sure you have all parts and hardware.
• Remove all wrapping materials, including staples & packing straps before you start to assemble.
• Don't tighten all screws/bolts until all completely assembled.
• Keep all hardware parts out of each of children.
Page 2
STEP 3 – Removable Top
Installing Lateral File Underneath Desk:
If you remove the Drawer please pull the
drawer all the way out, then push the plastic
tab of the ball bearing slide up on one side
and down in the other side, and then pull the
drawer completely out. See detail #A.
#A
Follow Detail # A instruction as shown on the right.
Then loosen screws under the Top.
STEP 4
Use the Removable Screws (M6 x 40), 4 pcs from
Lateral Top to install to the Desk Top. When installing
the Lateral File to the left of the Desk, use the Left
four pre-drilled holes to attach.
Detail #A
COMPLETED ASSEMBLY
IMPORTANT NOTE:
• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.
• Check to be sure you have all parts and hardware.
• Remove all wrapping materials, including staples & packing straps before you start to assemble.
• Don't tighten all screws/bolts until all completely assembled.
• Keep all hardware parts out of each of children.
Page 3
Classeur latéral à deux tiroirs avec verrou central
Instructions d’assemblage
TUN021AG TUN001FC
A D
Patin ajustable
4mcx
B
ÉTAPE 1
a
Poignée métallique
de 96mm en forme
de coquille
2 ensembles
C
Attache de dossier
8mcx
E
Barre de métal
794 x 16 x 3mm
2mcx
Serrer
A
E
Barre de métal
378 x 16 x 3 mm
4mcx
c
69399/69433/69972/69563
F
Clés
1 ensemble
a
D
ÉTAPE 2
C
c
c
E
b
Serrer
B
ASSEMBLAGE COMPLÉTÉ
b
NOTE IMPORTANT :
des pièces.
• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.
• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.
• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

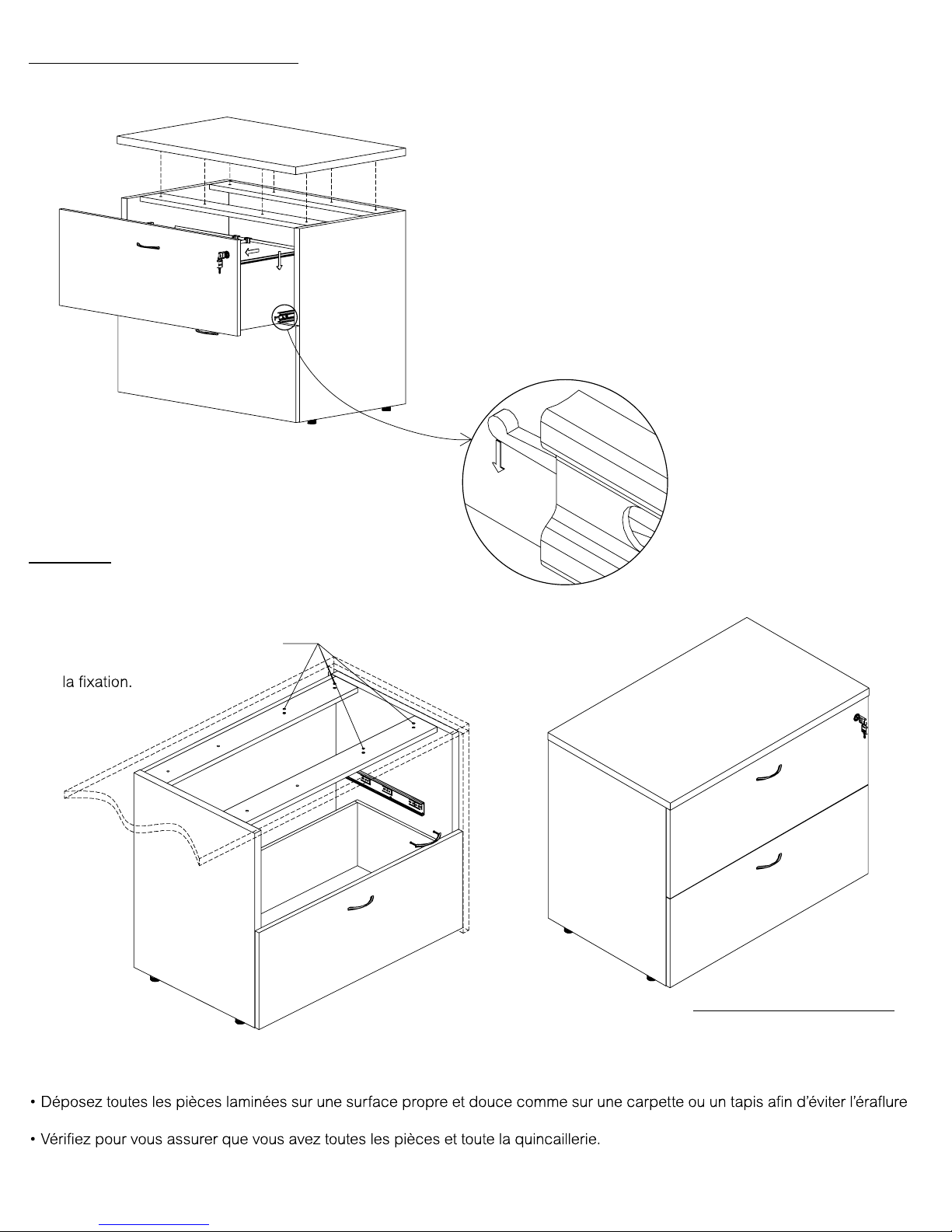

Page 4
ÉTAPE 3 – Dessus amovible
#A
Installation du dossier latéral sous le bureau :
pour retirer le dessus, tirez d’abord le tiroir pour le
sortir. Suivez les instructions en #A (partie droite).
Puis, dévissez la les vis se trouvant sous le dessus.
Si vous enlevez le tiroir, veuillez le tirer
entièrement pour le sortir, puis poussez la
languette en matière plastique du roulement
à billes vers le haut d’un côté, et vers le bas
de l’autre côté, puis tirez le tiroir complète ment pour le sortir. Voir #A pour plus de
détails.
Détail #A
ÉTAPE 4
Utilisez les vis amovibles (M6 x 40), 4 pièces du
desus latéral pour installer le dessus de bureau.
Lors de l’installation du dossier latéral à la gauche
du bureau, utilisez les quatre
avant-trous de gauche pour
ASSEMBLAGE COMPLÉTÉ
NOTE IMPORTANT :
des pièces.
• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.
• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.
• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

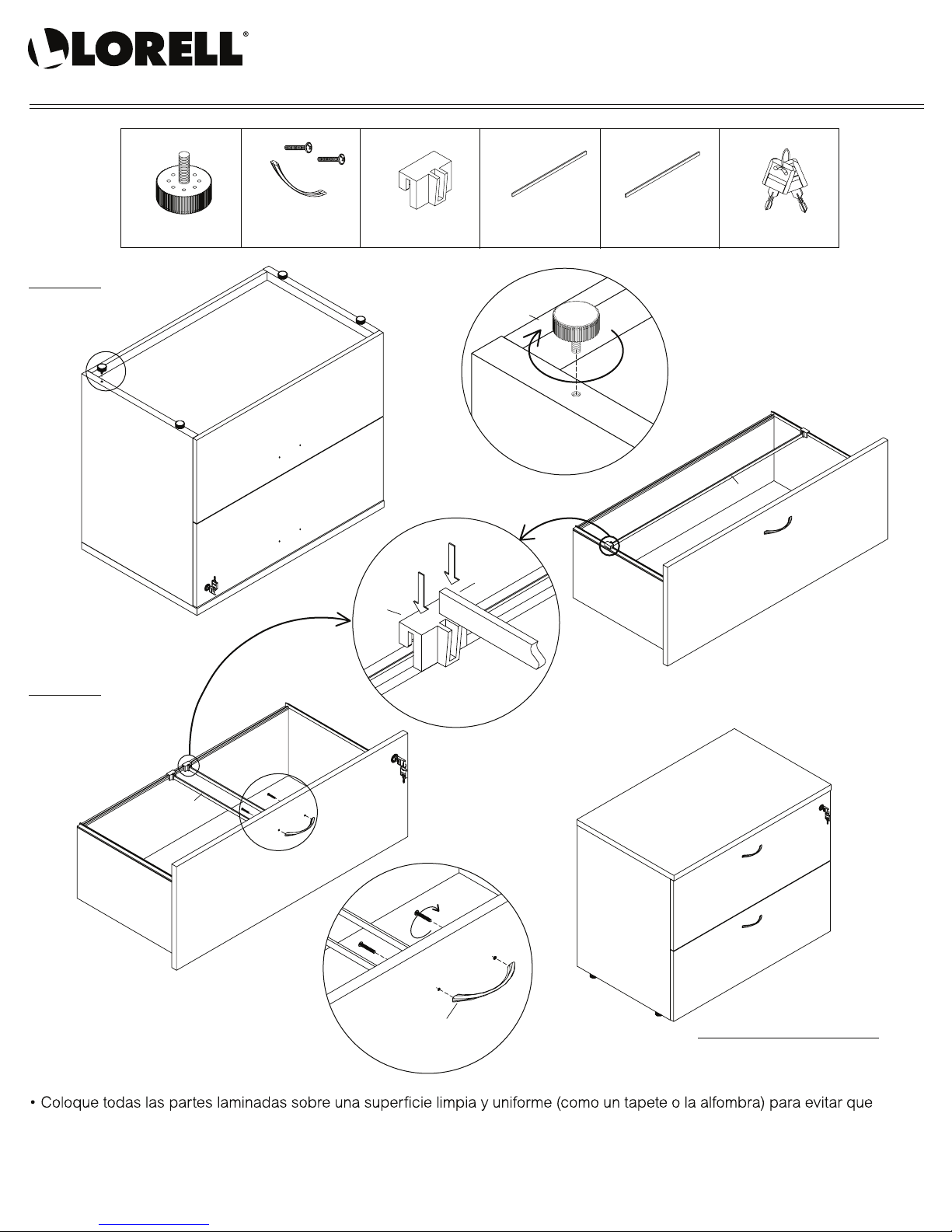

Page 5
Archivero Lateral de 2 Cajones con Cerradura al Centro
Instrucciones de ensamble
TUN021AG TUN001FC
A D
Riel ajustable
4 pza
B
Manija de metal con
forma de concha de
PASO 1
a
96 mm
2 Juegos
C
Clip para archivo
8 pza
E
794 x 16 x 3 mm
Barra de metal
2 pza
Apriete
A
E
378 x 16 x 3 mm
Barra de metal
4 pza
c
69399/69433/69972/69563
F
Llaves
1 Juego
a
D
PASO 2
C
c
c
E
b
Apriete
B
ENSAMBLE COMPLETO
b
NOTA IMPORTANTE:
se rayen.
• Asegúrese de tener todas las partes y la ferretería.
• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.
• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.
• Mantenga toda la ferretería fuera del alcance de los niños.

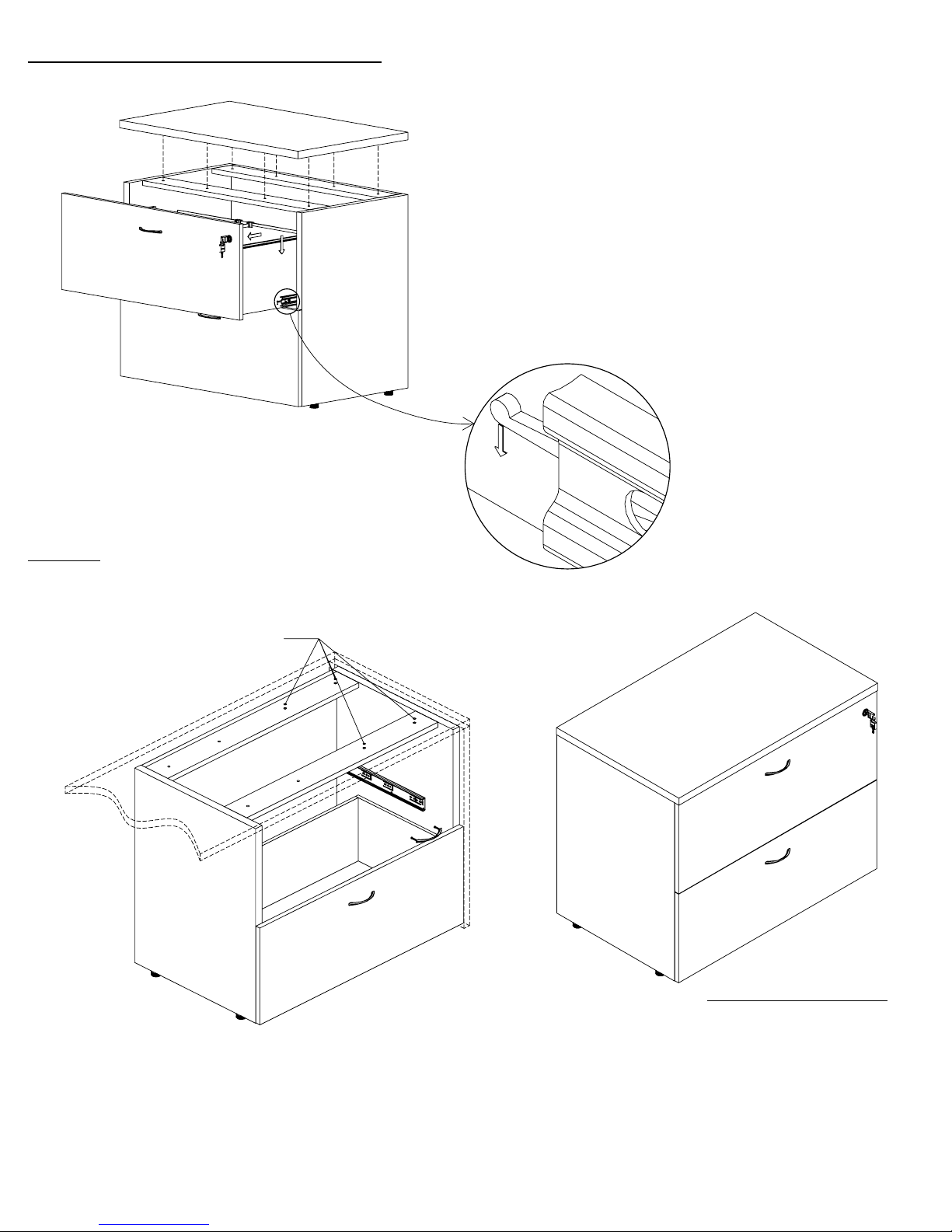

Page 6
PASO 3 – Tablero superior removible
#A
Instalación del Archivero lateral debajo del Escritrio:
Para retirar el Tablero superior, primero saque el cajón.
Siga las instrucciones del Detalle “A” como se indica a
la derecha. Después aoje los tornillos debajo del
Tablero superior.
Para quitar el Cajón, jálelo todo hacia fuera.
Luego, levante la lengüeta de plástico de la
corredera con cojinetes de bolas de un lado
y empuje hacia abajo la del otro lado, y saque
por completo el cajón. Consulte el detalle “A”.
Detalle #A
PASO 4
Utilice los 4 Tornillos removibles (M6 x 40) del Tablero
superior del Archivero lateral para instalarlo en la Supercie
del escritorio. Al instalar el Archivero lateral del lado izquierdo
del Escritorio, use los 4 oricios
previamente realizados del
lado Izquierdo.
ENSAMBLE COMPLETO
NOTA IM PORTANTE:
• Coloque todas las partes laminadas sobre una supercie limpia y uniforme (como un tapete o la alfombra) para evitar que
se rayen.
• Asegúrese de tener todas las partes y la ferretería.
• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.
• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.
• Mantenga toda la ferretería fuera del alcance de los niños.
