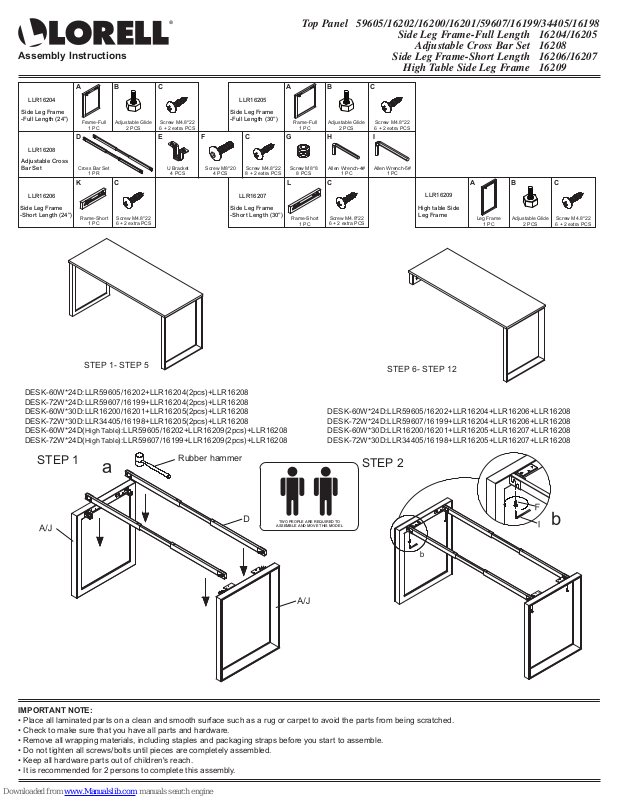

Lorell 59605, 16201, 59607, 16199, 34405 Assembly Instructions Manual

Assembly Instructions

Top Panel 59605/16202/16200/16201/59607/16199/34405/16198 Side Leg Frame-Full Length 16204/16205 Adjustable Cross Bar Set 16208 Side Leg Frame-Short Length 16206/16207 High Table Side Leg Frame 16209

LLR16204

Side Leg Frame

-Full Length (24”)

LLR16208

Adjustable Cross Bar Set

LLR16206

Side Leg Frame

-Short Length (24”)

A

Frame-Full

1 PC

B

Adjustable Glide

D

Cross Bar Set

1 PR

K

Frame-Short

1 PC

C

Screw M4.8*22

6 + 2 extra PCS

STEP 1- STEP 5

2 PCS

C

LLR16205

Side Leg Frame

Screw M4.8*22

6 + 2 extra PCS

E C H

U Bracket

4 PCS

-Full Length (30”)

F G I

Screw M8*20

4 PCS

Screw M4.8*22

8 + 2 extra PCS

A B C

Frame-Full

1 PC

Screw M8*8

8 PCS

L C

LLR16207

Side Leg Frame

-Short Length (30”)

Frame-Short

1 PC

Adjustable Glide

2 PCS

Allen Wrench-4#

1 PC

Screw M4.8*22

6 + 2 extra PCS

Screw M4.8*22

6 + 2 extra PCS

Allen Wrench-5#

1 PC

High table Side Leg Frame

STEP 6- STEP 12

LLR16209

A

Leg Frame

1 PC

B

Adjustable Glide

2 PCS

C

Screw M4.8*22

6 + 2 extra PCS

DESK-60W*24D:LLR59605/16202+LLR16204(2pcs)+LLR16208 DESK-72W*24D:LLR59607/16199+LLR16204(2pcs)+LLR16208 DESK-60W*30D:LLR16200/16201+LLR16205(2pcs)+LLR16208 DESK-72W*30D:LLR34405/16198+LLR16205(2pcs)+LLR16208 DESK-60W*24D( DESK-72W*24D(

STEP 1

High Table):LLR59605/16202+LLR16209(2pcs)+LLR16208 High Table):LLR59607/16199+LLR16209(2pcs)+LLR16208

Rubber hammer

DESK-60W*24D:LLR59605/16202+LLR16204+LLR16206+LLR16208 DESK-72W*24D:LLR59607/16199+LLR16204+LLR16206+LLR16208 DESK-60W*30D:LLR16200/16201+LLR16205+LLR16207+LLR16208 DESK-72W*30D:LLR34405/16198+LLR16205+LLR16207+LLR16208

TWO PEOPLE ARE REQUIRED TO

ASSEMBLE AND MOVE THIS MODEL

STEP 2

IMPORTANT NOTE:

• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.

• Check to make sure that you have all parts and hardware.

• Remove all wrapping materials, including staples and packaging straps before you start to assemble.

• Do not tighten all screws/bolts until pieces are completely assembled.

• Keep all hardware parts out of children's reach.

• It is recommended for 2 persons to complete this assembly.

Assembly Instructions

Top Panel 59605/16202/16200/16201/59607/16199/34405/16198 Side Leg Frame-Full Length 16204/16205 Adjustable Cross Bar Set 16208 Side Leg Frame-Short Length 16206/16207 High Table Side Leg Frame 16209

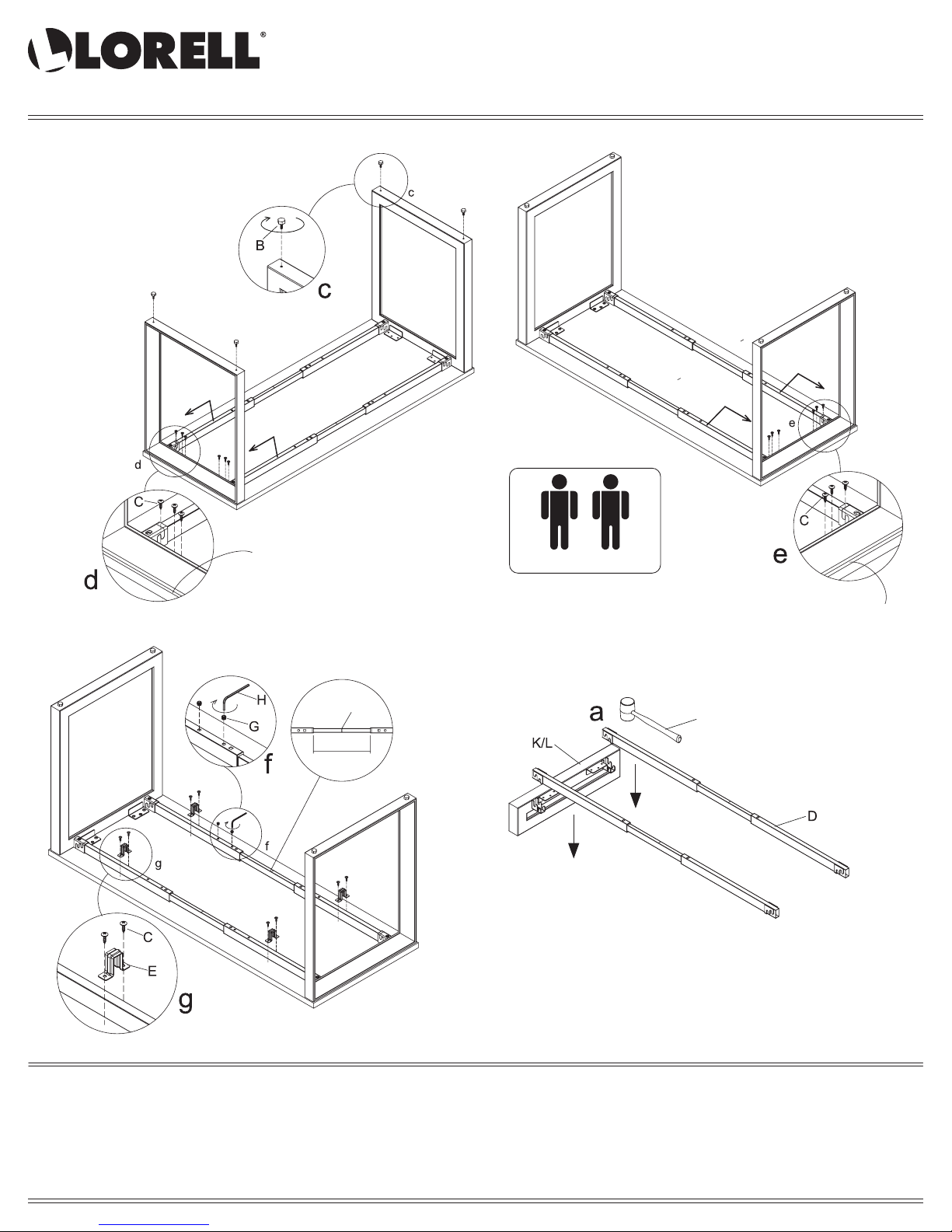

STEP 3

STEP 5

Only assemble one side leg using 6 pcs screw “C”.

Suggest to keep the distance of 5mm from metal edge to panel edge.

Move the black mark to the center position, then tighten the screw “G”.

STEP 4

TWO PEOPLE ARE REQUIRED TO

ASSEMBLE AND MOVE THIS MODEL

STEP 6

If the other leg does’nt align the edge of the top panel,usually need one man make this leg at the correct position,another man tighten 6 pcs screw “C”.

Suggest to keep the distance of 5mm from metal edge to panel edge.

mark

distance

IMPORTANT NOTE:

• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.

• Check to make sure that you have all parts and hardware.

• Remove all wrapping materials, including staples and packaging straps before you start to assemble.

• Do not tighten all screws/bolts until pieces are completely assembled.

• Keep all hardware parts out of children's reach.

• It is recommended for 2 persons to complete this assembly.

Rubber hammer

Assembly Instructions

Top Panel 59605/16202/16200/16201/59607/16199/34405/16198 Side Leg Frame-Full Length 16204/16205 Adjustable Cross Bar Set 16208 Side Leg Frame-Short Length 16206/16207 High Table Side Leg Frame 16209

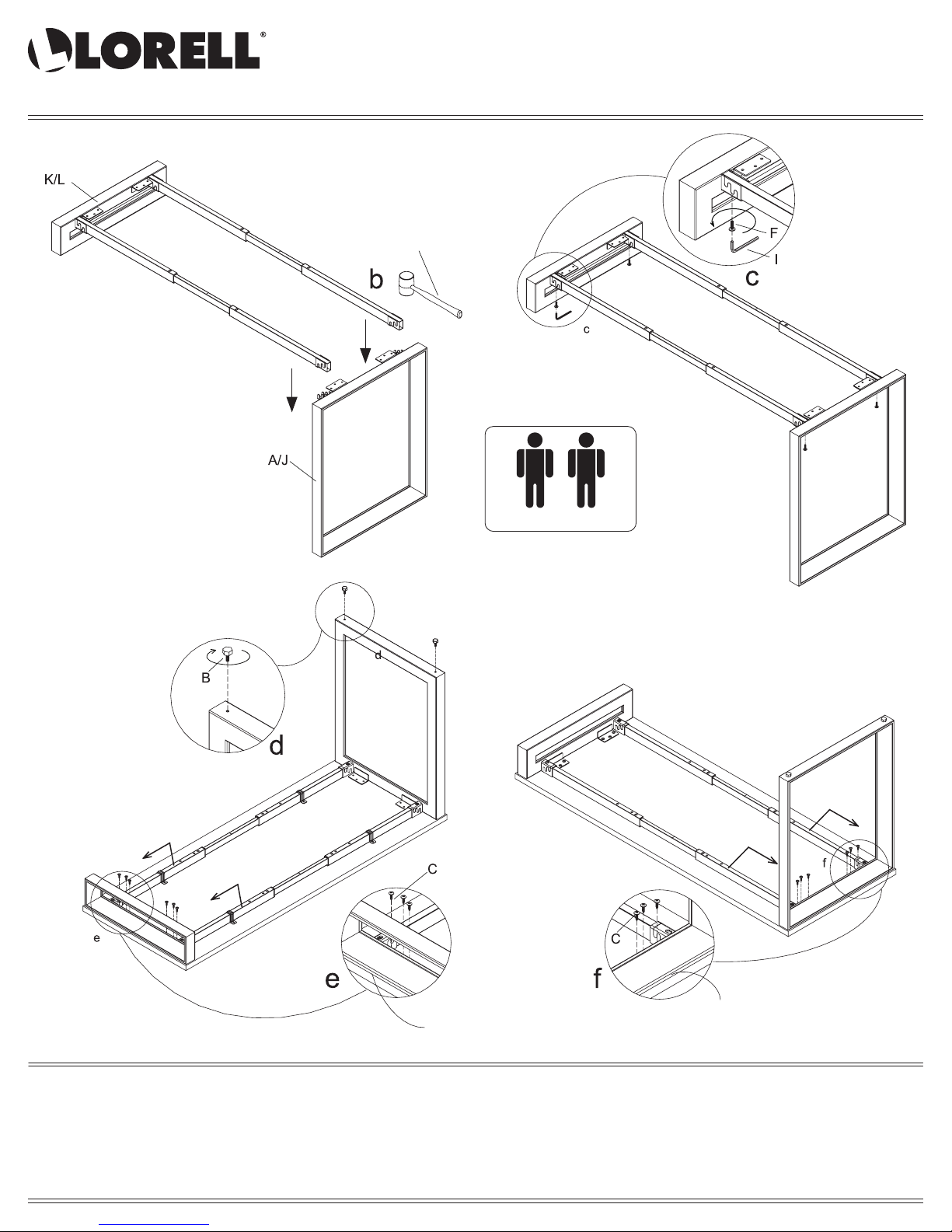

STEP 7

STEP 9

Only assemble one side leg using 6 pcs screw “C”.

Rubber hammer

STEP 8

TWO PEOPLE ARE REQUIRED TO

ASSEMBLE AND MOVE THIS MODEL

STEP 10

If the other leg does’nt align the edge of the top panel,usually need one man make this leg at the correct position,another man tighten 6 pcs screw “C”.

Suggest to keep the distance of 5mm from metal edge to panel edge.

IMPORTANT NOTE:

• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.

• Check to make sure that you have all parts and hardware.

• Remove all wrapping materials, including staples and packaging straps before you start to assemble.

• Do not tighten all screws/bolts until pieces are completely assembled.

• Keep all hardware parts out of children's reach.

• It is recommended for 2 persons to complete this assembly.

Suggest to keep the distance of 5mm from metal edge to panel edge.

Assembly Instructions

Top Panel 59605/16202/16200/16201/59607/16199/34405/16198 Side Leg Frame-Full Length 16204/16205 Adjustable Cross Bar Set 16208 Side Leg Frame-Short Length 16206/16207 High Table Side Leg Frame 16209

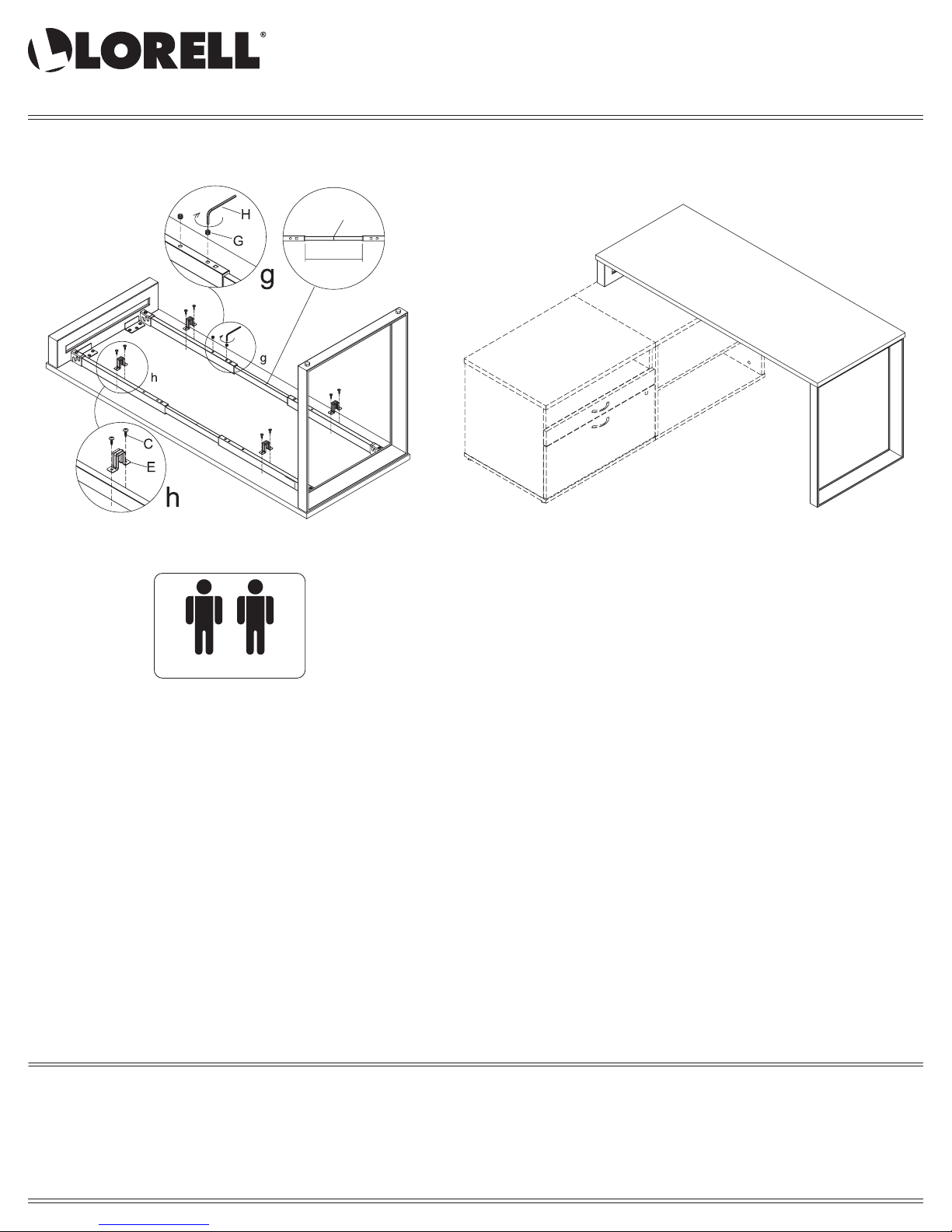

STEP 11 STEP 12

Move the black mark to the center position, then tighten the screw “G”.

mark

distance

TWO PEOPLE ARE REQUIRED TO

ASSEMBLE AND MOVE THIS MODEL

IMPORTANT NOTE:

• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.

• Check to make sure that you have all parts and hardware.

• Remove all wrapping materials, including staples and packaging straps before you start to assemble.

• Do not tighten all screws/bolts until pieces are completely assembled.

• Keep all hardware parts out of children's reach.

• It is recommended for 2 persons to complete this assembly.

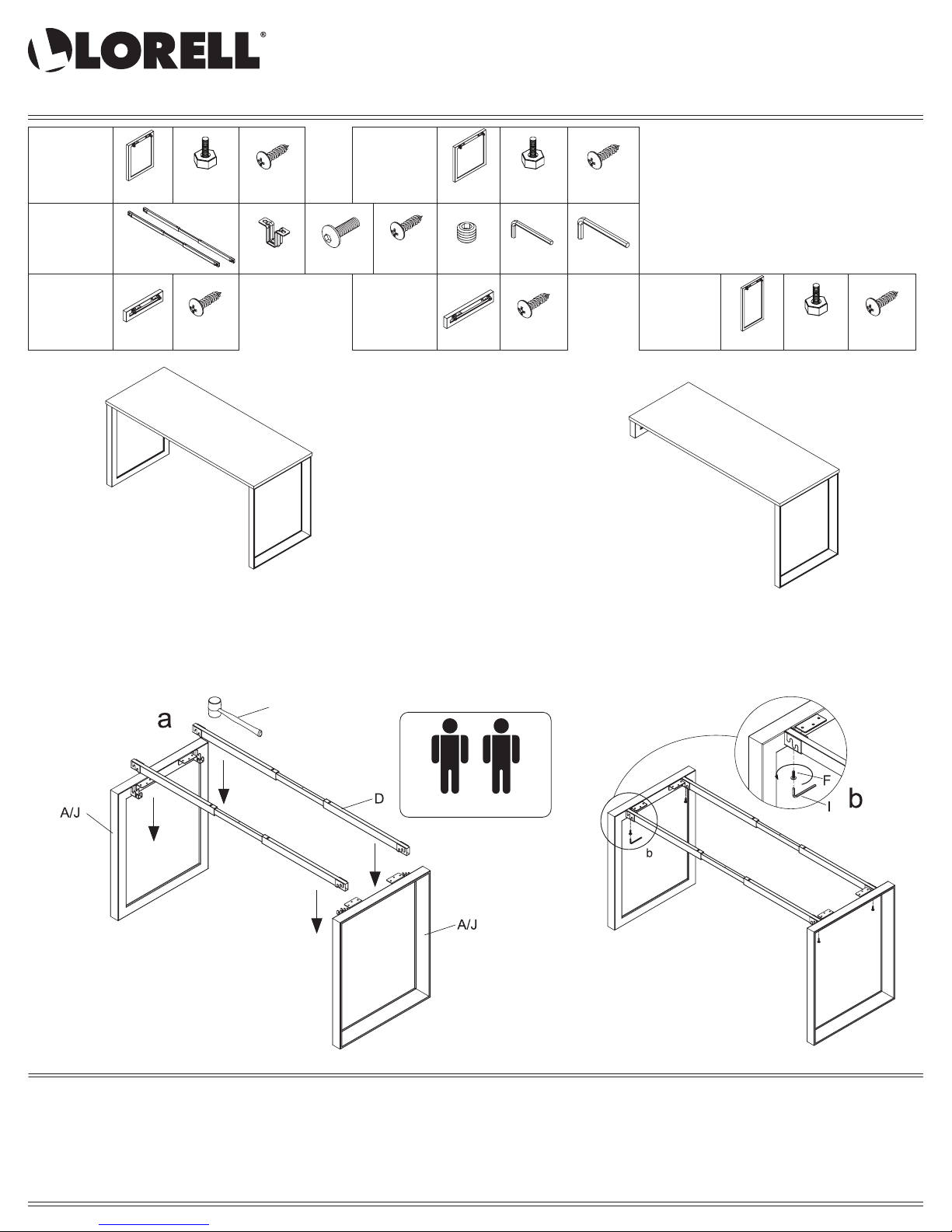

Instructions d’assemblage

Surface de travail 59605/16202/16200/16201/59607/16199/34405/16198 Pied de table en châssis long 16204/16205 Traverses réglables 16208 Pied de table en châssis court 16206/16207 Pied de table en châssis (long) 16209

LLR16204

Pied de table en châssis long (24 po)

LLR16208

Traverses réglables

LLR16206

Pied de table en châssis court (24 po)

A

Châssis

x1

B

Patin d’ajustement

x2

D

Traverses réglables

1 paire

K

Châssis court

C

Vis M4.8*22

x1

x6 + 2 extra

ÉTAPE 1- ÉTAPE 5

C

LLR16205

Pied de table

Vis M4.8*22 x6 + 2 extra

E C H

Support

x4

en châssis long (30 po)

F G I

Vis M8*20

x4

Vis M4.8*22 x8 + 2 extra

A B C

Châssis

x1

Vis M8*8x8Clé hexagonale-4#x1Clé hexagonale-5#

L C

LLR16207

Pied de table en châssis court (30 po)

Châssis court

x1

Patin d’ajustementx2Vis M4.8*22

Vis M4.8*22 x6 + 2 extra

x6 + 2 extra

x1

ÉTAPE 6- ÉTAPE 12

LLR16209

Pied de table en châssis (long)

A

Pied de table en châssis x1

B

Patin d’ajustement

x2

C

Vis M4.8*22 x6 + 2 extra

DESK-60W*24D:LLR59605/16202+LLR16204(2pcs)+LLR16208 DESK-72W*24D:LLR59607/16199+LLR16204(2pcs)+LLR16208 DESK-60W*30D:LLR16200/16201+LLR16205(2pcs)+LLR16208 DESK-72W*30D:LLR34405/16198+LLR16205(2pcs)+LLR16208 DESK-60W*24D( DESK-72W*24D(

ÉTAPE 1

High Table):LLR59605/16202+LLR16209(2pcs)+LLR16208 High Table):LLR59607/16199+LLR16209(2pcs)+LLR16208

Marteau de caoutchouc

DESK-60W*24D:LLR59605/16202+LLR16204+LLR16206+LLR16208 DESK-72W*24D:LLR59607/16199+LLR16204+LLR16206+LLR16208 DESK-60W*30D:LLR16200/16201+LLR16205+LLR16207+LLR16208 DESK-72W*30D:LLR34405/16198+LLR16205+LLR16207+LLR16208

2 personnes sont requises pour l’assemblage

et le déplacement de ce modèle.

ÉTAPE 2

NOTE IMPORTANTE :

• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou un tapis aﬁn d’éviter l’éraﬂure des pièces.

• Vériﬁez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.

• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.

• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.

• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

• Il est recommandé que 2 personnes effectuent cet assemblage.

Instructions d’assemblage

Surface de travail 59605/16202/16200/16201/59607/16199/34405/16198 Pied de table en châssis long 16204/16205 Traverses réglables 16208 Pied de table en châssis court 16206/16207 Pied de table en châssis (long) 16209

ÉTAPE 3

Utiliser 6 des vis C pour monter les pieds de table

Éléments ajourés de 5 mm

ÉTAPE 4

2 personnes sont requises pour l’assemblage

et le déplacement de ce modèle.

Pour bien ajuster le cadre à la surface de la table, il est recommandé qu’une personne tienne le cadre en place pendant qu’une deuxième personne serre les vis C

ÉTAPE 5

Positionner le point noir au centre de l’intervalle, puis serrer la vis G

Point

Intervalle

ÉTAPE 6

Éléments ajourés de 5 mm

Marteau de caoutchouc

NOTE IMPORTANTE :

• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou un tapis aﬁn d’éviter l’éraﬂure des pièces.

• Vériﬁez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.

• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.

• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.

• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

• Il est recommandé que 2 personnes effectuent cet assemblage.

Instructions d’assemblage

Surface de travail 59605/16202/16200/16201/59607/16199/34405/16198 Pied de table en châssis long 16204/16205 Traverses réglables 16208 Pied de table en châssis court 16206/16207 Pied de table en châssis (long) 16209

ÉTAPE 7

ÉTAPE 9

Utiliser 6 des vis C pour monter les pieds de table

Marteau de caoutchouc

ÉTAPE 8

2 personnes sont requises pour l’assemblage

et le déplacement de ce modèle.

ÉTAPE 10

Pour bien ajuster le cadre à la surface de la table, il est recommandé qu’une personne tienne le cadre en place pendant qu’une deuxième personne serre les vis C

Éléments ajourés de 5 mm

NOTE IMPORTANTE :

• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou un tapis aﬁn d’éviter l’éraﬂure des pièces.

• Vériﬁez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.

• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.

• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.

• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

• Il est recommandé que 2 personnes effectuent cet assemblage.

Éléments ajourés de 5 mm

Instructions d’assemblage

Surface de travail 59605/16202/16200/16201/59607/16199/34405/16198 Pied de table en châssis long 16204/16205 Traverses réglables 16208 Pied de table en châssis court 16206/16207 Pied de table en châssis (long) 16209

ÉTAPE 11

Positionner le point noir au centre de l’intervalle, puis serrer la vis G

Point

Intervalle

ÉTAPE 12

2 personnes sont requises pour l’assemblage

et le déplacement de ce modèle.

NOTE IMPORTANTE :

• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou un tapis aﬁn d’éviter l’éraﬂure des pièces.

• Vériﬁez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.

• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.

• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.

• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

• Il est recommandé que 2 personnes effectuent cet assemblage.

Instrucciones de ensamble

Panel superior 59605/16202/16200/16201/59607/16199/34405/16198 Armazón de pata lateral larga 16204/16205 Juego de barras cruzadas ajustables 16208 Armazón de pata lateral corta 16206/16207 Armazón de pata lateral de la mesa alta 16209

LLR16204

Armazón de pata lateral larga (24”)

LLR16208 Juego de barras cruzadas ajustables

LLR16206

Armazón de pata lateral corta (24”)

A

Armazón larga

1 unidad

B

Nivelador ajustable

2 unidades

D

Juego de barras

cruzadas 1 par

K

Armazón corta

1 unidades

C

Tornillo M4.8*22

6 + 2 unidades

adicionales

PASO 1- PASO 5

C

LLR16205

Tornillo M4.8*22

6 + 2 unidades

adicionales

E C H

Soporte en U

4 unidades

Armazón de pata lateral larga (30”)

F G I

Tornillo M4.8*22

Tornillo M8*20

4 unidades

8 + 2 unidades

adicionales

A B C

Armazón larga

1 unidad

Tornillo M8*8

8 unidades

L C

LLR16207

Armazón de pata lateral corta (30”)

Armazón corta

1 unidades

Nivelador ajustable

2 unidades

Llave Allen #4

1 unidad

Tornillo M4.8*22

6 + 2 unidades

adicionales

Tornillo M4.8*22

6 + 2 unidades

adicionales

Llave Allen #5

1 unidad

Armazón de pata lateral de la mesa alta

PASO 6- PASO 12

LLR16209

A

Armazón de pata

1 unidad

B

Nivelador ajustable

2 unidades

C

Tornillo M4.8*22

6 + 2 unidades

adicionales

DESK-60W*24D:LLR59605/16202+LLR16204(2pcs)+LLR16208 DESK-72W*24D:LLR59607/16199+LLR16204(2pcs)+LLR16208 DESK-60W*30D:LLR16200/16201+LLR16205(2pcs)+LLR16208 DESK-72W*30D:LLR34405/16198+LLR16205(2pcs)+LLR16208 DESK-60W*24D( DESK-72W*24D(

PASO 1

High Table):LLR59605/16202+LLR16209(2pcs)+LLR16208 High Table):LLR59607/16199+LLR16209(2pcs)+LLR16208

Martillo de caucho

DESK-60W*24D:LLR59605/16202+LLR16204+LLR16206+LLR16208 DESK-72W*24D:LLR59607/16199+LLR16204+LLR16206+LLR16208 DESK-60W*30D:LLR16200/16201+LLR16205+LLR16207+LLR16208 DESK-72W*30D:LLR34405/16198+LLR16205+LLR16207+LLR16208

Se necesitan dos personas para ensamblar y mover este modelo.

PASO 2

NOTA IMPORTANTE:

• Coloque todas las partes laminadas sobre una superﬁcie limpia y uniforme (como un tapete o la alfombra) para evitar que se rayen.

• Asegúrese de tener todas las partes y la ferretería.

• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.

• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.

• Mantenga toda la ferretería fuera del alcance de los niños.

• Se recomienda que dos personas realicen este ensamble.

Instrucciones de ensamble

Panel superior 59605/16202/16200/16201/59607/16199/34405/16198 Armazón de pata lateral larga 16204/16205 Juego de barras cruzadas ajustables 16208 Armazón de pata lateral corta 16206/16207 Armazón de pata lateral de la mesa alta 16209

PASO 3

Únicamente arme una pata lateral usando 6 tornillos “C”.

Mantenga la distancia de 5 mm

PASO 4

Se necesitan dos personas para ensamblar y mover este modelo.

Si la otra pata no se alinea con el borde del panel superior, usualmente se necesita que un hombre haga esta pata en la posición correcta y otro hombre apriete los 6 tornillos “C”.

PASO 5

Mueva la marca negra a la posición central, luego apriete el tornillo “G”.

Marca

Distancia

PASO 6

Mantenga la distancia de 5 mm

Martillo de caucho

NOTA IMPORTANTE:

• Coloque todas las partes laminadas sobre una superﬁcie limpia y uniforme (como un tapete o la alfombra) para evitar que se rayen.

• Asegúrese de tener todas las partes y la ferretería.

• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.

• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.

• Mantenga toda la ferretería fuera del alcance de los niños.

• Se recomienda que dos personas realicen este ensamble.

Instrucciones de ensamble

Panel superior 59605/16202/16200/16201/59607/16199/34405/16198 Armazón de pata lateral larga 16204/16205 Juego de barras cruzadas ajustables 16208 Armazón de pata lateral corta 16206/16207 Armazón de pata lateral de la mesa alta 16209

PASO 7

PASO 9

Únicamente arme una pata lateral usando 6 tornillos “C”.

Martillo de caucho

PASO 10

PASO 8

Se necesitan dos personas para ensamblar y mover este modelo.

Si la otra pata no se alinea con el borde del panel superior, usualmente se necesita que un hombre haga esta pata en la posición correcta y otro hombre apriete los 6 tornillos “C”.

Mantenga la distancia de 5 mm

NOTA IMPORTANTE:

• Coloque todas las partes laminadas sobre una superﬁcie limpia y uniforme (como un tapete o la alfombra) para evitar que se rayen.

• Asegúrese de tener todas las partes y la ferretería.

• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.

• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.

• Mantenga toda la ferretería fuera del alcance de los niños.

• Se recomienda que dos personas realicen este ensamble.

Mantenga la distancia de 5 mm

Instrucciones de ensamble

Panel superior 59605/16202/16200/16201/59607/16199/34405/16198 Armazón de pata lateral larga 16204/16205 Juego de barras cruzadas ajustables 16208 Armazón de pata lateral corta 16206/16207 Armazón de pata lateral de la mesa alta 16209

PASO 11 PASO 12

Mueva la marca negra a la posición central, luego apriete el tornillo “G”.

Marca

Distancia

Se necesitan dos personas para ensamblar y mover este modelo.

NOTA IMPORTANTE:

• Coloque todas las partes laminadas sobre una superﬁcie limpia y uniforme (como un tapete o la alfombra) para evitar que se rayen.

• Asegúrese de tener todas las partes y la ferretería.

• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.

• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.

• Mantenga toda la ferretería fuera del alcance de los niños.

• Se recomienda que dos personas realicen este ensamble.

Instructions

CALL US FIRST! DO NOT RETURN TO STORE.

For immediate help with assembly or product information call our toll-free number: 1-888-598-7316 Mon. - Fri. 7am to 7 pm CST Our staff is ready to provide assistance. Damaged or missing parts ship from our facility in 1-2 business days.

Please provide the following information:

1. Full Name

2. Physical Address – do not include P.O. Box as our carriers cannot deliver to P.O. Boxes

3. Phone Number

4. Model Number

5. Part Number

6. Invoice #

7. Date of Purchase

Note: Our policy is to send all parts requests via normal ground transportation. If your requirements are to have these parts via overnight/next day, please provide your designated carrier and account number. Replacement panels are not available. If any damage has occurred during shipment please return the entire unit to place of purchase for credit and replacement. Original invoice may be required.

Before you begin: Open, identify and count all parts prior to assembly. Lay out the parts on a non-abrasive surface such as carpet or blanket.

Instructions

APPELEZ-NOUS D’ABORD! NE REVENEZ PAS AU MAGASIN.

Pour obtenir une aide immédiate concernant l’assemblage ou des informations sur les produits, appelez notre numéro sans frais : 1-888-598-7316 Lun. - vend. 7h à 19 h CST Notre personnel vous attend pour vous offrir son aide. Les pièces endommagées ou manquantes sont expédiées de nos locaux sous 1 à 2 jours ouvrables.

Veuillez inclure les informations suivantes :

1. Nom complet

2. Adresse physique – ne pas inclure de boîte postale, car nos porteurs ne peuvent pas livrer à ces boîtes.

3. Numéro de téléphone

4. Numéro de modèle

5. Numéro de pièce

6. Numéro de facture

7. Date d’achat

Remarque : Notre politique est d’envoyer toutes les pièces demandées par transport terrestre normal. Si vous voulez recevoir ces pièces le jour suivant, indiquez votre porteur désigné ainsi qu’un numéro de compte. Nous ne fournissons pas de panneaux de rechange. En cas d’endommagement en cours de transport, renvoyez l’unité entière au lieu d’achat pour recevoir un crédit ou un échange. La facture originale vous sera peut-être demandée.

Avant de commencer: Ouvrez, identiﬁez et comptez toutes les pièces avant l’assemblage. Disposez à plat les pièces sur une surface non abrasive comme un tapis ou une couverture.

Instrucciones

¡LLÁMENOS PRIMERO! NO DEVUELVA EL PRODUCTO A LA TIENDA.

Para recibir ayuda inmediata con el ensamble o información del producto, llame a nuestro número gratuito: 1-888-598-7316 De lunes a viernes de 7 a.m. a 7 p.m., hora del Centro. Nuestro personal está preparado para brindarle asistencia. Las partes dañadas o faltantes saldrán de nuestras instalaciones en el transcurso de 1 a 2 días hábiles.

Recuerde proporcionar la siguiente información:

1. Nombre completo

2. Domicilio físico – No incluya apartados postales debido a que no podemos realizar entregas en un apartado postal.

3. Número telefónico

4. Número de modelo

5. Número de parte

6. Número de factura

7. Fecha de compra

Nota: Nuestra política es enviar todas las solicitudes de partes por transporte terrestre regular. Si usted solicitó el envío de estas partes durante la noche o con entrega al día siguiente, proporcione el nombre de su compañía de mensajería y su número de cuenta. Los paneles de repuesto no están disponibles. Si ocurrió algún daño durante el envío, devuelva la unidad completa al lugar de compra para su devolución o reposición. Es posible que le pidan la factura original.

Antes de iniciar: Abra, identiﬁque y cuente todas las partes antes del ensamble. Coloque todas las partes en una superﬁcie no abrasiva, como una alfombra o sábana.
