Bedienungsanleitung
UNIQUE 2.1
a Look Solutions product
1
Page 2
2
Lieferumfang
– 1 Unique 2.1
– 1 Kanisterdeckel mit Schnellkupplung, Silikonschlauch und Sinterfilter
– 1 Kanister UNIQUE-Fluid, 2l
– 1 Bedienungsanleitung
Optional:
– XLR remote für analoge Ansteuerung (Lieferung ohne Kabel)
– Umlenkeinsatz
– Flightcase
– Hängeset
Bitte überprüfen Sie, ob die Ware vollständig geliefert wurde!
Page 3
3
Inhalt
1. Allgemeines 4
2. Sicherheitshinweise 5
3. Bezeichnung der Teile 6
4. Fluid 7
4.1 Allgemeines
4.2 Wechseln des Fluidkanisters
4.3 Lagerung des Fluides
5. Arbeiten mit der Unique 2.1 9
5.1 Auswahl des Standortes 9
5.2 Inbetriebnahme allgemein 9
5.3 Ausschalten allgemein 10
5.4 Betriebsmöglichkeiten 10
5.4.1 Betrieb über DMX 512
5.4.1.1 Einstellen der DMX-Startadresse
5.4.1.2 Einstellen des Pumpen- und Lüfterwertes
5.4.2 Betrieb über 0 - 10 Volt (+) DC
5.4.2.1 Einstellen des Pumpen- und Lüfterwertes
5.4.3 Stand alone-Betrieb
5.4.3.1 Einstellen des Pumpen- und Lüfterwertes
5.4.4 Betrieb mit dem Haze-Density Control System (HDCS)
5.4.5 Arbeiten mit dem internen Timer
5.4.5.1 Autostart
5.5 Pin-Belegung 16
6. Tips, Pflege, Wartung 17
7. Störung – Ursache 17
8. Technische Daten 18
9. Garantiebestimmungen 19
Page 4
4
1. Allgemeines
Der Dunsterzeuger Unique 2.1 bietet eine Vielzahl an Neuerungen, die dem Anwender
ein breites Spektrum an Einsatzmöglichkeiten eröffnen.
Durch den regelbaren Output kann das Gerät in allen Bereichen eingesetzt werden.
Vom feinsten Haze bis hin zum nebelähnlichen Effekt kann jede Haze-Dichte eingestellt
werden. Somit ist das Gerät in der Lage, Räume und Hallen gleichmäßig mit Dunst
zu füllen, die beabsichtigte Atmosphäre zu schaffen und alle Lichteffekte optimal zu
unterstützen.
Die geringe Geräuschentwicklung ist ein weiterer Vorteil des Unique 2.1. Durch die
Dimmbarkeit des Lüfters ist ein Einsatz in Bereichen möglich, in denen Nebengeräusche
unerwünscht und störend sind.
Das fertig angemischte Fluid ist in Kanistern à 2, 10, 25 L sowie im 220 Liter Fass erhältlich. 2 Liter reichen für einen Dauereinsatz von bis zu 50 Stunden bei kleinen Stufen.
Mit 1500 Watt ist das Gerät sehr leistungsstark und durch seine geringe Aufheizzeit
von max. 1 Min. zudem sehr schnell betriebsbereit.
Page 5
5
2. Sicherheitshinweise
Eine Nebelmaschine ist kein Spielzeug!
• AusderNebelaustrittsöffnungtrittsehrheißerDampfaus.Verbrennungsgefahr!
• WährenddesBetriebeskönnenvereinzeltsehrheißeFluid-TröpfchenausderNebe-
laustrittsöffnung austreten. Deshalb nie auf Personen nebeln und einen Sicherheitsabstand von 3 m zur Nebelaustrittsöffnung einhalten.
• WährenddesBetriebesniemalsanderNebelaustrittsöffnunghantieren.Ver-bren-
nungsgefahr!
• DerStandortmußeinenichtentammbare,nichtbrennbareundnichtwärmeemp-
ndlicheStellächeinausreichenderGröße,mindestensaberindoppelterGrundächedesGerätessein.
• EinenMindestabstandvon60cmzuentammbaren,brennbarenundwär-meemp-
indlichenGegenständeneinhalten.
• Glycolesind Alkohole und brennen mit einer leicht bläulichen, fast unsichtbaren
Flamme. Deshalb niemals in starke Zündquellen wie offenes Feuer oder Pyro-Effekte
nebeln.
• EinaneineStromquelleangeschlossenesGerätnieöffnenundnieunbeaufsichtigt
lassen.
• DieSichtweitenichtunter2msinkenlassen.SietragendieVerantwortungfürPer-
sonen, die sich im vernebelten Raum bewegen.
• NurdasmitgelieferteUNIQUE-Fluidverwenden!
Anderes Fluid spritzt, nebelt nicht richtig und zerstört das Gerät.
• Nebeluid nicht einnehmen. VonKindern fernhalten. Bei Augenkontakt mit viel
Wasser ausspülen. Bei versehentlicher Einnahme Arzt aufsuchen.
• VerschüttetesFluidoderverspritzteFluid-TröpfchenkönnenRutschgefahrauslösen.
Fluid aufnehmen und vorschriftsmäßig entsorgen. UNIQUE Fluid ist vollständig wasserlöslich und biologisch abbaubar.
• NebelkannRauchmelderauslösen.
Kunstnebel kann auf verschiedene Arten erzeugt werden. Die hier angewandte
Methode, Nebel mit Verdampfer-Nebelmaschinen zu erzeugen, ist dabei die ungefährlichste.
Es ist uns kein Fall bekannt, in dem ein normal gesunder Mensch durch die Verwendung dieses künstlichen Nebels in irgendeiner Weise zu Schaden gekommen wäre.
Voraussetzung ist die Anwendung professioneller Nebelgeräte mit korrekten Verdamp-
fungstemperaturenunddendaraufabgestimmtenNebeluiden.
Dennoch empfehlen wir: Erkrankte Personen oder Personen mit Vorschäden der
Atemwege oder Neigung zu Allergien sollten den Kontakt mit Theaternebel meiden!
Page 6
6
3
1
4
5
Serial no.
P25
230 V~/50 Hz/1500 W
Made by OTTEC Technology GmbH for Look Solutions. Made in Germany.
analog in dmx
512
This machine has been designed to be used with original Look Unique-fluid. Use
of other liquids will void the manufacturer's warranty and can be dangerous to
your health. Never use cleaner or fragranc es with this machine!
UNIQUE 2 . 1
Serial no.

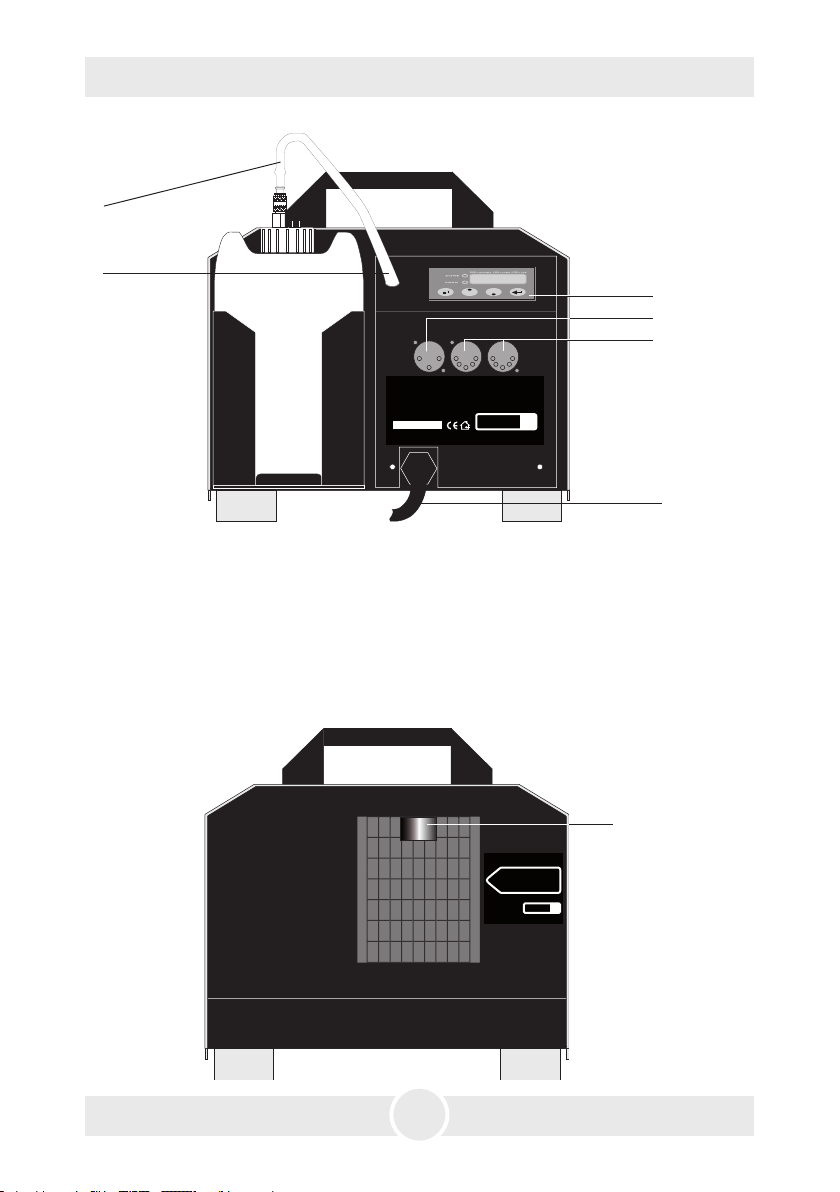

Rückansicht
2
6
1: · Netzkabel
2: · DMX in/out
3: · Buchse für analogen Betrieb
4: · Schlauchanschluß
5: · Fluidschlauch
6: · Bedienfeld zum Einstellen
der DMX Startadresse und
zur Regelung des Outputs
Frontansicht
7: · Nebel austritts öffnung
Vapour and nozzle area
extremely hot. Do not touch!
Do not cover the nozzle area
and do not conn ect a duc ting!
Vapour and nozzle area
extremely hot. Do not touch!
Do not cover the nozzle area
and do not connect a ducting!
UNIQUE 2. 1
Look Solutions
3. Bezeichnung der Teile
Page 7
7
Tankdeckel
11
12
9
10
3. Bezeichnung der Teile

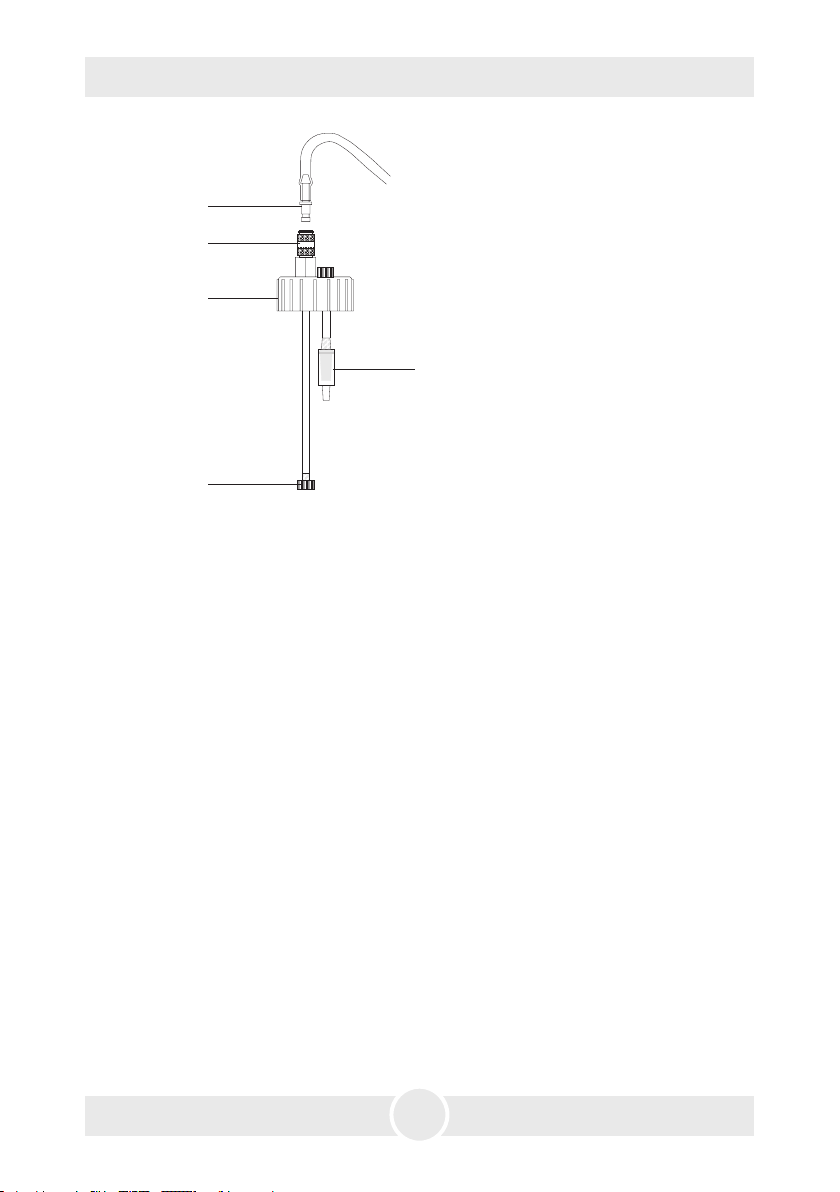

9: · Arretierhülse
10: · Kanisterdeckel
11: · Stecktülle
12: · Sinterfilter
13: · Belüftungsventil
13
Page 8
8
4. Fluid
4.1 Allgemeines
Das zum Betreiben des Unique 2.1 benötigte Fluid erhalten Sie fertig angemischt bei
Ihrem Fachhändler in Kanistern à 2l (bzw. in 10-, 25- und 220 Liter-Gebinden).
Um eine einwandfreie Funktion zu garantieren, muß das auf das Gerät abgestimmte
„UNIQUE-Fluid“ verwendet werden.
Bei Anwendung anderer Fluide wird die Funktion beeinträchtigt (Spritzen etc), der
Verdampfer verstopft und die Garantie erlischt.
BITTE BEACHTEN: Der Verdampfer unserer Geräte muß NICHT gereinigt werden!
AufdemMarktangeboteneReinigungsüssigkeiten,sogenannteCleaner,könnendem
Verdampfer schaden! Die Garantie erlischt in diesem Falle.
4.2 Wechseln des Kanisters
– Lösen Sie die Stecktülle [11] aus der Schnellkupplung des Tankdeckels durch Zurück-
schieben der Arretierhülse [9].
– Nehmen Sie den Kanister aus der Halterung.
– Schrauben Sie den Tankdeckel [10] von dem leeren Kanister und setzen Sie ihn auf
den neuen Kanister.
– Stellen Sie den vollen Kanister in die Tankhalterung.
– Stecken Sie die Stecktülle [11] wieder fest in die Schnellkupp lung [9], bis Sie ein Klicken
hören und die Stecktülle fest arretiert ist.
4.3 Lagerung des Fluides
Da es sich bei dem „UNIQUE-Fluid“ um ein hochkonzentriertes Fluid handelt, kann
es ohne Bedenken über einen langen Zeitraum gelagert werden.
Page 9
9
5. Arbeiten mit der Unique 2.1
P25
Bitte beachten Sie: Vom feinen Dunst bis hin zum nebelähnlichen Effekt kann der
gewünschte Output individuell eingestellt werden.
Diese Effekte bauen sich langsam auf, weshalb das Gerät bereits einige Zeit vor dem
Einsatz eingeschaltet werden sollte.
Wichtiger Hinweis:
An der Nebelaustrittsöffnung der Unique 2.1 darf kein Schlauch oder ähnliches
angebracht werden. Dadurch wird ein Teil des Hazes/Dunstes in die Maschine zurückgedrückt, wodurch es zu Defekten im Gerät kommen kann.
In diesem Fall kann keine Garantie gewährt werden!
5.1 Auswahl des Standortes
Der Standort, an dem Sie den Unique 2.1 betreiben, muß
– trocken sein,
– frei von staubiger oder verschmutzter Luft sein,
– vibrations- und erschütterungsfrei sein,
– einenichtentammbareStellächesein,
– gut mit frischer, haze-freier Luft belüftet sein,
– eine Umgebungstemperatur zwischen 10° C und 40° C haben,
– eine relative Luftfeuchte von unter 80% haben.
5.2 Inbetriebnahme allgemein
Warnung: Die Unique 2.1 darf nicht über einen Dimmer oder ein Switchpack betrieben
werden! Das Gerät kann dadurch zerstört werden.
a. Stecken Sie den Netzstecker in eine Schutzkontaktsteckdose.
Stellen Sie sicher, daß die richtige Betriebsspannung
vorliegt. Im Leuchtzifferndisplay des Bedienfeldes [17]
erscheint ein P und zwei Zahlen.
b. Nach ca. 60 Sekunden ist die Unique 2.1 betriebsbereit. Drücken Sie einmal die Enter-
Taste [16] um den Haze-Vorgang zu starten. Die grüne Active-LED [18] leuchtet. Mit
einer kurzen Verzögerung beginnt der Haze-Vorgang.
Nach ca. 30 Sekunden wird das Display automatisch gedimmt. Durch Drücken einer
beliebigen Taste kann es wieder aktiviert werden.
Page 10
10
5. Arbeiten mit der Unique 2.1
.
_
_ _
dmx
in
active
XXX = address
·
PXX = pump
·
FXX = fan
P. = pause
(min) ·
F. = fogtime
(sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
P15
5.3 Ausschalten allgemein
a. Drücken Sie die Mode-Taste [14] so oft, bis im Display „OFF“ er-
scheint. Nach 15 Sekunden schaltet sich das Gerät automatisch
in den Nachlaufmodus, um den Verdampfer abzukühlen. Auf
dem Display erscheinen sich von oben nach unten bewegende
Striche die anzeigen, dass der Verdampfer abgekühlt wird.
Um diesen Prozess abzukürzen, arbeitet die Luftpumpe kurzzeitig mit voller Leistung
und entfernt dabei im Verdampfer verbliebene Fluidreste. Dadurch kann eine größere
Dunstwolke entstehen. Dies ist normal und kein Defekt des Gerätes.
Ist der Verdampfer genügend abgekühlt, erscheint in der rech-
ten unteren Ecke des Displays ein roter Punkt der signalisiert,
daß noch eine Netzspannung anliegt.
Beim Wegfallen des DMX-Signales (zum Beispiel beim Ausschalten des DMX-Pultes)
wird das Gerät nach 15 Sekunden automatisch in den Nachlaufmodus geschaltet.
Hinweis: Bitte stellen Sie sicher, dass die Unique 2.1 nicht vorzeitig vom Netz getrennt
wirdundderLüfternachlaufenkann.Sowirdsichergestellt,dasskeinRestuidim
Verdampfer verbleibt und beim nächsten Start Fluidtröpfchen aus der Düse austreten.
5.4 Betriebsmöglichkeiten

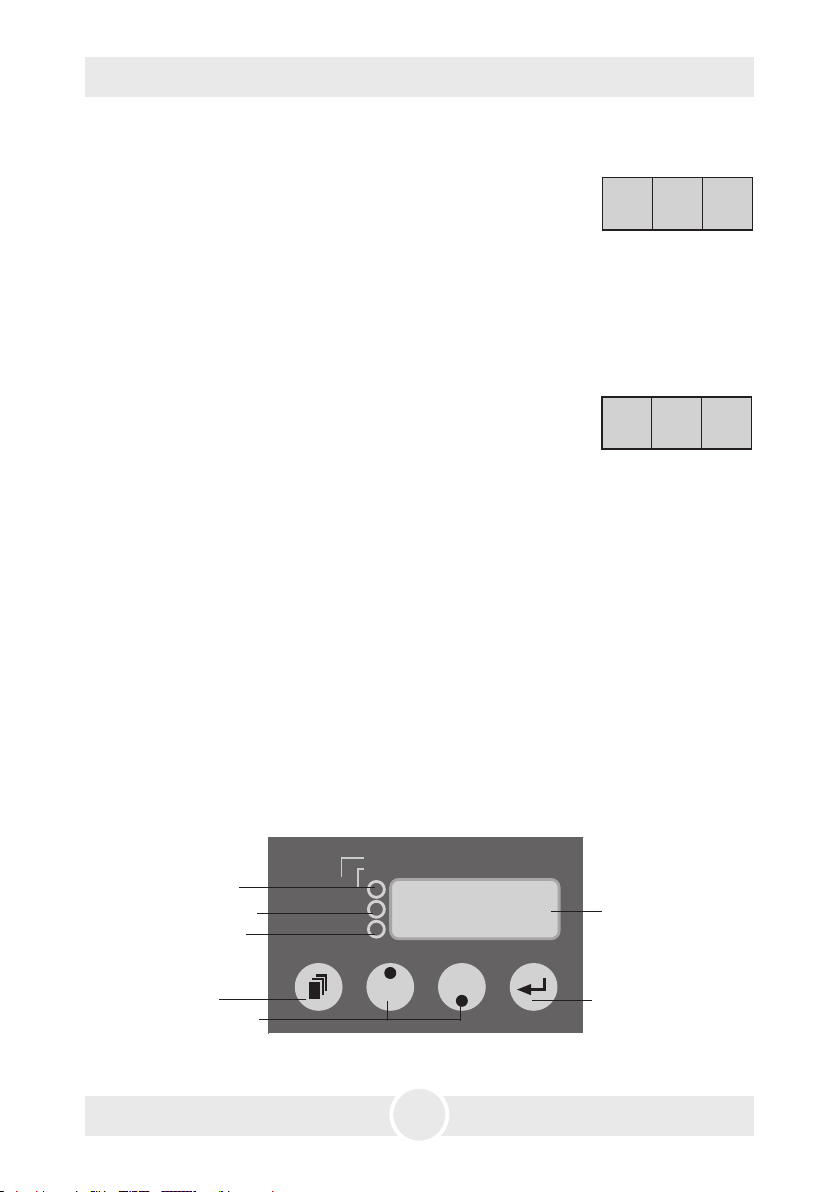

20: Profile/
Timer-LED, rot
18: Active-LED, grün
19: DMX-LED, gelb
14: Mode-Taste
15: Up/Down-Tasten

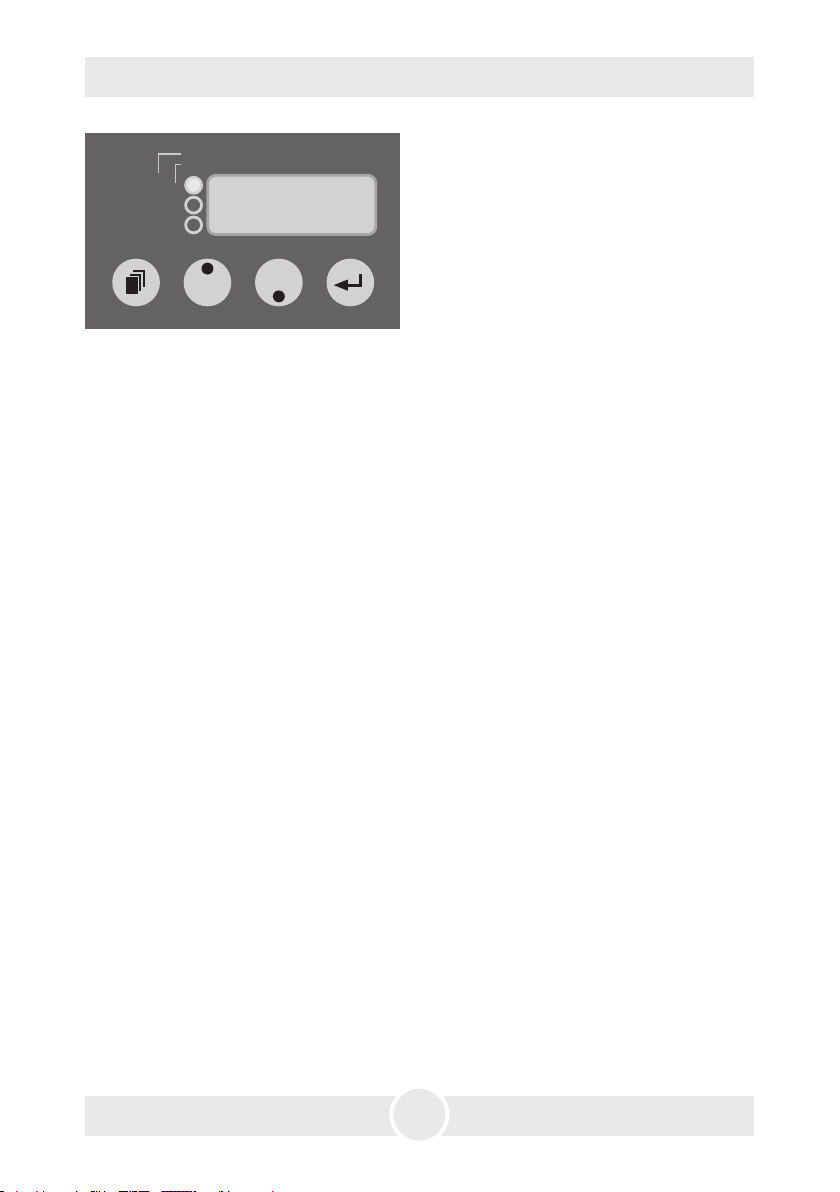

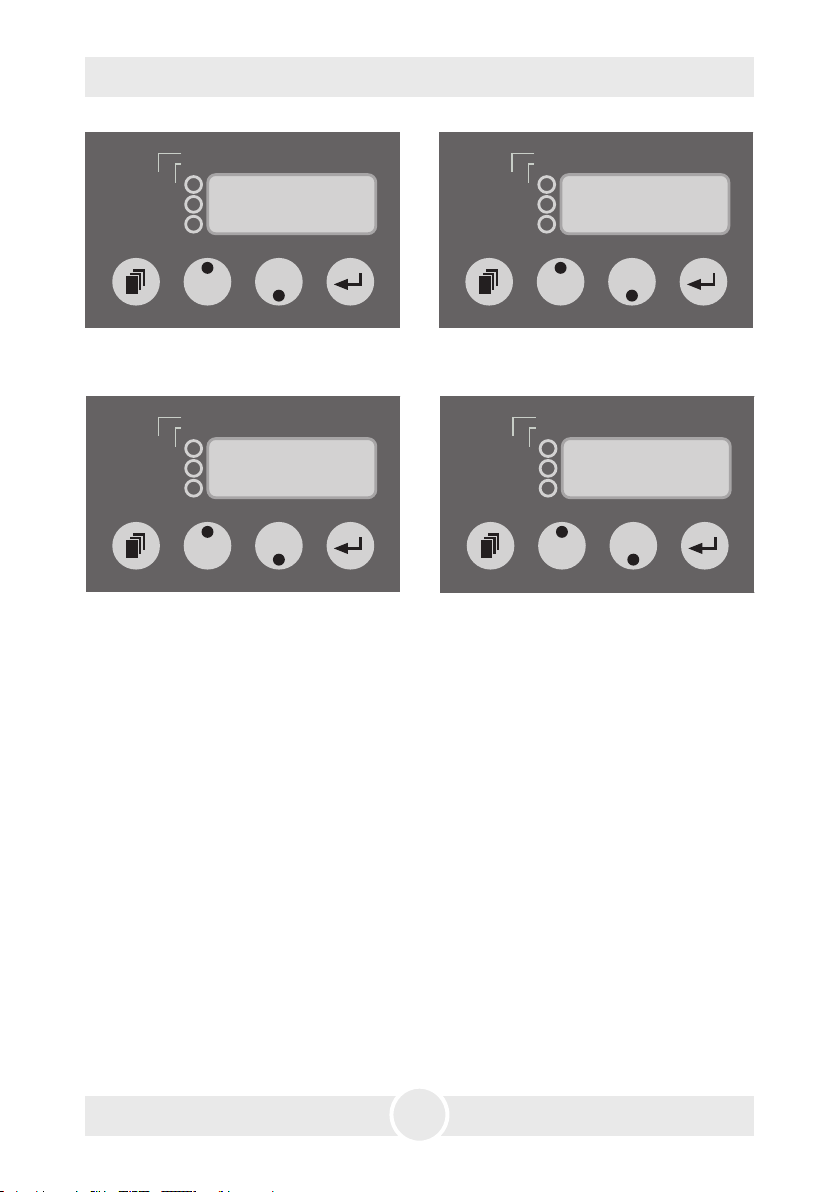

Abb. 1: Einstellen des Pumpen-Wertes
17: Leuchtziffern display
16: Enter-Taste
Page 11
11
5. Arbeiten mit der Unique 2.1
dmxin
active
XXX = address · PXX = pump · FXX = fan
P. = pause
(min) · F. = fogtime (sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
275
dmxin
active
XXX = address · PXX = pump · FXX = fan
P. = pause
(min) · F. = fogtime (sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
F75
dmxin
active
XXX = address · PXX = pump · FXX = fan
P. = pause
(min) · F. = fogtime (sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
OFF
dmxin
active
XXX = address · PXX = pump · FXX = fan
P. = pause
(min) · F. = fogtime (sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
Pro

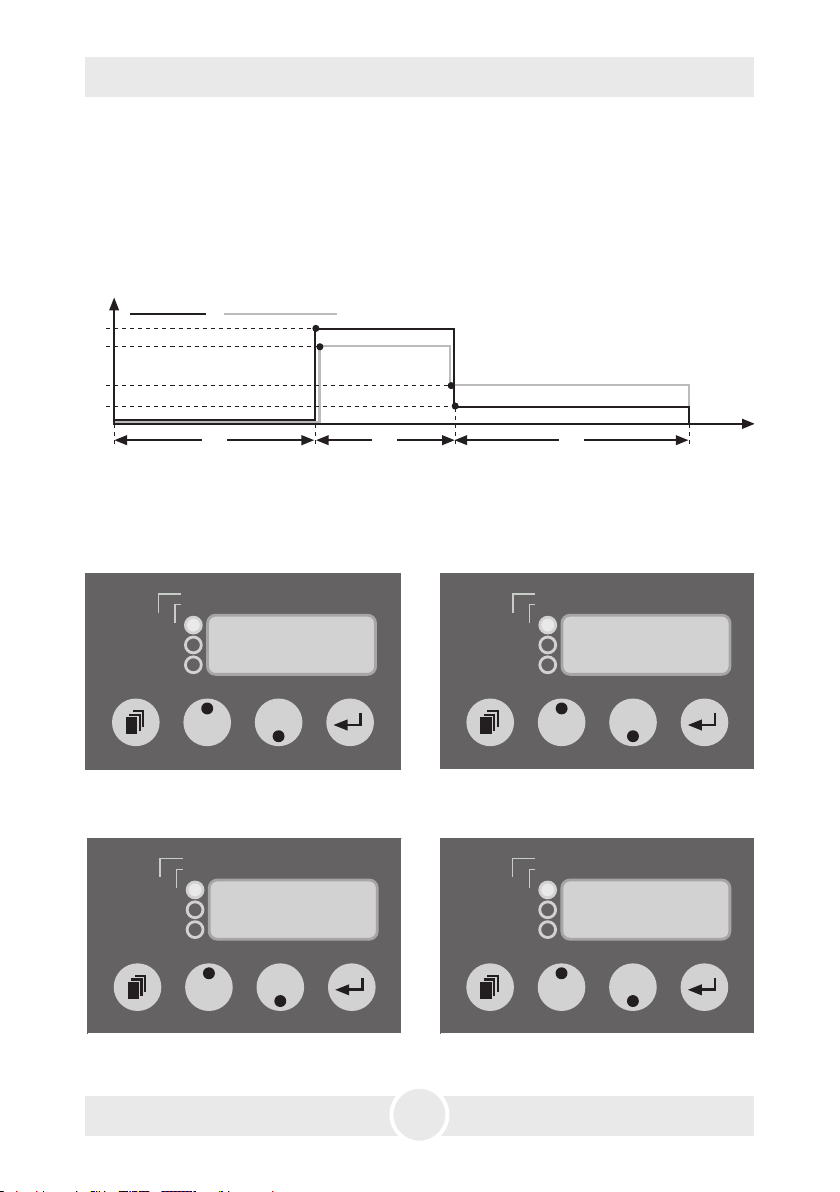

Abb. 2: Einstellen des Lüfter (Fan)-Wertes Abb. 3: Einstellen der DMX-Startadresse
Abb. 4: Wechseln in den Profile-Modus Abb. 5: Ausschalten des Gerätes
Sie haben die Möglichkeit, die Unique 2.1 über die XLR-Buchsen [2 und 3] extern
anzusteuern. Grundsätzlich gilt: DMX hat Vorrang. Das heißt, sobald das Gerät über
DMX 512 angesteuert wird, haben die mittels DMX eingestellten Werte Priorität.
Bitte beachten Sie: Die Mode-Taste ist nicht zum „Scrollen” durch die Menü-Punkte
geeignet. Sie muß jeweils einzeln kurz gedrückt werden. Wird die Mode-Taste länger
als zwei Sekunden gedrückt gehalten, wechselt das Gerät in den Timer-Modus (siehe
Punkt 5.4.5).
Eine herausragende Neuerung im Bereich der Dunsterzeuger ist der regelbare Output
der Unique 2.1.
Mittels einfacher Tastenbedienung lassen sich sowohl Pumpe als auch Lüfter in 99
Stufen getrennt voneinander regeln. So kann mittels 1%-Schritten vom feinsten Dunst
bis hin zu einem nebelähnlichen Effekt jede gewünschte Haze-Dichte eingestellt werden.
Der dichteste Effekt wird erreicht, indem für die Pumpe der größte Wert (99%), für den
Lüfter der kleinste Wert (1%) gewählt wird.
Umgekehrt erreicht man den feinsten Effekt bei hohem Lüfter- und kleinem PumpenWert. Die Werte können jederzeit neu eingestellt werden. Bei Neueinstellung werden
die alten Werte überschrieben.
Page 12
12
5. Arbeiten mit der Unique 2.1
5.4.1 Betrieb über DMX 512
Verbinden Sie die Unique 2.1 mit einem DMX-Pult. Hierzu nutzen Sie die XLR-Buchsen
[2] neben dem Bedienfeld. Sobald das Gerät ein korrektes DMX-Signal empfängt,
leuchtet die gelbe DMX-LED [19].
Bitte beachten Sie: Die Unique 2.1 belegt zwei aufeinander folgende Kanäle auf
Ihrem Pult! Erster Kanal = Pumpe, folgender Kanal = Lüfter (Fan)
5.4.1.1 Einstellen der DMX-Startadresse
a) Drücken Sie die Mode-Taste [14] auf dem Bedienfeld, bis im Leuchtzifferndisplay [17]
drei Zahlen erscheinen (siehe Abb. 3).
b) Stellen Sie die gewünschte Startadresse durch Betätigen der Up- oder Down-Taste
[15] ein.
c) Speichern Sie die Startadresse durch einmaliges Drücken der Enter-Taste [16] ab. Die
Adresse bleibt nun auch gespeichert, wenn Sie das Gerät vom Netz trennen.
5.4.1.2 Einstellen des Pumpen- und Lüfter (Fan)-Wertes
Bei Betrieb über DMX müssen an der Unique 2.1 keine Voreinstellungen gemacht
werden. Sowohl Pumpe als auch Lüfter lassen sich über Programmierung bzw. FaderBewegung von 1 - 99% einstellen.
Hierbei regelt der erste Kanal die Pumpe, der folgende Kanal den Lüfter.
5.4.2 Betrieb über 0 - 10 Volt (+) DC
Verbinden Sie den Unique 2.1 mit einem analogen Pult oder mit der optional erhält-
lichen Kabelfernbedienung. Hierzu nutzen Sie die XLR-Buchse auf der Rückseite des
Gerätes [3].
Bitte beachten Sie: Bei analoger Ansteuerung läßt sich nur die Pumpe über das Pult
bzw. die Kabelfernbedienung regeln. Der Lüfter-Wert muß am Gerät voreingestellt
werden.
a) Stecken Sie das Verbindungskabel des Pultes/der Kabelfernbedienung in die entspre-
chende Buchse auf der Rückseite des Gerätes [3].
b) Stellen Sie den Pumpenwert am Gerät auf 99% und den Lüfterwert auf die gewünsch-
te Stärke ein (siehe Punkt 5.4.2.1)
c) Über den Drehknopf auf der Kabelfernbedienung bzw. über den Fader an Ihrem
analogen Pult können Sie den Pumpenwert regulieren.
d) Durch Betätigen des On/Off-Schalters der Kabelfernbedienung wird der Haze-
Vorgang gestartet, die grüne Active-LED [18] leuchtet.
Page 13
13
5. Arbeiten mit der Unique 2.1
dmxin
active
XXX = address · PXX = pump · FXX = fan
P. = pause
(min) · F. = fogtime (sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
1.0.1
dmxin
active
XXX = address · PXX = pump · FXX = fan
P. = pause
(min) · F. = fogtime (sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
2.6 3

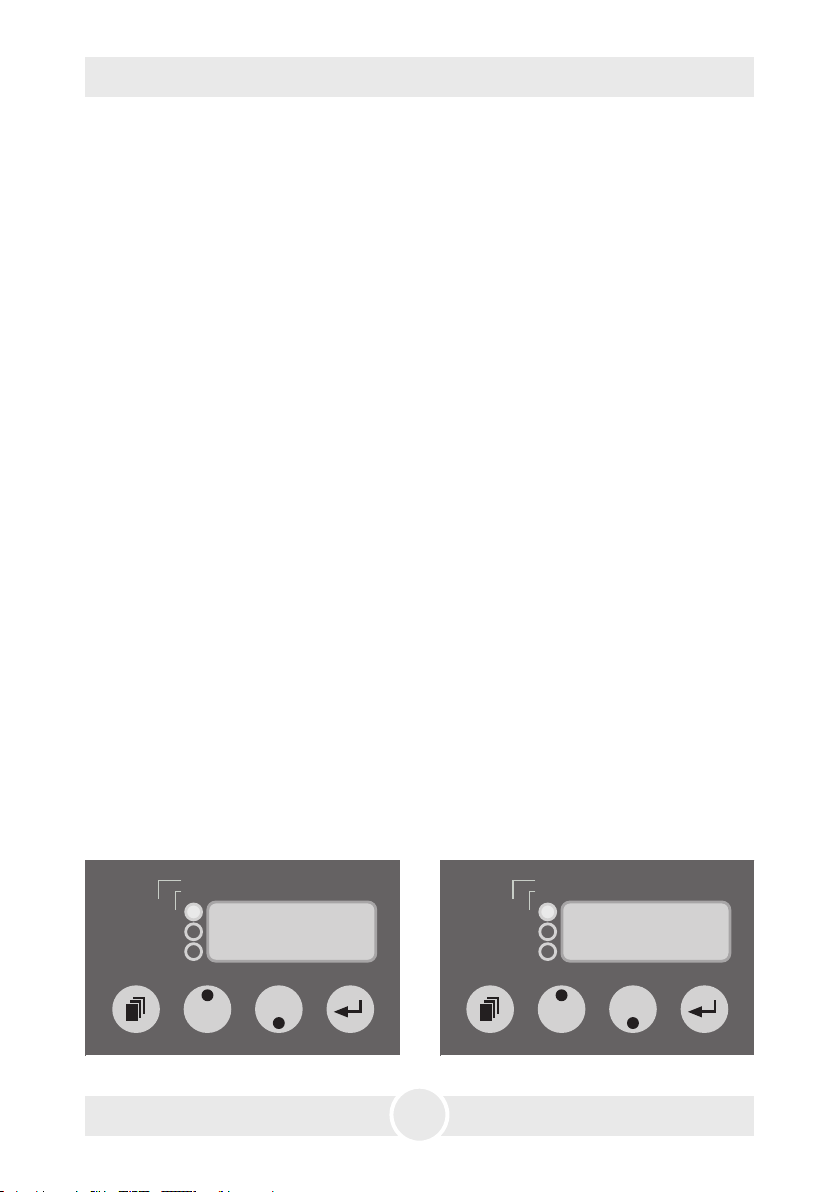

5.4.2.1 Einstellen des Pumpen- und Lüfter (Fan)-Wertes
a) Drücken Sie die Mode-Taste [14] auf dem Bedienfeld, bis auf dem Leuchtzifferndis-
play [17] ein P (Pumpe) und zwei Zahlen erscheinen (siehe Abb. 1). Stellen Sie den
Pumpenwert auf 99%.
b) Drücken Sie nochmals die Mode-Taste [14], bis auf dem Leuchtzifferndisplay [17] ein
F (Fan) und zwei Zahlen erscheinen (siehe Abb. 2).
c) Stellen Sie den gewünschten Wert (von 1 - 99) durch Betätigen der Up- oder Down-
Taste [15] ein.
d) Über den Drehknopf auf der Kabelfernbedienung bzw. über den Fader an Ihrem
analogen Pult können Sie den Pumpenwert regulieren.
5.4.3 Stand alone-Betrieb
Im sogenannten Stand alone-Betrieb werden die Werte für Pumpe und Lüfter direkt
am Gerät individuell eingestellt.
5.4.3.1 Einstellen des Pumpen- und Lüfter (Fan)-Wertes
a) Drücken Sie die Mode-Taste [14] auf dem Bedienfeld, bis auf dem Leuchtzifferndisplay
[17] ein P (Pumpe) und zwei Zahlen erscheinen (siehe Abb. 1).
b) Stellen Sie den gewünschten Wert (von 1 - 99) durch Betätigen der Up- oder Down-
Taste [15] ein.
c) Betätigen Sie nun erneut die Mode-Taste [14], bis auf dem Display [17] ein F (Fan)
und zwei Zahlen erscheinen (siehe Abb. 2).
d) Durch Betätigen der Up- oder Down-Taste [15] wird nun der Wert für den Lüfter
eingestellt.
e) Drücken Sie die Enter-Taste [16], um den Haze-Vorgang zu starten. Die grüne Active-
LED [18] leuchtet.
5.4.4 Betrieb mit dem Haze-Density Control System (HDCS)

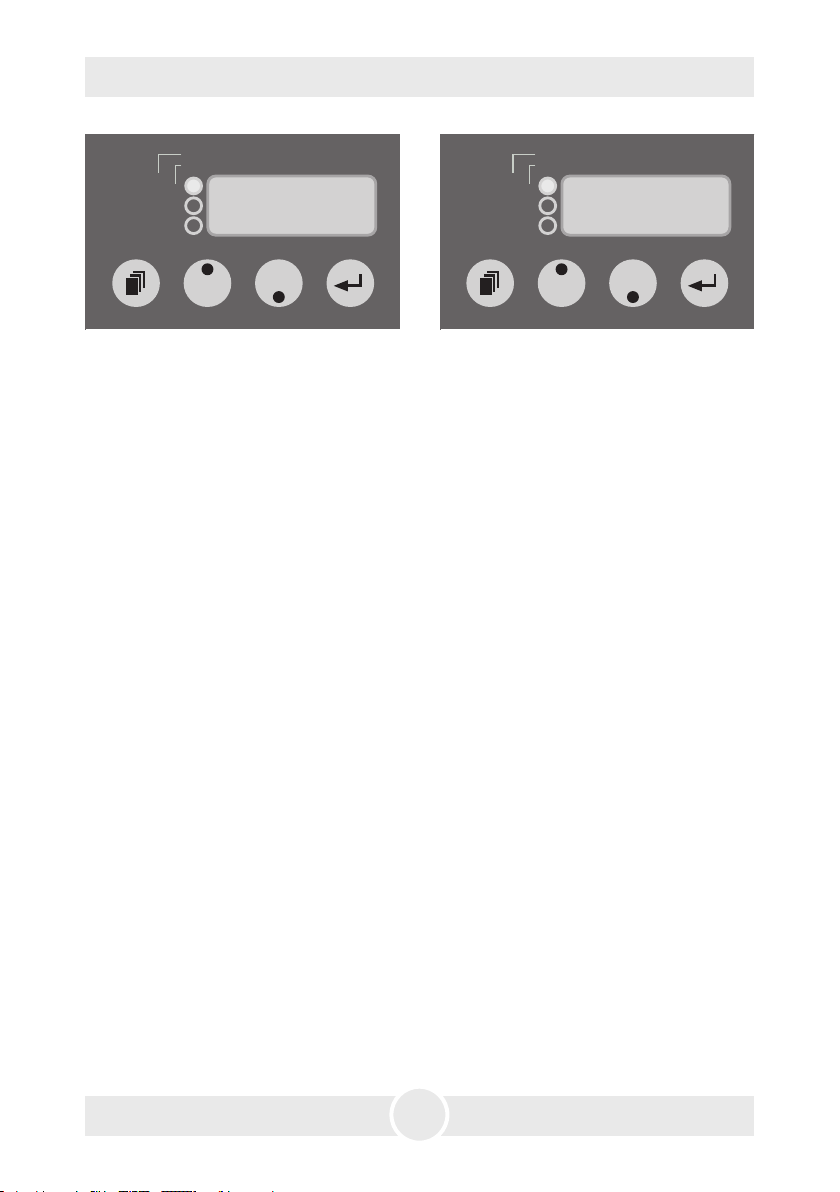

Abb. 6: Einstellen der Pausen-Zeit (Pre-Runtime) Abb. 7: Einstellen des Pumpen-Wertes
Page 14
14
5. Arbeiten mit der Unique 2.1
dmxin
active
XXX = address · PXX = pump · FXX = fan
P. = pause
(min) · F. = fogtime (sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
ESC
dmxin
active
XXX = address · PXX = pump · FXX = fan
P. = pause
(min) · F. = fogtime (sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
run
Abb. 8: Start des Profils Abb. 9: Verlassen des Profils
Mit dem HDCS kann ein individuelles Profil für eine Show programmiert werden.
Es können zwei Level (A und B) programmiert werden, in denen jeweils Pumpen- und
Lüfterwerte sowie die jeweilige Laufzeit eingestellt werden können (Level A = Menüpunkt 2, 3, 4 / Level B = Menüpunkt 5, 6, 7). Zusätzlich kann festgelegt werden, wann
das Gerät anfängt zu hazen (Menüpunkt 1).
Beispiel: Das Gerät soll nach 30 Minuten anfangen zu hazen (Menüpunkt 1). Dann
soll die Bühne innerhalb von 10 Minuten behazed werden. Hierzu stellt man einen
hohen Pumpen- und Lüfterwert ein sowie die Zeit 10 Minuten (Menüpunkt 2, 3 und
4). Nach 10 Minuten sollen Pumpe und Lüfter automatisch heruntergefahren werden
und die Bühne für eine weitere Stunde stetig behazed werden (Menüpunkt 5, 6 und
7). Siehe auch Schema unten.
Folgende Menüpunkte können eingestellt werden:
1. Pause (Pre-Runtime) 0 - 99 min
2. Pump (level A) 1 - 99 %
3. Fan (level A) 1 - 99 %
5. Pump (level B) 1 - 99 %
6. Fan (level B) 1 - 99 %
7. Run-Time (level B) 0 - 99 min
4. Run-Time (level A) 0 - 99 min
a) Drücken Sie die Mode-Taste [14] auf dem Bedienfeld, bis im Leuchtzifferndisplay [17]
„Pro“ erscheint (siehe Abb. 4).
b) Drücken Sie die Enter-Taste [16] einmal, um in das HDCS-Untermenü zu gelangen.
Die rote Timer/Profile-LED [20] leuchtet.
c) Nehmen Sie die gewünschten Einstellungen in den einzelnen Menüpunkten 1 bis 7
vor (siehe Tabelle), indem Sie mit der Mode-Taste durch die sieben Punkte switchen
und mit den Up/Down-Tasten die gewünschten Werte einstellen.
d) Drücken Sie die Mode-Taste [14], bis auf dem Display „run“ erscheint (Abb. 8). Durch
Betätigen der Enter-Taste [16] wird das Profil mit den eingegebenen Werten gestartet. Die Timer/Profile-LED [20] blinkt. Die grüne Active-LED [18] leuchtet, sobald die
Page 15
15
5. Arbeiten mit der Unique 2.1
Zeit
min.
Pumpe% Lüfter (Fan)%
1. 4. 7.
6.
5.
Pause Run-Time Level A Run-Time Level B
3.
2.
Level A
Level B
dmxin
active
XXX = address · PXX = pump · FXX = fan
P. = pause
(min) · F. = fogtime (sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
F.0.5
dmxin
active
XXX = address · PXX = pump · FXX = fan
P. = pause
(min) · F. = fogtime (sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
P15
dmxin
active
XXX = address · PXX = pump · FXX = fan
P. = pause
(min) · F. = fogtime (sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
F75
dmxin
active
XXX = address · PXX = pump · FXX = fan
P. = pause
(min) · F. = fogtime (sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
P.0.1
eingestellte Pause (Pre-Runtime) abgelaufen ist und Level A gestartet wird. Das Profil
kann auch mittels optionaler Funkfernbedienung gestartet werden.
e) Zum Verlassen des Menüs drücken Sie die Mode-Taste so lange, bis auf dem Display
„ESC“ erscheint (Abb. 9) und drücken dann die Enter-Taste [16]. Sie gelangen so
wieder ins Hauptmenü.
5.4.5 Arbeiten mit dem internen Timer
Abb. 10: Einstellen der Pausenzeit Abb. 11: Einstellen der Haze-Zeit
Abb. 13: Einstellen des PumpenwertesAbb. 12: Einstellen des Lüfterwertes
Page 16
16
5. Arbeiten mit der Unique 2.1
dmxin
active
XXX = address · PXX = pump · FXX = fan
P. = pause
(min) · F. = fogtime (sec)
1. = pause · 2./3./4. = level a · 5./6./7. = level b
timer
profile
ESC
Abb. 14: Verlassen des Timer-Menüs
Mit dem internen Timer können Nebel- und Pausenzeiten in Minuten (0.1 - 99) einprogrammiert sowie Pumpen- und Lüfterwert in Prozent (0 - 99) eingestellt werden.
Um ins Timer-Menü zu gelangen, halten Sie die Mode-Taste [14] länger als zwei
Sekunden gedrückt. Sobald das Gerät in den Timer-Modus gewechselt ist, leuchtet
die rote Timer/Profile-LED [20] auf. Wird der Timer aktiviert, blinkt die rote Timer/
Profile-LED.
Über die Up/Down-Tasten nehmen Sie die Einstellungen vor und lösen den Timer durch
Drücken der Enter-Taste aus. Dies ist nur möglich, wenn Sie im Menüpunkt Pausenzeit
(P.) oder Hazezeit (F.) sind. Befinden Sie sich noch im Menüpunkt Pumpe (P) oder Lüfter
(F), switchen sie durch Drücken der Mode-Taste zur Pausen- oder Hazezeit.
Der Timer startet nun mit dem Menü-Punkt, der auf dem Display angezeigt wird (P.xx
= Start mit der Pausenzeit, F.xx = Start mit der Nebelzeit).
Sie können das Timer-Menü verlassen, indem Sie entweder die Mode-Taste [14] länger
als zwei Sekunden gedrückt halten oder im Timer-Menü zum Punkt „ESC” wechseln und
dann die Enter-Taste [16] drücken.
5.4.5.1 Autostart
Wenn bei aktivem Timer der Netzstecker gezogen oder die Betriebsspannung unterbrochen wird, startet die Unique 2.1 bei der nächsten Inbetriebnahme automatisch im
Timer-Modus mit den bereits eingegebenen Werten.
5.5 Pin-Belegung
5pol XLR (DMX):
Pin 1 = Ground (Masse), Pin 2 = DMX –, Pin 3 = DMX +
3pol XLR (analog):
Pin 1 = Ground (Masse), Pin 2 = 0-10 V + DC in, Pin 3 = 12 V + DC out, max. 50 mA
Page 17
17
6. Tips, Pflege, Wartung
– Befreien Sie den Filter, der den Lüfter vor Staubablagerungen schützt, von Zeit zu
Zeit von Verunreinigungen.
– Nach etlichen Betriebsstunden werden sich einige Kondensattröpfchen in der
Nebelaustrittsöffnung [4] fangen. Das ist normal und stellt keine Betriebsstörung
dar. Achtung: Entfernen Sie die Kondensattröpfchen nur bei abgekühltem Gerät.
Verbrennungsgefahr!
– Vermeiden Sie es, die Unique 2.1 ohne Fluid laufen zu lassen. Die Pumpe läuft sonst
trocken.
– Überprüfen Sie von Zeit zu Zeit den Zustand des Sinterfilters, gegebenenfalls reinigen
oder ersetzen.
– BITTE BEACHTEN: Der Verdampfer unserer Geräte muß NICHT gereinigt werden!
AufdemMarktangeboteneReinigungsüssigkeiten,sogenannteCleaner,können
dem Verdampfer schaden! Die Garantie erlischt in diesem Falle.
7. Störung - Ursache
Störung: Pumpe läuft, aber es entsteht kein oder nur sehr wenig Haze.
Ursache: Pumpe saugt kein oder zu wenig Fluid an.
· Kanister leer?
· Stecktülle nicht in der Schnellkupplung arretiert?
· Sinterfilter im Kanister verstopft?
· Fluidschlauch abgeknickt oder defekt?
Störung: Gelbe LED am Gerät leuchtet nicht. (Nur bei Betrieb mit DMX)
Ursache: Verbindung vom Gerät zum DMX-Pult fehlerhaft.
· XLR-Stecker vollständig eingesteckt?
· Kabel defekt?
· DMX-Startadresse richtig eingestellt?
Störung: Während des Betriebes setzt die Unique 2.1 für längere Zeit aus.
Ursache: Überhitzungsschutz ist aktiviert.
· Lüftungsschlitze verschmutzt, zugesetzt?
· Lüfter verschmutzt, defekt?
Page 18
18
7. Störung – Ursache
E–1
E–8
E–4
Störung: Fehlermeldung E-4 im Display
Ursache: Das Gerät ist zu heiß, die Heizung wird
abgeschaltet und heruntergekühlt.
Behebung: Netzstecker ziehen und wieder einstecken.
Störung: Fehlermeldung E-8 im Display
Ursache: Das Heizelement ist verstopft.
Behebung: Bitte senden Sie das Gerät zum Service.
Störung: Fehlermeldung E-1 im Display
Behebung: Bitte senden Sie das Gerät zum Service.
8. Technische Daten
Funktionsprinzip: Dunsterzeuger ohne Kompressor
Leistung: 1500 Watt
Versorgungsspannung: 230 V/ 50 Hz, auch erhältlich für 120 V/ 60 Hz
und für 90 V/60 Hz
Aufheizzeit: ca. 60 Sekunden
Fassungsvermögen Fluidtank: 2 Liter
Integrierter Lüfter: >6000 l/min.
Haze-Ausstoß: in 99 Stufen einstellbar, 1%-Schritte
Haze-Dichte: regelbar
Haze-Zeit: Dauernebel
Ansteuerung: DMX 512
0 - 10 V analog
Timer
Stand alone-Betrieb
Funkfernbedienung (Option)
XLR-Remote (Option)
Temperaturregelung: Mikroprozessorgesteuert
Überhitzungsschutz: Heizelement mit Temperaturbegrenzer
Maße (L x B x H): 47 x 25 x 25 cm
Gewicht ohne Tank: 8,7 kg
Hergestellt für:
Look Solutions - Fog machines made in Germany
Page 19
19
9. Garantiebestimmungen
Für das von Ihnen erworbene Gerät Unique 2.1 leistet Look Solutions Garantie gemäß nachfolgenden Bedingungen:
1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 bis 6) Schäden
oder Mängel am Gerät, die nachweislich auf Werksfehlern beruhen, wenn sie uns unverzüglich
nach Feststellung und innerhalb 24 Monaten nach Lieferung an den End abnehmer gemeldet
werden.EineGarantiepichtwirdnichtausgelöstdurchgeringfügigeAbweichungenvonder
Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, durch
Schäden aus Einwirkung von Wasser sowie allgemein aus anormalen Umweltbedingungen oder
höherer Gewalt.
2. Die Garantieleistung erfolgt in der Weise, daß mangelhafte Teile nach unserer Wahl un -
entgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, für die unter
Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind an unsere ServiceStationen zu übergeben oder frei Haus einzusenden. Die Anschrift der Service-Stationen erfahren Sie bei Ihrem Fachhändler oder dieser sendet das Gerät für Sie ein. Dabei ist der Kaufbeleg
mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen
werden, die hierzu von uns nicht ermächtigt sind oder wenn unsere Geräte mit Ergänzungsoder Zubehörteilen versehen werden, die nicht auf unsere Geräte abgestimmt sind. Desweiteren erlischt der Garantieanspruch, wenn andere Fluide als das mitgelieferte bzw. bei Ihrem
Fachhändler erhältliche „UNIQUE-Fluid“ verwendet werden. Bei Versendung der Geräte an die
Service-Stationen ohne vorherige Entfernung oder Entleerung des Fluidbehälters erlischt die
Garantie ebenfalls, wie auch bei nachweislicher Mißachtung der Bedienungsanleitung bzw. bei
Fehlern durch unsachgemäße Behandlung/ Handhabung sowie bei Schäden aus Gewalteinwirkung.
4. Auf Bauteile oder Bauteilgruppen, die dem natürlichen Verschleiß oder der normalen Abnutzung
unterliegen, gewähren wir keine Leistungsansprüche.
5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine
neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
6. Sofern ein Schaden oder Mangel von uns nicht beseitigt werden kann, oder die Nach-
besserung von uns abgelehnt oder unzumutbar verzögert wird, wird innerhalb von
6 Monaten ab Kauf-/Lieferdatum auf Wunsch des Endabnehmers entweder
•kostenfreiErsatzgeliefertoder
•derMinderwertvergütetoder
•dasGerätgegenErstattungdesKaufpreises,jedochnichtüberdenmarktüblichen
Preis hinaus, zurückgenommen.
7. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes
entstandener Schäden, sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist
– ausgeschlossen.
Page 20
a Look Solutions product
20
Loading...
