Page 1

Bedienungsanleitung

ORKA & ORKA/CASE

a Look Solutions product

Page 2

Lieferumfang

–1 Orka oder Orka/Case –1 Kanisterdeckel mit Schnellkupplung,

Silikonschlauch und Sinterfilter

–1 Bedienungsanleitung

Bitte überprüfen Sie, ob die Ware vollständig geliefert wurde!

Page 3

Inhalt

1. Allgemeines 4

2. Sicherheitshinweise 5

3. Ansicht und Bezeichnung der Teile 6

4. Fluid 8

4.1 Allgemeines

4.2 Wechseln des Fluidkanisters

5. Arbeiten mit der Orka 8

5.1 Auswahl des Standortes

5.2 Inbetriebnahme allgemein

5.3 Ausschalten allgemein

5.4 Betriebsmöglichkeiten

5.4.1 Betrieb mit Lüfter

5.4.2 Betrieb über DMX 512

5.4.2.1 Einstellen der DMX-Startadresse

5.4.3 Betrieb über 0 - 10 Volt (+) DC

5.4.4 Stand alone-Betrieb

5.4.5 Betrieb mit Funkfernbedienung

5.5 Arbeiten mit dem internen Timer

5.5.1 Autostart

5.6 Pin-Belegung

6. Tips, Wartung, Pflege 16

7. Störung-Ursache 17

8. Technische Daten 18

9. Garantiebestimmungen 19

Page 4

1. Allgemeines

Die Orka ist eine extrem starke Nebelmaschine, die in kürzester Zeit enorme

Mengen Nebel erzeugt.

Durch die gewaltige Kraft und den weiten Nebelausstoß können auch sehr

große Hallen und Stadien-Bühnen schnell mit Nebel gefüllt werden.

Durch das robuste Gehäuse und die kompakte Bauweise ist die Maschine gut

für mobile Einsätze geeignet.

Die Nebelmenge ist über DMX, analog oder im Stand-alone-Modus stufenlos regelbar. Über Ansteuerung mit DMX 512 und im Stand-alone-Betrieb kann zusätzlich ein extern anschließbarer Lüfter stufenlos geregelt werden.

Page 5

2. Sicherheitshinweise

Eine Nebelmaschine ist kein Spielzeug!

• Aus der Nebelaustrittsöffnung tritt sehr heißer Dampf aus. Verbrennungs-

gefahr!

• Während des Betriebes können vereinzelt sehr heiße Fluid-Tröpfchen aus der

Nebelaustrittsöffnung austreten. Deshalb nie auf Personen nebeln und einen Sicherheitsabstand von 3 m zur Nebelaustrittsöffnung einhalten.

• Während des Betriebes niemals an der Nebelaustrittsöffnung hantieren. Ver-

brennungsgefahr!

• Der Standort muß eine nicht entflammbare, nicht brennbare und nicht wärme-

empfindliche Stellfläche in ausreichender Größe, mindestens aber in doppelter Grundfläche des Gerätes sein.

• Einen Mindestabstand von 60 cm zu entflammbaren, brennbaren und wär-

meempflindlichen Gegenständen einhalten.

• Das Gehäuse der Orka wird im Betrieb sehr warm. Keine Gegenstände auf das

Gehäuse legen.

• Glycole sind Alkohole und brennen mit einer leicht bläulichen, fast unsichtba-

ren Flamme. Deshalb niemals in starke Zündquellen wie offenes Feuer oder Pyro-Effekte nebeln.

• Ein an eine Stromquelle angeschlossenes Gerät nie öffnen und nie unbeauf-

sichtigt lassen.

• Die Sichtweite nicht unter 2 m sinken lassen. Sie tragen die Verantwortung für

Personen, die sich im vernebelten Raum bewegen.

• Nebelfluid nicht einnehmen. Von Kindern fernhalten. Bei Augenkontakt mit

viel Wasser ausspülen. Bei versehentlicher Einnahme Arzt aufsuchen.

•Verschüttetes Fluid oder verspritzte Fluid-Tröpfchen können Rutschgefahr aus-

lösen. Fluid aufnehmen und vorschriftsmäßig entsorgen.

• Nebel kann Rauchmelder auslösen.

Kunstnebel kann auf verschiedene Arten erzeugt werden. Die hier angewandte Methode, Nebel mit Verdampfer-Nebelmaschinen zu erzeugen, ist dabei die ungefährlichste.

Es ist uns kein Fall bekannt, in dem ein normal gesunder Mensch durch die Verwendung dieses künstlichen Nebels in irgendeiner Weise zu Schaden gekommen wäre. Voraussetzung ist die Anwendung professioneller Nebelgeräte mit korrekten Verdampfungstemperaturen und den darauf abgestimmten Nebelfluiden.

Dennoch empfehlen wir: Erkrankte Personen oder Personen mit Vorschäden

der Atemwege oder Neigung zu Allergien sollten den Kontakt mit Theaternebel meiden!

Page 6

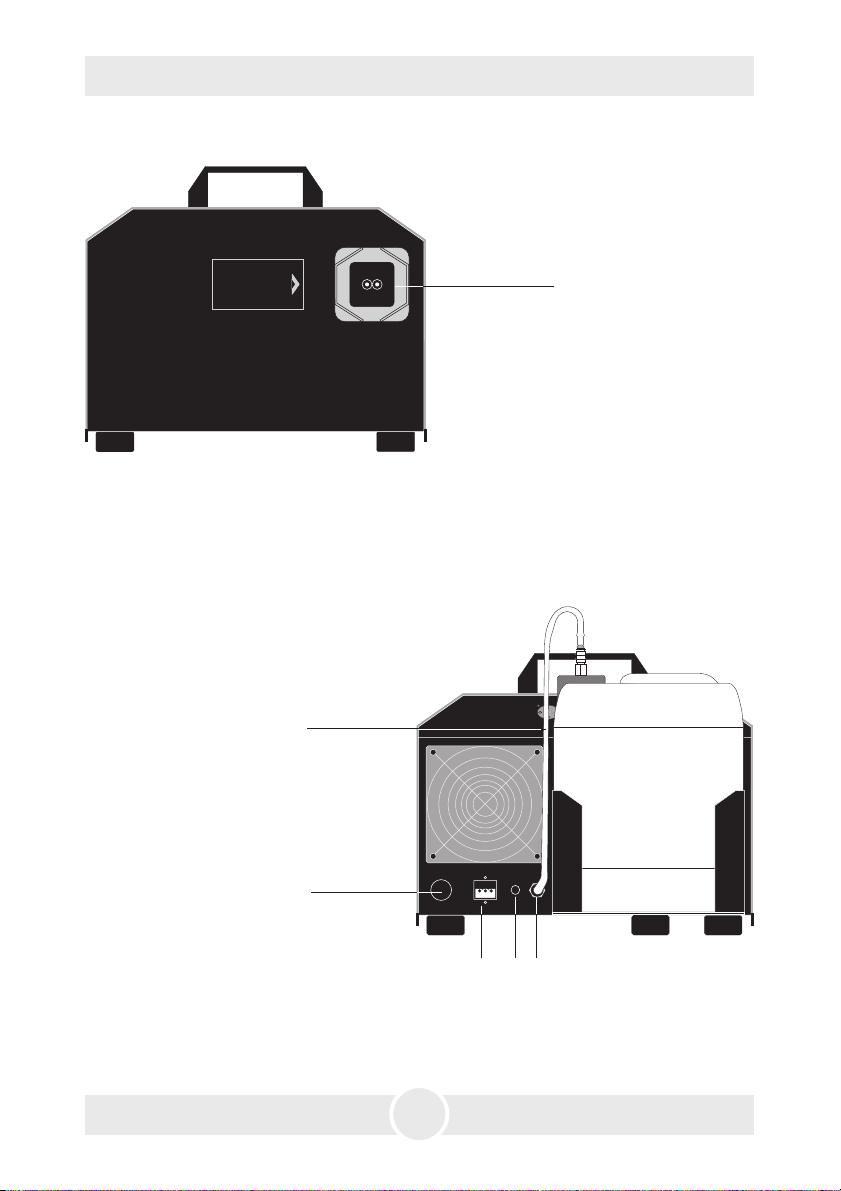

3. Ansicht / Bezeichnung der Teile

Frontansicht

Rückansicht

ORKA

Vapour and nozzle area extremely

HOT

Do not touch!

1: Nebelaustrittsöffnung

2: Fluidschlauch 3: Schlauchanschluß 4: Sicherung für externen Lüfter

5: Buchse für externen Lüfter 6: Netzkabel

Page 7

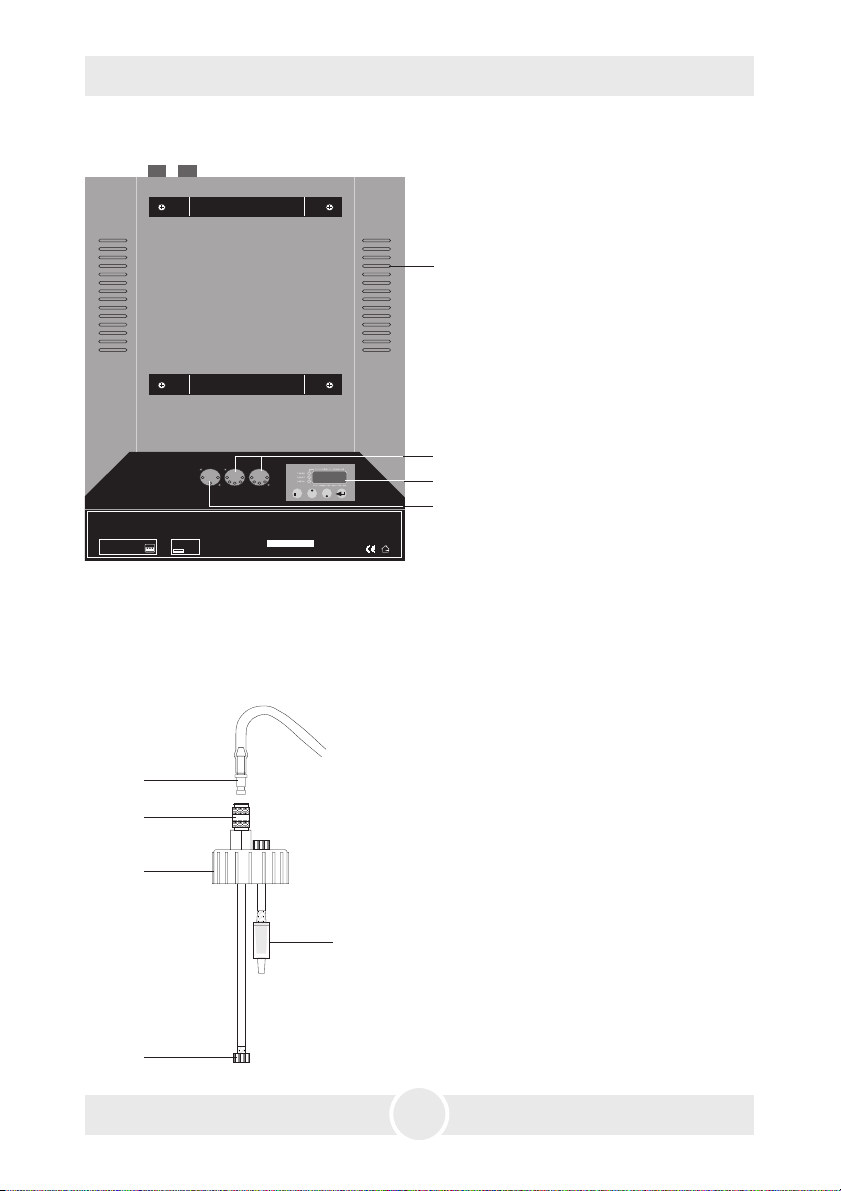

3. Ansicht / Bezeichnung der Teile

Draufsicht

This machine has been designed to be used with original Look fog-fluid. Use of other liquids will void the manufacturer's warranty and can be dangerous to your health.

Fan : max. 800W Pin 1: int. capacitor 25µF (brown) Pin 2: life via dimmer (black) Pin 3: neutral (blue)

Tankdeckel

Fuse: T5A Ext. Fan

analog in dmx

512

ORKA

Serial no.

Made by OTTEC Technology GmbH for

3 x 230V~/50Hz with Neutral Heater: 9000 W Fan: max. 800 W

Look

-Solutions made in Germany

DMX in/out

Bedienfeld zum Einstellen

Lüftungsschlitze

der DMX-Startadresse und zur Regelung des Outputs Buchse für analogen Betrieb

10:

Stecktülle

11:

Arretierhülse

12:

Tankdeckel

13:

Belüftungsventil

14:

Sinterfilter

15:

Page 8

4. Fluid

4.1 Allgemeines

Die Orka ist für die Verwendung mit Look-Nebelfluiden konzipiert.

Folgende Look-Nebelfluide sind erhältlich:

Quick-Fog dichtes, schnellauflösendes Nebelfluid

Regular-Fog dichtes, langanhaltendes Nebelfluid

Slow-Fog dichtes, extrem langanhaltendes Nebelfluid

Bei Verwendung von Fremdfluiden erlischt die Garantie auf Teile die direkt mit dem Fluid in Berührung kommen.

BITTE BEACHTEN: Der Verdampfer unserer Geräte muß NICHT gereinigt werden! Auf dem Markt angebotene Reinigungsflüssigkeiten, sogenannte Cleaner, können dem Verdampfer schaden! Die Garantie erlischt in diesem Falle.

4.2 Wechseln des Kanisters

– Lösen Sie die Stecktülle [8] aus der Schnellkupplung durch Zurückschieben der

Arretierhülse [9]. – Nehmen Sie den Kanister aus der Halterung. – Schrauben Sie den Tankdeckel [10] von dem leeren Kanister und setzen Sie ihn

auf den neuen Kanister. – Schrauben Sie den Deckel wieder fest zu. – Stellen Sie den vollen Kanister in das Kanisterfach zurück. – Stecken Sie die Stecktülle [8] wieder fest in die Schnellkupplung, bis Sie ein

Klicken hören und die Stecktülle fest arretiert ist.

5. Arbeiten mit der Orka

5.1 Auswahl des Standortes

Der Standort, an dem Sie die Orka betreiben, muß – trocken sein, – frei von staubiger oder verschmutzter Luft sein, – vibrations- und erschütterungsfrei sein, – eine nicht entflammbare Stellfläche sein, – gut mit frischer, nebelfreier Luft belüftet sein, – eine Umgebungstemperatur zwischen 5° C und 45° C haben, – eine relative Luftfeuchte von unter 80% haben.

Page 9

5. Arbeiten mit der Orka

Die Orka ist eine Nebelmaschine mit sehr starkem Ausstoß. Von einer geringen

Nebelmenge bis hin zum dichten, raumfüllenden Nebelstoß kann jeder gewünschte Effekt eingestellt werden. Die Maschine kann sowohl über DMX 512, als auch analog oder im Stand-alone-Modus problemlos angesteuert werden.

5.2 Inbetriebnahme allgemein

Warnung: Die Orka darf nicht über einen Dimmer oder ein Switchpack betrieben

werden! Das Gerät kann dadurch zerstört werden.

a. Schließen Sie die Orka an das Stromnetz an. Stellen Sie sicher, daß die richtige

Betriebsspannung (3 x 230 V/50 Hz, 3 Phasen mit Null-Leiter, 16 A) vorliegt. Im

Leuchtzifferndisplays des Bedienfeldes erscheint ein P und zwei Zahlen.

P25

b. Nach ca. 15 Minuten Aufheizzeit ist das Gerät betriebsbereit. Sobald die Arbeits-

temperatur erreicht ist, blinkt die grüne Ready-LED [22]. Wenn die End-

temperatur erreicht ist, leuchtet die LED permanent.

c. Stellen Sie die gewünschten Werte über das Bedienfeld ein und drücken Sie

dann die Enter-Taste [18], um den Nebelvorgang zu starten (siehe Kapitel 5.4).

5.3 Ausschalten allgemein

a. Drücken Sie die Mode-Taste [16] so oft, bis im Display „OFF” erscheint. Nach 15

Sekunden schaltet sich das Gerät automatisch aus. In der rechten unteren Ecke

des Displays erscheint ein roter Punkt.

Sie können das Gerät innerhalb der 15 Sekunden auch durch Betätigen der

Enter-Taste [18] ausschalten.

b. Beim Ausschalten des DMX-Pultes wird das Gerät nach 15 Sekunden automa-

tisch abgeschaltet.

Page 10

5. Arbeiten mit der Orka

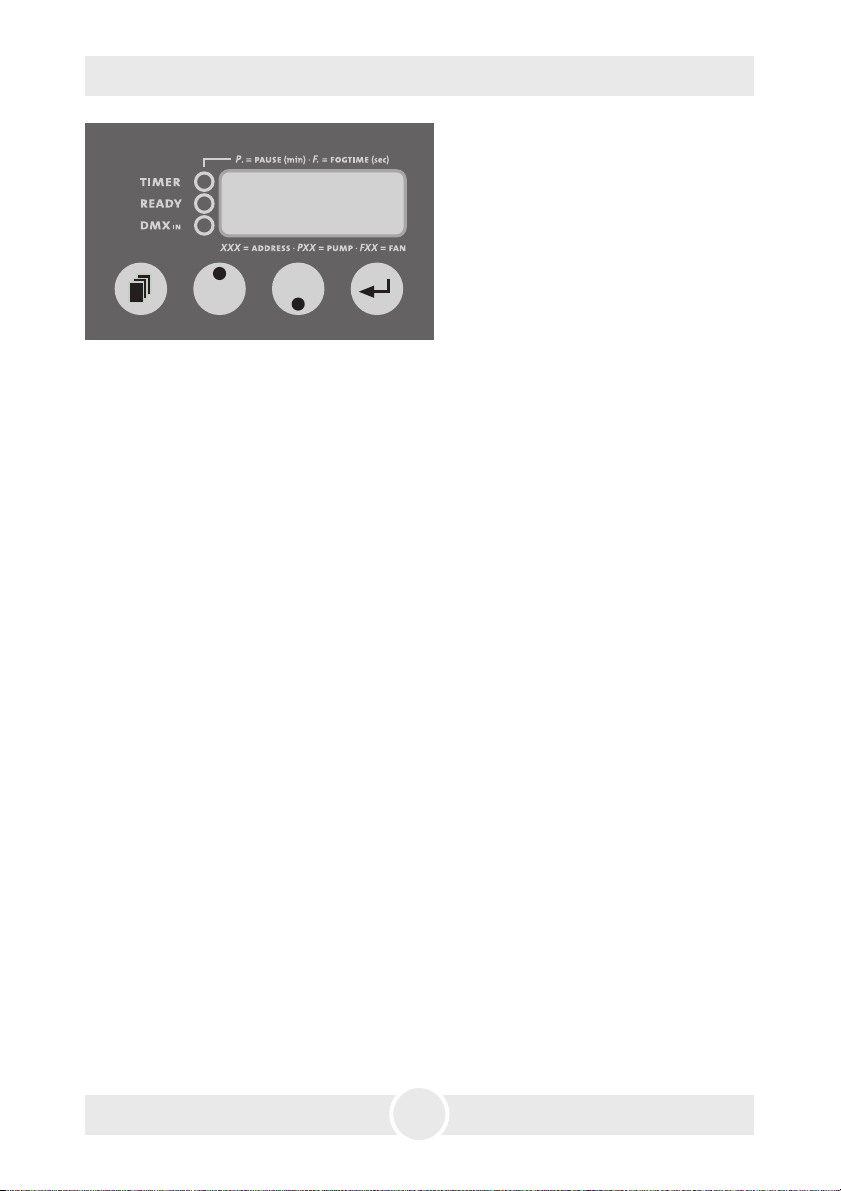

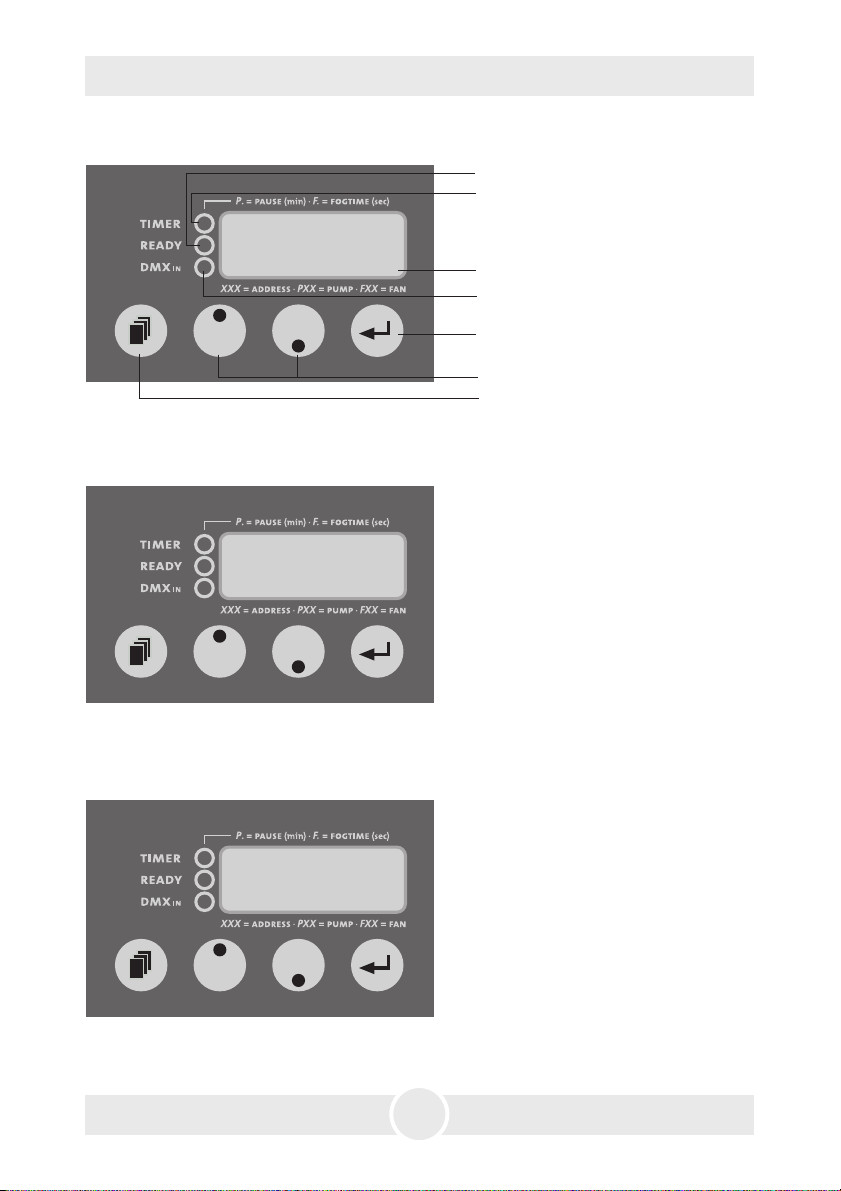

Bedienfeld im Standard-Menü

22: Ready-LED, grün 21: Timer-LED, rot

P15

Abb. 1: Display-Anzeige beim Einstellen des Pumpen-Wertes

275

Abb. 2: Display-Anzeige beim Einstellen der DMX-Startadresse

20: Leuchtzifferndisplay 19: DMX-LED, gelb

18: Enter-Taste

17: Up/Down-Tasten 16: Mode-Taste

F75

Abb. 3: Display-Anzeige beim Einstellen des Lüfterwertes

Page 11

5. Arbeiten mit der Orka

OFF

Abb. 4: Display-Anzeige beim Ausschalten des Gerätes

5.4 Betriebsmöglichkeiten

Bitte beachten Sie: Die Mode-Taste ist nicht zum „Scrollen” durch die Menü-

Punkte geeignet. Sie muß jeweils einzeln kurz gedrückt werden. Wird die ModeTaste länger als zwei Sekunden gedrückt gehalten, wechselt das Gerät in den Timer-Modus (siehe Punkt 5.5)

5.4.1 Betrieb mit Lüfter

An die Orka kann ein Ein-Phasen-Lüfter mit max. 800 Watt angeschlossen wer-

den. Sie benötigen hierfür einen speziellen Stecker (Hirschmann Stas 3), den Sie bei uns erhalten.

Sollen andere als Ein-Phasen-Lüfter an das Gerät angeschlossen werden wird ein Kondensator benötigt, der nachträglich in das Gerät eingebaut werden kann. Bitte erkundigen Sie sich bei Ihrem Fachhändler nach den Spezifikationen!

Verbinden Sie den Stecker des Lüfters mit der dafür vorgesehenen Buchse [5] auf der Rückseite des Gerätes.

Bei der Orka/Case ist der Lüfter bereits mit dem Gerät verbunden. Er läßt sich wie auf den folgenden Seiten beschrieben ansteuern.

Der Lüfter kann nun über die verschiedenen Betriebsarten (Punkt 5.4.2 bis 5.4.4) mit angesteuert werden. Der Lüfter wird separat angesteuert und kann somit auch als reine Windmaschine verwendet werden.

Page 12

5. Arbeiten mit der Orka

Sie haben die Möglichkeit, die Orka über die XLR-Buchsen [8 und 10] extern anzusteuern.

Grundsätzlich gilt: DMX hat Vorrang. Das heißt, sobald das Gerät über DMX 512 angesteuert wird, haben die mittels DMX eingestellten Werte Priorität.

5.4.2 Betrieb über DMX 512

Verbinden Sie die Orka mit einem DMX-Pult. Hierzu nutzen Sie die 5pol-XLRBuchsen [8] auf der Rückseite des Gerätes. Sobald das Gerät ein korrektes DMXSignal empfängt, leuchtet die gelbe DMX-LED [19].

Sowohl Pumpe als auch Lüfter lassen sich nun über Programmierung bzw. Fader-Bewegung von 1 - 99% einstellen.

Bitte beachten Sie: Bei Betrieb mit angeschlossenem Lüfter belegt die Orka zwei aufeinander folgende Kanäle auf Ihrem Pult! Kanal 1 = Pumpe, Kanal 2 = Lüfter (Fan).

5.4.2.1 Einstellen der DMX-Startadresse

a) Drücken Sie die Mode-Taste [16] auf dem Bedienfeld so oft, bis auf dem Dis-

play drei Zahlen erscheinen.

b) Geben Sie nun über die Up/Down-Tasten [17] die gewünschte DMX-Startadresse

ein.

c) Speichern Sie die Startadresse, indem Sie die Enter-Taste [18] drücken.

Stellen Sie nun den gewünschten Pumpen- bzw. Lüfterwert über das Pult ein.

Schalten Sie das Pult aus, wird die Orka automatisch abgeschaltet.

5.4.3 Betrieb über 0 - 10 Volt (+) DC

Verbinden Sie die Orka mit einem analogen Pult oder mit der optional erhältlichen Kabelfernbedienung. Hierzu nutzen Sie die 3pol-XLR-Buchse auf der Rückseite des Gerätes [10].

Der Wert für den Lüfter muß bei dieser Betriebsart direkt am Gerät voreingestellt werden.

a) Stecken Sie das Verbindungskabel des Pultes/der Kabelfernbedienung in die

entsprechende Buchse auf der Rückseite des Gerätes [10].

b) Über den Drehknopf auf der Kabelfernbedienung bzw. über den Fader an

Ihrem analogen Pult können Sie den Pumpenwert regulieren.

c) Durch Betätigen des On/Off-Schalters der Kabelfernbedienung wird der Nebel-

vorgang gestartet.

Page 13

5. Arbeiten mit der Orka

Zur Einstellung des Lüfterwertes drücken Sie a) die Mode-Taste [16], bis im Display ein F und zwei Zahlen erscheinen. b) Mit den Up/Down-Tasten [17] stellen Sie den gewünschten Lüfterwert ein.

Sobald der Nebelvorgang gestartet wird, läuft auch der Lüfter mit dem vor-

eingestellten Wert.

5.4.4 Stand alone-Betrieb

Sie können die Orka im sogenannten Stand alone-Betrieb verwenden. Hierbei

werden die Werte für die Pumpe und den Lüfter direkt am Gerät individuell eingestellt.

a) Drücken Sie die Mode-Taste [16] so oft, bis im Display [20] ein P und zwei

Zahlen erscheinen.

b) Stellen Sie nun mit den Up/Down-Tasten [17] den gewünschten Pumpenwert

ein und drücken danach kurz die Enter-Taste [18] um den Nebelvorgang zu starten. Das Gerät nebelt nun so lange mit dem voreingestellten Output, bis die EnterTaste erneut gedrückt wird. Der Pumpenwert kann auch während des Nebelvorgangs durch Drücken der Up/Down-Tasten [17] geändert werden.

Zur Einstellung des Lüfterwertes drücken Sie a) erneut die Mode-Taste [16], bis im Display ein F und zwei Zahlen erscheinen. b) Mit den Up/Down-Tasten [17] stellen Sie den gewünschten Lüfterwert ein.

Sobald die Enter-Taste [18] kurz gedrückt wird, starten Lüfter und Nebelvor-

gang mit den voreingestellten Werten.

5.4.5 Betrieb mit Funkfernbedienung

Die Funkfernbedienung für die Orka ist optional erhältlich und wird mit 3pol-XLR-Stecker ausgeliefert.

Über die 3pol-XLR-Buchse [10] für analogen Betrieb auf der Rückseite des Gerätes wird der Empfänger mit dem Gerät verbunden.

Über das Bedienfeld am Gerät stellen Sie den gewünschten Nebeloutput ein (siehe Punkt 4.4.4). Das Gerät nebelt nun mit dem eingestellten Output so lange, wie Sie den obersten Knopf des Handsenders betätigen (siehe auch Bedienungsanleitung „Funkfernbedienung“).

Page 14

5. Arbeiten mit der Orka

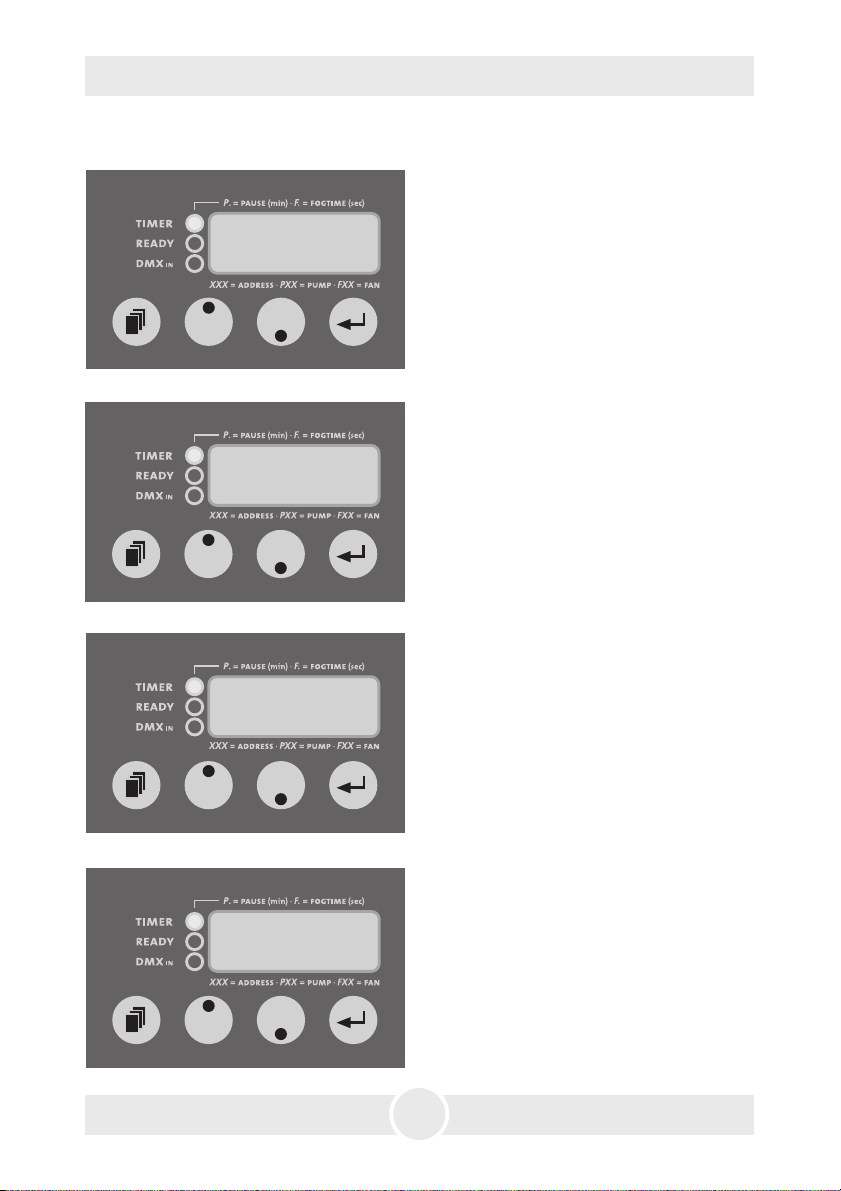

Bedienfeld im Timer-Menü (die rote Timer-LED [21] leuchtet permanent)

Einstellung des Pumpenwertes in 1%-Schritten (1-99%)

P15

Einstellung der Pausenzeit in Minuten (0.1-99)

P01

Einstellung der Nebelzeit (Fogtime) in Sekunden (1-99)

F12

ESC

Escape zum Wechseln ins Standard-Menü mit Enter-Taste

Page 15

5. Arbeiten mit der Orka

5.5 Arbeiten mit dem internen Timer

Mit dem internen Timer können Nebel- und Pausenzeiten einprogrammiert

sowie der Pumpenwert eingestellt werden.

Der Wert des Lüfters muß im Standard-Menü eingestellt werden und läßt sich

über den Timer nicht verändern.

Um ins Timer-Menü zu gelangen, halten Sie die Mode-Taste [16] länger als zwei Sekunden gedrückt. Sobald das Gerät in den Timer-Modus gewechselt ist, leuchtet die rote Timer-LED [21] auf. Wird der Timer aktiviert, blinkt die rote TimerLED.

Um die einzelnen Einstellungen vorzunehmen gehen Sie vor wie im StandardMenü, d. h. um in den jeweils einzustellenden Wert zu gelangen drücken sie die Mode-Taste so oft, bis Sie im gewünschten Menü-Punkt angelangt sind.

Über die Up/Down-Tasten nehmen Sie die Einstellungen vor und lösen den Timer durch Drücken der Enter-Taste aus.

Der Timer startet nun mit dem Menü-Punkt, der auf dem Display angezeigt wird (P.xx = Start mit der Pausenzeit, F.xx = Start mit der Nebelzeit).

Sie können das Timer-Menü verlassen, indem Sie entweder die Mode-Taste [16] länger als zwei Sekunden gedrückt halten oder im Timer-Menü zum Punkt „ESC” wechseln und dann die Enter-Taste [18] drücken.

5.5.1 Autostart

Wenn bei aktivem Timer der Netzstecker gezogen oder die Betriebsspannung unterbrochen wird, startet die Orka bei der nächsten Inbetriebnahme automatisch im Timer-Modus mit den bereits eingegebenen Werten.

5.6 Pin-Belegung

5pol XLR (DMX):

Pin 1 = Ground (Masse), Pin 2 = DMX –, Pin 3 = DMX +, Pin 4 u. 5 = nc 3pol XLR (analog): Pin 1 = Ground (Masse), Pin 2 = 0-10 V + DC in, Pin 3 = 12 V + DC out, max. 50 mA

Page 16

6. Tips, Wartung, Pflege

– Stellen Sie sicher, daß die Lüftungsschlitze [7] nicht mit Staubablagerungen

zugesetzt sind. Gegebenenfalls müssen die Lüftungsschlitze gereinigt werden.

–Vermeiden Sie eine Überhitzung des Gerätes durch die Einhaltung der Betriebs-

Umgebungstemperatur. Lassen Sie z. B. keine Scheinwerfer direkt auf das Gerät strahlen.

–Vermeiden Sie es, die Orka ohne Fluid laufen zu lassen. Die Pumpe läuft sonst

trocken.

– Wischen Sie ausgetretenes Fluid sofort auf. Feuchtigkeit – auch Fluid – zerstört

die Elektronik.

– Überprüfen Sie von Zeit zu Zeit den Zustand des Sinterfilters, gegebenenfalls

reinigen oder ersetzen.

– Bei häufiger Verwendung des gleichen Fluidkanisters sollten Sie diesen vor

jedem Befüllen mit frischem Fluid gründlich ausspülen. Dadurch vermeiden Sie Verunreinigungen und vorzeitiges Verflocken des Fluides.

– Bei einer Festinstallation der Orka ist darauf zu achten, daß eine nebelfreie

Luftzufuhr permanent gewährleistet ist. Kühlluft mit zu hoher Nebel-konzentration kann in der Maschine kondensieren und zu Feuchtigkeitsschäden führen. Der Tankhalter kann für eine Festinstallation abgeschraubt werden. (Achtung: Der Höhenunterschied zwischen externem Kanister und Maschine darf maximal 1,5 Meter betragen, da die Pumpe das Fluid sonst nicht mehr ansaugen kann!)

– Reinigen Sie die Oberfläche des Gerätes wenn nötig mit einem geeigneten,

lösungsmittelfreien Reinigungsmittel (z. B. PURE Equipment Cleaner).

– BITTE BEACHTEN: Der Verdampfer unserer Geräte muß NICHT gereinigt wer-

den! Auf dem Markt angebotene Reinigungsflüssigkeiten, sogenannte Cleaner, können dem Verdampfer schaden! Die Garantie erlischt in diesem Falle.

Page 17

7. Trouble-Shooting

Die Nebelmaschine nebelt nicht

• Externe Ansteuerungen überprüfen

• Stromquelle überprüfen

• Fluidmenge überprüfen

•Verbindung am Fluidtank auf Dichtigkeit überprüfen

• Fluidschlauch auf Dichtigkeit überprüfen

• Sinterfilter auf Verunreinigungen untersuchen

Die Nebelmaschine nebelt unkontrolliert

• Externe Ansteuerungen überprüfen

• Untersuchen auf Feuchtigkeit (Feuchtigkeit im Gerät kann den Nebelvorgang

auslösen).

Die Nebelmaschine schaltet plötzlich ab

• Der Temperaturwächter hat wegen Überhitzung abgeschaltet. Äußere Wärme-

quelle(n) entfernen und für ausreichend Luftzufuhr sorgen. Das Gerät schaltet sich dann nach ca. 15 - 30 min. wieder ein.

Lautes Brummgeräusch beim Nebeln

• Die Pumpe läuft trocken. Dies sollte unbedingt vermieden werden!

• Fluid nachfüllen

• Schlauchkupplung überprüfen und nochmals einrasten lassen.

Fehlermeldung E-4 im Display

• Das Gerät ist zu heiß, die Heizung wird abgeschaltet

und heruntergekühlt. Behebung: Netzstecker ziehen und wieder einstecken.

Fehlermeldung E-1/E-2/E-3 im Display

• Bitte senden Sie das Gerät zum Service.

E–4

E–1

Page 18

8. Technische Daten

Nebelgerät

Funktionsprinzip:Verdampfer-Nebelmaschine Leistung: 9000 Watt Versorgungsspannung:3 x 230 V/ 50 Hz mit Null-Leiter, 16 A Aufheizzeit: ca. 15 min. Fluidverbrauch: bei max. Ausstoß 500 ml/min Fassungsvermögen Fluidbehälter:5 Liter Nebelausstoß: in 99 Stufen einstellbar, 1%-Schritte Ausstoßweite: max. 30 m Nebelzeit: bei 100% Ausstoß ca. 2,5 min

bei < 50% Ausstoß Dauernebel

Lüfteranschluß: max. 800 Watt, integrierter Kondensator Luftmenge: in 99 Stufen regelbar Ansteuermöglichkeiten: DMX 512

0 - 10 V analog Timer Stand alone-Betrieb Funkfernbedienung (Option)

Temperaturregelung: Mikroprozessorgesteuert Überhitzungsschutz: Heizblock mit Thermostat

Pumpe mit Temperaturschalter

Maße (L x B x H): 55 x 37 x 28 cm Gewicht ohne Kanister: 30 kg

Lüfter

Funktionsprinzip: Radialgebläse Leistung: 700 Watt Spannung: 230 V/ 50 Hz Luftfördermenge: 2600 m3/h Stromaufnahme: 3,05 A Kondensator (integriert): 25 µ / 400 VDB Maße (L x B x H): 32,7 x 34,1 x 39,6 cm Gewicht: 12,1 kg

ORKA/CASE

Maße incl. Case (L x B x H): 80 x 60 x 87 cm

Gewicht mit Case: ca. 60 kg

Hergestellt für:

Look Solutions - Fog machines made in Germany

Page 19

9. Garantiebestimmungen

Für die von Ihnen erworbene Nebelmaschine Orka & Orka/Case leistet Look Garantie

gemäß nachfolgenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 bis 6) Schä-

den oder Mängel am Gerät, die nachweislich auf Werksfehlern beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb 24 Monaten nach Lieferung an den Endabnehmer gemeldet werden. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, durch Schäden aus Einwirkung von Wasser sowie allgemein aus anormalen Umweltbedingungen oder höherer Gewalt.

2. Die Garantieleistung erfolgt in der Weise, daß mangelhafte Teile nach unserer Wahl un-

entgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind an unsere Service-Stationen zu übergeben oder frei Haus einzusenden. Die Anschrift der Service-Stationen erfahren Sie bei Ihrem Fachhändler oder dieser sendet das Gerät für Sie ein. Dabei ist der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorge-

nommen werden, die hierzu von uns nicht ermächtigt sind oder wenn unsere Geräte mit Ergänzungs- oder Zubehörteilen versehen werden, die nicht auf unsere Geräte abgestimmt sind. Desweiteren erlischt der Garantieanspruch, wenn andere als original LookNebelfluide verwendet wurden. Bei Versendung der Geräte an die Service-Stationen ohne vorherige Entfernung oder Entleerung des Fluidbehälters erlischt die Garantie ebenfalls, wie auch bei nachweislicher Mißachtung der Bedienungsanleitung bzw. bei Fehlern durch unsachgemäße Behandlung/ Handhabung sowie bei Schäden aus Gewalteinwirkung.

4. Auf Bauteile oder Bauteilgruppen die dem natürlichen Verschleiß oder der normalen

Abnutzung unterliegen, gewähren wir keine Leistungsansprüche.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen

sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

6. Sofern ein Schaden oder Mangel von uns nicht beseitigt werden kann, oder die Nach-

besserung von uns abgelehnt oder unzumutbar verzögert wird, wird innerhalb von 6 Monaten ab Kauf-/Lieferdatum auf Wunsch des Endabnehmers entweder

• kostenfrei Ersatz geliefert oder

• der Minderwert vergütet oder

• das Gerät gegen Erstattung des Kaufpreises, jedoch nicht über den marktüblichen Preis hinaus, zurückgenommen.

7. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des

Gerätes entstandener Schäden, sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.

Page 20

a Look Solutions product
