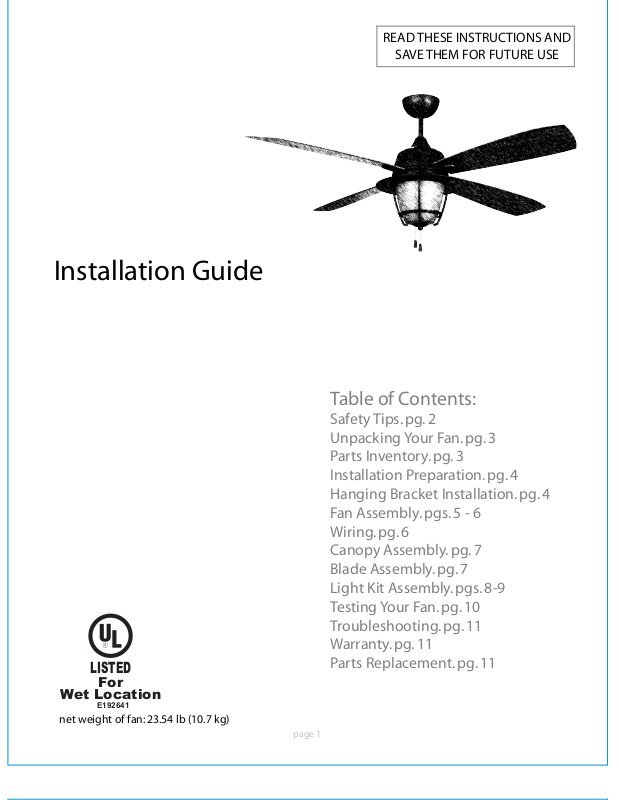

Longshore Tides LNTS3813 Installation & Assembly

Installation Guide

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

LISTED

For

Wet Location

E192641

net weight of fan: 23.54 lb (10.7 kg)

Table of Contents:

Safety Tips. pg. 2
Unpacking Your Fan. pg. 3
Parts Inventory. pg. 3
Installation Preparation. pg. 4
Hanging Bracket Installation. pg. 4
Fan Assembly. pgs. 5 - 6
Wiring. pg. 6
Canopy Assembly. pg. 7
Blade Assembly. pg. 7
Light Kit Assembly. pgs. 8-9
Testing Your Fan. pg. 10
Troubleshooting. pg. 11
Warranty. pg. 11
Parts Replacement. pg. 11

page 1

SAFETY TIPS.

WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you
begin the fan installation or before servicing the fan or installing accessories.

1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE

CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp edges.

2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code, and ANSI/NFPA

3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at least seven (7) feet

4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at least 35 pounds (16

WARNING: To reduce the risk of fire, electrical shock or personal injury, mount to the outlet box marked "Acceptable for Fan
Support of 15.9 kg (35 lb) or less," and use the mounting screws provided with the outlet box. Most outlet boxes commonly used
for the support of lighting fixtures are not acceptable for fan support and may need to be replaced. Consult a qualified electrician
if in doubt.

WARNING: To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with this fan are designed to
accept only one12 gauge house wire and two lead wires from the fan. If your house wire is larger than 12 gauge or there is more
than one house wire to connect to the corresponding fan lead wires, consult an electrician for the proper size wire connectors to
use.

WARNING: If using this fan in a WET location, this fan must be connected to a supply circuit that is protected by a Ground Fault
Circuit Interrupter (GFCI) to reduce the risk of personal injury, electrical shock or death.

5. Electrical diagrams are for reference only. Light kits that are not packed with the fan must be UL listed and marked suitable

6. After installation is complete, check that all connections are absolutely secure.

7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up into the outlet

INSTRUCTIONS.

70-1999. If you are unfamiliar with electrical wiring or if the house/building wires are different colors than those referred
to in the instructions, please use a qualified electrician.

(2.13 meters) of clearance between the floor and the fan blade tips. The fan should be mounted so that the tips of the
blades are at least thirty (30) inches (76 centimeters) from walls or other upright structures.

kilograms). The box must be supported directly by the building structure. Use only UL listed outlet boxes marked "FOR
FAN SUPPORT."

for use with the model fan you are installing. Switches must be UL general use switches. Refer to the instructions
packaged with the light kits and switches for proper assembly.

box. The wires should be spread apart with the grounded conductor and the equipment-grounding conductor on
opposite sides of the outlet box.

WARNING: To reduce the risk of fire or electrical shock, do not use this fan with any solid state speed control device or control fan
speed with a full range dimmer switch. [Using a full range dimmer switch to control fan speed will cause a loud humming noise
from fan.] (Note: This fan is suitable for use with remote control approved for WET locations.)

8. Do not operate the reverse switch until fan has come to a complete stop.

9. Do not insert anything between the fan blades while they are rotating.
WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after installation. Do not insert

objects into the path of the blades.
WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or cleaning the fan.

10. Do not use water or detergents when cleaning the fan or fan blades. A dry dust cloth or lightly dampened cloth will be

WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER than those
provided with this fan will void the warranty.

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the
following measures:

NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible conditions
and situations that may occur. It must be understood that common sense and caution are necessary factors in the installation and
operation of this fan.

suitable for most cleaning.

* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
* Consult the dealer or an experienced radio/TV technician for help.

page 2

1. Unpacking Your Fan.

Carefully open the packaging. Remove items
from Styrofoam inserts. Remove motor housing
and place on carpet or Styrofoam to avoid
damage to finish. Do not discard fan carton or
Styrofoam inserts should this fan need to be
returned for repairs.
Check against parts inventory that all parts have
been included.

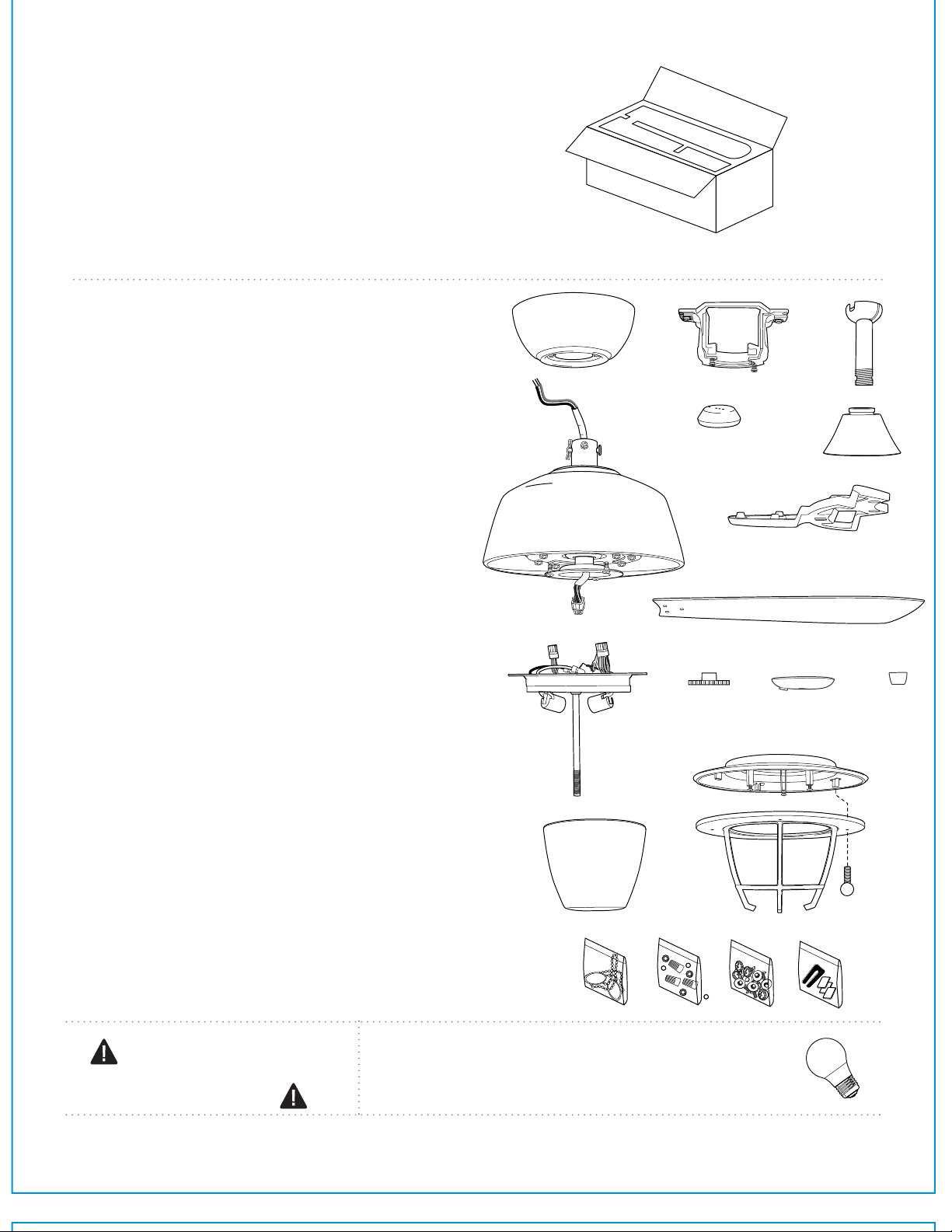

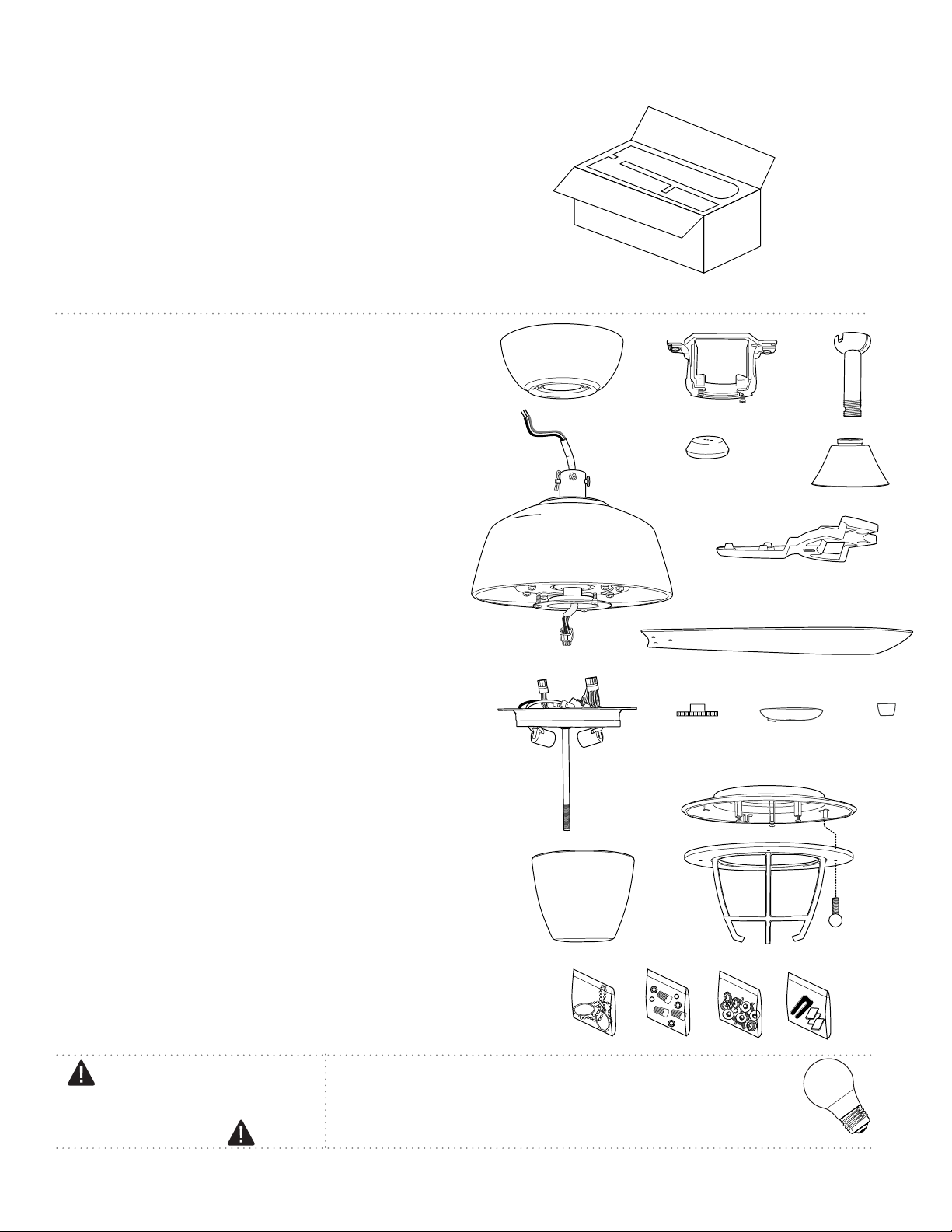

2.Parts Inventory.

a. canopy. 1 piece

b. hanging bracket. 1 piece

c. downrod and hanging ball. 1 piece

d. motor housing. 1 piece

e. weatherproof hanging ball cover. 1 piece

f. yoke cover. 1 piece

g. blade arm. 4 pieces

h. blade. 4 pieces

i. light kit fitter. 1 piece

j. threaded washer (pre-attached to light kit

fitter). 1 piece

k. finial plate (pre-attached to light kit fitter).

1 piece

a

d

i

b

e

g

h

j

k

n

c

f

l

l. finial (pre-attached to light kit fitter). 1 piece

m. glass shade. 1 piece

n. switch housing plate. 1 piece

o. wire housing (pre-attached to switch housing

plate). 1 piece

p. decorative nut (pre-attached to switch

housing plate). 4 pieces

q. hardware packs

IMPORTANT REMINDER: You must

use the parts provided with this fan for
proper installation and safety.

m

o

p

q

bulbs required:

2 x 9 watt medium base LED bulbs,

(included)

page 3

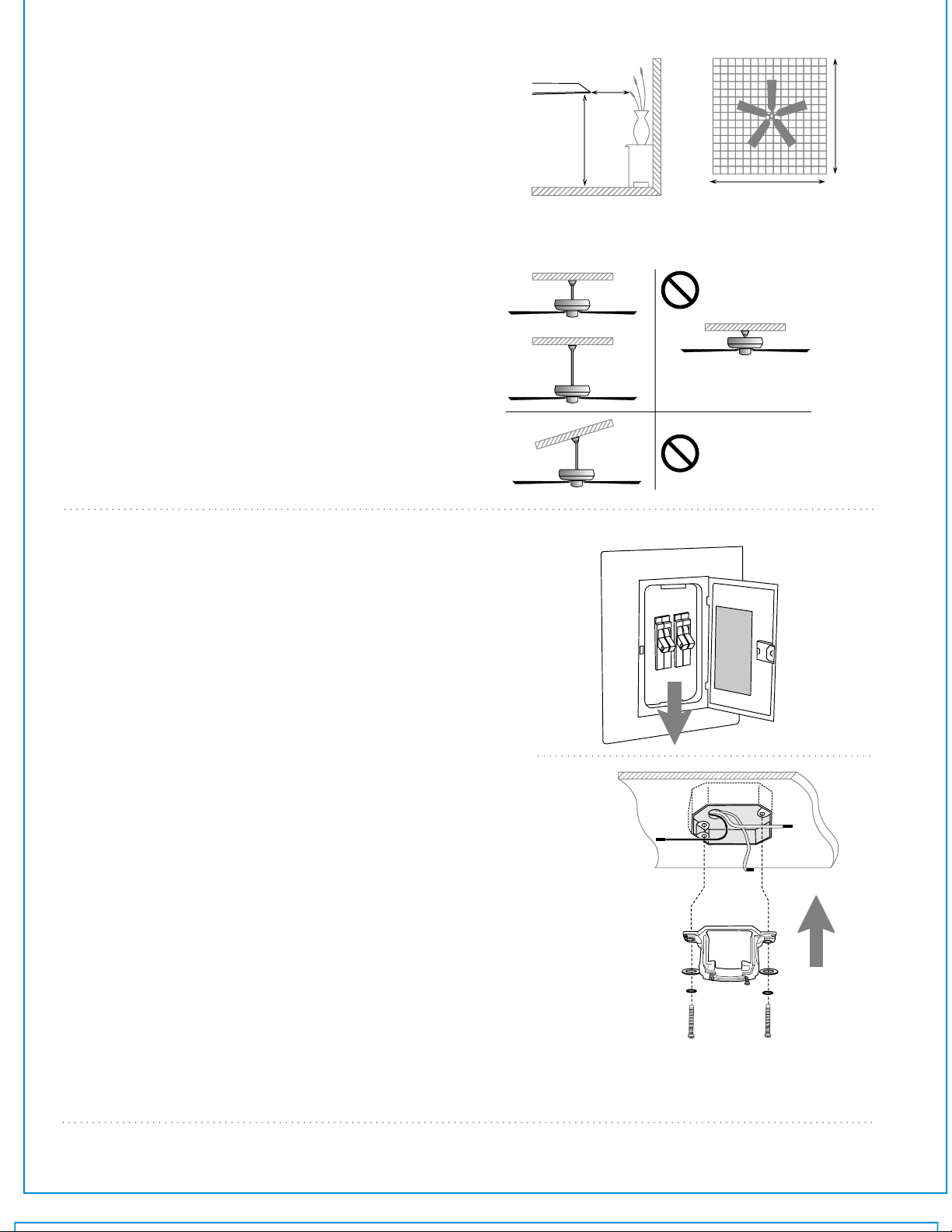

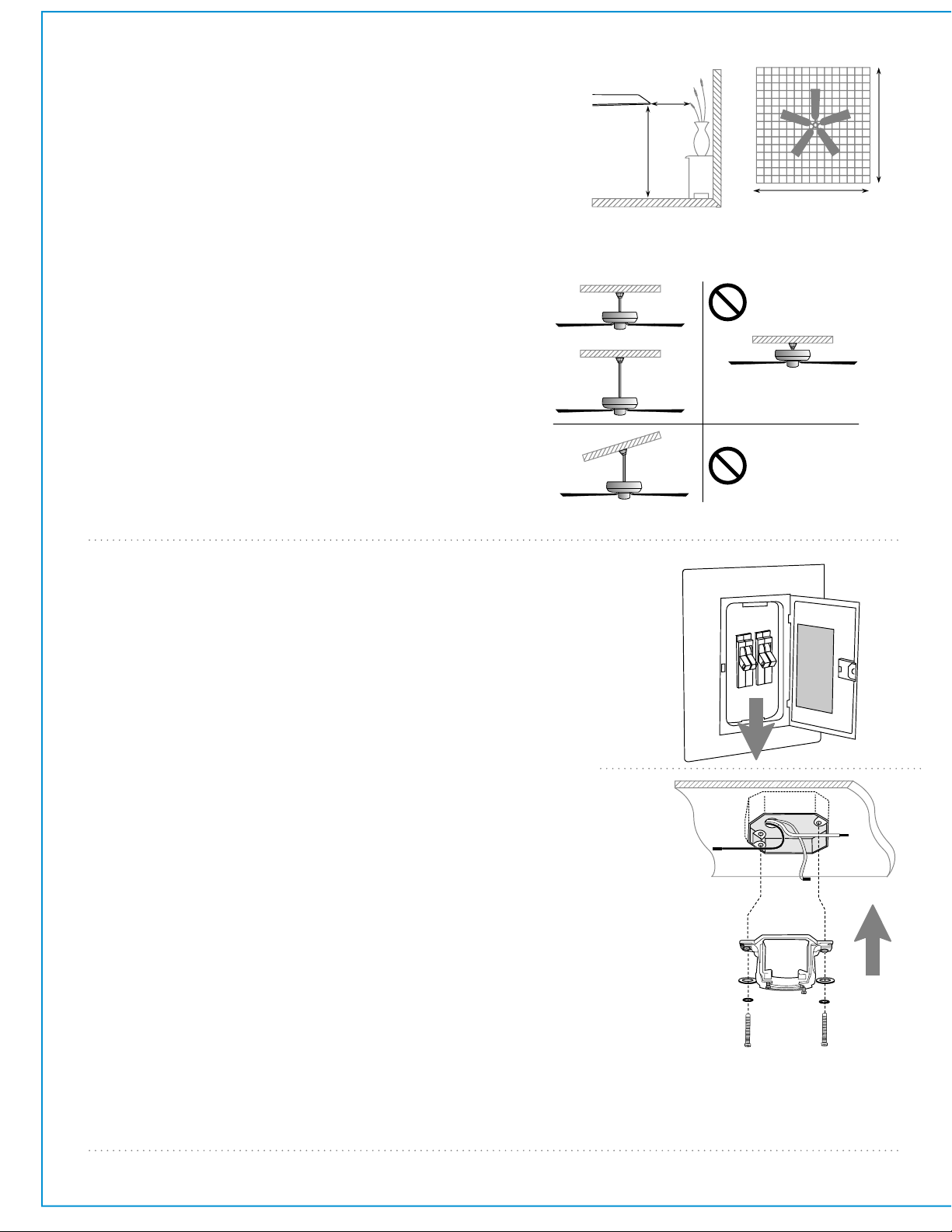

3. Installation Preparation.

blade edge

To prevent personal injury and damage, ensure
that the hanging location allows the blades a
clearance of 7 feet (2.13m) from the floor and
30in. (76cm) from any wall or obstruction.
This fan is suitable for room sizes up to
400 square feet (37.2 square meters).

This fan can be mounted with a downrod
on a regular (no-slope) or vaulted ceiling. The
hanging length can be extended by purchasing
a longer downrod (0.5in./1.27cm diameter).
Other installation, such as flushmount, is not
available for this fan.

Installation requires these tools:

Phillips screwdriver, flathead screwdriver,
adjustable pliers or wrench, stepladder, wire
cutters, and rated electrical tape.

4. Hanging Bracket Installation.

30

inches

7 feet

(76cm)

(2.13m)

downrod

installation

12ft. - 20ft.

(3.66m - 6.1m)

flushmount

installation

Vaulted ceiling
angle is not to
exceed 25 degrees.

12ft. - 20ft.

(3.66m - 6.1m)

Turn off circuit breakers to current fixture from breaker
panel and be sure operating light switch is turned to the
OFF position.

WARNING: Failure to disconnect power supply prior to
installation may result in serious injury.

Remove existing fixture.

WARNING: When using an existing outlet box, be sure the
outlet box is securely attached to the building structure
and can support the full weight of the fan. Ensure the
outlet box is clearly marked "Suitable for Fan Support." If
not, it must be replaced with an approved outlet box.
Failure to do so can result in serious injury.

CAUTION: Be sure outlet box is grounded properly and
that a ground wire (GREEN or bare) is present.

Install hanging bracket to outlet box using original
screws, spring washers and flat washers provided with
new or original outlet box.* If installing on a vaulted
ceiling, face opening of hanging bracket towards high
point of ceiling. Arrange electrical wiring around the
back of the hanging bracket and away from the bracket
opening.

ON

OFF

hanging bracket

flat washers

spring washers

outlet box screws

ON

OFF

*Note: It is very important that y

dware when installing the hanging brack

har
suppor

t the fan.

ou use the proper

et as this will

page 4

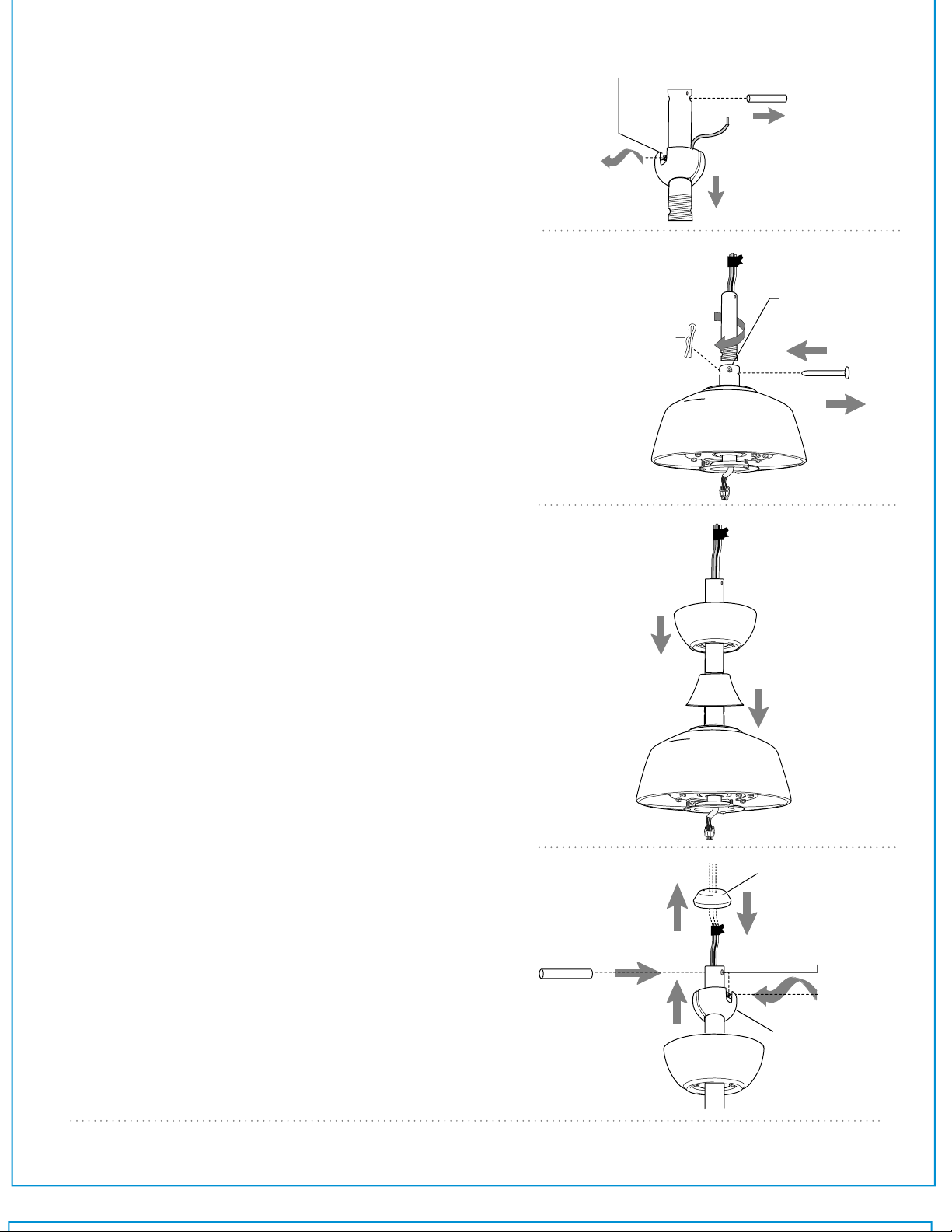

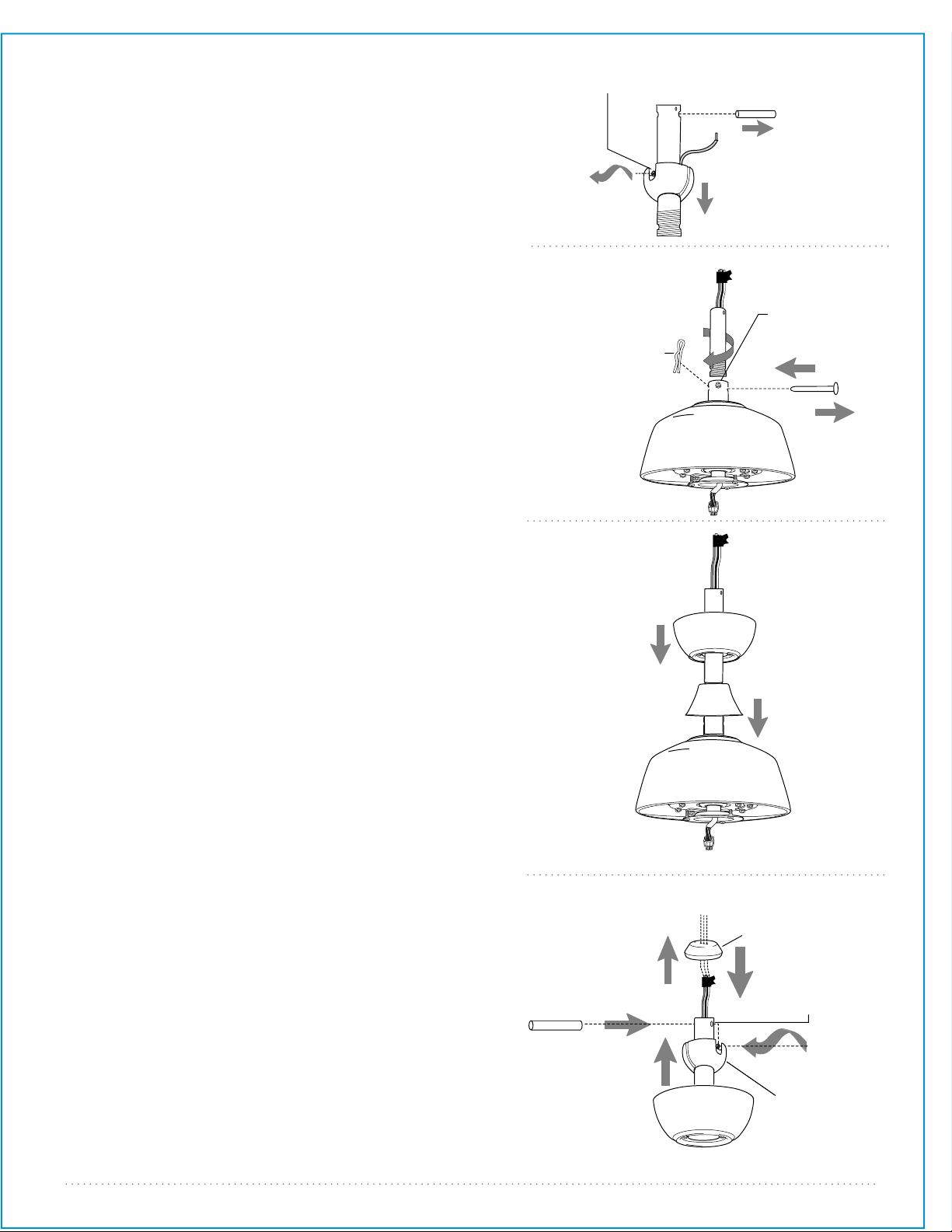

5. Fan Assembly.

Remove hanging ball from downrod provided by loosening
set screw on hanging ball. Lower hanging ball and remove
stop pin and then slide hanging ball off of the downrod.

[Refer to diagram 1.]

set screw

stop pin

hanging ball

Loosen yoke set screws and nuts at top of motor housing.
Remove pin and clip from motor housing yoke. [Refer to

diagram 2.]

Tip: To prepare for threading electrical wires through
downrod, apply a small piece of electrical tape to the ends
of the electrical wires--this will keep the wires together
when threading them through the downrod. [Refer to

diagram 2.]

Determine the length of downrod you wish to use. Thread
safety cable and electrical wires through threaded end of
downrod and pull extra wire slack from the upper end of the
downrod. [Refer to diagram 2.]

Thread downrod into the motor housing yoke until holes for
pin and clip in downrod align with holes in yoke--make sure
wires do not get twisted. Re-insert pin and clip that were
previously removed. Tighten yoke set screws and nuts
securely. [Refer to diagram 2.]

Slide yoke cover and canopy over downrod. [Refer to

diagram 3.]

Thread wires through hanging ball; then slide hanging ball
over downrod--the top of the downrod should be noted as
having a set screw hole; use this hole when setting the set
screw. Insert stop pin into top of downrod and raise hanging
ball. Be sure stop pin aligns with slots on the inside of the
hanging ball. Tighten set screw securely. [Refer to diagram 4.]

diagram 1

housing

diagram 2

electrical wiring

downrod

clip

motor

canopy

yoke set
screw
and nut

pin

downrod

yoke cover

Remove electrical tape from electrical wiring and thread
each of the wires through a different hole in the
weatherproof hanging ball cover. Pull weatherproof
hanging ball cover down securely over hanging ball (on
downrod). [Refer to diagram 4.]

WARNING: Failure to tighten set screw on hanging ball
completely could result in the fan becoming loose and
possibly falling.

["Fan Assembly" continued on next page.]

NOTE: The important safety precautions and instructions
appearing in the manual are not meant to cover all
possible conditions and situations that may occur. It must
be understood that common sense and caution are
necessary factors in the installation and operation of this
fan.

page 5

diagram 3

electrical wiring

stop pin

diagram 4

motor
housing

weatherproof

hanging

ball cover

set screw hole

set screw

hanging ball

canopy

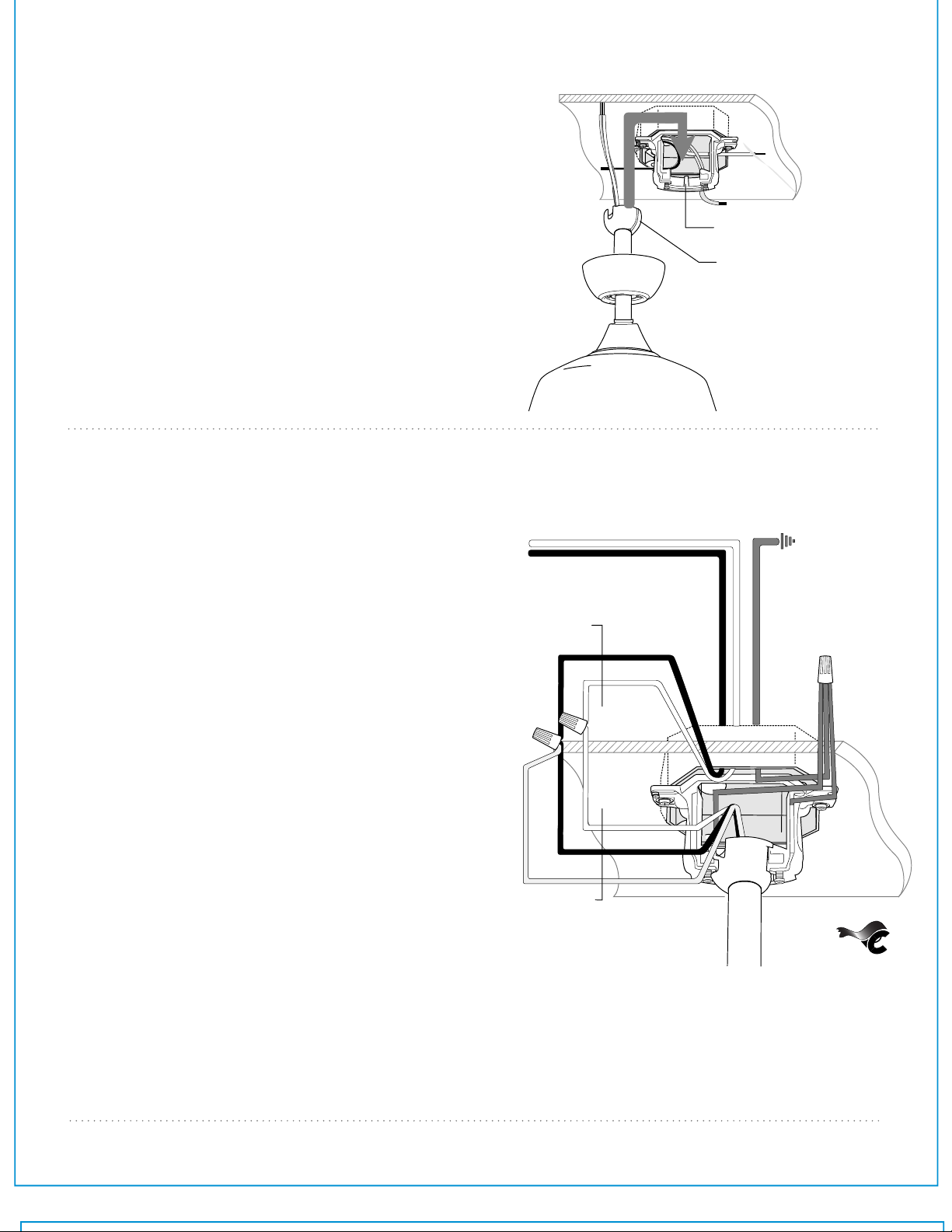

5. Fan Assembly. (cont.)

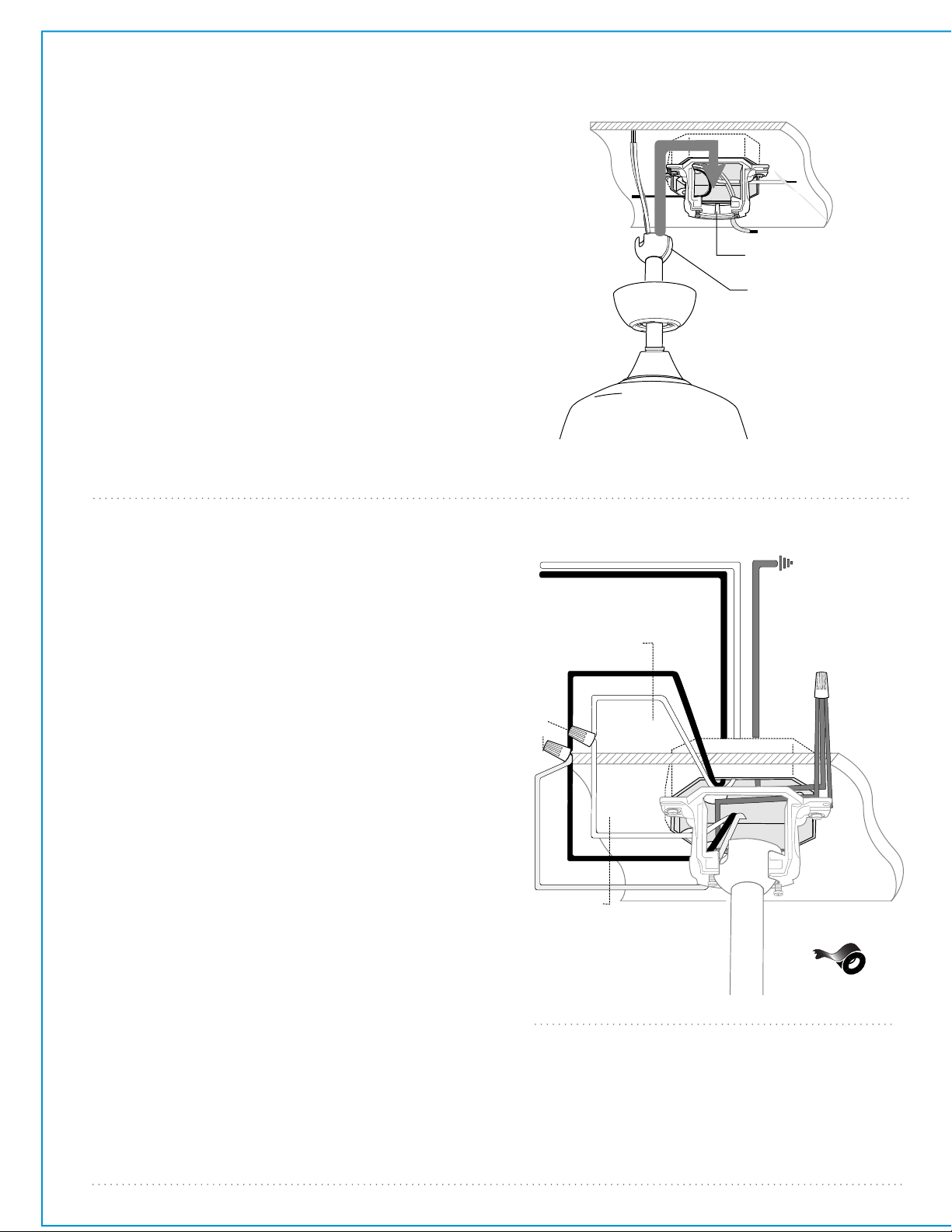

With the hanging bracket secured to the outlet box
and able to support the fan, you are now ready to
hang your fan. Grab the fan firmly with two hands.
Slide downrod through opening in hanging bracket
and let hanging ball rest on the hanging bracket.
Turn the hanging ball slot until it lines up with the
hanging bracket tab.

hanging bracket tab

WARNING: Failure to align slot in hanging ball with
tab in hanging bracket may result in serious injury
or death.

Tip: Seek the help of another person to hold the
stepladder in place and to lift the fan up to you
once you are set on the ladder.

6. Wiring.

WARNING: Turn off circuit breakers to current fixture from
breaker panel and be sure switch is turned to the OFF
position.

CAUTION: Be sure outlet box is properly grounded and that a
ground wire (GREEN or Bare) is present.

Make sure all electrical connections comply with Local Codes
or Ordinances and the National Electrical Code. If you are
unfamiliar with electrical wiring or if the house/building wires
are different colors than those referred to in the instructions
below, please use a qualified electrician.

Note: Excess lead wire length from the fan can be cut to the
desired length and then stripped.

white supply wire

black supply wire

from ceiling

black

white

hanging ball slot

motor housing

ground
(green or bare)

ground

(green

or bare)

DANGER: If using this fan in a WET location, this fan must
be connected to a supply circuit that is protected by a
Ground Fault Circuit Interrupter (GFCI) to reduce the risk of
personal injury, electrical shock or death.

When fan is secured in place on the hanging bracket,
electrical wiring can be made as follows:
Connect BLACK and BLUE wires from fan to BLACK wire
from ceiling with wire connector provided.
Connect WHITE wire from fan to WHITE wire from ceiling
with wire connector provided.
Connect all GROUND (GREEN) wires together from fan to
BARE/GREEN wire from ceiling with wire connector
provided.

If you intend to control the fan light with a separate light
switch connect BLUE wire from fan to the BLACK (or RED)
supply from the independent switch.

* Wrap each wire connector separately with elec
as an ex

tra safety measure.

trical tape

page 6

white

black

blue

from fan

(wiring for fan)

This fan is remote control adaptable (remote
control sold separately). Note: Only remote
controls approved for WET locations can be
used with this fan.

*

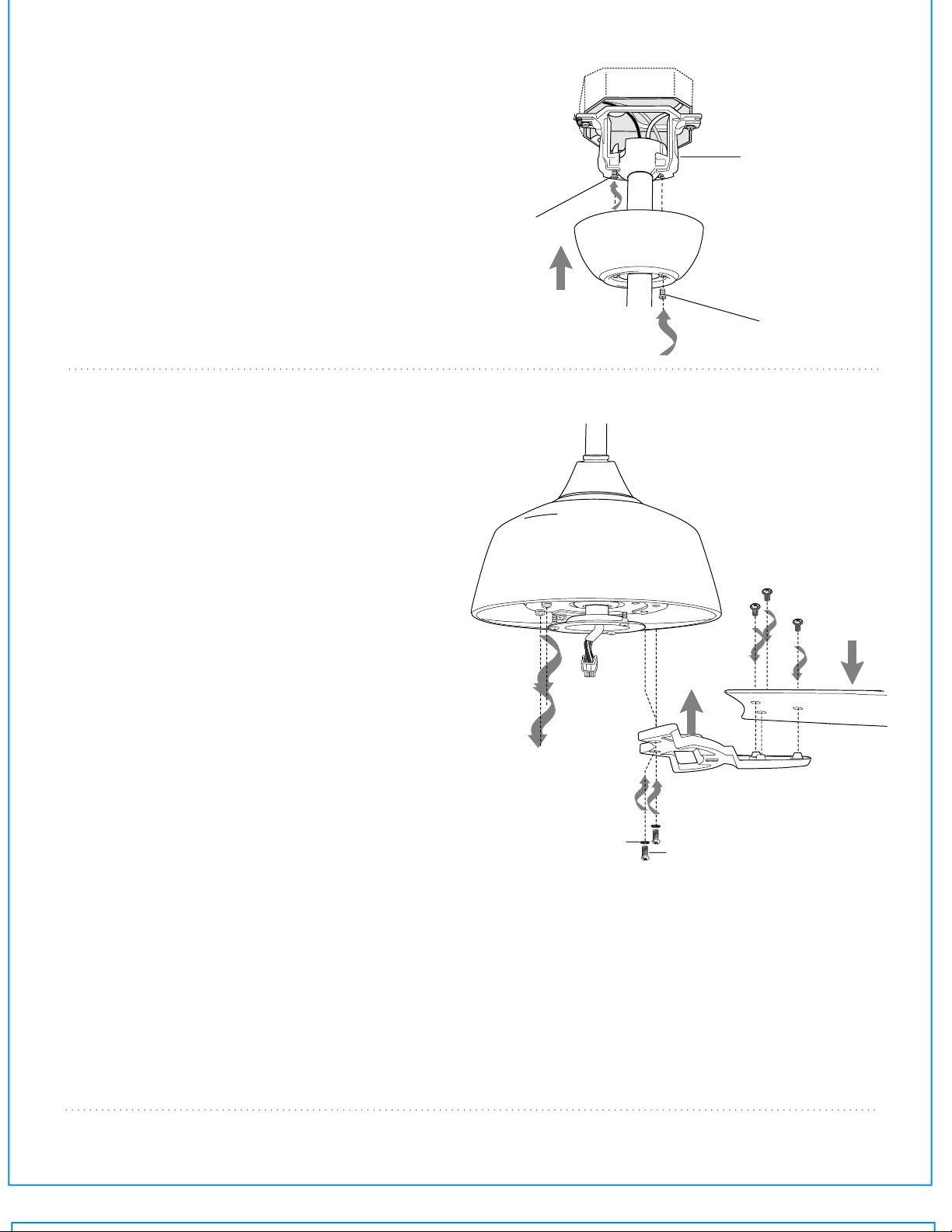

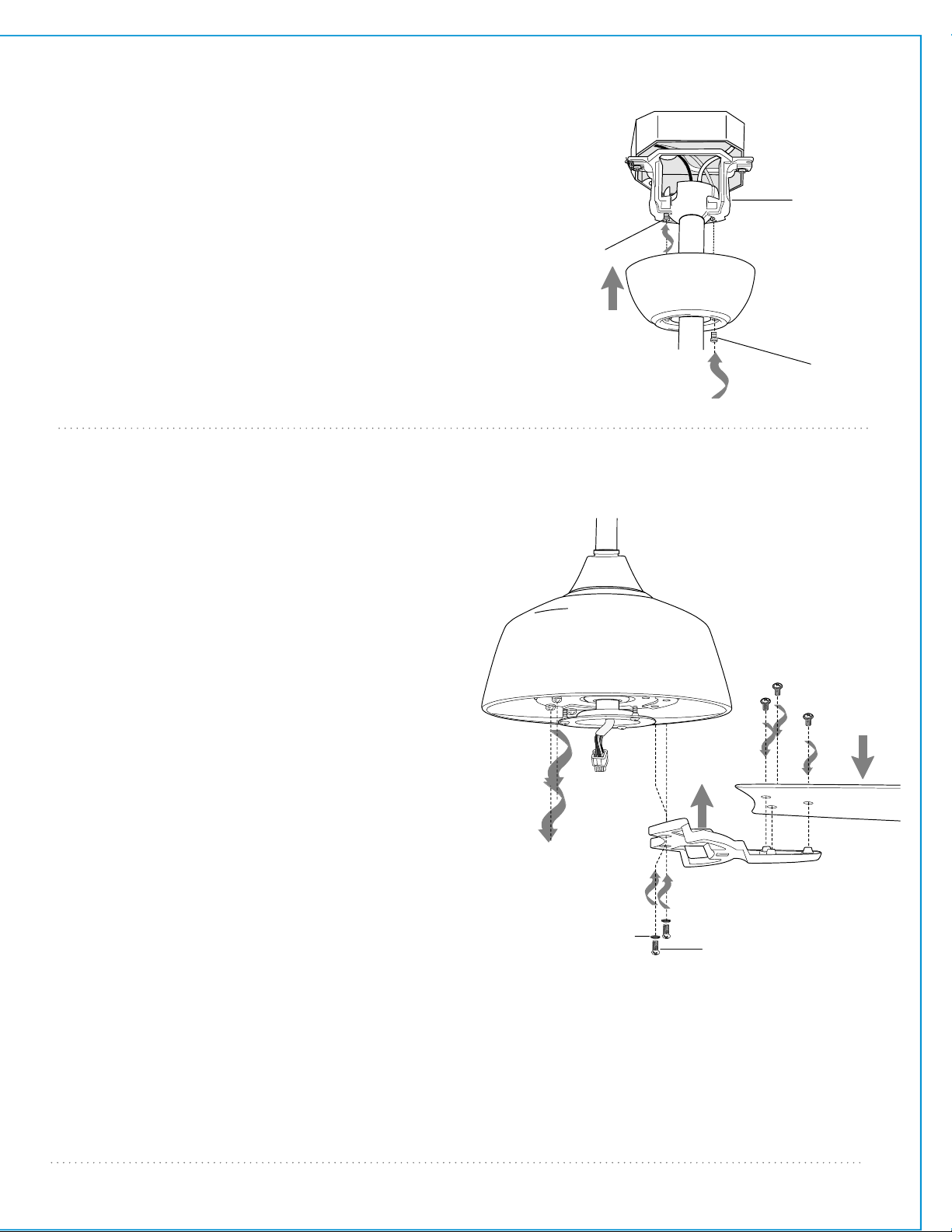

7. Canopy Assembly.

Locate 2 screws on underside of hanging
bracket and remove screw closest to the open
end of of the hanging bracket. Partially loosen
the other screw. Lift canopy to hanging
bracket. Place rounded part of slotted hole in
canopy over loosened screw in hanging
bracket and push up. Twist canopy to lock.
Re-insert screw that was removed, and then
tighten both screws securely.

8. Blade Assembly.

WARNING: To reduce the risk of serious
bodily injury, DO NOT use power tools to

assemble the blades. If overtightened,
blades may crack and break.

hanging bracket

screw

canopy

screw

motor housing

Time Saver: Washers for blade screws can
be set on each blade screw prior to
installing blades.

Locate 12 blade attachment screws and
washers in hardware pack. Hold blade arm
up to blade and align holes. Insert 3 blade
attachment screws (along with washers)
with fingers first and then tighten screws
securely with a Phillips screwdriver. Repeat
for the remaining blades.

Remove blade arm screws and lock washers
from underside of motor. If plastic motor
locks are installed with blade arm screws,
discard plastic motor locks (save blade arm

screws and lock washers to secure blade
arms). Align blade arm holes with motor

screw holes and attach blade arm with lock
washers and blade arm screws. Before
securing screws permanently, repeat with
remaining blade arms. Securely tighten all
screws.

lock washers

blade attachment

screws and washers

blade

blade arm

blade arm screws

Note: Tighten blade arm screws twice a year.

page 7

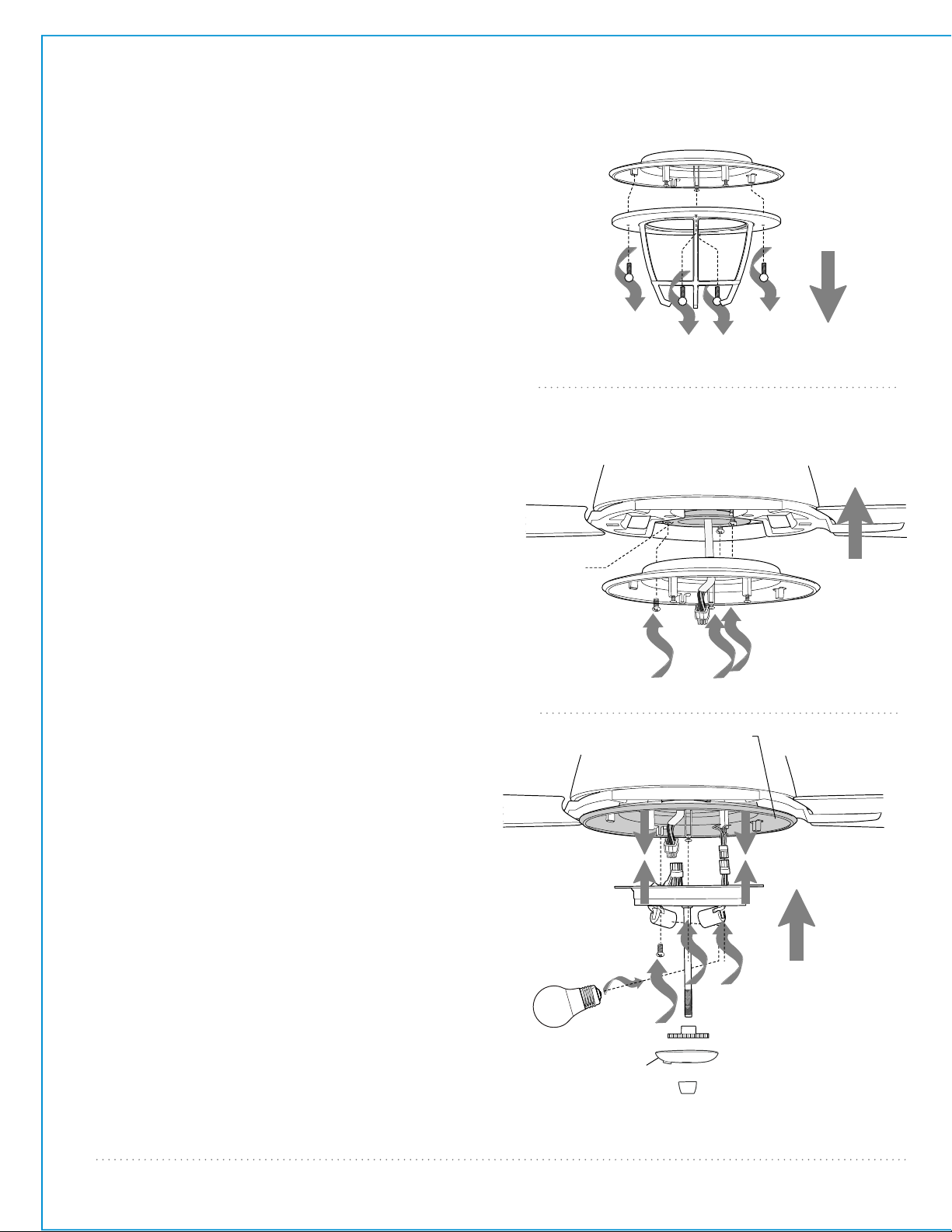

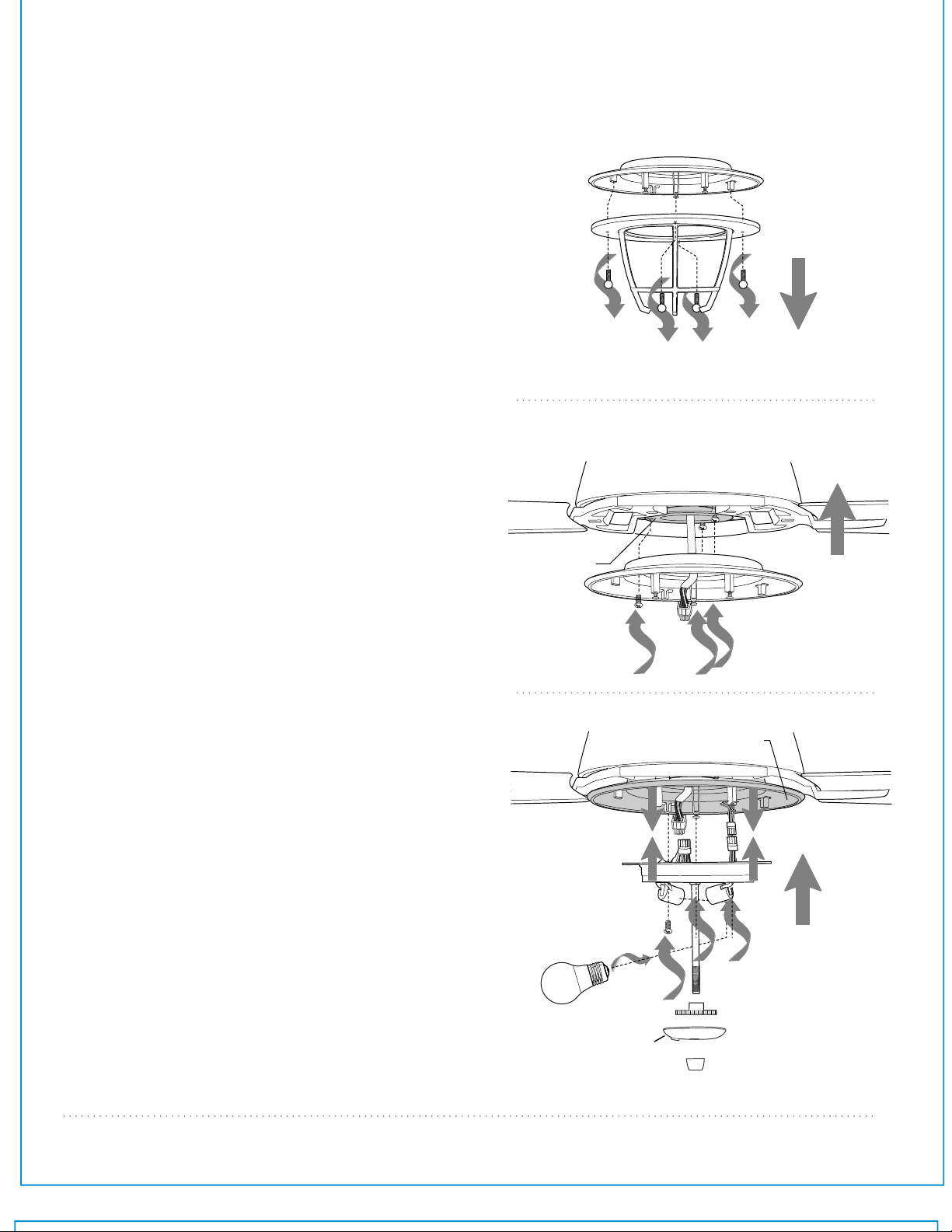

9. Light Kit Assembly.

Remove 4 decorative nuts from switch housing plate

- save for later use.

Remove 1 screw from fitter plate on underside of
motor housing and partially loosen the other 2
screws. Align slotted holes in switch housing plate
with loosened screws in fitter plate, allowing the
male plug from motor housing to come through
hole in middle of switch housing plate. Twist switch
housing plate to lock. Re-insert screw that was
previously removed and securely tighten all 3 screws
with a Phillips screwdriver.

Remove 1 screw from post located in middle of
switch housing plate and partially loosen the other 2
screws. Connect male plug (large) from motor
housing to female plug (large) from the light kit
fitter. Connect male plug (small) from the switch
housing plate to female plug (small) from the light
kit fitter. Align slotted holes in light kit fitter with
loosened screws in switch housing plate. Twist light
kit fitter to lock. Re-insert screw that was previously
removed and tighten all 3 screws securely.

fitter plate

switch
housing
plate

wire

housing

decorative nuts

motor housing

switch
housing
plate

ve finial, finial plate and threaded washer from

Remo
light kit fitter.

Install 2 medium base 9 watt LED bulbs (included).
Important: When replacing bulbs, please allow
bulb(s) and glass shade to cool down before
touching them.

[”Light Kit Assembly” continued on next page.]

switch housing plate

male plug (large)

female plug (large)

bulb

finial plate

male plug (small)
female plug (small)

light kit fitter

threaded washer

finial

page 8

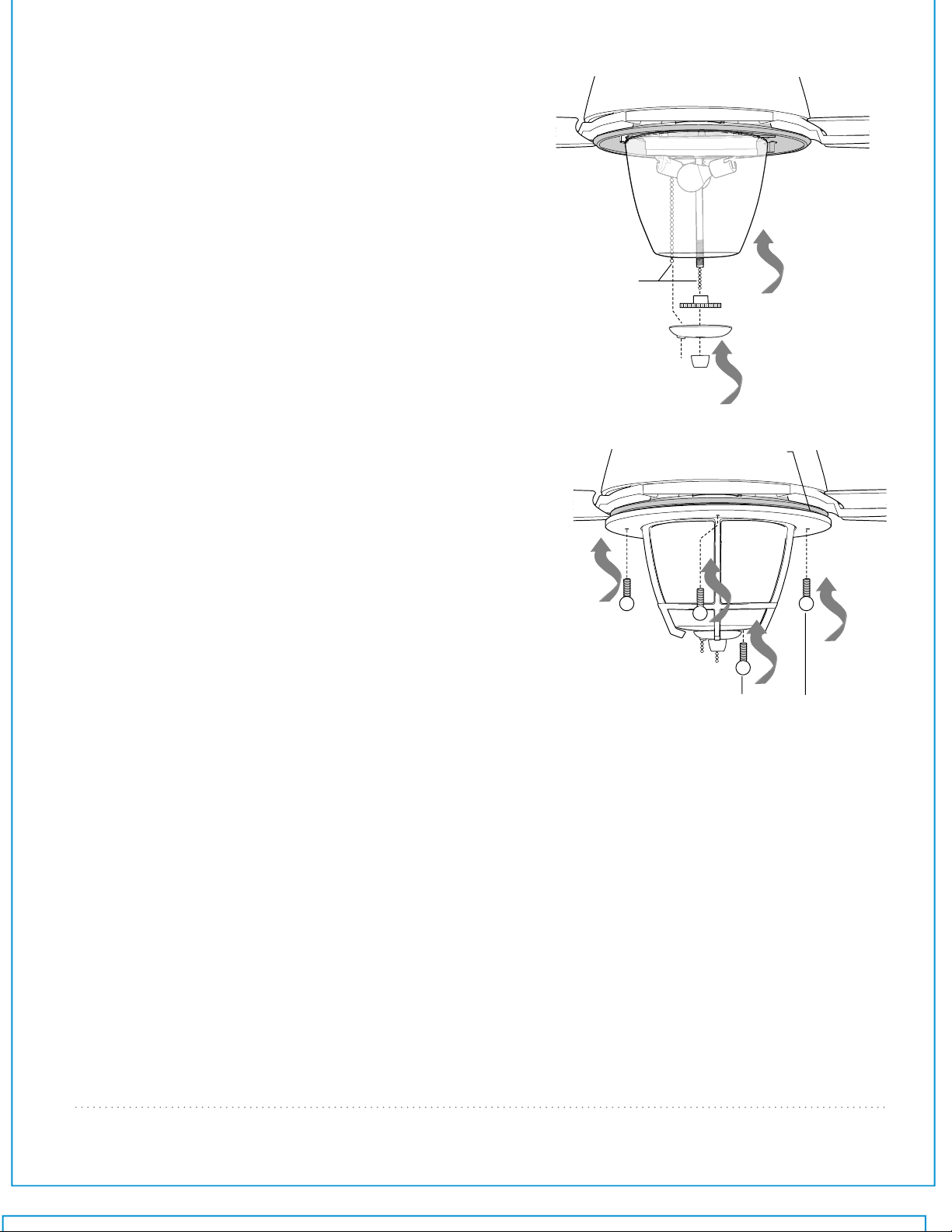

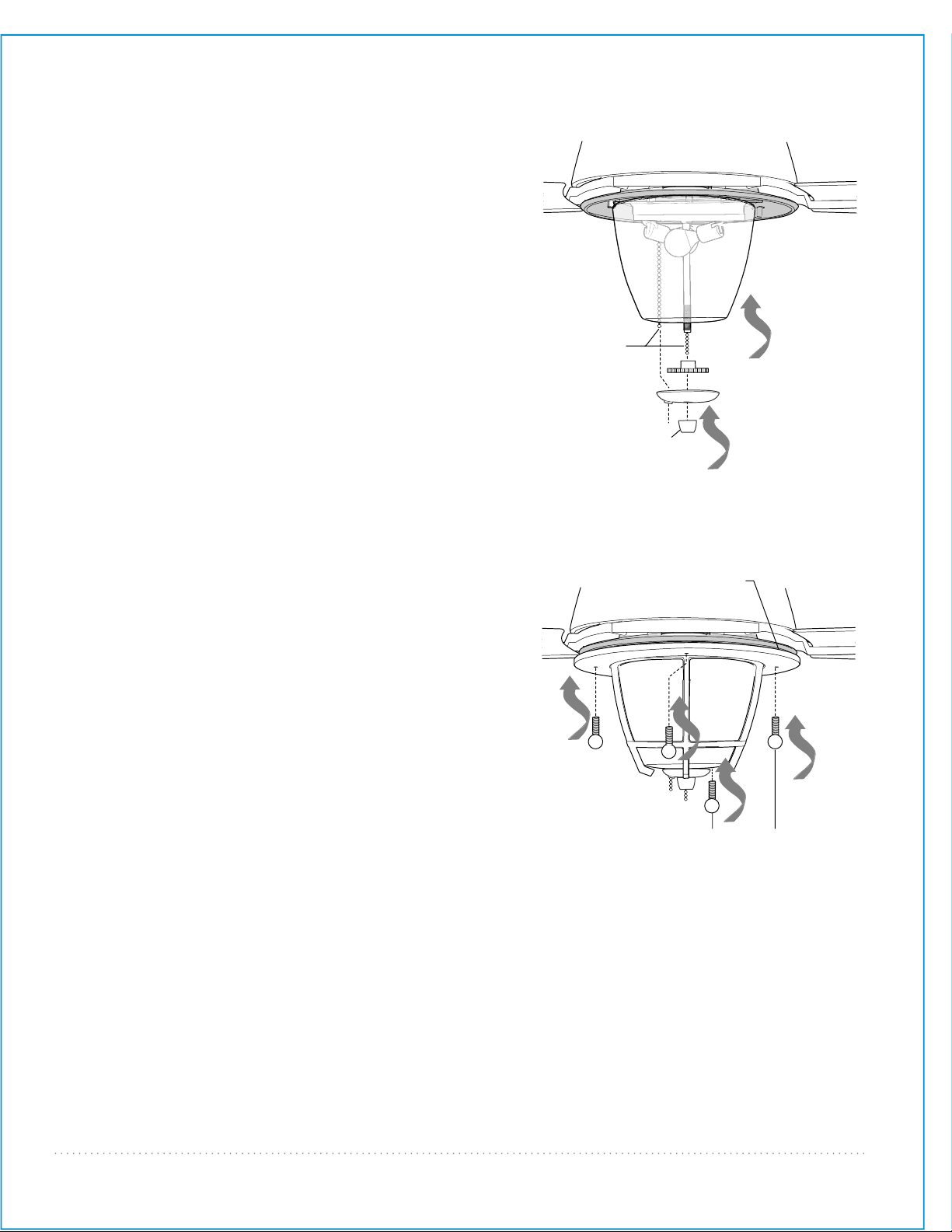

9. Light Kit Assembly. (cont.)

Raise glass shade in order to guide pull chains
through holes at the bottom of the glass shade. Align
threaded rod on light kit fitter with hole in middle of
glass shade and push up gently allowing threaded
rod to come through hole. (Be sure pull chain for fan
operation does not rub against bulb during
operation.) Secure glass shade to light kit fitter with
threaded washer.

Note: Do not overtighten threaded washer as glass may
crack or break.

Thread pull chains through corresponding holes in
finial plate and center pull chain through hole in
finial. Tighten finial.

Note: Do not overtighten finial as glass may crack or
break.

Very gently raise wire housing to switch housing

plate, aligning holes in the wire housing with the
holes in the 4 posts on the switch housing plate. [Be

sure to avoid bumping the glass shade while raising it
as this may cause chipping or scratching of the glass.]

Secure wire housing with 4 decorative nuts that were
previously removed. Tighten all 4 decorative nuts
securely.

pull chains

threaded washer

finial plate

finial

switch housing plate

wire

housing

page 9

decorative nuts

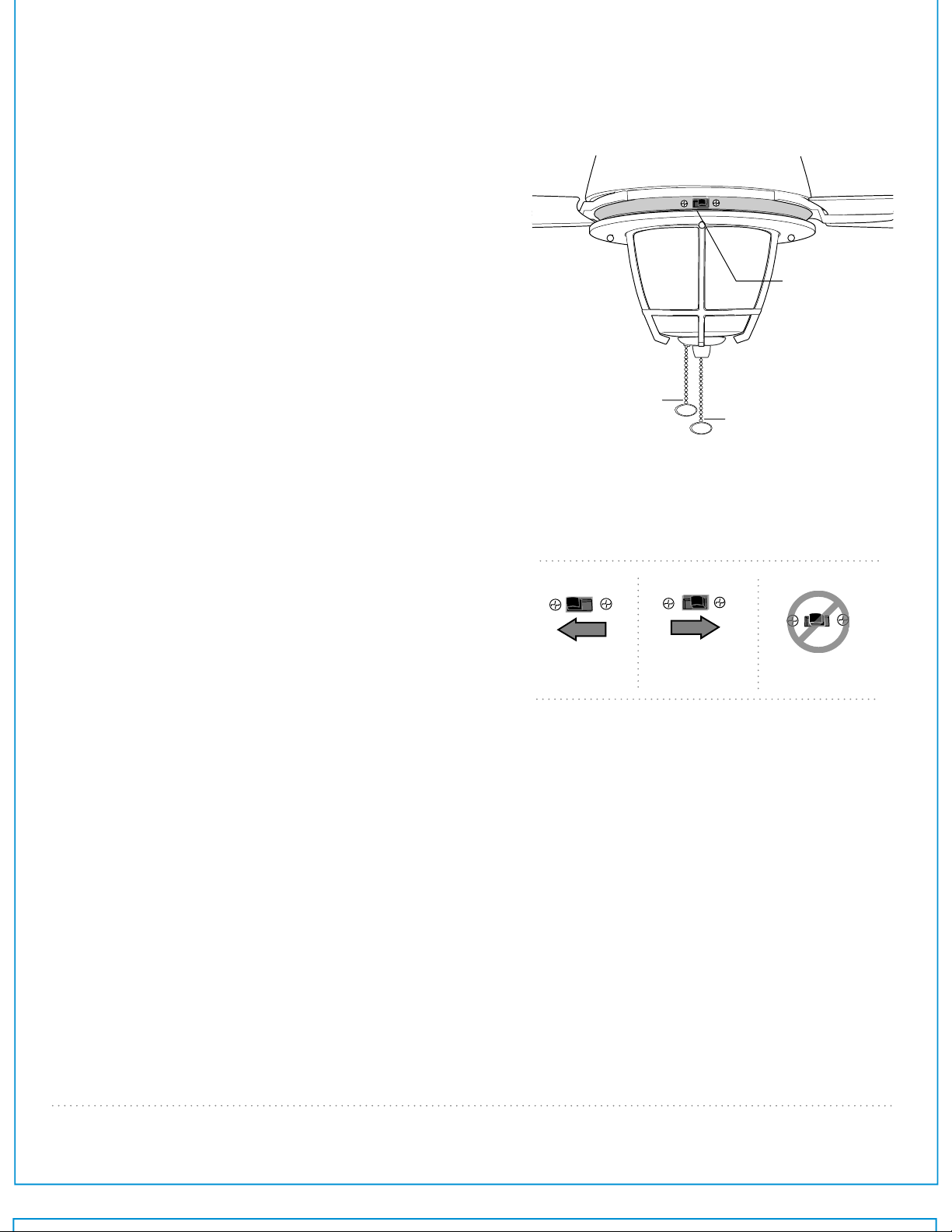

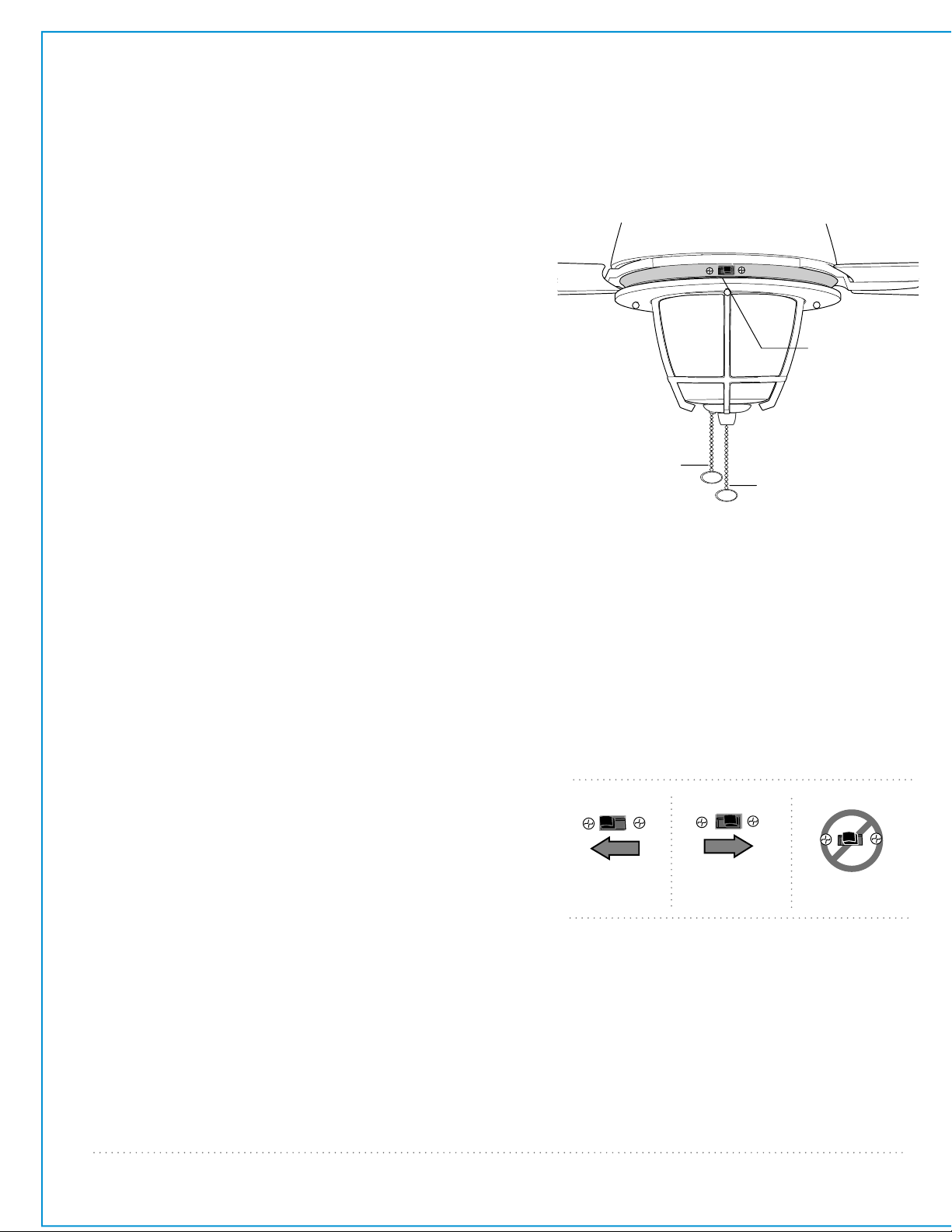

10. Testing Your Fan.

IIt is recommended that you test fan before finalizing
installation. Restore power from circuit box and light
switch (if applicable). Test fan speeds with the pull
chain labeled FAN. Start at the OFF position (no blade
movement). First pull will set the fan to HI. Second pull
will set the fan to MEDIUM. Third pull will set the fan to
LOW. Fourth pull will again set the fan to the OFF
setting. Test light with the pull chain labeled LIGHT.
(diagram 1) If fan and/or light do (does) not function,
please refer to "Troubleshooting" section to solve any
issues before contacting Customer Service.

reverse switch

Important: DO NOT remove weatherproof cover from
reverse switch.

Turn fan completely off before moving the reverse
switch. Set reverse switch to recirculate air depending
on the season:

- LEFT position in summer (diagr

- RIGHT position in wint

er (diagram 3)

am 2)

A ceiling fan will allow you to raise your thermostat
setting in summer and lower your thermostat setting
in winter without feeling a difference in your comfort.
Important: Reverse switch must be set either
completely LEFT or completely RIGHT for fan to function.
If the reverse switch is set in the middle position
(diagram 4), fan will not operate.

Attach pull chain extensions supplied or custom pull
chain extensions (sold separately) to ends of the pull
chains.

fan
pull chain
extension

light
pull chain
extension

diagram 1

diagram 2 diagram 3 diagram 4

page 10

Troubleshooting.

Warranty.

WARNING:Failure to disconnect power
supply prior to troubleshooting any wiring
issues may result in serious injury.

Problem:Fan fails to operate.
Solutions:

1.Check wall switch to fan.

2.Verify that reverse switch is set
completely in either direction.

3.Check to be sure fan is wired properly.

4.Verify that male and female plugs are
connected properly in light kit fitter.

Problem:LED light kit not lighting. Solutions:

1.Check wall switch to fan.

2.Check to be sure wires in canopy are
wired properly.

3.Verify that molex connections in LED light
kit are properly connected.

Problem:Fan operates but light fails.
Solutions:

1.Check to be sure wires in canopy are
wired properly.

2.Verify that molex connections in LED light
kit are properly connected.

Problem:Fan wobbles.
Solutions:

1.Use the balancing kit provided in one of
the hardware packs.

2.Check to be sure set screw(s) on motor
housing yoke is (are) tightened securely.

3.Check to be sure set screw on hanging
ball is tightened securely.

LIFETIME LIMITED WARRANTY: We warrants
this fan to the original household purchaser for
indoor use under the following provisions: 1­YEAR WARRANTY: We will replace or repair
any fan which has faulty performance due to
defect in material or workmanship. We will
repair or ship you a replacement fan, and we
will pay the return shipping cost.
5-YEAR WARRANTY: We will repair or replace,
at no charge to the original purchaser, any fan
motor that fails to operate satisfactorily when
failure results from normal use.
RETURN FAN MOTOR ONLY, shipping
prepaid, to Industries. We will repair or ship
purchaser a replacement motor and we will pay
the return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY:
We will repair the fan, at no charge for labor
only to the original purchaser, if the fan motor
fails to operate satisfactorily when failure results
from normal use. Parts used in the repair will be
billed to the purchaser at prevailing prices at
time of repair.
The purchaser shall be responsible for all costs
incurred in the removal, reinstallation and
shipping of the product for repairs.This warranty
does not apply when damage from mechanical,
physical, electrical or water abuse results in
causing the malfunction. Deterioration of
finishes or other parts due to time or exposure
to salt air is specifically exempted under this
warranty.Neither we nor the manufacturer will
assume any liability resulting from improper
installation or use of this product. In no case
shall the company be liable for any
consequential damages for breach of this, or
any other warranty expressed or implied
whatsoever. This limitation as to consequential
damages shall not apply in states where
prohibited.

a

page 11

Guía de instalación

LEER ESTAS INSTRUCCIONES Y

GUARDARLAS PARA UTILIZACION FUTURA

Índice de materias:

Sugerencias de seguridad. Pág. 2
Desempaquetado del ventilador. Pág. 3
Inventario de piezas. Pág. 3
Preparación para la instalación. Pág. 4
Instalación del soporte de montaje. Pág. 4
Ensamblaje del ventilador. Págs. 5- 6
Instalación eléctrica. Pág. 6
Colocación de la cubierta decorativa. Pág. 7
Colocación de las aspas. Pág. 7
Instalación del juego de luz. Págs. 8-9
Verificación del funcionamiento del
ventilador. Pág. 10
Localización de fallas. Pág. 11
Garantía. Pág. 11
Piezas de repuesto. Pág. 11

LISTED

For

Wet Location

E192641

peso neto del ventilador: 10,7 kg. (23,54 lb)

REGISTRADO PARA

LUGAR MOJADO

página 1

SUGERENCIAS DE SEGURIDAD.

ADVERTENCIA: para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor
protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios.

1. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR

PRECAUCION: Para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas del ventilador que

2.

3.Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para la rotación de las aspas, y

4.

ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida marcada "Aceptable para
sostener ventilador de 15,9 kg (35 lb) o menos" ["Acceptable for Fan Support of 15.9 kg (35 lb) or less"] y utilizar los tornillos proporcionados
con la caja de salida. La mayoría de las cajas de salida que normalmente se usan para sostener los aparatos de alumbrado no siempre son
apropiadas para sostener ventiladores y es posible que las tenga que reemplazar. En caso de duda, consultar con un electricista calificado.

ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable provistos con este

ventilador son diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales del ventilador. Si el calibre del cable de
la casa es superior al 12 o hay más de un cable de la casa para conectar a los cables principales del ventilador al cual corresponda cada uno,
consultar con un electricista para informarse sobre el tamaño correcto de conectores para cable que se debe usar.

ADVERTENCIA: si va a utilizar este ventilador en un lugar MOJADO, hay que conectar el ventilador a un circuito de alimentación que esté

protegido por un Interruptor de Circuito de Falla de Tierra (GFCI, por sus siglas en inglés) para reducir el riesgo de daño corporal, descarga
eléctrica o la muerte.

Y GUARDAR ESTAS INSTRUCCIONES.

tengan bordes afilados.

A

segurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales, el Código Nacional Eléctrico y

ANSI/NFPA 70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables de la casa/el edificio son de colores

diferentes a los cuales se refieren en las instrucciones, favor de buscar un electricista calificado.

por lo menos 2,13 metros (7 pies) de espacio libre entre el piso y las puntas de las aspas. Debe instalar el ventilador para que las
puntas de las aspas queden a una distancia de por lo menos 76 centímetros (30 pulgadas) de las paredes y otras estructuras
verticales.

La caja de salida eléc

kilogramos (35 libras). La caja debe tener apoyo directo de la estructura del edificio. Sólo usar cajas de salida registradas con UL
que indican que "sirven para ventilador" ("FOR FAN SUPPORT" en inglés).

trica debe estar bien sujetado a la viga de soporte del techo y deben ser capaces de sostener por lo menos 16

5.

os diagramas eléctricos son únicamente para referencia.

L

6.

espués de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.

D

7.

espués de haber terminado todas las conexiones eléctricas, los conductores empalmados deben ser volteados para arriba y

D

colocados cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el conductor a tierra a un lado y el

ADVERTENCIA: para reducir el riesgo de incendio o descarga eléctrica, no usar el ventilador con ningún control de velocidad de estado
sólido ni controlar la velocidad del ventilador con un interruptor con reductor de luz de gama completa. [El usar un interruptor con reductor

de luz de gama completa para controlar la velocidad del ventilador causará un zumbido recio del ventilador.] (Nota: Este ventilador sí sirve

para usar con control remoto que tenga aprobación para lugares MOJADOS.)

8.

9.

ADVERTENCIA: para reducir el riesgo de daño corporal, no doblar los brazos de las aspas durante el ensamblaje ni durante la instalación.
No insertar objetos entre las aspas mientras estén rotando.

ADVERTENCIA: para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando alrededor del
ventilador o limpiándolo.

10.

ADVERTENCIA: para reducir el riesgo de daño corporal, usar sólo las piezas provistas con este ventilador. Al usar piezas DISTINTAS a las

provistas con este ventilador se invalidará la garantía.

NOTA: se han hecho pruebas en este equipo y se ha comprobado que cumple con los límites para un aparato digital de clase B, de acuerdo
con la Parte 15 de las Reglas de la FCC. Se concibieron estos límites para proveer protección razonable contra la interferencia adversa en
una instalación residencial. Este equipo produce, usa y puede radiar energía de radiofrecuencia y, si no se instala y no se usa según las
instrucciones, puede causar interferencia adversa en la radiocomunicación. Sin embargo, no hay ninguna garantía de que no habrá
interferencia en una instalación en particular. Si este equipo sí causa interferencia adversa en la recepción de radio o televisión, que se
puede determinar apagando y prendiendo el equipo, se le urge al usuario a intentar rectificar la interferencia tomando una o más de las
medidas que siguen:

NOTA:

condiciones y situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución son factores necesarios en
la instalación y la operación de este ventilador.

conductor a tierra del equipo al lado opuesto.

No utilizar el int
No inser

No utilizar agua ni det

húmedo par

* Orientar la ant

umentar la separación entre el equipo y el receptor.

* A

onectar el equipo a un tomacorriente en un circuito distinto al cual está conectado el receptor.

* C
* Solicitar a

no se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar todas las

erruptor de reversa hasta que el ventilador se haya parado completamente.

tar ningún objeto entre las aspas mientras estén rotando.

ergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente

a su limpieza general.

ena de nuevo o localizarla en otro sitio.

yuda del distribuidor o un técnico de radio/televisión.

página 2

1. Desempaquetado del ventilador.

Abrir el empaque cuidadosamente. Sacar los artículos
del embalaje. Sacar el motor y ponerlo en una
alfombra o en el embalaje para evitar rayar el acabado.
Guardar la caja de cartón o el empaquetamiento
original en caso de que tenga que mandar el
ventilador para alguna reparación.
Comprobar las piezas del ventilador con el inventario
de piezas y verificar que se incluyeron todas.

2. Inventario de piezas.

cubier

a.

b. soporte de montaje. 1 unidad

c. tubo y bola que sirve para colgar.

d.

e.

cubier

ta a prueba de la intemperie par

que sir

f.

g.brazo para el aspa. 4 unidades

i. conectador para el juego de luz.

j. ar

andela roscada (fijada de ant

onectador para el juego de luz). 1 unidad

c

k. placa del adorno con rosca (fijada de ant

al c

onectador para el juego de luz). 1 unidad

l. adorno con rosca (fijado de ant
c

onectador para el juego de luz). 1 unidad

ta decorativa. 1 unidad

bastidor del mot

or. 1 unidad

ve para colgar. 1 unidad

cubier

ta del cuello. 1 unidad

h. aspa. 4 unidades

1 unidad

1 unidad

emano al

emano al

a la bola

emano

a

d

i

b

e

g

h

j

k

n

c

f

l

m. pantalla de vidrio. 1 unidad

n. placa de la caja de encendido. 1 unidad

o. caja de metal (fijada de ant

la caja de enc

emano a la placa de

endido). 1 unidad

p. tuerca decorativa (fijada de ant

placa de la caja de enc

q.

paquet

RECORDATORIO IMPORTANTE:

Se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.

es de artículos de ferretería

endido). 4 unidades

emano a la

m

o

p

q

bombillas necesarias:

2 bombillas LED de base mediana de

9 vatios (incluidas)

página 3

3. Preparación para la instalación.

borde del aspa

Para prevenir daño corporal y otros daños, estar seguro
de que el lugar en donde va a colgar el ventilador le
permite un espacio libre de 2,13m (7 pies) entre las
puntas de las aspas y el piso y 76cm (30 pulg.) entre las
aspas y cualquier pared u otra obstrucción.
Este ventilador es adecuado para habitaciones hasta
37,2 metros cuadrados (400 pies cuadrados).

Se puede colgar este ventilador con tubo en un
techo regular (sin inclinación) o abovedado. La
longitud colgante se puede extender comprando un
tubo más largo (con diámetro de 1,27cm/0,5 pulg.).

No hay ningún otro tipo de instalación, como al ras
con el techo, disponible para este ventilador.

Se necesitan las herramientas siguientes para la
instalación:

destornillador de estrella Phillips, destornillador de
paleta (plano), alicates ajustables o llave de tuercas,
escalera de tijera, cortaalambres y cinta aisladora.

76cm

2,13m

(7 pies)

pulg.)

instalación
con tubo

(30

3,66m - 6,1m

12 pies - 20 pies

instalación al ras
con el techo

El ángulo de inclinación
de un techo abovedado
no debe exceder los 25
grados.

3,66m - 6,1m

12 pies - 20 pies

4. Instalación del soporte de montaje.

Apagar los cortacircuitos en el panel de electricidad que suplen
corriente a la caja de salida y asegurarse de que el interruptor de
luz esté APAGADO.

ADVERTENCIA: el no desconectar el suministro de fuerza antes de la
instalación puede tener por resultado lesiones graves.

Quitar el aparato existente.

ADVERTENCIA: si utiliza una caja de salida eléctrica existente,
asegurarse de que la caja de salida esté firmemente conectada a la
estructura del edificio y que sea capaz de sostener el peso total del
ventilador. Asegurarse de que la caja de salida indique claramente
que "Sirve para ventilador" (FOR FAN SUPPORT); si no, se debe
reemplazar con una caja de salida aprobada. El no hacer el cambio si
es necesario puede resultar en lesiones graves.

PRECAUCION: asegurarse de que la caja de salida esté conectada a
tierra correctamente y que haya un conductor a tierra (cable VERDE
o pelado).

Instalar el soporte de montaje utilizando los tornillos originales, las
arandelas de resorte y las arandelas planas de su nueva o existente
caja de salida.* Si hace la instalación en un techo abovedado,
colocar el soporte de montaje con la abertura dirigida hacia la
parte alta del techo. Arreglar el alambrado eléctrico (los cables) en
la parte de atrás del soporte y lejos de la abertura del soporte.

soporte de montaje

arandelas planas

tornillos de la caja

de salida

ON

ON

OFF

OFF

arandelas

de resorte

*Nota: es muy importante usar los artículos de ferretería correctos al
instalar el soporte de montaje puesto que sirve para sostener el
ventilador.

página 4

5. Ensamblaje del ventilador.

Quitar la bola que sirve para colgar del tubo provisto
aflojando el tornillo de fijación de la bola que sirve para
colgar. Bajar la bola que sirve para colgar y sacar el perno
de tope y luego quitar la bola que sirve para colgar
deslizándola.

Aflojar los tornillos de fijación del cuello y las tuercas en la
parte superior del bastidor del motor. Quitar el perno y la
clavija del cuello del bastidor del motor.

diagrama 2.]

Sugerencia: Para preparar los cables para pasarlos por el
tubo, poner un pedacito de cinta aisladora en la punta de
los cables -- esto mantendrá los cables juntos al pasarlos
por el tubo.

Determinar el largo del tubo que desea usar. Pasar los
cables del ventilador y el cable de seguridad a través del
extremo roscado del tubo y con cuidado jalar el cableado
en exceso por la parte de arriba del tubo.

diagrama 2.]

[Referirse al diagrama 1.]

[Referirse al

[Referirse al diagrama 2.]

[Referirse al

tornillo

de fijación

diagrama 1

bastidor
del motor

cableado

clavija

tubo

perno de tope

bola que

sirve para

colgar

tornillo de
fijación
del cuello

perno

Enroscar el tubo en el cuello del bastidor del motor hasta
alinearse los agujeros para el perno y la clavija en el tubo
con los del cuello — asegurarse de que no se tuerzan los
cables. Volver a introducir el perno y la clavija que se
quitaron anteriormente. Apretar los tornillos de fijación del
cuello y la tuerca completamente.

Deslizar la cubierta del cuello y la cubierta decorativa por
el tubo.

Pasar los cables por la bola que sirve para colgar y luego
deslizar la bola que sirve para colgar sobre el tubo -- la
parte de arriba del tubo debe tener el agujero para el
tornillo de fijación en ese extremo; usar ese agujero al
colocar el tornillo de fijación. Introducir el perno de tope
en la parte de arriba del tubo y subir la bola que sirve para
colgar. Asegurarse de que el perno de tope se ponga en
línea con las ranuras dentro de la bola que sirve para
colgar. Apretar bien el tornillo de fijación.

diagrama 4.]

Quitar la cinta aisladora del cableado y pasar un cable por
cada agujero en la cubierta a prueba de la intemperie para
la bola que sirve para colgar. Asegurar la cubierta a prueba
de la intemperie a la bola (en el tubo) que sirve para colgar.

[Referirse al diagrama 4.]

[Referirse al diagrama 3.]

[Referirse al diagrama 2.]

[Referirse al

diagrama 2

decorativa

diagrama 3

cubierta

tubo

cubierta

del cuello

bastidor
del motor

cubierta a prueba de
la intemperie para la

bola que sirve para colgar

ADVERTENCIA: si no se aprieta bien el tornillo de fijación
(en la bola que sirve para colgar) es posible que se afloje el
ventilador y que se caiga.

[El "Ensamblaje del ventilador" continúa en la página
siguiente.]

NOTA: no se debe concluir que las precauciones de seguridad
importantes e instrucciones en este manual van a abarcar
todas las condiciones y situaciones posibles que puedan
ocurrir. Se debe entender que el sentido común y la
precaución son factores necesarios en la instalación y la
operación de este ventilador.

página 5

cableado

perno

de tope

cubierta decorativa

diagrama 4

agujero para el
tornillo de fijación

tornillo

de fijación

bola que sirve
para colgar

5. Ensamblaje del ventilador. (cont.)

Ya que esté sujetado el soporte de montaje a la caja de
salida y capaz de apoyar el ventilador, usted está listo
para colgar el ventilador. Agarrar el ventilador
firmemente con las dos manos. Deslizar el tubo por la
abertura del soporte de montaje y dejar que se
detenga la bola en el soporte de montaje. Girar la bola
que sirve para colgar hasta que la ranura de la bola se
alinee con la parte saliente del soporte de montaje.

ADVERTENCIA: el no alinear la ranura en la bola que
sirve para colgar con la parte saliente del soporte de
montaje puede causar lesiones graves o la muerte.

parte saliente del
soporte de montaje

ranura en la bola
que sirve para colgar

Sugerencia: solicitar ayuda de otra persona para
mantener sujeta la escalera y para que le suba el
ventilador cuando usted ya esté preparado en la
escalera para colgarlo.

6. Instalación eléctrica.

ADVERTENCIA

electricidad que suplen corriente a la caja de salida y
asegurarse de que el interruptor de luz esté APAGADO.

PRECAUCION: asegurarse de que la caja de salida esté
conectada a tierra como es debido y que exista un conductor a
tierra (VERDE o pelado).

Asegurarse de que toda conexión eléctrica cumpla con los
Códigos o las Ordenanzas Locales y el Código Nacional
Eléctrico. Si usted no está familiarizado con la instalación
eléctrica o los cables de la casa/el edificio son de colores
diferentes a los cuales se refieren a continuación, favor de
buscar un electricista calificado.

Nota: si la longitud del alambrado que sale del ventilador es
demasiado, se puede cortarlo al largo deseado y luego pelarlo.

PELIGRO: si va a utilizar este ventilador en un lugar
MOJADO, hay que conectar el ventilador a un circuito de
alimentación que esté protegido por un Interruptor de
Circuito de Falla de Tierra (GFCI, por sus signales en inglés)
para reducir el riesgo de daño corporal, descarga eléctrica o
la muerte.

Una vez que el ventilador esté bien sujeto en el soporte de
montaje, se puede hacer la instalación eléctrica como sigue:
Conectar los cables NEGRO y AZUL del ventilador al cable
NEGRO del techo con un conector para cable provisto.
Conectar el cable BLANCO del ventilador al cable BLANCO
del techo con un conector para cable provisto.
Conectar todos los conductores a TIERRA (VERDES) del
ventilador a los PELADOS/VERDES del techo con un
conector para cable provisto.

Si usted piensa controlar la luz del ventilador con un
interruptor distinto, conectar el cable AZUL del ventilador
al conductor NEGRO (o ROJO) que corresponde al
interruptor independiente.

* Como una medida de seguridad adicional, envolver cada

conector para cable por separado con cinta aisladora.

: apagar los cortacircuitos en el panel de

bastidor
del motor

alambre conductor blanco

alambre conductor negro

del techo

negro

conec-

tores

para

cable

del ventilador

blanco

blanco

negro

(cableado para

azul

toma de tierra

(verde o pelada)

conector

para cable

toma de tierra
(verde o pelada)

*

el ventilador)

Este ventilador es adaptable para usar con control remoto (a la
venta por separado). Nota: Sólo se pueden utilizar controles
remotos que tengan aprobación para lugares MOJADOS

este ventilador.

con

página 6

7. Colocación de la cubierta decorativa.

Localizar los 2 tornillos en la parte inferior del soporte
de montaje y quitar el tornillo que está localizado
más cerca del extremo abierto del soporte de
montaje. Aflojar parcialmente el otro tornillo. Elevar la
cubierta decorativa hasta el soporte de montaje.
Poner la parte redondeada del agujero con ranura en
la cubierta decorativa encima del tornillo aflojado en
el soporte de montaje y empujar hacia arriba. Girar la
cubierta decorativa para cerrarla. Volver a introducir
el tornillo que se quitó, y luego apretar bien ambos
tornillos.

8. Colocación de las aspas.

ADVERTENCIA: para reducir el riesgo de lesiones
corporales graves, NO utilizar herramientas
eléctricas para ensamblar las aspas. Si aprieta
demasiado los tornillos, las aspas podrían
agrietarse y quebrarse.

Para ahorrar tiempo: se pueden poner las
arandelas en los tornillos que son para las aspas
antes de colocar las aspas.

Localizar 12 tornillos y arandelas en uno de los
paquetes de artículos de ferretería. Agarrar uno de
los brazos para las aspas y juntarlo con una de las
aspas para alinear los agujeros. Introducir 3
tornillos para fijar las aspas (junto con las
arandelas) con los dedos primero y luego apretar
los tornillos bien con un destornillador de estrella
Phillips. Repetir el procedimiento con las demás
aspas.

soporte de

montaje

tornillo

cubierta

decorativa

tornillo

bastidor

del motor

tornillos y arandelas

para fijar el aspa

aspa

Sacar los tornillos para los brazos para las aspas y
las arandelas de seguridad del lado inferior del
motor. Si se han instalado soportes de plástico con
los tornillos para el brazo para el aspa, desechar los
soportes de plástico (guardar los tornillos para el

brazo para el aspa y las arandelas de seguridad para
asegurar los brazos para el aspa). Alinear los

agujeros de uno de los brazos para las aspas con
los agujeros para los tornillos en el motor y fijar el
brazo para el aspa con arandelas de seguridad y
tornillos para el brazo para el aspa. Antes de
apretar los tornillos, repetir el mismo
procedimiento con los demás brazos para las
aspas. Apretar bien todos los tornillos.

Nota: apretar los tornillos para los brazos para las
aspas dos veces al año.

página 7

arandelas de

seguridad

brazo para

el aspa

tornillos para el
brazo para el aspa

9. Instalación del juego de luz.

Quitar las 4 tuercas decorativas de la placa de la
caja de encendido - guradarlas para uso mas
adelante.

placa de la
caja de
encendido

Quitar 1 tornillo de la placa de conexión en el
lado inferior del motor y parcialmente aflojar
los otros 2 tornillos. Alinear los agujeros con
ranura en la placa de la caja de encendido con
los tornillos aflojados en la placa de conexión,
dejando que el enchufe macho del bastidor del
motor pase por el agujero de en medio en la
placa de la caja de encendido. Girar la placa de
la caja de encendido para cerrarla. Volver a
introducir el tornillo que se quitó
anteriormente y apretar bien los 3 tornillos con
un destornillador de estrella Phillips.

Quitar 1 tornillo del poste localizado en el
centro de la placa de la caja de encendido y
parcialmente aflojar los otros 2 tornillos.
Conectar el enchufe macho (grande) del motor
con el enchufe hembra (grande) del
conectador para el juego de luz. Conectar
enchufe macho (pequeño) de la placa de la caja
de encendido con el enchufe hembra
(pequeño) del conectador para el juego de luz.
Alinear los agujeros con ranura en el
conectador para el juego de luz con los
tornillos aflojados en la placa de la caja de
encendido. Girar la placa del conectador para el
juego de luz para cerrarla. Volver a introducir el
tornillo que se quitó anteriormente y apretar
bien los 3 tornillos.

placa de

conexión

caja de
metal

tuercas decorativas

bastidor del motor

placa de la
caja de
encendido

placa de la caja de

encendido

Quitar el adorno con rosca, la placa del adorno
con rosca y la arandela roscada del conectador
para el juego de luz.

Instalar 2 bombillas LED de base mediana de
9 vatios (incluidas).

Importante: cuando necesite reemplazar las
bombillas, favor de dejar que se enfríen la(s)
bombilla(s) y la pantalla antes de tocarlas.

[La "Instalación del juego de luz" continúa
en la página siguiente.]

enchufe macho

enchufe hembra

bombilla

placa del adorno

página 8

(grande)

(grande)

con rosca

enchufe macho

(pequeño)

enchufe hembra

(pequeño)

conectador para

el juego de luz

arandela roscada

adorno con rosca

9. Instalación del juego de luz. (cont.)

Subir la pantalla de vidrio para pasar las cadenas
de encendido por los agujeros en la parte de abajo
de la pantalla de vidrio. Alinear la varilla roscada en
el conectador para el juego de luz con el agujero
de en medio de la pantalla de vidrio y empujar
hacia arriba suavemente dejando que la varilla
roscada pase por el agujero. (Asegurarse de que la
cadena de encendido de la caja de encendido no
roce contra la bombilla mientras esté prendido el
ventilador.) Asegurar la pantalla de vidrio al
conectador para el juego de luz usando la arandela
roscada.

Nota: no apretar la arandela roscada demasiado ya
que el vidrio se puede rajar o romper.

Pasar las cadenas de encendido por los agujeros
correspondientes en la placa del adorno con rosca
y pasar la cadena de encendido de en medio por el
agujero en el adorno con rosca. Apretar el adorno
con rosca.

Nota: no apretar el adorno con rosca demasiado ya
que el vidrio se puede rajar o romper.

cadenas de

encendido

arandela roscada

placa del adorno
con rosca

adorno

con rosca

placa de la caja de

encendido

Con mucho cuidado subir la caja de metal hacia la
placa de la caja de encendido, alineando los
agujeros en la caja de metal con los agujeros en los
4 postes en la placa de la caja de encendido.

[Asegurarse de no golpear la pantalla de vidrio al
estar subiendola ya que es posible que el vidrio se
astille o se raye.] Asegurar la caja de metal a la placa

de la caja de encendido usando las 4 tuercas
decorativas que se quitaron anteriormente. Apretar
bien las 4 tuercas decorativas.

caja de

metal

tuercas decorativas

página 9

10.Verificación del funcionamiento
del ventilador.

Se le recomienda poner el ventilador a prueba antes de
terminar la instalación. Regresar la corriente de
electricidad en el cortacircuitos y encender el
interruptor de la luz en la pared (si se aplica). Verificar
las velocidades del ventilador con la cadena de
encendido que está a un lado. Empezar en estado de
APAGADO (sin movimiento de las aspas). Con el primer
tirón el ventilador estará en marcha ALTA. El segundo
tirón pondrá el ventilador en marcha MEDIA. El tercer
tirón bajará el ventilador a marcha BAJA. Con el cuarto
tirón se APAGARÁ el ventilador de nuevo. Poner a
prueba la luz jalando la cadena de encendido de en
medio (diagrama 1). Si el ventilador y/o la luz no
funciona(n), favor de referirse a la sección "Localización
de fallas" para resolver cualquier asunto antes de
comunicarse con el Servicio al Cliente.

Importante: no quitar la cubierta a prueba de la
intemperie del interruptor de reversa.

Apagar el ventilador completamente antes de mover el
interruptor de reversa. Regularlo para que se circule
bien el aire dependiendo de las estaciones del año.

- posición IZQUIERDA en verano (diagrama 2)

- posición DERECHA en invierno (diagrama 3)
Un ventilador de techo le permitirá subir el termostato
en verano y bajarlo en invierno sin notar una diferencia
en su comodidad.
Importante: hay que mover el interruptor de reversa o
completamente hacia la IZQUIERDA o completamente
hacia la DERECHA para que funcione el ventilador. Si el
interruptor de reversa está puesto en la posición de en
medio (diagrama 4), no funcionará el ventilador.

bastidor del motor

extensión
para la cadena
de encendido
del ventilador

diagrama 1

interruptor de
reversa

extensión para la
la cadena de encendido
de la luz

F

ijar las extensiónes para las cadenas de encendido
provistas a las cadenas de encendido o usar unas
hechas a medida (a la venta por separado).

página 10

diagrama 2 diagrama 3 diagrama 4

Solución de problemas.

Garantía.

ADVERTENCIA: Si no se desconecta la fuente
de alimentación antes de solucionar cualquier
problema de cableado, pueden producirse
lesiones graves.

Problema: el ventilador no funciona.
Soluciones:

1.Revise el interruptor de pared al ventilador.

2.Verifique que el interruptor de reversa esté
configurado completamente en cualquier
dirección.

3.Verifique para asegurarse de que el
ventilador esté cableado correctamente.

4.Verifique que los enchufes macho y hembra
estén conectados correctamente en el
adaptador del kit de luz.

Problema: el kit de luz LED no se enciende.
Soluciones:

1.Revise el interruptor de pared al ventilador.

2.Verifique para asegurarse de que los cables
en el dosel estén cableados correctamente.

3.Verifique que las conexiones molex en el kit
de luz LED estén conectadas correctamente.

Problema: el ventilador funciona pero la luz
falla.
Soluciones:

1.Verifique para asegurarse de que los cables
en el dosel estén cableados correctamente.

2.Verifique que las conexiones molex en el kit
de luz LED estén conectadas correctamente.

Problema: el ventilador se tambalea.
Soluciones:

1.Utilice el kit de equilibrio proporcionado en
uno de los paquetes de hardware.

2.Verifique para asegurarse de que los tornillos
de fijación en el yugo de la carcasa del motor
estén firmemente apretados.

3.Compruebe para asegurarse de que el tornillo
de fijación de la bola colgante esté bien
apretado.

GARANTÍA LIMITADA DE POR VIDA:
Garantizamos este ventilador al comprador
doméstico original para uso en interiores bajo
las siguientes disposiciones: GARANTÍA DE
1 AÑO: Reemplazaremos o repararemos
cualquier ventilador que tenga un
funcionamiento defectuoso debido a un
defecto de material o mano de obra.
Repararemos o le enviaremos un ventilador
de reemplazo y pagaremos el costo de envío
de devolución.
GARANTÍA DE 5 AÑOS: Repararemos o
reemplazaremos, sin cargo para el
comprador original, cualquier motor del
ventilador que no funcione satisfactoriamente
cuando el fallo se deba al uso normal.
DEVOLVER EL MOTOR DEL VENTILADOR
SOLAMENTE, envío prepago, a Industrias.
Repararemos o enviaremos al comprador un
motor de reemplazo y pagaremos el costo de
envío de devolución.
GARANTÍA LIMITADA DE 6 AÑOS PARA
TODA LA VIDA: Repararemos el ventilador,
sin cargo por mano de obra solo para el
comprador original, si el motor del ventilador
no funciona satisfactoriamente cuando el fallo
resulta del uso normal. Las piezas utilizadas
en la reparación se facturarán al comprador a
los precios vigentes al momento de la
reparación.
El comprador será responsable de todos los
costos incurridos en el retiro, reinstalación y
envío del producto para reparaciones.
Esta garantía no se aplica cuando los daños
causados por el abuso mecánico, físico,
eléctrico o de agua provocan el mal
funcionamiento. El deterioro de los acabados
u otras partes debido al tiempo o la
exposición al aire salado está
específicamente exento bajo esta garantía.
Ni nosotros ni el fabricante asumiremos
ninguna responsabilidad derivada de la
instalación o el uso incorrectos de este
producto. En ningún caso, la empresa será
responsable de los daños consecuentes por
incumplimiento de esta, o de cualquier otra
garantía expresa o implícita. Esta limitación
en cuanto a daños consecuentes no se
aplicará en los estados donde esté prohibido.

página 11
