Page 1

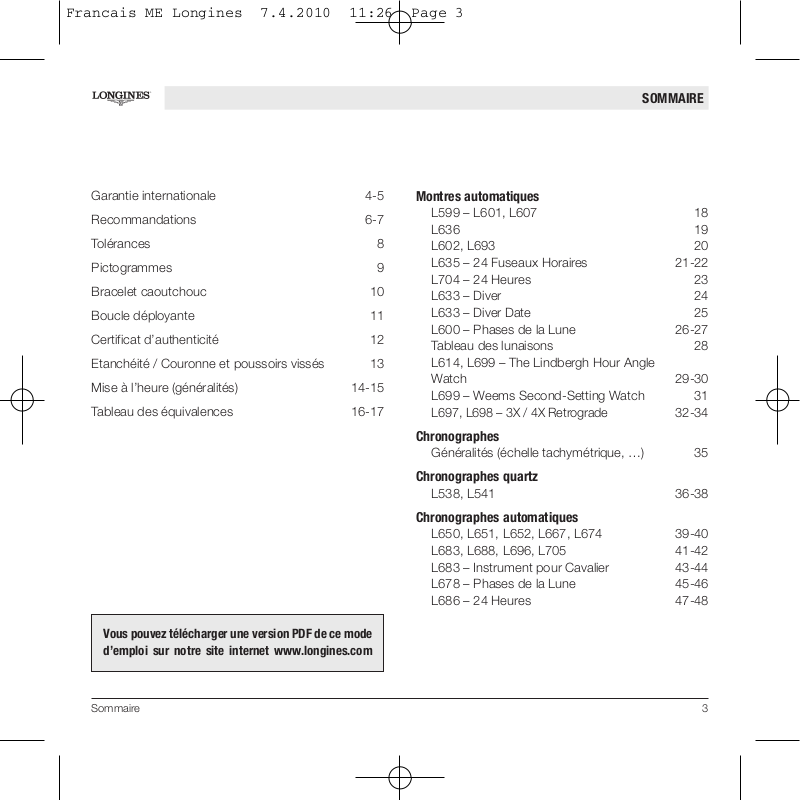

SOMMAIRE
Garantie internationale 4-5
Recommandations 6-7
Tolérances 8
Pictogrammes 9
Bracelet caoutchouc 10
Boucle déployante 11
Certificat d’authenticité 12
Etanchéité / Couronne et poussoirs vissés 13
Mise à l’heure (généralités) 14-15
Tableau des équivalences 16-17
Vous pouvez télécharger une version PDF de ce mode
d’emploi sur notre site internet www.longines.com
Sommaire
Montres automatiques
L599 – L601, L607 18
L636 19
L602, L693 20
L635 – 24 Fuseaux Horaires 21-22
L704 – 24 Heures 23
L633 – Diver 24
L633 – Diver Date 25
L600 – Phases de la Lune 26-27
Tableau des lunaisons 2
14, L699 – The Lindbergh Hour Angle
L6
Watch 29-30
L699 – Weems Second-Setting Watch 31
L697, L698 – 3X / 4X Retrograde
Chronographes
Généralités (échelle tachymétrique, …) 35
Chronographes quartz
L538, L541 36-38
Chronographes automatiques
L650, L651, L652, L667, L674 39-40
L683, L688, L696, L705 41-42
L683 – Instrument pour Cavalier 43-44
L678 – Phases de la Lune 45-46
L686 – 24 Heures 47-48
8
32-34
3
Page 2
GARANTIE INTERNATIONALE
LONGINESestheureuse que vousayez portévotre choix
sur un modèle de sa prestigieuse collection. Vous avez
acquis une petite merveille technique qui vous servira fidèlement pendant de longues années. Les techniques
les plus avancées ont été appliquées tout au long de sa
fabrication et des contrôles très stricts ont précédé sa
mise en vente.
La Compagnie des Montres Longines, Francillon S.A.*
vous accorde, à partir de la date d’achat, une garantie
de vingt-quatre (24) m
ois sur votre montre LONGINES
aux conditions définies dans la présente garantie.
La garantie internationale LONGINES couvre les défauts
de matériaux et de fabrication existant au moment de
la livraison de la montre LONGINES achetée («les défauts»). La garantie n’entre en vigueur que si le certificat de garantie est daté, rempli complètement et correctement et timbré par un concessionnaire officiel
LONGINES («certificat de garantie valide»).
Pendant la durée de
la garantie et sur présentation du
certificat de garantie valide, vous avez droit à ce que tout
défautsoitréparé gratuitement. Au cas où les conditions
d’utilisation normales de votre montre LONGINES
ne pouvaient être rétablies par des réparations, la
Compagnie des Montres Longines, Francillon S.A.
s’engage à la remplacer par une montre LONGINES
identique ou aux caractéristiques similaires. La garantie de la montre de remplacement échoit vingt-quatre (24)
rès la date d’achat de la montre remplacée.
mois ap
Cette garantie ne couvre pas:
la durée de la pile;
l’usure normale et le vieillissement (par exemple les
rayuresà la glace; l’altérationde la couleur et/ou du matériau des bracelets et des chaînes non métalliques, tel
que cuir, textile, caoutchouc; la desquamation du placage);
les dégâts à quelque partie de la montre découlantd’une
utilisation inappropriée/abusive, le manque de soin, la
®
négligence, les accidents (coups, b
ents, bris de la glace, etc.), l’utilisation incorrecte de
m
osselures, écrase-
la montre ainsi que l’inobservation du mode d’emploi
fourni par la Compagnie des Montres Longines,
Francillon S.A.;
les dommages indirects ou consécutifs, quels qu’ils
soient, résultant de l’utilisation,du non-fonctionnement,
des défauts ou du manque de précision de la montre
LONGINES;
la montre LONGINES manipulée par une personne non
agréée (par exemple pour le remplacement de la pile
les services ou réparations) ou dont l’état d’origine a été
ré hors du contrôle de la Compagnie des Montres
alté
Longines, Francillon S.A.
Toutes autres prétentionsà l’égard de la Compagnie des
Montres Longines, FrancillonS.A., par exemple pour des
dommages additionnels à ceux définis dans la présente
garantie, sont expressément exclues, à l’exception des
droits impératifs que l’acheteur peut faire valoir à l’encontre du fabricant.
,
4 Garantie internationale
Page 3
Cette garantie du fabricant:
est indépendante de toute garantie pouvant être fournie par le vendeur et pour laquelleil engagesa seule responsabilité;
n’affecte en rien les droits de l’acheteur envers le vendeur ni tout autre droit impératif dont il pourrait disposer à l’encontre de ce dernier.
Le service à la clientèle de la Compagnie des Montres
Longines, Francillon S.A. assure la parfaite maintenance
de votre montre LONGINES. Si votre montre nécessite
des soins
LO
, confiez-la à un concessionnaire officiel
NGINES ou à un Centre de service LONGINES autorisé figurant sur la liste jointe: ils peuvent garantir un
service correspondant aux standards de la Compagnie
des Montres Longines, Francillon S.A.
* Compagnie des Montres Longines, Francillon S.A.,
CH-2610 Saint-Imier, Suisse.
GARANTIE INTERNATIONALE
LONGINES®est une marque enregistrée.
5Garantie internationale
Page 4
RECOMMANDATIONS
Votre montre LONGINES,comme toutemicromécanique
de précision, doit être contrôlée au moins une fois tous
les deux ans.
Si votre montreestautomatique,elle possède une réserve
de marche d’environ deux jours. En cas de besoin, elle
peut être remontée manuellement.
Si votre montreest à quartz, l’énergie électrique est fournie par une pile. Après 12 à 18 mois d’utilisation (à l’exception des montres équipéesde piles au lithium),la tension de la pile peut baisser brus
l
’arrêtde la montre. Certains modèles sont équipésd’un
quement et provoquer
indicateur de fin de vie de la pile (E.O.L.). L’aiguille des
secondes saute alors toutes les 4 secondes. Dans ce
cas, il est recommandé de la faire remplacer immédiatement car une fois déchargée, elle pourrait provoquer
des dégâts à l’intérieur de votre montre.
Collecte et traitement des montres quartz
en fin de vie*
Ce symbole indique que ce produit ne doit
pas être jeté dans les ordures ménagères.
Il doit être remisà un point de collecte agréé.
effectuant cette démarche, vous contri-
En
buerez à la protection de l’environnement et
de la santé humaine. Le recyclage des matériaux permettra de conserver des ressources naturelles.
*Applicable dans les pays membres de la Communauté Européenne et dans les pays disposant d’une législation comparable.
Echange de la pile
Nous vous recommandons de contacter un centre de
service LONGINESagréé ou un vendeur LONGINESautorisé. Ils disposent de l’outillage et des appareils requis
pour entreprendre ce travail de manière professionnelle.
pile épuisée doit être changée aussi vite que pos-
Une
sible pour éviter le risque de fuite qui peut endommager le mouvement.
Type de pile
Pile bouton à l'oxyde d'argent et zinc
6 Garantie internationale / Recommandations
Page 5
RECOMMANDATIONS SPÉCIALES
Recommandations
Que dois-je fairepourêtresûrque ma montre LONGINES
fonctionnera à la perfection durant de nombreuses
années?
Champs magnétiques: évitez de placer votre montre sur
des haut-parleursou un réfrigérateur car ils génèrent de
puissants champs magnétiques pouvant endommager
votre garde-temps.
Bains de mer: rincez toujours votre montre à l’eau douce
après la baignade.
Chocs: qu’ils soient thermiques ou autres, à éviter prudemment.
Vissagedela couronne:vissez toujours soigneusement la
couronnepour éviter que de l’eaune pénètredans le mé-
sme.
cani
Couronnesans vis: repoussez la couronneenposition neu-
tre pour éviter que de l’eau ne pénètre dans le mécanisme.
Nettoyage: pour les bracelets métalliques et les boîtiers
étanches, utilisez une brosse à dents avec de l’eau savonneuse pour le nettoyage et un chiffon doux pour le
séchage.
Produits chimiques:évitezle contact direct avec des solvants, détergents,
., car ils peuvent endommager le bracelet, le boîtier
etc
ou les joints.
Températures: évitez d’exposer votre montre à des
températures extrêmes (plusélevées que 60°C ou 140°F
et plus basses que 0°C ou 32°F) ou aux variations extrêmes.
Etanchéité: l’étanchéitéabsolued’une montre ne peut pas
être garantie en permanence. Elle peut être affectéepar
parfums, produits cosmétiques,
le vieillissement des joints ou par un choc accidentel subi
par la couronne. Comme stipul
service, nous vous recommandons de faire tester
de
l’étanchéité de votre montre une fois par année par un
agent de service LONGINES agréé.
Poussoirs de chronographes: ne manipulez pas les poussoirs de chronographes sous l’eau,pour éviterque l’eau
ne pénètre dans le mécanisme.
Remontage occasionel:si la montren’apas été portéedepuis 44 heures ou plus, remonterla montre avec la couronne en position 1.
é dans ces instructions
Quels sont les intervalles entre les services?
A l’instar de tout instrument de précision, une montre
a besoin d’un service régulier pour assurer la perfection
de son fonctionnement.Nous ne pouvons indiquer la fréquence d’une telleopération puisquecelle-ci dépend entièrement du modèle, du climat et des soins que chaque propriétaire apporte à sa montre. En règle générale,
une montre devrait subir un service tous les 4 à 5 ans
en fonction des conditions dans lesquelles elle est utilisée.
Qui dois-je contacter pour tout service d’entretien ou
le remplacement de la pile?
Nous vous recommandons de contacter un centre de
service LONGINESagréé ou un vendeur LONGINESautorisé. Ils sont en effet les seuls à disposer de l’outillage
et des appareils requis pour entreprendre ces travaux
et effectuer les contrôles nécessaires de manière professionnelle. De plus, seuls ces spécialistes peuvent garantir que leur travail sera conforme aux normes de qualité strictes appliquée
s et imposées par LONGINES.
7Garantie internationale / Recommandations spéciales
Page 6
TOLÉRANCES
Mouvements mécaniques
La précision d’un mouvement mécanique varie en
fonction des habitudes du porteur.La majorité des montres LONGINES ont une précision qui fluctue entre –15
et +15 secondes par jour.
Mouvements quartz
La températureambiante influence la précisiond’un mouvement à quartz qui peut varier de –0.3 à +0.5 seconde
par jour.
8 Tolérances
Page 7
PICTOGRAMMES
Cal. Calibre
Ref. Référence
E.O.L. Fin de vie de la pile
Entre-cornes
Convention sur le commerce international des espèces
de faune et de flore sauvages menacées d’extinction
Etanchéité
*Les valeurs indiquées en mètres pour l’étanchéité sont équivalentes à la surpression appliquée selon la norme ISO 2281
Etanche jusqu’à 3 bars / 30 m*
Etanche jusqu’à 5 bars / 50 m*
Etanche jusqu’à 10 bars / 100 m*
Etanche jusqu’à 30 bars / 300 m*
Mouvement Quartz
Automatique
Manuel
Glace Saphir
Saphir avec une couche antireflet
au verso de la glace
Saphir avec plusieurs couches antireflet au verso de la glace
Minérale
PMMA de qualité HT
(polyméthacrylate de méthyle)
Matériaux
de la boîte Acier
Or 18 carats
PVD
Acier/PVD
Acier/Or 18 carats
Céramique
9Pictogrammes
Page 8

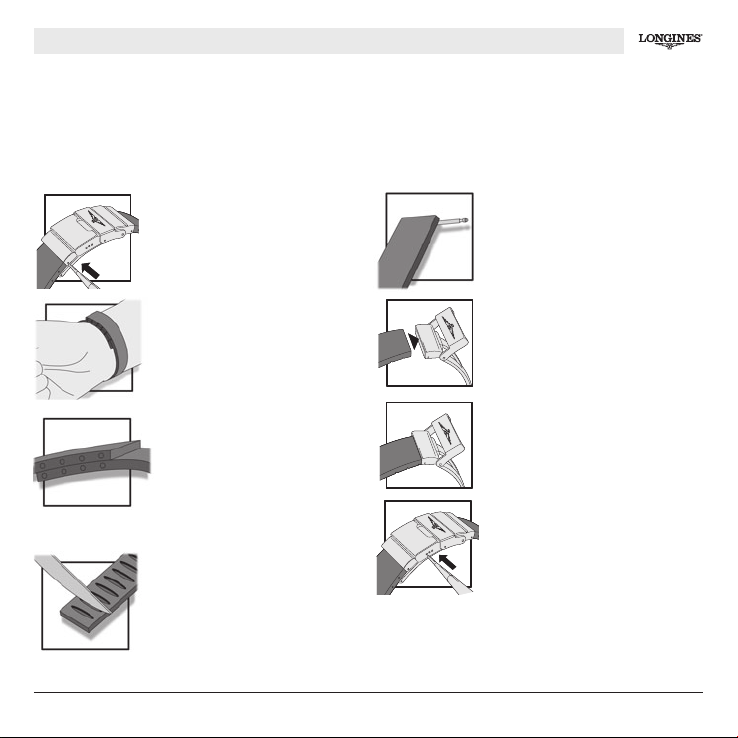

BRACELET CAOUTCHOUC
• Excellente résistance à l’eau et au vieillissement
• Très bonnes propriétés mécaniques
• Très bonne résistance à l’environnement agressif et
extrême
• Souplesse et toucher «soft» incomparable
• Produit de haute technicité
• Qualité haut de gamme
• Finition main
Nous vous conseillons de faire ajuster la longueur de votre bracelet par un concessionnaire Longines.
햲
Détachez les deuxcouvercles du
fermoir en poussant sur les barrettes.
햳
Mesurez la circonférence de votre poignet en enroulant le bracelet
autour de ce dernier. La moitié du
nombre de trous superposés déterminera la longueur correspondant
à votre bras.
Parexemple: moitié avec chiffre pair;
8 trous superposés, la moitié est 4,
retirez 2 trous par brin.
Moitié avec chiffre impair; 14 trous
superposés, la moitié est 7, retran
chez 4 trous sur le brin à 12 heures
et 3 trous sur le brin à 6 heures.
햴
Coupez sur les graduations correspo
ndantes.
-
햵
Introduisez les deux barrettes
dans les brins de caoutchouc.
햶
Assemblez les brins au fermoir,
la face graduée se place contre votre poignet, placez les barrettes
dans les trous les plus proches du
centre du fermoir.
햷
Essayez votre montre.
햸
Pour l’ajustage fin du bracelet,
déplacez la barrette dans un des
trois trous du fermoir.
Si votre bracelet est trop long,
vouspouvezcouper un trousupplémentaire.
Il est recommandé de nettoyer régulièrement votre bracelet caoutchouc à l’eau et au savon,
particulièrement le côté intérieur.
10
Bracelet caoutchouc
Page 9

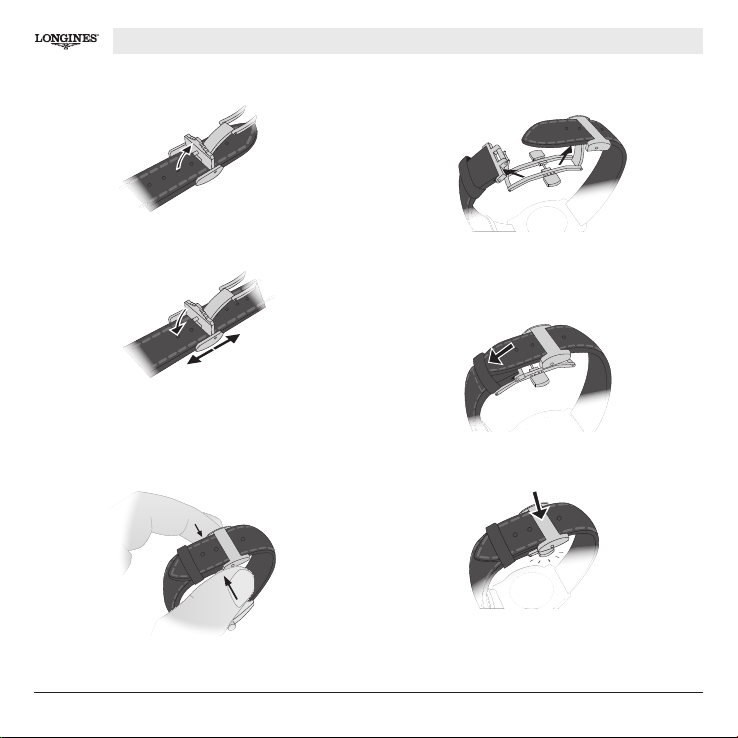

BOUCLE DÉPLOYANTE
Ajustement
햲
Libérez le mécanisme d’ajustement en sortantla gou-
pille de la perforation du long brin du bracelet.
햳
Faites glisser le mécanisme sur le long brin, puis refermez-le en introduisant la goupille dans la perforation
souhaitée.
Ouverture
햴
Ouvrez le fermoir de votre montre Longines en
appuyant simultanément sur les 2 poussoirs situés de
part et d’autre de la boucle.
햵
Déployez la boucle pour élargir le bracelet et retirez
la montre de votre poignet.
Fermeture
햶
Passez votremontre au poignet et glissezle long brin
vers la bouclette fixe.
à tra
햷
Refermez la boucle déployante jusqu’à entendre un
petit déclic. Le cas échéant, passez le long brin à travers la bouclette mobile.
11Boucle déployante
Page 10
CERTIFICAT D’AUTHENTICITÉ
Longines au service du plus beau: le diamant
Le certificat d’authenticité atteste la qualité de chaque
pierre précieuse sélectionnée par les spécialistes de
Longines.
La taille: la taille d’un diamant Longines est le brillant.
La pureté: la classification de la pureté d’un diamant
Longines est le VVS (Very Very Small inclusions). Minuscules inclusions très difficilement visibles à la loupe
grossissant 10x (VVS).
La couleur: la couleur d’un diamant Longines est le To
lton.
Wesse
Le poids: l’unité de mesure du diamant est le carat qui
est égal à 1/5
e
de gramme.
p
12 Certificat d’authenticité
Page 11
ÉTANCHÉITÉ / COURONNE ET POUSSOIRS VISSÉS
Précautions concernant l’étanchéité
Si votre montre est étanche, il est impératif de faire
contrôler l’étanchéité avant chaquesaison balnéaire, car
à la suite d’un choc, ellepeutperdreson étanchéité sans
que vous vous en rendiez compte.
Si le boîtier doit être ouvert pour une cause quelconque,
il faut contrôler et, s’il y a lieu, remplacer les joints de la
glace et du fond ainsi que de la couronne (et/ou des
poussoirs).
Couronne et poussoirs vissés
햲
CertainsmodèlesLongines sont équipés d’une couronne
vissée qui doit être dévissée avant chaque usage en la
tournant dans le sens anti-horaire (fig.햲).
Après usage, remettez la couronne en position 2, puis
repoussez-la et revissez-lafermementen position 1 afin
d’assurer un joint étanche avec le boîtier (fig.햳).
IL EN VA DE MÊME POUR LES POUSSOIRS VISSÉS.
햳
IMPORTANT! Vous devez toujours repousser à fond la
couronne (et/ou le/s poussoir/s)et la (les) revisser fermement pour créer un joint étanche avec le boîtier. Ne
déplacez jamais la couronne (et/ou le/s poussoir/s)
lorsque la montre est dans un environnement humide.
13Etanchéité / Couronne et poussoirs vissés
Page 12
MISE À L’HEURE – GÉNÉRALITÉS
MONTRE HEURES/MINUTES
Couronne à 2 positions
12
Mise à l’heure
Tirezlacouronne en positionextrême2. Effectuez la mise
à l’heure en tournant la couronne dans le sens désiré.
Repoussez la couronne à fond (pos. 1).
MONTRE HEURES/MINUTES/DATE
Couronne à 3 positions
123
Mise à l’heure
Tirezlacouronne en positionextrême3. Effectuez la mise
à l’heure en tournant la couronne dans le sens désiré.
Repoussez la couronne à fond (pos. 1).
Correction rapide de la date
Tirez la couronne en position intermédiaire 2. Effectuez
la mise à la date en tournant la couronne dans le sens
désiré. Repoussez la couronne à fond (pos. 1).
14 Mise à l’heure – Généralités
Page 13
MONTRE HEURES/MINUTES/SECONDES/DATE
Couronne à 3 positions
123
MISE À L’HEURE – GÉNÉRALITÉS
Mise à l’heure et stop seconde
Tirez la couronneen position extrême 3, l’aiguille des secondes est stoppée. Effectuez la mise à l’heure en tournant la couronne dans le sens désiré. Au top horaire
(téléphone, radio, TV), repoussez la couronne à fond
(pos.1). Le premier saut de l’aiguille des secondes se
produira exactement une seconde plus tard (fonction
logique de mise à l’heure), ce qui permet une parfaite
ynchronisation avec un signal horaire.
s
Correction rapide de la date
Tirez la couronne en position intermédiaire 2. Effectuez
la mise à la date en tournant la couronne dans le sens
désiré. Repoussez la couronne à fond (pos.1).
Indicateur de réserve de marche
Certaines montres sont équipées d’un indicateur de réserve de marche (calibres L602, L693, L697).
Si la montren’est pas ou peu portée, l’aiguillese déplace
progressivement dans le sens anti-horaire. Lorsque l’aiguille indique une réserve de marche inférieure à 1/4, il
fa
ut soit remonter, soit porter la montre afin qu’elle ne
s’arrête pas.
Lors du remontage, l’aiguille de réserve de marche se
déplace dans le sens horaire.
15Mise à l’heure – Généralités
Page 14
TABLEAU DES ÉQUIVALENCES
La référence de votre montre est gravée sur le fond.
Réf. Calibre Collection Page
L1.641. L650 Conquest Heritage 39
L2.156. L652 Longines evidenza 39
L2.503. L600 The Longines Master Collection 26
L2.601. L614 The Lindbergh Hour Angle Watch 29
L2.629. L651 The Longines Master Collection 39
L2.631. L635 The Longines Master Collection 21
L2.643. L650 Longines evidenza 39
L2.648. L607 The Longines Master Collection 18
L2.666. L693 The Longines Master Collection 20
L2.669. L651 The Longines Master Collection 39
L2.670. L599 Longines evidenza 18
L2.671. L600 Longines evidenza 26
L2.672. L602 Longines evidenza 20
L2.673. L678 The Longines Master Collection 45
L2.676. L601 The Longines Master Collection 18
L2.678. L699 The Lindbergh Hour Angle Watch 29
L2.688. L678 Longines evidenza 45
L2.693. L696 The Longines Master Collection 41
L2.701. L674 Longines evidenza 39
L2.708. L602 The Longines Master Collection 20
L2.713. L699 The Longines Weems Second-Setting Watch 31
L2.714. L697 The Longines Master Collection 32
L2.715. L698 The Longines Master Collection 32
L2.716. L697 The Longines Master Collection 32
L2.717. L698 The Longines Master Collection 32
L2.718. L704 The Longines Master Collection 23
L2.730. L705 Longines Lindbergh’s Atlantic Voyage Watch 41
L2.733. L688 The Longines Column-Wheel Chronograph 41
L2.741. L667 The Longines Weems Chronograph 39
L2.742. L688 The Longines Column-Wheel Chronograph 41
16 Tableau des équivalences
Page 15
TABLEAU DES ÉQUIVALENCES
Réf. Calibre Collection Page
L2.743. L688 The Longines Column-Wheel Sports Chronograph 41
L2.744. L688 The Longines Column-Wheel Sports Chronograph 41
L2.745. L683 Longines Heritage 1951 41
L2.747. L674 Longines Heritage 1954 39
L3.279. L538 Conquest 36
L3.635. L683 GrandeVitesse-Instrument pour Cavalier 43
L3.636. L667 GrandeVitesse 39
L3.637. L686 GrandeVitesse 47
L3.643. L541 HydroConquest 36
L3.644. L667 HydroConquest 39
L3.651. L667 HydroConquest 39
L3.660. L541 Conquest 36
L3.661. L667 Conquest 39
L3.662. L667 Conquest 39
L3.665. L696 HydroConquest 41
L3.666. L705 Longines Admiral 41
L3.667. L705 Longines Admiral 41
L3.668. L704 Longines Admiral 23
L3.669. L704 Longines Admiral 23
L3.670. L686 Longines Admiral 47
L3.672. L541 HydroConquest 36
L3.673. L667 HydroConquest 39
L3.674. L633-Diver The Longines Legend Diver Watch 24
L3.678. L667 Conquest 39
L4.756. L651 Flagship Heritage 39
L4.792. L678 Flagship Heritage 45
L4.796. L683 Flagship Heritage 41
L4.797. L698 Longines Heritage Retrograde 32
L4.799. L636 Flagship 19
L5.656. L538 Longines DolceVita 36
L5.680. L538 Longines DolceVita 36
L5.687. L538 Longines DolceVita 36
17Tableau des équivalences
Page 16
L599 – L601, L607
L599 -L601 L607
Indiquent les heures, les minutes, lessecondesetla date.
Couronne à 3 positions
Remontage
Les mouvements naturels de votre poignet remontent
automatiquement votre montre Longines qui dispose
d’une réserve de marche de 42 heures. Le remontage
manuel n’est nécessaire que si vous cessez de porter
votre montre pendant plusieurs jours.
(couronne poussée à fond)
ATTENTION! Ne corrigez jamais la date entre 21 h00 et
03h00 du matin, ceci pour ne pas détériorer le mécanisme.
Mise à l’heure et stop seconde
Tirez la couronneen position extrême 3, l’aiguille des secondes est stoppée. Effectuezla mise à l’heure en tour-
nt la couronne dans le sens désiré. Au top horaire
na
(téléphone, radio, TV), repoussez la couronne à fond
(pos.1).
Correction rapide de la date
Tirez la couronne en position intermédiaire 2. Tournezla
couronne vers l’ arrière jusqu’à la date désirée, puis repoussez la couronne à fond (pos.1). Une remiseà la date
est nécessaire après les mois de moins de 31 jours.
18 Montres automatiques
Page 17
Indique les heures, les minutes, les secondes, la date
et le jour.
Couronne à 3 positions
Remontage
(couronne poussée à fond)
Les mouvements naturels de votre poignet remontent
automatiquement votre montre Longines qui dispose
d’une réserve de marche de 38 heures. Le remontage
manuel n’est nécessaire que si vous cessez de porter
votre montre pendant plusieurs jours.
L636
L636
ATTENTION! Ne corrigez jamais la date entre 21 h00 et
03h00 du matin, ceci pour ne pas détériorer le mécanisme.
Mise à l’heure et stop seconde
Tirez la couronneen position extrême 3, l’aiguilledessecondes est stoppée. Effectuezla mise à l’heure en tour-
nt la couronne dans le sens désiré. Au top horaire
na
(téléphone, radio, TV), repoussez la couronne à fond
(pos.1).
Correction de la date et du jour
Tirez la couronne en position intermédiaire 2. Tournezla
couronnevers l’avant pour corriger la date, vers l’arrière
pour corriger le jour, puis repoussez la couronne à
fond (pos. 1). Une remise à la date est nécessaire après
les mois de moins de 31 jours.
Montres automatiques
19
Page 18
L602, L693
L602 L693
Indiquent les heures, les minutes, lessecondesetla date,
ainsi que la réserve de marche.
Couronne à 3 positions
Remontage
Les mouvements naturels de votre poignet remontent
automatiquement votre montre Longines qui dispose
d’une réserve de marche de 42 heures. Le remontage
manuel n’est nécessaire que si vous cessez de porter
votre montre pendant plusieurs jours.
L’indicateur de réserve de marche se modifie automatiquement lors du rem
votr
(couronne poussée à fond)
ontagemanuel ou automatique de
e montre.
ATTENTION! Ne corrigez jamais la date entre 21 h00 et
03h00 du matin, ceci pour ne pas détériorer le mécanisme.
Mise à l’heure et stop seconde
Tirez la couronneen position extrême 3, l’aiguille des secondes est stoppée. Effectuez la mise à l’heure en tournant la couronne dans le sens désiré. Au top horaire
(téléphone, radio, TV), repoussez la couronne à fond
(pos.1).
Correction rapide de la date
Tirez la couronne en position intermédiaire 2. Tournezla
couronne vers l’arrière (L602) ou vers l’avant (L693)
jusqu’à la date désirée, pui
f
ond (pos. 1). Une remise à la date est nécessaire après
les mois de moins de 31 jours.
s repoussez la couronne à
20 Montres automatiques
Page 19
L635
Indique les heures, les minutes, les secondes et la date,
ainsique l’heure des 24 fuseaux horaires de la Terre auxquels un lieu de référence a été attribué (Brevet déposé
par Longines sous le No 02266/92-3).
Couronne à 3 positions
Remontage
(couronne poussée à fond)
Les mouvements naturels de votre poignet remontent
automatiquement votre montre Longines qui dispose
d’une réserve de marche de 42 heures. Le remontage
manuel n’est nécessaire que si vous cessez de porter
tre montre pendant plusieurs jours.
vo
Correction du fuseau horaire et de la date
Tirez la couronne en position intermédiaire 2. En tournant la couronneversl’avant ou vers l’arrière, vous faites
avancer ou reculerl’aiguilledesheurespar pas successifs
d’une heure entière, sans influencer l’indication des minutes et des secondes.
L635 – 24 FUSEAUX HORAIRES
Au passage de l’aiguille des heures à minuit, le calendrier affiche automatiquement une nouvelledate, soitcelle
du lendemain, soit ce
l
equel on procède à la correction. Une remise à la date
lle de la veille, selon le sens dans
est toutefois nécessaire après les mois de moins de
31 jours. Repoussez la couronne à fond (pos. 1).
Mise à l’heure et stop seconde
Tirez la couronneen position extrême 3, l’aiguilledessecondes est stoppée. Effectuez la mise à l’heure en tournant les aiguilles dans le sens désiré. En tournant la couronne,on fait également tourner le disque 24 heures. Au
top horaire (téléphone, radi
nd (pos.1).
à fo
o, TV), repoussez la couronne
Montres automatiques
21
Page 20
L635 – 24 FUSEAUX HORAIRES
Comment utiliser votre montre Longines
24 Fuseaux Horaires
Tirez la couronne en position 3, l’aiguille des secondes
est stoppée.
Tournez la couronne dans un sens ou dans l’autre de
manière que votre heure locale (heure d’hiver) se situe
sur le disque 24 heures en face de la ville du fuseau horaire où vous vous trouvez.
Repoussez la couronne en position intermédiaire 2 et
ajustez l’aiguille d’heure au temps local, en vérifiant
que la datesaute à minuit. Repoussezla couronn
(po
s.1).
Votre montre est maintenant réglée au temps universel
par le disque 24 heuresetau temps localparlesaiguilles.
Exemple: le 23 février, à Paris, le GMT (London) est à
12 heures, les aiguilles indiquent 10 heures 08 minutes
et sur le disque, le chiffre 10 est en face de Paris.
22 Montres automatiques
e à fond
Mode d’emploi de voyage
Tirez la couronneen position intermédiaire 2. Ajustez votre aiguille d’heure par rapport au fuseau horaire de la
ville où vous vous trouvez (voir table des villes
po
ussez la couronne à fond (pos.1).
Certains pays sont soumis à l’heure d’été; pour ajuster
votre montre, procédez de la même façon.
Exemple: le 23 février, à Tokyo, le GMT (London) est à
12 heures, les aiguilles indiquent 18 heures 08 minutes
et sur le disque, le chiffre 10 est en face de Paris: cela
signifie qu’il est 10 h 08 min à Paris.
). Re-
Page 21
L704
Indique les heures, les minutes, les secondes et la date,
ainsi que l’heure d’un second fuseau horaire.
Couronne à 3 positions
Remontage
Les mouvements naturels de votre poignet remontent
automatiquement votre montre Longines qui dispose
d’une réserve de marche de 46 heures. Le remontage
manuel n’est nécessaire que si vous cessez de porter
votre montre pendant plusieurs jours.
(couronne poussée à fond)
Mise à l’heure et stop seconde
Tirez la couronne en position extrême 3, l’aiguille des
secondes est stoppée.Effectuezlamise à l’heure en tournant la couronne dans le sens désiré. Au top horaire
(téléphone, radio, TV), repoussez la couronne à fond
(pos.1).
L704 – 24 HEURES
ATTENTION! Ne corrigez jamais la date entre 21 h00 et
03h00 du matin, ceci pour ne pas détériorer le mécanisme.
Correction rapide de la date
Tirez la couronne en position intermédiaire 2. Tournezla
couronne vers l’avant jusqu’à la date désirée, puis repoussez la couronne à fond (pos.1). Une remiseà la date
est nécessaire après les mois de moins de 31 jours.
En voyage, correction de l’heure du second fuseau
horaire (aiguille 24 heures)
Tirez la couronneen position intermédiaire 2. Ajustez votre aiguille 24 heures par rapport au fuseau horaire du
lieu où vous vous trouvez, en tournant la couronne vers
l’arrière. Repoussez la couronne à fond (pos. 1).
Montres automatiques
23
Page 22
L633 – DIVER
L633 – Diver 햲
Indique les heures, les minutes, les secondes, et vous
permet également de contrôler votre temps de plongée.
Votre Longines Legend Diver Watch dispose de 2 couronnes, A et Diver, donnant accès à des fonctions spécifiques (fig.햲).
Couronne A à 2 positions
Remontage
Les mouvements naturels de votre poignet remontent
automatiquement votre montre Longines qui dispose
d’une réserve de marche de 42 heures. Le remontage
manuel n’est nécessaire qu
v
otre montre pendant plusieurs jours.
(couronne poussée à fond)
e si vous cessez de porter
Mise à l’heure et stop seconde
Dévissez et tirez la couronne A en position extrême 2,
l’aiguille des secondes est stoppée. Effectuez la mise à
l’heure en tournant la couronne dans le sens désiré. Au
top horaire (téléphone, radio, TV), repoussez et revissez
la couronne A à fond (pos.1).
Couronne vissée Diver
Contrôle du temps de plongée
Dévissezà fond la couronne Diver. Au départ de la plongée, faites tourner le réhaut tournant bidirectionnel pour
ajuster le pointeur sur l’aiguille des minutes. Repoussez
onne à fond, puis revissez-la (fig.햳).
la cour
La lecture du temps de plongée se fait avec l’aiguilledes
minutes sur la graduation du réhaut tournant bidirectionnel (fig.햴). Dans l’exemple: 15 minutes de plongée.
햳햴
24 Montres automatiques
Page 23
L633 – DIVER DATE
햲
L633 – Diver Date
Indique les heures, les minutes, les secondes et la date,
et vous permet également de contrôler votre temps de
plongée.
Votre Longines Legend Diver Watch dispose de 2 couronnes, A et Diver, donnant accès à des fonctions spécifiques (fig.햲).
Couronne A à 3 positions
Remontage
Les mouvements naturels de votre poignet remontent
automatiquement votre montre Longines qui dispose
d’une réserve de marche de 42 heures. Le remontage
manuel n’est néce
v
otre montre pendant plusieurs jours.
(couronne poussée à fond)
ssaire que si vous cessez de porter
Mise à l’heure et stop seconde
Dévissez et tirez la couronne A en position extrême 3,
l’aiguille des secondes est stoppée. Effectuez la mise à
l’heure en tournant la couronne dans le sens désiré. Au
top horaire (téléphone, radio, TV), repoussez et revissez
la couronne A à fond en position 1.
ATTENTION! Ne corrigez jamais la date entre 21 h00 et
03h00 du matin, ceci pour ne pas détériorer le mécanisme.
Correction de la date
Dévissezettirez la couronne A en positionintermédiaire 2.
Tournez la couronne en avant jusqu’à l’apparition du chif-
e désiré. Repoussez et revissez la couronne A à fond
fr
en position 1.
Couronne vissée Diver
Contrôle du temps de plongée
Dévissez à fond la couronne Diver. Au départ de la plongée, faites tourner le réhaut tournant bidirectionnel pour
ajuster le pointeur sur l’aiguille des minutes. Repoussez
la couronne à fond, puis revissez-la (fig. 햳).
La lecture du temps de plongée se fait avec l’aiguilledes
minutes sur la graduation du réhaut tournant bidir
onnel (fig.햴). Dans l’exemple: 15 minutes de plongée.
ti
햳햴
ec-
25Montres automatiques
Page 24
L600 – PHASES DE LA LUNE
L600
Indique les heures, les minutes, les secondes, la date,
le jour, le mois et les phases de la Lune.
Couronne à 2 positions
Remontage
Les mouvements naturels de votre poignet remontent
automatiquement votre montre Longines qui dispose
d’une réserve de marche de 42 heures. Le remontage
manuel n’est nécessaire que si vous cessez de porter
votre montre pendant plusieurs jours.
(couronne poussée à fond)
ATTENTION!Abstenez-vous de tout réglageentre 21h00
et 03h00 du matin, ainsi que du réglage des lunaisons,
par le poussoir-correcteur des phasesde la Lune,entre
15h00 et17h00,sous peined’endommagerle mécanisme.
Mise à l’heure et stop seconde
Tirez la couronne en position extrême 2, l’aiguille des
secondes est stoppée.Effectuezlamise à l’heure en tournant la couronne dans le sens désiré. Au top horaire
(téléphone, radio, TV), repoussez la couronne à fond
(pos.1).
Correction du quantième à aiguille (date) 31 jours
Le poussoir-correcteur du quantième à aiguilleB est situé
à 4 heures. Appuyez, à l’aide de la pointe douce fournie par Longines, sur le poussoir-correcteur du quantième à aiguille B jusqu’à ce que l’aiguille de la date se
positionne sur la d
cessaire pour les mois de moins de 31 jours.
né
ate voulue. Une remise à la date est
Correction du mois
Le poussoir-correcteur du mois A est situé à 2 heures.
Appuyez, à l’aide de la pointe douce fournie par
Longines, sur le poussoir-correcteur du mois A jusqu’à
ce que le mois souhaité soit indiqué.
26 Montres automatiques
Page 25
Correction du jour
Le poussoir-correcteur des jours D est situé à 10 heures.
Appuyez à l’aide d’une pointe douce sur ce correcteur
pour positionner le jour exact.
Correction des phases de la Lune
Le poussoir-correcteur des phases de la Lune C est situé à 8 heures.Appuyez,à l’aide de la pointe doucefournie par Longines, sur le poussoir-correcteur des phases
de la Lune jusqu’à ce que la pleine Lune apparaisse au
centre du guichet des phases de la Lune. Déterminez
la date de la
calendrier indiquantlesétats de la Lune.* Appuyez à nouveau sur le poussoir-correcteur des phases de la
L
une C a
la dernière pleine Lune.
*Voir tableau des lunaisons page 28
dernière pleine Lune à l’aide d’un agenda-
utant de fois qu’il s’est écoulé de jours depuis
L600 – PHASES DE LA LUNE
27Montres automatiques
Page 26
L600, L678 – PHASES DE LA LUNE TABLEAU DES LUNAISONS
Premier quartier
24 décembre 2009
2010
23 janvier
22 février
23 mars
21 avril
20 mai
19 juin
18 juillet
16 août
15 septembre
14 octobre
13 novembre
13 décembre
12 janvier
2011
11 février
12 mars
11 avril
10 mai
9 juin
8 juillet
6 août
4 septembre
4 octobre
2 novembre
2 décembre
1 janvier
2012
31 janvier
1 mars
30 mars
29 avril
28 mai
27 juin
26 juillet
24 août
22 septembre
22 octobre
20 novembre
20 décembre
2013
18 janvier
17 février
Pleine lune
31 décembre 2009
30 janvier
28 février
30 mars
28 avril
27 mai
26 juin
26 jui
llet
24 août
23 septembre
23 octobre
21 novembre
21 décembre
19 janvier
18 février
19 mars
18 avril
17 mai
15 juin
15 juillet
13 août
12 septembre
12 octobre
10 novembre
10 décembre
9 janvier
7 février
8 mars
6 avril
6 mai
4 juin
3 juillet
2 août
31 août
30 septembre
29 octobre
28 novembre
28 décembre
27 janvier
25 février
Dernier quartier
7 janvier 2010
5 février
7 mars
6 avril
6 mai
4 juin
4 juillet
3 août
1 septembre
1 octobre
30 octobre
28 novembre
28 décembre
26 janvier
24 février
26 mars
2
5 avril
24 mai
23 juin
23 juillet
21 août
20 septembre
20 octobre
18 novembre
18 décembre
16 janvier
14 février
15 mars
13 avril
12 mai
11 juin
11 juillet
9 août
8 septembre
8 octobre
7 novembre
6 décembre
5 janvier 2013
3 février
4 mars
Nouvelle lune
15 janvier 2010
14 février
15 mars
14 avril
14 mai
12 juin
11 juillet
10 août
8 septembre
7 octobre
6 novembre
5 décembre
4 janvier 2011
3 février
4 mars
3 avril
3 mai
1 juin
1 juillet
30 juillet
29 août
27 septembre
26 octobre
25 novembre
24 décembre
2
3 janvier
21 février
22 mars
21 avril
20 mai
19 juin
19 juillet
17 août
16 septembre
15 octobre
13 novembre
13 décembre
11 janvier 2013
10 février
11 mars
28 Tableau des lunaisons
Page 27
Le modèle original de la montre The Lindbergh Hour
Angle Watch a été conçu par Charles Lindbergh
comme un instrument de navigation à l’usage des pilotes en cours de vol. Utilisée avec un sextant et un almanach nautique, cette montre permet de déterminer
rapidement l’angle horaire de Greenwich, autrement dit
la longitude.
Grâce à son ingénieuse combinaison de cadrans, ce
garde-temps diffère d’une montre ordinairesous trois as
pe
cts:
A Les indications du cadran sont conçues pour donner simultanément l’heure (en heures, minutes et secondes) et l’angle horaire (en degrés et minutes d’arc).
B Le cadran central mobile indiquelessecondes, sa position peut être modifiée à l’aide de la couronne en vue
d’une synchronisation avec un signal horaire.
C La lunette tournantepermet de corrigerl’équation du
temps (variable d’un jour à l’autre).
Couronne à 3 positions
Remontage
Les mouvements naturels de votre poignet remontent
automatiquement votre montre Longines qui dispose
d’une réserve de marche de 42 heures. Le remontage
manuel n’est nécessaire que si vous cessez de porter
votre montre pendant plusieurs jours.
(couronne poussée à fond)
Mise à l’heure et stop seconde
Tirez la couronneen position extrême 3, l’aiguille des secondes est stoppée. Effectuez la mise à l’heure en tour-
L614, L699 – THE LINDBERGH HOUR ANGLE WATCH
-
nant la couronne dans le sens désiré.Au top horaire (téléphone,radio,TV), repoussez la couronne à fond (pos.1).
L614, L699
Synchronisation avec un signal horaire
La couronne, tirée en position intermédiaire 2, fait tourner le cadran central (dans les deux sens). Tirez la couronne en position intermédiaire 2 et faites tourner le cadran central de façon à ce que l’aiguille des secondes
coïncide avec la division «60/15» au dernier top du signal horaire. Repoussez la couronne à fond (pos. 1).
Poussoir D à 4 heures
Il sert à ouvrir le fond du boîtier, rendant ainsi le mouvement visible à travers une glace de protection en saphir.
Le cadran espace/temps et son fonctionnement
La conception de l’ensemble de la montre The Lindbergh
Hour Angle Watch tient compte du fait que la rotation
de la Terre est de 360° en 24 heures, de 180° en 12 heures, de 15° en 1 heure et de 15’ d’arc en 1 minute.
29Montres automatiques
Page 28
L614, L699 – THE LINDBERGH HOUR ANGLE WATCH
Par conséquent:
L’aiguille des heures indique 15° par heure. Un tour de
cadran (12 heures) équivaut à 180°.
L’aiguille des minutes indique 1° par 4’, soit 15° par
heure. Chacun de ces 15° est subdivisé en quatre secteurs de 15’ d’arc. Toutesces indications sont gravées
sur la lunette tournante.
Une rotation complète de l’aiguille des secondes centrale équivaut à 15’ d’arc. Le cadran central mobile est
divisé en 60’’ et en 15’ d’ar
c.
Utilisation de votre The Lindbergh Hour Angle Watch
Vous avez synchronisé la montre avec le signal horaire.
Au moment où vous faites le point, la montre indique
4 heures, 37 minutes et 12 secondes. L’équation du
temps, pour le jour en question, est de moins 4 minutes
et 50 secondes.
Vous déplacez donc le repère situé à «15» sur la lunette
de 4 divisions vers la gauche. Ces divisions représentant les minutes gravées sur le pourtour du boîtier.
Vos données sont les suivantes:
iguille des secondes (cadran central) 3
A
Aiguille des minutes (lunette) 10° 15’
Aiguille des heures (cadran principal) 60°
Comme vous n’avez tourné la lunette que
de 4 minutes, vous devez encore tenir
compte de 50 secondes (souvenez-vous
que l’équation du temps pour aujourd’hui
est de moins 4 minutes et 50 secondes).
Sur le cadran central,50 est en facede 12½ ./. 12½’
Angle horaire Greenwich du soleil
(votre longitude) 70° 5½’
’
30 Montres automatiques
Page 29
Indique les heures, les minutes et les secondes. Le cadran central tournant indique les secondes; sa position
peut être modifiée à l’aide de la couronne en vue d’une
synchronisation avec un signal horaire sans arrêter les
secondes, les minutes et les heures.
Couronne à 3 positions
Remontage
Les mouvements naturels de votre poignet remontent
automatiquement votre montre Longines qui dispose
d’une réserve de marche de 42 heures. Le remontage
ma
v
otre montre pendant plusieurs jours.
(couronne poussée à fond)
nuel n’est nécessaire que si vous cessez de porter
Mise à l’heure et stop seconde
Tirez la couronne en position extrême 3, l’aiguille des
secondes est stoppée.Effectuezlamise à l’heure en tournant la couronne dans le sens désiré. Au top horaire
(téléphone, radio, TV), repoussez la couronne à fond
(pos.1).
L699 – THE LONGINES WEEMS SECOND-SETTING WATCH
L699-Weems
Synchronisation avec un signal horaire
La couronne, tirée en position intermédiaire 2, fait tourner le cadran central (dans les deux sens). Tirez la couronne en position intermédiaire 2 et faites tourner le ca-
n central de façon à ce que l’aiguille des secondes
dra
coïncide avec la division «60» au dernier top du signal
horaire. Repoussez la couronne à fond (pos. 1).
Poussoir A à 4 heures
Il sert à ouvrir le fond du boîtier, rendant ainsi le mouvementvisible à travers uneglacedeprotection en saphir.
Montres automatiques
31
Page 30
L697, L698 – 3X / 4X RETROGRADE
C
L697
L697 Indique les heures, les minutes, les secondes, la
réserve de marche, et, par affichage rétrograde, le jour,
la date et l’heure du second fuseau horaire.
L698 Indique les heures et les minutes, et par affichage
rétrograde la petite seconde, le jour, la date et l’heure
du second fuseau horaire.
Couronne à 3 positions
Tourner la couronne permet non seulement de corriger
l’heure, la minute et la seconde, mais par interdépendance également le jour, la date et l’heure d
se
au horaire.
u second fu-
Remontage (couronne poussée à fond)
Les mouvements naturels de votre poignet remontent
automatiquement votre montre Longines qui dispose
d’une réserve de marche de 46 heures. Le remontage
manuel n’est nécessaire que si vous cessez de porter
votre montre pendant plusieurs jours.
L’indicateur de réserve de marche (L697) se modifie automatiquement lors du remontage manuel ou automatique de votre montre.
32 Montres automatiques
C
L698
Mise à l’heure et stop seconde
Tirez la couronneen position extrême 3, l’aiguille des secondes est stoppée. Effectuez la mise à l’heure en tournant la couronne dans le sens désiré.Au top horaire (téléphone, radio, TV), repoussez la couronne à fond. Cette
correction influence également l’heure d’un second fuseauhoraire ainsiquelejour et la date aprèschaque passage par minuit, et est effectuée lorsqu’on repousse la
couronne en position 1. Les aiguilles du jour, du quantième et du fuseau horaire 24 H
ors des secteurs rétrogrades lorsqu’on tire la couronne
h
sont déplacées en de-
en position 3.
Correction rapide de l’heure
Tirez la couronne en position intermédiaire 2. Tournezla
couronne dans le sens désiré. L’aiguille des heures
avance par saut de 1 heure, sans modifier la minute ni
la seconde. Repoussez ensuite la couronne à fond en
position 1. Cette correction influence également le jour
et la date après chaque passage par minuit et est effectuée lorsqu’on repousse
L
es aiguilles du jour, du quantième et du fuseau horaire
la couronne en position 1.
Page 31
L697, L698 – 3X / 4X RETROGRADE
24 H sont déplacées en dehors des secteurs rétrogrades
lorsqu’on tire la couronne en position 2.
Mise à l’heure matin (AM)/après-midi (PM)
Le cadran est divisé en 12 heures. La date et le jour de
la semaine changent uniquement une fois toutes les
24 heures (chaque 2
e
tour complet de l’aiguille des
heures).
Afin de s’assurerque les changements de la date et des
jours de la semaine s’effectuent bien au passage à minuit, veuillez respecter la marche
a
vant de régler la date et le jour de la semaine.
à suivre ci-dessous
Mémorisez le jour de la semaine indiqué sur le cadran.
Tirez la couronneenposition 2 (Correctionrapidedel’heure)
et tournez-la dans le sens horaire jusqu’àce que l’aiguille
des heures ait effectué un tour complet.
Repoussez la couronne en position 1 (Remontage).
Contrôlezsi l’indicationdu jour de la semaine a changé.
Si c’estle cas,la montre indique par conséquent le matin
(AM). Si la montre indique le matin, mais qu’en réalité
c
’est l’après-midi, tirez la couronne en position 2
(Correction rapide de l’heure) et tournez jusqu’à ce que
l’aiguille des heures ait effectué un tour complet.
Si, par contre, le jour de la semaine n’a pas changé, la
montre indique par conséquent l’après-midi (PM). Si la
montre indique l’après-midi, mais qu’en réalité c’est le
matin, tirez la couronne en position 2 (Correction rapide
de l’heure)et tournez jusqu’à ce que l’aiguille des heures
it effectué un tour complet.
a
poussez la couronne en position 1 (Remontage).
Re
ATTENTION! Il n’y a pas de changements apparentssur
le cadran lors des manipulations de la couronne en po-
sitions 2 et 3.
Indicateur 24 heures: au cas où vous ne souhaiteriez
pas utiliser la fonction Second fuseau horaire, vous pouvez la transformer en indicateur 24 heures. Ceci vous
permet de vous épargner cette marche à suivre dans
le futur. Voir sous chapitre: Synchronisation de l’heure
du second fuseau horaire / Indicateur 24 heures.
Fonction des 3 poussoirs-correcteurs
Les 3 poussoirs-correcteurs sont actifs dans toutes les
positions de la couronne.
ATTENTION! Ne corrigez jamais la date et ne manipu-
lezpas lespoussoirs-correcteursdu jour A etdeladate B
entre 21 h 00 et 03 h00 du matin, ceci pour ne pas détériorer le mécanisme.
Correction du jour de la semaine
Pressez le poussoir A pour corriger le jour.
Correction de la date (quantième)
Pressez le poussoir B pour corriger la date.
33Montres automatiques
Page 32
L697, L698 – 3X / 4X RETROGRADE
Correction de l’heure du second fuseau horaire
(aiguille 24 heures)
ATTENTION! Le poussoir-correcteur C doit être dévissé
avant chaque usage en le tournant dans le sens antihoraire.Après usagerevissez-lefermement afin d’assurer
un joint étanche avec le boîtier.
Pressez le poussoir C pour corriger l’heure du second
fuseau horaire par pas successifs d’une heure entière,
sans influencer l’indicationdes minutes et des secondes.
e: vous êtes à l’heure de Genève (home time), il
Exempl
st 8 heures du matin, vous savez qu’il y a + 8 heures
e
de décalage horaire entre la Suisse et le Japon.
Variante a: votre montre reste à l’heure et à la date de
Genève. Vous pressez le poussoir C pour corriger
l’heure du second fuseau horaire de manière à placer
l’aiguille 24 heures sur le chiffre 16 (heure du Japon).
L697 L698
Variante b: vous voyagez au Japon et désirez que votre
montre indique l’heure et la date du Japon. Vous corrigezl’heure e
n tournant la couronne (en position 2)
dans
le sens horaire pour positionner l’aiguille des heures sur
4 (16 h – heure du Japon). Repoussez ensuite la couronneà fond. L’affichage du second fuseau horairereste
sur 8 heures (heure de Genève / home time).
L697 L698
Synchronisation de l’heure du second fuseau horaire /
Indicateur 24 heures
Afindesynchroniserle second fuseau horaire avec l’heure
actuelle, utilisezlepoussoir-correcteurC.Silamontres’arrête, vous pouvez imméd
c
ateur du second fuseau horaire si la montre indique le
iatement constater sur l’indi-
matin (AM) ou l’après-midi (PM).
Veuillez prendre note qu’en employant la Correction ra-
pide de l’heure (couronne en position 2), la synchronisation sera déréglée.
Revissez fermement le poussoir-correcteur C afin d’assurer un joint étanche avec le boîtier.
34 Montres automatiques
Page 33
CHRONOGRAPHES – GÉNÉRALITÉS
Le chronographe
Le chronographe est un instrument de mesure de temps
courts. Utilisé dans les activités sportives principalement,
il trouve aussi son sens dans l’aviation ou les expériences
scientifiques, par exemple.
ATTENTION! Ne faites jamais la mise à l’heure avec le
chronographe enclenché.
La roue à colonnes (Column Wheel)
Le mouvement à roue à colonnes est reconnu pour la
sensation de netteté que transmet son fonctionnement.
En particulie r, la réactivité instantanée de ses poussoirs
ajoute au plaisir d’emploi qu’offre le chronographe.
Rattrapante
Dans un chronographe avec rattrapante, une deuxième
aiguille est superposée à la trotteuse. Lors de la lecture
de temps intermédiaire/s, seule la rattrapante s’arrête.
Une nouvelle pression sur le poussoir et elle rattrape la
trotteuse.
Echelle tachymétrique
Le tachymètre est une graduation sur le cadran ou sur
la lunette du chronographe permettant de déterminer des
vitesses moyennes sur la base d’un temps d’observation inférieur à 60 secondes.
Chronométrez le temps nécessaire pour parcourir 1 kilomètre (ou 1 mile). L’endroit où l’aiguille des secondes
s’arrête indique la vitessemoyenne.S’il faut 30 secondes
pour parcourir 1 km (ou 1 mile), l’échelle indique une vitesse moyenne de 120 km/h (ou 120 miles/h).
Chronographes – Généralités
35
Page 34
L538, L541
L538 L541
Utilisés comme montre, les chronographes à quartz
Longines calibre L538 ou L541 indiquent les heures, les
minutes, les secondes et la date.
Tournez la
s
Repoussez la couronne à fond (pos.1).
couronne jusqu’à l’apparition du chiffre dé-
iré. La date avance ou recule lors du passage à minuit.
Dans la fonction chronographe, ces modèles peuvent
chronométrer des événements d’une durée allant
jusqu’à 30 minutes (cal. L538) ou 12 heures (cal.L541),
tout en affichant les résultats au 1/10
e
de seconde.
IMPORTANT! Ne laissez pas la couronne en position intermédiaire 2 pendant plus de 20 minutes, sous peine
d’interférence avec la fonction horaire.
Couronne à 3 positions
Mise à l’heure et stop seconde
Pour synchroniser la montre avec le signal horaire officiel (radio, téléphone, etc.), tirez la couronne en position
extrême3, au moment où la petite aiguille des secondes
à 60, puis repoussez la couronne à fond (pos. 1) au
est
top horaire. Le calendrierchangetoutesles fois que l'aiguille des heures passe à minuit.
FONCTIONS CHRONOGRAPHE
Fonction standard Start-Stop
Fonction Add Rallye (temps partiels)
Fonction Split (temps intermédiaires)
Fonction standard Start-Stop
Chronométrage d’un événement isolé:
Appuyez sur le poussoir A: le chronographe démarre.
Changement de fuseau horaire et de date
Tirez la couronne en position intermédiaire 2. L’aiguille
Appuyez sur le poussoir A: le chronographe s’arrête.
Appuyez sur le poussoir B po
ur la remise à zéro.
des heures peut être avancée ou reculée sans influencer le réglage des aiguilles des minutes et des secondes.
36 Chronographes quartz
Page 35
L538, L541
ATTENTION! En maintenantpendant plus d’uneseconde
la pression sur les poussoirs A et B, vous faites avancer rapidement les aiguilles.
Fonction Add Rallye (temps partiels)
Mesure des événements successifs, mais non les intervalles qui les séparent. Chaque résultat s’ajoute au
précédent. Pour chronométrerlesdifférentes étapesd’un
rallye automobile, procédez comme suit:
Au départ de la première étape, appuyez sur le poussoir A. Le chronographe démarre.
A la fin de la première étape, appuyez à nouveau sur le
poussoir A. Le chronographe s’arrête.
Agissez de même pour chaque étape du rally
A la fin de la dernière étape, le chronographe indique le
temps total du rallye, autrement dit le temps cumulé de
utes les étapes.
to
Appuyez sur le poussoir B pour la remise à zéro.
e.
Fonction Split (temps intermédiaires)
Cette fonction permet de chronométrer un événement
isolé tout en enregistrant les temps intermédiaires de manière cumulative, pendant le déroulement.
ATTENTION! Pendant la durée d’affichage d’un temps intermédiaire, le chronographe continue à chr
l
’événement.
Appuyez sur le poussoir A au départ d’un événement
à chronométrer, par ex. une course à pied.
Appuyezsur le poussoirB pour obtenir le premier temps
intermédiaire.
Appuyez à nouveau sur le poussoir B. Les aiguilles du
chronographe rattrapent à nouveau le temps écoulé depuis le début de la course.
Procédez de même, appuyez une fois sur le poussoir B
pour obtenir le deuxième temps intermédiaire et faites
ainsi rattraperles aiguillesduchronographe
écoulé, en exerçant une seconde pression sur le pousso
ir B.
onométrer
avecletemps
37Chronographes quartz
Page 36
L538, L541
A la fin de la course, appuyez sur le poussoir A. Le chronographe affiche maintenant le temps total de cette
course.
Appuyez sur le poussoir B pour la remise à zéro.
REMARQUE: la fonction Split/temps intermédiaires peut
également servir à prendre, l’un après l’autre, les
temps de différents coureurs terminant une course.
Mise à zéro du chronographe (réinitialisation)
Si, pour une raison quelconque, les aiguilles du chronographe ne sont plus exactementen position zéro,pro-
z comme suit:
céde
L538
Compteur 30 minutes du chronographe:
Couronne en position 2, appuyez sur le poussoir A.
Compteur 60 secondes du chronographe:
Couronne en position 3, appuyez sur le poussoir A.
Compteur 1/10
e
de seconde du chronographe:
Couronne en position 3, appuyez sur le poussoir B.
A la fin de la course, appuyez sur le poussoir A. Le chronographe affiche maintenant le temps total de cette
course.
Appuyez sur le poussoir B pour la remise à zéro.
REMARQUE: la fonction Split/temps intermédiaires peut
également servir à prendre, l’un après l’autre, les
temps de différents coureurs terminant une course.
Mise à zéro du chronographe (réinitialisation)
Si, pour une raison quelconque, les aiguilles du chronographe ne sont plus exactementen position zéro,procédez comme suit:
L541
Compteur 12 heures du chronographe:
Couronne en position 2, appuyez sur le poussoir A.
Compteur 60 minutes du chronographe:
Couronne en position 2, appuyez sur le poussoir B.
Compteur 60 secondes du chronographe:
Couronne en position 3, appuyez sur le poussoir A.
Compteur 1/10
e
de seconde du chronographe:
Couronne en position 3, appuyez sur le poussoir B.
Echelle tachymétrique
Voir page 35
38 Chronographes quartz
Page 37
55
50
30
5
25
45
20
15
40
35
Indiquent les heures, les minutes, lessecondesetla date,
et le jour (L674). Peuvent chronométrerdes événements
d’une durée allant jusqu’à 30 minutes (cal. L651) ou
12 heures (cal. L650, L652, L667, L674), tout en affichant les résultats au 1/5
e
de seconde.
Couronne à 3 positions
Remontage
(couronne poussée à fond)
Les mouvements naturels de votre poignet remontent
automatiquement votrechronographe Longines, qui dispose d’une réserv
ontage manuel n’est nécessaire que si vous cessez
m
e d
e marche de 42 heures. Le re-
de porter votre chronographe pendant plusieurs jours.
Mise à l’heure et stop seconde
Tirez la couronne en position extrême 3, l’aiguille du
compteur (petite seconde)eststoppée.Effectuez la mise
à l’heure en tournant la couronne dans le sens désiré.
Au top horaire (téléphone, radio, TV), repoussez la couronne à fond (pos.1).
L650, L651, L652, L667, L674
60
5
10
60
10
50
15
40
10
20
30
20
23
25
30
L651L650
ATTENTION! Ne corrigez jamais la date entre 20 h00 et
03h00 du matin, ceci pour ne pas détériorer le mécanisme.
Correction rapide de la date (L650, L651, L652)
Tirez la couronne en position intermédiaire 2. Tournezla
couronne vers l’arrière pour corriger la date, puis repoussez la couronne à fond (pos.1). Une remiseà la date
est nécessaire après les mois de moins de 31 jours.
Correction rapide de la date (L667)
Tirez la couronne en position intermédiaire 2. Tournezla
couronne vers l’avant pour corriger la date, puis repoussez la couronne à fond (pos.1). Une remiseà la date
est nécessaire après les mois de moins de 31 jours.
Correction de la date et du jour (L674)
Tirez la couronne en position intermédiaire 2. Tournezla
couronnevers l’avant pour corriger la date, vers l’arrière
L652
39Chronographes automatiques
Page 38
L650, L651, L652, L667, L674
pour corriger le jour, puis repoussez la couronne à
fond (pos. 1). Une remise à la date est nécessaire après
les mois de moins de 31 jours.
ATTENTION! Calibres L650, L651 et L652, ne faites jamais la mise à l’heureaveclechronographe enclenché.
FONCTIONS CHRONOGRAPHE
Fonction standard Start-Stop
Fonction Add Rallye (temps partiels)
Fonction standard Start-Stop
Chronométrage d’un événement isolé:
Appuyez sur le poussoir A: le chronographe démarre.
Appuyez sur le poussoir A: le chronographe s’arrête.
Appuyez sur le poussoir B pour la remise à zér
o.
L674L667 (GrandeVitesse)L667 (HydroConquest)
Fonction Add Rallye (temps partiels)
Mesure des événements successifs, mais non les intervalles qui les séparent. Chaque résultat s’ajoute au
précédent. Pour chronométrerlesdifférentes étapesd’un
rallye automobile, procédez comme suit:
Au départ de la première étape, appuyez sur le poussoir A. Le chronographe démarre.
A la fin de la première étape, appuyez à nouveau sur le
poussoir A. Le chronographe s’arrête.
Agissez de même pour chaque étape du rallye. A la fi
la dernière étape, le chronographe indique le temps
de
total du rallye, autrement dit le temps cumulé de toutes
les étapes.
Appuyez sur le poussoir B pour la remise à zéro.
Echelle tachymétrique
Voir page 35
n
40 Chronographes automatiques
Page 39
L683, L688 – COLUMN WHEEL, L696, L705
C
L683
Indiquent les heures, les minutes, lessecondesetla date.
Peuvent chronométrer des événements d’une durée
allant jusqu’à 30 minutes (cal. L705) ou 12 heures
(cal. L683, L688, L696), tout en affichantles résultats au
e
de seconde.
1/5
Couronne à 2 positions
Remontage
(couronne poussée à fond)
Les mouvements naturels de votre poignet remontent
automatiquement votrechronographe Longines, qui dispose d’une réserve de marche de 46 heures (
54 heures pour le cal. L688). Le remontage manuel n’est nécessaire que si vous cessez de porter votre chronographe pendant plusieurs jours.
Mise à l’heure et stop seconde
Tirez la couronne en position extrême 2, l’aiguille du
compteur (petite seconde) est stoppée. Effectuez la mise
à l’heure en tournant la couronne dans le sens désiré.
Au top horaire (téléphone, radio, TV), repoussez la couronne à fond (pos.1).
Chronographes automatiques
C
L688 (Column Wheel)
ATTENTION! Ne corrigez jamais la date entre 21 h00 et
03h00 du matin, ceci pour ne pas détériorer le méca-
nisme.
Correction rapide de la date
Le poussoir-correcteur de la date C est situéà 10 heures.
Appuyez, à l’aide de la pointe douce fournie par
Longines, sur le correcteur pour positionner la date
exacte. Une remise à la date est nécessaire après les
mois de moins de 31 jours.
FONCTIONS CHRONOGRAPHE
Fonction standard Start-Stop
Fonction Add Rallye (temps partiels)
Fonction standard Start-Stop
Chronométrage d’un événement isolé:
Appuyez sur le poussoir A: le chronographe démarre.
Appuyez sur le poussoir A: le chronographe s’arrête.
Appuy
ez sur le poussoir B pour la remise à zéro.
41
Page 40
L683, L688 – COLUMN WHEEL, L696, L705
C
L696
Fonction Add Rallye (temps partiels)
Mesure des événements successifs, mais non les intervalles qui les séparent. Chaque résultat s’ajoute au
précédent. Pour chronométrerlesdifférentes étapesd’un
rallye automobile, procédez comme suit:
Au départ de la première étape, appuyez sur le poussoir A. Le chronographe démarre.
A la fin de la première étape, appuyez à nouveau sur le
poussoir A. Le chronographe s’arrête.
Agissez de même
la dernière étape, le chronographe indique le temps
de
pour chaque étape du rallye. A la fin
total du rallye, autrement dit le temps cumulé de toutes
les étapes.
Appuyez sur le poussoir B pour la remise à zéro.
Echelle tachymétrique
Voir page 35
C
L705
42 Chronographes automatiques
Page 41
L683 – INSTRUMENT POUR CAVALIER
Indique les heures, les minutes, les secondes et la date.
Peut chronométrer des événements d’une durée allant
jusqu’à 12 heures, tout en affichant les résultats au
e
de seconde.
1/5
Couronne à 2 positions
Remontage
(couronne poussée à fond)
Les mouvements naturels de votre poignet remontent
automatiquement votre chronographe Longines, qui dispose d’une réserve de marche de
46 heures. Le remontage manuel n’est nécessaire que si vous cessez
de porter votre chronographe pendant plusieurs jours.
Mise à l’heure et stop seconde
Tirez la couronne en position extrême 2, l’aiguille du
compteur (petite seconde) est stoppée. Effectuez la mise
à l’heure en tournant la couronne dans le sens désiré.
Au top horaire (téléphone, radio, TV), repoussez la couronne à fond (pos. 1).
Chronographes automatiques
C
65
60
60
70
55
05
10
50
15
45
20
35
40
35
25
30
12
40
93
6
55
30
65
5
25
10
20
44
15
23
L683 CAVALIER
ATTENTION! Ne corrigez jamais la date entre 21 h 00 et
03h00 du matin, ceci pour ne pas détériorer le méca-
nisme.
Correction rapide de la date
Le poussoir-correcteurde la date C est situé à 10 heures.
Appuyez, à l’aide de la pointe douce fournie par
Longines, sur le correcteur pour positionner la date
exacte.
FONCTIONS CHRONOGRAPHE
Fonction standard Start-Stop
Fonction Add Rallye (temps partiels)
Fonction standard Start-Stop
Chronométrage d’un événement isolé:
Appuyez sur le poussoir A: le chronographe démarre.
Appuyez sur le poussoir A: le chronographe s’arrête.
Appuyez sur le poussoir B pour la remise à zéro.
43
Page 42
L683 – INSTRUMENT POUR CAVALIER
Fonction Add Rallye (temps partiels)
Mesure des événements successifs, mais non les intervalles qui les séparent. Chaque résultat s’ajoute au
précédent. Pour chronométrer les différentes étapes d’un
rallye automobile, procédez comme suit:
Au départ de la première étape, appuyez sur le poussoir A. Le chronographe démarre.
A la fin de la première étape, appuyez à nouveau sur le
poussoir A. Le chronographe s’arrête.
Agissez de même pour chaque étape du rallye. A la fin
de la dernière étape, le chronographe indique le temps
total du rallye, autrement dit le temps cumulé de toutes
les étapes.
Appuyez sur le poussoir B pour la remise à zéro.
Echelle tachymétrique pour cavalier
햲햳
Ce tachymètre est une graduation située sur le cadran
de votre chronographe. Vous ne pouvez mesurer
qu’une vitesse comprise entre 34 km / h et 70 km/h à
partir d’environ 50 secondes de course.
Chronométrez le temps nécessaire
pour parcourir 1 kilomètre. L’endroit
où l’aiguille des secondes s’arrête
indique la vitesse moyenne.
Start: appuyez sur le poussoir A lorsque le cheval passe
devant un repère en course (fig.햲).
Stop: appuyez à nouveau sur le poussoir A lorsque le che-
val passe devant le deuxième repère en course après
une distance de 1 km (fig. 햳).
Vitesse: dans notre exemple, le cheval a mis 65 secondes
pour parcourir un kilomètre, à la moyenne d’environ
55 km/h.
Echelle tachymétrique
Voir page 35
44
Chronographes automatiques
Page 43
Indique les heures, les minutes, les secondes,le jour, le
mois, la date et lesphases de la Lune. Peut chronométrer
des événements d’une durée allant jusqu’à 12 heures,
tout en affichant les résultats au 1/5
e
de seconde.
Couronne à 3 positions
Remontage
(couronne poussée à fond)
Les mouvements naturels de votre poignet remontent
automatiquement votre chronographe Longines, qui dispose d’une réserve de marche de 42 heures. Le remontage manuel n’est nécessaire que si vous cessez
de porter votre chronographe pendant plusieurs jours.
ATTENTION! Ne corrigez jamais la date et les phases de
la Lune entre 19 h00 et 06 h00 du matin, ceci pour ne
pas détériorer le mécanisme.
Mise à l’heure et stop seconde
Tirez la couronne en position extrême 3, l’aiguille du
compteur (petite seconde) est stoppée. Effectuez la mise
Chronographes automatiques
L678 – PHASES DE LA LUNE
L678
à l’heure en tournant la couronne dans le sens désiré.
Au top horaire (téléphone, radio, TV), repoussez la couronne à fond (pos. 1).
Correction rapide de la date et du mois
Tirez la couronne en position intermédiaire 2. Tournez la
couronne vers l’arrière pour corriger la date et le mois,
puis repoussez la couronne à fond (pos.1). Une remise
à la date est nécessaire après les mois de moins de
31jours.
Correction des phases de la Lune
Tirez la couronne en position intermédiaire 2. Tournez la
couronne vers l’avant pour corriger la phase de la Lune,
en vous référant aux éphémérides*, puis repoussez la
couronne à fond (pos. 1).
Correction des jours
Le poussoir-correcteur des joursC est situé à 10 heures.
Appuyez, à l’aide de la pointe douce fournie par
Longines, sur le correcteur pour positionner le jour exact.
45
Page 44
L678 – PHASES DE LA LUNE
FONCTIONS CHRONOGRAPHE
Fonction standard Start-Stop
Fonction Add Rallye (temps partiels)
Fonction standard Start-Stop
Chronométrage d’un événement isolé:
Appuyez sur le poussoir A: le chronographe démarre.
Appuyez sur le poussoir A: le chronographe s’arrête.
Appuyez sur le poussoir B pour la remise à zéro.
Agissez de même pour chaque étape du rallye. A la fin
de la dernière étape, le chronographe indique le temps
total du rallye, autrement dit le temps cumulé de toutes
les étapes.
Appuyez sur le poussoir B pour la remise à zéro.
*Voir tableau des lunaisons page 28
Fonction Add Rallye (temps partiels)
Mesure des événements successifs, mais non les intervalles qui les séparent. Chaque résultat s’ajoute au
précédent. Pour chronométrer les différentes étapes d’un
rallye automobile, procédez comme suit:
Au départ de la première étape, appuyez sur le poussoir A. Le chronographe démarre.
A la fin de la première étape, appuyez à nouveau sur le
poussoir A. Le chronographe s’arrête.
46 Chronographes automatiques
Page 45
Indique les heures, les minutes, les secondes et la date,
ainsi que l’heure d’un second fuseau horaire.
Dans sa fonction chronographe, ce modèle peut chronométrer des événements d’une durée allant jusqu’à
12 heures, tout en affichant les résultats au 1/5
e
de se-
conde.
Couronne à 3 positions
Remontage
(couronne poussée à fond)
Les mouvements naturels de votre poignet remontent
automatiquement votre chronographe Longines, qui dispose d’une réserve de marche de 46 heures. Le remontage manuel n’est nécessaire que si vous cessez
de porter votre chronographe pendant plusieurs jours.
Mise à l’heure et stop seconde
Tirez la couronne en position extrême 3, l’aiguille du
compteur (petite seconde) est stoppée. Effectuez la mise
à l’heure en tournant la couronne dans le sens désiré.
Au top horaire (téléphone, radio, TV), repoussez la couronne à fond (pos. 1).
Chronographes automatiques
L686 – 24 HEURES
L686
ATTENTION! Ne corrigez jamais la date entre 21 h 00 et
03h00 du matin, ceci pour ne pas détériorer le méca-
nisme.
Correction rapide de la date
Tirez la couronne en position intermédiaire 2. Tournez la
couronne vers l’avant jusqu’à la date désirée, puis repoussez la couronne à fond (pos.1). Une remise à la date
est nécessaire après les mois de moins de 31 jours.
En voyage, correction de l’heure du second fuseau
horaire (aiguille 24 heures)
Tirez la couronne en position intermédiaire 2. Tournez la
couronne vers l’arrière, pour faire reculer l’aiguille des
heures du
second fuseau horaire par pas successifs
d’une heure entière, sans influencer l’indication des minutes et des secondes.
Ajustez l’aiguille 24 heures par rapport au fuseau horaire
du lieu où vous vous trouvez. Repoussez la couronne
à fond (pos.1) après chaque manipulation.
47
Page 46
L686 – 24 HEURES
FONCTIONS CHRONOGRAPHE
Fonction standard Start-Stop
Fonction Add Rallye (temps partiels)
Fonction standard Start-Stop
Chronométrage d’un événement isolé:
Appuyez sur le poussoir A: le chronographe démarre.
Appuyez sur le poussoir A: le chronographe s’arrête.
Appuyez sur le poussoir B pour la remise à zéro.
Fonction Add Rallye (temps partiels)
Mesure des événements successifs, mais non les intervalles qui les séparent. Chaque résultat s’ajoute au
précédent. Pour chronométrer les différentes étapes d’un
rallye automobile, procédez comme suit:
Au départ de la première étape, appuyez sur le poussoir A. Le chronographe démarre.
A la fin de la première étape, appuyez à nouveau sur le
poussoir A. Le chronographe s’arrête.
48 Chronographes automatiques
Agissez de même pour chaque étape du rallye. A la fin
de la dernière étape, le chronographe indique le temps
total du rallye, autrement dit le temps cumulé de toutes
les étapes.
Appuyez sur le poussoir B pour la remise à zéro.
Mode d’emploi de voyage
Tirez la couronne en position intermédiaire 2. Ajustez
votre aiguille 24 heures par rapport au fuseau horaire
du lieu où vous vous trouvez, en tournant la couronne
vers l’arrière. Repoussez la couronne à fond.
Loading...
