LOKOD KEYLEX PROFIL User Manual
vis "A"
vue arrière
de la version
bouton rond
CODE :

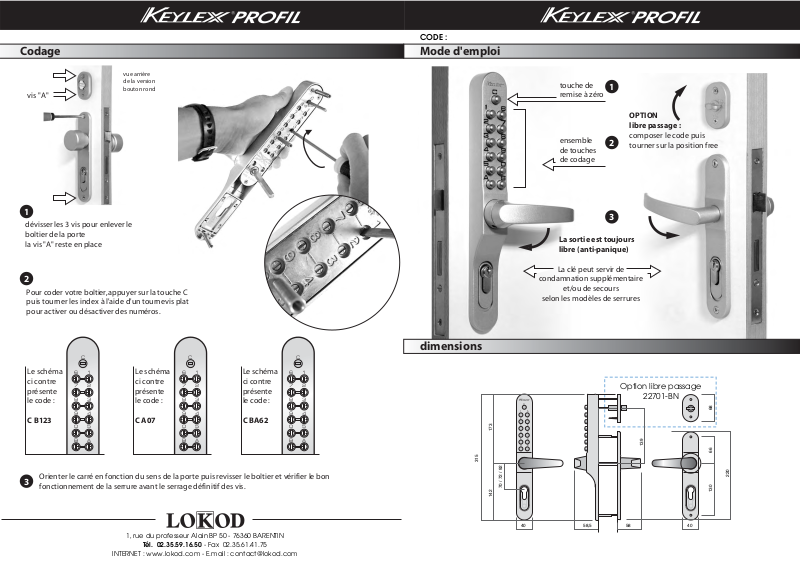

Mode d'emploiCodage
touche de
remise à zéro
ensemble
de touches
de codage
1
OPTION
libre passage :
composer le code puis
2
tourner sur la position free
1
dévisser les 3 vis pour enlever le
boîtier de la porte
la vis "A" reste en place
2
Pour coder votre boîtier, appuyer sur la touche C
puis tourner les index à l'aide d'un tournevis plat
pour activer ou désactiver des numéros.
C
Le schéma
ci contre
présente
le code :
C B123
16
27
Le schéma
ci contre
présente
38
49
le code :
C A07
50
AB
3
La sortie est toujours
libre (anti-panique)
La clé peut servir de
condamnation supplémentaire
et/ou de secours
selon les modèles de serrures
dimensions
C
16
27
Le schéma
ci contre
présente
38
49
le code :
C BA62
50
AB
C
16
27
38
49
50
AB
173142
315
C
16
27
38
49
50
AB
Option libre passage
22701-BN
68
139
66
Orienter le carré en fonction du sens de la porte puis revisser le boîtier et vérifier le bon
3
fonctionnement de la serrure avant le serrage définitif des vis.
1, rue du professeur Alain BP 50 - 76360 BARENTIN
Tél. 02.35.59.16.50 - Fax 02.35.61.41.75
INTERNET : www.lokod.com - E.mail : contact@lokod.com
70 / 72 / 92
40 4058,5 58
220
130
Montage
A la livraison la béquille est tournée vers le haut. La première chose à faire est de définir le sens de la porte
1
Le sens d'ouverture de la porte se détermine toujours en se plaçant à l'extérieur du local
ou de la zone à contrôler. Peu importe si la porte se manœuvre en la poussant ou en la tirant.
Débrayage
de la béquille
Le débrayage de la poignée est une fonction de sécurité
qui permet de préserver la mécanique intérieure si l'on
tente de forcer le système
A droite A gauche
Une porte est dite
à droite si les
gonds sont situés
à droite de la porte.
2
Faire tourner la
béquille vers la
droite et mettre
en place la vis
3
Orienter le carré
en le tournant
dans le sens horaire
2
Faire tourner la
béquille vers la
gauche et
mettre
en place la vis
3
Orienter le carré
en le tournant
dans le sens
anti-horaire
Une porte est dite
à gauche si les gonds sont situés
à gauche de la porte.
4
Changez éventuellement la
plaque en fonction de l'entr-axe.
Chaque plaque a un jeu de 2mm
de haut en bas.
5
Pour adapter le carré à 8mm
utiliser le fourreau en
plastique fourni
6
La vis inférieure du libre-passage
(VIS A) se visse directement dans
la porte trou ø3 mm.
Dans le cas du bouton rond : après débrayage, le bouton
est à nouveau prêt à fonctionner
Dans le cas de la béquille : après débrayage, il convient de
repositionner la béquille en position normale
Position Normale Après débrayage
C
16
27
38
49
50
AB
C
16
27
38
49
50
AB
C
16
27
38
49
50
AB
de la porte
Plan de perçage
percement optionnel
pour le libre passage
ø 15
ø 15
22 mm
Bord de la porte serrure axe à 60 mm
Bord de la porte serrure axe à 50 mm
Bord de la porte serrure axe à 40 mm
ø3
22 mm
Bord de la porte serrure axe à 40 mm
vis A
ø 15
139 mm
66 mm
percement
pour le carré
ø 15
196.0 mm
percement
pour le
cylindre
72 mm
en fonction
de la serrure
130 mm
ø 24
16 mm
ø 15
20 mm
Bord de la porte serrure axe à 50 mm
Bord de la porte serrure axe à 60 mm
